RU2039503C1

RU2039503C1 - Зубная щетка

Info

Publication number: RU2039503C1
Authority: RU
Inventors: Игорь Серафимович Иванов
Original assignee: Игорь Серафимович Иванов
Priority date: 1992-06-02
Filing date: 1992-06-02
Publication date: 1995-07-20

Abstract

Использование: в быту для чистки зубов. Сущность изобретения: зубная щетка содержит корпус, состоящий из двух частей рукоятки и шейки с головкой со щетиной, механизм поворота рукоятки относительно шейки, представляющий собой упругий элемент, выполненный в виде пластины, одним концом связанной с передней частью шейки, а другим с задней частью шейки. На стыкуемых участках шейки и рукоятки, расположенных над пластиной, выполнены угловые срезы. 2 ил.

Description

Изобретение относится к санитарно-гигиеническим принадлежностям.

Известна зубная щетка, содержащая рукоятку и шейку с головкой со щетиной, связанные вертикальной поворотной осью.

Наиболее близкой по технической сути является зубная щетка, содержащая рукоятку и шейку с головкой со щетиной, связанные горизонтальной поворотной осью.

Недостатками аналога и прототипа являются низкая технологичность в производстве (сборка), неудобство в приведении в рабочее положение и самоскладывание щетки.

Задачей изобретения являются повышение технологичности, обеспечение оперативности приведения в рабочее положение и предотвращение самоскладывания щетки при пользовании.

Это достигается тем, что зубная щетка содержит рукоятку и связанную с ней шейку с головкой со щетиной, причем щетка снабжена упругим элементом, выполненным в виде пластины и установленным одним концом в рукоятке, а другим в основании шейки, при этом тыльная часть шейки упирается в тыльную часть рукоятки.

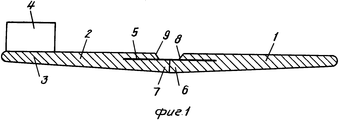

На фиг. 1 показана зубная щетка в рабочем положении; на фиг. 2 зубная щетка в футляре.

Зубная щетка содержит рукоятку 1, шейку 2 и головку 3 со щетиной 4. Рукоятка 1 и основание шейки 2 связаны упругим элементом 5 в виде упругой металлической или пластиковой пластины, вплавленной в рукоятку 1 и шейку 2. Тыльная часть 6 рукоятки 1 упирается в тыльную 7 часть шейки 2. При этом рукоятка 1 в передней части выполнена с угловым срезом 8, а шейка 2 с угловым срезом 9. Щетка снабжена футляром 10.

Зубной щеткой пользуются следующим образом. В нерабочем положении щетка установлена в футляре 10 или вставлена в кольцо, удерживающее ее в собранном виде. Щетку извлекают из футляра 10 и она под действием упругого элемента 5 автоматически приводится к рабочее положение. При этом часть 6 рукоятки 1 упирается в часть 7 шейки 2. Часть 6 рукоятки 1 и часть 7 шейки 2 могут быть дополнены выступом и пазом, которые при взаимодействии могут повысить силу удержания щетки в рабочем положении при слабом упругом элементе 5. После проведения гигиенической процедуры щетку складывают. При этом срез 8 рукоятки 1 и срез 9 шейки 2 не препятствуют сложению щетки. Если передняя часть (от упругого элемента 5) выполнена тонкой, то в наличии срезов 8 и 9 нет необходимости. Сложенную щетку помещают в футляр 10 или вводят в кольцо, или закрепляют кольцевой резинкой.

Данная зубная щетка технологична в производстве, т.к. установка упругого элемента происходит одновременно с литьем в пресс-форме и не требует сборки. Щетка автоматически приводится в рабочее положение и не складывается при пользовании благодаря наличию упругого элемента в виде пластины.

Claims

ЗУБНАЯ ЩЕТКА, содержащая корпус, состоящий из двух частей рукоятки и шейки с головкой со щетиной, механизм поворота рукоятки относительно шейки, отличающаяся тем, что механизм поворота представляет собой упругий элемент, выполненный в виде пластины, одним концом связанной с передней частью рукоятки, а другим концом с задней частью шейки, при этом на стыкуемых участках шейки и рукоятки, расположенных над пластиной, выполнены угловые срезы.
