Глушитель шума.
Полезная модель относится к области энергетики, а также к машиностроению, более конкретно к глушителям шума преимущественно вентилятора.
Задачей предполагаемой полезной модели является снижение шума в области низких и средних частот слышимого частотного диапазона. Сущность предполагаемой полезной модели заключается в том, что дополнительно установлен второй шумоглушащий элемент, выполненный в виде резонатора, а звукопоглощающая облицовка расположена с образованием резонирующей полости между облицовкой и корпусом, и выполнена из двух слоев, первый - перфорированная пластина из твердого листового материала и второй - из звукопоглощающего материала, расположенного со стороны аэродинамического потока, причем отверстия перфорации в пластине и звукопоглощающем материале соосны. Использование предполагаемого глушителя позволяет снизить уровень звукового давления на 10-15 дБА на низких частотах, а специально установленный второй резонатор позволяет снизить шум на 5 дБА на средних частотах.
Description
Глушитель шума .
Полезная модель относится к области энергетики, а также к машиностроению, более конкретно к глушителям шума преимущественно вентилятора.
Известен глушитель шума, выполненный в виде коаксиальной трубы, в полости которой установлен обтекаемый глушитель, ориентированный по направлению потока газа (заявка Франции №2229012 к.л. F 16 L 55/02 , опубл. 1975).
В этом глушителе вследствие отсутствия облицовки корпуса , обеспечивается распространение звука в окружаюшую среду, а также недостаточное глушение звука высоких (от 2000 Гц) и средних (от 500 до 2000 Гц) частот. И практически не обеспечивалось глушение низких (от 31,5 до 500 Гц) частот.
Более близким к заявляемому решению по технической сущности является глушитель шума (авт. св. JV21437517 , F 01 N 1/04 опубл. 15.1 1.88.) , содержащий корпус с торцевыми стенками, облицованный изнутри звукопоглощающим материалом, соосные выпускные и впускные патрубки и шумоглушащий элемент.
Шумоглушащий элемент выполнен в виде резонатора, представляющего собой перфорированный цилиндр, выполненный из звукопоглощающего материала, установлен соосно с корпусом с образованием кольцевого зазора и закреплен при помощи перфорированной поперечной перегородки.
-МПКРОШ1/04
Полость корпуса глушителя, представляет собой реактивную камеру, настраиваемую на граничную частоту, близкую к частоте вентилятора, а резонатор шумоглушащего элемента настраивается на среднюю частоту, кратную частоте реактивной камеры, что обеспечивает расширение частотного спектра глушения шума. Реактивная камера работает аналогично фильтрам верхних частот, т.е. не пропускает частоты выше граничной частоты, резонатор работает как резонатор Гельмгольца, а звукопоглощаюпщй материал обеспечивает необратимые термодинамические потери вследствие трения воздуха в порах-каналах.
Однако суш,ественным недостатком с точки зрения шумоподавления является то, что при норме 80 дБ А уровень глушения шума на низких частотах составил 93-98 дБ А, а на средних 90-93 дБ А, на высоких 85-90 дБ А.
Задачей предполагаемой полезной модели является снижение шума в области низких и средних частот слышимого частотного диапазона, что приводит к повышению акустической эффективности.
Для решения поставленной задачи в известном глушителе шума, содержаш,ем корпус с торцевыми стенками, соосные впускной и выпускной патрубки, шумоглушащий элемент выполненный в виде резонатора и закрепленный при помощи перфорированной поперечной перегородки, звукопоглоидаюшую облицовку расположенную внутри корпуса, дополнительно установлен второй П1умоглушаш,ий элемент, выполненный в виде резонатора и закрепленным при помощи перфорированной поперечной перегородки, а звукопоглощающая облицовка расположена с образованием резонирующей полости между облицовкой и корпусом, и выполнена из двух слоев, первый - перфорированная пластина из твердого листового материала и второй - из звукопоглощающего материала, расположенного со стороны аэродртнамического потока, причем отверстия перфорации в пластине и звукопоглощающем материале соосны.
Отличительными признаками заявляемой полезной модели являются выполнение звукопоглощающей облицовки из двух слоев перфорированной пластины из твердого листового материала и звукопоглощающего материала, которые расположены с образованием резонирующей полости между звукопоглощающей облицовкой и корпусом, причем отверстия перфорации в пластине соосны с отверстиями в звукопоглощающем материале, также дополнительная установка второго шумоглушащего элемента, выполненного в виде резонатора закрепленного при помощи перфорированной поперечной перегородки.
Благодаря отличительным признакам улучшение глушения уровня шума в спектре частот достигается за счет того, что установлены резонирующие камеры, которые позволяют снизить уровень звукового давлепия по сравнению с прототипом на 10-15 дБА та низких частотах, а специальтто установленный второй резонатор позволяет дополнительно снизить шум на 5 дБА на средних частотах.

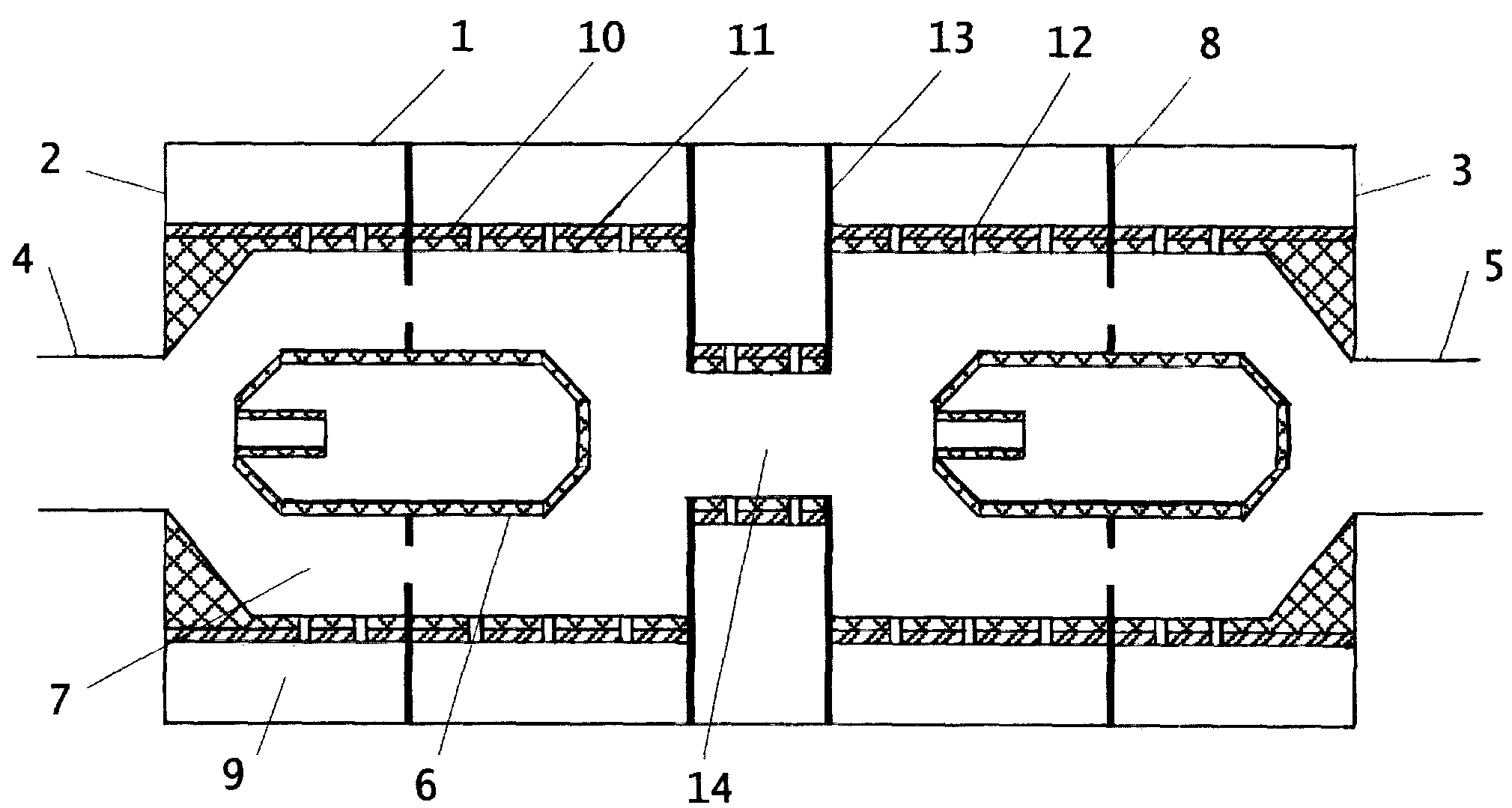

Предполагаемый глушитель иллюстрирован чертежом представленном на фиг.1. На фиг.1 - показан продольный разрез предполагаемого глушителя.
Глушитель шума (фиг.1) содержит корпус 1 , торцевые стенки 2 и 3 , снабжен внускным и выпускным патрубком 4 и 5 , которые могут быть выполнены в форме соответствершо диффузора и конфузора и два шумоглушаших элемента 6 в виде тела враш;ения, установленные соосно корпусу 1 с образованием кольцевого зазора 7 , причем шумоглушаш;ие элементы 6 выполнены в виде резонатора и закреплены при помош;и перфорированной поперечной перегородки 8 . Соосно корпусу 1 расположены резонируюпдие полости 9 образованные при помош;и звукопоглощающей облицовки состоящей из двух слоев твердого перфорированного листового материала 10 и второго пористого звукопоглощающего материала 11 , причем отверстия перфорации 12 твердого перфорированного листового материала 10 и звукопоглощающего материала 11 соосны. Между шумоглушащими элементами 6 выполнено с помощью глухих перегородок 13 сужение 14 .
Глушитель шума работает следующим образом. Во время работы аэродинамический поток проходит через полость глушителя, настраиваемую на граничнз ю частоту, близкую к частоте вентилятора, а резонатор шумоглушащего элемента 6 , настраивается на среднюю частоту, за счет того, что звукопоглощающая облицовка 10 и 11 выполнена с отверстиями 12 и за ними расположены резонирующие полости 9 , т.е. акустические резонаторы, настроенные на низкочастотную составляющую, происходит ее эффективное отражение обратно к источнику при одновременном поглои,ении средних и высоких частот в звукопоглощающем материале 11 . За счет сужения 14 обеспечивается глушение за счет эффекта Вентури.
Использование предполагаемого глушителя обеспечивает более высокую эффективность шумоглушения.
Claims (1)
- Глушитель шума, содержащий корпус с торцевыми стенками, соосные впускной и выпускной патрубки, шумоглушащие элементы, выполненные в виде резонатора, и закреплены при помощи перфорированной поперечной перегородки, звукопоглощающую облицовку, расположенную внутри корпуса, отличающийся тем, что дополнительно установлен второй шумоглушащий элемент, выполненный в виде резонатора, а звукопоглощающая облицовка расположена с образованием резонирующей полости между облицовкой и корпусом, и выполнена из двух слоев, первый - перфорированная пластина из твердого листового материала и второй - из звукопоглощающего материала, расположенного со стороны аэродинамического потока, причем отверстия перфорации в пластине и звукопоглощающем материале соосны.
