RU166350U1 - Комплексное устройство сопряжения автоматизированного рабочего места лица, принимающего решения (лпр), с источниками и потребителями информации - Google Patents

Abstract

Комплексное устройство сопряжения автоматизированного рабочего места лица, принимающего решения (ЛПР), с источниками и потребителями информации, характеризующееся тем, что оно включает в себя вертикальный корпус прямоугольной формы из дюралюминия с разъемами для подключения к цепям электропитания, к локальной и внешней (глобальной) компьютерным сетям, с аппаратными портами для подключения различных устройств и размещенные в/на выдвижных модулях корпуса, взаимосвязанные между собой линиями электропитания и интерфейсной проводки, выполненными в форме шлейфов, блок маршрутизации, первый выход которого соединен со входом блока микроконтроллинга и модификации, а второй, третий и четвертый выходы соединены соответственно с цепями локальной и внешней компьютерных сетей, а также с аппаратными портами, первый вход блока соединен с выходом блока микроконтроллинга и модификации, второй вход - с выходом блока интерфейсов персональных компьютеров, третий вход - с выходом блока интерфейсов для получения и передачи данных, а четвертый, пятый и шестой выходы соединены соответственно с цепями локальной и внешней компьютерных сетей, а также с аппаратными портами, блок микроконтроллинга и модификации, первые выход и вход которого соединены соответственно со входом и выходом блока маршрутизации, а вторые вход и выход - соответственно со входом и выходом блока интерфейсов персональных компьютеров, блок интерфейсов персональных компьютеров, первые выход и вход которого соединены соответственно со входом и выходом блока микроконтроллинга и модификации, вторые вход и выход блока соединены соответственно с выходом и входом блока

Description

Область техники, к которой относится полезная модель:

Заявленная полезная модель относится к системам обработки данных, включающим операции, для выполнения которых требуются компьютерные системы, а именно - это устройство вычислительной техники по управлению инновационными ресурсами предприятия с целью их сбалансированного распределения между объектами инноваций, специально предназначенное для управленческих и прогностических целей.

Полезная модель предназначена для применения, в том числе, и для нового раздела бизнеса - инноватики, то есть для бизнеса по организации и управлению инновационной деятельностью на предприятии, независимо от сферы народно-хозяйственного комплекса, к которому оно относится.

Полезная модель промышленно применима, поскольку в материалах заявки указано ее назначение, она может быть изготовлена промышленным способом на основе стандартной элементной базы и использована на предприятиях, она работоспособна, осуществима и воспроизводима, а ее существенные признаки позволяют получить заданный технический результат.

На практике устройство взаимодействует с менеджерами предприятий разных уровней, участвующими в инновационной деятельности. Это взаимодействие осуществляется с помощью стационарных компьютеров или ноутбуков, далее - персональные компьютеры (ПК), различных мобильных устройств, обладающих ограниченными возможностями по сравнению с классическими ПК, и прочих устройств со сходными возможностями. Заявленная полезная модель позволяет взаимодействовать и с сотрудниками других предприятий, например, с консультантами и подрядчиками.

Сравнение заявленного технического решения с ранее известными из научно-технической и патентной документации на дату приоритета в основной и смежной рубриках не выявило устройства, которому были бы присущи признаки, идентичные всем признакам, содержащимся в предложенной заявителем формуле полезной модели, включая характеристику назначения. То есть, полная совокупность существенных признаков заявленного технического решения ранее не была известна и не тождественна каким-либо известным. Следовательно, оно соответствует условию патентноспособности «новизна».

Уровень техники:

Из проведенного анализа сведений, общедоступных до даты приоритета заявленного технического решения, известны следующие средства примерно того же назначения:

- Автоматизированное устройство выбора государственных программ (RU 142938 U1, G06Q 90/00, G06Q 10/06, 07.03.2014): содержит блок ввода задания в электронном виде, блок памяти и блок обработки информации, отличающееся тем, что введены блок пересчета рангов приоритетных программ, первый и второй входы которого соединены, соответственно, с выходом блока памяти и с выходом блока обработки информации, вход которого соединен с выходом блока ввода задания в электронном виде, блок оценки товарного выхода проектов, вход которого соединен с выходом блока пересчета рангов приоритетных программ, блок оценки технических рисков, блок оценки уровня технического совершенства, блок оценки технической новизны, вход которого соединен с входами блока оценки технических рисков и блока оценки уровня технического совершенства и соединен с выходом блока оценки товарного выхода проектов, блок оценки индексов технического качества проектов, первый и второй входы которого соединены, соответственно, с выходом блока оценки уровня технического совершенства и блока оценки технической новизны, блок оценки интегрированного качества проектов в составе программы, вход которого соединен с выходом блока оценки товарного выхода проектов, блок оценки стоимости проектов с учетом технических рисков, первый и второй входы которого соединены, соответственно, с выходом блока оценки приведенных затрат и блока оценки технических рисков, блок оценки показателей интегрированного качества проектов, первый и второй входы которого соединены, соответственно, с выходом блока оценки стоимости проектов с учетом технических рисков и с выходом блока оценки интегрированного качества проектов в составе программы, блок оценки удельного показателя качества программ, вход которого соединен с выходом блока оценки показателей интегрированного качества проектов, и блок отбора программ, вход которого соединен с выходом блока оценки удельного показателя качества программ.

Однако данному устройству присущи относительно узкие функциональные возможности.

- Система организации решения управленческих задач на основе электронного документооборота (RU 131219 U1, G06Q 10/06, 04/03/2013): включает в себя блок адаптации информации к устройству пользователя, блок интерфейсов персональных компьютеров и блок мобильных интерфейсов, блок базы данных с системой управления базой данных, блок выработки временных меток наступления событий, блок маршрутизации, блок поиска, блок визуализации состояния решаемых задач, блок архива, первый вход и первый выход блока базы данных соединены с блоком интерфейсов персональных компьютеров и блоком мобильных интерфейсов, остальные входы и выходы блока базы данных соединены соответственно со входом и выходом блока выработки временных меток наступления событий, входом и выходом блока маршрутизации, входом и выходом блока поиска, входом и выходом блока визуализации состояния решаемых задач, входом и выходом блока архива, причем блок адаптации информации к устройству пользователя выполнен с возможностью взаимодействия с персональными компьютерами пользователей и мобильными устройствами пользователей, его второй вход и второй выход соединены с блоком интерфейсов персональных компьютеров, а его третий вход и третий выход соединены с блоком интерфейсов мобильных устройств, причем блок базы данных с системой управления базой данных выполнен с возможностью выбора системы управления базы данных в зависимости от используемой базы данных.

Данная система более мобильно и адаптивно решает задачи, чем вышерассмотренный аналог, однако ее функциональная направленность, средства и методы, при помощи которых она осуществляется, также не позволяют эффективно решать задачи по принятию решений в теории экономики активного коннекта, основанной на концепции сбалансированного распределения ограниченных инновационных ресурсов промышленных предприятий между объектами инноваций.

- В качестве ближайшего аналога заявленной полезной модели может быть выбрана «Автоматизированная информационная система поддержки принятия управленческих решений в условиях чрезвычайной ситуации на железнодорожном транспорте» (RU 147524 U1, G06Q 10/06, G06F 15/18, 12/02/2014). Данный аналог представляет собой аппаратно-программное техническое устройство, устанавливаемое на железнодорожной станции и подключаемое к железнодорожным информационным системам, а также к автоматизированным рабочим местам лиц, принимающих решения (ЛПР), на железнодорожной станции, предназначенное для выполнения функций помощи ЛПР в принятии решений в сложных условиях чрезвычайной ситуации, проведения необходимых расчетов, визуализации, отображения, передачи в другие системы их результатов, а также отправки CMC-сообщений с алфавитно-цифровым кодом ЧС на мобильные телефоны ЛПР различного уровня, снабженное настраиваемым программным обеспечением, содержащее следующие существенные части: общую базу данных, блок общения входной, блок общения выходной, блок оповещения, блок предварительной обработки данных, блок предварительной оценки масштаба ЧС (содержащий в себе искусственную нейронную сеть), блок расчета необходимых сил и средств для ликвидации последствий ЧС, блок рационального управления силами и средствами ликвидации ЧС, блок географической информационной системы, интерфейсы для получения и передачи данных, отличающихся тем, что устройство дополнительно содержит встроенный блок анализа и прогнозирования метеорологической обстановки, получающий информацию от метеостанций, расположенных на объектах железнодорожного транспорта и прилегающих территориях, и применяемый для определения класса устойчивости приземного слоя атмосферы при ЧС, связанных с химически опасными грузами, при этом информационный блок анализа и прогнозирования метеорологической обстановки соединен с информационным выходом блока общения входного, по которому (информационному выходу блока) обеспечивается получение информации о погодных условиях от подключенных к блоку общения метеостанций, расположенных на объектах железнодорожного транспорта и прилегающих территориях, а информационный выход блока анализа и прогнозирования метеорологической обстановки, на который он выдает результаты своей работы, соединен с соответствующим информационным входом блока предварительной оценки масштаба ЧС полезной модели.

Это техническое решение является наиболее близким к заявленной полезной модели и поэтому принято за прототип. Недостатком данной системы являются ее ограниченные функциональные возможности, что не позволяет управлять распределением ограниченных инновационных ресурсов предприятия.

Раскрытие сущности полезной модели:

Задача, на решение которой направлено заявленное техническое решение, заключается в расширении арсенала технических средств в данной области и функциональных возможностей устройств вычислительной техники по существенной обработке данных для управления распределением ограниченных инновационных ресурсов предприятия.

Данная задача достигается за счет того, что комплексное устройство сопряжения автоматизированного рабочего места лица, принимающего решения (ЛПР), с источниками и потребителями информации включает корпус и размещенные в нем взаимосвязанные между собой линиями электропитания и интерфейсной проводки блоки: маршрутизации, микроконтроллинга и модификации, интерфейсов персональных компьютеров, визуализации состояния решаемых задач, предварительной обработки данных, поиска, обработки данных по управлению инновационными ресурсами с системой управления блоком, интерфейсов для получения и передачи данных, архива, базы данных.

Техническим результатом заявленной полезной модели является создание комплексного устройства сопряжения автоматизированного рабочего места лица, принимающего решения (ЛПР), с источниками и потребителями информации, обеспечивающего управление инновационными ресурсами предприятия с целью их сбалансированного распределения между объектами инноваций.

А) конструктивные элементы устройства и связи между ними:

Конструктивные элементы полезной модели позволяют ей работать в автоматических и в комбинированных режимах, то есть с участием лиц, принимающих решения (ЛПР), а также обеспечивают получение технического результата во всех случаях ее реализации.

Назначение конструктивных элементов заявленной полезной модели и связи между ними следующие:

Корпус устройства вертикальный, прямоугольной формы, выполнен из дюралюминия, что обеспечивает ему легкость, хорошую теплоотдачу, надежность, прочность и хорошо гасит вибрации в процессе работы, обеспечивает взаимодействие всех блоков заявленной полезной модели в рамках единого аппаратно-программного технического устройства, в функционально-конструктивном единстве. Корпус устройства содержит разъемы для подключения к цепям электропитания, к локальной и внешней (глобальной) компьютерным сетям, а также аппаратные порты для подключения различных устройств. В конструкцию корпуса входит блок распределения электропитания, имеющего выходное низковольтное напряжение постоянного тока, которое по линиям электропитания подается на блоки полезной модели, а также на вентилятор для отвода тепла из корпуса.

Блок маршрутизации является основным узлом для объединения всех сегментов сети, в которую подключена заявленная полезная модель как через локальные, так и через глобальные компьютерные сети. Блок содержит таблицы маршрутизации (информация об известных сетях, адреса, на которые необходимо отправлять пакеты информации, чтобы попасть в эти сети), а также метрики (данные, позволяющие маршрутизатору вычислить предпочтительный маршрут до получателя). Устройство позволяет вводить данные в блок маршрутизации статистическим способом (вручную), или же динамическим (данные, обновляются автоматически). Блок маршрутизации позволяет всем пользователям, подключенным к полезной модели, совместно пользоваться доступом к удаленным сетям, в том числе и к Интернету. Первый выход блока соединен со входом блока микроконтроллинга и модификации, а второй, третий и четвертый выходы соединены соответственно с цепями локальной и внешней компьютерных сетей, а также с аппаратными портами. Первый вход блока соединен с выходом блока микроконтроллинга и модификации, второй вход - с выходом блока интерфейсов персональных компьютеров, третий вход - с выходом блока интерфейсов для получения и передачи данных, а четвертый, пятый и шестой выходы соединены соответственно с цепями локальной и внешней компьютерных сетей, а также с аппаратными портами.

Блок микроконтроллинга и модификации характеризуется тем, что содержит два резервирующих друг друга микроконтроллера чтения и предварительной обработки входных сигналов, формирования информационных сообщений и выработки выходных сигналов, объединенных по входу и выходу с функцией диагностирования конструктивных элементов устройства и контроля входных и выходных цепей, при этом микроконтроллеры объединены в блоке в дублирующую локальную сеть. Блок выполняет также функцию определения устройства пользователя для последующей выдачи необходимой информации на устройство пользователя в зависимости от типа устройства пользователя. Кроме того блок осуществляет распознавание пользователя, допускает к работе с системой только пользователя из списка допущенных лиц. Первый выход и первый вход блока соединены соответственно со входом и выходом блока маршрутизации, а вторые вход и выход - соответственно со входом и выходом блока интерфейсов персональных компьютеров.

Блок интерфейсов персональных компьютеров введен с целью доступа пользователей к устройству, а также для настройки схем прохождения команд и цепочек задач через блок маршрутизации. Первый выход и первый вход блока соединены соответственно со входом и выходом блока микроконтроллинга и модификации, вторые вход и выход блока соединены соответственно с выходом и входом блока предварительной обработки данных, третий выход соединен со входом блока маршрутизации, третий вход блока соединен с выходом блока визуализации состояния решаемых задач, четвертый выход блока соединен со входом блока интерфейсов для получения и передачи данных.

Блок визуализации состояния решаемых задач предназначен для вербального и графического отображения состояния решаемых задач с целью оптимизации воприятия складывающейся ситуации лицом, принимающим решения (ЛПР). Информация в блоке обновляется в режиме реального времени. Первый вход блока соединен с выходом блока обработки данных по управлению инновационными ресурсами с системой управления блоком, а первый выход блока соединен со входом блока интерфейсов персональных компьютеров.

Блок предварительной обработки данных введен с целью группировки и ранжирования всех вводимых и выводимых данных. Первые вход и выход блока соединены соответственно с выходом и входом блока интерфейсов персональных компьютеров, второй выход блока соединен со входом блока интерфейсов для получения и передачи данных.

Блок поиска предназначен для поиска информации, находящейся в блоке базы данных и в блоке архива. Первый вход и выход блока связаны соответственно с выходом и входом блока интерфейсов для получения и передачи данных, вторые вход и выход блока связаны соответственно с выходом и входом блока архива, третьи вход и выход блока связаны соответственно с выходом и входом блока базы данных, а четвертый выход блока связан со входом блока обработки данных по управлению инновационными ресурсами с системой управления блоком.

Блок обработки данных по управлению инновационными ресурсами с системой управления блоком представляет из себя аппаратную реализацию искусственной нейронной сети и систему взаимодействующих между собой процессоров: основных средств, оборотных активов, нематериальных активов, маркетинговых ресурсов, управленческо-инфраструктурных ресурсов, трудовых ресурсов. Процессоры соединены в сеть с управляемым взаимодействием, выполняют сложные задачи по обработке данных и разработке организационных моделей и алгоритмов. Особенность работы данного блока как искусственной нейронной сети состоит в том, что он выявляет сложные зависимости между входными данными и выходными, а также выполняет обобщения. Это означает, что блок может выдать верный результат на основании данных, которые либо отсутствовали в базе данных как модель, либо же неполных или частично искаженных данных. Способность блока к прогнозированию состоит в его способности к обобщению и выделению скрытых зависимостей между входными и выходными данными. Блок обладает также такими уникальными свойствами, как способность к самообучению на примерах и обобщению данных, пригодных для синтеза нелинейных регуляторов, а также высокой устойчивостью к повреждениям своих элементов в силу заложенного в нейросетевую архитектуру параллелизма. Это повышает адекватность разрабатываемых блоком моделей и алгоритмов и приближает их к экономической реальности. Первые вход и выход блока связаны соответственно с выходом и входом блока базы данных, второй вход блока связан с выходом блока поиска, а второй выход блока связан со входом блока визуализации состояния решаемых задач.

Блок базы данных выполняет функции хранения информации обо всех данных, находящихся в системе, в том числе ссылки на информацию, хранящуюся в блоке архива, обо всех пользовательских действиях в системе, а также обо всех фиксирующихся системных событиях. Первые вход и выход блока связаны соответственно с выходом и входом блока поиска, вторые вход и выход блока связаны соответственно с выходом и входом блока обработки данных по управлению инновационными ресурсами с системой управления блоком.

Блок архива хранит информацию, которая не является актуальной для пользователей в текущий момент времени, но может пригодиться в дальнейшем. Первые вход и выход связаны соответственно с выходом и входом блока поиска, а вторые вход и выход блока связаны соответственно с выходом и входом блока интерфейсов для получения и передачи данных.

Блок интерфейсов для получения и передачи данных задает параметры, процедуры и характеристики взаимодействия лица, принимающего решения (ЛПР), и заявленной полезной модели. Первый вход и выход блока связаны соответственно с выходом и входом блока архива, вторые входы и выход блока связаны соответственно с выходом и входом блока поиска, третий вход блока связан с выходом блока предварительной обработки данных, третий выход блока связан со входом блока маршрутизации, четвертый вход блока связан с выходом блока интерфейсов персональных компьютеров.

Заявленная полезная модель принципиально отличается от наиболее близкого аналога тем, что содержит блок обработки данных по управлению инновационными ресурсами с системой управления блоком и блок микроконтроллинга и модификации.

Б) форма выполнения связи между элементами:

Линии электропитания и интерфейсной проводки между конструктивными элементами заявленной полезной модели выполнены в форме шлейфов.

Краткое описание чертежа:

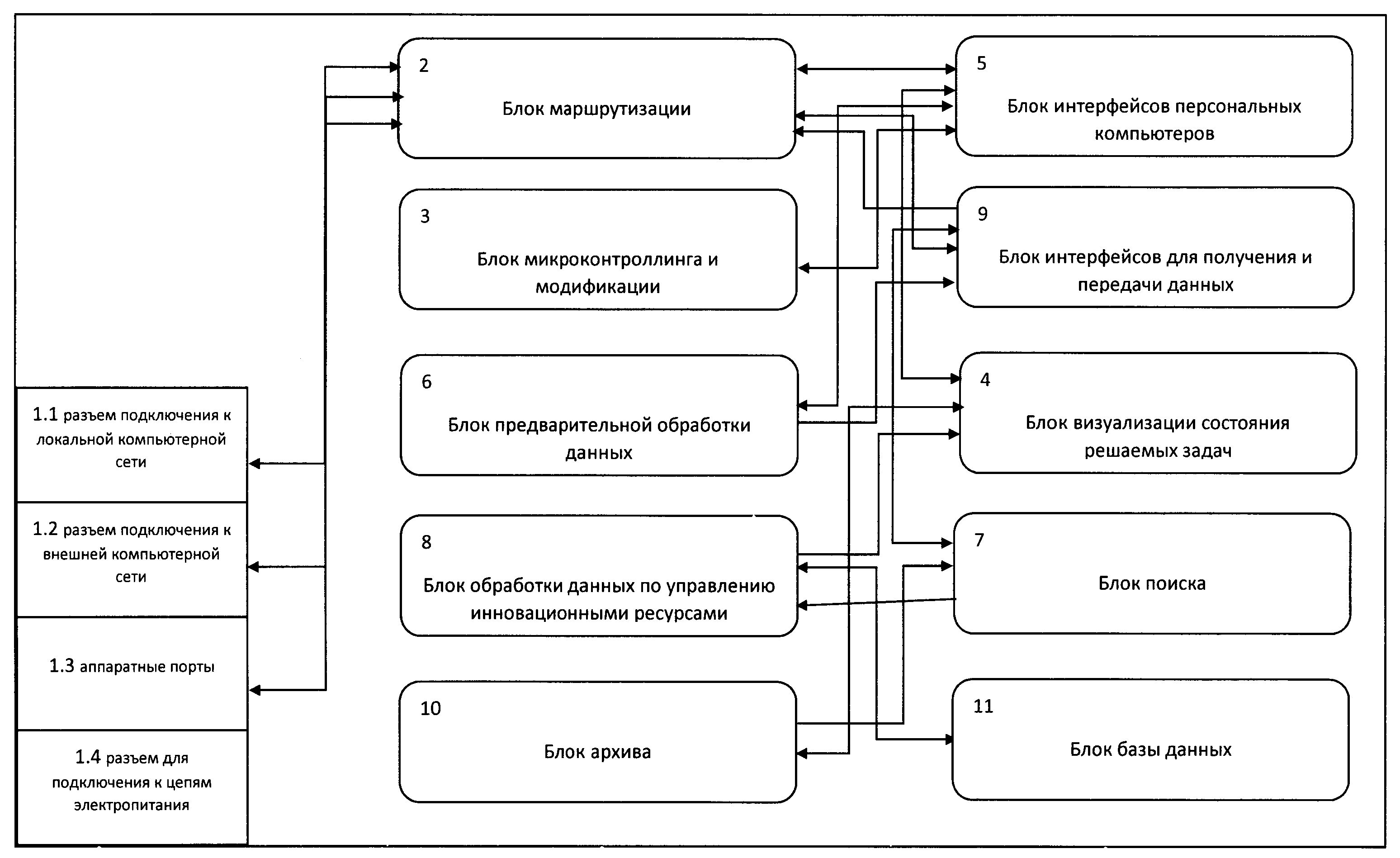

Заявленная полезная модель иллюстрируется фигурой, на которой представлена ее функциональная блок-схема со шлейфами интерфейсной проводки. Цифрами на фигуре отмечены следующие позиции:

1 - корпус: 1.1 - разъем для подключения к локальной компьютерной сети; 1.2 - разъем для подключения к внешней компьютерной сети; 1.3 - аппаратные порты; 1.4 - разъем для подключения к цепям электропитания;

2 - блок маршрутизации;

3 - блок микроконтроллинга и модификации;

4 - блок визуализации состояния решаемых задач;

5 - блок интерфейсов персональных компьютеров;

6 - блок предварительной обработки данных;

7 - блок поиска;

8 - блок обработки данных по управлению инновационными ресурсами с системой управления блоком;

9 - блок интерфейсов для получения и передачи данных;

10 - блок архива;

11 - блок базы данных.

Осуществление полезной модели:

Комплексное устройство сопряжения автоматизированного рабочего места лица, принимающего решения (ЛПР), с источниками и потребителями информации работает следующим образом: при подключении устройства к сети переменного тока напряжение поступает в блок распределения электропитания (конструктивно входит в корпус устройства), переменное напряжение с блока подается на вентилятор (конструктивно входит в корпус устройства), а с коммутирующей платы блока распределения электропитания, на которой переменное напряжение преобразуется в постоянное низковольтное, постоянное напряжение по шлейфам поступает на остальные блоки устройства. Происходит активация рабочего режима устройства.

После поступления информации по линиям локальной или внешней компьютерных сетей, а также путем ее ввода лицом, принимающим решения (ЛПР), с устройства внешнего ввода (например, с персонального компьютера), которое подсоединено к полезной модели через аппаратные порты, поступившая информация через блок маршрутизации поступает в ячейки памяти блока микроконтроллинга и модификации, проверяет исполнителя на допуск к работе с устройством, преобразует полученные данные и инструкции в форму, удобную для обработки в устройстве.

Через интерфейсные блоки (блок интерфейсов персональных компьютеров и блок интерфейсов для получения и передачи данных) и блок предварительной обработки данных информация поступает в блок поиска и после сравнения с информацией блоков архива и базы данных - в блок обработки данных по управлению инновационными ресурсами с системой управления блоком, который обрабатывает данные и управляет другими блоками устройства.

Обработка полученных данных в блоке происходит в соответствующих рангу информации и во взаимодействующих между собой процессорах: основных средств, оборотных активов, нематериальных активов, маркетинговых ресурсов, управленческо-инфраструктурных ресурсов, трудовых ресурсов. Процессоры соединены в сеть с управляемым воздействием, выполняют сложные задачи по обработке данных и разработке организационных моделей и алгоритмов.

Данный блок работает как искусственная нейронная сеть, он выявляет сложные зависимости между входными данными и выходными, а также выполняет обобщения. Блок может выдать верный результат на основании данных, которые либо отсутствовали в базе данных как модель, а также на неполных или частично искаженных данных. Блок обобщает и выделяет скрытые зависимости между входными и выходными данными. Поступившие данные и инструкции в блок обработки данных по управлению инновационными ресурсами с системой управления блоком через блок визуализации состояния решаемых задач дублируется на внешнем мониторе, подключаемом через аппаратные порты на корпусе устройства.

Алгоритмы и модели для управления сбалансированным распределением ограниченных инновационных ресурсов между объектами инноваций на предприятии или на предприятиях, входящих в состав концерна, на основе поступившей и обработанной информации вырабатываются в блоке обработки информации по управлению инновационными ресурсами с системой управления блоком, в любой момент времени дублируются через блок визуализации состояния решаемых задач на внешнем мониторе и через блок интерфейсов персональных компьютеров поступают в блок микроконтроллинга и модификации, который преобразует их в форму, удобную для обработки в устройстве и во внешних компьютерах, входящих в локальную сеть, находящихся во внешней сети или на персональные компьютеры лица или лиц, принимающих решения (ЛПР).

Преобразованная информация через блок интерфейсов персональных компьютеров и через блок маршрутизации поступает в локальную, внешнюю компьютерные сети, а также через аппаратные порты на подключенные внешние устройства (мониторы, принтеры, аудиокарты и т.д.).

Все выполненные операции, связанные с работой устройства, сохраняются в течении определенного времени и имеют возможность вывода на монитор для визуального осмотра, либо лицо, принимающее решение (ЛПР), имеет возможность сделать их полную распечатку через принтер, подключенный к устройству через аппаратные порты.

Остановимся более подробно на работе основного блока устройства - блока обработки данных по управлению инновационными ресурсами с системой управления блоком, так как он содержит элементы, охарактеризованные выше на функциональном уровне, при реализации которых используется авторская Программа для ЭВМ «Программа формализации и типизации информации автоматизированного принятия решений управления инновационной системой промышленного предприятия» (Свидетельство о государственной регистрации программы для ЭВМ №2014660875, дата регистрации в Роспатент 17.10.2014 года).

Представим используемую программу для ЭВМ в виде соответствующих математических выражений. Блок обработки данных по управлению инновационными ресурсами с системой управления блоком рассматривает решение задачи по распределению инновационных ресурсов предприятия при следующих условиях: а) предпочтения менеджеров, принимающих решения по устранению диспаритета баланса распределения инновационных ресурсов между объектами инноваций, характеризуются вышеприведенным «ансамблем»; б) решения принимаются так, как если бы существовало некоторое вероятностное распределение или субъективная вероятность, описывающие насколько вероятно возникновение того или иного исхода; в) наиболее предпочтительное решение данной задачи максимизирует ожидаемую полезность.

Вторым классом задач, решаемых блоком, является принятие решений по многокритериальным задачам. При этом первым этапом является отбор объектов инноваций на основе Парето-оптимальности, то есть их поиск с недоминированными векторами оценок. Многокритериальной задачей принятия решения будем называть множество критериев параметризации баланса распределения инновационных ресурсов предприятия между объектами инноваций:

- множество значений критериев;

- множество «альтернатив» выбора объектов инноваций.

Таким образом, с учетом принятых решений и допущений аддитивная модель для случая «не менее трех критериев» имеет следующий вид:

В геометрической интерпретации эта запись означает, что если две траектории неравенств отношений предпочтения выбора имеют общую точку, то они совпадают. При этом каждая траектория решений автономных неравенств/предпочтений принадлежит одному из трех принятых нами выше условий. Частным случаем аддитивной модели является взвешенное арифметическое усреднение:

Для разрешения проблем, связанных с интенциональными условиями аксиомы независимости в программе для ЭВМ ослаблена аксиоматика аддитивной модели путем замены независимости на так называемую комонотонную независимость, которая имеет следующий вид:

, где

интеграл Шоке, а дискретным интегралом Шоке является

.

Данная модель является непосредственным обобщением аддитивной модели. С одной стороны, присутствие независимости подразумевает также и комонотонную независимость, а с другой - вероятность является частным случаем аддитивной емкости. Интеграл Шоке в данном случае совпадает с интегралом Лебега.

Такой подход позволяет решать проблемы, моделирование которых в рамках классических моделей было невозможным. В свою очередь, это расширяет границы моделирования задач принятия решений. В частности, неотображаемый в аддитивных моделях феномен «уклонения от неопределенности» становится возможным смоделировать с помощью интеграла Шоке.

Интеграл Шоке позволяет существенно расширить возможности моделирования предпочтений менеджеров предприятий, принимающих решения по оптимизации распределения инновационных ресурсов между объектами инноваций. При таких условиях естественным критерием в многокритериальных задачах является Парето-доминирование: если некоторый элемент множества решений имеет значения по всем критериям не худшие, чем у некоторого другого элемента и превосходит его хотя бы по одному критерию, то первый элемент является более предпочтительным. Аддитивные модели обеспечивают выполнение данного условия. Однако, в неаддитивных моделях, учитывающих взаимодействие между критериями, может возникнуть ситуация, при которой два элемента будут иметь равную оценку - при том, что один из них Парето - доминирует.

Анализ многокритериальных предпочтений, проводимый в блоке обработки данных по управлению инновационными ресурсами с системой управления блоком, позволяет лицам, принимающим решения (ЛПР), лучше понимать структуру инновационных ресурсов предприятий и сбалансированно распределять их между объектами инноваций в соответствии с запросами рынка.

Claims (1)

1. Комплексное устройство сопряжения автоматизированного рабочего места лица, принимающего решения (ЛПР), с источниками и потребителями информации, характеризующееся тем, что оно включает в себя вертикальный корпус прямоугольной формы из дюралюминия с разъемами для подключения к цепям электропитания, к локальной и внешней (глобальной) компьютерным сетям, с аппаратными портами для подключения различных устройств и размещенные в/на выдвижных модулях корпуса, взаимосвязанные между собой линиями электропитания и интерфейсной проводки, выполненными в форме шлейфов, блок маршрутизации, первый выход которого соединен со входом блока микроконтроллинга и модификации, а второй, третий и четвертый выходы соединены соответственно с цепями локальной и внешней компьютерных сетей, а также с аппаратными портами, первый вход блока соединен с выходом блока микроконтроллинга и модификации, второй вход - с выходом блока интерфейсов персональных компьютеров, третий вход - с выходом блока интерфейсов для получения и передачи данных, а четвертый, пятый и шестой выходы соединены соответственно с цепями локальной и внешней компьютерных сетей, а также с аппаратными портами, блок микроконтроллинга и модификации, первые выход и вход которого соединены соответственно со входом и выходом блока маршрутизации, а вторые вход и выход - соответственно со входом и выходом блока интерфейсов персональных компьютеров, блок интерфейсов персональных компьютеров, первые выход и вход которого соединены соответственно со входом и выходом блока микроконтроллинга и модификации, вторые вход и выход блока соединены соответственно с выходом и входом блока предварительной обработки данных, третий выход соединен со входом блока маршрутизации, третий вход блока соединен с выходом блока визуализации состояния решаемых задач, четвертый выход блока соединен с входом блока интерфейсов для получения и передачи данных, блок визуализации состояния решаемых задач, первый вход которого соединен с выходом блока обработки данных по управлению инновационными ресурсами с системой управления блоком, а первый выход блока соединен со входом блока интерфейсов персональных компьютеров, блок предварительной обработки данных, первые вход и выход которого соединены соответственно с выходом и входом блока интерфейсов персональных компьютеров, второй выход соединен со входом блока интерфейсов для получения и передачи данных, блок поиска, первые вход и выход которого связаны соответственно с выходом и входом блока интерфейсов для получения и передачи данных, вторые вход и выход блока связаны соответственно с выходом и входом блока архива, третьи вход и выход блока связаны соответственно с выходом и входом блока базы данных, а четвертый выход блока связан со входом блока обработки данных по управлению инновационными ресурсами с системой управления блоком, блок обработки данных по управлению инновационными ресурсами с системой управления блоком, первые вход и выход которого связаны соответственно с выходом и входом блока базы данных, второй вход блока связан с выходом блока поиска, а второй выход блока связан со входом блока визуализации состояния решаемых задач, блок базы данных, первые вход и выход которого связаны соответственно с выходом и входом блока поиска, вторые вход и выход блока связаны соответственно с выходом и входом блока обработки данных по управлению инновационными ресурсами с системой управления блоком, блок архива, первые вход и выход которого связаны соответственно с выходом и входом блока поиска, а вторые вход и выход блока связаны соответственно с выходом и входом блока интерфейсов для получения и передачи данных, блок интерфейсов для получения и передачи данных, первые вход и выход которого связаны соответственно с выходом и входом блока архива, вторые входы и выход блока связаны соответственно с выходом и входом блока поиска, третий вход блока связан с выходом блока предварительной обработки данных, третий выход блока связан со входом блока маршрутизации, четвертый вход блока связан с выходом блока интерфейсов персональных компьютеров.
