RU157735U1

RU157735U1 - FEEDER POWER SUPPLY DEVICE

Info

Publication number: RU157735U1
Application number: RU2015116155/07U
Authority: RU
Inventors: Владимир Анатольевич Клюзко; Олег Геннадиевич Гончаров; Герман Валерьевич Муштаков; Александр Николаевич Бабайцев; Валерий Анатольевич Овечкин
Original assignee: Общество с ограниченной ответственностью "ЭкспертСтройПроект"
Priority date: 2015-04-29
Filing date: 2015-04-29
Publication date: 2015-12-10

Abstract

1. Устройство ввода питания фидеров, установленное в помещении, имеющее нижний или верхний ввод кабелей от внешних источников энергоснабжения и верхний выход на нагрузку, включающее трансформаторы тока и автоматические выключатели, отличающееся тем, что оно снабжено устройством защиты от импульсных перенапряжений (УЗИП), а автоматические выключатели выполнены с характеристикой срабатывания "D", при этом один из автоматических выключателей снабжен дистанционным независимым расцепителем для дистанционного отключения внешних источников питания при возникновении аварийных ситуаций или при пожаре.2. Устройство ввода питания фидеровов по п. 1, отличающееся тем, что для ручного разъединения силовых проводов с видимым разрывом использован ручной выключатель - рубильник.3. Устройство ввода питания фидеровов по п. 1, отличающееся тем, что оно снабжено микровыключателем контроля состояния двери ВУФ, установленным в цепи питания реле контроля состояния всего устройства.4. Устройство ввода питания фидеровов по п. 1, отличающееся тем, что оно снабжено прибором учета электроэнергии.5. Устройство ввода питания фидеровов по п. 1, отличающееся тем, что оно снабжено односторонним металлическим пожароустойчивым шкафом напольного исполнения с глухой дверью на лицевой стороне.6. Устройство ввода питания фидеровов по п. 1, отличающееся тем, что оно выполнено с возможностью функционирования систем электропитания с использованием различных систем заземления и режимов работы нейтрали.1. The feeder power input device installed in the room, having a lower or upper cable entry from external power supply sources and an upper load output, including current transformers and circuit breakers, characterized in that it is equipped with a surge protection device (SPD), and the circuit breakers are made with the tripping characteristic "D", while one of the circuit breakers is equipped with a remote independent release for remote shutdown of external sources power supply in case of emergency or fire. 2. Feeder power input device according to claim 1, characterized in that for manual disconnection of the power wires with a visible gap, a manual switch - knife switch is used. 3. Feeder power input device according to claim 1, characterized in that it is equipped with a micro-switch for monitoring the state of the VUV door installed in the power circuit of the relay for monitoring the state of the entire device. 4. Feeder power input device according to claim 1, characterized in that it is equipped with an electric power metering device. 5. Feeder power input device according to claim 1, characterized in that it is equipped with a one-sided metal fireproof cabinet of a floor-mounted design with a blind door on the front side. 6. Feeder power input device according to claim 1, characterized in that it is configured to operate power systems using various grounding systems and neutral operating modes.

Description

Полезная модель относится к системам электроснабжения микропроцессорной централизации, а так же релейных постовых и напольных устройств железнодорожных станций.The utility model relates to power supply systems for microprocessor centralization, as well as relay guards and outdoor devices of railway stations.

Известна совмещенная питающая установка бесперебойного электроснабжения, содержащая входные фидеры, вводные устройства фидеров (ВУФ), блоки контроля и коммутации фидеров, при этом основной фидер, фидер резерва и фидер альтернативной сети или дизель-генераторный агрегат, подсоединенные к водным устройствам фидеров, выходы которых подключены к входу первого блока контроля и коммутации фидеров, выход которого подключен к устройству гальванической развязки и ко входу третьего блока контроля и коммутации фидеров, выход устройства гальванической развязки подключен ко входу второго блока контроля и коммутации фидеров, второй блок контроля и коммутации фидеров включает устройства бесперебойного питания, выходы которых являются выходом второго блока контроля и коммутации фидеров, при этом выходы первого и второго блоков контроля и коммутации фидеров являются входами для третьего блока контроля и коммутации фидеров, выход третьего блока контроля состояния и коммутации фидеров подключен к щиту распределения электроэнергии, при этом к первому блоку контроля и коммутации фидеров подключены первый блок цифровой индикации текущего состояния фидеров щитового исполнения, первый блок задания задержки переключения фидеров и первый блок задания приоритетов фидеров, ко второму блоку контроля и коммутации фидеров подключены второй блок цифровой индикации текущего состояния фидеров щитового исполнения, второй блок задания приоритетов фидеров, второй блок задания задержки переключения фидеров, к третьему блоку контроля и коммутации фидеров подключены третий блок цифровой индикации текущего состояния фидеров щитового исполнения, третий блок задания задержки переключения фидеров, третий блок задания приоритетов фидеров, блок ручного управления подключен к первому, второму и третьему блокам контроля и коммутации фидеров (см. патент на полезную модель RU №101280, Кл. H02J 9/04, оп. в 2010 г.). Это техническое решение направлено на обеспечение резервного или аварийного энергоснабжения с автоматическим переключением источников электропитания в средствах автоматики на железных дорогах и других системах. Устройства ввода питания фидеров (ВУФ) предназначены для защиты от импульсных перенапряжений и дистанционного отключения фидеров со щита аварийного отключения, а также для измерения дифференциальных токов прямых и обратных жил фидеров с целью обеспечения электро- и пожаробезопасности СПУ. Но эти технические решения в патенте не раскрыты.A combined uninterruptible power supply unit is known comprising input feeders, input feeder devices (VUVs), feeder control and switching units, the main feeder, reserve feeder and alternative network feeder or diesel generator unit connected to water feeder devices whose outputs are connected to the input of the first control unit and switching feeders, the output of which is connected to the galvanic isolation device and to the input of the third control unit and switching feeders, the output of the galvanic device isolation terminal is connected to the input of the second feeder control and switching unit, the second feeder control and switching unit includes uninterruptible power supply devices, the outputs of which are the output of the second feeder control and switching unit, while the outputs of the first and second feeder control and switching units are inputs for the third unit control and switching feeders, the output of the third unit for monitoring the status and switching feeders is connected to the distribution panel of electricity, while to the first control and switching unit fi the first block of digital indication of the current status of the feeders of the panel board, the second block of digital indication of the current status of the feeders of the panel board, the second block of the digital indication of the current status of the feeders of the panel board, the second block of the set of priorities of the feeders, the second block unit for delaying the switching of feeders, a third unit for digital indication of the current state of feeders tovogo execution, the third setting unit switching delay feeders, the third feeder block assignment priorities manual control unit connected to the first, second and third control units and switching feeders (see. Utility Model Patent RU No. 101280, Cl. H02J 9/04, op. in 2010). This technical solution is aimed at providing backup or emergency power supply with automatic switching of power sources in automation equipment on railways and other systems. Feeder power input devices (VUVs) are designed to protect against surge surges and remotely disconnect feeders from the emergency shutdown switch, as well as to measure differential currents of direct and reverse feeder cores to ensure electrical and fire safety of the control system. But these technical solutions are not disclosed in the patent.

Наиболее близким техническим решением является устройство для защиты низковольтных фидеров электроснабжения постов электрической централизации на железных дорогах, состоящее из трансформаторной подстанции, к которой подключен фидер электроснабжения, соединенный через автоматический выключатель с вводной панелью поста электрической централизации, отличающееся тем, что устройство снабжено датчиками тока в каждом из фазных проводов (А, В, С) и нулевом проводе (N), датчиком дифференциальной токовой защиты, блоком управления автоматическим выключателем, исполнительным блоком защиты, электронным блоком преобразования информации и блоком регистрации и оповещения аварийных режимов, причем выходы датчиков тока и датчика дифференциальной токовой защиты соединены с соответствующими входами электронного блока преобразования информации, выходы которого соединены соответственно через блок управления автоматическим выключателем с исполнительным блоком защиты, а через блок регистрации и оповещения аварийных режимов - с вводной панелью, установленной на посту электрической централизации (см. патент на полезную модель RU №25117, Кл. Н01Н 77/00, оп. в 2002 г.). Это техническое решение направлено на защиту низковольтных фидеров электроснабжения постов электрической централизации на железных дорогах. Устройство состоит из трансформаторной подстанции, к которой подключен фидер электроснабжения, соединенный через автоматический выключатель с вводной панелью поста электрической централизации.The closest technical solution is a device for protecting low-voltage feeders for power supply of electric centralization stations on railways, consisting of a transformer substation to which a power feeder is connected, connected through a circuit breaker to the input panel of the electric centralization station, characterized in that the device is equipped with current sensors in each from phase wires (A, B, C) and neutral wire (N), differential current protection sensor, automatic control unit by a circuit breaker, an executive protection unit, an electronic information conversion unit and a recording and warning unit for emergency modes, the outputs of the current sensors and the differential current protection sensor being connected to the corresponding inputs of the electronic information conversion unit, the outputs of which are connected respectively through the control unit of the circuit breaker to the executive protection unit , and through the emergency recording and warning unit - with an introductory panel installed electrically at the post centralization (see. Utility Model Patent RU No. 25117, Cl. H01H 77/00, op. in 2002). This technical solution is aimed at protecting low-voltage feeders for power supply of electric centralization stations on railways. The device consists of a transformer substation, to which a power supply feeder is connected, connected through a circuit breaker to the input panel of the electric centralization station.

Настоящая полезная модель направлена на решение технической задачи повышения надежности и безопасности системы электроснабжения микропроцессорной централизации за счет обеспечения защиты нагрузки и оборудования от токов короткого замыкания, перегрузок, атмосферных и коммутационных перенапряжений и помех, передачи информации о параметрах входной сети в систему диагностики, а также возможности дистанционного отключения внешнего источника электроснабжения от подключенной к ВУФу нагрузке при возникновении пожара, стихийных бедствий и других необходимых случаях, и возможности переключения режима работы заземления нейтрали внутри ВУФ.This utility model is aimed at solving the technical problem of increasing the reliability and safety of the microprocessor centralization power supply system by protecting the load and equipment from short circuit currents, overloads, atmospheric and switching overvoltages and noise, transmitting information about the parameters of the input network to the diagnostic system, as well as the possibility remote disconnection of an external power source from the load connected to the VUV in case of fire, natural disaster and other necessary cases, and the ability to switch modes neutral grounding in the VUV.

Решение поставленной технической задачи достигается тем, что в устройство ввода питания фидеров, установленное в помещении, имеющем нижний или верхний ввод кабелей от внешних источников энергоснабжения и верхний выход на нагрузку, включающем трансформаторы тока и автоматические выключатели, снабжено устройством защиты от импульсных перенапряжений (УЗИЛ), а автоматические выключатели выполнены с характеристикой срабатывания «D», при этом один из автоматических выключателей снабжен дистанционным независимым расцепителем для дистанционного отключения внешних источников питания при возникновении аварийных ситуаций или при пожаре. Для ручного разъединения силовых проводов с видимым разрывом использован ручной выключатель - рубильник. Устройство снабжено микровыключателем контроля состояния двери ВУФ, установленным в цепи питания реле контроля состояния всего устройства. Оно снабжено прибором учета электроэнергии. Оно снабжено односторонним металлическим пожароустойчивым шкафом напольного исполнения с глухой дверью на лицевой стороне. Устройство выполнено с возможностью функционирования систем электропитания с использованием различных систем заземления и режимов работы нейтрали.The solution of this technical problem is achieved by the fact that the feeder power input device installed in a room having a lower or upper cable entry from external power sources and an upper load output, including current transformers and circuit breakers, is equipped with a surge protection device (UZIL) , and the circuit breakers are made with the tripping characteristic "D", while one of the circuit breakers is equipped with a remote independent release for the distance switching off external power sources in case of emergency or in case of fire. For manual disconnection of power wires with a visible gap, a manual switch - knife switch is used. The device is equipped with a micro switch for monitoring the state of the VUV door, installed in the power circuit of the relay for monitoring the state of the entire device. It is equipped with an electricity meter. It is equipped with a one-sided metal fireproof cabinet of floor execution with a blind door on the front side. The device is configured to operate power systems using various grounding systems and neutral operating modes.

Полезная модель поясняется чертежами.The utility model is illustrated by drawings.

На фиг. 1 изображена структурная схема вводного устройства фидера (ВУФ). На фиг. 2 изображен блок защиты от импульсных перенапряжений. На фиг. 3 изображен блок учета электроэнергии и передачи информации о параметрах сети в систему диагностики. На фиг. 4. показана структурная схема контроля щита. На фиг. 5 показана структурная схема способа заземления нейтрали внешнего источника энергоснабжения со стороны ВУФ.In FIG. 1 shows a block diagram of an input device feeder (VUV). In FIG. 2 shows a surge protection unit. In FIG. 3 shows a unit for metering electricity and transmitting information about network parameters to a diagnostic system. In FIG. 4. shows the structural diagram of the shield control. In FIG. 5 shows a structural diagram of a method of grounding the neutral of an external power source from the VUV side.

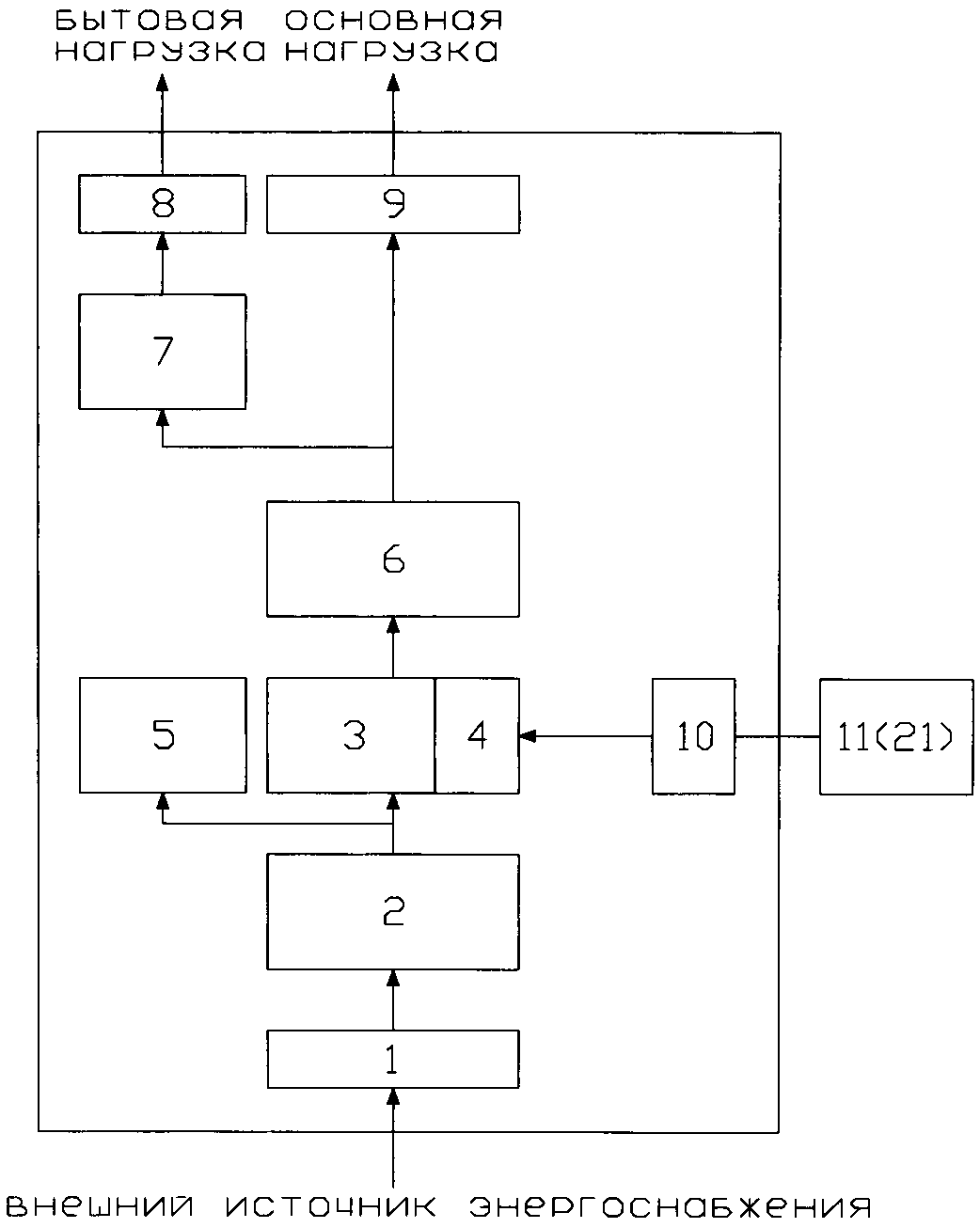

Изображенная на фиг. 1 структурная схема вводного устройства фидера (ВУФ) включает клеммы 1 для подключения кабеля от внешнего источника электроснабжения, ручной выключатель 2 нагрузки (рубильник) с видимым разъединением контактов, автоматический выключатель 3, дистанционный расцепитель 4, блок 5 защиты от импульсных перенапряжений, блок 6 учета электроэнергии и передачи информации о параметрах сети в систему диагностики, автоматический выключатель 7 бытовой нагрузки, клеммы 8 для подключения бытовой нагрузки, клеммы 9 для подключения кабеля отходящего на нагрузку, клеммы 10 для подключения контрольных и управляющих сигналов, кнопка 11 аварийного отключения питания (КВП).Depicted in FIG. 1 block diagram of the input device of the feeder (VUV) includes terminals 1 for connecting the cable from an external power source, manual switch 2 loads (circuit breaker) with a visible separation of contacts, circuit breaker 3, remote release 4, block 5 surge protection, block 6 metering electricity and transmitting information about the network parameters to the diagnostic system, a household load circuit breaker 7, terminals 8 for connecting a household load, terminals 9 for connecting an outgoing heat cable safety relay, terminals 10 for connecting the control and the control signals, the button 11, emergency power off (DPC).

Приведенная на фиг. 2 схема блока 5 защиты от импульсных перенапряжений включает держатель 12 для плавких предохранителей 13, устройство 14 защиты от импульсных перенапряжений (УЗИЛ), металлический бокс 15 для установки УЗИПа. Изображенная на фиг. 3 схема блока 6 учета электроэнергии и передачи информации о параметрах сети в систему диагностики включает трансформаторы 16 тока, прибор 17 учета электроэнергии, клеммы 18 для подключения диагностической системы. Изображенная на фиг. 4 схема контроля щита включает контроль 19 щита и микровыключатель 20. Кнопка 11 КВП связана с интерфейсным реле 21. Изображенная на фиг. 5 схема заземления нейтрали входного источника питания (фидера) включает внутреннюю шину заземления 22 ВУФ, подключенную к внутреннему контуру заземления поста ЭЦ или транспортабельного модуля 23. Для заземления нейтрали внешнего источника энергоснабжения на вводных клеммах 1 устанавливается специальный проводник 24, соединяющий шину 22 с нейтралью внешнего источника энергоснабжения. В случае отсутствия необходимости заземления нейтрали внешнего источника энергоснабжения проводник 24 не устанавливается.Referring to FIG. 2, the circuit of surge protection block 5 includes a holder 12 for fuses 13, surge protection device 14 (SPD), a metal box 15 for installing an SPD. Depicted in FIG. 3, the circuit of block 6 for metering electricity and transmitting information about network parameters to the diagnostic system includes current transformers 16, a meter 17 for electricity metering, and terminals 18 for connecting a diagnostic system. Depicted in FIG. 4, the control circuit of the shield includes a control 19 of the shield and a micro switch 20. The button 11 of the PCB is connected to the interface relay 21. The one shown in FIG. 5, the neutral grounding circuit of the input power supply (feeder) includes an internal grounding bus 22 of the VUV connected to the internal ground loop of the EC station or transportable module 23. To ground the neutral of the external power supply, a special conductor 24 is installed at the input terminals 1, connecting the bus 22 to the external neutral power supply source. In the absence of the need to ground the neutral neutral external power supply conductor 24 is not installed.

Вводные устройства фидеров (ВУФ) предназначены для питающей установки системы микропроцессорной централизации, а также могут использоваться отдельно. Конструктив ВУФа представляет собой односторонний металлический пожароустойчивый шкаф напольного исполнения с глухой дверью на лицевой стороне. При наличии нескольких источников внешнего энергоснабжения на каждый источник энергоснабжения (фидер) требуется отдельный ВУФ. ВУФы рассчитаны на установку в помещении, имеющем отдельный вход. Сечение кабеля, подводимого от внешнего источника электроснабжения, может быть до 240 мм².Feeder input devices (VUVs) are intended for the power supply installation of the microprocessor centralization system, and can also be used separately. The VUF construct is a one-sided metal fireproof cabinet of floor design with a blind door on the front side. If there are several sources of external power supply, a separate VUV is required for each power supply source (feeder). VUVy are calculated on installation in the room having a separate entrance. The cross section of the cable supplied from an external power source can be up to 240 mm ² .

Ввод кабеля от внешнего источника электроснабжения и его подключение осуществляется на клеммы 1, расположенные в нижней части шкафа ВУФ. Также возможен подвод внешнего кабеля сверху. В верхней части ВУФа расположены клеммы 9, клеммы 10, клеммы 8 и клеммы 18 для подключения кабелей отходящих на нагрузку, в системы диагностики и др. Для надежной фиксации кабелей в ВУФ используются специальные кабельные зажимы (на рисунке не показано).Cable entry from an external power supply source and its connection is carried out on terminals 1 located at the bottom of the VUV cabinet. An external cable is also possible from above. In the upper part of the VUV there are terminals 9, 10, 10 and 8 terminals for connecting cables to the load to the diagnostic system, etc. For reliable fixing of cables in the VUV, special cable clamps are used (not shown in the figure).

Для ручного отключения нагрузки от внешнего источника электроснабжения используется ручной выключатель 2 нагрузки (рубильник) с видимым разъединением контактов. В качестве первой и второй ступени защиты от атмосферных и коммутационных перенапряжений используется устройство 14 защиты от импульсных перенапряжений (УЗИЛ). Устройство 14 - УЗИЛ представляет собой варисторную сборку с разрядником и размещается в металлическом шкафу - боксе 15. Плавкие предохранители 13, установленные в держатель 12, обеспечивают защиту соседних приборов от термического воздействия при нагреве УЗИЛ.For manual disconnection of the load from an external power source, a manual load switch 2 (switch) with a visible separation of the contacts is used. As the first and second stage of protection against atmospheric and switching surges, a surge protection device 14 (SPD) is used. The device 14 - SPD is a varistor assembly with a spark gap and is located in a metal cabinet - box 15. Fuses 13 installed in the holder 12 provide protection of neighboring devices from thermal effects during heating of the SPD.

Защиту от перегрузок и коротких замыканий нагрузки и кабеля, отходящего от ВУФ, обеспечивает автоматический выключатель 3 класса «D», отличающийся от широко применяемых автоматических выключателей класса «С» устойчивостью к кратковременным броскам токов во время переходных коммутационных процессов. Дистанционный расцепитель 4, соединенный с автоматическим выключателем 3, предназначен для дистанционного отключения внешнего источника электроснабжения от подключенной к ВУФу нагрузке. При возникновении пожара, стихийных бедствий и в других необходимых случаях вручную с помощью кнопки 11 выключения питания (КВП), либо командой при помощи интерфейсного реле 21 на дистанционный расцепитель 4 подается сигнал на отключение. Кнопка 11 (КВП) защищена от случайного нажатия и имеет возможность пломбировки.Protection against overloads and short circuits of the load and the cable extending from the VUV is provided by a class 3 “D” circuit breaker, which differs from the widely used class “C” circuit breakers by resistance to short-term inrush currents during transient switching processes. The remote release 4, connected to the circuit breaker 3, is designed to remotely disconnect the external power source from the load connected to the VUV. In case of fire, natural disasters and in other necessary cases, manually using the button 11 power off (KVP), or a command using the interface relay 21 to the remote release 4 sends a signal to trip. Button 11 (KVP) is protected from accidental pressing and has the ability to seal.

Учет электроэнергии и передача информации о параметрах сети в систему диагностики осуществляет прибор 17 учета электроэнергии. Для этих целей применяется многофункциональный микропроцессорный счетчик АЛЬФА А1800 трансформаторного включения, предназначением которого является учет активной и реактивной энергии и мощности в трехфазных сетях переменного тока, других параметров входной сети (до 42), хранения измеренных данных в своей памяти, а также передача этой информации по цифровому интерфейсу в систему диагностики (см. фиг. 3).The electricity metering and transmission of information about the network parameters to the diagnostic system is performed by the meter 17 of the electricity metering. For these purposes, the ALFA A1800 multifunctional microprocessor counter of transformer switching is used, the purpose of which is to take into account active and reactive energy and power in three-phase AC networks, other input network parameters (up to 42), store the measured data in its memory, and also transfer this information via digital interface to the diagnostic system (see Fig. 3).

Для включения прибора 17 учета электроэнергии применяются измерительные трансформаторы 16 тока с классом точности не менее 0,5. Трансформаторы 16 тока выполнены в модульном исполнении и по способу установки являются проходными. Автоматический выключатель 7 бытовой нагрузки класса «D» обеспечивает защиту нагрузки и кабеля от перегрузок и коротких замыканий в случае необходимости включения бытовой нагрузки. Контроль 19 щита позволяет получать информацию о срабатывании автоматических выключателей 3 и 7, устройства 14 защиты от импульсных перенапряжений (УЗИЛ), отключении ручного выключателя 2 нагрузки, а также контроля открытия двери с помощью микровыключателя 20.To turn on the meter 17 of electricity metering, current measuring transformers 16 are used with an accuracy class of at least 0.5. Current transformers 16 are made in a modular design and are pass through by the installation method. The circuit breaker 7 of the class “D” household load protects the load and cable from overloads and short circuits if it is necessary to turn on the household load. Control 19 of the shield allows you to receive information about the operation of circuit breakers 3 and 7, device 14 surge protection (UZIL), tripping the manual switch 2 load, as well as control the opening of the door using microswitch 20.

Преимуществами вводного устройства фидера (ВУФ) является то, что его конструктив представляет собой односторонний металлический пожароустойчивый шкаф напольного исполнения с глухой дверью на лицевой стороне. Для ручного отключения нагрузки от внешнего источника электроснабжения используется ручной выключатель 2 нагрузки (рубильник) с видимым разъединением контактов. В ВУФе применяется современное устройство 14 защиты от импульсных перенапряжений УЗИЛ. УЗИЛ защищен от термического воздействия плавкими предохранителями 13, устанавливаемыми в держатель 12. Используется автоматический выключатель 3 класса «D», обеспечивающий защиту нагрузки и кабеля от перегрузок и коротких замыканий. Осуществляется учет электроэнергии и передачи информации о параметрах сети в систему диагностики. Контроль 19 щита, позволяет получать информацию о срабатывании автоматических выключателей 3 и 7, устройства 14 защиты от импульсных перенапряжений УЗИЛ, отключении ручного выключателя 2 нагрузки, а также осуществлять контроль открытия двери с помощью микровыключателя 20.The advantages of the feeder input device (VUV) is that its design is a one-sided metal fireproof cabinet with a floor-mounted design with a blind door on the front side. For manual disconnection of the load from an external power source, a manual load switch 2 (switch) with a visible separation of the contacts is used. The VUV uses a modern device 14 for surge protection UZIL. The SPD is protected from thermal effects by fuses 13 installed in the holder 12. A circuit breaker of class 3 “D” is used, which protects the load and cable from overloads and short circuits. Electricity is recorded and information about network parameters is transmitted to the diagnostic system. Control 19 of the shield, allows you to receive information about the operation of circuit breakers 3 and 7, device 14 surge protection UZIL, tripping the manual switch 2 load, as well as to control the opening of the door using microswitch 20.

Вводное устройство фидера (ВУФ) обеспечивает:The feeder introduction device (VUV) provides:

- подключение кабеля от внешнего источника электроснабжения переменного напряжения 220 и 380 В;- connection of a cable from an external power source of alternating voltage 220 and 380 V;

- защиту нагрузки и оборудования от токов короткого замыкания и перегрузок;- protection of the load and equipment from short circuit currents and overloads;

- защиту нагрузки от импульсных перенапряжений, возникающих в кабеле от внешнего источника электроснабжения до места установки оборудования питающей установки;- protection of the load from surge surges that occur in the cable from an external power source to the installation site of the equipment of the supply unit;

- защиту кабеля от устройства (ВУФ) до блока 6 (АВР) при возникновении перегрузок и коротких замыканий;- cable protection from the device (VUV) to block 6 (ATS) in case of overloads and short circuits;

- ручное отключение нагрузки от внешнего источника электроснабжения с контролем видимого разъединения контактов;- manual disconnection of the load from an external source of power supply with control of the apparent separation of the contacts;

- дистанционное отключение нагрузки от внешнего источника электроснабжения при возникновении аварийных ситуаций (пожар, стихийное бедствие и т.д.) при помощи нажатия кнопки 11 аварийного отключения питания;- remote disconnection of the load from an external source of power supply in case of emergency (fire, natural disaster, etc.) by pressing the button 11 emergency power off;

- учет электроэнергии и передачу информации о параметрах сети в систему диагностики;- electricity metering and transmission of information about network parameters to the diagnostic system;

- дистанционный контроль открытия дверей, срабатывание автоматических выключателей 3 и 7, устройств 14 защиты от импульсных перенапряжений, а также отключение ручного выключателя 2 нагрузки;- remote control of door opening, tripping of circuit breakers 3 and 7, surge protection devices 14, as well as tripping of a manual load switch 2;

- возможность работы систем электропитания с различными системами заземления и режимами работы нейтрали.- the ability to operate power systems with various grounding systems and neutral operating modes.

Таким образом, технический результат, достигаемый с использованием заявленной полезной модели заключается в повышении надежности и безопасности системы электроснабжения микропроцессорной централизации за счет обеспечения защиты нагрузки и оборудования от токов короткого замыкания, перегрузок, атмосферных и коммутационных перенапряжений, передачи информации о параметрах входной сети в систему диагностики, а так же возможности дистанционного отключения внешнего источника электроснабжения от подключенной к ВУФу нагрузке при возникновении пожара, стихийных бедствий и других необходимых случаях.Thus, the technical result achieved using the claimed utility model is to increase the reliability and safety of the microprocessor centralization power supply system by protecting the load and equipment from short circuit currents, overloads, atmospheric and switching overvoltages, and transmitting information about the input network parameters to the diagnostic system , as well as the ability to remotely disconnect an external power source from a load connected to the VUV when The occurrence of fire, natural disasters and other necessary cases.

Claims

1. The feeder power input device installed in the room, having a lower or upper cable entry from external power supply sources and an upper load output, including current transformers and circuit breakers, characterized in that it is equipped with a surge protection device (SPD), and the circuit breakers are made with the tripping characteristic "D", while one of the circuit breakers is equipped with a remote independent release for remote shutdown of external sources power supply in case of emergency or fire.

2. The feeder power input device according to claim 1, characterized in that for manual disconnection of the power wires with a visible gap, a manual switch - knife switch is used.

3. The feeder power input device according to claim 1, characterized in that it is equipped with a micro-switch for monitoring the state of the VUV door installed in the power circuit of the relay for monitoring the state of the entire device.

4. The feeder power input device according to claim 1, characterized in that it is equipped with an electricity meter.

5. The feeder power input device according to claim 1, characterized in that it is equipped with a one-sided metal fireproof cabinet of floor-standing design with a blind door on the front side.

6. The feeder power input device according to claim 1, characterized in that it is configured to operate power systems using various grounding systems and neutral operating modes.
