1. Безопасная жидкостная инфузионная система, включающая защитный колпачок (1), инъекционный порт (2), верхнюю капельную камеру (5), нижнюю капельную камеру (6), трубку (11), регулятор потока (12), трехходовой клапан (13), участок инъекции (14), разъем для наконечника Люэра (15) и иглу для подкожных инъекций (16); инъекционный порт (2) соединен с верхней капельной камерой (5) через ее крышку (2а); донная часть верхней капельной камеры соединена с нижней капельной камерой (6); донная часть нижней капельной камеры (6) соединена с одним из концов трубки (11), а другой конец трубки (11) проходит через регулятор потока (12) и соединен с трехходовым клапаном (13); трехходовой клапан (13) включает канал подачи лекарственных препаратов, оснащенный гепариновым колпачком (13а), а другой конец трехходового клапана (13) последовательно соединен с участком инъекции (14), разъемом для наконечника Люэра (15) и иглой для подкожных инъекций (16); на инъекционный порт (2) надет защитный колпачок, при этом крышка капельной камеры (2а) и отверстие выпуска воздуха (2b) выполнены литьем под давлением на инъекционном порте (2); отверстие выпуска воздуха (2b) имеет мембрану фильтрации воздуха (4), герметично закрываемую колпачком фильтрации воздуха (3); фильтр жидкости (10) установлен на внутренней донной поверхности нижней капельной камеры (6) и закреплен крышкой фильтра жидкости (9); в нижней капельной камере (6) имеется плавающая пробка (7), в выемке (7а) установлен силиконовый колпачок (8), направленный точно на отверстие стока жидкости (9а) крышки фильтра жидкости.2. Система по п. 1, отличающаяся тем, что наружный диаметр плавающей пробки (7) немного меньше внутреннего диаметра нижней капельной
Description
ОБЛАСТЬ ТЕХНИКИ
Настоящая полезная модель относится к стерильному медицинскому устройству для клинической инфузии жидкости, в частности, к одноразовой безопасной жидкостной инфузионной системе, которая может автоматически закрывать отверстие стока жидкости капельной камеры, тем самым останавливая поток жидкости в трубке и предотвращая попадание воздуха в организм пациента при выполнении инфузии жидкости.
УРОВЕНЬ ТЕХНИКИ
В клинических операциях инфузии жидкости, медицинский персонал обычно осуществляет инфузии жидкости у нескольких пациентов в разных палатах. Таким образом, интенсивность труда медицинского персонала относительно высока. Часто случается, что емкость для инфузии жидкости не заменяется вовремя, либо игла для подкожных инъекций не извлекается медицинским персоналом, пациентом или родственником пациента по причине забывчивости. Жидкость в емкости для инфузии жидкости заканчивается, что может привести к попаданию воздуха в организм и появлению непредвиденных последствий воздушной эмболии, а это большая проблема для медицинского персонала, пациента или родственников пациента.
Следовательно, в клинических операциях инфузии жидкости крайне важно использовать безопасную жидкостную инфузионную систему, которая способная автоматически останавливать поток жидкости.
СУЩНОСТЬ ПОЛЕЗНОЙ МОДЕЛИ
Цель настоящей полезной модели заключается в том, чтобы создать одноразовую безопасную жидкостную инфузионную систему, которая имеет простую конструкцию, безопасна и надежна, и может автоматически закрывать отверстие стока жидкости капельной камеры, тем самым останавливая поток жидкости в трубке ниже отверстия стока жидкости и, следовательно, инфузию жидкости, а также предотвращая попадание воздуха в организм пациента при выполнении инфузии жидкости.
Полезная модель выполнена следующим образом: безопасная жидкостная инфузионная система включает защитный колпачок, инъекционный порт, верхнюю капельную камеру, нижнюю капельную камеру, трубку, регулятор потока, трехходовой клапан, участок инъекции, разъем для наконечника Люэра и иглу для подкожных инъекций; инъекционный порт соединяется с верхней капельной камерой через ее крышку; донная часть верхней капельной камеры соединяется с нижней капельной камерой; донная часть нижней капельной камеры соединяется с одним из концов трубки, а другой конец трубки проходит через регулятор потока и соединяется с трехходовым клапаном; трехходовой клапан включает канал подачи лекарственных препаратов, оснащенный гепариновым колпачком, а другой конец трехходового клапана последовательно соединяется с участком инъекции, разъемом для наконечника Люэра и иглой для подкожных инъекций; на инъекционный порт надевается защитный колпачок, при этом крышка капельной камеры и отверстие выпуска воздуха выполняются литьем под давлением на инъекционном порте; в отверстии выпуска воздуха имеется мембрана фильтрации воздуха, герметично закрывающаяся колпачком фильтрации воздуха; фильтр жидкости устанавливается на внутренней донной поверхности нижней капельной камеры и закрепляется крышкой фильтра жидкости; в нижней капельной камере имеется плавающая пробка, в выемке плавающей пробки установлен силиконовый колпачок, направленный точно на отверстие стока жидкости крышки фильтра жидкости.
В безопасной жидкостной инфузионной системе, наружный диаметр плавающей пробки немного меньше внутреннего диаметра нижней капельной камеры, и плавающая пробка включает внешнюю зубчатую боковую стенку и шаровидную буферную выпуклую поверхность вверху и выемку в ее донной части.
В безопасной жидкостной инфузионной системе, силиконовый колпачок представляет собой силиконовое кольцо с силиконовой пленкой, соответственно установленной на одной из его сторон, а силиконовый колпачок полностью вставлен в выемку плавающей пробки, и силиконовая пленка повернута точно в сторону отверстия стока жидкости.
В безопасной жидкостной инфузионной системе, воздушный канал выполнен на соединении выемки плавающей пробки и силиконового колпачка, а размер воздушного канала выбран так, чтобы предотвращать попадание жидкости в полость плавающей пробки в процессе нормальной инфузии жидкости.
В безопасной жидкостной инфузионной системе, отсекатель уровня жидкости выполнен в верхней капельной камере, а плавающая пробка двигается между отсекателем уровня жидкости и отверстием стока жидкости.
В безопасной жидкостной инфузионной системе, общий объем верхней и нижней капельных камер составляет 6, 8, 10, 12 или 14 см3 соответственно.
В соответствии с другим вариантом осуществления настоящей полезной модели, регулятор потока заменен прецизионным регулятором потока, а игла для подкожных инъекций заменена иглой-бабочкой.
Исходя из обычной одноразовой жидкостной инфузионной системы, настоящая полезная модель оснащена зубчатой пластмассовой (также могут использоваться другие материалы) плавающей пробкой в капельной камере, силиконовый колпачок, выполненный из эластичного медицинского силикона, установлен в месте, где отверстие стока жидкости закрывается плавающей пробкой. В процессе инфузии жидкости, жидкость вытекает через каналы зубчатой плавающей пробки в капельную камеру, а плавающая пробка поднимается выталкивающей силой жидкости. Таким образом, отверстие выпуска воздуха автоматически открывается и инициирует инфузию жидкости. Когда инфузия жидкости завершается, плавающая пробка опускается вместе с жидкостью до тех пор, пока силиконовый колпачок плавающей пробки не соприкоснется с отверстием стока жидкости. Затем гибкий силиконовый колпачок плотно закрывает отверстие стока жидкости и не допускает попадания воздуха в трубку ниже отверстия стока жидкости, тем самым предотвращая попадание воздуха в организм человека и обеспечивая безопасную инфузию жидкости. Таким образом, настоящая полезная модель имеет большое значение для дальнейшего уменьшения или предотвращения несчастных случаев в медицинской практике.
КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

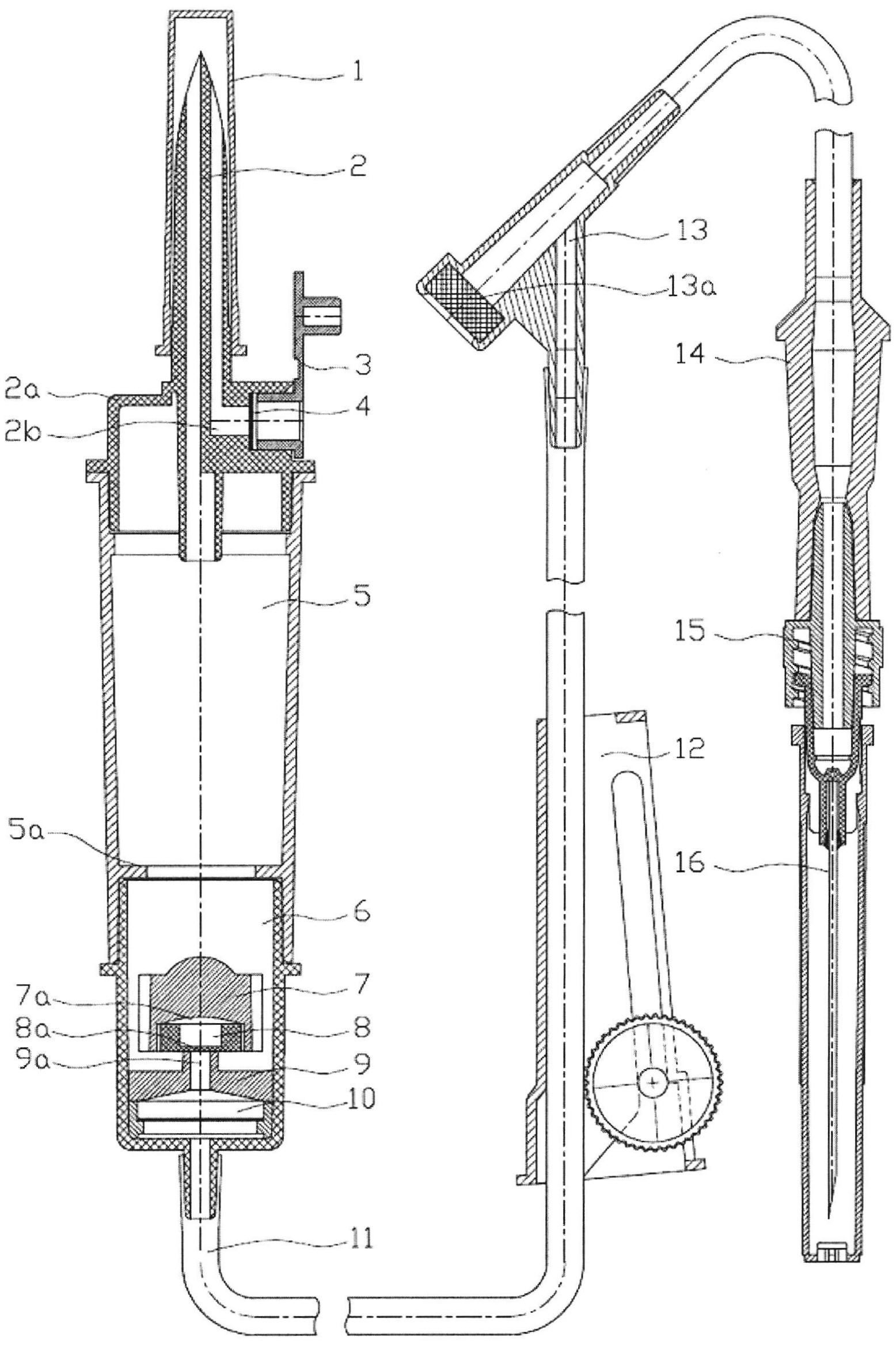

Рис. 1 - схематическое изображение всей конструкции настоящей полезной модели;
Рис. 2 - схематическое изображение всей конструкции настоящей полезной модели по другому варианту ее осуществления;
Рис. 3 - схематическое изображение средств автоматической остановки потока жидкости; и
Рис. 4 - схематический вид снизу плавающей пробки.
На рисунках представлены следующие детали:
1. Защитный колпачок; 2. Инъекционный порт; 3. Колпачок фильтрации воздуха; 4. Мембрана фильтрации воздуха; 5. Верхняя капельная камера; 6. Нижняя капельная камера; 7. Плавающая пробка; 8. Силиконовый колпачок; 9. Крышка фильтра жидкости; 10. Фильтр жидкости; 11. Трубка; 12. Регулятор потока; 13. Трехходовой клапан; 14. Участок инъекции; 15. Разъем для наконечника Люэра; 16. Игла для подкожных инъекций; 2а. Крышка капельной камеры; 2b. Отверстие выпуска воздуха; 5а. Отсекатель уровня жидкости; 7а. Выемка; 7b. Воздушный канал; 8а. Силиконовая пленка; 9а. Отверстие стока жидкости; 12А. Прецизионный регулятор потока; 13а. Гепариновый колпачок; 16А. Игла-бабочка
ПОДРОБНОЕ ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ
Настоящая полезная модель описается ниже со ссылкой на прилагаемые чертежи.
Как показано на рис. 1-4, безопасная жидкостная инфузионная система включает в себя защитный колпачок 1, инъекционный порт 2, верхнюю капельную камеру 5, нижнюю капельную камеру 6, трубку 11, регулятор потока 12, трехходовой клапан 13, участок инъекции 14, разъем для наконечника Люэра 15 и иглу для подкожных инъекций 16; инъекционный порт 2 соединяется с верхней капельной камерой 5 через ее крышку 2а; донная часть верхней капельной камеры 5 соединяется с нижней капельной камерой 6; донная часть нижней капельной камеры 6 соединяется с одним из концов трубки 11, а другой конец трубки 11 проходит через регулятор потока 12 и соединяется с трехходовым клапаном 13; трехходовой клапан 13 включает канал подачи лекарственных препаратов, оснащенный гепариновым колпачком 13а, а другой конец трехходового клапана последовательно соединяется с участком инъекции 14, разъемом для наконечника Люэра 15 и иглой для подкожных инъекций 16; на инъекционный порт 2 надевается защитный колпачок 1, при этом крышка капельной камеры 2а и отверстие выпуска воздуха 2b выполняются литьем под давлением на инъекционном порте 2; в отверстии выпуска воздуха 2b имеется мембрана фильтрации воздуха 4, герметично закрывающаяся колпачком фильтрации воздуха 3; фильтр жидкости 10 устанавливается на внутренней донной поверхности нижней капельной камеры 6 и закрепляется крышкой фильтра жидкости 9; в нижней капельной камере 6 имеется плавающая пробка 7, в выемке 7а установлен силиконовый колпачок 8, направленный точно на отверстие стока жидкости 9а крышки фильтра жидкости.
Как показано на рис. 1, 3 и 4, наружный диаметр плавающей пробки 7 немного меньше внутреннего диаметра нижней капельной камеры 6; плавающая пробка 7 включает внешнюю зубчатую боковую стенку и шаровидную буферную выпуклую поверхность вверху и выемку 7а в ее донной части.
Как показано на рис. 1, 3 и 4, воздушный канал 7b выполнен на соединении внутренней стенки выемки 7а плавающей пробки и силиконового колпачка 8, а размер воздушного канала 7b выбран так, чтобы предотвращать попадание жидкости в полость плавающей пробки в процессе нормальной инфузии жидкости.
Как показано на рис. 1, отсекатель уровня жидкости 5а выполнен в верхней капельной камере 5, а плавающая пробка 7 двигается между отсекателем уровня жидкости 5а и отверстием стока жидкости 9а.
Как показано на рис. 2, в соответствии с другим вариантом осуществления настоящей полезной модели, регулятор потока 12 заменен прецизионным регулятором потока 12А, а игла для подкожных инъекций заменена иглой-бабочкой 16А.
В начале операции инфузии жидкости, защитный колпачок 1 снимается, инъекционный порт 2 вставляется в корпус емкости для жидкости, а затем колпачок фильтрации воздуха 3 отверстия выпуска воздуха 2Ъ открывается. Вследствие этого, жидкость автоматически попадает в верхнюю капельную камеру 5 самотеком под атмосферным давлением. Сначала жидкость капает на шаровидную буферную выпуклую поверхность вверху плавающей пробки 7, с которой она стекает, проходит по каналам зубчатой боковой стенки и затем попадает в нижнюю капельную камеру 6. По мере накопления жидкости, плавающая пробка 7 поднимается вместе с ней, так как плотность пластмассы, из которой выполнена плавающая пробка, меньше плотности жидкости. Силиконовая пленка 8а отделяется от ее контактной поверхности и отверстия стока жидкости 9а, и, таким образом, отверстие стока жидкости 9а открывается и дает жидкости течь через фильтр жидкости 10, а затем попадать в длинную трубку 11. В конечном итоге, жидкость вытекает из внутреннего отверстия иглы для инъекций 16 так, чтобы воздух в каждом компоненте автоматически удалялся. Когда инфузия жидкости завершается, плавающая пробка 7 опускается месте с уровнем жидкости. Когда силиконовая пленка 8а соприкасается с отверстием стока жидкости 9а, под атмосферным давлением и весом плавающей пробки 7 силиконовая пленка 8а плотно закрывает отверстие стока жидкости 9а, тем самым предотвращая попадание воздуха в трубку ниже отверстия стока жидкости 9а, а также в вену пациента.
Вышеизложенное описание используется только для того, чтобы наглядно продемонстрировать технические решения данной полезной модели, но никоим образом не ограничивает ее объем. Различные изменения и модификации могут быть выполнены специалистом в данной области без отступления от существа и объема полезной модели. Все аналогичные технические решения также предусматриваются объемом настоящей полезной модели.
Claims (6)
1. Безопасная жидкостная инфузионная система, включающая защитный колпачок (1), инъекционный порт (2), верхнюю капельную камеру (5), нижнюю капельную камеру (6), трубку (11), регулятор потока (12), трехходовой клапан (13), участок инъекции (14), разъем для наконечника Люэра (15) и иглу для подкожных инъекций (16); инъекционный порт (2) соединен с верхней капельной камерой (5) через ее крышку (2а); донная часть верхней капельной камеры соединена с нижней капельной камерой (6); донная часть нижней капельной камеры (6) соединена с одним из концов трубки (11), а другой конец трубки (11) проходит через регулятор потока (12) и соединен с трехходовым клапаном (13); трехходовой клапан (13) включает канал подачи лекарственных препаратов, оснащенный гепариновым колпачком (13а), а другой конец трехходового клапана (13) последовательно соединен с участком инъекции (14), разъемом для наконечника Люэра (15) и иглой для подкожных инъекций (16); на инъекционный порт (2) надет защитный колпачок, при этом крышка капельной камеры (2а) и отверстие выпуска воздуха (2b) выполнены литьем под давлением на инъекционном порте (2); отверстие выпуска воздуха (2b) имеет мембрану фильтрации воздуха (4), герметично закрываемую колпачком фильтрации воздуха (3); фильтр жидкости (10) установлен на внутренней донной поверхности нижней капельной камеры (6) и закреплен крышкой фильтра жидкости (9); в нижней капельной камере (6) имеется плавающая пробка (7), в выемке (7а) установлен силиконовый колпачок (8), направленный точно на отверстие стока жидкости (9а) крышки фильтра жидкости.
2. Система по п. 1, отличающаяся тем, что наружный диаметр плавающей пробки (7) немного меньше внутреннего диаметра нижней капельной камеры (6); плавающая пробка (7) включает внешнюю зубчатую боковую стенку и шаровидную буферную выпуклую поверхность вверху и выемку (7а) в ее донной части.
3. Система по п. 1, отличающаяся тем, что силиконовый колпачок (8) представляет собой силиконовое кольцо с силиконовой пленкой (8а), установленной на одной из его сторон, а силиконовый колпачок (8) вставлен в выемку (7а) плавающей пробки (7), и силиконовая пленка (8а) повернута точно в сторону отверстия стока жидкости (9а).
4. Система по п. 1, отличающаяся тем, что воздушный канал (7b) выполнен на соединении внутренней стенки выемки (7а) плавающей пробки и силиконового колпачка (8), а размер воздушного канала (7b) выбран так, чтобы предотвращать попадание жидкости в полость плавающей пробки в процессе нормальной инфузии жидкости.
5. Система по п. 1, отличающаяся тем, что отсекатель уровня жидкости (5а) выполнен в верхней капельной камере (5), а плавающая пробка (7) имеет возможность движения между отсекателем уровня жидкости (5а) и отверстием стока жидкости (9а).
