Abstract

1. Узел управления дренчерный с гидроприводом, содержащий клапан сигнальный, включающий фланцевый корпус с входным и выходным отверстиями, большую и малую крышку, перегородку, соединенные с корпусом, между большой крышкой и перегородкой установлена мембрана, разделяющая рабочую камеру клапана на две полости и опирающаяся на опорный диск, жестко связанный через шток с затвором, состоящим из прокладки, клапана, в корпус запрессовано седло, предназначенное для герметизации полостей при закрытом затворе, корпус и малая крышка соединяются между собой и образуют побудительную камеру, разделенную мембраной на полости, также в крышке имеется побудительное отверстие, предназначенное для подпитки, также в состав узла управления входят резьбовые патрубки и фитинги, запорная арматура (краны, вентили), контрольная арматура (манометры, сигнализаторы давления) и специализированные изделия (фильтры, компенсаторы, дренажный автоматический клапан), отличающийся тем, что выполнена универсальная крышка модульная клапана сигнального, в которой имеются отверстия и каналы, рабочее отверстие, предназначенное для подключения к рабочему трубопроводу, сигнальное отверстие, предназначенное для подключения сигнального устройства, побудительное отверстие, предназначенное для подпитки; при этом крышка модульная представляет собой металлический цилиндр с внутренними каналами и побудительной камерой, в которой места выхода каналов на наружную цилиндрическую поверхность выполнены в виде выступов с внутренней резьбой, а для крепления крышки модульной к корпусу клапана сигнального служат сквозные отверстия, а также соответствую

Description

Полезная модель относится к пожарной технике, более конкретно - к установкам пожаротушения. Узел управления представляет собой сигнальный клапан с совокупностью трубопроводов, трубопроводной арматуры, запорных и сигнальных устройств, ускорителей либо замедлителей срабатывания, устройств, снижающих вероятность ложных срабатываний, измерительных приборов и прочих устройств, присоединенных к клапану сигнальному и предназначенных для управления, контроля состояния и проверки работоспособности установки пожаротушения в процессе эксплуатации, а также для выдачи сигнала на формирование командного импульса для управления элементами пожарной автоматики (пожарными насосами, системой оповещения, вентиляцией и технологическим оборудованием и др.).

Из уровня техники известен узел управления дренчерный с гидроприводом выпускаемый ЗАО «ПО «Спецавтоматика» используемый в установках пожаротушения по ТУ 4892-078-00226827-2006.

В состав известного узла управления, выбранного в качестве прототипа, входят сигнальный клапан, резьбовые патрубки и фитинги, запорная арматура (краны, вентили), контрольная арматура (манометры, сигнализаторы давления) и специализированные изделия (фильтры, компенсаторы, дренажный автоматический клапан).

Недостатками известного узла управления являются применение клапана сигнального устаревшей конструкции, с расположением рабочего, побудительного и сигнального отверстий в разных деталях клапана, что влечет за собой нерациональное соединение элементов между собой, выполнение монтажа клапана в установке пожаротушения с большим количеством резьбовых соединений, а также использование труда персонала высокой квалификации; большие габариты, затрудняющие обслуживание при эксплуатации, большую вероятность возможных протечек.

Целью предлагаемой полезной модели является использование в узле управления клапана сигнального новой конструкции с универсальной крышкой модульной, уменьшение числа резьбовых соединений, габаритов и массы узла управления; значительное снижение трудоемкости монтажных работ, легкое обслуживание при эксплуатации за счет иного расположения элементов между собой и клапаном сигнальным, снижение вероятности протечек, повышение надежности работы.

Поставленная цель решается созданием узла управления дренчерного с гидроприводом, содержащего клапан сигнальный включающий фланцевый корпус с входным и выходным отверстиями, большую и малую крышку, перегородку, соединенные с корпусом, между большой крышкой и перегородкой установлена мембрана, разделяющая рабочую камеру клапана на две полости и опирающаяся на опорный диск, жестко связанный через шток с затвором, состоящим из прокладки, клапана, в корпус запрессовано седло, предназначенное для герметизации полостей при закрытом затворе, корпус и малая крышка соединяются между собой и образуют побудительную камеру, разделенную мембраной на полости, также в крышке имеется побудительное отверстие, предназначенное для подпитки, также в состав узла управления входят резьбовые патрубки и фитинги, запорная арматура (краны, вентили), контрольная арматура (манометры, сигнализаторы давления) и специализированные изделия (фильтры, компенсаторы, дренажный автоматический клапан), в котором согласно полезной модели, выполнена универсальная крышка модульная клапана сигнального, в которой имеются отверстия и каналы, рабочее отверстие, предназначенное для подключения к рабочему трубопроводу, сигнальное отверстие, предназначенное для подключения сигнального устройства, побудительное отверстие, предназначенное для подпитки; при этом крышка модульная представляет собой металлический цилиндр с внутренними каналами и побудительной камерой, в которой места выхода каналов на наружную цилиндрическую поверхность выполнены в виде выступов с внутренней резьбой, а для крепления крышки модульной к корпусу клапана сигнального служат сквозные отверстия, а также соответствующие каналы в клапане корпуса. Узел управления дренчерный с гидроприводом имеет крышку модульную унифицированную для клапанов разного типоразмера, у которого мембрана рабочей камеры клапана сигнального имеет зажимной буртик, а опорный диск клапана сигнального выполнен вогнутым и обращен вогнутой стороной к мембране рабочей камеры или опорный диск затвора клапана сигнального выполнен выпуклым и обращен выпуклой стороной к мембране рабочей камеры. В узле управления дренчерного с гидроприводом клапан сигнальный крепится к трубопроводам при помощи трубопроводной разъемной муфты "FastLock®" и вместо седла клапана сигнального в корпусе выполнен буртик с металлическим антиадгезионным покрытием. По мимо этого узел управления дренчерный с гидроприводом содержит для подключения к подводящему трубопроводу гибкую подводку, выполненную в виде гофрированной металлической трубы либо резинового армированного рукава и дополнительно устройство контроля уровня жидкости.

Полезная модель поясняется рисунками (фиг.1, фиг.2, фиг.3, фиг.4, фиг.5, фиг.6).

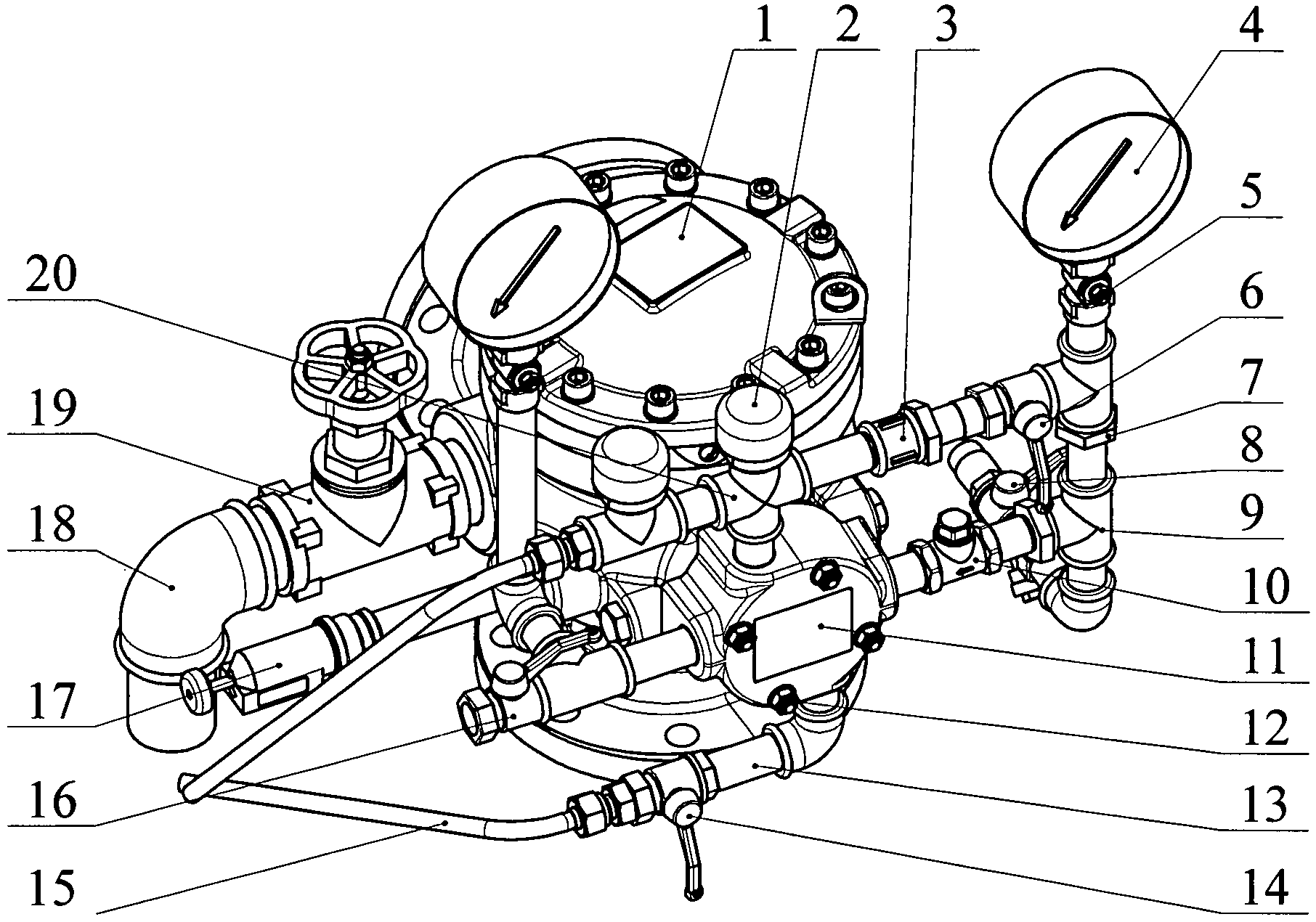

На фиг.1 обозначены: клапан сигнальный 1, сигнализатор давления универсальный 2, муфта резьбовая 3, манометр 4, кран манометра 5, кран проверки сигнализаторов 6, контргайка 7, кран-фильтр 8, тройник

9, клапан обратный 10, крышка модульная 11, гайки 12, патрубок 13, кран ручного пуска 14, дренажная трубка 15, кран гидропривода 16, клапан дренажный 17, угольник 18, дренажный кран 19, крест 20.

К модульной крышке клапана сигнального 1 при помощи патрубков 13, тройников 9, крестов 20, угольников 18, муфт 3, контргаек 7 крепятся сигнализаторы давления 2, с манометры 4 с кранами 5, обратный клапан 10, кран-фильтр 8, краны 6, 14, 16, трубки дренажные 15. Кроме того в состав обвязки входят кран 19 и клапан дренажный 17, соединенные с помощью патрубков непосредственно с клапаном сигнальным 1.

Клапан сигнальный нижним фланцем присоединяется через затвор или задвижку с подводящим трубопроводом (на фиг.1 не указаны), а боковым фланцем - с питающим трубопроводом установки пожаротушения. Подводящий трубопровод установки пожаротушения заполнен огнетушащим веществом - например, водой - под давлением (далее по тексту - ОТВ). С помощью металлического трубопровода или с помощью гибкой подводки из подводящего трубопровода ОТВ поступает в кран-фильтр 8, далее через кран 5 к манометру 4, контролирующему давление ОТВ в подводящем трубопроводе. Одновременно ОТВ поступает через клапан обратный 10 в канал крышки модульной 11 и далее - в соответствующий канал клапана сигнального 1, в побудительную камеру крышки модульной, к крану ручного пуска 14, к крану гидропривода 16 и к манометру 4, контролирующему давление в побудительной камере. Сигнализаторы давления 2 через крест 20 соединяются с сигнальным каналом клапана и с краном проверки сигнализаторов 6. Трубки 15 обеспечивают отвод ОТВ в дренаж от сигнализаторов давления и крана ручного пуска. Кран гидропривода 16 имеет резьбовое отверстие для подключения к побудительному трубопроводу гидропривода автоматической установки пожаротушения (на фиг.1 не показано). Кран 19 и клапан дренажный 17 соединены с клапаном сигнальным и предназначены соответственно для ручного и автоматического слива ОТВ в дренаж из выходной полости клапана сигнального, сообщающейся с питающим трубопроводом автоматической установки пожаротушения.

Узел управления функционирует в дежурном и рабочем режимах. В дежурном режиме ОТВ под давлением поступает по подводящему трубопроводу к запорному органу клапана сигнального и через кран-фильтр 8, клапан обратный 10 в побудительную камеру крышки модульной 11 и через канал в крышке модульной - в рабочую камеру клапана сигнального, что приводит к его закрытию. Краны 6, 14 и 19 закрыты, кран 16 открыт, ОТВ под давлением поступает в побудительный трубопровод гидропривода, который в дежурном режиме герметичен. Таким образом, давления в подводящем трубопроводе, в рабочей полости клапана сигнального, в побудительной полости крышки модульной и в побудительном трубопроводе гидропривода равны. Клапан дренажный 17 открыт и выпускает в дренаж скопившийся конденсат из клапана сигнального.

Для приведения узла управления в рабочий режим (подача ОТВ в питающий трубопровод) необходимо открыть запорный орган клапана сигнального, что возможно только при снижении давления ОТВ в побудительной камере крышки модульной ниже давления ОТВ в подводящем трубопроводе. Это осуществляется сбросом ОТВ из побудительной камеры крышки модульной одним из способов: 1) через побудительный трубопровод гидропривода; 2) через открытый кран ручного пуска 14. В рабочем режиме ОТВ поступает из клапана через канал в крышке модульной к сигнализаторам давления 2, которые под воздействием давления срабатывают и выдают командный импульс для управления элементами пожарной автоматики.

При проведении регламентных работ по обслуживанию проверяют срабатывание сигнализаторов давления 2 путем подачи ОТВ из подводящего трубопровода через кран проверки сигнализаторов 6.

Для предотвращения затопления защищаемого помещения узел управления может комплектоваться устройством контроля уровня жидкости, предназначенным для установки на питающем трубопроводе на высоте 0,5±0,1 м выше уровня запорного органа клапана сигнального.

Вместо фланца корпус клапана может иметь место, выполненное для монтажа на трубопроводе с помощью муфты трубопроводной разъемной, например, «FastLock». На фиг.3 показано такое исполнение, имеющее цилиндрический участок 21 длиной 25…40 мм диаметром примерно равным наружному диаметру сопрягаемой трубы. На расстоянии 5…20 мм от внешнего торца на цилиндрическом участке 21 выполнена круговая канавка 22 прямоугольного профиля шириной 6…10 мм и глубиной 1…3 мм.

Крышка модульная (фиг.4) представляет собой металлический цилиндр 23 с внутренними каналами 24 и побудительной камерой 25. Места выхода каналов на наружную цилиндрическую поверхность выполнены в виде выступов 26 с внутренней резьбой 27 для присоединения элементов обвязки (патрубков). Для крепления крышки модульной к корпусу клапана сигнального служат сквозные отверстия 28.

Мембрана рабочей камеры (фиг.5) имеет круглую тарельчатую форму. Для крепления мембраны между перегородкой и крышкой по наружному краю выполнен, например, зажимной буртик 29 в виде кольца прямоугольного сечения.

Вместо запрессованного седла в корпусе клапана может быть выполнен круглый цилиндрический выступ 30 (фиг.6), на торцевую поверхность которого нанесено антиадгезионное металлическое покрытие 31, например, по технологии «ДИМЕТ®».

Claims (9)

1. Узел управления дренчерный с гидроприводом, содержащий клапан сигнальный, включающий фланцевый корпус с входным и выходным отверстиями, большую и малую крышку, перегородку, соединенные с корпусом, между большой крышкой и перегородкой установлена мембрана, разделяющая рабочую камеру клапана на две полости и опирающаяся на опорный диск, жестко связанный через шток с затвором, состоящим из прокладки, клапана, в корпус запрессовано седло, предназначенное для герметизации полостей при закрытом затворе, корпус и малая крышка соединяются между собой и образуют побудительную камеру, разделенную мембраной на полости, также в крышке имеется побудительное отверстие, предназначенное для подпитки, также в состав узла управления входят резьбовые патрубки и фитинги, запорная арматура (краны, вентили), контрольная арматура (манометры, сигнализаторы давления) и специализированные изделия (фильтры, компенсаторы, дренажный автоматический клапан), отличающийся тем, что выполнена универсальная крышка модульная клапана сигнального, в которой имеются отверстия и каналы, рабочее отверстие, предназначенное для подключения к рабочему трубопроводу, сигнальное отверстие, предназначенное для подключения сигнального устройства, побудительное отверстие, предназначенное для подпитки; при этом крышка модульная представляет собой металлический цилиндр с внутренними каналами и побудительной камерой, в которой места выхода каналов на наружную цилиндрическую поверхность выполнены в виде выступов с внутренней резьбой, а для крепления крышки модульной к корпусу клапана сигнального служат сквозные отверстия, а также соответствующие каналы в клапане корпуса.

2. Узел управления дренчерный с гидроприводом по п.1, отличающийся тем, что крышка модульная унифицирована для клапанов разного типоразмера.

3. Узел управления дренчерный с гидроприводом по п.1, отличающийся тем, что мембрана рабочей камеры клапана сигнального имеет зажимной буртик.

4. Узел управления дренчерный с гидроприводом по п.1, отличающийся тем, что опорный диск клапана сигнального выполнен вогнутым и обращен вогнутой стороной к мембране рабочей камеры.

5. Узел управления дренчерный с гидроприводом по п.1, отличающийся тем, что опорный диск клапана сигнального выполнен выпуклым и обращен выпуклой стороной к мембране рабочей камеры.

6. Узел управления дренчерный с гидроприводом по п.1, отличающийся тем, что клапан сигнальный крепится к трубопроводам при помощи трубопроводной разъемной муфты "FastLock®".

7. Узел управления дренчерный с гидроприводом по п.1, отличающийся тем, что вместо седла клапана сигнального в корпусе выполнен буртик с металлическим антиадгезионным покрытием.

8. Узел управления дренчерный с гидроприводом по п.1, отличающийся тем, что содержит для подключения к подводящему трубопроводу гибкую подводку, выполненную в виде гофрированной металлической трубы либо резинового армированного рукава.

9. Узел управления дренчерный с гидроприводом по п.1, дополнительно содержащий устройство контроля уровня жидкости.
