1. Теплица, содержащая секционный каркас, торцевые стенки, двускатную крышу и светопрозрачное покрытие, отличающаяся тем, что секция представляет собой прямоугольную раму, соединенную внутри связующими элементами, которые образуют букву М, при этом боковая стена расположена к центральной оси теплицы под углом 2-3°. ! 2. Теплица по п.1, отличающаяся тем, что внутри теплицы установлена несущая рама с откосами. ! 3. Теплица по п.1, отличающаяся тем, что торцевая стена имеет дверной блок, при этом дверь открывается наружу и имеет связующие элементы, выполненные в виде ромба. ! 4. Теплица по п.1, отличающаяся тем, что двускатная крыша выполнена из элементов, состоящих из двух секций, соединенных между собой под углом. ! 5. Теплица по п.1, отличающаяся тем, что имеет форточку с возможностью перемещения вдоль стены, а отверстие выполнено в виде решетки. 1. A greenhouse containing a sectional frame, end walls, a gable roof and a translucent coating, characterized in that the section is a rectangular frame connected inside by connecting elements that form the letter M, while the side wall is located at an angle of 2- to the central axis of the greenhouse 3 °. ! 2. A greenhouse according to claim 1, characterized in that a supporting frame with slopes is installed inside the greenhouse. ! 3. The greenhouse according to claim 1, characterized in that the end wall has a door block, while the door opens outward and has connecting elements made in the form of a rhombus. ! 4. The greenhouse according to claim 1, characterized in that the gable roof is made of elements consisting of two sections connected at an angle. ! 5. The greenhouse according to claim 1, characterized in that it has a window with the ability to move along the wall, and the hole is made in the form of a lattice.

Description

Полезная модель относится к сельскому хозяйству, а именно к садовым теплицам для выращивания овощей, растений, цветов.The utility model relates to agriculture, namely to garden greenhouses for growing vegetables, plants, flowers.

Конструкция теплицы со светопрозрачным покрытием и двускатной крышей может быть использованная для укрытия и возделывания различных растений в защищенном грунте на личных приусадебных участках.The design of the greenhouse with a translucent coating and a gable roof can be used for sheltering and cultivating various plants in sheltered soil in personal garden plots.

Известна индивидуальная теплица, из светопрозрачного материала, содержащая секционный каркас, который состоит из торцевых стенок, двухскатной крыши, на которой смонтирована фрамуга, и к скатам которой под тупым углом расположены боковые стенки. (RU, патент №2067814, МКП A01G 9/14, опуб.20.10.1996 г).An individual greenhouse is known, made of a translucent material, containing a sectional frame, which consists of end walls, a gable roof, on which a transom is mounted, and to the slopes of which side walls are located at an obtuse angle. (RU, patent No. 2067814, INC A01G 9/14, publ. 20.10.1996 g).

Недостатком данной конструкции теплицы, является большая трудоемкость при монтаже.The disadvantage of this design of the greenhouse is the high complexity during installation.

Задачей, на решение которой направлена предлагаемая полезная модель, является уменьшение трудозатрат на монтаж теплицы, улучшение параметров микроклимата внутри теплицы, создание комфортных условий при посадке и сборе урожая, увеличение продолжительности времени необходимых температур для выращивания урожая, что немаловажно в северных районах России, увеличение устойчивости теплицы к сильным ветрам, а также создать эстетически привлекательный внешний вид.The problem the proposed utility model is aimed at reducing the labor costs for installing the greenhouse, improving the microclimate inside the greenhouse, creating comfortable conditions for planting and harvesting, increasing the length of time required for growing crops, which is important in the northern regions of Russia, increasing stability greenhouses to strong winds, and create an aesthetically pleasing appearance.

Для решения технической задачи, теплица, содержащая секционный каркас, торцевые стенки, двускатную крышу и светопрозрачное покрытие, сконструирована так, что каркас боковой стенки и оба ската крыши состоят из одинаковых секций, а внутри теплицы установлена несущая рама с откосами, при этом боковая стенка находится под углом 2-3 градуса к центральной оси, секция выполнена как прямоугольная рамы со связующими элементами в виде буквы М.To solve the technical problem, a greenhouse containing a sectional frame, end walls, a gable roof and a translucent coating is designed so that the sidewall frame and both roof slopes consist of identical sections, and a supporting frame with slopes is installed inside the greenhouse, while the side wall is located at an angle of 2-3 degrees to the central axis, the section is made as a rectangular frame with connecting elements in the form of the letter M.

Торцевая стена имеет дверной блок, при этом дверь открывается наружу и имеет связующие элементы, выполненные в виде ромба, встроенная форточка находится на боковой стене теплицы и перемещается вдоль стены, при этом отверстие, выполненное в виде решетки.The end wall has a door block, while the door opens outward and has connecting elements made in the form of a rhombus, a built-in window is located on the side wall of the greenhouse and moves along the wall, while the hole is made in the form of a lattice.

Секция выполнена прямоугольной формы из профиля, связующие элементы вставляются в направляющие профиля и фиксируются посредством саморезов болтов или клепок, такая конструкция секции очень устойчива от горизонтального сдвига.The section is made of a rectangular shape from the profile, the connecting elements are inserted into the guide rails of the profile and fixed by means of self-tapping screws of bolts or rivets, this design of the section is very resistant to horizontal shift.

Боковые стенки теплицы распложены к центральной ее оси под небольшим углом 2-3 градусов, а торцевые стены параллельно, это увеличивает эксплуатационную надежность теплицы и устойчивость.The side walls of the greenhouse are located to its central axis at a small angle of 2-3 degrees, and the end walls are parallel, this increases the operational reliability of the greenhouse and stability.

Секционное выполнение теплицы позволяет получить любую ее длину в зависимости от заданных эксплуатационных параметров, поэтому для увеличения прочности внутри теплицы устанавливается после каждой секции несущая рама с откосами. В торцевой стенке теплицы выполнен дверной блок, он может быть как с одной стороны, так и с двух сторон. Дверь открывается наружу и соединена связующими элементами в виде ромба, это позволяет избежать перекосов во время эксплуатации дверей.Sectional implementation of the greenhouse allows you to get any of its length depending on the specified operational parameters, therefore, to increase the strength inside the greenhouse, a supporting frame with slopes is installed after each section. A door block is made in the end wall of the greenhouse, it can be both on one side and on both sides. The door opens outward and is connected by connecting elements in the form of a rhombus, this avoids distortions during operation of the doors.

Двускатная крыша выполнена из элементов. Каждый элемент выполнен из двух секций, соединенных между собой под углом при помощи саморезов или клепки.The gable roof is made of elements. Each element is made of two sections, interconnected at an angle using screws or riveting.

Теплица, в зависимости от размеров может иметь на боковой стенке одну или несколько форточек, как с одной стороны, так и с двух сторон. Форточка имеет возможность перемещаться вдоль стены, а отверстие выполнено в виде решетки, что позволяет равномерно как выпускать, так и впускать воздух, за счет этого достигается эффект проветривания. Такое решение также позволяет избежать проникновения крупных насекомых, таких как бабочек и птиц, а при больших порывах ветра такая конструкция форточки очень удобна тем, что она не сломается и не оторвется.The greenhouse, depending on the size, can have one or more window leaves on the side wall, both on the one hand and on both sides. The window has the ability to move along the wall, and the hole is made in the form of a grill, which allows you to evenly let out and let in air, due to this, the effect of ventilation is achieved. This solution also avoids the penetration of large insects, such as butterflies and birds, and with large gusts of wind, this design of the window is very convenient in that it does not break and does not come off.

Конструкция теплицы выполнена таким образом, что ее можно легко как собрать, так и разобрать, а светопрозрачным покрытием может служить пленка или поликарбонатThe design of the greenhouse is designed in such a way that it can be easily assembled and disassembled, and a film or polycarbonate can serve as a translucent coating

Конструкция теплицы поясняется чертежами.The design of the greenhouse is illustrated by drawings.

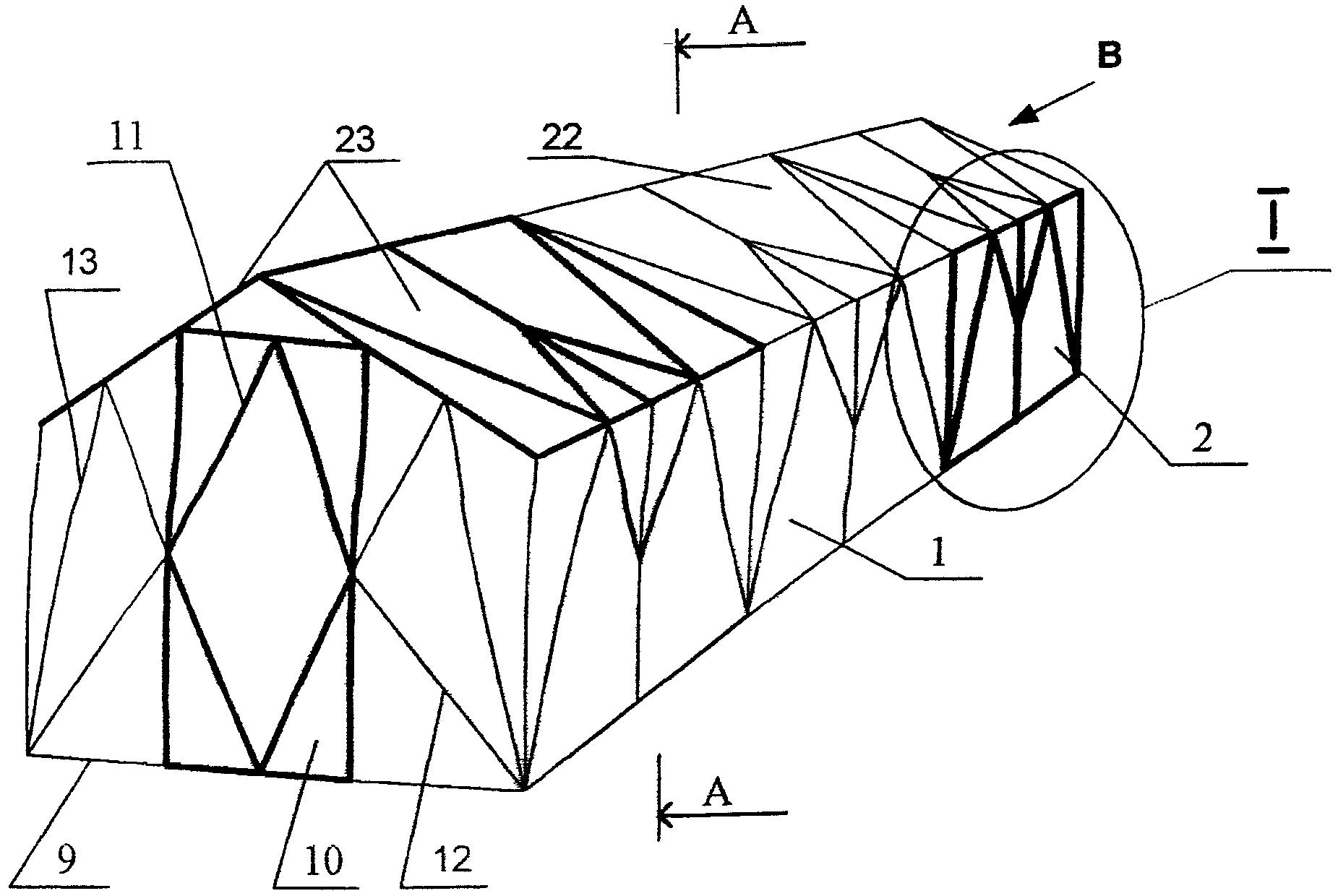

На фиг.1 показан макет теплицы ее общий вид, на фиг.2 изображена одна секция, из которых собираются боковые стенки и двускатная крыша, фиг.3 чертеж несущей рамы с откосами, фиг.4 чертеж торцевой стенки бес дверного блока, на фиг.5 показана форточка с встроенной решеткой.Figure 1 shows the layout of the greenhouse, its general view, figure 2 shows one section from which the side walls and the gable roof are assembled; 5 shows a window with a built-in grille.

Теплица фиг.1 имеет два каркаса боковой стены 1, боковая стена состоит из секций 2. Секция 2 фиг.2 имеет прямоугольную раму 3 и связующие элементы 4, 5, и 6, крепятся связующие элементы в виде буквы М, как это показано на чертеже. Такая конструкция секции очень устойчива от горизонтального сдвига, позволяет надежно закрепить светопрозрачное покрытие (пленку или поликарбонат) и увеличить устойчивость секции, а вместе и всего каркаса.The greenhouse of FIG. 1 has two frames of the side wall 1, the side wall consists of sections 2. Section 2 of FIG. 2 has a rectangular frame 3 and tie elements 4, 5, and 6, tie elements in the form of the letter M are attached, as shown in the drawing . This design of the section is very resistant to horizontal shear, allows you to securely fasten the translucent coating (film or polycarbonate) and increase the stability of the section, and together the entire frame.

Внутри теплицы после каждой секции устанавливается несущая рама 7 с откосами 8, которая показана на фиг.3Inside the greenhouse, after each section, a supporting frame 7 with slopes 8 is installed, which is shown in Fig. 3

Каркас торцевой стене 9 фиг.1 имеется дверной блок 10 со связующими элементами 11, которые соединены в виде ромба, что позволяет избежать перекосов во время эксплуатации дверей, связующие элементы 12 и 13 выполненные в виде треугольника придают стене жесткость и не позволяют ей смещаться в горизонтальном направлении.The frame of the end wall 9 of Fig. 1 has a door block 10 with connecting elements 11 that are connected in the form of a rhombus, which avoids distortions during operation of the doors, the connecting elements 12 and 13 made in the form of a triangle give the wall rigidity and do not allow it to move horizontally direction.

Каркас торцевой стены 14, фиг.4 имеет направляющие 15 и 16, а также связующие элементы 17 и 18, которые располагаются так, как показано на чертеже, такое расположение направляющих и связующих элементов увеличивают устойчивость и предотвращают горизонтальный сдвиг.The frame of the end wall 14, Fig. 4 has guides 15 and 16, as well as connecting elements 17 and 18, which are located as shown in the drawing, this arrangement of the guides and connecting elements increases stability and prevents horizontal shift.

Двускатная крыша 22 фиг.1 собрана из элементов 23, каждый элемент представляет собой две секции 2, которые соединены между собой под углом.The gable roof 22 of FIG. 1 is assembled from elements 23, each element is two sections 2, which are interconnected at an angle.

Весь каркас теплицы выполнен из металлического профиля или профиля ПВХ (поливинилхлорид) - пластика.The entire frame of the greenhouse is made of a metal profile or a PVC profile (polyvinyl chloride) - plastic.

На фиг.5 показана форточка 19 в направляющей раме 20 и отверстие в виде решетки 21.Figure 5 shows the window 19 in the guide frame 20 and the hole in the form of a grill 21.

Теплица собирается из комплекта унифицированных деталей при помощи саморезов, клепки или болтового соединения.The greenhouse is assembled from a set of standardized parts using self-tapping screws, riveting or bolted connections.

Каркас боковой стенки 1 теплицы собирается из секций 2, при этом длина теплицы L равна:The frame of the side wall 1 of the greenhouse is assembled from sections 2, while the length of the greenhouse L is equal to:

L=l×nL = l × n

Где l - длина секцииWhere l is the length of the section

n - количество секцийn - number of sections

Сначала собираются торцевые стенки и секции боковых стен, а затем закрепляются на фундаменте или крепятся в открытом грунте с помощью опор, при этом обе торцевые стенки выставлены параллельно центральной оси теплицы, а секции 2 боковых стенок теплицы устанавливаются под углом 2 -3 градуса к центральной оси теплицы.First, the end walls and sections of the side walls are assembled, and then fixed to the foundation or fixed in the open ground using supports, both end walls are aligned parallel to the central axis of the greenhouse, and sections 2 of the side walls of the greenhouse are set at an angle of 2-3 degrees to the central axis greenhouses.

Каркасы боковых стенок и торцевые стенки соединяются (при помощи саморезов, клепки), затем устанавливают несущую раму 7 с откосами 8, которые крепятся к боковым секциям 2, причем несущую раму устанавливают после каждой секеции.The side wall frames and end walls are connected (using self-tapping screws, riveting), then the supporting frame 7 is installed with slopes 8, which are attached to the side sections 2, and the supporting frame is installed after each section.

После этого каркас теплицы приобретает жесткость пространственной фермы.After this, the frame of the greenhouse acquires the rigidity of a spatial truss.

При монтаже крыши сначала собираются элементы крыши 23 фиг.1. Элемент двускатной крыши представляет собой две секции поз.2 фиг.2, соединенные между собой под углом, равным углу ската крыши при помощи саморезов или клепеи. Элементы крыши 23 устанавливаются поочередно на боковые стенки теплицы и соединяются с ними и между собой. Таких элементов будет п, столько же сколько секций на одной боковой стенке.When installing the roof, the roof elements 23 of FIG. 1 are first assembled. The gable roof element consists of two sections, item 2 of figure 2, connected to each other at an angle equal to the angle of the roof slope using self-tapping screws or klepei. Roof elements 23 are installed alternately on the side walls of the greenhouse and are connected to them and to each other. There will be n such elements, as many as sections on one side wall.

Когда каркас теплицы полностью собран, устанавливают светопрзрачное покрытие пленку или поликарбонат.When the frame of the greenhouse is fully assembled, a translucent coating film or polycarbonate is installed.

На боковой поверхности теплицы фиг.5 установлена форточка 19 в направляющей раме 20, в которой она имеет возможность передвижения вдоль стены. Отверстие в виде решетки 21 это вырезана часть ячеек в покрытии из сотового поликарбоната по размеру форточки, как показано на фиг.5 Количество форточек зависит от длины теплицы, их можно устанавливать как с одной стороны, так и с двух сторон.On the side surface of the greenhouse of FIG. 5, a window 19 is installed in the guide frame 20, in which it has the ability to move along the wall. The hole in the form of a lattice 21 is a part of the cells cut out of the cellular polycarbonate coating according to the size of the window, as shown in Fig. 5 The number of windows depends on the length of the greenhouse, they can be installed both on one side and on both sides.

Изготовлен опытный образец теплицы, где светопрзрачным покрытием был использован сотовый поликарбонат. Это покрытие надежнее и долговечнее чем пленка и стекло. На фиг.6. общий вид теплицы с торцевой стороны, на фиг.7 часть теплицы, где на одной из секций выполнена форточка, перемещающаяся вдоль стены и отверстие в виде решетки.A prototype of a greenhouse was made where cellular polycarbonate was used with a translucent coating. This coating is more reliable and durable than film and glass. In Fig.6. a general view of the greenhouse from the front side; in Fig. 7, a part of the greenhouse, where on one of the sections a window is made that moves along the wall and a hole in the form of a lattice.

Учитывая, что большая часть конструкции выполнена из одинаковых секций, то монтаж теплицы был выполнен двумя рабочими в течение одного рабочего дня.Given that most of the construction is made of identical sections, the installation of the greenhouse was performed by two workers within one working day.

Установка связующих элементов в секции в определенном направлении и в каркасах торцевых стенок, как показано на чертеже фиг.1, 2, 4 дало возможность надежно закрепить листы поликарбоната, а это позволило сохранить оптимальные температуры на весь период созревания урожая, увеличить устойчивость к ветрам, что очень важно для северных районов России.The installation of the connecting elements in the section in a certain direction and in the frameworks of the end walls, as shown in the drawing of figures 1, 2, 4 made it possible to securely fasten the polycarbonate sheets, and this made it possible to maintain optimal temperatures for the entire period of ripening of the crop, to increase wind resistance, which very important for the northern regions of Russia.

Определенное расположение связующих элементов в секции 2 фиг.2 выполнило не только техническую задачу такую как равномерно гасить и распределять нагрузку, но и выглядеть теплице очень оригинально.The specific arrangement of the connecting elements in section 2 of FIG. 2 fulfilled not only a technical task, such as damping and distributing the load evenly, but also looking like a very original greenhouse.

Claims

1. A greenhouse containing a sectional frame, end walls, a gable roof and a translucent coating, characterized in that the section is a rectangular frame connected inside by connecting elements that form the letter M, while the side wall is located at an angle of 2- to the central axis of the greenhouse 3 °.

2. A greenhouse according to claim 1, characterized in that a supporting frame with slopes is installed inside the greenhouse.

3. The greenhouse according to claim 1, characterized in that the end wall has a door block, while the door opens outward and has connecting elements made in the form of a rhombus.

4. The greenhouse according to claim 1, characterized in that the gable roof is made of elements consisting of two sections connected at an angle.

5. The greenhouse according to claim 1, characterized in that it has a window with the ability to move along the wall, and the hole is made in the form of a lattice.
