Abstract

The present invention relates to a sofa having an adjustable auxiliary backrest, which comprises a backrest moving at free angles and the auxiliary backrest free to move all over the backrest, thereby meeting the backrest arrangement requirements of a user. In a normal sofa at least comprising a backrest, an armrest, and a seat portion, an auxiliary backrest (10) is divided into an upper body (12) and a lower body (14) with a finishing line (16) as the boundary thereof, wherein the upper body (12) is free to transform at various angles with respect to the lower body (14), and a weight insertion body (20) for fixing the auxiliary backrest (10) to the sofa is fixed to the bottom surface of the auxiliary backrest (10). An insertion groove (42) for receiving the weight insertion body (20) is formed on a portion in which a sofa backrest (102) and a seat portion (104) of the sofa (100) meet. Therefore, the auxiliary backrest can be fixedly arranged all over the backrest or armrest of the sofa by inserting thereinto the weight insertion body of the auxiliary backrest free to move and arrange. The user can arrange the auxiliary backrest of the sofa at a desired location, thereby increasing the favorability of use of the sofa and a feeling of well-being. The auxiliary backrest is divided vertically and vertically doubly so that the upper and lower bodies can be adjusted in the angle. Therefore, the user can set the auxiliary backrest at a desired angle and use the same, thereby increasing a feeling of comfort in the use of the sofa and a greater sense of relaxation.

Description

배치가 자유로운 보조 등받이를 구비한 소파{Sofa with an adjustable sub-backrest}Sofa with an adjustable backrest {Sofa with an adjustable sub-backrest}

본 발명은 소파용 등받이로서, 특히 등받이 자체가 자유로운 각도로 변화되며 등받이 전체에 걸쳐서 이동이 자유로운 보조 등받이로 구성되어, 사용자의 등받이 배치 요구에 부응하는, 배치가 자유로운 보조 등받이를 구비한 소파에 관한 것이다.The present invention relates to a sofa having a freely arranged auxiliary backrest, which responds to a user's needs for placement of a backrest, which is composed of an auxiliary backrest in which the backrest itself is changed at a free angle and moves freely over the entire backrest. will be.

소파 (sofa)란 등받이와 팔걸이가 있는 길고 푹신한 의자를 말한다. 소파는 인간이 직립보행함으로써 생긴 피로와 인체의 휴식을 위하여 제작된 가구이다. 의자에서 파생된 가구이며 사전적 의미로 두 사람 이상이 앉을 수 있는 긴 의자로서 18세기에 이르러서야 현재의 소파와 같은 형태의 제품이 나타나기 시작하였다. Sofa (sofa) is a long, fluffy chair with a back and armrests. A sofa is a piece of furniture made for the human body to rest from fatigue caused by walking upright. It is a furniture derived from a chair, and in a lexicographic sense, two or more people can sit on it, and it wasn't until the 18th century that products like sofas began to appear.

기원전 7세기 경부터 사용된‘트리클리니움(triclinium: 세 개의 긴 의자)은 고대 로마 주택에서 격식을 차린 만찬이 이루어지는 식당에 배치되는 긴 의자로서 비스듬히 누워서 식사를 하는 소파를 말한다. 즉 카우치에 참석자들이 각각 세 명씩 자리를 잡고 왼쪽 팔꿈치를 카우치에 괴고 비스듬히 누워 식사를 하는, 격식을 차린 로마 만찬에서 사용되는 소파이다(도 12 참조).Tritricium (three chaise longues), used since the 7th century BC, refers to a sofa that sits at an angle and sits on a dining table in an ancient Roman house where a formal dinner is held. That is, it is a sofa used in a formal Roman supper where three attendees each sit on the couch and lie down on the couch with their left elbow and dine at an angle (see Fig. 12).

그러나 상기 ‘트리클리니움은 푹신감이 떨어져 안락한 상태를 유지하지 못하였다. 오늘날과 유사한 소파를 사용한 곳은 고대 술탄들의 아랍권이다. 오랜동안 이 소파는 부유하고 행운이 따르는 사람들만이 사용하는 사치품이었다. 산업 혁명과 함께 이 가구는 널리 보급되어 서양에서 새로 개발된 중산층 가정의 일부가 되었다. However, the 'triclinium was not fluffy and could not maintain a comfortable state. It is the Arabs of the ancient Sultans who used sofas similar to today. For a long time, this sofa was a luxury used only by wealthy and lucky people. With the Industrial Revolution, the furniture became widespread and became part of the newly developed middle class family in the West.

일반적으로 소파는 가정의 거실, 즉 문화의 공간으로 가족들이 모여 대화나 오락, 휴식, 손님접대의 공간에 주로 배치된다. 그 이후로, 소파는 거의 모든 사람들에게 필수적이 되었고, 실내의 거실 뿐만 아니라 침실, 테라스 및 정원에서도 배치되고 있다. In general, the sofa is a living room of the home, that is, a space of culture, where families are gathered and placed mainly in a space for conversation, entertainment, relaxation, and hospitality. Since then, sofas have become essential to almost everyone, and have been deployed in bedrooms, terraces and gardens as well as indoor living rooms.

소파의 일반적인 구조로서, 좌판과 등판과 팔걸이의 기본틀을 이루는 골조를 배치하고, 이 골조 외면에 안락한 쿠션을 주기 위한 스펀지 등의 쿠션재가 충전되고 그 표면에 가죽이나 인조피혁, 천 등으로 감싸서 마감하여 완성된다.As a general structure of a sofa, the frame that forms the basic frame of the seat plate, back plate, and armrests is filled with cushioning material such as a sponge to give a comfortable cushion to the outer surface of the frame, and the surface is wrapped with leather, artificial leather, cloth, etc. Is completed.

종래의 소파는 다음과 같은 불편함과 문제가 있다. 도 13 내지 도 15를 참조하여 설명한다. Conventional sofas have the following inconveniences and problems. This will be described with reference to FIGS. 13 to 15.

1. 종래의 소파는 도 13에서와 같이, 등받이를 높게 하고 팔걸이를 낮게 배치한 디자인을 하고 있는데, 사용자는 장시간 사용으로 인해 소파 디자인에 싫증을 내게 되고 쉬는 동안 소파가 주는 안락함보다는 짜증을 유발하게 되어 이를 바꾸려는 충동을 느끼게 된다. 따라서 결국은 소파를 새로 구입함에 따른 교환비용이 발생한다.1. Conventional sofas have a high backrest and low armrest design, as shown in FIG. 13, and the user is fed up with the sofa design due to long time use and causes irritation rather than the comfort provided by the sofa during rest. Becomes the urge to change it. Therefore, in the end, the replacement cost is incurred when a new sofa is purchased.

2. 종래의 소파는 도 14에서와 같이, 고급 소파 이미지를 위하여 등받이를 낮게 디자인한 소파이다. 그리고 사용자의 장시간 사용에 따른 물품에 대한 염증을 해소하고 신선감을 연출하기 위하여, 등받이 상부에 몇 개의 보조 등받이를 고정 배치한 디자인을 제공하고 있다. 그러나 이 보조 등받이도 당초 제작된 소파에서 그 배치를 변용하지 못하는 단점이 있다. 2. The conventional sofa is a sofa having a low back design for a high-quality sofa image, as shown in FIG. 14. In addition, a design in which several auxiliary backrests are fixedly placed on the upper backrest is provided to solve the inflammation caused by the user's long-term use and to produce freshness. However, this auxiliary backrest also has the disadvantage of not being able to change its layout on the original sofa.

3. 종래의 소파는 도 15에서와 같이, 등받이와 좌부를 일체화하고 팔걸이를 생략하게 디자인한 소파를 제공하고 있는데, 이것도 역시 매우 높게 배치한 등받이이고 이 등받이에 어떠한 부가물을 배치하거나 등받이 자체를 변형시킬 수 없어 사용자의 소파 사용에 대한 어떠한 생동감도 연출하지 못하는 문제가 있다. 3. The conventional sofa provides a sofa designed to integrate the backrest and the left side and omit the armrest, as shown in FIG. 15. This is also a very high backrest, and any attachment to the backrest or the backrest itself There is a problem in that it cannot be transformed and thus cannot produce any vividness of the user's use of the sofa.

결국, 이들 소파의 경우, 처음 디자인된 등받이와 팔걸이는 그 형태를 바꿀 수 없는 구조로 되어 있어, 새로 구입한 소파가 주는 만족감이 시간이 흐를수록 떨어져서 다른 새로운 디자인의 소파를 구입함에 따른 교환비용이 소요되는 문제가 있다.In the end, for these sofas, the backrest and armrests that were designed for the first time have a structure that cannot change its shape, so the satisfaction of the newly purchased sofas decreases over time and the exchange cost of purchasing another new sofa design There is a problem.

상기 종래의 소파에서 나타나는 보조 등받이의 자유로운 배치가 어려운 문제를 해결하기 위하여 본 발명은 다음과 같은 소파를 제공한다. The present invention provides the following sofa in order to solve the problem that the free placement of the auxiliary backrest shown in the conventional sofa is difficult.

적어도 등받이와 팔걸이와 좌석부를 포함하여 구성되는 통상의 소파에 있어서, In a conventional sofa comprising at least a backrest, armrests and seats,

마감선을 경계로 상부체와 하부체로 구분되며, 이 상부체는 상기 하부체에 대하여 여러 각도로 변형이 자유로운 보조 등받이와,It is divided into an upper body and a lower body with a boundary of the finishing line, and this upper body is freely deformable at various angles to the lower body,

이 보조 등받이의 저면에는 보조 등받이를 소파에 고정유지하는 중량 삽입체가 고정되고, On the bottom surface of the auxiliary backrest, a weight insert is fixed to hold the auxiliary backrest on the sofa,

소파의 소파 등받이와 좌석부가 만나는 부위에 상기 중량 삽입체를 받아들이는 삽입홈이 형성되어 이루어진다.An insertion groove for receiving the weight insert is formed at a portion where the sofa backrest and the seat portion of the sofa meet.

이러한 구성에 더하여, 상기 중량 삽입체는 적어도 2mm ~ 5mm 범위의 두께가 있는 금속판으로 하는 것이 좋고, 상기 상부체 내의 상골조와 하부체 내의 하골조 양측면에는 각도 조절이 가능한 힌지에 의하여 상호 연결고정되는 것과, 상기 상부체와 하부체의 골조는 다수 개의 가로대와 세로대를 이용하여 그 골격을 이루는 것이 바람직하다.In addition to this configuration, the weight insert is preferably made of a metal plate having a thickness in the range of at least 2 mm to 5 mm, and both sides of the upper frame in the upper body and the lower frame in the lower body are interconnected and fixed by hinges capable of angle adjustment. In addition, it is preferable that the skeleton of the upper body and the lower body form a skeleton using a plurality of cross bars and vertical bars.

본 발명의 특징은 등받이 자체가 상부체와 하부체로 구분되고 이들은 상호 몇 단계의 다른 각도로 배치되며, 등받이와 팔걸이 저부에는 삽입홈이 형성되어, 이 삽입홈에 보조 등받이의 중량 삽입체가 삽입됨으로써 보조 등받이의 배치 위치를 자유롭게 변용 사용이 가능하다는 점이다. 이로 인하여 소파 사용자의 행복감, 안락감, 휴식감을 높이는 효과가 있다.The feature of the present invention is that the backrest itself is divided into an upper body and a lower body, and they are arranged at different angles from each other, and an insertion groove is formed at the bottom of the backrest and armrests, thereby assisting the insertion of the weight insert of the auxiliary backrest into the insertion groove. It is that the position of the backrest can be changed freely. This has the effect of increasing the happiness, comfort and relaxation of the sofa user.

본 발명의 배치가 자유로운 소파용 등받이는 다음과 같은 효과가 있다.The back of the sofa for free placement of the present invention has the following effects.

1. 고급 소파에서 흔히 나타나는 등받이와 팔걸이의 높이가 같아 매우 우아한 느낌을 연출한다.1. The height of the backrest and armrests, which are common on high-end sofas, is very elegant.

2. 비교적 낮은 높이의 등받이와 팔걸이의 하부에, 이동배치가 자유로운 보조 등받이의 중량 삽입체를 삽입하여 소파 등받이나 팔걸이 전체에 걸쳐서 고정 배치할 수 있으므로, 사용자가 원하는 위치에 소파의 보조 등받이를 배치할 수 있어 소파의 사용 호감도가 높고 행복감을 증강하게 된다.2. Since the weight insert of the auxiliary backrest that can be moved freely is inserted into the lower backrest of the relatively low height and the armrest, it can be fixedly placed over the entire backrest or armrest, so that the user places the auxiliary backrest of the sofa in the desired position. It is possible to use the sofa and enhance the feeling of happiness.

3. 보조 등받이는 상하 이중으로 구분되어 상호 각도 조절이 가능하므로 사용자가 원하는 각도로 보조 등받이를 세팅하여 사용할 수 있어, 사용자의 소파의 사용 안락감과 휴식감을 높인다.3. Since the auxiliary backrest is divided into upper and lower doubles and can adjust the mutual angle, the user can set and use the auxiliary backrest at the desired angle, thereby increasing the user's comfort and relaxation of the sofa.

도 1은 본 발명의 보조 등받이를 나타낸 사시도,
도 2는 본 발명의 보조 등받이를 나타낸 측면도,
도 3은 본 발명의 보조 등받이를 나타낸 저면도,
도 4는 본 발명의 보조 등받이를 구성하는 일 부품인 하부체를 나타낸 사시도,
도 5는 본 발명의 보조 등받이의 내부 프레임을 구성하는 상골조와 하골조가 힌지에 의하여 연결된 상태를 나타낸 사시도,
도 6은 본 발명의 보조 등받이의 상부체와 하부체를 연결 고정하는 각도 조정이 가능한 힌지를 나타낸 사시도,
도 7은 본 발명의 다른 변용례의 보조 등받이 골조 전체 얼개를 나타낸 사시도,
도 8은 본 발명의 다른 변용례의 보조 등받이 골조 전체 얼개를 나타낸 배면도,
도 9는 본 발명의 보조 등받이의 중량물 삽입체가 소파 본체에 삽입되는 상태를 설명하기 위한 소파 골조의 일부를 나타낸 사시도,
도 10 및 도 11은 본 발명의 보조 등받이가 소파에 사용되는 상태를 나타낸 각각의 사시도,
도 12는 소파의 기원을 설명하기 위한 로마시대의 트리클리니움을 나타내는 도면,

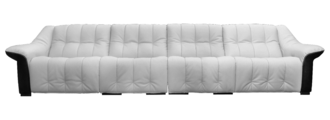

도 13은 종래의 소파의 일종으로서 등받이가 높게 디자인된 소파를 나타낸 도면,
도 14는 종래의 소파의 일종으로서 등받이를 낮게 하고 그 상부에 보조 등받이를 배치한 소파를 나타낸 도면,
도 15는 종래의 소파의 일종으로서 등받이와 좌부를 일체화하고 팔걸이를 생략하게 디자인한 소파를 나타낸 도면이다.1 is a perspective view showing an auxiliary backrest of the present invention,
Figure 2 is a side view showing the auxiliary backrest of the present invention,
Figure 3 is a bottom view showing the auxiliary backrest of the present invention,
Figure 4 is a perspective view showing a lower body that is a part of the auxiliary backrest of the present invention,
5 is a perspective view showing a state in which the upper frame and the lower frame constituting the inner frame of the auxiliary backrest of the present invention are connected by a hinge,
Figure 6 is a perspective view showing an angle-adjustable hinge for connecting and fixing the upper body and the lower body of the auxiliary backrest of the present invention,
Figure 7 is a perspective view showing the entire back frame of the auxiliary back frame of another variation of the present invention,
Figure 8 is a rear view showing the entire back frame of the auxiliary backrest frame of another variation of the present invention,
9 is a perspective view showing a part of a sofa frame for explaining a state in which the weight insert of the auxiliary backrest of the present invention is inserted into the sofa body,
10 and 11 are each perspective view showing a state in which the auxiliary backrest of the present invention is used for a sofa,
12 is a view showing the Triclinium of the Roman period to explain the origin of the sofa,
13 is a view showing a sofa with a high backrest designed as a kind of a conventional sofa;
14 is a view of a sofa with a lower backrest and an auxiliary backrest disposed thereon as a kind of a conventional sofa;
15 is a view showing a sofa designed to integrate the backrest and the left part and omit the armrest as a kind of a conventional sofa.

이하, 첨부한 도면을 참조하여 본 발명의 배치가 자유로운 보조 등받이를 구비한 소파에 대하여 상세하게 설명한다. 도 1 내지 도 3을 참조한다. 이들 도면은 본 발명의 보조 등받이의 외관을 나타내고 있다. 본 발명의 보조 등받이(10)는 마감선(16)을 경계로 상부체(12)와 하부체(14)라는 두 부분으로 구분된다. 보조 등받이(10)의 저면에는 후술하는 소파 본체의 삽입홈에 끼워져서 보조 등받이(10)를 소파에 고정유지하는 중량 삽입체(20)가 고정된다. 도 4를 참조한다. 이 중량 삽입체(20)는 보조 등받이(10)를 소파에 고정하면서 그 상태를 유지하여야 하므로 어느 정도 무게가 있는 중량체로 제작하여야 한다. 본 발명의 중량 삽입체(20)는 주로 어느 정도 두께가 있는 금속판을 채택하고 있다. 이 중량 삽입체(20)는 보조 등받이(10)의 골조 중 하부체(14) 내부의 하골조(15)의 저면에 볼트 등의 고정수단으로 고정된다. Hereinafter, with reference to the accompanying drawings will be described in detail with respect to the sofa equipped with an auxiliary backrest freely arranged. See FIGS. 1 to 3. These drawings show the appearance of the auxiliary backrest of the present invention. The auxiliary backrest 10 of the present invention is divided into two parts, the upper body 12 and the lower body 14, with the finishing line 16 as a boundary. A weight insert 20 is fixed to the bottom surface of the auxiliary backrest 10 to be inserted into the insertion groove of the sofa body, which will be described later, to hold the auxiliary backrest 10 on the sofa. See FIG. 4. This weight insert 20 is to be made of a weight body with a certain weight because the auxiliary backrest 10 must be maintained on the sofa while maintaining its state. The weight insert 20 of the present invention mainly adopts a metal plate having a certain thickness. The weight insert 20 is fixed to the bottom surface of the lower frame 15 inside the lower body 14 of the frame of the auxiliary backrest 10 with a fixing means such as a bolt.

도 5는 본 발명의 보조 등받이의 내부 프레임을 구성하는 상골조와 하골조가 힌지에 의하여 연결된 상태를 나타낸 사시도이다. 상부체(12) 내의 상골조(13)와 하부체(14) 내의 하골조(15) 양측면에는 각도 조절이 가능한 힌지(30)에 의하여 상호 연결고정된다. 이로써 상기 힌지(30)는 일정 각도로 회전이 자유롭게 작동할 수 있으므로 상부체(12)와 하부체(14)는 상호 일정한 범위로 각도가 조절되면서 그 조절된 상태를 유지한다. 하부체(14)는 중량 삽입체(20)에 의하여 소파 본체에 고정되어 있므르로 보조 등받이(10)가 소파 상에서 임의 이탈되는 일은 없다. 이때 어떤 설정된 각도에서 다른 각도로 변경을 원할 경우에는, 보조 등받이(10)는 소파에 중량 삽입체(20)에 의하여 단단히 고정되어 있으므로, 인위적인 물리력을 상기 상부체(12)에 가하면 이 상부체(12)는 상기 하부체(14)에 대하여 원하는 방향으로 또 각도로 변경이 가능하게 된다. 도 6은 본 발명의 보조 등받이의 상부체와 하부체를 연결 고정하는 각도 조정이 가능한 힌지를 나타낸 사시도이다. 도 6을 참조하면, 상기 힌지(30)는 샤프트(32)에 의하여 상호 고정되면서 일정 각도씩 변형이 가능한 고정편(34)과 가동편(36)으로 구성된다. 이들 고정편(34)과 가동편(36)에는 다른 물체에 고정되기 위한 다수개의 볼트구멍(38)이 형성되어 있다.5 is a perspective view showing a state in which the upper frame and the lower frame constituting the inner frame of the auxiliary backrest of the present invention are connected by a hinge. The upper skeleton 12 in the upper body 12 and the lower skeleton 15 in the lower body 14 are fixed to each other by hinges 30 that are angle-adjustable. Accordingly, since the hinge 30 can freely rotate at a certain angle, the upper body 12 and the lower body 14 maintain their adjusted state while the angle is adjusted to a certain range. Since the lower body 14 is fixed to the sofa body by the weight insert 20, the auxiliary backrest 10 does not deviate from the sofa. At this time, if you want to change from a predetermined angle to another angle, the auxiliary backrest 10 is securely fixed by the weight insert 20 on the sofa, so if artificial physical force is applied to the upper body 12, this upper body ( 12) is possible to change in the desired direction and angle with respect to the lower body (14). 6 is a perspective view showing a hinge capable of adjusting the angle of connecting and fixing the upper body and the lower body of the auxiliary backrest of the present invention. Referring to FIG. 6, the hinge 30 is composed of a fixed piece 34 and a movable piece 36 capable of being deformed at a predetermined angle while being mutually fixed by the shaft 32. The fixing piece 34 and the movable piece 36 are formed with a plurality of bolt holes 38 for fixing to other objects.

도 7 및 도 8은 본 발명의 보조 등받이(10)의 다른 변용례의 골조 전체 얼개를 나타낸 도면으로서, 이 변용례에서는 상부체(12)와 하부체(14)의 골조를 몇 개의 가로대(17)와 세로대(18)를 이용하여 골격을 이루고 있다. 이렇게 하면 상골조(13)와 하골조(15)를 이루는 프레임 기능으로서 가로대(17)와 세로대(18)를 이용하여 구조체를 이루므로, 제 1실시례에서와 같이, 빈 공간없이 재료가 채워지는 상골조(13)와 하골조(15)에 비하여 재료비를 대폭 절감할 수 있다. 7 and 8 is a view showing the entire frame of another variation of the auxiliary backrest 10 of the present invention, in this variation, the upper body 12 and the lower body 14 of the frame of the crosspiece (17) ) And the vertical bar (18) to form a skeleton. In this way, as the frame function forming the upper frame 13 and the lower frame 15 forms a structure using the cross bar 17 and the vertical bar 18, as in the first embodiment, the material is filled without an empty space. Compared to the upper frame 13 and the lower frame 15, the material cost can be significantly reduced.

도 9는 본 발명의 보조 등받이의 중량물 삽입체가 소파 본체에 삽입되는 상태를 설명하기 위한 소파 골조의 일부를 나타낸 사시도이다. 이 도면에서 부호 40은 소파 프레임이다. 이 프레임(40) 소파 전체의 틀을 만들고 사용자의 중량을 받아들여 지탱하여야 하기 때문에 매우 견고하면서 소파 디자인에 부응하여 골격을 이루도록 제작된다. 9 is a perspective view showing a part of a sofa frame for explaining a state in which the weight insert of the auxiliary backrest of the present invention is inserted into the sofa body. In this figure, reference numeral 40 is a sofa frame. This frame 40 is made to form a skeleton of the sofa in response to the sofa design while being very sturdy because the entire frame of the sofa must be made and supported by the user's weight.

본 발명의 특징은 소파 등받이와 좌판 방석이 만나는 부위의 프레임(40)에 일정 간격(d)을 가지는 삽입홈(42)이 형성된다는 점이다. 이 삽입홈(42)은 전술한 보조 등받이(10)의 저면에 부착된 중량 삽입체(20)를 받아들여 소파에 보조 등받이(10)를 배치할로 되어 있다. 상기 간격(d)은 프레임(40)을 이루는 구성요소의 하나인 상가로대(44)와 하가로대(46) 사이에 만들어진다. 부호 47, 48은 프레임(40)을 이루는 뼈대이다. A feature of the present invention is that the insertion groove 42 having a predetermined distance (d) is formed in the frame 40 of the portion where the sofa backrest and the seat cushion meet. The insertion groove 42 is supposed to accept the weight insert 20 attached to the bottom surface of the aforementioned auxiliary backrest 10 and place the auxiliary backrest 10 on the sofa. The gap (d) is made between the upper stand 44 and the lower stand 46, which is one of the components constituting the frame 40. Reference numerals 47 and 48 denote a frame 40.

도 10 및 도 11은 본 발명의 보조 등받이가 소파(100)에 사용되는 상태를 나타낸 각각의 사시도이다. 이들 도면에서 부호 100은 통상의 소파이다. 이 소파(100)의 등받이(102)와 팔걸이(106)는 그 높이가 낮고 각각 같은 높이로 디자인되어 고급스러운 분위기를 연출하고 있다. 이러한 소파에 있어서 본 발명의 보조 등받이(10)는 상기 삽입홈(42)에 중량 삽입체(20)를 삽입하여 보조 등받이(10)를 소파(100)에 고정 유지한다. 부호 104는 통상의 좌석부이다.10 and 11 are respective perspective views showing a state in which the auxiliary backrest of the present invention is used for the sofa 100. In these drawings, reference numeral 100 is an ordinary sofa. The backrest 102 and the armrest 106 of this sofa 100 are low in height and are designed to have the same height to create a luxurious atmosphere. In such a sofa, the auxiliary backrest 10 of the present invention maintains the auxiliary backrest 10 fixed to the sofa 100 by inserting the weight insert 20 into the insertion groove 42. Reference numeral 104 is a normal seat portion.

이러한 상태, 즉 도 10에 도시한 상태로 오랜동안 소파을 사용하여 오다가 보조 등받이(10)의 배치 위치가 싫증이 날 때에, 상기 삽입홈(42)으로부터 중량 삽입체(20)를 빼내면 보조 등받이(10)가 자연스럽게 삽입홈(42)으로부터 이탈되어 자유로운 상태가 된다. 이어서 보조 등받이(10)를 배치하고 싶은 위치를 선정하고 전술한 동작으로, 등받이와 팔걸이가 만나는 부위에 형성된 삽입홈(42)에 상기 중량 삽입체(20)를 삽입하여 보조 등받이(10)의 배치 위치를 변경하면 된다.In this state, that is, when using the sofa for a long time in the state shown in FIG. 10 and the position of the auxiliary backrest 10 is tired, when the weight insert 20 is removed from the insertion groove 42, the auxiliary backrest (10) is naturally detached from the insertion groove (42) to be free. Subsequently, the position of the auxiliary backrest 10 is selected by inserting the weight insert 20 into the insertion groove 42 formed in the region where the backrest and the armrest meet, by selecting a position where the auxiliary backrest 10 is to be disposed. Just change the location.

또 상기 보조 등받이(10)는 상부체(12)와 하부체(14)의 두 부분으로 구성되어 하부체(14)에 대하여 상부체(12)가 이루는 각도 변경을 자유롭게 설정할 수 있어 배게의 기능도 겸하는 것이다. In addition, the auxiliary backrest 10 is composed of two parts of the upper body 12 and the lower body 14, so that the angle change formed by the upper body 12 with respect to the lower body 14 can be freely set, so that the function of the pillow is also provided. It is to be humble.

이와 같이 본 발명의 배치가 자유로운 보조 등받이를 구비한 소파는, 간단한 구조로 보조 등받이(10)를 소파(100) 상에서 자유롭게 배치가 가능하여 사용자의 행복감을 증강하며, 보조 등받이(10)의 상부체(12) 각도를 자유롭게 변경할 수 있으므로 사용자의 휴식감이 높아진다.As described above, the sofa provided with the auxiliary backrest freely arranged in the present invention can freely arrange the auxiliary backrest 10 on the sofa 100 with a simple structure, thereby enhancing the user's happiness, and the upper body of the auxiliary backrest 10 (12) Since the angle can be changed freely, the user's feeling of relaxation increases.

10 : 보조 등받이 12 : 상부체
13 : 상골조 14 : 하부체
15 : 하골조 16 : 마감선
17 : 가로대 18 : 세로대
20 : 중량 삽입체 30 : 힌지
32 : 샤프트 34 : 고정편
36 : 가동편 38 : 볼트구멍
40 : 프레임 42 : 삽입홈
44 : 상가로대 46 : 하가로대
47, 48 : 뼈대 100 : 소파
102 : 등받이 104 : 좌석부
106 : 팔걸이10: auxiliary backrest 12: upper body
13: upper frame 14: lower body
15: lower frame 16: finish line
17: crossbar 18: vertical bar
20: weight insert 30: hinge
32: shaft 34: fixed piece
36: movable piece 38: bolt hole
40: frame 42: insertion groove
44: Sangaro University 46: Hagar University
47, 48: skeleton 100: sofa
102: backrest 104: seat
106: armrest

Claims (4)

적어도 등받이와 팔걸이와 좌석부를 포함하여 구성되는 통상의 소파에 있어서,
마감선(16)을 경계로 상부체(12)와 하부체(14)로 구분되며, 이 상부체(12)는 상기 하부체(14)에 대하여 여러 각도로 변형이 자유로운 보조 등받이(10)와,
이 보조 등받이(10)의 저면에는 보조 등받이(10)를 소파에 고정유지하는 중량 삽입체(20)가 고정되고,
소파(100)의 소파 등받이(102)와 좌석부(104)가 만나는 부위에 상기 중량 삽입체(20)를 받아들이는 삽입홈(42)이 형성되어 이루어진 것을 특징으로 하는 배치가 자유로운 보조 등받이를 구비한 소파.
In a conventional sofa comprising at least a backrest, armrests and seats,
It is divided into the upper body 12 and the lower body 14 with the finishing line 16 as a boundary, and the upper body 12 is provided with an auxiliary backrest 10 that is free to deform at various angles with respect to the lower body 14. ,
On the bottom surface of the auxiliary backrest 10, a weight insert 20 for holding the auxiliary backrest 10 fixed to a sofa is fixed,
Equipped with an auxiliary backrest freely arranged, characterized in that the insertion groove 42 for receiving the weight insert 20 is formed at a portion where the sofa backrest 102 and the seat 104 of the sofa 100 meet. One sofa.
청구항 1에 있어서, 상기 중량 삽입체(20)는 적어도 2mm ~ 5mm 범위의 두께가 있는 금속판인 것을 특징으로 하는 배치가 자유로운 보조 등받이를 구비한 소파.
The method according to claim 1, wherein the weight insert 20 is at least 2mm ~ 5mm range of the thickness of the metal plate, characterized in that the arrangement is provided with a free seat back sofa.
청구항 1에 있어서, 상기 상부체(12) 내의 상골조(13)와 하부체(14) 내의 하골조(15) 양측면에는 각도 조절이 가능한 힌지(30)에 의하여 상호 연결고정되는 것을 특징으로 하는 배치가 자유로운 보조 등받이를 구비한 소파.
The method according to claim 1, Arrangement characterized in that the upper frame (12) in the upper frame (13) and the lower frame (15) in the lower body (14) both sides are fixed to each other by an adjustable hinge (30). Sofa with free auxiliary backrest.
청구항 1에 있어서, 상기 상부체(12)와 하부체(14)의 골조는 다수 개의 가로대(17)와 세로대(18)를 이용하여 그 골격을 이루는 것을 특징으로 하는 배치가 자유로운 보조 등받이를 구비한 소파.The method according to claim 1, wherein the skeleton of the upper body 12 and the lower body 14 is provided with a freely arranged auxiliary backrest characterized in that it forms a skeleton using a plurality of cross bars (17) and vertical bars (18). Sofa.
