Abstract

본 고안은 길이와 각도 조절이 가능한 휴대용 조명장치에 관한 것으로, 고정이 가능한 곳에 고정하여 사용하거나 고정장치를 탈착해서 평평한 곳에 세워서 사용하여 주변의 시야를 확보하기 어려운 야간 및 어두운 곳에서나 빛이 있지만 밝기가 약해 더 밝게 보고 싶을 때 밝기를 조절하여 사용할 수 있도록 구성된 길이와 각도 조절이 가능한 휴대용 조명장치를 제공한다. 조명과 연결된 전선줄을 감은 고무덮개(2)를 사용하여 원하는 대로 각도와 3단 조절봉(3)을 사용하여 길이를 조절할 수 있도록 함으로써 조명이 필요한 곳에서 이용할 때 용이하고 편리하게 사용할 수 있는 효과가 있다. 또한, 고정장치를 이용하여 어디든 고정해두고 사용할 수 있도록 하고 고정장치(7)를 나사(6)와 홈(10)을 이용하여 탈착이 가능하도록 구성하여 사용함에 있어서 편리함을 높인 휴대용 조명장치를 제공한다.The present invention relates to a portable lighting device capable of adjusting the length and angle of a portable lighting apparatus, which is fixed at a place where it can be fixed, or is installed in a flat place by using a fixing device, The portable light illuminating device can be adjusted in length and angle so that it can be used by adjusting brightness when it is desired to be brighter. By using the rubber cover (2) with the wires connected to the light, you can adjust the length by using the angle and the 3-step adjusting rod (3) as desired, have. Also, a portable lighting apparatus having increased convenience in using the fixing device 7 by being fixed and attachable to any place using a fixing device so that the fixing device 7 can be attached and detached using screws 6 and grooves 10 do.

Figure utm00001
Figure utm00001

Description

길이와 각도조절이 용이하고 고정장치 탈부착이 가능한 휴대용 조명장치{Length and angle control Portable lighting device}TECHNICAL FIELD [0001] The present invention relates to a portable lighting device capable of easily adjusting a length and an angle,

본 고안은 길이와 각도 조절이 가능한 휴대용 조명장치에 관한 것으로, 좀 더 구체적으로는 고정장치를 부착하여 어디든 고정하여 사용하거나 고정장치를 탈착하여 평평한 곳에 세워서 사용해서 주변의 시야를 확보하기 어려운 야간 및 어두운 곳에서나 빛이 있지만 밝기가 약해 더 밝게 보고 싶을 때 밝기를 조절하여 사용할 수 있도록 구성된 길이와 각도 조절이 가능한 휴대용 조명장치에 관한 것이다.More particularly, the present invention relates to a portable lighting device capable of adjusting the length and angle, and more particularly, to a portable lighting device capable of adjusting the length and the angle of the portable device, And more particularly, to a portable lighting device capable of adjusting the length and the angle of the portable device so that the brightness of the portable device can be adjusted by adjusting the brightness of the portable device when the user wants to see the device with brighter light.

실내외의 조명을 위해 사용되는 형광등이나 백열전구 또는 할로겐램프나 나트륨램프와 같은 종래의 조명장치는, 일단 소비전력량이 많고 수명이 짧아 자주 교체해야 하는 단점이 있다. 특히 우리 주변에 많이 사용되고 있는 형광램프나 백열전구는 수명이 짧음은 물론 내구성이 약해 쉽게 깨질 수 있어 안전사고의 위험이 있고 환경오염의 문제도 안고 있다. Conventional lighting devices such as fluorescent lamps, incandescent lamps, or halogen lamps or sodium lamps used for indoor / outdoor lighting have disadvantages in that they have a large amount of power consumption and short life span. In particular, fluorescent lamps and incandescent lamps which are widely used around us are not only short in life span but also have a low durability and can be easily broken, thus posing a risk of safety accidents and environmental pollution.

이에, 최근에는 엘이디(LED : Light Emitting Diode)를 이용한 휴대용 조명장치 등이 활발히 개발 및 상품화되고 있다. 이러한 LED 조명장치는 형광램프나 백열전구에 비하여 내구성이 강해 깨질 염려가 없고, 반영구적으로 사용할 수 있으며 소비전력이 작아 그만큼 경제적이다. In recent years, portable lighting devices using LEDs (Light Emitting Diodes) have been actively developed and commercialized. These LED lighting devices have more durability than fluorescent lamps and incandescent lamps, so that they can be used semi-permanently without any risk of breaking down.

그런 LED 조명을 사용하여 휴대성이 좋은 휴대용 조명장치에 많이 쓰이고 있다.Such LED lights are used in portable light devices with good portability.

특허문헌 1 : 국내등록실용신안공보 등록번호 제20-0463130호 "각도 조절이 가능한 휴대용 조명장치"Patent Document 1: Korean Registered Utility Model Registration No. 20-0463130 "Portable Lighting Device with Angle Adjustment"

본 고안은 길이와 각도 조절이 가능한 휴대용 조명장치에 관한 것으로, 좀 더 구체적으로는 거울 및 의복 등에 간단히 고정하여 주변의 시야를 확보하기 어려운 야간 및 어두운 곳에서나 빛이 있지만 밝기가 약해 더 밝게 보고 싶을 때 밝기를 조절하여 사용할 수 있도록 구성된 길이와 각도 조절이 가능한 휴대용 조명장치를 제공하는 것을 목적으로 한다.The present invention relates to a portable lighting device capable of adjusting a length and an angle, and more specifically, it is difficult to secure a field of view by fixing it to a mirror and clothes easily, And it is an object of the present invention to provide a portable lighting apparatus which can be adjusted in length and angle so that brightness can be adjusted and used.

조명과 연결된 선을 길이와 각도를 원하는 대로 조절할 수 있도록 함으로써 원하는 곳을 비출 때 용이하고 편리하게 사용할 수 있는 휴대용 조명장치를 제공하는 것을 목적으로 한다.And it is an object of the present invention to provide a portable lighting device that can be easily and conveniently used when a desired place is illuminated by allowing a length and an angle of a line connected to the lighting to be adjusted as desired.

또한, 고정장치를 이용하여 어디든 고정해두고 사용할 수 있도록 하고 고정장치를 탈착할 수 있도록 형성하여 사용함에 있어서 불편함 해소하는 것을 목적으로 한다.It is also an object of the present invention to solve the inconvenience in using a fixing device so that it can be fixed and used anywhere and can be detachably attached.

각도를 조절할 수 있도록 고무로 된 덮개와 조명을 연결하고, 3단 조절이 가능한 지지대를 사용하여 길이 조절을 가능하게 한다. 또한, 고정장치를 탈부착이 가능하도록 하여 원하는 상황에 맞게 세워놓기도 하고 고정해서 사용할 수 있도록 제공한다.Connect the rubber cover and the light to adjust the angle, and adjust the length by using a three-stage adjustable support. Also, the fixing device can be attached and detached, so that it can be set up in accordance with a desired situation and fixedly used.

본 고안은 길이와 각도 조절이 가능한 휴대용 조명장치에 관한 것으로, 고정이 가능한 곳에 고정하여 사용하거나 고정장치를 탈착해서 평평한 곳에 세워서 사용하여 주변의 시야를 확보하기 어려운 야간 및 어두운 곳에서나 빛이 있지만 밝기가 약해 더 밝게 보고 싶을 때 밝기를 조절하여 사용할 수 있는 효과가 있다.The present invention relates to a portable lighting device capable of adjusting the length and angle of a portable lighting apparatus, which is fixed at a place where it can be fixed, or is installed in a flat place by using a fixing device, It is effective to adjust the brightness when it is desired to be brighter.

조명과 연결된 선을 원하는 대로 길이와 각도를 조절할 수 있도록 함으로써 조명이 필요한 곳을 비출 때 편리하게 사용할 수 있는 효과가 있다.By adjusting the length and angle of the line connected to the lighting as desired, there is an advantage that it can be conveniently used when illuminating necessary places.

또한, 고정장치를 이용하여 어디든 고정해두고 사용할 수 있도록 하고 고정장치를 탈착할 수 있도록 형성하여 사용함에 있어서 불편함을 해소하는 효과가 있다. In addition, there is an effect of eliminating the inconvenience in using the fixing device so that it can be fixed and used anywhere by using the fixing device and can be detachably attached.

3단 조절봉(3)을 다 합치고 고정장치(7)를 분리하면 작은 크기로 휴대하기 간편해진다.By combining the three-stage adjusting rods (3) and detaching the fixing device (7), it is easy to carry with small size.

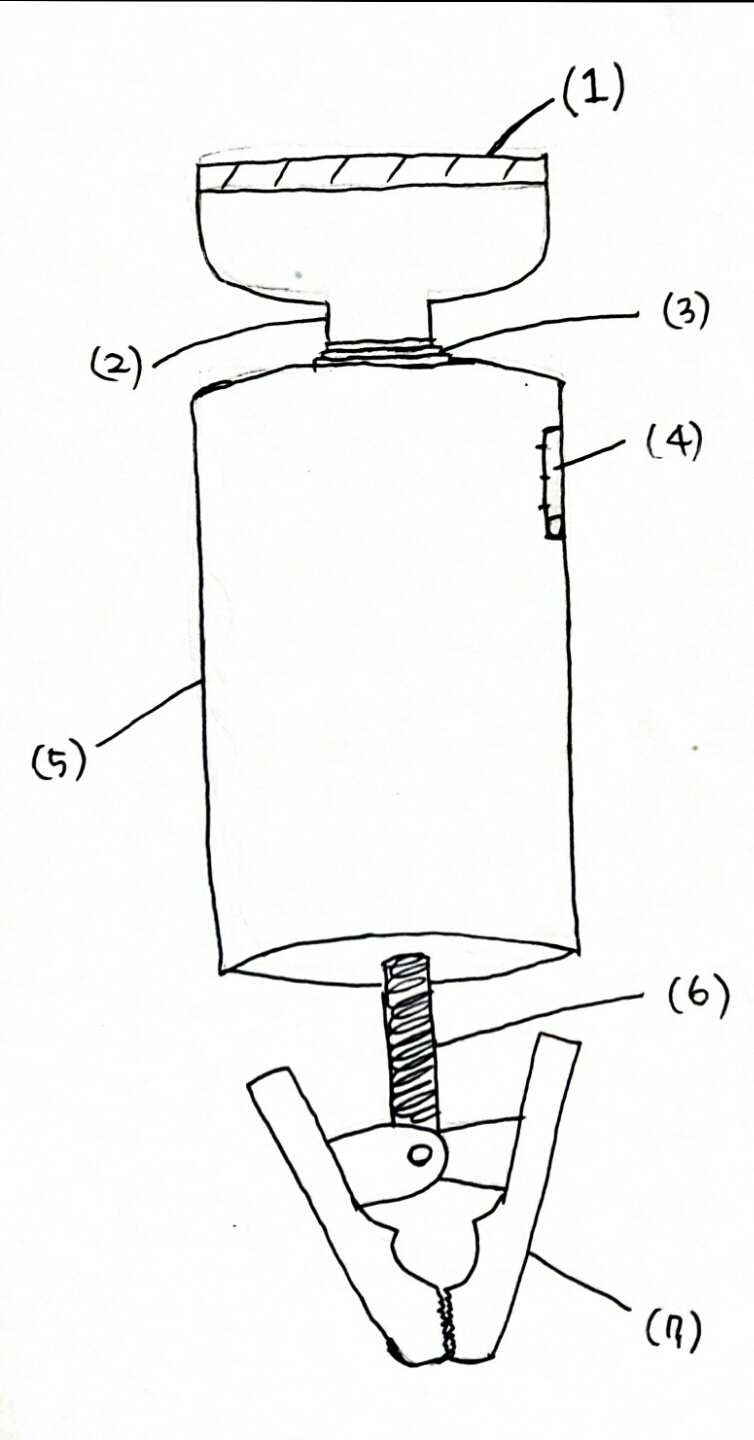

도 1은 본 고안의 전체적인 모습을 보여주는 도면이다.
도 2는 본 고안의 단면적인 내부의 모습을 보여주는 도면이다.
도 3은 원하는 대로 각도를 조절할 수 있다는 것을 보여주는 도면이다.FIG. 1 is a view showing an overall view of the present invention.
Fig. 2 is a sectional view showing the inside of the present invention.
Figure 3 is a view showing that the angle can be adjusted as desired.

본 고안은 도면을 참조하여 보다 상세히 설명하기로 한다.The present invention will be described in more detail with reference to the drawings.

도 1은 본 고안의 전체적인 모습을 보여주는 도면이고, 빛을 발광하도록 하는 LED 조명(1), 내부에 전선줄이 포함되어 있는 고무덮개(2), 길이 조절이 가능한 3단 조절봉(3), 밝기 조절을 할 수 있는 3단 밝기 조절 스위치(4), 건전지가 넣는 곳이 있고 전선들이 있는 케이스(5), 어디든 고정할 수 있는 고정장치(7)로 구성된다.FIG. 1 is a view showing the overall appearance of the present invention. In FIG. 1, the LED lighting 1 for emitting light, the rubber lid 2 having a wire line inside thereof, the three- A three-stage brightness control switch 4 for adjusting the brightness, a case 5 having a battery insertion port and wires, and a fixing device 7 which can be fixed at any place.

도 1에서 고무덮개(2)는 내부에 전선이 있고 외부에 각도를 조절할 수 있도록 고무로 된 덮개로 사용한다. 3단 조절봉(3)은 3단으로 길이를 조절할 수 있게 하여 멀리 보고 싶을 때 3단을 다 사용할 수 있고 간편하게 들고 다니고 싶을 때는 아예 빼지 않고 그대로 사용하면 된다. 고정장치(7)는 머리핀과 같은 집게의 원리로 원하는 곳에 고정하여 사용할 수 있다. In Fig. 1, the rubber lid 2 is used as a rubber lid for controlling the angle to the outside with electric wire inside. The three-stage adjustable rods (3) allow you to adjust the length in three steps, so you can use the third stage when you want to see far away. If you want to carry it easily, you can use it without removing it. The fastening device 7 can be fixed to a desired position by the principle of a forceps such as a hair pin.

도 2는 본 고안의 단면적인 내부의 모습을 보여주는 도면이고, 전선줄(8), 건전지 넣는 곳(9), 홈(10), 고무마개(11)로 구성된다.FIG. 2 is a cross-sectional view showing the inside of the present invention and is composed of a front wire 8, a battery loading place 9, a groove 10, and a rubber stopper 11.

도 2에서 전선줄(8)은 건전지와 연결하여 조명을 켤 수 있도록 한다. 건전지 넣는 곳(9)은 사용할 수 있는 건전지를 넣는 곳이다. 고무마개(11)는 고정장치(7)를 탈착했을 때 먼지가 들어가지 않도록 보호해주는 것이다. 홈(11)과 나사(6)를 이용하여 고정장치(7)를 탈부착할 수 있다.In Fig. 2, the wire string 8 is connected to a battery so that the light can be turned on. The battery compartment (9) is where you insert the available batteries. The rubber stopper 11 protects the dust from entering when the fixing device 7 is detached. The fixing device 7 can be detachably attached using the groove 11 and the screw 6. [

도 3은 고무덮개(2)가 원하는 방향으로 각도를 조절할 수 있는 것을 보여준다.Fig. 3 shows that the rubber lid 2 can be angled in a desired direction.

1 : LED 조명
2 : 고무덮개
3 : 3단 조절봉
4 : 전원 ON/OFF와 밝기 조절 스위치
5 : 손잡이 케이스
6 : 나사
7 : 고정장치(집게)
8 : 전선줄
9 : 건전지 넣는 곳
10 : 홈(나선부)
11 : 고무 마개 1: LED lighting
2: Rubber cover
3: 3-stage adjustable rod
4: Power on / off and brightness control switch
5: Handle case
6: Screw
7: Fixing device (forceps)
8: Line
9: Battery compartment
10: groove (spiral part)
11: Rubber stopper

Claims (5)

네모난 모양으로 생긴 LED 조명(1)과 조명을 덮고 있는 고무로 된 덮개(2)와 3단 조절봉(3) 및 ;
손잡이 겸 건전지 넣는 케이스(5)와 전원 ON/OFF와 밝기 조절 스위치(4), 나사(6) 및;
케이스(5) 내부에는 건전지를 넣는 곳(9)과 전선줄(8)과 홈(10), 고정장치(7)가 포함되어 있는 휴대용 조명장치.A square shaped LED lighting (1), a rubber covering (2) covering the lighting, a three-level adjustable rod (3), and
The handle / battery case (5), power ON / OFF and brightness control switch (4), screw (6) and;
A portable lighting apparatus comprising a case (5) in which a battery (9), a wire string (8), a groove (10) and a fixing device (7) 청구항 1에 있어서, 케이스(5)에는 고정장치(7)에 연결된 나사(6)와 홈(10)을 끼워 연결할 할 수 있다. 나사와 홈을 이용해 고정장치(7) 분리가 가능하기 때문에 휴대가 용이한 조명장치이다.The case (5) can be connected to the screw (6) connected to the fixing device (7) through the groove (10). It is an easy-to-carry lighting device because the fixing device (7) can be separated using screws and grooves. 청구항 1에 있어서, 고무 덮개(2)는 내부에 전선줄(8)이 있고, 외부를 각도를 조절할 수 있도록 휘어지는 고무로 된 덮개를 이용하여 원하는 방향에서 쓸 수 있도록 한 휴대용 조명 장치. The portable lighting device according to claim 1, wherein the rubber lid (2) has a wire line (8) therein and can be used in a desired direction by using a rubber lid which is bent so as to adjust the angle of the outside. 청구항 1에 있어서, 전원 ON/OFF와 밝기 조절 스위치(4)는 1부터 3까지 밝기 조절을 할 수 있고 1로 조절하면 전원이 자동으로 켜지는 식으로 고안된 휴대용 조명 장치. The portable lighting device according to claim 1, wherein the power ON / OFF and the brightness control switch (4) are designed so that brightness can be adjusted from 1 to 3, and power is automatically turned on when the brightness is adjusted to 1. 청구항 1에 있어서, 고정장치(7)는 흔히 볼 수 있는 머리핀같은 집게의 원리로 이용한 것이다. 사용하고자 하는 장소에서 손으로 조명을 들고 뭔가를 하기에 힘이 들거나 편하게 사용하고자 할 때 원하는 고정할 수 있는 곳에 집게를 사용하여 고정되게 사용할 수 있다.




The fixing device according to claim 1, wherein the fixing device (7) is used as a principle of a common hairpin. When you want to use it with your hand in the place where you want to use it, you can fix it by using the forceps where you want to fix it.
