KR20170124002A - Rotary type dry equipment for pretreatment drying of green whole grain - Google Patents

Rotary type dry equipment for pretreatment drying of green whole grain Download PDF

Info

Publication number
KR20170124002A
KR20170124002A KR1020160053472A KR20160053472A KR20170124002A KR 20170124002 A KR20170124002 A KR 20170124002A KR 1020160053472 A KR1020160053472 A KR 1020160053472A KR 20160053472 A KR20160053472 A KR 20160053472A KR 20170124002 A KR20170124002 A KR 20170124002A
Authority
KR
South Korea
Prior art keywords
drying
green
housing
drying housing
conveying
Prior art date
Application number
KR1020160053472A
Other languages
Korean (ko)
Other versions
KR101801282B1 (en
Inventor
이은명
박성국
김태근
Original Assignee
주식회사 홀그레인
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 주식회사 홀그레인 filed Critical 주식회사 홀그레인
Priority to KR1020160053472A priority Critical patent/KR101801282B1/en
Priority to CN201780025737.0A priority patent/CN109068715A/en
Priority to PCT/KR2017/004509 priority patent/WO2017188760A1/en
Publication of KR20170124002A publication Critical patent/KR20170124002A/en
Application granted granted Critical
Publication of KR101801282B1 publication Critical patent/KR101801282B1/en

Links

Images

Classifications

    • A—HUMAN NECESSITIES
    • A23—FOODS OR FOODSTUFFS; TREATMENT THEREOF, NOT COVERED BY OTHER CLASSES
    • A23N—MACHINES OR APPARATUS FOR TREATING HARVESTED FRUIT, VEGETABLES OR FLOWER BULBS IN BULK, NOT OTHERWISE PROVIDED FOR; PEELING VEGETABLES OR FRUIT IN BULK; APPARATUS FOR PREPARING ANIMAL FEEDING- STUFFS
    • A23N12/00—Machines for cleaning, blanching, drying or roasting fruits or vegetables, e.g. coffee, cocoa, nuts
    • A23N12/08—Machines for cleaning, blanching, drying or roasting fruits or vegetables, e.g. coffee, cocoa, nuts for drying or roasting
    • A23N12/10—Rotary roasters
    • A—HUMAN NECESSITIES
    • A23—FOODS OR FOODSTUFFS; TREATMENT THEREOF, NOT COVERED BY OTHER CLASSES
    • A23N—MACHINES OR APPARATUS FOR TREATING HARVESTED FRUIT, VEGETABLES OR FLOWER BULBS IN BULK, NOT OTHERWISE PROVIDED FOR; PEELING VEGETABLES OR FRUIT IN BULK; APPARATUS FOR PREPARING ANIMAL FEEDING- STUFFS
    • A23N12/00—Machines for cleaning, blanching, drying or roasting fruits or vegetables, e.g. coffee, cocoa, nuts
    • A23N12/08—Machines for cleaning, blanching, drying or roasting fruits or vegetables, e.g. coffee, cocoa, nuts for drying or roasting
    • A23N12/12—Auxiliary devices for roasting machines
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B65—CONVEYING; PACKING; STORING; HANDLING THIN OR FILAMENTARY MATERIAL
    • B65G—TRANSPORT OR STORAGE DEVICES, e.g. CONVEYORS FOR LOADING OR TIPPING, SHOP CONVEYOR SYSTEMS OR PNEUMATIC TUBE CONVEYORS
    • B65G29/00—Rotary conveyors, e.g. rotating discs, arms, star-wheels or cones
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F26—DRYING
    • F26B—DRYING SOLID MATERIALS OR OBJECTS BY REMOVING LIQUID THEREFROM
    • F26B21/00—Arrangements or duct systems, e.g. in combination with pallet boxes, for supplying and controlling air or gases for drying solid materials or objects
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F26—DRYING
    • F26B—DRYING SOLID MATERIALS OR OBJECTS BY REMOVING LIQUID THEREFROM
    • F26B21/00—Arrangements or duct systems, e.g. in combination with pallet boxes, for supplying and controlling air or gases for drying solid materials or objects
    • F26B21/001—Drying-air generating units, e.g. movable, independent of drying enclosure
    • F26B21/002—Drying-air generating units, e.g. movable, independent of drying enclosure heating the drying air indirectly, i.e. using a heat exchanger
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F26—DRYING
    • F26B—DRYING SOLID MATERIALS OR OBJECTS BY REMOVING LIQUID THEREFROM
    • F26B21/00—Arrangements or duct systems, e.g. in combination with pallet boxes, for supplying and controlling air or gases for drying solid materials or objects
    • F26B21/06—Controlling, e.g. regulating, parameters of gas supply
    • F26B21/08—Humidity
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F26—DRYING
    • F26B—DRYING SOLID MATERIALS OR OBJECTS BY REMOVING LIQUID THEREFROM
    • F26B25/00—Details of general application not covered by group F26B21/00 or F26B23/00
    • F26B25/04—Agitating, stirring, or scraping devices
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F26—DRYING
    • F26B—DRYING SOLID MATERIALS OR OBJECTS BY REMOVING LIQUID THEREFROM
    • F26B25/00—Details of general application not covered by group F26B21/00 or F26B23/00
    • F26B25/06—Chambers, containers, or receptacles
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F26—DRYING
    • F26B—DRYING SOLID MATERIALS OR OBJECTS BY REMOVING LIQUID THEREFROM
    • F26B25/00—Details of general application not covered by group F26B21/00 or F26B23/00
    • F26B25/06—Chambers, containers, or receptacles
    • F26B25/063—Movable containers or receptacles, e.g. carts, trolleys, pallet-boxes
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B65—CONVEYING; PACKING; STORING; HANDLING THIN OR FILAMENTARY MATERIAL
    • B65G—TRANSPORT OR STORAGE DEVICES, e.g. CONVEYORS FOR LOADING OR TIPPING, SHOP CONVEYOR SYSTEMS OR PNEUMATIC TUBE CONVEYORS
    • B65G2201/00—Indexing codes relating to handling devices, e.g. conveyors, characterised by the type of product or load being conveyed or handled
    • B65G2201/04—Bulk
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F26—DRYING
    • F26B—DRYING SOLID MATERIALS OR OBJECTS BY REMOVING LIQUID THEREFROM
    • F26B2200/00—Drying processes and machines for solid materials characterised by the specific requirements of the drying good
    • F26B2200/06—Grains, e.g. cereals, wheat, rice, corn

Landscapes

  • Engineering & Computer Science (AREA)
  • Mechanical Engineering (AREA)
  • General Engineering & Computer Science (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Chemical & Material Sciences (AREA)
  • Food Science & Technology (AREA)
  • Polymers & Plastics (AREA)
  • Drying Of Solid Materials (AREA)
  • Cereal-Derived Products (AREA)

Abstract

The present invention relates to a rotational drying apparatus for drying pretreatment of green whole grains. According to the present invention, the rotational drying apparatus includes: a drying housing; a hot air blower; a hot air outlet; and a discharging and conveying means. The rotational means includes a driving motor and a support roller. Multiple conveying blades for conveying green whole grains are individually arranged in the drying housing in spiral directions. The rotational drying apparatus can execute a drying pretreatment operation on a large amount of the green whole grains without the green whole grains with high moisture content on the surface from sticking to the interior thereof.

Description

녹색 통곡물의 전처리 건조를 위한 회전식 건조장치{ROTARY TYPE DRY EQUIPMENT FOR PRETREATMENT DRYING OF GREEN WHOLE GRAIN}BACKGROUND OF THE INVENTION 1. Field of the Invention [0001] The present invention relates to a rotary type drying apparatus for pre-

본 발명은 녹색 통곡물의 전처리 건조를 위한 회전식 건조장치에 관한 것으로, 보다 상세하게는, 녹숙기의 보리 등 곡물을 증숙하고, 증숙한 후 표면에 수분이 많은 상태의 녹색 통곡물을 달라붙음 없이 대량으로 전처리 건조시킬 수 있는 녹색 통곡물의 전처리 건조를 위한 회전식 건조장치에 관한 것이다.The present invention relates to a rotary drying apparatus for pretreating and drying green wastes, and more particularly to a rotary drying apparatus for drying a green wastewater, To a rotary drying apparatus for pretreating and drying green wastes which can be pre-treated and dried.

일반적으로 녹색 통곡물(Green Whole Grain)는 녹색 통쌀보리, 녹색 통밀, 녹색 통쌀, 녹색 통쌀귀리를 포함한 녹색 상태의 겉껍질만을 탈부하고 도정하지 않은 곡물을 의미하는데, 일반적으로 주식으로 사용되는 곡식은 낟알이 충분히 익은 황숙기에 수확하여 탈곡, 건조, 도정 또는 제분의 과정을 거친 후에 식용으로 제공되는 반면, 녹색 통곡물은 보리, 밀, 벼, 귀리의 이삭이 충분히 성숙하여 황색기로 변하기 직전, 즉 영과가 엽록소를 함유하여 녹색을 띄고 있는 상태에서 수확한 후 가공하여 주식 내지 식재료로 사용하게 된다. 완숙기에 수확된 곡물은 도정과정을 거칠 경우 겨층과 씨눈이 모두 제거 되어 중요한 영양분이 손실되고, 현미의 경우는 씨눈이 포함되어 있으나 호분층이나 겨층이 완전히 제거되지 않아 밥을 지으면 백미에 비해 부드럽지 못한 것이 현실이다. 보리쌀의 경우는 밥하기 전에 반드시 삶는 과정을 거쳐야만 어느 정도 부드러운 식감을 낼 수 있으며, 밀의 경우는 가루 제품으로만 사용할 수밖에 없었고 역시 씨눈과 겨층이 완전히 제거되는 단점이 있었다. 따라서 외국에서는 통밀가루와 제분 후 골라낸 씨눈만을 제품으로 이용하는 경우가 많은데 역시 기존의 밀가루에 비해 식감이 떨어져 사용량이 크게 늘지 않고 있는 실정이다.Typically, the green whole grains (Green Whole Grain) is a grain that is used green bottle barley, green wheat, green tongssal, to talbu only the green status crusted including green tongssal oats means the grain is not milled, typically stocks Grain is harvested in ripe peanuts that are fully ripe and provided for edible purposes after threshing, drying, rolling or milling, whereas green whole grain is grown in the barley, wheat, paddy and oat flora just before maturation of the barley, Contains chlorophyll and is harvested in green state, processed and used as stocks and foodstuffs. Grain harvested at ripe stage is removed when both the bottom layer and the seed layer are removed during the ripening process, and important nutrients are lost. In the case of brown rice, the seeds are included, but when the rice layer is not completely removed, It is a reality. In the case of barley rice, it must be cooked before boiling to obtain a soft texture to some extent. In the case of wheat, the wheat was inevitably used only as a powdered product. Therefore, there are many cases where only whole wheat flour and syrup selected after milling are used as products in the foreign countries.

기존 보리쌀의 경우는 황숙기에 탈곡하여 통곡물로는 식용할 수 없어 도정 (방아찧기)하여 삶거나 압착한 후에 쌀에 혼합하여 취반용으로 사용하였다. 그러나 보리 특성상 식감이 부드럽지 못하고 약간의 떫은 맛으로 식미감 마져 떨어져 나름대로 건강식으로 사용되고 있으나 소비량은 크게 늘지 않고 있는 실정이다. 결국, 건강식으로 사용한다 할지라도 통보리가 가진 중요한 영양소의 겨층과 배아를 정제나 도정으로 손실 시킨 채로 식용으로 활용해야 하는 한계가 있었다.In the case of conventional barley, barley grains were thawed in the husk stage, and they could not be edible as whole grains, so they were boiled or pressed and then mixed with rice and used for cooking. However, due to the nature of barley, the texture is not so soft and the taste is a little bit tasteless. It is used as a healthy food in its own way, but the consumption is not greatly increased. As a result, even if it is used as a healthy food, there was a limit to be used for edible use, with loss of the bottom layer and embryo of the important nutrients of the sesame seeds.

또한, 식용으로 사용하기 위하여 거칠고 딱딱한 질감을 조금이라도 덜기 위하여 찰성을 띈 찰쌀보리를 육종 개발하여 식용하고 있으나, 역시 도정을 거치지 않고는 영양가 높은 통찰보리를 먹을 수는 없는 상황이다. 항간에는 자색보리를 육종 개발하여 색소를 가진 기능성 곡물로 각광 받고 있으나, 이들 색소는 통곡물의 겨층에 주로 함유돼 있어 도정하는 과정에 대부분 색소층은 손실되어 섭취가 어렵다.In addition, in order to reduce roughness and hard texture to be used for edible use, breeding and breeding of chrysanthemum berry which has a good taste is developed and edited, but it is not possible to eat nutritious barley with high nutritional value. Purple barley has been cultivated and developed as a functional grain with pigment. However, these pigments are mainly contained in the bottom layer of the marsh water. Therefore, most of the pigment layer is lost during ingestion and it is difficult to ingest.

이와 같이 통곡물이 영양이 풍부한 것은 사실이나 취반용으로 조리할 때 번거로움이 많고, 식용하는 데에는 거칠고 식감이 부드럽지 못하며, 소화 불량으로 인한 제한적인 섭취가 우려되어 단지 먹기 좋고, 식감을 부드럽게 하기 위하여 영양이 많이 함유된 알곡물의 겨층을 깎아낸(도정) 상태로만 사용하고 있는 실정이다.It is true that the whole grain is rich in nutrition, but it is troublesome when it is cooked for cooking, it is rough in edible, it is not smooth in texture, it is concerned about limited intake due to indigestion, In fact, it is used only in the state of cutting off the nutritious nuts of the grain.

전술한 문제점을 해소하기 위한 선행기술로서, 대한민국등록특허 제10-1231000호(공고일 : 2013.02.07)에는 녹색 통곡물의 가공 및 대량생산 방법이 개시되어 있다. 선행기술에 의한 녹색 통곡물의 가공 및 대량생산 방법은, 외피가 포함된 녹색 통곡물을 녹숙기에 수확하여 저장탱크에 투입하는 저장 공정과, 상기 저장탱크에 담긴 외피가 포함된 녹색 통곡물을 유출시켜 88 ~ 102℃ 온도범위의 물 또는 스팀으로 30 ~ 120초 동안 증숙시키는 블랜칭 공정과, 상기 블랜칭 공정을 마친 외피가 포함된 녹색 통곡물을 곧바로 1 ~ 7℃ 온도범위에서 급속 냉각시키는 냉각 공정과, 상기 냉각 공정을 통해 저온으로 식혀진 외피가 포함된 녹색 통곡물에 바람을 송풍하여 상기 외피가 포함된 녹색 통곡물의 표면에 침습된 과다 수분을 제거하는 냉풍제습 공정과, 상기 냉풍제습 공정을 통해 과다 수분이 제거된 외피가 포함된 녹색 통곡물에 35 ~ 50℃ 온도범위의 저온열풍을 가하여 건조시키는 열풍건조 공정과, 상기 저온열풍을 통해 건조가 완료된 외피가 포함된 녹색 통곡물의 외피를 제거하는 탈부 공정을 포함하는 것이다. As a prior art for solving the above-mentioned problem, Korean Patent No. 10-1231000 (Publication date: 2013.02.07) discloses a process for mass production and processing of green cans. Background Art [0002] Processing and mass production of green wastewater by prior art includes a storage process of harvesting green whole grains containing an outer shell into a storage tank, and discharging green whole grains containing a jacket contained in the storage tank And the green whole grain containing the bark-finished husk is rapidly cooled in a temperature range of 1 to 7 占 폚, followed by cooling A cold air dehumidifying step of blowing wind to a green whole grain containing a shell cooled at a low temperature through the cooling step to remove excess moisture infiltrated on the surface of the green greenhouse containing the shell; A hot-air drying step of applying a low-temperature hot wind in a temperature range of 35 to 50 ° C to the green whole grain containing the outer skin through which excess moisture is removed through the hot- And a removing step of removing the envelope of the green wastewater containing the dried hull.

이와 같은 녹색 통곡물의 가공 및 대량생산 방법에 의하면, 식감은 부드럽고 쫄깃하여 먹기 편하고, 색감은 녹색을 선명하게 띠고 있어 시각적으로 신선함을 제공할 수 있으며, 영양소는 매우 풍부하여 건강증진과 성인병 예방에 좋은 녹색 통곡물을 대량으로 가공 생산할 수 있었으나, 녹색 통곡물을 증숙시키는 블랜칭 공정 을 수행하게 되면, 녹색 통곡물의 표면에 다량의 수분이 형성됨으로써 다음 공정으로의 이송시에 컨베이어 등을 포함한 부품에 쉽게 달라 붙는 문제점이 있었고, 부품 등에 달라붙은 녹색 통곡물이 부패하면서 다양한 문제를 유발하였던 것이다. According to the processing and mass production method of such green waters, the texture is soft, and it is easy to eat because it is chewy, and the color is green, so it can provide visual freshness. The nutrient is very abundant and is good for health promotion and prevention of adult diseases It is possible to produce a large amount of green whole grains. However, when a blunting process is performed in which green whole grains are mixed, a large amount of water is formed on the surface of the green wastes, There was a problem of sticking, and the green whole grain stuck to parts caused various problems due to decay.

. 대한민국등록특허 제10-1231000호(공고일 : 2013.02.07). Korean Patent No. 10-1231000 (public announcement date: Feb. 23, 2013)

본 발명의 목적은, 녹숙기의 보리 등 녹색 통곡물을 증숙한 후 본격적인 건조 가공하기 전에 수분이 많은 상태에서 달라붙음 없이 대량으로 전처리 건조시킬 수 있는 회전식 건조장치를 제공하는데 있다. It is an object of the present invention to provide a rotary drying apparatus capable of pre-drying and drying a large amount of green whole grain such as barley of a rust-milled rice without clinging in a state of moisture before the full-scale drying process.

또한, 본 발명이 해결하고자 하는 과제는, 이상에서 언급한 기술적 과제로 제한되지 않으며, 언급되지 않은 또 다른 기술적 과제들은 아래의 기재로부터 본 발명이 속하는 기술분야에서 통상의 지식을 가진 자에게 명확하게 이해될 수 있을 것이다.The present invention has been made to solve the above-mentioned problems, and it is an object of the present invention to at least partially solve the problems in the conventional arts. It can be understood.

상기 목적은, 본 발명에 따라, 소정의 길이와 지름을 갖는 중공형의 관 형상으로 형성되고, 내주면에는 녹색 통곡물의 이송을 위한 다수개의 이송날개들이 나선방향으로 각각 배치되며, 증숙이 완료된 녹색 통곡물이 이송수단에 의해 이송되어 입구로 투입되면 투입된 녹색 통곡물을 상기 이송날개들로 상부로 이동시킨 후 낙하시키면서 출구 쪽으로 이송시키도록 눕혀진 상태로 배치되어 회전수단에 의해 수평 회전하는 건조 하우징; 회전하는 상기 건조 하우징 내부에서 상기 이송날개들에 의해 상부로 이동한 후 낙하하면서 이송되는 녹색 통곡물의 전처리 건조가 이루어지도록 상기 건조 하우징의 입구쪽에 설치되어 상기 건조 하우징의 입구로 습도가 낮은 온풍을 공급하기 위한 온풍 발생기; 상기 건조 하우징 내부에서 각 이송날개들에 의해 상부로 이동하여 낙하면서 출구쪽으로 이동하는 녹색 통곡물을 건조시킨 온풍이 배출되도록 상기 건조 하우징의 출구쪽에 구비되는 온풍 배출구; 및 상기 건조 하우징의 출구로 배출되는 전처리 건조된 녹색 통곡물을 다음 가공공정으로 이송하기 위한 배출 이송수단을 포함하여 이루어지는 것을 특징으로 하는 녹색 통곡물의 전처리 건조를 위한 회전식 건조장치에 의해 달성된다.According to the present invention, the above-mentioned object is achieved according to the present invention by providing a hollow cylindrical pipe having a predetermined length and diameter, wherein a plurality of feed vanes for feeding the green wastes are arranged in the spiral direction on the inner circumferential surface, A drying housing which is laid down so as to be transported toward the outlet while dropping the grains after the grains are transported by the transporting means and fed into the inlet, the grains being horizontally rotated by the rotating means; The drying housing is provided at the inlet side of the drying housing so as to perform pre-drying and drying of the green wastes transferred while being moved upward by the conveying vanes in the rotating drying housing, and to supply hot air with low humidity to the inlet of the drying housing ; A hot air discharge port provided at an outlet of the drying housing so as to discharge hot air dried by a green barrel moving toward the outlet while being moved upward by the respective conveying vanes in the drying housing; And a discharge conveying means for conveying the pre-dried green whole grain discharged to the outlet of the drying housing to the next processing step.

상기 회전수단은, 상기 건조 하우징의 외주면에 구비된 랙기어와 맞물리는 구동 피니언을 구비한 구동모터; 및 상기 건조 하우징의 회전 작동을 지지하도록 상기 건조 하우징의 외주면에 마련되는 지지링에 접촉되어 회전하는 지지 로울러를 포함하여 구성될 수 있다. Wherein the rotating means includes: a driving motor having a driving pinion engaged with a rack gear provided on an outer circumferential surface of the drying housing; And a support roller that rotates in contact with a support ring provided on an outer circumferential surface of the drying housing to support a rotary operation of the dry housing.

상기 건조 하우징의 입구에는, 상기 이송수단에 의해 공급된 녹색 통곡물을 상기 건조 하우징의 입구로 투입하기 위한 호퍼가 마련되되, 상기 호퍼의 내부에는 상기 이송수단에 의해 이송되어 투입되는 녹색 통곡물을 분산시키기 위한 다공 분산판이 설치될 수 있다.The drying housing is provided with a hopper for feeding the green whole grain fed by the feeding means to the inlet of the drying housing, and a green whole grain, which is fed into the hopper and fed by the feeding means, A porous dispersing plate for dispersing can be installed.

상기 다공 분산판은, 상기 호퍼의 상부체와 하부체 사이에 탄성체들에 의해 지지되도록 설치되고, 상기 다공 분산판의 단부에는 뭉쳐진 상태로 공급되는 녹색 통곡물이 낱개로 분리되도록 상기 다공 분산판을 진동시키기 위한 진동모터가 다수개 설치될 수 있다. The porous dispersion plate is installed to be supported by elastic bodies between the upper body and the lower body of the hopper, and the porous dispersion plate is provided at the end of the porous dispersion plate so as to separate the green whole grains supplied in a lump form, A plurality of vibration motors for vibrating can be provided.

상기 이송날개들은, 상기 건조 하우징 내부로 투입된 녹색 통곡물들을 점차 상기 출구쪽으로 이송시키도록 상기 출구 쪽으로 경사지게 배치될 수 있다.The conveying vanes may be inclined toward the outlet so as to gradually transfer the green wastes introduced into the drying housing toward the outlet.

상기 온풍 발생기의 공기 유입구에는, 상기 건조 하우징 내부로 공급되는 온풍의 습도를 낮추기 위한 제습기가 설치될 수 있다.The air inlet of the hot air generator may be provided with a dehumidifier for lowering the humidity of the hot air supplied into the drying housing.

본 발명에 의하면, 녹숙기의 보리 등 녹색 통곡물을 증숙한 후 본격적인 건조 가공하기 전에 수분이 많은 상태에서 수평방향으로 눕혀져 회전하는 건조 하우징 내부로 공급하여, 녹색 통곡물이 건조 하우징 내부의 이송날개들에 의해 상부로 퍼 올려진 후 하향으로 낙하하면서 출구 쪽으로 이송됨과 동시에 건조한 온풍에 의해 건조되도록 함으로써, 표면에 수분이 많은 상태의 녹색 통곡물을 달라붙음 없이 대량으로 전처리 건조시킬 수 있는 효과를 제공할 수 있게 된다.According to the present invention, after the green whole grain such as barley of rusty matured is boiled, the green whole grain is fed into the rotating dry housing which is horizontally laid horizontally in a state of a lot of moisture before the full drying process, And then dried down by the dry hot air, thereby providing the effect of pre-treating and drying a large amount of green whole grains with a lot of water on the surface without sticking to the surface .

도 1은 본 발명의 바람직한 실시예에 따른 녹색 통곡물의 전처리 건조를 위한 회전식 건조장치를 도시한 개략적 사시도이다.

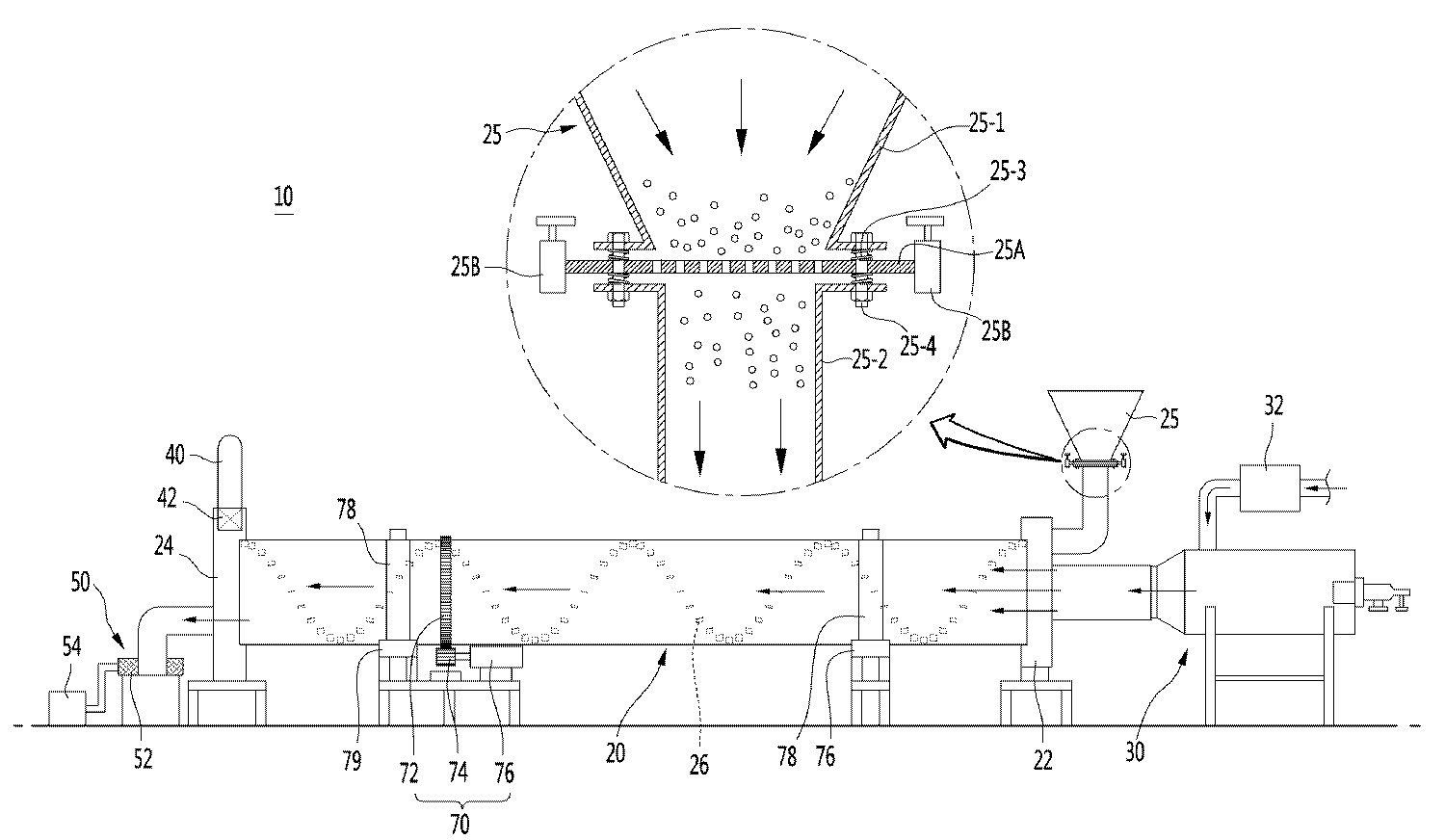

도 2는 도 1에 도시된 녹색 통곡물의 전처리 건조를 위한 회전식 건조장치를 도시한 개략적 정면도이다.
도 3은 도 2의 A-A선 단면도이다. FIG. 1 is a schematic perspective view showing a rotary drying apparatus for pretreating and drying green cans according to a preferred embodiment of the present invention.
FIG. 2 is a schematic front view showing a rotary drying apparatus for pretreating and drying the green juice shown in FIG. 1; FIG.
3 is a sectional view taken along the line AA in Fig.

이하, 첨부된 도면을 참조하여 본 발명의 바람직한 실시예들을 상세하게 설명하면 다음과 같다. 다만, 본 발명을 설명함에 있어서, 이미 공지된 기능 혹은 구성에 대한 설명은, 본 발명의 요지를 명료하게 하기 위하여 생략하기로 한다.Hereinafter, preferred embodiments of the present invention will be described in detail with reference to the accompanying drawings. In the following description of the present invention, the well-known functions or constructions are not described in order to simplify the gist of the present invention.

첨부된 도면 중에서, 도 1은 본 발명의 바람직한 실시예에 따른 녹색 통곡물의 전처리 건조를 위한 회전식 건조장치를 도시한 개략적 사시도이고, 도 2는 도 1에 도시된 녹색 통곡물의 전처리 건조를 위한 회전식 건조장치를 도시한 개략적 정면도이며, 도 3은 도 2의 A-A선 단면도이다. 1 is a schematic perspective view showing a rotary drying apparatus for pretreating and drying green wastes according to a preferred embodiment of the present invention. FIG. 2 is a schematic perspective view of a rotary drying apparatus for pre- 3 is a cross-sectional view taken along line AA of Fig. 2. Fig.

도 1 내지 도 3에 도시된 바와 같이, 녹색 통곡물의 전처리 건조를 위한 회전식 건조장치(10)는, 소정의 길이와 지름을 갖는 중공형의 관 형상으로 형성되어 수평방향으로 눕혀진 상태로 회전가능하게 설치되어 이송수단(60)에 의해 공급되는 증숙되어 많은 수분을 함유한 녹색 통곡물을 상부로 이동시킨 하부로 낙하시키면서 출구(24) 쪽으로 이송시키도록 된 건조 하우징(20)과, 건조 하우징(20)의 입구(22) 쪽에 설치되어 건조한 온풍을 건조 하우징(20) 내부로 공급하도록 된 온풍 발생기(30)와, 건조 하우징(20)의 출구(24) 쪽에 설치되는 온풍 배출구(40)와, 건조 하우징(20)의 출구(24)로 배출되는 전처리 건조된 녹색 통곡물을 다음 가공공정으로 이송하기 위한 배출 이송수단(50)을 포함하여 이루어지는 것이다.As shown in FIGS. 1 to 3, the rotary drying apparatus 10 for pre-drying green cans is formed in a hollow tube shape having a predetermined length and diameter, and is rotatable in a state of being laid horizontally A drying housing 20 installed so as to be transported by the conveying means 60 so as to be transported toward the outlet 24 while dropping the green whole grain containing a large amount of moisture to the upper portion, A warm air generator 30 installed on the inlet 22 side of the drying housing 20 to supply the dry warm air into the drying housing 20 and a hot air outlet 40 installed on the outlet 24 side of the drying housing 20, And a discharge conveying means (50) for conveying the pre-treated dried green whole grain discharged to the outlet (24) of the drying housing (20) to the next processing step.

이를 보다 구체적으로 설명하기로 한다. This will be described more specifically.

건조 하우징(20)은, 도 1 내지 도 3에 도시된 바와 같이, 소정의 길이와 지름을 갖는 중공형의 관 형상으로 형성되는 것으로, 내주면에는 녹색 통곡물의 이송을 위한 다수개의 이송날개(26)들이 나선방향으로 각각 배치된다. 이러한 이송날개(26)들은 건조 하우징(20)이 회전될 때, 바닥에 쌓인 녹색 통곡물을 상향으로 퍼올려 녹색 통곡물이 하향으로 낙하하도록 하는 역할을 하는 것으로, 이러한 이송날개(26)들은 건조 하우징(20)의 회전시 내부로 투입된 녹색 통곡물들을 점차 출구(24) 쪽으로 이송시키도록 출구(24) 쪽으로 경사지게 배치된다. 1 to 3, the drying housing 20 is formed in a hollow tube shape having a predetermined length and diameter. On the inner circumferential surface of the drying housing 20, a plurality of feed vanes 26 for conveying green wastes are provided. Respectively. These conveying blades 26 serve to plow upward the green barley grains deposited on the bottom when the drying housing 20 is rotated to cause the green barley grains to fall downwardly, And is inclined toward the outlet 24 so as to gradually transfer the green wastes introduced into the housing 20 toward the outlet 24 when the housing 20 rotates.

한편, 건조 하우징(20)은, 회전수단(70)에 의해 일정한 속도로 회전하게 되는데, 회전수단(70)은, 건조 하우징(20)의 외주면에 구비된 랙기어(72)와 맞물리는 구동 피니언(74)을 구비한 구동모터(76)와, 건조 하우징(20)의 회전 작동을 지지하도록 건조 하우징(20)의 외주면에 마련되는 지지링(78)에 접촉되어 회전하는 지지 로울러(79)를 포함하여 구성된다. 이때, 지지링(78)과 지지 로울러(79)는 서로 짝을 이루어 다수개로 구성될 수 있다. The rotary housing 70 is rotatably supported by the rotary housing 70. The rotary housing 70 rotates at a constant speed and the rotary housing 70 is rotatably supported by a driving pinion 70 engaging with a rack gear 72 provided on the outer circumferential surface of the drying housing 20, And a supporting roller 78 provided on the outer circumferential surface of the drying housing 20 to support the rotating operation of the drying housing 20, . At this time, the support ring 78 and the support roller 79 may be formed in a plurality of pairs.

이러한 회전수단(70)에 의해 건조 하우징(20)은 안정되게 수평으로 눕혀진 상태로 회전할 수 있게 된다. By this rotating means 70, the drying housing 20 can be rotated in a stable and horizontally laid-down state.

그리고, 건조 하우징(20)은 내부로 공급된 녹색 통곡물이 원활하게 출구(24) 쪽으로 이동할 수 있도록 출구(24)가 입구(22)보다 더 낮게 설치될 수도 있다.The dryer housing 20 may also be configured such that the outlet 24 is lower than the inlet 22 so that the green barley fed to the inside can smoothly move toward the outlet 24.

이와 같은 건조 하우징(20)은, 증숙되어 표면에 다량의 수분을 함유한 녹색 통곡물의 원활한 전처리 건조 및 이동을 위하여 지름이 대략 1 - 2m로 구성될 수 있다. The drying housing 20 may be formed to have a diameter of about 1 to 2 m for smooth preprocessing, drying, and transportation of the green wastes containing a large amount of water on the surface thereof.

전술한 건조 하우징(20)의 입구(22)에는, 이송수단(60)에 의해 공급된 녹색 통곡물을 입구(22)로 투입하기 위한 호퍼(25)가 마련된다. 이러한 호퍼(25)의 내부에는 이송수단(60)에 의해 이송되어 투입되는 녹색 통곡물을 분산시키기 위한 다공 분산판(25A)이 설치된다. The inlet 22 of the drying housing 20 described above is provided with a hopper 25 for feeding the green whole grain fed by the feeding means 60 into the inlet 22. Inside the hopper 25, there is provided a porous dispersing plate 25A for dispersing the green whole grain fed by the feeding means 60. [

이 다공 분산판(25A)은 이송수단(60)에 의해 공급되는 뭉쳐진 녹색 통곡물을 분산시켜 서로 뭉쳐지지 않도록 하기 위한 것이다. 즉, 증숙이 완료된 녹색 통곡물은 그 표면에 점도를 갖는 수분을 함유하게 되고, 이러한 수분에 의해 녹색 통곡물이 서로 엉기고 뭉치게 되면 건조 효율이 나빠지게 하므로, 건조 하우징(20) 내부로 공급되는 녹색 통곡물을 최대한 낱개로 분산시키기 위하여 호퍼(25)에 다공 분산판(25A)을 설치하는 것이다.The porous dispersing plate 25A serves to disperse the agglomerated green whole grains supplied by the conveying means 60 so as not to coalesce with each other. That is, the green barley grains that have been matured contain moisture having a viscosity on the surface thereof. When the green barley grains are aggregated and aggregated due to such moisture, the drying efficiency deteriorates. Therefore, A porous dispersing plate 25A is installed in the hopper 25 in order to disperse the green whole grains as much as possible.

그리고, 이러한 다공 분산판(25A)에는, 다공 분산판(25A)을 진동시켜 녹색 통곡물의 낱개 분산을 돕기 위한 진동모터(25B)가 다수개 구비될 수 있다. 이를 위해서, 다공 분산판(25A)은 호퍼의(25) 상부체(25-1)와 하부체(25-2) 사이에 탄성체(25-3)들에 의해 지지되도록 설치된다. 탄성체(25-3)는 지지축(25-4)에 의해 설치된다. 즉, 지지축(25-4)이 상부체(25-1)와 상부쪽 탄성체(25-3), 다공 분산판(25A)의 코너, 하부쪽 탄성체(25-3), 하부체(25-2)를 차례로 관통하고 그 양단에는 너트 등이 체겨로되는 것이다. 이때, 지지축(25-4)는 장볼트로 이루어질 수도 있다. A plurality of vibration motors 25B for vibrating the porous dispersing plate 25A to assist individual dispersion of the green wastes may be provided in the porous dispersion plate 25A. For this purpose, the porous dispersing plate 25A is installed between the upper body 25-1 of the hopper 25 and the lower body 25-2 so as to be supported by the elastic bodies 25-3. The elastic body 25-3 is provided by a support shaft 25-4. That is, the support shaft 25-4 supports the upper body 25-1, the upper elastic body 25-3, the corners of the porous dispersing plate 25A, the lower elastic body 25-3, the lower body 25- 2), and a nut or the like is formed at both ends thereof. At this time, the support shaft 25-4 may be formed of a long bolt.

이와 같이 다공 분산판(25A)이 상부체(25-1)와 하부체(25-2) 사이에 위치하도록 상,하부의 탄성체(25-3)에 지지된 상태에서, 다공 분산판(25A)의 각 코너에 설치되는 진동모터(25B)가 작동되면, 다공 분산판(25A)이 진동하여 수분과 찰기(점착력)에 의해 서로 뭉쳐진 녹색 통곡물이 용이하게 낱개로 분산되는 것이다. The porous dispersing plate 25A is supported by the upper and lower elastic bodies 25-3 so that the porous dispersing plate 25A is positioned between the upper body 25-1 and the lower body 25-2, When the vibration motor 25B installed at each corner of the porous dispersing plate 25A is operated, the porous dispersing plate 25A is vibrated and the green whole grains, which are mutually cohered by moisture and sticking force, are easily dispersed.

한편, 온풍 발생기(30)는, 회전하는 건조 하우징(20) 내부에서 이송날개(26)들에 의해 상부로 이동한 후 낙하하면서 이송되는 녹색 통곡물의 전처리 건조가 이루어지도록 건조 하우징(20)의 입구(22) 쪽에 설치되어 건조 하우징(20)의 입구(22)로 습도가 낮은 온풍을 공급하기 위한 것이다. 이러한 온풍 발생기(30)는 열선에 전원을 공급하여 발열이 이루어지도록 하고, 송풍팬을 작동시켜 공기가 열선이 설치된 영역을 통과하면서 건조한 고온의 공기로 바뀐 상태로 건조 하우징(20)의 입구로 공급되도록 구성될 수 있다.On the other hand, the hot wind generator 30 moves upward by the conveying blades 26 in the rotating drying housing 20, and then, through the inlet of the drying housing 20, (22) to supply warm air with low humidity to the inlet (22) of the drying housing (20). The hot wind generator 30 supplies power to the hot wire to generate heat and operates the blowing fan to supply hot air to the inlet of the drying housing 20 Lt; / RTI >

그리고, 온풍 발생기(30)의 공기 유입구 쪽에는 건조 하우징(20) 내부로 공급되는 온풍의 습도를 낮추기 위한 제습기(32)가 설치될 수 있다. 즉, 온풍 발생기(30)로 공급되는 공기에서 습기를 제거하여 건조 하우징(20) 내부로 공급되는 공기가 고온 건조하도록 하기 위한 것이다. 이러한 제습기(32)에 의해 건조 하우징(20)을 통과하여는 녹색 통곡물의 건조가 효율적으로 이루어질 수 있다. A dehumidifier 32 for reducing the humidity of the hot air supplied to the inside of the drying housing 20 may be installed on the air inlet side of the hot air generator 30. That is, moisture is removed from the air supplied to the hot air generator 30 so that the air supplied into the drying housing 20 is dried at a high temperature. The dehumidifier 32 allows the drying of the green seawater through the drying housing 20 to be efficiently performed.

온풍 배출구(40)는, 건조 하우징(20) 내부에서 각 이송날개(26)들에 의해 상부로 이동하여 낙하면서 출구(24) 쪽으로 이동하는 녹색 통곡물을 건조시킨 온풍이 원활하게 배출되도록 건조 하우징(20)의 출구(24) 쪽에 구비되는 것으로, 건조 하우징(20) 내부의 온풍을 강제 배출시키 위한 배출팬(42)을 구비한다. 이러한 배출팬(42)의 작동으로 건조 하우징(20)을 통과하면서 습도가 높아진 공기를 강제 배출시켜 건조 하우징(20) 내부에서의 전처리 건조 효율이 향상되도록 하기 위한 것이다.The hot air outlet 40 is formed in the drying housing 20 so as to smoothly discharge hot air dried by moving the upper green grains to the outlet 24 while being moved upward by the respective conveying blades 26 in the drying housing 20, And a discharge fan 42 for discharging hot air inside the drying housing 20 forcibly. This is for the purpose of forcibly discharging air having a high humidity while passing through the drying housing 20 by the operation of the discharge fan 42 so that the efficiency of the pre-treatment drying in the drying housing 20 is improved.

배출 이송수단(50)은, 건조 하우징(20)의 출구(24)로 배출되는 전처리 건조된 녹색 통곡물을 다음 가공공정으로 이송하기 위한 것으로, 다공성 벨트 컨베이어(52)로 구성된다. The discharge conveying means 50 is constituted by a porous belt conveyor 52 for conveying the pre-dried green barley grain discharged to the outlet 24 of the drying housing 20 to the next processing step.

이때, 다공성 벨트 컨베이어(52)는 이송되는 녹색 통곡물의 온도를 낮추기 위한 것으로, 녹색 통곡물의 냉각효과를 높이기 위해서는 20℃이하의 공기를 다공성 벨트 컨베이어(52) 하부에서 공급하기 위한 냉각공기 공급용 팬장치(54)를 더 포함한다. 이러한 냉각공기 공급용 팬장치(54)는, 다공성 벨트 컨베이어(52)의 저면에서 낮은 온도의 공기를 상향으로 토출함으로써, 다공성 벨트 컨베이어(52)에 의해 이송되는 녹색 통곡물을 냉각시킴과 동시에 추가로 건조시키는 역할을 하게 된다. At this time, the porous belt conveyor 52 is provided to lower the temperature of the green wastes to be conveyed. In order to increase the cooling effect of the green wastes, the porous belt conveyor 52 is provided with a cooling air supply fan Device 54 as shown in FIG. The cooling fan 54 for cooling air is cooled by cooling the green whole grain conveyed by the porous belt conveyor 52 by discharging upwardly low temperature air from the bottom surface of the porous belt conveyor 52 As a result.

이와 같이 구성된 본 발명에 따른 녹색 통곡물의 전처리 건조를 위한 회전식 건조장치(10)의 작용을 설명하기로 한다. The operation of the rotary drying apparatus 10 for the pretreatment and drying of the green wastes according to the present invention will be described.

도 1 내지 도 3에 도시된 바와 같이, 건조 하우징(20)이 지지 로울러(79)에 의해 회전 지지된 상태로 회전수단(70)에 의해 회전되고, 증숙 공정에서 증숙된 녹색 통곡물이 이송수단(60)에 의해 호퍼(25)로 공급되면, 뭉쳐진 상태의 녹색 통곡물은 호퍼(25)에 구비된 다공 분산판(25A)에 의해 낱개로 분산된다. 특히 다공 분산판(25A)에 구비된 다수개의 진동모터(25B)가 작동하게 되면 다공 진동판(25A)이 진동하게 되므로, 뭉쳐진 상태의 녹색 통곡물의 분산은 더욱 원활하게 이루어게 된다. 1 to 3, the drying housing 20 is rotated by the rotating means 70 while being rotatably supported by the supporting rollers 79, and the green whole grain, The green whole grains in the rolled state are individually dispersed by the porous dispersing plate 25A provided in the hopper 25. Then, Particularly, when the plurality of vibration motors 25B provided in the porous dispersing plate 25A are operated, the porous diaphragm 25A is vibrated, so that the green wastes in the coagulated state are more smoothly dispersed.

한편, 온풍 발생기(30)는 제습기(32)를 통과하여 습기게 제거된 건조한 공기를 가열하여 건조 하우징(20) 내부로 강제 공급한다. On the other hand, the hot air generator 30 heats the dry air that has passed through the dehumidifier 32 to remove moisture, and forcibly supplies the heated air to the inside of the drying housing 20.

이와 같이 녹색 통곡물이 호퍼(25)로 공급되고 건조한 온풍이 건조 하우징(20) 내부로 공급되면, 건조 하우징(20) 내부로 공급된 녹색 통곡물은 건조 하우징(20)의 내주면에 나선형으로 연이어 설치된 각각의 이송날개(26)들에 의해 건조 하우징(20)의 회전방향으로 상향 이동한 후 낙하하면서 온풍 발생기(30)에 의해 공급되는 건조한 온풍에 의해 입구(22) 쪽에서 출구(24) 쪽으로 점차 이동하게 된다.When the green whole grain is supplied to the hopper 25 and the dry warm air is supplied into the drying housing 20, the green whole grain supplied to the inside of the drying housing 20 is spirally continuous on the inner circumferential surface of the drying housing 20 And is gradually moved toward the outlet 24 from the inlet 22 side by the dry warm air supplied by the hot air generator 30 while falling upward after moving upward in the rotating direction of the drying housing 20 by the respective conveying vanes 26 installed .

즉, 각 이송날개(26)들이 출구(24) 쪽으로 경사져 있고, 입구(22) 쪽에서 출(24) 쪽으로 나선형으로 배치되어 있으며, 건조한 온풍이 입구(22) 쪽에서 출구(24) 쪽으로 공급되기 때문에, 도 3에 도시된 바와 같이 상향으로 퍼 올려져 낙하하는 녹색 통곡물들은 원활하게 출구(24) 쪽으로 점차 이동된다.That is to say that each conveying vane 26 is inclined toward the outlet 24 and arranged spirally from the inlet 22 toward the outlet 24 and since the dry warm air is supplied from the inlet 22 to the outlet 24, As shown in Fig. 3, the green wastes that are pumped up and falling down are gradually moved toward the outlet 24 smoothly.

특히, 녹색 통곡물들이 나선형으로 배치된 각각의 이송날개(26)들에 의해 상향으로 퍼 올려진 후 낙하하는 과정에서 건조한 온풍에 의해 출구(24) 쪽으로 날리게 되므로 녹색 통곡물의 건조 효율이 향상될 수 있는 것이다. 이러한 건조 과정은 키를 위 아래로 흔들어 곡식의 티나 검불 따위를 날려 버리는 과정과 유사한 것으로, 건조한 온풍을 입구(22) 쪽에서 출구(24) 쪽으로 공급함과 동시에 녹색 통곡물을 상부로 이동시킨 후 낙하시키는 과정이 건조 하우징(20)을 통과하는 동안 반복적으로 이루어짐으로써 수분이 많은 녹색 통곡물의 전처리 건조가 효율적으로 이루어질 수 있게 되는 것이다.Particularly, the green wastes are pumped upward by the respective conveying blades 26 arranged in a spiral manner, and then are blown toward the outlet 24 by the dry warm air in the process of falling, so that the drying efficiency of the green wastes can be improved It is. This drying process is similar to the process of shaking the key up and down to blow away the grain of Tina or the grit. The dry warm air is supplied to the outlet (24) from the inlet (22) The process is repeatedly performed while passing through the dry housing 20, so that the pre-treatment drying of the green juice having a large amount of water can be efficiently performed.

한편, 건조 하우징(20)의 출구(24)에는 온풍 배출구(40)가 설치되어 습기를 다량 함유한 온풍을 강제로 배출시킴으로써 건조 하우징(20) 내부에서의 건조효율을 더욱 향상시킬 수 있다. On the other hand, the outlet 24 of the drying housing 20 is provided with a hot air discharge port 40 for forcibly discharging hot air containing a large amount of moisture, thereby further improving the drying efficiency in the drying housing 20.

전술한 과정으로 건조 하우징(20) 내부에서 상부로 퍼 올려져 낙하는 과정을 반복하면서 건조한 온풍에 의해 전처리 건조된 녹색 통곡물은 출구(24)를 통하여 배출 이송수단(50)으로 배출된다. The green whole grain, which has been preliminarily dried and dried by the dry hot air, is discharged through the outlet 24 to the discharge conveying means 50 while repeating the process of falling down and falling down from the inside of the drying housing 20 through the above-described process.

배출 이송수단(50)을 배출된 녹색 통곡물은 배출 이송수단(50)인 다공성 벨트 컨베이어(52)에 의해 이송되는 과정에서, 냉각공기 공급용 팬장치(54)에 의해 냉각되면서 최종적으로 건조된다. 즉, 출구(24)로 배출된 녹색 통곡물이 다공성 벨트 컨베이어(52)에 의해 이송될 때 다공성 벨트 컨베이어(52)의 저면에서 20℃이하의 공기가 냉각공기 공급용 팬장치(54)에 의해 토출되므로 다공성 벨트 컨베이어(52)를 통과하는 녹색 통곡물은 냉각되면서 추가로 건조될 수 있는 것이다.The green whole grain discharged from the discharge conveying means 50 is finally dried while being cooled by the fan apparatus 54 for supplying cooling air in the process of being conveyed by the porous belt conveyor 52 as the discharge conveying means 50 . That is, when green whole grain discharged to the outlet 24 is conveyed by the porous belt conveyor 52, air below 20 ° C is conveyed from the bottom of the porous belt conveyor 52 by the cooling fan 54 for supplying cooling air So that the green whole grain passing through the porous belt conveyor 52 can be further dried while being cooled.

이때, 냉각공기 공급용 팬장치(54)에 제습기를 설치하거나 에어컨장치를 설치하여 냉각공기의 습도를 더욱 낮춰 녹색 통곡물의 냉각 및 건조효율을 높일 수 있는 것이다. At this time, the dehumidifier is installed in the fan unit 54 for cooling air supply or an air conditioner is installed to further reduce the humidity of the cooling air, thereby improving the cooling and drying efficiency of the green water.

이상에서와 같이, 호퍼(25)에 다공 분산판(25A)을 설치하고, 온풍 발생기(30)에 제습기(32)를 설치하며, 이송날개(26)들이 나선형으로 설치된 건조 하우징(20)이 눕혀진 상태로 회전하도록 설치하여, 증숙을 마친 수분을 다량 함유한 녹색 통곡물을 건조 하우징(20) 내부에서 상향으로 퍼 올린 후 낙하시키면서 건조한 온풍으로 전처리 건조시킨 후 배출 이송수단(50)으로 최종 냉각 및 건조시킴으로써 녹생 통곡물의 전처리 건조 효율을 향상시킬 수 있다. As described above, the dry housing 20 in which the porous dispersing plate 25A is installed in the hopper 25, the dehumidifier 32 is installed in the hot air generator 30, and the feed vanes 26 are spirally laid down The green whole grains containing a large amount of water after completion of the steaming are poured upward from the inside of the drying housing 20 and then subjected to pretreatment and drying with dry warm air while being dropped, And drying it, it is possible to improve the efficiency of the pretreatment and drying of the green wort.

또한, 특히 건조 하우징(20)이 눕혀진 상태로 회전하면서 녹색 통곡물을 연속적으로 건조시킬 수 있음으로써 대량의 녹색 통곡물을 원활하게 전처리 건조시킬 수 있게 된다.In addition, since the greenhouse can be continuously dried while the drying housing 20 rotates in a state where the drying housing 20 is laid down, a large amount of green whole grain can be smoothly pretreated and dried.

앞에서, 본 발명의 특정한 실시예가 설명되고 도시되었지만 본 발명은 기재된 실시예에 한정되는 것이 아니고, 본 발명의 사상 및 범위를 벗어나지 않고 다양하게 수정 및 변형할 수 있음은 이 기술의 분야에서 통상의 지식을 가진 자에게 자명한 일이다. 따라서, 그러한 수정예 또는 변형예들은 본 발명의 기술적 사상이나 관점으로부터 개별적으로 이해되어서는 안되며, 변형된 실시예들은 본 발명의 특허청구범위에 속한다 하여야 할 것이다.While the present invention has been particularly shown and described with reference to exemplary embodiments thereof, it is to be understood that the invention is not limited to the disclosed embodiments, but, on the contrary, It is obvious to those who have. Accordingly, it should be understood that such modifications or alterations should not be understood individually from the technical spirit and viewpoint of the present invention, and that modified embodiments fall within the scope of the claims of the present invention.

10 : 회전식 건조장치 20 : 건조 하우징
22 : 입구 24 : 출구
26 : 이송날개 30 : 온풍 발생기
32 : 제습기 40 : 온풍 배출구
42 : 배출팬 50 : 배출 이송수단
52 : 다공성 벨크 컨베이어
54 : 냉각공기 공급용 팬장치
60 : 이송수단 70 : 회전수단
72 : 랙기어 74 : 피니언 기어
76 : 구동모터 78 : 지지링
79 : 지지 로울러10: Rotary dryer 20: Dry housing
22: inlet 24: outlet
26: feed wing 30: hot air generator
32: dehumidifier 40: hot air outlet
42: exhaust fan 50: exhaust conveying means
52: Porous Belt Conveyor
54: Fan unit for cooling air supply
60: conveying means 70: rotating means
72: Rack gear 74: Pinion gear
76: drive motor 78: support ring
79: support roller

Claims (6)

소정의 길이와 지름을 갖는 중공형의 관 형상으로 형성되고, 내주면에는 녹색 통곡물의 이송을 위한 다수개의 이송날개들이 나선방향으로 각각 배치되며, 증숙이 완료된 녹색 통곡물이 이송수단에 의해 이송되어 입구로 투입되면 투입된 녹색 통곡물을 상기 이송날개들로 상부로 이동시킨 후 낙하시키면서 출구 쪽으로 이송시키도록 눕혀진 상태로 배치되어 회전수단에 의해 수평 회전하는 건조 하우징;
회전하는 상기 건조 하우징 내부에서 상기 이송날개들에 의해 상부로 이동한 후 낙하하면서 이송되는 녹색 통곡물의 전처리 건조가 이루어지도록 상기 건조 하우징의 입구쪽에 설치되어 상기 건조 하우징의 입구로 습도가 낮은 온풍을 공급하기 위한 온풍 발생기;
상기 건조 하우징 내부에서 각 이송날개들에 의해 상부로 이동하여 낙하면서 출구쪽으로 이동하는 녹색 통곡물을 건조시킨 온풍이 배출되도록 상기 건조 하우징의 출구쪽에 구비되는 온풍 배출구; 및
상기 건조 하우징의 출구로 배출되는 전처리 건조된 녹색 통곡물을 다음 가공공정으로 이송하기 위한 배출 이송수단을 포함하여 이루어지는 것을 특징으로 하는,
녹색 통곡물의 전처리 건조를 위한 회전식 건조장치.A plurality of feed blades for feeding the green wastes are respectively arranged in the spiral direction on the inner circumferential surface, green whole grains having been steamed are conveyed by the conveying means, A drying housing arranged to be laid down so as to be transported toward the outlet while being moved downward by the conveying vanes after being dropped, and horizontally rotated by the rotating means;
The drying housing is provided at the inlet side of the drying housing so as to perform pre-drying and drying of the green wastes transferred while being moved upward by the conveying vanes in the rotating drying housing, and to supply hot air with low humidity to the inlet of the drying housing ;
A hot air discharge port provided at an outlet of the drying housing so as to discharge hot air dried by a green barrel moving toward the outlet while being moved upward by the respective conveying vanes in the drying housing; And
And a discharge conveying means for conveying the pre-dried green whole grain discharged to the outlet of the drying housing to the next processing step.
Rotary drying device for pretreatment drying of green waters. 제1항에 있어서,
상기 회전수단은,
상기 건조 하우징의 외주면에 구비된 랙기어와 맞물리는 구동 피니언을 구비한 구동모터; 및
상기 건조 하우징의 회전 작동을 지지하도록 상기 건조 하우징의 외주면에 마련되는 지지링에 접촉되어 회전하는 지지 로울러를 포함하여 구성되는 것을 특징으로 하는,
녹색 통곡물의 전처리 건조를 위한 회전식 건조장치.The method according to claim 1,
Wherein,
A driving motor having a driving pinion engaged with a rack gear provided on an outer circumferential surface of the drying housing; And
And a supporting roller which rotates in contact with a supporting ring provided on an outer circumferential surface of the drying housing to support a rotating operation of the drying housing.
Rotary drying device for pretreatment drying of green waters. 제1항에 있어서,
상기 건조 하우징의 입구에는,
상기 이송수단에 의해 공급된 녹색 통곡물을 상기 건조 하우징의 입구로 투입하기 위한 호퍼가 마련되되, 상기 호퍼의 내부에는 상기 이송수단에 의해 이송되어 투입되는 녹색 통곡물을 분산시키기 위한 다공 분산판이 설치되는 것을 특징으로 하는,
녹색 통곡물의 전처리 건조를 위한 회전식 건조장치.The method according to claim 1,
At the inlet of the drying housing,
A hopper for feeding the green whole grain fed by the feeding means to the inlet of the drying housing is provided, and a porous dispersing plate for dispersing the green whole grain fed by the feeding means is disposed inside the hopper ≪ / RTI >
Rotary drying device for pretreatment drying of green waters. 제3항에 있어서,
상기 다공 분산판은,
상기 호퍼의 상부체와 하부체 사이에 탄성체들에 의해 지지되도록 설치되고, 상기 다공 분산판의 단부에는 뭉쳐진 상태로 공급되는 녹색 통곡물이 낱개로 분리되도록 상기 다공 분산판을 진동시키기 위한 진동모터가 다수개 설치되는 것을 특징으로 하는,
녹색 통곡물의 전처리 건조를 위한 회전식 건조장치.The method of claim 3,
Wherein the porous dispersing plate comprises:
A vibration motor installed to be supported by elastic bodies between the upper body and the lower body of the hopper, and a vibrating motor for vibrating the porous dispersing plate so as to separate green whole grains supplied in a lump form at the end of the porous dispersing plate Wherein a plurality of the plurality of the plurality of the light-
Rotary drying device for pretreatment drying of green waters. 제1항에 있어서,
상기 이송날개들은,
상기 건조 하우징 내부로 투입된 녹색 통곡물들을 점차 상기 출구쪽으로 이송시키도록 상기 출구 쪽으로 경사지게 배치되는 것을 특징으로 하는,
녹색 통곡물의 전처리 건조를 위한 회전식 건조장치.The method according to claim 1,
The conveying wings,
Wherein the green cover is disposed obliquely toward the outlet so as to gradually transfer green wastes into the drying chamber.
Rotary drying device for pretreatment drying of green waters. 제1항 내지 제5항 중 어느 한 항에 있어서,
상기 온풍 발생기의 공기 유입구에는,
상기 건조 하우징 내부로 공급되는 온풍의 습도를 낮추기 위한 제습기가 설치되는 것을 특징으로 하는,
녹색 통곡물의 전처리 건조를 위한 회전식 건조장치.


6. The method according to any one of claims 1 to 5,
In the air inlet of the hot air generator,
And a dehumidifier for lowering the humidity of the hot air supplied to the inside of the drying housing.
Rotary drying device for pretreatment drying of green waters.


KR1020160053472A 2016-04-29 2016-04-29 Rotary type dry equipment for pretreatment drying of green whole grain KR101801282B1 (en)

Priority Applications (3)

Application Number Priority Date Filing Date Title
KR1020160053472A KR101801282B1 (en) 2016-04-29 2016-04-29 Rotary type dry equipment for pretreatment drying of green whole grain
CN201780025737.0A CN109068715A (en) 2016-04-29 2017-04-27 For carrying out the rotary drying device of the pretreatment drying of green full cereal
PCT/KR2017/004509 WO2017188760A1 (en) 2016-04-29 2017-04-27 Rotary drying device for pretreatment-drying of green whole grains

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020160053472A KR101801282B1 (en) 2016-04-29 2016-04-29 Rotary type dry equipment for pretreatment drying of green whole grain

Publications (2)

Publication Number Publication Date
KR20170124002A true KR20170124002A (en) 2017-11-09
KR101801282B1 KR101801282B1 (en) 2017-11-27

Family

ID=60160998

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020160053472A KR101801282B1 (en) 2016-04-29 2016-04-29 Rotary type dry equipment for pretreatment drying of green whole grain

Country Status (3)

Country Link
KR (1) KR101801282B1 (en)
CN (1) CN109068715A (en)
WO (1) WO2017188760A1 (en)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN111947416A (en) * 2020-08-10 2020-11-17 周谢保 Grain drying device

Families Citing this family (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN110440559A (en) * 2019-08-23 2019-11-12 郭新花 A kind of medical traditional Chinese medicine drying device based on air-dried technology
CN112902559B (en) * 2021-01-19 2022-06-17 宁波财经学院 Multi-bin solar grain dryer
CN115355670B (en) * 2022-08-10 2023-06-27 云南云之香米业有限公司 Quick-drying device for rice processing
KR102478158B1 (en) * 2022-09-05 2022-12-14 이주현 Rice milling method, rice milling system, and rice flour produced by the method or system

Family Cites Families (17)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2002336814A (en) 2001-05-14 2002-11-26 Kanedai Watanabe:Kk Fishery product waste treatment device
CN1224452C (en) * 2002-11-08 2005-10-26 中国石油化工股份有限公司 Granulating method by using fluidized bed in rotary drum type and appt. thereof
CN200996775Y (en) * 2006-03-27 2007-12-26 黑龙江省农垦科学院农业工程研究所 Section-variable board copier of biological granular fertilizer drier
KR100800572B1 (en) * 2006-05-16 2008-02-04 웰빙메이드 주식회사 Scatter apparatus of seasoning powder for processing laver
KR20080112760A (en) * 2007-06-22 2008-12-26 김동암 Quick dryer
CN201352052Y (en) * 2009-02-11 2009-11-25 赛鼎工程有限公司 Drying rotary drum
CN101738070A (en) * 2009-12-08 2010-06-16 常州科迪干燥设备有限公司 Rotary roller dryer
KR100967433B1 (en) * 2010-01-19 2010-07-01 (주)성운프렌트 Sawdust drying apparatus
KR101231000B1 (en) * 2011-03-23 2013-02-07 충남대학교산학협력단 Method for processing and mass production of green whole grain
CN102897552B (en) * 2012-11-13 2015-03-25 如皋市包装食品机械有限公司 Vibration blanking device
KR101409135B1 (en) * 2013-05-06 2014-07-02 도담푸드 주식회사 Drying apparatus for brown algae
CN203782278U (en) * 2014-03-31 2014-08-20 新疆链传动贸易有限公司 Cottonseed drying and delinting machine
CN203744685U (en) * 2014-03-31 2014-07-30 宁波市镇海新东方精细化工有限公司 Drum
CN104126659B (en) * 2014-07-01 2016-04-27 齐鲁工业大学 A kind of solar energy Grain drier
CN204365249U (en) * 2014-12-30 2015-06-03 河南鑫源食品有限公司 A kind of discharging opening of converted starch reactor
CN204418117U (en) * 2015-01-12 2015-06-24 付炳方 A kind of U-shaped canal shaped device
CN105953555B (en) * 2016-06-24 2018-10-26 成都大学 Multi-functional Radix Ophiopogonis dryer

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN111947416A (en) * 2020-08-10 2020-11-17 周谢保 Grain drying device

Also Published As

Publication number Publication date
CN109068715A (en) 2018-12-21
KR101801282B1 (en) 2017-11-27
WO2017188760A1 (en) 2017-11-02

Similar Documents

Publication Publication Date Title
KR101801282B1 (en) Rotary type dry equipment for pretreatment drying of green whole grain
US5972413A (en) Process for cooking cereal grains
TWI338576B (en) Γ-aminobutyrc acid enrichment method and grain obtaining by the method thereof
JP2005520530A (en) Protein-containing food and preparation method thereof
US2801176A (en) Preparing ready-to-eat cereal foods
US20180320966A1 (en) Drier with solar radiation simulation
KR19990022855A (en) Method and apparatus for making dehydrated pea soup
CN111389483B (en) Automatic peeling process for quick-frozen fresh corn kernels
JP2004159561A (en) Method for producing instant rice and instant rice
KR102091425B1 (en) Rice processing equipment having facility for producing nutritive rice
US2884327A (en) Method of processing wheat
JP3943577B2 (en) Rice flour having a high water content, method for producing and storing rice flour, and method for producing rice flour having a desired water content
TWI232728B (en) Method and apparatus for producing sprouted germinated rice
US20040247756A1 (en) Modified brown rice and method of producing the same
CN203540597U (en) Vertical type tartary buckwheat peeling machine
CN112254494A (en) High-efficient drying equipment is used in feed production processing
KR100546033B1 (en) Brown rice continuous sterilization and white rice mixing device and method
CN105725034A (en) Method for milling rice grains
JP2002291457A (en) Apparatus for blanching treatment for producing frozen product of green agricultural product
CN219103558U (en) Drying equipment is used in rice processing
CN205143382U (en) Grain drying -machine that can evenly dry
CN203884590U (en) Processing apparatus for black tartary buckwheat tea with bran
CN218977899U (en) Quick-frozen food processing is with pelleting device
CN218831377U (en) Storage jar is used in millet processing
CN210329247U (en) Cleaning and peeling device of spicy and hot gastrodia tuber slice production system

Legal Events

Date Code Title Description
A201 Request for examination
E902 Notification of reason for refusal
E701 Decision to grant or registration of patent right
GRNT Written decision to grant
