KR20170069186A

KR20170069186A - Electric range with Multi-heating area

Info

Publication number: KR20170069186A
Application number: KR1020170071435A
Authority: KR
Inventors: 이승훈
Original assignee: 이승훈
Priority date: 2014-07-02
Filing date: 2017-06-08
Publication date: 2017-06-20
Also published as: KR101808183B1; KR20160004224A

Abstract

본 발명은 전기레인지에 다중의 발열판(발열히터)을 구비하여 조리 용기의 크기에 따라 쉽고 편리하게 조리를 할 수 있도록 하는 다중 발열판이 구비된 전기레인지에 관한 것이다. 본 발명은 조리용 발열판을 구비하는 전기레인지로서, 상기 조리용 발열판은 조리가 이루어지는 제1 발열부 및 제2 발열부로 구비되고, 상기 제1 발열부(110) 및 제2 발열부(120)는 안쪽에 다중의 조리가 가능하도록 구획 형성되는 발열 조리부를 더 포함하여 구비되는 것을 특징으로 하는 다중 발열판이 구비된 전기레인지를 개시한다.The present invention relates to an electric oven provided with multiple heating plates (heating heaters) in an electric range, and capable of cooking easily and conveniently according to the size of the cooking vessel. The present invention relates to an electric range equipped with a cooking heat generating plate, wherein the cooking heat generating plate is provided with a first heat generating portion and a second heat generating portion to be cooked, and the first heat generating portion (110) and the second heat generating portion And a plurality of heat-generating cooking parts formed on the inner side so as to be capable of cooking multiple foods.

Description

[0001] The present invention relates to a multi-

본 발명은 다중 발열판이 구비된 전기레인지에 관한 것으로서, 더욱 상세하게는 전기레인지에 다중의 발열판(발열히터)을 구비하여 조리 용기의 크기에 따라 쉽고 편리하게 조리를 할 수 있도록 하는 다중 발열판이 구비된 전기레인지에 관한 것이다.BACKGROUND OF THE INVENTION 1. Field of the Invention [0001] The present invention relates to an electric range equipped with multiple heating plates, and more particularly, to an electric range equipped with multiple heating plates (heating heaters) in an electric range, Gt; electric < / RTI > range.

최근 들어 전기히터나 별도의 열원으로 음식물을 조리하는 전기레인지가 많이 보급되고 있다. 전기레인지의 가장 큰 장점은 불꽃을 사용하지 않는다는 것으로서, 불꽃을 사용하지 않음으로써 실내 공기 오염과 화재의 위험을 방지할 수 있다.Recently, electric ovens for cooking food with electric heaters or separate heat sources have been widely used. The biggest advantage of the electric range is that it does not use flame. By not using flame, it can prevent the risk of indoor air pollution and fire.

상기 전기레인지는 열원의 종류에 따라 인덕션 방식과 열선 방식의 히터로 구분되며, 인덕션 방식은 전자유도의 원리로서 조리 용기에 자력을 가해 조리 용기 자체에서 열이 발생하는 원리를 이용하는 것이고, 열선 방식은 발열 히터의 복사열을 이용하는 원리로 히터 자체에서 열을 발생시켜 조리 용기를 가열하는 기기이다.The electric range is classified into an induction type and a hot wire type heater depending on the type of a heat source. The induction type uses the principle of generating heat in the cooking vessel itself by applying magnetic force to the cooking vessel as a principle of electromagnetic induction. It is a device that heats the cooking vessel by generating heat from the heater itself on the principle of using the radiant heat of the heater.

최근 주방기구 등의 미적 감각 및 공간 활용률의 극대화를 위하여 싱크대가구 내부로 각종 주방기구 등이 매립형으로 설치되는 빌트인 방식이 많이 적용되고 있는 추세이다. 이와 더불어 생활의 편리함을 위하여 이동식 전기레인지를 사용하여 언제 어디에서나 조리 용기를 가열하고 음식을 조리할 수 있다. 이를 위해서 휴대성이 높은 전기레인지에 대한 다양한 디자인이 제시되고 있다. 하지만, 전선을 처리하기 위한 간단한 구조가 개시되지 않고 있는 현실이다.Recently, in order to maximize the aesthetic sensation and the space utilization rate of kitchen appliances, a built-in system in which kitchen utensils are installed in a sink type is widely used. In addition, for convenience of life, a portable electric range can be used to heat the cooking vessel and cook the food anytime and anywhere. For this purpose, various designs for a highly portable electric range have been proposed. However, it is a reality that a simple structure for processing a wire is not disclosed.

도 5를 참조하여 일반적인 전기레인지의 동작 원리를 설명하면, 전기레인지의 화구를 구성하는 발열판(2)(3)의 하부에는 발열코일이 설치되고. 상기 발열코일은 발열판(2)(3)의 하부전면에 접촉되도록 설치되어 발열판에 열을 인가하게 된다.Referring to FIG. 5, the operation principle of a general electric range will be described. A heat generating coil is installed on a lower portion of the heat generating plates 2 and 3 constituting the hearth of the electric range. The heating coil is installed to be in contact with the lower front surface of the heating plates 2 and 3 to apply heat to the heating plates.

상기 발열코일에는 전원스위치(4)로부터 전원이 인가되고, 상기 전원스위치(4)로부터 전기가 발열코일에 인가되면 발열코일에서 열을 발생하게 된다. 상기 발열코일에서 발생하는 열은 발열판(2)(3)에 인가됨으로써 발열판의 상면에 위치되는 용기의 음식물을 조리하는 것이 일반적인 전기레인지의 동작 원리이다.Power is supplied from the power switch 4 to the heating coil, and heat is generated from the heating coil when electricity is applied from the power switch 4 to the heating coil. The heat generated in the heating coil is applied to the heating plates 2 and 3 so that the food of the container positioned on the upper surface of the heating plate is cooked.

그러나 종래의 전기레인지는 발열판(2)(3)에 조리 용기를 올려놓고 용기를 가열하는 경우에 있어서, 상기 발열판(2)(3)의 넓이보다 큰 면적의 용기를 가열할 시에는 조리 용기를 가열하는데 도움을 주지 못하는 불편함이 있다.However, in the conventional electric range, when heating the container with the cooking container placed on the heating plates 2 and 3, when heating the container having an area larger than the area of the heating plates 2 and 3, There is an inconvenience that does not help to heat.

또한, 종래 기술에 따른 전기레인지는 발열판의 개수 및 크기가 다양하게 변형되어 생산되고 사용자는 자신에 맞는 전기레인지를 선택하여 사용하게 되는데, 발열 히터인 발열판의 개수 및 크기가 다양하더라도 실제 요리를 하는 경우에는 발열판 화구의 크기와 조리 용기의 크기가 맞지 않는 경우가 자주 발생하게 된다.Also, the electric range according to the related art is produced by variously changing the number and size of the heating plates, and the user selects and uses an electric range suitable for his / her own. Even if the number and size of the heating plates, The size of the heating plate and the size of the cooking container often do not match.

그러므로 화구에 비하여 조리 용기가 작은 경우, 조리 용기에 접촉하지 않는 히터부는 조리 용기를 가열하는 데 도움을 주지 못하므로, 불필요한 전력이 소모되는 문제점이 있었다.Therefore, when the cooking vessel is smaller than the cooking vessel, the heater portion which does not contact the cooking vessel does not help heating the cooking vessel, and thus unnecessary power is consumed.

또한, 화구에 비하여 조리 용기가 큰 경우에는 조리 용기에 접촉하는 히터부의 발열판이 작아 조리 용기를 가열하는데 전력 소모와 조리 시간이 오래 걸리는 등 불편함이 있었다. 또한, 발열판의 작동을 직관적으로 컨트롤할 수 없는 문제점도 있었다.In addition, when the cooking container is larger than the cooking cavity, the heating plate of the heater portion contacting the cooking container is so small that it takes a long time for power consumption and cooking time to heat the cooking container. In addition, the operation of the heating plate can not be intuitively controlled.

KR 공개특허공보 A 10-2006-0122144 (2006. 11. 30)KR Patent Publication No. 10-2006-0122144 (November 30, 2006)

상기와 같은 종래의 문제점을 해결하기 위한 본 발명의 목적은, 전기레인지에 다중의 발열판을 제공하여 신속하고 편리하게 조리를 할 수 있도록 하는 다중 발열판이 구비된 전기레인지를 제공하기 위함이다. 특히 이동 시나 보관 시에 전선처리를 매우 간단한 구조로 해결하기 위한 것이다.SUMMARY OF THE INVENTION It is an object of the present invention to provide an electric range equipped with multiple heating plates for providing multiple heating plates in an electric range for quick and convenient cooking. Especially, it is to solve the wire processing with a very simple structure when moving or storing.

본 발명의 다른 목적은 조리 용기의 크기에 관계없이 소형 조리 용기부터 대형 조리 용기까지 신속하고 편리하게 조리를 할 수 있도록 하는 다중 발열판이 구비된 전기레인지를 제공하기 위함이다. It is another object of the present invention to provide an electric range equipped with a multiple heating plate that can be quickly and conveniently cooked from a small cooking vessel to a large cooking vessel regardless of the size of the cooking vessel.

본 발명의 또 다른 목적은 다수의 발열판을 전기레인지의 상부에 일체형으로 구성하여 다양한 조리를 한 번에 조리할 수 있도록 하기 위함이다.Another object of the present invention is to provide a plurality of heating plates integrally formed on an upper part of an electric range so that various cooking can be cooked at a time.

본 발명의 또 다른 목적은 전기레인지의 다중 발열판에 감지센서를 제공하여 조리 용기의 크기 및 조리 용기가 놓이는 곳을 자동적으로 감지하여 조리를 할 수 있도록 하는 다중 발열판이 구비된 전기레인지를 제공할 수 있다.It is still another object of the present invention to provide an electric range equipped with a multiple heating plate for providing a sensing sensor on a multiple heating plate of an electric range so that the size of the cooking container and the place where the cooking container is placed can be automatically detected and cooked have.

본 발명의 또 다른 목적은 조리기의 크기에 따라 바닥면적의 평균치에 의하여 발열판을 소, 중, 대 로 3등분하여 전기를 절약하기 위함이다.Another object of the present invention is to save electricity by dividing the heating plate into small, middle, and large portions according to the average value of the floor area according to the size of the cooker.

본 발명의 또 다른 목적은 소, 중, 대로 구분한 3개의 발열판을 크기가 작은 순서대로 1, 2, 3의 숫자를 그려 넣고, 발열판을 가동시키는 버튼의 위치를 가열판과 동일하게 배치함으로써 시각인지적으로 연계시켜 상기 전기레인지를 사용함에 있어 좀 더 쉽고 편리하게 사용하기 위함이다.Another object of the present invention is to draw the numbers of 1, 2, and 3 in the order of small size by arranging the three heating plates divided into small, medium and large groups and arranging the position of the button for operating the heating plate in the same manner as the heating plate, So that it is easier and more convenient to use the electric range in connection with the intellectual connection.

본 발명은 전기레인지의 작동을 시각인지적 관점에서 직관적으로 파악할 수 있도록 하고자 한다.The present invention intends to intuitively grasp the operation of the electric range in a visual and cognitive viewpoint.

상기 과제를 해결하기 위하여, 조리용 발열판을 구비하는 전기레인지로서, 상기 조리용 발열판은 그 내부가 3개 이상 구획되고, 구획된 상기 조리용 발열판의 구간별도 발열되도록 조작이 가능하며, 상기 3개 이상 구획되는 조리용 발열판은 외부 발열부와 내부 발열부로 나뉘되, 상기 외부 발열부의 내부에 2개 이상의 상기 내부 발열부가 위치하고, 가열의 대상이 되는 용기의 크기에 따라 상기 내부 발열부만을 가열하거나, 상기 내부 발열부를 둘러싼 외부 발열부와 상기 내부 발열부를 동시에 가열할 수 있도록 조작이 가능하되, 상기 내부 발열부 중 어느 하나는 다른 상기 내부 발열부와 이격되어 배치되되, 동심원 구조와 같이 포함 관계가 아닌 분리 이격되어 배치되어, 상기 외부 발열부를 사용하지 않고, 상기 외부 발열부 내에서 상기 내부 발열부를 각각 가열을 할 수 있고, 상기 외부 발열부와 상기 2개 이상의 내부 발열부는 각각 켜고 끄는 것을 할 수 있어, 모두 켜는 때에는 전체적으로 넓은 발열부가 형성되고, 상기 외부 발열부를 끈 상태에서 상기 내부 발열부를 각각 켜고 끄는 때에는 2개 이상의 분리된 내부 발열부가 형성되는 것을 제1 특징으로 하고, 상기 전기레인지는 일측에 전기레인지의 전원케이블을 감아 보관하도록 하는 케이블 걸림부를 더 포함하되, 상기 케이블 걸림부는 상기 전기레인지의 몸체에 삽입되거나 인출될 수 있어서, 상기 전원케이블을 감아 보관하는 때에는 인출하고, 그 외의 경우에는 상기 전기레인지의 몸체에 삽입할 수 있고, 전원케이블이 연결된 전원 공급부는 상기 전기레인지의 외측으로 일부 돌출되어 있고, 상기 전원 공급부와 상기 케이블 걸림부에 의하여 상기 전원케이블이 권선될 수 있는 것을 제2 특징으로 하는 전기레인지를 제공한다.In order to achieve the foregoing object, as an electric oven comprising a cooking heating plate for, heating plate for the cooking is that the interior of compartment 3 or more, and can be operated so that the interval a separate heating of the compartment heating plate for the cooking, the three heating plate for cooking is at least compartments are divided by external heating unit with an internal heating element, wherein the external heat inside two or more additional said internal heat within the unit, heating only the inner heating element according to the to be subjected to the heating container size, or And the inner heat generating portion and the outer heat generating portion surrounding the inner heat generating portion and the inner heat generating portion can be heated simultaneously, wherein one of the inner heat generating portions is disposed apart from the other inner heat generating portion, Wherein the inner heating member is disposed so as to be spaced apart from the outer heating member, And the two or more internal heat-generating portions can be turned on and off, respectively. When all of the external heat-generating portions and the internal heat-generating portions are turned on, a wide heating portion is formed as a whole, when turning off the addition of two separate internal heat than that formed in the first aspect, wherein the electric oven further comprises a cable locking portion to be kept wound around the power cable for the electric oven on one side, the cable engaging portion the electrical The power supply unit connected to the power supply cable can be inserted into or out of the body of the range so that the power supply cable can be inserted into the body of the electric range when the power supply cable is wound and stored, And the power supply part and the cable locking part By providing the electric range according to claim 2 characterized in that the power cable can be wound.

본원발명은 상기 조리용 발열판에 조리 용기가 놓이는 것을 감지하는 센서감지부가 설치된 것을 특징으로 할 수 있다.The present invention is characterized in that a sensor sensing unit for sensing that the cooking vessel is placed on the cooking heating plate is provided .

본원발명의 상기 케이블 걸림부는 일단에 돌출 형성되어 감긴 전원케이블이 이탈되는 것을 방지하도록 하는 이탈 방지턱이 형성된 것을 특징으로 할 수 있다.The cable catching portion of the present invention may have a separation preventing protrusion formed at one end thereof to prevent the detached power cable from being detached.

본 발명은 전기레인지에 다중의 발열판을 제공하여 신속하고 편리하게 조리를 할 수 있다. 또한, 본 발명은 외측으로 돌출되는 전원 공급부를 권선에 활용함으로써 권선 수단의 구조를 매우 간단히 하였다.The present invention can provide multiple heating plates in an electric range for quick and convenient cooking. Further, the present invention greatly simplifies the structure of the winding means by utilizing the power supply portion protruding outwardly for the winding.

또한, 본 발명은 조리 용기의 크기에 관계없이 소형 조리 용기부터 대형 조리 용기까지 신속하고 편리하게 조리를 할 수 있는 효과가 있다.In addition, the present invention has the effect of enabling quick and convenient cooking from a small cooking vessel to a large cooking vessel regardless of the size of the cooking vessel.

또한, 본 발명은 다수의 발열판을 전기레인지의 상부에 일체형으로 구성하여 다양한 조리를 한 번에 조리할 수 있도록 하는 효과가 있다.In addition, the present invention has an effect that a plurality of heating plates can be integrally formed on the upper part of the electric range, so that various cooking can be performed at one time.

또한, 일체형 상판 구조 내에 다수의 발열판이 용기의 크기에 따라 자동 동작하는 전기레인지를 제공하는 것으로 여러 종류의 조리 용기 크기에 따라 발열판을 효율적으로 사용할 수 있는 효과가 있다.In addition, the present invention provides an electric range in which a plurality of heating plates are automatically operated in accordance with the size of the container in the integral top plate structure, and the heating plates can be efficiently used according to the sizes of various cooking vessels.

또한, 다수의 발열판을 전기레인지의 상부에 일체형으로 구성하여 다양한 조리를 한 번에 조리할 수 있다.In addition, a plurality of heating plates can be integrally formed on the upper part of the electric range, so that various cooking can be performed at one time.

또한, 전기레인지의 다중 발열 감지센서를 제공하여 조리 용기의 크기 및 조리 용기가 놓이는 곳을 자동적으로 감지하여 조리를 할 수 있다.In addition, a multi-heating sensor of an electric range is provided, so that the size of the cooking container and the place where the cooking container is placed can be automatically detected and cooked.

또한, 대형 조리 용기의 가열에 있어서 조리 용기의 크기에 맞게 자동적으로 감지 작동함으로써, 면적이 큰 조리 용기를 더 효과적으로 가열할 수 있다.Further, in the heating of the large cooking vessel, automatically sensing operation is performed in accordance with the size of the cooking vessel, whereby the cooking vessel having a large area can be heated more effectively.

또한, 조리기의 크기에 따라 맞는 발열판을 이용함으로써 불필요하게 소모되는 전기를 절약할 수 있다.In addition, by using a heating plate that matches the size of the cooker, unnecessary consumption of electricity can be saved.

또한, 발열판의 크기별로 각각 배치시키는 것이 아닌, 가장 큰 발열판의 내부에 작은 발열판을 배치시켜 각각 구동할 수 있게 함으로써 전기레인지의 크기를 줄일 수 있다.Further, instead of disposing them according to the size of the heating plate, a small heating plate can be disposed inside the largest heating plate to drive them, thereby reducing the size of the electric range.

또한, 소, 중, 대로 구분한 3개의 발열판을 크기가 작은 순서대로 1, 2, 3의 숫자를 그려 넣고, 발열판을 가동시키는 버튼의 위치를 가열판과 동일하게 배치함으로써 시각인지적으로 연계시켜 상기 전기레인지를 사용함에 있어 좀 더 쉽고 편리하게 사용할 수 있다.Also, the numbers of 1, 2, and 3 are drawn in the order of small size, and the positions of the buttons for operating the heating plate are arranged in the same manner as the heating plate, It is easier and more convenient to use electric range.

본 발명은 내부, 외부 발열부를 이용하여 넓은 발열부를 이용할 수 있을 뿐만 아니라, 외부 발열부를 끈 상태에서는 분리된 여러 개의 발열부를 각각 이용할 수 있는 효과가 있다. 이러한 효과는 발열부를 동심원 구조로 해서는 얻을 수 없는 효과이며, 본 발명과 같이 외부 발명부를 끈 상태에서 그 내부의 발열부가 여러 개로 분리되어 있어야 가능하다. 도 1 및 도 2에 도시된 바와 같이 이 경우 상기 ‘분리’는 동심원과 같이 포함하는 관계가 아닌 분리 이격된 구조임이 명백하고, 이를 통하여 상기의 효과를 얻을 수 있는 것이다.The present invention is not only capable of using a wide heat generating portion by using the internal and external heat generating portions, but also can use a plurality of separate heat generating portions when the external heat generating portion is turned off. Such an effect can not be attained by using a concentric circular heat generating portion, and the heat generating portion inside the outer inventive portion may be separated into several portions as in the present invention. As shown in FIGS. 1 and 2, in this case, it is clear that the 'separation' is a separation structure separated from a concentric circle, not the inclusion relation, and the above effect can be obtained.

본 발명에 의하면 전기레인지의 작동을 시각인지적 관점에서 직관적으로 파악할 수 있게 된다.According to the present invention, the operation of the electric range can be grasped intuitively from a viewpoint of viewpoint.

도 1 내지 도 3은 본 발명의 일 실시 예에 따른 다중 발열판이 구비된 전기레인지를 보인 것으로,

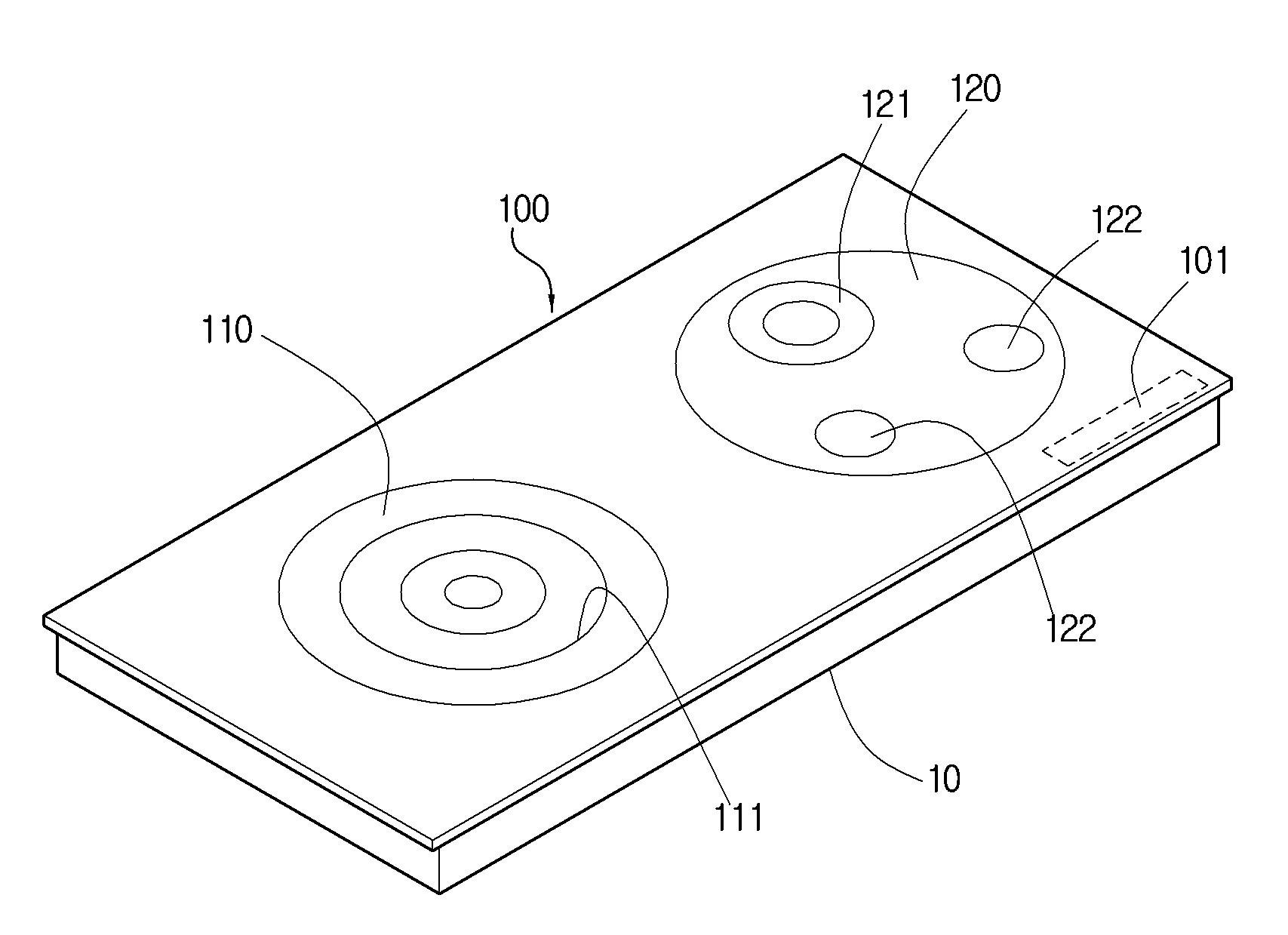

도 1은 다중 발열판이 구비된 전기레인지 개략 전체 사시도,
도 2는 도 1의 평면도,
도 3, 도 3a, 도 5는 다중 발열판이 구비된 전기레인지에 다양한 실시 예를 보인 도면,
도 4는 본 발명의 다른 일 실시 예에 관한 도면이다.
도 5는 종래의 일반적인 발열판이 구비된 전기레인지의 사시도이다.1 to 3 show an electric range equipped with a multiple heating plate according to an embodiment of the present invention,
1 is a schematic overall perspective view of an electric range equipped with multiple heating plates,
Fig. 2 is a plan view of Fig. 1,
FIGS. 3, 3A, and 5 are views showing various embodiments of an electric range equipped with multiple heating plates,
4 is a diagram relating to another embodiment of the present invention.
5 is a perspective view of an electric oven having a conventional heating plate.

이하, 본 발명의 바람직한 실시 예를 첨부한 도면을 참조로 하여 상세히 설명한다.Hereinafter, preferred embodiments of the present invention will be described in detail with reference to the accompanying drawings.

본 발명은 이하에서 개시되는 실시 예에 한정되는 것이 아니라 서로 다른 다양한 형태로 구현될 수 있으며, 단지 본 실시 예는 본 발명의 개시가 완전하도록 하며 통상의 지식을 가진 자에게 발명의 범주를 완전하게 알려주기 위하여 제공되는 것이다.It is to be understood that the present invention is not limited to the disclosed embodiments, but may be embodied in many different forms and should not be construed as limited to the embodiments set forth herein. Rather, these embodiments are provided so that this disclosure will be thorough and complete, It is provided to inform.

도 1 내지 도 3은 본 발명의 일 실시 예에 따른 다중 발열판이 구비된 전기레인지를 보인 것이다.1 to 3 show an electric range equipped with a multiple heating plate according to an embodiment of the present invention.

도 1은 본 발명의 일 실시 예에 따른 다중 발열판이 구비된 전기레인지 개략 전체 사시도이고, 도 2는 도 1의 평면도이다.FIG. 1 is an overall schematic perspective view of an electric range equipped with a multiple heating plate according to one embodiment of the present invention, and FIG. 2 is a plan view of FIG. 1.

도 1 내지 도 2를 참조하면, 본 발명에 따른 다중 발열판이 구비된 전기레인지는 조리용 발열판(100)을 구비하는 전기레인지로서, 상기 조리용 발열판(100)은 조리가 이루어지는 제1 발열부(110) 및 제2 발열부(120)를 포함하여 구성된다.Referring to FIGS. 1 and 2, an electric range equipped with a multi-heating plate according to the present invention is an electric range including a cooking heat generating plate 100. The cooking heat generating plate 100 includes a first heating unit 110 and a second heat generating unit 120. [

상기 조리용 발열판(100)은 전기레인지의 장치들이 설치되는 하우징본체(10)의 상측에 설치되는 평판형의 발열판으로 세라믹글라스 또는 주철과 같은 재질로 구성된다.The cooking heating plate 100 is a plate-like heating plate installed on the upper side of the housing main body 10 on which the devices of the electric range are installed, and is made of a material such as ceramic glass or cast iron.

또한, 상기 조리용 발열판(100)은 일측에 전원 및 발열량을 조절하는 전원제어부(101)가 구비된다. 이때 상기 전원제어부는 일반적인 터치센서를 이용한 전자시스템이다.In addition, the cooking heating plate 100 is provided with a power control unit 101 for controlling a power source and a calorific power on one side. Here, the power control unit is an electronic system using a general touch sensor.

한편, 상기 하우징본체(10)는 박스 형태로서, 내부에는 다수의 히터유닛을 포함하는 히터모듈(미도시)로 구성된다.The housing main body 10 is formed in a box shape and includes a heater module (not shown) including a plurality of heater units therein.

여기서 히터유닛은 조리용 발열판(100)에 열을 인가하는 발열코일로서 발열판의 저면부에 다수개의 히터유닛이 모듈로 연결됨이 바람직하다.Here, the heater unit is a heat generating coil for applying heat to the cooking heat generating plate 100, and a plurality of heater units are preferably connected to the bottom of the heating plate as a module.

또한, 상기 히터모듈은 다수개의 히터유닛이 연결 결합되어 형성하는 발열코일로서, 전원제어부에 의해서 전원을 공급받고 동작하는 발열장치이다.Also, the heater module is a heat generating coil formed by connecting a plurality of heater units, and is a heating device that is powered by a power control unit and operates.

상기 히터유닛이 연결 형성되는 히터모듈에 의하여 발열판을 구성할 수 있다.And the heating plate may be constituted by the heater module to which the heater unit is connected.

상기 전원제어부(101)는 전자 제어패널로서, 상기 전기레인지의 모든 상황을 디스플레이하거나 발열판의 전원 공급과 자동 제어를 할 수 있도록 설치할 수 있다.The power control unit 101 may be an electronic control panel, which can display all the states of the electric range or can supply power to the heating plate and automatically control the heating plate.

상기 제1 발열부(110)는 중심에서 바깥쪽으로 단계별로 구분되는 발열 조리부(111)를 가지도록 형성할 수 있다.The first heating unit 110 may be formed to have a heating cooking unit 111 that is divided stepwise outward from the center.

또한, 상기 발열 조리부(111)는 조리 용기의 크기에 따라 단계별 가열이 가능하도록 이루어진다. In addition, the heating cooking unit 111 can be heated step by step according to the size of the cooking vessel.

다시 말해, 단계별 원형 라인으로 이루어지는 발열 조리부(111)는 중심 안쪽에서부터 바깥쪽으로 원형 라인이 단계별로 구분되어 조리에 맞는 조리 용기를 선택적으로 올려놓고 조리할 수 있다.In other words, the exothermic cooking unit 111 composed of the stepwise circular lines is divided into stages in a circular line from the center to the outside, so that the cooking vessel suitable for cooking can be selectively placed and cooked.

아울러, 크기가 큰 조리 용기를 이용한 조리 선택 시에는 상기 발열 조리부(111)의 원형라인 전체를 모두 가열하도록 사용할 수 있다.In addition, when cooking is selected using a cooking vessel having a large size, the entire circular line of the heating cooking unit 111 may be heated.

또한, 상기 제1 발열부(110)의 내부 히터유닛은 원형으로 결합되는 히터 모듈로서 독자적으로 전원제어부를 포함할 수 있다.In addition, the inner heater unit of the first heat generating unit 110 may be a circular heater, and may include a power controller.

또한, 상기 제1 발열판(110)에 조리 용기가 놓이게 되면 이를 감지하여 전원제어부를 통하여 전원을 공급하고 히터모듈을 가열할 수 있다.Further, when the cooking container is placed on the first heating plate 110, it is sensed and the power is supplied through the power control unit and the heater module can be heated.

여기서 상기 제1 발열부(110)는 중/대형 면적의 조리 용기를 가열하는 목적으로 사용되며, 내부에는 적어도 하나 이상의 히터유닛을 포함하는 히터모듈로 형성할 수 있다.Here, the first heating unit 110 is used for heating a large / medium sized cooking vessel, and may be formed of a heater module including at least one heater unit.

상기 제2 발열부(120)는 안쪽에서 1개 이상 선별되는 발열 조리부(121)(122)를 가지도록 형성할 수 있다. 상기 선별되는 발열 조리부(121)(122)는 도 1 및 도 2에 명백하게 도시된 바와 같이 동심원 구조와 같이 포함 관계가 아닌 분리 이격되어 설치되어 있다. 이 경우 최소한 개별적으로 작동하는 발명부는 3개 이상이 되는 것이다.The second heat generating part 120 may have one or more heating cooking parts 121 and 122 selected from the inside. The heat-generating cooking parts 121 and 122 are arranged to be spaced apart from each other, as shown in FIG. 1 and FIG. 2, as in a concentric circular structure. In this case, there will be at least three inventions that operate at least individually.

또한, 상기 발열 조리부(121)(122)에는 전원제어부(101)를 통해 전원이 공급된 상태에서 조리 용기가 놓이는 것을 감지하는 센서감지부를 더 구비할 수 있다.The heating units 121 and 122 may further include a sensor sensing unit for sensing that the cooking vessel is placed in a state where power is supplied through the power control unit 101. [

여기서 상기 제2 발열부(120)는 중/소형 면적의 조리 용기를 가열하는 목적으로 사용되며, 상기 발열 조리부(121)(122)는 각각 내부에 적어도 하나 이상의 히터유닛을 포함하는 히터모듈로 구성할 수 있다.Here, the second heating unit 120 is used for heating a cooking container having a medium / small area, and the heating cooking units 121 and 122 are each composed of a heater module including at least one heater unit can do.

즉, 도 2에 도시된 바와 같이 적어도 1개 이상의 발열 조리부에서 동시에 조리 용기를 가열할 수 있어 다양한 작은 용기를 데우거나 즉석식품 등을 신속하게 데워 조리하는데 효율적으로 사용할 수 있어 조리 시간 및 전력 소비 또한 줄일 수 있다. That is, as shown in FIG. 2, the cooking container can be heated at least at one or more heating cooking parts at the same time, so that various small containers can be efficiently used for warming up instant food or hot food, Can be reduced.

더불어, 상기 조리용 발열판(100)은 제1 발열부 및 제2 발열부 이외의 면적에 일자형 히터모듈을 구성하여 조리용 발열판 전체를 모두 가열 사용하도록 하여 대형의 조리 용기나 가열 조리를 할 수도 있다. 이 경우 조리용 발열판 전체는 외부 발열부가 되고, 제1 및 제2 발열부는 내부 발열부가 되는데, 상기 제1 발열부 및 제2 발열부는 분리되어 있어서, 상기 외부 발열부를 끈 상태에서는 각자 구동이 가능하게 된다. 즉, 앞에서 설명한 선별되는 발열조리부(121)(122)와 같이 동심원으로 포함하는 구조가 아닌 분리 이격된 구조가 되는 것이다. In addition, the cooking heating plate 100 may have a straight heater module in an area other than the first heating part and the second heating part so that the entire heating plate for cooking is heated and used, . In this case, the entire cooking heat generating plate is an external heat generating portion, and the first and second heat generating portions are internal heat generating portions. Since the first and second heat generating portions are separated from each other, do. That is, the structure is not a concentric structure like the above-described heat-generating cooking parts 121 and 122, but a separated structure.

이런 경우 조리용 발열판 모든 부위를 가열하는 것으로 전원제어부에 통한 전체 선택 모드로 작동함이 바람직하다.In this case, it is preferable to heat all the heating plates for cooking and operate in the full selection mode through the power control unit.

한편, 도 3 및 도 3a는 다중 발열판이 구비된 전기레인지와 케이블 걸림부가 구비된 것을 보인 사시도이다. 도면부호 100이 본 발명의 외부 발열부가 될 수 있으며, 도면부호 110이 도면번호 100의 내부에서 각각 분리되어 있는 내부 발열부가 될 수 있는 것이다.3 and 3A are perspective views showing an electric range equipped with multiple heating plates and a cable catching part. Reference numeral 100 can be an exothermic part of the present invention, and reference numeral 110 can be an internal exothermic part separated from the inside of the reference numeral 100.

도 3을 참조하면, 상기 조리용 발열판(100)을 구비하는 전기레인지는 일측 내부에서 자동 인출되어 전기레인지의 전원케이블(103)을 감아 보관하도록 하는 케이블 걸림부(130)를 더 포함하여 구성할 수도 있다. (P는 전원 공급부이고 도면에 도시된 바와 같이 전원케이블이 연결되어 있다.)Referring to FIG. 3, the electric cooking oven having the cooking heat generating plate 100 may further include a cable catching portion 130 that is automatically drawn out from one side of the cooking cavity to store the electric power cable 103 of the electric cooking range It is possible. (P is a power supply unit and a power cable is connected as shown in the drawing.)

또한, 상기 케이블 걸림부(130)는 일단에 돌출 형성되어 보관된 전원케이블이 이탈되는 것을 방지하도록 하는 이탈 방지턱(131)이 형성됨이 바람직하다.In addition, it is preferable that the cable locking part 130 is formed with a separation preventing protrusion 131 protruding at one end to prevent the stored power cable from being detached.

본 발명은 상기 전원 공급부는 상기 전기레인지의 외측으로 일부 돌출되어 있고, 상기 전원 공급부와 상기 케이블 걸림부에 의하여 상기 전원케이블이 권선될 수 있는 것을 특징으로 할 수도 있다. 케이블 및/또는 전원 공급부는 전기레인지에서는 필수적인 구성이므로 이를 이용하여 권선을 함으로써 최소한의 구성으로 권선 기능을 달성할 수 있는 것이다.The power supply unit may partially protrude to the outside of the electric range, and the power cable may be wound by the power supply unit and the cable locking unit. Since the cable and / or the power supply unit is an essential constitution in the electric range, it is possible to achieve the winding function with the minimum configuration by using the winding.

상기 케이블 걸림부는 통상 시에는 상기 전기레인지의 몸체에 내장되어있으나, 스프링 등 탄성장치 및 걸림장치에 의하여 한 번 누르면 돌출되고, 다시 눌러 삽입하는 장치일 수 있다.The cable catching part is normally housed in the body of the electric range but may be a device which is pressed once by an elastic device such as a spring and an engaging device, and presses it again.

여기서 상기 케이블 걸림부(130)는 사용자가 손으로 눌러 튀어나오도록 반자동 또는 작동제어부에 의해 자동으로 인출할 수 있도록 형성할 수도 있다.Here, the cable catching part 130 may be formed so as to be automatically withdrawn by the semiautomatic or operation control part so that the user can push it out by hand.

도 3은 전술한 발열판의 원형 형태로 구현한 것이다.3 is a circular shape of the heating plate.

도 4는 본 발명의 다른 일 실시 예의 도면으로서 다중 발열판이 구비된 전기레인지의 평면도이다. 도 4의 숫자가 쓰여 있는 각기 다른 크기의 원형 발열판은 우측 하단의 버튼을 이용하여 작동할 수 있다. 상기 다중 발열판의 크기는 소, 중 및 대로 3등분 되어있다. 각 발열판은 각각 따로 작동할 수 있으며, 크기가 다른 각각의 발열판은 조리기구의 바닥면적의 평균치를 고려하여 소, 중 및 대로 삼등분한 것이다. 이로써 필요한 부분의 발열판만 작동시킴으로써 불필요하게 사용되는 전기를 절약할 수 있다. 4 is a plan view of an electric range equipped with multiple heating plates as another embodiment of the present invention. The circular heating plates of different sizes in which the numbers in FIG. 4 are written can be operated by using the buttons on the lower right side. The size of the multi-heating plate is divided into three, small, medium and high. Each heating plate can be operated separately, and each heating plate having different sizes is divided into small, middle and high, considering the average value of the bottom surface area of the cooking device. This saves electricity that is unnecessarily used by operating only the heating plate of the required portion.

본 발명은 직관적으로 각 다중 발열판들의 상대적 크기와 상기 버튼들의 상대적 크기를 같게 하는 것을 특징으로 할 수 있다. 나아가 각 다중 발열판들의 상대적 위치와 상기 버튼들의 상대적 위치를 같게 하는 것을 특징으로 할 수 있다.The present invention can be intuitively characterized in that the relative sizes of the respective heating plates and the relative sizes of the buttons are the same. Furthermore, the relative positions of the multiple heating plates and the relative positions of the buttons may be the same.

이 실시 예의 경우 3번 버튼을 누르면 전체적으로 발열이 된다.In this embodiment, when the button 3 is pressed, the heat is generated as a whole.

더 나아가 상기 발열판의 크기에 맞추어 숫자 표지를 표시할 수도 있다. 본 실시 예와 같이 가장 작은 발열판은 숫자 '1'을, 그 다음은 숫자 '2'를, 전체를 포함하는 경우에는 숫자 '3'을 기재하였다. 이 숫자는 대응하는 버튼에도 표시할 수 있다. 또한, 상기 숫자의 크기는 상기 발열판의 크기와 상대적으로 동조되는 것을 특징으로 한다. 즉, 본 실시 예의 경우 숫자 '3'이 가장 큰 숫자이고, 숫자 '1'이 가장 작은 숫자가 되는 것이다.Further, a numeric indicia may be displayed according to the size of the heating plate. As in the present embodiment, the smallest heating plate has a numeral '1', a numeral '2' subsequent thereto, and a numeral '3' This number can also be displayed on the corresponding button. In addition, the size of the number is relatively synchronized with the size of the heating plate. That is, in this embodiment, the number '3' is the largest number and the number '1' is the smallest number.

결과적으로 각 발열판과 각 버튼들의 상대적 위치, 상대적 크기를 같게 하며, 상기 각 발열판의 표지와 상기 버튼의 표지를 같게 하고, 상기 발열판의 표지의 크기를 상기 발열판의 상대적 크기에 따라 관련되게 함으로써 상기 전기레인지의 작동을 직관적으로 알 수 있도록 하는 것이다. 즉, 도 5의 발열판을 가동시키는 버튼의 위치는 발열판과 동일하게 배치하고, 상기 버튼의 크기는 상기 발열판의 크기와 비례하도록 함으로써 시각인지적으로 연계시켜 전기레인지를 사용함에 있어 좀 더 쉽고 편리하게 사용할 수 있다. 상대적 크기가 같다는 것은 동종의 것들끼리 그 크기를 비교하였을 때 순위가 같음을 의미한다.As a result, the relative positions and the relative sizes of the heating plates and the buttons are the same, and the mark of the heating plate and the mark of the button are made the same, and the size of the mark of the heating plate is related to the relative size of the heating plate, So that the operation of the range can be intuitively understood. That is, the position of the button for operating the heating plate of FIG. 5 is arranged in the same manner as the heating plate, and the size of the button is proportional to the size of the heating plate, so that it is easier and convenient to use the electric range Can be used. The fact that the relative sizes are the same means that the rankings are the same when comparing the sizes of the same species.

이상과 같이 본 발명에 따른 다중 발열판이 구비된 전기레인지 단계별 또는 구획되는 제1 발열부 및 제2 발열부에 의해 조리 용기의 크기에 관계없이 소형 조리 용기부터 대형 조리 용기까지 신속하고 편리하게 조리를 가능하게 함은 물론, 조리에 따른 전력 소모와 조리 시간을 대폭 줄일 수 있는 것이다.As described above, the first heating unit and the second heating unit, which are divided or stepped in the electric range equipped with the multi-heating plate according to the present invention, enable quick and convenient cooking from small cooking vessels to large cooking vessels regardless of the size of the cooking vessels. Not only the power consumption and the cooking time due to the cooking can be greatly reduced.

본 발명은 도면에 도시된 실시 예를 참고로 하여 설명되었으나, 이는 예시적인 것에 불과하며, 당해 기술이 속하는 분야에서 통상의 지식을 가진 자라면 이로부터 다양한 변형 및 균등한 타 실시 예가 가능하다는 점을 이해할 것이다. 따라서 본 발명의 기술적 보호범위는 아래의 실용신안등록청구범위에 의해서 정하여져야 할 것이다.While the present invention has been particularly shown and described with reference to exemplary embodiments thereof, it will be understood by those of ordinary skill in the art that various changes in form and details may be made therein without departing from the spirit and scope of the invention as defined by the appended claims. I will understand. Therefore, the technical scope of protection of the present invention should be defined by the scope of claims for utility model registration described below.

100 : 조리용 발열판
110 : 제1 발열부
111 : 발열 조리부
120 : 제2 발열부
121, 122 : 발열 조리부
130 : 케이블 걸림부
131 : 이탈 방지턱100: Cooking heat plate
110: first heating part
111:
120: second heating portion
121 and 122:
130: Cable jig
131:

Claims

As an electric oven having a heating plate for cooking, heating plate for the cooking is that the inner compartment 3 or more, the operation is possible to heat by the partition section of the heating plate for the cooking,
Heating plate for cooking is the compartment being divided into three or more are external heat generating portion and the internal heating element, characterized in that two or more additional positions of the internal heat generation within the external heat generating portion
Electric range.

The method according to claim 1,
The electric range further includes a cable catching part for holding and storing the power cable of the electric range on one side thereof. The cable catching part can be inserted into or withdrawn from the body of the electric range, And in other cases, it can be inserted into the body of the electric range,
The power supply part connected to the power cable is protruded to a part outside the electric range and the power cable can be wound by the power supply part and the cable locking part.
Electric range.

The method according to claim 1,
And a sensor sensing unit for sensing that the cooking vessel is placed on the cooking heating plate is provided
Electric range.

3. The method of claim 2,
And the cable catching part is formed at one end so as to form a separation protector for preventing the detached power cable from being detached
Electric range.

The method according to claim 1,
Characterized in that it is possible to heat only the internal heat generating portion according to the size of the container to be heated or to simultaneously heat the external heat generating portion surrounding the internal heat generating portion and the internal heat generating portion
Electric range.

6. The method of claim 5,
Wherein one of the internal heat generating units is disposed to be spaced apart from the other internal heat generating units and is arranged so as to be separated from the other internal heat generating units such that the internal heat generating units are not included in a concentric structure, Characterized in that the heating means
Electric range.

The method according to claim 6,
The external heating unit and the two or more internal heating units can be turned on and off respectively so that a wide heating unit is formed as a whole when all the heating units are turned on and when the internal heating units are turned on and off while the external heating units are turned off, Characterized in that at least two separate internal heating portions are formed
Electric range.
