본 발명은 식생수로를 갖는 비점오염 저감 시설물 및 그 저감 시설물를 이용한 비점오염 저감방법에 대한 것이다. 보다 상세하게는, 비점오염 저감시설물에 있어서, 기존수로로 강우유출수가 유입되어 하부로 강우유출수에 함유된 오염물질을 침강시키는 전처리조; 전처리조에서 넘친 강우유출수가 유입되고, 전방에서 후방으로 특정 경사가 형성되고, 하부면에 식생수가 식재되며 내부에 강우유출수가 저장되는 식생수로; 및 식생수로에서 넘친 강우유출수가 유입되어 강우유출수를 기존수로로 토출시키는 유출부 구조물을 포함하는 것을 특징으로 하는 식생수로를 갖는 비점오염 저감시설물에 관한 것이다. The present invention relates to a non-point pollution reduction facility having a vegetation channel and a non-point pollution reduction method using the reduction facility. More specifically, in the non-point pollution reduction facility, pre-treatment tank for rainfall runoff flows into the existing water channel to settle the contaminants contained in the rainfall runoff to the bottom; Rainwater outflow overflowed from the pretreatment tank, a specific slope is formed from the front to the rear, vegetation water is planted on the lower surface and the rainwater runoff is stored therein; And it relates to a non-point pollution reduction facility having a vegetation waterway characterized in that it comprises an outlet structure for the rainfall runoff overflowed from the vegetation waterway to discharge the rainfall runoff water to the existing waterway.

Description

식생수로를 갖는 비점오염 저감 시설물 및 그 저감 시설물를 이용한 비점오염 저감방법{Equipment and method for decrease non­point pollution sources using vegetation waterway}Nonpoint Pollution Reduction Facilities with Vegetation Channels and Reduction Methods for Nonpoint Pollution using the Reduction Facilities {Equipment and method for decrease non­point pollution sources using vegetation waterway}

본 발명은 식생수로를 갖는 비점오염 저감 시설물 및 그 저감 시설물를 이용한 비점오염 저감방법에 대한 것이다. 보다 상세하게는, 비점오염의 제거대상이 되는 초기유출수만을 유입시켜 전처리조에 저장시키고, 전처리조에 저장된 초기유출수를 서서히 침투도랑에 유입시켜 하부토층으로 담수, 침투시켜 비점오염을 저감시키는 시설물 및 방법에 관한 것이다. The present invention relates to a non-point pollution reduction facility having a vegetation channel and a non-point pollution reduction method using the reduction facility. More specifically, the facility and method for reducing the non-point pollution by inflowing only the initial effluent water to be eliminated non-point pollution in the pre-treatment tank, and slowly entering the initial effluent water stored in the pre-treatment tank into the permeate ditch to infiltrate the lower soil layer. It is about.

수질오염원은 크게 점오염원과 비점오염원으로 나누는데, 점오염원은 주로 일반가정이나 영업지역에서 발생하는 생활하수, 공장에서 배출하는 산업폐수, 대단위 축산시설에서 발생하는 축산폐수 등과 같이 발생지역과 발생량의 추적이 비교적 용이한 것들을 이르며 하수처리의 주요 대상이다.Water pollution sources are divided into point pollution sources and non-point pollution sources. Point pollution sources are mainly used for monitoring the occurrence area and generation amount such as domestic sewage generated in general households or business areas, industrial wastewater discharged from factories, animal wastewater generated in large- This is a relatively easy subject and is the main object of sewage disposal.

반면 비점오염원은 농업배수, 광산폐수, 소규모 축산시설의 축산폐수, 하수도가 없는 농촌지역의 생활하수나 임야 등에서 발생하는 배수를 말하며 이들 오염원은 비교적 오염 기여도가 적어 자연처리에 의존하고 있다.On the other hand, non-point pollution source refers to drainage from agricultural drainage, mine waste water, livestock wastewater from small-scale livestock facilities, living sewage or forest in rural areas without sewerage, and these pollutants are relatively dependent on natural treatment due to less contribution of pollution.

강조하면, 비점오염원은 비특정(非特定)오염원, 면(面)오염원, 이동오염원 또는 기타수질오염원이라고도 하는데 점오염원이 특정한 배출경로를 가진 것과는 달리 비점오염원은 도시노면배수나 농경지배수와 같이 불특정한 배출경로를 통해 비점오염물질을 발생시키는 장소 또는 지역을 가리킨다.Emphasis is placed on non-point sources, non-specific pollutants, surface pollutants, mobile pollutants, and other pollutants. Unlike point pollutants having specific discharge routes, non-point pollutants are unspecified, such as urban road drains or agricultural drainage. Refers to a location or area that generates nonpoint pollutants through an exhaust path.

수질환경보전법상의 '특정시설'에서 '기타수질오염원'으로 명칭이 변경된 수산물양식시설, 골프장시설, 운수장비·정비 또는 폐차장시설, 농축수산물 단순가공시설, 사진처리시설 등과 여기에 추가된 농지, 하역장, 제품야적장, 토지형질변경지역 등의 기타시설이 해당된다.Aquaculture facilities, transportation facilities, maintenance or disposal facilities, simplified processing facilities for enriched fisheries products, photo processing facilities, etc., which have been renamed as 'other water pollution sources' in the 'Specified Facility' under the Water Quality Protection Law, , Product yard, land change area, and other facilities.

비점오염물질은 주로 비가 올 때 지표면 강우유출수와 함께 유출되는 오염물질로서 농지에 살포된 비료나 농약, 토양침식물, 축사유출물, 교통오염물질, 도시지역의 먼지와 쓰레기, 자연동·식물의 잔여물, 지표면에 떨어진 대기오염물질 등을 말한다.Non-point pollutants are mainly pollutants that run out along with surface rainfall runoff when they are exposed to rain. These include fertilizers, pesticides, soil sprinkling plants, housing spills, traffic pollutants, dust and garbage in urban areas, Residues, and air pollutants that have fallen on the surface of the earth.

따라서 모든 오염물질을 포함한 채 배출되는 빗물(강우유출수)이 실제로 주된 비점오염원이 된다. 비점오염물질은 대개 많은 비가 와야 유출되기 때문에 일간·계절간 배출량의 차이가 크고 예측과 정량화가 어려우며, 인위적 조절이 어려운 기상조건·지질·지형 등에 영향을 많이 받는 특성을 지니고 있다. Therefore, rainwater (rainwater runoff) containing all pollutants is actually the main nonpoint source. Since non-point pollutants usually flow out with a lot of rainfall, there is a large difference between daily and seasonal emissions, and it is difficult to forecast and quantify, and it is affected by weather conditions, geology, and topography which are difficult to manure.

생활하수 등 점오염원은 꾸준한 환경기초기설 설치 등으로 인해 지속적으로 감소하고 있으나 비점오염원은 토지이용의 고도화 등으로 인해 지속적으로 증가하고 있다. 특히, 비점요염원이 수질에 미치는 영향은 2015년 수계별로 65 ~ 70% 수준에 이를 것으로 예측되어 비점오염원의 적극적인 관리가 필요하게 되었다. The point pollution sources such as domestic sewage are steadily decreasing due to the establishment of basic environmental facilities, but the nonpoint pollution sources are continuously increasing due to the improvement of land use. In particular, the impact of non-viscous salts on water quality is predicted to reach 65 ~ 70% by water sector in 2015, and active management of non-point pollution sources is required.

이에 정부는 2007년 `수질 및 수생태계 보정에 관한 법률`을 제·개정하여 비점오염저감시설의 의무설치대상을 선정 및 확대하여 점차 설치대상현장은 늘어나고 앞으로 더 늘어날 것으로 예상된다. In 2007, the government revised and amended the 'Law on Water Quality and Aquatic Ecosystem Correction' to select and expand objects to be installed in nonpoint pollution abatement facilities.

수도권 주민의 주 상수원인 한강수계의 팔당댐 상류지역에 대한 '비점오염원연구용역'(2000년 6월 실시) 결과, 1999년 말 기준으로 총 발생부하량(BOD기준) 16만 9702t/년 중 생활하수·산업폐수·축산폐수 등 점오염원에서 발생되는 오염부하량은 80.4%인 13만 6509t/년이고, 비점오염원에서 발생되는 오염부하량은 19.6%인 3만 3193t/년으로 조사되었다.As of the end of 1999, as a result of the "Non-point Source Pollution Research Service" (conducted in June 2000) on the upper stream of the Paldang Dam in the Han River, the main water source of the metropolitan area residents, The pollutant loads generated from point sources such as industrial wastewater and livestock wastewater were 804.4%, 130,650t / year, and the pollution load from nonpoint pollution sources was 19,3193t / year, which was 19.6%.

또 총 배출부하량(BOD기준)으로는 비점오염원이 44.5%에 이르는 것으로 추정되어, 비점오염원이 수질오염에 상당한 영향을 미치는 것으로 나타났는데, 4대 수계에 속하는 금강, 낙동강, 영산강 수계도 이와 비슷한 양상을 보일 것으로 추정된다. 따라서 규제기준이 설정되어 있는 점오염원들에 대한 규제가 계속 강화되고 환경기초시설들이 확충됨에 따라 비점오염원이 수질에 미치는 영향력의 비중이 점차 증가할 것이다.In addition, the non-point source pollution source was estimated to be 44.5% of the total discharge load (BOD standard), and nonpoint source pollution was found to have a significant influence on water pollution. The Geum River, Nakdong River and Youngsan River . Therefore, as the regulations for point sources with regulatory standards are continuously strengthened and environmental facilities are expanded, the impact of non - point pollution sources on water quality will gradually increase.

한편, 이러한 문제점에 있어서, 종래에는 오염을 줄이기 위한 대책으로 도시지역의 노면배수는 저류조(貯留槽)를 설치하여 초기에 내린 비로 인해 발생한 오염물질을 침전시킨 후 방류하도록 하고, 농경지에서 배출되는 비료·농약성분이 다량 함유된 농업배수는 하천으로 직접 유입되지 않도록 저류조, 습지정화시설, 수초대(水草帶)등을 설치하였다.As a countermeasure for reducing pollution, conventionally, in order to reduce pollution, the road surface drainage in an urban area is provided with a storage tank to allow the pollutants generated due to the initial rainfall to be settled and discharged, · Agricultural drainage, which contains a large amount of agricultural chemicals, was installed in a reservoir, a wetland purification facility, and aquatic plants to prevent direct influx into the river.

그러나 이러한 대처방안은 모든 오염물질을 포함한 채 배출되는 실제 비점오염원인 초기우수만을 처리하면 될 것을 오염물질의 농도가 줄어드는 일정시간 후의 우수도 계속해서 정화처리함으로 비점오염 처리시설의 효율성이 저감되고, 유지관리비가 상승되는 문제점이 있었다.However, such a countermeasure would be to treat only the initial rainfall, which is the actual nonpoint source pollutant discharged with all the pollutants, by continuously treating the rainwater after a certain period of time when the concentration of the pollutant decreases, There is a problem that the maintenance cost rises.

따라서 비점오염물질의 거의 대부분을 포함하고 있는 초기 유출수만을 대상으로 하고 적정효율과 경제성을 갖는 비점오염 저감시설물이 요구되었다. Therefore, a nonpoint pollution abatement facility with proper efficiency and economical efficiency was required for the initial runoff containing the majority of nonpoint pollutants.

본 발명은 상기와 같은 문제점을 해결하기 위하여 도출된 것으로, 초기우수에 대부분의 비점오염물질이 포함되고, 시간이 경과하면 우수에 포함되는 비점오염물질이 저감된다는 사실에 착안, 초기우수를 분리하고 정화처리하는 본 발명에 따른 초기우수 비점오염 처리 장치를 이용한 자연형 비점오염 저감시설물을 제공하여 수질오염을 저감시키는 데 있다.The present invention was derived in order to solve the above problems, focusing on the fact that most of the non-point pollutants included in the initial rainwater, and the non-point pollutants contained in the rainwater is reduced over time, separating the initial rainwater In order to reduce the water pollution by providing a natural non-point pollution reduction facility using the initial excellent non-point pollution treatment apparatus according to the present invention.

또한, 본 발명의 다른 목적은 하천, 또는 바다로 흘러가는 우수의 오염원을 최대한 정화하여 배출하도록 하는 본 발명에 따른 식생수로를 갖는 비점오염 저감 시설물을 제공하는데 있다.In addition, another object of the present invention is to provide a non-point pollution reduction facility having a vegetation waterway according to the present invention to purify and discharge the pollutant of rainwater flowing into the river or the sea as much as possible.

본 발명의 그 밖에 목적, 특정한 장점들 및 신규한 특징들은 첨부된 도면들과 관련되어 이하의 상세한 설명과 바람직한 실시예로부터 더욱 명확해질 것이다. Other objects, specific advantages and novel features of the present invention will become more apparent from the following detailed description and preferred embodiments with reference to the accompanying drawings.

본 발명의 목적은, 비점오염 저감시설물에 있어서, 기존수로로 강우유출수가 유입되어 하부로 강우유출수에 함유된 오염물질을 침강시키는 전처리조; 전처리조에서 넘친 강우유출수가 유입되고, 전방에서 후방으로 특정 경사가 형성되고, 하부면에 식생수가 식재되며 내부에 강우유출수가 저장되는 식생수로; 및 식생수로에서 넘친 강우유출수가 유입되어 강우유출수를 기존수로로 토출시키는 유출부 구조물을 포함하는 것을 특징으로 하는 식생수로를 갖는 비점오염 저감시설물로서 달성될 수 있다. An object of the present invention, in the non-point pollution reduction facility, the pre-treatment tank for the rainfall runoff flows into the existing water channel to settle the contaminants contained in the rainfall runoff to the bottom; Rainwater outflow overflowed from the pretreatment tank, a specific slope is formed from the front to the rear, vegetation water is planted on the lower surface and the rainwater runoff is stored therein; And it can be achieved as a non-point pollution reduction facility having a vegetation waterway, characterized in that it comprises an outlet structure in which the rainfall runoff overflowed from the vegetation waterway flows into the existing waterway.

식생수로와 유출부 구조물 사이에는 특정높이를 갖는 체크댐이 구비되며, 체크댐의 상부 일측에는 강우유출수를 유출부 구조물로 유도시키기 위한 유입홈이 형성되는 것을 특징으로 할 수 있다. A check dam having a specific height is provided between the vegetation waterway and the outlet structure, and an inlet groove for inducing rainfall runoff into the outlet structure is formed at an upper side of the check dam.

식생수로는 강우유출수의 흐름방향으로 복수로 연결되어 구성되고, 식생수로 사이에는 특정높이를 갖는 체크댐이 구비되며 체크댐의 상부 일측에는 강우 유출수를 또 다른 식생수로로 유도시키기 위한 유입홈이 형성되는 것을 특징으로 할 수 있다. The vegetation waterway is composed of a plurality of connected in the flow direction of the rainfall runoff, there is a check dam having a specific height between the vegetation waterway and the inlet groove for inducing rainfall runoff to another vegetation waterway on the upper side of the check dam It may be characterized in that it is formed.

복수로 구비된 식생수로에서 저장될 수 있는 강우유출수의 체적은 강우유출수에서 오염물질 제거의 대상이 되고 전체수질처리용량인 초기유출수의 체적과 동일한 것을 특징으로 할 수 있다. The volume of rainfall runoff that can be stored in a plurality of vegetation canals may be characterized by the same as the volume of initial runoff that is the object of removal of pollutants from the rainfall runoff and the total water treatment capacity.

전처리조의 체적은 전체수질처리용량의 7 ~ 13%이고, 식생수로의 하부면의 폭은 0.6 ~ 2.4m인 것을 특징으로 할 수 있다. The volume of the pretreatment tank may be 7 to 13% of the total water treatment capacity, and the width of the lower surface of the vegetation channel may be 0.6 to 2.4 m.

식생수로는 양측면에서 내측으로 경사가 형성되어진 것을 특징으로 할 수 있다. Vegetation water can be characterized in that the inclination is formed from both sides inward.

식생수로의 전방에서 후방으로의 경사도는 0%초과 ~ 4%이하인 것을 특징으로 할 수 있다. The slope from the front to the rear of the vegetation channel may be characterized by being greater than 0% and less than 4%.

또 다른 카테고리로서 본 발명의 목적은 앞서 언급한 식생수로를 갖는 비점오염 저감시설물을 이용한 비점오염 저감방법에 있어서, 기존수로로 유입된 강우유출수가 전처리조 내부로 유입되어 저장되는 단계; 전처리조 내부에 저장된 강우유출수에 포함된 오염물질이 하부로 침강되는 단계; 전처리조에서 넘친 강우유출수가 전처리조 후방에 연결되고 전방에서 후방으로 특정 경사가 형성되고, 하부면에 식생수가 식재된 식생수로로 유입되는 단계; 식생수로로 유입되어 저장된 강우유출수가 식생수에 의한 여과, 담수,침강, 하부토양으로 침투 및 증발되는 단계; 및 식생수로에서 넘친 강우유출수가 식생수로 후방에 연결된 유출부 구조물을 통해 기존수로로 배출되는 단계;를 포함하는 것을 특징으로 하는 식생수로를 갖는 비점오염 저감시설물을 이용한 비점오염 저감방법으로서 달성될 수 있다. As another category, an object of the present invention is a non-point pollution reduction method using a non-point pollution reduction facility having a vegetation channel mentioned above, the step of storing the rainfall runoff flowing into the pre-treatment tank; The sediment contained in the rainfall runoff stored in the pretreatment tank is settled downward; Rainfall runoff from the pretreatment tank is connected to the rear of the pretreatment tank and a specific slope is formed from the front to the rear, and the vegetation water is introduced into the vegetation water planted on the lower surface; Rainwater runoff flowed into the vegetation water is filtered, the freshwater, sedimentation, infiltration and evaporation into the bottom soil; Rainfall runoff overflowed from the vegetation canal through the outlet structure connected to the back of the vegetation canal to the existing waterway; non-point pollution using a non-point pollution reduction facility having a vegetation can be achieved as a non-point pollution reduction method Can be.

식생수로는 강우유출수의 흐름방향으로 복수로 연결되어 구성되고, 강우유출수가 식생수로에 저장되는 단계는 전처리조에 연결된 식생수로에 저장된 강우유출수가 넘쳐 식생수로의 후방에 연결된 또 따른 식생수로에 저장되는 단계를 더 포함하는 것을 특징으로 할 수 있다. The vegetation waterway is composed of a plurality of connected in the flow direction of the rainfall runoff, and the step of storing the rainfall runoff is stored in the vegetation waterway connected to the pretreatment tank is stored in another vegetation waterway connected to the rear of the vegetation waterway It may be characterized in that it further comprises a step.

식생수로 사이에는 특정높이를 갖는 체크댐이 구비되며 체크댐의 상부 일측에 형성된 유입홈에 의해 강우 유출수가 또 다른 식생수로로 유입되는 것을 특징으로 할 수 있다. A check dam having a specific height is provided between the vegetation channels, and the rainfall runoff may be introduced into another vegetation channel by an inflow groove formed at an upper side of the check dam.

따라서, 설명한 바와 같이 본 발명의 실시예에 의하면, 유량분배구조물에 의해 초기우수만을 분리하여 정화하기 때문에 하천, 바다 등에 우수를 흘려보내기 전에 구비되는 최종 정화시설의 규모를 줄이거나, 제거할 수 있다.Therefore, according to the embodiment of the present invention as described, since only the initial rainwater is separated and purified by the flow distribution structure, it is possible to reduce or eliminate the size of the final purification facility provided before sending rainwater to rivers, seas, and the like. .

또한, 본 발명에 따른 식생수로를 갖는 비점오염 저감 시설물은 초기우수만을 분리/정화하고 그 외의 우수는 그대로 흘려보내기 때문에 불필요한 정화처리가 이루어지지 않아 정화에 필요한 각종 소모품의 교체 주기를 늘릴 수 있어, 초기우수 정화효율이 향상되고 유지관리비용이 저감된다.In addition, since the non-point pollution reduction facility having the vegetation waterway according to the present invention separates and purifies only the initial excellent water and discharges other rainwater as it is, unnecessary purification treatment is not performed, thereby increasing the replacement cycle of various consumables required for purification. Improved initial purification efficiency and reduced maintenance costs.

비록 본 발명이 상기에서 언급한 바람직한 실시예와 관련하여 설명되어 졌지만, 본 발명의 요지와 범위로부터 벗어남이 없이 다른 다양한 수정 및 변형이 가능한 것은 당업자라면 용이하게 인식할 수 있을 것이며, 이러한 변경 및 수정은 모두 첨부된 특허 청구 범위에 속함은 자명하다.Although the present invention has been described in connection with the above-mentioned preferred embodiments, it will be appreciated by those skilled in the art that various other modifications and variations can be made without departing from the spirit and scope of the invention, All fall within the scope of the appended claims.

도 1은 본 발명의 일실시예에 따른 2개의 식생수로를 갖는 비점오염 저감시설물의 사시도,
도 2는 본 발명의 일실시예에 따른 3개의 식생수로를 갖는 비점오염 저감시설물의 평면도,

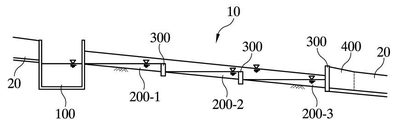

도 3은 본 발명의 일실시예에 따른 3개의 식생수로를 갖는 비점오염 저감시설물의 측단면도,
도 4a는 본 발명의 일실시예에 따른 시점부에서 식생수로를 갖는 비점오염 저감시설물의 횡단면도,
도 4a는 본 발명의 일실시예에 따른 종점부에서 식생수로를 갖는 비점오염 저감시설물의 횡단면도,
도 5는 본 발명의 일실시예에 따른 체크댐의 사시도,
도 6은 본 발명의 일실시예에 따른 유출부 구조물의 사시도,
도 7은 본 발명의 일실시예에 따른 식생수로를 갖는 비점오염 저감 시설물을 이용한 비점오염 저감방법의 흐름도를 도시한 것이다. 1 is a perspective view of a non-point pollution reduction facility having two vegetation channels according to an embodiment of the present invention;
2 is a plan view of a non-point pollution reduction facility having three vegetation channels according to an embodiment of the present invention;
Figure 3 is a side cross-sectional view of a non-point pollution reduction facility having three vegetation channels according to an embodiment of the present invention,
Figure 4a is a cross-sectional view of a non-point pollution reduction facility having a vegetation channel in the view point in accordance with an embodiment of the present invention,
Figure 4a is a cross-sectional view of a non-point pollution reduction facility having a vegetation channel in the end portion according to an embodiment of the present invention,
5 is a perspective view of a check dam according to an embodiment of the present invention;
Figure 6 is a perspective view of the outlet structure according to an embodiment of the present invention,
7 is a flowchart illustrating a non-point pollution reduction method using a non-point pollution reduction facility having a vegetation waterway according to an embodiment of the present invention.

이하 첨부된 도면을 참조하여 본 발명이 속하는 기술분야에서 통상의 지식을 가진 자가 본 발명을 쉽게 실시할 수 있는 실시예를 상세히 설명한다. 다만, 본 발명의 바람직한 실시예에 대한 동작 원리를 상세하게 설명함에 있어 관련된 공지 기능 또는 구성에 대한 구체적인 설명이 본 발명의 요지를 불필요하게 흐릴 수 있다고 판단되는 경우에는 그 상세한 설명을 생략한다. Hereinafter, embodiments of the present invention will be described in detail with reference to the accompanying drawings. However, the detailed description of known functions and configurations incorporated herein will be omitted when it may unnecessarily obscure the subject matter of the present invention.

또한, 도면 전체에 걸쳐 유사한 기능 및 작용을 하는 부분에 대해서는 동일한 도면 부호를 사용한다. 명세서 전체에서, 어떤 부분이 다른 부분과 연결되어 있다고 할 때, 이는 직접적으로 연결되어 있는 경우뿐만 아니라, 그 중간에 다른 소자를 사이에 두고, 간접적으로 연결되어 있는 경우도 포함한다. 또한, 어떤 구성요소를 포함한다는 것은 특별히 반대되는 기재가 없는 한 다른 구성요소를 제외하는 것이 아니라, 다른 구성요소를 더 포함할 수 있는 것을 의미한다.
The same reference numerals are used for portions having similar functions and functions throughout the drawings. Throughout the specification, when a part is connected to another part, it includes not only a case where it is directly connected but also a case where the other part is indirectly connected with another part in between. In addition, the inclusion of an element does not exclude other elements, but may include other elements, unless specifically stated otherwise.

이하에서는 본 발명의 일실시예에 따른 식생수로를 갖는 비점오염 저감시설물(10)의 구성 및 기능에 대해 설명하도록 한다. 먼저, 도 1은 본 발명의 일실시예에 따른 2개의 식생수로를 갖는 비점오염 저감시설물(10)의 사시도를 도시한 것이다. 또한, 도 2는 본 발명의 일실시예에 따른 3개의 식생수로를 갖는 비점오염 저감시설물(10)의 평면도를 도시한 것이고, 도 3은 본 발명의 일실시예에 따른 3개의 식생수로를 갖는 비점오염 저감시설물(10)의 측단면도를 도시한 것이다. Hereinafter will be described the configuration and function of the non-point pollution reduction facility 10 having a vegetation waterway according to an embodiment of the present invention. First, Figure 1 shows a perspective view of a non-point pollution reduction facility 10 having two vegetation channels in accordance with an embodiment of the present invention. 2 shows a plan view of a non-point pollution reducing facility 10 having three vegetation channels according to an embodiment of the present invention, and FIG. 3 has three vegetation channels according to an embodiment of the present invention. Side cross-sectional view of the non-point pollution reduction facility 10 is shown.

도 1, 도 2 및 도 3에 도시된 바와 같이, 본 발명의 일실시예에 따른 식생수로을 갖는 비점오염 저감시설물(10)은 전처리조(100), 적어도 하나 이상의 식생수로(제1식생수로(200-1), 제2식생수로(200-2), 제3식생수로(200-3)) 및 유출부구조물(400)(400) 등을 포함하고 있음을 알 수 있다. 1, 2 and 3, the non-point pollution reduction facility 10 having a vegetation channel according to an embodiment of the present invention is a pre-treatment tank 100, at least one vegetation channel (first vegetation water) It can be seen that the furnace 200-1, the second vegetation waterway 200-2, the third vegetation waterway 200-3), and the outlet structure 400, 400.

본 발명의 일실시예에 따른 전처리조(100)는 도 1, 도 2 및 도 3에 도시된 바와 같이, 기존(20)의 후방끝단에 설치되어 진다. 따라서 기존수로(20)로 유입된 강우유출수는 전처리조(100) 내부로 유입되어 저장되게 된다. 이러한 전처리조(100)의 체적은 오염물질 제거를 위한 전체수질처리용량(WQv)의 7 ~ 13%정도(바람직하게는 10%)에 해당한다.  Pretreatment tank 100 according to an embodiment of the present invention, as shown in Figures 1, 2 and 3, is installed at the rear end of the existing (20). Therefore, the rainfall runoff introduced into the existing waterway 20 is stored in the pretreatment tank 100. The volume of the pretreatment tank 100 corresponds to about 7 to 13% (preferably 10%) of the total water treatment capacity (WQv) for removing contaminants.

전처리조(100)에 유입된 강우유출수는 전처리조(100) 내부에 저장되면서 오염물질 일부가 하부로 침강되게 된다. 따라서 강우유출수에 포함된 토사입사, 쓰레기 등의 부유물질이 1차적으로 제거되어 비점오염 저감효율을 증대시키게 된다. Rainfall runoff introduced into the pretreatment tank 100 is stored in the pretreatment tank 100 so that some of the pollutants are settled downward. Therefore, suspended solids such as earth and sand injection and garbage contained in rainfall runoff are primarily removed to increase the efficiency of nonpoint pollution reduction.

도 4a는 본 발명의 일실시예에 따른 시점부에서 식생수로를 갖는 비점오염 저감시설물(10)의 횡단면도를 도시한 것이다. 그리고, 도 4a는 본 발명의 일실시예에 따른 종점부에서 식생수로를 갖는 비점오염 저감시설물(10)의 횡단면도를 도시한 것이다. 4A illustrates a cross-sectional view of a non-point pollution reduction facility 10 having a vegetation waterway at a viewpoint in accordance with an embodiment of the present invention. And, Figure 4a shows a cross-sectional view of the non-point pollution reduction facility 10 having a vegetation waterway at the end portion according to an embodiment of the present invention.

본 발명의 일실시예에 따른 식생수로는 강우유출수의 흐름방향을 따라 복수개가 서로 연결되어 있다. 또한, 식생수로와 또 다른 식생수로 사이는 특정높이를 갖는 체크댐(300)이 설치되며, 체크댐(300)의 상부 일측에는 유입홈(310)이 형성되어 있게 된다. 도 5는 본 발명의 일실시예에 따른 체크댐(300)의 사시도를 도시한 것이다. Vegetation water according to an embodiment of the present invention are connected to each other along the flow direction of rainfall runoff. In addition, a check dam 300 having a specific height is installed between the vegetation channel and another vegetation channel, and an inflow groove 310 is formed at an upper side of the check dam 300. 5 illustrates a perspective view of a check dam 300 according to an embodiment of the present invention.

따라서 전처리조(100)에서 넘친 강우유출수는 제1식생수로(200-1)로 유입되게 되고, 가우유출수의 초기유출수가 제1식생수로(200-1)의 내부에 저장되게 된다. 이러한 식생수로는 도 3에 도시된 바와 같이, 전방에서 후방으로 특정 경사를 형성하고 있음을 알 수 있다. 또한, 이러한 식생수로의 경사도(식생수로의 높이를 식생수로의 길이로 나눈값)는 4%이하로 제한하여 강우유출수의 유출속도를 감소시키게 된다. 또한, 식생수로의 하부면에는 식생수가 식제되게 된다. Therefore, the rainfall runoff overflowed from the pretreatment tank 100 is introduced into the first vegetation waterway 200-1, and the initial outflow water of the gourd water is stored in the first vegetation waterway 200-1. As shown in FIG. 3, the vegetation channel has a specific slope from the front to the rear. In addition, the slope of the vegetation channel (the height of the vegetation channel divided by the length of the vegetation channel) is limited to 4% or less to reduce the runoff rate of rainfall runoff. In addition, vegetation water is planted on the lower surface of the vegetation waterway.

따라서 식생수로에 저장된 강우유출수는 식생에 의한 여과, 하부토양으로의 침투, 침강, 담수 및 증발이 발생되게 된다. 또한, 식생수로는 도 1에 도시된 바와 같이, 외측에서 내측으로 일정한 경사를 형성하고 있음을 알 수 있다. Therefore, rainfall runoff stored in the vegetation canal is filtered by vegetation, infiltration into the lower soil, sedimentation, fresh water and evaporation. In addition, as shown in Figure 1, the vegetation can be seen that a constant inclination is formed from the outside to the inside.

그리고, 기존수로(20)로 계속적으로 강우유출수가 유입되는 경우, 제1식생수로(200-1)에서 넘친 강우유출수는 제1식생수로(200-1)의 후방에 연결된 제2식생수로(200-2)로 체크댐(300)의 상부측에 형성된 유입홈(310)에 의해 유입되게 된다. 제1식생수로(200-1)에서 넘쳐 제2식생수로(200-2)로 유입된 강우유출수는 제2식생수로(200-2)에 저장되고 역시 식생에 의한 여과, 하부토양으로의 침투, 침강, 담수 및 증발이 발생되게 된다.And, if the rainfall runoff is continuously introduced into the existing channel 20, the rainfall runoff overflowed from the first vegetation channel 200-1 is the second vegetation connected to the rear of the first vegetation channel 200-1 It is introduced by the inlet groove 310 formed in the upper side of the check dam 300 to the waterway (200-2). Rainfall effluent flowing from the first vegetation channel 200-1 into the second vegetation channel 200-2 is stored in the second vegetation channel 200-2 and is also filtered by the vegetation and lower soil. Infiltration, sedimentation, fresh water and evaporation will occur.

마찬가지로, 기존수로(20)로 계속적으로 강우유출수가 유입되는 경우, 제2식생수로(200-2)에서 넘친 강우유출수는 제2식생수로(200-2)의 후방에 연결된 제3식생수로(200-3)로 체크댐(300)의 상부측에 형성된 유입홈(310)에 의해 유입되게 된다. 제2식생수로(200-2)에서 넘쳐 제3식생수로(200-3)로 유입된 강우유출수는 제3식생수로(200-3)에 저장되고 역시 식생에 의한 여과, 하부토양으로의 침투, 침강, 담수 및 증발이 발생되게 된다.Similarly, when the rainfall runoff is continuously introduced into the existing waterway 20, the rainfall runoff overflowed from the second vegetation channel 200-2 is connected to the third vegetation channel 200-2. It is introduced by the inlet groove 310 formed in the upper side of the check dam 300 to the waterway (200-3). Rainfall runoff that overflowed from the second vegetation channel 200-2 and flows into the third vegetation channel 200-3 is stored in the third vegetation channel 200-3 and is filtered by the vegetation, Infiltration, sedimentation, fresh water and evaporation will occur.

또한, 기존수수로 계속적인 강우유출수가 유입되는 경우 제3식생수로(200-3)에서 넘친 강우유출수는 체크댐(300)의 유입홈(310)을 통해 유출부구조물(400)로 유입되게 되고, 유출부 구조물(400)을 통해 다시 기존수로(20)로 배출되게 된다. 도 6은 본 발명의 일실시예에 따른 유출부 구조물(400)의 사시도를 도시한 것이다. 도 6에 도시된 바와 같이, 제3식생수로(200-3)와 유출부구조물(400) 사이에는 체크댐(300)이 구비되고, 체크댐(300)의 상부 일측에 유입홈(310)이 형성되어 유입홈(310)을 통해 제3식생수로(200-3)에서 넘친 강우유출수가 유출부구조물(400)로 유입되게 된다. In addition, when the continuous runoff flows into the existing sorghum, the rainfall runoff overflowed from the third vegetation channel 200-3 flows into the outlet structure 400 through the inlet groove 310 of the check dam 300. Then, it is discharged back to the existing waterway 20 through the outlet structure 400. 6 illustrates a perspective view of an outlet structure 400 according to an embodiment of the present invention. As shown in FIG. 6, a check dam 300 is provided between the third vegetation channel 200-3 and the outlet structure 400, and an inflow groove 310 is disposed at an upper side of the check dam 300. The rainwater outflow water overflowed from the third vegetation channel 200-3 through the inflow groove 310 is introduced into the outlet structure 400.

이렇게 제1식생수로(200-1), 제2식생수로(200-2) 및 제3식생수로(200-3)에 저장된 강우유출수의 용량은 비점오염 처리의 대상이 되는 전체수질처리용량(WQv)에 해당하는 초기유출수의 용량과 동일하게 된다.
Thus, the capacity of rainfall runoff stored in the first vegetation channel 200-1, the second vegetation channel 200-2, and the third vegetation channel 200-3 is treated as a whole water quality treatment subject to nonpoint pollution treatment. It becomes equal to the capacity of the initial effluent corresponding to the capacity WQv.

이하에서는 본 발명의 일실시예에 따른 식생수로를 갖는 비점오염 저감 시설물(10)을 이용한 비점오염 저감방법에 대해 설명하도록 한다. 먼저, 도 7은 본 발명의 일실시예에 따른 식생수로를 갖는 비점오염 저감 시설물(10)을 이용한 비점오염 저감방법의 흐름도를 도시한 것이다. Hereinafter, a non-point pollution reduction method using a non-point pollution reduction facility 10 having a vegetation waterway according to an embodiment of the present invention will be described. First, FIG. 7 is a flowchart illustrating a non-point pollution reduction method using a non-point pollution reduction facility 10 having a vegetation waterway according to an embodiment of the present invention.

먼저, 기존수로(20)로 유입된 강우유출수가 전처리조(100) 내부로 유입되어 저장되게 된다(S10). 그리고, 전처리조(100) 내부에 저장된 강우유출수에 포함된 오염물질이 하부로 침강되게 된다(S20). 앞서 언급한 바와 같이, 강우유출수에 포함된 토사입사, 쓰레기 등의 부유물질이 1차적으로 제거되어 비점오염 저감효율을 증대시키게 된다. First, the rainfall runoff flowing into the existing waterway 20 is introduced into the pretreatment tank 100 to be stored (S10). Then, the contaminants contained in the rainfall runoff stored in the pretreatment tank 100 are settled downward (S20). As mentioned above, suspended solids such as earth and sand injection and garbage included in rainfall runoff are primarily removed to increase the efficiency of nonpoint pollution reduction.

그리고, 전처리조(100)에서 넘친 강우유출수가 전처리조(100) 후방에 연결되고 전방에서 후방으로 특정 경사가 형성되며, 하부면에 식생수가 식재된 제1식생수로(200-1)로 유입되게 된다(S30). Then, the rainfall runoff overflowed from the pretreatment tank 100 is connected to the rear of the pretreatment tank 100 and a specific slope is formed from the front to the rear, and the vegetation water flows into the first vegetation waterway 200-1 in which the vegetation water is planted on the lower surface. Will be (S30).

다음으로, 제1식생수로(200-1)에서 넘친 강우유출수가 체크댐(300)의 유입홈(310)을 통하여 제1식생수로(200-1) 후방에 연결된 제2식생수로(200-2)로 유입되어 저장되게 된다. 마찬가지로, 제2식생수로(200-2)에서 넘친 강우유출수가 체크댐(300)의 유입홈(310)을 통하여 제2식생수로(200-2) 후방에 연결된 제3식생수로(200-3)로 유입되어 저장되게 된다(S40). Next, the second vegetation channel connected to the rear of the first vegetation channel 200-1 through the inflow groove 310 of the check dam 300, the rainfall runoff overflowed from the first vegetation channel 200-1 ( 200-2) to be stored and stored. Similarly, the third vegetation channel 200 connected to the rear of the second vegetation channel 200-2 through the inflow groove 310 of the check dam 300 has overflowed from the second vegetation channel 200-2. -3) is flowed into and stored (S40).

제1식생수로(200-1), 제2식생수로(200-2) 및 제3식생수로(200-3)로 유입되어 저장된 강우유출수가 식생수에 의한 여과, 담수, 침강, 하부토양으로 침투 및 증발되게 된다(S50). 앞서 언급한 바와 같이, 제1식생수로(200-1), 제2식생수로(200-2) 및 제3식생수로(200-3)로 유입되어 저장된 강우유출수의 용량이 비점오염 처리의 대상이 되는 전체수질처리용량(WQv)에 해당하는 초기유출수의 용량에 해당한다. Rainwater runoff flowed into and stored in the first vegetation channel 200-1, the second vegetation channel 200-2, and the third vegetation channel 200-3 is filtered by the vegetation water, fresh water, sedimentation, and the lower part. Will penetrate into the soil and evaporate (S50). As mentioned above, the amount of rainfall effluent water flowing into and stored in the first vegetation channel 200-1, the second vegetation channel 200-2, and the third vegetation channel 200-3 is treated as non-point pollution. It corresponds to the capacity of the initial effluent corresponding to the total water treatment capacity (WQv).

그리고, 제3식생수로(200-3)에서 넘친 강우유출수는 제3식생수로(200-3) 후방에 연결된 유출부 구조물(400)로 유입되어 유출부구조물(400)을 통해 기존수로(20)로 배출되게 된다(S60). The rainfall runoff overflowed from the third vegetation channel 200-3 flows into the outlet structure 400 connected to the rear of the third vegetation channel 200-3 and passes through the outlet structure 400. It is discharged to 20 (S60).

10:식생수로를 갖는 비점오염 저감시설물
20:기존수로
100:전처리조
200-1:제1식생수로
200-2:제2식생수로
200-3:제3식생수로
300:체크댐
310:유입홈
400:유출부구조물10: Non-point pollution reduction facility with vegetation channel
20: existing waterway
100: pretreatment tank
200-1: first vegetation
200-2: second vegetation
200-3: Third Vegetation
300: check dam
310: inlet groove
400: outlet structure

Claims (10)

비점오염 저감시설물에 있어서,
기존수로로 강우유출수가 유입되어 하부로 상기 강우유출수에 함유된 오염물질을 침강시키는 전처리조;
상기 전처리조에서 넘친 강우유출수가 유입되고, 전방에서 후방으로 특정 경사가 형성되고, 하부면에 식생수가 식재되며 내부에 상기 강우유출수가 저장되는 식생수로; 및
상기 식생수로에서 넘친 강우유출수가 유입되어 상기 강우유출수를 기존수로로 토출시키는 유출부 구조물을 포함하고,
상기 식생수로는 상기 강우유출수의 흐름방향으로 복수로 연결되어 구성되고, 상기 식생수로 사이에는 특정높이를 갖는 체크댐이 구비되며 상기 체크댐의 상부 일측에는 상기 강우 유출수를 또 다른 식생수로로 유도시키기 위한 유입홈이 형성되며,
복수로 구비된 상기 식생수로에서 저장될 수 있는 강우유출수의 체적은 상기 강우유출수에서 오염물질 제거의 대상이 되고 전체수질처리용량인 초기유출수의 체적과 동일하고,
상기 전처리조의 체적은 상기 전체수질처리용량의 7 ~ 13%이고, 상기 식생수로의 하부면의 폭은 0.6 ~ 2.4m이며,
상기 식생수로는 양측면에서 내측으로 경사가 형성되어지고,
상기 식생수로의 전방에서 후방으로의 경사도는 0%초과 ~ 4%이하인 것을 특징으로 하는 식생수로를 갖는 비점오염 저감시설물.
In nonpoint pollution abatement facilities,
Pre-treatment tank for rainfall runoff flows into the existing channel to settle the contaminants contained in the rainfall runoff to the bottom;
Rainwater outflow overflowed from the pre-treatment tank, a specific inclination is formed from the front to the rear, vegetation water is planted on the lower surface and the rainfall outflow water is stored therein; And
It includes an outlet structure for the rainfall runoff overflowed from the vegetation canal to discharge the rainfall runoff to the existing waterway,
The vegetation channel is configured to be connected in plurality in the flow direction of the rainfall runoff, a check dam having a specific height is provided between the vegetation channel and the upper side of the check dam to guide the rainfall runoff to another vegetation channel Inlet grooves are formed to
The volume of rainfall effluent that can be stored in the vegetation canal is provided with a plurality of volumes equal to the volume of the initial effluent which is the object of pollutant removal from the rainfall effluent and is the total water treatment capacity.
The volume of the pretreatment tank is 7 to 13% of the total water treatment capacity, the width of the lower surface of the vegetation waterway is 0.6 ~ 2.4m,
The vegetation channel is inclined from both sides inward,
Non-point pollution reduction facility having a vegetation channel characterized in that the inclination from the front to the rear of the vegetation channel is more than 0% ~ 4% or less.

삭제delete 삭제delete 삭제delete 삭제delete 삭제delete 삭제delete 제1항의 식생수로를 갖는 비점오염 저감시설물을 이용한 비점오염 저감방법에 있어서,
기존수로로 유입된 강우유출수가 전처리조 내부로 유입되어 저장되는 단계;
상기 전처리조 내부에 저장된 강우유출수에 포함된 오염물질이 하부로 침강되는 단계;
상기 전처리조에서 넘친 강우유출수가 상기 전처리조 후방에 연결되고 전방에서 후방으로 특정 경사가 형성되고, 하부면에 식생수가 식재된 식생수로로 유입되는 단계;
상기 식생수로로 유입되어 저장된 상기 강우유출수가 식생수에 의한 여과, 담수,침강, 하부토양으로 침투 및 증발되는 단계; 및
상기 식생수로에서 넘친 강우유출수가 상기 식생수로 후방에 연결된 유출부 구조물을 통해 기존수로로 배출되는 단계;를 포함하고,
상기 식생수로는 상기 강우유출수의 흐름방향으로 복수로 연결되어 구성되고,
상기 강우유출수가 상기 식생수로에 저장되는 단계는,
상기 전처리조에 연결된 식생수로에 저장된 강우유출수가 넘쳐 상기 식생수로의 후방에 연결된 또 따른 식생수로에 저장되는 단계를 포함하며,
상기 식생수로 사이에는 특정높이를 갖는 체크댐이 구비되며 상기 체크댐의 상부 일측에 형성된 유입홈에 의해 상기 강우 유출수가 상기 또 다른 식생수로로 유입되는 것을 특징으로 하는 식생수로를 갖는 비점오염 저감시설물을 이용한 비점오염 저감방법. In the non-point pollution reduction method using a non-point pollution reduction facility having the vegetation waterway of claim 1,
Rainfall runoff flow into the pre-treatment tank is stored;
Settling down the contaminants contained in the rainfall runoff stored in the pretreatment tank;
Rainfall runoff from the pretreatment tank is connected to the rear of the pretreatment tank and a specific slope is formed from the front to the rear, and the vegetation water is introduced into the vegetation water planted on the lower surface;
The rainfall runoff flows into the vegetation water and is stored in the filtration, fresh water, sedimentation, infiltration and evaporation by the vegetation water; And
And draining the rainfall outflow water overflowing from the vegetation channel to the existing channel through an outlet structure connected to the rear of the vegetation channel.
The vegetation waterway is composed of a plurality of connected in the flow direction of the rainfall runoff,
The rainfall runoff is stored in the vegetation channel,
Rainfall runoff stored in the vegetation channel connected to the pre-treatment tank overflowed and stored in another vegetation channel connected to the rear of the vegetation channel,
A check dam having a specific height is provided between the vegetation channels and the non-point pollution with the vegetation channel is characterized in that the rainfall outflow water is introduced into the another vegetation channel by the inlet groove formed on the upper side of the check dam. Non-point pollution reduction method using facility. 삭제delete 삭제delete
