本願は、２０２０年３月１２日に中国国家知識所権局に出願された「データ伝送方法及び装置、チップシステム及びコンピュータ読み取り可能記憶媒体」と題する中国特許出願第２０２０１０１７２７９０．７号に対する優先権を主張し、その全体が参照により本願に組み込まれる。

本願は、通信技術の分野に関し、とりわけ、データ伝送方法及び装置、チップシステム及びコンピュータ読み取り可能記憶媒体に関する。

無線ローカルエリアネットワーク（wireless local area network、ＷＬＡＮ）の発展に伴い、直交周波数分割多元接続（orthogonal frequency division multiple access、ＯＦＤＭＡ）技術が導入され、帯域全体が複数のリソースユニット（resource unit、ＲＵ）に分割される。つまり、ユーザの帯域リソースはチャンネルではなくリソースユニットにより割り当てられる。例えば、２０ＭＨｚチャンネルは、２６トーンＲＵ、５２トーンＲＵ及び１０６トーンＲＵであり得る複数のＲＵを含み得る。トーンはサブキャリアの数を示す。加えて、ＲＵは２４２トーンＲＵ、４８４トーンＲＵ、９９６トーンＲＵ等であり得る。

プリアンブルパンクチャ（preamble puncture）は、プリアンブルパンクチャリングと呼ばれ得る。例えば、帯域幅全体における２０ＭＨｚチャンネルの一部がヌルの場合、帯域幅全体に２０ＭＨｚのパンクチャホールがあると解釈され得る。ＯＦＤＭＡ伝送の場合、パンクチャリングによってもたらされる個別のリソースが異なるステーションに割り当てられ得る。ＯＦＤＭ（orthogonal frequency division multiplexing、直交周波数分割多重化）伝送等の非ＯＦＤＭＡ伝送の場合、プリアンブルパンクチャリングが用いられる場合、パンクチャリングされていない残りのリソースも複数のＲＵを形成し、全体として集約されて１つのステーション（station、ＳＴＡ）又は１つのステーションのグループに割り当てられる。

しかしながら、データ伝送のために、どのように複数のＲＵを示すかが解決すべき喫緊の課題となっている。

本願の実施形態は、プリアンブルパンクチャリング情報に基づいて、データパケットを伝送するためのデータ伝送方法、データ伝送装置、チップシステム及びコンピュータ読み取り可能記憶媒体を提供する。

第１の態様によれば、本願はデータ伝送方法を開示する。本方法では、ステーションはプリアンブルパンクチャリング表示情報を受信し、プリアンブルパンクチャリング表示情報に基づいてデータパケットを送信するか又は受信し得る。プリアンブルパンクチャリング表示情報は１つ以上のインジケータを含み、１つのインジケータは１つのプリアンブルパンクチャリング情報に対応し、プリアンブルパンクチャリング情報はプリアンブルパンクチャリングのサイズ及び位置を含むか又はプリアンブルパンクチャリングがない。インジケータは、データパケットのプリアンブルパンクチャリングの状態を知るために、プリアンブルパンクチャリング表示情報に対応するインデックスであり得る。

本願では、ステーションは、割り当てられた複数のリソースユニットを知るために、プリアンブルパンクチャリング表示情報に基づいてデータパケットのプリアンブルパンクチャリングの状態を取得する。複数のリソースユニットを直接示す現在の方法と比較して、本願でプリアンブルパンクチャリングの状態を示す方法は、シグナリングオーバーヘッドを低減できる。

任意の実施では、プリアンブルパンクチャリング表示情報に基づいてデータパケットを送信するか又は受信することは、プリアンブルパンクチャリング表示情報がプリアンブルパンクチャリングがないことを示す場合、データパケットの帯域幅でデータパケットを送信するか又は受信すること又はプリアンブルパンクチャリング表示情報がプリアンブルパンクチャリングのサイズ及び位置を示す場合、プリアンブルパンクチャリングのサイズ及び位置以外のデータパケットの帯域幅で、リソースユニット上でデータパケットを送信するか又は受信することを含む。データパケットにプリアンブルパンクチャがある場合、プリアンブルパンクチャリングのサイズ及び位置を示す方法は、プリアンブルパンクチャリングを介して得られた個別のリソースユニットを直接示す方法と比較して、シグナリングオーバーヘッドを低減できることが分かる。

プリアンブルパンクチャリング表示情報について、本願は、プリアンブルパンクチャリング情報を示すためのいくつかの任意の表示方法を提供する。以下で個別に説明する。

任意の実施では、プリアンブルパンクチャリング表示情報は１つ以上のインジケータを含み、１つのインジケータは１つのプリアンブルパンクチャリング情報に対応するか又は１つのインジケータはプリアンブルパンクチャリングの状態のインデックスに対応する。

任意の実施では、インジケータは、
１６０ＭＨｚチャンネルにおける２０ＭＨｚサブチャンネル、
１６０ＭＨｚチャンネルにおける任意の２つの２０ＭＨｚサブチャンネルによって形成される４０ＭＨｚサブチャンネル、
１６０ＭＨｚチャンネルにおける任意の３つの２０ＭＨｚサブチャンネルによって形成される６０ＭＨｚサブチャンネル、
１６０ＭＨｚチャンネルにおける任意の４つの２０ＭＨｚサブチャンネルによって形成される８０ＭＨｚサブチャンネル、又は
１６０ＭＨｚチャンネルにおいてプリアンブルパンクチャがないこと、
のうちの１つ以上の１６０ＭＨｚチャンネルにおけるプリアンブルパンクチャリング情報を示す。

別の任意の実施では、インジケータは、
１６０ＭＨｚチャンネルにおける２０ＭＨｚサブチャンネル、
１６０ＭＨｚチャンネルにおける任意の２つの隣接した２０ＭＨｚサブチャンネルによって形成される４０ＭＨｚサブチャンネル、
１６０ＭＨｚチャンネルにおける任意の３つの隣接した２０ＭＨｚサブチャンネルによって形成される６０ＭＨｚサブチャンネル、
１６０ＭＨｚチャンネルにおける任意の４つの隣接した２０ＭＨｚサブチャンネルによって形成される８０ＭＨｚサブチャンネル、又は
１６０ＭＨｚチャンネルにおいてプリアンブルパンクチャがないこと、
のうちの１つ以上の１６０ＭＨｚチャンネルにおけるプリアンブルパンクチャリング情報を示す。

さらに別の任意の実施では、１６０ＭＨｚチャンネルは最高周波数の８０ＭＨｚサブチャンネル及び最低周波数の８０ＭＨｚサブチャンネルを含み、インジケータは、
１６０ＭＨｚチャンネルにおける２０ＭＨｚサブチャンネル、
最低周波数の８０ＭＨｚサブチャンネルにおける任意の２つの２つの最低周波数の２０ＭＨｚサブチャンネルによって形成される４０ＭＨｚサブチャンネル、
最高周波数の８０ＭＨｚサブチャンネルにおける任意の２つの２つの最低周波数の２０ＭＨｚサブチャンネルによって形成される４０ＭＨｚサブチャンネル、
最高周波数の８０ＭＨｚサブチャンネルにおける任意の２つの２つの最高周波数の２０ＭＨｚサブチャンネルによって形成される４０ＭＨｚサブチャンネル、
最低周波数の８０ＭＨｚサブチャンネル、
最高周波数の８０ＭＨｚサブチャンネル、又は
１６０ＭＨｚチャンネルにおいてプリアンブルパンクチャがないこと、
のうちの１つ以上の１６０ＭＨｚチャンネルにおけるプリアンブルパンクチャリング情報を示す。この実施では、プリアンブルパンクチャリングのサイズ及び位置はチャンネル分割を介して得られたリソースユニットに対応し得るため、割り当てリソースユニットは、プリアンブルパンクチャリング表示情報に基づいて決定される。

１６０ＭＨｚチャンネルは、最高周波数の８０ＭＨｚサブチャンネル及び最低周波数の８０ＭＨｚサブチャンネルを含む。任意で、インジケータは、次のプリアンブルパンクチャリング情報又は別のインデックスが予約されていることをさらに示し得る：最高周波数の８０ＭＨｚサブチャンネルにおける中間周波数の４０ＭＨｚサブチャンネル又は最低周波数の８０ＭＨｚサブチャンネルにおける中間周波数の４０ＭＨｚサブチャンネル。この実施は、同じインデックスが異なる意味に対応する場合をサポートするため、異なる場合、例えば、帯域幅の異なる位置又はプリアンブルパンクチャリング表示情報のインジケータに基づいて異なるインデックステーブルが用いられ得ることが分かる。これにより、必要なインデックスの数、つまり、表示のためのビットの数が低減される。

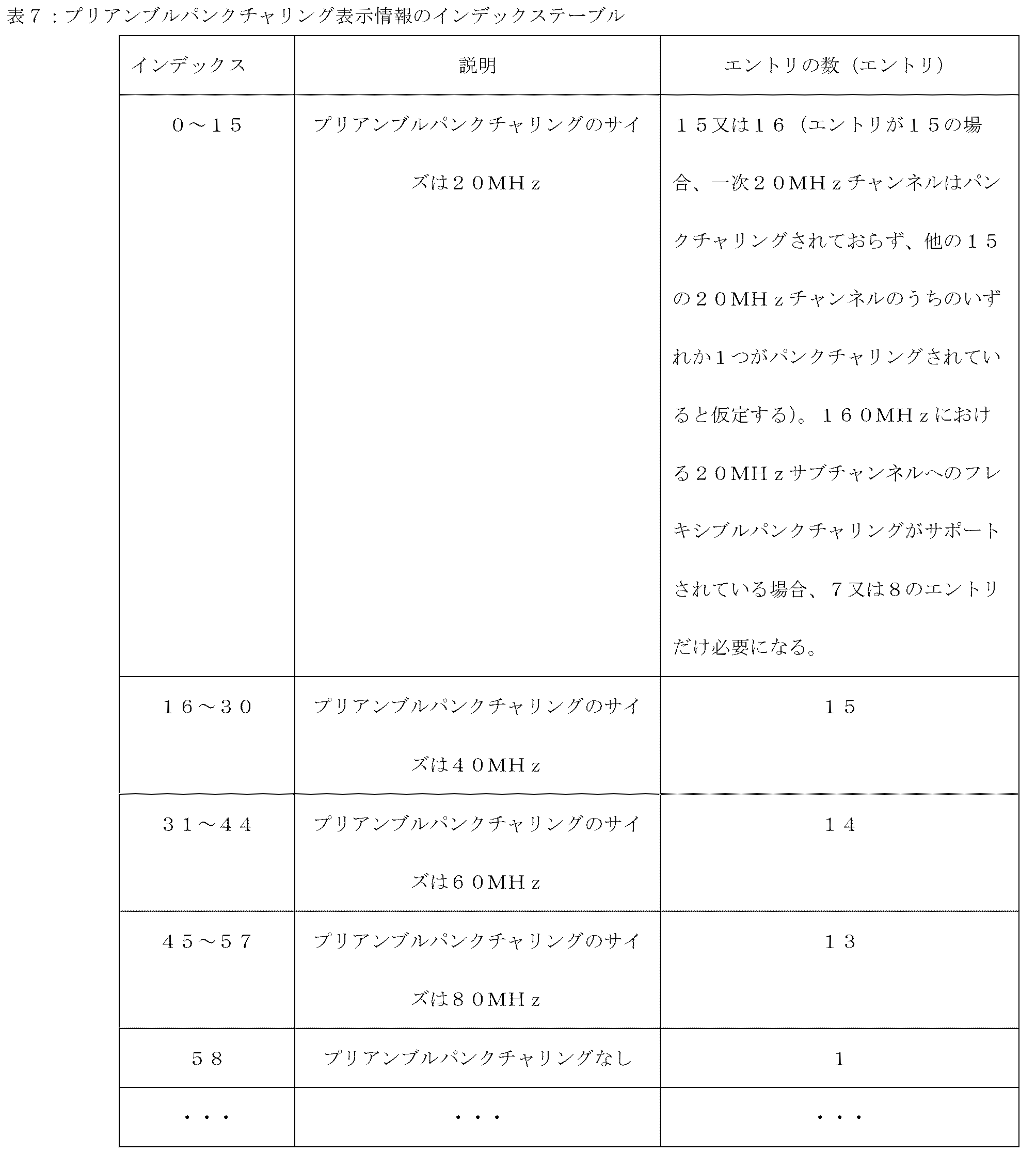

任意で、インジケータは、１６０ＭＨｚチャンネルにおける１つ以上のプリアンブルパンクチャリング情報にそれぞれ対応するインデックスを示す。これは、ステーションがプリアンブルパンクチャリング表示情報に基づいて、データパケットのプリアンブルパンクチャリングの状態を特定するのに役立つ。

データパケットの帯域幅は３２０ＭＨｚである。プリアンブルパンクチャリング表示情報は、第１のインジケータ及び第２のインジケータを含む。第１のインジケータは、３２０ＭＨｚ帯域幅における最低周波数の１６０ＭＨｚサブチャンネルにおけるプリアンブルパンクチャリング情報を示し、第２のインジケータは、３２０ＭＨｚ帯域幅における最高周波数の１６０ＭＨｚサブチャンネルにおけるプリアンブルパンクチャリング情報を示す。

データパケットの帯域幅は１６０ＭＨｚである。プリアンブルパンクチャリング表示情報は第１のインジケータを含む。第１のインジケータは、１６０ＭＨｚ帯域幅におけるプリアンブルパンクチャリング情報を示す。

任意で、プリアンブルパンクチャリング表示情報のインジケータは、
８０ＭＨｚチャンネルにおける２０ＭＨｚサブチャンネル、
８０ＭＨｚチャンネルにおける任意の２つの２０ＭＨｚサブチャンネルによって形成される４０ＭＨｚサブチャンネル、
８０ＭＨｚチャンネルにおける任意の３つの２０ＭＨｚサブチャンネルによって形成される６０ＭＨｚサブチャンネル、又は
８０ＭＨｚチャンネルにおいてプリアンブルパンクチャリングがないこと、
のうちの１つ以上の８０ＭＨｚにおけるプリアンブルパンクチャリング情報を示す。

任意で、プリアンブルパンクチャリング表示情報のインジケータは、
８０ＭＨｚチャンネルにおける２０ＭＨｚサブチャンネル、
８０ＭＨｚチャンネルにおける任意の２つの隣接した２０ＭＨｚサブチャンネルによって形成される４０ＭＨｚサブチャンネル、
８０ＭＨｚチャンネルにおける任意の３つの隣接した２０ＭＨｚサブチャンネルによって形成される６０ＭＨｚサブチャンネル、又は
８０ＭＨｚチャンネルにおいてプリアンブルパンクチャリングがないこと、
のうちの１つ以上の８０ＭＨｚにおけるプリアンブルパンクチャリング情報を示す。

任意で、プリアンブルパンクチャリング表示情報のインジケータは、
８０ＭＨｚチャンネルにおける２０ＭＨｚサブチャンネル、
８０ＭＨｚチャンネルにおける最低周波数の４０ＭＨｚサブチャンネル、
８０ＭＨｚチャンネルにおける中間周波数の４０ＭＨｚサブチャンネル、
８０ＭＨｚチャンネルにおける最高周波数の４０ＭＨｚサブチャンネル、
８０ＭＨｚチャンネル、又は
８０ＭＨｚチャンネルにおいてプリアンブルパンクチャリングがないこと、
のうちの１つ以上の８０ＭＨｚにおけるプリアンブルパンクチャリング情報を示す。
つまり、プリアンブルパンクチャリング表示情報のインジケータは、８０ＭＨｚチャンネルにおける１つ以上のプリアンブルパンクチャリング情報にそれぞれ対応するインデックスを示す。

任意で、データパケットの帯域幅は２４０ＭＨｚである。プリアンブルパンクチャリング表示情報は第１のインジケータ及び第２のインジケータを含む。第１のインジケータは、２４０ＭＨｚ帯域幅における最低周波数の１６０ＭＨｚサブチャンネルにおけるプリアンブルパンクチャリング情報を示し、第２のインジケータは、２４０ＭＨｚ帯域幅における最高周波数の８０ＭＨｚサブチャンネルにおけるプリアンブルパンクチャリング情報を示す。

任意で、データパケットの帯域幅は２４０ＭＨｚである。プリアンブルパンクチャリング表示情報は第１のインジケータ及び第２のインジケータを含む。第１のインジケータは、２４０ＭＨｚ帯域幅における最低周波数の８０ＭＨｚサブチャンネルにおけるプリアンブルパンクチャリング情報を示し、第２のインジケータは、２４０ＭＨｚ帯域幅における最高周波数の１６０ＭＨｚサブチャンネルにおけるプリアンブルパンクチャリング情報を示す。

任意で、データパケットの帯域幅は２４０ＭＨｚである。８０ＭＨｚチャンネルにおけるプリアンブルパンクチャリング情報に基づいて、プリアンブルパンクチャリング表示情報は、第１のインジケータ、第２のインジケータ及び第３のインジケータを含む。第１のインジケータは、２４０ＭＨｚ帯域幅における最低周波数の８０ＭＨｚサブチャンネルにおけるプリアンブルパンクチャリング情報を示す。第２のインジケータは、２４０ＭＨｚ帯域幅における中間周波数の８０ＭＨｚサブチャンネルにおけるプリアンブルパンクチャリング情報を示す。第３のインジケータは、２４０ＭＨｚ帯域幅における最高周波数の８０ＭＨｚサブチャンネルにおけるプリアンブルパンクチャリング情報を示す。プリアンブルパンクチャリング表示情報に含まれるインジケータは、データパケットの帯域幅と、インジケータによって示すことが可能なプリアンブルパンクチャリング情報の周波数範囲とに関連していることが分かる。

任意で、データパケットの帯域幅は３２０ＭＨｚである。８０ＭＨｚチャンネルにおけるプリアンブルパンクチャリング情報に基づいて、プリアンブルパンクチャリング表示情報は、第１のインジケータ、第２のインジケータ、第３のインジケータ及び第４のインジケータを含む。１つのインジケータは、８０ＭＨｚチャンネルにおける１つのプリアンブルパンクチャリング情報に対応し得る。例えば、３２０ＭＨ帯域幅は、最低周波数の１６０ＭＨｚサブチャンネル及び最高周波数の１６０ＭＨｚサブチャンネルを含む。第１のインジケータは、最低周波数の１６０ＭＨｚサブチャンネルにおける最低周波数の８０ＭＨｚサブチャンネルにおけるプリアンブルパンクチャリング情報を示す。第２のインジケータは、最低周波数の１６０ＭＨｚサブチャンネルにおける最高周波数の８０ＭＨｚサブチャンネルにおけるプリアンブルパンクチャリング情報を示す。第３のインジケータは、最高周波数の１６０ＭＨｚサブチャンネルにおける最低周波数の８０ＭＨｚサブチャンネルにおけるプリアンブルパンクチャリング情報を示す。第４のインジケータは、最高周波数の１６０ＭＨｚサブチャンネルにおける最高周波数の８０ＭＨｚサブチャンネルにおけるプリアンブルパンクチャリング情報を示す。プリアンブルパンクチャリング表示情報に含まれるインジケータの数は、データパケットの帯域幅と、インジケータによって示すことが可能なプリアンブルパンクチャリング情報の周波数範囲とに関連していることが分かる。例えば、インジケータのうちの１つが１６０ＭＨｚサブチャンネルにおけるプリアンブルパンクチャリング表示情報を示し、データパケットの帯域幅が３２０ＭＨｚの場合、プリアンブルパンクチャリング表示情報は、最大で２つのそのようなインジケータを含み得る。

任意で、データパケットの帯域幅は１６０ＭＨｚである。プリアンブルパンクチャリング表示情報は第１のインジケータ及び第２のインジケータを含む。第１のインジケータは、１６０ＭＨｚ帯域幅における最低周波数の８０ＭＨｚサブチャンネルにおけるプリアンブルパンクチャリング情報を示し、第２のインジケータは、１６０ＭＨｚ帯域幅における最高周波数の８０ＭＨｚサブチャンネルにおけるプリアンブルパンクチャリング情報を示す。

任意で、データパケットの帯域幅は１６０ＭＨｚである。プリアンブルパンクチャリング表示情報は第１のインジケータ及び第２のインジケータを含む。第１のインジケータは、１６０ＭＨｚ帯域幅における第１のホールのプリアンブルパンクチャリング情報を示し、第２のインジケータは、１６０ＭＨｚ帯域幅における第２のホールのプリアンブルパンクチャリング情報を示す。本願は、データパケットが１つ又は２つのホールを含む場合をサポートすることが分かる。

別の任意の実施では、インジケータは、帯域幅におけるプリアンブルパンクチャリングの各オプション状態の各インデックスを示し得る。つまり、帯域幅におけるプリアンブルパンクチャリングの各オプション状態は、プリアンブルパンクチャリング表示情報のインデックステーブル内にある。これは、インデックステーブルに基づいてステーションによりプリアンブルパンクチャリング情報をパースする複雑さを軽減するのに役立つ。

さらに別の任意の実施では、プリアンブルパンクチャリング表示情報は第１のインジケータ及び第２のインジケータを含む。第１のインジケータはプリアンブルパンクチャリングのサイズを示し、第２のインジケータはプリアンブルパンクチャリングの位置を示す。

任意で、第１のインジケータによって示されるプリアンブルパンクチャリングのサイズには、２０ＭＨｚ、４０ＭＨｚ、６０ＭＨｚ又は８０ＭＨｚのうちの１つ以上を含む。

任意で、第１のインジケータによって示されるプリアンブルパンクチャリングのサイズは２０ＭＨｚであり、プリアンブルパンクチャリングの位置は、データパケットの帯域幅における２０ＭＨｚのサブチャンネルのうちの１つ以上を含む。

第１のインジケータによって示されるプリアンブルパンクチャリングのサイズは４０ＭＨｚであり、プリアンブルパンクチャリングの位置は、データパケットの帯域幅における任意の２つの２０ＭＨｚのサブチャンネルによって形成される４０ＭＨｚのサブチャンネルのうちの１つ以上を含む。

第１のインジケータによって示されるプリアンブルパンクチャリングのサイズは６０ＭＨｚであり、プリアンブルパンクチャリングの位置は、データパケットの帯域幅における任意の３つの２０ＭＨｚのサブチャンネルによって形成される６０ＭＨｚのサブチャンネルのうちの１つ以上を含む。

第１のインジケータによって示されるプリアンブルパンクチャリングのサイズは８０ＭＨｚであり、プリアンブルパンクチャリングの位置は、データパケットの帯域幅における任意の４つの２０ＭＨｚのサブチャンネルによって形成される８０ＭＨｚのサブチャンネルのうちの１つ以上を含む。

任意で、第１のインジケータによって示されるプリアンブルパンクチャリングのサイズは２０ＭＨｚであり、プリアンブルパンクチャリングの位置は、データパケットの帯域幅における任意の２０ＭＨｚのサブチャンネルのうちの１つ以上を含む。

第１のインジケータによって示されるプリアンブルパンクチャリングのサイズは４０ＭＨｚであり、プリアンブルパンクチャリングの位置は、データパケットの帯域幅における任意の２つの隣接した２０ＭＨｚのサブチャンネルによって形成される４０ＭＨｚのサブチャンネルのうちの１つ以上を含む。

第１のインジケータによって示されるプリアンブルパンクチャリングのサイズは６０ＭＨｚであり、プリアンブルパンクチャリングの位置は、データパケットの帯域幅における任意の３つの隣接した２０ＭＨｚのサブチャンネルによって形成される６０ＭＨｚのサブチャンネルのうちの１つ以上を含む。

第１のインジケータによって示されるプリアンブルパンクチャリングのサイズは８０ＭＨｚであり、プリアンブルパンクチャリングの位置は、データパケットの帯域幅における任意の４つの隣接した２０ＭＨｚのサブチャンネルによって形成される８０ＭＨｚのサブチャンネルのうちの１つ以上を含む。

プリアンブルパンクチャリングの異なるサイズは、プリアンブルパンクチャリングの位置の異なるオプションに対応することが分かる。したがって、第１のインジケータに基づいてプリアンブルパンクチャリングのサイズを決定した後で、ステーションは、ホールに対応する位置のインデックステーブルに基づいてプリアンブルパンクチャリングの位置を決定し得る。

任意で、第１のインジケータ又は第２のインジケータは、プリアンブルパンクチャリングがないことをさらに示す。

本願で説明するプリアンブルパンクチャリング表示情報に基づいてデータ伝送を行うモードは、非ＯＦＤＭＡ伝送に適用可能であり、リソースユニット割り当てサブフィールドに基づいてデータ伝送を行うモードは、ＯＦＤＭＡ伝送に適用可能であり得る。

つまり、データパケットが非ＯＦＤＭＡモードで伝送される場合に、ステーションは、プリアンブルパンクチャリング表示情報に基づいて、データパケットを送信するか又は受信するステップを行う。ステーションは、データパケットが直交周波数分割多元接続（ＯＦＤＭＡ）モードで伝送される場合、リソースユニット割り当てサブフィールドに基づいてデータパケットを送信又は受信する。

任意で、プリアンブルパンクチャリング表示情報のインデックステーブル及びリソースユニット割り当てサブフィールドのインデックステーブルが１つのインデックステーブルに集約され、プリアンブルパンクチャリング表示情報はリソースユニット割り当てサブフィールドを再利用し得る。これは、ステーションが、プリアンブルパンクチャリング表示情報によって示されるインデックスに基づいて、データパケットの伝送モード及びプリアンブルパンクチャリングの状態を判定するのに役立つ。

任意で、ステーションは伝送モード表示情報を受信し得る。伝送モード表示情報は、データパケットの伝送モードを示す。伝送モード表示情報は、共通のシグナリングフィールドにあり得るか又はトリガーフレームの共通フィールド内にあり得る。

リソースユニット割り当てサブフィールドに基づいてデータ伝送を行う場合、任意の実施では、リソースユニット割り当てサブフィールドはリソースユニットインジケータ及びリソースユニットアグリゲーションインジケータを含む。

任意で、リソースユニットインジケータによって示される第１のリソースユニットが２×９９６トーンのリソースユニットの場合、リソースユニットアグリゲーションインジケータは、第１のリソースユニットと集約されるリソースユニットがないこと、第２のリソースユニットが第１のリソースユニットと集約されることであって、該第２のリソースユニットは、第１のリソースユニットに隣接するか又は隣接しない４８４トーンのリソースユニットである、こと、第３のリソースユニットが第１のリソースユニットと集約されることであって、第３のリソースユニットは、第１のリソースユニットの低周波数に隣接する９９６トーンのリソースユニットであるか又は第１のリソースユニットの高周波数に隣接する９９６トーンのリソースユニットである、こと、又は第２のリソースユニット及び第３のリソースユニットが第１のリソースユニットと集約されること、のうちの１つ以上のリソースユニットアグリゲーションを示す。

任意で、リソースユニットインジケータによって示される第１のリソースユニットが９９６トーンのリソースユニットの場合、リソースユニットアグリゲーションインジケータは、第１のリソースユニットと集約されるリソースユニットがないこと又は第２のリソースユニットが第１のリソースユニットと集約され、該第２のリソースユニットは、第１のリソースユニットに隣接するか又は隣接していない４８４トーンのリソースユニットであること、のうちの１つ以上のリソースユニットアグリゲーションを示す。

第２の態様によれば、本願はデータ伝送装置をさらに提供する。データ伝送装置は、第１の態様の例示の方法におけるステーションを実施する機能の一部又は全てを有する。例えば、データ伝送装置は、本願の実施形態の一部又は全てにおける機能を有し得るか又は本願のいずれかの実施形態を独立して実施する機能を有し得る。機能はハードウェアによって実施され得るか又は対応するソフトウェアを実行するハードウェアによって実施され得る。ハードウェア又はソフトウェアは、機能に対応する１つ以上のユニット又はモジュールを含む。

可能な設計では、データ伝送装置の構造は、処理ユニット及び通信ユニットを含み得る。処理ユニットは、データ伝送装置が上記の方法における対応する機能を行うのをサポートするように構成されている。通信ユニットは、データ伝送装置と他の装置との通信をサポートするように構成されている。データ伝送装置は記憶ユニットをさらに含み得る。記憶ユニットは、処理装置及び通信装置に連結されるように構成され、記憶ユニットは、データ伝送装置によって必要とされるプログラム命令及びデータを記憶する。

一実施では、データ伝送装置は、
プリアンブルパンクチャリング表示情報を受信するように構成された通信ユニットであって、該プリアンブルパンクチャリング表示情報は１つ以上のインジケータを含み、１つのインジケータは１つのプリアンブルパンクチャリング情報に対応し、該プリアンブルパンクチャリング情報は、プリアンブルパンクチャリングのサイズ及び位置を含むか又はプリアンブルパンクチャリングがない、通信ユニット、
を含む。

通信ユニットは、プリアンブルパンクチャリング表示情報に基づいて、データパケットを送信するか又は受信するようにさらに構成されている。

任意で、データ伝送装置は処理ユニットをさらに含む。処理ユニットは、プリアンブルパンクチャリング表示情報に基づいて複数の割り当てリソースユニットを決定するように構成されている。

例えば、処理ユニットはプロセッサであり、通信ユニットはトランシーバ又は通信インターフェイスであり、記憶ユニットはメモリであり得る。

一実施では、データ伝送装置は、
プリアンブルパンクチャリング表示情報を受信するように構成されたトランシーバであって、該プリアンブルパンクチャリング表示情報は１つ以上のインジケータを含み、１つのインジケータは１つのプリアンブルパンクチャリング情報に対応し、該プリアンブルパンクチャリング情報は、プリアンブルパンクチャリングのサイズ及び位置を含むか又はプリアンブルパンクチャリングがない、トランシーバ、
を含む。

トランシーバは、プリアンブルパンクチャリング表示情報に基づいて、データパケットを送信するか又は受信するようにさらに構成されている。

任意で、データ伝送装置はプロセッサをさらに含む。プロセッサは、プリアンブルパンクチャリング表示情報に基づいて複数の割り当てリソースユニットを決定するように構成されている。

特定の実施プロセスでは、プロセッサは、例えば、限定されないが、ベースバンド関連の処理を行うように構成され、トランシーバは、例えば、限定されないが、無線周波数の送受信を行うように構成され得る。上記のコンポーネントは、互いに独立したチップに別々に配置され得るか又はコンポーネントの少なくとも一部又は全てが同じチップ上に配置され得る。例えば、プロセッサをアナログベースバンドプロセッサとデジタルベースバンドプロセッサとにさらに分割され得る。アナログベースバンドプロセッサ及びトランシーバは同じチップに統合されていてもよく、デジタルベースバンドプロセッサは独立したチップに配置されていてもよい。集積回路技術の継続的な発展により、より多くのコンポーネントが同じチップに集積され得る。例えば、デジタルベースバンドプロセッサは、複数のアプリケーションプロセッサ（例えば、限定されないが、グラフィックスプロセッサ及びマルチメディアプロセッサ）と同じチップ上に統合され得る。チップはシステムオンチップ（system on chip）と呼ばれ得る。全てのコンポーネントが別々のチップに配置するか又は１つ以上のチップに統合及び配置されるかは、通常、製品設計の特定の要件に依存する。上記のコンポーネントの具体的な実施は、本発明のこの実施形態に限定されない。

第３の態様によれば、本願は、第１の態様における方法を行うように構成されたプロセッサをさらに提供する。これらの方法を行うプロセスにおいて、方法における情報を送信するプロセス及び方法を受信するプロセスは、プロセッサによって情報を出力するプロセス及びプロセッサによって入力情報を受信するプロセスとして理解され得る。具体的には、情報を出力する場合、プロセッサが情報をトランシーバに出力するため、トランシーバが情報を送信する。さらに、情報がプロセッサによって出力された後、情報がトランシーバに到着する前に、他の処理をさらに行う必要があり得る。同様に、プロセッサが入力情報を受信する場合、トランシーバは情報を受信し、プロセッサに情報を入力する。さらに、トランシーバが情報を受信した後、情報がプロセッサに入力される前に、情報に対して他の処理を行う必要があり得る。

上記の原理に基づいて、例えば、上記の方法で説明したプリアンブルパンクチャリング表示情報を受信することは、プロセッサによりプリアンブルパンクチャリング表示情報を入力することと理解され得る。別の例として、データパケットを送信することは、プロセッサによりデータパケットを出力することと理解され得る。

この場合、プロセッサに関連する伝送、送信及び受信等の動作については、特に記述がないか又は関連する説明における動作の実際の機能又は内部ロジックと矛盾しない場合、動作は、無線周波数回路及びアンテナにより直接行われる伝送、送信及び受信等の動作ではなく、プロセッサの出力、受信及び入力等の動作としてより一般的に理解され得る。

特定の実施プロセスでは、プロセッサは、これらの方法を行うように具体的に構成されたプロセッサであり得るか又はこれらの方法を行うためにメモリ内のコンピュータ命令を実行するプロセッサ、例えば汎用プロセッサであり得る。メモリは、読み取り専用メモリ（read only memory、ＲＯＭ）等の非一時的（non-transitory）メモリであり得る。メモリ及びプロセッサは同じチップに統合され得るか、別々のチップに別々に配置され得る。メモリの種類及びメモリ及びプロセッサの配置方法は、本発明の実施形態では限定されない。

第４の態様によれば、本発明の一実施形態は、前述のデータ伝送装置によって用いられるコンピュータソフトウェア命令を記憶するように構成された、コンピュータ読み取り可能記憶媒体を提供する。コンピュータ読み取り可能記憶媒体は、上記の方法の第１の態様を行うために用いられるプログラムを含む。

第５の態様によれば、本願は命令を含むコンピュータプログラム製品をさらに提供する。コンピュータプログラム製品がコンピュータ上で実行された場合、コンピュータは第１の態様における方法を行うことができる。

第６の態様によれば、本願はチップシステムを提供する。チップシステムは、プロセッサ及びインターフェイスを含み、例えば、データ伝送装置が第１の態様における機能、例えば、方法に関連するデータ及び情報を決定又は処理することのうちの少なくとも１つを実施するのをサポートするように構成されている。可能な設計では、チップシステムはメモリをさらに含み、メモリは、ステーションが必要とするプログラム命令及びデータを記憶するように構成されている。チップシステムはチップを含み得るか又はチップと、別の別個のコンポーネントとを含み得る。

図１は、本願の一実施形態に係るネットワーク構造を示す概略図である。図２は、本願の一実施形態に係るトリガーフレームに基づいてデータパケットを送信する概略フローチャートである。図３は、本願の一実施形態に係るトリガーフレームに基づいてデータパケットを送信する別の概略フローチャートである。図４は、本願の一実施形態に係るトリガーフレームの構造の概略図である。図５は、本願の一実施形態に係る高効率シグナリングフィールドの構造を示す概略図である。図６は、本願の一実施形態に係る非トリガーベースのデータパケットの構造を示す概略図である。図７は、本願の一実施形態に係るチャンネル分布の概略図である。図８は、本願の一実施形態に係るリソースユニット分布の概略図である。図９は、本願の一実施形態に係るデータ伝送方法の概略フローチャートである。図１０は、本願の一実施形態に係るトリガーフレームの構造を示す概略図である。図１１は、本願の一実施形態に係る別の非トリガーベースのデータパケットの構造を示す概略図である。図１２は、本願の一実施形態に係る別のデータ伝送方法の概略フローチャートである。図１３は、本願の一実施形態に係るマルチコンテンツチャンネルの構造を示す概略図である。図１４は、本願の一実施形態に係る表３のインデックスに対応するプリアンブルパンクチャリング情報の概略図である。図１５は、本願の一実施形態に係る表３のインデックスに対応するプリアンブルパンクチャリング情報の別の概略図である。図１６は、本願の一実施形態に係るプリアンブルパンクチャリングの位置及びサイズの概略図である。図１７は、本願の一実施形態に係るプリアンブルパンクチャリングの別の位置及びサイズの概略図である。図１８は、本願の一実施形態に係るプリアンブルパンクチャリングのさらに別の位置及びサイズの概略図である。図１９は、本願の一実施形態に係るプリアンブルパンクチャリングのさらに別の位置及びサイズの概略図である。図２０は、本願の一実施形態に係るプリアンブルパンクチャリングのさらに別の位置及びサイズの概略図である。図２１は、本願の一実施形態に係るプリアンブルパンクチャリングのさらなる位置及びサイズの概略図である。図２２は、本願の一実施形態に係る表４のインデックスに対応するプリアンブルパンクチャリング情報の概略図である。図２３は、本願の一実施形態に係る表４のインデックスに対応するプリアンブルパンクチャリング情報の別の概略図である。図２４は、本願の一実施形態に係るプリアンブルパンクチャリングのさらなる位置及びサイズの概略図である。図２５は、本願の一実施形態に係るプリアンブルパンクチャリングのさらなる位置及びサイズの概略図である。図２６は、本願の一実施形態に係るプリアンブルパンクチャリングのさらなる位置及びサイズの概略図である。図２７は、本願の一実施形態に係るデータ伝送装置の構造を示す概略図である。図２８は、本願の一実施形態に係るデータ伝送装置の構造を示す概略図である。図２９は、本願の一実施形態に係るチップの構造を示す概略図である。

添付の図面を参照しながら、本願の具体的な実施形態を以下でさらに詳細に説明する。

本願のデータ伝送方法が適用可能なネットワーク構造を説明するための一例として図１を用いる。図１は、本願の一実施形態に係るネットワーク構造を示す概略図である。ネットワーク構造は、１つ以上のアクセスポイント（access point、ＡＰ）ステーションと、１つ以上の非アクセスポイントステーション（none access point station、非ＡＰＳＴＡ）を含み得る。説明を容易にするため、本明細書では、アクセスポイントステーションをアクセスポイント（ＡＰ）と呼び、非アクセスポイントステーションをステーション（ＳＴＡ）と呼ぶ。図１は、１つのＡＰ及び２つのステーション（ＳＴＡ１及びＳＴＡ２）を含むネットワーク構造を例を用いて説明される。

アクセスポイントは、有線（又は無線）ネットワークにアクセスするために、（携帯電話等の）端末装置によって用いられるアクセスポイントであてもよく、自宅に、建物内に及び公園内で主に配備される。一般的なカバレージ半径は数十メートルから数百メートルである。もちろん、アクセスポイントは代替的に屋外に配備されてもよい。アクセスポイントは、有線ネットワークと無線ネットワークとを接続するブリッジに等しい。ＡＰの主な機能は、無線ネットワーククライアントを接続し、そして、無線ネットワークをイーサネットに接続することである。具体的には、アクセスポイントは、ワイヤレスフィデリティ（wireless fidelity、Ｗｉ－Ｆｉ）チップを備えた（携帯電話等の）端末装置又は（ルーター等の）ネットワーク装置であり得る。アクセスポイントは、８０２．１１ｂｅ規格をサポートする装置であり得る。あるいは、アクセスポイントは、８０２．１１ｂｅ、８０２．１１ａｘ、８０２．１１ａｃ、８０２．１１ｎ、８０２．１１ｇ、８０２．１１ｂ及び８０２．１１ａ等の８０２．１１ファミリの複数の無線ローカルエリアネットワーク（wireless local area network、ＷＬＡＮ）規格をサポートする装置であり得る。本願におけるアクセスポイントは、高効率（high efficiency、ＨＥ）ＡＰ又は超高スループット（extremely high throughput、ＥＨＴ）ＡＰであり得るか又は将来のＷｉ－Ｆｉ規格に適用可能なアクセスポイントであり得る。

ステーションは、無線通信チップ、無線センサ、無線通信端末等であり、ユーザとも呼ばれ得る。例えば、Ｗｉ－Ｆｉ通信機能をサポートする携帯電話、Ｗｉ－Ｆｉ通信機能をサポートするタブレットコンピュータ、Ｗｉ－Ｆｉ通信機能をサポートするセットトップボックス、Ｗｉ－Ｆｉ通信機能をサポートするスマートテレビ、Ｗｉ－Ｆｉ通信機能をサポートするインテリジェントウェアラブルデバイス、Ｗｉ－Ｆｉ通信機能をサポートする車載通信装置又はＷｉ－Ｆｉ通信機能をサポートするコンピュータであり得る。任意で、ステーションは８０２．１１ｂｅ、８０２．１１ａｘ、８０２．１１ａｃ、８０２．１１ｎ、８０２．１１ｇ、８０２．１１ｂ及び８０２．１１a等の８０２.１１ファミリの複数の無線ローカルエリアネットワーク（wireless local area network、ＷＬＡＮ）規格をサポートし得る。

本願におけるアクセスポイントは、高効率（high efficiency、ＨＥ）ＳＴＡ又は超高スループット（extremely high throughput、ＥＨＴ）ＳＴＡであり得るか又は将来のＷｉ－Ｆｉ規格に適用可能なＳＴＡであり得る。

例えば、アクセスポイント及びステーションは、車両のインターネットで用いられる装置、モノのインターネット（Internet of Things、ＩｏＴ）におけるモノのインターネットノード又はセンサ、スマートホームにおけるスマートカメラ、スマートリモコン及びスマート水道メーター、スマートシティにおけるセンサ等であり得る。

本願の実施形態は、ＩＥＥＥ８０２．１１に基づいて配備されたネットワークを一例として用いることにより主に説明されるが、ＢＬＵＥＴＯＯＴＨ（Bluetooth）、高性能無線ＬＡＮ（high performance radio LAN、ＨＩＰＥＲＬＡＮ）（ＩＥＥＥ８０２．１１規格に類似した無線規格であり、主にヨーロッパで用いられている）、ワイドエリアネットワーク（ＷＡＮ）、無線ローカルエリアネットワーク（wireless local area network、ＷＬＡＮ）、パーソナルエリアネットワーク（personal area network、ＰＡＮ）又は現在知られているか又は後に開発される他のネットワーク等の、様々な規格又はプロトコルを用いる他のネットワークに、本願の様々な態様が拡張され得ることは、当業者であれば容易に理解できる。したがって、本願で提供される様々な態様は、カバレッジ及び無線アクセスプロトコルに関係なく、任意の好適な無線ネットワークに適用可能である。

以下では、本願の実施形態を説明し、本願の実施形態は、特許請求の範囲の保護範囲及び適用性を限定しない。当業者であれば、本願の実施形態の範囲から逸脱することなく、本願における要素の機能及び配置を適合的に変更するか又は必要に応じて様々なプロセス又はコンポーネントを省略、置換又は追加し得る。

本願の実施形態における関連内容の理解を容易にするために、本願の実施形態に関連するいくつかの概念を以下で説明する。

１．データパケット

本願のデータ伝送方法は、アップリンク伝送に適用可能であり得るか又はダウンリンク伝送に適用可能であり得る。加えて、データ伝送方法は、ポイントツーポイントのシングルユーザ伝送、ダウンリンクマルチユーザ伝送又はアップリンクマルチユーザ伝送にもさらに適用可能である。アップリンクマルチユーザ伝送の場合、トリガーフレームに基づくアップリンク伝送方法がデータ伝送方法で用いられる。以下では、トリガーベースのデータパケットと、非トリガーベースのデータパケットとを別々に説明する。

１．１トリガーベースのデータパケット

データパケットは、高効率のトリガーベースの物理層プロトコルデータユニット（high efficient trigger based physical layer protocol、ＨＥＴＢＰＰＤＵ）であり得る。トリガーフレームに基づいてＨＥＴＢＰＰＤＵを送信する手順を図２に示す。トリガーフレームを受信した後に、ステーションはトリガーフレームに基づいてＨＥＴＢＰＰＤＵを送信し得る。図２に示すように、トリガーフレームを受信した後に、ステーションは、トリガーフレームから、ステーションのアソシエーション識別子と一致する複数のユーザフィールドをパースアウトして、複数のユーザフィールドのリソースユニット割り当てサブフィールドによって示される複数のリソースユニット上でＨＥＴＢＰＰＤＵを送信し得る。図２に示すように、ＨＥ－ＳＴＦからＤａｔａまで、帯域幅全体が１つ以上のリソースユニットに分割される。

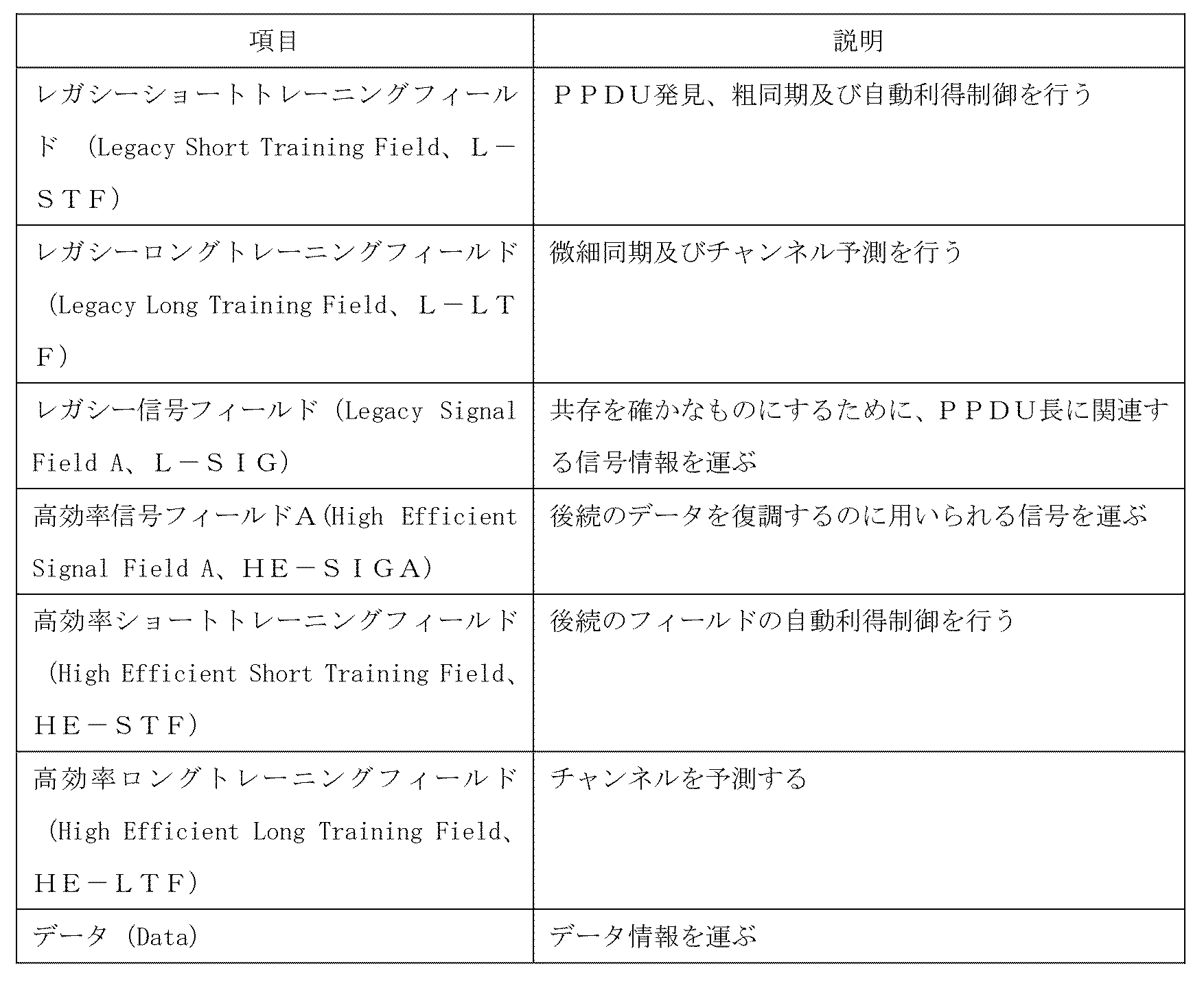

図２に示すＨＥＴＢＰＰＤＵ構造における各フィールドの機能を表１に示す。

データパケットは、超高スループットのトリガーベースの物理層プロトコルデータユニット（Extremely High Throughput trigger based physical layer protocol data unit、ＥＨＴＴＢＰＰＤＵ）、将来の世代のＷｉ－Ｆｉ規格におけるトリガーベースの物理層プロトコルデータユニット等であり得る。

トリガーフレームに基づいてＥＨＴＴＢＰＰＤＵを送信する手順を図３に示す。トリガーフレームを受信した後に、ステーションは、トリガーフレームに基づいてＥＨＴＴＢＰＰＤＵを送信し得る。図３に示すように、トリガーフレームを受信した後に、ステーションは、トリガーフレームから、ステーションのアソシエーション識別子と一致する複数のユーザフィールドをパースアウトして、複数のユーザフィールドのリソースユニット割り当てサブフィールドによって示される複数のリソースユニット上でＥＨＴＴＢＰＰＤＵを送信し得る。図３に示すように、ＥＨＥ－ＳＴＦからＤａｔａまで、帯域幅全体が１つ以上のリソースユニットに分割される。図３のＥＨＴＴＢＰＰＤＵの各フィールドの機能を表２に示す。

トリガフレームのフレーム形式を図４に示す。トリガーフレームは、図４に示すフィールドの一部のみを含み得るか又はトリガーフレームは、図４に示すフィールドよりも多くのフィールドを含み得る。これは、本願のこの実施形態に限定されない。

例えば、トリガーフレームは共通情報（common info）フィールド及びユーザ情報リスト（user info list）フィールドを含む。トリガーフレームは、フレームコントロール（frame control）フィールド、期間（duration）フィールド、受信アドレス（receive address、ＲＡ）フィールド、伝送アドレス（transmit address、ＴＡ）フィールド、パディング（padding）フィールド、フレームチェックシーケンス（frame check sequence、ＦＣＳ）フィールド等をさらに含み得る。共通情報フィールドは、共通ドメイン、共通情報ドメイン又は共通フィールドとも呼ばれ得る。共通フィールドは、全てのステーションによって読み出される必要がある共通情報、例えば、トリガータイプ（trigger type）サブフィールド、長さ（length）サブフィールド、カスケード表示（cascade indication）サブフィールド、キャリア感知要求（CS required）サブフィールド、帯域幅（bandwidth）サブフィールド、ガードインターバル及びロングトレーニングフィールド（GI+LTF）サブフィールド及びトリガー依存共通情報（trigger dependent common info）サブフィールドを含み得る。ユーザ情報リストフィールドは、ユーザ情報リストドメイン、ステーション単位ドメイン、ステーション単位フィールド等とも呼ばれ得る。ユーザ情報リストフィールドは１つ以上のユーザ情報（user info）フィールド（ユーザフィールドとも呼ばれ得る）を含む。各ユーザフィールドは各ステーションによって読み出される必要がある情報、例えば、アソシエーション識別子（Association Identifier、ＡＩＤ）サブフィールド、リソースユニット割り当て（RU allocation）サブフィールド、コーディングタイプ（coding type）サブフィールド、変調及びコーディングスキーム（modulation and coding scheme、ＭＣＳ）サブフィールド、予約（reserved）サブフィールド、トリガー依存ユーザ情報（trigger dependent user information）サブフィールドを含む。

アソシエーション識別子フィールドは、ユーザ情報フィールドに対応するステーションのアソシエーション識別子を示す。リソースユニット割り当てサブフィールドは、ユーザフィールドによって示され、ステーションに割り当てられるリソースユニット（又はリソースユニット位置）を示す。本明細書で説明する「フィールド（field）」は、「ドメイン」、「情報」等とも呼ばれ、「サブフィールド（subfield）」は、「サブドメイン」、「情報」等と呼ばれ得る。

１．２ＨＥＭＵＰＰＤＵ

ＨＥＴＢＰＰＤＵのリソースユニット割り当て方法は、ＨＥＭＵＰＰＤＵのリソースユニット割り当て表示方法とは異なる。ＨＥＴＢＰＰＤＵでは、図４に示すように、トリガーフレーム内の各ユーザフィールドのリソースユニット割り当てサブフィールドにおいてリソースユニット割り当てが示される。例えば、各ユーザフィールドは、ユーザフィールドに割り当てられたリソースユニットを示すために８ビットのリソースユニット割り当てサブフィールドを必要とする。しかしながら、ＨＥＭＵＰＰＤＵのリソースユニット割り当て表示方法では、リソースユニット割り当ては、高効率信号フィールドの共通フィールドに示される。例えば、高効率マルチユーザ物理層プロトコルデータユニット（High Efficiency multiple user physical layer protocol data unit、ＨＥＭＵＰＰＤＵ）における高効率信号フィールドＢ（High Efficient Signal Field B、ＨＥ－ＳＩＧ－Ｂ）の構造を図５に示し、２つの部分に分割されている。第１の部分の共通フィールド（common field）は、１～Ｎ個のリソースユニット割り当てサブフィールド（リソースユニット割り当てサブフィールド）、帯域幅が８０ＭＨｚ以上の場合に存在するセンター２６トーンリソースユニット表示（Center-26-tone RU indication）フィールド、チェックのための巡回冗長コード（Cyclic Redundancy Code、ＣＲＣ）サブフィールド、及び巡回デコーディングのためのテール（Tail）サブフィールドを含む。第２の部分のユーザ固有フィールド（User Specific field）は、リソースユニット割り当てシーケンスに基づいて１～Ｍ個のユーザフィールド（ユーザフィールド）を含む。一般に、Ｍ個のユーザフィールドのうち２つがグループを形成する。２つのユーザフィールド毎の後には、ＣＲＣフィールド及びテールフィールドが続く。しかしながら、最後のグループは除外する必要がある。最後のグループは１つ又は２つのユーザフィールドを有し得る。

ＥＨＴＴＢＰＰＤＵに加えて、超高スループットの物理層プロトコルデータユニット（extremely high throughput physical layer protocol data unit、ＥＨＴＰＰＤＵ）は、超高スループットの非トリガーベースの物理層プロトコルデータユニットをさらに含む。非トリガーベースの物理層プロトコルデータユニットは、ＨＥＭＵＰＰＤＵと同様であってもよく、超高スループットのシングルユーザ物理層プロトコルデータユニット（extremely high throughput single user physical layer protocol data unit、ＥＨＴＳＵＰＰＤＵ）及び超高スループットのマルチユーザ物理層プロトコルデータユニット（extremely high throughput multi-user physical layer protocol data unit、ＥＨＴＭＵＰＰＤＵ）とに分類され得る。

図４及び図６から、ＥＨＴＴＢＰＰＤＵのリソースユニット割り当て方法は、超高スループットの非トリガーベースの物理層プロトコルデータユニットのリソースユニット割り当て表示方法とは異なることが分かる。ＥＨＴＴＢＰＰＤＵのリソースユニット割り当て方法では、図４に示すように、リソースユニット割り当てが各ユーザフィールドのリソースユニット割り当てサブフィールドに示される。例えば、各ユーザフィールドは、ユーザフィールドに割り当てられるリソースユニットを示すために８ビットのリソースユニット割り当てサブフィールドを必要とする。図６に示す超高スループットの非トリガーベースの物理層プロトコルデータユニットでは、リソースユニットの割り当ては、超高スループットの信号フィールドの共通フィールドに示される。

図６を参照されたい。図６は、本願の一実施形態に係る、超高スループットの非トリガーベースの物理層プロトコルデータユニットの構造を示す概略図である。図６に示すように、データパケットは、レガシーショートトレーニングフィールド（legacy short training field、Ｌ－ＳＴＦ）、レガシーロングトレーニングフィールド（legacy long training field、Ｌ－ＬＴＦ）、レガシー信号フィールド（legacy signal field、Ｌ－ＳＩＧ）、繰り返しレガシー信号フィールド（repeated legacy signal field、ＲＬ－ＳＩＧ）、ユニバーサル信号フィールド（universal signal field、Ｕ－ＳＩＧ）、超高スループット信号フィールド（extremely high throughput-signal field、ＥＨＴ－ＳＩＧ）等を含む。ＥＨＴ－ＳＩＧは部分に分割される。第１の部分の共通フィールド（common field）には、１～Ｎ個のリソースユニット割り当てサブフィールド（resource unit allocation subfield）を含む。第２の部分のユーザ固有フィールド（User Specific field）は、リソースユニットの割り当てシーケンスに基づく１～Ｍのユーザフィールド（user field）を含む。

２．ＯＦＤＭＡ伝送及び非ＯＦＤＭＡ伝送

ＯＦＤＭＡ伝送はマルチユーザ通信機構であり、８０２．１１ａｘ規格以降におけるＡＰとＳＴＡとの間のデータフレーム交換に適用可能である。伝送帯域幅全体が複数のリソースユニットに分割され、リソースユニットを異なるユーザに別々に割り当てられる。非ＯＦＤＭＡ伝送では、伝送帯域幅全体がシングルユーザ（single user、ＳＵ）又はＭＵ－ＭＩＭＯ伝送に用いられる。非ＯＦＤＭＡ伝送の場合、プリアンブルパンクチャリングが行われた後に、パンクチャリングされなかった残りの部分が複数のＲＵを形成する。非ＯＦＤＭＡ伝送によってサポートされるマルチＲＵの組み合わせは、非ＯＦＤＭＡ伝送によってサポートされるプリアンブルパンクチャリングの組み合わせと同等である。

３．リソースユニット

基本帯域幅は２０ＭＨｚであり、帯域幅は２０ＭＨｚの指数整数倍（例えば、２０、４０、８０又は１６０ＭＨｚ）である。任意の実施では、２０ＭＨｚがチャンネルとして用いられる。８０２．１１におけるチャンネル割り当てを図７に示す。図７は、本願の一実施形態に係るチャンネル分布の概略図である。帯域幅が１６０ＭＨｚの場合、チャンネルは一次２０ＭＨｚチャンネル（又は一次チャンネル、Primary 20 MHz channel、略称Ｐ２０）、二次２０ＭＨｚチャンネル（Secondary 20 MHz、Ｓ２０）、二次４０ＭＨｚチャンネル（Secondary 40 MHz、Ｓ４０）及び二次８０ＭＨｚチャンネル（Secondary 80 MHz、Ｓ８０）チャンネルに分割され得る。任意の実施では、チャンネル１は一次２０ＭＨｚチャンネルに対応し、チャンネル２は二次２０ＭＨｚチャンネルに対応し、チャンネル３及びチャンネル４は二次４０ＭＨｚチャンネルに集約され、チャンネル５～チャンネル８は二次８０ＭＨｚチャンネルに集約される。一次４０ＭＨｚチャンネル（又は一次チャンネル、primary 40 MHz、略称Ｐ４０）は、一次２０ＭＨｚチャンネルが位置する４０ＭＨｚチャンネルであり、一次８０ＭＨｚチャンネル（又は一次チャンネル、primary 80 MHz、略称Ｐ８０）は、一次２０ＭＨｚチャンネルが位置する８０ＭＨｚチャンネルである。

別の任意の実施では、データパケットの帯域幅が複数のリソースユニット（resource unit、ＲＵ）に分割され得る。異なるサイズのリソースユニットは、異なる数のサブキャリアによって集約され得る。例えば、サイズが異なるリソースユニットは、９９６トーンのリソースユニット（９９６トーンＲＵ）、４８４トーンのリソースユニット（４８４トーンのＲＵ）、４８４トーンのリソースユニット（４８４トーンのＲＵ）、１０６トーンのリソースユニット（１０６トーンのＲＵ）、２６トーンのリソースユニット（２６トーンのＲＵ）、５２トーンのリソースユニット（５２トーンのＲＵ）、２×９９６トーンのリソースユニット（２×９９６トーンリソースユニット）の７種類を含み得る。

図８を参照されたい。図８は、本願の一実施形態に係る、８０ＭＨｚチャンネルにおけるリソースユニット分布の概略図である。図８に示すように、第１の行は、８０ＭＨｚチャンネルが３７個の２６トーンＲＵを含み得ることを示し、第２の行は、８０ＭＨｚチャンネルが１６個の５２トーンＲＵを含み得ることを示し、第３の行は、８０ＭＨｚチャンネルが８個の１０６トーンＲＵを含み得ることを示し、第４の行は、８０ＭＨｚチャンネルが４個の２４２トーンＲＵを含み得ることを示し、第５の行は、８０ＭＨｚチャンネルが２個の４８４トーンＲＵを含み得ることを示し、第６の行は、８０ＭＨｚチャンネルが１個の９９６トーンＲＵを含み得ることを示す。加えて、図８に示すように、８０ＭＨｚチャンネルの各行には、１３個のトーンサブユニットによって形成されるセンター２６トーンＲＵがさらに存在する。加えて、各行は、いくつかのガード（guard）サブキャリア、ヌルサブキャリア（図５の網掛け部分）又は直流（ＤＣ）サブキャリアを含み得る。

図８に示すように、２０ＭＨｚサブチャンネルは、９個の２６トーンＲＵ、４個の５２トーンＲＵ、２個の１０６トーンＲＵ又は１個の２４２トーンＲＵを含み得る。加えて、各行は、いくつかのガード（guard）サブキャリア、ヌルサブキャリア（図５の網掛け部分）又は直流（ＤＣ）サブキャリアを含み得る。

図８に示すように、４０ＭＨｚサブチャンネルは、１８個の２６トーンＲＵ、８個の５２トーンＲＵ、４個の１０６トーンＲＵ、２個の２４２トーンＲＵ又は１個の４８４トーンＲＵを含み得る。加えて、各行は、いくつかのガード（guard）サブキャリア、ヌルサブキャリア（図５の網掛け部分）又は直流（ＤＣ）サブキャリアを含み得る。

１６０ＭＨｚの帯域幅又は別個の８０ＭＨｚ＋８０ＭＨｚチャンネルにより形成された１６０ＭＨｚの帯域幅は、図７に示す２つの８０ＭＨｚチャンネルのリソースユニット分布の集約と考えられ得る。例えば、１６０ＭＨｚ帯域幅は、１個の２×９９６トーンＲＵを含み得るか又は２６トーンＲＵ、５２トーンＲＵ、１０６トーンＲＵ、２４２トーンＲＵ、４８４トーンＲＵ及び９９６トーンＲＵの様々な組み合わせを含み得る。

図８に示すリソースユニットでは、左から右へ順に周波数が増加する。左端のリソースユニットは最低周波数のリソースユニットと見なされ、右端のリソースユニットは最高周波数のリソースユニットと見なされ得る。図７に示すように、８０ＭＨｚチャンネルに含まれる４個の２４２トーンＲＵは、左から右に、第１の２４２トーンＲＵ、第２の２４２トーンＲＵ、第３の２４２トーンＲＵ、第４の２４２トーンＲＵと個別に番号が振られ得る。第１の２４２トーンＲＵ及び第２の２４２トーンＲＵは、周波数の昇順で８０ＭＨｚチャンネルの２つの最低周波数の２０ＭＨｚサブチャンネルに一対一で対応する。第３の２４２トーンＲＵ及び第４の２４２トーンＲＵは、周波数の昇順で８０ＭＨｚチャンネルの２つの最高周波数の２０ＭＨｚサブチャンネルに一対一で対応する。８０ＭＨｚチャンネル毎にセンター２６トーンＲＵがある。したがって、２４２トーンＲＵは、対応する２０ＭＨｚサブチャンネルと周波数が完全には重複しない。

これに対応して、８０ＭＨｚチャンネルに含まれる２つの４８４トーンＲＵは、左から右に、第１の４８４トーンＲＵ及び第２の４８４トーンＲＵと個別に番号が振られ得る。８０ＭＨｚチャンネルにおける最低周波数の４０ＭＨｚサブチャンネル及び最高周波数の４０ＭＨｚサブチャンネルは、周波数の昇順で第１の４８４トーンＲＵ及び第２の４８４トーンＲＵに一対一で対応する。

前述の内容から、トリガーベースのデータパケットの場合、トリガーフレーム内の各ユーザフィールドのリソースユニット割り当てサブフィールドは、割り当てリソースユニットを示し得ることが分かる。ステーションは、アソシエーション識別子がステーションのアソシエーション識別子と同じユーザフィールドを特定し、ユーザフィールドから割り当てリソースユニットを学習して、トリガーベースのデータパケットを伝送し得る。非トリガーベースのデータパケットの場合、割り当てリソースユニットは、シグナリングフィールドの共通フィールドにおけるリソースユニット割り当てサブフィールドを用いることにより学習してデータパケットを受信し得る。例えば、ステーションに割り当てられたリソースユニットは、図７に示す８０ＭＨｚチャンネルにおける第１の４８４トーンＲＵ及び第４の２４２トーンＲＵであり得ると仮定する。

しかしながら、データパケットの帯域幅にプリアンブルパンクチャリングが存在する場合、パンクチャリングによってもたらされた個別のリソースの全ては、リソースユニット割り当てサブフィールドを用いることによって示される。大量のリソースユニットを示す必要があるため、シグナリングオーバーヘッドが高くなる。

オーバーヘッドを低減するために、本願の実施形態では、データパケットのプリアンブルパンクチャリング情報を示すためにプリアンブルパンクチャリング表示情報が用いて、データパケットを送信又は受信する。プリアンブルパンクチャリング表示情報は１つ以上のインジケータを含み、１つのインジケータは１つのプリアンブルパンクチャリング情報に対応し、プリアンブルパンクチャリング情報は、プリアンブルパンクチャリングのサイズ及び位置を含むか又はプリアンブルパンクチャリングがない。つまり、データパケットの帯域幅における一部のチャンネルがヌルであるか又はデータパケットの帯域幅にホールがある。ホールのサイズ及び位置が示されているため、ステーションは帯域幅におけるホール以外のリソースユニット又はチャンネルでデータパケットを送信又は受信して、シグナリングオーバーヘッドを低減することができる。

例えば、プリアンブルパンクチャリングのサイズ及び位置は、図８の第２の２４２トーンＲＵ、すなわち、８０ＭＨｚチャンネル内にあり、第２の２４２トーンＲＵに対応する第２の２０ＭＨｚサブチャンネルであると仮定する。パンクチャリングによってもたらされる個別のリソースは、第１の２４２トーンＲＵ、第３の２４２トーンＲＵ及び第４の２４２トーンＲＵである。非ＯＦＤＭＡ伝送の場合、第１の２４２トーンＲＵ、第３の２４２トーンＲＵ及び第４の２４２トーンＲＵの全てが１つのステーション又は１つのステーションのグループに割り当てられると仮定する。この場合、ステーションに対応するリソースユニット割り当てサブフィールドには、第１の２４２トーンＲＵ、第３の２４２トーンＲＵ及び第４の２４２トーンＲＵを示すか又は別々に第１の４８４トーンＲＵ及び第４の２４２トーンＲＵを示す必要がある。本願では、プリアンブルパンクチャリングのサイズ及び位置は、８０ＭＨｚチャンネルの第２の２０ＭＨｚサブチャンネルとして示され得る。ステーションは、プリアンブルパンクチャリング表示情報に基づいて割り当てリソースユニットを決定する。少なくとも２つのリソースユニットを示す必要がある方法と比較して、この表示方法はリソースユニット割り当てのためのオーバーヘッドを低減する。

添付の図面及び上記の関連概念を参照して、本願の関連内容又は本願で新たに追加されたプリアンブルパンクチャリング表示情報を以下でさらに説明する。

図９を参照されたい。図９は、本願の一実施形態に係るデータ伝送方法の概略フローチャートである。図９に示すデータ伝送方法を、アクセスポイントがプリアンブルパンクチャリング表示情報を送信する例を用いることにより説明する。任意で、本願のデータ伝送方法では、ステーションがプリアンブルパンクチャリング表示情報を送信し、アクセスポイントがプリアンブルパンクチャリング表示情報に基づいてデータパケットを受信するか又は送信し得る。具体的には、図９に示すように、データ送信方法は下記のステップを含む。

１０１：アクセスポイントがプリアンブルパンクチャリング表示情報を送信する。

プリアンブルパンクチャリング表示情報は１つ以上のインジケータを含み、１つのインジケータは１つのプリアンブルパンクチャリング情報に対応する。本願では、プリアンブルパンクチャリング表示情報は、受信側に対応するプリアンブルパンクチャリング情報に基づいて割り当てリソースユニットを決定するために、受信側によって用いられる。つまり、プリアンブルパンクチャリング表示情報の機能は、前述のリソースユニット割り当てサブフィールドの機能と同じである。したがって、トリガーベースのデータパケットの場合、プリアンブルパンクチャリング表示情報はトリガーフレームの各ユーザフィールドに含まれ得る。非トリガーベースのデータパケットの場合、プリアンブルパンクチャリング表示情報は、データパケットのシグナリングフィールドの共通フィールドに含まれ得る。

任意で、プリアンブルパンクチャリング表示情報は、トリガーフレームのユーザフィールドにおける新たに追加されたフィールド又は再利用された予約フィールドであり得るか又はデータパケットのシグナリングフィールドの共通フィールドにおける新たに追加されたフィールド又は再利用された予約フィールドであり得る。

任意で、図１０に示すように、図４と比較して、プリアンブルパンクチャリング表示情報は、トリガーフレーム内のユーザフィールドにおけるリソースユニット割り当てサブフィールドを再利用し得る。例えば、図１０に示すように、プリアンブルパンクチャリング表示情報が第１のインジケータ及び第２のインジケータを含み、２つのインジケータが２つのプリアンブルパンクチャリング情報を示すと仮定する。任意で、図１１に示すように、図６と比較して、プリアンブルパンクチャリング表示情報は、ＥＨＴ－ＳＩＧ内のリソースユニット割り当てサブフィールドを再利用し得る。例えば、図１１に示すように、プリアンブルパンクチャリング表示情報は第１のインジケータ及び第２のインジケータを含み、２つのインジケータは２つのプリアンブルパンクチャリング情報を示すと仮定する。

１０２：ステーションはプリアンブルパンクチャリング表示情報を受信する。

１０３:ステーションは、プリアンブルパンクチャリング表示情報に基づいてデータパケットを送信するか又は受信する。

プリアンブルパンクチャリング表示情報が、例えば図１１に示すＥＨＴ－ＳＩＧにおけるシグナリングフィールドにある場合、ステーションはプリアンブルパンクチャリング表示情報及びデータパケット全体を受信又は送信し得る。

ステップ１０３は、プリアンブルパンクチャリング表示情報がプリアンブルパンクチャリングがないことを示す場合、データパケットの帯域幅でデータパケットを送信又は受信すること又はプリアンブルパンクチャリング表示情報がプリアンブルパンクチャリングのサイズ及び位置を示す場合、プリアンブルパンクチャリングのサイズ及び位置以外のデータパケットの帯域幅におけるリソースユニット上でデータパケットを送信又は受信することを含み得る。

加えて、本願の実施形態は、プリアンブルパンクチャリング情報を示すいくつかの任意の方法をさらに提供する。詳細については、以下の説明を参照されたい。

本願では、プリアンブルパンクチャリング表示情報に基づいて、割り当てリソースユニットを間接的に示して、データパケットを送信又は受信できることが分かる。リソースユニット割り当てサブフィールドのみに基づいて割り当てリソースユニットが直接示される方法と比較して、本願はリソースユニット割り当てのためのシグナリングオーバーヘッドを低減するのに役立つ。

図１２を参照されたい。図１２は、本願の一実施形態に係る別のデータ伝送方法の概略フローチャートである。図９に示すデータ伝送方法と比較して、図１２に示すデータ伝送方法では、アクセスポイントは伝送モード表示情報をさらに送信する。伝送モード表示情報は、データパケットの伝送モードを示す。例えば、ステーションは、データパケットがＯＦＤＭＡモード又は非ＯＦＤＭＡモードで伝送されているかを伝送モード表示情報に基づいて判定し得る。非ＯＦＤＭＡ伝送の場合、プリアンブルパンクチャリングによってもたらされる複数のリソースユニットが、１人のユーザ又はユーザの1つのグループに均等に割り当てる。具体的には、通常、各ユーザに同じ数のリソースユニットが割り当てられる。したがって、リソースユニット割り当てサブフィールドが複数の個別のリソースユニットを示す場合と比較して、本願ではプリアンブルパンクチャリング表示情報が用いられる。これにより、リソースユニット表示のためのシグナリングオーバーヘッドを低減できる。ＯＦＤＭＡ伝送の場合、プリアンブルパンクチャリングによってもたらされる複数の個別のリソースユニットが異なるユーザに割り当てられる。つまり、ユーザに割り当てられるリソースユニットは、これらの個別のリソースユニットの一部である。この場合、リソースユニット割り当てサブフィールドが表示のために用いられ、低シグナリングオーバーヘッドが必要になる。したがって、図１２のデータ伝送方法では、伝送モードに基づいて異なるリソースユニット表示方法が用いられ得る。

具体的には、図１２に示すように、データ伝送方法は以下のステップを含む。

２０１：アクセスポイントがシグナリングフィールド又はトリガーフレームを送信する。シグナリングフィールド又はトリガーフレームは伝送モード表示情報及びプリアンブルパンクチャリング表示情報を含むか、伝送モード表示情報及びリソースユニット割り当てサブフィールドを含む。

シグナリングフィールドは、図１０に示すＵ－ＳＩＧ及びＥＨＴ－ＳＩＧを含み得るが、図１０に示すシグナリングフィールドに限定されない。トリガーフレームは、図１１に示す構造のものであり得るが、図１１に示すトリガーフレームの構造に限定されない。図１０に示すように、シグナリングフィールドはＰＰＤＵにある。したがって、非トリガーベースの物理層プロトコルデータユニットの場合、アクセスポイントは、受信側、例えばステーションに、シグナリングフィールド及びデータパケットを全体として送信し得る。

図１０に示すように、伝送モード表示情報はトリガーフレーム内の共通フィールドにあってもよく、データパケットの帯域幅も共通フィールドにあってもよい。伝送モード表示情報は非ＯＦＤＭＡ伝送を示し、リソースユニット割り当てサブフィールドの位置はプリアンブルパンクチャリング表示情報のものと同じである。加えて、非ＯＦＤＭＡ伝送の場合、ステーション単位フィールドのＭ個のユーザフィールドのプリアンブルパンクチャリング表示情報の内容は同じであり得る。プリアンブルパンクチャリング表示情報は、プリアンブルパンクチャリング表示サブフィールドとも呼ばれ得る。

図１１に示すように、データパケットのＵ－ＳＩＧに伝送モード表示情報があり得る。伝送モード表示情報は非ＯＦＤＭＡ伝送を示し、ＥＨＴ－ＳＩＧの共通フィールドにおけるリソースユニット割り当てサブフィールドはプリアンブルパンクチャリング表示情報である。プリアンブルパンクチャリング表示情報は、プリアンブルパンクチャリング表示サブフィールドとも呼ばれ得る。データパケットの帯域幅もＵ－ＳＩＧ内にあり得る。非ＯＦＤＭＡ伝送の場合、Ｍ個のユーザフィールドに対応するプリアンブルパンクチャリング表示サブフィールドの内容は同じであり得る。ユーザ固有フィールドにおいてユーザフィールドが現れる順序は、対応するプリアンブルパンクチャリング表示サブフィールドによって示されるプリアンブルパンクチャリング情報と一致する。ステーションは、ユーザフィールドのステーション識別子（ＳＴＡＩＤ）を読み取ることにより、ユーザフィールドがステーションに属するかどうか特定し得る。ユーザフィールドが現れる場所及び対応するプリアンブルパンクチャリング表示サブフィールドを参照して、ステーションは、ステーションのプリアンブルパンクチャリング情報を知り得る。

効果的なリソースの再利用のために、４０ＭＨｚ以上の帯域幅の場合、ＥＨＴ－ＳＩＧ又は次世代Ｗｉ－Ｆｉ規格のフィールド内のコンテンツを表すために、コンテンツチャンネル（content channel、ＣＣ）１又はＣＣ２の方法が用いられ得る。例えば、データパケットの帯域幅が４０ＭＨｚの場合、ＣＣ１及びＣＣ２の２つのＥＨＴ－ＳＩＧコンテンツチャンネルがある。図１３に示すように、第１のＥＨＴ－ＳＩＧＣＣ１は、プリアンブルパンクチャリング表示情報に第１のインジケータ及び対応するユーザフィールドを含み、第２のＥＨＴ－ＳＩＧＣＣ２は、プリアンブルパンクチャリング表示情報に第２のインジケータ及び対応するユーザフィールドを含む。第１のインジケータ及び第２のインジケータは同じユーザフィールドに対応する。

任で、ＣＣ１及びＣＣ２は、同じプリアンブルパンクチャリング表示情報及び対応するユーザフィールドを含み得る。ＣＣ１及びＣＣ２の情報を読み出すことによって、ユーザは帯域幅におけるプリアンブルパンクチャリング情報を完全に知ることができる。これは、プリアンブルパンクチャリング情報の伝送信頼性の向上に役立つ。必要に応じて、プリアンブルパンクチャリング表示情報は代替的にＣＣのうちの１つに洗われ得る。

２０２：ステーションは、シグナリングフィールド又はトリガーフレームを受信する。

対応して、図１０に示すように、シグナリングフィールドはＰＰＤＵ構造にある。したがって、非トリガーベースの物理層プロトコルデータユニットの場合、ステーション等の受信側は、シグナリングフィールド及びデータパケット全体を受信し得る。

２０３：伝送モード表示情報がＯＦＤＭＡ伝送を示す場合、ステーションは、シグナリングフィールド又はトリガーフレームから、リソースユニット割り当てサブフィールドをパースアウトし、リソースユニット割り当てサブフィールドに基づいてデータパケットを受信又は送信する。

２０４：伝送モード表示情報が非ＯＦＤＭＡ伝送を示す場合、ステーションは、シグナリングフィールド又はトリガーフレームからプリアンブルパンクチャリング表示情報をパースアウトし、プリアンブルパンクチャリング表示情報に基づいてデータパケットを受信又は送信する。

なお、ステップ２０３及びステップ２０４は特定の順序でなくてもともよい。加えて、本願の実施形態は、プリアンブルパンクチャリング情報を示すいくつかの任意の方法をさらに提供する。詳細については、以下の説明を参照されたい。

本願のこの実施形態では、非ＯＦＤＭＡ伝送の場合、データパケットはプリアンブルパンクチャリング表示情報に基づいて受信又は送信され、ＯＦＤＭＡ伝送の場合、データパケットはリソースユニット割り当てサブフィールドに基づいて受信又は送信され得ることが分かる。これにより、割り当てリソースユニットを示すためのオーバーヘッドを低減できる。

図９及び図１２に示すデータ伝送方法では、図１０に示すように、アクセスポイントが非トリガーベースのデータパケット、例えばＥＨＴＰＰＤＵを送信する場合、データパケットはプリアンブルパンクチャリング表示情報を運び、ステーションはプリアンブルパンクチャリング表示情報及びデータパケット全体を受信し得る。アクセスポイントがトリガーベースのデータパケット、例えばＥＨＴＴＢＰＰＤＵを送信する場合、トリガーベースのデータパケットを送信する前にトリガーフレームが送信される。図１１に示すように、トリガーフレームはプリアンブルパンクチャリング表示情報を運び、ステーションはプリアンブルパンクチャリング表示情報に基づいてデータパケットを受信し得る。

本願のこの実施形態は、プリアンブルパンクチャリング情報を示すいくつかの任意の方法をさらに提供する。

方法１：プリアンブルパンクチャリング表示情報は１つ以上のインジケータを含み、１つのインジケータは１つのプリアンブルパンクチャリング情報を示す。

方法２:プリアンブルパンクチャリング表示情報は少なくとも２つのインジケータを含む。１つのインジケータはプリアンブルパンクチャリングのサイズを示し、他の１つ以上のインジケータはプリアンブルパンクチャリングの位置を示す。

方法３：プリアンブルパンクチャリング表示情報は、帯域幅表示情報に基づいて、帯域幅におけるプリアンブルパンクチャリングの状態を示す。帯域幅表示情報は、図１０又は図１１に示す帯域幅フィールドであってもよく、データパケットの帯域幅を示す。

本明細書で説明するプリアンブルパンクチャリング情報は、プリアンブルパンクチャリングの特定の状態、例えば、サイズ及び位置又はパンクチャリングがないことであり得るか又はプリアンブルパンクチャリングの状態に対応するインデックス等であり得る。以下では、３つの任意の表示方法を説明する。

方法１：プリアンブルパンクチャリング表示情報における１つのインジケータは、１つのプリアンブルパンクチャリング情報に対応する。

任意の実施では、シグナリングを用いることによる設定又は事前定義を介して、インジケータは、
１６０ＭＨｚチャンネルにおける２０ＭＨｚサブチャンネル、
１６０ＭＨｚチャンネルにおける任意の２つの２０ＭＨｚサブチャンネルによって形成される４０ＭＨｚサブチャンネル、
１６０ＭＨｚチャンネルにおける任意の３つの２０ＭＨｚサブチャンネルによって形成される６０ＭＨｚサブチャンネル、
１６０ＭＨｚチャンネルにおける任意の４つの２０ＭＨｚサブチャンネルによって形成される８０ＭＨｚサブチャンネル、又は
１６０ＭＨｚチャンネルにおいてプリアンブルパンクチャがないこと、
のうちの１つ以上の１６０ＭＨｚチャンネルにおけるプリアンブルパンクチャリング情報を示す。

この実施では、インジケータは、１６０ＭＨｚチャンネルにおける可能なプリアンブルパンクチャリング情報の全てを示し得る。つまり、連続する又は非連続の（隣接するか又は隣接しない）２０ＭＨｚサブチャンネルによって形成される４０ＭＨｚ、６０ＭＨｚ又は８０ＭＨｚサブチャンネルのパンクチャリングの状態を示し得る。これは、プリアンブルパンクチャリングの柔軟性の向上に役立つ。

別の任意の実施では、シグナリングを用いることによる設定又は事前定義を介して、インジケータは、
１６０ＭＨｚチャンネルにおける２０ＭＨｚサブチャンネル、
１６０ＭＨｚチャンネルにおける任意の２つの隣接した２０ＭＨｚサブチャンネルによって形成される４０ＭＨｚサブチャンネル、
１６０ＭＨｚチャンネルにおける任意の３つの隣接した２０ＭＨｚサブチャンネルによって形成される６０ＭＨｚサブチャンネル、
１６０ＭＨｚチャンネルにおける任意の４つの隣接した２０ＭＨｚサブチャンネルによって形成される８０ＭＨｚサブチャンネル、又は
１６０ＭＨｚチャンネルにおいてプリアンブルパンクチャがないこと、
のうちの１つ以上の１６０ＭＨｚチャンネルにおけるプリアンブルパンクチャリング情報を示す。

この実施では、インジケータは、１６０ＭＨｚチャンネルにおいて最高の又は高い可能性のパンクチャリング状態のプリアンブルパンクチャリング情報を示し得る。これは、プリアンブルパンクチャリングの柔軟性の向上に役立ち、表示のためのオーバーヘッドビットを低減する。

さらに別の任意の実施では、１６０ＭＨｚチャンネルは最高周波数の８０ＭＨｚサブチャンネル及び最低周波数の８０ＭＨｚサブチャンネルを含み、インジケータは、
１６０ＭＨｚチャンネルにおける２０ＭＨｚサブチャンネル、
最低周波数の８０ＭＨｚサブチャンネルにおける２つの最低周波数の２０ＭＨｚサブチャンネルによって形成される４０ＭＨｚサブチャンネル、
最低周波数の８０ＭＨｚサブチャンネルにおける２つの最高周波数の２０ＭＨｚサブチャンネルによって形成される４０ＭＨｚサブチャンネル、
最高周波数の８０ＭＨｚサブチャンネルにおける２つの最低周波数の２０ＭＨｚサブチャンネルによって形成される４０ＭＨｚサブチャンネル、
最高周波数の８０ＭＨｚサブチャンネルにおける２つの最高周波数の２０ＭＨｚサブチャンネルによって形成される４０ＭＨｚサブチャンネル、
最低周波数の８０ＭＨｚサブチャンネル、
最高周波数の８０ＭＨｚサブチャンネル、又は
１６０ＭＨｚチャンネルにおいてプリアンブルパンクチャがないこと、
のうちの１つ以上の１６０ＭＨｚチャンネルにおけるプリアンブルパンクチャリング情報を示す。

この実施では、インジケータは、１６０ＭＨｚチャンネルにおける可能性のあるプリアンブルパンクチャリング情報の一部を示し得る。例えば、プリアンブルパンク茶リングのサイズ及び位置は、チャンネル分割によって得られたリソースユニットに対応し得る。これは、プリアンブルパンクチャリング表示情報に基づいて割り当てリソースユニットを決定し、インジケータのビット数を減らすのに役立つ。

図１４を参照されたい。図１４は、本願に係る別のチャンネル分布の概略図である。図１４に示すように、図７に示す１６０ＭＨｚチャンネルのチャンネル分布は、任意のプリアンブルパンクチャリングの任意のサイズ及び位置に対応するインデックスに分割される。つまり、図１４では、１つのインデックスに対応する１つ以上のチャンネルは、１６０ＭＨｚチャンネルにおけるプリアンブルパンクチャリングのサイズ及び位置である。

したがって、１６０ＭＨｚチャンネルにおける１つの２０ＭＨｚサブチャンネルのプリアンブルパンクチャリング情報は、図１４のインデックス０～７のうちの１つに対応するプリアンブルパンクチャリング情報である。最低周波数の８０ＭＨｚサブチャンネルにおける２つの最低周波数の２０ＭＨｚサブチャンネルによって形成される４０ＭＨｚサブチャンネルにおけるプリアンブルパンクチャリング情報は、図１４のインデックス８に対応するプリアンブルパンクチャリング情報である。最低周波数の８０ＭＨｚサブチャンネルにおける２つの最高周波数の２０ＭＨｚサブチャンネルによって形成される４０ＭＨｚサブチャンネルにおけるプリアンブルパンクチャリング情報は、図１４のインデックス９に対応するプリアンブルパンクチャリング情報である。最低周波数の８０ＭＨｚサブチャンネルにおける２つの最低周波数の２０ＭＨｚサブチャンネルによって形成される４０ＭＨｚサブチャンネルにおけるプリアンブルパンクチャリング情報は、図１４のインデックス１０に対応するプリアンブルパンクチャリング情報である。最高周波数の８０ＭＨｚサブチャンネルにおける２つの最高周波数の２０ＭＨｚサブチャンネルによって形成される４０ＭＨｚサブチャンネルにおけるプリアンブルパンクチャリング情報は、図１４のインデックス１１に対応するプリアンブルパンクチャリング情報である。最低周波数の８０ＭＨｚサブチャンネルにおけるプリアンブルパンクチャリング情報は、図１４のインデックス１２に対応するプリアンブルパンクチャリング情報である。最高周波数の８０ＭＨｚサブチャンネルにおけるプリアンブルパンクチャリング情報は、図１４のインデックス１３に対応するプリアンブルパンクチャリング情報である。

それに対応して、表３に示すように、第１の列の各インデックスは、各プリアンブルパンクチャリング情報に対応する。インジケータは、１６０ＭＨｚチャンネルにおける１５種類のプリアンブルパンクチャリング情報のうちのいずれか１つを示す必要がある。したがって、インジケータは４ビットを占有し得る。

表３では、図１４に示すように、インデックス０～７は、プリアンブルパンクチャリングのサイズが２０ＭＨｚのプリアンブルパンクチャリング情報に対応する。例えば、インジケータが００００の場合、プリアンブルパンクチャリングの位置及びサイズはインデックス０に対応するプリアンブルパンクチャリング情報であることを示し得る。インジケータが００１の場合、プリアンブルパンクチャリングの位置及びサイズはインデックス１に対応するプリアンブルパンクチャリング情報であることを示し得る。表３のインデックス８～１１は、プリアンブルパンクチャリングのサイズが４０ＭＨｚであるプリアンブルパンクチャリング情報をそれぞれ示し得る。表３のインデックス１２～１３は、プリアンブルパンクチャリングのサイズが８０ＭＨｚであるプリアンブルパンクチャリング情報をそれぞれ示し得る。表３のインデックス１４はプリアンブルパンクチャがないことを示してもよく、インデックス１５が予約される。インデックスの数は、プリアンブルパンクチャリングの記述されたステータスの合計数を表す。例えば、第１の行のインデックスの数は８である。それは、インデックス０～７がプリアンブルパンクチャリングのサイズが２０ＭＨｚの合計８つのプリアンブルパンクチャリング情報に対応することを示す。これに対応して、表３の第１の行～第３の行の数のインデックスを拡張してもよく、各行は１つのインデックスに対応する。

インデックスは、この表示方法でプリアンブルパンクチャリングの位置及びサイズを示し得ることが分かる。プリアンブルパンクチャリングの後に得られる個別の複数のリソースユニットを直接示す方法と比較して、プリアンブルパンクチャリング表示情報は、シグナリングオーバーヘッドを低減できる。

任意の実施では、１６０ＭＨｚチャンネルは最高周波数の８０ＭＨｚサブチャンネル及び最低周波数の８０ＭＨｚサブチャンネルを含む。インジケータは、最高周波数の８０ＭＨｚサブチャンネルにおける中間周波数の４０ＭＨｚサブチャンネル又は８０ＭＨｚサブチャンネルにおける中間周波数の４０ＭＨｚサブチャンネルのうちの１つ以上の、１６０ＭＨｚチャンネルにおけるプリアンブルパンクチャリング情報をさらに示す。

１つの場合では、表３の場合に、インデックス１５が最低周波数の８０ＭＨｚサブチャンネルにおける中間周波数の４０ＭＨｚサブチャンネル上のプリアンブルパンクチャリングのサイズ及び位置に対応することが、図１４に追加され得る。最低周波数８０ＭＨｚサブチャンネルにおける中間周波数の４０ＭＨｚサブチャンネルは、図７に示すチャンネル２及びチャンネル３によって形成される４０ＭＨｚサブチャンネルである。

別の場合では、インデックス１５が、最高周波数の８０ＭＨｚサブチャンネルにおける中間周波数の４０ＭＨｚサブチャンネル上のプリアンブルパンクチャリングのサイズ及び位置に対応することが図１４又は表３に追加され得る。最高周波数の８０ＭＨｚサブチャンネルにおける中間周波数の４０ＭＨｚサブチャンネルは、図７に示すチャンネル５及びチャンネル６によって形成される４０ＭＨｚサブチャンネルである。

さらに別の場合では、プリアンブルパンクチャリング表示情報で示されるビット数は、例えば５ビットに拡張され得る。この場合、インデックス１５が、最低周波数の８０ＭＨｚサブチャンネルにおける中間周波数の４０ＭＨｚサブチャンネル上のプリアンブルパンクチャリングのサイズ及び位置に対応し、インデックス１６が、最高周波数の８０ＭＨｚサブチャンネルにおける中間周波数の４０ＭＨｚサブチャンネルのプリアンブルパンクチャリングのサイズ及び位置に対応することが、図１４又は表３に追加され得る。

これに対応して、図８のリソースユニット分布の概略図に基づいて、リソースユニットと１６０ＭＨｚチャンネルにおけるチャンネルとの対応が取得され得る。例えば、図１５に示すように、２０ＭＨｚサブチャンネルは、１６０ＭＨｚチャンネルにおける２４２トーンＲＵに左から右に且つ周波数の昇順で対応する。表３のインデックスに対応するプリアンブルパンクチャリングのサイズ及び位置を図１５に示す。図１４又は図１５及び表３に示すインデクスを参照して、プリアンブルパンクチャリング表示情報に対応するプリアンブルパンクチャリング情報を以下で説明する。

データパケットの帯域幅は１６０ＭＨｚである。プリアンブルパンクチャリング表示情報は第１のインジケータを含み得る。第１のインジケータは、１６０ＭＨｚ帯域幅における１つのプリアンブルパンクチャリング情報を示す。

例えば、図１６に示すように、１６０ＭＨｚ帯域幅は、８つの２０ＭＨｚサブチャンネル又は８つの２４２トーンＲＵを含む。第１のインデックスは０００１と仮定する。ステーションは、表３に基づいて、データパケットにおけるプリアンブルパンクチャリングのサイズ及び位置は、図１６において格子で満たされた２０ＭＨｚサブチャンネルであると判定し得る。これに対応して、ステーションは、格子で満たされた２０ＭＨｚサブチャンネル以外の７つの２０ＭＨｚサブチャンネル又は７つの２０ＭＨｚサブチャンネルに対応する７つの２４２トーンＲＵ上でデータパケットを受信又は送信し得る。

別の例として、図１７に示すように、１６０ＭＨｚ帯域幅は４つの４０ＭＨｚサブチャンネルを含む。第１のインジケータは０１０１であると仮定する。ステーションは、表３に基づいて、データパケットにおけるプリアンブルパンクチャリングのサイズ及び位置が、図１７における格子で満たされた４０ＭＨｚサブチャンネルであると判定し得る。これに対応して、ステーションは、格子で満たされた４０ＭＨｚサブチャンネル以外の３つの４０ＭＨｚサブチャンネル又は３つの４０ＭＨｚサブチャンネルに対応する３つの４８４トーンＲＵ上でデータパケットを受信又は送信し得る。

データパケットの帯域幅は３２０ＭＨｚである。プリアンブルパンクチャリング表示情報は第１のインジケータ及び第２のインジケータを含む。第１のインジケータは、３２０ＭＨｚ帯域幅における最低周波数の１６０ＭＨｚサブチャンネルにおけるプリアンブルパンクチャリング情報を示し、第２のインジケータは、３２０ＭＨｚ帯域幅における最高周波数の１６０ＭＨｚサブチャンネルにおけるプリアンブルパンクチャリング情報を示す。３２０ＭＨｚ帯域幅における複数のリソースユニットの場合、表示のために、表３に基づいて８ビットのプリアンブルパンクチャリング表示情報が用いられることが分かる。

例えば、図１８に示すように、３２０ＭＨｚ帯域幅は１６個の２０ＭＨｚサブチャンネル又は１６個の２４２トーンＲＵを含む。プリアンブルパンクチャリング表示情報における第１のインジケータは０１１１であり、第２のインジケータは００００であると仮定する。ステーションは、プリアンブルパンクチャリングのサイズ及び位置が、図１８に示す最低周波数の１６０ＭＨｚサブチャンネルにおける格子で満たされた２０ＭＨｚサブチャンネル及び最高周波数の１６０ＭＨｚサブチャンネルにおける格子で満たされた２０ＭＨｚサブチャンネルであると判定し得る。このように、ステーションは、３２０ＭＨｚ帯域幅における残りのチャンネル又はリソースユニット、例えば、格子で満たされた２０ＭＨｚサブチャンネル以外の１４個の２０ＭＨｚサブチャンネル又は図９の１４個の２０ＭＨｚサブチャンネルに対応する１４個の２４２トーンＲＵ上でデータパケットを送信又は受信し得る。この場合、等価帯域幅は２８０ＭＨｚである。

別の例として、図１９に示すように、３２０ＭＨｚ帯域幅は１６個の２０ＭＨｚサブチャンネル又は１６個の２４２トーンＲＵ又は８個の２４２トーンＲＵ及び４個の４８４トーンＲＵを含む。プリアンブルパンクチャリング表示情報における第１のインジケータは０１１１であり、第２のインジケータは１０００であると仮定する。ステーションは、プリアンブルパンクチャリングのサイズ及び位置が、図１９に示す最低周波数の１６０ＭＨｚサブチャンネルにおける格子で満たされた２０ＭＨｚサブチャンネル及び最高周波数の１６０ＭＨｚサブチャンネルにおける格子で満たされた４０ＭＨｚサブチャンネルであると判定し得る。このように、ステーションは、３２０ＭＨｚ帯域幅において格子で満たされた２０ＭＨｚ及び４０ＭＨｚ以外の、各２０ＭＨｚサブチャンネル又は対応する２４２トーンＲＵ又は４８４トーンＲＵ上でデータパケットを送信又は受信し得る。つまり、等価帯域幅は２６０ＭＨｚである。

さらに別の例として、図２０に示すように、３２０ＭＨｚ帯域幅は１６個の２０ＭＨｚサブチャンネル又は１６個の２４２トーンＲＵ又は８個の４８４トーンＲＵを含む。プリアンブルパンクチャリング表示情報における第１のインジケータは１０００であり、第２のインジケータは００００であると仮定する。ステーションは、プリアンブルパンクチャリングのサイズ及び位置が、図２０に示す最低周波数の１６０ＭＨｚサブチャンネルにおける格子で満たされた４０ＭＨｚサブチャンネル及び最高周波数の１６０ＭＨｚサブチャンネルにおける格子で満たされた２０ＭＨｚサブチャンネルであると判定し得る。このように、ステーションは、３２０ＭＨｚ帯域幅において格子で満たされた２０ＭＨｚ及び４０ＭＨｚ以外の、各２０ＭＨｚサブチャンネル又は対応する２４２トーンＲＵ又は４８４トーンＲＵ上でデータパケットを送信又は受信し得る。

さらに別の例として、図２１に示すように、３２０ＭＨｚ帯域幅は１６個の２０ＭＨｚサブチャンネル、１６個の２４２トーンＲＵ又は８個の４８４トーンＲＵを含む。プリアンブルパンクチャリング表示情報における第１のインジケータは１０１１であり、第２のインジケータは１０００であると仮定する。ステーションは、プリアンブルパンクチャリングのサイズ及び位置が、図２１に示す最低周波数の１６０ＭＨｚサブチャンネルにおける格子で満たされた４０ＭＨｚサブチャンネル及び最高周波数の１６０ＭＨｚサブチャンネルにおける格子で満たされた４０ＭＨｚサブチャンネルであると判定し得る。このように、ステーションは、プリアンブルパンクチャリングがない３２０ＭＨｚ帯域幅の残りのチャンネル又はリソースユニットデータパケット上で、つまり、２４０ＭＨｚの等価帯域幅上でデータパケットを送信又は受信し得る。

任意の実施では、同じインジケータは異なる帯域幅における異なるプリアンブルパンクチャリング情報に対応する。これは、プリアンブルパンクチャリング表示情報によって示す必要があるプリアンブルパンクチャリング情報の数を減らし、プリアンブルパンクチャリング表示情報が必要とするビット数を減らすのに役立つ。

任意の実施では、プリアンブルパンクチャリング表示情報におけるインジケータは、
８０ＭＨｚチャンネルにおける２０ＭＨｚサブチャンネル、
８０ＭＨｚチャンネルにおける任意の２つの２０ＭＨｚサブチャンネルによって形成される４０ＭＨｚサブチャンネル、
８０ＭＨｚチャンネルにおける任意の３つの２０ＭＨｚサブチャンネルによって形成される６０ＭＨｚサブチャンネル、又は
８０ＭＨｚチャンネルにおいてプリアンブルパンクチャがないこと、
のうちの１つ以上の８０ＭＨｚチャンネルにおけるプリアンブルパンクチャリング情報を示す。

この実施では、インジケータは、８０ＭＨｚチャンネルにおける可能性のあるプリアンブルパンクチャリング情報の全てを示し得る。つまり、連続した又は非連続の（隣接した又は非隣接の）２０ＭＨｚサブチャンネルによって形成される４０ＭＨｚ又は６０ＭＨｚサブチャンネルのパンクチャリングの状態を示し得る。これは、プリアンブルパンクチャリングの柔軟性の改善に役立つ。

別の任意の実施では、シグナリングを用いることによる設定及び事前定義を介して、８０ＭＨＺにおけるプリアンブルパンクチャリング情報は、
８０ＭＨｚチャンネルにおける２０ＭＨｚサブチャンネル、
８０ＭＨｚチャンネルにおける任意の２つの隣接した２０ＭＨｚサブチャンネルによって形成される４０ＭＨｚサブチャンネル、
８０ＭＨｚチャンネルにおける任意の３つの隣接した２０ＭＨｚサブチャンネルによって形成される６０ＭＨｚサブチャンネル、
８０ＭＨｚチャンネルにおいてプリアンブルパンクチャがないこと、
のうちの１つ以上を含む。

この実施では、インジケータは、８０ＭＨｚチャンネルにおける最高の又は高い可能性を有するパンクチャリング状態のプリアンブルパンクチャリング情報を示し得る。これは、プリアンブルパンクチャリング表示の柔軟性の改善及び表示のためのビットオーバーヘッドの低減に役立つ。

さらに別の任意の実施では、シグナリングを用いることによる設定及び事前定義を介して、８０ＭＨＺにおけるプリアンブルパンクチャリング情報は、
８０ＭＨｚチャンネルにおける２０ＭＨｚサブチャンネル、
８０ＭＨｚチャンネルにおける最低周波数の４０ＭＨｚサブチャンネル、
８０ＭＨｚチャンネルにおける中間周波数の４０ＭＨｚサブチャンネル、
８０ＭＨｚチャンネルにおける最高周波数の４０ＭＨｚサブチャンネル、又は
８０ＭＨｚチャンネルにおいてプリアンブルパンクチャがないこと、
のうちの１つ以上を含む。

この実施では、インジケータは、８０ＭＨｚチャンネルにおける最高の又は高い可能性を有するパンクチャリングのプリアンブルパンクチャリング情報を示し得る。これは、表示のためのビットオーバーヘッドをさらに低減できる。

表４に示すように、プリアンブルパンクチャリング表示情報における各インジケータは、表４の各インデックスに対応するプリアンブルパンクチャリングの状態を別々に示し得る。例えば、図７のチャンネル分布の概略図に基づいて、表４の各インデックスに対応するプリアンブルパンクチャリングのサイズ及び位置を図２２に示す。インデックス６に対応するプリアンブルパンクチャリングのサイズ及び位置はチャンネル２及びチャンネル３であり、８０ＭＨｚチャンネルにおける中間周波数の４０ＭＨｚサブチャンネルでもあり得る。これに対応して、図８のリソースユニット分布の概略図に基づいて、表４のインデックスに対応するプリアンブルパンクチャリングのサイズ及び位置を図２３に示す。任意で、プリアンブルパンクチャリング表示情報がパンクチャリングがないことを示さない場合、表４に示すプリアンブルパンクチャリング情報は、３ビットのプリアンブルパンクチャリング表示情報を用いることにより示され得る。

図２２又は図２３及び表３及び表４のインデクスを参照して、プリアンブルパンクチャリング表示情報に対応するプリアンブルパンクチャリング情報を以下説明する。

データパケットの帯域幅は２４０ＭＨｚである。プリアンブルパンクチャリング表示情報は、第１のインジケータ及び第２のインジケータを含む。第１のインジケータは、２４０ＭＨｚ帯域幅における最低周波数の１６０ＭＨｚサブチャンネルにおけるプリアンブルパンクチャリング情報を示し、第２のインジケータは、２４０ＭＨｚ帯域幅における最高周波数の８０ＭＨｚサブチャンネルにおけるプリアンブルパンクチャリング情報を示す。表３及び表４に基づいて、２４０ＭＨｚ帯域幅における複数のリソースユニットについては、８ビットを占有するプリアンブルパンクチャリング表示情報のみを表示のために用いればよいことが分かる。

例えば、表３及び表４に基づいて、データパケットの帯域幅は２４０ＭＨｚである。図２４に示すように、プリアンブルパンクチャリング情報における第１のインジケータは０１１１であり、第２のインジケータは００００である。ステーションは、第１のインジケータ及び表３に基づいて、最低周波数の１６０ＭＨｚサブチャンネルにおけるプリアンブルパンクチャリングのサイズ及び位置が、図２４に示す最低周波数１６０ＭＨｚサブチャンネルにおける第４の２０ＭＨｚサブチャンネルであると判定し得る。ステーションは、第２のインジケータ及び表４に基づいて、最高周波数の８０ＭＨｚサブチャンネルにおけるプリアンブルパンクチャリングのサイズ及び位置が、図２２に示す最高周波数の８０ＭＨｚサブチャンネルにおける第１の２０ＭＨｚサブチャンネルであると判定し得る。このようにして、ステーションは、２４０ＭＨｚ帯域幅における残りのチャンネル又はリソースユニット上でデータパケットを送信又は受信し得る。

別の例として、図２５に示すように、プリアンブルパンクチャリング表示情報における第１のインジケータが１０００であり、第２のインジケータが００００であると仮定する。ステーションは、第１のインジケータ及び表３に基づいて、プリアンブルパンクチャリングのサイズ及び位置が、図１４に示す最低周波数の１６０ＭＨｚサブチャンネルにおける格子で満たされた４０ＭＨｚサブチャンネルであると判定し得る。ステーションは、第２のインジケータ及び表４に基づいて、プリアンブルパンクチャリングのサイズ及び位置が、図２５に示す最高周波数の８０ＭＨｚサブチャンネルにおける格子で満たされた２０ＭＨｚサブチャンネルであると判定し得る。このように、ステーションは、２４０ＭＨｚ帯域幅における残りのチャンネル又はリソースユニット、例えば図１４の格子で満たされていないチャンネル又はリソースユニット上でデータパケットを送信又は受信し得る。

さらに別の例として、図２６に示すように、プリアンブルパンクチャリング表示情報における第１のインジケータが０１１１であり、第２のインジケータが０１００であると仮定する。ステーションは、第１のインジケータ及び表３に基づいて、プリアンブルパンクチャリングのサイズ及び位置が、図２４に示す最低周波数の１６０ＭＨｚサブチャンネルにおける格子で満たされた２０ＭＨｚサブチャンネルであると判定し得る。ステーションは、第２のインジケータ及び表２に基づいて、プリアンブルパンクチャリングのサイズ及び位置が、図２６に示す最高周波数の８０ＭＨｚサブチャンネルにおける格子で満たされた４０ＭＨｚサブチャンネルであると判定し得る。このように、ステーションは、２４０ＭＨｚ帯域幅における残りのチャンネル又はリソースユニット、例えば図２４の格子で満たされていないチャンネル又はリソースユニット上でデータパケットを送信又は受信し得る。

任意で、データパケットの帯域幅は２４０ＭＨｚである。プリアンブルパンクチャリング表示情報における第１のインジケータは、２４０ＭＨｚ帯域幅における最低周波数の１６０ＭＨｚサブチャンネルにおけるプリアンブルパンクチャリング情報を示し、第２のインジケータは、２４０ＭＨｚ帯域幅における最高周波数の８０ＭＨｚサブチャンネルにおけるプリアンブルパンクチャリング情報を示す。

第１のインジケータは、２４０ＭＨｚ帯域幅における最低周波数の８０ＭＨｚサブチャンネルにおけるプリアンブルパンクチャリング情報を示し、第２のインジケータは、２４０ＭＨｚ帯域幅における最高周波数の１６０ＭＨｚサブチャンネルにおけるプリアンブルパンクチャリング情報を示し得る。

データパケットの帯域幅が１６０ＭＨｚの場合、プリアンブルパンクチャリング表示情報は、以下のいくつかの任意の実施で示され得る。

任意の実施では、プリアンブルパンクチャリング表示情報は、１つの表示、例えば第１のインジケータを含み得る。第１のインジケータは、表３に基づいてプリアンブルパンクチャリング情報を示し得る。これは、表示オーバーヘッドの低減に役立つ。

別の任意の実施では、プリアンブルパンクチャリング表示情報は２つのインジケータを含み得る。表３に基づいて、プリアンブルパンクチャリング情報も示される。このように、インジケータのうちの１つは予約値又は任意の値であり、ステーションは、インジケータの値を無視し得る。この実施は、異なる帯域幅に対してプリアンブルパンクチャリング表示情報の均一な構造を用いるのに役立つことが分かる。

さらに別の任意の実施では、プリアンブルパンクチャリング表示情報は２つのインジケータが含む。２つのインジケータは、８０ＭＨｚサブチャンネルのホールのサイズ及び位置をそれぞれ示し得る。例えば、プリアンブルパンクチャリング表示情報は第１のインジケータ及び第２のインジケータを含む。第１のインジケータは、１６０ＭＨｚ帯域幅における最低周波数の８０ＭＨｚサブチャンネルにおけるプリアンブルパンクチャリング情報を示し、第２のインジケータは、１６０ＭＨｚ帯域幅における最高周波数の８０ＭＨｚサブチャンネルにおけるプリアンブルパンクチャリング情報を示す。

本願のこの実施形態では、帯域幅はプリアンブルにおける１つ以上のホールをサポートし得る。つまり、帯域幅に１つ以上のホールがある。各ホールは、本願のこの実施形態の表示方法を用いることにより表され得る。任意で、複数のホールは連続したホールに限定され得る。例えば、データパケットの帯域幅は１６０ＭＨｚであり、プリアンブルパンクチャリング表示情報は第１のインジケータ及び第２のインジケータを含む。第１のインジケータは、１６０ＭＨｚ帯域幅における第１のホールのプリアンブルパンクチャリング情報を示し、第２のインジケータは、１６０ＭＨｚ帯域幅における第２のホールのプリアンブルパンクチャリング情報を示す。第１のホール及び第２のホールのプリアンブルパンクチャリング情報は、表３又は表４を用いることにより決定され得る。

上記の実施では、プリアンブルパンクチャリング表示情報における１つのインジケータは１つのプリアンブルパンクチャリング情報に対応し、プリアンブルパンクチャリング表示情報がどのように３２０ＭＨｚ、２４０ＭＨｚ、１６０ＭＨｚ又は８０ＭＨｚの帯域幅を示すかを説明する。

加えて、本願は、プリアンブルパンクチャリング情報を示す方法、すなわち、前述の第２の方法をさらに提供する。以下で詳細を説明する。

任意で、表３又は表４に示すエントリの場合、プリアンブルパンクチャリング表示情報によって示すことが可能なエントリインデックスの数は、プリアンブルパンクチャリング表示情報のビット数に関連する。例えば、プリアンブルパンクチャリング表示情報は、表３又は表４のエントリインデックスの一部を示すために、より小さいビット数を占有し得る。これに対応して、表３又は表４に示すエントリインデックスはさらに拡張され得る。例えば、プリアンブルパンクチャリング表示情報によって示され得るプリアンブルパンクチャリング情報は、帯域幅における任意の２０ＭＨｚサブチャンネルによって形成されるホール、帯域幅における任意の２つの２０ＭＨｚサブチャンネルによって形成される４０ＭＨｚサブチャンネル、任意の３つの２０ＭＨｚサブチャンネルによって形成される６０ＭＨｚサブチャンネル、任意の４つの２０ＭＨｚサブチャンネルによって形成される８０ＭＨｚサブチャンネル等を含み得る。

方法２：プリアンブルパンクチャリングのサイズ及び位置が別々に示される。

帯域幅には１つのホールしかないと仮定する。プリアンブルパンクチャリング表示情報は、第１のインジケータ及び第２のインジケータを含む。第１のインジケータはプリアンブルパンクチャリングのサイズを示し、第２のインジケータはプリアンブルパンクチャリングの位置を示す。

任意で、第１のインジケータによって示されるプリアンブルパンクチャリングのサイズは、２０ＭＨｚ、４０ＭＨｚ、６０ＭＨｚ又は８０ＭＨｚのうちの１つ以上を含む。例えば、第１のインジケータによって示されるプリアンブルパンクチャリングのサイズは、表３の各インデックスに対応するホールのサイズであり得る。加えて、表５に示すように、第１のインジケータは、帯域幅においてプリアンブルパンクチャリングがないことをさらに示し得る。任意で、プリアンブルパンクチャリングがないことは、代替的に、第２のインジケータによって示され得る。これは、本願のこの実施形態に限定されない。

表５に示すホールのサイズに基づいて、ホールの位置も異なるサイズの帯域幅で異なる。以下で詳細を説明する。

任意の実施では、第１のインジケータによって示されるプリアンブルパンクチャリングのサイズは２０ＭＨｚであり、プリアンブルパンクチャリングの位置は、データパケットの帯域幅における２０ＭＨｚサブチャンネルのうちの１つ以上を含む。例えば、３２０ＭＨｚの帯域幅の場合、図１８に示すように、２０ＭＨｚのホールの位置は１６個ある。表６に示すように、各インデックスは２０ＭＨｚのホールの位置に対応するため、第２のインジケータは、３２０ＭＨｚ帯域幅における２０ＭＨｚのホールの位置をステーションに通知するために、インデックスを示し得る。

例えば、２４０ＭＨｚ帯域幅の場合、２０ＭＨｚのホールの位置は１２個ある。各インデックスは位置に対応するため、第２のインジケータは、２４０ＭＨｚ帯域幅における２０ＭＨｚのホールの位置をステーションに通知するために、インデックスを示し得る。１６０ＭＨｚ帯域幅又は８０ＭＨｚ帯域幅における２０ＭＨｚのホールの位置は、代替的に、第２のインジケータによって示され得る。

任意の実施では、第１のインジケータによって示されるプリアンブルパンクチャリングのサイズは４０ＭＨｚであり、プリアンブルパンクチャリングの位置は、データパケットの帯域幅における任意の２つの２０ＭＨｚサブチャンネルによって形成される４０ＭＨｚサブチャンネルのうちの１つ以上を含む。

別の任意の実施では、第１のインジケータによって示されるプリアンブルパンクチャリングのサイズは４０ＭＨｚであり、プリアンブルパンクチャリングの位置は、データパケットの帯域幅における任意の２つの隣接する２０ＭＨｚサブチャンネルによって形成される４０ＭＨｚサブチャンネルのうちの１つ以上を含む。３２０ＭＨｚの帯域幅の場合、任意の２つの隣接した２０ＭＨｚサブチャンネルによって形成される４０ＭＨｚのホールの位置が１５個あることをわかる。各インデックスは位置に対応するため、第２のインジケータは、３２０ＭＨｚ帯域幅における４０ＭＨｚホールの位置をステーションに通知するために、インデックスを示し得る。

これに対応して、２４０ＭＨｚの帯域幅の場合、任意の２つの隣接した２０ＭＨｚサブチャンネルによって形成される４０ＭＨｚのホールの位置が１１個ある。各インデックスは位置に対応するため、第２のインジケータは、２４０ＭＨｚ帯域幅における４０ＭＨｚのホールの位置をステーションに通知するために、インデックスを示し得る。１６０ＭＨｚの帯域幅又は８０ＭＨｚの帯域幅における４０ＭＨｚのホールの位置は、代替的に、第２のインジケータによって示され得る。

任意の実施では、第１のインジケータによって示されるプリアンブルパンクチャリングのサイズは６０ＭＨｚであり、プリアンブルパンクチャリングの位置は、データパケットの帯域幅における任意の２つの２０ＭＨｚサブチャンネルによって形成される６０ＭＨｚサブチャンネルのうちの１つ以上を含む。

別の任意の実施では、第１のインジケータによって示されるプリアンブルパンクチャリングのサイズは６０ＭＨｚであり、プリアンブルパンクチャリングの位置は、データパケットの帯域幅における任意の３つの隣接した２０ＭＨｚサブチャンネルによって形成される６０ＭＨｚサブチャンネルのうちの１つ以上を含む。

例えば、３２０ＭＨｚの帯域幅の場合、６０ＭＨｚのホールの位置は１４個ある。各インデックスは位置に対応するため、第２のインジケータは、３２０ＭＨｚ帯域幅における６０ＭＨｚのホールの位置をステーションに通知するために、インデックスを示し得る。２４０ＭＨｚ帯域幅、１６０ＭＨｚ帯域幅又は８０ＭＨｚの帯域幅における６０ＭＨｚのホールの位置は、代替的に、第２のインジケータによって示され得る。

任意の実施では、第１のインジケータによって示されるプリアンブルパンクチャリングのサイズは８０ＭＨｚであり、プリアンブルパンクチャリングの位置は、データパケットの帯域幅における任意の４つの２０ＭＨｚサブチャンネルによって形成される８０ＭＨｚサブチャンネルのうちの１つ以上を含む。

別の任意の実施では、第１のインジケータによって示されるプリアンブルパンクチャリングのサイズは８０ＭＨｚであり、プリアンブルパンクチャリングの位置は、データパケットの帯域幅における任意の４つの隣接した２０ＭＨｚサブチャンネルによって形成される８０ＭＨｚサブチャンネルのうちの１つ以上を含む。例えば、３２０ＭＨｚの帯域幅の場合、任意の４つの隣接した２０ＭＨｚサブチャンネルによって形成される８０ＭＨｚのホールの位置は１３個ある。各インデックスは場所に対応し、第２のインジケータは、３２０ＭＨｚ帯域幅における８０ＭＨｚのホールの位置をステーションに通知するために、インデックスを示し得る。

表５に記載のエントリの場合、第１のインジケータによって示すことが可能なエントリインデックスの数、つまり、示すことが可能なホールのサイズ及び数は、第１のインジケータのビット数に関連する。例えば、第１のインジケータはより小さいビット数を占有し、表５のエントリインデックスの一部を示し得る。これに対応して、異なるサイズのホールの場合、第２のインジケータによって示すことが可能なプリアンブルパンクチャリングの位置のエントリインデックスの数も、第２のインジケータのビット数に関連する。第２のインジケータは、表６のエントリインデックスの一部又は全てを示し得る。

別の任意の実施では、プリアンブルパンクチャリング表示情報のインデックステーブルは、様々な可能性のあるプリアンブルパンクチャリング情報を含む。つまり、プリアンブルパンクチャリング表示情報においてインジケータが必要とするビット数は、様々な可能性のあるプリアンブルパンクチャリング情報を別々に示すことができる必要がある。

例えば、表７は、３２０ＭＨｚ帯域幅における任意の２０ＭＨｚサブチャンネル、任意の２つの隣接した２０ＭＨｚサブチャンネルによって形成される４０ＭＨｚサブチャンネル、任意の３つの隣接した２０ＭＨｚサブチャンネルによって形成される６０ＭＨｚサブチャンネル及び任意の４つの隣接した２０ＭＨｚサブチャンネルによって形成される８０ＭＨｚサブチャンネルのプリアンブルパンクチャリング情報を含む。

任意で、表７に含められ得るプリアンブルパンクチャリング情報の状態は、プリアンブルパンクチャリング表示情報のビット数に関連する。帯域幅における２つのホールがサポートされている場合、それに対応して、表７に含まれるプリアンブルパンクチャリング情報は拡張され得る。任意で、表７のエントリの一部を示すために、プリアンブルパンクチャリング表示情報はより少ないビット数を占有し得る。

任意で、第２のインジケータは、表７に基づいてプリアンブルパンクチャリングがない状態を示し得る。任意で、プリアンブルパンクチャリングがない状態は、第１のインジケータによって示され得る。つまり、プリアンブルパンクチャがない場合に対応するために、インデックスが表６に追加され得る。

方法３：プリアンブルパンクチャリング表示情報は、帯域幅表示情報を参照してプリアンブルパンクチャリング情報を示す。

プリアンブルパンクチャリング表示情報が帯域幅におけるプリアンブルパンクチャリング情報を示す前述の実施とは異なり、本願は別のプリアンブルパンクチャリング情報表示方法をさらに提供する。表示方法では、帯域幅表示情報及びプリアンブルパンクチャリング表示情報は共同で帯域幅におけるプリアンブルパンクチャリング情報を示す。

任意の実施では、帯域幅表示情報は、プリアンブルパンクチャリングがデータパケット内に存在するかどうかを示す。プリアンブルパンクチャリングが存在する場合、帯域幅表示情報は、一次８０ＭＨｚチャンネルでのプリアンブルパンクチャリングの状態を示し得る。プリアンブルパンクチャリング表示情報は、データパケットにおけるプリアンブルパンクチャリングの別の状態を示して、より多くの数のホールをサポートする。例えば、帯域幅フィールドは特定のホールを示し、プリアンブルパンクチャリング表示情報は１つ又は２つのホールをさらに示す。プリアンブルパンクチャリングがないか又は非パンクチャリングモードの場合、トリガーフレーム又はデータパケットでプリアンブルパンクチャリング情報を示す必要がない。

図１２の実施形態を参照して、トリガーフレーム又はデータパケットがプリアンブルパンクチャリング表示情報を含むかどうか又はリソースユニット割り当てサブフィールドを用いてプリアンブルパンクチャリング情報が示されているかどうかは、データパケットの伝送モードと関連するか又はデータパケットの伝送モード及び帯域幅表示情報と関連するか又は帯域幅表示情報と関連する。

帯域幅表示情報は、トリガーフレーム又はデータパケットにおける帯域幅フィールドであり得る。

例えば、帯域表示情報によって示される、データパケットにおけるプリアンブルパンクチャリングの状態を表８に示す。各インデックスは、データパケットの帯域幅に対応するだけでなく、一次８０ＭＨｚチャンネルのプリアンブルパンクチャリングの状態にも対応する。「８０ＭＨｚ非パンクチャリングモード（パンクチャリングなし）」は、帯域幅においてプリアンブルパンクチャリングがないことを示す。「８０＋８０ＭＨｚ」は、２つの８０ＭＨｚサブチャンネルによって形成される連続しない１６０ＭＨｚ帯域幅を示す。「１６０＋８０ＭＨｚ」は、１６０ＭＨｚサブチャンネル及び８０ＭＨｚサブチャンネルによって形成される連続しない２４０ＭＨｚ帯域幅を示す。インデックス６、８、１０及び１２に対応するデータパケットの帯域幅と、一次８０ＭＨｚチャンネルのプリアンブルパンクチャリングの状態とは、データパケットにおけるプリアンブルパンクチャリングの全体的な状態である。帯域表示情報が６の場合、プリアンブルパンクチャリング表示情報を参照してデータパケットが送信又は受信されない場合がある。帯域表示情報が０、１、２、３、４又は５の場合、データパケットにプリアンブルパンクチャがないことが明確に示される。したがって、プリアンブルパンクチャリング表示情報を参照してデータパケットを送信又は受信する必要がない。帯域幅表示情報が７、８、９、１０、１１、１２又は１３の場合、データパケットのプリアンブルパンクチャリング情報は、プリアンブルパンクチャリング表示情報を参照してさらに決定する必要がある。帯域表示情報が８、１０又は１２の場合、Ｐ８０のプリアンブルパンクチャリングの状態は表８に基づいて判定され、他チャンネルのプリアンブルパンクチャリングの状態は、プリアンブルパンクチャリング表示情報を参照して判定され得る。

この実施におけるプリアンブルパンクチャリング情報指示方法は、プリアンブルパンクチャリング表示情報のオーバーヘッドを低減できるか又はプリアンブルパンクチャリング表示情報に基づいてデータパケットを何時送信又は受信すべきかを指し、プリアンブルパンクチャリング表示情報に基づいてデータパケットを何時送信又は受信すべきでないかを示すことができることが分かる。これは、シグナリングオーバーヘッドを低減するのに役立つ。

表８に記載のエントリの場合、帯域幅表示情報は、帯域幅表示情報のビット数に基づいて、表示可能なエントリインデックスの数を決定し得る。例えば、帯域幅表示情報は、表８のエントリの一部を示すために、より少ないビット数を占有し得る。

本願の実施形態では、データパケットは直交周波数分割多元接続（ＯＦＤＭＡ）モードで送信され、ステーションは、リソースユニット割り当てサブフィールドに基づいて、複数の割り当てリソースユニットを決定する。ＯＦＤＭＡ伝送では、プリアンブルパンクチャ後に得られる個別のリソースユニットを複数の異なるステーションに割り当てる必要がある。したがって、可能なリソースユニットアグリゲーションを示すために、トリガーフレームにおけるリソースユニット割り当てサブフィールド又はシグナリングフィールドを用いる必要がある。表９に示すように、インデックス番号０～６７に対応するリソースユニットは単一のリソースユニットであり、インデックス番号６８～１３０に対応するリソースユニットは複数のリソースユニットの組み合わせ又は統合である。ＯＦＤＭＡ伝送の場合、リソースユニット割り当てサブフィールドは、ステーションに割り当てられたリソースユニットを各ステーションに通知するためにこれらのインデックスを示し得ることが分かる。

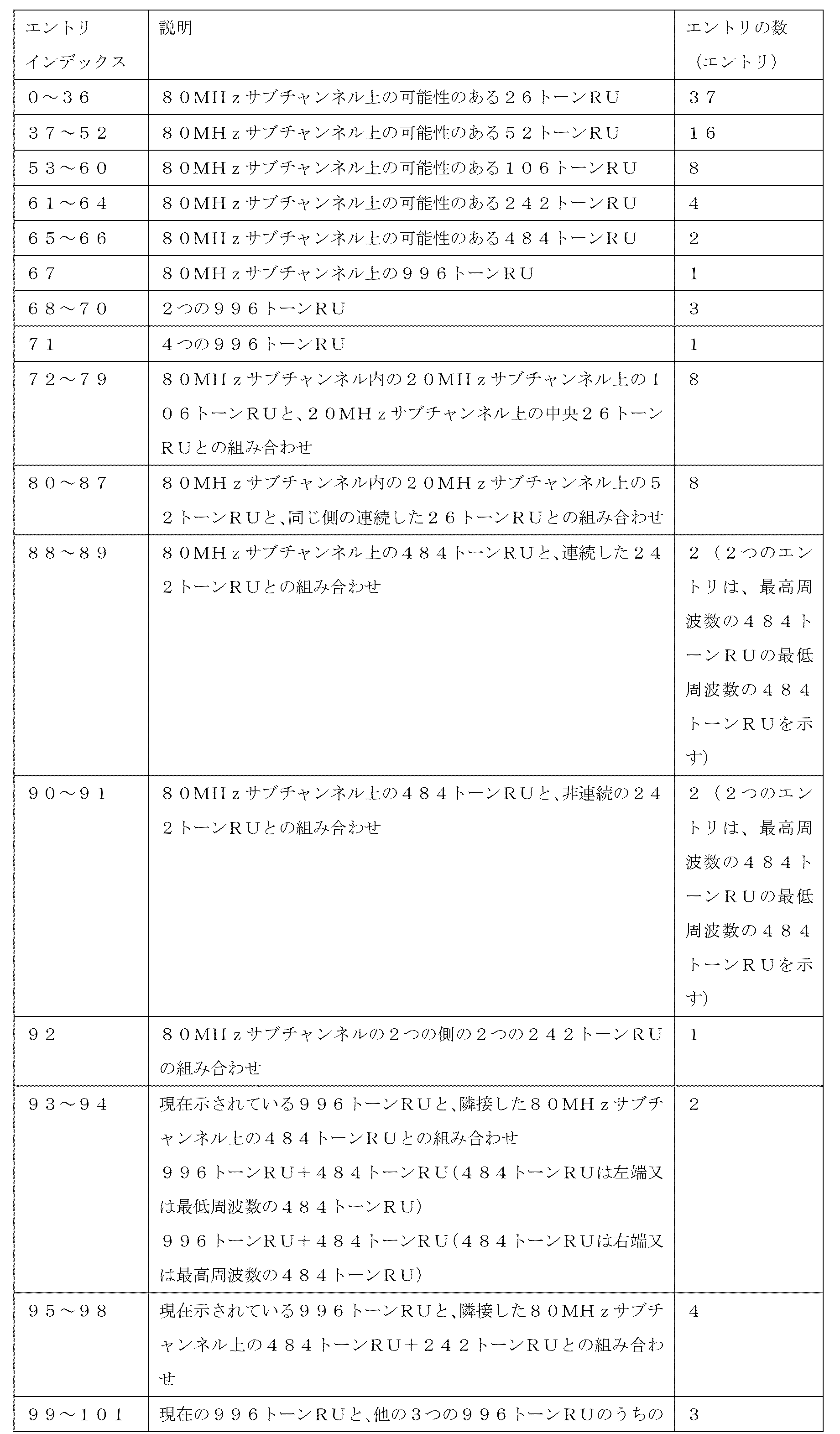

表９では、インデックス７２～７９に対応して、８０ＭＨｚ帯域範囲にある２０ＭＨｚサブチャンネル上で、２０ＭＨｚサブチャンネルの５２トーンＲＵと、同じ側の隣接した２６トーンＲＵとの組み合わせの解決策では、「同じ側の隣接した」とは８０ＭＨｚ帯域範囲にある２０ＭＨｚサブチャンネルの位置に関連する。８０ＭＨｚ帯域範囲の周波数は左から右に上昇する。２０ＭＨｚサブチャンネルが、８０ＭＨｚ帯域範囲の中央位置の左側にある場合、「同じ側の隣接した」とは「左側で隣接した」ことである。２０ＭＨｚサブチャンネルが８０ＭＨｚ帯域範囲の中央位置の右側にある場合、「同側で隣接した」とは「右側で隣接した」ことである。例えば、図８に示すリソースユニット分布の概略図を参照して、２０ＭＨｚサブチャンネルは８０Ｈｚ帯域範囲における最低周波数の２０ＭＨｚサブチャンネルであると仮定する。したがって、「同側で隣接した」とは「左側で隣接した」ことを意味し、５２トーンＲＵは２０ＭＨｚサブチャンネル上の第２の５２トーンＲＵである。この場合、２０ＭＨｚサブチャンネル上にあり、５２トーンＲＵに同じ側隣接する２６トーンＲＵは、２０ＭＨｚサブチャンネル上の第２の２６トーンＲＵである。したがって、８０ＭＨｚ帯域範囲における最低周波数の２０ＭＨｚサブチャンネル上では、２０ＭＨｚサブチャンネル上の５２トーンＲＵと同じ側で隣接した２６トーンＲＵとの組み合わせの解決策は、２０ＭＨｚサブチャンネル上の第２の２６トーンＲＵと第２の５２トーンＲＵとを組み合わせたものである。

これに対応して、他のインデックスによって示されるＲＵの組み合わせの解決策は図８を参照して決定してもよく、詳細についてはここでは再度説明しない。

リソースユニット割り当てサブフィールドが７ビットを占有する場合、リソースユニット割り当てサブフィールドは、表９のエントリの一部又はＲＵの組み合わせの場合を示し得る。つまり、表９に記載のエントリの場合、リソースユニット割り当てサブフィールドは、リソースユニット割り当てサブフィールドのビット数に基づいて、表示可能なエントリインデックスの数を決定し得る。例えば、リソースユニット割り当てサブフィールドは、表９のエントリの一部を示すために、より少ないビット数を占有し得る。

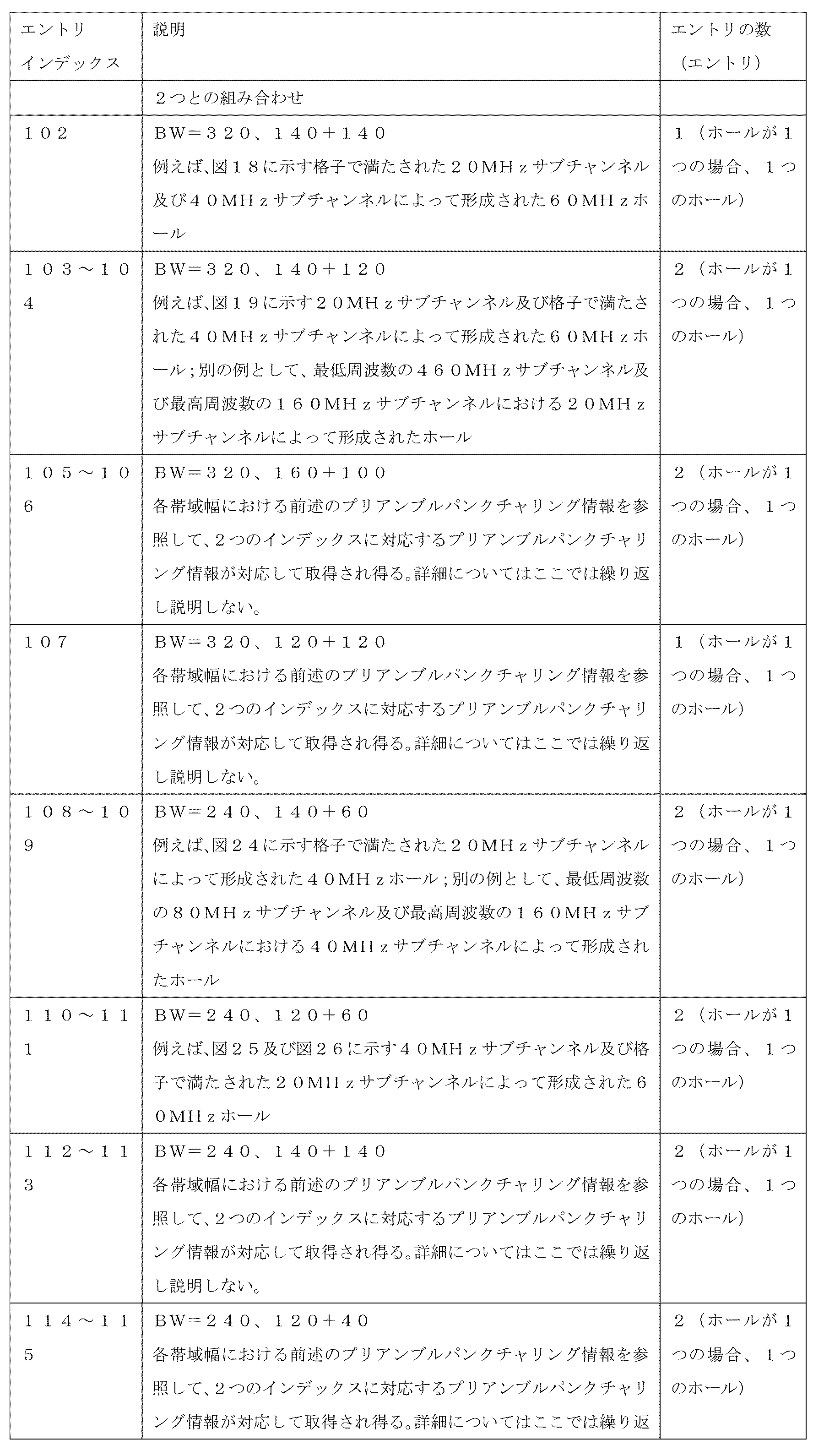

非ＯＦＤＭＡ伝送の場合、様々な種類のプリアンブルパンクチャリング情報は、例えば表１０に示すような、プリアンブルパンクチャリング表示情報のインデックステーブルで代替的に設定され得る。加えて、表１０に記載のエントリの場合、プリアンブルパンクチャリング表示情報は、帯域幅表示情報のビット数に基づいて、表示可能なエントリインデックスの数を決定し得る。例えば、プリアンブルパンクチャリング表示情報は、表１０のエントリの一部を示すために、より小さいビット数を占有し得る。

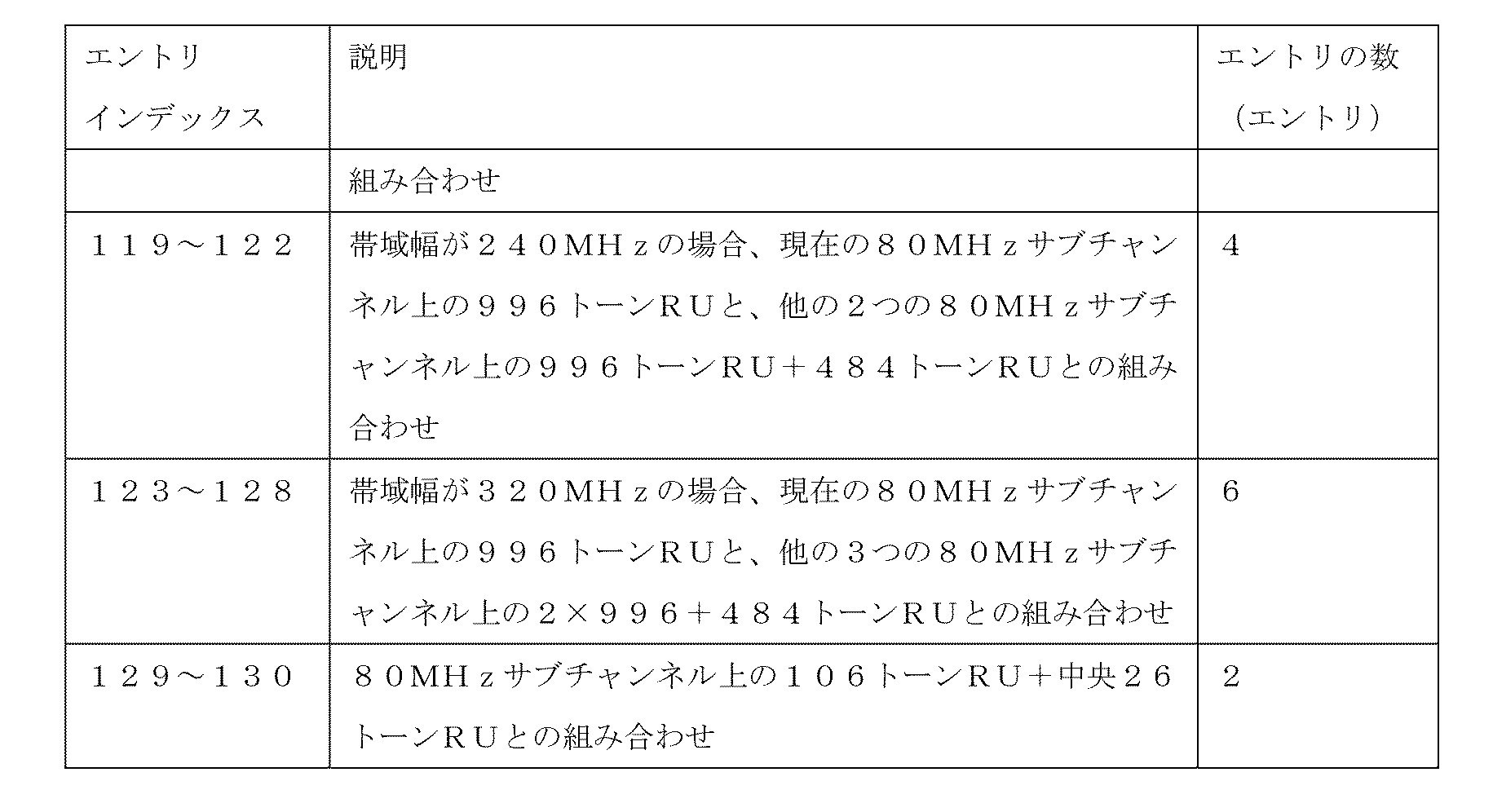

任意で、表９のＯＦＤＭＡ伝送のためのＲＵ割り当て解決策及び表１０の非ＯＦＤＭＡ伝送のためのプリアンブルパンクチャリング情報は、表１１に示すように１つのインデックステーブルに位置し得る。表１１は、プリアンブルパンクチャに１つのホールがある場合の表１０のプリアンブルパンクチャリング情報を含む。任意で、表１１は、表１０の全てのプリアンブルパンクチャリング情報も含み得る。プリアンブルパンクチャリング表示情報はリソースユニット割り当てサブフィールドを再使用し得るため、ステーションは、プリアンブルパンクチャリング表示情報によって示されるインデックスに基づいて、データパケットの伝送モード及びプリアンブルパンクチャリングの状態を判定できる。

表１１に記載のエントリの場合、リソースユニット割り当てサブフィールド又はプリアンブルパンクチャリング表示情報は、リソースユニット割り当てサブフィールド又はプリアンブルパンクチャリング表示情報のビット数に基づいて、表示可能なエントリインデックスの数を決定し得る。例えば、表１１のエントリの一部を示すために、より少ないビット数が占有され得る。

リソースユニット割り当てサブフィールドに基づいてデータ伝送が行われる場合、表９に示すように各インデックスに対応するリソースユニット割り当て方法を直接示すことに加えて、本願では、リソースユニット割り当てサブフィールドはリソースユニットインジケータ及びリソースユニットアグリゲーションインジケータを含む。

任意で、リソースユニットインジケータによって示される第１のリソースユニットが２×９９６トーンのリソースユニットの場合、リソースユニットアグリゲーションインジケータは、第１のリソースユニットと集約されるリソースユニットがないこと、第２のリソースユニットが第１のリソースユニットと集約されることであって、第２のリソースユニットは、第１のリソースユニットに隣接するか又は隣接していない４８４トーンリソースユニットである、こと、第３のリソースユニットが第１のリソースユニットと集約されることであって、第３のリソースユニットは、第１のリソースユニットの低周波に隣接する９９６トーンのリソースユニットであるか又は第１のリソースユニットの高周波に隣接する９９６トーンのリソースユニットである、こと又は第２のリソースユニット及び第３のリソースユニットが第１のリソースユニットと集約されること、のうちの１つ以上を示す。

「第１のリソースユニットの低周波数に隣接するリソースユニット」とは、第１のリソースユニットに隣接し、第１のリソースユニットよりも周波数が低いリソースユニットのことをいう。図８に示すように、第２の１０６トーンＲＵの低周波数に隣接する５２トーンＲＵは、図８に示す第２の５２トーンＲＵである。「第１のリソースユニットの高周波数に隣接するリソースユニット」とは、第１のリソースユニットに隣接し、第１のリソースユニットよりも周波数が高いリソースユニットをいう。図８に示すように、第２の１０６トーンＲＵの高周波数に隣接する５２トーンＲＵは、図８に示す第５の５２トーンＲＵである。

任意で、リソースユニットインジケータによって示される第１のリソースユニットが９９６トーンのリソースユニットの場合、リソースユニットアグリゲーションインジケータは、第１のリソースユニットと集約されるリソースユニットがないこと又は第２のリソースユニットが第１のリソースユニットと集約されることであって、第２のリソースユニットは、第１のリソースユニットに隣接するか又は隣接しない４８４トーンのリソースユニットである、ことを示す。

前述の実施は、プリアンブルパンクチャリング情報を示す方法を説明した。図１２に示す実施形態では、非ＯＦＤＭＡ伝送の場合、データパケットがプリアンブルパンクチャリング表示情報に基づいて送信又は受信される。したがって、任意の実施では、非ＯＦＤＭＡ伝送の場合、図１０に示すトリガーフレームにおけるユーザフィールドはリソースユニット割り当てサブフィールド（ＲＵ割り当てサブフィールド）を含まず、プリアンブルパンクチャリング表示情報（又はプリアンブルパンクチャリング情報、プリアンブルパンクチャリングインフォ）を含み得る。これに対応して、図１１に示す超高スループット信号フィールドにおける共通フィールドも、リソースユニット割り当てサブフィールド（又はＲＵ割り当てサブフィールド）を含まず、プリアンブルパンクチャリング表示情報（又はプリアンブルパンクチャリング情報、プリアンブルパンクチャリングインフォ）を含み得る。

別の任意の実施では、非ＯＦＤＭＡ送信の場合、図１０に示すトリガーフレームのユーザフィールドは、プリアンブルパンクチャリング表示情報（又はプリアンブルパンクチャリング情報、プリアンブルパンクチャリングインフォ）を示すために、リソースユニット割り当てサブフィールド（ＲＵ割り当てサブフィールド）を用いり得る。これに対応して、図１１に示す超高スループット信号フィールドにおける共通フィールドも、プリアンブルパンクチャリング表示情報（又はプリアンブルパンクチャリング情報、プリアンブルパンクチャリング情報）を示すためにリソースユニット割り当てサブフィールド（ＲＵ割り当てサブフィールド）を用いり得る。

本願の前述の実施形態では、アクセスポイント及びステーションの観点から本願の実施形態で提供される方法を説明した。本願の実施形態で提供される方法の機能を実施するために、アクセスポイント及びステーションは、ハードウェア構造及びソフトウェアモジュールを含んでもよく、ハードウェア構造、ソフトウェアモジュール又はハードウェア構造とソフトウェアモジュールとの組み合わせの形態で機能を実施し得る。前述の機能における機能は、ハードウェア構造、ソフトウェアモジュール又はハードウェア構造とソフトウェアモジュールとの組み合わせの形態で行われ得る。

図２７を参照されたい。図２７は、本願の一実施形態に係るデータ伝送装置の構造を示す概略図である。図２７に示すデータ伝送装置２７００は、通信ユニット２７０１及び処理ユニット２７０２を含み得る。通信ユニット２７０１は、送信ユニット及び受信ユニットを含み得る。送信ユニットは送信機能を実施するように構成され、受信ユニットは受信機能を実施するように構成され、通信ユニット２７０１は送信機能及び／又は受信機能を実施し得る。通信ユニットは、トランシーバユニットとしても説明され得る。

データ伝送装置２７００は、ステーション、ステーション内の装置、アクセスポイント又はアクセスポイント内の装置であり得る。

一実施では、データ伝送装置２７００は、通信ユニット２７０１及び処理ユニット２７０２を含む。

通信ユニット２７０１は、プリアンブルパンクチャリング表示情報を受信するように構成されている。プリアンブルパンクチャリング表示情報は１つ以上のインジケータを含み、１つのインジケータは１つのプリアンブルパンクチャリング情報に対応し、該プリアンブルパンクチャリング情報は、プリアンブルパンクチャリングのサイズ及び位置を含むか又はプリアンブルパンクチャリングがない。

通信ユニット２７０１は、プリアンブルパンクチャリング表示情報に基づいてデータパケットを送信又は受信するように構成されている。

任意で、データ伝送装置は処理ユニット２７０２をさらに含む。処理ユニット２７０２は、プリアンブルパンクチャリング表示情報に基づいて、複数の割り当てリソースユニットを決定するように構成されている。

データ伝送装置は、割り当てられた複数のリソースユニットを知るために、プリアンブルパンクチャリング表示情報に基づいて、データパケット内のプリアンブルパンクチャリングの状態を示し得ることが分かる。複数のリソースユニットを直接示す現在の方法と比較して、本願のプリアンブルパンクチャリング表示情報はシグナリングオーバーヘッドを低減できる。

任意の実施では、インジケータは、
１６０ＭＨｚチャンネルにおける２０ＭＨｚサブチャンネル、
１６０ＭＨｚチャンネルにおける任意の２つの２０ＭＨｚサブチャンネルによって形成される４０ＭＨｚサブチャンネル、
１６０ＭＨｚチャンネルにおける任意の３つの２０ＭＨｚサブチャンネルによって形成される６０ＭＨｚサブチャンネル、
１６０ＭＨｚチャンネルにおける任意の４つの２０ＭＨｚサブチャンネルによって形成される８０ＭＨｚサブチャンネル、又は
１６０ＭＨｚチャンネルにおいてプリアンブルパンクチャリングがないこと、
のうちの１つ以上の１６０ＭＨｚチャンネルにおけるプリアンブルパンクチャリング情報を示す。

この実施は、連続するか又は非連続の（隣接するか又は非隣接の）２０ＭＨｚサブチャンネルによって形成された４０ＭＨｚサブチャンネル、６０ＭＨｚサブチャンネル又は８０ＭＨｚサブチャンネルがパンクチャリングされるケースを示すことができることが分かる。これは、プリアンブルパンクチャリングの柔軟性の向上に役立つ。

任意の実施では、１６０ＭＨｚチャンネルは最高周波数の８０ＭＨｚサブチャンネル及び最低周波数の８０ＭＨｚサブチャンネルを含む。インジケータは、１６０ＭＨｚチャンネルにおけるプリアンブルパンクチャリング情報の、
最高周波数の８０ＭＨｚサブチャンネルにおける中間周波数の４０ＭＨｚサブチャンネル又は最低周波数の８０ＭＨｚサブチャンネルにおける中間周波数の４０ＭＨｚサブチャンネルをさらに示す。

任意の実施では、データパケットの帯域幅は３２０ＭＨｚである。プリアンブルパンクチャリング表示情報は第１のインジケータ及び第２のインジケータを含む。

第１のインジケータは、３２０ＭＨｚの帯域幅における最低周波数の１６０ＭＨｚチャンネルにおけるプリアンブルパンクチャリング情報を示す。

第２のインジケータは、３２０ＭＨｚの帯域幅における最高周波数の１６０ＭＨｚサブチャンネルにおけるプリアンブルパンクチャリング情報を示す。

任意の実施では、インジケータは、
８０ＭＨｚチャンネルにおける２０ＭＨｚサブチャンネル、
８０ＭＨｚチャンネルにおける任意の２つの２０ＭＨｚサブチャンネルによって形成される４０ＭＨｚサブチャンネル、
８０ＭＨｚチャンネルにおける任意の３つの２０ＭＨｚサブチャンネルによって形成される６０ＭＨｚサブチャンネル、
８０ＭＨｚチャンネルにおいてプリアンブルパンクチャリングがないこと、
のうちの１つ以上の８０ＭＨｚにおけるプリアンブルパンクチャリング情報を示す。

この実施は、連続するか又は非連続の（隣接するか又は非隣接の）２０ＭＨｚサブチャンネルによって形成された４０ＭＨｚサブチャンネル又は６０ＭＨｚサブチャンネルがパンクチャリングされるケースを示すことができることが分かる。これは、プリアンブルパンクチャリングの柔軟性の向上に役立つ。

任意の実施では、データパケットの帯域幅は２４０ＭＨｚである。プリアンブルパンクチャリング表示情報は第１のインジケータ及び第２のインジケータを含む。第１のインジケータは、２４０ＭＨｚの帯域幅における最低周波数の１６０ＭＨｚサブチャンネルにおけるプリアンブルパンクチャリング情報を示し、第２のインジケータは、２４０ＭＨｚの帯域幅における最高周波数の８０ＭＨｚサブチャンネルにおけるプリアンブルパンクチャリング情報を示す。

任意の実施では、データパケットの帯域幅は１６０ＭＨｚである。プリアンブルパンクチャリング表示情報は第１のインジケータを含む。第１のインジケータは、１６０ＭＨｚの帯域幅におけるプリアンブルパンクチャリング情報を示す。

別の任意の実施では、データパケットの帯域幅は１６０ＭＨｚである。プリアンブルパンクチャリング表示情報は第１のインジケータ及び第２のインジケータを含む。第１のインジケータは、１６０ＭＨｚの帯域幅における最低周波数の８０ＭＨｚサブチャンネルにおけるプリアンブルパンクチャリング情報を示し、第２のインジケータは、１６０ＭＨｚの帯域幅における最高周波数の８０ＭＨｚサブチャンネルにおけるプリアンブルパンクチャリング情報を示す。

さらに別の任意の実施では、データパケットの帯域幅は１６０ＭＨｚである。プリアンブルパンクチャリング表示情報は第１のインジケータ及び第２のインジケータを含む。第１のインジケータは、１６０ＭＨｚの帯域幅における第１のホールのプリアンブルパンクチャリング情報を示し、第２のインジケータは、１６０ＭＨｚの帯域幅における第２のホールのプリアンブルパンクチャリング情報を示す。

任意の実施では、プリアンブルパンクチャリング表示情報は第１のインジケータ及び第２のインジケータを含む。第１のインジケータはプリアンブルパンクチャリングのサイズを示し、第２のインジケータは、プリアンブルパンクチャリングの位置を示す。

任意の実施では、第１のインジケータによって示されるプリアンブルパンクチャリングのサイズは２０ＭＨｚであり、プリアンブルパンクチャリングの位置は、データパケットの帯域幅における２０ＭＨｚサブチャンネルのうちの１つ以上を含む。

第１のインジケータによって示されるプリアンブルパンクチャリングのサイズは４０ＭＨｚであり、プリアンブルパンクチャリングの位置は、データパケットの帯域幅における任意の２つの２０ＭＨｚサブチャンネルによって形成される４０ＭＨｚサブチャンネルのうちの１つ以上を含む。

第１のインジケータによって示されるプリアンブルパンクチャリングのサイズは６０ＭＨｚであり、プリアンブルパンクチャリングの位置は、データパケットの帯域幅における任意の３つの２０ＭＨｚサブチャンネルによって形成される６０ＭＨｚサブチャンネルのうちの１つ以上を含む。

第１のインジケータによって示されるプリアンブルパンクチャリングのサイズは８０ＭＨｚであり、プリアンブルパンクチャリングの位置は、データパケットの帯域幅における任意の４つの２０ＭＨｚサブチャンネルによって形成される８０ＭＨｚサブチャンネルのうちの１つ以上を含む。

任意の実施では、第１のインジケータ又は第２のインジケータは、プリアンブルパンクチャリングがないことをさらに示す。

任意の実施では、ステーションは、データパケットが非直交周波数分割多元接続（非ＯＦＤＭＡ）モードで送信された場合に、プリアンブルパンクチャリング表示情報に基づいて、データパケットを送信又は受信するステップを行う。

任意の実施では、ステーションは、データパケットが直交周波数分割多元接続（ＯＦＤＭＡ）モードで送信された場合に、リソースユニット割り当てサブフィールドに基づいて、データパケットを送信又は受信する。これに対応して、通信ユニット２７０１は伝送モード表示情報を受信するようさらに構成されている。伝送モード表示情報は、データパケットの伝送モードを示す。

データ伝送装置は、非ＯＦＤＭＡ伝送の場合にプリアンブルパンクチャリング表示情報に基づいてデータパケットを受信又は送信し、ＯＦＤＭＡ伝送の場合、リソースユニット割り当てサブフィールドに基づいてデータパケットを受信又は送信し得ることが分かる。これは、割り当てリソースユニットを示すためのオーバーヘッドを低減できる。

任意の実施では、リソースユニット割り当てサブフィールドは、リソースユニットインジケータ及びリソースユニットアグリゲーションインジケータを含む。リソースユニットインジケータによって示される第１のリソースユニットが２×９９６トーンのリソースユニットの場合、リソースユニットアグリゲーションインジケータは、
第１のリソースユニットと集約されるリソースユニットがないこと、
第２のリソースユニットが第１のリソースユニットと集約されることであって、該第２のリソースユニットは、第１のリソースユニットに隣接するか又は隣接しない４８４トーンのリソースユニットである、こと、
第３のリソースユニットが第１のリソースユニットと集約されることであって、該第３のリソースユニットは、第１のリソースユニットの低周波数に隣接する９９６トーンのリソースユニットであるか又は第１のリソースユニットの高周波数に隣接する９９６トーンのリソースユニットである、こと、又は
第２のリソースユニット及び第３のリソースユニットが第１のリソースユニットと集約されること、
のうちの１つ以上のリソースユニットアグリゲーションを示す。

任意の実施では、リソースユニットインジケータによって示される第１のリソースユニットが９９６トーンのリソースユニットの場合、リソースユニットアグリゲーションインジケータは、
第１のリソースユニットと集約されるリソースユニットがないこと、
第２のリソースユニットが第１のリソースユニットと集約されることであって、該第２のリソースユニットは、第１のリソースユニットに隣接するか又は隣接していない４８４トーンのリソースユニットであること、
のうちの１つ以上のリソースユニットアグリゲーションを示す。

前述の２つの実施は、１６０ＭＨｚサブチャンネルを横断するリソースユニットのアグリゲーションを示すことができることが分かる。これは、リソースをユーザに割り当てる柔軟性の向上に役立つ。

前述の実施の関連内容については、前述の方法の実施の関連内容を参照されたい。詳細についてはここでは再度説明しない。

図２８を参照されたい。図２８は、本願の一実施形態に係る別のデータ伝送装置の構造を示す概略図である。データ伝送装置２８００は、前述の方法を実施する際にアクセスポイントをサポートするアクセスポイント、ステーション、チップ、チップシステム、プロセッサ等であり得るか又は前述の方法を実施する際にステーションをサポートするチップ、チップシステム、プロセッサ等であり得る。データ伝送装置は、前述の方法の実施形態で説明した方法を実施するように構成され得る。詳細については、前述の方法の実施形態の説明を参照されたい。

データ伝送装置２８００は１つ以上のプロセッサ２８０１を含み得る。プロセッサ２８０１は汎用プロセッサであり得るか又は専用プロセッサ等であり得る。プロセッサ２８０１は、通信装置（例えば、アクセスポイント、アクセスポイントチップ、ステーション、ステーションチップ等）を制御し、ソフトウェアプログラムを実行し、ソフトウェアプログラム内のデータを処理するように構成され得る。

任意で、データ伝送装置２８００は１つ以上のメモリ２８０２を含み得る。メモリ２８０２は命令２８０４を記憶し得る。命令はプロセッサ２８０１上で実行され、データ伝送装置２８００は前述の方法の実施形態で説明した方法を行う。任意で、メモリ２８０２はデータをさらに記憶し得る。プロセッサ２８０１及びメモリ２８０２は別々に配置され得るか又は互いに統合され得る。

任意で、データ伝送装置２８００は、トランシーバ２８０５及びアンテナ２８０６をさらに含み得る。トランシーバ２８０５は、トランシーバユニット、トランシーバマシン、トランシーバ回路等と呼ばれ、トランシーバ機能を実施するように構成されている。トランシーバ２８０５は、受信機及び送信機を含み得る。受信機は、受信機械、受信回路等と呼ばれ、受信機能を実施するように構成されている。送信機は、送信機械、送信回路等と呼ばれ、送信機能を実施するように構成されている。

データ伝送装置２８００では、トランシーバ２８０５は、図９のステップ１０１～１０３の動作を行い、図１２のステップ２０１～２０４の関連情報を受信又は送信する動作を行うように構成されている。プロセッサ２８０１は、図１２のステップ２０３及び２０４におけるパースの関連動作を行うように構成されている。

データ伝送装置は、割り当てられた複数のリソースユニットを知るために、プリアンブルパンクチャリング表示情報に基づいて、データパケット内のプリアンブルパンクチャリングの状態を示し得ることが分かる。複数のリソースユニットを直接示す現在の方法と比較して、本願のプリアンブルパンクチャリング表示情報は、シグナリングオーバーヘッドを低減できる。

この実施は、連続するか又は非連続の（隣接するか又は非隣接の）２０ＭＨｚサブチャンネルによって形成された４０ＭＨｚサブチャンネル、６０ＭＨｚサブチャンネル又は６０ＭＨｚサブチャンネルがパンクチャリングされるケースを示すことができることが分かる。これは、プリアンブルパンクチャリングの柔軟性の向上に役立つ。

任意の実施では、ステーションは、データパケットが直交周波数分割多元接続（ＯＦＤＭＡ）モードで送信された場合に、リソースユニット割り当てサブフィールドに基づいて、データパケットを送信又は受信する。

別の可能な設計では、トランシーバはトランシーバ回路、インターフェイス又はインターフェイス回路であり得る。受信及び送信機能を実施するように構成されたトランシーバ回路、インターフェイス又はインターフェイス回路は分離され得るか又は共に統合され得る。トランシーバ回路、インターフェイス又はインターフェイス回路は、コード／データを読み出し及び書き込みするように設定され得る。あるいは、トランシーバ回路、インターフェイス又はインターフェイス回路は、信号を送信又は伝送するように構成され得る。

別の可能な設計では、任意で、プロセッサ２８０１は命令２８０３を記憶し得る。プロセッサ２８０１上で命令２８０３が実行された場合、通信装置２８００は、前述の方法の実施例で説明した方法を行うことができる。命令２８０３はプロセッサ２８０１に組み込まれ得る。この場合、プロセッサ２８０１はハードウェアによって実施され得る。

さらに別の可能な設計では、通信装置２８００は回路を含み得る。回路は、前述の方法の実施形態における、送信、受信又は通信機能を実施し得る。

本願で説明するプロセッサ及びトランシーバは、集積回路（integrated circuit、ＩＣ）、アナログＩＣ、無線周波数集積回路ＲＦＩＣ、ハイブリッド信号ＩＣ、特定用途向け集積回路（application-specific integrated circuit、ＡＳＩＣ）、プリント回路基板（printed circuit board、ＰＣＢ）、電子装置等で実施され得る。

前述の実施形態で説明した通信装置は、アクセスポイント又はステーションであり得る。しかしながら、本願で説明する通信装置の範囲はこれに限定されず、通信装置の構造は図２８によって限定されない場合がある。通信装置は独立した装置であり得るか又はより大きな装置の一部であり得る。例えば、通信装置は、
（１）独立した集積回路ＩＣ、チップ又はチップシステム若しくはサブシステム、
（２）１つ以上のＩＣを含むセットであって、任意で、ＩＣセットはデータ及び命令を記憶するように構成されたストレージコンポーネントをさらに含み得る、セット、
（３）ＡＳＩＣ、例えばモデム（Modem）、
（４）他の装置に組み込み可能なモジュール、
（５）受信機、インテリジェント端末、無線装置、携帯装置、ハンドヘルドデバイス、モバイルユニット、車載装置、クラウド装置、人工知能装置等、
（６）その他のもの、
であり得る。

通信装置がチップ又はチップシステムの場合、図２９に示すチップの構造の概略図を参照されたい。図２９に示すチップ２９００はプロセッサ２９０１及びインターフェイス２９０２を含む。１つ以上のプロセッサ２９０１があってもいいし、複数のインターフェイス２９０２があってもよい。

チップが本願の実施形態におけるステーションの機能を実施するように構成されている場合については、以下の説明を参照されたい。

一実施では、インターフェイス２９０２はプリアンブルパンクチャリング表示情報を受信するように構成されている。プリアンブルパンクチャリング表示情報は１つ以上のインジケータを含み、１つのインジケータは１つのプリアンブルパンクチャリング情報に対応し、プリアンブルパンクチャリング情報はプリアンブルパンクチャリングのサイズ及び位置を含むか又はプリアンブルパンクチャリングがない。

インターフェイス２９０２は、プリアンブルパンクチャリング表示情報に基づいてデータパケットを送信又は受信するようさらに構成されている。

任意で、データ伝送装置はプロセッサ２９０１をさらに含む。プロセッサ２９０１は、プリアンブルパンクチャリング表示情報に基づいて複数の割り当てリソースユニットを決定するように構成されている。

任意で、チップは、プロセッサ２９０１に連結されたメモリ２９０３をさらに含む。メモリ２９０３は、端末装置に必要なプログラム命令及びデータを記憶するように構成されている。

チップは、割り当てられた複数のリソースユニットを知るために、プリアンブルパンクチャリング表示情報に基づいて、データパケット内のプリアンブルパンクチャリングの状態を示し得ることが分かる。複数のリソースユニットを直接示す現在の方法と比較して、本願のプリアンブルパンクチャリング表示情報はシグナリングオーバーヘッドを低減できる。

任意の実施では、第１のインジケータ又は第２のインジケータは、プリアンブルパンクチャリングがないことをさらに示す

任意の実施では、ステーションは、データパケットが直交周波数分割多元接続（ＯＦＤＭＡ）モードで送信された場合に、リソースユニット割り当てサブフィールドに基づいて、データパケットを送信又は受信する。これに対応して、インターフェイス２９０２は伝送モード表示情報を受信するようさらに構成されている。伝送モード表示情報は、データパケットの伝送モードを示す。

当業者であれば、本願の実施形態で列挙されている様々な例示の論理ブロック（illustrative logical blocks）及びステップ（steps）が、電子ハードウェア、コンピュータソフトウェア又はそれらの組み合わせを用いることにより実施され得ることをさらに理解するであろう。機能がハードウェア又はソフトウェアを用いることにより実施されるかは、システム全体の特定の用途及び設計要件に依存する。当業者であれば、説明した機能を各特定の用途のために実施するために様々な方法を用いり得るが、その実施は、本願の実施形態の保護範囲を超えると考えるべきではない。

本願はコンピュータ読み取り可能記憶媒体をさらに提供する。コンピュータ読み取り可能記憶媒体はコンピュータプログラムを記憶し、コンピュータ読み取り可能記憶媒体はコンピュータによって実行された場合、前述の方法の実施形態のいずれか１つの機能が実施される。

本願はコンピュータプログラム製品をさらに提供する。コンピュータプログラム製品がコンピュータによって実行された場合、前述の方法の実施形態のいずれか１つの機能が実施される。

上記の実施形態の全て又は一部は、ソフトウェア、ハードウェア、ファームウェア又はそれらの任意の組み合わせによって実施され得る。実施形態を実施するためにソフトウェアが用いられる場合、実施形態の全て又は一部がコンピュータプログラム製品の形態で実施され得る。コンピュータプログラム製品は１つ以上のコンピュータ命令を含む。コンピュータ命令がコンピュータにロードされ、実行されると、本願の実施形態に係る手順又は機能の全て又は一部が生成される。コンピュータは、汎用コンピュータ、専用コンピュータ、コンピュータネットワーク又は他のプログラム可能な装置であり得る。コンピュータ命令は、コンピュータ読み取り可能記憶媒体に記憶され得るか又はコンピュータ読み取り可能記憶媒体から別のコンピュータ読み取り可能記憶媒体に送信され得る。例えば、コンピュータ命令は、ウェブサイト、コンピュータ、サーバ又はデータセンタから別のウェブサイト、コンピュータ、サーバ又はデータセンタに有線（例えば、同軸ケーブル、光ファイバ又はデジタル加入者線（digital subscriber line、ＤＳＬ））又は無線（例えば、赤外線、無線、マイクロ波）で送信され得る。コンピュータ読み取り可能記憶媒体は、コンピュータによってアクセス可能な任意の使用可能な媒体であり得るか又は１つ以上の使用可能な媒体を統合したデータ記憶装置、例えばサーバ又はデータセンタであり得る。使用可能な媒体は、磁気媒体（例えば、フロッピーディスク、ハードディスク又は磁気テープ等）、光媒体（例えば、高密度デジタルビデオディスク（digital video disk、ＤＶＤ））、半導体媒体（例えば、ソリッドステートドライブ（solid state disc、ＳＳＤ））等であり得る。

当業者であれば、本出願における「第１」及び「第２」等の様々な数字は、単に説明を容易にするための区別のために用いられているに過ぎず、本願の実施形態の範囲を制限するか又はシーケンスを表すために用いられていないことを理解するであろう。

本願の表に示す対応は設定され得るか又は事前定義され得る。表の情報の値は例にすぎず、他の値が設定され得る。これは本願で限定されない。情報と各パラメータとの対応が設定される場合、表に示す全ての対応を設定する必要はない。例えば、本願の表では、一部の行に示す対応が代替的に設定されていなくてもよい。別の例として、分割及び組み合わせ等の適切な変形及び調整が前述の表に基づいて行われ得る。前述の表のタイトルに示されているパラメータの名称は、代替的に、通信装置によって理解可能な他の名称であってもよく、パラメータの値又は表現方法は、代替的に、通信装置によって理解可能な他の値又は表現方法であり得る。前述のテーブルの実施の間に、配列、キュー、コンテナ、スタック、リニアテーブル、ポインタ、リンクリスト、ツリー、グラフ、構造、クラス、パイル又はハッシュテーブル等の別のデータ構造が代替的に用いられ得る。

本願における「事前定義」は、「定義」、「事前定義」、「記憶」、「事前記憶」、「事前交渉」、「事前設定」、「組み込み」又は「事前焼き付け」と理解され得る。

当業者であれば、本明細書に開示の実施形態のユニット及びアルゴリズムステップと組み合わせて、本願を電子ハードウェア又はコンピュータソフトウェアと電子ハードウェアとの組み合わせによって実施できることを認識し得る。機能がハードウェア又はソフトウェアで実行されるかどうかは、技術的解決策の特定の用途及び設計上の制約条件に依存する。当業者であれば、説明した機能を各特定の用途のために実施するために異なる方法を用いり得るが、その実施は本願の範囲を超えると考えるべきではない。

簡便且つ簡潔な説明のために、前述のシステム、装置及びユニットの詳細な作業プロセスについて、前述の方法の実施形態における対応するプロセスが参照され得ることが当業者には明確に分かる。詳細についてはここでは再度説明しない。

前述の説明は、本願の特定の実施にすぎず、本願の保護範囲を限定することを意図としていない。本願で開示の技術的範囲内で当業者が容易に把握できる変形又は置換は、本願の保護範囲に含まれるものとする。したがって、本願の保護範囲は、特許請求の範囲の保護範囲に従うものとする。

Claims

データ伝送方法であって、
物理層プロトコルデータユニット（ＰＰＤＵ）を受信することであって、該ＰＰＤＵはシグナリングフィールドを含み、該シグナリングフィールドはプリアンブルパンクチャリング表示情報を含み、該プリアンブルパンクチャリング表示情報は１つ以上のインジケータを含み、１つのインジケータは１つのプリアンブルパンクチャリング情報に対応し、該プリアンブルパンクチャリング情報はプリアンブルパンクチャリングのサイズ及び位置を含むか又はプリアンブルパンクチャリングがなく、該シグナリングフィールドは帯域幅フィールドをさらに含み、該帯域幅フィールドはデータパケットの帯域幅を示す帯域幅表示情報を含み、
前記データパケットの帯域幅が１６０ＭＨｚの帯域幅の場合、前記プリアンブルパンクチャリング表示情報は第１のインジケータ及び第２のインジケータを含み、
前記第１のインジケータは、前記１６０ＭＨｚの帯域幅における最低周波数の８０ＭＨｚサブチャネルにおけるプリアンブルパンクチャリング情報を示し、
前記第２のインジケータは、前記１６０ＭＨｚの帯域幅における最高周波数の８０ＭＨｚサブチャネルにおけるプリアンブルパンクチャリング情報を示す、
ことと、
前記プリアンブルパンクチャリング表示情報に基づいて前記データパケットを送信又は受信することと、
を含む方法。
前記インジケータのうちの１つは、１６０ＭＨｚチャネルにおけるプリアンブルパンクチャリング情報のうち、
前記１６０ＭＨｚチャネルにおける２０ＭＨｚサブチャネル、
前記１６０ＭＨｚチャネルにおける任意の２つの２０ＭＨｚサブチャネルによって形成される４０ＭＨｚサブチャネル、
前記１６０ＭＨｚチャネルにおける任意の３つの２０ＭＨｚサブチャネルによって形成される６０ＭＨｚサブチャネル、
前記１６０ＭＨｚチャネルにおける任意の４つの２０ＭＨｚサブチャネルによって形成される８０ＭＨｚサブチャネル、又は
前記１６０ＭＨｚチャネルにプリアンブルパンクチャリングがないこと、
の１つ以上を示す、請求項１に記載の方法。
前記１６０ＭＨｚチャネルは最高周波数の８０ＭＨｚサブチャネル及び最低周波数の８０ＭＨｚサブチャネルを含み、前記インジケータのうちの１つは、前記１６０ＭＨｚチャネルにおけるプリアンブルパンクチャリング情報のうちの、
前記最高周波数の８０ＭＨｚサブチャネルにおける中間周波数の４０ＭＨｚサブチャネル又は前記最低周波数の８０ＭＨｚサブチャネルにおける中間周波数の４０ＭＨｚサブチャネルを示す、請求項２に記載の方法。
前記データパケットの帯域幅が３２０ＭＨｚの帯域幅の場合、前記プリアンブルパンクチャリング表示情報は第１のインジケータ及び第２のインジケータを含み、
前記第１のインジケータは、前記３２０ＭＨｚの帯域幅における最低周波数の１６０ＭＨｚサブチャネルにおけるプリアンブルパンクチャリング情報を示し、
前記第２のインジケータは、前記３２０ＭＨｚの帯域幅における最高周波数の１６０ＭＨｚサブチャネルにおけるプリアンブルパンクチャリング情報を示す、
請求項１に記載の方法。
前記第１のインジケータ及び／又は前記第２のインジケータは、８０ＭＨｚサブチャネルにおけるプリアンブルパンクチャリング情報のうち、
前記８０ＭＨｚサブチャネルにおける２０ＭＨｚ周波数範囲、
前記８０ＭＨｚサブチャネルにおける任意の２つの２０ＭＨｚ周波数範囲によって形成される４０ＭＨｚ周波数範囲、
前記８０ＭＨｚサブチャネルにおける任意の３つの２０ＭＨｚ周波数範囲によって形成される６０ＭＨｚ周波数範囲、又は
前記８０ＭＨｚサブチャネルにプリアンブルパンクチャリングがないこと、
の１つ以上を示す、請求項１に記載の方法。
前記データパケットの帯域幅が２４０ＭＨｚの帯域幅の場合、前記プリアンブルパンクチャリング表示情報は第１のインジケータ及び第２のインジケータを含み、
前記第１のインジケータは、前記２４０ＭＨｚの帯域幅における最低周波数の１６０ＭＨｚサブチャネルにおけるプリアンブルパンクチャリング情報を示し、
前記第２のインジケータは、前記２４０ＭＨｚの帯域幅における最高周波数の８０ＭＨｚサブチャネルにおけるプリアンブルパンクチャリング情報を示す、
請求項１に記載の方法。
前記プリアンブルパンクチャリング表示情報は第３のインジケータをさらに含み、該第３のインジケータは前記１６０ＭＨｚの帯域幅におけるプリアンブルパンクチャリング情報を示す、請求項１に記載の方法。
前記プリアンブルパンクチャリング表示情報は第４のインジケータ及び第５のインジケータをさらに含み、
前記第４のインジケータは前記１６０ＭＨｚの帯域幅における第１のホールのプリアンブルパンクチャリング情報を示し、
前記第５のインジケータは、前記１６０ＭＨｚの帯域幅における第２のホールのプリアンブルパンクチャリング情報を示す、
請求項１に記載の方法。
前記プリアンブルパンクチャリング表示情報は第６のインジケータ及び第７のインジケータをさらに含み、
前記第６のインジケータはプリアンブルパンクチャリングのサイズを示し、
前記第７のインジケータはプリアンブルパンクチャリングの位置を示す、
請求項１に記載の方法。
前記第６のインジケータによって示されるプリアンブルパンクチャリングのサイズは２０ＭＨｚであり、前記プリアンブルパンクチャリングの位置は、前記データパケットの帯域幅における２０ＭＨｚサブチャネルを含み、
前記第６のインジケータによって示されるプリアンブルパンクチャリングのサイズは４０ＭＨｚであり、前記プリアンブルパンクチャリングの位置は、前記データパケットの帯域幅における任意の２つの２０ＭＨｚサブチャネルによって形成される４０ＭＨｚサブチャネルを含み、
前記第６のインジケータによって示されるプリアンブルパンクチャリングのサイズは６０ＭＨｚであり、前記プリアンブルパンクチャリングの位置は、前記データパケットの帯域幅における任意の３つの２０ＭＨｚサブチャネルによって形成される６０ＭＨｚサブチャネルを含み、及び／又は
前記第６のインジケータによって示されるプリアンブルパンクチャリングのサイズは８０ＭＨｚであり、前記プリアンブルパンクチャリングの位置は、前記データパケットの帯域幅における任意の４つの２０ＭＨｚサブチャネルによって形成される８０ＭＨｚサブチャネルを含む、
請求項９に記載の方法。
前記第６のインジケータ又は前記第７のインジケータは、プリアンブルパンクチャリングがないことをさらに示す、請求項１０に記載の方法。
前記プリアンブルパンクチャリング表示情報に基づいて前記データパケットを送信又は受信することは、前記データパケットが非直交周波数分割多元接続（非ＯＦＤＭＡ）モードで送信される場合に行われる、請求項２に記載の方法。
前記方法は、
前記データパケットが直交周波数分割多元接続（ＯＦＤＭＡ）モードで送信される場合に、リソースユニット割り当てサブフィールドに基づいて前記データパケットを送信又は受信すること、
をさらに含む、請求項１に記載の方法。
前記方法は、
伝送モード表示情報を受信することであって、該伝送モード表示情報は、前記データパケットの伝送モードを示す、こと、
をさらに含む、請求項１２に記載の方法。
前記リソースユニット割り当てサブフィールドはリソースユニットインジケータ及びリソースユニットアグリゲーションインジケータを含み、
前記リソースユニットインジケータによって示される第１のリソースユニットが２×９９６トーンのリソースユニットの場合、前記リソースユニットアグリゲーションインジケータは、リソースユニットアグリゲーションのうち、
リソースユニットが前記第１のリソースユニットと集約されないこと、
第２のリソースユニットが前記第１のリソースユニットと集約されることであって、該第２のリソースユニットは、前記第１のリソースユニットに隣接するか又は隣接しない４８４トーンのリソースユニットである、こと、
第３のリソースユニットが前記第１のリソースユニットと集約されることであって、該第３のリソースユニットは、前記第１のリソースユニットの低周波数に隣接する９９６トーンのリソースユニットであるか又は前記第１のリソースユニットの高周波数に隣接する９９６トーンのリソースユニットである、こと、又は、
第２のリソースユニット及び第３のリソースユニットが前記第１のリソースユニットと集約されること、
の１つ以上を示す、請求項１３記載の方法。
リソースユニットインジケータによって示される第１のリソースユニットが９９６トーンのリソースユニットの場合、リソースユニットアグリゲーションインジケータは、リソースユニットアグリゲーションのうち、
リソースユニットが前記第１のリソースユニットと集約されないこと、又は、
第２のリソースユニットが前記第１のリソースユニットと集約されることであって、該第２のリソースユニットは前記第１のリソースユニットに隣接するか又は隣接しない４８４トーンリソースユニットである、こと、
の１つ以上を示す、請求項１３に記載の方法。
プロセッサ、メモリ及びトランシーバを含むデータ伝送装置であって、
前記トランシーバはプリアンブルパンクチャリング表示情報を受信し、該プリアンブルパンクチャリング表示情報に基づいてデータパケットを送信するか又は受信するように構成され、該プリアンブルパンクチャリング表示情報は、該データパケットのプリアンブルパンクチャリング情報を示し、
前記メモリはプログラムコードを記憶するように構成され、
前記プロセッサは、前記メモリから前記プログラムコードを呼び出して、請求項１乃至１６のいずれか一項に記載の方法を行うように構成されている、データ伝送装置。
データ伝送装置であって、
物理層プロトコルデータユニット（ＰＰＤＵ）を受信するように構成された通信ユニットであって、該ＰＰＤＵはシグナリングフィールドを含み、該シグナリングフィールドはプリアンブルパンクチャリング表示情報を含み、該プリアンブルパンクチャリング表示情報は１つ以上のインジケータを含み、１つのインジケータは１つのプリアンブルパンクチャリング情報に対応し、該プリアンブルパンクチャリング情報はプリアンブルパンクチャリングのサイズ及び位置を含むか又はプリアンブルパンクチャリングがなく、該シグナリングフィールドは帯域幅フィールドをさらに含み、該帯域幅フィールドはデータパケットの帯域幅を示す帯域幅表示情報を含み、
前記データパケットの帯域幅が１６０ＭＨｚの帯域幅の場合、前記プリアンブルパンクチャリング表示情報は第１のインジケータ及び第２のインジケータを含み、
前記第１のインジケータは、前記１６０ＭＨｚの帯域幅における最低周波数の８０ＭＨｚサブチャネルにおけるプリアンブルパンクチャリング情報を示し、
前記第２のインジケータは、前記１６０ＭＨｚの帯域幅における最高周波数の８０ＭＨｚサブチャネルにおけるプリアンブルパンクチャリング情報を示す、
通信ユニットと、
前記プリアンブルパンクチャリング表示情報に基づいて複数の割り当てリソースユニットを決定するように構成された処理ユニットと、
を含み、
前記通信ユニットは、前記複数の割り当てリソースユニットに基づいて前記データパケットを送信又は受信するようさらに構成されている、データ伝送装置。
前記インジケータのうちの１つは、１６０ＭＨｚチャネルにおけるプリアンブルパンクチャリング情報のうち、
前記１６０ＭＨｚチャネルにおける２０ＭＨｚサブチャネル、
前記１６０ＭＨｚチャネルにおける任意の２つの２０ＭＨｚサブチャネルによって形成される４０ＭＨｚサブチャネル、
前記１６０ＭＨｚチャネルにおける任意の３つの２０ＭＨｚサブチャネルによって形成される６０ＭＨｚサブチャネル、
前記１６０ＭＨｚチャネルにおける任意の４つの２０ＭＨｚサブチャネルによって形成される８０ＭＨｚサブチャネル、又は
前記１６０ＭＨｚチャネルにプリアンブルパンクチャリングがないこと、
の１つ以上を示す、請求項１８に記載の装置。
前記１６０ＭＨｚチャネルは最高周波数の８０ＭＨｚサブチャネル及び最低周波数の８０ＭＨｚサブチャネルを含み、前記インジケータのうちの１つは、前記１６０ＭＨｚチャネルにおけるプリアンブルパンクチャリング情報のうち、
前記最高周波数の８０ＭＨｚサブチャネルにおける中間周波数の４０ＭＨｚサブチャネル又は前記最低周波数の８０ＭＨｚサブチャネルにおける中間周波数の４０ＭＨｚサブチャネルを示す、請求項１９に記載の装置。
前記データパケットの帯域幅が３２０ＭＨｚの帯域幅の場合、前記プリアンブルパンクチャリング表示情報は第１のインジケータ及び第２のインジケータを含み、
前記第１のインジケータは、前記３２０ＭＨｚの帯域幅における最低周波数の１６０ＭＨｚサブチャネルにおけるプリアンブルパンクチャリング情報を示し、
前記第２のインジケータは、前記３２０ＭＨｚの帯域幅における最高周波数の１６０ＭＨｚサブチャネルにおけるプリアンブルパンクチャリング情報を示す、
請求項１８に記載の装置。
前記第１のインジケータ及び／又は前記第２のインジケータは、８０ＭＨｚサブチャネルにおけるプリアンブルパンクチャリング情報のうち、
前記８０ＭＨｚサブチャネルにおける２０ＭＨｚ周波数範囲、
前記８０ＭＨｚサブチャネルにおける任意の２つの２０ＭＨｚ周波数範囲によって形成される４０ＭＨｚ周波数範囲、
前記８０ＭＨｚサブチャネルにおける任意の３つの２０ＭＨｚ周波数範囲によって形成される６０ＭＨｚ周波数範囲、又は
前記８０ＭＨｚサブチャネルにプリアンブルパンクチャリングがないこと、
の１つ以上を示す、請求項１８に記載の装置。
前記データパケットの帯域幅が２４０ＭＨｚの帯域幅の場合、前記プリアンブルパンクチャリング表示情報は第１のインジケータ及び第２のインジケータを含み、
前記第１のインジケータは、前記２４０ＭＨｚの帯域幅における最低周波数の１６０ＭＨｚサブチャネルにおけるプリアンブルパンクチャリング情報を示し、
前記第２のインジケータは、前記２４０ＭＨｚの帯域幅における最高周波数の８０ＭＨｚサブチャネルにおけるプリアンブルパンクチャリング情報を示す、
請求項１８に記載の装置。
前記プリアンブルパンクチャリング表示情報は第３のインジケータをさらに含み、該第３のインジケータは前記１６０ＭＨｚの帯域幅におけるプリアンブルパンクチャリング情報を示す、請求項１８に記載の装置。
前記プリアンブルパンクチャリング表示情報は第４のインジケータ及び第５のインジケータをさらに含み、
前記第４のインジケータは、前記１６０ＭＨｚの帯域幅における第１のホールのプリアンブルパンクチャリング情報を示し、
前記第５のインジケータは、前記１６０ＭＨｚの帯域幅における第２のホールのプリアンブルパンクチャリング情報を示す、
請求項１８に記載の装置。
前記プリアンブルパンクチャリング表示情報は第６のインジケータ及び第７のインジケータをさらに含み、
前記第６のインジケータはプリアンブルパンクチャリングのサイズを示し、
前記第７のインジケータはプリアンブルパンクチャリングの位置を示す、
請求項１８に記載の装置。
前記第６のインジケータによって示されるプリアンブルパンクチャリングのサイズは２０ＭＨｚであり、前記プリアンブルパンクチャリングの位置は、前記データパケットの帯域幅における２０ＭＨｚサブチャネルを含み、
前記第６のインジケータによって示されるプリアンブルパンクチャリングのサイズは４０ＭＨｚであり、前記プリアンブルパンクチャリングの位置は、前記データパケットの帯域幅における任意の２つの２０ＭＨｚサブチャネルによって形成される４０ＭＨｚサブチャネルを含み、
前記第６のインジケータによって示されるプリアンブルパンクチャリングのサイズは６０ＭＨｚであり、前記プリアンブルパンクチャリングの位置は、前記データパケットの帯域幅における任意の３つの２０ＭＨｚサブチャネルによって形成される６０ＭＨｚサブチャネルを含み、及び／又は
前記第６のインジケータによって示されるプリアンブルパンクチャリングのサイズは８０ＭＨｚであり、前記プリアンブルパンクチャリングの位置は、前記データパケットの帯域幅における任意の４つの２０ＭＨｚサブチャネルによって形成される８０ＭＨｚサブチャネルを含む、
請求項２６に記載の装置。
前記第６のインジケータ又は前記第７のインジケータは、プリアンブルパンクチャリングがないことをさらに示す、請求項２７に記載の装置。
前記処理ユニットは、前記データパケットが非直交周波数分割多元接続（非ＯＦＤＭＡ）モードで送信される場合に、前記プリアンブルパンクチャリング表示情報に基づいて前記複数の割り当てリソースユニットを決定する動作を行うように構成されている、請求項１９に記載の装置。
前記処理ユニットは、前記データパケットが直交周波数分割多元接続（ＯＦＤＭＡ）モードで送信される場合に、リソースユニット割り当てサブフィールドに基づいて前記複数の割り当てリソースユニットを決定するようさらに構成されている、請求項１８に記載の装置。
前記通信ユニットは伝送モード表示情報を受信するようさらに構成され、該伝送モード表示情報は、前記データパケットの伝送モードを示す、請求項３０に記載の装置。
前記リソースユニット割り当てサブフィールドはリソースユニットインジケータ及びリソースユニットアグリゲーションインジケータを含み、
前記リソースユニットインジケータによって示される第１のリソースユニットが２×９９６トーンのリソースユニットの場合、前記リソースユニットアグリゲーションインジケータは、リソースユニットアグリゲーションのうち、
リソースユニットが前記第１のリソースユニットと集約されないこと、
第２のリソースユニットが前記第１のリソースユニットと集約されることであって、該第２のリソースユニットは、前記第１のリソースユニットに隣接するか又は隣接しない４８４トーンのリソースユニットである、こと、
第３のリソースユニットが前記第１のリソースユニットと集約されることであって、該第３のリソースユニットは、前記第１のリソースユニットの低周波数に隣接する９９６トーンのリソースユニットであるか又は前記第１のリソースユニットの高周波数に隣接する９９６トーンのリソースユニットである、こと、又は、
第２のリソースユニット及び第３のリソースユニットが前記第１のリソースユニットと集約されること、
の１つ以上を示す、請求項３０に記載の装置。
リソースユニットインジケータによって示される第１のリソースユニットが９９６トーンのリソースユニットの場合、リソースユニットアグリゲーションインジケータは、リソースユニットアグリゲーションのうち、
リソースユニットが前記第１のリソースユニットと集約されないこと、又は、
第２のリソースユニットが前記第１のリソースユニットと集約されることであって、該第２のリソースユニットは前記第１のリソースユニットに隣接するか又は隣接しない４８４トーンリソースユニットである、こと、
の１つ以上を示す、請求項３０に記載の装置。
プログラムであって、当該プログラムがコンピュータによって実行された場合、請求項１乃至１６のいずれか一項に記載の方法が実施される、プログラム。
命令を含むコンピュータ読み取り可能媒体であって、該命令がコンピュータ上で実行された場合、請求項１乃至１６のいずれか一項に記載の方法が実施される、コンピュータ読み取り可能媒体。
