JP7690010B2 - 音響装置およびこれを含む運送装置 - Google Patents

Description

本明細書は音響装置およびこれを含む運送装置に関する。

装置は音響を提供するために別個のスピーカーまたは音響装置を含む。装置にスピーカーを配置する場合、スピーカーが占める空間によって装置のデザインおよび空間配置に制約が伴う問題が発生する。

装置に適用されるスピーカーは、例えば、マグネットおよびコイルを含むアクチュエーターであり得る。アクチュエーターを装置に適用する場合、厚さが厚い欠点がある。よって、薄い厚さを具現することができる圧電素子が注目されている。

圧電素子は、脆性特性によって、外部衝撃によって破損が容易に発生し、これにより音響再生の信頼性が低い問題点がある。そして、フレキシブル装置に圧電素子などのスピーカーを適用する場合、脆性特性によって破損が発生する問題点がある。

したがって、本明細書の発明者らは先に言及した問題点を認識し、音響の音質を向上させることができ、音圧特性を向上させることができる音響装置を具現するための多様な研究および実験を行った。多様な研究および実験によって、音響の音質を向上させることができ、音圧特性を向上させることができる新しい音響装置およびこれを含む運送装置を発明した。

本明細書の実施例による解決課題は、振動部材を振動させて振動または音響を発生させることができ、音響特性および／または音圧特性を向上させることができる音響装置およびこれを含む運送装置を提供することである。

本明細書の実施例による解決課題は先に言及した課題に限定されず、言及しなかった他の課題は以下の記載から当業者に明らかに理解可能であろう。

本明細書の実施例による音響装置は、振動部材と、振動部材の後面に備えられたエンクロージャーと、振動部材およびエンクロージャーの間に備えられた連結部材と、振動部材を振動させる振動装置とを含む。連結部材は、振動部材の縁部を移動可能に支持することができる。

本明細書の実施例による運送装置は、外装材と、外装材を覆う内装材と、外装材、内装材、および外装材と内装材との間のうちの少なくとも一つ以上に備えられた一つ以上の音響発生装置とを含む。一つ以上の音響発生装置は、振動部材と、振動部材の後面に備えられたエンクロージャーと、振動部材およびエンクロージャーの間に備えられた連結部材と、振動部材を振動させる振動装置とを含む。連結部材は振動部材の縁部を移動可能に支持することができる。内装材および外装材のうちの一つ以上は一つ以上の音響発生装置の振動によって振動することができる。

以上で言及した課題解決手段の他に、本明細書の多様な例による具体的な事項は以下の記載内容および図面に含まれている。

本明細書の実施例による音響装置は、表示パネルまたは振動部材を振動させる音響装置を構成することにより、装置の音の進行方向が表示パネルまたは振動部材の前面に向かうように音響を発生させることができる。

本明細書の実施例による音響装置は、装置の前面、後面、および側面に均一な音響特性および／または音圧特性を提供することができる。

本明細書の実施例による音響装置は、振動部材とエンクロージャーとの間に連結部材を構成するので、中低音域帯および／または高音域帯の周波数でピークおよび／またはディップ現象を最小化するかまたは防止することができる。

本明細書の実施例による音響装置は緩衝部材を備えるので、外部衝撃から振動装置を保護することができ、振動装置の運送工程や付着工程で発生し得るクラックなどを改善することができる。

以上で言及した解決しようとする課題、課題解決手段、および効果の内容は特許請求の範囲の必須特徴を特定するものではないので、特許請求の範囲の権利範囲は発明の内容に記載した事項によって限定されない。

本明細書の一実施例による音響装置を示す図である。 図１に示した線Ａ－Ａ’についての断面図である。 本明細書の他の実施例による図１に示した線Ａ－Ａ’についての他の断面図である。 本明細書の他の実施例による分解斜視図である。 本明細書の他の実施例による連結部材の拡大図である。 本明細書の一実施例による振動素子を示す図である。 図６に示した線Ｂ－Ｂ’についての断面図である。 本明細書の他の実施例による振動部を示す斜視図である。 本明細書の他の実施例による振動素子を示す図である。 図９に示した線Ｃ－Ｃ’についての断面図である。 実験例および本明細書の実施例による音響装置の音響出力特性を示す図である。 本明細書の他の実施例による図６に示した線Ｂ－Ｂ’についての他の断面図である。 本明細書の他の実施例による緩衝部材を示す図である。 本明細書の他の実施例による緩衝部材を示す図である。 本明細書の一実施例による運送装置を示す図である。 本明細書の一実施例による運送装置を示す断面図である。

本明細書の利点および特徴、並びにそれらを達成する方法は添付図面に基づいて詳細に後述する多様な例を参照すると明らかになるであろう。しかし、本明細書は以下で開示する一例に限定されるものではなく、互いに異なる多様な形態に具現可能であり、本明細書の一例等はただ本明細書の開示を完全にし、本明細書の技術思想が属する技術分野で通常の知識を有する者に技術思想の範疇を完全に知らせるために提供するものであり、本明細書の技術思想は請求範囲の範疇によってのみ定義される。

本明細書の実施例を説明するための図面に開示した形状、サイズ、比率、角度、個数などは例示的なものなので、本明細書が図示の事項に限定されるものではない。明細書全般にわたって同じ参照符号は同じ構成要素を示す。また、本明細書の説明において、関連した公知の技術についての具体的な説明が本明細書の要旨を不必要にあいまいにする可能性があると判断される場合、その詳細な説明は省略する。

本明細書で言及する「含む」、「有する」、「なる」などを使う場合、「～のみ」を使わない限り、他の部分が付け加わることができる。構成要素を単数で表現した場合、特に明示的な記載事項がない限り、複数を含む場合を含む。

構成要素の解釈において、誤差範囲についての別途の明示的な記載がないと言っても誤差範囲を含むものと解釈する。

位置関係についての説明の場合、例えば「～上に」、「～の上部に」、「～の下部に’、「～のそばに」などのように二つ部分の位置関係を説明する場合、「直ぐ」又は「直接」を使わない限り、二つ部分の間に一つ以上の他の部分が位置することもできる。

時間関係についての説明の場合、例えば、「～の後に」、「～に引き続き」、「～の次に」、「～の前に」などのように時間的に先後関係を説明する場合、「直ぐ」又は「直接」を使わない限り、連続的ではない場合も含むことができる。

第１、第２などを多様な構成要素を敍述するために使うが、これらの構成要素はこれらの用語に限定されない。これらの用語はただ一構成要素を他の構成要素と区別するために使用するものである。よって、以下で言及する第１構成要素は本明細書の技術的思想内で第２構成要素でもあり得る。

本明細書の構成要素の説明において、第１、第２、Ａ、Ｂ、（ａ）、（ｂ）などの用語を使うことができる。このような用語はその構成要素を他の構成要素と区別するためのものであるだけで、その用語によって当該構成要素の本質、順番、順序でまたは個数などが限定されない。ある構成要素が他の構成要素に「連結」、「結合」または「接続」されると記載する場合、その構成要素はその他の構成要素に直接的に連結されるかまたは接続され得るが、特に明示的な記載事項がない限り、間接的に連結されるかまたは接続され得る各構成要素の間に他の構成要素が［介在］されることもできると理解されなければならないであろう。

「少なくとも一つ」という用語は一つ以上のすべての組合せを含むものと理解しなければならないであろう。例えば、「第１、第２および第３構成要素のうちの少なくとも一つ」の意味は、第１、第２又は第３のそれぞれだけでなく、第１、第２および第３のうちで二つ以上の全ての構成要素の組合せを含むと言える。

本明細書の多くの実施例のそれぞれの特徴が部分的にまたは全体的に互いに結合または組合せ可能であり、技術的に多様な連動および駆動が可能であり、各実施例が互いに対して独立的に実施されることもでき、連関関係で一緒に実施されることもできる。

以下、添付図面および実施例に基づいて本明細書の実施例を説明する。図面に示す構成要素のスケールは説明の便宜のために実際とは違うスケールを有するので、図面に示すスケールに限定されない。

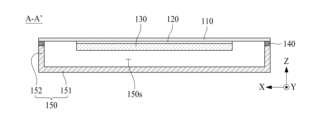

図１は本明細書の一実施例による音響装置を示す斜視図である。図２は図１に示した線Ａ－Ａ’についての断面図である。

図１および図２を参照すると、本明細書の一実施例による音響装置１００は、振動部材１１０および振動装置１３０を含むことができる。

振動部材１１０は、振動装置１３０の振動によって音響を出力することができる。したがって、振動部材１１０は、振動対象物、振動板、振動パネル、音響板、音響出力部材、または音響出力パネルなどであり得るが、本明細書の実施例はこれに限定されない。

振動部材１１０は、透明、半透明、および不透明に構成され得る。本明細書の一実施例による振動部材１１０は、振動によって音響を出力するのに適した材料特性を有する金属材質を含むかまたは非金属材質（または複合非金属材質）を含むことができる。本明細書の実施例による振動部材１１０の金属材質は、ステンレススチール（ｓｔａｉｎｌｅｓｓ ｓｔｅｅｌ）、アルミニウム（Ａｌ）、アルミニウム（Ａｌ）合金、マグネシウム（Ｍｇ）、マグネシウム（Ｍｇ）合金、およびマグネシウムリチウム（Ｍｇ－Ｌｉ）合金のうちのいずれか１種以上の材質を含むことができるが、本明細書の実施例はこれに限定されない。振動部材１１０の非金属材質（または複合非金属材質）は、ガラス、ゴム、プラスチック、カーボン、繊維、皮、木材、布地、および紙のうちの１種以上を含むことができるが、本明細書の実施例はこれに限定されない。例えば、振動部材１１０はＡＢＳ（ａｃｒｙｌｏｎｉｔｒｉｌｅ－ｂｕｔａｄｉｅｎｅ－ｓｔｙｒｅｎｅ）で構成され得るが、本明細書の実施例はこれに限定されない。例えば、ＡＢＳ（ａｃｒｙｌｏｎｉｔｒｉｌｅ－ｂｕｔａｄｉｅｎｅ－ｓｔｙｒｅｎｅ）は耐衝撃性および剛性を有する材料であり得る。

本明細書の一実施例による振動部材１１０は、広告用看板、ポスター、案内板などのアナログサイニジなどのようなサイニジパネルを具現することができる。例えば、振動部材１１０がサイニジパネルを具現する場合、アナログシャイニジは、文章、絵、および記号などのサイニジコンテンツを含むことができる。サイニジコンテンツは視認可能に振動部材１１０に配置され得る。例えば、サイニジコンテンツは、振動部材１１０の第１面（または前面）、および第１面と異なる（または反対の）第２面（または後面）のうちの一つ以上に付着され得る。例えば、サイニジコンテンツは、振動部材１１０の第１面（または前面）、および第１面と異なる（または反対の）第２面（または後面）のうちの一つ以上に直接付着され得る。例えば、サイニジコンテンツは紙などの媒体に印刷され得、サイニジコンテンツが印刷された媒体は振動部材１１０の第１面および第２面のうちの一つ以上に付着され得る。例えば、サイニジコンテンツが振動部材１１０の第２面に付着されるとき、振動部材１１０は透明な材質から構成され得る。

本明細書の一実施例による振動部材１１０は平面構造を有し得る。例えば、振動部材１１０は四角形の板状構造を有し得る。振動部材１１０は、第１方向Ｘに平行な横長、および第１方向Ｘと交差する第２方向Ｙに平行な縦長を有し得る。例えば、振動部材１１０は、横長が縦長よりも相対的に長い長方形を有し得る。しかし、これに限定されず、振動部材１１０は横長と縦長とが同一である正方形を有することもできる。

振動装置１３０は、印加される電気信号（またはボイス信号または音響信号）に応じて自ら振動（または変位または駆動）するように構成されるか、または振動部材（または振動板または振動対象物）を振動（または変位または駆動）させるように構成され得る。例えば、振動装置１３０は、振動構造物、振動器、振動発生素子、振動発生器、音響器、音響素子、音響発生素子、または音響発生器などであり得るが、本明細書の実施例はこれに限定されない。

本明細書の一実施例による振動装置１３０は、圧電特性を有する圧電物質または電気活性物質を含むことができる。振動装置１３０は、圧電物質に印加される電気信号（またはボイス信号または音響信号）による圧電物質の振動（または変位または駆動）によって振動部材１１０を振動（または変位または駆動）させることができる。例えば、振動装置１３０は、圧電効果（ｐｉｅｚｏｅｌｅｃｔｒｉｃ ｅｆｆｅｃｔ）（または圧電特性）によって収縮および／または膨張を交互に繰り返すことによって振動（または変位または駆動）することができる。例えば、振動装置１３０は、逆圧電効果によって収縮および／または膨張を交互に繰り返すことにより、垂直方向（または厚さ方向）（Ｚ）に振動（または変位または駆動）することができる。

本明細書の一実施例による振動装置１３０は接着部材１２０を介して振動部材１１０の第２面に連結または結合され得る。例えば、接着部材１２０は振動部材１１０と振動装置１３０との間に配置され得る。

本明細書の一実施例による接着部材１２０は、密着力または接着力に優れた接着層（または粘着層）を含むことができる。例えば、接着部材１２０は、両面接着テープ、両面接着フォームテープ、両面接着フォームパッド、または粘着シートを含むことができるが、本明細書の実施例はこれに限定されない。例えば、接着部材１２０が粘着シート（または粘着層）を含むとき、接着部材１２０は、プラスチック材質などのベース部材なしに、接着層または粘着層のみを含むことができる。

本明細書の一実施例による接着部材１２０の接着層（または粘着層）は、エポキシ（ｅｐｏｘｙ）、アクリル（ａｃｒｙｌｉｃ）、シリコン（ｓｉｌｉｃｏｎｅ）、またはウレタン（ｕｒｅｔｈａｎｅ）を含むことができるが、本明細書の実施例はこれに限定されない。

本明細書の他の実施例による接着部材１２０の接着層（または粘着層）は、ＰＳＡ（ｐｒｅｓｓｕｒｅ ｓｅｎｓｉｔｉｖｅ ａｄｈｅｓｉｖｅ）、ＯＣＡ（ｏｐｔｉｃａｌｌｙ ｃｌｅａｒ ａｄｈｅｓｉｖｅ）またはＯＣＲ（ｏｐｔｉｃａｌｌｙ ｃｌｅａｒ ｒｅｓｉｎ）を含むことができるが、本明細書の実施例はこれに限定されない。

本明細書の一実施例による音響装置１００は、エンクロージャー１５０および連結部材１４０をさらに含むことができる。

エンクロージャー１５０は、振動部材１１０および振動装置１３０を覆うように振動部材１１０の後面に配置され得る。エンクロージャー１５０は振動装置１３０を収容するための収容空間１５０ｓを有し、一側が開口した箱状を有し得る。また、収容空間１５０ｓの一側の開口は振動部材１１０によってカバーされ、収容空間１５０ｓおよび振動部材１１０の間には所定のエアギャップ（ａｉｒ ｇａｐ）が形成され得る。

本明細書の一実施例によるエンクロージャー１５０は、金属材質または非金属材質（または複合非金属材質）のうちの１種以上の材質を含むことができるが、本明細書の実施例はこれに限定されない。例えば、エンクロージャー１５０は、金属、プラスチック、カーボン、および木材のうちの１種以上の材質を含むことができるが、本明細書の実施例はこれに限定されない。例えば、エンクロージャー１５０は、ハウジング、ケース、外郭ケース、ケース部材、ハウジング部材、キャビネット、密閉部材、密閉キャップ、密閉ボックス、またはサウンドボックスなどであり得るが、本明細書の実施例はこれに限定されない。例えば、エンクロージャー１５０の収容空間１５０ｓは、ギャップ空間、エアギャップ、振動空間、音響空間、振動箱、または密閉空間などであり得るが、本明細書の実施例はこれに限定されない。

本明細書の一実施例によるエンクロージャー１５０は、振動部材１１０の振動の際、振動部材１１０に作用する空気（ａｉｒ）によるインピーダンス成分を一定に維持させることができる。例えば、振動部材１１０の周辺の空気（ａｉｒ）は振動部材１１０の振動に抵抗することになり、周波数によって異なる抵抗およびリアクタンス成分を有するインピーダンス成分として作用する。よって、エンクロージャー１５０は振動装置１３０を取り囲む密閉空間を構成することにより、空気（ａｉｒ）によって振動部材１１０に作用するインピーダンス成分（またはエアインピーダンスまたは弾性インピーダンス）を一定に維持させ、これにより振動部材１１０の振動によって発生する低音域帯の音響特性および／または音圧特性を向上させ、高音域帯音響の音質を向上させることができる。

本明細書の一実施例によるエンクロージャー１５０は、底部１５１および側部１５２を含むことができる。

底部１５１は振動部材１１０の後面に配置され得る。例えば、底部１５１は振動部材１１０の第２面および振動装置１３０を覆うように振動部材１１０の後面に配置され得る。例えば、底部１５１は、振動部材１１０の第２面および振動装置１３０から離隔するように配置され得る。例えば、底部１５１は、プレート、底部、ハウジングプレート、またはハウジング底部などであり得るが、本明細書の実施例はこれに限定されない。

側部１５２は底部１５１の縁端に連結され得る。例えば、側部１５２は連結部材１４０に連結され得る。例えば、側部１５２は底部１５１の縁端から振動部材１１０の厚さ方向に平行な第３方向Ｚに沿ってベンディングされ得る。例えば、側部１５２は、第１側部～第４側部を含むことができる。例えば、側部１５２は、側面、側壁部、ハウジング側面、またはハウジング側壁などであり得るが、本明細書の実施例はこれに限定されない。

側部１５２は底部１５１と一体化し得る。例えば、底部１５１および側部１５２は単一体に一体化し得る。よって、底部１５１上には側部１５２によって取り囲まれる収容空間１５０ｓが備えられ得る。よって、底部１５１および側部１５２は一側が開口した箱状をなし得る。

側部１５２は連結部材１４０を介して振動部材１１０の第２面に連結または結合され得る。例えば、側部１５２は、連結部材１４０を介して振動部材１１０の縁部と連結または結合され得る。例えば、側部１５２は連結部材１４０を介して振動部材１１０の第２面の縁部と連結または結合され得る。

本明細書の一実施例による連結部材１４０は、両面テープまたは両面フォームテープのうちの一つ以上を含むことができるが、本明細書の実施例はこれに限定されない。

本明細書の一実施例による振動装置１３０は音響処理回路から提供される振動駆動信号（または音響信号）に応じて振動して振動部材１１０を振動させることにより、音響を発生させるかまたは出力することができる。

振動部材１１０が平面構造に構成される場合、音響特性および／音圧特性が低下することを認識した。したがって、本明細書の発明者らは音響特性および／音圧特性を改善するための多様な研究および実験を行った。多様な研究および実験によって音響特性および／音圧特性を改善することができる新しい音響装置を発明した。これについて以下で説明する。

図３は本明細書の他の実施例による図１に示した線Ａ－Ａ’についての他の断面図である。図４は本明細書の他の実施例による分解斜視図である。図５は本明細書の他の実施例による連結部材の拡大図である。

図３～図５を参照すると、本明細書の他の実施例による音響装置１００は、振動部材１１０および振動装置１３０を含むことができる。振動部材１１０および振動装置１３０についての説明は図１および図２で説明した内容と実質的に同一であるので、その説明を省略するかまたは手短にする。

本明細書の他の実施例による振動部材１１０は非平面構造に構成され得る。例えば、振動部材１１０は突出部１１１を含むことができる。例えば、突出部１１１は振動部材１１０の末端（または一側）に構成され得る。例えば、突出部１１１は振動部材１１０の第２面から突出し得る。例えば、突出部１１１は振動部材１１０の外周を取り囲むように形成され得る。突出部１１１は振動部材１１０の後面から突出した構成を有し得る。例えば、突出部１１１および振動部材１１０は単一体に一体化し得るが、本明細書の実施例はこれに限定されない。

突出部１１１は振動部材１１０と同じ材質の物質を含むことができるが、本明細書の実施例はこれに限定されない。突出部１１１はリブ（ｒｉｂ）などであり得るが、本明細書の実施例はこれに限定されない。

本明細書の他の実施例によれば、非平面構造の振動部材１１０で構成されるので、振動装置１３０の音響特性および／または音圧特性を改善することができる。例えば、非平面構造の振動部材１１０で構成されるので、振動装置１３０の高音域帯の音響特性および／または音圧特性を改善することができる。例えば、振動部材１１０に突出部１１１が構成されるので、振動装置１３０の高音域帯での音響特性および／または音圧特性を改善することができる。例えば、振動部材１１０に突出部１１１が構成されるので、２ｋＨｚ～４ｋＨｚおよび／または６ｋＨｚの周波数での音響特性および／または音圧特性を改善することができる。

本明細書の他の実施例による振動部材１１０は、複数の固有振動数（または固有周波数）を有するように構成され得る。振動部材１１０は非平面構造を有することにより、複数の固有振動数を有し得る。振動部材１１０は、領域別に異なる複数の固有振動数を有し得る。例えば、振動部材１１０は、振動部材１１０の領域別厚さによって異なる複数の固有振動数を有し得る。

本明細書の他の実施例による音響装置１００は、エンクロージャー１５０および連結部材１４５を含むことができる。エンクロージャー１５０についての説明は図１および図２で説明した内容と実質的に同一であるので、その説明を省略するかまたは手短にする。

本明細書の実施例による連結部材は振動部材１１０とエンクロージャー１５０との間に配置され得る。連結部材によって振動部材１１０とエンクロージャー１５０との間の物理的接触（または摩擦）が発生するので、振動部材１１０とエンクロージャー１５０との間の物理的接触（または摩擦）による騷音（またはノイズ）が発生する問題点がある。よって、中音域帯および／または高音域帯の周波数でピークおよび／またはディップ現象が現れることを認識した。ピークは特定の周波数で音圧が急に上がる現象であり得る。ディップは特定の周波数の発生が抑制されて低い音圧が発生する現象であり得る。ピークおよび／またはディップ現象によって音響装置１００の音響出力特性が低下することがある。よって、本明細書の発明者らは音響装置１００の音響出力特性を向上させることができる多様な研究および実験を行った。多様な研究および実験によって、音響装置１００の音響出力特性を向上させることができる新しい音響装置を発明した。これについては以下で説明する。

本明細書の実施例による連結部材１４５は、振動部材１１０とエンクロージャー１５０との間の振動を吸収することができ、有効振動面積を増やすことができる構造を適用することができる。例えば、振動部材１１０とエンクロージャー１５０との間の連結部材で発生する音波を調節または制御することができずに戻る音波の補強および相殺の現象が発生する。これにより、中音域帯および／または高音域帯の周波数でピークおよび／またはディップ現象が発生する。したがって、本明細書の実施例による連結部材１４５は、振動部材１１０とエンクロージャー１５０との間の連結部材で発生する音波を調節するかまたは制御することができる。

図５を参照すると、本明細書の実施例による連結部材１４５は、エンクロージャー１５０と振動部材１１０との間に配置され得る。例えば、エンクロージャー１５０と振動部材１１０との間に配置された連結部材１４５は、振動部材１１０の振動がエンクロージャー１５０に伝達されることを最小化するかまたは防止するように構成され得る。連結部材１４５は振動の遮断に適した材料特性を有し得る。例えば、連結部材１４５は、振動吸収（または衝撃吸収）のために弾性を有する材質を含むことができる。例えば、連結部材１４５は弾性を有する可撓性材料で構成され得る。本明細書の実施例による連結部材１４５は、ポリウレタン（ｐｏｌｙｕｒｅｔｈａｎｅ）、ポリオレフィン（ｐｏｌｙｏｌｅｆｉｎ）、またはシリコン（ｓｉｌｉｃｏｎｅ）材質で構成され得るが、本明細書の実施例はこれに限定されない。本明細書の実施例による連結部材１４５は、両面ポリウレタン（ｐｏｌｙｕｒｅｔｈａｎｅ）テープ、両面ポリウレタンフォームテープ、両面ゴム（ｒｕｂｂｅｒ）、または両面スポンジ（ｓｐｏｎｇｅ）テープのうちの１種以上を含むことができるが、本明細書の実施例はこれに限定されない。

本明細書の実施例による連結部材１４５は振動部材１１０の縁部を移動可能に支持することができる。連結部材１４５は連結部を含むことができる。連結部は、第１連結部１４５ｃ１および第２連結部１４５ｃ２を含むことができる。例えば、連結部材１４５は、振動部材１１０の縁部を支持する第１連結部１４５ｃ１を含むことができる。例えば、連結部材１４５は、振動部材１１０の縁部を支持する第２連結部１４５ｃ２を含むことができる。例えば、第１連結部１４５ｃ１は第１支持部であり得るが、本明細書の実施例はこれに限定されない。例えば、第２連結部１４５ｃ２は第２支持部であり得るが、本明細書の実施例はこれに限定されない。

本明細書の実施例による振動部材１１０は、連結部材１４５と連結された突出部１１１を含むことができる。例えば、振動部材１１０は、第１連結部１４５ｃ１および突出部１１１を含むことができる。例えば、エンクロージャー１５０は第２連結部１４５ｃ２および側部１５２を含むことができる。例えば、連結部材１４５は振動部材１１０の突出部１１１とエンクロージャー１５０の側部１５２との間に配置され得る。例えば、連結部材１４５は、エンクロージャー１５０の側部１５２の一端（または一側）と突出部１１１の一端（または一側）とを連結するかまたは結合することができる。

第１連結部１４５ｃ１は振動部材１１０と連結され得る。例えば、第１連結部１４５ｃ１は振動部材１１０の突出部１１１と連結され得る。第２連結部１４５ｃ２はエンクロージャー１５０と連結され得る。例えば、第２連結部１４５ｃ２はエンクロージャー１５０の側部１５２と連結され得る。例えば、第１連結部１４５ｃ１および第２連結部１４５ｃ２は弾性を有する材質で構成され得る。例えば、第１連結部１４５ｃ１および第２連結部１４５ｃ２は、シリコン（ｓｉｌｉｃｏｎｅ）、ゴム、またはポリウレタン（ｐｏｌｙｕｒｅｔｈａｎｅ）などの材質で構成され得るが、本明細書の実施例はこれに限定されない。

本明細書の実施例による連結部材１４５は収容空間を含むことができる。例えば、収容空間は、第１収容空間１４５ｓ１および第２収容空間１４５ｓ２を含むことができる。本明細書の実施例による連結部材１４５は溝を含むことができる。例えば、溝は、第１溝１４５ｇ１および第２溝１４５ｇ２を含むことができる。

本明細書の実施例による第１連結部１４５ｃ１は第１収容空間１４５ｓ１を含むことができる。例えば、第１収容空間１４５ｓ１は突出部１１１を収容することができる。第１連結部１４５ｃ１は第１収容空間１４５ｓ１に連結された第１溝１４５ｇ１を含むことができる。突出部１１１は第１連結部１４５ｃ１の第１溝１４５ｇ１に収容され得る。例えば、第１収容空間１４５ｓ１は内部空間または収容部であり得るが、本明細書の実施例はこれに限定されない。例えば、第１溝１４５ｇ１は、第１ホール、収容溝、または収容ホールであり得るが、本明細書の実施例はこれに限定されない。

本明細書の実施例による第２連結部１４５ｃ２は第２収容空間１４５ｓ２を含むことができる。例えば、第２収容空間１４５ｓ２は側部１５２を収容することができる。第２連結部１４５ｃ２は、第２収容空間１４５ｓ２に連結された第２溝１４５ｇ２を含むことができる。エンクロージャー１５０の側部１５２は第２連結部１４５ｃ２の第２溝１４５ｇ２に収容され得る。例えば、第２収容空間１４５ｓ２は内部空間または収容部であり得るが、本明細書の実施例はこれに限定されない。例えば、第２溝１４５ｇ２は、第２ホール、収容溝、または収容ホールであり得るが、本明細書の実施例はこれに限定されない。

例えば、連結部材１４５はベース部１４５ｃを含むことができる。ベース部１４５ｃは第１連結部１４５ｃ１と第２連結部１４５ｃ２との間に備えられ得る。例えば、ベース部１４５ｃは第１連結部１４５ｃ１と第２連結部１４５ｃ２とを連結することができる。

本明細書の他の実施例による連結部材１４５は、振動部材１１０の振動がエンクロージャー１５０に伝達されることを最小化するかまたは防止することができる厚さを有し得る。連結部材１４５は厚さおよび弾性によって振動部材１１０の振動を吸収することにより、振動部材１１０の振動がエンクロージャー１５０に伝達されることを最小化するかまたは防止することができる。また、連結部材１４５は振動部材１１０とエンクロージャー１５０との間の物理的接触（または摩擦）を防止し、これにより振動部材１１０とエンクロージャー１５０との間の物理的接触（または摩擦）による騷音（またはノイズ）の発生を防止することができる。例えば、連結部材１４５は、弾性部材、可撓性部材、ダンピング部材、振動吸収部材、または振動遮断部材などであり得るが、本明細書の実施例はこれに限定されない。

図３および図４を参照すると、本明細書の他の実施例によるエンクロージャー１５０は一つ以上のパターンＰＴをさらに含むことができる。例えば、一つ以上のパターンＰＴは底部１５１に配置され得る。

一つ以上のパターンＰＴは、音響装置内のギャップ空間の空気圧を減少させるために、エンクロージャー１５０の所定の領域に配置され得る。例えば、一つ以上のパターンＰＴは一定の間隔で配置され得る。一つ以上のパターンＰＴは振動装置１３０のサイズに対応して構成され得る。一つ以上のパターンＰＴは振動装置１３０と重畳し得る。例えば、一つ以上のパターンＰＴは振動装置１３０のサイズよりも小さくてもよい。例えば、振動装置１３０が配置された領域から振動装置１３０が配置されなかった領域に行くほど互いに異なるように一つ以上のパターンＰＴが配置され得る。例えば、エンクロージャー１５０の一つ以上のパターンＰＴは振動装置１３０の中央から縁部に行くほど変わるように配置され得る。一つ以上のパターンＰＴは同じ間隔で配置され得るが、本明細書の実施例はこれに限定されない。例えば、一つ以上のパターンＰＴは振動装置１３０の中心から縁部に行くほど互いに異なる間隔で形成され得る。例えば、一つ以上のパターンＰＴは振動装置１３０の中心から縁部に行くほど狭い間隔または広い間隔で形成され得る。例えば、一つ以上のパターンＰＴは、溝、ホール、またはスリットであり得るが、本明細書の実施例はこれに限定されない。

本明細書の実施例によれば、エンクロージャー１５０の一つ以上のパターンＰＴは、ギャップ空間の空気圧を減少させることによって低音域帯の帯域を拡張させることができるので、低音域帯の音響特性を改善することができる。例えば、ギャップ空間の圧力（または空気圧）が一つ以上のパターンＰＴによって低下することにより、振動部材１１０とエンクロージャー１５０との間に配置された振動装置１３０の変位量（または曲げ力）が増加することができ、これにより低音域帯の帯域が拡張することができ、低音域帯の音響特性および／または音圧特性が向上することができる。エンクロージャー１５０に一つ以上のパターンＰＴが配置されない場合は、振動装置１３０の振動によって発生する音波（ｓｏｕｎｄ ｗａｖｅ）または音響によってギャップ空間内の空気圧が高くなって低音域帯の音響特性が低下することがある。

本明細書の実施例によれば、エンクロージャー１５０に一つ以上のパターンＰＴを構成することで、振動装置１３０の振動によって音波または音響が発生しても一つ以上のパターンＰＴを通して空気が排出されることができるので、ギャップ空間の空気圧が低くなることができる。これにより、低音域帯の帯域を拡張させることができるので、低音域帯の音響特性を改善することができる。

図４を参照すると、本明細書の実施例による連結部材１４５は開口部ＯＰを含むことができる。開口部ＯＰは信号ケーブル１３２が通過することができる。振動部材１１０とエンクロージャー１５０との間の部分のうち開口部ＯＰを除いた残りの部分の連結部材１４５はシーリングされ得る。

本明細書の実施例による振動装置１３０は音響処理回路から提供される振動駆動信号（または音響信号）に応じて振動して振動部材１１０を振動させることにより、音響を発生させるかまたは出力することができる。非平面構造を有する振動部材１１０の振動によって発生する音響は、振動部材１１０の多様な固有振動数を有する振動によって音圧特性が増加し、再生音域帯域が拡張することができる。

本明細書の実施例による音響装置１００の振動部材１１０は突出部１１１をさらに含むことにより、音響装置１００の音響出力特性を改善することができ、ピークおよび／またはディップ現象を改善することができ、音響特性をより向上させることができる。ピークは特定の周波数で音圧が急に上がる現象であり得る。ディップは特定の周波数の発生が抑制されて低い音圧が発生する現象であり得る。ピークおよび／またはディップ現象によって音響装置１００の音響出力特性が低下することがある。本明細書の他の実施例によれば、振動部材１１０に突出部１１１が構成されることにより、高音域帯でのピークおよび／またはディップ現象が改善されるので、高音域帯での音響特性および／または音圧特性がより改善することができる。低音域帯は５００Ｈｚ以下の周波数範囲であり得、中音域帯は５００Ｈｚ～２ｋＨｚの周波数範囲であり得、高音域帯は２ｋＨｚ～２０ｋＨｚの周波数範囲であり得る。低音域帯、中音域帯、および高音域帯の周波数範囲が本明細書の内容を限定するものではない。

本明細書の実施例による連結部材１４５は振動部材１１０の振動を吸収することにより、振動部材１１０の振動がエンクロージャー１５０に伝達されることを最小化するかまたは防止することができる。本明細書の実施例による連結部材１４５は振動部材１１０とエンクロージャー１５０との間の振動を吸収することができ、有効振動面積を増やすことができるので、中低音域帯および／または高音域帯の周波数でピークおよび／またはディップ現象を最小化するかまたは防止することができる。本明細書の実施例による連結部材１４５は振動部材１１０の縁部で移動可能に支持するので、中低音域帯および／または高音域帯の周波数でピークおよび／またはディップ現象を最小化するかまたは防止することができる。

図６は本明細書の一実施例による振動素子を示す図である。図７は図６に示した線Ｂ－Ｂ’についての断面図である。

図６および図７を参照すると、本明細書の一実施例による振動装置１３０は一つ以上の振動素子１３１を含むことができる。

本明細書の一実施例による一つ以上の振動素子１３１は、第１方向Ｘに平行な第１長さ、および第１方向Ｘと交差する第２方向Ｙに平行な第２長さを有する四角形を有し得る。例えば、一つ以上の振動素子１３１は、第１長さと第２長さとが同一である正方形を有し得る。しかし、これに限定されず、一つ以上の振動素子１３１は、第１長さおよび第２長さのいずれか一方が他方よりも大きい長方形、非方形、円形、または楕円形を有し得る。

本明細書の一実施例による振動素子１３１は、振動部１３１ａ、第１電極部１３１ｂ、および第２電極部１３１ｃを含むことができる。

振動部１３１ａは圧電効果を有する圧電物質または電気活性物質を含むことができる。例えば、圧電物質は、外力によって結晶構造に圧力またはねじれ現象が作用して、陽（＋）イオンと陰（－）イオンの相対的な位置変化による誘電分極によって電位差が発生し、反対に印加される電圧による電界によって振動が発生する特性を有し得る。振動部１３１ａは、振動層、圧電層、圧電物質層、電気活性層、圧電物質部、電気活性部、圧電構造物、圧電複合層、圧電複合体、または圧電セラミック複合体などであり得るが、本明細書の実施例はこれに限定されない。振動部１３１ａは、透明、半透明、または不透明圧電物質からなり得るので、振動部１３１ａは、透明、透明、または不透明であり得る。

振動部１３１ａは無機物質部で構成され得る。無機物質部は圧電効果を含む圧電物質、複合圧電物質、または電気活性物質を含むことができる。

本明細書の一実施例による振動部１３１ａは相対的に高い振動の具現が可能なセラミック系の物質からなるかペロブスカイト（ｐｅｒｏｖｓｋｉｔｅ）系の結晶構造を有する圧電セラミックからなり得る。ペロブスカイト結晶構造は圧電および逆圧電効果を有し、配向性を有する板状の構造を有し得る。ペロブスカイト結晶構造はＡＢＯ_３の化学式で表現され、Ａサイトは２価の金属元素からなり、Ｂサイトは４価の金属元素からなり得る。本明細書の実施例として、ＡＢＯ_３の化学式で、ＡサイトおよびＢサイトはカチオン（ｃａｔｉｏｎｓ）であることができ、Ｏはアニオン（ａｎｉｏｎｓ）であり得る。例えば、複数の第１部分１３１ａ１のそれぞれは、ＰｂＴｉＯ_３、ＰｂＺｒＯ_３、ＰｂＺｒＴｉＯ_３、ＢａＴｉＯ_３、およびＳｒＴｉＯ_３のうちの少なくとも１種以上を含むことができるが、本明細書の実施例はこれに限定されるものではない。

圧電セラミックは単結晶構造を有する単結晶セラミックで構成され得るかまたは多結晶構造を有するセラミック物質または多結晶セラミックで構成され得る。単結晶セラミックの圧電物質は、α－ＡｌＰＯ_４、α－ＳｉＯ_２、ＬｉＮｂＯ_３、Ｔｂ_２（ＭｏＯ_４）_３、Ｌｉ_２Ｂ_４Ｏ_７、またはＺｎＯを含むことができるが、本明細書の実施例はこれに限定されない。多結晶セラミックの圧電物質は、鉛（Ｐｂ）、ジルコニウム（Ｚｒ）、およびチタン（Ｔｉ）を含むＰＺＴ（ｌｅａｄ ｚｉｒｃｏｎａｔｅ ｔｉｔａｎａｔｅ）系物質、または鉛（Ｐｂ）、ジルコニウム（Ｚｒ）、ニッケル（Ｎｉ）、およびニオビウム（Ｎｂ）を含むＰＺＮＮ（ｌｅａｄ ｚｉｒｃｏｎａｔｅ ｎｉｃｋｅｌ ｎｉｏｂａｔｅ）系物質を含むことができるが、本明細書の実施例はこれに限定されない。

他の例によれば、振動部１３１ａは、鉛（Ｐｂ）を含まないＣａＴｉＯ_３、ＢａＴｉＯ_３、およびＳｒＴｉＯ_３のうちの少なくとも１種以上を含むことができるが、本明細書の実施例はこれに限定されない。

第１電極部１３１ｂは振動部１３１ａの第１面（または上面）に配置され得る。第１電極部１３１ｂは複数の第１部分１３１ａ１のそれぞれの第１面および複数の第２部分１３１ａ２のそれぞれの第１面に共通して配置または結合され得るし、複数の第１部分１３１ａ１のそれぞれの第１面と電気的に連結され得る。例えば、第１電極部１３１ｂは振動部１３１ａの第１面全体に配置された全電極の形態を有し得る。例えば、第１電極部１３１ｂは振動部１３１ａと実質的に同じ形態を有し得るが、本明細書の実施例はこれに限定されない。

本明細書の一実施例による第１電極部１３１ｂは、透明導電性物質、半透明導電性物質、または不透明導電性物質からなり得る。例えば、透明または半透明導電性物質は、ＩＴＯ（ｉｎｄｉｕｍ ｔｉｎ ｏｘｉｄｅ）またはＩＺＯ（ｉｎｄｉｕｍ ｚｉｎｃ ｏｘｉｄｅ）を含むことができるが、本明細書の実施例はこれに限定されない。不透明導電性物質は、金（Ａｕ）、銀（Ａｇ）、白金（Ｐｔ）、パラジウム（Ｐｄ）、モリブデン（Ｍｏ）、マグネシウム（Ｍｇ）、カーボン（ｃａｒｂｏｎ）、またはガラスフリット（ｇｌａｓｓ ｆｒｉｔ）を含む銀（Ａｇ）などを含むかまたはこれらの合金からなり得るが、本明細書の実施例はこれに限定されない。例えば、第１電極部１３１ｂは、振動部１３１ａの電気的特性および／または振動特性を向上させるために、比抵抗の低い銀（Ａｇ）を含むことができる。例えば、カーボンはカーボンブラック（ｃａｒｂｏｎ ｂｌａｃｋ）、ケッチェンブラック（ｋｅｔｊｅｎ ｂｌａｃｋ）、カーボンナノチューブ、およびグラファイトを含む炭素材料であり得るが、本明細書の実施例はこれに限定されない。

第２電極部１３１ｃは振動部１３１ａの第１面と異なる（または反対の）第２面（または背面）上に配置され得る。第２電極部１３１ｃは複数の第１部分１３１ａ１のそれぞれの第２面および複数の第２部分１３１ａ２のそれぞれの第２面に共通して配置または結合され得、複数の第１部分１３１ａ１のそれぞれの第２面と電気的に連結され得る。例えば、第２電極部１３１ｃは振動部１３１ａの第２面の全体に配置された全電極の形態を有し得る。例えば、第２電極部１３１ｃは振動部１３１ａと同じ形態を有し得るが、本明細書の実施例はこれに限定されない。本明細書の一実施例による第２電極部１３１ｃは、透明導電性物質、半透明導電性物質、または不透明導電性物質からなり得る。例えば、第２電極部１３１ｃは第１電極部１３１ｂと同じ物質からなり得るが、本明細書の実施例はこれに限定されない。他の例によれば、第２電極部１３１ｃは第１電極部１３１ｂと異なる物質で構成され得る。

振動部１３１ａは一定の温度雰囲気または高温から常温に変化する温度雰囲気で第１電極部１３１ｂおよび第２電極部１３１ｃに印加される一定の電圧によって分極化（またはポーリング）し得るが、本明細書の実施例はこれに限定されない。例えば、振動部１３１ａは、外部から第１電極部１３１ｂおよび第２電極部１３１ｃに印加される音響信号（またはボイス信号）による逆圧電効果によって収縮および／または膨張を交互に繰り返すことによって振動することができる。例えば、振動部１３１ａは第１電極部１３１ｂおよび第２電極部１３１ｃによる垂直方向の振動および平面方向の振動によって振動することができる。振動部１３１ａの平面方向の収縮および／または膨張によって振動部材（または振動板または振動対象物）の変位（または振動または駆動）を増加させることができ、これにより振動装置の振動特性をより向上させることができる。

本明細書の一実施例による振動素子１３１は、第１カバー部材１３１ｄおよび第２カバー部材１３１ｅをさらに含むことができる。

第１カバー部材１３１ｄは振動素子１３１の第１面に配置され得る。例えば、第１カバー部材１３１ｄは第１電極部１３１ｂを覆うように構成され得る。よって、第１カバー部材１３１ｄは第１電極部１３１ｂを保護することができる。

第２カバー部材１３１ｅは振動素子１３１の第２面に配置され得る。例えば、第２カバー部材１３１ｅは第２電極部１３１ｃを覆うように構成され得る。よって、第２カバー部材１３１ｅは第２電極部１３１ｃを保護することができる。

本明細書の一実施例による第１カバー部材１３１ｄおよび第２カバー部材１３１ｅのそれぞれは、プラスチック、繊維、カーボン、および木材のうちの一つ以上の材質を含むことができるが、本明細書の実施例はこれに限定されない。例えば、第１カバー部材１３１ｄおよび第２カバー部材１３１ｅのそれぞれは同一であるかまたは相異なる材質を含むことができる。例えば、第１カバー部材１３１ｄおよび第２カバー部材１３１ｅのそれぞれは、ポリイミド（ｐｏｌｙｉｍｉｄｅ）フィルムまたはポリエチレンテレフタレート（ｐｏｌｙｅｔｈｙｌｅｎｅ ｔｅｒｅｐｈｔｈａｌａｔｅ）フィルムであり得るが、本明細書の実施例はこれに限定されない。

本明細書の一実施例による第１カバー部材１３１ｄは第１接着層１３１ｆを介して第１電極部１３１ｂに連結または結合され得る。例えば、第１カバー部材１３１ｄは第１接着層１３１ｆを介して行われるフィルムラミネーティング工程によって第１電極部１３１ｂに連結または結合され得る。

本明細書の一実施例による第２カバー部材１３１ｅは第２接着層１３１ｇを介して第２電極部１３１ｃに連結または結合され得る。例えば、第２カバー部材１３１ｅは第２接着層１３１ｇを介して行われるフィルムラミネーティング工程によって第２電極部１３１ｃに連結または結合され得る。

第１接着層１３１ｆは第１電極部１３１ｂと第１カバー部材１３１ｄとの間に配置され得る。第２接着層１３１ｇは第２電極部１３１ｃと第２カバー部材１３１ｅとの間に配置され得る。例えば、第１接着層１３１ｆおよび第２接着層１３１ｇは、振動部１３１ａと第１電極部１３１ｂおよび第２電極部１３１ｃを完全に包むように、第１カバー部材１３１ｄと第２カバー部材１３１ｅとの間に構成され得る。例えば、振動部１３１ａと第１電極部１３１ｂおよび第２電極部１３１ｃは第１接着層１３１ｆと第２接着層１３１ｇとの間に埋め込まれ得るかまたは内蔵され得る。

本明細書の実施例による第１接着層１３１ｆおよび第２接着層１３１ｇのそれぞれは接着性を有しながら圧縮および復元が可能である電気絶縁物質を含むことができる。例えば、第１接着層１３１ｆおよび第２接着層１３１ｇのそれぞれは、エポキシ（ｅｐｏｘｙ）樹脂、アクリル（ａｃｒｙｌｉｃ）樹脂、シリコン（ｓｉｌｉｃｏｎｅ）樹脂、またはウレタン（ｕｒｅｔｈａｎｅ）樹脂を含むことができるが、本明細書の実施例はこれに限定されない。

第１カバー部材１３１ｄおよび第２カバー部材１３１ｅのいずれか一方は接着部材を介して振動部材（または振動板または振動対象物）に付着または結合（または連結）され得る。

本明細書の一実施例によれば、第１カバー部材１３１ｄおよび第２カバー部材１３１ｅのうちのいずれか一方は接着部材を介して振動部材（または振動板または振動対象物）に付着または結合（または連結）され得る。例えば、第１カバー部材１３１ｄおよび第２カバー部材１３１ｅのうちのいずれか一方は、図１および図２を参照して説明したように、接着部材１２０を介して振動部材１１０に付着または結合（または連結）され得る。

本明細書の一実施例による振動素子１３１は、第１電源供給ラインＰＬ１、第２電源供給ラインＰＬ２、およびパッド部１３１ｐをさらに含むことができる。

第１電源供給ラインＰＬ１は第１カバー部材１３１ｄに配置され得る。例えば、第１電源供給ラインＰＬ１は第１電極部１３１ｂと第１カバー部材１３１ｄとの間に配置され、第１電極部１３１ｂと電気的に連結され得る。第１電源供給ラインＰＬ１は第２方向Ｙに沿って長く延び、第１電極部１３１ｂの中央部分と電気的に連結され得る。一実施例として、第１電源供給ラインＰＬ１は異方性導電フィルムを介して第１電極部１３１ｂと電気的に連結され得る。他の実施例として、第１電源供給ラインＰＬ１は第１接着層１３１ｆに含有された導電性物質（または粒子）を介して第１電極部１３１ｂと電気的に連結され得る。

第２電源供給ラインＰＬ２は第２カバー部材１３１ｅに配置され得る。例えば、第２電源供給ラインＰＬ２は第２電極部１３１ｃと第２カバー部材１３１ｅとの間に配置され、第２電極部１３１ｃと電気的に連結され得る。第２電源供給ラインＰＬ２は第２方向Ｙに沿って長く延び、第２電極部１３１ｃの中央部分と電気的に連結され得る。一実施例として、第２電源供給ラインＰＬ２は異方性導電フィルムを介して第２電極部１３１ｃと電気的に連結され得る。他の実施例として、第２電源供給ラインＰＬ２は第２接着層１３１ｇに含有された導電性物質（または粒子）を介して第２電極部１３１ｃと電気的に連結され得る。

本明細書の一実施例によれば、第１電源供給ラインＰＬ１は第２電源供給ラインＰＬ２と重畳しないように配置され得る。第１電源供給ラインＰＬ１が第２電源供給ラインＰＬ２と重畳しないように配置される場合、第１電源供給ラインＰＬ１と第２電源供給ラインＰＬ２との間の短絡不良の問題点を改善することができる。

パッド部１３１ｐは第１電源供給ラインＰＬ１および第２電源供給ラインＰＬ２に電気的に連結され得る。例えば、パッド部１３１ｐは、第１電源供給ラインＰＬ１および第２電源供給ラインＰＬ２のそれぞれの一側（または一端）と電気的に連結されるように、第１カバー部材１３１ｄおよび第２カバー部材１３１ｅのいずれか一方の一側縁部に構成され得る。

本明細書の一実施例によるパッド部１３１ｐは、第１電源供給ラインＰＬ１の一端（または一側）と電気的に連結された第１パッド電極、および第２電源供給ラインＰＬ２の一端（または一側）と電気的に連結された第２パッド電極を含むことができる。

第１パッド電極は第１カバー部材１３１ｄおよび第２カバー部材１３１ｅのいずれか一方の一側縁部に配置され、第１電源供給ラインＰＬ１の一端（または一側）に連結され得る。例えば、第１パッド電極は第１カバー部材１３１ｄおよび第２カバー部材１３１ｅのうちのいずれか一方を貫通して第１電源供給ラインＰＬ１の一端（または一側）と電気的に連結され得る。

第２パッド電極は第１パッド電極に平行に配置され、第２電源供給ラインＰＬ２の一端（または一側）に連結され得る。例えば、第２パッド電極は第１カバー部材１３１ｄおよび第２カバー部材１３１ｅのうちのいずれか一方を貫通して第２電源供給ラインＰＬ２の一端（または一側）と電気的に連結され得る。

本明細書の一実施例によれば、第１電源供給ラインＰＬ１、第２電源供給ラインＰＬ２、およびパッド部１３１ｐのそれぞれは、透明、半透明、または不透明に構成され得る。

本明細書の一実施例によるパッド部１３１ｐは信号ケーブル１３２と電気的に連結され得る。

信号ケーブル１３２は振動素子１３１に配置されたパッド部１３１ｐと電気的に連結され、音響処理回路から提供される振動駆動信号（または音響信号またはボイス信号）を振動素子１３１に供給することができる。本明細書の一実施例による信号ケーブル１３２は、パッド部１３１ｐの第１パッド電極と電気的に連結された第１端子、およびパッド部１３１ｐの第２パッド電極と電気的に連結された第２端子を含むことができる。例えば、信号ケーブル１３２は、フレキシブルプリント回路ケーブル、フレキシブルフラットケーブル、片面フレキシブルプリント回路、片面フレキシブルプリント回路ボード、フレキシブル多層プリント回路、またはフレキシブル多層プリント回路ボードで構成され得るが、本明細書の実施例はこれに限定されない。

音響処理回路は、外部の音響データ生成回路部から提供される音響データに基づいて第１振動駆動信号および第２振動駆動信号を含む交流形態の振動駆動信号を生成することができる。第１振動駆動信号は正極性（＋）の振動駆動信号および負極性（－）の振動駆動信号のうちのいずれか一つであり、第２振動駆動信号は正極性（＋）の振動駆動信号および負極性（－）の振動駆動信号のうちのいずれか一つであり得る。例えば、第１振動駆動信号は、信号ケーブル１３２の第１端子とパッド部１３１ｐの第１パッド電極および第１電源供給ラインＰＬ１を介して第１電極部１３１ｂに供給され得る。第２振動駆動信号は、信号ケーブル１３２の第２端子とパッド部１３１ｐの第２パッド電極および第２電源供給ラインＰＬ２を介して第２電極部１３１ｃに供給され得る。

本明細書の一実施例によれば、信号ケーブル１３２は、透明、半透明、または不透明に構成され得る。

本明細書の一実施例による振動素子１３１は、圧電特性を有する第１部分１３１ａ１とフレキシビリティーを有する第２部分１３１ａ２とが交互に繰り返して連結されることによって薄フィルム状に具現され得る。これにより、振動部材または振動対象物の形状に対応する形状に撓うことができる。例えば、振動素子１３１は、接着部材１２０を介して多様な曲面部を含む振動部材に連結されるかまたは結合されるとき、振動部材１１０の曲面部の形状に沿って曲面形状に撓うことができ、曲面形状に撓っても損傷または破損などの信頼性が低下しない。

図８は本明細書の他の実施例による振動部を示す斜視図である。

本明細書の一実施例による振動部１３１ａは、複数の第１部分１３１ａ１および複数の第２部分１３１ａ２を含むことができる。例えば、複数の第１部分１３１ａ１および複数の第２部分１３１ａ２は第１方向Ｘ（または第２方向Ｙ）に沿って交互に繰り返して配置され得る。例えば、第１方向Ｘは振動部１３１ａの横方向であり得、第２方向Ｙは第１方向Ｘと交差する振動部１３１ａの縦方向であり得るが、本明細書の実施例はこれに限定されない。例えば、第１方向Ｘは振動部１３１ａの縦方向であり得、第２方向Ｙは振動部１３１ａの横方向であり得る。

本明細書の他の実施例による一つ以上の振動素子１３１は柔軟性を有するように構成され得る。例えば、一つ以上の振動素子１３１は曲面を含む非平面形状に撓うように構成され得る。よって、本明細書の一実施例による一つ以上の振動素子１３１は、フレキシブル振動構造物、フレキシブル振動器、フレキシブル振動発生素子、フレキシブル振動発生器、フレキシブル音響器、フレキシブル音響素子、フレキシブル音響発生素子、フレキシブル音響発生器、フレキシブルアクチュエーター、フレキシブルスピーカー、フレキシブル圧電スピーカー、フィルムアクチュエーター、フィルム型圧電複合体アクチュエーター、フィルムスピーカー、フィルム型圧電スピーカー、またはフィルム型圧電複合体スピーカーであり得るが、本明細書の実施例はこれに限定されない。

複数の第１部分１３１ａ１のそれぞれは無機物質部で構成され得る。無機物質部は、圧電効果を有する圧電物質、複合圧電物質、または電気活性物質を含むことができる。

複数の第１部分１３１ａ１のそれぞれは相対的に高い振動の具現が可能なセラミック系物質で構成されるかまたはペロブスカイト（ｐｅｒｏｖｓｋｉｔｅ）系結晶構造を有する圧電セラミックで構成され得る。ペロブスカイト結晶構造は圧電および逆圧電効果を有し、配向性を有する板状の構造であり得る。ペロブスカイト結晶構造はＡＢＯ_３の化学式で表現され、Ａサイトは２価の金属元素からなり得、Ｂサイトは４価の金属元素からなり得る。本明細書の一実施例として、ＡＢＯ_３の化学式で、ＡサイトおよびＢサイトはカチオン（ｃａｔｉｏｎｓ）であり得、Ｏはアニオン（ａｎｉｏｎｓ）であり得る。例えば、複数の第１部分１３１ａ１のそれぞれは、ＰｂＴｉＯ_３、ＰｂＺｒＯ_３、ＰｂＺｒＴｉＯ_３、ＢａＴｉＯ_３、およびＳｒＴｉＯ_３のうちの少なくとも１種以上を含むことができるが、本明細書の実施例はこれに限定されない。

圧電セラミックは、単結晶構造を有する単結晶セラミックで構成され得るかまたは多結晶構造を有するセラミック物質または多結晶セラミックで構成され得る。単結晶セラミックの圧電物質は、α－ＡｌＰＯ_４、α－ＳｉＯ_２、ＬｉＮｂＯ_３、Ｔｂ_２（ＭｏＯ_４）_３、Ｌｉ_２Ｂ_４Ｏ_７、またはＺｎＯを含むことができるが、本明細書の実施例はこれに限定されない。多結晶セラミックの圧電物質は、鉛（Ｐｂ）、ジルコニウム（Ｚｒ）、およびチタン（Ｔｉ）を含むＰＺＴ（ｌｅａｄ ｚｉｒｃｏｎａｔｅ ｔｉｔａｎａｔｅ）系物質、または鉛（Ｐｂ）、ジルコニウム（Ｚｒ）ニッケル（Ｎｉ）、およびニオビウム（Ｎｂ）を含むＰＺＮＮ（ｌｅａｄ ｚｉｒｃｏｎａｔｅ ｎｉｃｋｅｌ ｎｉｏｂａｔｅ）系物質を含むことができるが、本明細書の実施例はこれに限定されない。

他の例によれば、振動部１３１ａは、鉛（Ｐｂ）を含まないＣａＴｉＯ_３、ＢａＴｉＯ_３、およびＳｒＴｉＯ_３のうちの少なくとも１種以上を含むことができるが、本明細書の実施例はこれに限定されない。

本明細書の一実施例による複数の第１部分１３１ａ１のそれぞれは複数の第２部分１３１ａ２の間に配置され、第１方向Ｘ（または第２方向Ｙ）に平行な第１幅Ｗ１を有しながら第２方向Ｙ（または第１方向Ｘ）に平行な長さを有し得る。複数の第２部分１３１ａ_２のそれぞれは第１方向Ｘ（または第２方向Ｙ）に平行な第２幅Ｗ２を有しながら第２方向Ｙ（または第１方向Ｘ）に平行な長さを有し得る。第１幅Ｗ１は第２幅Ｗ２と同一であっても異なってもよい。例えば、第１幅Ｗ１は第２幅Ｗ２よりも大きくてもよい。例えば、第１部分１３１ａ１と第２部分１３１ａ２とは互いに同じか異なるサイズを有するライン形またはストライプ形を有し得る。よって、振動部１３１ａは２－２振動モードの圧電特性を有する２－２複合体（ｃｏｍｐｏｓｉｔｅ）構造を有することによって２０ｋＨｚ以下の共振周波数を有し得るが、本明細書の実施例はこれに限定されない。例えば、振動部１３１ａの共振周波数は、形態、長さ、および厚さなどの少なくとも一つ以上によって変更され得る。

振動部１３１ａで、複数の第１部分１３１ａ１および複数の第２部分１３１ａ２のそれぞれは同一平面（または同一層）に互いに平行に配置（または配列）され得る。複数の第２部分１３１ａ２のそれぞれは隣接した２個の第１部分１３１ａ１の間のギャップを満たすように構成されることにより、隣接した第１部分１３１ａ１と連結または接着され得る。よって、振動部１３１ａは第１部分１３１ａ１と第２部分１３１ａ２との側面結合（または連結）によって所望のサイズまたは長さに拡張することができる。

振動部１３１ａで、複数の第２部分１３１ａ２のそれぞれの幅Ｗ２は振動部１３１ａまたは振動素子１３１の中間部分から両縁部（または両端）側に行くほど次第に減少し得る。

本明細書の一実施例によれば、複数の第２部分１３１ａ２のうち最大の幅Ｗ２を有する第２部分１３１ａ２は、振動部１３１ａまたは振動素子１３１が上下方向Ｚ（または厚さ方向）に振動するとき、最大の応力が集中する部分に位置し得る。複数の第２部分１３１ａ２のうち最小の幅Ｗ２を有する第２部分１３１ａ２は、振動部１３１ａまたは振動素子１３１が上下方向Ｚに振動するとき、相対的に最小の応力が発生する部分に位置し得る。例えば、複数の第２部分１３１ａ２のうち最大の幅Ｗ２を有する第２部分１３１ａ２は振動部１３１ａの中間部分に配置され、複数の第２部分１３１ａ２のうち最小の幅Ｗ２を有する第２部分１３１ａ２は振動部１３１ａの両縁部に配置され得る。よって、振動部１３１ａまたは振動素子１３１が上下方向Ｚに振動するとき、最大の応力が集中する部分で発生する音波の干渉または共振周波数の重畳が最小化することができ、これにより低音域帯で発生する音圧低下（ｄｉｐ）現象を改善することができ、低音域帯で音響特性の平坦度を改善することができる。

振動部１３１ａで、複数の第１部分１３１ａ１のそれぞれは互いに異なるサイズ（または広さ）を有し得る。例えば、複数の第１部分１３１ａ１のそれぞれのサイズ（または広さ）は振動部１３１ａまたは振動素子１３１の中間部分から両縁部（または両端）側に行くほど次第に減少または増加し得る。よって、振動部１３１ａは互いに異なるサイズを有する複数の第１部分１３１ａ１のそれぞれの振動による多様な固有振動周波数によって音響の音圧特性が向上することができ、音響の再生帯域が拡張することができる。

複数の第２部分１３１ａ２のそれぞれは複数の第１部分１３１ａ１の間に配置され得る。よって、振動部１３１ａまたは振動素子１３１は、第２部分１３１ａ２によって第１部分１３１ａ１の単位格子内のリンクによる振動エネルギーが増加することができるので、振動特性が増加することができ、圧電特性および柔軟性を確保することができる。例えば、第２部分１３１ａ２は、エポキシ（ｅｐｏｘｙ）系ポリマー、アクリル（ａｃｒｙｌｉｃ）系ポリマー、およびシリコン（ｓｉｌｉｃｏｎｅ）系ポリマーのうちの１種以上であり得るが、本明細書の実施例はこれに限定されない。

本明細書の一実施例による複数の第２部分１３１ａ２のそれぞれは有機物質部で構成され得る。例えば、有機物質部は無機物質部の間ごとに配置されることにより、無機物質部（または第１部分）に印加される衝撃を吸収することができ、無機物質部に集中するストレス（ｓｔｒｅｓｓ）をリリース（ｒｅｌｅａｓｉｎｇ）して振動部１３１ａまたは振動素子１３１の耐久性を向上させることができ、振動部１３１ａまたは振動素子１３１に柔軟性を提供することができる。

本明細書の一実施例による第２部分１３１ａ２は第１部分１３１ａ１に比べて低いモジュラス（ｍｏｄｕｌｕｓ）および粘弾性を有することができ、よって第１部分１３１ａ１の脆性特性によって衝撃に脆弱な第１部分１３１ａ１の信頼性を向上させることができる。例えば、第２部分１３１ａ２は、０．０１～１の損失係数および０．１～１０ＧＰａ（ＧｉｇａＰａｓｃａｌ）モジュラス（またはヤング率）を有する物質で構成され得る。

第２部分１３１ａ２に構成される有機物質部は、第１部分１３１ａ１である無機物質部に比べて柔軟な特性を有する有機物質、有機ポリマー、有機圧電物質、または有機非圧電物質を含むことができる。例えば、第２部分１３１ａ２は、柔軟性を有する接着部、伸縮部、ベンディング部、ダンピング部、または可撓性部などであり得るが、本明細書の実施例はこれに限定されない。

本明細書の一実施例による振動部１３１ａは、複数の第１部分１３１ａ１および第２部分１３１ａ２が同一平面に配置（または連結）されることにより、単一の薄フィルム状を有することができる。例えば、振動部１３１ａの複数の第１部分１３１ａ１が一側に連結された構造を有し得る。例えば、複数の第１部分１３１ａ１は振動部１３１ａの全体にわたって連結された構造を有し得る。例えば、振動部１３１ａは、振動特性を有する第１部分１３１ａ１によって振動部材１１０を基準に上下方向に振動することができ、柔軟性を有する第２部分１３１ａ２によって曲面形態に撓うことができる。また、本明細書の一実施例による振動部１３１ａで、第１部分１３１ａ１のサイズおよび第２部分１３１ａ２のサイズは、振動部１３１ａまたは振動素子１３１に要求される圧電特性および柔軟性によって設定することができる。一例として、柔軟性よりも圧電特性を要求する振動部１３１ａの場合、第１部分１３１ａ１のサイズが第２部分１３１ａ２のサイズよりも大きく構成され得る。他の例として、圧電特性よりも柔軟性を要求する振動部１３１ａの場合、第２部分１３１ａ２のサイズが第１部分１３１ａ１のサイズよりも大きく構成され得る。よって、振動部１３１ａのサイズを要求特性によって調節することができるので、振動部１３１ａの設計が容易であるという利点がある。

図８を参照すると、本明細書の他の実施例による振動部１３１ａは、第１方向Ｘおよび第２方向Ｙに沿って互いに離隔した複数の第１部分１３１ａ１、および複数の第１部分１３１ａ１の間に配置された第２部分１３１ａ２を含むことができる。

複数の第１部分１３１ａ１のそれぞれは第１方向Ｘおよび第２方向Ｙのそれぞれに沿って互いに離隔して配置され得る。例えば、複数の第１部分１３１ａ１のそれぞれは互いに同じサイズを有する六面体形の格子状に配置され得る。複数の第１部分１３１ａ１のそれぞれは図７を参照して説明した第１部分１３１ａ１と実質的に同じ物質からなるので、これに対しては同じ図面符号を付与し、これについての重複説明は省略する。

第２部分１３１ａ２は第１方向Ｘおよび第２方向Ｙのそれぞれに沿って複数の第１部分１３１ａ１の間に配置され得る。第２部分１３１ａ２は隣接した２個の第１部分１３１ａ１の間のギャップを満たすかまたは複数の第１部分１３１ａ１のそれぞれを取り囲むように構成されることにより、隣接した第１部分１３１ａ１と連結または接着され得る。本明細書の一実施例によれば、第１方向Ｘに沿って隣接した２個の第１部分１３１ａ１の間に配置された第２部分１３１ａ２の幅は第１部分１３１ａ１の幅と同一であっても異なってもよく、第２方向Ｙに沿って隣接した２個の第１部分１３１ａ１の間に配置された第２部分１３１ａ２の幅は第１部分１３１ａ１の幅と同一であっても異なってもよい。第２部分１３１ａ２は図７を参照して説明した第２部分１３１ａ２と実質的に同じ有機物質からなるので、これに対しては同じ図面符号を付与し、これについての重複説明は省略する。

本明細書の他の実施例による振動部１３１ａは１－３振動モードの圧電特性を有する１－３複合体構造を含むことにより、３０ＭＨｚ以下の共振周波数を有することができるが、本明細書の実施例はこれに限定されない。例えば、振動部１３１ａの共振周波数は、形態、長さ、および厚さなどのうちの少なくとも一つ以上によって変更可能である。

本明細書の他の実施例による振動部１３１ａは、複数の第１部分１３１ａ１のそれぞれが円形の平面構造を有し得る。例えば、複数の第１部分１３１ａ１のそれぞれは円盤状を有し得るが、本明細書の実施例はこれに限定されない。例えば、複数の第１部分１３１ａ１のそれぞれは、楕円形、多角形、またはドーナツ形などを含む点形態を有し得る。第１方向Ｘおよび第２方向Ｙに沿って互いに離隔した複数の第１部分１３１ａ１、および複数の第１部分１３１ａ１の間に配置された第２部分１３１ａ２を含むことができる。

本明細書の他の実施例による振動部１３１ａは、複数の第１部分１３１ａ１のそれぞれが三角形の平面構造を有し得る。例えば、複数の第１部分１３１ａ１のそれぞれは三角板状を有し得る。

本明細書の他の実施例によれば、複数の第１部分１３１ａ１のうち隣接した４個の第１部分１３１ａ１は四角形（または正方形）を成すように隣接して配置され得る。四角形を成す隣接した４個の第１部分１３１ａ１のそれぞれの頂点は四角形の中央部（または真中部）に隣接して配置され得る。

本明細書の他の実施例による振動部１３１ａは、複数の第１部分１３１ａ１のそれぞれが六角形の平面構造を有し得る。例えば、複数の第１部分１３１ａ１のそれぞれは六角板状を有し得る。

本明細書の他の実施例によれば、複数の第１部分１３１ａ１のうち隣接した６個の第１部分１３１ａ１は六角形（または正六角形）を成すように隣接して配置され得る。六角形を成す隣接した６個の第１部分１３１ａ１のそれぞれの頂点は六角形の中央部（または真中部）に隣接して配置され得る。

図９は本明細書の他の実施例による振動素子を示す図である。図１０は図９に示した線Ｃ－Ｃ’についての断面図である。

図９および図１０を参照すると、本明細書の他の実施例による振動素子１３１は、第１および第２振動発生部１３１－１、１３１－２を含むことができる。

第１および第２振動発生部１３１－１、１３１－２のそれぞれは第１方向Ｘに沿って互いに離隔し、電気的に分離されて配置され得る。第１および第２振動発生部１３１－１、１３１－２のそれぞれは圧電効果によって収縮および／または膨張を交互に繰り返すことによって振動することができる。例えば、第１および第２振動発生部１３１－１、１３１－２は、第１方向Ｘに沿って一定の間隔ＳＤ１で配置またはタイリングされ得る。よって、第１および第２振動発生部１３１－１、１３１－２がタイリングされた振動素子１３１は、振動アレイ、振動アレイ部、振動モジュールアレイ部、振動アレイ構造物、タイリング振動アレイ、タイリングアレイモジュール、またはタイリング振動フィルムであり得るが、本明細書の実施例はこれに限定されない。

本明細書の実施例による第１および第２振動発生部１３１－１、１３１－２のそれぞれは四角形を有し得る。例えば、第１および第２振動発生部１３１－１、１３１－２のそれぞれは５ｃｍ以上の幅を有する四角形を有し得る。例えば、第１および第２振動発生部１３１－１、１３１－２のそれぞれは５ｃｍ×５ｃｍ以上のサイズを有する正方形を有し得るが、本明細書の実施例はこれに限定されない。

第１および第２振動発生部１３１－１、１３１－２のそれぞれは同一平面上に配置またはタイリングされることにより、振動素子１３１は相対的に小さいサイズを有する第１および第２振動発生部１３１－１、１３１－２のタイリングによって大面積化することができる。

第１および第２振動発生部１３１－１、１３１－２のそれぞれは一定の間隔で配置またはタイリングされることにより、独立的に駆動せず、完全な単一体の形態として駆動される単一の振動装置（または単一振動装置）として具現され得る。本明細書の一実施例によれば、第１方向Ｘを基準に、第１および第２振動発生部１３１－１、１３１－２の間の第１離隔距離ＳＤ１は０．１ｍｍ以上３ｃｍ未満であり得るが、本明細書の実施例はこれに限定されない。

本明細書の一実施例によれば、第１および第２振動発生部１３１－１、１３１－２のそれぞれは０．１ｍｍ以上３ｃｍ未満の第１離隔距離（または間隔）ＳＤ１を有するように配置またはタイリングされることにより、単一の振動装置として駆動することができ、第１および第２振動発生部１３１－１、１３１－２の単一体振動に連動して発生する音響の再生帯域および音響の音圧特性のそれぞれが増加することができる。例えば、第１および第２振動発生部１３１－１、１３１－２の単一体振動に連動して発生する音響の再生帯域を増加させ、低音域帯音響、例えば、５００Ｈｚ以下での音圧特性を増加させるために、第１および第２振動発生部１３１－１、１３１－２は０．１ｍｍ以上５ｍｍ未満の間隔ＳＤ１で配置され得る。

本明細書の一実施例によれば、第１および第２振動発生部１３１－１、１３１－２が０．１ｍｍ未満の間隔ＳＤ１でまたは間隔ＳＤ１なしに配置されるとき、第１および第２振動発生部１３１－１、１３１－２のそれぞれの振動の際、相互間の物理的接触によるクラックの発生または破損によって第１および第２振動発生部１３１－１、１３１－２または振動素子１３１の信頼性が低下することがある。

本明細書の一実施例によれば、第１および第２振動発生部１３１－１、１３１－２が３ｃｍ以上の間隔ＳＤ１で配置されるとき、第１および第２振動発生部１３１－１、１３１－２のそれぞれの独立的な振動によって第１および第２振動発生部１３１－１、１３１－２が単一の振動装置として駆動しないことがある。よって、第１および第２振動発生部１３１－１、１３１－２の振動によって発生する音響の再生帯域および音響の音圧特性が低下することがある。例えば、第１および第２振動発生部１３１－１、１３１－２が３ｃｍ以上の間隔ＳＤ１で配置されるとき、低音域帯、例えば、５００Ｈｚ以下での音響特性および音圧特性がそれぞれ低下することがある。

本明細書の一実施例によれば、第１および第２振動発生部１３１－１、１３１－２が５ｍｍの間隔ＳＤ１で配置されるとき、第１および第２振動発生部１３１－１、１３１－２のそれぞれが単一の振動装置として駆動しないから、低音域帯、例えば、２００Ｈｚ以下で音響特性および音圧特性がそれぞれ低下することがある。

本明細書の他の例によれば、第１および第２振動発生部１３１－１、１３１－２が１ｍｍの間隔ＳＤ１で配置されるとき、第１および第２振動発生部１３１－１、１３１－２が単一の振動装置として振動することにより、音響の再生帯域が増加し、低音域帯音響、例えば、５００Ｈｚ以下での音圧特性が増加することができる。例えば、第１および第２振動発生部１３１－１、１３１－２が１ｍｍの間隔ＳＤ１で配置されるとき、振動素子１３１は第１および第２振動発生部１３１－１、１３１－２の間の離隔距離が最適化することによって大面積化した振動体として具現され得る。これにより、第１および第２振動発生部１３１－１、１３１－２の単一体振動による大面的振動体として駆動することができ、これにより振動素子１３１の大面的振動に連動して発生する音響の再生帯域および低音域帯での音響特性および／または音圧特性のそれぞれが増加するかまたは向上することができる。

したがって、第１および第２振動発生部１３１－１、１３１－２の単一体振動（または単一の振動装置）を具現するために、第１および第２振動発生部１３１－１、１３１－２の間の第１離隔距離ＳＤ１は０．１ｍｍ以上３ｃｍ未満に設定することができる。また、第１および第２振動発生部１３１－１、１３１－２の単一体振動（または単一の振動装置）を具現しながら低音域帯音響の音圧特性を増加させるために、第１および第２振動発生部１３１－１、１３１－２の間の第１離隔距離ＳＤ１は０．１ｍｍ以上５ｍｍ未満に設定することができる。

本明細書の一実施例による第１および第２振動発生部１３１－１、１３１－２のそれぞれは、振動部１３１ａ、第１電極部１３１ｂ、および第２電極部１３１ｃを含むことができる。

第１および第２振動発生部１３１－１、１３１－２のそれぞれの振動部１３１ａは、圧電効果を有する圧電物質または電気活性物質を含むことができる。例えば、第１および第２振動発生部１３１－１、１３１－２のそれぞれの振動部１３１ａは図７および図８を参照して説明した振動部１３１ａのうちのいずれか一つと実質的に同一に構成されるので、これに対しては同じ図面符号を付与し、これについての重複説明は省略する。例えば、図９では図８の振動部１３１ａで構成したが、図７の振動部１３１ａとして構成することができる。

本明細書の一実施例によれば、第１および第２振動発生部１３１－１、１３１－２のそれぞれは図７および図８を参照して説明した振動部１３１ａのうちのいずれか一つの振動部１３１ａを含むかまたは互いに異なる振動部１３１ａを含むことができる。

第１電極部１３１ｂは振動部１３１ａの第１面に配置され、振動部１３１ａの第１面と電気的に連結され得る。これは、図７を参照して説明した第１電極部１３１ｂと実質的に同一であるので、これに対しては同じ図面符号を付与し、これについての重複説明は省略する。

第２電極部１３１ｃは振動部１３１ａの第２面に配置され、振動部１３１ａの第２面と電気的に連結され得る。これは、図７を参照して説明した第２電極部１３１ｃと同一であるので、これに対しては同じ図面符号を付与し、これについての重複説明は省略する。

本明細書の他の実施例による振動素子１３１は、第１カバー部材１３１ｄおよび第２カバー部材１３１ｅをさらに含むことができる。

第１カバー部材１３１ｄは振動素子１３１の第１面に配置され得る。例えば、第１カバー部材１３１ｄは第１および第２振動発生部１３１－１、１３１－２のそれぞれの第１面上に配置された第１電極部１３１ｂを覆うことにより、第１および第２振動発生部１３１－１、１３１－２のそれぞれの第１面に共通して連結されるかまたは第１および第２振動発生部１３１－１、１３１－２のそれぞれの第１面を共通して支持することができる。これにより、第１カバー部材１３１ｄは第１および第２振動発生部１３１－１、１３１－２のそれぞれの第１面または第１電極部１３１ｂを保護することができる。

第２カバー部材１３１ｅは振動素子１３１の第２面に配置され得る。例えば、第２カバー部材１３１ｅは第１および第２振動発生部１３１－１、１３１－２のそれぞれの第２面上に配置された第２電極部１３１ｃを覆うことにより、第１および第２振動発生部１３１－１、１３１－２のそれぞれの第２面に共通して連結されるかまたは第１および第２振動発生部１３１－１、１３１－２のそれぞれの第２面を共通して支持することができる。これにより、第２カバー部材１３１ｅは第１および第２振動発生部１３１－１、１３１－２のそれぞれの第２面または第２電極部１３１ｃを保護することができる。

本明細書の一実施例による第１カバー部材１３１ｄおよび第２カバー部材１３１ｅのそれぞれは、プラスチック、繊維、カーボン、および木材のうちの一つ以上の材質を含むことができるが、本明細書の実施例はこれに限定されない。例えば、第１カバー部材１３１ｄおよび第２カバー部材１３１ｅのそれぞれは同一であるかまたは相異なる材質を含むことができる。例えば、第１カバー部材１３１ｄおよび第２カバー部材１３１ｅのそれぞれは、ポリイミド（ｐｏｌｙｉｍｉｄｅ）フィルムまたはポリエチレンテレフタレート（ｐｏｌｙｅｔｈｙｌｅｎｅ ｔｅｒｅｐｈｔｈａｌａｔｅ）フィルムであり得るが、本明細書の実施例はこれに限定されない。

本明細書の一実施例による第１カバー部材１３１ｄは第１接着層１３１ｆを介して第１および第２振動発生部１３１－１、１３１－２のそれぞれの第１面に配置され得る。例えば、第１カバー部材１３１ｄは第１接着層１３１ｆを介して行われるフィルムラミネーティング工程によって第１および第２振動発生部１３１－１、１３１－２のそれぞれの第１面に直接的に配置され得る。よって、第１および第２振動発生部１３１－１、１３１－２のそれぞれは一定の間隔ＳＤ１を有するように第１カバー部材１３１ｄに一体化（または配置）するかまたはタイリングされ得る。

本明細書の一実施例による第２カバー部材１３１ｅは第２接着層１３１ｇを介して第１および第２振動発生部１３１－１、１３１－２のそれぞれの第２面に配置され得る。例えば、第２カバー部材１３１ｅは第２接着層１３１ｇを介して行われるフィルムラミネーティング工程によって第１および第２振動発生部１３１－１、１３１－２のそれぞれの第２面に直接的に配置され得る。よって、第１および第２振動発生部１３１－１、１３１－２のそれぞれは一定の間隔ＳＤ１を有するように第２カバー部材１３１ｅに一体化（または配置）するかまたはタイリングされ得る。

第１接着層１３１ｆは、第１および第２振動発生部１３１－１、１３１－２の間、および第１および第２振動発生部１３１－１、１３１－２のそれぞれの第１面に配置され得る。例えば、第１接着層１３１ｆは第１および第２振動発生部１３１－１、１３１－２のそれぞれの第１面と向き合う第１カバー部材１３１ｄの後面（または内面）に形成されて第１および第２振動発生部１３１－１、１３１－２の間に充填され、第１および第２振動発生部１３１－１、１３１－２のそれぞれの第１面と第１カバー部材１３１ｄとの間に配置され得る。

第２接着層１３１ｇは第１および第２振動発生部１３１－１、１３１－２の間、および第１および第２振動発生部１３１－１、１３１－２のそれぞれの第２面に配置され得る。例えば、第２接着層１３１ｇは第１および第２振動発生部１３１－１、１３１－２のそれぞれの第２面と向き合う第２カバー部材１３１ｅの前面（または内面）に形成されて第１および第２振動発生部１３１－１、１３１－２の間に充填され、第１および第２振動発生部１３１－１、１３１－２のそれぞれの第２面と第２カバー部材１３１ｅとの間に配置され得る。

第１および第２接着層１３１ｆ、１３１ｇは第１および第２振動発生部１３１－１、１３１－２の間で互いに連結または結合され得る。よって、第１および第２振動発生部１３１－１、１３１－２のそれぞれは第１および第２接着層１３１ｆ、１３１ｇによって取り囲まれ得る。例えば、第１および第２接着層１３１ｆ、１３１ｇは、第１および第２振動発生部１３１－１、１３１－２のそれぞれを完全に取り囲むように、第１カバー部材１３１ｄと第２カバー部材１３１ｅとの間に構成され得る。例えば、第１および第２振動発生部１３１－１、１３１－２のそれぞれは第１接着層１３１ｆと第２接着層１３１ｇとの間に埋め込まれ得るかまた内蔵され得る。

本明細書の一実施例による第１および第２接着層１３１ｆ、１３１ｇのそれぞれは、接着性を有しながら圧縮および復元が可能である電気絶縁物質を含むことができる。例えば、第１および第２接着層１３１ｆ、１３１ｇのそれぞれは、エポキシ（ｅｐｏｘｙ）樹脂、アクリル（ａｃｒｙｌｉｃ）樹脂、シリコン（ｓｉｌｉｃｏｎｅ）樹脂、またはウレタン（ｕｒｅｔｈａｎｅ）樹脂を含むことができるが、本明細書の実施例はこれに限定されない。例えば、第１および第２接着層１３１ｆ、１３１ｇのそれぞれは、透明、半透明、または不透明に構成され得る。

本明細書の他の実施例による振動素子１３１は、第１電源供給ラインＰＬ１、第２電源供給ラインＰＬ２、およびパッド部１３１ｐをさらに含むことができる。

第１電源供給ラインＰＬ１は第１カバー部材１３１ｄに配置され得る。例えば、第１電源供給ラインＰＬ１は第１および第２振動発生部１３１－１、１３１－２のそれぞれの第１面と向き合う第１カバー部材１３１ｄの後面に配置され得る。第１電源供給ラインＰＬ１は第１および第２振動発生部１３１－１、１３１－２のそれぞれの第１電極部１３１ｂと電気的に連結され得る。例えば、第１電源供給ラインＰＬ１は第１および第２振動発生部１３１－１、１３１－２のそれぞれの第１電極部１３１ｂと直接電気的に連結され得る。一例として、第１電源供給ラインＰＬ１は異方性導電フィルムを介して第１および第２振動発生部１３１－１、１３１－２のそれぞれの第１電極部１３１ｂと電気的に連結され得る。他の例として、第１電源供給ラインＰＬ１は第１接着層１３１ｆに含有された導電性物質（または粒子）を介して第１および第２振動発生部１３１－１、１３１－２のそれぞれの第１電極部１３１ｂと電気的に連結され得る。

本明細書の一実施例による第１電源供給ラインＰＬ１は、第２方向Ｙに沿って配置された第１および第２上部電源ラインＰＬ１１、ＰＬ１２を含むことができる。例えば、第１上部電源ラインＰＬ１１は第１振動発生部１３１－１の第１電極部１３１ｂと電気的に連結され得る。第２上部電源ラインＰＬ１２は第２振動発生部１３１－２の第１電極部１３１ｂと電気的に連結され得る。

第２電源供給ラインＰＬ２は第２カバー部材１３１ｅに配置され得る。例えば、第２電源供給ラインＰＬ２は第１および第２振動発生部１３１－１、１３１－２のそれぞれの第２面と向き合う第２カバー部材１３１ｅの前面に配置され得る。第２電源供給ラインＰＬ２は第１および第２振動発生部１３１－１、１３１－２のそれぞれの第２電極部１３１ｃと電気的に連結され得る。例えば、第２電源供給ラインＰＬ２は第１および第２振動発生部１３１－１、１３１－２のそれぞれの第２電極部１３１ｃと直接電気的に連結され得る。一例として、第２電源供給ラインＰＬ２は異方性導電フィルムを介して第１および第２振動発生部１３１－１、１３１－２のそれぞれの第２電極部１３１ｃと電気的に連結され得る。他の例として、第２電源供給ラインＰＬ２は第２接着層１３１ｇに含有された導電性物質（または粒子）を介して第１および第２振動発生部１３１－１、１３１－２のそれぞれの第２電極部１３１ｃと電気的に連結され得る。

本明細書の一実施例による第２電源供給ラインＰＬ２は、第２方向Ｙに沿って配置された第１および第２下部電源ラインＰＬ２１、ＰＬ２２を含むことができる。第１下部電源ラインＰＬ２１は第１振動発生部１３１－１の第２電極部１３１ｃと電気的に連結され得る。本明細書の実施例によれば、第１上部電源ラインＰＬ１１は第１下部電源ラインＰＬ２１と重畳しないように配置され得る。第１上部電源ラインＰＬ１１が第１下部電源ラインＰＬ２１と重畳しないように配置される場合、第１上部電源ラインＰＬ１１と第１下部電源ラインＰＬ２１との間の短絡不良の問題点を改善することができる。本明細書の実施例によれば、第２上部電源ラインＰＬ１２は第２下部電源ラインＰＬ２２と重畳しないように配置され得る。第２上部電源ラインＰＬ１２が第２下部電源ラインＰＬ２２と重畳しないように配置される場合、第２上部電源ラインＰＬ１２と第２下部電源ラインＰＬ２２との間の短絡不良の問題点を改善することができる。

パッド部１３１ｐは第１電源供給ラインＰＬ１および第２電源供給ラインＰＬ２に電気的に連結され得る。例えば、パッド部１３１ｐは、第１電源供給ラインＰＬ１および第２電源供給ラインＰＬ２のそれぞれの一側（または一端）と電気的に連結されるように、第１カバー部材１３１ｄおよび第２カバー部材１３１ｅのうちのいずれか一方の一側縁部に構成され得る。

本明細書の一実施例によるパッド部１３１ｐは、第１電源供給ラインＰＬ１の一端（または一側）と電気的に連結された第１パッド電極、および第２電源供給ラインＰＬ２の一端（または一側）と電気的に連結された第２パッド電極を含むことができる。

第１パッド電極は第１電源供給ラインＰＬ１の第１および第２上部電源ラインＰＬ１１、ＰＬ１２のそれぞれの一端（または一側）に共通して連結され得る。例えば、第１および第２上部電源ラインＰＬ１１、ＰＬ１２のそれぞれの一端は第１パッド電極から分岐し得る。第２パッド電極は第２電源供給ラインＰＬ２の第１および第２下部電源ラインＰＬ２１、ＰＬ２２のそれぞれの一端に共通して連結され得る。例えば、第１および第２下部電源ラインＰＬ２１、ＰＬ２２のそれぞれの一端（または一側）は第２パッド電極から分岐し得る。

本明細書の他の実施例による振動素子１３１は信号ケーブル１３２をさらに含むことができる。

信号ケーブル１３２は振動素子１３１に配置されたパッド部１３１ｐと電気的に連結され、音響処理回路から提供される振動駆動信号（または音響信号）を振動素子１３１に供給することができる。本明細書の一実施例による信号ケーブル１３２は、パッド部１３１ｐの第１パッド電極と電気的に連結された第１端子、およびパッド部１３１ｐの第２パッド電極と電気的に連結された第２端子を含むことができる。例えば、フレキシブルプリント回路ケーブル、フレキシブルフラットケーブル、片面フレキシブルプリント回路、片面フレキシブルプリント回路ボード、フレキシブル多層プリント回路、またはフレキシブル多層プリント回路ボードで構成され得るが、本明細書の実施例はこれに限定されない。

音響処理回路は、音響データに基づいて第１振動駆動信号および第２振動駆動信号を含む交流形態の振動駆動信号を生成することができる。第１振動駆動信号は正極性（＋）の振動駆動信号および負極性（－）の振動駆動信号のうちのいずれか一つであり、第２振動駆動信号は正極性（＋）の振動駆動信号および負極性（－）の振動駆動信号のうちのいずれか一つであり得る。例えば、第１振動駆動信号は、信号ケーブル１３２の第１端子とパッド部１３１ｐの第１パッド電極および第１電源供給ラインＰＬ１を介して第１および第２振動発生部１３１－１、１３１－２のそれぞれの第１電極部１３１ｂに供給され得る。第２振動駆動信号は、信号ケーブル１３２の第２端子とパッド部１３１ｐの第２パッド電極および第２電源供給ラインＰＬ２を介して第１および第２振動発生部１３１－１、１３１－２のそれぞれの第２電極部１３１ｃに供給され得る。

図１１は本明細書の実施例による音響装置の音響出力特性を示す図である。

音響出力特性は音響分析装備によって測定することができる。音響分析装備は、制御用ＰＣ（Ｃｏｎｔｒｏｌ ＰＣ）と音を送受信するサウンドカード、サウンドカードから発生した音を音響装置に増幅して伝達するアンプ（ａｍｐｌｉｆｉｅｒ）、および振動部材から音響装置を介して発生する音響を収集するマイクで構成され得る。例えば、マイクは音響装置の中心に配置され、振動部材とマイクとの間の距離は５０ｃｍであり得る。音響装置にマイクを垂直にして音響を測定することができる。マイクで収集された音響はサウンドカードを介して制御用ＰＣに入力され、これを制御用プログラムで確認して音響装置の音響を分析するようになる。例えば、パルスプログラムを用いて１００Ｈｚ～２０ｋＨｚの周波数範囲の周波数応答特性を測定することができる。

図１１で、横軸は周波数（Ｆｒｅｑｕｅｎｃｙ、Ｈｚ（ｈｅｒｔｚ））を示し、縦軸は音圧（Ｓｏｕｎｄ Ｐｒｅｓｓｕｒｅ Ｌｅｖｅｌ；ＳＰＬ、ｄＢ（ｄｅｃｉｂｅｌ））を示す。図１１の実線は図３～図５の音響装置の音響出力特性である。図３～図５の音響装置において連結部材はシリコン材質で構成される。図１１の点線は振動部材とエンクロージャーとの間に備えられた連結部材で構成された音響装置の音響出力特性を示す。

図１１を参照すると、実線は、点線と比較して、２ｋＨｚ～４ｋＨｚおよび２ｋＨｚ～１０ｋＨｚの周波数範囲で音響出力特性が向上することが分かる。例えば、実線は、点線と比較して、中音域帯および／または高音域帯でのピークおよび／またはディップ現象が改善することができる。よって、実線は、点線と比較して、中音域帯および／または高音域帯での音圧が向上することができる。例えば、実線は、点線と比較して、２ｋＨｚ～４ｋＨｚで平均的に約２０ｄＢ以上向上することが分かり、６ｋＨｚ～１０ｋＨｚの周波数範囲で約５ｄＢ以上向上することが分かる。

フレキシブル装置に音響装置１００を適用する場合、圧電素子である振動装置１３０の脆性特性によってクラックが発生するかまたは割れやすい問題点がある。例えば、外部衝撃によってクラックが発生する場合、振動装置１３０に備えられた第１電極部１３１ｂおよび第２電極部１３１ｃに電気的短絡が発生する。そして、振動部材１１０に振動装置１３０を付着する前の運送工程や振動部材１１０に振動装置１３０を付着する工程で振動装置１３０の破損が発生する問題点がある。したがって、本明細書の発明者らは振動装置１３０の剛性を高め、衝撃に強い振動装置を具現するための多様な研究および実験を行った。多様な研究および実験によって、剛性および耐衝撃性を有することができる新しい振動装置を発明した。これについて以下で説明する。

図１２は図６に示した線Ｂ－Ｂ’についての他の断面図である。

図１２を参照すると、本明細書の他の実施例による音響装置１００は一つ以上の緩衝部材をさらに含むことができる。一つ以上の緩衝部材は外部衝撃から振動装置１３０を保護することができる。図１２の振動部１３１ａは図８の振動部で構成することもできる。

本明細書の実施例による一つ以上の緩衝部材は振動装置１３０の下に備えられ得る。一つ以上の緩衝部材は、第１緩衝部材１３５および第２緩衝部材１３７を含むことができる。図１２で、第１カバー部材１３１ｄが振動部材１１０に連結または結合され得る。例えば、第１カバー部材１３１ｄを含む振動装置１３０が接着部材１２０を介して振動部材１１０に連結または結合され得る。本明細書の他の実施例によれば、第２カバー部材１３１ｅを含む振動装置１３０が接着部材１２０を介して振動部材１１０に連結または結合され得る。

本明細書の実施例による第１緩衝部材１３５は第２カバー部材１３１ｅにまたは第２カバー部材１３１ｅの上に配置され得る。本明細書の他の実施例による第１緩衝部材１３５は第１カバー部材１３１ｄにまたは第１カバー部材１３１ｄの上に配置され得る。第２緩衝部材１３７は第１緩衝部材１３５の上に配置され得る。第１緩衝部材１３５は第２緩衝部材１３７よりも振動装置１３０に近くに配置され得る。第１緩衝部材１３５は第２緩衝部材１３７の弾性係数と異なる弾性係数の材質で構成され得る。例えば、第１緩衝部材１３５の弾性係数（またはヤング率）は第２緩衝部材１３７の弾性係数（またはヤング率）と異なってもよい。例えば、第１緩衝部材１３５の弾性係数は第２緩衝部材１３７の弾性係数よりも低い材質で構成され得る。

本明細書の実施例による第２緩衝部材１３７は外部衝撃を分散させることができる弾性係数を有する材質で構成され得る。例えば、第２緩衝部材１３７は、外部衝撃を振動装置１３０の水平方向に分散させることができる弾性係数を有する材質で構成され得る。例えば、第２緩衝部材１３７は高い弾性係数を有する材質で構成され得る。これにより、外部衝撃によって局部的に発生する衝撃エネルギーを広く分散させることができる。本明細書の実施例による振動装置１３０は第２緩衝部材１３７によって剛性を補強することができるので、振動装置１３０の運送工程や付着工程で発生するクラックなどの問題点を解決することができる。例えば、第２緩衝部材１３７はポリエチレンテレフタレート（ｐｏｌｙｅｔｈｙｌｅｎｅ ｔｅｒｅｐｈｔｈａｌａｔｅ）などで構成され得るが、本明細書の実施例はこれに限定されない。例えば、第２緩衝部材１３７は衝撃分散部材または衝撃分散層であり得るが、本明細書の実施例はこれに限定されない。

本明細書の実施例による第１緩衝部材１３５は外部衝撃を吸収することができる材質で構成され得る。例えば、第１緩衝部材１３５は第２緩衝部材１３７よりも振動装置１３０に近くに構成されるので、外部衝撃を吸収することができる材質で構成され得る。例えば、第１緩衝部材１３５は外部衝撃を吸収することができる弾性係数を有する材質で構成され得る。例えば、第１緩衝部材１３５は第２緩衝部材１３７の弾性係数よりも低い弾性係数を有する材質で構成され得る。例えば、第１緩衝部材１３５は、ポリウレタン（ｐｏｌｙｕｒｅｔｈａｎｅ）、またはポリウレタンフォーム（ｐｏｌｙｕｒｅｔｈａｎｅ ｆｏａｍ）などで構成され得るが、本明細書の実施例はこれに限定されない。例えば、第１緩衝部材１３５は衝撃吸収部材または衝撃吸収層であり得るが、本明細書の実施例はこれに限定されない。

本明細書の実施例によれば、第１緩衝部材１３５および第２緩衝部材１３７を備えるので、外部衝撃から振動装置１３０を保護することができ、振動装置１３０の運送工程や付着工程で発生し得るクラックなどを改善することができる。

図１３Ａおよび図１３Ｂは本明細書の他の実施例による緩衝部材を示す図である。

図１３Ａおよび図１３Ｂを参照すると、第２緩衝部材１３７にパターンがさらに構成され得る。例えば、パターンは屈曲面を有する振動部材１１０に付着されるかまたはラミネーション工程を考慮して柔軟性を確保することができるように構成され得る。パターンは振動部材１１０が撓う方向に垂直な方向に構成され得る。パターンはスリットまたは溝であり得るが、本明細書の実施例はこれに限定されない。

図１３Ａを参照すると、パターンは均一に構成され得る。図１３Ｂを参照すると、パターンは不均一に構成され得る。パターンの形状は多様に構成され得るが、本明細書の実施例はこれに限定されない。

以下の［表１］は実験例および本明細書の実施例によるボールドロップ（ｂａｌｌ－ｄｒｏｐ）テスト結果である。

［表１］で、実験例は本明細書の実施例による第１緩衝部材および第２緩衝部材が構成されていない音響装置である。実施例１および実施例２は、図１２で説明したように、本明細書の実施例による第１緩衝部材および第２緩衝部材が構成された音響装置である。実施例１および実施例２の第１緩衝部材はポリウレタンフォームで構成した。実施例１および実施例２の第１緩衝部材は、ポリエチレンテレフタレートで構成した。実施例１で、第１緩衝部材の厚さは１ｍｍであり、第２緩衝部材の厚さは０．１ｍｍであった。実施例２で、第１緩衝部材の厚さは３ｍｍであり、第２緩衝部材の厚さは０．１ｍｍであった。第１緩衝部材および第２緩衝部材の材質が本明細書の内容を限定するものではない。また、第１緩衝部材および第２緩衝部材の厚さが本明細書の内容を限定するものではない。

ボールドロップ（ｂａｌｌ－ｄｒｏｐ）テストで、ボールの直径は１８ｍｍ、重さは２１．６８ｇにした。ボールの落下をガイドするボールドロップシリンダー装置と音響装置との間の距離は５ｃｍにした。ボールドロップ（ｂａｌｌｄｒｏｐ）テストは、音響装置の上部に備えられたボールドロップシリンダー装置のシリンダー内でボールドロップの高さを変更しながらボールドロップシリンダーを通してボールを落下させて音響装置の損傷有無を確認するテストであり得る。例えば、音響装置の損傷が発生し始めるボールドロップの高さが高いほど音響装置が外部衝撃に対してよりよく耐えるものと解釈することができる。例えば、図１２の装置で、第２緩衝部材１３７の上部からボールドロップ高さを変更しながらボールを落下させて音響装置の損傷有無を確認した。例えば、ボールドロップテストでは、図２の音響装置において連結部材１４０およびエンクロージャー１５０を除き、図２の振動部材１１０、接着部材１２０、および振動装置１３０で構成した。振動装置１３０は図１２の装置で構成し、図１２の音響装置を上下に反転させた後、第２緩衝部材１３７の上部からボールドロップの高さを変更しながらボールを落下させて音響装置の損傷有無を確認した。

［表１］は、ボールドロップテストで、音響装置の損傷、例えば、クラックが発生し始めるボールドロップの高さを示したものである。実験例は４ｃｍの高さで音響装置にクラックが発生した。実施例１は２３ｃｍの高さで音響装置にクラックが発生した。実施例２は５０ｃｍ以上の高さで音響装置にクラックが発生した。したがって、緩衝部材を適用した音響装置は、緩衝部材を適用しなかった実験例に比べて、剛性および／または耐衝撃性が向上することが分かる。実施例２は、実施例１に比べて、第１緩衝部材の厚さをよりも厚く構成するので、実施例１よりも剛性および／または耐衝撃性が向上することが分かる。例えば、実施例１および実施例２は、実験例に比べて、音響装置に損傷が発生する高さが高いので、実施例１および実施例２の音響装置が外部衝撃に対してよりよく耐えられ、剛性および／または耐衝撃性が向上することが分かる。

図１４は本明細書の一実施例による運送装置を示す図である。図１５は本明細書の一実施例による運送装置を示す断面図である。

図１４および図１５を参照すると、本明細書の実施例による運送装置は、外装材５２０および内装材５３０のうちの一つ以上に音響を出力するように構成された一つ以上の音響発生装置１０を含むことができる。例えば、外装材５２０および内装材５３０のうちの一つ以上は一つ以上の音響発生装置１０の振動によって音響を出力することができる。図１４および図１５で、点線で表示した部分は一つ以上の音響発生装置１０が配置されることができる部分を表示したものである。

一つ以上の音響発生装置１０は、外装材５２０、内装材５３０、または外装材５２０と内装材５３０との間に配置されて音響を出力することができる。例えば、一つ以上の音響発生装置１０は、外装材５２０、内装材５３０、および外装材５２０と内装材５３０との間のうちの少なくとも一つ以上に配置されて音響を出力することができる。

本明細書の実施例による内装材は、ダッシュボード５３０Ａ、ピラー内装材５３０Ｂ、ルーフ内装材５３０Ｃ、ドア内装材５３０Ｄ、座席内装材、ハンドル内装材５３０Ｆ、フロア内装材５３０Ｇ、およびリアパッケージ内装材５３０Ｊのうちの少なくとも一つ以上を含むことができる。一つ以上の音響発生装置１０は、ダッシュボード５３０Ａ、ピラー内装材５３０Ｂ、ルーフ内装材５３０Ｃ、ドア内装材５３０Ｄ、座席内装材、ハンドル内装材５３０Ｆ、フロア内装材５３０Ｇ、およびリアパッケージ内装材５３０Ｊのうちの少なくとも一つ以上を振動させることができる。一つ以上の音響発生装置１０は、ダッシュボード５３０Ａ、ピラー内装材５３０Ｂ、ルーフ内装材５３０Ｃ、ドア内装材５３０Ｄ、座席内装材、ハンドル内装材５３０Ｆ、およびフロア内装材５３０Ｇのうちの少なくとも一つ以上と外装材５２０との間に配置され得る。これにより、１チャネル以上の音響を出力することができる。

例えば、一つ以上の音響発生装置１０のうちの少なくとも一つ以上は透明または半透明に構成され得る。例えば、ガラスが全体的に透明な場合、一つ以上の音響発生装置１０のうちの少なくとも一つ以上は透明に構成され、ガラス窓の中間領域または周辺領域に配置され得る。ガラス窓が半透明部または不透明部を含む場合、一つ以上の音響発生装置１０のうちの少なくとも一つ以上は半透明または不透明に構成され、ガラス窓の半透明部または不透明部に配置され得る。例えば、一つ以上の音響発生装置１０のうちの少なくとも一つ以上は、透明振動発生器、透明振動発生装置または透明音響発生装置などであり得るが、本明細書の実施例はこれに限定されない。

図１４および図１５を参照すると、本明細書の実施例による一つ以上の音響発生装置１０はダッシュパネルとダッシュボード５３０Ａとの間に配置され、ダッシュボード５３０Ａを間接的にまたは直接的に振動させて音響を出力するように構成され得る。例えば、一つ以上の音響発生装置１０は図１～図１３Ｂを参照して説明した音響装置１００を含むので、これについての重複説明は省略する。例えば、一つ以上の音響発生装置１０はダッシュボードスピーカーまたは第１スピーカーなどであり得るが、本明細書の実施例はこれに限定されない。

本明細書の実施例によれば、ダッシュパネルおよびダッシュボード５３０Ａのうちの少なくとも一つ以上は、運転席ＤＳに対応する第１領域、助手席ＦＰＳに対応する第２領域、および第１領域と第２領域との間の第３領域（または中間領域）を含むことができる。ダッシュパネルおよびダッシュボード５３０Ａのうちの少なくとも一つ以上は助手席ＦＰＳと向き合いながら傾いた第４領域を含むことができる。本明細書の実施例によれば、一つ以上の音響発生装置１０はダッシュボード５３０Ａの第１～第４領域のうちの少なくとも一つ以上を振動させることができるように配置され得る。例えば、一つ以上の音響発生装置１０はダッシュボード５３０Ａの第１および第２領域のそれぞれに配置され得るか、または第１～第４領域のそれぞれに配置され得る。例えば、一つ以上の音響発生装置１０はダッシュボード５３０Ａの第１および第２領域のそれぞれに配置され得るか、または第１～第４領域のうちの少なくとも一つ以上に配置され得る。例えば、一つ以上の音響発生装置１０は１５０Ｈｚで２０ｋＨｚの音響を出力するように構成され得る。例えば、ダッシュボード５３０Ａの第１～第４領域のうちの少なくとも一つ以上を振動させるように構成された一つ以上の音響発生装置１０は互いに同じか異なる音響出力特性を有し得る。例えば、ダッシュボード５３０Ａの第１～第４領域のそれぞれを振動させるように構成された一つ以上の音響発生装置１０は互いに同じか異なる音響出力特性を有し得る。

本明細書の実施例による一つ以上の音響発生装置１０はピラーパネルとピラー内装材５３０Ｂとの間に配置され、ピラー内装材５３０Ｂを間接的にまたは直接的に振動させて音響を出力するように構成され得る。例えば、一つ以上の音響発生装置１０は図１～図１３Ｂを参照して説明した音響装置１００を含むので、これについての重複説明は省略する。一つ以上の音響発生装置１０は、ピラースピーカー、ツイータースピーカー、または第２スピーカーなどであり得るが、本明細書の実施例はこれに限定されない。

本明細書の実施例によれば、ピラーパネルは、前方ガラス窓の両側に配置された第１ピラー（またはＡピラー）、車体中央の両側に配置された第２ピラー（またはＢピラー）、および車体の後側の両側に配置された第３ピラー（またはＣピラー）を含むことができる。ピラー内装材５３０Ｂは、第１ピラーを覆う第１ピラー内装材５３０Ｂ１、第２ピラーを覆う第２ピラー内装材５３０Ｂ２、および第３ピラーを覆う第３ピラー内装材５３０Ｂ３を含むことができる。本明細書の実施例によれば、一つ以上の音響発生装置１０は第１ピラーと第１ピラー内装材５３０Ｂ１との間、第２ピラーと第２ピラー内装材５３０Ｂ２との間、および第３ピラーと第３ピラー内装材５３０Ｂ３との間のうちの少なくとも一つ以上に配置されることにより、第１～第３ピラー内装材５３０Ｂ１、５３０Ｂ２、５３０Ｂ３のうちの少なくとも一つ以上を振動させることができる。例えば、一つ以上の音響発生装置１０は２ｋＨｚで２０ｋＨｚの音響を出力するように構成され得るが、本明細書の実施例はこれに限定されない。例えば、一つ以上の音響発生装置１０は１５０Ｈｚで２０ｋＨｚの音響を出力するように構成され得る。例えば、第１～第３ピラー内装材５３０Ｂ１、５３０Ｂ２、５３０Ｂ３のうちの少なくとも一つ以上を振動させるように構成された一つ以上の音響発生装置１０は互いに同じか異なる音響出力特性を有し得る。

本明細書の実施例による一つ以上の音響発生装置１０はルーフパネルとルーフ内装材５３０Ｃとの間に配置され、ルーフ内装材５３０Ｃを間接的にまたは直接的に振動させて音響を出力するように構成され得る。例えば、一つ以上の音響発生装置１０は透明にまたは半透明に構成され得る。例えば、一つ以上の音響発生装置１０は図１～図１３Ｂを参照して説明した音響装置１００を含むので、これについての重複説明は省略する。例えば、一つ以上の音響発生装置１０はルーフスピーカーまたは第３スピーカーなどであり得るが、本明細書の実施例はこれに限定されない。

本明細書の実施例によれば、ルーフパネルおよびルーフパネルを覆うルーフ内装材５３０Ｃのうちの少なくとも一つ以上は、運転席ＤＳに対応する第１領域、助手席ＦＰＳに対応する第２領域、運転席ＤＳと助手席ＦＰＳとの間に対応する第３領域、運転席ＤＳの後側の第１後方同乗席ＲＰＳ１に対応する第４領域、助手席ＦＰＳの後側の第２後方同乗席ＲＰＳ２に対応する第５領域、第１後方同乗席ＲＰＳ１と第２後方同乗席ＲＰＳ２との間に対応する第６領域、および第３領域と第６領域との間の第７領域を含むことができる。例えば、一つ以上の音響発生装置１０は、ルーフ内装材５３０Ｃの第１～第７領域のうちの少なくとも一つ以上を振動させるように構成され得る。例えば、一つ以上の音響発生装置１０は１５０Ｈｚで２０ｋＨｚの音響を出力するように構成され得る。例えば、ルーフ内装材５３０Ｃの第１～第７領域のうちの少なくとも一つ以上を振動させるように構成された一つ以上の音響発生装置１０は互いに同じか異なる音響出力特性を有し得る。例えば、ルーフ内装材５３０Ｃの第１～第７領域のそれぞれを振動させるように構成された一つ以上の音響発生装置１０は互いに同じか異なる音響出力特性を有し得る。例えば、ルーフ内装材５３０Ｃの第１～第７領域のうちの少なくとも一つ以上を振動させるように構成された一つ以上の音響発生装置１０のうちの少なくとも一つ以上は２ｋＨｚで２０ｋＨｚの音響を出力するように構成され得、残りは１５０Ｈｚで２０ｋＨｚの音響を出力するように構成され得る。例えば、ルーフ内装材５３０Ｃの第１～第７領域のそれぞれを振動させるように構成された一つ以上の音響発生装置１０のうちの少なくとも一つ以上は２ｋＨｚで２０ｋＨｚの音響を出力するように構成され得、残りは１５０Ｈｚで２０ｋＨｚの音響を出力するように構成され得る。

本明細書の実施例によれば、一つ以上の音響発生装置１０はドアフレームとドア内装材５３０Ｄとの間に配置され、ドア内装材５３０Ｄを間接的にまたは直接的に振動させて音響を出力するように構成され得る。例えば、一つ以上の音響発生装置１０は図１～図１３Ｂを参照して説明した音響装置１００を含むので、これについての重複説明は省略する。例えば、一つ以上の音響発生装置１０はドアスピーカーまたは第４スピーカーなどであり得るが、本明細書の実施例はこれに限定されない。

本明細書の実施例によれば、ドアフレームおよびドア内装材５３０Ｄのうちの少なくとも一つ以上は、高さ方向Ｚを基準に、上部領域、中間領域、および下部領域を含むことができる。例えば、一つ以上の音響発生装置１０は、ドアフレームとドア内装材５３０Ｄとの間の上部領域、中間領域、および下部領域のうちの少なくとも一つ以上に配置されることにより、ドア内装材５３０Ｄの上部領域、中間領域、および下部領域のうちの少なくとも一つ以上を振動させることができる。

本明細書の実施例によれば、ドア内装材５３０Ｄの上部領域は、相対的に小さい曲率半径を有する曲面部を含むことができる。ドア内装材５３０Ｄの上部領域を振動させるための一つ以上の音響発生装置１０は、図６～図１０の音響装置のうちの一つ以上に示した振動素子１３１のフレキシビリティーを有する第２部分１３１ａ２によって、ドア内装材５３０Ｄの上部領域の曲面部の形状（または表面形状）に正確に対応する形状に撓うことができる。

本明細書の実施例によれば、ドアフレームは、第１ドアフレーム（または左側フロントドアフレーム）、第２ドアフレーム（または右側フロントドアフレーム）、第３ドアフレーム（または左側リアドアフレーム）、および第４ドアフレーム（または右側リアドアフレーム）を含むことができる。本明細書の実施例によれば、ドア内装材５３０Ｄは、第１ドアフレームを覆う第１ドア内装材（または左側フロントドア内装材）５３０Ｄ１、第２ドアフレームを覆う第２ドア内装材（または右側フロントドア内装材）５３０Ｄ２、第３ドアフレームを覆う第３ドア内装材（または左側リアドア内装材）５３０Ｄ３、および第４ドアフレームを覆う第４ドア内装材（または右側リアドア内装材）５３０Ｄ４を含むことができる。例えば、一つ以上の音響発生装置１０は、第１～第４ドアフレームのそれぞれと第１～第４ドア内装材５３０Ｄ１～５３０Ｄ４との間の上部領域、中間領域、および下部領域のうちの少なくとも一つ以上に配置され、第１～第４ドア内装材５３０Ｄ１～５３０Ｄ４のそれぞれの上部領域、中間領域、および下部領域のうちの少なくとも一つ以上を振動させることができる。

本明細書の実施例によれば、第１～第４ドア内装材５３０Ｄ１～５３０Ｄ４のそれぞれの上部領域を振動させるように構成された一つ以上の音響発生装置１０は２ｋＨｚで２０ｋＨｚの音響を出力するように構成され得るかまたは１５０Ｈｚで２０ｋＨｚの音響を出力するように構成され得る。例えば、第１～第４ドア内装材５３０Ｄ１～５３０Ｄ４のうちの少なくとも一つ以上の上部領域を振動させるように構成された一つ以上の音響発生装置１０は２ｋＨｚで２０ｋＨｚの音響を出力するように構成され得るかまたは１５０Ｈｚで２０ｋＨｚの音響を出力するように構成され得る。

本明細書の実施例によれば、第１～第４ドア内装材５３０Ｄ１～５３０Ｄ４のうちの少なくとも一つ以上の中間領域または／および下部領域を振動させるように構成された一つ以上の音響発生装置１０は１５０Ｈｚで２０ｋＨｚの音響を出力するように構成され得る。第１～第４ドア内装材５３０Ｄ１～５３０Ｄ４のそれぞれの中間領域または／および下部領域を振動させるように構成された一つ以上の音響発生装置１０は１５０Ｈｚで２０ｋＨｚの音響を出力するように構成され得る。例えば、第１～第４ドア内装材５３０Ｄ１～５３０Ｄ４のうちの少なくとも一つ以上の中間領域または／および下部領域を振動させるように構成された一つ以上の音響発生装置１０は、ウーファー、ミッドウーファー、およびサブウーファーのうちのいずれか一つ以上であり得る。例えば、第１～第４ドア内装材５３０Ｄ１～５３０Ｄ４のそれぞれの中間領域または／および下部領域を振動させるように構成された一つ以上の音響発生装置１０は、ウーファー、ミッドウーファー、およびサブウーファーのうちのいずれか一つ以上であり得る。

第１ドア内装材５３０Ｄ１に配置された一つ以上の音響発生装置１０および第２ドア内装材５３０Ｄ２に配置された一つ以上の音響発生装置１０のそれぞれから出力される音響は合わせられて出力され得る。例えば、第１ドア内装材５３０Ｄ１に配置された一つ以上の音響発生装置１０および第２ドア内装材５３０Ｄ２に配置された一つ以上の音響発生装置１０のうちの少なくとも一つ以上から出力される音響は合わせられて出力され得る。そして、第３ドア内装材５３０Ｄ３に配置された一つ以上の音響発生装置１０によって出力される音響と第４ドア内装材５３０Ｄ４に配置された一つ以上の音響発生装置１０によって出力される音響とは互いに合わせられて出力され得る。

本明細書の実施例によれば、第１～第４ドア内装材５３０Ｄ１～５３０Ｄ４のそれぞれの上部領域は、ダッシュボード５３０Ａに隣接した第１上部領域、後座席ＲＰＳ１、ＲＰＳ２、ＲＰＳ３に隣接した第２上部領域、および第１上部領域と第２上部領域との間の第３上部領域を含むことができる。例えば、一つ以上の音響発生装置１０は、第１～第４ドア内装材５３０Ｄ１～５３０Ｄ４のそれぞれの第１～第３上部領域のうちの一つ以上に配置され得る。例えば、一つ以上の音響発生装置１０は第１および第２ドア内装材５３０Ｄ１、５３０Ｄ２のそれぞれの第１上部領域に配置され得、第１および第２ドア内装材５３０Ｄ１、５３０Ｄ２のそれぞれの第２および第３上部領域のうちの一つ以上に配置され得る。例えば、一つ以上の音響発生装置１０は、第１～第４ドア内装材５３０Ｄ１～５３０Ｄ４のうちの少なくとも一つ以上の第１～第３上部領域のうちの一つ以上に配置され得る。例えば、第１および第２ドア内装材５３０Ｄ１、５３０Ｄ２のうちの一つ以上の第１上部領域を振動させるように構成された一つ以上の音響発生装置１０は２ｋＨｚで２０ｋＨｚの音響を出力するように構成され得、第１および第２ドア内装材５３０Ｄ１、５３０Ｄ２のそれぞれの第２および第３上部領域のうちの一つ以上を振動させるように構成された一つ以上の音響発生装置１０は２ｋＨｚで２０ｋＨｚの音響を出力するように構成され得るかまたは１５０Ｈｚで２０ｋＨｚの音響を出力するように構成され得る。例えば、第１および第２ドア内装材５３０Ｄ１、５３０Ｄ２のうちの少なくとも一つ以上の第２および第３上部領域のうちの一つ以上を振動させるように構成された一つ以上の音響発生装置１０は２ｋＨｚで２０ｋＨｚの音響を出力するように構成され得るかまたは１５０Ｈｚで２０ｋＨｚの音響を出力するように構成され得る。

本明細書の実施例によれば、一つ以上の音響発生装置１０は座席フレームと座席内装材との間に配置され、座席内装材を間接的にまたは直接的に振動させて音響を出力するように構成され得る。例えば、一つ以上の音響発生装置１０は図１～図１３Ｂを参照して説明した音響装置１００を含むので、これについての重複説明は省略する。例えば、一つ以上の音響発生装置１０は、シートスピーカー、ヘッドレストスピーカー、または第５スピーカーなどであり得るが、本明細書の実施例はこれに限定されない。

本明細書の実施例によれば、座席フレームは、第１座席フレーム（または運転席フレーム）、第２座席フレーム（または助手席フレーム）、第３座席フレーム（または第１同乗席フレーム）、第４座席フレーム（または第２同乗席フレーム）、および第５座席フレーム（または第３同乗席フレーム）を含むことができる。本明細書の実施例によれば、座席内装材は、第１座席フレームを取り囲む第１座席内装材、第２座席フレームを取り囲む第２座席内装材、第３座席フレームを取り囲む第３座席内装材、第４座席フレームを取り囲む第４座席内装材、および第５座席フレームを取り囲む第５座席内装材を含むことができる。

本明細書の実施例によれば、第１～第５座席フレームのうちの少なくとも一つ以上は、座席底フレーム、座席後方フレーム、およびヘッドレストフレームを含むことができる。座席内装材は、座席底フレームを取り囲む座席底内装材、座席後方フレームを取り囲む座席後方内装材、およびヘッドレストフレームを取り囲むヘッドレスト内装材を含むことができる。座席底内装材、座席後方内装材、およびヘッドレスト内装材のうちの少なくとも一つ以上は、座席内部内装材および座席外部内装材を含むことができる。座席内部内装材は発泡層を含むことができる。座席外部内装材は、繊維または皮を含む表皮層を含むことができる。座席外部内装材は、表皮層を支持するプラスチック材質のベース層をさらに含むことができる。

本明細書の実施例によれば、一つ以上の音響発生装置１０は座席後方フレームと座席後方内装材との間およびヘッドレストフレームとヘッドレスト内装材との間のうちの少なくとも一つ以上に配置されることにより、座席後方内装材の座席外部内装材およびヘッドレスト内装材の座席外部内装材のうちの少なくとも一つ以上を振動させることができる。

本明細書の実施例によれば、運転席ＤＳおよび助手席ＦＰＳのうちの少なくとも一つ以上に配置された一つ以上の音響発生装置１０は座席後方フレームと座席後方内装材との間およびヘッドレストフレームとヘッドレスト内装材との間のうちの少なくとも一つ以上に配置され得る。

本明細書の実施例によれば、第１～第３同乗席ＲＰＳ１、ＲＰＳ２、ＲＰＳ３のうちの少なくとも一つ以上に配置された一つ以上の音響発生装置１０はヘッドレストフレームとヘッドレスト内装材との間に配置され得る。例えば、第１～第３同乗席ＲＰＳ１、ＲＰＳ２、ＲＰＳ３のうちの少なくとも一つ以上は、ヘッドレストフレームとヘッドレスト内装材との間に配置された一つ以上の音響発生装置１０を含むことができる。

本明細書の実施例によれば、運転席ＤＳおよび助手席ＦＰＳのうちの少なくとも一つ以上の座席後方内装材を振動させる一つ以上の音響発生装置１０は１５０Ｈｚで２０ｋＨｚの音響を出力するように構成され得る。

本明細書の実施例によれば、運転席ＤＳ、助手席ＦＰＳ、および第１～第３同乗席ＲＰＳ１、ＲＰＳ２、ＲＰＳ３のうちの少なくとも一つ以上のヘッドレスト内装材を振動させる一つ以上の音響発生装置１０は２ｋＨｚで２０ｋＨｚの音響を出力するように構成され得るかまたは１５０Ｈｚで２０ｋＨｚの音響を出力するように構成され得る。

図１５を参照すると、一つ以上の音響発生装置１０はハンドルフレームとハンドル内装材５３０Ｆとの間に配置され、ハンドル内装材５３０Ｆを間接的にまたは直接的に振動させて音響を出力するように構成され得る。例えば、一つ以上の音響発生装置１０は図１～図１３Ｂを参照して説明した音響装置１００を含むので、これについての重複説明は省略する。例えば、一つ以上の音響発生装置１０は、ハンドルスピーカー、ステアリングスピーカー、または第６スピーカーなどであり得るが、本明細書の実施例はこれに限定されない。

本明細書の実施例によれば、一つ以上の音響発生装置１０はハンドル内装材５３０Ｆを間接的にまたは直接的に振動させて音響を運転者に提供することができる。ハンドル内装材５３０Ｆに備えられた一つ以上の音響発生装置１０によって出力される音響は、ダッシュパネルとダッシュボード５３０Ａとの間に備えられた一つ以上の音響発生装置１０、ピラーパネルとピラー内装材５３０Ｂとの間に備えられた一つ以上の音響発生装置１０、ルーフパネルとルーフ内装材５３０Ｃとの間に備えられた一つ以上の音響発生装置１０、ドアフレームとドア内装材５３０Ｄとの間に備えられた一つ以上の音響発生装置１０、および座席フレームと座席内装材との間に備えられた一つ以上の音響発生装置１０のそれぞれによって出力される音響と同じか異なる音響であり得る。例えば、一つ以上の音響発生装置１０によって出力される音響は、ダッシュパネルとダッシュボード５３０Ａとの間に備えられた一つ以上の音響発生装置１０、ピラーパネルとピラー内装材５３０Ｂとの間に備えられた一つ以上の音響発生装置１０、ルーフパネルとルーフ内装材５３０Ｃとの間に備えられた一つ以上の音響発生装置１０、ドアフレームとドア内装材５３０Ｄとの間に備えられた一つ以上の音響発生装置１０、および座席フレームと座席内装材との間に備えられた一つ以上の音響発生装置１０のうちの少なくとも一つ以上によって出力される音響と同じか異なる音響であり得る。本明細書の一実施例として、ハンドル内装材５３０Ｆに備えられた一つ以上の音響発生装置１０は運転者にのみ提供される音響を出力することができる。本明細書の他の実施例として、ハンドル内装材５３０Ｆに備えられた一つ以上の音響発生装置１０によって出力される音響と、ダッシュパネルとダッシュボード５３０Ａとの間に備えられた一つ以上の音響発生装置１０、ピラーパネルとピラー内装材５３０Ｂとの間に備えられた一つ以上の音響発生装置１０、ルーフパネルとルーフ内装材５３０Ｃとの間に備えられた一つ以上の音響発生装置１０、ドアフレームとドア内装材５３０Ｄとの間に備えられた一つ以上の音響発生装置１０、および座席フレームと座席内装材との間に備えられた一つ以上の音響発生装置１０のそれぞれによって出力される音響とは互いに合わせられて出力され得る。例えば、ハンドル内装材５３０Ｆに備えられた一つ以上の音響発生装置１０によって出力される音響と、ダッシュパネルとダッシュボード５３０Ａとの間に備えられた一つ以上の音響発生装置１０、ピラーパネルとピラー内装材５３０Ｂとの間に備えられた一つ以上の音響発生装置１０、ルーフパネルとルーフ内装材５３０Ｃとの間に備えられた一つ以上の音響発生装置１０、ドアフレームとドア内装材５３０Ｄとの間に備えられた一つ以上の音響発生装置１０、および座席フレームと座席内装材との間に備えられた一つ以上の音響発生装置１０のうちの少なくとも一つ以上によって出力される音響とは互いに合わせられて出力され得る。

本明細書の実施例によれば、一つ以上の音響発生装置１０はフロアパネルとフロア内装材５３０Ｇとの間に配置され、フロア内装材５３０Ｇを間接的にまたは直接的に振動させて音響を出力するように構成され得る。一つ以上の音響発生装置１０は、前座席ＤＳ、ＦＰＳと第３後方同乗席ＲＰＳ３との間に配置されたフロアパネルとフロア内装材５３０Ｇとの間に配置され得る。例えば、一つ以上の音響発生装置１０は図１～図１３Ｂを参照して説明した音響装置１００を含むので、これについての重複説明は省略する。例えば、一つ以上の音響発生装置１０は１５０Ｈｚで２０ｋＨｚの音響を出力するように構成され得る。例えば、一つ以上の音響発生装置１０は、フロアスピーカー、底スピーカー、アンダースピーカー、または第７スピーカーなどであり得るが、本明細書の実施例はこれに限定されない。

本明細書の実施例による運送装置は、室内空間に露出した内装材５３０に配置された一つ以上の音響発生装置１０をさらに含むことができる。例えば、本明細書の実施例による運送装置は、内装材５３０に配置された一つ以上の音響発生装置１０の代わりに室内空間に露出した内装材５３０に配置された一つ以上の音響発生装置１０のみを含むか、または内装材５３０に配置された一つ以上の音響発生装置１０および室内空間に露出した内装材５３０に配置された一つ以上の音響発生装置１０の両者を含むことができる。例えば、内装材５３０に配置された一つ以上の音響発生装置１０および／または室内空間に露出した内装材５３０に配置された一つ以上の音響発生装置１０は内装材５３０に配置されて音響を出力することができる。例えば、内装材５３０は、一つ以上の音響発生装置（または振動装置）の振動によって音響を出力することができる。

本明細書の実施例によれば、内装材５３０は、リアビューミラー５３０Ｈ、オーバーヘッドコンソール５３０Ｉ、リアパッケージ内装材５３０Ｊ、グローブボックス、およびサンバイザーなどをさらに含むことができる。

本明細書の実施例による一つ以上の音響発生装置１０は、リアビューミラー５３０Ｈ、オーバーヘッドコンソール５３０Ｉ、リアパッケージ内装材５３０Ｊ、グローブボックス、およびサンバイザーのうちの少なくとも一つ以上に配置され得る。例えば、一つ以上の音響発生装置１０は１チャネル以上の音響を出力することができる。

一つ以上の音響発生装置１０はリアビューミラー５３０Ｈに配置され、リアビューミラーを間接的にまたは直接的に振動させて音響を出力するように構成され得る。一つ以上の音響発生装置１０は、ミラーハウジングとミラーハウジングに支持されたリアビューミラー５３０Ｈとの間に配置され得る。例えば、一つ以上の音響発生装置１０は図１～図１３Ｂを参照して説明した音響装置１００を含むので、これについての重複説明は省略する。例えば、一つ以上の音響発生装置１０は１５０Ｈｚで２０ｋＨｚの音響を出力するように構成され得る。例えば、一つ以上の音響発生装置１０は、ミラースピーカーまたは第８スピーカーなどであり得るが、本明細書の実施例はこれに限定されない。

本明細書の実施例によれば、一つ以上の音響発生装置１０はオーバーヘッドコンソール５３０Ｉに配置され、オーバーヘッドコンソール５３０Ｉのコンソールカバーを間接的にまたは直接的に振動させて音響を出力するように構成され得る。本明細書の一実施例によれば、オーバーヘッドコンソール５３０Ｉは、ルーフパネルに埋め込まれたコンソールボックス、コンソールボックスに配置された照明機構、および照明器具およびコンソールボックスを覆うコンソールカバーを含むことができる。

一つ以上の音響発生装置１０はオーバーヘッドコンソール５３０Ｉのコンソールボックスとコンソールカバーとの間に配置され、コンソールカバーを振動させることができる。例えば、一つ以上の音響発生装置１０はオーバーヘッドコンソール５３０Ｉのコンソールボックスとコンソールカバーとの間に配置され、コンソールカバーを直接的に振動させることができる。例えば、少なくとも一つ以上の音響発生装置１０は図１～図１３Ｂを参照して説明した音響装置１００を含むので、これについての重複説明は省略する。例えば、一つ以上の音響発生装置１０は１５０Ｈｚで２０ｋＨｚの音響を出力するように構成され得る。例えば、一つ以上の音響発生装置１０は、コンソールスピーカー、照明スピーカー、または第９スピーカーなどであり得るが、本明細書の実施例はこれに限定されない。

本明細書の実施例による運送装置は、ルーフ内装材５３０Ｃの中央領域に配置された中央照明ボックス、中央照明ボックスに配置された中央照明機構、および中央照明器具を覆う中央照明カバーをさらに含むことができる。この場合、一つ以上の音響発生装置１０は中央照明器具の中央照明ボックスと中央照明カバーとの間にさらに配置され、中央照明カバーをさらに振動させることができる。

図１４を参照すると、一つ以上の音響発生装置１０はリアパッケージ内装材５３０Ｊに配置され、リアパッケージ内装材５３０Ｊを間接的にまたは直接的に振動させて音響を出力するように構成され得る。リアパッケージ内装材５３０Ｊは第１～第３同乗席ＲＰＳ１、ＲＰＳ２、ＲＰＳ３の後側に配置され得る。例えば、リアパッケージ内装材５３０Ｊの一部は後方ガラス窓５４０Ｃの下に配置され得る。

一つ以上の音響発生装置１０はリアパッケージ内装材５３０Ｊの背面に配置され、リアパッケージ内装材５３０Ｊを振動させることができる。例えば、一つ以上の音響発生装置１０は図１～図１３Ｂを参照して説明した音響装置１００を含むので、これについての重複説明は省略する。例えば、一つ以上の音響発生装置１０は、リアスピーカーまたは第１０スピーカーなどであり得るが、本明細書の実施例はこれに限定されない。

本明細書の実施例によれば、リアパッケージ内装材５３０Ｊは、第１後方同乗席ＲＰＳ１の後方に対応する第１領域、第２後方同乗席ＲＰＳ２の後方に対応する第２領域、および第３後方同乗席ＲＰＳ３の後方に対応する第３領域を含むことができる。本明細書の実施例によれば、一つ以上の音響発生装置１０はリアパッケージ内装材５３０Ｊの第１～第３領域のうちの少なくとも一つ以上を振動させることができるように配置され得る。例えば、一つ以上の音響発生装置１０はリアパッケージ内装材５３０Ｊの第１および第２領域のそれぞれに配置され得るかまたは第１～第３領域のそれぞれに配置され得る。例えば、一つ以上の音響発生装置１０はリアパッケージ内装材５３０Ｊの第１および第２領域のうちの少なくとも一つ以上に配置され得るかまたは第１～第３領域のうちの少なくとも一つ以上に配置され得る。例えば、一つ以上の音響発生装置１０は１５０Ｈｚで２０ｋＨｚの音響を出力するように構成され得る。例えば、リアパッケージ内装材５３０Ｊの第１～第３領域のそれぞれを振動させるように構成された一つ以上の音響発生装置１０は互いに同じか異なる音響出力特性を有し得る。例えば、リアパッケージ内装材５３０Ｊの第１～第３領域のうちの少なくとも一つ以上を振動させるように構成された一つ以上の音響発生装置１０は互いに同じか異なる音響出力特性を有し得る。

本明細書の実施例によれば、一つ以上の音響発生装置１０はグローブボックスに配置され、グローブボックスを間接的にまたは直接的に振動させて音響を出力するように構成され得る。グローブボックスは助手席ＦＰＳの前方に対応するダッシュボード５３０Ａに配置され得る。

一つ以上の音響発生装置１０はグローブボックスの内側面に配置され、グローブボックスを振動させることができる。例えば、一つ以上の音響発生装置１０は図１～図１３Ｂを参照して説明した音響装置１００を含むので、これについての重複説明は省略する。例えば、一つ以上の音響発生装置１０は１５０Ｈｚで２０ｋＨｚの音響を出力するように構成され、ウーファー、ミッドウーファー、およびサブウーファーのうちの一つ以上であり得る。例えば、一つ以上の音響発生装置１０はグローブボックススピーカーまたは第１１スピーカーなどであり得るが、本明細書の実施例はこれに限定されない。

本明細書の実施例によれば、一つ以上の音響発生装置１０はサンバイザーに配置され、サンバイザーを間接的にまたは直接的に振動させて音響を出力するように構成され得る。サンバイザーは、運転席ＤＳに対応する第１サンバイザー、および助手席ＦＰＳに対応する第２サンバイザーを含むことができる。

一つ以上の音響発生装置１０は第１サンバイザー５３０Ｌ１および第２サンバイザー５３０Ｌ２のうちの少なくとも一つ以上に配置され、第１サンバイザー５３０Ｌ１および第２サンバイザー５３０Ｌ２のうちの少なくとも一つ以上を間接的にまたは直接的に振動させることができる。例えば、第１２振動装置５５０Ｌは図１～図１３Ｂを参照して説明した音響装置１００を含むので、これについての重複説明は省略する。例えば、一つ以上の音響発生装置１０は１５０Ｈｚで２０ｋＨｚの音響を出力するように構成され得る。例えば、一つ以上の音響発生装置１０はサンバイザースピーカーまたは第１２スピーカーなどであり得るが、本明細書の実施例はこれに限定されない。

本明細書の実施例によれば、第１サンバイザーおよび第２サンバイザーのうちの少なくとも一つ以上はサンバイザーミラーをさらに含むことができる。この場合、一つ以上の音響発生装置１０は第１サンバイザーおよび第２サンバイザーのうちの少なくとも一つ以上のサンバイザーミラーを間接的にまたは直接的に振動させることができるように構成され得る。サンバイザーミラーを振動させる一つ以上の音響発生装置１０は図１～図１３Ｂを参照して説明した音響装置１００を含むので、これについての重複説明は省略する。

図１４を参照すると、本明細書の実施例による運送装置は、ガラス窓５４０に配置された一つ以上の音響発生装置１０をさらに含むことができる。例えば、一つ以上の音響発生装置１０はガラス窓５４０に配置され、音響を出力することができる。例えば、ガラス窓５４０は一つ以上の音響発生装置（または振動装置）の振動によって音響を出力することができる。例えば、一つ以上の音響発生装置１０は、ウィンドウスピーカー、透明音響発生装置、透明スピーカー、または不透明スピーカーなどであり得るが、本明細書の実施例はこれに限定されない。

本明細書の実施例による一つ以上の音響発生装置１０はガラス窓５４０を間接的にまたは直接的に振動させて音響を出力するように構成され得る。例えば、一つ以上の音響発生装置１０は図１～図１３Ｂを参照して説明した音響装置１００のうちの一つ以上を含み、透明、半透明、または不透明に構成され得る。

本明細書の実施例によれば、ガラス窓５４０は、前方ガラス窓、側面ガラス窓５４０Ｂ、および後方ガラス窓５４０Ｃを含むことができる。本明細書の実施例によれば、ガラス窓５４０はルーフガラス窓をさらに含むことができる。例えば、運送装置がルーフガラス窓を含むとき、ルーフフレームおよびルーフ内装材５３０Ｃの領域の一部はルーフガラス窓に代替され得る。例えば、運送装置がルーフガラス窓を含むとき、一つ以上の音響発生装置１０はルーフガラス窓を取り囲むルーフ内装材５３０Ｃの縁部を間接的にまたは直接的に振動させて音響を出力するように構成され得る。

本明細書の実施例によれば、一つ以上の音響発生装置１０は前方ガラス窓に配置され、自体振動によって音響を出力するかまたは前方ガラス窓を間接的にまたは直接的に振動させて音響を出力するように構成され得る。

本明細書の実施例によれば、前方ガラス窓は、運転席ＤＳに対応する第１領域、助手席ＦＰＳに対応する第２領域、および第１領域と第２領域との間の第３領域（または中間領域）を含むことができる。例えば、一つ以上の音響発生装置１０は前方ガラス窓の第１～第３領域のうちの少なくとも一つ以上に配置され得る。例えば、一つ以上の音響発生装置１０は前方ガラス窓の第１および第２領域のそれぞれに配置され得るかまたは第１～第３領域のそれぞれに配置され得る。例えば、一つ以上の音響発生装置１０は前方ガラス窓の第１および第２領域のうちの少なくとも一つ以上に配置され得るかまたは第１～第３領域のうちの少なくとも一つ以上に配置され得る。例えば、前方ガラス窓の第１～第３領域のそれぞれに配置された一つ以上の音響発生装置１０は互いに同じか異なる音響出力特性を有し得る。例えば、前方ガラス窓の第１～第３領域のうちの一つ以上に配置された一つ以上の音響発生装置１０は互いに同じか異なる音響出力特性を有し得る。例えば、一つ以上の音響発生装置１０は１５０Ｈｚで２０ｋＨｚの音響を出力するように構成され得る。例えば、一つ以上の音響発生装置１０は前方ウィンドウスピーカーまたは第１３スピーカーなどであり得るが、本明細書の実施例はこれに限定されない。

図１５を参照すると、本明細書の実施例による一つ以上の音響発生装置１０は側面ガラス窓５４０Ｂに配置され、自体振動によって音響を出力するかまたは側面ガラス窓５４０Ｂを間接的にまたは直接的に振動させて音響を出力するように構成され得る。

本明細書の実施例によれば、側面ガラス窓５４０Ｂは、第１側面ガラス窓（または左側フロントウィンドウ）、第２側面ガラス窓（または右側フロントウィンドウ）５４０Ｂ２、第３側面ガラス窓（または左側リアウィンドウ）、および第４側面ガラス窓（または右側リアウィンドウ）５４０Ｂ４を含むことができる。

本明細書の実施例によれば、一つ以上の音響発生装置１０は第１～第４側面ガラス窓５４０Ｂ２、５４０Ｂ４のうちの少なくとも一つ以上に配置され得る。例えば、第１～第４側面ガラス窓５４０Ｂ２、５４０Ｂ４のうちの少なくとも一つ以上は一つ以上の音響発生装置１０を含むことができる。

本明細書の実施例によれば、一つ以上の音響発生装置１０は第１～第４側面ガラス窓５４０Ｂ２、５４０Ｂ４のうちの少なくとも一つ以上に配置され、自体振動によって音響を出力するかまたは当該側面ガラス窓５４０Ｂ２、５４０Ｂ４を間接的にまたは直接的に振動させて音響を出力するように構成され得る。例えば、一つ以上の音響発生装置１０は１５０Ｈｚで２０ｋＨｚの音響を出力するように構成され得る。例えば、第１～第４側面ガラス窓５４０Ｂ２、５４０Ｂ４のうちの少なくとも一つ以上に配置された一つ以上の音響発生装置１０は互いに同じか異なる音響出力特性を有し得る。例えば、一つ以上の音響発生装置１０は１５０Ｈｚで２０ｋＨｚの音響を出力するように構成され得る。例えば、一つ以上の音響発生装置１０は側面ウィンドウスピーカーまたは第１４スピーカーなどであり得るが、本明細書の実施例はこれに限定されない。

図１４を参照すると、本明細書の実施例による一つ以上の音響発生装置１０は後方ガラス窓５４０Ｃに配置され、自体振動によって音響を出力するかまたは後方ガラス窓５４０Ｃを間接的にまたは直接的に振動させて音響を出力するように構成され得る。

本明細書の実施例によれば、後方ガラス窓５４０Ｃは、第１後方同乗席ＲＰＳ１の後方に対応する第１領域、第２後方同乗席ＲＰＳ２の後方に対応する第２領域、および第３後方同乗席ＲＰＳ３の後方に対応する第３領域を含むことができる。本明細書の実施例によれば、一つ以上の音響発生装置１０は後方ガラス窓５４０Ｃの第１～第３領域のそれぞれに配置され得る。例えば、一つ以上の音響発生装置１０は後方ガラス窓５４０Ｃの第１～第３領域のうちの少なくとも一つ以上に配置され得る。例えば、一つ以上の音響発生装置１０は後方ガラス窓５４０Ｃの第１および第２領域のそれぞれに配置され得るかまたは第１～第３領域のそれぞれに配置され得る。例えば、一つ以上の音響発生装置１０は後方ガラス窓５４０Ｃの第１および第２領域のうちの少なくとも一つ以上に配置され得るかまたは第１～第３領域のうちの少なくとも一つ以上に配置され得る。例えば、一つ以上の音響発生装置１０は１５０Ｈｚで２０ｋＨｚの音響を出力するように構成され得る。例えば、後方ガラス窓５４０Ｃの第１～第３領域のそれぞれに配置された一つ以上の音響発生装置１０は互いに同じか異なる音響出力特性を有し得る。例えば、後方ガラス窓５４０Ｃの第１～第３領域のうちの少なくとも一つ以上に配置された一つ以上の音響発生装置１０は互いに同じか異なる音響出力特性を有し得る。例えば、後方ガラス窓５４０Ｃの第１および第２領域のうちの少なくとも一つ以上に配置された一つ以上の音響発生装置１０は１５０Ｈｚで２０ｋＨｚの音響を出力するように構成され、ウーファー、ミッドウーファー、およびサブウーファーのうちのいずれか一つ以上であり得る。例えば、一つ以上の音響発生装置１０は後方ウィンドウスピーカーまたは第１５スピーカーなどであり得るが、本明細書の実施例はこれに限定されない。

本明細書の実施例によれば、一つ以上の音響発生装置１０はルーフガラス窓に配置され、自体振動によって音響を出力するかまたはルーフガラス窓を間接的にまたは直接的に振動させて音響を出力するように構成され得る。

本明細書の実施例によるルーフガラス窓は、前座席ＤＳ、ＦＰＳの上に配置され得る。例えば、一つ以上の音響発生装置１０はルーフガラス窓の中間領域に配置され得る。例えば、一つ以上の音響発生装置１０は１５０Ｈｚで２０ｋＨｚの音響を出力するように構成され得る。例えば、一つ以上の音響発生装置１０はルーフウィンドウスピーカーまたは第１６スピーカーなどであり得るが、本明細書の実施例はこれに限定されない。

本明細書の他の実施例によるルーフガラス窓は、前座席ＤＳ、ＰＳの上に配置され得るかまたは前座席ＤＳ、ＰＳおよび後座席ＲＰＳ１、ＲＰＳ２、ＲＰＳ３の上に配置され得る。例えば、ルーフガラス窓は、前座席ＤＳ、ＰＳに対応する第１領域、および後座席ＲＰＳ１、ＲＰＳ２、ＲＰＳ３に対応する第２領域を含むことができる。そして、ルーフガラス窓は、第１領域および第２領域の間の第３領域を含むことができる。例えば、一つ以上の音響発生装置１０はルーフガラス窓の第１および第２領域のうちの少なくとも一つ以上に配置され得るかまたはルーフガラス窓の第１～第３領域のうちの少なくとも一つ以上に配置され得る。例えば、一つ以上の音響発生装置１０は１５０Ｈｚで２０ｋＨｚの音響を出力するように構成され得る。例えば、ルーフガラス窓の第１～第３領域のうちの少なくとも一つ以上に配置された一つ以上の音響発生装置１０は互いに同じか異なる音響出力特性を有し得る。

図１４および図１５を参照すると、本明細書の実施例による運送装置は、ダッシュボード５３０Ａ、ドアフレーム、およびリアパッケージ内装材５３０Ｊのうちの少なくとも一つ以上に配置されたウーファースピーカーＷＳをさらに含むことができる。

本明細書の実施例によるウーファースピーカーＷＳは、ウーファー、ミッドウーファー、およびサブウーファーのうち一つ以上であり得る。例えば、ウーファースピーカーＷＳは６０Ｈｚで１５０Ｈｚの音響を出力するスピーカーなどであり得るが、本明細書の実施例はこれに限定されない。

したがって、ウーファースピーカーＷＳは６０Ｈｚで１５０Ｈｚの音響を出力することにより、室内空間に出力される音響の低音域帯特性を向上させることができる。

本明細書の実施例によれば、ウーファースピーカーＷＳは、ダッシュボード５３０Ａの第１および第２領域のうちの少なくとも一つ以上に配置され得る。本明細書の実施例によれば、ウーファースピーカーＷＳはドア内装材５３０Ｄの第１～第４ドアフレームのそれぞれに配置され、ドア内装材５３０Ｄの第１～第４ドア内装材５３０Ｄ１～５３０Ｄ４のそれぞれの下部領域に露出し得る。例えば、ウーファースピーカーＷＳはドア内装材５３０Ｄの第１～第４ドアフレームのうちの少なくとも一つ以上に配置され、ドア内装材５３０Ｄの第１～第４ドア内装材５３０Ｄ１～５３０Ｄ４のうちの少なくとも一つ以上の下部領域に露出し得る。本明細書の実施例によれば、ウーファースピーカーＷＳはリアパッケージ内装材５３０Ｊの第１および第２領域のうちの少なくとも一つ以上に配置され得る。例えば、第１～第４ドア内装材５３０Ｄ１～５３０Ｄ４のそれぞれの下部領域に配置された一つ以上の音響発生装置１０はウーファースピーカーＷＳに代替され得る。例えば、第１～第４ドア内装材５３０Ｄ１～５３０Ｄ４のうちの少なくとも一つ以上の下部領域に配置された一つ以上の音響発生装置１０はウーファースピーカーＷＳに代替され得る。

本明細書の実施例による運送装置は、室内空間に露出した内装材５３０の一部を覆うガーニッシュ部材、および内装材５３０に配置された一つ以上の音響発生装置１０をさらに含むことができる。例えば、一つ以上の音響発生装置１０はガーニッシュ部材および内装材５３０に配置されて音響を出力することができる。例えば、ガーニッシュ部材および内装材５３０のうちの少なくとも一つ以上は一つ以上の音響発生装置（または振動装置）の振動によって音響を出力することができる。

ガーニッシュ部材は室内空間に露出したドア内装材５３０Ｄの一部を覆うように構成され得るが、本明細書の実施例はこれに限定されない。例えば、ガーニッシュ部材は、室内空間に露出したダッシュボード５３０Ａ、ピラー内装材５３０Ｂ、およびルーフ内装材５３０Ｃのうちの一つ以上の一部を覆うように構成され得る。

本明細書の実施例によるガーニッシュ部材は振動によって音響を発生するのに適した材料特性を有する金属材質を含むかまたは非金属材質（または複合非金属材質）を含むことができる。例えば、ガーニッシュ部材の金属材質は、ステンレススチール（ｓｔａｉｎｌｅｓｓ ｓｔｅｅｌ）、アルミニウム（Ａｌ）、アルミニウム（Ａｌ）合金、マグネシウム（Ｍｇ）、マグネシウム（Ｍｇ）合金、およびマグネシウムリチウム（Ｍｇ－Ｌｉ）合金のうちのいずれか１種以上の材質を含むことができるが、本明細書の実施例はこれに限定されない。ガーニッシュ部材の非金属材質（または複合非金属材質）は、木、プラスチック、ガラス、金属、布地、繊維、ゴム、紙、カーボン、および皮のうちの一つ以上を含むことができるが、本明細書の実施例はこれに限定されない。例えば、ガーニッシュ部材は高音域帯の音響を発生するのに適した材料特性を有する金属材質を含むことができるが、本明細書の実施例はこれに限定されない。例えば、高音域帯は１ｋＨｚ以上または３ｋＨｚ以上の周波数を有し得るが、本明細書の実施例はこれに限定されない。

一つ以上の音響発生装置１０はガーニッシュ部材と内装材５３０との間に配置され得る。例えば、一つ以上の音響発生装置１０はガーニッシュスピーカーまたは第１７スピーカーなどであり得るが、本明細書の実施例はこれに限定されない。

本明細書の実施例による一つ以上の音響発生装置１０は図１～図１３Ｂを参照して説明した音響装置１００のうちの一つ以上を含むことができる。一つ以上の音響発生装置１０はメイン内装材または内装材５３０およびガーニッシュ部材に配置され、ガーニッシュ部材に連結または結合され得る。

本明細書の実施例による一つ以上の音響発生装置１０はガーニッシュ部材を間接的にまたは直接的に振動させて運送装置の室内空間に音響を出力するように構成され得る。例えば、一つ以上の音響発生装置１０は高音域帯の音響を出力するように構成され得るが、本明細書の実施例はこれに限定されない。

図１４および図１５を参照すると、本明細書の実施例による運送装置は、外装材５２０の内側面に配置された一つ以上の音響発生装置１０をさらに含むことができる。例えば、一つ以上の音響発生装置１０は外装材５２０に配置されて音響を出力することができる。例えば、外装材５２０は一つ以上の音響発生装置（または振動装置）の振動によって音響を出力することができる。

本明細書の実施例による外装材５２０は、フードパネル５２０Ａ、フロントフェンダーパネル５２０Ｂ、ドアフレーム、ルーフパネル、ピラーパネル、トランクパネル５２０Ｃ、前面バンパー、後面バンパー、スポイラー、ヘッドライト、尾灯、霧灯、および車体底ＣＢのうちの少なくとも一つ以上を含むことができる。一つ以上の音響発生装置は、フードパネル５２０Ａ、フロントフェンダーパネル５２０Ｂ、ドアフレーム、ルーフパネル、ピラーパネル、トランクパネル５２０Ｃ、前面バンパー、後面バンパー、スポイラー、ヘッドライト、尾灯、霧灯、および車体底ＣＢのうちの少なくとも一つ以上を外面または内面で振動させることができる。

一つ以上の音響発生装置１０は、フードパネル５２０Ａ、フロントフェンダーパネル５２０Ｂ、およびトランクパネル５２０Ｃのうちの一つ以上に配置され得る。よって、１チャネル以上の音響を出力することができる。

本明細書の実施例による一つ以上の音響発生装置１０はフードパネル５２０Ａの内側面に連結されるかまたは結合され、フードパネル５２０Ａを間接的にまたは直接的に振動させて運送装置の外部空間に音響を出力するように構成され得る。例えば、一つ以上の音響発生装置１０はフードパネル５２０Ａの内側面の中心部および縁部のうちの一つ以上に連結されるかまたは結合されるように構成され得る。

本明細書の実施例による一つ以上の音響発生装置１０は図１～図１３Ｂを参照して説明した音響装置１００のうちの一つ以上を含むことができる。一つ以上の音響発生装置１０はフードパネル５２０Ａの内側面に連結または結合され得る。例えば、一つ以上の音響発生装置１０は１５０Ｈｚで２０ｋＨｚの音響を出力するように構成され得る。例えば、一つ以上の音響発生装置１０はフードパネルスピーカーまたは第１８スピーカーなどであり得るが、本明細書の実施例はこれに限定されない。

本明細書の実施例による一つ以上の音響発生装置１０はフロントフェンダーパネル５２０Ｂの内側面に連結されるかまたは結合され、フロントフェンダーパネル５２０Ｂを間接的にまたは直接的に振動させて運送装置の外部空間に音響を出力するように構成され得る。例えば、一つ以上の音響発生装置１０はフロントフェンダーパネル５２０Ｂの内側面に一定の間隔で配置され得る。

本明細書の実施例による一つ以上の音響発生装置１０は図１～図１３Ｂを参照して説明した音響装置１００のうちの一つ以上を含むことができる。一つ以上の音響発生装置１０はフロントフェンダーパネル５２０Ｂの内側面に連結または結合され得る。例えば、一つ以上の音響発生装置１０は１５０Ｈｚで２０ｋＨｚの音響を出力するように構成され得る。例えば、一つ以上の音響発生装置１０はフェンダーパネルスピーカーまたは第１９スピーカーなどと言えるが、本明細書の実施例はこれに限定されない。

本明細書の実施例による一つ以上の音響発生装置１０はトランクパネル５２０Ｃの内側面に連結されるかまたは結合され、トランクパネル５２０Ｃを間接的にまたは直接的に振動させて運送装置の外部空間に音響を出力するように構成され得る。例えば、一つ以上の音響発生装置１０はトランクパネル５２０Ｃの内側面の中心部および縁部のうちの一つ以上に連結されるかまたは結合されるように構成され得る。

本明細書の実施例による一つ以上の音響発生装置１０は図１～図１３Ｂを参照して説明した音響装置１００のうちの一つ以上を含むことができる。一つ以上の音響発生装置１０はトランクパネル５２０Ｃの内側面に連結または結合され得る。例えば、一つ以上の音響発生装置１０は１５０Ｈｚで２０ｋＨｚの音響を出力するように構成され得る。例えば、一つ以上の音響発生装置１０はトランクパネルスピーカーまたは第２０スピーカーなどであり得るが、本明細書の実施例はこれに限定されない。

本明細書の他の実施例によれば、一つ以上の音響発生装置１０はドアインナーパネルおよびドアアウターパネルのうちの一つ以上に配置され得る。

図１５を参照すると、本明細書の実施例による運送装置は、バッテリーモジュールＢＭおよび車体底ＣＢをさらに含むことができる。

例えば、バッテリーモジュールＢＭは外装材５２０に配置され得る。例えば、車体底ＣＢはバッテリーモジュールＢＭを覆うことができる。車体底ＣＢは車体パネルであり得るが、本明細書の実施例はこれに限定されない。

最近、電気車などの騷音がない環境に優しい運送装置は、運送装置の動くとき、歩行者がこれを認知することができない問題点がある。よって、運送装置は危険性を認知することができるＡＶＡＳを運送装置に装着している。

本明細書の実施例によれば、運送装置はＡＶＡＳ（Ａｃｏｕｓｔｉｃ Ｖｅｈｉｃｌｅ Ａｌｅｒｔ Ｓｙｓｔｅｍ）をさらに含むことができる、ＡＶＡＳは運送装置の位置および／または運行情報を歩行者に伝達する装置であり得る。ＡＶＡＳは仮想エンジンサウンドシステムまた車両接近情報装置であり得るが、本明細書の実施例はこれに限定されない。

例えば、ＡＶＡＳは運送装置の前方のエンジンに構成され得る。よって、運送装置の前方の音響は後方の音響と同等な音響を出力することができない問題点がある。そして、前方に備えられた音響装置で運送装置の後方の音響を合わせる場合、前方の音響が相対的に大きくなり、室内に音響が流入する問題点がある。したがって、本明細書の発明者らは運送装置の前方の音響および後方の音響を同等な音響に調節するための多様な研究および実験を行った。これについて以下で説明する。

一つ以上の音響発生装置１０はバッテリーモジュールＢＭと車体底ＣＢとの間に配置され得る。図１４を参照すると、一つ以上の音響発生装置１０は運送装置の中央に配置され得る。他の例によれば、一つ以上の音響発生装置１０は、運送装置の前後左右のうちの一側以上に配置され得る。

本明細書の実施例によれば、バッテリーモジュールＢＭと車体底ＣＢとの間に配置される一つ以上の音響発生装置１０はＡＶＡＳであり得る。よって、運送装置のエンジンにＡＶＡＳが配置される場合に発生する前方の音響と後方の音響とが異なる問題点を解決することができるので、運送装置の周辺に同等な音響を有するＡＶＡＳを提供することができる。そして、運送装置の室内に対して遮蔽される部分にＡＶＡＳを配置することができるので、室内に流入する音響および／またはノイズを最小化するかまたは減らすことができる。本明細書の実施例によれば、図３～図５を参照して説明した連結部材１４５を有する音響装置１００でＡＶＡＳを具現することができるので、中低音域帯および／または高音域帯での音響特性が向上したＡＶＡＳを提供することができ、運送装置の配置の自由度が向上することができる。

本明細書の実施例による運送装置は、内装材５３０に配置された一つ以上の音響発生装置１０、室内空間に露出した内装材５３０に配置された一つ以上の音響発生装置１０、ガラス窓５４０に配置された一つ以上の音響発生装置１０、ガーニッシュ部材に配置された一つ以上の音響発生装置１０、および外装材５２０に配置された一つ以上の音響発生装置１０のうちの少なくとも一つ以上を介して音響を室内空間および外部空間のうちの一つ以上に出力することにより、外装材５２０および内装材５３０のうちの一つ以上を音響振動板として使用して音響を出力することができ、多チャンネルを含むサラウンド立体音響を出力することができる。

本明細書の実施例による音響装置およびこれを含む運送装置は下記のように説明することができる。

本明細書の実施例による音響装置は、振動部材と、振動部材の後面に備えられたエンクロージャーと、振動部材およびエンクロージャーの間に備えられ、振動部材の縁部を移動可能に支持する連結部材と、振動部材を振動させる振動装置とを含むことができる。

本明細書の一つ以上の実施例によれば、振動部材は、平面構造または非平面構造を有することができる。

本明細書の一つ以上の実施例によれば、振動部材は、連結部材と連結された突出部を含むことができる。

本明細書の一つ以上の実施例によれば、突出部は振動部材の後面から突出することができる。連結部材は、突出部を収容する溝を含むことができる。

本明細書の一つ以上の実施例によれば、連結部材は、振動部材の後面の縁部を支持する第１支持部を含むことができる。第１支持部は、内部空間および内部空間に連結されたホールを含むことができる。突出部は第１支持ホールに収容され得る。

本明細書の一つ以上の実施例によれば、エンクロージャーは、底部と、底部の縁端に連結され、連結部材と連結された側部とを含むことができる。

本明細書の一つ以上の実施例によれば、連結部材は、振動部材と連結された第１連結部と、エンクロージャーと連結された第２連結部とを含むことができる。第１連結部および第２連結部のそれぞれは弾性を有することができる。

本明細書の一つ以上の実施例によれば、振動部材は、第１連結部と連結された突出部を含むことができる。エンクロージャーは、第２連結部と連結された側部を含むことができる。

本明細書の一つ以上の実施例によれば、第１連結部は、突出部を収容する第１収容部を含むことができる。第２連結部は、側部を収容する第２収容部を含むことができる。

本明細書の一つ以上の実施例によれば、連結部材は、弾性を有する可撓性材料で構成され得る。

本明細書の一つ以上の実施例によれば、振動装置は振動素子を含むことができる。振動素子は、振動部と、振動部の第１面に備えられた第１電極部と、振動部の第１面と異なる面に備えられた第２電極部とを含むことができる。

本明細書の一つ以上の実施例によれば、振動部は、圧電特性を有する無機物質部を含むことができる。

本明細書の一つ以上の実施例によれば、振動部は、圧電特性を有する複数の無機物質部と、複数の無機物質部の間に備えられた有機物質部とを含むことができる。

本明細書の一つ以上の実施例によれば、振動装置は、第１電極部に備えられた第１カバー部材と、第２電極部に備えられた第２カバー部材とを含むことができる。

本明細書の一つ以上の実施例によれば、振動装置は、第１カバー部材と第１電極部との間に備えられた第１接着層と、第２カバー部材と第２電極部との間に備えられた第２接着層とをさらに含むことができる。

本明細書の一つ以上の実施例によれば、振動装置の下に備えられた一つ以上の緩衝部材をさらに含むことができる。

本明細書の一つ以上の実施例によれば、一つ以上の緩衝部材は、第１緩衝部材および第１緩衝部材上に備えられた第２緩衝部材を含むことができる。第１緩衝部材は、第２緩衝部材の弾性係数と異なる弾性係数を有する材質で構成され得る。

本明細書の一つ以上の実施例によれば、第２緩衝部材は、振動部材が撓う方向に垂直な方向のパターンを含むことができる。

本明細書の一つ以上の実施例によれば、振動部材は金属材質を含むか、または木材、ゴム、プラスチック、カーボン、ガラス、繊維、布地、紙、および皮のうちの一つ以上の単一の非金属材質または複合非金属材質を含むことができる。

本明細書の一つ以上の実施例によれば、振動装置は、信号ケーブルをさらに含むことができる。

本明細書の一つ以上の実施例によれば、連結部材は、信号ケーブルが通過する開口部を含むことができる。振動部材とエンクロージャーとの間の部分のうち開口部を除いた残りの部分をシーリングすることができる。

本明細書の一つ以上の実施例によれば、振動部材は、映像を表示する画素を有する表示パネル、表示装置から映像が投射されるスクリーンパネル、照明パネル、サイニジパネル、運送手段の内装材、運送手段のガラス窓、運送手段の外装材、建物の天井材、建物の内装材、建物のガラス窓、航空機の内装材、航空機のガラス窓、金属、木材、ゴム、プラスチック、カーボン、ガラス、繊維、布地、紙、皮、および鏡のうちの一つ以上を含むことができる。

本明細書の実施例による運送装置は、外装材と、外装材を覆う内装材と、外装材、内装材、および外装材と内装材との間のうちの少なくとも一つ以上に備えられた一つ以上の音響発生装置とを含むことができる。一つ以上の音響発生装置は、請求項１～２１のいずれか一項に記載の音響装置を含むことができる。内装材および外装材のうちの一つ以上は一つ以上の音響発生装置の振動によって音響を出力することができる。

本明細書の一つ以上の実施例によれば、内装材および外装材のうちの一つは、音響装置のエンクロージャーで構成され得る。

本明細書の一つ以上の実施例によれば、内装材および外装材のうちの一つは、音響装置の振動部材で構成され得る。

本明細書の一つ以上の実施例によれば、内装材は、ダッシュボード、ピラー内装材、ルーフ内装材、ドア内装材、座席内装材、ハンドル内装材、フロア内装材、およびリアパッケージ内装材のうちの少なくとも一つ以上を含むことができる。一つ以上の音響発生装置は、ダッシュボード、ピラー内装材、ルーフ内装材、ドア内装材、座席内装材、ハンドル内装材、フロア内装材、およびリアパッケージ内装材のうちの少なくとも一つ以上を振動させることができる。

本明細書の一つ以上の実施例によれば、外装材は、フードパネル、フロントフェンダーパネル、ドアフレーム、ルーフパネル、ピラーパネル、トランクパネル、前面バンパー、後面バンパー、スポイラー、ヘッドライト、尾灯、霧灯、および車体底のうちの少なくとも一つ以上を含むことができる。一つ以上の音響発生装置は、フードパネル、フロントフェンダーパネル、ドアフレーム、ルーフパネル、ピラーパネル、トランクパネル、前面バンパー、後面バンパー、スポイラー、ヘッドライト、尾灯、霧灯、および車体底のうちの少なくとも一つ以上を外面または内面で振動させることができる。

本明細書の一つ以上の実施例によれば、外装材に配置されたバッテリーモジュールをさらに含み、外装材は、バッテリーモジュールを覆う車体底を含むことができる。一つ以上の音響発生装置は、バッテリーモジュールと車体底との間に配置され得る。

本明細書の実施例による音響装置は装置に配置される音響装置に適用可能である。本明細書の実施例による装置は、モバイルデバイス、映像電話機、スマートウォッチ（ｓｍａｒｔ ｗａｔｃｈ）、ウォッチフォン（ｗａｔｃｈ ｐｈｏｎｅ）、ウェアラブル機器（ｗｅａｒａｂｌｅ ａｐｐａｒａｔｕｓ）、フォールダブル機器（ｆｏｌｄａｂｌｅ ａｐｐａｒａｔｕｓ）、ローラブル機器（ｒｏｌｌａｂｌｅ ａｐｐａｒａｔｕｓ）、ベンダブル機器（ｂｅｎｄａｂｌｅ ａｐｐａｒａｔｕｓ）、フレキシブル機器（ｆｌｅｘｉｂｌｅ ａｐｐａｒａｔｕｓ）、カーブド機器（ｃｕｒｖｅｄ ａｐｐａｒａｔｕｓ）、スライディング機器（ｓｌｉｄｉｎｇ ａｐｐａｒａｔｕｓ）、可変型機器（ｖａｒｉａｂｌｅ ａｐｐａｒａｔｕｓ）、電子手帳、電子本、ＰＭＰ（ｐｏｒｔａｂｌｅ ｍｕｌｔｉｍｅｄｉａ ｐｌａｙｅｒ）、ＰＤＡ（ｐｅｒｓｏｎａｌ ｄｉｇｉｔａｌ ａｓｓｉｓｔａｎｔ）、ＭＰ３プレーヤー、モバイル医療機器、デスクトップＰＣ（ｄｅｓｋｔｏｐ ＰＣ）、ラップトップＰＣ（ｌａｐｔｏｐ ＰＣ）、ネットブックコンピュータ（ｎｅｔｂｏｏｋ ｃｏｍｐｕｔｅｒ）、ワークステーション（ｗｏｒｋｓｔａｔｉｏｎ）、ナビゲーション、車両用ナビゲーション、車両用表示装置、車両用装置、劇場用装置、劇場用表示装置、テレビ、ウォールペーパー（ｗａｌｌｐａｐｅｒ）機器、サイニジ（ｓｉｇｎａｇｅ）機器、ゲーム機器、ノートブックＰＣ、モニター、カメラ、カムコーダー、および家電機器などに適用可能である。そして、本明細書のいくつかの実施例による音響装置は有機発光照明装置または無機発光照明装置に適用可能である。音響装置が照明装置に適用される場合、照明装置は照明およびスピーカーの役割を果たすことができる。そして、本明細書のいくつかの実施例による音響装置がモバイルデバイスなどに適用される場合、音響装置は、スピーカー、レシーバー、およびハプティック装置のうちの一つ以上であり得るが、本明細書の実施例はこれに限定されない。

以上で説明した本明細書は前述した実施例および添付図面に限定されるものではなく、本明細書の技術的思想を逸脱しない範囲内でさまざまな置換、変形および変更が可能であるというのは本明細書が属する技術分野で通常の知識を有する者に明らかであろう。したがって、本明細書の範囲は後述する特許請求の範囲によって決定され、特許請求の範囲の意味および範囲並びにその等価の概念から導出されるすべての変更または変形の形態は本明細書の範囲に含まれるものと解釈されなければならない。

１００ 音響装置
１１０ 振動部材
１２０ 接着部材
１３０ 振動装置
１４０、１４５ 連結部材
１５０ エンクロージャー
１３５、１３７ 緩衝部材

Claims (28)

1. 振動部材と、
   前記振動部材の後面に備えられたエンクロージャーと、
   前記振動部材および前記エンクロージャーの間に備えられ、前記振動部材の縁部を移動可能に支持する連結部材と、
   前記振動部材を振動させる振動装置と、を含み、
   前記振動部材は、前記連結部材と連結された突出部を含み、
   前記連結部材は、前記振動部材の後面の縁部を支持する第１連結部を含み、
   前記第１連結部は、内部空間および前記内部空間に連通するホールを含み、
   前記突出部は前記第１連結部の前記ホールに収容されている、音響装置。
2. 前記振動部材は、平面構造または非平面構造を有する、請求項１に記載の音響装置。
3. 前記連結部材は、
   前記振動部材と連結された前記第１連結部と、
   前記エンクロージャーと連結された第２連結部と、を含む、請求項１に記載の音響装置。
4. 前記突出部は前記振動部材の後面から突出し、
   前記連結部材は、前記突出部を収容する溝を含む、請求項１に記載の音響装置。
5. 前記振動部材は、前記第１連結部と連結された前記突出部を含み、
   前記エンクロージャーは、前記第２連結部と連結された側部を含む、請求項３に記載の音響装置。
6. 前記エンクロージャーは、
   底部と、
   前記底部の縁端に連結され、前記連結部材と連結された側部と、を含む、請求項１に記載の音響装置。
7. 前記連結部材は、
   前記振動部材と連結された前記第１連結部と、
   前記エンクロージャーと連結された第２連結部と、を含み、
   前記第１連結部および前記第２連結部のそれぞれは弾性を有する、請求項１に記載の音響装置。
8. 前記振動部材は、前記第１連結部と連結された突出部を含み、
   前記エンクロージャーは、前記第２連結部と連結された側部を含む、請求項７に記載の音響装置。
9. 前記第１連結部は、前記突出部を収容する第１収容部を含み、
   前記第２連結部は、前記側部を収容する第２収容部を含む、請求項８に記載の音響装置。
10. 前記連結部材は、弾性を有する可撓性材料で構成される、請求項１に記載の音響装置。
11. 前記振動装置は振動素子を含み、
    前記振動素子は、
    振動部と、
    前記振動部の第１面に備えられた第１電極部と、
    前記振動部の前記第１面と異なる面に備えられた第２電極部と、を含む、請求項１に記載の音響装置。
12. 前記振動部は、圧電特性を有する無機物質部を含む、請求項１１に記載の音響装置。
13. 前記振動部は、
    圧電特性を有する複数の無機物質部と、
    前記複数の無機物質部の間に備えられた有機物質部と、を含む、請求項１１に記載の音響装置。
14. 前記振動装置は、
    前記第１電極部に備えられた第１カバー部材と、
    前記第２電極部に備えられた第２カバー部材と、を含む、請求項１１に記載の音響装置。
15. 前記振動装置は、
    前記第１カバー部材と前記第１電極部との間に備えられた第１接着層と、
    前記第２カバー部材と前記第２電極部との間に備えられた第２接着層と、をさらに含む、請求項１４に記載の音響装置。
16. 前記振動装置の下に備えられた一つ以上の緩衝部材をさらに含む、請求項１に記載の音響装置。
17. 前記一つ以上の緩衝部材は、第１緩衝部材および前記第１緩衝部材上に備えられた第２緩衝部材を含み、
    前記第１緩衝部材は、前記第２緩衝部材の弾性係数と異なる弾性係数を有する材料で構成される、請求項１６に記載の音響装置。
18. 前記第１連結部は、前記突出部を収容する第１収容空間を含み、
    前記第２連結部は、前記側部を収容する第２収容空間を含む、請求項５に記載の音響装置。
19. 前記振動部材は金属材料を含むか、または木材、ゴム、プラスチック、カーボン、ガラス、繊維、布地、紙、および皮のうちの一つ以上の単一の非金属材料または複合非金属材料を含む、請求項１に記載の音響装置。
20. 前記振動装置は、信号ケーブルをさらに含む、請求項１に記載の音響装置。
21. 前記連結部材は前記信号ケーブルが通過する開口部を含み、前記振動部材と前記エンクロージャーとの間の部分のうち前記開口部を除いた残りの部分がシーリングされる、請求項２０に記載の音響装置。
22. 前記振動部材は、映像を表示する画素を有する表示パネル、表示装置から映像が投射されるスクリーンパネル、照明パネル、サイネージパネル、運送手段の内装材、運送手段のガラス窓、運送手段の外装材、建物の天井材、建物の内装材、建物のガラス窓、航空機の内装材、航空機のガラス窓、金属、木材、ゴム、プラスチック、カーボン、ガラス、繊維、布地、紙、皮、および鏡のうちの一つ以上を含む、請求項１に記載の音響装置。
23. 外装材と、
    前記外装材を覆う内装材と、
    前記外装材、前記内装材、および前記外装材と前記内装材との間のうちの少なくとも一つ以上に備えられた一つ以上の音響発生装置と、を含み、
    前記一つ以上の音響発生装置は、請求項１～２２のいずれか一項に記載の音響装置を含み、
    前記内装材および前記外装材のうちの一つ以上は前記一つ以上の音響発生装置の振動によって音響を出力する、運送装置。
24. 前記内装材および前記外装材のうちの一つは、前記音響装置のエンクロージャーで構成される、請求項２３に記載の運送装置。
25. 前記内装材および前記外装材のうちの一つは、前記音響装置の振動部材で構成される、請求項２３に記載の運送装置。
26. 前記内装材は、ダッシュボード、ピラー内装材、ルーフ内装材、ドア内装材、座席内装材、ハンドル内装材、フロア内装材、およびリアパッケージ内装材のうちの少なくとも一つ以上を含み、
    前記一つ以上の音響発生装置は、前記ダッシュボード、前記ピラー内装材、前記ルーフ内装材、前記ドア内装材、前記座席内装材、前記ハンドル内装材、前記フロア内装材、および前記リアパッケージ内装材のうちの少なくとも一つ以上を振動させる、請求項２３に記載の運送装置。
27. 前記外装材は、フードパネル、フロントフェンダーパネル、ドアフレーム、ルーフパネル、ピラーパネル、トランクパネル、前面バンパー、後面バンパー、スポイラー、ヘッドライト、尾灯、霧灯、および車体底のうちの少なくとも一つ以上を含み、
    前記一つ以上の音響発生装置は、前記フードパネル、前記フロントフェンダーパネル、前記ドアフレーム、前記ルーフパネル、前記ピラーパネル、前記トランクパネル、前記前面バンパー、前記後面バンパー、前記スポイラー、前記ヘッドライト、前記尾灯、前記霧灯、および前記車体底のうちの少なくとも一つ以上を外面または内面から振動させる、請求項２３に記載の運送装置。
28. 前記外装材に配置されたバッテリーモジュールをさらに含み、
    前記外装材は、前記バッテリーモジュールを覆う車体底を含み、
    前記一つ以上の音響発生装置は、前記バッテリーモジュールと前記車体底との間に配置されている、請求項２３に記載の運送装置。

Images
