JP7067111B2 - 樹脂組成物 - Google Patents

Description

本発明は、樹脂組成物に関する。さらには、当該樹脂組成物を用いて得られる、樹脂シート、回路基板、及び半導体チップパッケージに関する。

近年、電子機器の小型化、高性能化が進み、半導体パッケージ基板においては、ビルドアップ層が複層化され、配線の微細化及び高密度化が求められている。さらに、スマートフォン、タブレット型ＰＣの普及に伴って薄型化の要求が強まり、コア材の薄型化、さらにはコアレス構造などの薄型パッケージ基板が必要とされている。これらの材料には低熱膨張係数といった特性が求められている。これらの材料に用いられる絶縁層を形成するために用いられる樹脂組成物は、低熱膨張係数とするために、多量の無機充填材を配合することが検討されているが、多量の無機充填材を含有する樹脂組成物では、該樹脂組成物の硬化体が脆くなるため、パッケージ基板を取り扱う際に端部から硬化体の樹脂欠けが発生するなどの不具合が生じる場合がある。

例えば、特許文献１では、フェノール系硬化剤等を含む熱硬化性樹脂組成物により、線熱膨張係数が低いにもかかわらず、樹脂欠けを防止できる樹脂組成物を提供している。

特開２０１４－１５６０８号公報

本発明は、高密度化、薄型化、またはコアレス化された配線板のビルドアップ層、ウエハレベルチップサイズパッケージ等に使用される絶縁層を形成するために適した樹脂組成物を提供するものであり、具体的には、シェア強度、破断曲げひずみ、及び耐割れ性に優れ、誘電正接及び比誘電率が低い絶縁層を得ることができる樹脂組成物；該樹脂組成物を用いて得られる、樹脂シート、回路基板、及び半導体チップパッケージを提供することにある。

本発明者らは、上記課題を解決すべく鋭意検討した結果、エポキシ樹脂、無機充填材、及び所定のノボラック型フェノール樹脂を樹脂組成物に含有させることで、シェア強度、破断曲げひずみ、及び耐割れ性に優れ、誘電正接及び比誘電率が低い絶縁層を得ることができることを見出し、本発明を完成するに至った。

すなわち、本発明は以下の内容を含む。
［１］ （Ａ）エポキシ樹脂、
（Ｂ）無機充填材、及び
（Ｃ）下記一般式（１）で表される構造単位を含むノボラック型フェノール樹脂、を含有する樹脂組成物。

（一般式（１）中、Ｒ¹は、炭素原子数８以上の１価の炭化水素基を表す。）
［２］ （Ｂ）成分の含有量が、樹脂組成物中の不揮発成分を１００質量％とした場合、３０質量％以上９５質量％以下である、［１］に記載の樹脂組成物。
［３］ （Ｃ）成分の含有量が、樹脂組成物中の樹脂成分１００質量％とした場合、１質量％以上１５質量％以下である、［１］又は［２］に記載の樹脂組成物。
［４］ （Ａ）成分が、（Ａ－１）窒素含有エポキシ樹脂又は縮合環構造を有するエポキシ樹脂を含有する、［１］～［３］のいずれかに記載の樹脂組成物。
［５］ （Ａ）成分が、さらに（Ａ－２）（Ａ－１）成分以外の２５℃で液状のエポキシ樹脂を含む、［４］に記載の樹脂組成物。
［６］ （Ａ－１）成分と（Ａ－２）成分との量比（（Ａ－１）成分：（Ａ－２）成分）が、１：０．１～１：１０の関係を満たす、［５］に記載の樹脂組成物。
［７］ さらに、（Ｄ）熱可塑性樹脂を含有する、［１］～［６］のいずれかに記載の樹脂組成物。
［８］ 半導体チップパッケージの絶縁層用樹脂組成物である、［１］～［７］のいずれかに記載の樹脂組成物。
［９］ 支持体と、該支持体上に設けられた、［１］～［７］のいずれかに記載の樹脂組成物を含む樹脂組成物層と、を有する樹脂シート。
［１０］ 半導体チップパッケージの絶縁層用樹脂シートである、［９］に記載の樹脂シート。
［１１］ ［１］～［８］のいずれかに記載の樹脂組成物の硬化物により形成された絶縁層を含む、回路基板。
［１２］ ［１１］に記載の回路基板と、該回路基板上に搭載された半導体チップとを含む、半導体チップパッケージ。
［１３］ ［１］～［８］のいずれかに記載の樹脂組成物、もしくは［９］に記載の樹脂シートにより封止された半導体チップを含む半導体チップパッケージ。

本発明によれば、シェア強度、破断曲げひずみ、及び割れ性に優れ、誘電正接及び比誘電率が低い絶縁層を得ることができる樹脂組成物；該樹脂組成物を用いて得られる、樹脂シート、回路基板、及び半導体チップパッケージを提供することができる。

図１は、本発明の半導体チップパッケージ（Ｆａｎ－ｏｕｔ型ＷＬＰ）の一例を示した概略断面図である。

以下、本発明の樹脂組成物、樹脂シート、回路基板、及び半導体チップパッケージについて詳細に説明する。

［樹脂組成物］
本発明の樹脂組成物は、（Ａ）エポキシ樹脂、（Ｂ）無機充填材、及び（Ｃ）下記一般式（１）で表される構造単位を含むノボラック型フェノール樹脂、を含有する。

（一般式（１）中、Ｒ¹は、炭素原子数８以上の１価の炭化水素基を表す。）

（Ａ）成分、（Ｂ）成分及び（Ｃ）成分を樹脂組成物に含有させることで、シェア強度、破断曲げひずみ、及び耐割れ性に優れ、誘電正接及び比誘電率が低い絶縁層を得ることが可能となる。樹脂組成物は、必要に応じて、さらに（Ｄ）熱可塑性樹脂、（Ｅ）分子内に、ポリブタジエン構造、ポリシロキサン構造、ポリ（メタ）アクリレート構造、ポリアルキレン構造、ポリアルキレンオキシ構造、ポリイソプレン構造、ポリイソブチレン構造、及びポリカーボネート構造から選択される１種以上の構造を有する樹脂、（Ｆ）硬化剤、（Ｇ）硬化促進剤、（Ｈ）難燃剤を含み得る。

「樹脂成分」とは、樹脂組成物を構成する不揮発成分のうち、（Ｂ）無機充填材を除いた成分をいう。以下、樹脂組成物に含まれる各成分について詳細に説明する。

＜（Ａ）エポキシ樹脂＞
樹脂組成物は、エポキシ樹脂を含有する。エポキシ樹脂は、本発明の樹脂組成物を熱硬化させることができるものであれば特に限定は無いが、１分子中に２個以上のエポキシ基を有するエポキシ樹脂を含むことが好ましい。

（Ａ）成分のエポキシ樹脂のエポキシ当量は、好ましくは５０～５０００、より好ましくは５０～３０００、さらに好ましくは８０～２０００、さらにより好ましくは１１０～１０００である。この範囲となることで、樹脂組成物の硬化物の架橋密度が十分となり、硬化物を絶縁層として使用する際、表面粗さの小さい絶縁層をもたらすことができる。なお、（Ａ）成分のエポキシ当量は、ＪＩＳ Ｋ７２３６に従って測定することができ、１当量のエポキシ基を含む樹脂の質量である。

また（Ａ）成分の重量平均分子量は、好ましくは１００～５０００、より好ましくは２５０～３０００、さらに好ましくは４００～１５００である。ここで、液状エポキシ樹脂の重量平均分子量は、ゲルパーミエーションクロマトグラフィー（ＧＰＣ）法により測定されるポリスチレン換算の重量平均分子量である。

（Ａ）成分の数平均分子量は、好ましくは５０００未満、より好ましくは４０００以下、さらに好ましくは３０００以下である。下限は、好ましくは５００以上、より好ましくは１０００以上、さらに好ましくは１５００以上である。数平均分子量（Ｍｎ）は、ＧＰＣ（ゲル浸透クロマトグラフィー）を使用して測定されるポリスチレン換算の数平均分子量である。

エポキシ樹脂としては、例えば、窒素含有エポキシ樹脂、縮合環構造を有するエポキシ樹脂、ビスフェノールＡＦ型エポキシ樹脂、及びパーフルオロアルキル型エポキシ樹脂等のフッ素含有エポキシ樹脂；ビスフェノールＡ型エポキシ樹脂；ビスフェノールＦ型エポキシ樹脂；ビスフェノールＳ型エポキシ樹脂；ビキシレノール型エポキシ樹脂；ジシクロペンタジエン型エポキシ樹脂；トリスフェノール型エポキシ樹脂；ナフトールノボラック型エポキシ樹脂；フェノールノボラック型エポキシ樹脂；ｔｅｒｔ－ブチル－カテコール型エポキシ樹脂；ナフタレン型エポキシ樹脂；ナフトール型エポキシ樹脂；アントラセン型エポキシ樹脂；グリシジルアミン型エポキシ樹脂；グリシジルエステル型エポキシ樹脂；クレゾールノボラック型エポキシ樹脂；ビフェニル型エポキシ樹脂；線状脂肪族エポキシ樹脂；ブタジエン構造を有するエポキシ樹脂；脂環式エポキシ樹脂；複素環式エポキシ樹脂；スピロ環含有エポキシ樹脂；シクロヘキサンジメタノール型エポキシ樹脂；ナフチレンエーテル型エポキシ樹脂；トリメチロール型エポキシ樹脂；テトラフェニルエタン型エポキシ樹脂、リン含有エポキシ樹脂等が挙げられ、窒素含有エポキシ樹脂、縮合環構造を有するエポキシ樹脂が好ましい。エポキシ樹脂は１種単独で用いてもよく、２種以上を組み合わせて用いてもよい。

（Ａ）成分としては、シェア強度、破断曲げひずみ、及び割れ性に優れる絶縁層を得る観点から、（Ａ－１）窒素含有エポキシ樹脂又は縮合環構造を有するエポキシ樹脂であることが好ましい。

－（Ａ－１）窒素含有エポキシ樹脂又は縮合環構造を有するエポキシ樹脂－
（Ａ）成分は、（Ａ－１）窒素含有エポキシ樹脂又は縮合環構造を有するエポキシ樹脂であることが好ましい。

窒素含有エポキシ樹脂としては、グリシジルアミン型エポキシ樹脂、アミノフェノール型エポキシ樹脂等が好ましい。窒素含有エポキシ樹脂の具体例としては、三菱化学社製の「６３０」、「６３０ＬＳＤ」（グリシジルアミン型エポキシ樹脂）、ＡＤＥＫＡ社製の「ＥＰ－３９５０Ｓ」、「ＥＰ－３９５０Ｌ」、「ＥＰ－３９８０Ｓ」（グリシジルアミン型エポキシ樹脂）、日本化薬社製の「ＧＡＮ」、「ＧＯＴ」（グリシジルアミン型エポキシ樹脂）等が挙げられる。これらは１種単独で用いてもよく、２種以上を組み合わせて用いてもよい。

縮合環構造を有するエポキシ樹脂としては、ナフタレン型エポキシ樹脂、ナフタレン型４官能エポキシ樹脂、ナフトール型エポキシ樹脂、ナフチレンエーテル型エポキシ樹脂、アントラセン型エポキシ樹脂、ジシクロペンタジエン型エポキシ樹脂が好ましく、ナフタレン型エポキシ樹脂、ナフタレン型４官能エポキシ樹脂、ナフトール型エポキシ樹脂、及びナフチレンエーテル型エポキシ樹脂、ジシクロペンタジエン型エポキシ樹脂がより好ましく、ナフタレン型エポキシ樹脂、ナフトール型エポキシ樹脂がさらに好ましい。縮合環構造を有するエポキシ樹脂の具体例としては、ＤＩＣ社製の「ＨＰ４０３２」（ナフタレン型エポキシ樹脂）、「ＨＰ－４７００」、「ＨＰ－４７１０」（ナフタレン型４官能エポキシ樹脂）、「ＨＰ－７２００Ｈ」、「ＨＰ－７２００」、「ＨＰ－７２００Ｌ」、（ジシクロペンタジエン型エポキシ樹脂）、「ＥＸＡ７３１１」、「ＥＸＡ７３１１－Ｇ３」、「ＥＸＡ７３１１－Ｇ４」、「ＥＸＡ７３１１－Ｇ４Ｓ」、「ＨＰ６０００」（ナフチレンエーテル型エポキシ樹脂）、「ＮＣ７０００Ｌ」（ナフトールノボラック型エポキシ樹脂）、新日鉄住金化学社製の「ＥＳＮ４７５Ｖ」（ナフトール型エポキシ樹脂）、「ＥＳＮ４８５」（ナフトールノボラック型エポキシ樹脂）、「ＹＸ８８００」（アントラセン型エポキシ樹脂）、大阪ガスケミカル社製の「ＰＧ－１００」、「ＣＧ－５００」、三菱化学社製の「ＹＬ７８００」（フルオレン型エポキシ樹脂）、「ＹＸ８８００」（アントラセン型エポキシ樹脂）、大阪ガスケミカル社製の「ＰＧ－１００」、「ＣＧ－５００」、三菱化学社製の「ＹＬ７８００」（フルオレン型エポキシ樹脂）等が挙げられる。これらは１種単独で用いてもよく、２種以上を組み合わせて用いてもよい。

（Ａ－１）成分としては、窒素含有エポキシ樹脂と縮合環構造を有するエポキシ樹脂とを併用して用いてもよい。窒素含有エポキシ樹脂と縮合環構造を有するエポキシ樹脂とを併用する場合、それらの量比（窒素含有エポキシ樹脂：縮合環構造を有するエポキシ樹脂）は、質量比で、１：０．１～１：１０の範囲が好ましい。窒素含有エポキシ樹脂と縮合環構造を有するエポキシ樹脂との量比を斯かる範囲とすることにより、十分な耐熱性の効果が得られる。よって、十分な耐熱性の効果の観点から、窒素含有エポキシ樹脂と縮合環構造を有するエポキシ樹脂との量比（窒素含有エポキシ樹脂：縮合環構造エポキシ樹脂）は、質量比で、１：０．３～１：５の範囲がより好ましく、１：０．６～１：２．５の範囲がさらに好ましい。

樹脂組成物中の（Ａ－１）成分の含有量は、シェア強度、破断曲げひずみ、及び割れ性に優れる絶縁層を得る観点から、樹脂組成物の樹脂成分を１００質量％とした場合、好ましくは１質量％以上、より好ましくは５質量％以上、さらに好ましくは１０質量％以上である。上限は、本発明の効果が奏される限りにおいて特に限定されないが、好ましくは３０質量％以下、より好ましくは２５質量％以下、さらに好ましくは２０質量％以下である。

（Ａ）成分は、本発明の効果を奏するようにする観点から、（Ａ－１）成分とともに、（Ａ－２）（Ａ－１）成分以外の２５℃で液状のエポキシ樹脂をさらに含有することが好ましい。（Ａ－１）成分が２５℃で液状である場合、（Ａ）成分としては、（Ａ－２）成分を含有していなくてもよい。

－（Ａ－２）（Ａ－１）成分以外の２５℃で液状のエポキシ樹脂－
樹脂組成物は、（Ａ－２）２５℃で液状のエポキシ樹脂を含有し得る。但し、（Ａ－２）成分は、２５℃で液状の窒素含有エポキシ樹脂、及び２５℃で液状の縮合環構造を有するエポキシ樹脂は含めない（以下、（Ａ－２）成分を、単に「２５℃で液状のエポキシ樹脂」ということもある。）。（Ａ－２）成分は、１分子中に２個以上のエポキシ基を有することが好ましい。また、（Ａ－２）成分は、芳香族構造を有することが好ましい。芳香族構造とは、一般に芳香族と定義される化学構造であり、多環芳香族及び芳香族複素環をも含む。

（Ａ－２）成分としては、ビスフェノールＡ型エポキシ樹脂、ビスフェノールＦ型エポキシ樹脂、ビスフェノールＡＦ型エポキシ樹脂、グリシジルエステル型エポキシ樹脂、フェノールノボラック型エポキシ樹脂、エステル骨格を有する脂環式エポキシ樹脂、シクロヘキサンジメタノール型エポキシ樹脂及びブタジエン構造を有するエポキシ樹脂が好ましく、ビスフェノールＡ型エポキシ樹脂、ビスフェノールＦ型エポキシ樹脂、及びビスフェノールＡＦ型エポキシ樹脂がより好ましく、ビスフェノールＡ型エポキシ樹脂、ビスフェノールＦ型エポキシ樹脂がさらに好ましい。（Ａ－２）成分の具体例としては、三菱化学社製の「８２８ＵＳ」、「ｊＥＲ８２８ＥＬ」（ビスフェノールＡ型エポキシ樹脂）、「ＪＥＲ８０６」、「ｊＥＲ８０７」（ビスフェノールＦ型エポキシ樹脂）、「ｊＥＲ１５２」（フェノールノボラック型エポキシ樹脂）、新日鉄住金化学社製の「ＺＸ１０５９」（ビスフェノールＡ型エポキシ樹脂とビスフェノールＦ型エポキシ樹脂の混合品）、ナガセケムテックス社製の「ＥＸ－７２１」（グリシジルエステル型エポキシ樹脂）、ダイセル社製の「セロキサイド２０２１Ｐ」（エステル骨格を有する脂環式エポキシ樹脂）、新日鉄住金化学社製の「ＺＸ１６５８」、「ＺＸ１６５８ＧＳ」（液状１，４－グリシジルシクロヘキサン）が挙げられる。これらは１種単独で用いてもよく、２種以上を組み合わせて用いてもよい。

樹脂組成物が（Ａ－２）成分を含有する場合、（Ａ－２）成分の含有量は、樹脂組成物中の樹脂成分を１００質量％とした場合、割れ性等を向上させる観点から、好ましくは１質量％以上、より好ましくは２質量％以上、さらに好ましくは３質量％以上である。エポキシ樹脂の含有量の上限は、本発明の効果が奏される限りにおいて特に限定されないが、好ましくは５０質量％以下、より好ましくは３０質量％以下、さらに好ましくは２０質量％以下、１０質量％以下、又は５質量％以下である。

（Ａ－１）成分と（Ａ－２）成分との量比（（Ａ－１）成分：（Ａ－２）成分）は、質量比で、１：０．１～１：１０の関係を満たすことが好ましい。（Ａ－１）成分と（Ａ－２）成分との量比を斯かる範囲とすることにより、シェア強度、破断曲げひずみ、及び割れ性に優れる絶縁層を得ることが可能となる。このような効果を得る観点から、（Ａ－１）成分と（Ａ－２）成分との量比（（Ａ－１）成分：（Ａ－２）成分）は、１：０．１～１：３の範囲がより好ましく、１：０．１～１：０．５の範囲がさらに好ましい。

－（Ａ－３）その他のエポキシ樹脂－
樹脂組成物は、（Ａ）成分として、（Ａ－１）成分及び（Ａ－２）成分の他に、（Ａ－３）その他のエポキシ樹脂を含有し得る。（Ａ－３）成分は、（Ａ－１）成分及び（Ａ－２）成分のいずれにも該当しないエポキシ樹脂である。（Ａ－３）成分としては、１分子中に３個以上のエポキシ基を有し、温度２０℃で固体状のエポキシ樹脂であることが好ましい。また、（Ａ－３）成分は、芳香族構造を有することが好ましい。

（Ａ－３）成分として好ましいものとしては、例えば、クレゾールノボラック型エポキシ樹脂、トリスフェノール型エポキシ樹脂、ビスフェノールＡ型エポキシ樹脂、ビスフェノールＡＦ型エポキシ樹脂、テトラフェニルエタン型エポキシ樹脂が好ましい。（Ａ－３）成分の具体例としては、ＤＩＣ社製の「Ｎ－６９０」（クレゾールノボラック型エポキシ樹脂）、「Ｎ－６９５」（クレゾールノボラック型エポキシ樹脂）、日本化薬社製の「ＥＰＰＮ－５０２Ｈ」（トリスフェノール型エポキシ樹脂）、「ＹＸ４０００ＨＫ」（ビキシレノール型エポキシ樹脂）、「ＹＬ７７６０」（ビスフェノールＡＦ型エポキシ樹脂）、三菱化学社製の「ｊＥＲ１０１０」（固体状ビスフェノールＡ型エポキシ樹脂）、「ｊＥＲ１０３１Ｓ」（テトラフェニルエタン型エポキシ樹脂）、「１５７Ｓ７０」（ビスフェノールノボラック型エポキシ樹脂）、三菱化学社製の「ｊＥＲ１０３１Ｓ」（テトラフェニルエタン型エポキシ樹脂）等が挙げられる。これらは１種単独で用いてもよく、２種以上を組み合わせて用いてもよい。

樹脂組成物が（Ａ－３）成分を含有する場合、（Ａ－３）成分の含有量は、樹脂組成物中の樹脂成分を１００質量％とした場合、好ましくは１質量％以上、より好ましくは５質量％以上、さらに好ましくは１０質量％以上である。上限は、好ましくは３０質量％以下、より好ましくは２０質量％以下、さらに好ましくは１５質量％以下である。（Ａ－３）成分の含有量を斯かる範囲とすることで良好な機械強度、絶縁信頼性を示す絶縁層を得ることが可能となる。

＜（Ｂ）無機充填材＞
樹脂組成物は、（Ｂ）無機充填材を含有する。無機充填材の材料は特に限定されないが、例えば、シリカ、アルミナ、ガラス、コーディエライト、シリコン酸化物、硫酸バリウム、炭酸バリウム、タルク、クレー、雲母粉、酸化亜鉛、ハイドロタルサイト、ベーマイト、水酸化アルミニウム、水酸化マグネシウム、炭酸カルシウム、炭酸マグネシウム、酸化マグネシウム、窒化ホウ素、窒化アルミニウム、窒化マンガン、ホウ酸アルミニウム、炭酸ストロンチウム、チタン酸ストロンチウム、チタン酸カルシウム、チタン酸マグネシウム、チタン酸ビスマス、酸化チタン、酸化ジルコニウム、チタン酸バリウム、チタン酸ジルコン酸バリウム、ジルコン酸バリウム、ジルコン酸カルシウム、リン酸ジルコニウム、及びリン酸タングステン酸ジルコニウム等が挙げられる。これらの中でもシリカが特に好適である。またシリカとしては球形シリカが好ましい。無機充填材は１種単独で用いてもよく、２種以上を組み合わせて用いてもよい。

無機充填材の平均粒径は、表面粗度の低い絶縁層を得る観点から、好ましくは５μｍ以下、より好ましくは２．５μｍ以下、さらに好ましくは２．２μｍ以下、より好ましくは２μｍ以下である。該平均粒径の下限は、特に限定されないが、好ましくは０．０１μｍ以上、より好ましくは０．０５μｍ以上、さらに好ましくは０．１μｍ以上である。このような平均粒径を有する無機充填材の市販品としては、例えば、アドマテックス社製「ＹＣ１００Ｃ」、「ＹＡ０５０Ｃ」、「ＹＡ０５０Ｃ－ＭＪＥ」、「ＹＡ０１０Ｃ」、電気化学工業社製「ＵＦＰ－３０」、トクヤマ社製「シルフィルＮＳＳ－３Ｎ」、「シルフィルＮＳＳ－４Ｎ」、「シルフィルＮＳＳ－５Ｎ」、アドマテックス社製「ＳＣ２５００ＳＱ」、「ＳＯ－Ｃ６」、「ＳＯ－Ｃ４」、「ＳＯ－Ｃ２」、「ＳＯ－Ｃ１」等が挙げられる。

無機充填材の平均粒径はミー（Ｍｉｅ）散乱理論に基づくレーザー回折・散乱法により測定することができる。具体的にはレーザー回折散乱式粒度分布測定装置により、無機充填材の粒度分布を体積基準で作成し、そのメディアン径を平均粒径とすることで測定することができる。測定サンプルは、無機充填材を超音波により水中に分散させたものを好ましく使用することができる。レーザー回折散乱式粒度分布測定装置としては、堀場製作所社製「ＬＡ－５００」等を使用することができる。

無機充填材は、耐湿性及び分散性を高める観点から、アミノシラン系カップリング剤、エポキシシラン系カップリング剤、メルカプトシラン系カップリング剤、シラン系カップリング剤、アルコキシシラン化合物、オルガノシラザン化合物、チタネート系カップリング剤等の１種以上の表面処理剤で処理されていることが好ましい。表面処理剤の市販品としては、例えば、信越化学工業社製「ＫＢＭ４０３」（３－グリシドキシプロピルトリメトキシシラン）、信越化学工業社製「ＫＢＭ８０３」（３－メルカプトプロピルトリメトキシシラン）、信越化学工業社製「ＫＢＥ９０３」（３－アミノプロピルトリエトキシシラン）、信越化学工業社製「ＫＢＭ５７３」（Ｎ－フェニル－３－アミノプロピルトリメトキシシラン）、信越化学工業社製「ＳＺ－３１」（ヘキサメチルジシラザン）、信越化学工業社製「ＫＢＭ１０３」（フェニルトリメトキシシラン）、信越化学工業社製「ＫＢＭ－４８０３」（長鎖エポキシ型シランカップリング剤）等が挙げられる。

樹脂組成物中の無機充填材の含有量は、熱膨張率が低い絶縁層を得る観点から、樹脂組成物中の不揮発成分を１００質量％としたとき、好ましくは３０質量％以上、より好ましくは４０質量％以上、さらに好ましくは５０質量％以上である。上限は、絶縁層の機械強度、特に伸びの観点から、好ましくは９５質量％以下、より好ましくは９３質量％以下、さらに好ましくは９０質量％以下である。

＜（Ｃ）一般式（１）で表される構造単位を含むノボラック型フェノール樹脂＞
樹脂組成物は、（Ｃ）下記一般式（１）で表される構造単位を含むノボラック型フェノール樹脂を含有する。

（一般式（１）中、Ｒ¹は、炭素原子数８以上の１価の炭化水素基を表す。）

（Ｃ）成分は、炭素原子数８以上の１価の炭化水素基と長鎖の炭化水素基を有する。長鎖の炭化水素基を有することから極性が低くなり、その結果、誘電正接及び比誘電率が低くなるとともに、他の樹脂成分との相溶性も向上すると考えられる。また、長鎖の炭化水素基を有することで柔軟性を示すようになる。柔軟性を示すことから絶縁層が低弾性となり、これにより樹脂組成物の靱性が向上し、この結果シェア強度、破断曲げひずみ、及び割れ性に優れるようになると考えられる。

一般式（１）中のＲ¹の結合部位、及び一般式（１）中のメチレン基の結合部位は、フェノールのオルト位、メタ位、及びパラ位のいずれであってもよい。また、構造単位ごとに結合部位が異なっていてもよい。

一般式（１）中、Ｒ¹は、炭素原子数８以上の１価の炭化水素基を表す。Ｒ¹は、炭素原子数８以上であり、好ましくは１０以上、より好ましくは１５以上、さらに好ましくは２０以上である。上限は特に限定されないが、好ましくは５０以下、より好ましくは４０以下、さらに好ましくは３０以下である。

１価の炭化水素基としては、鎖状炭化水素基、脂環式炭化水素基、及び芳香族炭化水素基が挙げられる。鎖状炭化水素基とは、鎖状構造のみで構成された炭化水素基を意味し、主鎖に環状構造を含まない。ただし、鎖状構造は直鎖状であってもよく分岐状であってもよい。脂環式炭化水素基とは、環構造として脂環式炭化水素基のみを含み、芳香族環を含まない炭化水素基を意味し、脂環式炭化水素基は単環、多環のいずれであってもよい。ただし、脂環式炭化水素基のみで構成されている必要はなく、その一部に鎖状構造を含んでいてもよい。芳香族炭化水素基とは、芳香族環構造を含む炭化水素基を意味する。ただし、芳香族環のみで構成されている必要はなく、その一部に鎖状構造や脂環式炭化水素基を含んでいてもよく、芳香族環は単環、多環、複素環のいずれであってもよい。

鎖状炭化水素基としては、アルキル基、アルケニル基、アルキニル基等を挙げることができる。アルキル基、アルケニル基、及びアルキニル基は、直鎖状、又は分岐状のいずれであってもよい。

アルキル基の炭素原子数としては、８以上であり、好ましくは１０以上、より好ましくは１５以上、さらに好ましくは２０以上である。上限は特に限定されないが、好ましくは５０以下、より好ましくは４０以下、さらに好ましくは３０以下である。このようなアルキル基としては、例えば、オクチル基、ノニル基、デシル基、ウンデシル基、ドデシル基、トリデシル基、テトラデシル基、ペンタデシル基、ヘキサデシル基、ヘプタデシル基、オクタデシル基、ノナデシル基、イコシル基等が挙げられる。

アルケニル基の炭素原子数としては、８以上であり、好ましくは１０以上、より好ましくは１５以上、さらに好ましくは２０以上である。上限は特に限定されないが、好ましくは５０以下、より好ましくは４０以下、さらに好ましくは３０以下である。このようなアルケニル基としては、例えば、オクテニル基、ノネニル基、デセニル基、ウンデセニル基、ドゼセニル基、トリデセニル基、テトラデセニル基、ペンタデセニル基、ヘキサデセニル基、ヘプタデセニル基、オクタデセニル基、ノナデセニル基、イコセニル基等が挙げられる。

アルキニル基の炭素原子数としては、８以上であり、好ましくは１０以上、より好ましくは１５以上、さらに好ましくは２０以上である。上限は特に限定されないが、好ましくは５０以下、より好ましくは４０以下、さらに好ましくは３０以下である。このようなアルキニル基としては、例えば、オクチニル基、ノニニル基、デシニル基、ウンデシニル基、ドデシニル基、トリデシニル基、テトラデシニル基、ペンタデシニル基、ヘキサデシニル基、ヘプタデシニル基、オクタデシニル基、ノナデシニル基、イコシニル基等が挙げられる。
鎖状炭化水素基としては、アルキル基が好ましい。

脂環式炭化水素基としては、シクロアルキル基、シクロアルケニル基、シクロアルキニル基等を挙げることができ、これらは、単環、多環のいずれであってもよい。

シクロアルキル基の炭素原子数としては、８以上であり、好ましくは１０以上、より好ましくは１５以上、さらに好ましくは２０以上である。上限は特に限定されないが、好ましくは５０以下、より好ましくは４０以下、さらに好ましくは３０以下である。このようなシクロアルキル基としては、例えば、シクロオクチル基、シクロノニル基、シクロデシル基、シクロウンデシル基、シクロドデシル基、シクロトリデシル基、シクロテトラデシル基、シクロペンタデシル基、シクロヘキサデシル基、シクロヘプタデシル基、シクロオクタデシル基、シクロノナデシル基、シクロイコシル基等が挙げられる。
等が挙げられる。

シクロアルケニル基の炭素原子数としては、８以上であり、好ましくは１０以上、より好ましくは１５以上、さらに好ましくは２０以上である。上限は特に限定されないが、好ましくは５０以下、より好ましくは４０以下、さらに好ましくは３０以下である。このようなシクロアルケニル基としては、例えば、シクロオクテニル基、シクロノネニル基、シクロデセニル基、シクロウンデセニル基、シクロドゼセニル基、シクロトリデセニル基、シクロテトラデセニル基、シクロペンタデセニル基、シクロヘキサデセニル基、シクロヘプタデセニル基、シクロオクタデセニル基、シクロノナデセニル基、シクロイコセニル基等が挙げられる。

シクロアルキニル基の炭素原子数としては、８以上であり、好ましくは１０以上、より好ましくは１５以上、さらに好ましくは２０以上である。上限は特に限定されないが、好ましくは５０以下、より好ましくは４０以下、さらに好ましくは３０以下である。このようなシクロアルキニル基としては、例えば、シクロオクチニル基、シクロノニニル基、シクロデシニル基、シクロウンデシニル基、シクロドデシニル基、シクロトリデシニル基、シクロテトラデシニル基、シクロペンタデシニル基、シクロヘキサデシニル基、シクロヘプタデシニル基、シクロオクタデシニル基、シクロノナデシニル基、シクロイコシニル基等が挙げられる。
脂環式炭化水素基としては、シクロアルキル基が好ましい。

芳香族炭化水素基の炭素原子数としては、８以上であり、好ましくは１０以上、より好ましくは１４以上、さらに好ましくは２０以上である。上限は特に限定されないが、好ましくは５０以下、より好ましくは４０以下、さらに好ましくは３０以下である。このような芳香族炭化水素基としては、例えば、ナフチル基、アントラセニル基等が挙げられる。

炭素原子数８以上の１価の炭化水素基は置換基を有していなくてもよく、置換基を有していてもよい。置換基としては、特に制限はなく、例えば、ハロゲン原子、－ＯＨ、－Ｏ－Ｃ_1-6アルキル基、－Ｎ（Ｃ_1-6アルキル基）₂、Ｃ_1-6アルキル基、Ｃ_6-10アリール基、－ＮＨ₂、－ＣＮ、－Ｃ（Ｏ）Ｏ－Ｃ_1-6アルキル基、－ＣＯＯＨ、－Ｃ（Ｏ）Ｈ、－ＮＯ₂等が挙げられる。

ここで、「Ｃ_p-q」（ｐ及びｑは正の整数であり、ｐ＜ｑを満たす。）という用語は、この用語の直後に記載された有機基の炭素原子数がｐ～ｑであることを表す。例えば、「Ｃ_1-6アルキル基」という表現は、炭素原子数１～６のアルキル基を示す。

上述の置換基は、さらに置換基（以下、「二次置換基」という場合がある。）を有していてもよい。二次置換基としては、特に記載のない限り、上述の置換基と同じものを用いてよい。

（Ｃ）一般式（１）で表される構造単位を含むノボラック型フェノール樹脂は２種以上の異なる一般式（１）で表される構造単位を含んでいてもよい。また、（Ｃ）成分は、一般式（１）で表される構成単位とともに、一般式（２）で表される構造単位を含んでいてもよい。なお、（Ｃ）成分は、２種以上の異なる一般式（２）で表される構造単位を含んでいてもよい。

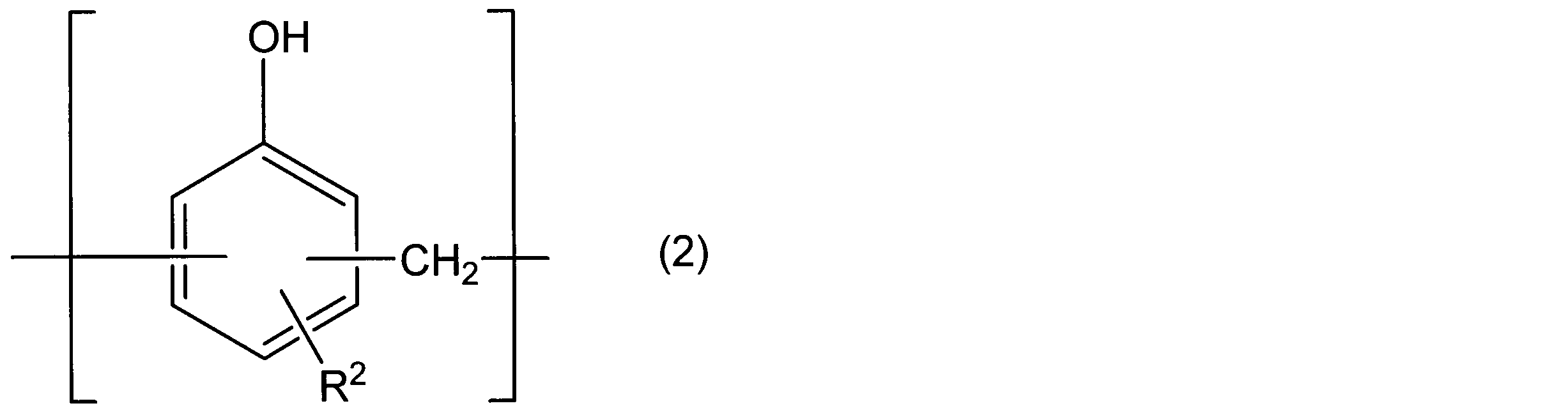

（一般式（２）中、Ｒ²は、水素原子、又は炭素原子数１～７の１価の炭化水素基を表す。）

１価の炭化水素基としては、上記したとおりであり、Ｒ²が表す炭素原子数１～７の１価の炭化水素基としては、例えば、アルキル基、アルケニル基、アルキニル基等を挙げることができる。アルキル基、アルケニル基、及びアルキニル基は、直鎖状、又は分岐状のいずれであってもよい。

アルキル基は、炭素原子数１～７のアルキル基が好ましく、炭素原子数１～６のアルキル基がより好ましく、炭素原子数１～３のアルキル基がさらに好ましい。
アルケニル基は、炭素原子数２～７のアルケニル基が好ましく、炭素原子数２～６のアルケニル基がより好ましく、炭素原子数２～５のアルケニル基がさらに好ましい。
アルキニル基は、炭素原子数２～７のアルキニル基が好ましく、炭素原子数２～６のアルキニル基がより好ましく、炭素原子数２～５のアルキニル基がさらに好ましい。

これらの中でも、Ｒ²は水素原子、又は炭素原子数１～７のアルキル基を表すことが好ましい。

炭素原子数１～７の１価の炭化水素基は、置換基を有していなくてもよく、置換基を有していてもよい。置換基としては、一般式（１）中のＲ¹が表す炭素原子数が８以上の１価の炭化水素基が有していてもよい置換基と同様である。

（Ｃ）成分が、一般式（２）で表される構造単位を含む場合、一般式（１）で表される構造単位と、一般式（２）で表される構造単位との質量比（一般式（１）で表される構造単位の質量：一般式（２）で表される構造単位の質量）としては、１：０．１～５が好ましく、１：０．３～４がより好ましく、１：０．５～３がさらに好ましい。

（Ｃ）成分の含有量は、樹脂組成物中の樹脂成分を１００質量％とした場合、割れ性等を向上させる観点から、好ましくは１質量％以上、より好ましくは１．５質量％以上、さらに好ましくは２質量％以上である。上限は、本発明の効果が奏される限りにおいて特に限定されないが、好ましくは１５質量％以下、より好ましくは１３０質量％以下、さらに好ましくは１２質量％以下である。

（Ｃ）成分のフェノール水酸基当量は、好ましくは５０～５０００、より好ましくは５０～１０００、さらに好ましくは１００～５００、さらにより好ましくは１５０～３００である。この範囲となることで、樹脂組成物の硬化物の柔軟性が十分となり、シェア強度、破断曲げひずみ、及び割れ性に優れ、誘電正接及び比誘電率が低い絶縁層をもたらすことができる。なお、（Ｃ）成分のフェノール水酸基当量は、ＪＩＳ Ｋ００７０に従って測定することができ、１当量のフェノール水酸基を含む樹脂の質量である。

（Ｃ）成分の重量平均分子量は、好ましくは３００～１００００、より好ましくは５００～８０００、さらに好ましくは７００～６０００である。ここで、（Ｃ）成分の重量平均分子量は、ゲルパーミエーションクロマトグラフィー（ＧＰＣ）法により測定されるポリスチレン換算の重量平均分子量である。

＜（Ｄ）熱可塑性樹脂＞
樹脂組成物は、熱可塑性樹脂を含有し得る。熱可塑性樹脂としては、例えば、フェノキシ樹脂、ポリビニルアセタール樹脂、ポリオレフィン樹脂、ポリイミド樹脂、ポリアミドイミド樹脂、ポリエーテルイミド樹脂、ポリスルホン樹脂、ポリエーテルスルホン樹脂、ポリフェニレンエーテル樹脂、ポリエーテルエーテルケトン樹脂、ポリエステル樹脂が挙げられる。ポリ（メタ）アクリル樹脂とは、ポリアクリル樹脂とポリメタクリル樹脂とを指す。

フェノキシ樹脂のポリスチレン換算の重量平均分子量は８，０００～７０，０００の範囲が好ましく、１０，０００～６０，０００の範囲がより好ましく、２０，０００～６０，０００の範囲がさらに好ましい。フェノキシ樹脂のポリスチレン換算の重量平均分子量は、ゲルパーミエーションクロマトグラフィー（ＧＰＣ）法で測定される。具体的には、フェノキシ樹脂のポリスチレン換算の重量平均分子量は、測定装置として島津製作所社製ＬＣ－９Ａ／ＲＩＤ－６Ａを、カラムとして昭和電工社製Ｓｈｏｄｅｘ Ｋ－８００Ｐ／Ｋ－８０４Ｌ／Ｋ－８０４Ｌを、移動相としてクロロホルム等を用いて、カラム温度を４０℃にて測定し、標準ポリスチレンの検量線を用いて算出することができる。同様に、熱可塑性樹脂のポリスチレン換算の重量平均分子量は８，０００～７０，０００の範囲が好ましく、１０，０００～６０，０００の範囲がより好ましく、２０，０００～６０，０００の範囲がさらに好ましい。

フェノキシ樹脂の具体例としては、三菱化学社製の「１２５６」及び「４２５０」（いずれもビスフェノールＡ構造含有フェノキシ樹脂）、「ＹＸ８１００」（ビスフェノールＳ骨格含有フェノキシ樹脂）、及び「ＹＸ６９５４」（ビスフェノールアセトフェノン構造含有フェノキシ樹脂）が挙げられ、その他にも、新日鉄住金化学社製の「ＦＸ２８０」及び「ＦＸ２９３」、三菱化学社製の「ＹＸ７１８０」、「ＹＸ６９５４」、「ＹＸ７５５３」、「ＹＬ７７６９」、「ＹＬ６７９４」、「ＹＬ７２１３」、「ＹＬ７２９０」、「ＹＬ７８９１」及び「ＹＬ７４８２」等が挙げられる。なかでもポリアルキレンオキシ構造を有するフェノキシ樹脂が好ましく、具体例としては三菱化学社製の「ＹＸ７１８０」が挙げられる。

ポリビニルアセタール樹脂の具体例としては、例えば、電気化学工業社製の「電化ブチラール４０００－２」、「電化ブチラール５０００－Ａ」、「電化ブチラール６０００－Ｃ」、「電化ブチラール６０００－ＥＰ」、積水化学工業社製のエスレックＢＨシリーズ、ＢＸシリーズ（例えばＢＸ－５Ｚ）、ＫＳシリーズ（例えばＫＳ－１）、ＢＬシリーズ、ＢＭシリーズ等が挙げられる。

ポリイミド樹脂の具体例としては、新日本理化社製の「リカコートＳＮ２０」及び「リカコートＰＮ２０」が挙げられる。

ポリアミドイミド樹脂の具体例としては、東洋紡社製の「バイロマックスＨＲ１１ＮＮ」及び「バイロマックスＨＲ１６ＮＮ」、日立化成社製の「ＫＳ９１００」及び「ＫＳ９３００」等が挙げられる。

ポリエーテルスルホン樹脂の具体例としては、住友化学社製の「ＰＥＳ５００３Ｐ」等が挙げられる。

ポリスルホン樹脂の具体例としては、ソルベイアドバンストポリマーズ社製のポリスルホン「Ｐ１７００」及び「Ｐ３５００」等が挙げられる。

樹脂組成物が（Ｄ）成分を含有する場合、（Ｄ）成分の含有量は、柔軟性付与の観点から、樹脂成分を１００質量％とした場合、好ましくは１質量％以上、より好ましくは３質量％以上、さらに好ましくは５質量％以上、さらにより好ましくは５０質量％以上、５５質量％以上、６０質量％以上である。上限は、好ましくは８５質量％以下、より好ましくは８０質量％以下、さらに好ましくは７５質量％以下、２０質量％以下、１５質量％以下、又は１０質量％以下である。

＜（Ｅ）分子内に、ポリブタジエン構造、ポリシロキサン構造、ポリ（メタ）アクリレート構造、ポリアルキレン構造、ポリアルキレンオキシ構造、ポリイソプレン構造、ポリイソブチレン構造、及びポリカーボネート構造から選択される１種以上の構造を有する樹脂＞
樹脂組成物は、（Ｅ）成分として、（Ｅ）分子内に、ポリブタジエン構造、ポリシロキサン構造、ポリ（メタ）アクリレート構造、ポリアルキレン構造、ポリアルキレンオキシ構造、ポリイソプレン構造、ポリイソブチレン構造、及びポリカーボネート構造から選択される１種以上の構造を有する樹脂を含有しうる。（Ｅ）成分は、（Ｄ）熱可塑性樹脂とは区別される樹脂である。
（Ｅ）成分としては、ポリブタジエン構造、ポリ（メタ）アクリレート構造、ポリアルキレンオキシ構造、ポリイソプレン構造、ポリイソブチレン構造、またはポリカーボネート構造から選択される１種または２種以上の構造を有することが好ましく、ポリブタジエン構造、及びポリカーボネート構造から選択される１以上の構造を有することがより好ましい。上記の構造を有する樹脂を含むことで絶縁層が低弾性となり、シェア強度、破断曲げひずみ、及び割れ性に優れるようになり、さらに反りの発生を抑制することがきる。なお、「（メタ）アクリレート」とは、メタクリレート及びアクリレートを指す。これらの構造は主鎖に含まれていても側鎖に含まれていてもよい。

（Ｅ）成分は、樹脂組成物が硬化した際の反りを低下させるために高分子量であることが好ましい。数平均分子量（Ｍｎ）は、好ましくは１,０００以上、より好ましくは１５００以上、さらに好ましくは３０００以上、５０００以上である。上限は、好ましくは１,０００,０００以下、より好ましくは９００,０００以下である。数平均分子量（Ｍｎ）は、ＧＰＣ（ゲル浸透クロマトグラフィー）を使用して測定されるポリスチレン換算の数平均分子量である。

（Ｅ）成分は、硬化物の機械的強度を向上させる観点から、（Ａ）成分と反応し得る官能基を有することが好ましい。なお、（Ａ）成分と反応し得る官能基としては、加熱によって現れる官能基も含めるものとする。

好適な一実施形態において、（Ａ）成分と反応し得る官能基は、ヒドロキシ基、カルボキシ基、酸無水物基、フェノール性水酸基、エポキシ基、イソシアネート基及びウレタン基からなる群から選択される１種以上の官能基である。中でも、当該官能基としては、ヒドロキシ基、酸無水物基、フェノール性水酸基、エポキシ基、イソシアネート基及びウレタン基が好ましく、ヒドロキシ基、酸無水物基、フェノール性水酸基、エポキシ基がより好ましく、フェノール性水酸基が特に好ましい。ただし、官能基としてエポキシ基を含む場合、数平均分子量（Ｍｎ）は、５,０００以上であることが好ましい。

（Ｅ）成分の好適な実施形態は、ポリブタジエン構造を含有する樹脂であり、ポリブタジエン構造は主鎖に含まれていても側鎖に含まれていてもよい。なお、ポリブタジエン構造は、一部又は全てが水素添加されていてもよい。ポリブタジエン構造を含有する樹脂をポリブタジエン樹脂という。

ポリブタジエン樹脂の具体例としては、クレイバレー社製の「Ｒｉｃｏｎ １３０ＭＡ８」、「Ｒｉｃｏｎ １３０ＭＡ１３」、「Ｒｉｃｏｎ １３０ＭＡ２０」、「Ｒｉｃｏｎ １３１ＭＡ５」、「Ｒｉｃｏｎ １３１ＭＡ１０」、「Ｒｉｃｏｎ １３１ＭＡ１７」、「Ｒｉｃｏｎ １３１ＭＡ２０」、「Ｒｉｃｏｎ １８４ＭＡ６」（酸無水物基含有ポリブタジエン）、日本曹達社製の「ＧＱ－１０００」（水酸基、カルボキシル基導入ポリブタジエン）、「Ｇ－１０００」、「Ｇ－２０００」、「Ｇ－３０００」（両末端水酸基ポリブタジエン）、「ＧＩ－１０００」、「ＧＩ－２０００」、「ＧＩ－３０００」（両末端水酸基水素化ポリブタジエン）、ナガセケムテックス社製の「ＦＣＡ－０６１Ｌ」（水素化ポリブタジエン骨格エポキシ樹脂）等が挙げられる。一実施形態として、ヒドロキシル基末端ポリブタジエン、ジイソシアネート化合物及び四塩基酸無水物を原料とする線状ポリイミド（特開２００６－３７０８３号公報、国際公開第２００８／１５３２０８号に記載のポリイミド）等が挙げられる。該ポリイミド樹脂のブタジエン構造の含有率は、好ましくは６０質量％～９５質量％、より好ましくは７５質量％～８５質量％である。該ポリイミド樹脂の詳細は、特開２００６－３７０８３号公報、国際公開第２００８／１５３２０８号の記載を参酌することができ、この内容は本明細書に組み込まれる。

（Ｅ）成分の好適な実施形態は、ポリ（メタ）アクリレート構造を含有する樹脂である。ポリ（メタ）アクリレート構造を含有する樹脂をポリ（メタ）アクリル樹脂という。
ポリ（メタ）アクリル樹脂としては、ナガセケムテックス社製のテイサンレジン、根上工業社製の「ＭＥ－２０００」、「Ｗ－１１６．３」、「Ｗ－１９７Ｃ」、「ＫＧ－２５」、「ＫＧ－３０００」等が挙げられる。

（Ｅ）成分の好適な実施形態は、ポリカーボネート構造を含有する樹脂である。ポリカーボネート構造を含有する樹脂をポリカーボネート樹脂という。
ポリカーボネート樹脂としては、旭化成ケミカルズ社製の「Ｔ６００２」、「Ｔ６００１」（ポリカーボネートジオール）、クラレ社製の「Ｃ－１０９０」、「Ｃ－２０９０」、「Ｃ－３０９０」（ポリカーボネートジオール）等が挙げられる。またヒドロキシル基末端ポリカーボネート、ジイソシアネート化合物及び四塩基酸無水物を原料とする線状ポリイミドを使用することもできる。該ポリイミド樹脂のカーボネート構造の含有率は、好ましくは６０質量％～９５質量％、より好ましくは７５質量％～８５質量％である。該ポリイミド樹脂の詳細は、国際公開第２０１６／１２９５４１号の記載を参酌することができ、この内容は本明細書に組み込まれる。

また、（Ｅ）成分の他の具体例としては、シロキサン構造を含有する樹脂である。シロキサン構造を含有する樹脂をシロキサン樹脂という。シロキサン樹脂としては、例えば、信越シリコーン社製の「ＳＭＰ－２００６」、「ＳＭＰ－２００３ＰＧＭＥＡ」、「ＳＭＰ－５００５ＰＧＭＥＡ」、アミン基末端ポリシロキサンおよび四塩基酸無水物を原料とする線状ポリイミド（国際公開第２０１０／０５３１８５号公報、特開２００２－１２６６７号公報及び特開２０００－３１９３８６号公報等）等が挙げられる。

（Ｅ）成分の他の具体例としては、アルキレン構造、アルキレンオキシ構造を含有する樹脂である。アルキレン構造を含有する樹脂をアルキレン樹脂といい、アルキレンオキシ構造を含有する樹脂をアルキレンオキシ樹脂という。ポリアルキレンオキシ構造は、炭素原子数２～１５のポリアルキレンオキシ構造が好ましく、炭素原子数３～１０のポリアルキレンオキシ構造がより好ましく、炭素原子数５～６のポリアルキレンオキシ構造がさらに好ましい。アルキレン樹脂、アルキレンオキシ樹脂の具体例としては、旭化成せんい社製の「ＰＴＸＧ－１０００」、「ＰＴＸＧ－１８００」等が挙げられる。

（Ｅ）成分の他の具体例としては、イソプレン構造を含有する樹脂である。イソプレン構造を含有する樹脂をイソプレン樹脂という。イソプレン樹脂の具体例としては、クラレ社製の「ＫＬ－６１０」、「ＫＬ６１３」等が挙げられる。

（Ｅ）成分の他の具体例としては、イソブチレン構造を含有する樹脂である。イソブチレン構造を含有する樹脂をイソブチレン樹脂という。イソブチレン樹脂の具体例としては、カネカ社製の「ＳＩＢＳＴＡＲ－０７３Ｔ」（スチレン－イソブチレン－スチレントリブロック共重合体）、「ＳＩＢＳＴＡＲ－０４２Ｄ」（スチレン－イソブチレンジブロック共重合体）等が挙げられる。

樹脂組成物が（Ｅ）成分を含有する場合、（Ｅ）成分の含有量は、柔軟性付与の観点から、樹脂成分を１００質量％とした場合、好ましくは１質量％以上、より好ましくは３質量％以上、さらに好ましくは５質量％以上、さらにより好ましくは５０質量％以上、５５質量％以上、６０質量％以上である。上限は、好ましくは８５質量％以下、より好ましくは８０質量％以下、さらに好ましくは７５質量％以下、１５質量％以下、１０質量％以下、又は５質量％以下である。

＜（Ｆ）硬化剤＞
樹脂組成物は、さらに（Ｆ）硬化剤を含有し得る。硬化剤としては、（Ａ）成分等の樹脂を硬化する機能を有する限り特に限定されず、例えば、フェノール系硬化剤、ナフトール系硬化剤、活性エステル系硬化剤、ベンゾオキサジン系硬化剤、及びシアネートエステル系硬化剤などが挙げられる。硬化剤は１種単独で用いてもよく、又は２種以上を併用してもよい。（Ｆ）成分は、フェノール系硬化剤、ナフトール系硬化剤、活性エステル系硬化剤及びシアネートエステル系硬化剤から選択される１種以上であることが好ましく、フェノール系硬化剤、及び活性エステル系硬化剤から選択される１種以上であることが好ましい。

フェノール系硬化剤及びナフトール系硬化剤としては、耐熱性及び耐水性の観点から、ノボラック構造を有するフェノール系硬化剤、又はノボラック構造を有するナフトール系硬化剤が好ましい。また、導体層との密着性の観点から、含窒素フェノール系硬化剤が好ましく、トリアジン骨格含有フェノール系硬化剤がより好ましい。

フェノール系硬化剤及びナフトール系硬化剤の具体例としては、明和化成社製の「ＭＥＨ－７７００」、「ＭＥＨ－７８１０」、「ＭＥＨ－７８５１」、日本化薬社製の「ＮＨＮ」、「ＣＢＮ」、「ＧＰＨ」、新日鉄住金社製の「ＳＮ１７０」、「ＳＮ１８０」、「ＳＮ１９０」、「ＳＮ４７５」、「ＳＮ４８５」、「ＳＮ４９５Ｖ」、「ＳＮ３７５」、「ＳＮ３９５」、ＤＩＣ社製の「ＴＤ－２０９０」、「ＬＡ－７０５２」、「ＬＡ－７０５４」、「ＬＡ－１３５６」、「ＬＡ－３０１８－５０Ｐ」、「ＥＸＢ－９５００」、「ＨＰＣ－９５００」、「ＫＡ－１１６０」、「ＫＡ－１１６３」、「ＫＡ－１１６５」、群栄化学社製の「ＧＤＰ－６１１５Ｌ」、「ＧＤＰ－６１１５Ｈ」等が挙げられる。

活性エステル系硬化剤としては、特に制限はないが、一般にフェノールエステル類、チオフェノールエステル類、Ｎ－ヒドロキシアミンエステル類、複素環ヒドロキシ化合物のエステル類等の反応活性の高いエステル基を１分子中に２個以上有する化合物が好ましく用いられる。当該活性エステル系硬化剤は、カルボン酸化合物及び／又はチオカルボン酸化合物とヒドロキシ化合物及び／又はチオール化合物との縮合反応によって得られるものが好ましい。特に耐熱性向上の観点から、カルボン酸化合物とヒドロキシ化合物とから得られる活性エステル系硬化剤が好ましく、カルボン酸化合物とフェノール化合物及び／又はナフトール化合物とから得られる活性エステル系硬化剤がより好ましい。カルボン酸化合物としては、例えば安息香酸、酢酸、コハク酸、マレイン酸、イタコン酸、フタル酸、イソフタル酸、テレフタル酸、ピロメリット酸等が挙げられる。フェノール化合物又はナフトール化合物としては、例えば、ハイドロキノン、レゾルシン、ビスフェノールＡ、ビスフェノールＦ、ビスフェノールＳ、フェノールフタリン、メチル化ビスフェノールＡ、メチル化ビスフェノールＦ、メチル化ビスフェノールＳ、フェノール、ｏ－クレゾール、ｍ－クレゾール、ｐ－クレゾール、カテコール、α－ナフトール、β－ナフトール、１，５－ジヒドロキシナフタレン、１，６－ジヒドロキシナフタレン、２，６－ジヒドロキシナフタレン、ジヒドロキシベンゾフェノン、トリヒドロキシベンゾフェノン、テトラヒドロキシベンゾフェノン、フロログルシン、ベンゼントリオール、ジシクロペンタジエン型ジフェノール化合物、フェノールノボラック等が挙げられる。ここで、「ジシクロペンタジエン型ジフェノール化合物」とは、ジシクロペンタジエン１分子にフェノール２分子が縮合して得られるジフェノール化合物をいう。

具体的には、ジシクロペンタジエン型ジフェノール構造を含む活性エステル化合物、ナフタレン構造を含む活性エステル化合物、フェノールノボラックのアセチル化物を含む活性エステル化合物、フェノールノボラックのベンゾイル化物を含む活性エステル化合物が好ましく、中でもナフタレン構造を含む活性エステル化合物、ジシクロペンタジエン型ジフェノール構造を含む活性エステル化合物がより好ましい。「ジシクロペンタジエン型ジフェノール構造」とは、フェニレン－ジシクロペンチレン－フェニレンからなる２価の構造を表す。

活性エステル系硬化剤の市販品としては、ジシクロペンタジエン型ジフェノール構造を含む活性エステル化合物として、「ＥＸＢ９４５１」、「ＥＸＢ９４６０」、「ＥＸＢ９４６０Ｓ」、「ＨＰＣ－８０００－６５Ｔ」、「ＨＰＣ－８０００Ｈ－６５ＴＭ」、「ＥＸＢ－８０００Ｌ－６５ＴＭ」（ＤＩＣ社製）、ナフタレン構造を含む活性エステル化合物として「ＥＸＢ９４１６－７０ＢＫ」（ＤＩＣ社製）、フェノールノボラックのアセチル化物を含む活性エステル化合物として「ＤＣ８０８」（三菱化学社製）、フェノールノボラックのベンゾイル化物を含む活性エステル化合物として「ＹＬＨ１０２６」（三菱化学社製）、フェノールノボラックのアセチル化物である活性エステル系硬化剤として「ＤＣ８０８」（三菱化学社製）、フェノールノボラックのベンゾイル化物である活性エステル系硬化剤として「ＹＬＨ１０２６」（三菱化学社製）、「ＹＬＨ１０３０」（三菱化学社製）、「ＹＬＨ１０４８」（三菱化学社製）等が挙げられる。

ベンゾオキサジン系硬化剤の具体例としては、昭和高分子社製の「ＨＦＢ２００６Ｍ」、四国化成工業社製の「Ｐ－ｄ」、「Ｆ－ａ」が挙げられる。

シアネートエステル系硬化剤としては、例えば、ビスフェノールＡジシアネート、ポリフェノールシアネート、オリゴ（３－メチレン－１，５－フェニレンシアネート）、４，４’－メチレンビス（２，６－ジメチルフェニルシアネート）、４，４’－エチリデンジフェニルジシアネート、ヘキサフルオロビスフェノールＡジシアネート、２，２－ビス（４－シアネート）フェニルプロパン、１，１－ビス（４－シアネートフェニルメタン）、ビス（４－シアネート－３，５－ジメチルフェニル）メタン、１，３－ビス（４－シアネートフェニル－１－（メチルエチリデン））ベンゼン、ビス（４－シアネートフェニル）チオエーテル、及びビス（４－シアネートフェニル）エーテル等の２官能シアネート樹脂、フェノールノボラック及びクレゾールノボラック等から誘導される多官能シアネート樹脂、これらシアネート樹脂が一部トリアジン化したプレポリマーなどが挙げられる。シアネートエステル系硬化剤の具体例としては、ロンザジャパン社製の「ＰＴ３０」及び「ＰＴ６０」（いずれもフェノールノボラック型多官能シアネートエステル樹脂）、「ＢＡ２３０」、「ＢＡ２３０Ｓ７５」（ビスフェノールＡジシアネートの一部又は全部がトリアジン化され三量体となったプレポリマー）等が挙げられる。

樹脂組成物が（Ｆ）成分を含有する場合、（Ｆ）成分の含有量は、樹脂組成物中の樹脂成分を１００質量％とした場合、好ましくは３０質量％以下、より好ましくは２０質量％以下、さらに好ましくは１５質量％以下である。また、下限は、好ましくは１質量％以上、より好ましくは３質量％以上、さらに好ましくは５質量％以上である。

＜（Ｇ）硬化促進剤＞
樹脂組成物は、（Ｇ）硬化促進剤を含有し得る。硬化促進剤としては、例えば、リン系硬化促進剤、アミン系硬化促進剤、イミダゾール系硬化促進剤、グアニジン系硬化促進剤、金属系硬化促進剤等が挙げられ、リン系硬化促進剤、アミン系硬化促進剤、イミダゾール系硬化促進剤、金属系硬化促進剤が好ましく、アミン系硬化促進剤、イミダゾール系硬化促進剤、金属系硬化促進剤がより好ましい。硬化促進剤は、１種単独で用いてもよく、２種以上を組み合わせて用いてもよい。

リン系硬化促進剤としては、例えば、トリフェニルホスフィン、ホスホニウムボレート化合物、テトラフェニルホスホニウムテトラフェニルボレート、ｎ－ブチルホスホニウムテトラフェニルボレート、テトラブチルホスホニウムデカン酸塩、（４－メチルフェニル）トリフェニルホスホニウムチオシアネート、テトラフェニルホスホニウムチオシアネート、ブチルトリフェニルホスホニウムチオシアネート等が挙げられ、トリフェニルホスフィン、テトラブチルホスホニウムデカン酸塩が好ましい。

アミン系硬化促進剤としては、例えば、トリエチルアミン、トリブチルアミン等のトリアルキルアミン、４－ジメチルアミノピリジン、ベンジルジメチルアミン、２，４，６，－トリス（ジメチルアミノメチル）フェノール、１，８－ジアザビシクロ（５，４，０）－ウンデセン等が挙げられ、４－ジメチルアミノピリジン、１，８－ジアザビシクロ（５，４，０）－ウンデセンが好ましい。

イミダゾール系硬化促進剤としては、例えば、２－メチルイミダゾール、２－ウンデシルイミダゾール、２－ヘプタデシルイミダゾール、１，２－ジメチルイミダゾール、２－エチル－４－メチルイミダゾール、１，２－ジメチルイミダゾール、２－エチル－４－メチルイミダゾール、２－フェニルイミダゾール、２－フェニル－４－メチルイミダゾール、１－ベンジル－２－メチルイミダゾール、１－ベンジル－２－フェニルイミダゾール、１－シアノエチル－２－メチルイミダゾール、１－シアノエチル－２－ウンデシルイミダゾール、１－シアノエチル－２－エチル－４－メチルイミダゾール、１－シアノエチル－２－フェニルイミダゾール、１－シアノエチル－２－ウンデシルイミダゾリウムトリメリテイト、１－シアノエチル－２－フェニルイミダゾリウムトリメリテイト、２，４－ジアミノ－６－［２’－メチルイミダゾリル－（１’）］－エチル－ｓ－トリアジン、２，４－ジアミノ－６－［２’－ウンデシルイミダゾリル－（１’）］－エチル－ｓ－トリアジン、２，４－ジアミノ－６－［２’－エチル－４’－メチルイミダゾリル－（１’）］－エチル－ｓ－トリアジン、２，４－ジアミノ－６－［２’－メチルイミダゾリル－（１’）]－エチル－ｓ－トリアジンイソシアヌル酸付加物、２－フェニルイミダゾールイソシアヌル酸付加物、２－フェニル－４，５－ジヒドロキシメチルイミダゾール、２－フェニル－４－メチル－５－ヒドロキシメチルイミダゾール、２，３－ジヒドロ－１Ｈ－ピロロ［１，２－ａ］ベンズイミダゾール、１－ドデシル－２－メチル－３－ベンジルイミダゾリウムクロライド、２－メチルイミダゾリン、２－フェニルイミダゾリン等のイミダゾール化合物及びイミダゾール化合物とエポキシ樹脂とのアダクト体が挙げられ、２－エチル－４－メチルイミダゾール、１－ベンジル－２－フェニルイミダゾールが好ましい。

イミダゾール系硬化促進剤としては、市販品を用いてもよく、例えば、三菱化学社製の「Ｐ２００－Ｈ５０」等が挙げられる。

グアニジン系硬化促進剤としては、例えば、ジシアンジアミド、１－メチルグアニジン、１－エチルグアニジン、１－シクロヘキシルグアニジン、１－フェニルグアニジン、１－（ｏ－トリル）グアニジン、ジメチルグアニジン、ジフェニルグアニジン、トリメチルグアニジン、テトラメチルグアニジン、ペンタメチルグアニジン、１，５，７－トリアザビシクロ［４．４．０］デカ－５－エン、７－メチル－１，５，７－トリアザビシクロ［４．４．０］デカ－５－エン、１－メチルビグアニド、１－エチルビグアニド、１－ｎ－ブチルビグアニド、１－ｎ－オクタデシルビグアニド、１，１－ジメチルビグアニド、１，１－ジエチルビグアニド、１－シクロヘキシルビグアニド、１－アリルビグアニド、１－フェニルビグアニド、１－（ｏ－トリル）ビグアニド等が挙げられ、ジシアンジアミド、１，５，７－トリアザビシクロ［４．４．０］デカ－５－エンが好ましい。

金属系硬化促進剤としては、例えば、コバルト、銅、亜鉛、鉄、ニッケル、マンガン、スズ等の金属の、有機金属錯体又は有機金属塩が挙げられる。有機金属錯体の具体例としては、コバルト（ＩＩ）アセチルアセトナート、コバルト（ＩＩＩ）アセチルアセトナート等の有機コバルト錯体、銅（ＩＩ）アセチルアセトナート等の有機銅錯体、亜鉛（ＩＩ）アセチルアセトナート等の有機亜鉛錯体、鉄（ＩＩＩ）アセチルアセトナート等の有機鉄錯体、ニッケル（ＩＩ）アセチルアセトナート等の有機ニッケル錯体、マンガン（ＩＩ）アセチルアセトナート等の有機マンガン錯体等が挙げられる。有機金属塩としては、例えば、オクチル酸亜鉛、オクチル酸錫、ナフテン酸亜鉛、ナフテン酸コバルト、ステアリン酸スズ、ステアリン酸亜鉛等が挙げられる。

樹脂組成物が（Ｇ）成分を含有する場合、（Ｇ）成分の含有量は、樹脂組成物の樹脂成分を１００質量％とした場合、０．０１質量％～３質量％が好ましく、０．０３～１．５質量％がより好ましく、０．０５～１質量％がさらに好ましい。

＜（Ｈ）難燃剤＞
樹脂組成物は、（Ｈ）難燃剤を含有し得る。難燃剤としては、例えば、有機リン系難燃剤、有機系窒素含有リン化合物、窒素化合物、シリコーン系難燃剤、金属水酸化物等が挙げられる。難燃剤は１種単独で用いてもよく、又は２種以上を併用してもよい。

難燃剤としては、市販品を用いてもよく、例えば、三光社製の「ＨＣＡ－ＨＱ」、大八化学工業社製の「ＰＸ－２００」等が挙げられる。難燃剤としては加水分解しにくいものが好ましく、例えば、１０－（２，５－ジヒドロキシフェニル）－１０－ヒドロ－９－オキサ－１０－フォスファフェナンスレン－１０－オキサイド等が好ましい。

樹脂組成物が難燃剤を含有する場合、難燃剤の含有量は特に限定されないが、樹脂組成物中の不揮発成分を１００質量％としたとき、好ましくは０．５質量％～２０質量％、より好ましくは０．５質量％～１５質量％、さらに好ましくは０．５質量％～１０質量％がさらに好ましい。

＜（Ｉ）任意の添加剤＞
樹脂組成物は、さらに必要に応じて、他の添加剤を含んでいてもよく、斯かる他の添加剤としては、例えば、有機銅化合物、有機亜鉛化合物及び有機コバルト化合物等の有機金属化合物、並びに、バインダー、増粘剤、消泡剤、レベリング剤、密着性付与剤、及び着色剤等の樹脂添加剤等が挙げられる。

＜樹脂組成物の物性＞
本発明の樹脂組成物を１８０℃で９０分間熱硬化させた硬化物は、シェア強度が高いという特性を示す。即ち、シェア強度が高い絶縁層をもたらす。シェア強度としては、好ましくは１．１ｋｇｆ／ｍｍ²以上、より好ましくは１．３ｋｇｆ／ｍｍ²以上、さらに好ましくは１．５ｋｇｆ／ｍｍ²以上、２ｋｇｆ／ｍｍ²以上、２．５ｋｇｆ／ｍｍ²以上である。シェア強度の上限値は特に限定されないが、１０ｋｇｆ／ｍｍ²以下等とし得る。シェア強度は、後述する＜シェア強度の測定＞に記載の方法に従って測定することができる。

本発明の樹脂組成物を１８０℃で３０分間熱硬化させた硬化物は、破断曲げひずみが高いという特性を示す。即ち、破断曲げひずみが高い絶縁層をもたらす。破断曲げひずみとしては、好ましくは１．３％以上、より好ましくは１．４％以上、さらに好ましくは１．５％以上、２％以上である。破断曲げひずみの上限値は特に限定されないが、１０％以下等とし得る。破断曲げひずみの評価は、後述する＜破断曲げひずみの測定＞に記載の方法に従って測定することができる。

本発明の樹脂組成物を１８０℃で９０分間熱硬化させた硬化物は、割れにくいことから割れ性に優れるという特性を示す。即ち、割れ性に優れる絶縁層をもたらす。具体的には、硬化物を強く押さないとクラックが生じない程度まで割れ性に優れる。割れ性の評価は、後述する＜割れ性の測定＞に記載の方法に従って測定することができる。

本発明の樹脂組成物を１８０℃で３０分間熱硬化させた硬化物は、誘電正接が低いという特性を示す。即ち、誘電正接が低い絶縁層をもたらす。誘電正接としては、好ましくは０．０１以下、より好ましくは０．００９以下、さらに好ましくは０．００８以下、０．００７６以下である。誘電正接の下限値は特に限定されないが、０．０００１以上等とし得る。誘電正接の測定は、後述する＜誘電正接及び比誘電率の測定＞に記載の方法に従って測定することができる。

本発明の樹脂組成物を１８０℃で３０分間熱硬化させた硬化物は、比誘電率が低いという特性を示す。即ち、比誘電率が低い絶縁層をもたらす。比誘電率としては、好ましくは５以下、より好ましくは４以下、さらに好ましくは３．５以下である。比誘電率の下限値は特に限定されないが、０．０１以上等とし得る。比誘電率の測定は、後述する＜誘電正接及び比誘電率の測定＞に記載の方法に従って測定することができる。

本発明の樹脂組成物は、シェア強度、破断曲げひずみ、及び割れ性に優れ、誘電正接及び比誘電率が低い絶縁層をもたらすことができる。したがって、本発明の樹脂組成物は、半導体チップパッケージの絶縁層を形成するための樹脂組成物（半導体チップパッケージの絶縁層用樹脂組成物）、回路基板（プリント配線板を含む）の絶縁層を形成するための樹脂組成物（回路基板の絶縁層用樹脂組成物）として好適に使用することができ、その上にメッキにより導体層が形成される層間絶縁層を形成するための樹脂組成物（メッキにより導体層を形成する回路基板の層間絶縁層用樹脂組成物）としてさらに好適に使用することができる。また、半導体チップを封止するための樹脂組成物（半導体チップ封止用樹脂組成物）、半導体チップに配線を形成するための樹脂組成物（半導体チップ配線形成用樹脂組成物）としても好適に使用することができる。

［樹脂シート］
本発明の樹脂シートは、支持体と、該支持体上に設けられた、本発明の樹脂組成物で形成された樹脂組成物層とを含む。

樹脂組成物層の厚さは、薄型化の観点から、好ましくは２００μｍ以下、より好ましくは１５０μｍ以下、さらに好ましくは１００μｍ以下、８０μｍ以下、６０μｍ以下、５０μｍ以下又は４０μｍ以下である。樹脂組成物層の厚さの下限は、特に限定されないが、通常、１μｍ以上、５μｍ以上、１０μｍ以上等とし得る。

支持体としては、例えば、プラスチック材料からなるフィルム、金属箔、離型紙が挙げられ、プラスチック材料からなるフィルム、金属箔が好ましい。

支持体としてプラスチック材料からなるフィルムを使用する場合、プラスチック材料としては、例えば、ポリエチレンテレフタレート（以下「ＰＥＴ」と略称することがある。）、ポリエチレンナフタレート（以下「ＰＥＮ」と略称することがある。）等のポリエステル、ポリカーボネート（以下「ＰＣ」と略称することがある。）、ポリメチルメタクリレート（ＰＭＭＡ）等のアクリル、環状ポリオレフィン、トリアセチルセルロース（ＴＡＣ）、ポリエーテルサルファイド（ＰＥＳ）、ポリエーテルケトン、ポリイミド等が挙げられる。中でも、ポリエチレンテレフタレート、ポリエチレンナフタレートが好ましく、安価なポリエチレンテレフタレートが特に好ましい。

支持体として金属箔を使用する場合、金属箔としては、例えば、銅箔、アルミニウム箔等が挙げられ、銅箔が好ましい。銅箔としては、銅の単金属からなる箔を用いてもよく、銅と他の金属（例えば、スズ、クロム、銀、マグネシウム、ニッケル、ジルコニウム、ケイ素、チタン等）との合金からなる箔を用いてもよい。

支持体は、樹脂組成物層と接合する面にマット処理、コロナ処理を施してあってもよい。

また、支持体としては、樹脂組成物層と接合する面に離型層を有する離型層付き支持体を使用してもよい。離型層付き支持体の離型層に使用する離型剤としては、例えば、アルキド樹脂、ポリオレフィン樹脂、ウレタン樹脂、及びシリコーン樹脂からなる群から選択される１種以上の離型剤が挙げられる。離型層付き支持体は、市販品を用いてもよく、例えば、アルキド樹脂系離型剤を主成分とする離型層を有するＰＥＴフィルムである、リンテック社製の「ＳＫ－１」、「ＡＬ－５」、「ＡＬ－７」、東レ社製の「ルミラーＴ６０」、帝人社製の「ピューレックス」、ユニチカ社製の「ユニピール」等が挙げられる。

支持体の厚みとしては、特に限定されないが、５μｍ～７５μｍの範囲が好ましく、１０μｍ～６０μｍの範囲がより好ましい。なお、離型層付き支持体を使用する場合、離型層付き支持体全体の厚さが上記範囲であることが好ましい。

樹脂シートは、例えば、有機溶剤に樹脂組成物を溶解した樹脂ワニスを調製し、この樹脂ワニスを、ダイコーター等を用いて支持体上に塗布し、更に乾燥させて樹脂組成物層を形成させることにより製造することができる。

有機溶剤としては、例えば、アセトン、メチルエチルケトン（ＭＥＫ）及びシクロヘキサノン等のケトン類、酢酸エチル、酢酸ブチル、セロソルブアセテート、プロピレングリコールモノメチルエーテルアセテート及びカルビトールアセテート等の酢酸エステル類、セロソルブ及びブチルカルビトール等のカルビトール類、トルエン及びキシレン等の芳香族炭化水素類、ジメチルホルムアミド、ジメチルアセトアミド（ＤＭＡｃ）及びＮ－メチルピロリドン等のアミド系溶媒等を挙げることができる。有機溶剤は１種単独で使用してもよく、２種以上を組み合わせて使用してもよい。

乾燥は、加熱、熱風吹きつけ等の公知の方法により実施してよい。乾燥条件は特に限定されないが、樹脂組成物層中の有機溶剤の含有量が１０質量％以下、好ましくは５質量％以下となるように乾燥させる。樹脂ワニス中の有機溶剤の沸点によっても異なるが、例えば３０質量％～６０質量％の有機溶剤を含む樹脂ワニスを用いる場合、５０℃～１５０℃で３分間～１０分間乾燥させることにより、樹脂組成物層を形成することができる。

樹脂シートにおいて、樹脂組成物層の支持体と接合していない面（即ち、支持体とは反対側の面）には、支持体に準じた保護フィルムをさらに積層することができる。保護フィルムの厚さは、特に限定されるものではないが、例えば、１μｍ～４０μｍである。保護フィルムを積層することにより、樹脂組成物層の表面へのゴミ等の付着やキズを防止することができる。樹脂シートは、ロール状に巻きとって保存することが可能である。樹脂シートが保護フィルムを有する場合、保護フィルムを剥がすことによって使用可能となる。

樹脂シートは、半導体チップパッケージの製造において絶縁層を形成するため（半導体チップパッケージの絶縁用樹脂シート）に好適に使用することができる。例えば、樹脂シートは、回路基板の絶縁層を形成するため（回路基板の絶縁層用樹脂シート）に好適に使用することができ、その上にメッキにより導体層が形成される層間絶縁層を形成するため（メッキにより導体層を形成する回路基板の層間絶縁層用）にさらに好適に使用することができる。このような基板を使ったパッケージの例としては、ＦＣ－ＣＳＰ、ＭＩＳ－ＢＧＡパッケージ、ＥＴＳ－ＢＧＡパッケージが挙げられる。

また樹脂シートは、半導体チップを封止するため（半導体チップ封止用樹脂シート）、または半導体チップに配線を形成するため（半導体チップ配線形成用樹脂シート）に好適に使用することができ、例えばＦａｎ－ｏｕｔ型ＷＬＰ（Ｗａｆｅｒ Ｌｅｖｅｌ Ｐａｃｋａｇｅ）、Ｆａｎ－ｉｎ型ＷＬＰ、Ｆａｎ－ｏｕｔ型ＰＬＰ（Ｐａｎｅｌ Ｌｅｖｅｌ Ｐａｃｋａｇｅ）、Ｆａｎ－ｉｎ型ＰＬＰ等に好適に使用することができる。また、半導体チップを基板に接続した後に用いるＭＵＦ（Ｍｏｌｄｉｎｇ Ｕｎｄｅｒ Ｆｉｌｌｉｎｇ）材料等にも好適に使用することができる。また、樹脂シートは高い絶縁信頼性が要求される他の広範な用途、例えば、プリント配線板等の回路基板の絶縁層を形成するために好適に使用することができる。

樹脂シートの代わりに、シート状繊維基材に本発明の樹脂組成物を含浸させて形成されたプリプレグを用いてもよい。

プリプレグに用いるシート状繊維基材は特に限定されず、ガラスクロス、アラミド不織布、液晶ポリマー不織布等のプリプレグ用基材として常用されているものを用いることができる。薄型化の観点から、シート状繊維基材の厚さは、好ましくは９００μｍ以下であり、より好ましくは８００μｍ以下、さらに好ましくは７００μｍ以下、さらにより好ましくは６００μｍ以下である。シート状繊維基材の厚さの下限は特に限定されないが、通常、１μｍ以上、１．５μｍ以上、２μｍ以上等とし得る。

プリプレグは、ホットメルト法、ソルベント法等の公知の方法により製造することができる。

プリプレグの厚さは、上述の樹脂シートにおける樹脂組成物層と同様の範囲とし得る。

［回路基板］
本発明の回路基板は、本発明の樹脂組成物の硬化物により形成された絶縁層を含む。
本発明の回路基板の製造方法は、
（１）基材と、該基材の少なくとも一方の面に設けられた配線層とを有する配線層付き基材を準備する工程、
（２）本発明の樹脂シートを、配線層が樹脂組成物層に埋め込まれるように、配線層付き基材上に積層し、熱硬化させて絶縁層を形成する工程、
（３）配線層を層間接続する工程を含む。また、回路基板の製造方法は、（４）基材を除去する工程、を含んでいてもよい。

工程（３）は、配線層を層間接続することができれば特に限定されないが、絶縁層にビアホールを形成し、配線層を形成する工程、及び絶縁層を研磨又は研削し、配線層を露出させる工程の少なくともいずれかの工程であることが好ましい。

＜工程（１）＞
工程（１）は、基材と、該基材の少なくとも一方の面に設けられた配線層とを有する配線層付き基材を準備する工程である。通常、配線層付き基材は、基材の両面に基材の一部である第１金属層、第２金属層をそれぞれ有し、第２金属層の基材側の面とは反対側の面に配線層を有する。詳細は、基材上にドライフィルム（感光性レジストフィルム）を積層し、フォトマスクを用いて所定の条件で露光、現像しパターンドライフィルムを形成する。現像したパターンドライフィルムをめっきマスクとして電解めっき法により配線層を形成した後、パターンドライフィルムを剥離する。なお、第１金属層、第２金属層は有していなくてもよい。

基材としては、例えば、ガラスエポキシ基板、金属基板（ステンレスや冷間圧延鋼板（ＳＰＣＣ）など）、ポリエステル基板、ポリイミド基板、ＢＴレジン基板、熱硬化型ポリフェニレンエーテル基板等の基板が挙げられ、基板表面に銅箔等の金属層が形成されていてもよい。また、表面に剥離可能な第１金属層及び第２金属層（例えば、三井金属のキャリア銅箔付極薄銅箔、商品名「Ｍｉｃｒｏ Ｔｈｉｎ」）等の金属層が形成されていてもよい。

ドライフィルムとしては、フォトレジスト組成物からなる感光性のドライフィルムである限り特に限定されず、例えば、ノボラック樹脂、アクリル樹脂等のドライフィルムを用いることができる。ドライフィルムは市販品を用いてもよい。

基材とドライフィルムとの積層条件は、後述する工程（２）の樹脂シートを配線層に埋め込まれるように積層させる際の条件と同様であり、好ましい範囲も同様である。

ドライフィルムを基材上に積層後、ドライフィルムに対して所望のパターンを形成するためにフォトマスクを用いて所定の条件で露光、現像を行う。

配線層のライン（回路幅）／スペース（回路間の幅）比は特に制限されないが、好ましくは２０／２０μｍ以下（即ちピッチが４０μｍ以下）、より好ましくは１０／１０μｍ以下、さらに好ましくは５／５μｍ以下、よりさらに好ましくは１／１μｍ以下、特に好ましくは０．５／０．５μｍ以上である。ピッチは、配線層の全体にわたって同一である必要はない。配線層の最小ピッチは、４０μｍ以下、３６μｍ以下、又は３０μｍ以下であってもよい。

ドライフィルムのパターンを形成後、配線層を形成し、ドライフィルムを剥離する。ここで、配線層の形成は、所望のパターンを形成したドライフィルムをめっきマスクとして使用し、めっき法により実施することができる。

配線層に使用する導体材料は特に限定されない。好適な実施形態では、配線層は、金、白金、パラジウム、銀、銅、アルミニウム、コバルト、クロム、亜鉛、ニッケル、チタン、タングステン、鉄、スズ及びインジウムからなる群から選択される１種以上の金属を含む。配線層は、単金属層であっても合金層であってもよく、合金層としては、例えば、上記の群から選択される２種以上の金属の合金（例えば、ニッケル・クロム合金、銅・ニッケル合金及び銅・チタン合金）から形成されたものが挙げられる。中でも、配線層形成の汎用性、コスト、パターニングの容易性等の観点から、クロム、ニッケル、チタン、アルミニウム、亜鉛、金、パラジウム、銀若しくは銅の単金属層、又はニッケル・クロム合金、銅・ニッケル合金、銅・チタン合金の合金層が好ましく、クロム、ニッケル、チタン、アルミニウム、亜鉛、金、パラジウム、銀若しくは銅の単金属層、又はニッケル・クロム合金の合金層がより好ましく、銅の単金属層が更に好ましい。

配線層の厚みは、所望の配線板のデザインによるが、好ましくは３μｍ～３５μｍ、より好ましくは５μｍ～３０μｍ、さらに好ましくは１０～２０μｍ、又は１５～２０μｍである。工程（３）において絶縁層を研磨又は研削し、配線層を露出させて配線層を層間接続する工程を採用する場合は、層間接続する配線と、接続しない配線の厚みは異なっていることが好ましい。配線層の厚みは、前述のパターン形成を繰り返すことで調整することができる。各配線層のうち、最も厚みがある配線層（導電性ピラー）の厚みは、所望の配線板のデザインによるが、好ましくは２μｍ以上１００μｍ以下である。また層間接続する配線は凸型となっていてもよい。

配線層を形成後、ドライフィルムを剥離する。ドライフィルムの剥離は、例えば、水酸化ナトリウム溶液等のアルカリ性の剥離液を使用して実施することができる。必要に応じて、不要な配線パターンをエッチング等により除去して、所望の配線パターンを形成することもできる。形成する配線層のピッチについては、先述のとおりである。

＜工程（２）＞
工程（２）は、本発明の樹脂シートを、配線層が樹脂組成物層に埋め込まれるように、配線層付き基材上に積層し、熱硬化させて絶縁層を形成する工程である。詳細は、前述の工程（１）で得られた配線層付き基材の配線層を、樹脂シートの樹脂組成物層に埋め込まれるように積層させ、樹脂シートの樹脂組成物層を熱硬化させ絶縁層を形成する。

配線層と樹脂シートの積層は、樹脂シートの保護フィルムを除去後、例えば、支持体側から樹脂シートを配線層に加熱圧着することにより行うことができる。樹脂シートを配線層に加熱圧着する部材（以下、「加熱圧着部材」ともいう。）としては、例えば、加熱された金属板（ＳＵＳ鏡板等）又は金属ロール（ＳＵＳロール）等が挙げられる。なお、加熱圧着部材を樹脂シートに直接プレスするのではなく、配線層の表面凹凸に樹脂シートが十分に追随するよう、耐熱ゴム等の弾性材を介してプレスするのが好ましい。

配線層と樹脂シートの積層は、樹脂シートの保護フィルムを除去後、真空ラミネート法により実施してよい。真空ラミネート法において、加熱圧着温度は、好ましくは６０℃～１６０℃、より好ましくは８０℃～１４０℃の範囲であり、加熱圧着圧力は、好ましくは０．０９８ＭＰａ～１．７７ＭＰａ、より好ましくは０．２９ＭＰａ～１．４７ＭＰａの範囲であり、加熱圧着時間は、好ましくは２０秒間～４００秒間、より好ましくは３０秒間～３００秒間の範囲である。積層は、好ましくは圧力１３ｈＰａ以下の減圧条件下で実施する。

積層の後に、常圧下（大気圧下）、例えば、加熱圧着部材を支持体側からプレスすることにより、積層された樹脂シートの平滑化処理を行ってもよい。平滑化処理のプレス条件は、上記積層の加熱圧着条件と同様の条件とすることができる。なお、積層と平滑化処理は、上記の市販の真空ラミネーターを用いて連続的に行ってもよい。

樹脂組成物層を、配線層が埋め込まれるように配線層付き基材上に積層した後、樹脂組成物層を熱硬化して絶縁層を形成する。例えば、樹脂組成物層の熱硬化条件は、樹脂組成物の種類等によっても異なるが、硬化温度は１２０℃～２４０℃の範囲、硬化時間は５分間～１２０分間の範囲とすることができる。樹脂組成物層を熱硬化させる前に、樹脂組成物層を硬化温度よりも低い温度にて予備加熱してもよい。

樹脂シートの支持体は、配線層付き基材上に樹脂シートを積層し熱硬化した後に剥離してもよく、配線層付き基材上に樹脂シートを積層する前に支持体を剥離してもよい。また、後述する粗化処理工程の前に、支持体を剥離してもよい。

樹脂組成物層を熱硬化して絶縁層を形成した後、絶縁層表面を研磨してもよい。研磨方法は特に限定されず、公知の方法にて研磨すればよく、例えば平面研削盤を用いて絶縁層表面を研磨することができる。

＜工程（３）＞
工程（３）は、配線層を層間接続する工程である。詳細は、絶縁層にビアホールを形成し、導体層を形成して配線層を層間接続する工程である。または絶縁層を研磨又は研削し、配線層を露出させて配線層を層間接続する工程である。

絶縁層にビアホールを形成し、導体層を形成して配線層を層間接続する工程を採用する場合、ビアホールの形成は特に限定されないが、レーザー照射、エッチング、メカニカルドリリング等が挙げられるが、レーザー照射によって行われることが好ましい。このレーザー照射は、光源として炭酸ガスレーザー、ＹＡＧレーザー、エキシマレーザー等を用いる任意好適なレーザー加工機を用いて行うことができる。詳細は、樹脂シートの支持体の面側からレーザー照射を行って、支持体及び絶縁層を貫通して配線層を露出させるビアホールを形成する。

レーザー照射の条件は特に限定されず、レーザー照射は選択された手段に応じた常法に従う任意好適な工程により実施することができる。

ビアホールの形状、すなわち延在方向でみたときの開口の輪郭の形状は特に限定されないが、一般的には円形（略円形）とされる。

ビアホール形成後、ビアホール内のスミア除去工程である、いわゆるデスミア工程を行なってもよい。後述する導体層の形成をめっき工程により行う場合には、ビアホールに対して、例えば湿式のデスミア処理を行ってもよく、導体層の形成をスパッタ工程により行う場合には、例えばプラズマ処理工程などのドライデスミア工程を行ってもよい。また、デスミア工程は粗化処理工程を兼ねていてもよい。

導体層を形成する前に、ビアホール及び絶縁層に対して粗化処理を行ってもよい。粗化処理は通常行われる公知の手順、条件を採用することができる。乾式の粗化処理の例としてはプラズマ処理等が挙げられ、湿式の粗化処理の例としては膨潤液による膨潤処理、酸化剤による粗化処理及び中和液による中和処理をこの順に行う方法が挙げられる。

粗化処理後の絶縁層表面の表面粗さ（Ｒａ）としては、好ましくは３５０ｎｍ以上、より好ましくは４００ｎｍ以上、さらに好ましくは４５０ｎｍ以上である。上限は、好ましくは７００ｎｍ以下、より好ましくは６５０ｎｍ以下、さらに好ましくは６００ｎｍ以下である。表面粗さ（Ｒａ）は、例えば、非接触型表面粗さ計を用いて測定することができる。

ビアホールを形成後、導体層を形成する。導体層を構成する導体材料は特に限定されず、導体層は、めっき、スパッタ、蒸着等従来公知の任意好適な方法により形成することができ、めっきにより形成することが好ましい。好適な一実施形態は、例えば、セミアディティブ法、フルアディティブ法等の従来公知の技術により絶縁層の表面にめっきして、所望の配線パターンを有する導体層を形成することができる。また、樹脂シートにおける支持体が金属箔である場合、サブトラクティブ法等の従来公知の技術により、所望の配線パターンを有する導体層を形成することができる。導体層は、単層構造であっても、異なる種類の金属若しくは合金からなる単金属層又は合金層が２層以上積層した複層構造であってもよい。

詳細は、絶縁層の表面に、無電解めっきによりめっきシード層を形成する。次いで、形成されためっきシード層上に、所望の配線パターンに対応してめっきシード層の一部を露出させるマスクパターンを形成する。露出しためっきシード層上に、電解めっきにより電解めっき層を形成する。その際、電解めっき層の形成とともに、ビアホールを電解めっきにより埋め込んでフィルドビアを形成してもよい。電解めっき層を形成した後、マスクパターンを除去する。その後、不要なめっきシード層をエッチング等により除去して、所望の配線パターンを有する導体層を形成することができる。なお、導体層を形成する際、マスクパターンの形成に用いるドライフィルムは、上記ドライフィルムと同様である。

導体層は、線状の配線のみならず、例えば外部端子が搭載され得る電極パッド（ランド）なども含み得る。また導体層は、電極パッドのみから構成されていてもよい。

また、導体層は、めっきシード層形成後、マスクパターンを用いずに電解めっき層及びフィルドビアを形成し、その後、エッチングによるパターニングを行うことにより形成してもよい。

絶縁層を研磨又は研削し、配線層を露出させて配線層を層間接続する工程を採用する場合、絶縁層の研磨方法又は研削方法としては、配線層を露出させることができ、研磨又は研削面が水平であれば特に限定されず、従来公知の研磨方法又は研削方法を適用することができ、例えば、化学機械研磨装置による化学機械研磨方法、バフ等の機械研磨方法、砥石回転による平面研削方法等が挙げられる。絶縁層にビアホールを形成し、導体層を形成して配線層を層間接続する工程と同様に、スミア除去工程、粗化処理を行う工程を行ってもよく、導体層を形成してもよい。また、全ての配線層を露出させる必要はなく、配線層の一部を露出させてもよい。

＜工程（４）＞
工程（４）は、基材を除去し、本発明の回路基板を形成する工程である。基材の除去方法は特に限定されない。好適な一実施形態は、第１及び第２金属層の界面で回路基板から基材を剥離し、第２金属層を例えば塩化銅水溶液などでエッチング除去する。必要に応じて、導体層を保護フィルムで保護した状態で基材を剥離してもよい。

他の実施形態において、回路基板は、上述のプリプレグを用いて製造することができる。製造方法は基本的に樹脂シートを用いる場合と同様である。

［半導体チップパッケージ］
本発明の半導体チップパッケージの第１の態様は、上記回路基板上に、半導体チップが搭載された、半導体チップパッケージである。上記回路基板に、半導体チップを接合することにより半導体チップパッケージを製造することができる。

半導体チップの端子電極が回路基板の回路配線と導体接続する限り、接合条件は特に限定されず、半導体チップのフリップチップ実装において使用される公知の条件を使用してよい。また、半導体チップと回路基板間に絶縁性の接着剤を介して接合してもよい。

好適な一実施形態は、半導体チップを回路基板に圧着する。圧着条件としては、例えば、圧着温度は１２０℃～２４０℃の範囲（好ましくは１３０℃～２００℃の範囲、より好ましくは１４０℃～１８０℃の範囲）、圧着時間は１秒間～６０秒間の範囲（好ましくは５秒間～３０秒間）とすることができる。

また、他の好適な一実施形態は、半導体チップを回路基板にリフローして接合する。リフロー条件としては、例えば、１２０℃～３００℃の範囲とすることができる。

半導体チップを回路基板に接合した後、例えば、半導体チップをモールドアンダーフィル材で充填することで半導体チップパッケージを得ることも可能である。モールドアンダーフィル材で充填する方法は公知の方法で実施することができる。本発明の樹脂組成物または樹脂シートはモールドアンダーフィル材としても使用することができる。

本発明の半導体チップパッケージの第２の態様は、例えば、図１に一例を示すような半導体チップパッケージ（Ｆａｎ－ｏｕｔ型ＷＬＰ）である。図１に一例を示すような半導体チップパッケージ（Ｆａｎ－ｏｕｔ型ＷＬＰ）１００は、封止層１２０を、本発明の樹脂組成物または樹脂シートで製造した半導体チップパッケージである。半導体チップパッケージ１００は、半導体チップ１１０、半導体チップ１１０の周囲を覆うように形成された封止層１２０、半導体チップ１１０の封止層に覆われている側とは反対側の面に再配線形成層（絶縁層）１３０、導体層（再配線層）１４０、ソルダーレジスト層１５０、及びバンプ１６０を備える。このような半導体チップパッケージの製造方法は、
（Ａ）基材に仮固定フィルムを積層する工程、
（Ｂ）半導体チップを、仮固定フィルム上に仮固定する工程、
（Ｃ）本発明の樹脂シートの樹脂組成物層を、半導体チップ上に積層、又は本発明の樹脂組成物を半導体チップ上に塗布し、熱硬化させて封止層を形成する工程、
（Ｄ）基材及び仮固定フィルムを半導体チップから剥離する工程、
（Ｅ）半導体チップの基材及び仮固定フィルムを剥離した面に再配線形成層（絶縁層）を形成する工程、
（Ｆ）再配線形成層（絶縁層）上に導体層（再配線層）を形成する工程、及び
（Ｇ）導体層上にソルダーレジスト層を形成する工程、を含む。また、半導体チップパッケージの製造方法は、（Ｈ）複数の半導体チップパッケージを個々の半導体チップパッケージにダイシングし、個片化する工程を含み得る。

＜工程（Ａ）＞
工程（Ａ）は、基材に仮固定フィルムを積層する工程である。基材と仮固定フィルムの積層条件は、回路基板の製造方法における工程（２）における配線層と樹脂シートとの積層条件と同様であり、好ましい範囲も同様である。

基材に使用する材料は特に限定されない。基材としては、シリコンウェハー；ガラスウェハー；ガラス基板；銅、チタン、ステンレス、冷間圧延鋼板（ＳＰＣＣ）等の金属基板；ＦＲ－４基板等のガラス繊維にエポキシ樹脂等をしみこませ熱硬化処理した基板；ＢＴ樹脂等のビスマレイミドトリアジン樹脂からなる基板などが挙げられる。

仮固定フィルムは、後述する工程（Ｄ）において半導体チップから剥離することができるとともに、半導体チップを仮固定することができれば材料は特に限定されない。仮固定フィルムは市販品を用いることができる。市販品としては、日東電工社製のリヴァアルファ等が挙げられる。

＜工程（Ｂ）＞
工程（Ｂ）は、半導体チップを、仮固定フィルム上に仮固定する工程である。半導体チップの仮固定は、フリップチップボンダー、ダイボンダー等の公知の装置を用いて行うことができる。半導体チップの配置のレイアウト及び配置数は、仮固定フィルムの形状、大きさ、目的とする半導体パッケージの生産数等に応じて適宜設定することができ、例えば、複数行で、かつ複数列のマトリックス状に整列させて仮固定することができる。

＜工程（Ｃ）＞
工程（Ｃ）は、本発明の樹脂シートの樹脂組成物層を、半導体チップ上に積層、又は本発明の樹脂組成物を半導体チップ上に塗布し、熱硬化させて封止層を形成する工程である。工程（Ｃ）では、樹脂シートの樹脂組成物層を、半導体チップ上に積層し、熱硬化させて封止層を形成することが好ましい。

半導体チップと樹脂シートの積層は、樹脂シートの保護フィルムを除去後、例えば、支持体側から樹脂シートを半導体チップに加熱圧着することにより行うことができる。樹脂シートを半導体チップに加熱圧着する部材（以下、「加熱圧着部材」ともいう。）としては、例えば、加熱された金属板（ＳＵＳ鏡板等）又は金属ロール（ＳＵＳロール）等が挙げられる。なお、加熱圧着部材を樹脂シートに直接プレスするのではなく、半導体チップの表面凹凸に樹脂シートが十分に追随するよう、耐熱ゴム等の弾性材を介してプレスするのが好ましい。

また、半導体チップと樹脂シートの積層は、樹脂シートの保護フィルムを除去後、真空ラミネート法により実施してもよい。真空ラミネート法における積層条件は、回路基板の製造方法における工程（２）における配線層と樹脂シートとの積層条件と同様であり、好ましい範囲も同様である。

樹脂シートの支持体は、半導体チップ上に樹脂シートを積層し熱硬化した後に剥離してもよく、半導体チップ上に樹脂シートを積層する前に支持体を剥離してもよい。

樹脂組成物の塗布条件としては、本発明の樹脂シートにおける樹脂組成物層を形成する際の塗布条件と同様であり、好ましい範囲も同様である。

＜工程（Ｄ）＞
工程（Ｄ）は、基材及び仮固定フィルムを半導体チップから剥離する工程である。剥離する方法は、仮固定フィルムの材質等に応じて適宜変更することができ、例えば、仮固定フィルムを加熱、発泡（又は膨張）させて剥離する方法、及び基材側から紫外線を照射させ、仮固定フィルムの粘着力を低下させ剥離する方法等が挙げられる。

仮固定フィルムを加熱、発泡（又は膨張）させて剥離する方法において、加熱条件は、通常、１００℃～２５０℃で１秒間～９０秒間又は５分間～１５分間である。また、基材側から紫外線を照射させ、仮固定フィルムの粘着力を低下させ剥離する方法において、紫外線の照射量は、通常、１０ｍＪ／ｃｍ²～１０００ｍＪ／ｃｍ²である。

＜工程（Ｅ）＞
工程（Ｅ）は、半導体チップの基材及び仮固定フィルムを剥離した面に再配線形成層（絶縁層）を形成する工程である。

再配線形成層（絶縁層）を形成する材料は、再配線形成層（絶縁層）形成時に絶縁性を有していれば特に限定されず、半導体チップパッケージの製造のしやすさの観点から、感光性樹脂、熱硬化性樹脂が好ましい。熱硬化性樹脂としては、本発明の樹脂シートを形成するための樹脂組成物と同じ組成の樹脂組成物を用いてもよい。

再配線形成層（絶縁層）を形成後、半導体チップと後述する導体層を層間接続するために、再配線形成層（絶縁層）にビアホールを形成してもよい。

ビアホールを形成するにあたって、再配線形成層（絶縁層）を形成する材料が感光性樹脂である場合、まず、再配線形成層（絶縁層）の表面にマスクパターンを通して活性エネルギー線を照射し、照射部の最配線層を光硬化させる。

活性エネルギー線としては、例えば、紫外線、可視光線、電子線、Ｘ線等が挙げられ、特に紫外線が好ましい。紫外線の照射量、照射時間は、感光性樹脂に応じて適宜変更することができる。露光方法としては、マスクパターンを再配線形成層（絶縁層）に密着させて露光する接触露光法と、マスクパターンを再配線形成層（絶縁層）に密着させずに平行光線を使用して露光する非接触露光法のいずれを用いてもよい。

次に、再配線形成層（絶縁層）を現像し、未露光部を除去することで、ビアホールを形成する。現像は、ウェット現像、ドライ現像のいずれも好適である。ウェット現像で用いる現像液は公知の現像液を用いることができる。

現像の方式としては、例えば、ディップ方式、パドル方式、スプレー方式、ブラッシング方式、スクラッピング方式等が挙げられ、解像性の観点から、パドル方式が好適である。

再配線形成層（絶縁層）を形成する材料が熱硬化性樹脂である場合、ビアホールの形成は特に限定されないが、レーザー照射、エッチング、メカニカルドリリング等が挙げられるが、レーザー照射によって行われることが好ましい。レーザー照射は、光源として炭酸ガスレーザー、ＵＶ－ＹＡＧレーザー、エキシマレーザー等を用いる任意好適なレーザー加工機を用いて行うことができる。

レーザー照射の条件は特に限定されず、レーザー照射は選択された手段に応じた常法に従う任意好適な工程により実施することができる。

ビアホールの形状、すなわち延在方向でみたときの開口の輪郭の形状は特に限定されないが、一般的には円形（略円形）とされる。ビアホールのトップ径（再配線形成層（絶縁層）表面の開口の直径）は、好ましくは５０μｍ以下、より好ましくは３０μｍ以下、さらに好ましくは２０μｍ以下である。下限は特に限定されないが、好ましくは１０μｍ以上、より好ましくは１５μｍ以上、さらに好ましくは２０μｍ以上である。

＜工程（Ｆ）＞
工程（Ｆ）は、再配線形成層（絶縁層）上に導体層（再配線層）を形成する工程である。再配線形成層（絶縁層）上に導体層を形成する方法は、回路基板の製造方法における工程（３）の絶縁層にビアホールを形成した後の導体層を形成する方法と同様であり、好ましい範囲も同様である。なお、工程（Ｅ）及び工程（Ｆ）を繰り返し行い、導体層（再配線層）及び再配線形成層（絶縁層）を交互に積み上げて（ビルドアップ）もよい。

＜工程（Ｇ）＞
工程（Ｇ）は、導体層上にソルダーレジスト層を形成する工程である。

ソルダーレジスト層を形成する材料は、ソルダーレジスト層形成時に絶縁性を有していれば特に限定されず、半導体チップパッケージの製造のしやすさの観点から、感光性樹脂、熱硬化性樹脂が好ましい。熱硬化性樹脂としては、本発明の樹脂シートを形成するための樹脂組成物と同じ組成の樹脂組成物を用いてもよい。

また、工程（Ｇ）では、必要に応じて、バンプを形成するバンピング加工を行ってもよい。バンピング加工は、半田ボール、半田めっきなど公知の方法で行うことができる。また、バンピング加工におけるビアホールの形成は工程（Ｅ）と同様に行うことができる。

＜工程（Ｈ）＞
半導体チップパッケージの製造方法は、工程（Ａ）～（Ｇ）以外に工程（Ｈ）を含んでいてもよい。工程（Ｈ）は、複数の半導体チップパッケージを個々の半導体チップパッケージにダイシングし、個片化する工程である。

半導体チップパッケージを個々の半導体チップパッケージにダイシングする方法は特に限定されず、公知の方法を用いることができる。

本発明の半導体チップパッケージの第３の態様は、例えば、図１に一例を示すような半導体チップパッケージ（Ｆａｎ－ｏｕｔ型ＷＬＰ）における再配線形成層（絶縁層）１３０、ソルダーレジスト層１５０を本発明の樹脂組成物または樹脂シートで製造した半導体チップパッケージである。

［半導体装置］
本発明の半導体チップパッケージを実装することとなる半導体装置としては、電気製品（例えば、コンピューター、携帯電話、スマートフォン、タブレット型デバイス、ウェラブルデバイス、デジタルカメラ、医療機器、及びテレビ等）及び乗物（例えば、自動二輪車、自動車、電車、船舶及び航空機等）等に供される各種半導体装置が挙げられる。

以下、本発明を実施例により具体的に説明するが、本発明はこれらの実施例に限定されるものではない。なお、以下の記載において、「部」及び「％」は、別途明示のない限り、それぞれ「質量部」及び「質量％」を意味する。

［合成例１：合成例１の（Ｅ）成分の合成］
反応容器に２官能性ヒドロキシ基末端ポリブタジエン（Ｇ－３０００、日本曹達社製、数平均分子量＝３０００、ヒドロキシ基当量＝１８００ｇ／ｅｑ．）６９ｇと、イプゾール１５０（芳香族炭化水素系混合溶媒：出光石油化学社製）４０ｇ、ジブチル錫ラウレート０．００５ｇを混合し均一に溶解させた。均一になったところで５０℃に昇温し、更に撹拌しながら、イソホロンジイソシアネート（エボニックデグサジャパン社製、ＩＰＤＩ、イソシアネート基当量＝１１３ｇ／ｅｑ．）８ｇを添加し約３時間反応を行った。次いで、この反応物を室温まで冷却してから、これにクレゾールノボラック樹脂（ＫＡ－１１６０、ＤＩＣ社製、水酸基当量＝１１７ｇ／ｅｑ．）２３ｇと、エチルジグリコールアセテート（ダイセル社製）６０ｇを添加し、攪拌しながら８０℃まで昇温し、約４時間反応を行った。ＦＴ－ＩＲより２２５０ｃｍ^-1のＮＣＯピークの消失の確認を行った。ＮＣＯピーク消失の確認をもって反応の終点とみなし、反応物を室温まで降温してから１００メッシュの濾布で濾過して、ブタジエン構造及びフェノール性水酸基を有する合成例１の（Ｅ）成分（フェノール性水酸基含有ブタジエン樹脂：不揮発分５０質量％）を得た。数平均分子量は５５００であった。

［合成例２：合成例２の（Ｅ）成分の合成］
撹拌装置、温度計及びコンデンサーをつけたフラスコに、溶剤としてエチルジグリコールアセテートを２９２．０９ｇ、ソルベッソ１５０（芳香族系溶剤、エクソンモービル社製）を２９２．０９ｇ仕込み、ジフェニルメタンジイソシアネートを１００．１ｇ（０．４モル）とポリイソプレンジオール（水酸基価４６．６ＫＯＨ－ｍｇ／ｇ、分子量２５００）５００．０ｇ（０．２モル）を仕込んで７０℃で４時間反応を行った。ついでノニルフェノールノボラック樹脂（水酸基当量２２９．４ｇ／ｅｑ、平均４．２７官能、平均計算分子量９７９．５ｇ／モル）１９５．９ｇ（０．２モル）とエチレングリコールビスアンヒドロトリメリテート４１．０ｇ（０．１モル）とを仕込んで、２時間かけて１５０℃に昇温し、１２時間反応させることで、ブタジエン構造及びフェノール性水酸基を有する合成例２の（Ｅ）成分（フェノール性水酸基含有ブタジエン樹脂：不揮発分５５．２質量％）を得た。

［実施例１］
２５℃で液状エポキシ樹脂（新日鉄住金化学社製「ＺＸ１０５９」、ビスフェノールＡ型エポキシ樹脂とビスフェノールＦ型エポキシ樹脂との１：１混合品（質量比）、エポキシ当量：１６９ｇ／ｅｑ）１０部、ナフタレン型エポキシ樹脂（新日鉄住金化学社製「ＥＳＮ４７５Ｖ」、エポキシ当量約３３０ｇ／ｅｑ）２０部、グリシジルアミン型エポキシ樹脂（三菱化学社製「６３０ＬＳＤ」、エポキシ当量：９０～１０５ｇ／ｅｑ）１０部、硬化促進剤（四国化成社製「１Ｂ２ＰＺ」、１－ベンジル－２－フェニルイミダゾール）１部、合成例１で合成した（Ｅ）成分（固形分５０％、数平均分子量：５５００）３００部、脂肪族変性フェノール樹脂（群栄化学社製「ＥＬＰＣ７５」、フェノール性水酸基当量：２１５ｇ／ｅｑ、一般式（１）および一般式（２）で表される構造単位を含む樹脂）６部、ＳＯ－Ｃ４（アミノシラン系カップリング剤（信越化学工業社製「ＫＢＭ５７３」）で表面処理された球形シリカ（アドマテックス社製、平均粒径１μｍ）９５０部を混合し、プラネタリーミキサーで均一に分散して、樹脂組成物１を作製した。

［実施例２］
２５℃で液状エポキシ樹脂（新日鉄住金化学社製「ＺＸ１０５９」、ビスフェノールＡ型エポキシ樹脂とビスフェノールＦ型エポキシ樹脂との１：１混合品（質量比）、エポキシ当量：１６９ｇ／ｅｑ）４５部、合成例２で合成した（Ｅ）成分１８部、ビキシレノール型エポキシ樹脂（三菱化学社製「ＹＸ４０００ＨＫ」、エポキシ当量約１８５ｇ／ｅｑ）１６部、ナフタレン型エポキシ樹脂（ＤＩＣ社製「ＨＰ４０３２」、エポキシ当量約１４４ｇ／ｅｑ）１０部、グリシジルアミン型エポキシ樹脂（三菱化学社製「６３０ＬＳＤ」、エポキシ当量：９０～１０５ｇ／ｅｑ）１０部、硬化促進剤（四国化成社製「１Ｂ２ＰＺ」、１－ベンジル－２－フェニルイミダゾール）１部、活性エステル系硬化剤（ＤＩＣ社製「ＨＰＣ－８０００－６５Ｔ」、活性基当量約２２５、不揮発成分６５質量％のトルエン溶液）２６．２部、脂肪族変性フェノール樹脂（群栄化学社製「ＥＬＰＣ７５」、フェノール性水酸基当量：２１５ｇ／ｅｑ）１５部、ＳＯ－Ｃ４（アミノシラン系カップリング剤（信越化学工業社製「ＫＢＭ５７３」）で表面処理された球形シリカ（アドマテックス社製、平均粒径１μｍ）７００部、シクロヘキサノン５０部を混合し、プラネタリーミキサーで均一に分散して、樹脂組成物２を作製した。

［実施例３］
実施例１において、脂肪族変性フェノール樹脂（群栄化学社製「ＥＬＰＣ７５」、フェノール性水酸基当量：２１５ｇ／ｅｑ）の量を６部から２０部に変えた。以上の事項以外は実施例１と同様にして樹脂組成物３を作製した。

［実施例４］
実施例１において、脂肪族変性フェノール樹脂（群栄化学社製「ＥＬＰＣ７５」、フェノール性水酸基当量：２１５ｇ／ｅｑ）の量を６部から４部に変えた。以上の事項以外は実施例１と同様にして樹脂組成物４を作製した。

［実施例５］
実施例１において、
１）ナフタレン型エポキシ樹脂（新日鉄住金化学社製「ＥＳＮ４７５Ｖ」、エポキシ当量約３３０）２０部を、ナフタレン型エポキシ樹脂（新日鉄住金化学社製「ＥＳＮ４７５Ｖ」、エポキシ当量約３３０）１０部と変え、
２）ＳＯ－Ｃ４（アミノシラン系カップリング剤（信越化学工業社製「ＫＢＭ５７３」）で表面処理された球形シリカ（アドマテックス社製、平均粒径１μｍ）９５０部を、球状シリカＡ（アミノシラン系カップリング剤（信越化学工業社製「ＫＢＭ５７３」）で表面処理された球形シリカ（平均粒径１．３μｍ、比表面積７．１ｍ²／ｇ）９５０部に変え、
３）さらに、フェノキシ樹脂（三菱化学製「ＹＸ７１８０ＢＨ４０」、固形分４０％、ＭＥＫ／シクロヘキサノン混合溶液）３００部を加えた。
以上の事項以外は実施例１と同様にして樹脂組成物５を作製した。

［実施例６］
合成例１で合成した（Ｅ）成分（固形分５０％、数平均分子量：５５００）２００部、ナフタレン型エポキシ樹脂（ＤＩＣ社製「ＨＰ４０３２」、エポキシ当量約１４４）３０部、２５℃で液状エポキシ樹脂（新日鉄住金化学社製「ＺＸ１０５９」、ビスフェノールＡ型エポキシ樹脂とビスフェノールＦ型エポキシ樹脂との１：１混合品（質量比）、エポキシ当量：１６９ｇ／ｅｑ）１０部、脂肪族変性フェノール樹脂（群栄化学社製「ＥＬＰＣ７５」、フェノール性水酸基当量：２１５ｇ／ｅｑ）２０部、球状シリカＡ（アミノシラン系カップリング剤（信越化学工業社製「ＫＢＭ５７３」）で表面処理された球形シリカ（平均粒径１．３μｍ、比表面積７．１ｍ²／ｇ）１５５部、硬化促進剤（四国化成社製「１Ｂ２ＰＺ」、１－ベンジル－２－フェニルイミダゾール）１部を混合しプラネタリーミキサーで均一に分散して樹脂組成物６を作製した。

［実施例７］
合成例１で合成した（Ｅ）成分（固形分５０％、数平均分子量：５５００）２００部、ジシクロペンタジエン型エポキシ樹脂（ＤＩＣ社製「ＨＰ７２００Ｌ」、エポキシ当量約２５０）３０部、２５℃で液状エポキシ樹脂（新日鉄住金化学社製「ＺＸ１０５９」、ビスフェノールＡ型エポキシ樹脂とビスフェノールＦ型エポキシ樹脂との１：１混合品（質量比）、エポキシ当量：１６９ｇ／ｅｑ）１０部、脂肪族変性フェノール樹脂（群栄化学社製「ＥＬＰＣ７５」、フェノール性水酸基当量：２１５ｇ／ｅｑ）２０部、ＳＯ－Ｃ４（アミノシラン系カップリング剤（信越化学工業社製「ＫＢＭ５７３」）で表面処理された球形シリカ（アドマテックス社製、平均粒径１μｍ）１５５部、硬化促進剤（四国化成社製「１Ｂ２ＰＺ」、１－ベンジル－２－フェニルイミダゾール）１部を混合しプラネタリーミキサーで均一に分散して樹脂組成物７を作製した。

［比較例１］
実施例１において、脂肪族変性フェノール樹脂（群栄化学社製「ＥＬＰＣ７５」、フェノール性水酸基当量：２１５ｇ／ｅｑ）６部を、クレゾールノボラック樹脂（ＤＩＣ社製「ＫＡ－１１６０」、フェノール性水酸基当量：１１７ｇ／ｅｑ）６部に変えた。以上の事項以外は実施例１と同様にして樹脂組成物８を作製した。

［比較例２］
２５℃で液状エポキシ樹脂（新日鉄住金化学社製「ＺＸ１０５９」、ビスフェノールＡ型エポキシ樹脂とビスフェノールＦ型エポキシ樹脂との１：１混合品（質量比）、エポキシ当量：１６９ｇ／ｅｑ）２０部、ビキシレノール型エポキシ樹脂（三菱化学社製「ＹＸ４０００ＨＫ」、エポキシ当量約１８５）２０部、脂肪族変性フェノール樹脂（群栄化学社製「ＥＬＰＣ７５」、フェノール性水酸基当量：２１５ｇ／ｅｑ）３部、硬化促進剤（四国化成社製「１Ｂ２ＰＺ」、１－ベンジル－２－フェニルイミダゾール）１部、合成例２で合成した（Ｅ）成分３００部、ＳＯ－Ｃ４（アミノシラン系カップリング剤（信越化学工業社製「ＫＢＭ５７３」）で表面処理された球形シリカ（アドマテックス社製、平均粒径１μｍ）９５０部を混合し、プラネタリーミキサーで均一に分散して、樹脂組成物９を作製した。

［比較例３］
実施例２において、
１）ビキシレノール型エポキシ樹脂（三菱化学社製「ＹＸ４０００ＨＫ」、エポキシ当量約１８５ｇ／ｅｑ）１６部を、ナフタレン型エポキシ樹脂（新日鉄住金化学社製「ＥＳＮ４７５Ｖ」、エポキシ当量約３３０ｇ／ｅｑ）２０部に変え、
２）脂肪族変性フェノール樹脂（群栄化学社製「ＥＬＰＣ７５」、フェノール性水酸基当量：２１５ｇ／ｅｑ）１５部を、フェノキシ樹脂（三菱化学製「ＹＸ７１８０ＢＨ４０」、固形分４０％、ＭＥＫ／シクロヘキサノン混合溶液）４０部に変えた。
以上の事項以外は実施例２と同様にして樹脂組成物１０を作製した。

＜シェア強度の測定＞
ポリイミドが塗布されたシリコンウエハ上に、実施例及び比較例で作製した樹脂組成物を直径４ｍｍにくり抜いたシリコンラバー枠を用いて高さ５ｍｍの円柱上に充填した。１８０℃９０分加熱した後、シリコンラバー枠を外すことで試験片を作製した。ボンドテスター（Ｄａｇｅ社製 シリーズ４０００）にてヘッド位置が基材から１ｍｍ、ヘッドスピード７００μｍ／ｓの条件でポリイミドと試験片の界面のシェア強度を測定した。試験は５回実施し、その平均値を用いた。

＜破断曲げひずみの測定＞
実施例及び比較例で作製した樹脂組成物を、離形処理したＳＵＳ板上にコンプレッションモールド装置で１２０℃の条件で厚みが３００μｍとなるように圧縮成型した。その後ＳＵＳ板から樹脂組成物を剥がし１８０℃９０分の条件で熱硬化し、破断曲げひずみ測定用の試験片を得た。オリエンテック社製引張試験機「ＲＴＣ－１２５０Ａ」を用いて、２３℃における破断曲げひずみ（％）を求めた。試験は５回実施し、その平均値を用いた。

＜割れ性の測定＞
実施例及び比較例で作製した樹脂組成物を、離形処理したＳＵＳ板上に、コンプレッションモールド装置で１２０℃の条件で厚み１００μｍとなるように圧縮成型した。その後ＳＵＳ板から樹脂組成物を剥がし１８０℃９０分の条件で熱硬化し、割れ性確認用の試験片を得、以下の評価基準で評価した。
［評価基準］
◎：強く押してもクラックが生じない。
○：弱く押してもクラックが生じない。
△：強く押すとクラックが生じる。
×：弱く押すとクラックが生じる。

＜誘電正接及び比誘電率の測定＞
実施例及び比較例で作製した樹脂組成物を、離形処理したＳＵＳ板上に、コンプレッションモールド装置で１２０℃の条件で厚み２００μｍとなるよう圧縮成型した。その後ＳＵＳ板から樹脂組成物を剥がし１８０℃９０分の条件で熱硬化させ、硬化物の長さが８０ｍｍ、幅２ｍｍに切り出し、これを評価サンプルとした。この評価サンプルを、アジレントテクノロジーズ（Ａｇｉｌｅｎｔ Ｔｅｃｈｎｏｌｏｇｉｅｓ）社製のＨＰ８３６２Ｂ装置を用いて空洞共振摂動法により、測定温度２３℃にて、測定周波数５．８ＧＨｚの比誘電率、及び誘電正接を測定した。

実施例、比較例の樹脂組成物の調製に用いた成分とその配合量（質量部）を下記表に示した。なお、下記表中の略語等は以下のとおりである。
（Ｃ）成分の含有量（質量％）：樹脂成分１００質量％とした場合の（Ｃ）成分の含有量

各実施例において、（Ｄ）～（Ｇ）成分を含有しない場合であっても、程度に差はあるものの上記実施例と同様の結果に帰着することを確認している。

１００ 半導体チップパッケージ
１１０ 半導体チップ
１２０ 封止層
１３０ 再配線形成層（絶縁層）
１４０ 導体層（再配線層）
１５０ ソルダーレジスト層
１６０ バンプ

Claims (12)

1. （Ａ）エポキシ樹脂、
   （Ｂ）無機充填材、及び
   （Ｃ）下記一般式（１）で表される構造単位を含むノボラック型フェノール樹脂、を含有し、
   （Ａ）成分が、（Ａ－１）窒素含有エポキシ樹脂又は縮合環構造を有するエポキシ樹脂を含有する樹脂組成物。




   （一般式（１）中、Ｒ¹は、炭素原子数８以上の１価の炭化水素基を表す。）
2. （Ｂ）成分の含有量が、樹脂組成物中の不揮発成分を１００質量％とした場合、３０質量％以上９５質量％以下である、請求項１に記載の樹脂組成物。
3. （Ｃ）成分の含有量が、樹脂組成物中の樹脂成分１００質量％とした場合、１質量％以上１５質量％以下である、請求項１又は２に記載の樹脂組成物。
4. （Ａ）成分が、さらに（Ａ－２）（Ａ－１）成分以外の２５℃で液状のエポキシ樹脂を含む、請求項１～３のいずれか１項に記載の樹脂組成物。
5. （Ａ－１）成分と（Ａ－２）成分との量比（（Ａ－１）成分：（Ａ－２）成分）が、１：０．１～１：１０の関係を満たす、請求項４に記載の樹脂組成物。
6. さらに、（Ｄ）熱可塑性樹脂を含有する、請求項１～５のいずれか１項に記載の樹脂組成物。
7. 半導体チップパッケージの絶縁層用樹脂組成物である、請求項１～６のいずれか１項に記載の樹脂組成物。
8. 支持体と、該支持体上に設けられた、請求項１～６のいずれか１項に記載の樹脂組成物を含む樹脂組成物層と、を有する樹脂シート。
9. 半導体チップパッケージの絶縁層用樹脂シートである、請求項８に記載の樹脂シート。
10. 請求項１～７のいずれか１項に記載の樹脂組成物の硬化物により形成された絶縁層を含む、回路基板。
11. 請求項１０に記載の回路基板と、該回路基板上に搭載された半導体チップとを含む、半導体チップパッケージ。
12. 請求項１～７のいずれか１項に記載の樹脂組成物、もしくは請求項８に記載の樹脂シートにより封止された半導体チップを含む半導体チップパッケージ。

Images
