JP3143364U - 網戸のフレームにある網の固定用ゴムヒモのための溝に合った溝をつけた網戸の網。 - Google Patents

網戸のフレームにある網の固定用ゴムヒモのための溝に合った溝をつけた網戸の網。 Download PDF

Info

Publication number
JP3143364U
JP3143364U JP2008002031U JP2008002031U JP3143364U JP 3143364 U JP3143364 U JP 3143364U JP 2008002031 U JP2008002031 U JP 2008002031U JP 2008002031 U JP2008002031 U JP 2008002031U JP 3143364 U JP3143364 U JP 3143364U
Authority
JP
Japan
Prior art keywords
screen door
mesh
groove
fixing
door frame
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Expired - Fee Related
Application number
JP2008002031U
Other languages
English (en)
Inventor
京子 佐々木
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Individual
Original Assignee
Individual
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Individual filed Critical Individual
Priority to JP2008002031U priority Critical patent/JP3143364U/ja
Application granted granted Critical
Publication of JP3143364U publication Critical patent/JP3143364U/ja
Anticipated expiration legal-status Critical
Expired - Fee Related legal-status Critical Current

Links

Images

Landscapes

  • Securing Of Glass Panes Or The Like (AREA)

Abstract

【課題】網戸の網を網戸のフレームに固定する際、始めの一辺を簡単に固定できるようにした網戸の網を提供する。
【解決手段】網戸の網の一辺に網戸のフレームにある固定用ゴムヒモのための溝に合った溝をつけることにより、誰でも短時間で正確に網戸の網を網戸のフレームに固定できるようにした。
【選択図】図１

Description

請求項の数
１
考案の詳細な説明
考案が解決しようとする課題
従来、網戸の網をフレームに固定する際、網を網戸のフレームにある溝に固定用ゴムヒモを押し込み固定するが、始めの一辺を正確に固定することがその完成度の良し悪しを決定するが、始めの一辺を固定する際基準がないため網が左右に引っ張られるたりし真っ直ぐに固定するのに仮止めをし、幅を調整しなければならず短時間で正確に固定することが困難であった。
始めの一辺が正確に固定できれば、残りの三辺は簡単に固定することが出来る。
課題を解決するための手段
上記問題を解決するため、網戸の網の一辺に網戸のフレームにある固定用ゴムのための溝に合わせた溝をつけることにより、始めの一辺を短時間で正確に網戸の網を網戸のフレームに固定できるようにした。
考案の効果
網戸の網の一辺に溝をつけることにより、始めの一辺が短時間で正確に固定することが出来るため、誰でも簡単に網戸の網の張替えが出来るようになり便利である。

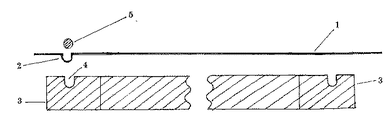

網戸の網に溝をつけた斜視図 編み殿フレームの斜視図 網戸のフレームに網を固定した断面図
符号の説明
１ 網戸の網
２ 網戸のフレームにある固定用ゴムヒモのための溝に合った溝
３ 網戸のフレーム
４ 網戸固定用ゴムヒモのための溝
５ 網戸の網固定用ゴムヒモ

Claims (1)

  1. 網戸の網１に網戸のフレーム３にある固定用ゴムヒモ５のための溝４に合わせた溝２をつけた網戸の網。
