Abstract

【課題】ランニングコストを抑えて吸気ガスを加湿することが可能な加湿制御システム等を提供する。
【解決手段】
吸気ガスＧ１の流量を計測する吸気ガスセンサ３０と、吸気ガスセンサ３０の計測値に基づき加湿装置２を制御する制御装置３２と、を備え、制御装置３２は、吸気ガスセンサ３０の計測値に基づき吸気開始タイミングを推定する吸気推定部と、吸気ガスセンサ３０の計測値に基づき呼気開始タイミングを推定する呼気推定部と、推定された吸気開始タイミングに基づき吸気開始前に加湿装置２のポンプからヒータへ水の供給を開始させる給水指示部と、推定された吸気開始のタイミングに基づき吸気開始前に上記ヒータの出力を増加させるヒータ出力増加指示部と、推定された呼気開始タイミングに基づき呼気開始前に上記ヒータの出力を低下させるヒータ出力低下指示部とを備える。
【選択図】図１

Description

本発明は、呼吸補助装置における加湿装置を制御する加湿制御システム等に関する。

従来、呼吸器に何らかの問題を抱えた患者の呼吸をサポートするための「高流量酸素療法（ハイフローセラピー）」と呼ばれる呼吸療法が知られている。この呼吸療法は、患者に対して高流量で加湿された吸気ガスを供給し、患者の呼吸仕事量を低減することを可能としている。

ここで特許文献１には高流量酸素療法に用いられる呼吸補助装置が記載されている。特許文献１に示されているようにこの種の呼吸補助装置では、患者に対して加湿した吸気ガスを供給するため、液体状態の水を貯留したタンク、およびタンク内の水を加熱するヒータ等によって構成された加湿装置が設けられている。

特開２０２２－１１９９２２号公報

しかしながら特許文献１に記載されたような従来の加湿装置ではタンク内に貯留された水全体を加熱して水蒸気を生成するようになっており、水の蒸発量を意図的に変化させることは難しい。すなわち加湿が必要なタイミングで水蒸気を発生させることは難しく、水蒸気は常時発生することになり、ヒータ電力を無駄に消費してしまう。さらには常時水が蒸発するため水の供給量も多くなり、例えばタンクへのスケール付着防止のため純水を使用する場合等には水を準備するコストも高価となってしまう。

そこで本発明は、ランニングコストを抑えて吸気ガスを加湿することが可能な加湿制御システム、呼吸補助システム、加湿制御方法、および加湿制御プログラムを提供する。

本発明の一態様に係る加湿制御システムは、ポンプによって供給される液体状態の水を、ヒータにおいて電磁誘導加熱によって水蒸気とし、該水蒸気を使用者の呼吸器官へ供給される吸気ガスに付加する加湿装置を制御する加湿制御システムであって、前記使用者の吸気および呼気のうちの少なくとも一方を計測する呼吸センサと、前記呼吸センサの計測値に基づいて前記加湿装置を制御する制御装置と、を備え、前記制御装置は、前記呼吸センサの計測値に基づいて前記吸気のタイミングを推定する吸気推定部と、前記呼吸センサの計測値に基づいて前記呼気のタイミングを推定する呼気推定部と、推定された前記吸気のタイミングに基づき、前記吸気の開始前に前記ポンプから前記ヒータへの液体状態の水の供給を開始させる給水指示部と、推定された前記吸気のタイミングに基づき、前記吸気の開始前に前記ヒータの出力を増加させるヒータ出力増加指示部と、推定された前記呼気のタイミングに基づき、前記呼気の開始前に前記ヒータの出力を低下させるヒータ出力低下指示部と、を備える。

上記加湿制御システムでは、前記制御装置は、推定された前記呼気のタイミングに基づき、前記呼気の開始前に前記ポンプから前記ヒータへの前記液体状態の水の供給を停止させる給水停止指示部をさらに備えてもよい。

上記加湿制御システムでは、前記呼吸センサは、前記使用者の吸気ガスおよび呼気ガスのうちの少なくとも一方における圧力または流量を計測するガスセンサであってもよい。

上記加湿制御システムは、前記加湿装置による加湿後の前記吸気ガスの湿度を計測する吸気ガス湿度センサをさらに備え、前記制御装置の前記給水停止指示部は、前記使用者の吸気時において前記吸気ガス湿度センサの計測値が所定の目標値以上となるように、前記液体状態の水の供給を停止させるタイミングを調整してもよい。

上記加湿制御システムでは、前記制御装置は、前記呼吸センサの計測値に基づき、前記使用者による呼吸データを生成する呼吸データ生成部をさらに備え、前記呼吸データ生成部は、所定の時間毎に前記呼吸データを更新してもよい。

上記加湿制御システムでは、前記ヒータ出力増加指示部は、前記給水指示部が前記ポンプから前記ヒータへの水の供給を開始させる前に、前記ヒータの出力を増加させてもよい。

上記加湿制御システムでは、前記ヒータ出力低下指示部は、前記給水停止指示部が前記ポンプから前記ヒータへの水の供給を停止させた後に前記ヒータの出力を低下させてもよい。

本発明の一態様に係る呼吸補助システムは、使用者の呼吸器官へ吸気ガスを供給する呼吸補助装置と、液体状態の水を圧送するポンプ、該ポンプからの前記水を電磁誘導加熱によって加熱して水蒸気を生成するヒータ、および前記水蒸気と前記吸気ガスとを接触させる加湿空間によって構成された加湿装置と、前記加湿装置を制御する上記の加湿制御システムと、を備える。

本発明の一態様に係る加湿制御方法は、ポンプによって供給される液体状態の水を、ヒータにおいて電磁誘導加熱によって水蒸気とし、該水蒸気を使用者の呼吸器官へ供給される吸気ガスに付加する加湿装置を制御する加湿制御方法であって、呼吸センサの計測値に基づいて前記使用者の吸気のタイミングを推定する吸気推定ステップと、呼吸センサの計測値に基づいて前記使用者の呼気のタイミングを推定する呼気推定ステップと、推定された前記吸気のタイミングに基づき、前記吸気の開始前に前記ポンプから前記ヒータへの液体状態の水の供給を開始させる給水指示ステップと、推定された前記吸気のタイミングに基づき、前記吸気の開始前に前記ヒータの出力を増加させるヒータ出力増加指示ステップと、推定された前記呼気のタイミングに基づき、前記呼気の開始前に前記ヒータの出力を低下させるヒータ出力低下指示ステップと、を備える。

本発明の一態様に係る加湿制御プログラムは、ポンプによって供給される液体状態の水を、ヒータにおいて電磁誘導加熱によって水蒸気とし、該水蒸気を使用者の呼吸器官へ供給される吸気ガスに付加するために、コンピューターを、呼吸センサの計測値に基づいて前記使用者の吸気のタイミングを推定する吸気推定手段、呼吸センサの計測値に基づいて前記使用者の呼気のタイミングを推定する呼気推定手段、推定された前記吸気のタイミングに基づき、前記吸気の開始前に前記ポンプから前記ヒータへの液体状態の水の供給を開始させる給水指示手段、推定された前記吸気のタイミングに基づき、前記吸気の開始前に前記ヒータの出力を増加させるヒータ出力増加指示手段、および推定された前記呼気のタイミングに基づき、前記呼気の開始前に前記ヒータの出力を低下させるヒータ出力低下指示手段、として機能させる。

上記の加湿制御システム、呼吸補助システム、加湿制御方法、および加湿制御プログラムによれば、ランニングコストを抑えて吸気ガスを加湿することが可能である。

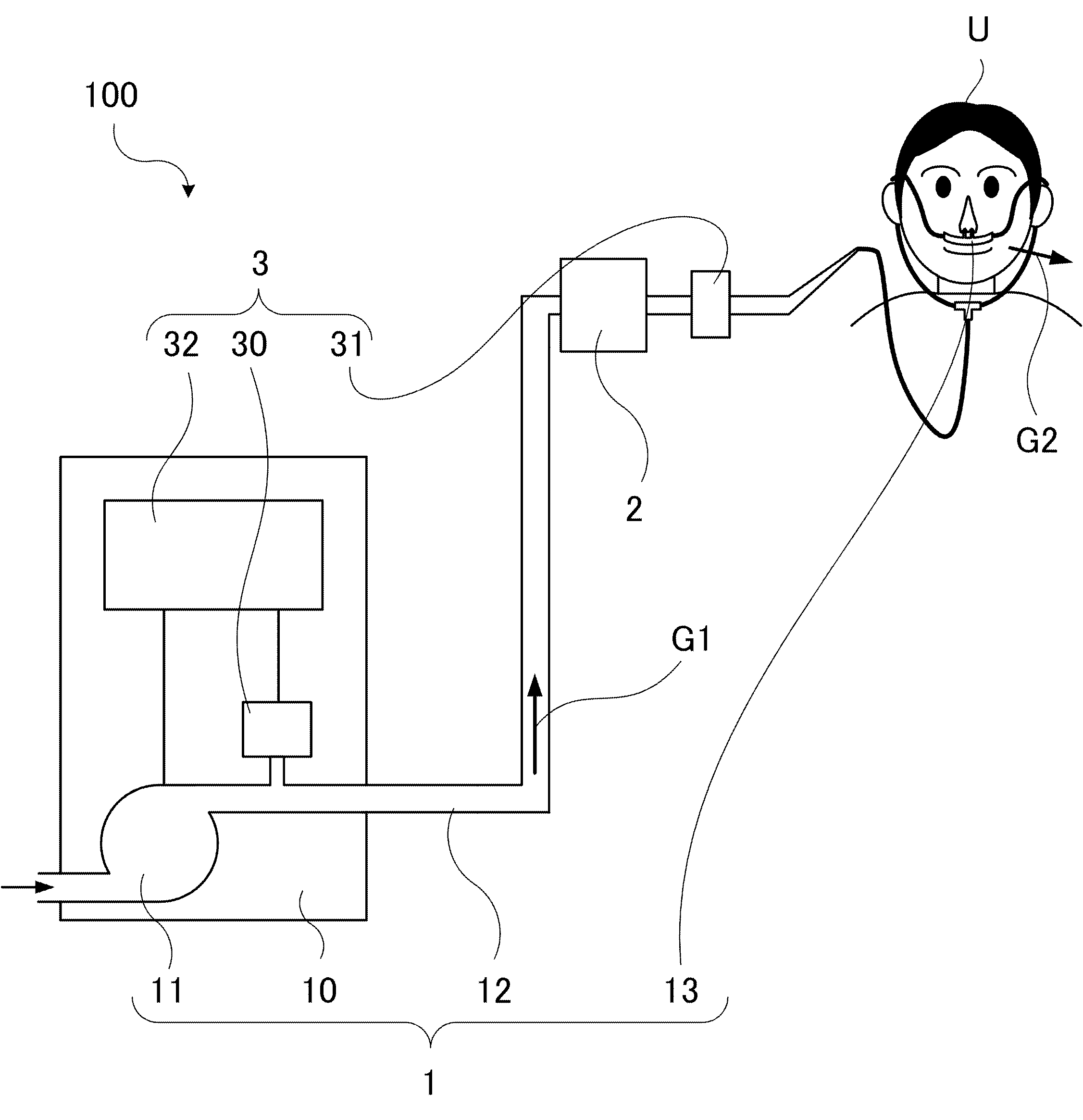

本発明の実施形態に係る呼吸補助システムの全体概略図である。 上記呼吸補助システムにおける加湿装置の内部構造を示す斜視図である。 上記呼吸補助システムにおける制御装置の機能ブロック図である。 上記呼吸補助システムにおける加湿制御で取得される呼吸データ、吸気ガスの湿度、および各装置の制御のタイミングを表すタイミングチャートである。

以下、本発明の実施形態について図面を参照しながら詳細に説明する。
（全体構成）
図１に示すように本実施形態の呼吸補助システム１００は、例えばハイフローセラピー等の呼吸療法に用いられる。具体的に呼吸補助システム１００は、使用者Ｕの呼吸器官へ吸気ガスＧ１を供給する呼吸補助装置１と、吸気ガスＧ１に水分を付加する加湿装置２と、加湿装置を制御する加湿制御システム３とを備えている。

（呼吸補助装置）
呼吸補助装置１は、送風機（ブロワ）１１を含む装置本体１０と、送風機１１によって送気された吸気ガスＧ１を使用者Ｕへ向かって導く管路である呼吸ガス回路１２と、使用者Ｕに装着可能されて呼吸ガス回路１２から使用者Ｕの呼吸器官に吸気ガスＧ１を供給する呼吸インターフェース１３とを備えている。なお呼吸インターフェース１３は、例えば使用者Ｕの鼻部近傍または／および口部の近傍に配置されるようになっており、鼻カニューレやベンチュリーマスク等が使用される。なお本実施形態において使用者Ｕからの呼気ガスＧ２は呼吸ガス回路１２には流入せず、そのまま大気に放出される。

（加湿装置）
加湿装置２は、呼吸ガス回路１２において装置本体１０と呼吸インターフェース１３との間に設けられ、呼吸ガス回路１２を流通する吸気ガスＧ１を加湿する装置である。一例として加湿装置２は、図２に示すように内側に加湿空間Ｓを形成する筐体２０と、筐体２０に形成されて加湿空間Ｓに連通する吸気ガス入口部２１および吸気ガス出口部２２と、筐体２０において加湿空間Ｓに隣接配置されたヒータ２３と、ヒータ２３に向けて筐体２０内に液体状態の水Ｗを供給する水供給部２４とを有している。

吸気ガス入口部２１および吸気ガス出口部２２は呼吸ガス回路１２に接続されている。
水供給部２４は、液体状態の水Ｗを貯留するタンク２５と、タンク２５内の水Ｗを圧送するポンプ（マイクロポンプ）２６と、ポンプ２６と筐体２０との間の水流路Ｃを開閉することでヒータ２３への水の供給および供給停止を切り換えるソレノイド等のアクチュエータ２７とを有している。アクチュエータ２７は詳しく後述する制御装置３２の給水指示部３０３および給水停止指示部３０５によって制御される。

ヒータ２３はポンプ２６によって圧送された水を電磁誘導によって加熱して水蒸気を生成するＩＨヒータとなっており、応答性に優れたヒータとなっている。すなわちヒータ２３は磁界を発生させるコイル２００と、例えば金属多孔体によって形成された発熱体２０１と、コイル２００と発熱体２０１の間の電気的な絶縁をする絶縁体２０２と、コイル２００と発熱体２０１との間の磁気結合の効率を高める磁性体であるフェライト２０３と有している。そしてポンプ２６によって圧送された水Ｗが発熱体２０１に接触することで、発生した加熱蒸気が加湿空間Ｓに流れ込んで吸気ガスＧ１と接触することで吸気ガスＧ１が加湿・加温されるようになっている。

（加湿制御システム）
次に加湿制御システム３について詳しく説明する。
図１に戻って加湿制御システム３は、吸気ガスＧ１の流量を計測する吸気ガスセンサ３０（呼吸センサ）と、吸気ガスＧ１の湿度を計測する吸気ガス湿度センサ３１と、吸気ガスセンサ３０および吸気ガス湿度センサ３１の計測値に基づいて加湿装置２を制御する制御装置３２とを備えている。

吸気ガスセンサ３０は、呼吸ガス回路１２において送風機１１と加湿装置２との間に設けられ、リアルタイムで吸気ガスＧ１の流量を計測する。

吸気ガス湿度センサ３１は、呼吸ガス回路１２において呼吸インターフェース１３と加湿装置２との間に設けられて、加湿装置２によって加湿された後の吸気ガスＧ１の湿度をリアルタイムで計測する。

制御装置３２は、呼吸補助装置１の装置本体１０に設けられており、吸気ガスセンサ３０の計測値および吸気ガス湿度センサ３１の計測値を取得して加湿装置２を制御するとともに、送風機１１の制御も行う。すなわち制御装置３２はＣＰＵ、ＲＡＭおよびＲＯＭなどから構成されたコンピューターであって、各種制御を実行する。ＣＰＵはいわゆる中央演算処理装置であり、各種プログラムが実行されて様々な機能を実現する。ＲＡＭはＣＰＵの作業領域、記憶領域として使用され、ＲＯＭはＣＰＵで実行されるオペレーティングシステムやプログラムを記憶する。

そして図３に示すように本実施形態における制御装置３２は、呼吸データ生成部３００と、吸気推定部３０１と、呼気推定部３０２と、給水指示部３０３と、ヒータ出力増加指示部３０４と、給水停止指示部３０５と、ヒータ出力低下指示部３０６とを備えている。

呼吸データ生成部３００は、吸気ガスセンサ３０の計測値に基づき、使用者Ｕによる呼吸波形に関する呼吸データを生成する。呼吸データ生成部３００は、所定の時間毎に呼吸データを更新することにより、呼吸タイミングのずれを補正する。呼吸データは例えば呼吸波形に対応する矩形波のデータになっており、ハイレベルが吸気時、ローレベルが呼気時を示す（図４参照）。

吸気推定部３０１は、呼吸データ生成部３００で生成された呼吸データに基づき、使用者Ｕによる吸気のタイミング（吸気開始タイミング）Ｔ１を推定する（図４参照）。

呼気推定部３０２は、呼吸データ生成部３００で生成された呼吸データに基づき、使用者Ｕによる呼気のタイミング（呼気開始タイミング）Ｔ２を推定する。

給水指示部３０３は、吸気推定部３０１によって推定された吸気開始タイミングＴ１に基づき、吸気の開始前に加湿装置２のポンプ２６からヒータ２３への液体状態の水Ｗの供給を開始する。すなわち加湿装置２におけるアクチュエータ２７を動作させて水流路Ｃを開状態とし、ポンプ２６からヒータ２３への水Ｗの供給を開始させる。

ヒータ出力増加指示部３０４は、吸気推定部３０１によって推定された吸気開始タイミングＴ１に基づき、吸気の開始前に加湿装置２のヒータ２３の出力を増加させる。本実施形態においてヒータ出力増加指示部３０４は、吸気の開始前にヒータ２３の電源をＯＮにし、ヒータ２３への電力供給を開始することでヒータ２３の出力を増加させるようになっている。また本実施形態ではヒータ出力増加指示部３０４は、給水指示部３０３が水Ｗの供給を開始させる前に、ヒータ２３の電源をＯＮにするようになっている（図４参照）。

給水停止指示部３０５は、呼気推定部３０２によって推定された呼気開始タイミングＴ２に基づき、呼気の開始前に加湿装置２のポンプ２６からヒータ２３への液体状態の水Ｗの供給を停止する。すなわち加湿装置２におけるアクチュエータ２７を動作させて水流路Ｃを閉状態とし、ポンプ２６からヒータ２３への水Ｗの供給を停止させる。本実施形態において給水停止指示部３０５は、少なくとも使用者Ｕの吸気時において吸気ガス湿度センサ３１の計測値が所定の目標値Ｄ以上に維持されるように、液体状態の水Ｗの供給を停止するタイミング、すなわちアクチュエータ２７を動作させるタイミングを調整するようになっている（図４参照）。

ヒータ出力低下指示部３０６は、呼気推定部３０２によって推定された呼気開始タイミングＴ２に基づき、呼気の開始前に加湿装置２のヒータ２３の出力を低下させる。本実施形態においてヒータ出力低下指示部３０６は、呼気の開始前にヒータ２３の電源をＯＦＦにし、ヒータ２３への電力供給を停止することでヒータ２３の出力を低下させるようになっている。また本実施形態ではヒータ出力低下指示部３０６は、給水停止指示部３０５がアクチュエータ２７を動作させて水流路Ｃを閉状態としてヒータ２３への水Ｗの供給を停止させた後に、ヒータ２３の電源をＯＦＦにするようになっている（図４参照）。

なお図４に示すように、加湿装置２の出口での吸気ガスＧ１の温度（吸気ガス出口温度）については不図示の温度センサで計測され、ヒータ２３の出力増加、およびヒータ２３への水供給のタイミングに対応して温度が上昇する。

（作用効果）
以上説明した本実施形態の呼吸補助システム１００によれば、吸気ガスセンサ３０で計測した使用者Ｕの呼吸状態に基づいて加湿装置２を制御し、使用者Ｕの吸気時において吸気ガスＧ１の加湿を行うようになっている。すなわち吸気開始前にヒータ２３の出力を増加させて吸気ガスＧ１の加湿を開始し、かつ呼気開始前にヒータ２３の出力を低下させて吸気ガスＧ１の加湿を終了するようになっている。よって加湿が必要な吸気時のみにおいてパルス的（間欠的）に吸気ガスＧ１の加湿を行うことで、ヒータ２３の消費電力や吸気ガスＧ１の加湿に使用する水の消費量を低減でき、ランニングコストを抑えて吸気ガスＧ１を加湿することが可能となる。

また、制御装置３２が給水停止指示部３０５を備えることで、加湿を行わないタイミングでは水Ｗをヒータ２３へ供給しないで済むため、水Ｗの供給量（消費量）も抑えることができる。

さらには吸気ガスセンサ３０を用いて使用者Ｕの呼吸状態を計測することで、正確に呼吸状態を把握することができ、使用者Ｕの吸気開始タイミングＴ１、呼気開始タイミングＴ２を正確に推定でき、吸気ガスＧ１の加湿時間を最小化できる。

また、加湿後の吸気ガスＧ１の湿度を計測する吸気ガス湿度センサ３１設け、使用者Ｕの吸気時において吸気ガス湿度センサ３１の計測値が所定の目標値以上となるように、ヒータ２３への水Ｗの供給を停止させるタイミングを調整することで、必要十分な加湿量を確保しつつも加湿時間を最大限短くでき、ヒータ２３の消費電力や吸気ガスＧ１の加湿に使用する水Ｗの消費量をさらに低減できる。

また、制御装置３２の呼吸データ生成部３００が所定の時間毎に呼吸データを更新することで、使用者Ｕの呼吸状態に変化が生じても、常時正確に吸気開始タイミングＴ１、呼気開始タイミングＴ２を推定できる。

また、制御装置３２のヒータ出力増加指示部３０４が、ヒータ２３への水Ｗの供給が開始される前にヒータ２３をＯＮにしてヒータ２３の出力を増加させるようになっているため、ヒータ２３の温度を予め上昇させた状態でヒータ２３に水Ｗを供給することができる。よってヒータ２３に供給された水Ｗを短時間で蒸発させ、効率的に加熱蒸気を生成することができる。

また制御装置３２のヒータ出力低下指示部３０６が、ヒータ２３への水Ｗの供給が停止された後にヒータ２３をＯＦＦにしてヒータ２３の出力を低下させるようになっているため、供給された水Ｗをヒータ２３において十分に加熱でき、効率的に加熱蒸気を生成することができる。

ここで本発明は、上記した実施の形態に限定されるものではなく、本発明の要旨を逸脱しない範囲内において種々変更を加え得ることは勿論である。

例えば、呼吸データを生成するために使用されるセンサは、上記のような吸気ガスＧ１の流量を計測する吸気ガスセンサ３０に限定されず、例えば吸気ガスＧ１の圧力を計測する圧力センサであってもよいし、呼気ガスＧ２の圧力または流量を計測する呼気ガスセンサであってもよいし、吸気ガスセンサおよび呼気ガスセンサを併用してもよい。この場合、例えば呼気ガスセンサは呼吸インターフェース１３としてのベンチュリーマスク等に設置してもよい。

またヒータ２３の構造は上述の場合に限定されず、少なくとも電磁誘導によって加熱を行うものであればよい。

また制御装置３２の呼吸データ生成部３００は、使用者Ｕの呼吸波形そのものを呼吸データとして生成してもよい。

また制御装置３２の吸気推定部３０１は必ずしも吸気開始タイミングＴ１を推定する場合に限定されず、吸気時のいずれかのタイミングを推定するようにしてもよい。この場合、制御装置３２の給水指示部３０３およびヒータ出力増加指示部３０４が推定された吸気時のいずれかのタイミングから吸気開始時を推定するようにしてもよい。同様に制御装置３２の呼気推定部３０２は必ずしも呼気開始タイミングＴ２を推定する場合に限定されず、呼気時のいずれかのタイミングを推定するようにしてもよい。この場合、制御装置３２の給水停止指示部３０５およびヒータ出力低下指示部３０６が推定された呼気時のいずれかのタイミングから呼気開始時を推定するようにしてもよい。

また制御装置３２の給水指示部３０３および給水停止指示部３０５はアクチュエータ２７の動作を制御する場合に限定されず、ポンプ２６の動作を直接制御することで水Ｗの供給および供給停止を実施してもよい。特にポンプ２６が高速応答が可能なポンプである場合には、ポンプ２６にはソレノイド等のアクチュエータ２７の機能を持たせることもできる。

本発明の加湿制御システム等によれば、ランニングコストを抑えて吸気ガスを加湿することが可能である。

１…呼吸補助装置
２…加湿装置
３…加湿制御システム
１１…送風機（ブロワ）
２３…ヒータ
２６…ポンプ
３０…吸気ガスセンサ（呼吸センサ）
３１…吸気ガス湿度センサ
３２…制御装置
１００…呼吸補助システム
２００…コイル
３００…呼吸データ生成部
３０１…吸気推定部
３０２…呼気推定部
３０３…給水指示部
３０４…ヒータ出力増加指示部
３０５…給水停止指示部
３０６…ヒータ出力低下指示部
Ｇ１…吸気ガス
Ｔ１…吸気開始タイミング
Ｔ２…呼気開始タイミング
Ｕ…使用者
Ｗ…水

Claims (10)

1. ポンプによって供給される液体状態の水を、ヒータにおいて電磁誘導加熱によって水蒸気とし、該水蒸気を使用者の呼吸器官へ供給される吸気ガスに付加する加湿装置を制御する加湿制御システムであって、
   前記使用者の吸気および呼気のうちの少なくとも一方を計測する呼吸センサと、
   前記呼吸センサの計測値に基づいて前記加湿装置を制御する制御装置と、
   を備え、
   前記制御装置は、
   前記呼吸センサの計測値に基づいて前記吸気のタイミングを推定する吸気推定部と、
   前記呼吸センサの計測値に基づいて前記呼気のタイミングを推定する呼気推定部と、
   推定された前記吸気のタイミングに基づき、前記吸気の開始前に前記ポンプから前記ヒータへの液体状態の水の供給を開始させる給水指示部と、
   推定された前記吸気のタイミングに基づき、前記吸気の開始前に前記ヒータの出力を増加させるヒータ出力増加指示部と、
   推定された前記呼気のタイミングに基づき、前記呼気の開始前に前記ヒータの出力を低下させるヒータ出力低下指示部と、
   を備える加湿制御システム。
2. 前記制御装置は、推定された前記呼気のタイミングに基づき、前記呼気の開始前に前記ポンプから前記ヒータへの前記液体状態の水の供給を停止させる給水停止指示部をさらに備える請求項１に記載の加湿制御システム。
3. 前記呼吸センサは、前記使用者の吸気ガスおよび呼気ガスのうちの少なくとも一方における圧力または流量を計測するガスセンサである請求項１に記載の加湿制御システム。
4. 前記加湿装置による加湿後の前記吸気ガスの湿度を計測する吸気ガス湿度センサをさらに備え、
   前記制御装置の前記給水停止指示部は、前記使用者の吸気時において前記吸気ガス湿度センサの計測値が所定の目標値以上となるように、前記液体状態の水の供給を停止させるタイミングを調整する請求項２に記載の加湿制御システム。
5. 前記制御装置は、前記呼吸センサの計測値に基づき、前記使用者による呼吸データを生成する呼吸データ生成部をさらに備え、
   前記呼吸データ生成部は、所定の時間毎に前記呼吸データを更新する請求項１に記載の加湿制御システム。
6. 前記ヒータ出力増加指示部は、前記給水指示部が前記ポンプから前記ヒータへの水の供給を開始させる前に、前記ヒータの出力を増加させる請求項１に記載の加湿制御システム。
7. 前記ヒータ出力低下指示部は、前記給水停止指示部が前記ポンプから前記ヒータへの水の供給を停止させた後に前記ヒータの出力を低下させる請求項２に記載の加湿制御システム。
8. 使用者の呼吸器官へ吸気ガスを供給する呼吸補助装置と、
   液体状態の水を圧送するポンプ、該ポンプからの前記水を電磁誘導加熱によって加熱して水蒸気を生成するヒータ、および前記水蒸気と前記吸気ガスとを接触させる加湿空間によって構成された加湿装置と、
   前記加湿装置を制御する請求項１から７のいずれか一項に記載の加湿制御システムと、
   を備える呼吸補助システム。
9. ポンプによって供給される液体状態の水を、ヒータにおいて電磁誘導加熱によって水蒸気とし、該水蒸気を使用者の呼吸器官へ供給される吸気ガスに付加する加湿装置を制御する加湿制御方法であって、
   呼吸センサの計測値に基づいて前記使用者の吸気のタイミングを推定する吸気推定ステップと、
   呼吸センサの計測値に基づいて前記使用者の呼気のタイミングを推定する呼気推定ステップと、
   推定された前記吸気のタイミングに基づき、前記吸気の開始前に前記ポンプから前記ヒータへの液体状態の水の供給を開始させる給水指示ステップと、
   推定された前記吸気のタイミングに基づき、前記吸気の開始前に前記ヒータの出力を増加させるヒータ出力増加指示ステップと、
   推定された前記呼気のタイミングに基づき、前記呼気の開始前に前記ヒータの出力を低下させるヒータ出力低下指示ステップと、
   を備える加湿制御方法。
10. ポンプによって供給される液体状態の水を、ヒータにおいて電磁誘導加熱によって水蒸気とし、該水蒸気を使用者の呼吸器官へ供給される吸気ガスに付加するために、コンピューターを、
    呼吸センサの計測値に基づいて前記使用者の吸気のタイミングを推定する吸気推定手段、
    呼吸センサの計測値に基づいて前記使用者の呼気のタイミングを推定する呼気推定手段、
    推定された前記吸気のタイミングに基づき、前記吸気の開始前に前記ポンプから前記ヒータへの液体状態の水の供給を開始させる給水指示手段、
    推定された前記吸気のタイミングに基づき、前記吸気の開始前に前記ヒータの出力を増加させるヒータ出力増加指示手段、および
    推定された前記呼気のタイミングに基づき、前記呼気の開始前に前記ヒータの出力を低下させるヒータ出力低下指示手段、
    として機能させる加湿制御プログラム。
