Abstract

【課題】背凭れのリクライニング角度を所望の角度に調整することができるとともに、使用者の腰背部が密着されるため座り心地が良い、背凭れリクライニング支持構造を提供する。
【解決手段】背凭れリクライニング支持構造は、少なくとも１つのランバーサポートアーム１及び背凭れ本体２を備える。ランバーサポートアーム１は、第１の螺合部１１が上端に設けられる。第１の螺合部１１の下方には、第１の枢着部１２が設けられる。第１の枢着部１２は、ピン軸１２１を介してスイングアーム１３の一端に枢着される。背凭れ本体２は、左右両側に縦向きに設けられた２つの第１の杆部２１と、上下に横向きに設けられた第２の杆部２２及び第３の杆部２３とを有する。第２の杆部２２及び第３の杆部２３の両端には、２つの第１の杆部２１がそれぞれ接続される。２つの第１の杆部２１と、第２の杆部２２と、第３の杆部２３とにより取り囲まれて中空領域２４が画成される。
【選択図】図１

Description

本発明は、背凭れリクライニング支持構造に関し、特に、背凭れのリクライニング角度を所望の角度に調整することができるとともに、使用者の腰背部に密着するため座り心地が良い、背凭れリクライニング支持構造に関する。

一般の椅子は、座るという基本的な機能以外に、リクライニング機能も有し、仕事などで疲れたときに、背凭れのリクライニング角度を所望の角度に調整し、背凭れに凭れて休憩などに使用することができる。
従来の背凭れの大部分は、硬質背板の弾性力が十分でなく、使用者の背部を背凭れに凭せかけると、使用者の背部が痛みを感じて不快に感じる他、背部を背凭れに密着させることが困難であるため、長時間座ると腰痛になる虞があった。

こうした現状に鑑み、本発明者は鋭意研究を重ねた結果、実用的価値のある背凭れリクライニング支持構造を完成したものである。

本発明の主な目的は、背凭れのリクライニング角度を所望の角度に調整することができるとともに、使用者の腰背部が密着されるため座り心地が良い、背凭れリクライニング支持構造を提供することにある。

本発明の背凭れリクライニング支持構造は、背凭れ本体とランバーサポートアームの上端とが螺合部を介して枢着され、背凭れ本体の下端とランバーサポートアームとがスイングアームを介して接続され、使用者が背凭れ本体に凭れかかって後方にリクライニングしたときに、ランバーサポートアームの上端の枢着箇所が回転点として用いられて背凭れ本体にリクライニング角度が形成され、背凭れ本体の下方とランバーサポートアームとの間のスイングアームの牽引位置拘束により、背凭れ本体のリクライニング角度を適切な角度に維持することができる。
このため、使用者は背凭れ本体上に安全に凭れかかることができる。また、背凭れ本体の両側に設けられた杆部には、弾性部がそれぞれ設けられ、これら弾性部を利用することにより、背凭れ本体に使用者が凭れかかったときに、使用者の腰背部が背凭れ本体上に完全に密着されて快適に支えられるため座り心地が良い。

本発明の一実施形態に係る背凭れリクライニング支持構造を示す分解斜視図である。 本発明の一実施形態に係る背凭れリクライニング支持構造を示す斜視図である。 本発明の一実施形態に係る背凭れリクライニング支持構造の使用状態の説明図（１）である。 本発明の一実施形態に係る背凭れリクライニング支持構造の使用状態の説明図（２）である。 本発明の一実施形態に係る背凭れリクライニング支持構造の使用状態の説明図（３）である。

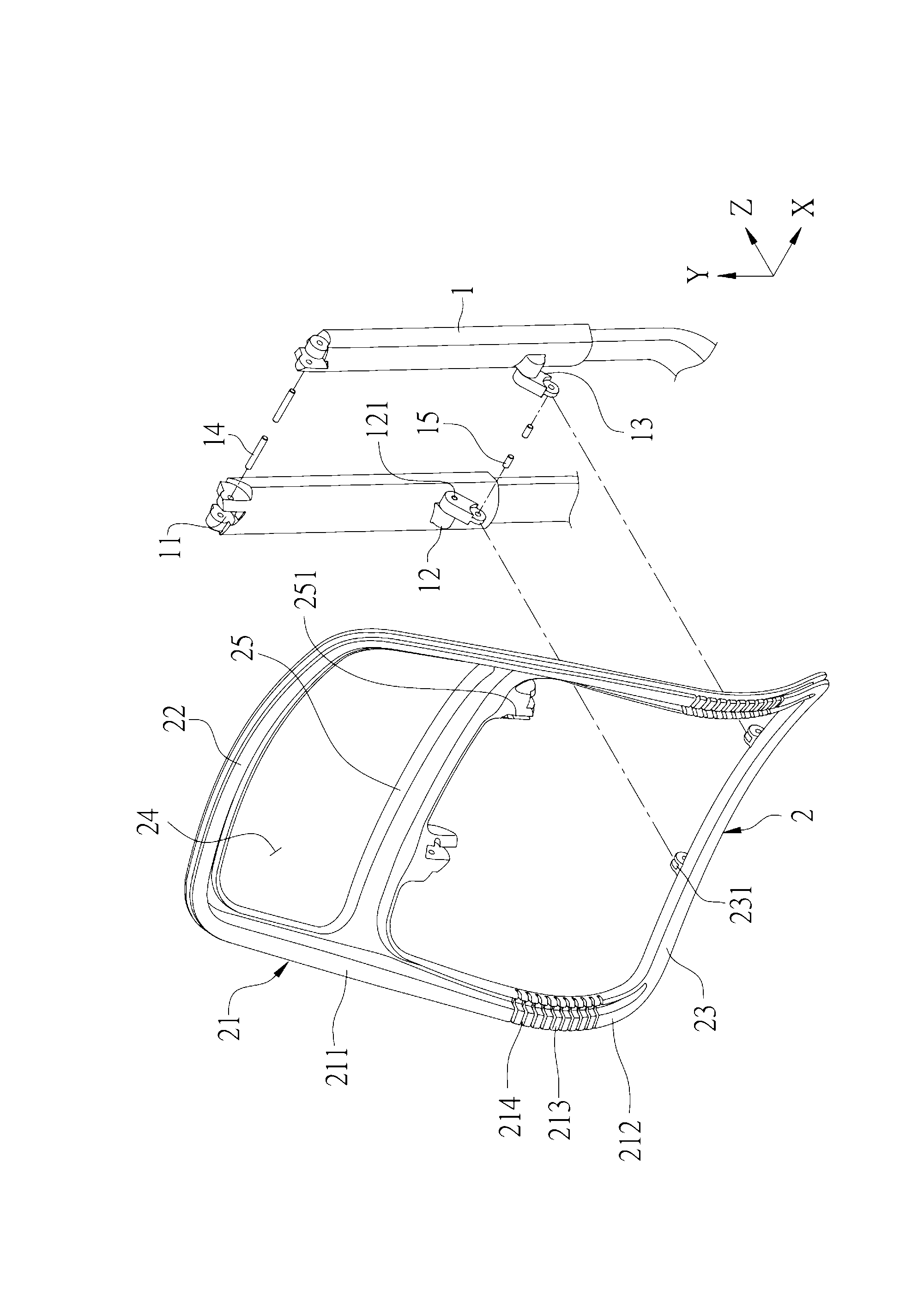

まず、図１を参照する。図１に示すように、本発明の一実施形態に係る背凭れリクライニング支持構造は、少なくとも１つのランバーサポートアーム（ｌｕｍｂｅｒ ｓｕｐｐｏｒｔ ａｒｍ）１及び背凭れ本体２から構成されてなる。

ランバーサポートアーム１は、左右対称の２つのランバーサポートアーム１から構成される。ランバーサポートアーム１の上端には、第１の螺合部１１が設けられ、第１の螺合部１１下方の適宜な箇所に第１の枢着部１２が設けられ、第１の枢着部１２と、スイングアーム１３の一端とにはピン軸１２１が挿設されて互いに枢着される。

背凭れ本体２は、左右両側に縦向きに設けられた２つの第１の杆部２１と、上下に横向きに設けられた第２の杆部２２及び第３の杆部２３と、を有する。第２の杆部２２及び第３の杆部２３の両端には、２つの第１の杆部２１がそれぞれ接続される。２つの第１の杆部２１と、第２の杆部２２と、第３の杆部２３とにより取り囲まれて中空領域２４が画成される。この中空領域２４には、第４の杆部２５が横設される。第４の杆部２５の両端には、２つの第１の杆部２１がそれぞれ接続される。
第４の杆部２５上には、少なくとも１つの第２の螺合部２５１が設けられる。本実施形態において、第４の杆部２５の左右両端上に設けられた２つの第２の螺合部２５１と、２つのランバーサポートアーム１の第１の螺合部１１とには、回転軸１４が挿設されて互いに枢着される。
第３の杆部２３上には、少なくとも１つの第２の枢着部２３１が設けられる。本実施形態の第３の杆部２３の左右両側に設けられた２つの第２の枢着部２３１と、２つのランバーサポートアーム１に枢着された２つのスイングアーム１３の他端とには、枢軸１５が挿設されて互いに枢着される。
第１の螺合部１１及び第２の螺合部２５１に回転軸１４が挿設される挿設方向と、第１の枢着部１２とスイングアーム１３の一端とにピン軸１２１が挿設される挿設方向と、第２の枢着部２３１とスイングアーム１３の他端とに枢軸１５が挿設される挿設方向とは同様にＸ軸方向である。２つの第１の杆部２１は、上縁から下方向にかけて徐々に傾いた下斜め部２１１と、下縁から上方向にかけて徐々に傾いた上斜め部２１２とを有し、下斜め部２１１と上斜め部２１２とは弾性部２１３を介して接続される。弾性部２１３は、弧状突設される。２つの第１の杆部２１の弾性部２１３は、第３の杆部２３と第４の杆部２５との間に位置する。弾性部２１３上には、弾性力を生じさせる複数の切欠溝２１４が形成される。

図２を参照する。図２に示すように、本実施形態の背凭れリクライニング支持構造を実際に組み立てる際、ランバーサポートアーム１の前方に背凭れ本体２を配置し、背凭れ本体２の第４の杆部２５上に設けられた２つの第２の螺合部２５１と、２つのランバーサポートアーム１の上端の第１の螺合部１１とに、回転軸１４が挿設されて互いに枢着される。背凭れ本体２の第３の杆部２３上に設けられた２つの第２の枢着部２３１と、２つのランバーサポートアーム１の第１の枢着部１２とに枢軸１５が挿設され、スイングアーム１３がそれぞれ枢着される。

第１の螺合部１１及び第２の螺合部２５１に回転軸１４が挿設される挿設方向と、第１の枢着部１２及びスイングアーム１３の一端にピン軸１２１が挿設される挿設方向と、第２の枢着部２３１及びスイングアーム１３の他端に枢軸１５が挿設される挿設方向とはそれぞれ同様にＸ軸方向であり、第１の螺合部１１及び第２の螺合部２５１の揺動方向と、スイングアーム１３の揺動方向とが同様にＺ軸方向に制限される。
図３を併せて参照する。図３に示すように、本実施形態の背凭れ構造が取り付けられた椅子の座面３に、使用者が座り、背凭れ本体２に背部を凭れかけて後方にリクライニングすると、図４に示すように、背凭れ本体２は、第４の杆部２５とランバーサポートアーム１の上端との枢着箇所を回転点として用い、使用者が凭れかかって加える力に応じてリクライニング角度を所望の角度にすることができる。
図５を参照する。図５に示すように、背凭れ本体２下方の第３の杆部２３とランバーサポートアーム１とが、スイングアーム１３を介して枢着されて連結されるようにし、背凭れ本体２に対して牽引して位置拘束し、背凭れ本体２のリクライニング角度を適切な角度に維持することができるため、使用者は背凭れ本体２上に安全に凭れかかることができる。

また、背凭れ本体２の２つの第１の杆部２１に弾性部２１３が設けられ、弾性部２１３により背凭れ本体２が使用者の凭れかかる力に応じて適切に弾性変形するため、リクライニング角度が如何なる角度になっても、使用者は腰背部が背凭れ本体２上に完全に密着されて快適に支えられるため、使用者が椅子に長時間座っても腰痛となることを防ぐことができる。

上述したことから分かるように、本発明の背凭れリクライニング支持構造は、以下（１）及び（２）の長所を有する。
（１）背凭れ本体とランバーサポートアームとが螺合部を介して揺動可能に枢着され、使用者が凭れかかって加える力に応じて背凭れ本体のリクライニング角度を所望の角度にし、背凭れ本体とランバーサポートアームの下端とがスイングアームを介して枢着されているため、背凭れ本体に牽引位置拘束機能が発生し、使用者は背凭れ本体上に安全に凭れかかることができる。
（２）背凭れ本体の両側に設けられた杆部には、弾性部がそれぞれ設けられ、弾性部により背凭れ本体を弾性変形させることができるため、リクライニング角度が如何なる角度になっても、使用者の腰背部が背凭れ本体上に完全に密着されて快適に支えられるため座り心地が良い。

１ ランバーサポートアーム
２ 背凭れ本体
３ 座面
１１ 第１の螺合部
１２ 第１の枢着部
１３ スイングアーム
１４ 回転軸
１５ 枢軸
２１ 第１の杆部
２２ 第２の杆部
２３ 第３の杆部
２４ 中空領域
２５ 第４の杆部
１２１ ピン軸
２１１ 下斜め部
２１２ 上斜め部
２１３ 弾性部
２１４ 切欠溝
２３１ 第２の枢着部
２５１ 第２の螺合部

Claims (3)

1. 少なくとも１つのランバーサポートアーム及び背凭れ本体を備えた、背凭れリクライニング支持構造であって、
   前記ランバーサポートアームは、第１の螺合部が上端に設けられ、前記第１の螺合部の下方には、第１の枢着部が設けられ、前記第１の枢着部は、ピン軸を介してスイングアームの一端に枢着され、
   前記背凭れ本体は、左右両側に縦向きに設けられた２つの第１の杆部と、上下に横向きに設けられた第２の杆部及び第３の杆部とを有し、
   前記第２の杆部及び前記第３の杆部の両端には、２つの前記第１の杆部がそれぞれ接続され、
   ２つの前記第１の杆部と、前記第２の杆部と、前記第３の杆部とにより取り囲まれて中空領域が画成され、
   前記中空領域には、第４の杆部が横設され、
   前記第４の杆部の両端には、２つの前記第１の杆部がそれぞれ接続され、
   前記第４の杆部上には、少なくとも１つの第２の螺合部が設けられ、
   前記第２の螺合部と、前記ランバーサポートアーム上の前記第１の螺合部とには、回転軸が挿設されて互いに枢着され、
   前記第３の杆部上には、少なくとも１つの第２の枢着部が設けられ、
   前記第２の枢着部と、前記ランバーサポートアーム上の前記スイングアームの他端とには、枢軸が挿設されて互いに枢着され、
   前記第１の螺合部及び前記第２の螺合部に前記回転軸が挿設される挿設方向と、前記第１の枢着部と前記スイングアームの一端とに前記ピン軸が挿設される挿設方向と、前記第２の枢着部及び前記スイングアームの他端に枢軸が挿設される挿設方向とは同じ方向であり、
   前記第１の杆部上には、弾性部がそれぞれ設けられ、
   前記第１の杆部の前記弾性部は、前記第３の杆部と前記第４の杆部との間にそれぞれ位置することを特徴とする、
   背凭れリクライニング支持構造。
2. 前記背凭れ本体の前記第１の杆部は、上縁から下方向にかけて徐々に傾いた下斜め部と、下縁から上方向にかけて徐々に傾いた上斜め部とをそれぞれ有し、前記下斜め部と前記上斜め部とは、弾性部を介して接続され、前記弾性部上には、複数の切欠溝が形成されることを特徴とする請求項１に記載の背凭れリクライニング支持構造。
3. ２つの前記ランバーサポートアームを備え、前記ランバーサポートアームは、第１の螺合部が上端にそれぞれ設けられ、前記第１の螺合部の下方には、前記スイングアームの一端が枢着される第１の枢着部がそれぞれ設けられ、前記背凭れ本体の前記第４の杆部上には、２つの第２の螺合部が設けられ、前記第２の螺合部と、前記ランバーサポートアームの前記第１の螺合部とに、回転軸がそれぞれ挿設されて互いに枢着され、前記第３の杆部上には、２つの第２の枢着部が設けられ、２つの前記第２の枢着部と、前記ランバーサポートアームに枢着された２つの前記スイングアームの他端とに枢軸がそれぞれ挿設されて互いに枢着されることを特徴とする請求項１に記載の背凭れリクライニング支持構造。
