Abstract

【課題】分級効率に優れた分級装置を提供すること。
【解決手段】曲がり部を備える微小流路を有し、該曲がり部が、遠心力方向に目開きの異なる２種以上の開口を有する隔壁を備え、該隔壁の鉛直方向中央部の開口の目開きと、該隔壁の流路の底面及び上面近傍の開口の目開きとが、異なる大きさを有することを特徴とする分級装置。目開きの異なる２種の開口を有し、一方の開口が分級する粒子の上限を規定し、他方の開口が分級する粒子の下限を規定することが好ましい。
【選択図】図１

Description

本発明は分級装置及び分級方法に関する。

マイクロ流路を螺旋状とすることで、流体にかかる遠心力を使用し、粒子の分級を行う方法が提案されている（非特許文献１及び２参照）。この方法は、フィルタ型の分級に対して、目詰まりがなく耐久性が高い。
また、触媒を含む反応流体を反応させるための微細な流路を備えたマイクロデバイスであって、前記微細な流路が曲がり部を備えたことを特徴とするマイクロ流路デバイスが提案されている（特許文献１参照）。

特開２００７−３６８４９１号公報 Xu Ji et al, "A CENTRIFUGATION-ENHANCED HIGH-EFFICIENCY MICRO-FILTER WITH SPIRAL CHANNEL", IEEE TRANSDUCERS &EUROSENSORS 2007 (The 14th International Conference on Solid-State Sensors, Actuators and Microsystems), pp.1865-1868 Wei Wang et al, "MICROFLUIDIC CENTRIFUGATIONS IN A SPIRALMICROCHANNEL", The 10th International Conference on Miniaturized Systems for Chemistry and Life Sciences (μTAS2006), pp.543-545

本発明の目的は、本構成を有していない場合に比して、分級効率に優れた分級装置を提供することである。

本発明の上記課題は、以下の＜１＞及び＜４＞に記載の手段により解決された。好ましい実施態様である＜２＞、＜３＞及び＜５＞とともに以下に記載する。
＜１＞ 曲がり部を備える微小流路を有し、該曲がり部が、遠心力方向に目開きの異なる２種以上の開口を有する隔壁を備え、該隔壁の鉛直方向中央部の開口の目開きと、該隔壁の流路の底面及び上面近傍の開口の目開きとが、異なる大きさを有することを特徴とする分級装置、
＜２＞ 目開きの異なる２種の開口を有し、一方の開口が分級する粒子の上限を規定し、他方の開口が分級する粒子の下限を規定する、上記＜１＞に記載の分級装置、
＜３＞ 前記隔壁が、流路の上面及び底面から遠心力方向に向けて傾きを有する、上記＜１＞又は上記＜２＞に記載の分級装置、
＜４＞ 上記＜１＞〜上記＜３＞いずれか１つに記載の分級装置の隔壁で仕切られた一方の流路に粒子分散液を送液する工程を有することを特徴とする、粒子の分級方法、
＜５＞ 前記微小流路の曲がり部において、ディーン数が８以上となるように送液する、上記＜４＞に記載の粒子の分級方法。

上記＜１＞に記載の発明によれば、本構成を有していない場合に比して、分級効率に優れる分級装置を提供することができる。
上記＜２＞に記載の発明によれば、本構成を有していない場合に比して、簡易に作製可能な分級装置を提供することができる。
上記＜３＞に記載の発明によれば、本構成を有していない場合に比して、流路及び／又は開口の詰まりが抑制された分級装置を提供することができる。
上記＜４＞に記載の発明によれば、本構成を有していない場合に比して、分級効率に優れた分級方法を提供することができる。
上記＜５＞に記載の発明によれば、本構成を有していない場合に比して、より分級効率に優れた分級方法を提供することができる。

本実施形態の分級装置は、曲がり部を備える微小流路を有し、該曲がり部が、遠心力方向に目開きの異なる２種以上の開口を有する隔壁を備え、該隔壁の鉛直方向中央部の開口の目開きと、該隔壁の流路の底面及び上面近傍の開口の目開きとが、異なる大きさを有することを特徴とする。該曲がり部は、該隔壁により、内側と外側の２つの流路に分けられている。
また、本実施形態の粒子の分級方法は、本実施形態の分級装置の隔壁で仕切られた一方の流路に粒子分散液を送液する工程を有することを特徴とする。
以下、適宜図面を参照しながら詳述する。なお、以下の説明において、同一の符号は、特に断りのない限り、同一の対象を表す。

＜微小流路＞
本実施形態の分級装置は、曲がり部を備える微小流路を有する。
微小流路としては、数〜数千μｍの幅（円相当流路直径）の流路が好ましく用いられる。本実施形態の分級装置は、マイクロスケールの複数の流路（チャンネル）を有する装置であることが好ましい。
本実施形態の分級装置において、微小流路は、マイクロスケールであるので、寸法及び流速がいずれも小さく、レイノルズ数は２，３００以下である。したがって、マイクロスケールの流路を有する分級装置は、通常の反応装置のような乱流支配ではなく層流支配の装置である。
ここで、レイノルズ数（Ｒｅ）は、下記式で表されるものであり、２，３００以下のとき層流支配となる。
Ｒｅ＝ｕＬ／ν （ｕ：流速、Ｌ：代表長さ、ν：動粘性係数）

本実施形態において、微小流路の等価直径（円相当流路直径）は、５ｍｍ以下であることが好ましく、１ｍｍ以下であることがより好ましく、０．８ｍｍ以下であることがさらに好ましく、０．５ｍｍ以下であることが特に好ましい。

本実施形態において、微小流路は少なくとも１つの曲がり部を有していれば特に限定されない。曲がり部は、湾曲形状であることが好ましいが、非曲線状に屈曲した形状（例えばコ字状）であってもよい。また、曲がり部の形状は、楕円形状又は半円形状の曲がり部でもよい。
なお、曲がり部では遠心力が発生する。遠心力は、回転軸（曲がり部の中心）から遠ざかる向きを有する。本実施形態において、遠心力方向とは、回転軸から遠ざかる方向である。

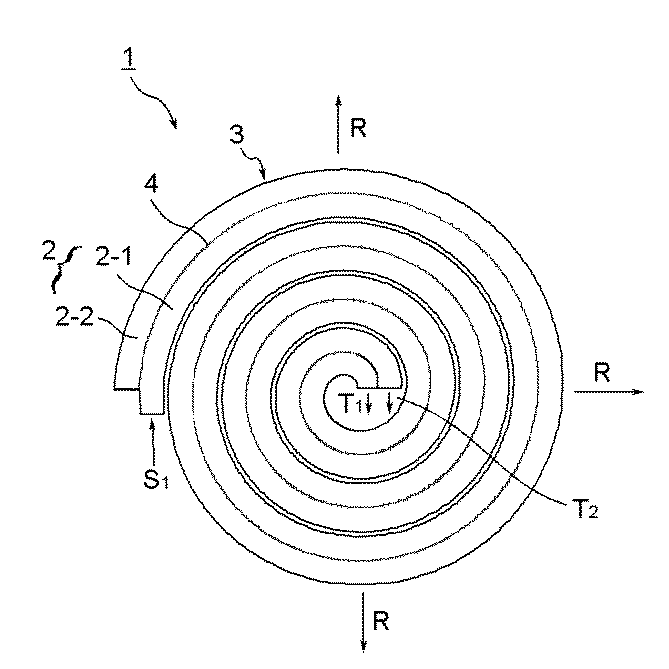

図１、図２及び図３は、本実施形態の分級装置の一例を示す上面図である。
図１では、分級装置１は、半円形状の曲がり部３を備える微小流路２を有している。また、図２では、微小流路２は、半円連結型となっている。また、図３では、微小流路２は、アルキメデスの螺旋形状となっている。なお、図１〜図３において、微小流路は平面曲線であり、紙面の奥方向に流路深さを有する微小流路であり、重力方向（鉛直方向下方）が紙面の奥方向となっている。
微小流路は、隔壁で仕切られた一方の流路が、流路の上流から下流まで、全長に渡り遠心力方向の外側となり、他の一方が流路の上流から下流まで全長に渡り遠心力方向の内側となる形状であることが好ましい。隔壁で仕切られた一方の流路が、流路の全長に渡って、遠心力方向外側となる流路形状としては、半円状、楕円状、渦巻き線状（螺旋状）が好ましく例示でき、渦巻き線状（螺旋状）であることがさらに好ましい。ここで、図１〜図３において、遠心力方向を矢印Ｒで示している。
図１〜図３を参照すれば、微小流路２は、隔壁４によって、曲がり部で遠心力方向の内側となる微小流路２−１と、曲がり部で遠心力方向の外側となる２−２とが形成されている。
なお、本実施形態において、微小流路は平面曲線であってもよいし、空間曲線であってもよい。平面螺旋状としては、半円連結型、アルキメデスの螺旋形状、放物螺旋形状等が例示でき、空間曲線としては、常螺旋（コイルバネ状）が例示できる。
また、図２及び図３では、紙面中央部にある一端から微粒子分散液を送流して、徐々に大きな曲率半径を有する曲がり部としてもよく、これとは逆に、微小流路の最外の一端から微粒子分散液を送流することもできる。

＜隔壁＞
本実施形態の分級装置は、微小流路の曲がり部が、遠心力方向に目開きの異なる２種以上の開口を有する隔壁を備える。該隔壁は、流路の流れ方向と平行に設けられており、流路の一方に微粒子分散液を送流した場合に、ディーン渦による遠心力方向又はその逆方向への粒子の流れと交差するものである。
該隔壁は、微小流路を遠心力方向の内側と外側とに隔てるものであり、該隔壁には、目開きの異なる２種以上の開口が設けられている。
なお、前記隔壁は、少なくとも曲がり部の一部に形成されていればよいが、流路の一方に粒子分散液を送液するという観点から、流路の全長に渡り形成されていることが好ましい。

図４は、図１において隔壁４を矢印Ａの方向から観察した斜視図である。なお、隔壁４は、曲がり部に形成されているので、湾曲形状であるが、微視的には直線上であるとして記載している。
図４において、隔壁４には、目開きの大きな開口Ｘ及び目開きの小さな開口Ｙが設けられている。ここで、目開きとは、開口を通過可能な粒子の最大径を意味する。図４では、開口Ｘの目開きはｘで表され、開口Ｙの目開きはｙで表されている。

隔壁の鉛直方向中央部の開口の目開きと、底面及び上面近傍の開口の目開きとが異なる大きさを有する。図４において、鉛直方向中央部には、目開きの大きな開口Ｘが形成され、流路の底面４２及び上面４１近傍には、目開きの小さな開口Ｙが形成されている。
なお、図４では、隔壁に設けられた鉛直方向中央部の開口Ｘの目開きｘが大きく、底面及び上面近傍の開口Ｙの目開きｙが小さい（ｘ＞ｙ）が、本実施形態はこれに限定されるものではなく、後述するように、鉛直方向中央部の開口の目開きを小さくし、底面及び上面近傍の開口の目開きを大きくすることもできる。
ここで、鉛直方向中央部の開口とは、該鉛直方向中央部の開口の上及び下に、目開きの異なる開口が設けられていれば特に限定されず、鉛直方向の中央（高さ中央）又はその近傍を含む開口であることが好ましい。また、開口が上面及び底面から等位置に設けられていることが好ましい。
また、底面及び上面近傍の開口とは、前記鉛直方向中央部の開口よりも底面又は上面の近くに形成されていれば特に限定されないが、上面近傍の開口と、底面近傍の開口の目開きは同じであることが好ましく、また、上面近傍の開口と上面との距離が、底面近傍の開口と底面との距離と等距離であることが好ましい。

また、図４では、隔壁は目開きの異なる２種の開口を備えているが、本実施態様は２種以上の開口を備えるものであれば限定されず、３種の開口を備えるものとすることもできる。これらの中でも隔壁及び分級装置の作製の容易さから、２種の開口を有するものであることが好ましい。

図１において、粒子分散液を一方の流路に送液し、該粒子を分級する方法について説明する。
予め微小流路２の全体を粒子分散液の分散媒で満たしておき、隔壁４で隔てられた流路の一方に粒子分散液を送液する。図１では、遠心力方向内側の微小流路２−１に粒子分散液Ｓ₁を送液する。従来から、曲がり部を有する微小流路に粒子分散液を送流することによって、遠心力によって粒子を流路の遠心力方向外側に移動させ、粒子の分級を行う方法が知られている。しかし、Ookawara et al., Chemical Engineering Journal 101 (2004) pp.171-178に記載されているように、Ｄｅａｎ渦と呼ばれる２次流が発生し、一度遠心力によって流路の外側に移動した粒子は、再び２次流（Ｄｅａｎ渦、Dean vortices）によって流路の内側に戻ってくるという現象が観察される。
図５は、微小流路の曲がり部において、流路断面において生じる二次流速度ベクトルの一例を示す。図５において、流路の遠心力方向外側の内壁５２、流路の遠心力方向内側の内壁５０、流路上面５４、流路底面５６によって、流路が形成されている。なお、図５は、隔壁を有していない微小流路に流体を送流した場合の模式図であり、図５に示すように、１対のＤｅａｎ渦が上下に形成される。二次流速度の最も大きな領域は上下のＤｅａｎ渦の中間（流路の鉛直方向中央部）に存在している。曲がり部において、このような二次流速度分布が生じることにより、微粒子分散液を送液する場合には、遠心力により遠心力方向に移動した粒子が、再び遠心力方向の逆方向へ移動する力を受け、遠心力方向の内側に移動するという現象が生じる。

本実施形態において、図４に示すような隔壁を有する微小流路を使用し、遠心力方向の内側の流路２−１に粒子分散液を送流すると、遠心力及びＤｅａｎ渦の影響により、微小粒子は流路の鉛直方向中央部で最も遠心力方向の力を受ける。鉛直方向の中央部には目開きの大きな開口Ｘが設けられており、中央部の目開きよりも小さな粒径の粒子は、遠心力方向に移動する。なお、目開きと同じ大きさの粒子は通過できない。
遠心力方向の外側の流路２−２に移動した粒子は、Ｄｅａｎ渦の影響により、流路の上面又は底面へと移動しながら、再び、遠心力方向の内側の流路２−１へと移動する。ここで、隔壁の流路の底面及び上面の近傍には、目開きの小さな開口Ｙが設けられているため、遠心力方向の外側の流路２−２に移動した粒子のうち、開口Ｙを通過できない粒子（開口Ｙ以上の粒径の粒子）は、遠心力方向の外側の流路２−２に留まる。
曲がり部の下流で、遠心力方向の内側の流路２−１及び遠心力方向の外側の流路２−２から排出された排出液（Ｔ₁、Ｔ₂）をそれぞれ回収すると、遠心力方向内側の流路２−１からの排出液Ｔ₁には、粗大粒子及び微小粒子が含有されており、遠心力方向外側の流路２−２からの排出液Ｔ₂には、隔壁の鉛直方向中央部の開口Ｘの目開きと、隔壁の流路の底面及び上面近傍の開口Ｙの目開きとの間の粒径を有する粒子が含有される。
すなわち、鉛直方向中央部の開口が分級する粒子の粒径の上限を規定しており、底面及び上面近傍の開口が分級する粒子の粒径の下限を規定している。

図６は、本実施形態に好適に使用される隔壁の他の一実施態様を示す流路断面図及び隔壁平面図である。
図６（Ａ）は流路断面であり、図６（Ｂ）は隔壁の平面図である。
図６（Ａ）を参照すれば、微小流路には、流路の上面５４及び底面５６から遠心力方向（図中、矢印Ｒで表している。）に傾きθを有する隔壁が設けられている。前記隔壁の傾斜角θは、０°〜６０°であることが好ましく、２５°〜４５°であることがより好ましく、２５°〜３５°であることがさらに好ましい。
図６（Ｃ）を参照すれば、隔壁４が遠心力方向に傾きを有すると、隔壁に沿って粒子が移動するため、粒子による遠心方向中央部の開口の目詰まりが生じにくい。

該隔壁の鉛直方向中央部には、目開きの大きな開口Ｘが設けられており、該隔壁の流路の底面及び上面近傍には、目開きの小さな開口Ｙが設けられている。図中、それぞれの目開きをｘ及びｙで示している。

図６（Ｃ）は、図６（Ａ）に示す分級装置の微小流路の一方に粒子分散液を送流した場合の概念図である。微小流路の遠心力方向の内側の微小流路２−１に粒子分散液を送流すると、遠心力により、遠心力方向外側の微小流路に粒子が移動する。このとき、目開きｘよりも大きい粒子は開口Ｘを通過できず、微小流路２−１に留まる。一方、目開きｘよりも小さい粒子は開口Ｘを通過し、遠心力方向外側の微小流路２−２に移動する。Ｄｅａｎ渦によって、粒子は上方又は下方から遠心力方向と逆に移動する力を受ける。目開きｙよりも小さい粒子は開口Ｙを通過し、微小流路２−１に移動するが、目開きｙよりも大きい粒子は開口Ｙを通過することができず、微小流路２−２に留まる。
したがって、隔壁に設けられた２種の開口（開口Ｘ及び開口Ｙ）のうち、開口Ｘは分級する粒子の上限を規定しており、他方の開口である開口Ｙが分級する粒子の下限を規定している。

図７は、本実施形態の分級装置に使用される隔壁の他の一実施態様を示す斜視図である。図７において、隔壁は、図１の矢印Ａの方向から観察したものである。
図７において、隔壁の鉛直方向中央部には、目開きの小さな開口Ｘが設けられており、隔壁の流路上面及び底面の近傍には、目開きの大きな開口Ｙが設けられている。
図７に示す分級装置を使用した分級方法について説明する。
図７に示す分級装置では、遠心力方向の外側の流路に粒子分散液を送液する。２次流であるディーン渦の影響により、流路の上部及び底部の近傍の隔壁に設けられた開口の目開きより大きな粒子は、遠心力方向の内側に移動する。一方、遠心力方向の内側の流路に移動した粒子のうち、流路の遠心力方向の中央部に設けられた開口の目開きよりも小さな粒子は、遠心力により、再び遠心力方向外側の流路に移動する。
したがって、遠心力方向内側の流路に分級される粒子の粒径の上限は、隔壁の流路の上面及び底面の近傍に設けられた開口により規定され、下限は、隔壁の鉛直方向中央部の開口により規定される。

本実施態様の分級方法は、微小流路の曲がり部においてディーン数が８以上となるように送液することが好ましい。ここで、ディーン数（Ｄｅ）とは、曲がり管流れなど、遠心力を考慮する際に重要な無次元数であり、下記の式で与えられる。

Ｄ（ｍ）：代表長さ
Ｖ（ｍ／ｓｅｃ）：流速
ρ（ｋｇ／ｍ³）:粒子の密度
μ（Ｐａ・ｓ）：粘性係数
Ｌ（ｍ）：流路長
Ｒ（ｍ）：曲率半径

ディーン数は、８以上であることが好ましく、１０〜３００であることがより好ましく、１０〜５０であることがさらに好ましい。
ディーン数が上記範囲内であると、分級効率に優れるので好ましい。
前記ディーン数となるように、流路径、流速、粒子の密度、流路長、曲率半径等を適宜選択することが好ましい。

粒子分散液の微小流路への導入は、マイクロシリンジ、ロータリーポンプ、スクリューポンプ、遠心ポンプ、ピエゾポンプ等で圧入することが好ましい。
粒子分散液の微小流路への送液量は、０．０１〜１，０００ｍｌ／ｈｒであることが好ましく、１０〜３００ｍｌ／ｈｒであることがより好ましい。

次に、粒子分散液について説明する。
粒子分散液は、体積平均粒径が０．１μｍ〜１，０００μｍの粒子が媒体液体に分散していることが好ましい。
前記粒子としては、体積平均粒径が０．１μｍ〜１，０００μｍであれば、樹脂粒子、無機粒子、金属粒子、セラミック粒子等何れでも好ましく用いられる。
粒子の体積平均粒径は、上述のように０．１μｍ〜１，０００μｍであることが好ましく、０．１μｍ〜５００μｍであることがより好ましく、０．１μｍ〜２００μｍであることがさらに好ましく、１．０μｍ〜５０μｍであることが特に好ましい。該粒子の体積平均粒径が１，０００μｍ以下であると、流路及び隔壁の開口の目詰まりを生じにくいので好ましい。また、体積平均粒子径が１．０μｍ以上であると流路内壁への付着を生じにくいので好ましい。

粒子の形状は、特に限定されないが、針状で特に、長軸が流路幅の１／４より大きくなると詰まりの可能性が高くなる場合がある。このような観点から、微粒子の長軸長と短軸長との比（長軸長／短軸長）は、１〜５０の範囲が好ましく、１〜２０の範囲がより好ましい。なお、粒径、粒子形状に合わせて、適宜流路幅、流路径等を選択することが好ましい。

分級する粒子の種類は、以下に列挙したものが可能であるが、それらに限定されるものではない。例えば、高分子微粒子、顔料のごとき有機物の結晶あるいは凝集体、無機物の結晶あるいは凝集体、金属微粒子、あるいは金属酸化物、金属硫化物、金属窒化物のごとき金属化合物の微粒子などである。また、内部の空隙の有無に関わらず、ゴム類、ワックス類（微粒子ワックス）、中空粒子類などの粒子が挙げられる。

前記高分子微粒子としては、具体的には、ポリビニルブチラール樹脂、ポリビニルアセタール樹脂、ポリアリレート樹脂、ポリカーボネート樹脂、ポリエステル樹脂、フェノキシ樹脂、ポリ塩化ビニル樹脂、ポリ塩化ビニリデン樹脂、ポリ酢酸ビニル樹脂、ポリスチレン樹脂、アクリル樹脂、メタクリル樹脂、スチレン−アクリル樹脂、スチレン−メタクリル樹脂、ポリアクリルアミド樹脂、ポリアミド樹脂、ポリビニルピリジン樹脂、セルロース系樹脂、ポリウレタン樹脂、エポキシ樹脂、シリコーン樹脂、ポリビニルアルコール樹脂、カゼイン、塩化ビニル−酢酸ビニル共重合体、変性塩化ビニル−酢酸ビニル共重合体、塩化ビニル−酢酸ビニル−無水マレイン酸共重合体、スチレン−ブタジエン共重合体、塩化ビニリデン−アクリロニトリル共重合体、スチレン−アルキッド樹脂、フェノール−ホルムアルデヒド樹脂等の微粒子が挙げられる。

また、前記金属あるいは金属化合物の微粒子としては、カーボンブラック、亜鉛、アルミニウム、銅、鉄、ニッケル、クロム、チタニウム等の金属、あるいはその合金、ＴｉＯ₂、ＳｎＯ₂、Ｓｂ₂Ｏ₃、Ｉｎ₂Ｏ₃、ＺｎＯ、ＭｇＯ、酸化鉄等の金属酸化物やこれらの化合物、窒化ケイ素などの金属窒化物などやそれらを組合せた微粒子が挙げられる。

前記ゴム類の粒子としては、ニトリルゴム、スチレンゴム、イソブチレンゴムなどを微粒子化したものを用いることができる。微粒子化は、乳化重合や冷凍・冷却粉砕などの機械式で行うことができる。

前記微粒子ワックスとしては、樹脂を１９９５年３月高分子学会発行の反応工学研究界レポート−１「乳化・分散技術と高分子微粒子の粒子径制御 第三章」に記載の、乳化・分散機器等を用いた従来公知のいずれかの方法で微粒子化させたものを用いることができる。また、前記微粒子ワックスは、加温時に相溶し、かつ室温では離型剤を溶解させない適当な溶剤に、離型剤を添加し加熱溶解させた後、室温まで徐々に冷却し、離型剤の微細粒子を析出させる方法（溶解析出法）や、ヘリウムなどの不活性ガス中で離型剤を加熱蒸発させ気相中で粒子を作製した後、この粒子を冷却したフイルム等に付着回収した後に、溶剤に分散させる方法（気相蒸発法）により得られる微粒子ワックス（離型剤）を用いることができる。
上述の微粒子ワックスの作製では、さらにメデイア等を用いた機械的粉砕法と組み合せるとさらに微細化させることが可能である。

前記微粒子ワックスの原料となる樹脂としては、低分子量ポリプロピレン、低分子量ポリエチレン等の他、ロウ類及びワックス類として、カルナバワックス、綿ロウ、木ロウ、ライスワックス等の植物系ワックス、ミツロウ、ラノリン等の動物系ワックス、オゾケライト、セルシン等の鉱物系ワックス、及びパラフィン、マイクロクリスタリン、ペトロラクタム等の石油ワックス等が挙げられる。またこれら天然ワックスの外に、フィッシャー・トロプシュワックス等の合成炭化水素ワックスが挙げられる。前記微粒子ワックスの原料となる樹脂としては、これらの中でも低分子量ポリプロピレン、低分子量ポリエチレン等、カルナバワックス、パラフィンが好ましく用いられる。

前記中空粒子としては、無機系、有機系の中空粒子を用いることができる。無機系ではシリカ系、シリカ・アルミナ系、有機系では、樹脂系が好ましい。また、粒子内の空隙は一つでも複数でもよい。空隙率は特に限定されないが、好ましくは、２０％〜８０％、さらに好ましくは、３０％〜７０％である。具体的には、例えば、無機系として、日本フィライト社のフィライト、巴工業社のセノライトが挙げられ、有機系としては、日本フィライト社のエクスパンセル、セキスイ社製 ＡＤＶＡＮ ＣＥＬＬ、ＪＳＲ社製のＳＸ８６６（Ａ）、ＳＸ８６６（Ｂ）、日本ゼオン社製 Ｎｉｐｏｌ ＭＨ５０５５などが挙げられる。前記中空粒子としては、これらの中でも日本フィライト社のエクスパンセルが好ましく用いられる。特に、エクスパンセルＤＵなどの熱膨張性の微粒子は、適度な加熱により、所望の大きさに膨張させて用いる。

これら微粒子の製法は多岐に渉るが、合成により媒体液体中で微粒子を作製し、そのまま微粒子の分級を行う場合が多い。塊状物を機械的に解砕して作製した微粒子を媒体液体中に分散し分級する場合もある。この場合は、媒体液体中で解砕することが多く、この場合はそのまま分級される。

一方、乾式で作製された粉体（微粒子）を分級する場合には、予め、媒体液体に分散しておく必要がある。媒体液体中に乾燥粉体を分散させる方法としては、サンドミル、コロイドミル、アトライター、ボールミル、ダイノーミル、高圧ホモジナイザー、超音波分散機、コボールミル、ロールミル等が挙げられるが、この際、分散によって１次粒子が粉砕されない条件で行うことが好ましい。

本実施態様の分級方法で用いられる媒体液体としては、特に限定なく、例えば、水、あるいは水系媒体、有機溶剤系媒体などが挙げられる。
前記水としては、イオン交換水、蒸留水、電解イオン水などが挙げられる。また、前記有機溶剤系媒体としては、具体的には、メタノール、エタノール、ｎ−プロパノール、ｎ−ブタノール、ベンジルアルコール、メチルセルソルブ、エチルセルソルブ、アセトン、メチルエチルケトン、シクロヘキサノン、酢酸メチル、酢酸ｎ−ブチル、ジオキサン、テトラヒドロフラン、メチレンクロライド、クロロホルム、クロルベンゼン、トルエン、キシレンなど、及びこれらの２種以上の混合物が挙げられる。

なお、本実施態様において、前記微粒子の体積平均粒径は、下記粒径（１μｍ以下）の場合を除き、精密粒度分布測定装置：コールターマルチサイザー３（ベックマンコールター社製）を用いて測定した値である。この場合、微粒子の粒径レベルにより、最適なアパーチャーを用いて測定した。しかし、微粒子の粒径が１μｍ以下の場合は、レーザ回折散乱式粒度分布測定装置（ＬＳ−２００、ベックマンコールター社製）を用いて測定した。
また、前記微粒子の比重は、気相置換法（ピクノメータ法）により、湯浅アイオニクス社製ウルトラピクノメータ１０００を用いて測定した。
さらに、前記媒体液体の比重は、エーアンドディー社の比重測定キットＡＤ−１６５３を用い測定した。

また、本実施態様の分級方法において、前記粒子分散液における粒子の含有率は、０．１〜４０体積％であることが好ましく、０．５〜２５体積％であることがより好ましい。前記粒子分散液における粒子の割合が０．１体積％以上であると回収が好適に行われ、４０体積以下であると流路詰まりが発生しにくい。

本実施態様の分級装置に用いられる材質としては、強度が高く、腐食防止性があり、粒子分散液の流動性を高くするものであることが好ましい。例えば、金属（鉄、アルミ、ステンレス鋼、チタン、その他の各種金属）、樹脂（フッ素樹脂、アクリル樹脂等）、セラミックス（シリコン等）、ガラス（石英等）、など一般的に用いられているものが可能であり、送液する媒体液体等により、適宜選択することが好ましい。また、プラズマCVD方などの表面改質処理を行って、ＳｉＮ₄、ＳｉＮ₂、Ａｌ₂Ｏ₃などの皮膜を分級装置の構成材料の表面に形成して、耐食性、流動性を向上させることもできる。

分級装置を製作するには、微細加工技術が適用される。適用可能な微細加工技術としては、例えば、Ｘ線リソグラフィを用いるＬＩＧＡ（Ｒｏｅｎｔｇｅｎ−Ｌｉｔｈｏｇｒａｐｈｉｅ Ｇａｌｖａｎｉｋ Ａｂｆｏｒｍｕｎｇ）技術、ＥＰＯＮ ＳＵ−８（商品名）を用いた高アスペクト比フォトリソグラフィ法、マイクロ放電加工法（μ−ＥＤＭ（Ｍｉｃｒｏ Ｅｌｅｃｔｒｏ Ｄｉｓｃｈａｒｇｅ Ｍａｃｈｉｎｉｎｇ））、Ｄｅｅｐ ＲＩＥ（Ｒｅａｃｔｉｖｅ Ｉｏｎ Ｅｔｃｈｉｎｇ）によるシリコンの高アスペクト比加工法、Ｈｏｔ Ｅｍｂｏｓｓ加工法、光造形法、レーザ加工法、イオンビーム加工法、及びダイヤモンドのような硬い材料で作られたマイクロ工具を用いる機械的マイクロ切削加工法等がある。これらの技術を単独で用いてもよいし、組み合わせて用いてもよい。好ましい微細加工技術は、Ｘ線リソグラフィを用いるＬＩＧＡ技術、ＥＰＯＮ ＳＵ−８を用いた高アスペクト比フォトリソグラフィ法、マイクロ放電加工法（μ−ＥＤＭ）、及び機械的マイクロ切削加工法である。一般的に、マイクロデバイス（微小流路装置）としては、ＳＵＳ（ステンレス鋼）製の部材を微細放電加工して微細流路を形成することが多いが、使用する材質に応じた加工方法で加工することが好ましい。

部材間の接合方法は、高温加熱による材料の変質や変形による流路等の破壊を伴わず、寸法精度を保った精密な方法が望ましく、製作材料との関係から固相接合（例えば圧接接合や拡散接合等）や液相接合（例えば、溶接、共晶接合、はんだ付け、接着等）を選択することが好ましい。例えば、材料にシリコンを使用する場合にシリコン同士を接合するシリコン直接接合や、ガラス同士を接合する融接、シリコンとガラスを接合する陽極接合、金属同士を接合する拡散接合等が挙げられる。セラミックスの接合については、金属のようなメカニカルなシール技術以外の接合技術が必要であり、アルミナに対してｇｌａｓｓ ｓｏｌｄｅｒなる接合剤をスクリーン印刷で、８０μｍ程度の膜厚に印刷し、圧力をかけずに４４０〜５００℃で熱処理する方法がある。また、新しい技術として、表面活性化接合、水素結合を用いた直接接合、ＨＦ（フッ化水素）水溶液を用いた接合等がある。

例えば、シリコンを用いた分級装置は、次のようにして製造することができる。
先ず、基板の板材として洗浄及び表面処理したシリコンウエハを用い、ドライプラズマエッチングにより、一方の主面に流路用溝を形成する。次いで、シリコンウエハの流路用溝側の面に他のシリコンウエハを直接接合で接合して一体化する。そして、接合一体化された板材をチップ化することにより、マイクロチャンネルチップを得ることができる。

また、本実施形態の分級装置を製造する際、接合技術を用いることができる。通常の接合技術は大きく固相接合と液相接合に分けられ、一般的に用いられている接合方法としては、固相接合として圧接や拡散接合、液相接合として溶接、共晶接合、はんだ付け、接着等が代表的な接合方法として挙げられる。

さらに、接合に際しては高温加熱による材料の変質や変形による流路等の微小構造体の破壊を伴わない寸法精度を保った高度に精密な接合方法が望ましく、その技術としてはシリコン直接接合、陽極接合、表面活性化接合、水素結合を用いた直接接合、ＨＦ水溶液を用いた接合、Ａｕ−Ｓｉ共晶接合、ボイドフリー接合、拡散接合などが挙げられる。

本実施形態の分級装置は、パターン部材（薄膜パターン部材）を積層して形成することが好ましい。なお、パターン部材の厚さは５〜５０μｍであることが好ましく、１０〜３０μｍであることがより好ましい。
本実施形態の分級装置は、所定の二次元パターンが形成されたパターン部材が積層されて形成された分離装置であることが好ましく、パターン部材の面同士が直接接触して接合された状態で積層されていることがより好ましい。
分級装置の水平方向の各断面形状に対応した複数のパターン部材を積層して分離装置を形成することにより、簡便に分離装置を形成することができるので好ましい。

本実施形態の分離装置の好ましい製造方法としては、（ｉ）第１の基板上に目的とする分離装置の各断面形状に対応した複数のパターン部材を形成する工程（ドナー基板作製工程）、及び、（ii）前記複数のパターン部材が形成された前記第１の基板と第２の基板との接合及び離間を繰り返すことにより前記第１の基板上の前記複数のパターン部材を前記第２の基板上に転写する工程（接合工程）、を含むことを特徴とする分離装置の製造方法が例示でき、例えば、特開２００６−１８７６８４号公報に記載の製造方法を参照できる。

本実施形態の分級装置の製造方法についてさらに詳述する。
〔ドナー基板作製工程〕
本実施形態において、ドナー基板は電鋳法を用いて作製することが好ましい。ここで、ドナー基板とは、第１の基板上に目的とする分級装置の各断面形状に対応した複数のパターン部材が形成された基板である。第１の基板は、金属、セラミックス又はシリコンから形成されていることが好ましく、ステンレス等の金属が好適に使用できる。
まず、第１の基板を準備し、第１の基板上に厚膜フォトレジストを塗布し、作製する分離装置の各断面形状に対応したフォトマスクにより露光し、フォトレジストを現像して各断面形状のポジネガ反転したレジストパターンを形成する。次に、このレジストパターンを有する基板をめっき浴に浸漬し、フォトレジストに覆われていない金属基板の表面に例えばニッケルめっきを成長させる。パターン部材は電鋳法を用いて、金、銅、又はニッケルにより形成されていることが好ましい。
次に、レジストパターンを除去することにより、第１の基板上に分離装置の各断面形状に対応したパターン部材を形成する。

図８は、図１に示す分級装置を形成するための薄膜パターンの概念説明図である。図１に示す分級装置が、図８（Ａ）〜図８（Ｌ）の計１２枚の薄膜パターンの積層により形成されていることを示す。
薄膜パターン（Ｃ）と（Ｄ）及び（Ｉ）と（Ｋ）は、小さな目開きを形成し、薄膜パターン（Ｆ）と（Ｇ）は、大きな目開きを形成する。

〔接合工程〕
接合工程とは、複数のパターン部材が形成された前記第１の基板（ドナー基板）と第２の基板（ターゲット基板）との接合及び離間を繰り返すことにより前記ドナー基板上の前記複数のパターン部材を前記ターゲット基板上に転写する工程である。接合は、常温接合又は表面活性化接合により行われることが好ましい。
図９（ａ）から（ｆ）は、本実施形態に好適に使用できる分離装置の製造方法の一実施態様を示す製造工程図である。
図９（ａ）に示すように、ドナー基板５０５には、第１の基板上である金属基板５００に、目的とする分離装置の各断面形状に対応した複数のパターン部材（５０１）が形成されている。上記ドナー基板５０５を真空槽内の図示しない下部ステージ上に配置し、ターゲット基板５１０を真空層内の図示しない上部ステージ上に配置する。続いて、真空槽内を排気して高真空状態あるいは超高真空状態にする。次に、下部ステージを上部ステージに対して相対的に移動させてターゲット基板５１０の直下にドナー基板５０５の１層目のパターン部材５０１Ａを位置させる。次に、ターゲット基板５１０の表面、及び１層目のパターン部材５０１Ａの表面にアルゴン原子ビームを照射して清浄化する。

次に、図９（ｂ）に示すように、上部ステージを下降させ、所定の荷重力（例えば、１０ｋｇｆ／ｃｍ²）でターゲット基板５１０とドナー基板５０５とを所定の時間（例えば、５分間）押圧し、ターゲット基板５１０と１層目のパターン部材５０１Ａとを常温接合（表面活性化接合）する。本実施の形態では、パターン部材５０１Ａ、５０１Ｂ・・・の順に積層する。

次に、図９（ｃ）に示すように、上部ステージを上昇させて、ドナー基板とターゲット基板を離間させると、１層目のパターン部材５０１Ａが金属基板（第１の基板）５００から剥離し、ターゲット基板５１０側に転写される。これは、１層目のパターン部材５０１Ａとターゲット基板５１０との密着力が１層目のパターン部材５０１Ａと金属基板（第１の基板）５００との密着力よりも大きいからである。

次に、図９（ｄ）に示すように、下部ステージを移動させ、ターゲット基板５１０の直下にドナー基板５０５上の２層目のパターン部材５０１Ｂを位置させる。次に、ターゲット基板５１０側に転写された１層目のパターン部材５０１Ａの表面（金属基板５００に接触していた面）、及び２層目のパターン部材５０１Ｂの表面を前述したように清浄化する。

次に、図９（ｅ）に示すように、上部ステージを下降させ、１層目のパターン部材５０１Ａと２層目のパターン部材５０１Ｂを接合させ、図９（ｆ）に示すように、上部ステージを上昇させると、２層目のパターン部材５０１Ｂが金属基板（第１の基板）５００から剥離し、ターゲット基板５１０側に転写される。

他のパターン部材も同様に、ドナー基板５０５とターゲット基板５１０との位置決め、接合及び離間を繰り返すことにより、分離装置の各断面形状に対応した複数のパターン部材がターゲット基板上に転写される。ターゲット基板５１０上に転写された積層体を上部ステージから取り外し、ターゲット基板５１０を除去すると、分離装置が得られる。

上記の実施形態では、ドナー基板を電鋳法を用いて作製したが、半導体プロセスを用いて作製してもよい。例えば、Ｓｉウエハからなる基板を準備し、この基板上にポリイミドからなる離型層をスピンコーティング法により着膜し、この離型層の表面に分離装置の構成材料となるＡｌ薄膜をスパッタ法により着膜し、Ａｌ薄膜をフォトリソグラフィ法によりパターニングすることにより、ドナー基板を作製することもできる。

以下に実施例及び比較例を挙げて本実施形態を詳述するが、本実施形態はこれらの実施例に限定されるものではない。
＜実施例１＞
図１０に、実施例１で使用した分級装置の平面図を示す。図１０（ａ）は分級装置１の上視図であり、図１０（ｂ）は流路断面図である。
実施例１で使用した分級装置１は、半円形の微小流路２を有し、隔壁４が設けられている。隔壁には、開口が設けられており、該隔壁は、鉛直方向中央部の開口の目開きが１２μｍであり、流路の上面及び上面近傍の目開きが５μｍである。

図１０に示す分級装置のＩ−Ｉ断面における速度分布を解析したところ、図１１に示すように、ディーン渦の発生が観察され、隔壁を設けた場合であっても、ディーン渦が発生することが確認された。

次に、隔壁で仕切られた流路のうち、遠心力方向内側の流路２−１に粒子分散液を送流した。なお、粒子分散液を送流する前に、予め微小流路２を粒子分散液の分散媒である水で満たしておいた。粒子分散液としては、ＰＭＭＡ（ポリメタクリル酸メチル：比重１．０８）の３ｖｏｌ％分散液を使用した。
送流した粒子分散液（Ｓ₁）における粒子の分布、並びに、遠心力方向内側の流路２−１から排出された排出液（Ｔ₁）及び遠心力方向外側の流路２−２から排出された排出液（Ｔ₂）の各排出液における粒子の分布を測定した。結果を図１２に示す。

＜比較例１＞
比較例１では、隔壁を設けない以外は実施例１と同様の装置を使用して、分級を行った。実施例１及び比較例１において、遠心力方向内側の流路に粒子分散液を送液した。
結果を図１２に示す。

実施例１及び比較例１にて分級を行い、排出路から得られたサンプル（Ｔ₁、Ｔ₂）を対比した。その結果、実施例１の分級装置では、遠心力方向外側の流路から排出されたサンプルＴ₂では、１２μｍを超える粒径を有する粗粉は完全に除去された。また、遠心力方向内側の流路から排出されたサンプルＴ₂には、隔壁の鉛直方向中央部の開口（目開き１２μｍ）を超える粗粉と、鉛直方向中央部の開口を通過し、Ｄｅａｎ渦に隔壁の流路の底面及び上面近傍の開口（目開き５μｍ）を通過して戻った、微粉が混在していた。
これに対し、比較例１の分級装置では、ディーン渦による２次流の影響で、分級効果は殆ど認められなかった。

＜実施例２＞
図１３に実施例２で使用した分級装置の平面図を示す。図１３に示す分級装置の微小流路は、断面が幅２００μｍ、高さ１００μｍの矩形である。
図１４に実施例２で使用した分級装置の曲がり部における遠心力方向の流路断面を示した。実施例で使用した分級装置は、１２層のパターン部材を積層することによって製造した。
図１３に示す分級装置は、半円連結型となっている。分級装置の特性値を以下の表１に示す。また、各半円の流路の曲率半径Ｒ（μｍ）及びディーン数を表２に示す。図１５には、実施例２の分級装置において、遠心力と流路角度の関係を示した。

図１５に示すように、遠心力の変化とディーン数の変化は、ほぼ同じ傾向となることが確認された。

図１６に示す粒子分散を有するトナー粒子の水分散液（原液、３ｖｏｌ％）をサンプルとして、前記実施例２の分級装置の最外流路の遠心力方向内側に送液した。なお、粒子分散液の送液前に、予め流路内を分散媒である水で満たした。
最内の微小流路のうち、遠心力方向外側の流路から排出された排出液（Ｔ₂）を回収し、含まれる粒子径の分散をコールター社マルチサイザー３を用いて測定した。結果を図１６に示す。なお、隔壁は鉛直方向中央部の開口の目開きを１２μｍとし、隔壁の流路底面及び上面近傍の開口の目開きを５μｍとした。上記目開きは、（Ｃ）及び（Ｄ）、（Ｆ）及び（Ｇ）、並びに、（Ｊ）及び（Ｋ）のパターンの幅を調整して得た（図４参照）。
また、比較例２として、隔壁を有していない分級装置を使用した以外は実施例２と同様の分級装置を使用して、遠心方向外側の流路から排出された排出液（Ｔ₂）を回収し、実施例２と同様にして粒度分布曲線を測定した。
また、図１６に、実施例２及び比較例２の排出液Ｔ₂における回収率及び誤率を示す。ここで、回収率とは、回収した５〜１２μｍの粒径を有する粒子と、原液に含まれる粒径５〜１２μｍの粒子の比である。また、誤率とは、回収した微粒子内に５〜１２μｍ以外粒子が含まれる割合（個数％）である。
この結果、実施例２の分級装置を用いて分級を行った場合には、比較例２の分級装置で分級を行った場合に比して、５〜１２μｍの粒子の回収率が高く、また、低い誤率が達成できた。

＜実施例３＞
図１７に実施例３で使用した分級装置の平面図を示す。また、図１８には、実施例３で使用した分級装置の遠心力方向の流路断面図を示す。実施例３で使用した分級装置は、微小流路の上面及び底面から、遠心力方向に傾きを有する隔壁が形成されており、隔壁の鉛直方向中央部の開口の目開きは３０μｍであり、隔壁の流路上面及び底面近傍の開口の目開きは、１０μｍである。また、図１８に示すように、２０層の薄層パターンを積層することによって形成することができる。なお、実施例３で使用した分級装置は、流路上面及び底面近傍に、１０μｍの目開きを有する開口が２層形成されている。
図１７に示す分級装置は、微小流路がアルキメデスの螺旋形状となっている。分級装置の特性値を以下の表に示す。なお、前記流路は
ｒ[μｍ]＝３５θ[rad]＋１００[μｍ]
を満たす。

実施例３における分級装置のディーン数（平均）は、３９．２である。

図１７に示す分級装置の最外層の微小流路の遠心方向内側に、インフルエンザウィルスを含むヒト血液を送流した。なお、本実施例において、全体の構成は図１９のようになっている。
本実施例では、悪性のウィルスに犯されたヒトの血液中にＴｉＯ₂光触媒を投入し、ウィルスの不活性化を行うとともに、その触媒粒子を回収するものである。
血液サンプルとＴｉＯ₂を十分に撹拌後、ポンプを用いてマイクロミキサーに送液し、マイクロミキサーで混合を行う。血液とＴｉＯ₂の混合液を、ＴｉＯ₂微粒子が活性であり、血液が凝固しにくい２５℃にヒータで保ち、送液を行った。次に、ニードル付きの透明流路を送液すると同時に、照明（蛍光灯）による光照射を行った。これにより、ＴｉＯ₂微粒子の光触媒効果により、血液中のウィルスを不活性化する。
次に、図１７に示す分級装置に送液し、ＴｉＯ₂の分離を行うものである。
本実施例においては、最内の微小流路の、隔壁で仕切られた遠心方向内側の流路に血液及びＴｉＯ₂を含むサンプルＳ₁を送液した。また、最外の流路の遠心方向内側の流路及び遠心方向外側の流路から、それぞれ排出液（Ｔ₁及びＴ₂）を回収した。
また、比較例３として、隔壁を設けていない分級装置を使用した以外は、実施例３と同様にして分級を行い、排出液Ｔ₁及びＴ₂を回収した。

図２０には、分級装置に送液した原液、実施例３及び比較例３において、最外の微小流路の遠心方向外側の微小流路から回収した排出液Ｔ₂の粒子分散状態の測定結果を示す。
また、実施例３及び比較例３における分離率を以下の表に示す。
なお、分離率とは、分級により除去できた個数の割合（％）である。

実施例３の分級装置は、比較例３の分級装置に比べて、分離率が高く、また、図２０の結果から、分離能力は５．４倍に上昇していた。
このように、本実施態様の分離装置によれば、高い分級効率を得ることができた。
また、１２時間の連続運転を行っても、目詰まりを生じることなく、連続処理が可能であった。
