EP3001430A1 - Überspannungsableitvorrichtung - Google Patents

Überspannungsableitvorrichtung Download PDF

Info

Publication number
EP3001430A1
EP3001430A1 EP14186804.2A EP14186804A EP3001430A1 EP 3001430 A1 EP3001430 A1 EP 3001430A1 EP 14186804 A EP14186804 A EP 14186804A EP 3001430 A1 EP3001430 A1 EP 3001430A1
Authority
EP
European Patent Office
Prior art keywords
housing
impedance element
voltage
contact piece
separation
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Withdrawn
Application number
EP14186804.2A
Other languages
English (en)
French (fr)
Inventor
Ralf Beuting
Regina GRÜNWALD
Reinhard GÖHLER
Lars Klingbeil
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Siemens AG
Siemens Corp
Original Assignee
Siemens AG
Siemens Corp
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Siemens AG, Siemens Corp filed Critical Siemens AG
Priority to EP14186804.2A priority Critical patent/EP3001430A1/de
Publication of EP3001430A1 publication Critical patent/EP3001430A1/de
Withdrawn legal-status Critical Current

Links

Images

Classifications

    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01C—RESISTORS
    • H01C7/00—Non-adjustable resistors formed as one or more layers or coatings; Non-adjustable resistors made from powdered conducting material or powdered semi-conducting material with or without insulating material
    • H01C7/10—Non-adjustable resistors formed as one or more layers or coatings; Non-adjustable resistors made from powdered conducting material or powdered semi-conducting material with or without insulating material voltage responsive, i.e. varistors
    • H01C7/12—Overvoltage protection resistors; Arresters
    • H01C7/126—Means for protecting against excessive pressure or for disconnecting in case of failure
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01H—ELECTRIC SWITCHES; RELAYS; SELECTORS; EMERGENCY PROTECTIVE DEVICES
    • H01H3/00—Mechanisms for operating contacts
    • H01H3/32—Driving mechanisms, i.e. for transmitting driving force to the contacts
    • H01H3/40—Driving mechanisms, i.e. for transmitting driving force to the contacts using friction, toothed, or screw-and-nut gearing
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01T—SPARK GAPS; OVERVOLTAGE ARRESTERS USING SPARK GAPS; SPARKING PLUGS; CORONA DEVICES; GENERATING IONS TO BE INTRODUCED INTO NON-ENCLOSED GASES
    • H01T1/00—Details of spark gaps
    • H01T1/14—Means structurally associated with spark gap for protecting it against overload or for disconnecting it in case of failure
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01T—SPARK GAPS; OVERVOLTAGE ARRESTERS USING SPARK GAPS; SPARKING PLUGS; CORONA DEVICES; GENERATING IONS TO BE INTRODUCED INTO NON-ENCLOSED GASES
    • H01T4/00—Overvoltage arresters using spark gaps
    • H01T4/04—Housings
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01T—SPARK GAPS; OVERVOLTAGE ARRESTERS USING SPARK GAPS; SPARKING PLUGS; CORONA DEVICES; GENERATING IONS TO BE INTRODUCED INTO NON-ENCLOSED GASES
    • H01T4/00—Overvoltage arresters using spark gaps
    • H01T4/16—Overvoltage arresters using spark gaps having a plurality of gaps arranged in series
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01H—ELECTRIC SWITCHES; RELAYS; SELECTORS; EMERGENCY PROTECTIVE DEVICES
    • H01H3/00—Mechanisms for operating contacts
    • H01H3/32—Driving mechanisms, i.e. for transmitting driving force to the contacts
    • H01H3/40—Driving mechanisms, i.e. for transmitting driving force to the contacts using friction, toothed, or screw-and-nut gearing
    • H01H2003/405—Driving mechanisms, i.e. for transmitting driving force to the contacts using friction, toothed, or screw-and-nut gearing using a walking nut
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01H—ELECTRIC SWITCHES; RELAYS; SELECTORS; EMERGENCY PROTECTIVE DEVICES
    • H01H3/00—Mechanisms for operating contacts
    • H01H3/02—Operating parts, i.e. for operating driving mechanism by a mechanical force external to the switch
    • H01H3/0213—Combined operation of electric switch and variable impedance, e.g. resistor, capacitor

Definitions

  • the invention relates to a Studentsnapssableitvortechnisch having a Ableitstrombahn which has a voltage-side terminal and a ground-side terminal, wherein in the Ableitstrombahn a switchable separation path of a disconnecting switching device is arranged.
  • Such Matternapssableitvoriques is for example from the published patent application DE 10 2012 217 310 A1 known.
  • the local overvoltage discharge device is equipped with a discharge flow path, which extends from a voltage-side connection to a ground-side connection.
  • a switchable separation path of a separation switching device is arranged in the Ableitstrombahn. It is provided in the known Kochnapssableitvortechnik to arrange a plurality of Ableitstrombahnen parallel within a housing. The multiple leakage current paths can be separated via a respective separation path. It is provided that switching contact pieces of the separation sections in valve bodies of Ableitstrombahnen are movably guided via a centrally arranged between the individual Ableitstrombahnen mechanism.
  • an object of the invention to provide an overvoltage diverting device, which allows a simplified operation of a switchable separation path of a disconnecting switching device in a Ableitstrombahn.
  • the object is achieved in an overvoltage diverting device of the type mentioned above in that the isolating distance is arranged on the ground-side terminal.
  • Surge arresters are used to reduce overvoltages in electrical systems.
  • overvoltages may occur which in some cases significantly exceed the rated voltages. For example, this can occur by switching action within electric power transmission networks.
  • overvoltage can also occur due to external influences. For example, it may happen that lightning strikes lead to voltage increases in electrical power transmission lines of electric power transmission networks.
  • Overvoltage diverters are devices for protecting electrical power transmission equipment from overvoltages. Upon occurrence of voltages exceeding a threshold, a leakage current path is formed to dissipate the overvoltages by flowing a ground fault current through a temporarily formed ground fault path.
  • the overvoltage discharge devices preferably operate in an automated manner, so that when an overvoltage limit is reached, an earth fault path controlled by the discharge current path is switched through. After a reduction of the overvoltage, e.g. Upon reaching a rated voltage or a limit, the Ableitstrombahn is automatically interrupted to resume normal operation of the electric power transmission network can. Accordingly, the Ableitstrombahn a surge arrester is preferably switched on or off voltage-dependent.
  • a separation path of a disconnecting switch By means of a separation path of a disconnecting switch is given the opportunity to take the surge arrester temporarily out of service, so that, for example, at Tests an undesirable response of the surge arrester counteracted.
  • the operating state of the surge arrester device can be restored by means of the disconnecting switching device.
  • the separation distance of the disconnecting device is closed.
  • a current limiting impedance element may be located, which limits an undesirable increase in a leakage current or in particular voltage-dependent switching the Ableitstrombahn makes (voltage-dependent impedance element).
  • such an impedance element may be a level spark gap or else a varistor, in particular a metal oxide varistor.
  • the separation distance By arranging the separation distance at the ground-side connection of the Ableitstrombahn, ie in particular between a ground-side terminal and an existing possibly in the Ableitstrombahn current limiting impedance element, the possibility exists in the immediate vicinity of the ground potential (earth connection point) pressing the separation distance and an arrangement of Disconnecting device to make.
  • This can also be a provision of extensive actuation means which have to bridge electrical differences isolated electrically, are dispensed with.
  • the high and high voltage range in which correspondingly large impact widths would have to be bridged by means of the actuating means, can be dispensed with costly actuating means.
  • Due to the earth-side arrangement of the separation section controls or control means can be moved near the earth.
  • the disconnecting switching device is arranged away from live parts in the operating state (eg voltage-side connection of the leakage current path) of the surge arrester device. Simplified accordingly the design of the separation switching device can be made.
  • the earth-side connection is the connection to a discharge flow path, which leads to ground potential and allows a leakage current to be conducted into a ground potential
  • the voltage-side connection of the discharge flow path is that connection which, in the operating state, carries an electrical potential.
  • a voltage drop Between the voltage-side terminal and the ground-side terminal is thus a voltage drop, which drops, for example, a current limiting, in particular voltage-dependent impedance element.
  • this potential separation can be resolved, for example, by changing the electrical behavior of a particular voltage-dependent impedance element in the Ableitstrombahn, so that, driven by the potential difference, via the Ableitstrombahn by the impedance element and the closed separation line a leakage current flows against ground potential ,
  • a further advantageous embodiment can provide that the leakage current path has a current limiting, in particular voltage-dependent impedance element, which is arranged with the separation distance within a housing.
  • a housing makes it possible to arrange a current-limiting, in particular voltage-dependent impedance element within a protected space.
  • the immediate access to the impedance element is difficult, whereby its electrical properties are protected from external influence, for example by mechanical effects.
  • an overvoltage diverting device can be created, which can be designed to save space.
  • the separation path and the impedance element can be arranged adjacent to each other.
  • the dielectric configuration thereof can be carried out in a simplified manner.
  • the housing may be designed as a fluid-tight housing, so that penetration or escape of fluids into or out of the housing is prevented.
  • This makes it possible to fill the housing with an electrically insulating fluid, which is different from a fluid which can surround the housing.
  • the housing may be configured as a pressure vessel, so that in the interior of the housing can also prevail deviating from the environment pressure.
  • the housing can act as a pressure-resistant barrier, which withstands a differential pressure between the inside and outside of the housing.
  • the interior of the housing can be placed under pressure, so that contamination of a leakage of the housing is prevented by inflow of a fluid.
  • the electrical strength of a fluid can be further enhanced by pressurization. This helps to form compact surge arresters.
  • electrically insulating fluids are preferably electrically insulating gases and gas mixtures with SF 6 , N 2 , CO 2 , etc. usable.
  • an impedance element for example, a so-called varistor is suitable, which changes its impedance behavior (resistance behavior) as a function of a voltage. It is thus possible, for example, for the rated voltage in the electric power transmission network to be monitored by the surge arrester to have a very high impedance (preferably approaching infinity) so that only a leakage current flows through the impedance element.
  • An earth fault current path between a phase conductor of the electric power transmission network and earth potential via the Ableitstrombahn is interrupted.
  • the impedance of the impedance element can break down (as close to zero as possible), so that a low-impedance ground fault current path of a phase conductor of the electric power transmission system given to ground potential via the Ableitstrombahn. This reduces the voltage on the phase conductor protected by the surge arrester.
  • the impedance behavior of the impedance element is reversed and high-impedance behavior occurs again.
  • the discharge flow path again allows only a leakage current to pass.
  • the separation path of the disconnecting device is closed. So there is a voltage drop across the impedance element.
  • a further advantageous embodiment can provide that the current limiting impedance element is supported electrically isolated on the housing.
  • an electrically insulated supporting the current limiting impedance element makes it possible for the housing various materials, for example, to use electrically conductive materials.
  • the impedance element can be arranged electrically isolated relative to the housing, wherein the housing allows stabilization of the impedance element or a positioning of the impedance element in its interior.
  • An electrically insulated support prevents short-circuiting of the discharge flow path via the housing.
  • an electrically insulated support can be provided to surround the impedance element or also the electrically insulating support provided for supporting with an electrically insulating fluid, so that only a solid insulation is required at the impedance element in order to support it or to hold holding forces. Regions of the impedance element that are kept free of mechanical stress may be isolated by an electrically insulating fluid.
  • the housing itself acts at least partially electrically insulating, so that the current limiting impedance element can abut an electrically insulating portion of the housing.
  • the housing is at least partially electrically conductive, so that the impedance element struck with the interposition of an electrically insulating support means, for example, also on electrically conductive areas of the housing and supported or supported.
  • a further advantageous embodiment can provide that an electrically insulating support device for supporting the impedance element spans the separation path of the disconnecting switching device.
  • an overstretching of the separation path by an electrically insulating support means makes it possible, on the one hand, to support the impedance element in an electrically insulated manner. Due to the electrically insulating properties of the support means, a separation of the impedance element from deviating electrical potentials can be ensured. If the separation section is now spanned by means of the electrically insulating support device, the separation section itself can be mechanically stabilized by the support device. Furthermore, the electrically insulating support device can cause electrical isolation of the separation path.
  • the electrically insulating support device may constitute a barrier on the separation path, so that, for example, access to the separation path is mechanically impeded, wherein this mechanical barrier may also have electrically insulating properties.
  • the electrically insulating support means may, for example, the separation distance surrounded like a cage.
  • the electrically insulating support means may surround the separation section in the manner of a hollow cylinder.
  • a further advantageous embodiment can provide that a drive device for actuating the separation distance is arranged outside the housing.
  • a drive device is arranged outside the housing, it is possible to position the drive device outside the structure of the housing intended for electrical isolation purposes. For example, it is possible in a simplified manner to arrange separated from live parts, for example drive motors, hand cranks or other actuating means for forming a drive device. This is independent of the switching position of the separation distance from the outside an operation of the disconnecting switching device of the surge arrester possible. Thus, a rapid switching of the separation distance is made possible, especially during tests, so that various test situations can be produced.
  • a further advantageous embodiment can provide that the disconnecting switching device has a displaceably mounted switching contact piece.
  • a displaceably mounted switching contact piece has the possibility to form a robust separation path.
  • a linear displacement of the switching contact piece can be made, for example, by a drive device arranged outside the housing.
  • the linear displacement of the switching contact piece may preferably be provided in the direction of the bolt longitudinal axis.
  • the bolt longitudinal axis coincides with the cylinder axis.
  • a displaceable switching contact piece allow a simple contacting of the switching contact piece with ground potential or with a mating contact. So z. B. bushing-shaped contacting means are used, in which or through which the switching contact piece is guided or passed therethrough.
  • a further advantageous embodiment may provide that the separation path, in particular the switching contact piece, is encompassed by the support means.
  • An encompassing of the separation path, in particular of the switching contact piece by means of the support means may for example be in the form of a cage or a hollow cylinder, so that the separation distance / the switching contact piece is surrounded by the support means and is given a mechanical protection in radial directions.
  • an areal barrier is additionally provided which additionally makes radial access to the separation path / switching contact piece more difficult.
  • a planar barrier for example, a specific fluid flow within a housing can be supported.
  • a further advantageous embodiment can provide that the support means presses a multipart, in particular stack-shaped impedance element.
  • An impedance element may for example be constructed in several parts, for example, arranged between valve bodies Blocks are stacked on one another, wherein for the production of low-impedance contact resistances between the individual blocks, a compression of the same to form a rigid-angle impedance element, which can be easily inserted into a Ableitstrombahn inserted can be provided.
  • the support means may thus provide a force for clamping the stack of impedance elements.
  • the stack-shaped impedance element essentially has a rotationally symmetrical structure, wherein a switching contact piece is displaceably mounted in the direction of the axis of rotation of the impedance element.
  • the support device can serve for an electrically insulating support of the impedance element.
  • a further advantageous embodiment may provide that the separation switching device passes through an electrically conductive portion of a housing.
  • a disconnecting switching device further comprises a kinematic chain in order to transmit a movement from a drive device to the movable switching contact piece.
  • the kinematic chain and / or the movable switching contact piece can pass through an electrically conductive portion of a housing.
  • This has the advantage that a ground potential leading housing / section of a housing can at least partially cause a dielectric shielding of areas of the disconnecting switching device.
  • the switching contact piece may preferably be contacted permanently with the electrically conductive section of the housing, wherein the electrically conductive section may, for example, carry ground potential.
  • the electrically conductive section may, for example, carry ground potential.
  • the electrically conductive portion of a housing may be a flange cap which closes a flange of a housing.
  • a flange may be arranged on a tubular housing, wherein the flange cover an end opening of the tubular Housing closes.
  • an electrically insulating portion is provided, which also closes the tubular housing frontally. This front-side closure of the housing can be effected, for example, by a so-called disk insulator, so that a contacting of the outflow flow path at its voltage-side connection can be carried out through a wall of the housing.
  • a further advantageous embodiment can provide that the switching contact piece is contacted with the electrically conductive portion of the housing.
  • An electrical contacting of the switching contact piece with the electrically conductive portion of the housing has the advantage that in a simple manner in the vicinity of the switching contact piece a ground potential transfer can be made to the same. A time-consuming supply of a ground potential to the switching contact piece is eliminated.
  • the switching contact piece itself can at least partially enforce or at least partially protrude into the electrically conductive portion of the housing, so that the possibility exists, for example, to arrange a sliding contact between switching contact piece and electrically conductive portion in a bolt-shaped configuration of a switching contact piece.
  • electrical contacting of the switching contact piece with the electrically conductive section of the housing takes place by means of a flexible conductor cable.

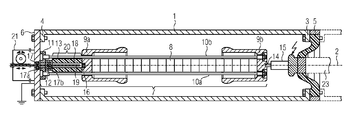

  • the overvoltage diverting device shown in the figure has a housing 1.
  • the housing 1 is formed in the present case substantially rotationally symmetrical to a rotational axis 2.
  • the rotation axis 2 forms a longitudinal axis of the housing 1.
  • the housing 1 has a substantially tubular base body.
  • the housing 1 is formed on the shell side of an electrically conductive material, in particular a metal.
  • On the front side a voltage-side flange 3 and a ground-side flange 4 is arranged on the main body of the housing 1.
  • the voltage-side flange 3 is closed in a fluid-tight manner with a so-called disk insulator 5.
  • the ground-side flange 4 is closed fluid-tight with a flange cover 6.
  • the flange cover 6 is made of an electrically conductive material, such as a metal.
  • the flange 6 and the main body of the housing 1 are each subjected to ground potential.
  • the flange cover 6 and the main body of the housing 1 are contacted with each other in an electrically conductive manner.
  • the main body of the housing 1 and the disc insulator 5 and the flange 6 are designed fluid-tight and flanged fluid-tight, so that the interior of the housing 1 is hermetically sealed.
  • the housing 1 forms a pressure vessel, wherein the interior of the housing 1 can be filled with a fluid which is under pressure, so that the housing 1 can withstand a pressure difference between the interior of the housing 1 and the exterior of the housing 1.
  • a discharge flow path 7 is arranged in the interior of the surge arrester.
  • the leakage current path 7 has a voltage-dependent impedance element 8.
  • the voltage-dependent impedance element 8 has a plurality of cylindrical metal oxide blocks pressed against one another on the end side, so that the impedance element 8 is a stack-shaped impedance element 8.
  • a first (earth-side) and a second (voltage-side) fitting body 9a, 9b are arranged at the end of the impedance element 8.
  • the fitting bodies 9a, 9b receive the voltage-dependent impedance element 8 between stop surfaces.
  • the fitting body 9a, 9b are pressed against each other by an external force with the interposition of the impedance element 8.
  • the fitting bodies 9a, 9b pass through a plurality of clamping elements 10a, 10b distributed on the circumference of the voltage-dependent impedance element 8.
  • the bracing elements 10a, 10b are designed to be electrically insulating, so that short-circuiting of the voltage-dependent impedance element 8 is prevented.
  • the bracing elements 10a, 10b are inserted at the voltage-side armature body 9a in through recesses, which are aligned substantially parallel to the axis of rotation 2.
  • the earth-side fitting body 9a is passed by the bracing elements 10a, 10b.
  • the earth-side ends of the bracing elements 10a, 10b are fixed in a pressing body 11.
  • the pressing body 11 has flared recesses on whose shoulders clamping sleeves of the Verspannement 10 a, 10 b engage, so that the Anpress stresses 11 can be pulled in the direction of the axis of rotation 2 on the ground-side fitting body 9 a.
  • the pressing body 11 is formed electrically conductive and electrically conductively connected to the flange cover 6.
  • the contact body 11 is provided with a contact pressure ring 12.
  • the contact pressure ring 12 transmits a force action of the pressing body 11 in the direction of the impedance element 8 on an electrically insulating support means 13.
  • the electrically insulating support means 13 is designed in the present case in the form of an electrically insulating hollow cylinder with annular cross-section.
  • the one end of the support means 13 abuts the pressure ring 12.
  • the other end face abuts the earth-side fitting body 9a.
  • the rigid-angle Ableitstrombahn 7 is equipped with a contact socket 14 centrally on the voltage-side fitting body 9b.
  • a contact socket 14 projects a voltage terminal 15, which is connected to a fluid-tight manner in the disc insulator 5 embedded conductor portion, so that outside the housing 1, an electrical connection of the Ableitstrombahn 7 is possible.
  • the discharge flow path 7 is supported on the flange cover 6 and on the voltage connection 15.
  • a further contact socket 16 is arranged at the ground-side fitting body 9a.
  • the further contact socket 16 is arranged centrally on the earth-side fitting body 9a and protrudes with its socket opening in the direction of the flange 6.
  • the flange 6 passes through a recess 17.
  • the recess 17 is coaxial with the axis of rotation 2 and aligned with the contact socket 16.
  • a form-complementary recess 17a, 17b is respectively arranged in the pressing body 11 and in the pressing ring 12.
  • In the form-complementary recess 17b of the contact pressure ring 12 opens a channel 18 of the support means 13.
  • a switching contact piece 19 projects into it.
  • the switching contact piece 19 is formed here bolt-shaped.
  • the switching contact piece 19 is part of a disconnecting switching device whose separating section 20 is part of a discharge flow path 7. in the disconnected state, the switching contact piece 19 is completely moved out of the channel 18 of the support means 13 out and it is located in the dielectrically shielding shadow of the recess 17 and the shape-complementary recess 17a, 17b. In the contacted state, the switching contact piece 19 is retracted into the contact socket 16 on the earth-side fitting body 9a.
  • FIG. 1 shows an intermediate position of the switching contact piece 19 between contacting with the ground-side fitting body 9a and a position of the switching contact piece 19 in the dielectric shield shadow of the recess 17 or the shape-complementary recess 17a, 17b.
  • a drive device 21 is provided for driving the switching contact piece 19.
  • the drive device 21 is here exemplified with a rotatable pinion, which engages in a rack-like profiling of the switching contact piece 19.
  • a rotary movement is converted into an axial movement of the bolt-shaped contact piece 19 in the direction of the axis of rotation 2.
  • a circumferential groove is introduced on the inner shell side, which opens in the direction of the recess 17 passing through switching contact piece 19.
  • a sealing element is used, which constitutes a fluid-tight transition between the flange 6 and the switching contact piece 19.
  • a further groove is inserted on the inner shell side.
  • an electrical contacting element is introduced, which enables a sliding contact arrangement between the switching contact piece 19 and the pressure ring 12.
  • About the electrical contacting element in the pressure ring 12 and the Anpress stresses 11 is an electrical contact of the Switching contact piece 19 with the ground potential of the flange 6 ensured. Regardless of the switching position of the switching contact piece 19, a permanent potential application between the flange 6 and the switching contact piece 19 is given.
  • the surge arrester for example, to a gas-insulated switchgear and form a gas-insulated drainage path 7, which is located between a phase conductor 23, which is electrically isolated within the gas-insulated switchgear, and a ground potential.
  • the voltage applied to the phase conductor 23 there is a switching of the impedance behavior of the voltage-dependent impedance element 8.
  • the Ableitstrompfad 7 receives a low-impedance behavior, whereby a low-impedance current path is formed between the phase conductor 23 and ground potential. With a flow of an earth fault current, a reduction of an overvoltage on the phase conductor 23 is connected. With a falling below a limit value of the voltage, the impedance behavior of the voltage-dependent impedance element 8 reverses and the leakage current path 7 receives a high-impedance behavior, so that a current flow to earth potential of 0 possible to record. As a rule, a leakage current via the Ableitstrombahn 7 in the direction of earth potential flow. The separating section 20 of the disconnecting switching device is closed during normal operation.

Landscapes

  • Engineering & Computer Science (AREA)
  • Microelectronics & Electronic Packaging (AREA)
  • Physics & Mathematics (AREA)
  • Electromagnetism (AREA)
  • Emergency Protection Circuit Devices (AREA)

Abstract

Eine Überspannungsableitvorrichtung weist eine Ableitstrombahn (7) auf, welche einen spannungsseitigen Anschluss sowie einen erdseitigen Anschluss aufweist. Die Ableitstrombahn (7) weist eine Trennstrecke (20) einer Trennschalteinrichtung auf. Die Trennstrecke (20) ist am erdseitigen Anschluss der Ableitstrombahn (7) angeordnet.

Description

  • Die Erfindung betrifft eine Überspannungsableitvorrichtung aufweisend eine Ableitstrombahn, welche einen spannungsseitigen Anschluss und einen erdseitigen Anschluss aufweist, wobei in der Ableitstrombahn eine schaltbare Trennstrecke einer Trennschalteinrichtung angeordnet ist.
  • Eine derartige Überspannungsableitvorrichtung ist beispielsweise aus der Offenlegungsschrift DE 10 2012 217 310 A1 bekannt. Die dortige Überspannungsableitvorrichtung ist mit einer Ableitstrombahn ausgestattet, welche sich von einem spannungsseitigen Anschluss zu einem erdseitigen Anschluss erstreckt. In der Ableitstrombahn ist eine schaltbare Trennstrecke einer Trennschalteinrichtung angeordnet. Dabei ist bei der bekannten Überspannungsableitvorrichtung vorgesehen, mehrere Ableitstrombahnen parallel innerhalb eines Gehäuses anzuordnen. Die mehreren Ableitstrombahnen können über jeweils eine Trennstrecke abgetrennt werden. Dabei ist vorgesehen, dass über eine zentrisch zwischen den einzelnen Ableitstrombahnen angeordnete Mechanik Schaltkontaktstücke der Trennstrecken in Armaturkörpern der Ableitstrombahnen bewegbar geführt sind. Zur Betätigung der Schaltkontaktstücke sind die Ableitstrombahnen auf nahezu ihrer gesamten Länge von einem Betätigungselement überbrückt. Ein Betätigungselement darf einerseits die elektrischen Eigenschaften der Ableitstrombahn möglichst nicht beeinflussen. Zum anderen muss die mechanische Stabilität dieses Betätigungselementes gewährleistet sein. Entsprechend ergibt sich eine aufwändige Konstruktion zum Betätigen einer schaltbaren Trennstrecke an der bekannten Überspannungsableitvorrichtung.
  • Somit ergibt sich als Aufgabe der Erfindung, eine Überspannungsableitvorrichtung anzugeben, welche eine vereinfachte Betätigung einer schaltbaren Trennstrecke einer Trennschalteinrichtung in einer Ableitstrombahn ermöglicht. Erfindungsgemäß wird die Aufgabe dadurch bei einer Überspannungsableitvorrichtung der eingangs genannten Art dadurch gelöst, dass die Trennstrecke am erdseitigen Anschluss angeordnet ist.
  • Überspannungsableitvorrichtungen sind eingesetzt, um Überspannungen in elektrischen Systemen abzubauen. Insbesondere in Elektroenergieübertragungsnetzen kann es zum Auftreten von Überspannungen kommen, welche die Bemessungsspannungen teilweise deutlich übersteigen. Beispielsweise kann dies durch Schalthandlung innerhalb von Elektroenergieübertragungsnetzen auftreten. Eine Überspannung kann jedoch auch durch äußere Beeinflussungen auftreten. So kann es beispielsweise vorkommen, dass Blitzeinschläge zu Spannungserhöhungen in Elektroenergieübertragungsleitungen von Elektroenergieübertragungsnetzen führen.
  • Überspannungsableitvorrichtungen sind Vorrichtungen zum Schützen von Elektroenergieübertragungseinrichtungen vor Überspannungen. Bei einem Auftreten von Spannungen, welche über einem Grenzwert liegen, wird ein Ableitstrompfad ausgebildet, um die Überspannungen durch Fließen eines Erdschlussstromes über eine zeitweilig ausgebildete Erdschlussbahn abzubauen. Bevorzugt arbeiten die Überspannungsableitvorrichtungen automatisiert, so dass bei Erreichen eines Grenzwertes einer Überspannung eine Erdschlussbahn gesteuert über die Ableitstrombahn durchgeschaltet wird. Nach einer Reduktion der Überspannung, z.B. mit Erreichen einer Bemessungsspannung oder eines Grenzwertes, wird die Ableitstrombahn automatisiert unterbrochen, um einen Regelbetrieb des Elektroenergieübertragungsnetzes wieder aufnehmen zu können. Entsprechend wird die Ableitstrombahn eines Überspannungsableiters bevorzugt spannungsabhängig zu- bzw. abgeschaltet.
  • Mittels einer Trennstrecke einer Trennschalteinrichtung ist die Möglichkeit gegeben, die Überspannungsableitvorrichtung zeitweise außer Betrieb zu nehmen, so dass beispielsweise bei Prüfungen einem unerwünschten Ansprechen der Überspannungsableitvorrichtung entgegengewirkt ist. So ist es beispielsweise möglich, in dem durch die Überspannungsableitvorrichtung geschützten Bereich eines Elektroenergieübertragungsnetzes gezielt Störsituationen (z.B. Überspannungen) zu Prüfzwecken hervorzurufen. Nach Beendigung der Prüfung kann mittels der Trennschaltvorrichtung wieder der Betriebszustand der Überspannungsableitvorrichtung hergestellt werden. Im Betriebszustand ist die Trennstrecke der Trennschalteinrichtung geschlossen. In der Ableitstrombahn kann sich beispielsweise ein Strom begrenzendes Impedanzelement befinden, welches einen unerwünschten Anstieg eines Ableitstromes begrenzt bzw. insbesondere spannungsabhängig ein Schalten der Ableitstrombahn vornimmt (spannungsabhängiges Impedanzelement). Beispielsweise kann ein derartiges Impedanzelement eine Pegelfunkenstrecke oder auch ein Varistor, insbesondere ein Metalloxidvaristor, sein.
  • Durch ein Anordnen der Trennstrecke am erdseitigen Anschluss der Ableitstrombahn, d. h. insbesondere zwischen einem erdseitigen Anschluss und einem gegebenenfalls in der Ableitstrombahn vorhandenen Strom begrenzenden Impedanzelement, ist die Möglichkeit gegeben, in unmittelbarer Nähe zum Erdpotential (erdseitiger Anschlusspunkt) ein Betätigen der Trennstrecke sowie eine Anordnung der Trennschalteinrichtung vorzunehmen. Damit kann auch ein Vorsehen von umfangreichen Betätigungsmitteln, welche Spannungsdifferenzen elektrisch isoliert zu überbrücken haben, verzichtet werden. Insbesondere im Hoch- und Höchstspannungsbereich, in welchem entsprechend große Schlagweiten mittels der Betätigungsmittel zu überbrücken wären, kann so auf kostenintensive Betätigungsmittel verzichtet werden. Auf Grund der erdseitigen Anordnung der Trennstrecke können Bedienelemente bzw. Bedienmittel in Erdnähe verlagert werden. Somit ist die Trennschalteinrichtung entfernt von im Betriebszustand spannungsführenden Teilen (z. B. spannungsseitiger Anschluss der Ableitstrombahn) der Überspannungsableitvorrichtung angeordnet. Entsprechend vereinfacht kann die Ausgestaltung der Trennschalteinrichtung vorgenommen werden.
  • Der erdseitige Anschluss ist der Anschluss an einer Ableitstrombahn, welcher Erdpotential führt und einem Ableiten eines Ableitstromes in ein Erdpotential ermöglicht, wohingegen der spannungsseitige Anschluss der Ableitstrombahn derjenige Anschluss ist, welcher im Betriebszustand ein elektrisches Potential führt. Zwischen dem spannungsseitigen Anschluss und dem erdseitigen Anschluss stellt sich so ein Spannungsfall ein, welcher beispielsweise über einem Strom begrenzenden, insbesondere spannungsabhängigen Impedanzelement abfällt. Bei einem Überschreiten eines Grenzwertes oberhalb einer Bemessungsspannung kann diese Potentialtrennung beispielsweise durch Änderung des elektrischen Verhaltens eines insbesondere spannungsabhängigen Impedanzelementes in der Ableitstrombahn aufgelöst werden, so dass, getrieben durch die Potentialdifferenz, über die Ableitstrombahn durch das Impedanzelement und die geschlossene Trennstrecke ein Ableitstrom gegen Erdpotential fließt.
  • Eine weitere vorteilhafte Ausgestaltung kann vorsehen, dass die Ableitstrombahn ein Strom begrenzendes, insbesondere spannungsabhängiges Impedanzelement aufweist, welches mit der Trennstrecke innerhalb eines Gehäuses angeordnet ist.
  • Die Verwendung eines Gehäuses ermöglicht es, ein Strom begrenzendes, insbesondere spannungsabhängiges Impedanzelement innerhalb eines geschützten Raumes anzuordnen. Somit ist der unmittelbare Zugriff auf das Impedanzelement erschwert, wodurch dessen elektrische Eigenschaften vor äußerer Beeinflussung, beispielsweise durch mechanische Einwirkungen, geschützt sind. Durch eine Anordnung der Trennstrecke sowie des Impedanzelementes innerhalb eines Gehäuses, insbesondere innerhalb ein und desselben Gehäuses kann eine Überspannungsableitvorrichtung geschaffen werden, welche platzsparend ausgestaltet werden kann. So können die Trennstrecke und das Impedanzelement benachbart zueinander angeordnet werden. Auf Grund der erdseitigen Positionierung der Trennstrecke ist die dielektrische Gestaltung derselben in vereinfachter Weise ausführbar. Insbesondere kann das Gehäuse als fluiddichtes Gehäuse ausgeführt sein, so dass ein Eindringen bzw. Heraustreten von Fluiden in das bzw. aus dem Gehäuse verhindert ist. Dies ermöglicht es, das Gehäuse mit einem elektrisch isolierenden Fluid zu befüllen, welches verschieden ist von einem Fluid, welches das Gehäuse umgeben kann. Bevorzugt kann das Gehäuse als Druckbehälter ausgestaltet sein, so dass im Inneren des Gehäuses auch ein von der Umgebung abweichender Druck herrschen kann. Damit kann das Gehäuse als druckfeste Barriere wirken, welche einen Differenzdruck zwischen Innerem und Äußerem des Gehäuses standhält. Bevorzugt kann das Innere des Gehäuses unter Überdruck gesetzt werden, so dass bei einer Leckage des Gehäuses eine Verunreinigung durch Einströmen eines Fluides verhindert wird. Darüber hinaus kann die elektrische Festigkeit eines Fluids durch eine Druckbeaufschlagung zusätzlich verstärkt werden. Dies unterstützt die Ausbildung von kompakten Überspannungsableitvorrichtungen. Als elektrisch isolierende Fluide sind bevorzugt elektrisch isolierende Gase und Gasgemische mit SF6, N2, CO2 usw. verwendbar.
  • Als Impedanzelement eignet sich beispielsweise ein so genannter Varistor, welcher in Abhängigkeit einer Spannung sein Impedanzverhalten (Widerstandsverhalten) ändert. So ist es beispielsweise möglich, dass bei Bemessungsspannung im durch die Überspannungsableitvorrichtung zu überwachenden Elektroenergieübertragungsnetz das Impedanzelement eine sehr hohe Impedanz (möglichst gegen unendlich gehend) aufweist, so dass lediglich ein Leckagestrom durch das Impedanzelement fließt. Eine Erdschlussstrombahn zwischen einem Phasenleiter des Elektroenergieübertragungsnetzes und Erdpotential über die Ableitstrombahn ist so unterbrochen. Mit Überschreiten eines Grenzwertes einer Spannung, welcher bevorzugt oberhalb der Bemessungsspannung des Elektroenergieübertragungsnetzes liegen sollte, kann die Impedanz des Impedanzelementes einbrechen (möglichst gegen Null), so dass ein impedanzarmer Erdschlussstrompfad von einem Phasenleiter des Elektroenergieübertragungssystemes zu Erdpotential über die Ableitstrombahn gegeben ist. Dadurch reduziert sich die Spannung auf dem durch die Überspannungsableitvorrichtung geschützten Phasenleiter. Mit Unterschreiten eines Grenzwertes der Spannung schlägt das Impedanzverhalten des Impedanzelementes um und ein hochimpedantes Verhalten liegt wieder vor. Die Ableitstrombahn lässt wieder lediglich einen Leckagestrom passieren. Die Trennstrecke der Trennschalteinrichtung ist geschlossen. So ist ein Spannungsfall über dem Impedanzelement gegeben. Der Spannungsfall kann einer Steuerung der Impedanz des Impedanzelementes dienen. Ein spannungsabhängiges Impedanzelement wird auch als Varistor bezeichnet, wobei zur Ausgestaltung von leistungsstarken Varistoren beispielsweise Metalloxid eingesetzt wird. Beispielsweise kann eine Ableitstrombahn mehrere Metalloxidblöcke aufweisen, welche als Stapel das Impedanzelement ausbilden, wobei der Stapel möglichst geringe Überstandswiderstände zwischen den einzelnen Metalloxidblöcken aufweisen sollte.
  • Eine weitere vorteilhafte Ausgestaltung kann vorsehen, dass das Strom begrenzende Impedanzelement elektrisch isoliert am Gehäuse abgestützt ist.
  • Ein elektrisch isoliertes Abstützen des Strom begrenzenden Impedanzelementes ermöglicht es, für das Gehäuse verschiedenartige Materialien, beispielsweise auch elektrisch leitfähige Materialien einzusetzen. Damit kann das Impedanzelement relativ zum Gehäuse elektrisch isoliert angeordnet werden, wobei das Gehäuse eine Stabilisierung des Impedanzelementes bzw. eine Positionierung des Impedanzelementes in seinem Inneren ermöglicht. Ein elektrisch isoliertes Abstützen verhindert ein Kurzschließen der Ableitstrombahn über das Gehäuse. Beispielsweise kann ein elektrisch isoliertes Abstützen dazu vorgesehen sein, das Impedanzelement bzw. auch die zum Abstützen vorgesehene elektrisch isolierende Stützeinrichtung mit einem elektrisch isolierenden Fluid zu umspülen, so dass lediglich eine Feststoffisolation am Impedanzelement notwendig ist, um dieses zu stützen bzw. Haltekräfte aufzunehmen. Bereiche des Impedanzelementes, welche frei von mechanischen Belastungen gehalten sind, können durch ein elektrisch isolierendes Fluid isoliert sein.
  • Zur elektrisch isolierenden Stützung des Strom führenden Impedanzelementes kann vorgesehen sein, dass das Gehäuse selbst zumindest abschnittsweise elektrisch isolierend wirkt, so dass das Strom begrenzende Impedanzelement an einem elektrisch isolierenden Abschnitt des Gehäuses anliegen kann. Es kann jedoch auch vorgesehen sein, dass das Gehäuse zumindest abschnittsweise elektrisch leitend ausgebildet ist, so dass das Impedanzelement unter Zwischenlage einer elektrisch isolierenden Stützeinrichtung beispielsweise auch an elektrisch leitfähigen Bereichen des Gehäuses angeschlagen und über diese getragen bzw. gestützt ist.
  • Eine weitere vorteilhafte Ausgestaltung kann vorsehen, dass eine elektrisch isolierende Stützeinrichtung zum Stützen des Impedanzelementes die Trennstrecke der Trennschalteinrichtung überspannt.
  • Ein Überspannen der Trennstrecke durch eine elektrisch isolierende Stützeinrichtung ermöglicht es zum einen, das Impedanzelement elektrisch isoliert abzustützen. Auf Grund der elektrisch isolierenden Eigenschaften der Stützeinrichtung kann dabei eine Separierung des Impedanzelementes von abweichenden elektrischen Potentialen sichergestellt werden. Überspannt man nunmehr die Trennstrecke mittels der elektrisch isolierenden Stützeinrichtung, so kann die Trennstrecke selbst durch die Stützeinrichtung mechanisch stabilisiert werden. Des Weiteren kann die elektrisch isolierende Stützeinrichtung eine elektrische Isolation der Trennstrecke bewirken. Beispielsweise kann die elektrisch isolierende Stützeinrichtung eine Barriere an der Trennstrecke darstellen, so dass beispielsweise ein Zugang zu der Trennstrecke mechanisch erschwert wird, wobei diese mechanische Barriere auch elektrisch isolierende Eigenschaften aufweisen kann. Die elektrisch isolierende Stützeinrichtung kann die Trennstrecke beispielsweise käfigartig umgeben. Die elektrisch isolierende Stützeinrichtung kann die Trennstrecke nach Art eines Hohlzylinders umgreifen.
  • Eine weitere vorteilhafte Ausgestaltung kann vorsehen, dass eine Antriebsvorrichtung zum Betätigen der Trennstrecke außerhalb des Gehäuses angeordnet ist.
  • Ordnet man eine Antriebsvorrichtung außerhalb des Gehäuses an, so besteht die Möglichkeit, die Antriebseinrichtung außerhalb der zu elektrischen Isolationszwecken vorgesehenen Struktur des Gehäuses zu positionieren. So ist es beispielsweise vereinfacht möglich, separiert von spannungsführenden Teilen, beispielsweise Antriebsmotoren, Handkurbeln oder andere Betätigungsmittel zur Ausbildung einer Antriebsvorrichtung anzuordnen. Damit ist unabhängig von der Schaltstellung der Trennstrecke auch von außen eine Betätigung der Trennschalteinrichtung der Überspannungsableitvorrichtung möglich. Damit ist insbesondere bei Prüfungen ein rasches Schalten der Trennstrecke ermöglicht, so dass verschiedenartige Prüfsituationen hergestellt werden können.
  • Eine weitere vorteilhafte Ausgestaltung kann vorsehen, dass die Trennschalteinrichtung ein verschieblich gelagertes Schaltkontaktstück aufweist.
  • Ein verschieblich gelagertes Schaltkontaktstück weist die Möglichkeit auf, eine robuste Trennstrecke auszubilden. So ist es beispielsweise möglich, das Schaltkontaktstück bolzenförmig auszubilden, wobei das Schaltkontaktstück einen linearen Bewegungsweg durchlaufen kann. Eine lineare Verschiebung des Schaltkontaktstückes kann beispielsweise durch eine außerhalb des Gehäuses angeordnete Antriebsvorrichtung vorgenommen werden. Bei einer im Wesentlichen bolzenförmigen Ausgestaltung eines Schaltkontaktstückes kann die lineare Verschiebung des Schaltkontaktstückes bevorzugt in Richtung der Bolzenlängsachse vorgesehen sein. Bei einer Verwendung eines im Wesentlichen zylindrischen Schaltkontaktstückes fällt die Bolzenlängsachse mit der Zylinderachse zusammen. Weiterhin kann ein verschiebliches Schaltkontaktstück eine einfache Kontaktierung des Schaltkontaktstückes mit Erdpotential bzw. mit einem Gegenkontakt ermöglichen. So können z. B. buchsenförmige Kontaktierungsmittel eingesetzt werden, in welche bzw. durch welche das Schaltkontaktstück hineingeleitet bzw. hindurch geleitet wird.
  • Eine weitere vorteilhafte Ausgestaltung kann vorsehen, dass die Trennstrecke, insbesondere das Schaltkontaktstück, von der Stützeinrichtung umgriffen ist.
  • Ein Umgreifen der Trennstrecke, insbesondere des Schaltkontaktstückes mittels der Stützeinrichtung kann beispielsweise in Form eines Käfigs oder eines Hohlzylinders erfolgen, so dass die Trennstrecke/das Schaltkontaktstück von der Stützeinrichtung umgeben ist und in radiale Richtungen ein mechanischer Schutz gegeben ist. Nutzt man eine hohlzylindrische Stützeinrichtung, ist darüber hinaus eine flächige Barriere geschaffen, welche einen radialen Zugriff auf die Trennstrecke/das Schaltkontaktstück zusätzlich erschwert. Durch eine flächige Barriere kann beispielsweise eine bestimmte Fluidströmung innerhalb eines Gehäuses unterstützt werden. Eine Verwendung beispielsweise einer käfigartigen Stützeinrichtung, z. B. durch mehrere im Wesentlichen parallel ausgerichtete und um ein Schaltkontaktstück herum angeordnete stabförmige Elemente, ermöglicht es, den Zustand der Trennstrecke optisch in einfacher Weise erfassen zu können. Des Weiteren ist ein Umspülen des Schaltkontaktstückes und ein Durchfluten der Trennstrecke mittels elektrisch isolierendem Fluid in einfacher Weise ermöglicht.
  • Eine weitere vorteilhafte Ausgestaltung kann vorsehen, dass die Stützeinrichtung ein mehrteiliges, insbesondere stapelförmiges Impedanzelement verpresst.
  • Ein Impedanzelement kann beispielsweise mehrteilig aufgebaut sein, beispielsweise können zwischen Armaturkörpern angeordnete Blöcke aufeinander gestapelt werden, wobei zur Erzeugung von impedanzarmen Übergangswiderständen zwischen den einzelnen Blöcken ein Verpressen derselben zur Ausbildung eines winkelstarren Impedanzelementes, welches sich in eine Ableitstrombahn vereinfacht einfügen lässt, vorgesehen sein kann. Die Stützeinrichtung kann so zum einen eine Kraft zum Verspannen des Stapels von Impedanzelementen vermitteln. Beispielsweise kann vorgesehen sein, dass das stapelförmige Impedanzelement im Wesentlichen eine rotationssymmetrische Struktur aufweist, wobei ein Schaltkontaktstück in Richtung der Rotationsachse des Impedanzelementes verschiebbar gelagert ist. Des Weiteren kann die Stützeinrichtung einem elektrisch isolierenden Abstützen des Impedanzelementes dienen.
  • Eine weitere vorteilhafte Ausgestaltung kann vorsehen, dass die Trennschalteinrichtung einen elektrisch leitfähigen Abschnitt eines Gehäuses durchsetzt.
  • Neben der Trennstrecke weist eine Trennschalteinrichtung weiter eine kinematische Kette auf, um eine Bewegung von einer Antriebseinrichtung zu dem bewegbaren Schaltkontaktstück zu übertragen. Insbesondere die kinematische Kette und/oder das bewegbare Schaltkontaktstück können einen elektrisch leitfähigen Abschnitt eines Gehäuses durchsetzen. Dies weist den Vorteil auf, dass ein Erdpotential führendes Gehäuse/Abschnitt eines Gehäuses zumindest teilweise eine dielektrische Schirmung von Bereichen der Trennschalteinrichtung bewirken kann. Beispielsweise kann das Schaltkontaktstück bevorzugt dauerhaft mit dem elektrisch leitfähigen Abschnitt des Gehäuses kontaktiert sein, wobei der elektrisch leitfähige Abschnitt beispielsweise Erdpotential führen kann. So ist es möglich, eine erdseitige Kontaktierung des Schaltkontaktstückes über den elektrisch leitfähigen Abschnitt des Gehäuses vorzunehmen. Beispielsweise kann der elektrisch leitfähige Abschnitt eines Gehäuses ein Flanschdeckel sein, welcher einen Flansch eines Gehäuses verschließt. Beispielsweise kann ein Flansch an einem rohrförmigen Gehäuse angeordnet sein, wobei der Flanschdeckel eine stirnseitige Öffnung des rohrförmigen Gehäuses verschließt. Bei einer rohrförmigen Ausgestaltung des Gehäuses kann weiter vorgesehen sein, dass auf einer von dem elektrisch leitfähigen Flanschdeckel des Gehäuses abgewandten Seite ein elektrisch isolierender Abschnitt vorgesehen ist, welcher das rohrförmige Gehäuse ebenfalls stirnseitig verschließt. Dieser stirnseitige Verschluss des Gehäuses kann beispielsweise durch einen so genannten Scheibenisolator erfolgen, so dass eine Kontaktierung der Ableitstrombahn an seinem spannungsseitigen Anschluss durch eine Wandung des Gehäuses hindurch vorgenommen werden kann.
  • Eine weitere vorteilhafte Ausgestaltung kann vorsehen, dass das Schaltkontaktstück mit dem elektrisch leitfähigen Abschnitt des Gehäuses kontaktiert ist.
  • Eine elektrische Kontaktierung des Schaltkontaktstückes mit dem elektrisch leitfähigen Abschnitt des Gehäuses weist den Vorteil auf, dass in einfacher Weise in der Nähe des Schaltkontaktstückes eine Erdpotentialübertragung auf dasselbe vorgenommen werden kann. Ein aufwändiges Zuleiten eines Erdpotentials zum Schaltkontaktstück entfällt. Beispielsweise kann das Schaltkontaktstück selbst auch den elektrisch leitfähigen Abschnitt des Gehäuses zumindest teilweise durchsetzen bzw. zumindest teilweise in diesen hineinragen, so dass die Möglichkeit gegeben ist, beispielsweise bei einer bolzenförmigen Ausgestaltung eines Schaltkontaktstückes mantelseitig einen Gleitkontakt zwischen Schaltkontaktstück und elektrisch leitfähigem Abschnitt anzuordnen. Des Weiteren kann beispielsweise auch vorgesehen sein, dass mittels eines flexiblen Leiterseiles eine elektrische Kontaktierung des Schaltkontaktstückes mit dem elektrisch leitfähigen Abschnitt des Gehäuses erfolgt.
  • Im Folgenden wird ein Ausführungsbeispiel der Erfindung in einer Zeichnung gezeigt und nachfolgend näher beschrieben.
  • Dabei zeigt die
    • Figur 1
    eine Überspannungsableitvorrichtung im Schnitt.
  • Die in der Figur gezeigte Überspannungsableitvorrichtung weist ein Gehäuse 1 auf. Das Gehäuse 1 ist im vorliegenden Fall im Wesentlichen rotationssymmetrisch zu einer Rotationsachse 2 ausgeformt. Die Rotationsachse 2 bildet eine Längsachse des Gehäuses 1. Das Gehäuse 1 weist einen im Wesentlichen rohrförmigen Grundkörper auf. Das Gehäuse 1 ist mantelseitig aus einem elektrisch leitfähigen Material, insbesondere einem Metall, gebildet. Stirnseitig ist am Grundkörper des Gehäuses 1 ein spannungsseitiger Flansch 3 sowie ein erdseitiger Flansch 4 angeordnet. Der spannungsseitige Flansch 3 ist mit einem so genannten Scheibenisolator 5 fluiddicht verschlossen. Der erdseitige Flansch 4 ist mit einem Flanschdeckel 6 fluiddicht verschlossen. Der Flanschdeckel 6 ist aus einem elektrisch leitfähigen Material, beispielsweise einem Metall, gefertigt. Der Flanschdeckel 6 sowie der Grundkörper des Gehäuses 1 sind jeweils mit Erdpotential beaufschlagt. Dazu sind der Flanschdeckel 6 sowie der Grundkörper des Gehäuses 1 miteinander elektrisch leitend kontaktiert. Der Grundkörper des Gehäuses 1 sowie der Scheibenisolator 5 und der Flanschdeckel 6 sind fluiddicht ausgestaltet sowie fluiddicht verflanscht, so dass das Innere des Gehäuses 1 hermetisch abgeschlossen ist. Vorliegend bildet das Gehäuse 1 einen Druckbehälter aus, wobei das Innere des Gehäuses 1 mit einem Fluid befüllt werden kann, welches unter Überdruck steht, so dass das Gehäuse 1 einer Druckdifferenz zwischen dem Inneren des Gehäuses 1 sowie dem Äußeren des Gehäuses 1 widerstehen kann. Zentrisch zur Rotationsachse 2 ist im Inneren der Überspannungsableitvorrichtung eine Ableitstrombahn 7 angeordnet. Die Ableitstrombahn 7 weist ein spannungsabhängiges Impedanzelement 8 auf. Vorliegend weist das spannungsabhängige Impedanzelement 8 mehrere stirnseitig aneinander gepresste zylindrische Metalloxidblöcke auf, so dass das Impedanzelement 8 ein stapelförmiges Impedanzelement 8 ist. Um das mehrteilige Impedanzelement 8 zu einem winkelstarren Körper zusammen zu fügen, sind endseitig an dem Impedanzelement 8 ein erster (erdseitiger) sowie ein zweiter (spannungsseitiger) Armaturkörper 9a, 9b angeordnet. Die Armaturkörper 9a, 9b nehmen zwischen Anschlagflächen das spannungsabhängige Impedanzelement 8 auf. Die Armaturkörper 9a, 9b werden durch eine äußere Kraft unter Zwischenlage des Impedanzelementes 8 gegeneinander gepresst. Zur Aufbringung der Anpresskraft durchsetzen die Armaturkörper 9a, 9b mehrere am Umfang des spannungsabhängigen Impedanzelementes 8 verteilt angeordnete Verspannelemente 10a, 10b. Die Verspannelemente 10a, 10b sind elektrisch isolierend ausgestaltet, so dass ein Kurzschließen des spannungsabhängigen Impedanzelementes 8 verhindert ist. Die Verspannelemente 10a, 10b sind am spannungsseitigen Armaturkörper 9a in durchgehende Ausnehmungen eingelegt, welche im Wesentlichen parallel zur Rotationsachse 2 ausgerichtet sind. Der erdseitige Armaturkörper 9a wird von den Verspannelementen 10a, 10b passiert. Um eine Anpresskraft zu erzeugen, sind die erdseitigen Enden der Verspannelemente 10a, 10b in einem Anpresskörper 11 festgelegt. Der Anpresskörper 11 weist sich erweiternde Ausnehmungen auf, an deren Schultern Spannhülsen der Verspannelemente 10a, 10b eingreifen, so dass der Anpresskörper 11 in Richtung der Rotationsachse 2 auf den erdseitigen Armaturkörper 9a gezogen werden kann. Der Anpresskörper 11 ist elektrisch leitfähig ausgebildet und elektrisch leitend mit dem Flanschdeckel 6 verbunden. Um eine Kraft auf den erdseitigen Armaturkörper 9a aufbringen zu können, ist der Anpresskörper 11 mit einem Anpressring 12 versehen. Der Anpressring 12 überträgt eine Kraftwirkung des Anpresskörpers 11 in Richtung des Impedanzelementes 8 auf eine elektrisch isolierende Stützeinrichtung 13. Die elektrisch isolierende Stützeinrichtung 13 ist vorliegend in Form eines elektrisch isolierenden Hohlzylinders mit kreisringförmigem Querschnitt ausgeführt. Die eine Stirnseite der Stützeinrichtung 13 liegt am Anpressring 12 an. Die andere Stirnseite liegt am erdseitigen Armaturkörper 9a an. Bei einem Verspannen der am spannungsseitigen Ende mit Gewinden versehenen Verspannelemente 10a, 10b über Muttern, welche sich am spannungsseitigen Armaturkörper 9b abstützen, ist ein Zusammenziehen und beziehungsweise Verkürzen der Spannlänge der Verspannelemente 10a, 10b möglich, so dass der Anpresskörper 11 unter Zwischenlage des Anpressringes 12 sowie der Stützeinrichtung 13 den erdseitigen Armaturkörper 9a unter Zwischenlage des gestapelten spannungsabhängigen Impedanzelementes 8 gegen den spannungsseitigen Armaturkörper 9b presst. Durch Anziehen der Muttern auf den Gewindegängen der Verspannelemente 10a, 10b, welche sich am spannungsseitigen Armaturkörper 9b abstützen, kann so eine winkelstarre Ableitstrombahn 7 gebildet werden.
  • Die winkelstarre Ableitstrombahn 7 ist mit einer Kontaktbuchse 14 zentrisch am spannungsseitigen Armaturkörper 9b ausgestattet. In die Kontaktbuchse 14 ragt ein Spannungsanschluss 15, welcher mit einem fluiddicht in den Scheibenisolator 5 eingelagerten Leiterabschnitt verbunden ist, so dass außerhalb des Gehäuses 1 ein elektrischer Anschluss der Ableitstrombahn 7 möglich ist. Dazu stützt sich die Ableitstrombahn 7 am Flanschdeckel 6 und an dem Spannungsanschluss 15 ab.
  • Am erdseitigen Armaturkörper 9a, in einer der Stützeinrichtung 13 zugewandten Fläche, ist eine weitere Kontaktbuchse 16 angeordnet. Die weitere Kontaktbuchse 16 ist zentrisch am erdseitigen Armaturkörper 9a angeordnet und ragt mit ihrer Buchsenöffnung in Richtung des Flanschdeckels 6. Den Flanschdeckel 6 durchsetzt eine Ausnehmung 17. Die Ausnehmung 17 ist koaxial zur Rotationsachse 2 sowie fluchtend zur Kontaktbuchse 16 ausgerichtet. Fluchtend zur Ausnehmung 17 ist im Anpresskörper 11 sowie im Anpressring 12 jeweils eine formkomplementäre Ausnehmung 17a, 17b angeordnet. In der formkomplementären Ausnehmung 17b des Anpressringes 12 mündet ein Kanal 18 der Stützeinrichtung 13. In den Kanal 18, die Ausnehmung 17 sowie die formkomplementären Ausnehmungen 17a, 17b passierend, ragt ein Schaltkontaktstück 19 hinein. Das Schaltkontaktstück 19 ist vorliegend bolzenförmig ausgebildet. Das Schaltkontaktstück 19 ist Teil einer Trennschalteinrichtung, deren Trennstrecke 20 Teil einer Ableitstrombahn 7 ist. Im getrennten Zustand ist das Schaltkontaktstück 19 vollständig aus dem Kanal 18 der Stützeinrichtung 13 heraus bewegt und es befindet sich im dielektrisch schirmenden Schatten der Ausnehmung 17 beziehungsweise der formkomplementären Ausnehmung 17a, 17b. Im kontaktierten Zustand ist das Schaltkontaktstück 19 in die Kontaktbuchse 16 am erdseitigen Armaturkörper 9a eingefahren. Die Figur 1 zeigt eine Zwischenstellung des Schaltkontaktstückes 19 zwischen Kontaktierung mit dem erdseitigen Armaturkörper 9a sowie einer Lage des Schaltkontaktstückes 19 im dielektrischen Schirmschatten der Ausnehmung 17 beziehungsweise der formkomplementären Ausnehmung 17a, 17b. Zum Antreiben des Schaltkontaktstückes 19 ist eine Antriebseinrichtung 21 vorgesehen. Die Antriebseinrichtung 21 ist hier beispielhaft mit einem drehbaren Ritzel ausgestattet, welches in eine zahnstangenartige Profilierung des Schaltkontaktstückes 19 eingreift. Bei einer Rotation des Ritzels der Antriebseinrichtung 21 wird eine Drehbewegung in eine axiale Bewegung des bolzenförmigen Kontaktstückes 19 in Richtung der Rotationsachse 2 gewandelt.
  • In die Ausnehmung 17 des Flanschdeckels 6 ist innenmantelseitig eine umlaufende Nut eingebracht, welche sich in Richtung des die Ausnehmung 17 durchsetzenden Schaltkontaktstückes 19 öffnet. In diese Nut in der Ausnehmung 17 ist ein Dichtelement eingesetzt, welches einen fluiddichten Übergang zwischen dem Flanschdeckel 6 sowie dem Schaltkontaktstück 19 darstellt. Dadurch ist einem Verflüchtigen eines Fluides aus dem Inneren des Gehäuses 1 in die Umgebung sowie umgekehrt entgegen gewirkt.
  • Weiterhin ist in der formkomplementären Ausnehmung 17b des Anpressringes 12 eine weitere Nut innenmantelseitig eingebracht. In die weitere Nut der formkomplementären Ausnehmung 17b ist ein elektrisches Kontaktierungselement eingebracht, welches eine Gleitkontaktanordnung zwischen dem Schaltkontaktstück 19 sowie dem Anpressring 12 ermöglicht. Über das elektrische Kontaktierungselement im Anpressring 12 sowie den Anpresskörper 11 ist eine elektrische Kontaktierung des Schaltkontaktstückes 19 mit dem Erdpotential des Flanschdeckels 6 sichergestellt. Unabhängig von der Schaltstellung des Schaltkontaktstückes 19 ist eine dauerhafte Potentialbeaufschlagung zwischen dem Flanschdeckel 6 sowie dem Schaltkontaktstück 19 gegeben.
  • An dem spannungsseitigen Flansch 3 ist der das Gehäuse 1 fluiddicht verschließende Scheibenisolator 5 angeordnet. Weiter ist mit unterbrochener Volllinie dargestellt, dass sich an den spannungsseitigen Flansch 3 ein weiteres Gehäuse 22 unter Zwischenlage des Scheibenisolators 5 anschließen kann. Das weitere Gehäuse 22 nimmt in seinem Inneren einen Phasenleiter 23 auf, welcher dazu dient, ein elektrisches Potential über den fluiddicht im Scheibenisolator 5 eingelagerten Leiterabschnitt sowie den Spannungsanschluss 15 auf den spannungsseitigen Armaturkörper 11b und damit die Ableitstrombahn 7 spannungsseitig zu übertragen. Somit ist es möglich, die Überspannungsableitvorrichtung beispielsweise an eine gasisolierte Schaltanlage anzuschließen und eine gasisolierte Ableitstrombahn 7 auszubilden, welche sich zwischen einem Phasenleiter 23, welcher innerhalb der gasisolierten Schaltanlage elektrisch isoliert angeordnet ist, und einem Erdpotential liegt.
  • Im Falle eines Überschreitens eines Grenzwertes, der am Phasenleiter 23 anliegenden Spannung, kommt es zu einem Umschlagen des Impedanzverhaltens des spannungsabhängigen Impedanzelementes 8. Der Ableitstrompfad 7 erhält ein niederimpedantes Verhalten, wodurch zwischen dem Phasenleiter 23 und Erdpotential eine niederimpedante Strombahn ausgebildet ist. Mit einem Fließen eines Erdschlussstromes ist ein Abbau einer Überspannung auf dem Phasenleiter 23 verbunden. Mit einem Unterschreiten eines Grenzwertes der Spannung schlägt das Impedanzverhalten des spannungsabhängigen Impedanzelementes 8 um und die Ableitstrombahn 7 erhält ein hochimpedantes Verhalten, so dass ein Stromfluss gegen Erdpotential von möglichst 0 zu verzeichnen ist. Im Regelfall wird ein Leckagestrom über die Ableitstrombahn 7 in Richtung Erdpotential fließen. Die Trennstrecke 20 der Trennschalteinrichtung ist während des Regelbetriebes geschlossen.

Claims (10)

  1. Überspannungsableitvorrichtung aufweisend eine Ableitstrombahn (7), welche einen spannungsseitigen Anschluss und einen erdseitigen Anschluss aufweist, wobei in der Ableitstrombahn (7) eine schaltbare Trennstrecke (20) einer Trennschalteinrichtung angeordnet ist,
    dadurch gekennzeichnet, dass die Trennstrecke (20) am erdseitigen Anschluss angeordnet ist.
  2. Überspannungsableitvorrichtung nach Anspruch 1,
    dadurch gekennzeichnet, dass die Ableitstrombahn (7) ein Strom begrenzendes, insbesondere spannungsabhängiges Impedanzelement (8) aufweist, welches mit der Trennstrecke (20) innerhalb eines Gehäuses (1) angeordnet ist.
  3. Überspannungsableitvorrichtung nach Anspruch 2,
    dadurch gekennzeichnet, dass das Strom begrenzende Impedanzelement (8) elektrisch isoliert am Gehäuse (1) abgestützt ist.
  4. Überspannungsableitvorrichtung nach Anspruch 2 oder 3,
    dadurch gekennzeichnet, dass eine elektrisch isolierende Stützeinrichtung (13, 10a, 10b) zum Stützen des Impedanzelementes (8) die Trennstrecke (20) der Trennschalteinrichtung überspannt.
  5. Überspannungsableitvorrichtung nach einem der Ansprüche 2 bis 4,
    dadurch gekennzeichnet, dass eine Antriebsvorrichtung (21) zum Betätigen der Trennstrecke (20) außerhalb des Gehäuses (1) angeordnet ist.
  6. Überspannungsableitvorrichtung nach einem der Ansprüche 2 bis 5,
    dadurch gekennzeichnet, dass die Trennschalteinrichtung ein verschieblich gelagertes Schaltkontaktstück (19) aufweist.
  7. Überspannungsableitvorrichtung nach einem der Ansprüche 4 bis 6,
    dadurch gekennzeichnet, dass die Trennstrecke (20), insbesondere das Schaltkontaktstück (9) von der Stützeinrichtung (13,10a,10b) umgriffen ist.
  8. Überspannungsableitvorrichtung nach einem der Ansprüche 4 bis 7,
    dadurch gekennzeichnet, dass die Stützeinrichtung (13,10a,10b) ein mehrteiliges, insbesondere stapelförmiges Impedanzelement (8) verpresst.
  9. Überspannungsableitvorrichtung nach einem der Ansprüche 1 bis 8,
    dadurch gekennzeichnet, dass die Trennschalteinrichtung einen elektrisch leitfähigen Abschnitt (6) eines Gehäuses (1) durchsetzt.
  10. Überspannungsableitvorrichtung nach Anspruch 9,
    dadurch gekennzeichnet, dass das Schaltkontaktstück (19) mit dem elektrisch leitfähigen Abschnitt (6) des Gehäuses (1) kontaktiert ist.
EP14186804.2A 2014-09-29 2014-09-29 Überspannungsableitvorrichtung Withdrawn EP3001430A1 (de)

Priority Applications (1)

Application Number Priority Date Filing Date Title
EP14186804.2A EP3001430A1 (de) 2014-09-29 2014-09-29 Überspannungsableitvorrichtung

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
EP14186804.2A EP3001430A1 (de) 2014-09-29 2014-09-29 Überspannungsableitvorrichtung

Publications (1)

Publication Number Publication Date
EP3001430A1 true EP3001430A1 (de) 2016-03-30

Family

ID=51619087

Family Applications (1)

Application Number Title Priority Date Filing Date
EP14186804.2A Withdrawn EP3001430A1 (de) 2014-09-29 2014-09-29 Überspannungsableitvorrichtung

Country Status (1)

Country Link
EP (1) EP3001430A1 (de)

Cited By (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP3514899A4 (de) * 2016-09-16 2020-05-27 Kabushiki Kaisha Toshiba Blitzableiter
EP3048617B1 (de) * 2015-01-26 2020-08-12 Siemens Aktiengesellschaft Überspannungsableiter
CN113451980A (zh) * 2021-08-16 2021-09-28 西门子能源国际公司 避雷器
WO2022073722A1 (de) * 2020-10-07 2022-04-14 Siemens Energy Global GmbH & Co. KG Leiteranordnung
US20230326632A1 (en) * 2020-08-25 2023-10-12 Hitachi Energy Switzerland Ag A gas insulated surge arrester and a gas insulated surge arrester monitoring system

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4015228A (en) * 1974-06-10 1977-03-29 Matsushita Electric Industrial Co., Ltd. Surge absorber
DE102007010857A1 (de) * 2007-03-01 2008-09-04 Siemens Ag Überspannungsableiter mit einer Varistoranordnung und Varistormodul zur Verwendung in einem Überspannungsableiter
EP2466596A1 (de) * 2010-12-16 2012-06-20 ABB Research Ltd. Bauteil mit Überspannungsschutz und Verfahren zu dessen Prüfung
DE102012217310A1 (de) 2012-09-25 2014-03-27 Siemens Aktiengesellschaft Überspannungsableiter

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4015228A (en) * 1974-06-10 1977-03-29 Matsushita Electric Industrial Co., Ltd. Surge absorber
DE102007010857A1 (de) * 2007-03-01 2008-09-04 Siemens Ag Überspannungsableiter mit einer Varistoranordnung und Varistormodul zur Verwendung in einem Überspannungsableiter
EP2466596A1 (de) * 2010-12-16 2012-06-20 ABB Research Ltd. Bauteil mit Überspannungsschutz und Verfahren zu dessen Prüfung
DE102012217310A1 (de) 2012-09-25 2014-03-27 Siemens Aktiengesellschaft Überspannungsableiter
WO2014048691A1 (de) * 2012-09-25 2014-04-03 Siemens Aktiengesellschaft Überspannungsableiter

Cited By (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP3048617B1 (de) * 2015-01-26 2020-08-12 Siemens Aktiengesellschaft Überspannungsableiter
EP3514899A4 (de) * 2016-09-16 2020-05-27 Kabushiki Kaisha Toshiba Blitzableiter
US20230326632A1 (en) * 2020-08-25 2023-10-12 Hitachi Energy Switzerland Ag A gas insulated surge arrester and a gas insulated surge arrester monitoring system
US12451275B2 (en) * 2020-08-25 2025-10-21 Hitachi Energy Ltd Gas insulated surge arrester and a gas insulated surge arrester monitoring system
WO2022073722A1 (de) * 2020-10-07 2022-04-14 Siemens Energy Global GmbH & Co. KG Leiteranordnung
CN116325395A (zh) * 2020-10-07 2023-06-23 西门子能源全球有限公司 导体装置
US12451276B2 (en) 2020-10-07 2025-10-21 Siemens Energy Global GmbH & Co. KG Conductor assembly
CN113451980A (zh) * 2021-08-16 2021-09-28 西门子能源国际公司 避雷器

Similar Documents

Publication Publication Date Title
EP2702597B1 (de) Überspannungsableiter
EP2885789B1 (de) Überspannungsableiter
EP2466596B1 (de) Bauteil mit Überspannungsschutz und Verfahren zu dessen Prüfung
EP2984669B1 (de) Elektrisches schaltgerät
DE102016202330A1 (de) Elektrische Schaltanordnung
EP2564402B1 (de) Stromwandleranordnung
EP3959787A1 (de) Schaltanordnung
EP3208811B1 (de) Überspannungsableiteranordnung
WO2019063421A1 (de) Anordnung mit einer gasisolierten schaltanlage
WO2013178411A1 (de) Gekapselter überspannungsableiter mit zentraldurchführung
WO2015044265A1 (de) Überspannungsableiter
DE102008038486A1 (de) Überspannungsschutzeinrichtung
EP3559967B1 (de) Elektrisches schaltgerät
EP2846333A1 (de) Gasisolierter Überspannungsableiter
EP3048617B1 (de) Überspannungsableiter
WO2014048711A1 (de) Überspannungsableiter
EP2979278B1 (de) Gekapselter überspannungsableiter
EP3559966B1 (de) Elektrische schalteinrichtung
EP4214724B1 (de) Anordnung aufweisend eine trenneinrichtung für eine überspannungsableiteinrichtung
EP3970250B1 (de) Schalteinrichtung
EP3400637B1 (de) Demontage- oder montageverfahren für eine druckfluidisolierte elektroenergieübertragungseinrichtung
AT351630B (de) Elektrisches schaltgeraet
DE102006050732A1 (de) Elektrische Schaltgeräteanordnung mit einer Schaltstelle
DE102013213443A1 (de) Betriebsverfahren einer Elektroenergieübertragungseinrichtung sowie Entladungsanordnung für eine Elektroenergieübertragungseinrichtung

Legal Events

Date Code Title Description
PUAI Public reference made under article 153(3) epc to a published international application that has entered the european phase

Free format text: ORIGINAL CODE: 0009012

AK Designated contracting states

Kind code of ref document: A1

Designated state(s): AL AT BE BG CH CY CZ DE DK EE ES FI FR GB GR HR HU IE IS IT LI LT LU LV MC MK MT NL NO PL PT RO RS SE SI SK SM TR

AX Request for extension of the european patent

Extension state: BA ME

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: THE APPLICATION HAS BEEN WITHDRAWN

18W Application withdrawn

Effective date: 20160912
