DE202008009865U1

DE202008009865U1 - Device for fastening a gutter

Info

Publication number: DE202008009865U1
Application number: DE202008009865U
Authority: DE
Original assignee: FRIEDRICH VON LIEN AG
Current assignee: FRIEDRICH VON LIEN AG
Priority date: 2008-02-18
Filing date: 2008-02-18
Publication date: 2008-10-30
Anticipated expiration: 2018-02-19
Also published as: DE102008009830A1; DE102008009830B4

Abstract

Vorrichtung zur Befestigung einer Dachrinne, umfassend eine Profilschiene und wenigstens einen Rinnenhalter, mit einer Rinnenaufnahme und einem der Rinnenaufnahme angeordneten Haltekopf zur Fixierung in der Profilschiene, dadurch gekennzeichnet, dass der Haltekopf (23) ein Pilzstück (24) aufweist, dessen Pilzkopf (241) derart ausgebildet ist, dass er an beliebiger Position in die Profilschiene (1) einbringbar und durch Drehung um 90 Grad feststellbar ist.contraption for fastening a gutter, comprising a rail and at least one gutter holder, with a gutter and one of the Channel holder arranged holding head for fixation in the rail, characterized in that the holding head (23) is a mushroom piece (24) whose mushroom head (241) is designed such that it at any position in the rail (1) can be introduced and can be detected by rotation through 90 degrees.

Description

Die Erfindung betrifft eine Vorrichtung zur Befestigung einer Dachrinne nach dem Oberbegriff des Schutzanspruchs 1.The The invention relates to a device for fastening a gutter according to the preamble of claim 1.

Dachrinnen zur Dachentwässerung werden üblicherweise mit Hilfe von bogenförmigen Rinnenhaltern, sogenannten „Rinneneisen" mittels Schrauben am Dach befestigt. Der Rinnenhalter weist dabei einen bogenförmigen Teil auf, welcher in ein längliches Flacheisen übergeht, welches mit Bohrungen zur Aufnahme von Befestigungsmitteln versehen ist. Die Rinnenhalter werden an den Dachsparren oder auch an einem Fassadenvorsprung angeschraubt. Zur Ausrichtung der Dachrinne mit einem entsprechenden Gefälle ist es erforderlich, am höchsten sowie am tiefsten Punkt jeweils einen Rinnenhalter anzubringen und die Lage der übrigen Rinnenhalter beispielsweise mit Hilfe einer gespann ten Schnur festzulegen. Zum Austausch einzelner Rinnenhalter oder auch eines Teils der Dachrinne müssen die Rinnenhalter abgeschraubt und durch neue ersetzt werden. Diese müssen anschließend wieder ausgerichtet und angeschraubt werden. Zusätzlich ist es oftmals erforderlich, angeschraubte Traufbleche sowie die auf der Traufe verlegte Dachplatten oder -ziegel zu entfernen. Die vorgenannten Schritte erfordern einen erheblichen Aufwand.gutters for roof drainage become common with the help of arcuate Gutter holders, so-called "channel iron" by means of screws attached to the roof. The gutter holder has an arcuate part which is in an oblong Flat iron passes, which provided with holes for receiving fasteners is. The channel holders are on the rafters or on a Front projection bolted. To align the gutter with a corresponding gradient it is required to be highest and at the lowest point each to install a gutter bracket and the location of the rest Set gutter holder, for example, with the help of a taut string. To replace individual gutter brackets or even part of the gutter have to unscrew the gutter brackets and replace them with new ones. These have to subsequently be aligned and screwed again. In addition, it is often necessary bolted eaves sheets and the roof tiles laid on the eaves or to remove tiles. The above steps require one considerable effort.

Hier will die Erfindung Abhilfe schaffen. Der Erfindung liegt die Aufgabe zu Grunde, eine Vorrichtung zur Befestigung einer Dachrinne zu schaffen, welche eine einfache Montage der Dachrinne sowie eine vereinfachte Reparatur derselben ermöglicht. Gemäß der Erfindung wird diese Aufgabe durch die Merkmale des kennzeichnenden Teils des Schutzanspruchs 1 gelöst.Here The invention aims to remedy this. The invention is the task to provide a device for fixing a gutter, which a simple installation of the gutter and a simplified repair same allows. According to the invention This object is achieved by the features of the characterizing part of the protection claim 1 solved.

Mit der Erfindung ist eine Vorrichtung zur Befestigung einer Dachrinne geschaffen, welche eine einfache Montage einer Dachrinne sowie eine vereinfachte Reparatur derselben ermöglicht. Der Rinnenhalter kann über seinen Haltekopf an beliebiger Position in die Profilschiene, die zuvor am Dach befestigt wird, eingebracht und durch Drehung um 90° festgestellt werden.With The invention relates to a device for fastening a gutter created, which is a simple installation of a gutter and a Simplified repair allows the same. The gutter holder can over his Holding head at any position in the rail, previously attached to the roof, introduced and determined by rotation by 90 ° become.

In Weiterbildung der Erfindung ist die Profilschiene aus einem C-Profil gebildet und der Pilzkopf ist im Wesentlichen als Quader ausgebildet, dessen Länge im Wesentlichen dem Innenabstand der Schenkel des C-Profils und dessen Breite im Wesentlichen der Breite des Öffnungsspaltes des C-Profils entspricht. Hierdurch ist ein einfaches Einbringen des Pilzkopfes an jeder beliebigen Stelle in die Profilschiene ermöglicht.In Further development of the invention is the rail of a C-profile formed and the mushroom head is essentially formed as a cuboid, its length essentially the inner spacing of the legs of the C-profile and whose width is substantially the width of the opening gap of the C-profile equivalent. This is a simple introduction of the mushroom head at any point in the rail allows.

In Ausgestaltung der Erfindung sind zwei diagonal gegenüberliegende Ecken des quaderförmigen Pilzkopfes mit einem Radius versehen, derart, dass der Pilzkopf nach Einbringen ist das C-Profil nur in eine Richtung eindrehbar ist. Hierdurch ist eine exakte Feststellung mit gleichzeitiger Ausrichtung des Rinnenhalters in der Profilschiene ermöglicht.In Embodiment of the invention are two diagonally opposite Corners of the cuboid Mushroom head provided with a radius, such that the mushroom head after insertion, the C-profile can only be screwed in one direction is. This is an exact statement with simultaneous orientation allows the gutter bracket in the rail.

In weiterer Ausgestaltung der Erfindung ist der Haltekopf schwenkbar mit der Rinnenaufnahme verbunden. Hierdurch ist eine nachträgliche Ausrichtung des Rinnenhalters ermöglicht.In Further embodiment of the invention, the holding head is pivotable connected to the gutter receptacle. This is a subsequent orientation of the gutter bracket allows.

Vorteilhaft ist die Rinnenaufnahme über einen Verstellarm mit dem Haltekopf verbunden. Hierdurch ist eine nachträgliche Justierung der Rinnenaufnahme nach Befestigung des Rinnenhalters ermöglicht. Durch die Verstellung der Rinnenaufnahme über den Verstellarm ist die Neigung der Dachrinne im Nachhinein veränderbar.Advantageous is the gutter intake over an adjustment connected to the holding head. This is a subsequent Adjustment of the channel holder after fixing the gutter holder allows. By adjusting the channel recording on the adjustment is the Inclination of the gutter changeable afterwards.

Bevorzugt weist der Verstellarm eine Rasterplatte auf, dessen Rasterung mit einer an der Rinnenaufnahme eingebrachten Rasterung korrespondiert. Hierdurch ist eine stufenweise Justierung der Rinnenaufnahme bewirkt. Darüber hinaus ist durch die korrespondierende Rasterung einer nachträglichen Verstellung der Rinnenaufnahme durch Belastung der Dachrinne entgegengewirkt.Prefers the adjusting arm on a grid plate whose screening with a grid introduced at the gutter receiving corresponds. hereby is a gradual adjustment of the gutter recording causes. Furthermore is due to the corresponding screening of a subsequent adjustment counteracted the gutter intake by loading the gutter.

In Weiterbildung der Erfindung sind an dem Verstellarm Langlöcher angeordnet, mittels derer die Rinnenaufnahme in unterschiedlichen Positionen an dem Verstellarm über eine Schraubverbindung befestigbar ist. Hierdurch ist die Nachjustierung der Rinnenaufnahme erleichtert.In Development of the invention slots are arranged on the adjustment, by means of which the gutter intake in different positions on the adjustment over a screw is fastened. This is the readjustment facilitates the gutter recording.

Bevorzugt ist der Rinnenhalter aus Kunststoff hergestellt. Hierdurch ist eine kostengünstige Massenfertigung mit gleichzeitiger Farbgebung ermöglicht.Prefers the gutter holder is made of plastic. This is a cost-effective mass production with simultaneous coloring possible.

In weiterer Ausgestaltung der Erfindung ist in die dem Öffnungsspalt gegenüberliegende Rückseite des C-Profils wenigstens eine Ausbuchtung zur Aufnahme von elektrischen Leitungen eingeformt. Hierdurch ist die Verlegung elektrischer Leitungen entlang der Dachrinne ermöglicht. Bevorzugt weist die wenigstens eine Ausbuchtung einen im Wesentlichen rechteckigen Querschnitt auf.In Another embodiment of the invention is in the opening gap opposing Back of the C-profile at least one bulge for receiving electrical Molded lines. As a result, the laying of electrical cables along the gutter. Preferably, the at least one bulge has a substantially rectangular Cross-section on.

Gegenstand der Erfindung ist weiterhin eine als C-Profil ausgebildete Profilschiene sowie eine Rinnenaufnahme der vorgenannten Art.object The invention is further designed as a C-profile rail and a gutter receptacle of the aforementioned type.

Andere Weiterbildungen und Ausgestaltungen der Erfindung sind in den übrigen Unteransprüchen angegeben. Ein Ausführungsbeispiel der Erfindung ist in den Zeichnungen dargestellt und wird nachfolgend im Einzelnen beschrieben.Other Further developments and refinements of the invention are specified in the remaining subclaims. An embodiment The invention is illustrated in the drawings and will become apparent below described in detail.

Es zeigen:It demonstrate:

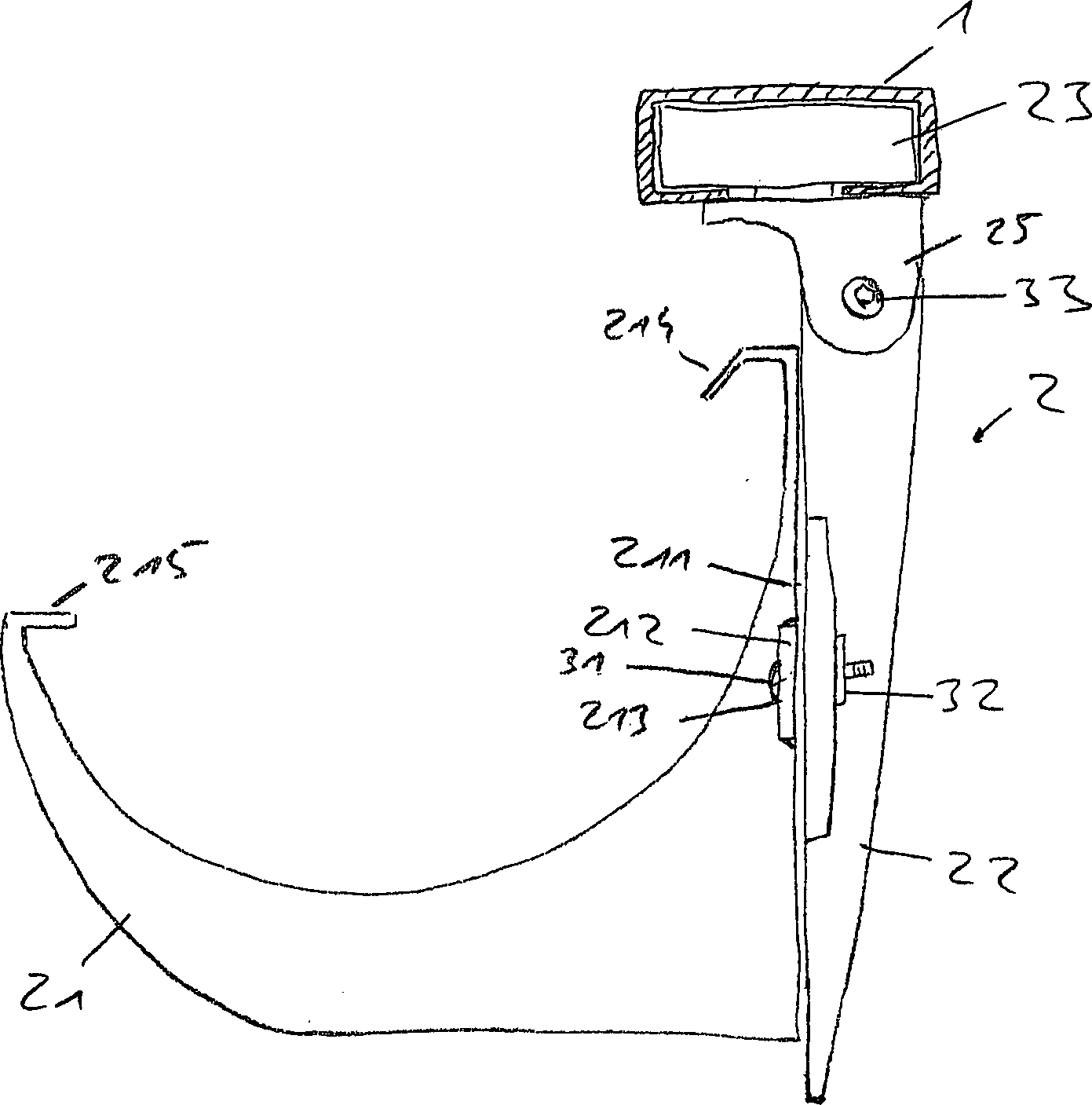

1 die Darstellung einer Vorrichtung zur Befestigung einer Dachrinne in Seitenansicht; 1 the representation of a device for fastening a gutter in side view;

2 die Darstellung des Haltekopfes aus 1 in der Draufsicht; 2 the representation of the holding head 1 in the plan view;

3 die Darstellung des Rinnenhalters ohne Rinnenaufnahme von vorne und 3 the representation of the gutter holder without channel intake from the front and

4 die Schnittdarstellung einer Profilschiene in einer weiteren Ausführungsform. 4 the sectional view of a rail in another embodiment.

Die als Ausführungsbeispiel gewählte Vorrichtung zur Befestigung einer Dachrinne besteht im Wesentlichen aus einer Profilschiene 1 sowie wenigstens einem Rinnenhalter 2. Die Profilschiene 1 ist im Ausführungsbeispiel als C-Profil ausgeführt. Das C-Profil 1 umfasst zwei gegenüberliegende Schenkel 11, welche an ihren Enden rechtwinklig abgewinkelt sind, so dass ein Öffnungsspalt 12 gebildet ist. vorteilhaft können in die dem Öffnungsspalt 12 gegenüberliegende Rückseite des C-Profils 1 Ausbuchtungen 13 zur Aufnahme elektrischer Leitungen eingeformt sein.The chosen as an embodiment device for fastening a gutter consists essentially of a rail 1 and at least one gutter holder 2 , The profile rail 1 is executed in the embodiment as a C-profile. The C-profile 1 includes two opposite legs 11 , which are angled at right angles at their ends, so that an opening gap 12 is formed. can advantageously in the the opening gap 12 opposite back of the C-profile 1 bulges 13 be formed to receive electrical lines.

Der Rinnenhalter 2 besteht im Wesentlichen aus einer Rinnenaufnahme 21, welche über einen Verstellarm 22 mit einem Haltekopf 23 verbunden ist. Die Rinnenaufnahme ist im Wesentlichen bogenförmig ausgeführt. Sie kann aber auch rechteckig, trapezförmig oder in einer sonstigen Ausführung zur Aufnahme entsprechend ausgebildeter Dachrinnen ausgebildet sein. An den Enden der bogenförmigen Ausführung sind an der Rinnenaufnahme 21 Fixierkan ten 214, 215 angeformt. Zur Anlage an den Verstellarm 22 weist die Rinnenaufnahme 21 einen Anschlagsteg 211 auf, an den zu beiden Seiten Flügel 212 angeformt sind. In die Flügel 212 ist jeweils eine Bohrung 213 zur Aufnahme einer Befestigungsschraube eingebracht. Im Ausführungsbeispiel ist der Anschlagsteg 211 mit einer – nicht dargestellten – Rasterung versehen. Die Rinnenaufnahme ist im Ausführungsbeispiel als Kunststoffteil ausgeführt.The gutter holder 2 consists essentially of a gutter intake 21 , which has an adjustment arm 22 with a holding head 23 connected is. The gutter receiver is designed substantially arcuate. But it can also be rectangular, trapezoidal or be designed in another embodiment for receiving appropriately trained gutters. At the ends of the arcuate design are on the gutter intake 21 Fixierkan th 214 . 215 formed. To rest on the adjustment arm 22 has the gutter intake 21 a stop bar 211 on, on the wings on both sides 212 are formed. In the wings 212 is each a hole 213 introduced for receiving a fastening screw. In the embodiment, the stop bar 211 with a - not shown - screening provided. The gutter receptacle is designed in the embodiment as a plastic part.

Der Verstellarm 22 ist im Wesentlichen aus einem keilförmigen Steg gebildet, in den etwa mittig eine Rasterplatte 221 eingeformt ist. Die Rasterplatte 221 ist beidseitig des Steges 220 mit parallel zum Steg 220 versehenen Langlöchern 222 versehen. Weiterhin ist auf der Rasterplatte 221 eine Rasterung 223 angeformt, welche mit der Rasterung des Anschlagstücks 211 der Rinnenaufnahme 21 korrespondiert. An seinem breiteren Ende ist in den Verstellarm 22 ein Gelenkkamm 224 zur Aufnahme des korrespondierenden Gelenkkamms 251 des Haltekopfs 23 eingeformt. Im Ausführungsbeispiel weist der Gelenkkamm 224 drei Zinken auf. Weiterhin sind zu beiden Seiten des Steges 220 an den Übergängen zur Rasterplatte 221 Begrenzungsstifte 225 angeformt. Die Begrenzungsstifte 225 dienen der exakten Positionierung des Anschlagstegs 211 der Rinnenaufnahme 21 an dem Verstellarm 22.The adjustment arm 22 is essentially formed of a wedge-shaped web, in the middle approximately a grid plate 221 is formed. The grid plate 221 is on both sides of the bridge 220 with parallel to the jetty 220 provided oblong holes 222 Mistake. Furthermore, on the grid plate 221 a rasterization 223 formed, which with the screening of the stop piece 211 the gutter intake 21 corresponds. At its wider end is in the adjustment arm 22 a joint comb 224 for receiving the corresponding joint comb 251 of the holding head 23 formed. In the exemplary embodiment, the articulated comb 224 three prongs on. Furthermore, on both sides of the bridge 220 at the transitions to the grid plate 221 limit pins 225 formed. The limiting pins 225 serve the exact positioning of the stop web 211 the gutter intake 21 on the adjusting arm 22 ,

Die Rinnenaufnahme 21 ist mit dem Verstellarm 22 über Schrauben 31 befestigt, welche durch die Bohrungen 213 der Flügel 212 der Rinnenaufnahme sowie durch die Langlöcher 222 des Verstellarms 22 geführt sind und jeweils mit einer Gewindescheibe 32 verschraubt sind.The gutter intake 21 is with the adjustment arm 22 about screws 31 fastened, which through the holes 213 the wing 212 the gutter intake and through the slots 222 the adjustment arm 22 are guided and each with a threaded disc 32 are bolted.

Der Haltekopf 23 ist gebildet aus einem Pilzstück 24, welches an einem Gelenkstück 25 angeformt ist. Das Pilzstück 24 umfasst einen Pilzkopf 241 sowie einen an diesen angeformten Pilzsteg 42, der wiederum an dem Gelenkstück 25 angeformt ist. Der Pilzkopf ist im Wesentlichen quaderförmig ausgebildet. Zwei diagonal gegenüberliegende Ecken des quaderförmigen Pilzkopfes 241 sind mit einem Radius 2411 versehen. Die Länge des quaderförmigen Pilzkopfes 241 entspricht im Wesentlichen dem Innenabstand der Schenkel 11 des C-Profils 1. Die Breite des Pilzkopfes 241 entspricht im Wesentlichen der Breite des Öffnungsspaltes 12 des C-Profils 1. Der durch den Pilzsteg 242 gebildete Abstand zwischen Pilzkopf 241 und Gelenkstück 25 entspricht im Wesentlichen der Blechstärke des C-Profils der Profilschiene 1. Das Gelenkstück 25 ist im Wesentlichen aus einer parallel zum Pilzkopf 241 angeordneten Platte gebildet, an die ein Gelenkkamm 252 angeformt ist. Der Gelenkkamm 252 ist im Ausführungsbeispiel aus vier Zinken gebildet, welche derart angeordnet sind, dass die Zinken des Gelenkkamms 224 mit den durch die Zinken des Gelenkkamms 252 gebildeten Zwischenräumen korrespondieren. Die Zinken der Gelenkkämme 224, 252 sind mit zueinander fluchtenden Bohrungen versehen, durch die eine Schraube 33 geführt ist, welche als Gelenkachse dient.The holding head 23 is formed from a mushroom piece 24 , which on a joint piece 25 is formed. The mushroom piece 24 includes a mushroom head 241 and a molded on this mushroom bridge 42 , in turn, on the hinge piece 25 is formed. The mushroom head is essentially cuboid. Two diagonally opposite corners of the cuboid mushroom head 241 are with a radius 2411 Mistake. The length of the cuboid mushroom head 241 corresponds essentially to the inner spacing of the legs 11 of the C-profile 1 , The width of the mushroom head 241 corresponds essentially to the width of the opening gap 12 of the C-profile 1 , The through the mushroom bridge 242 formed distance between mushroom head 241 and joint piece 25 essentially corresponds to the sheet thickness of the C-profile of the profile rail 1 , The joint piece 25 is essentially a parallel to the mushroom head 241 arranged plate, to which a joint comb 252 is formed. The joint comb 252 is formed in the embodiment of four prongs, which are arranged such that the tines of the articulated comb 224 with the tines of the joint comb 252 correspond formed interstices. The tines of the joint combs 224 . 252 are provided with mutually aligned holes through which a screw 33 is guided, which serves as a hinge axis.

Zur Montage der Rinnenhalter sind diese lediglich mit ihren Pilzköpfen 241 durch den Öffnungsspalt der an einem Dach montierten Profilschiene 1 einzuführen und in die einzig mögliche Richtung um den Verstellarm 22 um 90° zu verdrehen. Nach Einfügen der Dachrinne in die Rinnenaufnahme 32 ist die Dachrinne über die Fixierkanten 214, 215 gehalten. Die Justierung der Dachrinne zur Erzeilung des erforderlichen Gefälles kann im Anschluss durch Lösen der Schraube 31 mit nachfolgender Verschiebung der Rinnenaufnahme 21 entlang des Verstellarms 22 erfolgen. Hierbei greift die Rasterung 223 des Verstellarms 22 in den unterschiedlichen Positionen in die korrespondierende Rasterung des Anschlagstegs 211 der Rinnenaufnahme 21 ein. Nach Erreichen der gewünschten Position kann diese durch Festziehen der Schraube 31 fixiert werden.To assemble the gutter bracket these are only with their mushroom heads 241 through the opening gap of the profile rail mounted on a roof 1 introduce and in the only possible direction to the adjustment 22 to twist 90 °. After inserting the gutter in the gutter intake 32 is the gutter over the fixing edges 214 . 215 held. The adjustment of the gutter to Erzeilung the required slope can subsequently by loosening the screw 31 with subsequent displacement of the gutter intake 21 along the adjustment arm 22 respectively. This is where the screening takes effect 223 the adjustment arm 22 in the different positions in the corresponding grid of the stop bar 211 the gutter intake 21 one. After reaching the desired position, this can be achieved by tightening the screw 31 be fixed.

Claims

Device for fixing a gutter, comprising a profiled rail and at least one channel holder, with a channel receiver and a channel holder arranged holding head for fixing in the rail, characterized in that the holding head ( 23 ) a mushroom piece ( 24 ) whose mushroom head ( 241 ) is designed such that it at any position in the rail ( 1 ) can be introduced and determined by rotation by 90 degrees.

Apparatus according to claim 1, characterized in that the profiled rail ( 1 ) is formed from a C-profile and that the mushroom head ( 241 ) is formed substantially as a cuboid whose length is substantially the inner spacing of the legs ( 11 ) of the C-profile and its width substantially the width of the opening gap ( 12 ) of the C-profile ( 1 ) corresponds.

Apparatus according to claim 2, characterized in that two diagonally opposite corners of the cuboid mushroom head ( 241 ) with a radius ( 2411 ) are provided such that the mushroom head ( 241 ) after introduction into the C-profile ( 1 ) can be screwed in only one direction.

Device according to one of the preceding claims, characterized in that the holding head ( 23 ) pivotable with the gutter receptacle ( 21 ) connected is.

Device according to one of the preceding claims, characterized in that the gutter receptacle ( 21 ) via an adjusting arm ( 22 ) with the holding head ( 23 ) connected is.

Device according to claim 5, characterized in that the adjusting arm ( 22 ) a grid plate ( 221 ) whose screening ( 223 ) with a at the gutter intake ( 21 ) corresponding raster corresponds.

Apparatus according to claim 5 or 6, characterized in that on the adjusting arm ( 22 ) Oblong holes ( 222 ) are arranged, by means of which the gutter receptacle ( 21 ) in different positions on the adjusting arm ( 22 ) can be fastened via a screw connection.

Device according to one of the preceding claims, characterized in that the gutter holder ( 2 ) is made of plastic.

Device according to one of the preceding claims, characterized in that in the the opening gap ( 12 ) opposite back of the C-profile ( 1 ) at least one bulge ( 13 ) is formed for receiving electrical lines.

Apparatus according to claim 9, characterized in that the at least one bulge ( 13 ) has a substantially rectangular cross-section.

As a C-profile trained rail of the device according to claim 9 or 10.

Channel receptacle of the device according to one of claims 1 to 8th.
