Abstract

Eine Schraube wird vorgeschlagen, die insbesondere zur klemmenden Festlegung von Solarpaneelen zwischen zwei Profilen verwendet wird. Die Schraube enthält einen Schraubenkopf, einen Schraubenschaft und eine Schraubenspitze. Von der Schraubenspitze ausgehend enthält die Schraube einen ersten mit einem Gewinde versehen Endbereich. An diesen mit einem Gewinde versehen Endbereich schließt sich eine quer zur Längsachse der Schraube verlaufende Schulter an, die auf die Schraubenspitze hin gerichtet ist. Der Abstand zwischen der Schulter und der Unterseite des Schraubenkopfs bestimmt den Abstand zwischen den beiden Profilen, der beim Einschrauben der Schraube erreicht und nicht unterschritten wird.A screw is proposed, which is used in particular for the clamping fixing of solar panels between two profiles. The screw contains a screw head, a screw shaft and a screw tip. Starting from the screw tip, the screw includes a first threaded end portion. At this threaded end portion is followed by a transverse to the longitudinal axis of the screw shoulder, which is directed towards the screw tip. The distance between the shoulder and the bottom of the screw head determines the distance between the two profiles, which is reached when screwing in the screw and not fallen below.

Figure 00000001
Figure 00000001

Description

Die Erfindung betrifft die Befestigung von Plattenelementen mithilfe von Profilen.The invention relates to the attachment of plate elements by means of profiles.

Es ist bekannt, dass man Solarpaneele mithilfe von Profilen an Dachkonstruktionen oder ähnlichen Konstruktionen befestigt. Dabei liegt das Solarpaneel in seinem Randbereich auf einem Grundprofil auf, während auf den Randbereich des Solarpaneels von der gegenüberliegenden oberen Seite her ein Flachprofil aufgelegt wird. Dieses Flachprofil wird mit dem Grundprofil mithilfe einer sich ihr Gewinde selbst bildenden Schraube festgeschraubt. Damit das Solarpaneel nicht zu stark beaufschlagt wird, wird vorher zwischen die beiden Profile ein den Abstand gewährleistender Kunststoffstreifen eingelegt.It is known that solar panels are attached to roof structures or similar constructions by means of profiles. In this case, the solar panel lies in its edge region on a base profile, while a flat profile is placed on the edge region of the solar panel from the opposite upper side. This flat profile is bolted to the base profile with a self-tapping screw. So that the solar panel is not acted upon too much, a distance ensuring plastic strip is previously inserted between the two profiles.

In ähnlicher Weise lassen sich auch Dachplatten und Fassadenplatten befestigen.Similarly, roof panels and facade panels can be attached.

Der Erfindung liegt die Aufgabe zu Grunde, die Befestigung von Plattenelementen zu vereinfachen.The invention is based on the object to simplify the attachment of plate elements.

Zur Lösung dieser Aufgabe schlägt die Erfindung eine Schraube mit den im Anspruch 1 genannten Merkmalen vor. Weiterbildungen der Erfindung sind Gegenstand von Unteransprüchen.To solve this problem, the invention proposes a screw with the features mentioned in claim 1. Further developments of the invention are the subject of dependent claims.

Durch die mit Abstand von dem Schraubenkopf vorgesehene in Richtung auf das vordere Ende des Schraubenschafts gerichtete Schulter, deren Außendurchmesser größer ist als der Kerndurchmesser des Gewindes, kann sichergestellt werden, dass die Schraube nur soweit verschraubt werden kann, bis die Schulter an der Stelle anliegt, an der der Gewindeabschnitt der Schraube eingeschraubt wird. Man kann also durch Verwendung einer entsprechend dimensionierten Schraube dafür sorgen, dass beim Festschrauben zweier Profile ein bestimmter Abstand nicht unterschritten wird.By provided with distance from the screw head directed towards the front end of the screw shaft shoulder whose outer diameter is greater than the core diameter of the thread, it can be ensured that the screw can only be screwed so far until the shoulder is in place, at which the threaded portion of the screw is screwed. So you can ensure by using a correspondingly sized screw that when tightening two profiles a certain distance is not exceeded.

Im Fall der eingangs genannten Solarpaneele kann also dafür gesorgt werden, dass ohne Zwischenlage eines Abstandsstreifens die Profile miteinander in der Weise verbunden werden können, dass auf die Randbereiche der Solarpaneele keine zu starke Kraft einwirkt. Das gleiche gilt auch bei sonstigen Dachplatten und auch bei Fassadenplatten, die an senkrecht verlaufenden Flächen befestigt werden.In the case of the aforementioned solar panels can thus be ensured that without interposition of a spacer strip, the profiles can be connected to each other in such a way that acts on the edge regions of the solar panels not too strong force. The same applies to other roof panels and also to facade panels that are attached to vertical surfaces.

In Weiterbildung der Erfindung kann vorgesehen sein, dass der Durchmesser der Schulter mindestens so groß ist wie der Außendurchmesser des Gewindes des Gewindeabschnitts. Hierdurch wird nochmals eine größere Sicherheit gegen ein zu weites Einschrauben der Schraube gebildet.In a further development of the invention can be provided that the diameter of the shoulder is at least as large as the outer diameter of the thread of the threaded portion. As a result, a greater security against too wide screwing the screw is again formed.

Es gibt verschiedene Arten, wie die nach vorne gerichtete Schulter verwirklicht werden kann. Ein Beispiel ist das Anwalzen eines Bundes, der diese möglichst rechtwinklig zur Schraubenlängsachse verlaufende Schulter aufweist.There are several ways in which the forward shoulder can be realized. An example is the rolling of a collar that has this possible perpendicular to the screw longitudinal axis extending shoulder.

Eine weitere Möglichkeit besteht darin, dass die Schulter am Ende eines von dem Schraubenkopf ausgehenden gewindefreien Abschnitts gebildet ist, der zylindrisch ist. Dies hat den Vorteil, dass der Durchmesser des Schaftabschnitts unterhalb des Schraubenkopfs konstant ist, so dass man ihn auf ein Durchtrittsloch in dem zu befestigenden Flansch abstimmen kann.Another possibility is that the shoulder is formed at the end of a thread-free portion extending from the screw head, which is cylindrical. This has the advantage that the diameter of the shank portion below the screw head is constant, so that it can be tuned to a through hole in the flange to be fastened.

Erfindungsgemäß kann in Weiterbildung vorgesehen sein, dass die Schraube eine Bohrspitze mit vorzugsweise Bohrschneiden aufweist. Dadurch wird es möglich, die Schraube mit einem Befestigungsprofil zu verwenden, das einen geschlossenen Kanal aufweist, in dem sich die Schraube ein Loch noch bohren muss.According to the invention may be provided in a development that the screw has a drill bit with preferably drill bits. This makes it possible to use the screw with a mounting profile, which has a closed channel in which the screw still has to drill a hole.

Zur Verwendung mit einem Befestigungsprofil mit einem offenen Kanal kann vorgesehen sein, dass die Schraube eine Bohrspitze aufweist.For use with an open channel mounting profile, it may be provided that the screw has a drill bit.

Ebenfalls möglich ist es, dass die Schraube ein stumpfes vorderes Ende aufweist.It is also possible that the screw has a blunt front end.

Die Erfindung schlägt ebenfalls die Verwendung einer Schraube, wie sie hierin beschrieben wird, zum Befestigen eines Profils an einem Grundprofil mit einem dem Abstand von der Unterseite des Schraubenkopfs bis zu der Schulter entsprechenden Abstand vor. Dabei muss der Abstand zwischen der Unterseite des Schraubenkopfs und der Schulter nicht dem Abstand zwischen den beiden Profilen an der Stelle, wo ein Plattenelement angeordnet ist, gleich sein.The invention also contemplates the use of a screw as described herein for attaching a profile to a base profile with a distance corresponding to the distance from the bottom of the screw head to the shoulder. The distance between the underside of the screw head and the shoulder does not have to be equal to the distance between the two profiles at the location where a plate element is arranged.

In nochmaliger Weiterbildung der Erfindung kann vorgesehen sein, dass die Schraube zur klemmenden Festlegung der Seitenbereiche von plattenähnlichen Elementen zwischen dem Grundprofil und dem daran mithilfe der Schraube angeschraubten Profil verwendet wird.In a further development of the invention can be provided that the screw is used for clamping fixing of the side regions of plate-like elements between the base profile and the bolted thereto by means of the screw profile.

Es ist denkbar, dass unterhalb des Schraubenkopfs eine Unterlegscheibe angebracht wird, was dazu führt, dass der Abstand dann nicht zwischen der Unterseite des Schraubenkopfs, sondern der Unterseite der Unterlegscheibe und der Schulter zu berechnen ist.It is conceivable that a washer is mounted below the screw head, which means that the distance is then calculated not between the bottom of the screw head, but the underside of the washer and the shoulder.

Insbesondere dient die von der Erfindung vorgeschlagene Schraube zum Befestigen von Dachplatten, Fassadenplatten und Solarpaneelen. Die Befestigung kann an horizontal verlaufenden Unterkonstruktionen, an vertikal verlaufenden Unterkonstruktionen und an schräg verlaufenden Unterkonstruktionen geschehen.In particular, the screw proposed by the invention serves for fastening roof panels, facade panels and solar panels. The attachment can be on horizontally extending substructures, on vertical Substructures and done on sloping substructures.

Weitere Merkmale, Einzelheiten und Vorzüge der Erfindung ergeben sich aus den Ansprüchen und der Zusammenfassung, deren beider Wortlaut durch Bezugnahme zum Inhalt der Beschreibung gemacht wird, der folgenden Beschreibung bevorzugter Ausführungsformen der Erfindung sowie anhand der Zeichnung. Hierbei zeigen:Further features, details and advantages of the invention will become apparent from the claims and the abstract, the wording of which is incorporated by reference into the content of the description, the following description of preferred embodiments of the invention and with reference to the drawing. Hereby show:

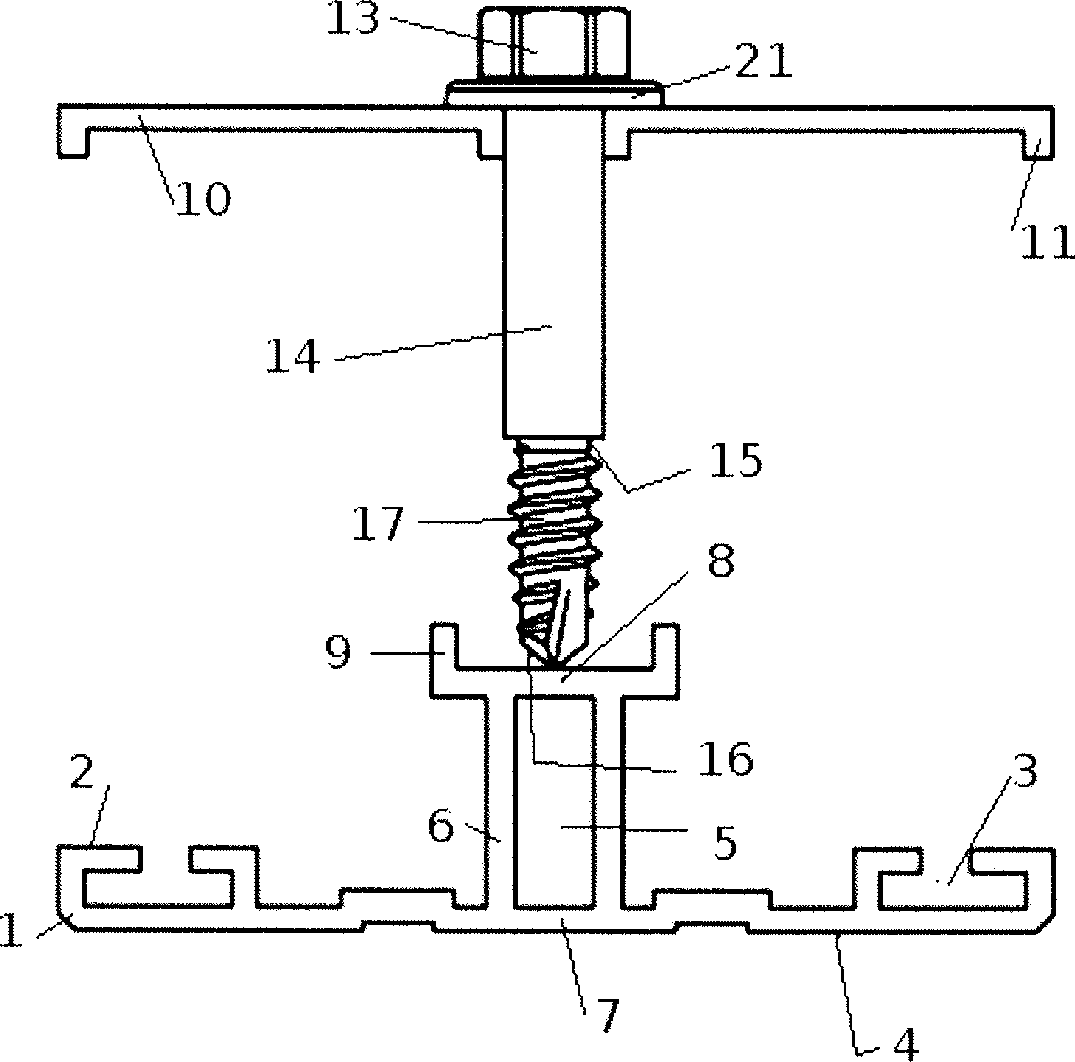

1 die Anordnung einer Schraube nach einer ersten Ausführungsform vor der Befestigung; 1 the arrangement of a screw according to a first embodiment prior to attachment;

2 die Anordnung der 1 nach erfolgter Befestigung; 2 the arrangement of 1 after attachment;

3 eine der 1 entsprechende Darstellung einer zweiten Ausführungsform der von der Erfindung vorgeschlagenen Schraube; 3 one of the 1 corresponding representation of a second embodiment of the proposed by the invention screw;

4 die der 2 entsprechende Darstellung der Ausführungsform nach 3; 4 the the 2 corresponding representation of the embodiment according to 3 ;

5 eine den 1 und 3 entsprechende Darstellung einer dritten Ausführungsform einer von der Erfindung vorgeschlagenen Schraube; 5 a the 1 and 3 corresponding representation of a third embodiment of a proposed by the invention screw;

6 den zusammengeschraubten Zustand der Ausführungsform nach 5. 6 the bolted state of the embodiment according to 5 ,

In 1 ist ein Grundprofil 1 dargestellt, das beispielsweise auf einem Hausdach angebracht wird. Dieses Grundprofil weist eine nach oben gerichtete Auflagefläche 2 auf, die im dargestellten Beispiel von den Rändern eines hinterschnittenen Kanals 3 gebildet wird. Etwa in der Mitte des Grundprofils erstreckt sich von der Rückseite 4 des Grundprofils 1 abgewandt ein Kanal 5, der von 2 parallelen Wänden 6 begrenzt wird. Mit Abstand von der Basis 7 des Grundprofils 1 und parallel zu dieser wird der Kanal 5 von einem Deckel 8 geschlossen, der angenähert U-Form aufweist und zwei von der Basis 7 weg gerichtete seitliche Schenkel 9 aufweist. Beide Schenkel 9 sind gleich lang. Dieses Grundprofil 1 erstreckt sich über größere Längen senkrecht zur Zeichnungsebene der 1.In 1 is a basic profile 1 represented, for example, is mounted on a house roof. This basic profile has an upwardly directed support surface 2 in the example shown, from the edges of an undercut channel 3 is formed. Approximately in the middle of the basic profile extends from the back 4 of the basic profile 1 turned away a channel 5 which is made up of 2 parallel walls 6 is limited. At a distance from the base 7 of the basic profile 1 and parallel to this becomes the channel 5 from a lid 8th closed, which has approximately U-shape and two from the base 7 directed lateral thighs 9 having. Both thighs 9 are the same length. This basic profile 1 extends over greater lengths perpendicular to the plane of the 1 ,

An diesem Grundprofil 1 soll ein weiteres Profil 10 befestigt werden, dessen Breite etwa der Breite des Grundprofils 1 entspricht. Auch dieses Profil 10 erstreckt sich über größere Längen senkrecht zur Zeichnungsebene. An beiden Rändern weist dieses Profil 10 jeweils einen nach unten gerichteten kurzen Flansch 11 auf.At this basic profile 1 should another profile 10 be attached, whose width is about the width of the base profile 1 equivalent. Also this profile 10 extends over greater lengths perpendicular to the plane of the drawing. On both edges has this profile 10 each one downwardly directed short flange 11 on.

In der Mitte zwischen beiden Längsrändern enthält das Profil 10 eine kreisrunde Durchtrittsöffnung. Das Profil 10 soll mithilfe der Schraube 12 an dem Grundprofil 1 angeschraubt werden. Das Einschrauben soll in einer solchen Weise geschehen, dass ein bestimmter Abstand zwischen der Anlagefläche 2 und der Kante der Flansche 11 des Profils 10 erreicht aber nicht überschritten wird.In the middle between both longitudinal edges contains the profile 10 a circular passage opening. The profile 10 should use the screw 12 on the basic profile 1 be screwed on. The screwing should be done in such a way that a certain distance between the contact surface 2 and the edge of the flanges 11 of the profile 10 reached but not exceeded.

Die Schraube enthält einen Schraubenkopf 13 in Form eines Sechskantkopfs, der zum Betätigen der Schraube dient. An den Sechskantkopf schließt sich der Schaft 14 an, der im dargestellten Ausführungsbeispiel glatt und ohne Gewinde ausgebildet ist und einen konstanten Durchmesser aufweist. Am Ende des glatten also gewindefreien Schaftabschnitts verringert sich der Durchmesser des Schafts 14 der Schraube 12, so dass dadurch eine Schulter 15 gebildet ist. Diese Schulter verläuft quer zur Längsachse der Schraube. Der vor der Schulter 15 vorhandene Abschnitt 17 des Schraubenschafts 14 weist am Ende eine Schneidspitze 16 auf, die beispielsweise zwei quer verlaufende Schneidkanten enthält. Der gesamte Abschnitt 17 ist mit einem Gewinde versehen, so dass er im Folgenden als Gewindeabschnitt 17 bezeichnet wird. Im dargestellten Beispiel reicht das Gewinde von der Schneidspitze 16 bis zur Schulter 15.The screw contains a screw head 13 in the form of a hexagonal head, which serves to actuate the screw. At the hexagon head, the shaft closes 14 on, which is formed smooth and without threads in the illustrated embodiment and has a constant diameter. At the end of the smooth so unthreaded shank portion reduces the diameter of the shaft 14 the screw 12 so that gives it a shoulder 15 is formed. This shoulder is transverse to the longitudinal axis of the screw. The front of the shoulder 15 existing section 17 of the screw shaft 14 has a cutting tip at the end 16 on, for example, contains two transverse cutting edges. The entire section 17 is threaded so that it is referred to below as a threaded section 17 referred to as. In the example shown, the thread extends from the cutting tip 16 to the shoulder 15 ,

Die Befestigung des Deckprofils 10 an dem Grundprofil 1 geschieht in der Weise, dass die Schraube 12 durch die Durchtrittsöffnung in dem Deckprofil 10 hindurchgesteckt wird. Da der Außendurchmesser des Gewindes auf dem Gewindeabschnitt 17 nicht größer ist als der Durchmesser des gewindefreien Abschnitts 14, der seinerseits dem Durchmesser der Durchtrittsöffnung in dem Profil 10 entspricht, geschieht dies Durchschieben der Schraube 12 problemlos. Sobald die Schneidspitze 16 den Deckel 8 berührt, wird beim Verdrehen der Schraube 12 in den Deckel 8 ein Loch gebohrt, dessen Durchmesser durch die Abmessungen der Schneidspitze 16 bestimmt ist. Anschließend erfolgt die Herstellung eines Gewindes sowohl in dem gerade hergestellten Loch als auch in den Seitenwänden 6 des Kanals 5. Dort ist das Gewinde allerdings nur teilweise ausgebildet. Das Einschrauben geschieht solange, bis die Schulter 15 an dem Deckel 8 zur Anlage gelangt. Dadurch ist zwischen der Anlagefläche 2 des Grundprofils 1 und dem führenden Kanten der Flansche 11 des Deckprofils 10 ein fester Abstand hergestellt. Ein zwischen diesen beiden Flächen angeordnetes Solarpaneel 20, das in 2 angedeutet ist, wird damit mit einer exakten Klemmkraft festgelegt. Natürlich ist es möglich, in denen Kanälen 2 noch eine Dichtung unterzubringen, auf der das Solarpaneel 20 aufliegt. Der korrekte Abstand zwischen der Anlagefläche 2 und den Rändern der Flansche 11 wird durch den Abstand zwischen der Unterseite einer Unterlegscheibe 21 unterhalb des Schraubenkopfs 13 bestimmt.The attachment of the cover profile 10 on the basic profile 1 happens in the way that the screw 12 through the passage opening in the cover profile 10 is inserted through. As the outer diameter of the thread on the threaded section 17 is not larger than the diameter of the unthreaded section 14 , in turn, the diameter of the passage opening in the profile 10 corresponds, this is done by pushing the screw 12 problems. Once the cutting tip 16 the lid 8th touches when turning the screw 12 in the lid 8th Drilled a hole whose diameter is determined by the dimensions of the cutting tip 16 is determined. Subsequently, the production of a thread takes place both in the hole just made and in the side walls 6 of the canal 5 , There, however, the thread is only partially formed. The screwing happens until the shoulder 15 on the lid 8th comes to the plant. This is between the contact surface 2 of the basic profile 1 and the leading edge of the flanges 11 of the cover profile 10 made a fixed distance. An arranged between these two surfaces solar panel 20 , this in 2 is indicated, is thus determined with an exact clamping force. Of course it is possible in those channels 2 to place another seal on which the solar panel 20 rests. The correct distance between the contact surface 2 and the edges of the flanges 11 is determined by the distance between the bottom of a washer 21 below the screw head 13 certainly.

Das Ergebnis der Befestigung ist schematisch in 2 dargestellt, in der das Solarpaneel 20 angedeutet ist.The result of the attachment is schematically in 2 shown in which the solar panel 20 is indicated.

Die 3 zeigt eine geänderte Ausführungsform der Schraube 22. Der Gewindeabschnitt 27 weist keine Schneidspitze 16, sondern eine Bohrspitze 26 auf. Diese Ausführungsform ist für ein Grundprofil 1 bestimmt, bei dem der Kanal 5 ein offener Kanal ist, also an seiner von der Basis 7 des Grundprofils 1 abgewandten Seite keinen Deckel aufweist. Das Ergebnis der Befestigung ist wieder in der darunter angeordneten 4 dargestellt.The 3 shows a modified embodiment of the screw 22 , The threaded section 27 does not have a cutting tip 16 but a drill bit 26 on. This embodiment is for a basic profile 1 determines at which the channel 5 an open channel, so its at the base 7 of the basic profile 1 opposite side has no cover. The result of the attachment is again located in the underneath 4 shown.

Bei der Ausführungsform der 3 hat die Schraube eine Bohrspitze, die dazu beitragen kann, eine gewisse Zentrierung zwischen den beiden Wänden 6 des Kanals 5 durchzuführen. Das Gewinde in den Seitenwänden 6 des Kanals 5 ist wiederum nur teilweise ausgebildet.In the embodiment of the 3 The screw has a drill bit that can help provide some centering between the two walls 6 of the canal 5 perform. The thread in the side walls 6 of the canal 5 is again only partially formed.

Falls eine Zentrierung zwischen den beiden Wänden 6 des Kanals 5 nicht erforderlich ist, da die Zentrierung der Schraube beispielsweise auf andere Weise geschieht, kann auch eine Schraube 32 der Ausführungsform nach 5 zur Anwendung kommen. Bei dieser Ausführungsform hat der Gewindeabschnitt 37 ein stumpfes vorderes Ende 36. Ansonsten ist die Befestigung in der gleichen Weise durchzuführen die beiden vorhergehenden Ausführungsformen.If a centering between the two walls 6 of the canal 5 is not necessary, since the centering of the screw happens for example in other ways, can also be a screw 32 the embodiment according to 5 come into use. In this embodiment, the threaded portion 37 a blunt front end 36 , Otherwise, the attachment in the same way to carry out the two previous embodiments.

Nur bei der Ausführungsform der Schraube 12 der 1 und 2 wird ein geschlossener Kanal verwendet, während bei den anderen Ausführungsformen ein offener Kanal des Grundprofils verwendet wird.Only in the embodiment of the screw 12 of the 1 and 2 a closed channel is used, while in the other embodiments an open channel of the base profile is used.

Bei der dargestellten und beschriebenen Ausführungsform wurde als Beispiel die Befestigung eines Solarpaneels beschrieben. Die gleiche Art der Befestigung ist auch bei sonstigen Plattenelementen möglich und sinnvoll, beispielsweise bei Dachplatten oder auch bei Fassadenplatten.In the illustrated and described embodiment, the attachment of a solar panel has been described as an example. The same type of attachment is also possible and useful for other panel elements, for example in roof panels or facade panels.

Claims (12)

Schraube, mit 1.1 einem Schraubenkopf (13), 1.2 einem Schraubenschaft (14) und 1.3 einem vorderen Schraubenende, 1.4 einem von dem vorderen Ende des Schraubenschafts (14) ausgehenden Gewindeabschnitt (17, 27, 37) mit einem Gewinde, sowie mit 1.5 einer dem vorderen Schraubenende zugewandtem Schulter (15) am Ende des Gewindeabschnitts (17, 27, 37), 1.6 deren Durchmesser größer ist als der Kerndurchmesser des Gewindes des Gewindeabschnitts (17, 27, 37).Screw, with 1.1 a screw head ( 13 ), 1.2 a screw shaft ( 14 ) and 1.3 a front end of the screw, 1.4 one of the front end of the screw shaft ( 14 ) outgoing threaded section ( 17 . 27 . 37 ) with a thread, as well as with 1.5 of the front end of the screw facing shoulder ( 15 ) at the end of the threaded section ( 17 . 27 . 37 ), 1.6 whose diameter is greater than the core diameter of the thread of the threaded portion ( 17 . 27 . 37 ). Schraube nach Anspruch 1, mit einem von der Unterseite des Schraubenkopfs (13) ausgehenden gewindefreien Abschnitt, an dessen Ende die Schulter (15) ausgebildet ist.Screw according to claim 1, with one from the underside of the screw head ( 13 ) outgoing unthreaded section, at the end of the shoulder ( 15 ) is trained. Schraube nach Anspruch 1 oder 2, bei der der Durchmesser der Schulter (15) größer oder gleich ist als der Außendurchmesser des Gewindes des Gewindeabschnitts (17, 27, 37).Screw according to Claim 1 or 2, in which the diameter of the shoulder ( 15 ) is greater than or equal to the outer diameter of the thread of the threaded portion ( 17 . 27 . 37 ). Schraube nach einem der vorhergehenden Ansprüche, bei der die Schulter (15) am Ende des zylindrisch ausgebildeten gewindefreien Schaftabschnitts gebildet ist.Screw according to one of the preceding claims, in which the shoulder ( 15 ) is formed at the end of the cylindrically shaped unthreaded shaft portion. Schraube nach einem der Ansprüche 1 bis 3, bei der die Schulter (15) an einem Bund gebildet ist.Screw according to one of Claims 1 to 3, in which the shoulder ( 15 ) is formed on a covenant. Schraube nach einem der vorhergehenden Ansprüche, bei der die Schraube eine Schneidspitze (16) aufweist. Screw according to one of the preceding claims, in which the screw is a cutting tip ( 16 ) having. Schraube nach einem der Ansprüche 1 bis 5, mit einer Bohrspitze (26).Screw according to one of Claims 1 to 5, with a drill bit ( 26 ). Schraube nach einem der Ansprüche 1 bis 5, mit einem stumpfen vorderen Ende (36).Screw according to one of claims 1 to 5, with a blunt front end ( 36 ). Verwendung einer Schraube (12, 22, 32) nach einem der vorhergehenden Ansprüche zum Befestigen eines Profils (10) an einem Grundprofil (1) mit einem dem Abstand von der Unterseite des Schraubenkopfs (13) bis zu der Schulter (15) entsprechenden Abstand.Using a screw ( 12 . 22 . 32 ) according to one of the preceding claims for securing a profile ( 10 ) on a basic profile ( 1 ) with a distance from the bottom of the screw head ( 13 ) to the shoulder ( 15 ) corresponding distance. Verwendung nach Anspruch 9, zur klemmenden Festlegung der Seitenbereiche platteinähnlicher Elemente (20) zwischen dem Grundprofil (1) und dem daran mithilfe der Schraube (12, 22, 32) angeschraubten Profil (10).Use according to claim 9, for clamping the side regions of plate-like elements ( 20 ) between the basic profile ( 1 ) and with the help of the screw ( 12 . 22 . 32 ) bolted profile ( 10 ). Verwendung nach Anspruch 9 oder 10, bei der unter den Schraubenkopf (13) eine Unterlegscheibe (21) gelegt wird und der Abstand zwischen der Unterseite der Unterlegscheibe (21) und der Schulter (15) gerechnet wird.Use according to claim 9 or 10, wherein below the screw head ( 13 ) a washer ( 21 ) and the distance between the underside of the washer ( 21 ) and the shoulder ( 15 ) is calculated. Verwendung nach einem der Ansprüche 9 bis 11 zur Festlegung von Plattenelementen, insbesondere von Dachplatten, von Fassadenplatten und von Solarpaneelen (20).Use according to one of claims 9 to 11 for fixing plate elements, in particular roofing panels, facade panels and solar panels ( 20 ).
