Abstract

本实用新型公开了一种清洁工具，包括平板拖把和清洗桶，所述平板拖把包括拖把杆和与拖把杆活动连接的拖把头，在所述拖把头上设有擦拭物，所述清洗桶包括桶体，在桶体上设有桶盖，在桶盖上开设有清洗区插口和挤水区插口，在清洗区插口上设有清洗器，在挤水区插口上设有挤水器，所述平板拖把还包括喷嘴、驱动杆和设置在拖把杆内部的水泵，所述喷嘴与水泵相连，驱动杆可在拖把杆内上下滑移从而驱动水泵将水由喷嘴喷出；所述拖把杆为中空结构以容纳水。该清洁工具中的平板拖把不仅具有喷水功能，而且使用体验好、可靠性高、不易出故障，便于实现清洗和脱水，清洗桶的挤压脱水部位便于一体成型制作，挤水器安装简便并且能够承受较大挤压力而不易损坏。

Description

一种清洁工具

技术领域

本实用新型涉及一种清洁工具，尤其是指一种具有喷水功能拖把的清洁工具。

背景技术

拖把是一种擦洗地面的长柄清洁工具。现有的具有喷水功能的拖把结构大致相似，包括拖把杆、与拖把杆活动连接的拖把头，还包括可脱卸设于拖把杆上的水箱、设于拖把杆上可与水箱连通的水泵，水泵还连接一用于向外喷水的喷嘴，水泵与用于操作其从水箱中吸水并最终将水从喷嘴中喷出的操作机构连接；操作机构可以是扳手机构，即在拖把杆的头部设有扳手，扳手抵接一辅助压杆，辅助压杆抵接以穿入拖把杆的连杆，连杆的尾部设有挤压机构，挤压机构与泵塞可产生相互作用。通过操作扳手，从而操作挤压机构，带动泵塞运动，泵塞具有自动回位装置，通常为弹簧。初始状态下，出水泵内无水，泵塞被下压后回升，水箱内的水即可通过进水泵被吸入出水泵内，泵塞再次下压，出水泵内的水即可通过喷嘴喷出。这种具有喷水功能的拖把由于需将水箱外置在拖把杆下部或上部，影响拖把的整体外观及尺寸，美观性差，并且水箱会使拖把不易受力或容易失衡，导致使用体验差；与此同时，扳手通过操作机构操作挤压机构实现喷水的结构复杂、零部件较多、成本高、易出故障。

另外，水箱外置在拖把杆下部时也给这种具有喷水功能的拖把头清洗工作带来不便，具体原因由于通常平板拖把清洗桶一般包括独立的挤水区和独立的清洗区，在桶盖上设有清洗区插口和挤水区插口，平板拖把在清洗区插口进行挤压清洗，在挤水区插口进行挤压脱水，这就导致水箱外置在拖把杆下部的喷水拖把根本无法插入现有的平板拖把清洗桶清洗区插口和挤水区插口，实现喷水拖把的便捷清洗和脱水。并且，现有的平板拖把清洗桶挤压脱水时，还普遍存在着挤水区插口内的挤水器对擦拭物进行有力度的挤压，此时挤水器受到的反作用力也较大，容易损坏而导致拖把桶失去使用寿命。

实用新型内容

本实用新型目的是提供一种清洁工具，该清洁工具中的平板拖把不仅具有喷水功能，而且使用体验好、零部件少、可靠性高、不易出故障，便于实现清洗和脱水，清洗桶的挤压脱水部位便于一体成型制作，挤水器安装简便并且能够承受较大挤压力而不易损坏。

为实现上述目的，本实用新型采取以下技术方案：

一种清洁工具，包括平板拖把和清洗桶，所述平板拖把包括拖把杆和与拖把杆活动连接的拖把头，在所述拖把头上设有擦拭物，所述清洗桶包括桶体，所述桶体具有独立的挤水区和独立的清洗区，在桶体上设有桶盖，在桶盖上开设有清洗区插口和挤水区插口，在清洗区插口上设有清洗器，在挤水区插口上设有挤水器，平板拖把在所述清洗区插口内上下移动，所述清洗器对平板拖把的擦拭物进行挤压清洗，平板拖把在所述挤水区插口内上下移动，所述挤水器对平板拖把的擦拭物进行挤压脱水，所述平板拖把还包括喷嘴、驱动杆和设置在拖把杆内部的水泵，所述喷嘴与水泵相连，驱动杆可在拖把杆内上下滑移从而驱动水泵将水由喷嘴喷出；所述拖把杆为中空结构以容纳水，在所述拖把杆端部设有手柄，在所述拖把杆内部设有传动杆，传动杆一端抵住驱动杆或与驱动杆相连，另一端设有按压杆，按压杆与手柄密封连接并且按压杆可沿手柄上下滑移。

优选的，在所述手柄上设有加水口，加水口上设有可启闭的密封盖，在所述密封盖上设有第一单向阀，所述水泵包括泵壳、活塞杆和复位弹簧，所述泵壳固定在拖把杆内，所述喷嘴与泵壳上的出水嘴相连，所述活塞杆穿设在泵壳的泵腔内并由所述驱动杆驱动而能上下滑移，活塞杆的下端连接有活塞，所述活塞杆的内部中空并在活塞杆的出口端设有只允许水从活塞杆内腔流向泵腔的第二单向阀，所述复位弹簧使活塞保持上移复位趋势，所述活塞杆内腔与拖把杆内腔连通。

优选的，在所述传动杆上设有多个凸起，所述凸起可恰好沿拖把杆内壁滑移。

优选的，所述拖把杆分为若干段并通过连接杆首尾依次密封连接，所述传动杆设有若干根，若干根所述传动杆首尾依次相抵。

优选的，还包括辅助复位装置，所述辅助复位装置通过弹性力辅助传动杆复位。

优选的，所述辅助复位装置为辅助复位弹簧或弹性支架，所述辅助复位装置一端抵在拖把杆或连接杆上，另一端抵住所述凸起。

优选的，在所述手柄端部设有限位面，在所述按压杆的近传动杆侧设有密封圈，所述密封盖与手柄柔性连接，所述凸起周向阵列设置在传动杆上，相邻两凸起间留有间隙。

优选的，所述桶盖在所述挤水区插口与平板拖把的擦拭物相对的一侧向下延伸出侧壁并形成容纳槽，在所述容纳槽相对的两侧壁上设有卡槽或卡凸，所述挤水器上设有卡凸或卡槽，所述挤水器的卡凸或卡槽卡入所述容纳槽的卡槽或卡凸上，所述挤水器伸入到所述挤水区插口内以便对平板拖把的擦拭物形成挤压。

优选的，所述挤水器包括挤压板，挤压板的一侧伸入到所述挤水区插口内用于挤压平板拖把的擦拭物，挤压板的其余三侧向上延伸出侧壁并在相对的两窄侧壁上设有所述卡凸或卡槽，在所述挤压板上设有透水孔，当所述挤水器安装到所述容纳槽上时，所述挤压板的长侧壁与所述容纳槽对应侧的侧壁相接触。

优选的，所述挤压板与挤压板的一长侧壁之间设有若干平行的加强筋，挤压板向所述长侧壁端向下倾斜以便使挤出的水经所述透水孔顺势流下，所述挤压板的两窄侧壁与挤压板的挤压侧两端设有加强连接块。

进一步优选的，所述桶盖卡接在所述桶体上，所述清洗器为挤压条和/或刷齿，所述挤压板底部设有加强凸筋，所述加强凸筋与所述挤压板的挤压侧连接有加强板，所述加强板为三角形，并且有多块且平行设置，在所述挤水区插口的远离平板拖把擦拭物的一侧设有导向滚轮。

上述技术方案中，利用中空结构的拖把杆储水，不会影响平板拖把的外观，整体美观性好，并且使用体验好。传动杆一端抵住驱动杆或与驱动杆固连另一端抵住按压杆或直接与按压杆固连，通过按压与手柄密封连接并可沿手柄上下滑移的按压杆，按压杆随即带动传动杆进而驱动驱动杆沿拖把杆向下滑移，从而驱动水泵将水由喷嘴喷出，驱动杆驱动结构简单、零部件少、可靠性高，不易损坏。复位弹簧使活塞保持上移复位趋势从而使驱动杆、传动杆、按压杆上移复位，在此过程中，由于拖把杆内的水部分排出形成微小负压，外部空气随即通过第一单向阀吸入拖把杆内部，保证拖把杆内外压差一致以及驱动杆、传动杆、按压杆的快速上移复位，实现平板拖把的多次重复喷水功能，便于通过清洗桶实现该平板拖把的清洗和脱水。从桶盖向下延伸出容纳槽，挤水器通过卡接的方式向上卡接在容纳槽内，安装简便，挤压板周围向上延伸的侧壁增大了挤压板的强度，侧壁与容纳槽相接触可以更好的将挤压板承受的反作用力分散到桶盖上，从而延长使用寿命。挤压板下方的加强凸筋还可以增强挤压板本身的强度，不易损坏。整个挤水区插口周围的结构设计整体增强了挤压脱水时的受力承受度，挤压脱水效果好，使用寿命长。

附图说明

图1为本清洁工具整体结构示意图；

图2是平板拖把（不带辅助复位弹簧）局部剖视结构示意图；

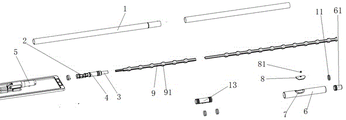

图3是平板拖把（不带辅助复位弹簧）分解状态示意图；

图4是平板拖把局部剖视结构示意图；

图5是平板拖把的水泵局部剖视结构示意图；

图6是平板拖把（安有辅助复位弹簧）局部剖视结构示意图；

图7是弹性支架示意图；

图8是清洗桶分解结构示意图；

图9是桶盖和挤水器分解结构示意图；

图10是桶盖和挤水器另一角度分解结构示意图；

图11是挤水器底部结构示意图。

具体实施方式

下面结合附图，对本实用新型做进一步说明：

如图1至图11所示，本清洁工具，包括平板拖把和清洗桶，其中平板拖把包括具有中空结构以容纳水的拖把杆1、与拖把杆1活动连接的拖把头5、喷嘴2、驱动杆3和设置在拖把杆1内部的水泵4，驱动杆3可在拖把杆1内上下滑移从而驱动水泵4将水泵4内的水由喷嘴2喷出，在拖把头5上设有擦拭物（附图未示出），在拖把杆1端部套设有手柄6，卸下手柄6可以往拖把杆1内加水，加水口7可以设在拖把杆1上，也可以设在手柄6上。在本实施例中，加水口7设置在手柄6上，加水口7上设有可启闭的密封盖8，并在密封盖8上设有只允许空气从手柄外部流向手柄内的第一单向阀81，密封盖8与手柄6通过橡胶柔性连接，避免密封盖8丢失；在拖把杆1内部还设有传动杆9，传动杆9一端抵住驱动杆3或直接与驱动杆3固连另一端抵住按压杆61或直接与按压杆61固连，按压杆61与手柄6通过密封圈11密封连接并且按压杆61可沿手柄6上下滑移。在手柄6端部设有限位面12，密封圈11设置在按压杆61的近传动杆9侧使得按压杆61在沿手柄6滑移的过程中，既保持与手柄6的密封关系又不会从手柄6上滑脱。水通过加水口7注入拖把杆1内，由拖把杆1的中空腔充当储水作用，避免水箱外置在拖把杆下部或上部，影响拖把的整体外观及尺寸，导致美观性差和拖把不易受力或容易失衡，使用体验差的问题，也便于本平板拖把利用现有的清洗桶实现便捷的清洗和脱水。按压按压杆61，按压杆61便推动传动杆9沿拖把杆1向下滑移从而使驱动杆3向下滑移驱动水泵4将水泵4内的水由喷嘴2喷出，实现喷水功能。水泵4为现有技术，具体可以包括泵壳41、活塞杆42和复位弹簧43，泵壳41固定在拖把杆1内，喷嘴2设于泵壳41的下部并与泵壳41上的出水嘴44相连，活塞杆42穿设在泵壳41的泵腔内并由驱动杆3驱动而能上下滑移，活塞杆42的下端连接有活塞45，活塞杆42的内部中空并在活塞杆42的出口端设有只允许水从活塞杆42内腔流向泵腔的第二单向阀46，复位弹簧43使活塞45保持上移复位趋势。因此，按压按压杆61时，按压杆61便驱动驱动杆3向下滑移，驱动杆3再带动活塞杆42和活塞45向下滑移，由于第二单向阀46只允许水从活塞杆42内腔流向泵腔，因此此时活塞杆42内腔与泵腔并不连通，泵腔内的水便由于挤压经出水嘴44由喷嘴2喷出（类似于注射器原理），实现喷水功能。随后活塞45在复位弹簧43作用下保持上移复位，活塞杆42连同驱动杆3、传动杆9、按压杆61上移复位。由于活塞45在复位弹簧43上移复位过程中，泵腔与活塞杆42内腔之间又会形成压差，并且活塞杆42内腔又与拖把杆1内腔连通，活塞杆42内腔的水便通过第二单向阀46从活塞杆42内腔流向泵腔，对泵腔内的水进行补充，拖把杆1内腔的水又流向活塞杆42内腔，以实现多次重复喷水。在驱动杆3、传动杆9、按压杆61上移复位过程中，由于拖把杆1内的水部分经活塞杆42内腔排出至泵腔，拖把杆1内腔形成负压，外部空气随即通过第一单向阀81吸入拖把杆1内腔，保证拖把杆1内外压差一致以及驱动杆3、传动杆9、按压杆61的快速上移复位。驱动杆3驱动结构简单、零部件少，因此可靠性高，不易损坏。

清洗桶包括桶体10，在桶体10内分隔有独立的清洗区20和挤水区30，清洗区20内装水用于清洗拖把，挤水区30用于挤干平板拖把。桶体10上可拆卸安有桶盖40，桶盖40具有清洗区插口410和挤水区插口420，清洗区插口410位于清洗区20上方，清洗区插口410内安有清洗器430，清洗器430可以是挤压条、刷齿等，当平板拖把在清洗区插口410内上下移动时，清洗器430对平板拖把的擦拭物进行挤压清洗。当平板拖把在挤水区插口420内上下移动时，挤水区插口420内的挤水器440对平板拖把的擦拭物进行脱水挤干。在本实施例中，桶盖40一体成型制作，在挤水区插口420的一侧（该侧与平板拖把的擦拭物相对）的桶盖40上向下延伸出四条相互连接的侧壁，包括两窄侧壁450、460，远离擦拭物的长侧壁470和靠近擦拭物的长侧壁480，共同维持了容纳槽50。在容纳槽50内装有挤水器440，挤水器440为各种形状的挤压板、挤压棱柱等，并且在挤水器440的两侧安有卡凸60，在窄侧壁450、460上设有卡槽70，挤水器440由下而上将卡凸60卡入卡槽70内。或者挤水器440的两侧设有卡槽，窄侧壁450、460两侧设有卡凸，将挤压板的卡槽卡在窄侧壁450、460的卡凸上，这样安装非常便捷。

在一个优选实施例中，在传动杆9上设有多个凸起91，凸起91可恰好沿拖把杆1内壁滑移，避免传动杆9在拖把杆1内部振动、偏移，进一步保证传动杆9传动的精准性和可靠性。进一步的，凸起91周向阵列设置在传动杆9上，并且相邻两凸起91间留有间隙，使得拖把杆1内腔容积进一步加大、水流动更为畅通。

在一个优选实施例中，拖把杆1分为2至3段并通过连接杆13首尾依次密封连接。传动杆9也设有2至3根，并且各传动杆首尾依次相抵，进一步减小本平板拖把的包装尺寸。在本实施例中，本喷水拖把还包括辅助复位装置，辅助复位装置可以通过弹性力辅助传动杆9复位，辅助复位装置为辅助复位弹簧100或弹性支架100a，将辅助复位装置一端抵在拖把杆1或连接杆13上，另一端抵住凸起91，从而使传动杆9保持上移复位趋势，促使传动杆9及按压杆10快速上移复位，因此活塞45复位也更为快速，活塞杆42内腔的水通过第二单向阀46从活塞杆42内腔快速流向泵腔，对泵腔内的水进行补充，以便多次快速重复喷水，提高使用者体验感。弹性支架100a具体可以是如图7所示的由若干个塑料弹性圈100b经塑料支撑筋100c相连而成，压缩塑料弹性圈100b，塑料支撑筋100c会产生回弹力使塑料弹性圈100b复位。

在一个优选实施例中，挤水器440为挤压板，挤压板的一侧伸入到挤水区插口420内用于挤压平板拖把的擦拭物，挤压板的其余三侧向上延伸出侧壁510、520、530，并在相对的两窄侧壁520、530上设有卡凸60，在挤压板上设有透水孔80。

进一步优选的，上述挤压板与挤压板的一长侧壁510之间设有若干平行的加强筋550，挤压板向长侧壁510端向下倾斜以便使挤出的水经透水孔80顺势流入到挤水区30内。当挤水器440安装到容纳槽50上时，挤压板的长侧壁510与容纳槽对应侧的侧壁470相接触。这样在挤水器440承受挤压力时，可以更有效地被容纳槽50固定并将力向桶盖分散，所以不易损坏，使用寿命更长。

在一个优选实施例中，挤压板的两窄侧壁520、530与挤压板的挤压侧600的两端设有加强连接块610、620，这样可以进一步增强挤压板与侧壁的连接强度。

在一个优选实施例中，挤压板底部设有加强凸筋700，加强凸筋700与挤压板的挤压侧600连接有加强板710。加强板710为三角形，并且有多块且平行设置。在挤水区插口420远离平板拖把擦拭物的一侧设有导向滚轮90。

上述技术方案中，取下密封盖8，打开加水口7，水通过加水口7注入拖把杆1内，由拖把杆1的中空腔充当储水作用。当需要喷水时，按压按压杆61，按压杆61便推动传动杆9沿拖把杆1向下滑移从而使驱动杆3向下滑移，驱动杆3再带动活塞杆42和活塞45向下滑移，泵腔内的水便由于挤压经出水嘴44由喷嘴2喷出，实现喷水功能。随后活塞45在复位弹簧43作用下保持上移复位，活塞杆42连同驱动杆3、传动杆9、按压杆61上移复位，活塞杆42内腔的水便通过第二单向阀46从活塞杆42内腔流向泵腔，对泵腔内的水进行补充，拖把杆1内腔的水又流向活塞杆42内腔，以实现多次重复喷水。在驱动杆3、传动杆9、按压杆61上移复位过程中，外部空气通过第一单向阀81吸入拖把杆1内腔，保证拖把杆1内外压差一致以及驱动杆3、传动杆9、按压杆61的快速上移复位。驱动杆3驱动结构简单、零部件少，因此可靠性高，不易损坏。当平板拖把需要清洗时，将平板拖把在清洗区插口410内上下移动，清洗器430对平板拖把的擦拭物进行挤压清洗；随后将平板拖把在挤水区插口420内上下移动，挤水区插口420内的挤水器440对平板拖把的擦拭物进行脱水挤干。

本实施例只是对本实用新型构思和实现的说明，并非对其进行限制，在本实用新型构思下，未经实质变换的技术方案仍然在保护范围内。

Claims (11)

1.一种清洁工具，包括平板拖把和清洗桶，所述平板拖把包括拖把杆和与拖把杆活动连接的拖把头，在所述拖把头上设有擦拭物，所述清洗桶包括桶体，所述桶体具有独立的挤水区和独立的清洗区，在桶体上设有桶盖，在桶盖上开设有清洗区插口和挤水区插口，在清洗区插口上设有清洗器，在挤水区插口上设有挤水器，平板拖把在所述清洗区插口内上下移动，所述清洗器对平板拖把的擦拭物进行挤压清洗，平板拖把在所述挤水区插口内上下移动，所述挤水器对平板拖把的擦拭物进行挤压脱水，其特征在于，所述平板拖把还包括喷嘴、驱动杆和设置在拖把杆内部的水泵，所述喷嘴与水泵相连，驱动杆可在拖把杆内上下滑移从而驱动水泵将水由喷嘴喷出；所述拖把杆为中空结构以容纳水，在所述拖把杆端部设有手柄，在所述拖把杆内部设有传动杆，传动杆一端抵住驱动杆或与驱动杆相连，另一端设有按压杆，按压杆与手柄密封连接并且按压杆可沿手柄上下滑移。

2.如权利要求1所述的清洁工具，其特征在于，在所述手柄上设有加水口，加水口上设有可启闭的密封盖，在所述密封盖上设有第一单向阀，所述水泵包括泵壳、活塞杆和复位弹簧，所述泵壳固定在拖把杆内，所述喷嘴与泵壳上的出水嘴相连，所述活塞杆穿设在泵壳的泵腔内并由所述驱动杆驱动而能上下滑移，活塞杆的下端连接有活塞，所述活塞杆的内部中空并在活塞杆的出口端设有只允许水从活塞杆内腔流向泵腔的第二单向阀，所述复位弹簧使活塞保持上移复位趋势，所述活塞杆内腔与拖把杆内腔连通。

3.如权利要求2所述的清洁工具，其特征在于，在所述传动杆上设有多个凸起，所述凸起可恰好沿拖把杆内壁滑移。

4.如权利要求3所述的清洁工具，其特征在于，所述拖把杆分为若干段并通过连接杆首尾依次密封连接，所述传动杆设有若干根，若干根所述传动杆首尾依次相抵。

5.如权利要求4所述的清洁工具，其特征在于，还包括辅助复位装置，所述辅助复位装置通过弹性力辅助传动杆复位。

6.如权利要求5所述的清洁工具，其特征在于，所述辅助复位装置为辅助复位弹簧或弹性支架，所述辅助复位装置一端抵在拖把杆或连接杆上，另一端抵住所述凸起。

7.如权利要求3所述的清洁工具，其特征在于，在所述手柄端部设有限位面，在所述按压杆的近传动杆侧设有密封圈，所述密封盖与手柄柔性连接，所述凸起周向阵列设置在传动杆上，相邻两凸起间留有间隙。

8.如权利要求1或2所述的清洁工具，其特征在于，所述桶盖在所述挤水区插口与平板拖把的擦拭物相对的一侧向下延伸出侧壁并形成容纳槽，在所述容纳槽相对的两侧壁上设有卡槽或卡凸，所述挤水器上设有卡凸或卡槽，所述挤水器的卡凸或卡槽卡入所述容纳槽的卡槽或卡凸上，所述挤水器伸入到所述挤水区插口内以便对平板拖把的擦拭物形成挤压。

9.如权利要求8所述的清洁工具，其特征在于，所述挤水器包括挤压板，挤压板的一侧伸入到所述挤水区插口内用于挤压平板拖把的擦拭物，挤压板的其余三侧向上延伸出侧壁并在相对的两窄侧壁上设有所述卡凸或卡槽，在所述挤压板上设有透水孔，当所述挤水器安装到所述容纳槽上时，所述挤压板的长侧壁与所述容纳槽对应侧的侧壁相接触。

10.如权利要求9所述的清洁工具，其特征在于，所述挤压板与挤压板的一长侧壁之间设有若干平行的加强筋，挤压板向所述长侧壁端向下倾斜以便使挤出的水经所述透水孔顺势流下，所述挤压板的两窄侧壁与挤压板的挤压侧两端设有加强连接块。

11.如权利要求10所述的清洁工具，其特征在于，所述桶盖卡接在所述桶体上，所述清洗器为挤压条和/或刷齿，所述挤压板底部设有加强凸筋，所述加强凸筋与所述挤压板的挤压侧连接有加强板，所述加强板为三角形，并且有多块且平行设置，在所述挤水区插口的远离平板拖把擦拭物的一侧设有导向滚轮。
