Abstract
本实用新型公开了一种带有消毒和支撑功能的消毒池，它涉及医疗器械技术领域。所述弧形池放置在支撑架的上部内侧，所述上盖铰接在支撑架的上方，所述放置板安装在支撑架的支撑腿上，所述放置箱安装在放置板的上方，两个所述连接件安装上盖与支撑架铰接处一边的两侧，所述支撑装置安装在支撑架正面的两根支撑腿上，所述置物架安装在远离支撑装置的一侧支撑架的支撑腿上，所述控制开关安装在支撑架前部任意一侧支撑腿的上部，若干所述紫外线灯管通过灯管夹安装在上盖的内部，本实用新型结构设计合理，通过支撑装置将伤者的手或者腿进行支撑，方便医护人员对伤口进行消毒和清洗，通过增加的紫外线灯管，对弧形池的内部进行消毒，避免细菌的滋生。
Description
技术领域
本实用新型涉及医疗器械技术领域，具体来说，涉及一种带有消毒和支撑功能的消毒池。
背景技术
外科系统日常接触的各种原因所致较大面积形擦伤，挫伤、撕裂伤、切割伤、刺伤等都是多发常见外伤，在治疗过程中通常都须用碘伏对伤口进行清洗。
现有市场上的消毒池大都结构较为简单，功能较为单一，主要体现在病人在清洗伤口时没有支撑件供病人腿或者手臂进行支撑，长时间的悬空导致病人不适，同时也不便医护人员的清洗操作，清洗完成后的消毒池也不能对内部进行消毒，长时间的使用导致细菌的滋生。
针对相关技术中的问题，目前尚未提出有效的解决方案。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种带有消毒和支撑功能的消毒池，本实用新型结构设计合理，通过支撑装置将伤者的手或者腿进行支撑，方便医护人员对伤口进行消毒和清洗，通过增加的紫外线灯管，对弧形池的内部进行消毒，避免细菌的滋生。
(二)技术方案
为实现上述优点，本实用新型采用的具体技术方案如下：它包含支撑架、放置板、放置箱、控制开关、弧形池、上盖、连接件、置物架、支撑装置、紫外线灯管，所述弧形池放置在支撑架的上部内侧，所述上盖铰接在支撑架的上方，所述放置板安装在支撑架的支撑腿上，所述放置箱安装在放置板的上方，两个所述连接件安装上盖与支撑架铰接处一边的两侧，且两个所述连接件分别与上盖与支撑架活动连接，所述支撑装置安装在支撑架正面的两根支撑腿上，所述置物架安装在远离支撑装置的一侧支撑架的支撑腿上，所述控制开关安装在支撑架前部任意一侧支撑腿的上部，若干所述紫外线灯管通过灯管夹安装在上盖的内部。
进一步的，为了方便消毒药瓶的放置，所述放置箱的内部设置有若干放置格。
进一步的，为了方便伤者伤口清洗时，腿或者手臂能够支撑，所述支撑装置包含连接块、横杆、滑块、一级伸缩杆、二级伸缩杆，两个所述连接块分别套接在支撑架正面的两根支撑腿上，所述横杆固定连接在两个所述连接块之间，所述滑块滑动连接在横杆上，所述一级伸缩杆垂直固定连接在滑块的上方，所述二级伸缩杆活动连接在一级伸缩杆的内部上方。
进一步的，为了方便医疗垃圾桶的放置，所述置物架包含移动块和放置圈，所述移动块活动连接在支撑架的支撑腿上，所述放置圈固定连接在移动块的前部。
进一步的，为了对支撑装置各个活动关节进行限位，两个所述连接块、滑块、一级伸缩杆和移动块上均设置有限位螺杆。
进一步的，为了增加伤者清洗时支撑装置的舒适度，所述二级伸缩杆的顶部设置有弧形托板。
进一步的，为了紫外线灯管消毒时供电，所述控制开关与外部220V电源和紫外线灯管之间电性连接。
进一步的，为了方便伤口清洗后消毒药水的收集，所述弧形池的底部设置有卸液管。
进一步的，为了方便本实用新型的移动，所述支撑架的四个支撑脚底部均设置有移动轮。
(三)有益效果
与现有技术相比，本实用新型提供了一种带有消毒和支撑功能的消毒池，具备以下有益效果：本实用新型结构设计合理，通过支撑装置将伤者的手或者腿进行支撑，方便医护人员对伤口进行消毒和清洗，通过增加的紫外线灯管，对弧形池的内部进行消毒，避免细菌的滋生。
附图说明
为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。
图1是本实用新型的结构示意图；
图2是本实用新型中支撑装置9的安装位置结构示意图；

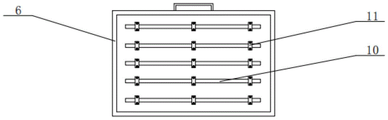

图3是本实用新型中上盖6的内部结构示意图；

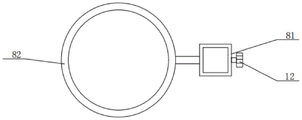

图4是本实用新型中置物架8的结构示意图；
图5是本实用新型中支撑装置9的结构示意图。
图中：支撑架1、放置板2、放置箱3、控制开关4、弧形池5、上盖6、连接件7、置物架8、支撑装置9、紫外线灯管10、灯管夹11、放置格31、连接块91、横杆92、滑块93、一级伸缩杆94、二级伸缩杆95、移动块81、放置圈82、限位螺杆12、弧形托板13、卸液管51、移动轮14。
具体实施方式
为进一步说明各实施例，本实用新型提供有附图，这些附图为本实用新型揭露内容的一部分，其主要用以说明实施例，并可配合说明书的相关描述来解释实施例的运作原理，配合参考这些内容，本领域普通技术人员应能理解其他可能的实施方式以及本实用新型的优点，图中的组件并未按比例绘制，而类似的组件符号通常用来表示类似的组件。
根据本实用新型的实施例，提供了一种带有消毒和支撑功能的消毒池。
现结合附图和具体实施方式对本实用新型进一步说明，如图1-5所示，根据本实用新型实施例的一种带有消毒和支撑功能的消毒池，它包含支撑架1、放置板2、放置箱3、控制开关4、弧形池5、上盖6、连接件7、置物架8、支撑装置9、紫外线灯管10，所述弧形池5放置在支撑架1的上部内侧，所述上盖6铰接在支撑架1的上方，所述放置板2安装在支撑架1的支撑腿上，所述放置箱3安装在放置板2的上方，两个所述连接件7安装上盖6与支撑架1铰接处一边的两侧，且两个所述连接件7分别与上盖6与支撑架1活动连接，所述支撑装置9安装在支撑架1正面的两根支撑腿上，所述置物架8安装在远离支撑装置9的一侧支撑架1的支撑腿上，所述控制开关4安装在支撑架1前部任意一侧支撑腿的上部，若干所述紫外线灯管10通过灯管夹11安装在上盖6的内部。
在一个实施例中，所述放置箱3的内部设置有若干放置格31，通过若干放置格31可以方便消毒需要使用的药水放置。
在一个实施例中，所述支撑装置9包含连接块91、横杆92、滑块93、一级伸缩杆94、二级伸缩杆95，两个所述连接块91分别套接在支撑架1正面的两根支撑腿上，所述横杆92固定连接在两个所述连接块91之间，所述滑块93滑动连接在横杆92上，所述一级伸缩杆94垂直固定连接在滑块93的上方，所述二级伸缩杆95活动连接在一级伸缩杆94的内部上方，通过支撑装置9可以方便受伤者的腿部或者手臂支撑，方便医护人员对伤口进行清洗。
在一个实施例中，所述置物架8包含移动块81和放置圈82，所述移动块81活动连接在支撑架1的支撑腿上，所述放置圈82固定连接在移动块81的前部，将医疗的垃圾桶通过放置圈82放置在本实用新型上，方便医疗垃圾的放置，避免医疗废弃物乱丢。
在一个实施例中，两个所述连接块91、滑块93、一级伸缩杆94和移动块81上均设置有限位螺杆12，通过限位螺杆12可以对两个所述连接块91、滑块93、二级伸缩杆95和移动块81进行定位。
在一个实施例中，所述二级伸缩杆95的顶部设置有弧形托板13，通过弧形托板13增加支撑放置的舒适度。
在一个实施例中，所述控制开关4与外部220V电源和紫外线灯管10之间电性连接，控制开关4通过连接线与外部220V电源连接为紫外线灯管10进行消毒供电，在本实用新型使用完成后，将本实用新型放置到指定的地点进行紫外线消毒，避免细菌的滋生。
在一个实施例中，所述弧形池5的底部设置有卸液管51，将过卸液管51可以将消毒的药水排送至医疗垃圾桶的内部，待伤口清洗完成后进行集中处理。
在一个实施例中，所述支撑架1的四个支撑脚底部均设置有移动轮14，通过移动轮14可以方便本实用新型的移动使用。
工作原理：在使用时，首先将本实用新型通过移动轮14送至指定的清洗消毒点，根据伤者的需求，调节两个连接块91在支撑架1上高度并进行定位，调节滑块93至方便伤者腿或者手臂进行支撑位置，抽出二级伸缩杆95，将伤者的腿或者手臂放置在弧形托板13上，这样支撑定位伤者的手臂或者腿部，方便医护人员对伤者的伤口进行消毒和清洗，同时，也可以方便伤者进行支撑，避免手臂或腿长时间的悬空造成不适，清洗完成后，将本实用新型送至指定的放置点，控制开关4通过连接线与外部220V电源连接为紫外线灯管10进行消毒供电，避免细菌的滋生。
综上所述，借助于本实用新型的上述技术方案，从而实现本实用新型结构设计合理，通过支撑装置将伤者的手或者腿进行支撑，方便医护人员对伤口进行消毒和清洗，通过增加的紫外线灯管，对弧形池的内部进行消毒，避免细菌的滋生。
在本实用新型中，除非另有明确的规定和限定，术语“安装”、“设置”、“连接”、“固定”、“旋接”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
Claims (9)
1.一种带有消毒和支撑功能的消毒池，其特征在于，它包含支撑架(1)、放置板(2)、放置箱(3)、控制开关(4)、弧形池(5)、上盖(6)、连接件(7)、置物架(8)、支撑装置(9)、紫外线灯管(10)，所述弧形池(5)放置在支撑架(1)的上部内侧，所述上盖(6)铰接在支撑架(1)的上方，所述放置板(2)安装在支撑架(1)的支撑腿上，所述放置箱(3)安装在放置板(2)的上方，两个所述连接件(7)安装上盖(6)与支撑架(1)铰接处一边的两侧，且两个所述连接件(7)分别与上盖(6)与支撑架(1)活动连接，所述支撑装置(9)安装在支撑架(1)正面的两根支撑腿上，所述置物架(8)安装在远离支撑装置(9)的一侧支撑架(1)的支撑腿上，所述控制开关(4)安装在支撑架(1)前部任意一侧支撑腿的上部，若干所述紫外线灯管(10)通过灯管夹(11)安装在上盖(6)的内部。
2.根据权利要求1所述的一种带有消毒和支撑功能的消毒池，其特征在于，所述放置箱(3)的内部设置有若干放置格(31)。
3.根据权利要求1所述的一种带有消毒和支撑功能的消毒池，其特征在于，所述支撑装置(9)包含连接块(91)、横杆(92)、滑块(93)、一级伸缩杆(94)、二级伸缩杆(95)，两个所述连接块(91)分别套接在支撑架(1)正面的两根支撑腿上，所述横杆(92)固定连接在两个所述连接块(91)之间，所述滑块(93)滑动连接在横杆(92)上，所述一级伸缩杆(94)垂直固定连接在滑块(93)的上方，所述二级伸缩杆(95)活动连接在一级伸缩杆(94)的内部上方。
4.根据权利要求3所述的一种带有消毒和支撑功能的消毒池，其特征在于，所述置物架(8)包含移动块(81)和放置圈(82)，所述移动块(81)活动连接在支撑架(1)的支撑腿上，所述放置圈(82)固定连接在移动块(81)的前部。
5.根据权利要求4所述的一种带有消毒和支撑功能的消毒池，其特征在于，两个所述连接块(91)、滑块(93)、一级伸缩杆(94)和移动块(81)上均设置有限位螺杆(12)。
6.根据权利要求3所述的一种带有消毒和支撑功能的消毒池，其特征在于，所述二级伸缩杆(95)的顶部设置有弧形托板(13)。
7.根据权利要求1所述的一种带有消毒和支撑功能的消毒池，其特征在于，所述控制开关(4)与外部220V电源和紫外线灯管(10)之间电性连接。
8.根据权利要求1所述的一种带有消毒和支撑功能的消毒池，其特征在于，所述弧形池(5)的底部设置有卸液管(51)。
9.根据权利要求1所述的一种带有消毒和支撑功能的消毒池，其特征在于，所述支撑架(1)的四个支撑脚底部均设置有移动轮(14)。
