Abstract
本实用新型公开了一种便于清洁的太阳能光伏板，包括第一导轨与第二导轨，所述第一导轨与第二导轨之间均匀固定设置有若干太阳能板，所述第一导轨外侧表面开设有滑槽，所述滑槽内侧中部通过轴承活动设置有螺杆，所述滑槽内部一侧活动卡合设置有滑块，所述滑块内部通过螺纹活动套设在螺杆外侧表面，所述第一导轨表面一侧通过安装座固定设置有电动机，所述电动机的输出轴端通过联轴器与螺杆之间传动连接，所述滑块表面一侧固定设置有固定框架，所述固定框架内部设置有清洁机构。本实用新型使用效果好，可以在需要时可以对太阳能板表面自动进行清洁，从而可以提高太阳能板的使用效果，防止太阳能板表面过脏影响其发电效率。
Description
技术领域
本实用新型涉及太阳能板技术领域，具体为一种便于清洁的太阳能光伏板。
背景技术
太阳能电池又称为“太阳能芯片”或“光电池”，是一种利用太阳光直接发电的光电半导体薄片。单体太阳能电池不能直接做电源使用。作电源必须将若干单体太阳能电池串、并联连接和严密封装成组件。
太阳能板（也叫太阳能电池组件)多个太阳能电池片按组装的组装件,是太阳能发电系统中的核心部分，也是太阳能发电系统中最重要的部分。
但是目前使用的太阳能板在清洁时较为不便，大多都是工人通过手动的方式对太阳能板表面进行刷洗，其工作效率较低，费时费力。
实用新型内容
本实用新型的目的在于提供一种便于清洁的太阳能光伏板，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种便于清洁的太阳能光伏板，包括第一导轨与第二导轨，所述第一导轨与第二导轨之间均匀固定设置有若干太阳能板，所述第一导轨外侧表面开设有滑槽，所述滑槽内侧中部通过轴承活动设置有螺杆，所述滑槽内部一侧活动卡合设置有滑块，所述滑块内部通过螺纹活动套设在螺杆外侧表面，所述第一导轨表面一侧通过安装座固定设置有电动机，所述电动机的输出轴端通过联轴器与螺杆之间传动连接，所述滑块表面一侧固定设置有固定框架，所述固定框架内部设置有清洁机构。
优选的，所述清洁机构包括传动杆、齿轮、齿条、伸缩杆、刷头，所述固定框架内侧中部通过轴承活动设置有传动杆，所述传动杆表面一端固定设置有齿轮，所述第一导轨表面一侧固定设置有齿条，所述齿轮与齿条之间相互啮合，所述固定框架内部下端通过轴承活动设置有若干伸缩杆，所述伸缩杆下端固定设置有刷头，通过清洁机构可以在需要时可以对太阳能板表面自动进行清洁，从而可以提高太阳能板的使用效果，防止太阳能板表面过脏影响其发电效率。
优选的，所述传动杆外侧表面均匀固定设置有若干第一锥齿轮，所述伸缩杆上端固定设置有第二锥齿轮，所述第一锥齿轮与第二锥齿轮之间相互啮合，通过第一锥齿轮可以带动伸缩杆转动。
优选的，所述伸缩杆内部设置有弹簧，通过弹簧可以使得刷头始终与太阳能板表面贴合。
优选的，所述第二导轨外侧表面开设有引导槽，所述固定框架下端活动卡合设置在引导槽内部，通过引导槽可以提高固定框架左左移动时的稳定性。
优选的，所述第一导轨外侧在电动机表面设置有保护壳体，通过保护壳体可以起到保护电动机的作用。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过电动机带动螺杆转动，随后即可通过螺杆带动滑块在滑槽内部向左移动，滑块向左移动时即可带动固定框架一起向左移动，而固定框架在右移时即可通过齿轮和齿条带动传动杆转动，传动杆转动后即可通过第一锥齿轮与第二锥齿轮带动伸缩杆和刷头转动，如此即可在刷头右移的同时通过转动的刷头对太阳能板进行清洁，整个过程方便快捷。
2、本实用新型在使用时，通过弹簧可以使得刷头始终与太阳能板表面贴合，从而可以进一步提高装置的清洁效果，同时通过固定框架的下端卡合在引导槽中，可以提高固定框架左左移动时的稳定性。
附图说明
图1为本实用新型一种便于清洁的太阳能光伏板整体结构示意图；

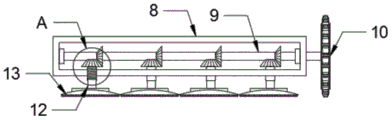

图2为本实用新型一种便于清洁的太阳能光伏板固定框架内部结构视图；
图3为本实用新型一种便于清洁的太阳能光伏板图2中A处的放大视图。
图中：1、第一导轨；2、第二导轨；3、太阳能板；4、滑槽；5、螺杆；6、滑块；7、电动机；8、固定框架；9、传动杆；10、齿轮；11、齿条；12、伸缩杆；13、刷头；14、第一锥齿轮；15、第二锥齿轮；16、弹簧；17、引导槽；18、保护壳体。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：一种便于清洁的太阳能光伏板，包括第一导轨1与第二导轨2，所述第一导轨1与第二导轨2之间均匀固定设置有若干太阳能板3，所述第一导轨1外侧表面开设有滑槽4，所述滑槽4内侧中部通过轴承活动设置有螺杆5，所述滑槽4内部一侧活动卡合设置有滑块6，所述滑块6内部通过螺纹活动套设在螺杆5外侧表面，所述第一导轨1表面一侧通过安装座固定设置有电动机7，所述电动机7的输出轴端通过联轴器与螺杆5之间传动连接，所述滑块6表面一侧固定设置有固定框架8，所述固定框架8内部设置有清洁机构。
所述清洁机构包括传动杆9、齿轮10、齿条11、伸缩杆12、刷头13，所述固定框架8内侧中部通过轴承活动设置有传动杆9，所述传动杆9表面一端固定设置有齿轮10，所述第一导轨1表面一侧固定设置有齿条11，所述齿轮10与齿条11之间相互啮合，所述固定框架8内部下端通过轴承活动设置有若干伸缩杆12，所述伸缩杆12下端固定设置有刷头13，通过清洁机构可以在需要时可以对太阳能板3表面自动进行清洁，从而可以提高太阳能板3的使用效果，防止太阳能板3表面过脏影响其发电效率，所述传动杆9外侧表面均匀固定设置有若干第一锥齿轮14，所述伸缩杆12上端固定设置有第二锥齿轮15，所述第一锥齿轮14与第二锥齿轮15之间相互啮合，通过第一锥齿轮14可以带动伸缩杆12转动，所述伸缩杆12内部设置有弹簧16，通过弹簧16可以使得刷头13始终与太阳能板3表面贴合，所述第二导轨2外侧表面开设有引导槽17，所述固定框架8下端活动卡合设置在引导槽17内部，通过引导槽17可以提高固定框架8左左移动时的稳定性，所述第一导轨1外侧在电动机7表面设置有保护壳体18，通过保护壳体18可以起到保护电动机7的作用。
工作原理：使用装置时可以通过太阳能板3进行光伏发电，当装置长时间使用后可以打开电动机7通过电动机7带动螺杆5转动，随后即可通过螺杆5带动滑块6在滑槽4内部向左移动，滑块6向左移动时即可带动固定框架8一起向左移动，而固定框架8在左移时即可通过齿轮10和齿条11带动传动杆9转动，传动杆9转动后即可通过第一锥齿轮14与第二锥齿轮15带动伸缩杆12和刷头13转动，如此即可在刷头13左移的同时通过转动的刷头13对太阳能板3进行清洁，从而可以提高太阳能板3的使用效果，防止太阳能板3表面过脏影响其发电效率，并且装置在使用时，通过弹簧16可以使得刷头13始终与太阳能板3表面贴合，从而可以进一步提高装置的清洁效果，同时通过固定框架8的下端卡合在引导槽17中，可以提高固定框架8移动时的稳定性，这就是本实用新型一种便于清洁的太阳能光伏板的工作原理。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
Claims (6)
1.一种便于清洁的太阳能光伏板，包括第一导轨（1）与第二导轨（2），其特征在于：所述第一导轨（1）与第二导轨（2）之间均匀固定设置有若干太阳能板（3），所述第一导轨（1）外侧表面开设有滑槽（4），所述滑槽（4）内侧中部通过轴承活动设置有螺杆（5），所述滑槽（4）内部一侧活动卡合设置有滑块（6），所述滑块（6）内部通过螺纹活动套设在螺杆（5）外侧表面，所述第一导轨（1）表面一侧通过安装座固定设置有电动机（7），所述电动机（7）的输出轴端通过联轴器与螺杆（5）之间传动连接，所述滑块（6）表面一侧固定设置有固定框架（8），所述固定框架（8）内部设置有清洁机构。
2.根据权利要求1所述的一种便于清洁的太阳能光伏板，其特征在于：所述清洁机构包括传动杆（9）、齿轮（10）、齿条（11）、伸缩杆（12）、刷头（13），所述固定框架（8）内侧中部通过轴承活动设置有传动杆（9），所述传动杆（9）表面一端固定设置有齿轮（10），所述第一导轨（1）表面一侧固定设置有齿条（11），所述齿轮（10）与齿条（11）之间相互啮合，所述固定框架（8）内部下端通过轴承活动设置有若干伸缩杆（12），所述伸缩杆（12）下端固定设置有刷头（13）。
3.根据权利要求2所述的一种便于清洁的太阳能光伏板，其特征在于：所述传动杆（9）外侧表面均匀固定设置有若干第一锥齿轮（14），所述伸缩杆（12）上端固定设置有第二锥齿轮（15），所述第一锥齿轮（14）与第二锥齿轮（15）之间相互啮合。
4.根据权利要求2所述的一种便于清洁的太阳能光伏板，其特征在于：所述伸缩杆（12）内部设置有弹簧（16）。
5.根据权利要求1所述的一种便于清洁的太阳能光伏板，其特征在于：所述第二导轨（2）外侧表面开设有引导槽（17），所述固定框架（8）下端活动卡合设置在引导槽（17）内部。
6.根据权利要求1所述的一种便于清洁的太阳能光伏板，其特征在于：所述第一导轨（1）外侧在电动机（7）表面设置有保护壳体（18）。
