CN213462621U - 一种铝合金模具研发用操作柜 - Google Patents

Abstract

本实用新型公开了一种铝合金模具研发用操作柜，包括柜体，所述柜体顶部开有置物槽，且置物槽顶部一侧内壁通过铰链铰接有柜门，所述柜门一端底部通过铰链铰接有电动推杆，且电动推杆底端通过铰链铰接在置物槽底部内壁，所述柜门顶部开有安装槽，且安装槽内壁转动连接有顶板。本实用新型通过使用柜体、置物槽、柜门和电动推杆，能够将柜门打开，便于放置物品，提高柜体的空间利用率，同时利用顶板和电动机，能够旋转顶部平台，方便操作人员便捷的使用，提高操作柜的实用性；通过使用垃圾箱、除杂盒、过滤网、除灰盒和支撑条，能够对操作人员使用后的垃圾进行分类收集，方便废料和垃圾的回收，提高工作效率。

Description

一种铝合金模具研发用操作柜

技术领域

本实用新型涉及铝合金模具研发用操作柜技术领域，尤其涉及一种铝合金模具研发用操作柜。

背景技术

在机械中多会有各种各样的操作柜，操作柜一般都是用来进行对各种机器进行操作控制的机器。然而现有的操作柜中显示装置与操作柜都是一体的，这样在安装和维修的时候都不是很方便，增加了维修的难度，并且普通的操作柜一般都是固定在一个地方，这样在移动很搬运的时候很是麻烦

因此，中国专利(申请号201410269827.2)提出“一种操作柜”，利用操作柜中输入设备与显示屏与操作柜本身不是一体结构，方便了日后的维修，也有利于安装和拆卸；操作柜四脚上安装有滚轮，也有利于操作柜的移动和搬运，但是该装置存在缺陷，首先该装置无法调节高度，导致装置的实用性不强，其次操作柜笨重，导致其转移和搬运较为麻烦，且操作柜在操作人员使用后会产生废屑和灰尘等杂物，传统收集多使用垃圾桶，这样导致收集较为浪费时间，导致工作效率降低。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种铝合金模具研发用操作柜。

为了实现上述目的，本实用新型采用了如下技术方案：

一种铝合金模具研发用操作柜，包括柜体，所述柜体顶部开有置物槽，且置物槽顶部一侧内壁通过铰链铰接有柜门，所述柜门一端底部通过铰链铰接有电动推杆，且电动推杆底端通过铰链铰接在置物槽底部内壁，所述柜门顶部开有安装槽，且安装槽内壁转动连接有顶板，所述柜门底部固定有电动机，且电动机的输出轴通过联动器固定在顶板底部，所述柜体一侧外壁固定有垃圾箱，且垃圾箱一侧外壁开有固定槽，所述固定槽内壁滑动连接有除杂盒，且除杂盒底部开有安装口，所述安装口内壁固定有过滤网，所述垃圾箱底部两边内壁固定有支撑条，且支撑条顶部滑动连接有除灰盒，所述柜体底部开有安装槽口，且安装槽口两侧内壁分别通过铰链铰接有第一伸缩机构和第二伸缩机构，所述第一伸缩机构包括金属管、连杆和卡块，所述连杆与金属管内壁形成滑动配合，且连杆上开有若干个均匀分布的矩形槽，所述矩形槽内壁与卡块形成滑动配合，所述柜体底部四角开有“L”形槽，且“L”形槽内壁滑动连接有固定板，所述固定板底部固定有连接杆。

优选的，所述连接杆底部通过轴承转动连接有转轴，且转轴外壁固定有滚轮。

优选的，所述第二伸缩机构与第一伸缩机构结构相同，且第二伸缩机构和第一伸缩机构相对一侧开有滑槽，所述滑槽内壁与第一伸缩机构形成滑动配合。

优选的，所述安装槽口尺寸与第一伸缩机构和第二伸缩机构尺寸相适配。

优选的，所述金属管一端内壁开有卡槽，且卡槽内壁与卡块形成卡接配合。

优选的，所述电动推杆和电动机均通过导线连接有开关，且开关通过电源线连接有电源。

本实用新型的有益效果为：

1、通过使用柜体、置物槽、柜门和电动推杆，能够将柜门打开，便于放置物品，提高柜体的空间利用率，同时利用顶板和电动机，能够旋转顶部平台，方便操作人员使用，提高操作柜的实用性；

2、通过使用垃圾箱、除杂盒、过滤网、除灰盒和支撑条，能够对操作人员使用后的垃圾进行分类收集，方便废料和垃圾的回收，提高工作效率，通过使用第二伸缩机构、固定板、连接杆以及第一伸缩机构设置的金属管、连杆和卡块，能够便捷的调节操作柜的高度方便操作人员使用，且能够便捷的对操作柜进行转移，避免传统的操作柜的笨重，难以快速进行转移或搬运，提高设备的实用性。

附图说明

图1为本实用新型提出的一种铝合金模具研发用操作柜的正剖面结构示意图；

图2为本实用新型提出的一种铝合金模具研发用操作柜的侧剖面结构示意图；

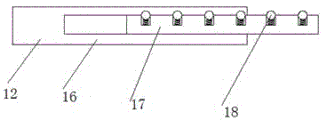

图3为本实用新型提出的一种铝合金模具研发用操作柜的第一伸缩机构剖面结构示意图。

图中：1柜体、2置物槽、3柜门、4电动推杆、5顶板、6电动机、7垃圾箱、8除杂盒、9过滤网、10除灰盒、11支撑条、12第一伸缩机构、13第二伸缩机构、14固定板、15连接杆、16金属管、17 连杆、18卡块、19“L”形槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种铝合金模具研发用操作柜，包括柜体1，柜体 1顶部开有置物槽2，且置物槽2顶部一侧内壁通过铰链铰接有柜门 3，柜门3一端底部通过铰链铰接有电动推杆4，且电动推杆4底端通过铰链铰接在置物槽2底部内壁，柜门3顶部开有安装槽，且安装槽内壁转动连接有顶板5，柜门3底部固定有电动机6，且电动机6 的输出轴通过联动器固定在顶板5底部，通过使用柜体1、置物槽2、柜门3和电动推杆4，能够将柜门3打开，便于放置物品，提高柜体 1的空间利用率，同时利用顶板5和电动机6，能够旋转顶部平台，方便操作人员使用，提高操作柜的实用性；

柜体1一侧外壁固定有垃圾箱7，且垃圾箱7一侧外壁开有固定槽，固定槽内壁滑动连接有除杂盒8，且除杂盒8底部开有安装口，安装口内壁固定有过滤网9，垃圾箱7底部两边内壁固定有支撑条11，且支撑条11顶部滑动连接有除灰盒10，柜体1底部开有安装槽口，且安装槽口两侧内壁分别通过铰链铰接有第一伸缩机构12和第二伸缩机构13，第一伸缩机构12包括金属管16、连杆17和卡块18，连杆17与金属管16内壁形成滑动配合，且连杆17上开有若干个均匀分布的矩形槽，矩形槽内壁与卡块18形成滑动配合，柜体1底部四角开有“L”形槽19，且“L”形槽19内壁滑动连接有固定板14，固定板14底部固定有连接杆15，通过使用垃圾箱7、除杂盒8、过滤网9、除灰盒10和支撑条11，能够对操作人员使用后的垃圾进行分类收集，方便废料和垃圾的回收，提高工作效率，通过使用第二伸缩机构13、固定板14、连接杆15以及第一伸缩机构12设置的金属管 16、连杆17和卡块18，能够便捷的调节操作柜的高度方便操作人员使用，且能够便捷的对操作柜进行转移，避免传统的操作柜的笨重，难以快速进行转移或搬运，提高设备的实用性；

连接杆15底部通过轴承转动连接有转轴，且转轴外壁固定有滚轮，第二伸缩机构13与第一伸缩机构12结构相同，且第二伸缩机构 13和第一伸缩机构12相对一侧开有滑槽，滑槽内壁与第一伸缩机构 12形成滑动配合，安装槽口尺寸与第一伸缩机构12和第二伸缩机构 13尺寸相适配，金属管16一端内壁开有卡槽，且卡槽内壁与卡块18 形成卡接配合，电动推杆4和电动机6均通过导线连接有开关，且开关通过电源线连接有电源。

工作原理：通过使用柜体1、置物槽2、柜门3和电动推杆4，能够将柜门3打开，便于放置物品，提高柜体1的空间利用率，同时利用顶板5和电动机6，能够旋转顶部平台，方便操作人员使用，提高操作柜的实用性；通过使用垃圾箱7、除杂盒8、过滤网9、除灰盒10和支撑条11，能够对操作人员使用后的垃圾进行分类收集，方便废料和垃圾的回收，提高工作效率，通过使用第二伸缩机构13、固定板14、连接杆15以及第一伸缩机构12设置的金属管16、连杆 17和卡块18，能够便捷的调节操作柜的高度方便操作人员使用，且能够便捷的对操作柜进行转移，避免传统的操作柜的笨重，难以快速进行转移或搬运，提高设备的实用性。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。

Claims (6)

1.一种铝合金模具研发用操作柜，包括柜体(1)，其特征在于，所述柜体(1)顶部开有置物槽(2)，且置物槽(2)顶部一侧内壁通过铰链铰接有柜门(3)，所述柜门(3)一端底部通过铰链铰接有电动推杆(4)，且电动推杆(4)底端通过铰链铰接在置物槽(2)底部内壁，所述柜门(3)顶部开有安装槽，且安装槽内壁转动连接有顶板(5)，所述柜门(3)底部固定有电动机(6)，且电动机(6)的输出轴通过联动器固定在顶板(5)底部，所述柜体(1)一侧外壁固定有垃圾箱(7)，且垃圾箱(7)一侧外壁开有固定槽，所述固定槽内壁滑动连接有除杂盒(8)，且除杂盒(8)底部开有安装口，所述安装口内壁固定有过滤网(9)，所述垃圾箱(7)底部两边内壁固定有支撑条(11)，且支撑条(11)顶部滑动连接有除灰盒(10)，所述柜体(1)底部开有安装槽口，且安装槽口两侧内壁分别通过铰链铰接有第一伸缩机构(12)和第二伸缩机构(13)，所述第一伸缩机构(12)包括金属管(16)、连杆(17)和卡块(18)，所述连杆(17)与金属管(16)内壁形成滑动配合，且连杆(17)上开有若干个均匀分布的矩形槽，所述矩形槽内壁与卡块(18)形成滑动配合，所述柜体(1)底部四角开有“L”形槽(19)，且“L”形槽(19)内壁滑动连接有固定板(14)，所述固定板(14)底部固定有连接杆(15)。

2.根据权利要求1所述的一种铝合金模具研发用操作柜，其特征在于，所述连接杆(15)底部通过轴承转动连接有转轴，且转轴外壁固定有滚轮。

3.根据权利要求1所述的一种铝合金模具研发用操作柜，其特征在于，所述第二伸缩机构(13)与第一伸缩机构(12)结构相同，且第二伸缩机构(13)和第一伸缩机构(12)相对一侧开有滑槽，所述滑槽内壁与第一伸缩机构(12)形成滑动配合。

4.根据权利要求1所述的一种铝合金模具研发用操作柜，其特征在于，所述安装槽口尺寸与第一伸缩机构(12)和第二伸缩机构(13)尺寸相适配。

5.根据权利要求1所述的一种铝合金模具研发用操作柜，其特征在于，所述金属管(16)一端内壁开有卡槽，且卡槽内壁与卡块(18)形成卡接配合。

6.根据权利要求1所述的一种铝合金模具研发用操作柜，其特征在于，所述电动推杆(4)和电动机(6)均通过导线连接有开关，且开关通过电源线连接有电源。
