Abstract

本实用新型公开了一种防尘效果好的节能环保空调，包括底板，所述底板顶部的两侧均固定连接有支撑架，两个支撑架的顶部固定连接有空调外机，所述底板的两侧均固定连接有连接架，两个连接架相对一侧的顶部固定连接有顶板，所述顶板的底部固定连接有外壳，所述外壳内腔的轴心处固定连接有双轴电机。本实用新型通过底板、支撑架、空调外机、连接架、顶板、外壳、双轴电机、螺纹杆、螺纹套、连接杆、框架和防护罩的配合使用，能够有效的解决传统空调外机在外部环境下容易受到灰尘入侵导致散热效果差的问题，该装置能够在空调停止时进行防护，避免设备受到外部环境的影响，提高了防护能力，降低灰尘的污染。

Description

一种防尘效果好的节能环保空调

技术领域

本实用新型涉及空调技术领域，具体为一种防尘效果好的节能环保空调。

背景技术

普通的空调分为内机和外机，外机包括了机箱、风机和热交换器，机箱的前侧壁和后侧壁分别设有对应的排风孔和进风孔，风机和热交换器均安装在机箱内，风机将热交换器的热气或者冷气排出以维持热交换器的温度平衡，而外机的热交换效率是空调制冷能力和制热能力的主要影响参数，除了设备本身的因素外，外部因素也会影响热交换效率，例如外机的工作条件相对恶劣，长期暴露于大气中，容易积累大量灰尘，易堵塞散热孔，工作时温度高，影响空调的使用寿命。

实用新型内容

本实用新型的目的在于提供一种防尘效果好的节能环保空调，具备防尘效果好的优点，解决了外机的工作条件相对恶劣，长期暴露于大气中，容易积累大量灰尘，易堵塞散热孔，工作时温度高，影响空调的使用寿命的问题。

为实现上述目的，本实用新型提供如下技术方案：一种防尘效果好的节能环保空调，包括底板，所述底板顶部的两侧均固定连接有支撑架，两个支撑架的顶部固定连接有空调外机，所述底板的两侧均固定连接有连接架，两个连接架相对一侧的顶部固定连接有顶板，所述顶板的底部固定连接有外壳，所述外壳内腔的轴心处固定连接有双轴电机，所述双轴电机的两端均固定连接有螺纹杆，所述螺纹杆远离双轴电机的一侧通过轴承与外壳的内壁活动连接，所述螺纹杆的表面螺纹连接有螺纹套，所述螺纹套的底部固定连接有连接杆，所述连接杆的底部贯穿外壳的内腔并延伸至外壳的外部，所述连接杆的底部固定连接有框架，所述框架的内腔固定连接有防护罩。

优选的，所述底板的顶部开设有滑槽，所述框架底部的一侧固定连接有滑块，所述滑块远离框架的一侧延伸至滑槽的内腔，所述滑槽与滑块之间为滑动连接。

优选的，所述外壳底部的两侧均开设有长槽，所述连接杆的底部位于长槽的内腔。

优选的，所述双轴电机通过外部控制器与遥控器电性连接，所述空调外机通过螺栓与支撑架固定连接。

优选的，所述防护罩采用防水塑料材质制成，所述防护罩通过粘合剂与框架粘接。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过底板、支撑架、空调外机、连接架、顶板、外壳、双轴电机、螺纹杆、螺纹套、连接杆、框架和防护罩的配合使用，能够有效的解决传统空调外机在外部环境下容易受到灰尘入侵导致散热效果差的问题，该装置能够在空调停止时进行防护，避免设备受到外部环境的影响，提高了防护能力，降低灰尘的污染。

2、本实用新型通过设置滑槽和滑块，能够对框架进行支撑和限位，从而保证了框架移动时的稳定性，通过设置长槽，能够保证连接杆移动时的稳定性，通过设置防护罩，能够有效的对空调外机进行防护，起到防水防尘的效果。

附图说明

图1为本实用新型结构示意图；

图2为本实用新型图1中A处局部放大结构示意图；

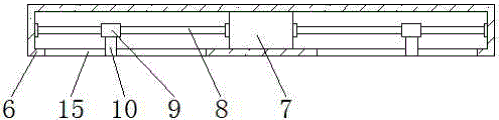

图3为本实用新型外壳内部结构的剖视示意图。

图中：1、底板；2、支撑架；3、空调外机；4、连接架；5、顶板；6、外壳；7、双轴电机；8、螺纹杆；9、螺纹套；10、连接杆；11、框架；12、防护罩；13、滑槽；14、滑块；15、长槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

本实用新型所采用的部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知。

请参阅图1-3，一种防尘效果好的节能环保空调，包括底板1，底板1的顶部开设有滑槽13，框架11底部的一侧固定连接有滑块14，滑块14远离框架11的一侧延伸至滑槽13的内腔，滑槽13与滑块14之间为滑动连接，底板1顶部的两侧均固定连接有支撑架2，两个支撑架2的顶部固定连接有空调外机3，底板1的两侧均固定连接有连接架4，两个连接架4相对一侧的顶部固定连接有顶板5，顶板5的底部固定连接有外壳6，外壳6内腔的轴心处固定连接有双轴电机7，双轴电机7通过外部控制器与遥控器电性连接，空调外机3通过螺栓与支撑架2固定连接，双轴电机7的两端均固定连接有螺纹杆8，螺纹杆8远离双轴电机7的一侧通过轴承与外壳6的内壁活动连接，螺纹杆8的表面螺纹连接有螺纹套9，螺纹套9的底部固定连接有连接杆10，连接杆10的底部贯穿外壳6的内腔并延伸至外壳6的外部，连接杆10的底部固定连接有框架11，框架11的内腔固定连接有防护罩12，防护罩12采用防水塑料材质制成，防护罩12通过粘合剂与框架11粘接，通过设置滑槽13和滑块14，能够对框架11进行支撑和限位，从而保证了框架11移动时的稳定性，通过设置长槽15，能够保证连接杆10移动时的稳定性，通过设置防护罩12，能够有效的对空调外机3进行防护，起到防水防尘的效果，通过底板1、支撑架2、空调外机3、连接架4、顶板5、外壳6、双轴电机7、螺纹杆8、螺纹套9、连接杆10、框架11和防护罩12的配合使用，能够有效的解决传统空调外机3在外部环境下容易受到灰尘入侵导致散热效果差的问题，该装置能够在空调停止时进行防护，避免设备受到外部环境的影响，提高了防护能力，降低灰尘的污染。

使用时，空调在开启时，双轴电机7通电，驱动螺纹杆8转动，螺纹杆8带动螺纹套9移动，螺纹套9带动连接杆10移动，连接杆10带动框架11进行水平开门运动，从而能够漏出空调外机3，空调外机3进行工作，在关闭空调时，双轴电机7驱动螺纹杆8转动，螺纹杆8带动螺纹套9移动，螺纹套9带动连接杆10移动，连接杆10带动框架11进行水平关门运动，从而对空调外机3进行封闭，起到有效保护的目的。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。

Claims (5)

1.一种防尘效果好的节能环保空调，包括底板（1），其特征在于：所述底板（1）顶部的两侧均固定连接有支撑架（2），两个支撑架（2）的顶部固定连接有空调外机（3），所述底板（1）的两侧均固定连接有连接架（4），两个连接架（4）相对一侧的顶部固定连接有顶板（5），所述顶板（5）的底部固定连接有外壳（6），所述外壳（6）内腔的轴心处固定连接有双轴电机（7），所述双轴电机（7）的两端均固定连接有螺纹杆（8），所述螺纹杆（8）远离双轴电机（7）的一侧通过轴承与外壳（6）的内壁活动连接，所述螺纹杆（8）的表面螺纹连接有螺纹套（9），所述螺纹套（9）的底部固定连接有连接杆（10），所述连接杆（10）的底部贯穿外壳（6）的内腔并延伸至外壳（6）的外部，所述连接杆（10）的底部固定连接有框架（11），所述框架（11）的内腔固定连接有防护罩（12）。

2.根据权利要求1所述的一种防尘效果好的节能环保空调，其特征在于：所述底板（1）的顶部开设有滑槽（13），所述框架（11）底部的一侧固定连接有滑块（14），所述滑块（14）远离框架（11）的一侧延伸至滑槽（13）的内腔，所述滑槽（13）与滑块（14）之间为滑动连接。

3.根据权利要求1所述的一种防尘效果好的节能环保空调，其特征在于：所述外壳（6）底部的两侧均开设有长槽（15），所述连接杆（10）的底部位于长槽（15）的内腔。

4.根据权利要求1所述的一种防尘效果好的节能环保空调，其特征在于：所述双轴电机（7）通过外部控制器与遥控器电性连接，所述空调外机（3）通过螺栓与支撑架（2）固定连接。

5.根据权利要求1所述的一种防尘效果好的节能环保空调，其特征在于：所述防护罩（12）采用防水塑料材质制成，所述防护罩（12）通过粘合剂与框架（11）粘接。
