Abstract
本实用新型涉及电子设备技术领域，且公开了一种低压抽出式开关柜，包括开关柜，所述开关柜的一面沿竖直方向开设有若干个抽屉槽，所述抽屉槽内部滑移连接有与所述抽屉槽相适配的抽屉，所述抽屉的内部设有收线组；所述收线组包括连接杆和若干个收线筒，所述连接杆两端安装在所述抽屉的内壁上，所述收线筒活动套接在所述连接杆上，所述连接杆上位于所述收线筒的两侧设有限位块，所述抽屉的后壁上开有和所述收线筒数量相同的通孔，所述抽屉前壁外侧安装有把手；通过在抽屉内部设置的收线组，对杂乱无章的电线进行整理，使电线有序的排列在抽屉内，进而提高了工作人员维修的效率。
Description
技术领域
本实用新型涉及电子设备技术领域，具体为一种低压抽出式开关柜。
背景技术
低压抽出式开关柜是一种在低电压的输电、配电过程中，对电路进行开合、控制等操作的设备，各种电器元件均设置在一个个抽屉单元中。
但是现在的低压抽出式开关柜，由于内部结构复杂，线路繁多，导致维修不方便，为此，本实用新型提出一种低压抽出式开关柜用于解决上述问题。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种低压抽出式开关柜，具备电线整理有序，方便维修的优点，解决了电线杂乱无章，影响后续的维修的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种低压抽出式开关柜，包括开关柜，所述开关柜的一面沿竖直方向开设有若干个抽屉槽，所述抽屉槽内部滑移连接有与所述抽屉槽相适配的抽屉，所述抽屉的内部设有收线组；
所述收线组包括连接杆和若干个收线筒，所述连接杆两端安装在所述抽屉的内壁上，所述收线筒活动套接在所述连接杆上，所述连接杆上位于所述收线筒的两侧设有限位块，所述抽屉的后壁上开有和所述收线筒数量相同的通孔，所述抽屉前壁外侧安装有把手。
优选的，所述抽屉槽两侧内壁上设有导轨，所述抽屉上设有与所述导轨滑动配合的滑轨，所述滑轨和所述导轨以相互嵌合的方式滑动连接。
优选的，所述所述收线筒上开有环形凹槽，所述环形凹槽上设有防滑纹。
优选的，所述开关柜内壁顶部安装有风扇。
优选的，所述抽屉底板上设有均匀分布的若干个孔。
优选的，所述开关柜的底部一面开有凹槽，所述凹槽在竖直方向位于所述抽屉槽的下方，所述凹槽上设有除尘板，所述凹槽与所述除尘板间隙配合，所述除尘板上设有静电吸附丝。
(三)有益效果
与现有技术相比，本实用新型提供了一种低压抽出式开关柜，具备以下有益效果：
该低压抽出式开关柜，通过在抽屉内部设置的收线组，对杂乱无章的电线进行整理，使电线有序的处在抽屉内，进而提高了工作人员维修的效率；此外，还通过设置的风扇和除尘板，可以对抽屉内部的元器件进行散热，除尘板还可以将抽屉内部的灰尘进行吸附，进而提升了抽屉内部元器件的使用寿命。
附图说明
图1为本实用新型结构示意图；
图2为本实用新型中抽屉内部的结构示意图；

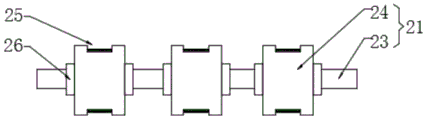

图3为本实用新型中收线组的正视图；
图4为本实用新型中开关柜剖视图；
图5为本实用新型中除尘板的正视图。
图中：1、开关柜；11、风扇；2、抽屉；21、收线组；22、孔；23、连接杆；24、收线筒；25、环形凹槽；26、限位块；27、把手；28、通孔；29、滑轨；3、抽屉槽；31、导轨；4、凹槽；41、除尘板；42、静电吸附丝。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-图3，一种低压抽出式开关柜，包括开关柜1，开关柜1的一面沿竖直方向开设有若干个抽屉槽3，抽屉槽3内部滑移连接有与抽屉槽3相适配的抽屉2，抽屉2的内部设有收线组21；
收线组21包括连接杆23和若干个收线筒24，连接杆23的两端安装在抽屉2的内壁上，收线筒24活动套接在连接杆23上，连接杆23上位于收线筒24的两侧设有限位块26，抽屉2的后壁上开有和收线筒24数量相同的通孔28，抽屉2前壁外侧安装有把手27，收线组21用于收集整理电线，通孔28用于输出经收线组21整理过的电线，使杂乱无章的电线更加整齐，有利于工作人员的维修。
请参阅图1和图2，抽屉槽3两侧内壁上设有导轨31，抽屉2上设有与导轨31滑动配合的滑轨29，滑轨29和导轨31以相互嵌合的方式滑动连接，可以使抽屉2完全滑出抽屉槽3，让抽屉2内部空间得到最大的展现，方便工作人员的维修，滑轨29通过螺钉可拆卸式安装在抽屉2上，导轨31通过螺钉可拆卸式安装在抽屉槽3上，当抽屉2损坏需要维修或更换时，可通过拧掉螺钉使抽屉2与抽屉槽3分离。
请参阅图3，收线筒24上开有环形凹槽25，环形凹槽25上设有防滑纹，防滑纹可以是开设在环形凹槽25上的凸起，也可以是橡胶圈。
请参阅图4，开关柜1内壁顶部安装有风扇11，风扇11经外部电源和开关启动后，可以给抽屉2内部的元器件进行散热，防止因高温而导致元器件的老化，间接的提高了元器件的使用寿命。
请参阅图2和图4，抽屉2底板上设有均匀分布的若干个孔22，当风扇11启动后，不仅可以对元器件进行散热，还可以将开关柜1内部灰尘进行吹落，吹落的灰尘经孔22落入到下方。
请参阅图4和图5，开关柜1的底部一面开有凹槽4，凹槽4在竖直方向位于抽屉槽3的下方，凹槽4上设有除尘板41，凹槽4与除尘板41间隙配合，除尘板41上设有静电吸附丝42，风扇11吹落的灰尘经孔22落入到除尘板41上，被静电吸附丝42所吸附，防止因灰尘而影响元器件的运行，降低因静电而产生的短路，同时也能保护工作人员在使用不当时因静电产生的意外发生。
工作原理：使用时，手握把手27，通过设置的导轨31和滑轨29，可以将抽屉2从抽屉槽3中拉出，导轨31和滑轨29相互嵌合滑动可以将抽屉2滑动到最大位置，可以将抽屉2内部的元器件最大程度的展现出来，可以给工作人员留有足够的空间来维修元器件，滑轨29和导轨31通过螺钉分别安装在抽屉2和抽屉槽3上，当抽屉2损毁需要更换或维修时，可拧掉螺钉使抽屉2和抽屉槽3分离；
当多个元器件放在一个抽屉2里时，每一个元器件的线路交叉在一起，会给工作人员造成视觉干扰，不利于维修，通过设置的收线筒24，可以将电线整齐的缠绕在收线筒24上，收线筒24可以在连接杆23上圆周转动，将多余的线进行收集，每个收线筒24背后都对应一个通孔28，当收线筒24将电线收集起来时，再将电线的另一端穿过通孔28即可，设置的限位块26可以防止收线筒24在连接杆23上产生位移，通过以上的设置可以将杂乱无章的电线进行梳理，方便工作人员的维修；
另外，又由于设计的风扇11，通过外部电源和开关启动风扇11运转，可以将开关柜1内部进行散热，避免电线和元器件因高温产生老化，延长使用寿命，风扇11还可以将开关柜1内部的灰尘和杂质进行吹落，通过孔22下落，最终由除尘板41上的静电吸附丝42吸附，除尘板41可以随时更换，方便了使用。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
Claims (6)
1.一种低压抽出式开关柜，包括开关柜(1)，其特征在于：所述开关柜(1)的一面沿竖直方向开设有若干个抽屉槽(3)，所述抽屉槽(3)内部滑移连接有与所述抽屉槽(3)相适配的抽屉(2)，所述抽屉(2)的内部设有收线组(21)；
所述收线组(21)包括连接杆(23)和若干个收线筒(24)，所述连接杆(23)两端安装在所述抽屉(2)的内壁上，所述收线筒(24)活动套接在所述连接杆(23)上，所述连接杆(23)上位于所述收线筒(24)的两侧设有限位块(26)，所述抽屉(2)前壁外侧安装有把手(27)，所述抽屉(2)的后壁上开有和所述收线筒(24)数量相同的通孔(28)。
2.根据权利要求1所述的一种低压抽出式开关柜，其特征在于：所述抽屉槽(3)两侧内壁上设有导轨(31)，所述抽屉(2)上设有与所述导轨(31)滑动配合的滑轨(29)，所述滑轨(29)和所述导轨(31)以相互嵌合的方式滑动连接。
3.根据权利要求1所述的一种低压抽出式开关柜，其特征在于：所述收线筒(24)上开有环形凹槽(25)，所述环形凹槽(25)上设有防滑纹。
4.根据权利要求1所述的一种低压抽出式开关柜，其特征在于：所述开关柜(1)内壁顶部安装有风扇(11)。
5.根据权利要求1所述的一种低压抽出式开关柜，其特征在于：所述抽屉(2)底板上设有若干个孔(22)。
6.根据权利要求1所述的一种低压抽出式开关柜，其特征在于：所述开关柜(1)的底部一面开有凹槽(4)，所述凹槽(4)在竖直方向位于所述抽屉槽(3)的下方，所述凹槽(4)上设有除尘板(41)，所述除尘板(41)上设有静电吸附丝(42)。
