Abstract
本实用新型提供了改良型KN95口罩，属于防护口罩技术领域，包括口罩主体、鼻梁条、束带、第一调整带、第二调整带和缓压层，所述口罩主体内部的上方沿中线对称设置有所述鼻梁条，所述束带对称连接在所述口罩主体外露的一面，所述第一调整带的一端和第二调整带的一端分别与所述束带连接，同时，所述第一调整带以及所述第二调整带远离所述口罩主体的一端相互可拆卸连接，所述缓压层设置在所述口罩主体内侧佩戴的一面，且其设置位置与所述鼻梁条的位置相对应。本实用新型不仅能够根据不同头围的佩戴者进行连接带的长度调节，以适应不同佩戴者的需求，还能够有效缓冲佩戴者面部或耳后的压力，避免出现压伤或压痕。
Description
技术领域
本实用新型属于防护口罩技术领域，尤其是涉及一种改良型KN95口罩。
背景技术
目前，在应对传染性疾病时，医护人员需要长时间佩戴防护口罩以便进行工作，但是长时间佩戴KN95口罩经常会导致佩戴者的面部被压伤，出现血痕，这不仅会造成佩戴者面部的不适，同时如果佩戴者面部出现压伤的话还会存在佩戴者被感染疾病的风险；另一方面，由于长时间佩戴口罩，耳带长时间勒紧在佩戴者的耳后，也会造成佩戴者耳后出现压伤或血痕。
实用新型内容
有鉴于此，本实用新型旨在提出一种能够有效缓冲佩戴者面部或耳后的压力，避免出现压伤或压痕的改良型KN95口罩。
为达到上述目的，本实用新型的技术方案是这样实现的：改良型KN95口罩，包括口罩主体、鼻梁条、束带、第一调整带、第二调整带和缓压层，所述口罩主体内部的上方沿中线对称设置有所述鼻梁条，所述束带对称连接在所述口罩主体外露的一面，所述第一调整带的一端和第二调整带的一端分别与所述束带连接，同时，所述第一调整带以及所述第二调整带远离所述口罩主体的一端相互可拆卸连接，所述缓压层设置在所述口罩主体内侧佩戴的一面，且其设置位置与所述鼻梁条的位置相对应。
进一步的，所述缓压层为医用贴膜或者凝胶。
进一步的，所述该口罩主体为杯罩式或折叠式的结构。
进一步的，所述鼻梁条为塑料复合金属材料，能够进行多次弯折塑型。
进一步的，所述第一调整带和第二调整带的连接方式为卡扣连接、日字扣连接、按扣连接或魔术贴连接。
相对于现有技术，本实用新型所述的改良型KN95口罩具有以下优势：
（1）本实用新型所述的口罩有效缓冲了佩戴者面部或耳后的压力，在保证口罩密封性的同时，有效避免了佩戴者面部或耳后出现压痕或压伤；
（2）本实用新型所述的口罩能够根据不同头围的佩戴者进行连接带的长度调节，以适应不同佩戴者的需求，有效避免了有的佩戴者佩戴过松，无法实现口罩的有效密封，或者有的佩戴者佩戴过紧，造成佩戴者面部承受压力较大。
附图说明
构成本实用新型的一部分的附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

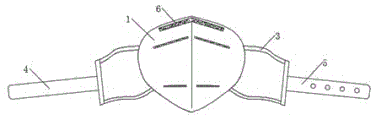

图1为本实用新型实施例所述KN95口罩外露面的结构示意图；
图2为本实用新型实施例所述KN95口罩内侧佩戴面的结构示意图；
图3为本实用新型实施例所述KN95口罩侧面的结构示意图。
附图标记说明：
1、口罩主体；2、鼻梁条；3、束带；4、第一调整带；5、第二调整带；6、缓压层。
具体实施方式
需要说明的是，在不冲突的情况下，本实用新型中的实施例及实施例中的特征可以相互组合。
在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。
下面将参考附图并结合实施例来详细说明本实用新型。
如图1-图3所示，本实用新型为改良型KN95口罩，包括口罩主体1、鼻梁条2、束带3、第一调整带4、第二调整带5和缓压层6，所述口罩主体1内部的上方沿中线对称设置有所述鼻梁条2，佩戴者佩戴口罩后，按压所述鼻梁条2，使之贴合面部，能够有效保证口罩的密封性，所述束带3对称连接在所述口罩主体1外露的一面，所述第一调整带4的一端和第二调整带5的一端分别与所述束带3连接，同时，所述第一调整带4以及所述第二调整带5远离所述口罩主体1的一端相互可拆卸连接，方便佩戴者佩戴或取下口罩，所述缓压层6设置在所述口罩主体1内侧佩戴的一面，且其设置位置与所述鼻梁条2的位置相对应，所述缓压层6能够有效缓解佩戴者的面部压力，避免佩戴者面部出现压伤或压痕。
所述缓压层6为医用贴膜或者凝胶，有效减少了口罩压痕产生的可能性，提高了佩戴者佩戴口罩的舒适度。
所述该口罩主体1为杯罩式或折叠式的结构。
所述鼻梁条2为塑料复合金属材料，能够进行多次弯折塑型。
所述第一调整带4和第二调整带5的连接方式为卡扣连接、日字扣连接、按扣连接或魔术贴连接，使得所述第一调整带4和第二调整带5能够根据不同头围的佩戴者进行连接长度的调节，以适应不同佩戴者的需求，有效避免了有的佩戴者佩戴过松，无法实现口罩的有效密封，或者有的佩戴者佩戴过紧，造成佩戴者面部承受压力较大。
在实际工作过程中，首先佩戴者面向口罩内侧佩戴的一面，保证口罩的鼻梁条2向上，将口罩贴向面部，口罩的下边缘兜住下巴，将第一调整带4和第二调整带5沿佩戴者耳部绕至脑后进行连接，调整第一调整带4和第二调整带5的连接长度以便使佩戴尽可能舒适，双手手指置于鼻梁条2中部，一边向内按压一边顺着鼻梁条2的位置向两侧移动指尖，直至将鼻梁条2按压成鼻梁形状为止。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
Claims (5)
1.改良型KN95口罩，其特征在于：包括口罩主体(1)、鼻梁条(2)、束带(3)、第一调整带(4)、第二调整带(5)和缓压层(6)，所述口罩主体(1)内部的上方沿中线对称设置有所述鼻梁条(2)，所述束带(3)对称连接在所述口罩主体(1)外露的一面，所述第一调整带(4)的一端和第二调整带(5)的一端分别与所述束带(3)连接，同时，所述第一调整带(4)以及所述第二调整带(5)远离所述口罩主体(1)的一端相互可拆卸连接，所述缓压层(6)设置在所述口罩主体(1)内侧佩戴的一面，且其设置位置与所述鼻梁条(2)的位置相对应。
2.根据权利要求1所述的改良型KN95口罩，其特征在于：所述缓压层(6)为医用贴膜或者凝胶。
3.根据权利要求1所述的改良型KN95口罩，其特征在于：所述该口罩主体(1)为杯罩式或折叠式的结构。
4.根据权利要求1所述的改良型KN95口罩，其特征在于：所述鼻梁条(2)为塑料复合金属材料，能够进行多次弯折塑型。
5.根据权利要求1所述的改良型KN95口罩，其特征在于：所述第一调整带(4)和第二调整带(5)的连接方式为卡扣连接、日字扣连接、按扣连接或魔术贴连接。
