本实用新型涉及显示屏技术领域，且公开了一种窗口显示屏，包括第一框架和第二框架，所述第二框架的顶部和底部均固定连接有安装块，所述安装块的底部固定连接有T形块，所述第一框架的顶部和底部均开设有T形槽，所述安装块的顶部开设有螺纹孔，所述第一框架的顶部和底部均开设有连接孔。该窗口显示屏，通过转动螺栓，将螺栓从连接孔和螺纹孔内部取出，然后通过T形块在T形槽内部活动，将第二框架向右拉动，使得T形块在T形槽内部向右移动，从而使得第二框架和第一框架分开，然后将上框体和下框体分离，使得第二框架和显示屏分开，然后转动第二框架，使得T形块在T形槽内部发生转动，从而可以对显示屏进行维修更换。

Description

一种窗口显示屏
技术领域
本实用新型涉及显示屏技术领域，具体为一种窗口显示屏。
背景技术
LED显示屏是一种平板显示器，由一个个小的LED模块面板组成，用来显示文字、图像、视频等各种信息的设备，LED电子显示屏集微电子技术、计算机技术、信息处理于一体，具有色彩鲜艳、动态范围广、亮度高、寿命长、工作稳定可靠等优点，LED显示屏广泛应用于商业传媒、文化演出市场、体育场馆、信息传播、新闻发布、证券交易等，可以满足不同环境的需要。
窗口显示屏一般采用LED显示屏，但是窗口显示屏都含有边框，进而能够保护显示屏装置免受因外部冲击或接触而造成的损伤，但是现有的窗口显示屏都是与显示屏是一体的，不便于安装拆卸，当窗口显示屏发生故障或屏幕碎裂时，不便于拆卸维修，也不便于对屏幕进行更换。
实用新型内容
（一）解决的技术问题
针对现有技术的不足，本实用新型提供了一种窗口显示屏，具备便于安装拆卸，方便维修人员修理，且易于更换零部件等优点，解决了窗口显示屏发生故障或屏幕碎裂时，不便于拆卸维修，也不便于对屏幕进行更换的问题。
（二）技术方案
为实现上述目的，本实用新型提供如下技术方案：一种窗口显示屏，包括第一框架和第二框架，所述第二框架的顶部和底部均固定连接有安装块，所述安装块的底部固定连接有T形块，所述第一框架的顶部和底部均开设有T形槽，所述安装块的顶部开设有螺纹孔，所述第一框架的顶部和底部均开设有连接孔，所述螺纹孔的内部活动连接有螺栓，所述第一框架和第二框架相对的一侧均开设有凹槽，所述凹槽的侧表面活动连接有压条，所述凹槽的侧表面活动连接有显示屏，所述第一框架和第二框架相对的一侧均开设有第一卡槽，所述第一框架和第二框架相对的一侧均开设有第二卡槽，所述第一卡槽的侧表面活动连接后盖，所述第二卡槽的侧表面活动连接有玻璃前盖，所述第一框架和第二框架的顶部均固定连接有安装座，所述安装座的正面开设有安装孔，所述后盖的后侧开设有散热孔。
优选的，所述第二框架包括上框体和下框体，所述上框体和下框体通过连接杆活动连接，所述上框体和下框体均与连接杆活动连接。
优选的，所述T形块与T形槽活动连接。
优选的，所述螺纹孔与连接孔相互适配，所述螺栓的底部与连接孔螺纹连接。
优选的，所述压条的一侧与凹槽的内侧壁搭接，所述压条远离凹槽的一侧与显示屏相互搭接。
优选的，所述第一框架和第二框架相对的一侧相互搭接。
优选的，所述凹槽位于第一卡槽的第二卡槽之间。
优选的，所述连接孔的数量为四个，四个所述连接孔分别位于T形槽的前后两侧。
与现有技术相比，本实用新型提供了一种窗口显示屏，具备以下有益效果：
1、该窗口显示屏，通过转动螺栓，将螺栓从连接孔和螺纹孔内部取出，然后通过T形块在T形槽内部活动，将第二框架向右拉动，使得 T形块在T形槽内部向右移动，从而使得第二框架和第一框架分开，然后将上框体和下框体分离，使得，第二框架和显示屏分开，然后转动第二框架，使得T形块在T形槽内部发生转动，从而可以对显示屏进行维修更换。
2、该窗口显示屏，通过第一框架和第二框架顶部的安装座，可以将该装置固定在墙壁上，也可以将该装置悬挂在空中，便于对该装置进行安装固定。
附图说明

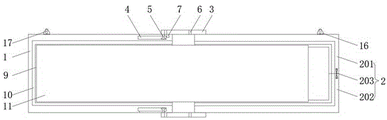

图1为本实用新型正视结构剖视图；
图2为本实用新型结构示意图；
图3为本实用新型图1中A处结构放大图；
图4为本实用新型俯视结构示意图；
图5为本实用新型第一框架局部结构示意图。
其中：1、第一框架；2、第二框架；201、上框体；202、下框体；203、连接杆；3、安装块；4、T形块；5、T形槽；6、螺纹孔；7、连接孔；8、螺栓；9、凹槽；10、压条；11、显示屏；12、第一卡槽；13、第二卡槽；14、后盖；15、玻璃前盖；16、安装座；17、安装孔；18、散热孔。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-5，一种窗口显示屏，包括第一框架1和第二框架2，第二框架2包括上框体201和下框体202，上框体201和下框体202通过连接杆203活动连接，上框体201和下框体202均与连接杆203活动连接，上框体201和下框体202相对的一侧均开设有活动槽，且连接杆203与活动槽相适配，第一框架1和第二框架2相对的一侧相互搭接，第二框架2的顶部和底部均固定连接有安装块3，安装块3的底部固定连接有T形块4，第一框架1的顶部和底部均开设有T形槽5，T形块4与T形槽5活动连接，安装块3的顶部开设有螺纹孔6，第一框架1的顶部和底部均开设有连接孔7，连接孔7的数量为四个，四个连接孔7分别位于T形槽5的前后两侧，螺纹孔6的内部活动连接有螺栓8，螺纹孔6与连接孔7相互适配，螺栓8的底部与连接孔7螺纹连接，第一框架1和第二框架2相对的一侧均开设有凹槽9，凹槽9的侧表面活动连接有压条10，通过压条10使得第一框架1和第二框架2与显示屏11紧密嵌合，凹槽9的侧表面活动连接有显示屏11，压条10的一侧与凹槽9的内侧壁搭接，压条10远离凹槽9的一侧与显示屏11相互搭接，第一框架1和第二框架2相对的一侧均开设有第一卡槽12，第一框架1和第二框架2相对的一侧均开设有第二卡槽13，凹槽9位于第一卡槽12的第二卡槽13之间，第一卡槽12的侧表面活动连接后盖14，第二卡槽13的侧表面活动连接有玻璃前盖15，第一框架1和第二框架2的顶部均固定连接有安装座16，安装座16的正面开设有安装孔17，通过安装座16便于该装置的固定安装，后盖14的后侧开设有散热孔18，通过散热孔18对该装置产生的热量进行排放，便于该装置进行散热。
在使用时，先将安装块3上的螺栓8从螺纹孔6和连接孔7中取出，使得安装块3与第一框架1可以进行分离，然后将第二框架2向右移动，使得T形块4在T形槽5的内部向右移动，从而使得显示屏11的右侧与第二框架2内部的凹槽9的右侧壁分开，然后通过连接杆203在上框体201和下框体202内部活动，从而可以将上框体201和下框体202分开，使得显示屏11的顶部与底部和凹槽9的内顶壁和内底壁分开，然后转动第二框架2，使得第一框架1和第二框架2之间形成夹角，从而可以将显示屏11从第一框架1的凹槽9中取出，对该装置进行安装时，先将显示屏11的一侧放入第一框架1的凹槽9内部，然后将后盖14和玻璃前盖15分别放入第一卡槽12和第二卡槽13内部，然后转动第二框架2，使得第二框架2与第一框架1平行，然后将上框体201和下框体202搭接，然后再将第二框架2向第一框架1方向移动，从而使得第二框架2与第一框架1搭接，然后再将螺栓8放入螺纹孔6内，并使得螺栓8与连接孔7螺纹连接，从而使得第一框架1和第二框架2固定。
