Abstract
本实用新型涉及五金工具，提供一种起钉锤和四头螺丝刀组合成的工具。主要特点是锤头是起钉锤，锤柄由连接柄、刀柄和组合刀杆组成，连接柄与刀柄螺纹连接，组合刀杆设置在连接柄和刀柄内部的空腔中，组合刀杆上的刀杆是大刀杆套在小刀杆上的组合结构。将锤头、连接柄、组合刀杆和刀柄组合起来，具有起钉锤的功能，将组合刀杆与刀柄组合起来，具有四头螺丝刀的功能，将组合刀杆与刀柄组合后，反向与连接柄组合起来，连接柄相当于延长了刀柄的长度，锤头相当于增加施力柄，大刀杆套在小刀杆上的组合结构，可针对不同规格大小的螺丝钉使用。综上所述，本实用新型能够实现四头螺丝刀和起钉锤的功能，且灵活效果好，便于携带。
Description
技术领域
本实用新型涉及一种五金工具，尤其是一种起钉锤和四头螺丝刀组合成的工具。
背景技术
在电力施工现场，五金工具是经常用到的工具，特别是锤子、起钉器、一字头螺丝刀和十字头螺丝刀最常用，施工人员通常都将它们随身携带便于使用，目前上述最常用的几种五金工具基本上都是单独设置的，特别是螺丝刀型号规格多且单独设置，造成种类繁多，携带起来很不方便。
实用新型内容
本实用新型为解决其技术问题所采取的技术方案是，设计一种起钉锤和四头螺丝刀组合成的工具，包括锤头和锤柄，其中所述锤头是起钉锤，所述锤柄由连接柄、刀柄和组合刀杆组成，连接柄一端与锤头连接，另一端连接一个带外螺纹的连接头，在连接柄内开设一个刀杆容纳腔一，在连接头内开设一个多棱插孔一，刀杆容纳腔一与多棱插孔一连通，多棱插孔一的最小内径大于刀杆容纳腔一的最大内径，刀柄末端设有一个与所述多棱插孔一配合的多棱插头，在刀柄首端设有一个带内螺纹的连接孔，在刀柄内开设一个刀杆容纳腔二，刀杆容纳腔二通过一个多棱插孔二与连接孔连通，刀杆容纳腔二的最大内径小于多棱插孔二的最小内径，同时多棱插孔二的最小内径大于多棱插孔一的最大内径，多棱插孔二的最大内径小于连接孔的内径，连接柄与刀柄通过连接头上的外螺纹和连接孔上的内螺纹相连接，组合刀杆设置在刀杆容纳腔一、刀杆容纳腔二、多棱插孔一和多棱插孔二共同组成的空腔中，组合刀杆由大一字头刀杆、小一字头刀杆、大十字头刀杆、小十字头刀杆和多棱插块组成，小一字头刀杆和小十字头刀杆分别连接在多棱插块的两端，大一字头刀杆套设在小一字头刀杆上，大一字头刀杆的末端设有卡槽一，该卡槽一与设置在多棱插块上的凸块一卡接，大十字头刀杆套设在小十字头刀杆上，大十字头刀杆的末端设有卡槽二，该卡槽二与设置在多棱插块上的凸块二卡接，多棱插块与所述多棱插孔二相配合。
进一步地，所述连接头与连接柄连成一体，所述连接孔与刀柄连成一体。
优选的，所述刀杆容纳腔一和刀杆容纳腔二是横截面为圆形的直腔，所述多棱插孔一和多棱插孔二是横截面为正六边形的直插孔，所述多棱插头是横截面为正六边形的直插头，所述多棱插块是横截面为正六边形的直插块。
本实用新型的有益效果：采用上述技术方案后，将锤头、连接柄、组合刀杆和刀柄组合起来使用，能够实现一个完整的起钉锤的功能，用于钉入钉子和起出钉子；将组合刀杆与刀柄组合起来使用，可以实现一个完整的四头螺丝刀的功能，用于拧紧或卸下一字槽螺丝钉和十字槽螺丝钉；将组合刀杆与刀柄组合后，反向与连接柄组合起来使用，连接柄相当于延长了刀柄的长度，可以在更远的距离拧紧或卸下螺丝钉，锤头相当于增加施力柄，握住锤头旋动螺丝钉会更加省力；大刀杆套在小刀杆上的组合，可以针对螺丝钉规格的大小选择合适的刀杆，适用范围更广更灵活。综上所述，本实用新型一种起钉锤和四头螺丝刀组合成的工具能够实现四头螺丝刀和起钉锤的功能，且灵活效果好，便于携带。
附图说明
图1为本实用新型的整体结构示意图；
图2为本实用新型中的连接柄的接头示意图；

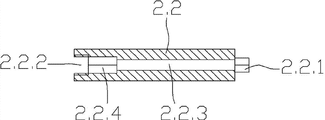

图3为本实用新型中的刀柄的结构示意图；
图4为本实用新型中的组合刀杆的整体结构示意图；
图5为图4的剖视图；
图6为图4中大一字刀杆的结构示意图；
图7为图4中大十字刀杆的结构示意图；
图8为图5中多棱插块的结构示意图。
具体实施方式
本实用新型的实施例，参看图1-8，一种起钉锤和四头螺丝刀组合成的工具，包括锤头1和锤柄2，其中所述锤头1是起钉锤，所述锤柄2由连接柄2.1、刀柄2.2和组合刀杆2.3组成，连接柄2.1一端与锤头1连接，另一端连接一个带外螺纹的连接头2.1.1，在连接柄2.1内开设一个刀杆容纳腔一2.1.2，在连接头2.1.1内开设一个多棱插孔一2.1.3，刀杆容纳腔一2.1.2与多棱插孔一2.1.3连通，多棱插孔一2.1.3的最小内径大于刀杆容纳腔一2.1.2的最大内径，刀柄2.2末端设有一个与所述多棱插孔一2.1.3配合的多棱插头2.2.1，在刀柄2.2首端设有一个带内螺纹的连接孔2.2.2，在刀柄2.2内开设一个刀杆容纳腔二2.2.3，刀杆容纳腔二2.2.3通过一个多棱插孔二2.2.4与连接孔2.2.2连通，刀杆容纳腔二2.2.3的最大内径小于多棱插孔二2.2.4的最小内径，同时多棱插孔二2.2.4的最小内径大于多棱插孔一2.1.3的最大内径，多棱插孔二2.2.4的最大内径小于连接孔2.2.2的内径，连接柄2.1与刀柄2.2通过连接头2.1.1上的外螺纹和连接孔2.2.2上的内螺纹相连接，组合刀杆2.3设置在刀杆容纳腔一2.1.2、刀杆容纳腔二2.2.3、多棱插孔一2.1.3和多棱插孔二2.2.4共同组成的空腔中，组合刀杆2.3由大一字头刀杆2.3.1、小一字头刀杆2.3.2、大十字头刀杆2.3.3、小十字头刀杆2.3.4和多棱插块2.3.5组成，小一字头刀杆2.3.2和小十字头刀杆2.3.4分别连接在多棱插块2.3.5的两端，大一字头刀杆2.3.1套设在小一字头刀杆2.3.2上，大一字头刀杆2.3.1的末端设有卡槽一2.3.1.1，该卡槽一2.3.1.1与设置在多棱插块2.3.5上的凸块一2.3.5.1卡接，大十字头刀杆2.3.3套设在小十字头刀杆2.3.4上，大十字头刀杆2.3.3的末端设有卡槽二2.3.3.1，该卡槽二2.3.3.1与设置在多棱插块2.3.5上的凸块二2.3.5.2卡接，多棱插块2.3.5与所述多棱插孔二2.2.4相配合。
进一步地，所述连接头2.1.1与连接柄2.1连成一体，所述连接孔2.2.2与刀柄2.2连成一体。
优选的，所述刀杆容纳腔一2.1.2和刀杆容纳腔二2.2.3是横截面为圆形的直腔，所述多棱插孔一2.1.3和多棱插孔二2.2.4是横截面为正六边形的直插孔，所述多棱插头2.2.1是横截面为正六边形的直插头，所述多棱插块2.3.5是横截面为正六边形的直插块。
Claims (3)
1.一种起钉锤和四头螺丝刀组合成的工具，包括锤头和锤柄，其特征是：所述锤头是起钉锤，所述锤柄由连接柄、刀柄和组合刀杆组成，连接柄一端与锤头连接，另一端连接一个带外螺纹的连接头，在连接柄内开设一个刀杆容纳腔一，在连接头内开设一个多棱插孔一，刀杆容纳腔一与多棱插孔一连通，多棱插孔一的最小内径大于刀杆容纳腔一的最大内径，刀柄末端设有一个与所述多棱插孔一配合的多棱插头，在刀柄首端设有一个带内螺纹的连接孔，在刀柄内开设一个刀杆容纳腔二，刀杆容纳腔二通过一个多棱插孔二与连接孔连通，刀杆容纳腔二的最大内径小于多棱插孔二的最小内径，同时多棱插孔二的最小内径大于多棱插孔一的最大内径，多棱插孔二的最大内径小于连接孔的内径，连接柄与刀柄通过连接头上的外螺纹和连接孔上的内螺纹相连接，组合刀杆设置在刀杆容纳腔一、刀杆容纳腔二、多棱插孔一和多棱插孔二共同组成的空腔中，组合刀杆由大一字头刀杆、小一字头刀杆、大十字头刀杆、小十字头刀杆和多棱插块组成，小一字头刀杆和小十字头刀杆分别连接在多棱插块的两端，大一字头刀杆套设在小一字头刀杆上，大一字头刀杆的末端设有卡槽一，该卡槽一与设置在多棱插块上的凸块一卡接，大十字头刀杆套设在小十字头刀杆上，大十字头刀杆的末端设有卡槽二，该卡槽二与设置在多棱插块上的凸块二卡接，多棱插块与所述多棱插孔二相配合。
2.如权利要求1所述的一种起钉锤和四头螺丝刀组合成的工具，其特征是：所述连接头与连接柄连成一体，所述连接孔与刀柄连成一体。
3.如权利要求1所述的一种起钉锤和四头螺丝刀组合成的工具，其特征是：所述刀杆容纳腔一和刀杆容纳腔二是横截面为圆形的直腔，所述多棱插孔一和多棱插孔二是横截面为正六边形的直插孔，所述多棱插头是横截面为正六边形的直插头，所述多棱插块是横截面为正六边形的直插块。
