防丢笔帽的两用笔。属于公用品领域。本实用新型防丢笔帽的两用笔，笔帽与笔体不分离，能防止笔帽丢失，使用安全方便。防丢笔帽的两用笔，其结构包括笔帽、笔杆、连接杆、滑动转轴、滑道、中性笔、自动铅笔，所述笔杆两侧对应分别设有滑道，滑道内各设一滑动转轴，滑动转轴可在滑道内旋转滑动，两根连接杆一端分别与滑道内的滑动转轴连接，另一端固定在笔帽处。本实用新型的目的在于提供防丢笔帽的两用笔，该防丢笔帽的笔杆与笔帽为一体，使用方便，笔帽不易丢失。
Description
技术领域
本实用新型涉及一种办公用品，尤其涉及一种防丢笔帽的两用笔。
背景技术
人们使用钢笔、圆珠笔时，笔帽经常会丢失，没有笔帽的笔携带很不方便，失去笔帽的保护，笔尖也容易受到损坏，尤其是学生现在常用的中性笔，长时间不盖笔帽，很容易引起笔下水不畅或不下水，相反自动铅笔却不存在这种现象，所以市面上大部分自动铅笔没有笔帽。
实用新型内容
本实用新型的目的在于提供防丢笔帽的两用笔，该防丢笔帽的笔杆与笔帽为一体，使用方便，避免丢失。
本实用新型解决其技术问题所采取的技术方案是：防丢笔帽的两用笔，其结构包括笔帽1、笔杆6、连接杆3、滑动转轴4、滑道5、中性笔2、自动铅笔7。所述笔杆6两侧对应分别设有滑道5，滑道长度3-6CM，滑道5内各设一滑动转轴4，滑动转轴4为圆柱体，可在滑道内旋转滑动，两根连接杆3一端分别与滑道5内的滑动转轴4连接，另一端固定在笔帽1处，采用上述结构后，连接杆3通过滑动转轴4与笔杆3活动链接，笔帽1与连接杆3和滑动转轴4为一体，笔帽1可通用，可以戴在中性笔端或自动铅笔端，中性笔2可更换通用笔芯，所述自动铅笔7可更换通用铅芯。
附图说明

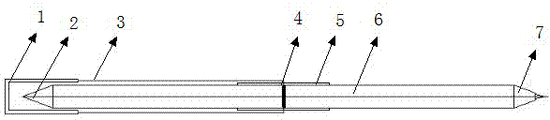

图1为本实用新型防丢笔帽的两用笔的结构示意图。

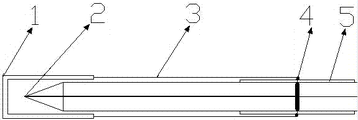

图2为本实用新型防丢笔帽的两用笔的中性笔端剖面图。
图3为本实用新型防丢笔帽的两用笔的笔帽、连接杆、滑动转轴剖面图。
图4为本实用新型防丢笔帽的两用笔的滑动转轴示意图。
图中：笔帽1、笔杆6、连接杆3、滑动转轴4、滑道5、中性笔2、自动铅笔7。
具体实施方式
下面结合附图和具体实施方式对本实用新型进行进一步阐述，应该明白的是，下述说明仅是为了解释本实用新型的结构原理及优点，并不对其内容进行限定，具体保护范围见权利要求。
实施例：使用防丢笔帽的两用笔的中性笔2时，笔帽1带动连接杆3和滑动转轴4在 滑道5内前移，笔帽1与笔杆6分离，然后使连接杆3绕滑动转轴4转动，将笔帽1翻转并卡在自动铅笔7处，同理可使用防丢笔帽的两用笔的的自动铅笔7。
本实用新型防丢笔帽的两用笔的优点：结构简单、方便实用、外形精美、操作灵活，能时刻保证笔帽连接在笔杆上，避免丢失问题。
本实用新型的有益效果：由于笔帽与连接杆为一体，并与设置在笔杆上的滑动转轴连接，通过滑动转轴控制笔帽的位置，使用笔时，笔帽与笔体不分离，能防止笔帽丢失，使用安全方便。
Claims (6)
1.防丢笔帽的两用笔，其结构包括笔帽、笔杆、连接杆、滑动转轴、滑道、中性笔、自动铅笔，所述笔杆两侧对应分别设有滑道，滑道内各设一滑动转轴，滑动转轴可在滑道内旋转滑动，两根连接杆一端分别与滑道内的滑动转轴连接，另一端固定在笔帽处。
2.根据权利要求1所述的防丢笔帽的两用笔，其特征在于，所述笔杆两侧对应分别设有滑道，滑道长度3-6CM。
3.根据权利要求1所述的防丢笔帽的两用笔，其特征在于，所述滑道内各设一滑动转轴，所述滑动转轴为圆柱体，可在滑道内旋转滑动。
4.根据权利要求1所述的防丢笔帽的两用笔，其特征在于，所述的连接杆一端与滑道内的滑动转轴连接，另一端固定在笔帽处。
5.根据权利要求1所述的防丢笔帽的两用笔，其特征在于，所述笔帽可通用，可以戴在中性笔端或自动铅笔端。
6.根据权利要求1所述的防丢笔帽的两用笔，其特征在于，所述中性笔可更换通用笔芯，所述自动铅笔可更换通用铅芯。
