Abstract
本实用新型提供了一种分体落地式空调器，其包括整体面板、进风格栅及出风框，出风框位于进风格栅上方，整体面板安装于进风格栅与出风框的前方，分体落地式空调器还包括安装于进风格栅与出风框之间的两侧间隙处的二装饰条，进风格栅包括位于其相对两侧的二侧壁，每一侧壁的顶部设置有顶板，顶板朝向装饰条延伸形成有插条，顶板设置有第一卡勾，顶板开设有第一插孔，装饰条上开设有第二、第三插孔，装饰条的底部设置有第二卡勾，插条插入第二插孔内并限位于第二插孔内，第一卡勾伸入第三插孔内并勾于装饰条的顶面，第二卡勾伸入第一插孔内并勾于顶板的底面。装饰条安装于进风格栅与出风框之间的两侧间隙处，使空调器的外观美观。
Description
技术领域
本实用新型属于空调技术领域，尤其涉及一种分体落地式空调器。
背景技术
在目前的分体落地式空调产品中，其主体一般分为七部分：机身部分、顶盖部分、出风框部分、进风格栅部分、前上面板部分、前下面板部分和底盘部分。有些空调产品将前上面板部分和前下面板部分做成一个整体。空调中应用这种整体式面板结构，使得空调的出风框部分和进风格栅部分之间存在一个腰线两侧间隙。
实用新型内容
本实用新型的目的在于提供一种分体落地式空调器，旨在解决出风框部分和进风格栅部分之间存在的两侧间隙的问题。
本实用新型是这样实现的，一种分体落地式空调器，其包括整体面板、进风格栅及出风框，所述出风框位于所述进风格栅上方，所述整体面板安装于所述进风格栅与所述出风框的前方，所述分体落地式空调器还包括安装于所述进风格栅与所述出风框之间的两侧间隙处的二装饰条，所述进风格栅包括位于其相对两侧的二侧壁，每一侧壁的顶部设置有顶板，所述顶板朝向所述装饰条延伸形成有插条，所述顶板设置有第一卡勾，所述顶板开设有第一插孔，所述装饰条上开设有第二插孔及第三插孔，所述装饰条的底部设置有第二卡勾，所述插条插入所述第二插孔内并限位于所述第二插孔内，所述第一卡勾伸入所述第三插孔内并勾于所述装饰条的顶面，所述第二卡勾伸入所述第一插孔内并勾于所述顶板的底面。
进一步地，所述第一卡勾的末端具有第一导引面及第一抵顶面，所述第一抵顶面贴于所述装饰条的顶面。
进一步地，所述第二卡勾的末端具有第二导引面及第二抵顶面，所述第二抵顶面贴于所述顶板的底面。
进一步地，所述插条的横截面呈工字型，所述插条包括连接条及连接于所述连接条相对两侧的二板条，所述二板条的外侧面贴于所述第二插孔的相对二内侧面，所述板条的宽度与所述第二插孔的宽度相同。
进一步地，所述插条的横截面呈方形，所述第二插孔亦呈方形。
进一步地，所述插条的横截面呈圆形，所述第二插孔亦呈圆形。
进一步地，所述装饰条是一体注塑成型的。
进一步地，所述装饰条具有经过电镀的外表面。
进一步地，所述进风格栅是是一体注塑成型的。
进一步地，所述整体面板是一体注塑成型的或所述整体面板是玻璃面板。
所述插条插入所述第二插孔内并限位于所述第二插孔内，所述第一卡勾伸入所述第三插孔内并勾于所述装饰条的顶面，所述第二卡勾伸入所述第一插孔内并勾于所述顶板的底面，此时装饰条安装于所述进风格栅与所述出风框之间的两侧间隙处，从而，装饰条填补出风框部分和进风格栅部分之间的间隙，使空调器的外观美观。
附图说明
图1是本实用新型实施例提供的分体落地式空调器的正视图，其中仅示出了出风框、进风格栅、面板及装饰条。
图2是图1的分体落地式空调器的侧视图。
图3是图1的分体落地式空调器的进风格栅及装饰条的立体分解图。
图4是图3的分体落地式空调器的圆圈处的放大图。
图5是图3的分体落地式空调器的进风格栅及装饰条的另一角度的立体分解图。
图6是图5的分体落地式空调器的圆圈处的放大图。
图7是图3的分体落地式空调器的进风格栅及装饰条的再一角度的立体分解图。
图8是图7的分体落地式空调器的圆圈处的放大图。
图9是图1的分体落地式空调器的进风格栅及装饰条的组装正视图。

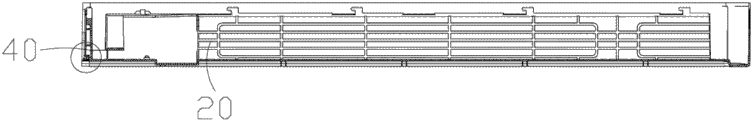

图10是图9的分体落地式空调器的俯视图。
图11是图10的分体落地式空调器的圆圈处的放大图。
图12是图10的分体落地式空调器沿线A-A的剖视图。
图13是图12的分体落地式空调器的圆圈处的放大图。
图14是图10的分体落地式空调器沿线B-B的剖视图。
图15是图14的分体落地式空调器的圆圈处的放大图。
具体实施方式
为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
请参阅图1和图2，本实用新型实施例提供的分体落地式空调器100包括整体面板10、进风格栅20及出风框30。所述出风框30位于所述进风格栅20上方，所述整体面板10安装于所述进风格栅20与所述出风框30的前方。所述分体落地式空调器100还包括安装于所述进风格栅20与所述出风框30之间的两侧间隙处的二装饰条40。
请同时参阅图3至图8，所述进风格栅20包括位于其相对两侧的二侧壁21。每一侧壁21的顶部设置有顶板22。所述顶板22朝向所述装饰条40延伸形成有插条23。所述顶板22设置有第一卡勾24。所述顶板22开设有第一插孔25。所述装饰条40上开设有第二插孔41及第三插孔42。所述装饰条40的底部设置有第二卡勾43。
请同时参阅图9和图11，所述插条23插入所述第二插孔41内并限位于所述第二插孔41内。请同时参阅图12和图15，所述第一卡勾24伸入所述第三插孔42内并勾于所述装饰条40的顶面44。所述第二卡勾43伸入所述第一插孔25内并勾于所述顶板22的底面26。
所述第一卡勾24的末端具有第一导引面27及第一抵顶面28，所述第一抵顶面28贴于所述装饰条40的顶面44。所述第二卡勾43的末端具有第二导引面45及第二抵顶面46，所述第二抵顶面46贴于所述顶板22的底面26。
在本实施例中，所述插条23的横截面呈工字型。在其他实施例中，所述插条23的横截面呈方形，所述第二插孔41亦呈方形；所述插条23的横截面呈圆形，所述第二插孔41亦呈圆形。
在本实施例中，所述插条23包括连接条230及连接于所述连接条230相对两侧的二板条231，所述二板条231的外侧面贴于所述第二插孔41的相对二内侧面，所述板条231的宽度与所述第二插孔41的宽度相同。
所述装饰条40是一体注塑成型的。所述装饰条40具有经过电镀的外表面47。所述进风格栅20是是一体注塑成型的。所述整体面板10是一体注塑成型的或所述整体面板10是玻璃面板10。
在装配过程中，将装饰条40上的第二插孔41对准所述顶板22的插条23，第三插孔42对准所述第一卡勾24，第二卡勾43对应第一插孔25，然后将装饰条40向下摁压，此时在第一导引面27与第二导引面45的作用下，第一卡勾24和第二卡勾43会产生弹性形变，从而将装饰条40卡入进风格栅20的侧壁21上，此时，第一卡勾24的第一抵顶面28卡于装饰条40的顶面44，所述第二卡勾43的第二抵顶面46卡于所述顶板22的底面26，从而在上下方向将装饰条40牢牢地装于进风格栅20上。
插条23插入第二插孔41内并限位于第二插孔41内，用以在前后、左右方向上将装饰条40固定。通过以上装配后，进风格栅20的外表面和装饰条40的外表面47即能实现协调配合，使出风框30部分和进风格栅20部分之间的间隙得以控制，且空调器100的外观美观大方，符合当前消费者的审美能力。
本实用新型的空调器100通过装饰条40填补出风框30部分和进风格栅20部分之间的间隙，使空调器100结构简单可靠、成本低廉且生产效率高。另外，本实用新型的空调器100通过第一卡勾24和第二卡勾43将装饰条40与顶板22相互勾扣来，装配方便，在拆卸时，只要将第一卡勾24与第二卡勾43拆开即可，拆卸方便。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
Claims (10)
1.一种分体落地式空调器，其包括整体面板、进风格栅及出风框，所述出风框位于所述进风格栅上方，所述整体面板安装于所述进风格栅与所述出风框的前方，其特征在于：所述分体落地式空调器还包括安装于所述进风格栅与所述出风框之间的两侧间隙处的二装饰条，所述进风格栅包括位于其相对两侧的二侧壁，每一侧壁的顶部设置有顶板，所述顶板朝向所述装饰条延伸形成有插条，所述顶板设置有第一卡勾，所述顶板开设有第一插孔，所述装饰条上开设有第二插孔及第三插孔，所述装饰条的底部设置有第二卡勾，所述插条插入所述第二插孔内并限位于所述第二插孔内，所述第一卡勾伸入所述第三插孔内并勾于所述装饰条的顶面，所述第二卡勾伸入所述第一插孔内并勾于所述顶板的底面。
2.如权利要求1所述的分体落地式空调器，其特征在于：所述第一卡勾的末端具有第一导引面及第一抵顶面，所述第一抵顶面贴于所述装饰条的顶面。
3.如权利要求1所述的分体落地式空调器，其特征在于：所述第二卡勾的末端具有第二导引面及第二抵顶面，所述第二抵顶面贴于所述顶板的底面。
4.如权利要求1所述的分体落地式空调器，其特征在于：所述插条的横截面呈工字型，所述插条包括连接条及连接于所述连接条相对两侧的二板条，所述二板条的外侧面贴于所述第二插孔的相对二内侧面，所述板条的宽度与所述第二插孔的宽度相同。
5.如权利要求1所述的分体落地式空调器，其特征在于：所述插条的横截面呈方形，所述第二插孔亦呈方形。
6.如权利要求1所述的分体落地式空调器，其特征在于：所述插条的横截面呈圆形，所述第二插孔亦呈圆形。
7.如权利要求1所述的分体落地式空调器，其特征在于：所述装饰条是一体注塑成型的。
8.如权利要求1所述的分体落地式空调器，其特征在于：所述装饰条具有经过电镀的外表面。
9.如权利要求1所述的分体落地式空调器，其特征在于：所述进风格栅是是一体注塑成型的。
10.如权利要求1所述的分体落地式空调器，其特征在于：所述整体面板是一体注塑成型的或所述整体面板是玻璃面板。
