CN203204944U - 广告机 - Google Patents

广告机 Download PDF

Info

Publication number
CN203204944U
CN203204944U CN 201320206923 CN201320206923U CN203204944U CN 203204944 U CN203204944 U CN 203204944U CN 201320206923 CN201320206923 CN 201320206923 CN 201320206923 U CN201320206923 U CN 201320206923U CN 203204944 U CN203204944 U CN 203204944U
Authority
CN
China
Prior art keywords
display screen
light source
frame
panel
transparent
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Expired - Fee Related
Application number
CN 201320206923
Other languages
English (en)
Inventor
苗光夫
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Individual
Original Assignee
Individual
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Individual filed Critical Individual
Priority to CN 201320206923 priority Critical patent/CN203204944U/zh
Application granted granted Critical
Publication of CN203204944U publication Critical patent/CN203204944U/zh
Anticipated expiration legal-status Critical
Expired - Fee Related legal-status Critical Current

Links

Images

Landscapes

  • Illuminated Signs And Luminous Advertising (AREA)

Abstract

一种广告机，包括：具有透明的面板、不透明的背板和透明的边框的框架、设置于所述框架内的显示屏、设置于所述显示屏四周的光源槽和设置于所述光源槽内的LED光源，所述显示屏固定于所述面板。由于本实用新型的广告机的显示屏设置于框架内、框架的面板和边框为透明的、显示屏四周设置有LED光源，打开LED光源时，光线可以从显示屏的四周和边框射出，故增加了广告机的美观度，而且整个广告机晶莹发光，特别是夜晚，较能引起观众的注意。

Description

广告机
技术领域
本实用新型涉及广告机技术领域，特别是涉及一种美观、较能引起观众注意的广告机。
背景技术
广告机是一种智能设备，通过终端软件控制、网络信息传输和多媒体终端显示构成一个完整的广告播控系统，并通过图片、文字、视频、小插件（天气、汇率等）等多媒体素材进行广告宣传。现有技术的广告机包括一个显示屏，显示屏上播放动态的广告，观众只有在广告机的正面才能关注到广告机。即现有的广告机外形不够美观、特别是在夜晚比较不能引起观众的注意。
实用新型内容
本实用新型的目的在于避免现有技术中的不足之处而提供一种美观、较能引起观众注意的广告机。
本实用新型的目的通过以下技术措施实现：
一种广告机，包括：具有透明的面板、不透明的背板和透明的边框的框架、设置于所述框架内的显示屏、设置于所述显示屏四周的光源槽和设置于所述光源槽内的LED光源，所述显示屏固定于所述面板。
优选地，上述面板和所述边框为透明的亚克力板。
优选地，上述面板的位于所述显示屏的四周设置有不透明的丝印边框。
本实用新型与现有技术相比具有以下优点：由于本实用新型的广告机的显示屏设置于框架内、框架的面板和边框为透明的、显示屏四周设置有LED光源，打开LED光源时，光线可以从显示屏的四周和边框射出，故增加了广告机的美观度，而且整个广告机晶莹发光，特别是夜晚，较能引起观众的注意。
附图说明
利用附图对本实用新型作进一步说明，但附图中的实施例不构成对本实用新型的任何限制。

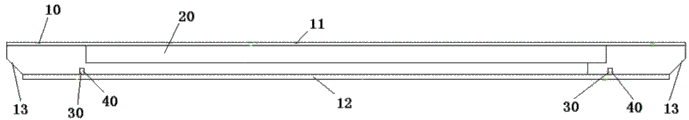

图1是本实用新型的广告机的结构示意图；
图2是本实用新型的广告机的面板的结构示意图。
具体实施方式
结合以下实施例和附图对本实用新型作进一步描述：
一种广告机，如图1和图2所示，包括：具有透明的面板11、不透明的背板12和透明的边框13的框架10、设置于所述框架10内的显示屏20、设置于所述显示屏20四周的光源槽30和设置于所述光源槽30内的LED光源40，所述显示屏20固定于所述面板11。LED光源40和显示屏20的驱动电源板及控制电路板置于显示屏20后面的空隙。显示屏20及LED光源40用12V恒压源驱动，电流为2A，面板11的厚度可以为22mm。显示屏20可以通过金属件固定。
由于本实用新型的广告机的显示屏20设置于框架10内、框架10的面板11和边框13为透明的、显示屏20四周设置有LED光源40，打开LED光源40时，光线可以从显示屏20的四周和边框13射出，故增加了广告机的美观度，而且整个广告机晶莹发光，特别是夜晚，较能引起观众的注意。
较佳地，面板11和边框13为透明的亚克力板。用亚克力制作的面板11和边框13，具有透光性能好、颜色纯正、色彩丰富、美观平整、兼顾白天夜晚两种效果、使用寿命长的优点。
较佳地，如图2所示，面板11的位于所述显示屏20的四周设置有不透明的丝印边框50。丝印边框50不透明，可有效遮盖一些结构件，使得广告机的外形更美观。
最后应当说明的是，以上实施例仅用以说明本实用新型的技术方案，而非对本实用新型保护范围的限制，尽管参照较佳实施例对本实用新型作了详细地说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的实质和范围。

Claims (3)

1.一种广告机，其特征在于，包括：具有透明的面板、不透明的背板和透明的边框的框架、设置于所述框架内的显示屏、设置于所述显示屏四周的光源槽和设置于所述光源槽内的LED光源，所述显示屏固定于所述面板。
2.根据权利要求1所述的广告机，其特征在于，所述面板和所述边框为透明的亚克力板。
3.根据权利要求2所述的广告机，其特征在于，所述面板的位于所述显示屏的四周设置有不透明的丝印边框。
