Abstract

本实用新型提供的一种预充式一次性妇科洗剂注射器，由注射器推杆、注射器针筒、注射器盖构成，其中，注射器推杆的顶部设有注射器柱塞，注射器柱塞与注射器针筒构成活塞推射机构；注射器针筒的顶端为光滑的圆弧形状，并开设有注射口，注射器针筒内充有药液；注射器盖内设有顶塞，注射器盖扣在注射器针筒上时将注射口封闭防止药液流出。注射器中预充妇科洗剂，采用活塞推射机构，一次性使用，提高了冲洗、导入的效果及医疗安全性，方便了临床操作，增强了使用者的舒适度。

Description

预充式一次性妇科洗剂注射器
技术领域
本实用新型公开一种预充式一次性妇科洗剂注射器，用于妇女阴部的清洗，属于医疗保健卫生器械领域。
背景技术
目前传统的妇科阴部药物清洗器具为吊瓶式的，使用时需要将药液瓶吊至高处，并借助长橡皮管与注药头连接，这种给药方式存在操作不方便，施药量不易控制等缺点。
发明内容
本实用新型公开的一种预充式一次性妇科洗剂注射器，具有结构简单，使用卫生且方便。
本实用新型提供的一种预充式一次性妇科洗剂注射器，其技术解决方案如下：
由注射器推杆、注射器针筒、注射器盖构成，其中，注射器推杆的顶部设有注射器柱塞，注射器柱塞与注射器针筒构成活塞推射机构；注射器针筒的顶端为光滑的圆弧形状，并开设有注射口，注射器针筒内充有药液；注射器盖内设有顶塞，注射器盖扣在注射器针筒上，与注射口构成封闭机构防止药液流出。
本实用新型的积极效果在于：注射器中预充妇科洗剂，采用活塞推射机构，一次性使用，提高了冲洗、导入的效果及医疗安全性，方便了临床操作，增强了使用者的舒适度。
附图说明

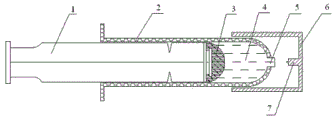

图1：本实用新型结构原理图；
图中，1、注射器推杆；2、注射器针筒；3、注射器柱塞；4、药液；5、注射口；6、注射器盖；7、顶塞。
具体实施方式
根据图1所示，本实用新型由注射器推杆1、注射器针筒2、注射器盖6构成，其中，注射器推杆1的顶部设有注射器柱塞3与注射器针筒2构成活塞往复机构；注射器针筒2的顶端为光滑的圆弧形状，并开设有注射口5，注射器针筒2内充有药液4；注射器盖6内设有顶塞7，注射器盖6扣在注射器针筒2上时将注射口5封闭防止药液流出。

Claims (1)

1.一种预充式一次性妇科洗剂注射器，包括注射器推杆、注射器针筒，注射器推杆的顶部设有注射器柱塞，注射器柱塞与注射器针筒构成活塞推射机构；其特征在于：注射器针筒的顶端为光滑的圆弧形状，并开设有注射口，注射器针筒内充有药液；注射器盖内设有顶塞，注射器盖扣在注射器针筒顶部，顶塞与注射口构成封闭结构。
