CN202140726U - 一种卧式承压储热水箱的喇叭口出水管 - Google Patents
一种卧式承压储热水箱的喇叭口出水管 Download PDFInfo
- Publication number
- CN202140726U CN202140726U CN201120212611U CN201120212611U CN202140726U CN 202140726 U CN202140726 U CN 202140726U CN 201120212611 U CN201120212611 U CN 201120212611U CN 201120212611 U CN201120212611 U CN 201120212611U CN 202140726 U CN202140726 U CN 202140726U
- Authority
- CN
- China
- Prior art keywords
- pipe
- outlet pipe
- water
- water outlet
- bell
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Expired - Fee Related
Links
Images
Landscapes
- Details Of Fluid Heaters (AREA)
Abstract
本实用新型提供了一种卧式承压储热水箱喇叭口出水管，包括水管和管座，出水管由连接管（5）和向上弯曲成弧形的引流管（8）组成；连接管（5）设有台阶（1）、定位卡（2）和定位块（6）；引流管（8）沿弧形截面渐变为喇叭口（10），起始端设有方口（7）。本实用新型采用的结构，连接管定位卡对准管座槽口，连接管台阶贴于管座平面，实现连接管定位及固定；引流管与连接管之间通过定位块及方口连接及固定，这样出水管喇叭口直接与水箱顶部接触，水箱水位提高，水箱容积充分利用，水箱的储水量变大、出水量增加。
Description
技术领域
本实用新型涉及一种出水管，尤其涉及一种卧式承压储热水箱喇叭口出水管。
背景技术
一般卧式承压水箱的出水管是：一根直塑料管，其截面为圆形。安装时只能直接插在卧式承压水箱的管座里，由于管座是焊接在水箱壁上的，其焊接位置不可能在水箱的最上面，也就是出水口与水箱顶部总有一段距离H，这样这段距离H所占有的空间就不能储水，这部分空间也不能补利用，导致卧式承压水箱容积浪费，使得水箱的储水量变小、出水量减少。
实用新型内容
本实用新型的目的是提供一种卧式承压储热水箱出水管，能够解决水箱容积利用不充分的技术问题。
本实用新型的目的是以如下方式实现的：一种卧式承压储热水箱喇叭口出水管，包括水管和管座，其特征在于：出水管由连接管和向上弯曲成弧形的引流管组成；连接管设有台阶、定位卡和定位块；引流管沿弧形截面渐变为喇叭口，起始端设有方口。
本实用新型采用的结构，连接管定位卡对准管座槽口，连接管台阶贴于管座平面，实现连接管定位及固定；引流管与连接管之间通过定位块及方口连接及固定，这样出水管喇叭口直接与水箱顶部接触，水箱水位提高，水箱容积充分利用，水箱的储水量变大、出水量增加。
附图说明
为了使本实用新型的内容更容易被清楚地理解，下面根据具体实施例并结合附图，对本实用新型作进一步详细的说明，其中:
图1所示为本实用新型的主视图，

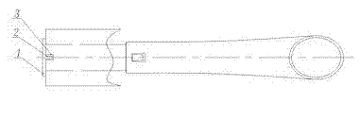

图2所示为本实用新型的俯视图
图中：1、台阶 2、定位卡 3、槽口 4、管座 5、连接管 6、定位块
7、方口 8、引流管 9、水箱 10、喇叭口
具体实施方式：
参照附图，一种卧式承压储热水箱喇叭口出水管，包括水管和管座，其特征在于：出水管由连接管5和向上弯曲成弧形的引流管8组成；连接管5设有台阶1、定位卡2和定位块6；引流管8沿弧形截面渐变为喇叭口10，起始端设有方口7。
一种塑料制作的出水管，它由两个部分组合而成，连接管与引流管。安装时，连接管的定位卡对准管座上的槽口，连接管台阶与管座平面相接触，实现连接管的定位及固定；由方口及定位块将连接管与引流管连接为一整体，这样组成了完整的出水管。同时，引流管向上做成弧线，并且沿弧线制作成平滑过渡的变截面喇叭口形状，这样起到了很好的引流效果。这时引流管与水箱的顶部相接触，水箱的水位得到了有效提高，水箱的容积得到了充分利用，水箱的出水量也提高了。
以上所述的具体实施例，对本实用新型的目的、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的具体实施例而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
Claims (1)
1.一种卧式承压储热水箱喇叭口出水管，包括包括水管和管座，其特征在于：出水管由连接管和向上弯曲成弧形的引流管组成；连接管设有台阶、定位卡和定位块；引流管沿弧形截面渐变为喇叭口，起始端设有方口。
