本实用新型公开了一种双灯双波段太阳能杀虫灯，它包括太阳能板、支杆和电池、吊杆、诱虫灯泡，太阳能板蓄电池蓄电后传输给控制器，控制器分别输送给可见波段在300-400nm的黑光灯和波段在450-580nm的黑光灯。本实用新型具有如下效果：高压网电压高达2300-3000V，但电流小，可以分时段击杀害虫，工作时间长，避免了害虫危害灯下作物造成灯下黑。
Description
技术领域
本实用新型涉及一种双灯双波段太阳能杀虫灯，特别适用于农田、园林等作物诱杀害虫。
背景技术
目前市场上的双灯双波段太阳能杀虫灯，一般采用灯管式，杀虫不彻底，易形成灯下虫灾区，故影响杀虫效率。
发明内容
本实用新型的任务是提供一种消除灯下黑现象，最大程度杀灭害虫的一种双灯双波段太阳能杀虫灯。本实用新型的任务是这样完成的，一种双灯双波段太阳能杀虫灯，它包括太阳能板、支杆和电池、吊杆、诱虫灯泡，其特征在于：太阳能板蓄电池蓄电后传输给控制器，控制器分别输送给可见波段在300-400nm的黑光灯和波段在450-580nm的黑光灯。本实用新型具有如下效果：高压网电压高达2300-3000V，但电流小，可以分时段击杀害虫，工作时间长，避免了害虫危害灯下作物造成灯下黑。
附图说明

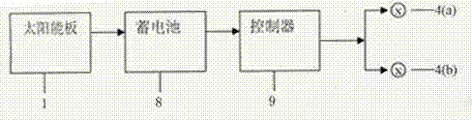

图1是本实用新型的结构示意图；图2是本实用新型的电路示意图。
图面说明：1、太阳能板 2、吊杆 3、诱虫灯泡 4、（a）诱虫灯4、（b）诱虫灯 5、支杆 6、蓄电池箱 7、底座 8、蓄电池 9、控制器
具体实施方式
结合以上附图详细描述实施例，支杆5的顶端安装有太阳能板1，支杆5的末端连有蓄电池箱6，蓄电池箱6固定在底座7上，在支架的两侧装有吊杆2，吊杆2上装有诱虫灯泡3和诱虫灯4（a）、(b)2个诱虫灯一个是波段在300-400nm的黑光灯，一个是波段在450-580nm的黑光灯，利用害虫的趋光有着不同的敏感波段，在300-400nm以及450-580nm之间的紫外线光具有特别的敏感性，采用太阳能板1由蓄电池8蓄电传输给控制器9，控制器9同时输送诱虫灯4（a）、(b)，诱虫灯上装有电网，从而避免了害虫危害灯下作物，克服了灯下黑现象，提高了杀虫效率。
Claims (1)
1.一种双灯双波段太阳能杀虫灯，它包括太阳能板、支杆和电池、吊杆、诱虫灯泡，其特征在于：太阳能板蓄电池蓄电后传输给控制器，控制器分别输送给可见波段在300-400nm的黑光灯和波段在450-580nm的黑光灯。
