Abstract
新型一次性大便采样器，包括塑料容器（3）和采样杆（4），采样杆（4）的杆柄与塑料容器（3）的端口密封连接，所述塑料容器（3）底部上设有滴液嘴（8）或滴液口（10），所述的滴液嘴（8）套有滴液嘴盖（9），所述的滴液口（10）中塞有滴液口塞（11），本实用新型利用采样杆对大便进行采集，取样槽能够有效的控制大便样本的采集量，只需要对样品采集一次，并能够在采集器内稀释成大便样品溶液，塑料容器的底部上设置有滴液嘴，不需要把塑料容器拔下也能将大便样品溶液取出，操作卫生，方便一次性使用。
Description
技术领域
本实用新型涉及一种采样器，尤其涉及一种新型一次性大便采样器，属于医疗器械领域。
背景技术
临床大便检验属医疗单位临床检验三大常规检测之一，即血常规、大便常规、尿常规。有史以来对大便的样本采样器就没有严格要求，早期容器有火柴盒、纸盒，到目前多为形状各异、大小不同的塑料盒或杯。采样者在取样时用竹、木签挑出到用塑料勺挑取，然后由医务检测人员则用同样方法从容器内挑取可疑部分少量样品，滴加一滴生理盐水或缓冲溶液制片镜检或其他检定。这样采取样品的方法污染大，极不人性化，往往在医、患者之间为容器的污染、采样量的大小发生争执和纠纷，而且医务人员在对大便进行采样过程中，大便样品大部分时间暴露在空气中，使室内臭味较浓，不够卫生。
目前临床上使用的采样器多为两类：带盖塑料杯，杯盖内连接一个塑料小勺；另一类就是在杯盖上方另设有能装溶液的小杯，在检测时往溶液小杯中加入相关溶液，流入下端样品杯或管，洗脱、稀释样品再用小勺挑出进行镜检。以上两类都没有从根本上解决两次挑取大便样本问题，操作比较繁琐，污染的几率高。如中国专利授权公告号为：CN2742422Y，授权公告日为：2005年11月23日的实用新型专利公开了一种大便标本采集器，由试管状容器和采样器组成的密封塑料容器，试管状容器上段稍粗，下段稍细，底端为半圆球形，采样器包括试管盖、连接杆和采样池，采样池为中空的半圆柱体和1/4圆球形组成的勺状结构，其容积约为1.0cm3。但是这种结构需要两次挑取大便样品，操作过程繁琐，取样及制作大便样品溶液时，很容易出现大便样品被污染的情况，无法保证对大便常规检测结果的真实性和准确性，而且不便于存留，取用时不够卫生。
发明内容
本实用新型的目的是针对现有大便采集器在对大便进行采集和检测时需要两次挑取大便样品，样品不便于存留以及样品不容易倒出的缺陷和不足，提供一种结构简单，制作成本低廉，使用方便，样品溶液便于存留和取出的新型一次性大便采样器。
为实现上述目的，本实用新型的技术解决方案是：新型一次性大便采样器，包括塑料容器和采样杆，采样杆的杆柄与塑料容器的端口密封连接，所述塑料容器底部上设有滴液嘴或滴液口，所述的滴液嘴套有滴液嘴盖，所述的滴液口中塞有滴液口塞。
所述塑料容器的容器口套在盛液管的管口上，盛液管的内壁上设有台阶面或锥面，盛液管的内壁与连接件的一端固定配合，连接件与采样杆的一端相固定。
所述连接件为中空塑料导管结构，连接件的外圆表面设置有卡口，连接件靠近盛液管的一端固定有折断杆，并且折断杆伸入到盛液管的空腔中。
所述采样杆一端的外圆周上设置有取样槽，取样槽为椎齿状或刺状结构，取样槽分布在采样杆上的长度为15mm-20mm。
所述滴液嘴盖和滴液口塞由橡胶或塑料制成。
本实用新型的有益效果是：
1．本实用新型利用采样杆对大便进行采集，取样槽能够有效的控制大便样本的采集量，只需要对样品采集一次，并能够在采集器内稀释成大便样品溶液，塑料容器的底部上设置有滴液嘴或滴液口，不需要把塑料容器拔下也能将大便样品溶液取出，减轻了医务人员操作心理负担并减轻了操作强度。
2．本实用新型的盛液管与连接件及中空的采样杆共同构成吸管装置，连接件与折断杆之间的连接部位在采集样本后能在外力作用下能折断，挤出等渗盐水溶液洗脱、稀释样本并能吸出样本检定，方便留存，使用很方便。
3．本实用新型结构简单，制造成本低廉，对大便的采样方便，对样品的检测准确，在用大便样品溶液制作玻片时不需要将塑料容器打开，只需要将滴液嘴盖打开后滴加，操作卫生，方便一次性使用。
附图说明

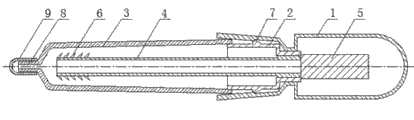

图1是本实用新型带有滴液嘴的整体结构示意图。
图2是本实用新型带有滴液口的整体结构示意图。
图3是本实用新型盛液管的示意图。
图4是本实用新型连接件的示意图。
图5是本实用新型塑料容器带有滴液嘴的示意图。
图6是本实用新型塑料容器带有滴液口的示意图。
图7是本实用新型采样杆的示意图。
图8是图5的左视图。
图中：盛液管1，连接件2，塑料容器3，采样杆4，折断杆5，取样槽6，卡口7，滴液嘴8，滴液嘴盖9，滴液口10，滴液口塞11。
具体实施方式
以下结合附图说明和具体实施方式对本实用新型作进一步的详细描述：
参见图1至图6，本实用新型的一次性大便采样器，包括塑料容器3和采样杆4，采样杆4的杆柄与塑料容器3的端口密封连接，所述塑料容器3底部上设有滴液嘴8或滴液口10，所述的滴液嘴8套有滴液嘴盖9，所述的滴液口10中塞有滴液口塞11。
所述塑料容器3的容器口套在盛液管1的管口上，盛液管1的内壁上设有台阶面或锥面，盛液管1的内壁与连接件2的一端固定配合，连接件2与采样杆4的一端相固定。
所述连接件2为中空塑料导管结构，连接件2的外圆表面设置有卡口7，连接件2靠近盛液管1的一端固定有折断杆5，并且折断杆5伸入到盛液管1的空腔中。
所述采样杆4一端的外圆周上设置有取样槽6，取样槽6为椎齿状或刺状结构，取样槽6分布在采样杆4上的长度为15mm-20mm。
所述滴液嘴盖9和滴液口塞11由橡胶或塑料制成。
盛液管1由带有一定弹性的塑料制成，盛液管1内盛装有预先备好的液体，可以是渗盐水溶液或其他缓冲溶液，用于冲洗附着在取样槽6上的大便样品并将大便样品稀释成溶液。参见图5，连接件2为中空导管结构，连接件2与采样杆4连接可实现吸管功能，用于挤出溶液洗脱、稀释样品，以及在滴液嘴盖9或滴液口塞11被拔下的情况下将样品溶液从塑料容器3中挤出。
参见图4，折断杆5的一端固定在连接件2上，以将连接件2上的流液孔封住，并且折断杆5伸入到盛液管1的空腔中，连接件2与折断杆5之间的连接部位在外力作用下容易折断开，在采样后能很容易的掰断折断杆5，这样盛液管1中的液体在盛液管1的挤压作用下就能通过连接件2上的流液孔流入到塑料容器3中。连接件2与采样杆4的一端相固定，采样杆4另一端的外圆周上设置有取样槽6，采样杆4为中空的管状结构，参见图5、图6，取样槽6为椎齿状或刺状结构，能采取足够的大便样品，同时也便于控制取样者的取样量，减少了污染。
参见图1、图2，塑料容器3底部上设有滴液嘴8或滴液口10，滴液嘴8为两端开口的管状，滴液嘴8上套有滴液嘴盖9，滴液嘴盖9为一端开口的盲管，滴液口10为一个通孔，滴液口10中塞有滴液口塞11，使用时可以很方便的将滴液嘴盖9或滴液口塞11拔下，滴液嘴盖9和滴液口塞11由橡胶或塑料制成，密封效果较好。
塑料容器3与盛液管1开口端配合紧密，密封好后有效防止泄露，同时又便于开启，极大的方便了大便样本的采集、留存和检测。塑料容器3底部上设有滴液嘴8，滴液嘴8上套有滴液嘴盖9，滴液嘴盖9能方便的取下，不需要将塑料容器3拔下也能让大便样品液滴出制片，采样操作更方便。大便采集器为塑料结构，成本低廉，便于批量生产，有利于一次性使用。
本实用新型的使用方法如下：样品采集者首先拔下塑料容器3，再将采样杆4带有取样槽6的一端插入大便样品的可疑处1cm—2cm，旋转360°后抽出，此时大便样品就会均匀的附着在取样槽6上，再将采样杆4插入到塑料容器3中扣紧后送检。检测时，医务人员将大便采集器垂直放置后折断与连接器2相连接的折断杆5，再轻轻的挤压盛液管1数次使缓冲液体流入到塑料容器3中，缓冲液体将取样槽6附着的大便样品洗脱下来，将大便样品和缓冲液体混匀后，取用大便样品溶液时不需要将塑料容器3取下，只需要将位于塑料容器3下端的滴液嘴盖9或滴液口塞11拔下，使滴液嘴8正对着玻片，轻轻挤压盛液管1大便样品液就能滴在玻片上，然后镜检，这样就避免了大便样品液在镜检前与空气的接触污染，操作卫生，使用很方便。
Claims (5)
1.新型一次性大便采样器，包括塑料容器（3）和采样杆（4），采样杆（4）的杆柄与塑料容器（3）的端口密封连接，其特征在于：所述塑料容器（3）底部上设有滴液嘴（8）或滴液口（10），所述的滴液嘴（8）套有滴液嘴盖（9），所述的滴液口（10）中塞有滴液口塞（11）。
2.根据权利要求1所述的新型一次性大便采样器，其特征在于：所述塑料容器（3）的容器口套在盛液管（1）的管口上，盛液管（1）的内壁上设有台阶面或锥面，盛液管（1）的内壁与连接件（2）的一端固定配合，连接件（2）与采样杆（4）的一端相固定。
3.根据权利要求2所述的新型一次性大便采样器，其特征在于：所述连接件（2）为中空塑料导管结构，连接件（2）的外圆表面设置有卡口（7），连接件（2）靠近盛液管（1）的一端固定有折断杆（5），并且折断杆（5）伸入到盛液管（1）的空腔中。
4.根据权利要求1所述的新型一次性大便采样器，其特征在于：所述采样杆（4）一端的外圆周上设置有取样槽（6），取样槽（6）为椎齿状或刺状结构，取样槽（6）分布在采样杆（4）上的长度为15mm-20mm。
5.根据权利要求1所述的新型一次性大便采样器，其特征在于：所述滴液嘴盖（9）和滴液口塞（11）由橡胶或塑料制成。
