本实用新型涉及一种LED灯条，包括灯体，卡入灯体卡槽的支架和位于灯体两端的端盖，其特征在于，具有铝合金外壳灯体的两端的端盖，一端为公头端盖，一端为母头端盖。所述的灯体为圆形、方形或拱形。所述的LED灯条还包括公母连接线，可连接在两个LED灯条之间。所述灯体中的LED为单芯、三芯或全彩LED。通过科学的设计，本实用新型所述的LED灯条导热效果和防腐蚀性好、耐磨擦、易清洁、抗紫外线、抗老化。从而真正实现LED寿命长，能耗低。LED灯的独特的设计，色彩丰富，动静结合，丰富多变，形成强有力的视觉冲击，使整个灯具有了全新的感受，充分满足了人们的审美需求。可以直接一条与另一条插接，也可采用公母连接线弯成不同角度连接，最大限度的满足了不同安装的需要。
Description
技术领域
本实用新型涉及一种灯具，更具体地说，涉及一种LED灯条。
背景技术
目前现有的LED灯条，由于设计的原因，其散热条件差，使用寿命短，能耗高，防腐蚀效果差，不易清洁。并且LED灯的色彩变化单一，不能充分满足消费者日益增长的审美需求。
实用新型内容
本实用新型要解决的技术问题在于，针对现有技术的上述缺陷，提供一种LED灯条。
本实用新型解决其技术问题所采用的技术方案是：设计一种LED灯条，包括灯体，卡入灯体卡槽的支架和位于灯体两端的端盖，其特征在于，具有铝合金外壳灯体的两端的端盖，一端为公头端盖，一端为母头端盖。可使两个或两个以上LED灯条通过公头端盖与母头端盖直接对接。
在本实用新型所述的LED灯条中，所述的灯体为圆形、方形或拱形。
在本实用新型所述的LED灯条中，还包括公母连接线，所述的公母连接线连接在两个LED灯条之间。可使两个或两个以上LED灯条连接成需要的形状。
在本实用新型所述的LED灯条中，其特征在于，所述灯体中的LED为单芯、三芯或全彩LED。
实施本实用新型的LED灯条，具有以下有益效果：
1、通过科学的设计，本实用新型所述的LED灯条导热效果和防腐蚀性好、耐磨擦、易清洁、抗紫外线、抗老化。从而真正实现LED寿命长，能耗低。
2、LED灯的独特的设计，色彩丰富，动静结合，丰富多变，形成强有力的视觉冲击，使整个灯具有了全新的感受，充分满足了人们的审美需求。
3、可以直接一条与另一条插接，也可采用公母连接线弯成不同角度连接，最大限度的满足了不同安装的需要。
附图说明
下面将结合附图及实施例对本实用新型作进一步说明，附图中：
图1是本实用新型LED灯条第一实施例的结构示意图；
图2是本实用新型LED灯条第一实施例公头端盖的结构示意图；
图3是本实用新型LED灯条第一实施例母头端盖的结构示意图；
图4是本实用新型LED灯条第一实施例两个圆形灯条对接的结构示意图；
图5是本实用新型LED灯条第一实施例中用公母连接线连接两个圆形灯条的结构示意图；
图6是本实用新型LED灯条第二实施例的结构示意图；
图7是本实用新型LED灯条第二实施例公头端盖的结构示意图；
图8是本实用新型LED灯条第二实施例母头端盖的结构示意图；

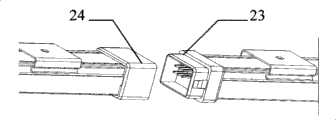

图9是本实用新型LED灯条第二实施例两个方形灯条对接的结构示意图；

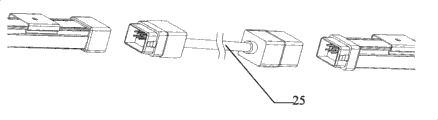

图10是本实用新型LED灯条第二实施例中用公母连接线连接两个方形灯条的结构示意图；
图11是本实用新型LED灯条第三实施例的结构示意图；
图12是本实用新型LED灯条第三实施例公头端盖的结构示意图；
图13是本实用新型LED灯条第三实施例母头端盖的结构示意图；
图14是本实用新型LED灯条第三实施例两个拱形灯条对接的结构示意图；
图15是本实用新型LED灯条第三实施例中用公母连接线连接两个拱形灯条的结构示意图。
具体实施方式
如图1、图2、图3、图4和图5所示，在本实用新型的LED灯条第一实施例中，包括灯体11，卡入灯体卡槽的支架12和位于灯体11两端的端盖，灯体11为圆形，其外壳采用6063-T5的铝合金材质。灯体11两端的端盖，一端为公头端盖13，一端为母头端盖14，从而使两个或两个以上LED圆形灯条通过公头端盖13与母头端盖14直接对接。也可使用公母连接线15，使两个或两个以上LED圆形灯条连接成需要的形状。所述灯体11中的LED可采用单芯、三芯或全彩LED。
如图6、图7、图8、图9和图10所示，在本实用新型的LED灯条第二实施例中，包括灯体21，卡入灯体卡槽的支架22和位于灯体21两端的端盖，灯体21为方形，其外壳采用6063-T5的铝合金材质。灯体21两端的端盖，一端为公头端盖23，一端为母头端盖24，从而使两个或两个以上LED方形灯条通过公头端盖23与母头端盖24直接对接。也可使用公母连接线25，使两个或两个以上LED方形灯条连接成需要的形状。所述灯体21中的LED可采用单芯、三芯或全彩LED。
如图11、图12、图13、图14和图15所示，在本实用新型的LED灯条第三实施例中，包括灯体31，卡入灯体卡槽的支架32和位于灯体31两端的端盖，灯体31为拱形，其外壳采用6063-T5的铝合金材质。灯体31两端的端盖，一端为公头端盖33，一端为母头端盖34，从而使两个或两个以上LED拱形灯条可通过公头端盖33与母头端盖34直接对接。也可使用公母连接线35，使两个或两个以上LED拱形灯条连接成需要的形状。所述灯体31中的LED可采用单芯、三芯或全彩LED。
Claims (5)
1、一种LED灯条，包括灯体，卡入灯体卡槽的支架和位于灯体两端的端盖，其特征在于，具有铝合金外壳灯体的两端的端盖，一端为公头端盖，一端为母头端盖。
2、根据权利要求2所述的LED灯条，其特征在于，所述的灯体为圆形、方形或拱形。
3、根据权利要求1或2所述的LED灯条，其特征在于，还包括公母连接线，所述的公母连接线连接在两个LED灯条之间。
4、根据权利要求1或2所述的LED灯条，其特征在于，所述灯体中的LED为单芯、三芯或全彩LED。
5、根据权利要求3所述的LED灯条，其特征在于，所述灯体中的LED为单芯、三芯或全彩LED。
