本发明涉及一种心内科室急救用心脏按压装置，包括床体、支撑调节机构、胸部按压机构和辅助呼吸机构，所述支撑调节机构设置于床体上，所述胸部按压机构设置于支撑调节机构内部，所述辅助呼吸机构设置于胸部按压机构左侧的支撑调节机构内部，本发明的心内科室急救用心脏按压装置，使用时可直接将支撑调节机构支起，不须进行安装，防止患者错过最佳抢救时间，间接提升患者的生存率，具有胸部按压机构，通过胸部按压机构可代替医疗人员对患者进行心脏按压，从而有效降低医疗人员的工作强度，降低医疗人员的工作难度，还具有辅助呼吸机构，通过主动齿轮带动辅助呼吸机构对患者进行辅助呼吸，可有效增强心脏按压的效果，大幅降低医疗人员的工作强度。
Description
技术领域
本发明属于医疗器械领域，具体涉及一种心脏按压装置，特别涉及一种心内科室急救用心脏按压装置及其使用方法。
背景技术
心脏按压是急救的一种措施，如果患者出现休克，或者有意识障碍，对呼唤无反应等，但是晕过去了，便可以用这种方法急救，此时需要将患者平卧于较硬的区域，医护人员通过使用手掌垂直于患者心脏位置处进行按压，以进行急救，人工进行心脏按压。
现有的医疗人员在对患者进行心脏按压时，需要对患者进行每分钟100-120次的按压动作，医疗人员需要根据工作经验，对按压力度以及频率进行控制，医疗人员进行心脏按压时劳动强度较高，费时费力，工作难度较大，现有的安装式的心脏按压装置安装时较为繁琐，易错过最佳医疗时间，在进行心脏按压时，需要医疗人员对患者进行人工呼吸，现有的心脏按压装置不具有辅助呼吸的机构，不能在心脏按压时对患者进行辅助呼吸，因此，如何克服上述存在的技术问题和缺陷成为重点需要解决的问题。
发明内容
为了克服现有技术的不足，现提供一种心内科室急救用心脏按压装置及其使用方法，可以有效解决现有技术中医疗人员进行心脏按压劳动强度较高、费时费力、工作难度较大、现有心脏按压装置安装较为繁琐、易错过最佳医疗时间、不具有辅助呼吸机构、不能在对患者进行辅助呼吸等问题。
为实现上述目的，本发明的技术方案是：一种心内科室急救用心脏按压装置，包括床体、支撑调节机构、胸部按压机构和辅助呼吸机构，所述支撑调节机构设置于床体上，所述胸部按压机构设置于支撑调节机构内部，所述辅助呼吸机构设置于胸部按压机构左侧的支撑调节机构内部，所述床体包括侧梁、加强梁和防护板组，所述侧梁对称设置于加强梁两端，所述防护板组对称设置于侧梁上表面。
进一步地，所述支撑调节机构包括滑动板、固位手轮A、铰接滑动件、固位手轮B、伸缩支杆和收纳防护罩，所述滑动板滑动设置于侧梁内部，所述滑动板上对称设置有固位手轮A，所述铰接滑动件设置于滑动板上方中部，所述伸缩支杆铰接连接铰接滑动件，所述固位手轮B设置于伸缩支杆与铰接滑动件铰接处，所述伸缩支杆端部设置有固定架，所述收纳防护罩设置于固定架中部。
进一步地，所述胸部按压机构包括驱动电机、减速器、伸缩按压杆、按压板、转盘、齿板和转动伸缩杆，所述驱动电机设置转盘上，所述驱动电机通过减速器连接偏心轮A，所述偏心轮A上转动连接有传动轴，所述传动轴端部铰接连接伸缩按压杆的端部，所述按压板设置于伸缩按压杆的另一端，所述转盘对称转动设置于收纳防护罩内部，所述齿板啮合连接转盘的边沿处，所述齿板的端部固定连接转动伸缩杆的端部，所述转动伸缩杆通过固位箍设置于收纳防护罩内部。
进一步地，所述辅助呼吸机构包括传动齿轮、偏心轴、偏心轮B、传动架、按压架和气囊，所述传动齿轮通过齿轮固位板设置于收纳防护罩内部，所述偏心轴设置于传动齿轮侧部，所述传动齿轮通过偏心轴连接偏心轮B，所述传动架转动连接偏心轴，所述传动架底端铰接连接按压架，所述按压架设置于气囊的顶部，所述气囊固定设置于收纳防护罩内部。
进一步地，所述侧梁内部设有滑轨，所述侧梁上开有滑槽，所述测量通过滑轨滑动连接滑动板，所述侧梁通过滑槽滑动限位连接铰接滑动件。
进一步地，所述收纳防护罩上开有供胸部按压机构旋出的旋出窗，所述收纳防护罩内部还设有夹板，所述夹板用于限位按压架滑动。
进一步地，所述驱动电机为变频电机，所述转盘上设置有滑动限位筒，所述伸缩按压杆滑动设置于滑动限位筒内部，所述按压板上设置有硅胶垫，所述硅胶垫为可形变硅胶材质，所述硅胶垫表面呈不规则起伏状，所述转盘之间通过加强柱连接，所述转盘的边沿处设有齿状凸块，所述齿板与齿状凸块规格适配，所述偏心轮的转轴上还设有用于传动传动齿轮的主动齿轮。
进一步地，所述气囊底部设有螺纹接口，所述气囊通过螺纹接口连接有伸缩管，所述伸缩管另一端连接有呼吸面罩，所述呼吸面罩内部设有口部撑开管，所述口部撑开管上设有硅胶套。
进一步地，本发明还包括一种心内科室急救用心脏按压装置的使用方法，包括如下步骤：
步骤一：使用者使用时手动将支撑调节机构2的伸缩支杆旋动立起，使伸缩支杆与侧梁呈垂直状态，通过固位手轮B将调节后的伸缩支杆与铰接滑动件相对固定，伸缩支杆固定完毕后调节伸缩支杆伸出长度，使其伸长至合适高度位置，推动伸缩支杆，将其推动至收纳防护罩位于患者胸部正上方后停止推动，通过固位手轮A将滑动板位置进行固定，完成支撑调节机构的位置调整；
步骤二：收纳防护罩位于患者胸部正上方后，启动转动伸缩杆，转动伸缩杆运行带动齿板位移，齿板位移同时通过与转盘边沿处的齿状凸起啮合从而传动转盘使转盘转动，转盘转动同时带动驱动电机、伸缩按压杆、按压板同时转动，伸缩按压杆和按压板在转盘的带动下通过旋出窗旋出收纳防护罩，启动驱动电机，驱动电机运行通过减速器带动偏心轮A转动，偏心轮A转动通过传动轴传动伸缩按压杆运动，伸缩按压杆在滑动限位筒的作用下带动按压板做垂直往复运动，从而对患者胸部进行按压；
步骤三：将呼吸面罩戴在患者面部，呼吸面罩的口部撑开管置于患者口部，在转盘转动同时，偏心轮A转轴上的主动齿轮随转盘转动发生角度变化，主动齿轮在转盘的带动下旋转90度啮合连接传动齿轮，偏心轮A在电机的带动下转动，转动同时通过主动齿轮带动传动齿轮转动，传动齿轮转动通过偏心轴和传动架带动按压架上下往复运动，按压架运动同时按压气囊，使气囊内部空气输送至患者口部，从而辅助胸部按压机构完成心肺复苏。
本发明的一种心内科室急救用心脏按压装置及其使用方法的有益效果：
1．本发明的心内科室急救用心脏按压装置，具有床体和支撑调节机构，当患者在因病或其他原因停止心跳时，可迅速通过手动调整支撑调节机构的伸缩支杆，使伸缩支杆与床体垂直，通过固位手轮B将伸缩支杆固位，滑动调节伸缩支杆的位置，使伸缩支杆上的收纳防护罩位于患者胸部正上方，从而完成本装置的安装及调节，本装置使用时可直接将支撑调节机构支起，不须进行安装，防止患者错过最佳抢救时间，间接提升患者的生存率，本装置还具有收纳防护罩，可在不使用本装置时将胸部按压机构收纳至收纳防护罩内部，使用较为便捷，且占用空间较小。
2．本发明的心内科室急救用心脏按压装置，具有胸部按压机构，通过转动伸缩杆运行可带动齿板运动，齿板运动同时可通过啮合转盘边沿处的齿状凸起从而带动转盘转动，转盘转动带动驱动电机及伸缩按压杆旋转，伸缩按压杆在转盘带动下旋出收纳防护罩，垂直于患者胸部上方，在通过驱动电机运行带动偏心轮A转动，偏心轮A转动带动传动轴及伸缩按压杆运动，伸缩按压杆在滑动限位筒的限位下可做上下往复运动，从而对患者进行胸部按压机构，本装置通过胸部按压机构可代替医疗人员对患者进行心脏按压，从而有效降低医疗人员的工作强度，省时省力，降低医疗人员的工作难度。
3．本发明的心内科室急救用心脏按压装置，还具有辅助呼吸机构，通过胸部按压机构在运行时带动主动齿轮转动，主动齿轮带动辅助呼吸机构的传动齿轮转动，传动齿轮转动通过偏心轴带动传动架进行运动，传动架运动同时带动按压架运动，按压架在夹板作用下做上下往复运动，按压架上下往复运动同时对气囊进行挤压，从而通过气囊和伸缩管将空气输送至呼吸面罩，通过呼吸面罩的口部撑开管将空气输入至患者体内，从而对患者进行呼吸辅助，本装置通过主动齿轮带动辅助呼吸机构对患者进行辅助呼吸，可有效增强心脏按压的效果，大幅降低医疗人员的工作强度，本装置使用时可迅速支起，无需安装，便于使用。
附图说明

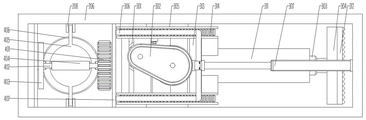

图1是本发明的一种心内科室急救用心脏按压装置的俯视结构剖视示意图；
图2是本发明的一种心内科室急救用心脏按压装置的侧视结构剖视示意图；
图3是本发明的一种心内科室急救用心脏按压装置胸部按压机构转盘转动90°后伸缩按压杆转出收纳防护罩后的俯视结构剖视示意图；
图4是本发明的一种心内科室急救用心脏按压装置胸部按压机构的伸缩按压杆在收纳防护罩内部收纳时的俯视结构剖视示意图；
图5是本发明的一种心内科室急救用心脏按压装置胸部按压机构的伸缩按压杆在收纳防护罩内部收纳时的仰视结构剖视示意图；
图6是本发明的一种心内科室急救用心脏按压装置侧梁的正视结构剖视示意图；
图7是本发明的一种心内科室急救用心脏按压装置呼吸面罩的侧视结构剖视示意图。
图中：
1-床体：101-侧梁，102-加强梁，103-防护板组，104-滑轨，105-滑槽；
2-支撑调节机构：201-滑动板，202-固位手轮A，203-铰接滑动件，204-固位手轮B，205-伸缩支杆，206-收纳防护罩，207-固定架，208-夹板；
3-胸部按压机构：301-驱动电机，302-减速器，303-伸缩按压杆，304-按压板，305-转盘，306-齿板，307-转动伸缩杆，308-偏心轮A，309-传动轴，310-固位箍，311-滑动限位筒，312-硅胶垫，313-加强柱，314-齿状凸块，315-主动齿轮；
4-辅助呼吸机构：401-传动齿轮，402-偏心轴，403-偏心轮B，404-传动架，405-按压架，406-气囊，407-齿轮固位板，408-螺纹接口，409-伸缩管，410-呼吸面罩，411-口部撑开管，412-硅胶套。
具体实施方式
下面结合附图并通过具体的实施方式对本发明的一种心内科室急救用心脏按压装置及其使用方法做更加详细的描述。
在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、 “外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
参见图1、图2，一种心内科室急救用心脏按压装置，包括床体1、支撑调节机构2、胸部按压机构3和辅助呼吸机构4，本发明的心内科室急救用心脏按压装置，具有床体和支撑调节机构，当患者在因病或其他原因停止心跳时，可迅速通过手动调整支撑调节机构的伸缩支杆，使伸缩支杆与床体垂直，通过固位手轮B将伸缩支杆固位，滑动调节伸缩支杆的位置，使伸缩支杆上的收纳防护罩位于患者胸部正上方，从而完成本装置的安装及调节，本装置使用时可直接将支撑调节机构支起，不须进行安装，防止患者错过最佳抢救时间，间接提升患者的生存率，本装置还具有收纳防护罩，可在不使用本装置时将胸部按压机构收纳至收纳防护罩内部，使用较为便捷，且占用空间较小，具有胸部按压机构，通过转动伸缩杆运行可带动齿板运动，齿板运动同时可通过啮合转盘边沿处的齿状凸起从而带动转盘转动，转盘转动带动驱动电机及伸缩按压杆旋转，伸缩按压杆在转盘带动下旋出收纳防护罩，垂直于患者胸部上方，在通过驱动电机运行带动偏心轮A转动，偏心轮A转动带动传动轴及伸缩按压杆运动，伸缩按压杆在滑动限位筒的限位下可做上下往复运动，从而对患者进行胸部按压机构，本装置通过胸部按压机构可代替医疗人员对患者进行心脏按压，从而有效降低医疗人员的工作强度，省时省力，降低医疗人员的工作难度，还具有辅助呼吸机构，通过胸部按压机构在运行时带动主动齿轮转动，主动齿轮带动辅助呼吸机构的传动齿轮转动，传动齿轮转动通过偏心轴带动传动架进行运动，传动架运动同时带动按压架运动，按压架在夹板作用下做上下往复运动，按压架上下往复运动同时对气囊进行挤压，从而通过气囊和伸缩管将空气输送至呼吸面罩，通过呼吸面罩的口部撑开管将空气输入至患者体内，从而对患者进行呼吸辅助，本装置通过主动齿轮带动辅助呼吸机构对患者进行辅助呼吸，可有效增强心脏按压的效果，大幅降低医疗人员的工作强度，本装置使用时可迅速支起，无需安装，便于使用所述支撑调节机构2设置于床体1上，所述胸部按压机构3设置于支撑调节机构2内部，所述辅助呼吸机构4设置于胸部按压机构3左侧的支撑调节机构2内部。
参见图1、图2、图6，所述床体1包括侧梁101、加强梁102和防护板组103，所述侧梁101对称设置于加强梁102两端，加强梁用于增强侧梁的强度，所述防护板组103对称设置于侧梁101上表面，防护板组用于收纳支撑调节机构时防止患者磕碰到伸缩支杆，增强本装置的防护性，所述侧梁101内部设有滑轨104，所述侧梁101上开有滑槽105，便于安装支撑调节机构，所述测量通过滑轨104滑动连接滑动板201，所述侧梁101通过滑槽105滑动限位连接铰接滑动件203。
参见图1、图2、图6，所述支撑调节机构2包括滑动板201、固位手轮A202、铰接滑动件203、固位手轮B204、伸缩支杆205和收纳防护罩206，所述滑动板201滑动设置于侧梁101内部，滑动板用于承装铰接滑动件，所述滑动板201上对称设置有固位手轮A202，固位手轮A用于固定滑动板位置，所述铰接滑动件203设置于滑动板201上方中部，铰接滑动件用于安装伸缩支杆，并限制伸缩支杆滑动，所述伸缩支杆205铰接连接铰接滑动件203，所述固位手轮B204设置于伸缩支杆205与铰接滑动件203铰接处，固位手轮B用于固定伸缩支杆角度，所述伸缩支杆205端部设置有固定架207，固定架用于连接固定收纳防护罩，所述收纳防护罩206设置于固定架207中部，所述收纳防护罩206上开有供胸部按压机构3旋出的旋出窗，便于胸部按压机构旋出，所述收纳防护罩206内部还设有夹板208，夹板用于限位按压架滑动。
参见图1、图3、图4、图5，所述胸部按压机构3包括驱动电机301、减速器302、伸缩按压杆303、按压板304、转盘305、齿板306和转动伸缩杆307，所述驱动电机301设置转盘305上，驱动电机用于驱动偏心轮A转动，所述驱动电机301通过减速器302连接偏心轮A308，减速器可降低驱动电机转速，从而使伸缩按压杆每分钟可做100-120次上下往复运动，所述偏心轮A308上转动连接有传动轴309，所述传动轴309端部铰接连接伸缩按压杆303的端部，所述按压板304设置于伸缩按压杆303的另一端，伸缩按压跟可根据患者体型对按压板的位置进行调节，按压板用于对患者胸部进行按压，所述转盘305对称转动设置于收纳防护罩206内部，所述齿板306啮合连接转盘305的边沿处，所述齿板306的端部固定连接转动伸缩杆307的端部，所述转动伸缩杆307通过固位箍310设置于收纳防护罩206内部，转动伸缩杆用于控制齿板位置，通过控制齿板位置从而控制转盘转动角度，所述驱动电机301为变频电机，通过控制电机转速空耳可控制伸缩按压杆的运动次数，从而控制对患者的按压频率，所述转盘305上设置有滑动限位筒311，所述伸缩按压杆303滑动设置于滑动限位筒311内部，滑动限位筒可限制伸缩按压杆的滑动方向，所述按压板304上设置有硅胶垫312，通过硅胶垫对患者胸部进行一定防护，所述硅胶垫312为可形变硅胶材质，所述硅胶垫312表面呈不规则起伏状，具有一定的防滑性，所述转盘305之间通过加强柱313连接，所述转盘305的边沿处设有齿状凸块314，所述齿板306与齿状凸块314规格适配，所述偏心轮的转轴上还设有用于传动传动齿轮401的主动齿轮315，主动齿轮用于带动传动齿轮转动。
参见图1、图3、图4、图5、图7，所述辅助呼吸机构4包括传动齿轮401、偏心轴402、偏心轮B403、传动架404、按压架405和气囊406，所述传动齿轮401通过齿轮固位板407设置于收纳防护罩206内部，所述偏心轴402设置于传动齿轮401侧部，传动齿轮转动可带动偏心轴转动，所述传动齿轮401通过偏心轴402连接偏心轮B403，所述传动架404转动连接偏心轴402，所述传动架404底端铰接连接按压架405，所述按压架405设置于气囊406的顶部，通过传动架传动按压架，从而使按压架可按压气囊，所述气囊406固定设置于收纳防护罩206内部，所述气囊406底部设有螺纹接口408，便于连接伸缩管，所述气囊406通过螺纹接口408连接有伸缩管409，所述伸缩管409另一端连接有呼吸面罩410，所述呼吸面罩410内部设有口部撑开管411，口部撑开管用于撑开患者口部，防止患者因无意识口部闭合阻碍空气输入，所述口部撑开管411上设有硅胶套412，硅胶套可防止口部撑开管对患者口部造成损伤，距有一定的防护性。
本装置辅助呼吸机构的传动架和按压架可同等替换为槽轮机构，使用传动架和按压架配合可使空气匀速注入患者口部，辅助患者呼吸，将传动架和按压架替换为槽轮机构，可对气囊进行间歇性传动，从而可对患者进行间歇式辅助呼吸。
本发明还包括一种心内科室急救用心脏按压装置的使用方法：
步骤一：使用时使用者使用时手动将支撑调节机构2的伸缩支杆205旋动立起，使伸缩支杆205与侧梁101呈垂直状态，通过固位手轮B204将调节后的伸缩支杆205与铰接滑动件203相对固定，伸缩支杆205固定完毕后调节伸缩支杆205伸出长度，使其伸长至合适高度位置，推动伸缩支杆205，将其推动至收纳防护罩206位于患者胸部正上方后停止推动，通过固位手轮A202将滑动板201位置进行固定，完成支撑调节机构2的位置调整；
步骤二：收纳防护罩206位于患者胸部正上方后，启动转动伸缩杆307，转动伸缩杆307运行带动齿板306位移，齿板306位移同时通过与转盘305边沿处的齿状凸起啮合从而传动转盘305使转盘305转动，转盘305转动同时带动驱动电机301、伸缩按压杆303、按压板304同时转动，伸缩按压杆303和按压板304在转盘305的带动下通过旋出窗旋出收纳防护罩206，启动驱动电机301，驱动电机301运行通过减速器302带动偏心轮A308转动，偏心轮A308转动通过传动轴309传动伸缩按压杆303运动，伸缩按压杆303在滑动限位筒311的作用下带动按压板304做垂直往复运动，从而对患者胸部进行按压；
步骤三：将呼吸面罩410戴在患者面部，呼吸面罩410的口部撑开管411置于患者口部，在转盘305转动同时，偏心轮A308转轴上的主动齿轮315随转盘305转动发生角度变化，主动齿轮315在转盘305的带动下旋转90度啮合连接传动齿轮401，偏心轮A308在电机的带动下转动，转动同时通过主动齿轮315带动传动齿轮401转动，传动齿轮401转动通过偏心轴402和传动架404带动按压架405上下往复运动，按压架405运动同时按压气囊406，使气囊406内部空气输送至患者口部，从而辅助胸部按压机构3完成心肺复苏。
除非另作定义，此处使用的技术术语或者科学术语应当为本发明所属领域内具有一般技能的人士所理解的通常意义。本申请说明书以及权利要求书中如使用“一个”或者“一”等类似词语也不必然表示数量限制。“包括”或者“包含”等类似的词语意指出现该词前面的元件或物件涵盖出现在该词后面列举的元件或者物件及其等同，而不排除其他元件或者物件。“连接”或者“相连”等类似词语并非限定于物理的或者机械的连接，而是可以包括电性的连接，不管是直接的还是间接的。
上文中参照优选的实施例详细描述了本发明的示范性实施方式，然而本领域技术人员可理解的是，在不背离本发明理念的前提下，可以对上述具体实施例做出多种变型和改型，且可以对本发明提出的各技术特征、结构进行多种组合，而不超出本发明的保护范围。
Claims (9)
1.一种心内科室急救用心脏按压装置，包括床体，其特征在于：包括支撑调节机构、胸部按压机构和辅助呼吸机构，所述支撑调节机构设置于床体上，所述胸部按压机构设置于支撑调节机构内部，所述辅助呼吸机构设置于胸部按压机构左侧的支撑调节机构内部，所述床体包括侧梁、加强梁和防护板组，所述侧梁对称设置于加强梁两端，所述防护板组对称设置于侧梁上表面。
2.根据权利要求1所述的心内科室急救用心脏按压装置，其特征在于：所述支撑调节机构包括滑动板、固位手轮A、铰接滑动件、固位手轮B、伸缩支杆和收纳防护罩，所述滑动板滑动设置于侧梁内部，所述滑动板上对称设置有固位手轮A，所述铰接滑动件设置于滑动板上方中部，所述伸缩支杆铰接连接铰接滑动件，所述固位手轮B设置于伸缩支杆与铰接滑动件铰接处，所述伸缩支杆端部设置有固定架，所述收纳防护罩设置于固定架中部。
3.根据权利要求1所述的心内科室急救用心脏按压装置，其特征在于：所述胸部按压机构包括驱动电机、减速器、伸缩按压杆、按压板、转盘、齿板和转动伸缩杆，所述驱动电机设置转盘上，所述驱动电机通过减速器连接偏心轮A，所述偏心轮A上转动连接有传动轴，所述传动轴端部铰接连接伸缩按压杆的端部，所述按压板设置于伸缩按压杆的另一端，所述转盘对称转动设置于收纳防护罩内部，所述齿板啮合连接转盘的边沿处，所述齿板的端部固定连接转动伸缩杆的端部，所述转动伸缩杆通过固位箍设置于收纳防护罩内部。
4.根据权利要求1所述的心内科室急救用心脏按压装置，其特征在于：所述辅助呼吸机构包括传动齿轮、偏心轴、偏心轮B、传动架、按压架和气囊，所述传动齿轮通过齿轮固位板设置于收纳防护罩内部，所述偏心轴设置于传动齿轮侧部，所述传动齿轮通过偏心轴连接偏心轮B，所述传动架转动连接偏心轴，所述传动架底端铰接连接按压架，所述按压架设置于气囊的顶部，所述气囊固定设置于收纳防护罩内部。
5.根据权利要求1所述的心内科室急救用心脏按压装置，其特征在于：所述侧梁内部设有滑轨，所述侧梁上开有滑槽，所述测量通过滑轨滑动连接滑动板，所述侧梁通过滑槽滑动限位连接铰接滑动件。
6.根据权利要求2所述的心内科室急救用心脏按压装置，其特征在于：所述收纳防护罩上开有供胸部按压机构旋出的旋出窗，所述收纳防护罩内部还设有夹板，所述夹板用于限位按压架滑动。
7.根据权利要求3所述的心内科室急救用心脏按压装置，其特征在于：所述驱动电机为变频电机，所述转盘上设置有滑动限位筒，所述伸缩按压杆滑动设置于滑动限位筒内部，所述按压板上设置有硅胶垫，所述硅胶垫为可形变硅胶材质，所述硅胶垫表面呈不规则起伏状，所述转盘之间通过加强柱连接，所述转盘的边沿处设有齿状凸块，所述齿板与齿状凸块规格适配，所述偏心轮的转轴上还设有用于传动传动齿轮的主动齿轮。
8.根据权利要求1所述的心内科室急救用心脏按压装置，其特征在于：所述气囊底部设有螺纹接口，所述气囊通过螺纹接口连接有伸缩管，所述伸缩管另一端连接有呼吸面罩，所述呼吸面罩内部设有口部撑开管，所述口部撑开管上设有硅胶套。
9.一种心内科室急救用心脏按压装置的使用方法，基于权利要求1-8任意一项心内科室急救用心脏按压装置实现，其特征在于，包括如下步骤：步骤一：使用者使用时手动将支撑调节机构2的伸缩支杆旋动立起，使伸缩支杆与侧梁呈垂直状态，通过固位手轮B将调节后的伸缩支杆与铰接滑动件相对固定，伸缩支杆固定完毕后调节伸缩支杆伸出长度，使其伸长至合适高度位置，推动伸缩支杆，将其推动至收纳防护罩位于患者胸部正上方后停止推动，通过固位手轮A将滑动板位置进行固定，完成支撑调节机构的位置调整；步骤二：收纳防护罩位于患者胸部正上方后，启动转动伸缩杆，转动伸缩杆运行带动齿板位移，齿板位移同时通过与转盘边沿处的齿状凸起啮合从而传动转盘使转盘转动，转盘转动同时带动驱动电机、伸缩按压杆、按压板同时转动，伸缩按压杆和按压板在转盘的带动下通过旋出窗旋出收纳防护罩，启动驱动电机，驱动电机运行通过减速器带动偏心轮A转动，偏心轮A转动通过传动轴传动伸缩按压杆运动，伸缩按压杆在滑动限位筒的作用下带动按压板做垂直往复运动，从而对患者胸部进行按压；步骤三：将呼吸面罩戴在患者面部，呼吸面罩的口部撑开管置于患者口部，在转盘转动同时，偏心轮A转轴上的主动齿轮随转盘转动发生角度变化，主动齿轮在转盘的带动下旋转90度啮合连接传动齿轮，偏心轮A在电机的带动下转动，转动同时通过主动齿轮带动传动齿轮转动，传动齿轮转动通过偏心轴和传动架带动按压架上下往复运动，按压架运动同时按压气囊，使气囊内部空气输送至患者口部，从而辅助胸部按压机构完成心肺复苏。
