Abstract

本发明公开了一种便携式互感器测试杆,包括所述的手柄一端通过螺栓安装有绝缘压杆;第一杆体,所述的手柄内螺纹安装有第一杆体;所述的第一杆体通过连接部连接有第二杆体,所述的第二杆体一端通过螺栓安装有线夹,所述的线夹的两个力臂上分别安装有检测回路,所述的检测回路一端连接到绝缘压杆上,所述的检测回路另一端连接有延伸至第一杆体外围,所述的检测回路上连接有保险丝;本设备其结构体积小,经过连接部可以实现其弯折的效果,从而大大的缩小了其整体长度,降低了其占地面积,从而可满足绝大部分高压柜内互感器试验要求,不需再拆除柜内挡板等设备,人员进入柜内接线;重量轻,携带方便。

Description

一种便携式互感器测试杆
技术领域
本发明涉及高压电力互感器试验技术领域,具体为一种便携式互感器测试杆。
背景技术
1、新上、增减容等项目,更换的互感器都需要进行测试,工作量越来越大,以淄博供电公司为例每年需要测试互感器多达3000多组次。针对变电站、大电力客户高压计量柜电压电流互感器进行试验,其计量柜内电流电压的互感器安装于离地0.1m至1m,深度0.2m至1.5m处,每相母线间装有绝缘挡板,工作人员在进行互感器试验时,需将绝缘挡板拆除,将身体探入计量柜内进行接线,操作起来难度较大,有时还需要2-3次才能将线夹连接到互感器,既费时又费力。
2、目前普遍的解决方法都使用自制简易工具协助,通常都是采用将裸导线完成勾形,绑在木杆上,挂住母排或接线螺丝,测试线再接在裸导线上的方式,其缺点一是常常因为接触不良,造成测试误差超差;第二裸导线材质不同电阻偏大,造成测试结果不可靠;第三人员钻进柜内接线,容易出现安全隐患;第四接线繁琐,成功率低,费时费力。。
发明内容
本发明的目的在于提供一种便携式互感器测试杆,以解决上述背景技术中提出的问题。
为实现上述目的,本发明提供如下技术方案:一种便携式互感器测试杆,包括手柄,所述的手柄一端通过螺栓安装有绝缘压杆;第一杆体,所述的手柄内螺纹安装有第一杆体;所述的第一杆体通过连接部连接有第二杆体,所述的第二杆体一端通过螺栓安装有线夹,所述的线夹的两个力臂上分别安装有检测回路,所述的检测回路一端连接到绝缘压杆上,所述的检测回路另一端连接有延伸至第一杆体外围,所述的检测回路上连接有保险丝,所述的检测回路上设置有互感线圈,所述的检测回路延伸至外围的一端焊接有接线端子,所述的互感线圈贯穿两个连接部,所述的检测电路贯穿两个连接部、第一杆体和第二杆体。
优选的,所述的第一杆体内卡接有锂电池,所述的第二杆体靠近一端处下方螺纹安装有LED照明灯。
优选的,所述的锂电池正负极均通过导线与LED照明灯连接形成照明回路,所述的照明回路均贯穿两个连接部。
优选的,所述的照明回路上连接有LED控制开关。
优选的,所述的第一杆体与第二杆体采用采用环氧树脂绝缘材料构成。
优选的,所述的检测回路的两根导线分别采用带绝缘层多股钢绞线和优质铜导线。
优选的,所述LED控制开关选用推拉式电源开关。
优选的,所述的LED照明灯选用单头LED照明。
与现有技术相比,本发明的有益效果是:
1、本设备其结构体积小,经过连接部可以实现其弯折的效果,从而大大的缩小了其整体长度,降低了其占地面积,从而可满足绝大部分高压柜内互感器试验要求,不需再拆除柜内挡板等设备,人员进入柜内接线;重量轻,携带方便。
2、测试接线采用标准的二次测试导线插拔方式,可根据需要增加测试导线长度,测试更方便;经过保险丝,能够瞬间切断线路,确保工作人员人身安全,更换方便。
3、照明回路,使用单头LED照明灯,并且配合锂电池和LED控制开关,其中单头LED照明灯有效照亮范围可达2米,可作为黑暗环境中接线时的辅助照明工具。
附图说明

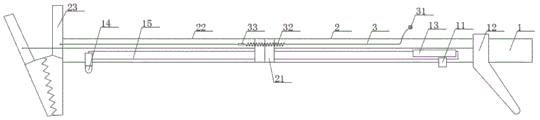

图1为本发明的整体结构示意图;
图2为本发明的检测回路电路图;
图3为本发明的照明回路电路图。
图中:1-手柄;11-LED控制开关;12-绝缘压杆;13-锂电池;14-LED照明灯;15-照明回路;2-第一杆体;21-连接部;22-第二杆体;23-线夹;3-检测回路;31-接线端子;32-互感线圈;33-保险丝。
具体实施方式
下面将结合本发明实施例中的附图,对本发明实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本发明一部分实施例,而不是全部的实施例。基于本发明中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本发明保护的范围。
请参阅图1-3,本发明提供一种技术方案:一种便携式互感器测试杆,手柄1,所述的手柄1一端通过螺栓安装有绝缘压杆12;第一杆体2,所述的手柄1内螺纹安装有第一杆体2;所述的第一杆体2通过连接部21连接有第二杆体22,所述的第二杆体22一端通过螺栓安装有线夹23,所述的线夹23的两个力臂上分别安装有检测回路3,所述的检测回路3一端连接到绝缘压杆2上,所述的检测回路3另一端连接有延伸至第一杆体2外围,所述的检测回路3上连接有保险丝33,所述的检测回路3上设置有互感线圈32,所述的检测回路3延伸至外围的一端焊接有接线端子31,所述的互感线圈32贯穿两个连接部21,所述的检测电路3贯穿两个连接部21、第一杆体2和第二杆体22。
其中,两个连接部21经过合页进行连接,使得其在使用时可以实现其折叠与开启,并且调节其角度。
所述的第一杆体2内卡接有锂电池13,所述的第二杆体22靠近一端处下方螺纹安装有LED照明灯14;所述的锂电池13正负极均通过导线与LED照明灯14连接形成照明回路15,所述的照明回路15均贯穿两个连接部21;所述的照明回路15上连接有LED控制开关11。
所述的第一杆体2与第二杆体22采用采用环氧树脂绝缘材料构成;所述的检测回路3的两根导线分别采用带绝缘层多股钢绞线和优质铜导线;所述LED控制开关11选用推拉式电源开关;所述的LED照明灯14选用单头LED灯。
所第一杆体2和第二杆体22:采用可弯折式设计,便于携带,适用于不同作业环境;采用环氧树脂绝缘材料,重量轻,结构坚固,使用寿命长,可满足基本电绝缘。
线夹23:采用有卡槽的纯钢带齿线夹,开度大可适用于所有互感器压接螺丝,咬合力大,固定可靠,使用寿命长,经测试接触电阻满足规程要求。
LED控制开关11:采用推拉式电源开关,不用或测试完毕可断开电源,实现电源回路物理开断,有效避免跑漏电现象,增强电池使用寿命。
测试回路3:选择了抗折能力较强的6mm2的多股优质铜导线,满足回路电阻要求,确保测试准确;和采用带绝缘层多股钢绞线,牢固耐用。
单头LED进行照明,设有独立控制开关,照亮范围可达2米,黑暗工作环境中仍可完成接线。
保险丝33:在测试回路3内置保险丝,当设备发生意外、母线带电时,能够瞬间切断线路,确保工作人员人身安全。
测试接线采用标准的二次测试导线插拔方式,可根据需要增加测试导线长度,测试更方便。
综合以上实施例所述测试时握住手柄处压杆,通过测试杆中绝缘钢绞线,即可令测试杆头张开合适开度,可视现场条件,选择夹住连接螺栓或接线母排;照明回路,使用时推拉电源开关,即可实现黑暗环境辅助照明功能。
在本发明所提供的几个实施方式中,应该理解到所揭露的装置可以通过其它的方式实现。例如,以上所描述的装置实施方式仅仅是示意性的。另一点,所显示或讨论的相互之间的焊接或螺纹连接或缠绕连接可以是通过设备进行辅助完成的,如焊枪实现焊接,用扳手实现螺纹连接等,装置组成部件材料多种多样,例如铝合金、钢和铜等金属材料,通过铸造或者采用机械冲压等方式成型。
需要说明的是,在本文中,诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来,而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且,术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含,从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素,而且还包括没有明确列出的其他要素,或者是还包括为这种过程、方法、物品或者设备所固有的要素。
以上所述仅为本发明的实施方式,并非因此限制本发明的专利范围,凡是利用本发明说明书及附图内容所作的等效结构或等效流程变换,或直接或间接运用在其他相关的技术领域,均同理包括在本发明的专利保护范围内。

Claims (8)

1.一种便携式互感器测试杆,其特征在途,包括:
手柄(1),所述的手柄(1)一端通过螺栓安装有绝缘压杆(12);
第一杆体(2),所述的手柄(1)内螺纹安装有第一杆体(2);
所述的第一杆体(2)通过连接部(21)连接有第二杆体(22),所述的第二杆体(22)一端通过螺栓安装有线夹(23),所述的线夹(23)的两个力臂上分别安装有检测回路(3),所述的检测回路(3)一端连接到绝缘压杆(2)上,所述的检测回路(3)另一端连接有延伸至第一杆体(2)外围,所述的检测回路(3)上连接有保险丝(33),所述的检测回路(3)上设置有互感线圈(32),所述的检测回路(3)延伸至外围的一端焊接有接线端子(31),所述的互感线圈(32)贯穿两个连接部(21),所述的检测电路(3)贯穿两个连接部(21)、第一杆体(2)和第二杆体(22)。
2.根据权利要求1所述的一种便携式互感器测试杆,其特征在于,所述的第一杆体(2)内卡接有锂电池(13),所述的第二杆体(22)靠近一端处下方螺纹安装有LED照明灯(14)。
3.根据权利要求2所述的一种便携式互感器测试杆,其特征在于,所述的锂电池(13)正负极均通过导线与LED照明灯(14)连接形成照明回路(15),所述的照明回路(15)均贯穿两个连接部(21)。
4.根据权利要求3所述的一种便携式互感器测试杆,其特征在于,所述的照明回路(15)上连接有LED控制开关(11)。
5.根据权利要求1所述的一种便携式互感器测试杆,其特征在于,所述的第一杆体(2)与第二杆体(22)采用采用环氧树脂绝缘材料构成。
6.根据权利要求1所述的一种便携式互感器测试杆,其特征在于,所述的检测回路(3)的两根导线分别采用带绝缘层多股钢绞线和优质铜导线。
7.根据权利要求1所述的一种便携式互感器测试杆,其特征在于,所述LED控制开关(11)选用推拉式电源开关。
8.根据权利要求1所述的一种便携式互感器测试杆,其特征在于,所述的LED照明灯(14)选用单头LED照明。
