CN106957830B - 一种Cas9核酸酶ΔF916及其用途 - Google Patents

Abstract

本发明属于生物技术领域，具体涉及一种Cas9核酸酶及用途。本发明的Cas9核酸酶（Cas9‑∆F916），具有Cas9核酸酶活性，适用于CRISPR/Cas9系统，所述Cas9核酸酶（Cas9‑∆F916）是将野生型Cas9核酸酶第916位的苯丙氨酸删除后获得。采用所述Cas9核酸酶（Cas9‑∆F916）对DNA双链进行切割可产生突出断裂末端，以补平连接的方式可加入与突出断裂末端互补的碱基，能够实现对基因组DNA片段的特定位置的精准编辑。

Description

一种Cas9核酸酶ΔF916及其用途

技术领域

本发明属于生物技术领域，具体涉及一种Cas9核酸酶ΔF916及用途。

背景技术

自从人类基因组计划(Human Genome Project)和DNA元件百科全书(Encyclopedia of DNA Elements)项目的完成，科学家们分析和鉴定了大量的基因组中的基因和DNA调控元件[1,2]。在基因表达调控中起重要作用的DNA调控元件包括启动子、增强子、沉默子和绝缘子等。然而，多数调控元件的功能并没有得到实验的验证和阐明[2-8]。探索基因和DNA调控元件的功能，可以通过遗传学DNA片段编辑来进行研究。

早期的基因编辑和基因功能修饰是通过基因转座和转基因实现的[9-14]。伴随测序技术的发展反向遗传学被应用于对基因组进行特定的突变[15,16]。特别是依赖于同源重组的基因打靶小鼠迅速地被应用到科学研究中[15,17,18]。此外，在小鼠和斑马鱼中DNA片段的反转和重复被应用于去研究特定的基因组结构变化[19-24]。

近几年，源于细菌和古菌的Ⅱ型成簇规律间隔短回文重复系统[Clusteredregularly interspaced short palindromic repeats(CRISPR)/CRISPR-associatednuclease 9(Cas9)，CRISPR/Cas9]是新兴基因组编辑技术[25-27]，由于它设计简单和操作方便，迅速地被应用到真核基因组编辑。我们利用CRISPR/Cas9系统在人细胞系和小鼠中实现了DNA片段遗传编辑(删除、反转和重复)[28]。通过Cas9和两个sgRNAs在基因组中进行两个位点靶向断裂后在CtIP等蛋白参与的修复系统作用下可以实现DNA片段的删除、反转(倒位)、重复、易位和插入(如果提供供体)等[29-32]。通过对DNA片段编辑的遗传操作，能够用来研究原钙粘蛋白和珠蛋白的基因表达调控和三维基因组结构[28,31-33]。

目前可以通过CRISPR/Cas9系统实现DNA片段的编辑，但是对于深入研究特定DNA区段的精准功能，有效地实现DNA片段的精准遗传编辑的Cas9核酸酶还有待发现。

发明内容

为了克服现有技术中所存在的问题，本发明的目的在于提供一种Cas9核酸酶及用途。

为了实现上述目的以及其他相关目的，本发明采用如下技术方案：

本发明的第一方面，提供一种Cas9核酸酶(Cas9-ΔF916)，适用于CRISPR/Cas9系统，所述Cas9核酸酶(Cas9-ΔF916)是将野生型Cas9核酸酶第916位的苯丙氨酸删除后获得。

优选地，与野生型Cas9核酸酶相比，所述Cas9核酸酶(Cas9-ΔF916)对目的基因组DNA片段进行切割时产生的突出断裂末端与钝断裂末端的比例不同。

优选地，所述野生型Cas9核酸酶为SpCas9。

进一步地，所述野生型Cas9核酸酶的氨基酸序列如SEQ ID NO.7所示。

优选地，所述Cas9核酸酶(Cas9-ΔF916)含有如SEQ ID NO.9所示的氨基酸序列。

优选地，所述Cas9核酸酶(Cas9-ΔF916)的氨基酸序列如SEQ ID NO.9所示。

本发明的第二方面，提供一种多核苷酸，其编码所述Cas9核酸酶(Cas9-ΔF916)。

本发明的第三方面，提供一种表达载体，其含有前述多核苷酸。

本发明的第四方面，提供一种宿主细胞，其被前述表达载体所转化。

本发明的第五方面，提供一种制备所述Cas9核酸酶(Cas9-ΔF916)的方法，包括步骤：构建含有Cas9核酸酶(Cas9-ΔF916)编码多核苷酸的表达载体，然后将所述表达载体转化至宿主细胞中诱导表达，从表达产物中分离获得所述的Cas9核酸酶(Cas9-ΔF916)。

本发明的第六方面，提供前述Cas9核酸酶(Cas9-ΔF916)或其编码多核苷酸或含有所述编码多核苷酸的表达载体用于基因组DNA片段编辑或用于制备基因组DNA片段编辑工具的用途。

优选地，所述编辑包括单位点编辑和多位点编辑。所述多位点编辑的编辑位点数为两个及以上。

优选地，所述编辑的方式包括突变、删除、反转或倒位、重复、易位或插入。

本发明的第七方面，提供一种基因组DNA片段编辑工具，所述基因组DNA片段编辑工具为CRISPR/Cas9系统，所述CRISPR/Cas9系统包括前述Cas9核酸酶(Cas9-ΔF916)或其编码多核苷酸或含有所述编码多核苷酸的表达载体。

优选地，所述CRISPR/Cas9系统包括前述Cas9-ΔF916和针对目的DNA片段的一个或多个sgRNA。所述多个是指两个及以上。

本发明的第八方面，提供一种基因组DNA片段编辑方法，采用前述Cas9核酸酶(Cas9-ΔF916)以及与之配合的一个或多个sgRNA，利用CRISPR/Cas9系统对待编辑的基因组DNA片段进行编辑。

优选地，所述编辑包括单位点编辑和多位点编辑。所述多位点编辑的编辑位点数为两个及以上。

优选地，所述编辑的方式包括突变、删除、反转或倒位、重复、易位或插入。

优选地，将含有前述Cas9核酸酶(Cas9-ΔF916)编码多核苷酸的表达载体以及与之配合的一个或多个sgRNA一同转入细胞中，对待编辑的基因组DNA片段进行编辑。

本发明的第九方面，提供一种基因组DNA片段单位点编辑方法，利用CRISPR/Cas9系统，采用如权利要求1所述的Cas9核酸酶(Cas9-ΔF916)对DNA双链进行切割产生突出断裂末端，通过细胞自身修复系统，以补平连接的方式加入与突出断裂末端互补的碱基。

所述基因组DNA片段单位点编辑方法可以改变单位点编辑时碱基突变的特征。

与现有技术相比，本发明具有如下有益效果：

本发明的Cas9核酸酶(Cas9-ΔF916)，适用于CRISPR/Cas9系统，所述Cas9核酸酶(Cas9-ΔF916)含有如SEQ ID NO.9所示的氨基酸序列，所述Cas9核酸酶(Cas9-ΔF916)与野生型Cas9核酸酶相比，对目的基因组DNA片段进行切割时产生的突出断裂末端及钝断裂末端的比例相对于野生型Cas9核酸酶不同。采用所述Cas9核酸酶(Cas9-ΔF916)对DNA双链进行切割可产生突出断裂末端，通过细胞自身修复系统以补平连接的方式可加入与突出断裂末端互补的碱基，能够实现对基因组DNA片段的特定位置加入特定碱基的精准编辑。

附图说明

图1A：Cas9在两个sgRNAs介导下对DNA双链进行切割产生四个断裂末端，这些断裂末端在细胞修复系统的作用下产生DNA片段删除、反转和重复。

图1B：针对HS51位点的DNA片段删除、反转和重复情况。

图1C：DNA片段删除接头处存在“G”的加入。

图1D：DNA片段重复接头处存在“T”的加入。

图1E：DNA片段下游反转接头处存在“A”、“G”和“AG”的加入。

图1F：针对这两个特定序列的sgRNAs，Cas9切割方式比例特征。

图2A：Cas9核酸酶结构示意图。

图2B：β-globin RE2位点进行DNA片段编辑的两个sgRNAs的示意图。

图2C：通过检测DNA片段重复接头连接情况统计出各Cas9核酸酶在sgRNA1的介导下对基因组DNA片段进行切割时所产生的各种切割末端的占比。

图2D：针对上游sgRNA1，Cas9以及Cas9突变体对目的DNA片段的切割情况。

图2E：通过检测DNA片段删除接头连接情况统计出各Cas9核酸酶在sgRNA2的介导下对基因组DNA片段进行切割时所产生的各种切割末端的占比。

图2F：针对下游sgRNA2，Cas9以及Cas9突变体对目的DNA片段的切割情况。

图2G：Cas9以及Cas9突变体在DNA片段反转一侧接头处碱基加入的实际和预测比例。

图3A：在STM位点，针对上游sgRNA1，Cas9以及Cas9突变体对目的DNA片段的切割情况。

图3B：在STM位点，针对下游sgRNA2，Cas9以及Cas9突变体对目的DNA片段的切割情况。

具体实施方式

一、Cas9核酸酶

本发明的Cas9核酸酶(Cas9-ΔF916)，具有Cas9核酸酶活性，适用于CRISPR/Cas9系统，所述Cas9核酸酶(Cas9-ΔF916)是将野生型Cas9核酸酶第916位苯丙氨酸删除后获得。所述Cas9核酸酶(Cas9-ΔF916)与野生型Cas9核酸酶相比，对目的基因组DNA片段进行切割时产生的突出断裂末端与钝断裂末端的比例不同。进一步地，所述野生型Cas9核酸酶为SpCas9。进一步地，所述野生型Cas9核酸酶的氨基酸序列如SEQ ID NO.7所示。

进一步地，所述Cas9核酸酶(Cas9-ΔF916)含有如SEQ ID NO.9所示的氨基酸序列。本发明的一些实施方式中，例举了所述Cas9-ΔF916的氨基酸序列如SEQ ID NO.9所示。

二、编码Cas9核酸酶的多核苷酸

编码所述Cas9核酸酶(Cas9-ΔF916)的多核苷酸，可以是DNA形式或RNA形式。DNA形式包括cDNA、基因组DNA或人工合成的DNA。DNA可以是单链的或是双链的。

编码所述Cas9核酸酶(Cas9-ΔF916)的多核苷酸，可以通过本领域技术人员熟知的任何适当的技术制备。所述技术见于本领域的一般描述，如《分子克隆实验指南》(J.萨姆布鲁克等，科学出版社，1995)。包括但不限于重组DNA技术、化学合成等方法。

本发明的一些实施方式中，例举了编码所述Cas9核酸酶(Cas9-ΔF916)的多核苷酸如SEQ ID NO.10所示。

三、表达载体

所述表达载体含有编码所述Cas9核酸酶(Cas9-ΔF916)的多核苷酸。本领域的技术人员熟知的方法能用于构建所述表达载体。这些方法包括重组DNA技术、DNA合成技术等。可将所述Cas9核酸酶(Cas9-ΔF916)的DNA有效连接到载体中的多克隆位点上，以指导mRNA合成进而表达蛋白。

四、宿主细胞

所述宿主细胞被表达所述Cas9核酸酶(Cas9-ΔF916)的表达载体所转化。宿主细胞可以是原核细胞，如细菌细胞；或是低等真核细胞，如酵母细胞；或是高等真核细胞，如哺乳动物细胞。代表性例子有:大肠杆菌，链霉菌属；鼠伤寒沙门菌、李斯特细菌；真菌细胞如酵母；植物细胞；果蝇S2或Sf9的昆虫细胞；CHO、COS.293细胞、或Bowes黑素瘤细胞的动物细胞等。

五、制备Cas9核酸酶(Cas9-ΔF916)的方法

制备前述Cas9核酸酶(Cas9-ΔF916)的方法，包括步骤：构建含有Cas9核酸酶(Cas9-ΔF916)编码多核苷酸序列的表达载体，然后将所述表达载体转化至宿主细胞中诱导表达，从表达产物中分离获得所述的Cas9核酸酶(Cas9-ΔF916)。

本领域技术人员可根据Cas9核酸酶(Cas9-ΔF916)的性质来选择合适的表达载体和宿主细胞。

六、Cas9核酸酶(Cas9-ΔF916)或其编码多核苷酸或含有所述编码多核苷酸的表达载体的用途

本发明的Cas9核酸酶(Cas9-ΔF916)或其编码多核苷酸或含有所述编码多核苷酸的表达载体可用于基因组DNA片段编辑或用于制备基因组DNA片段编辑工具。

进一步地，所述编辑包括单位点编辑和多位点编辑。所述多位点编辑的编辑位点数为两个及以上。所述编辑的方式包括突变、删除、反转、重复、易位或插入。

七、基因组DNA片段编辑工具

本发明的基因组DNA片段编辑工具可以是CRISPR/Cas9系统，所述CRISPR/Cas9系统包括前述Cas9核酸酶(Cas9-ΔF916)或其编码多核苷酸或含有所述编码多核苷酸的表达载体。进一步地，所述CRISPR/Cas9系统还包括针对目的DNA片段的一个或多个sgRNA。所述sgRNA为针对目的DNA片段所设计，在sgRNA(Single-guide RNA)的介导下，Cas9-ΔF916能够在PAM(Protospacer adjacent motif)位点上游对DNA双链进行切割，形成DNA双链断裂，通过细胞自身修复系统，完成DNA片段的精准编辑。针对目的基因的sgRNA可以是一个或两个及以上。当sgRNA是一个的时候，可以实现对目的DNA片段的单位点编辑，当sgRNA是两个及以上的时候，可以实现对目的DNA片段的多位点编辑。

八、基因组DNA片段编辑方法

本发明的基因组DNA片段编辑方法，采用前述Cas9核酸酶(Cas9-ΔF916)以及与之配合的一个或多个sgRNA，利用CRISPR/Cas9系统对待编辑的基因组DNA片段进行编辑。所述编辑包括单位点编辑和多位点编辑。所述多位点编辑的编辑位点数为两个及以上。当sgRNA是一个的时候，可以实现对目的DNA片段的单位点编辑，当sgRNA是两个及以上的时候，可以实现对目的DNA片段的多位点编辑。进一步地，可将前述Cas9核酸酶(Cas9-ΔF916)编码多核苷酸的表达载体以及与之配合的一个或多个sgRNA一同转入细胞中，对待编辑的基因组DNA片段进行编辑。

九、基因组DNA片段单位点编辑方法

利用CRISPR/Cas9系统，采用本发明的Cas9核酸酶(Cas9-ΔF916)对DNA双链进行切割产生突出断裂末端，以补平连接的方式加入与突出断裂末端互补的碱基，可实现对基因组DNA片段的单位点编辑。所述基因组DNA片段单位点编辑方法可以改变单位点编辑时碱基突变的特征。

所述补平连接是指：所述突出断裂末端会先通过碱基互补配对加入与突出的末端互补的碱基补平为钝末端之后再连接。

如本发明的一些实施方式中所例举的，Cas9核酸酶ΔF916在sgRNA1的介导下，对基因组DNA片段(β-globin RE2位点)进行切割时，所产生的突出断裂末端U4，在细胞修复系统的作用下，所述突出断裂末端U4会先通过碱基互补配对加入与突出的末端C互补的碱基G补平为钝末端后再与连接接头连接。

Cas9核酸酶ΔF916在sgRNA2的介导下，对基因组DNA片段(β-globin RE2位点)进行切割时，所产生的突出断裂末端D4，在细胞修复系统的作用下，所述突出断裂末端D4会先通过碱基互补配对加入与突出的末端A互补的碱基T补平为钝末端后再与连接接头连接。

说明：

在本发明中，Cas9可作为Cas9核酸酶的简称使用，意思与Cas9核酸酶相同。在本发明中，Cas9-ΔF916、ΔF916、ΔF916突变体之间可替换使用，意思均为名称为ΔF916的Cas9核酸酶。

在进一步描述本发明具体实施方式之前，应理解，本发明的保护范围不局限于下述特定的具体实施方案；还应当理解，本发明实施例中使用的术语是为了描述特定的具体实施方案，而不是为了限制本发明的保护范围。下列实施例中未注明具体条件的试验方法，通常按照常规条件，或者按照各制造商所建议的条件。

当实施例给出数值范围时，应理解，除非本发明另有说明，每个数值范围的两个端点以及两个端点之间任何一个数值均可选用。除非另外定义，本发明中使用的所有技术和科学术语与本技术领域技术人员通常理解的意义相同。除实施例中使用的具体方法、设备、材料外，根据本技术领域的技术人员对现有技术的掌握及本发明的记载，还可以使用与本发明实施例中所述的方法、设备、材料相似或等同的现有技术的任何方法、设备和材料来实现本发明。

除非另外说明，本发明中所公开的实验方法、检测方法、制备方法均采用本技术领域常规的分子生物学、生物化学、染色质结构和分析、分析化学、细胞培养、重组DNA技术及相关领域的常规技术。这些技术在现有文献中已有完善说明，具体可参见Sambrook等MOLECULAR CLONING：A LABORATORY MANUAL，Second edition，Cold Spring HarborLaboratory Press，1989and Third edition，2001；Ausubel等，CURRENT PROTOCOLS INMOLECULAR BIOLOGY，John Wiley&Sons，New York，1987and periodic updates；theseries METHODS IN ENZYMOLOGY，Academic Press，San Diego；Wolffe，CHROMATINSTRUCTURE AND FUNCTION，Third edition，Academic Press，San Diego，1998；METHODS INENZYMOLOGY，Vol.304，Chromatin(P.M.Wassarman and A.P.Wolffe，eds.)，AcademicPress，San Diego，1999；和METHODS IN MOLECULAR BIOLOGY，Vol.119，ChromatinProtocols(P.B.Becker，ed.)Humana Press，Totowa，1999等。

实施例1研究DNA片段编辑接头的连接情况发现Cas9切割新机制

针对HS51位点，构建针对HS51位点的sgRNAs质粒：

(1)购买引物

从上海桑尼生物科技有限公司购买分别针对HS51位点和的sgRNAs靶向序列的有5’悬挂端“ACCG”和“AAAC”可以互补配对的正反向脱氧寡核苷酸；

针对上述HS51位点的sgRNAs靶向序列：

HS51 RE1sgRNA1：GCCACACATCCAAGGCTGAC(SEQ ID NO.1)

HS51 RE1sgRNA2：GAGATTTGGGGCGTCAGGAAG(SEQ ID NO.2)

(2)获得互补配对的带有悬挂端的双链DNA

1)用ddH₂O将脱氧寡核苷酸溶解至100μM，并稀释至20μM；

2)将正反脱氧寡核苷酸加入如下反应体系：

反应条件：95℃水浴，5min，然后打开水浴锅盖子温度降至60℃左右，盖上盖子冷却至室温。

(3)酶切pGL3-U6-sgRNA-PGK-Puro vector

1)用BsaI限制性内切酶酶切载体质粒，反应体系如下：

反应条件：37℃，1.5小时；

2)胶回收纯化DNA酶切片段，按照胶回收试剂盒(Axygen)说明纯化。

(4)连接酶切后的载体与带有悬挂端的双链DNA

连接体系如下：

反应条件：室温反应1.5小时；

(5)转化连接产物

用Stbl3感受态转化连接产物，在含氨苄抗生素(Amp，100mg/L)LB平板培养过夜，37℃。

(6)挑取单克隆测序

1)从氨苄抗生素LB平板上挑取单菌落，LB(Amp，100mg/L)液体培养过夜；

2)质粒提取，按照质粒小抽试剂盒(Axygen)说明提取；

3)提取后的质粒送上海桑尼生物科技有限公司测序。

(7)测序成功质粒进行中抽

1)测序成功的质粒用Stbl3感受态重新转化，在含Amp(100mg/L)的LB平板培养过夜；

2)上午挑取单菌落在2ml LB(Amp，100mg/L)液体培养基中培养8小时，然后转接到200ml LB(Amp，100mg/L)液体培养基中培养过夜；

3)收集细菌，按照质粒中抽试剂盒(Qiagen)说明提取质粒。

2.人源化Cas9质粒制备

1)人源化Cas9质粒从北京大学席建中实验室获得；

2)用Stbl3感受态重新转化，在LB平板(Amp，100mg/L)培养过夜；

3)上午挑取单菌落在2ml LB(Amp，100mg/L)液体培养基中培养8小时，然后转接到200ml LB(Amp，100mg/L)液体培养基中培养过夜，进行质粒中抽。

3.用Lipofectamine 2000进行细胞转染

1)HEK293T细胞培养在培养瓶中，在37℃，含有5％CO₂细胞培养箱中培养，待其长至培养瓶80～90％。

2)将长好的细胞在12孔板中用DMEM完全无抗培养基(加入10％胎牛血清，无青链霉素双抗)进行铺板，过夜培养。

3)待12孔板中的细胞长至80～90％时，将制备好的人源化Cas9质粒(800ng)和针对HS51位点的sgRNAs质粒(各600ng)通过Lipofectamine 2000进行细胞转染，每个样品各两个重复。

4)转染后两天，收集细胞，用基因组提取试剂盒(

Genomic DNAPurification kit,Promega)提取基因组。

4.制备高通量测序文库

在DNA片段预期删除、反转和重复接头的精准连接位点上游大约30bp处设计引物，然后将引物5’端加上带有barcode的Illumina的测序接头，下游引物可以设计在远离拼接位点一些的位置并加上Illumina的测序接头，进行PCR扩增，然后使用罗氏PCR纯化试剂盒(Product No.:11732676001)进行纯化，DNA产物溶解在10mM Tris-HCL buffer(PH＝8.5)，等量混合后形成库，进行高通量测序。

高通量引物：

Hiseq-hHs51-aF:

ATGATACGGCGACCACCGAGATCTACACTCTTTCCCTACACGACGCTCTTCCGATCTGCAAGGAGATCCGTGTCGTC(SEQ ID NO.3)

Hiseq-hs51-aRa：

AATGATACGGCGACCACCGAGATCTACACTCTTTCCCTACACGACGCTCTTCCGATCTAAGGATGTTGTGGAAGGCGAGCAG(SEQ ID NO.4)

Hiseq-hs51-bFa:

CAAGCAGAAGACGGCATACGAGATGGACGGGTGACTGGAGTTCAGACGTGTGCTCTTCCGATCTCTTTACATGACAGCTTCCGGTAG(SEQ ID NO.5)

Hiseq-hHs51-bR:

CAAGCAGAAGACGGCATACGAGATTTGACTGTGACTGGAGTTCAGACGTGTGCTCTTCCGATCTTTTTTGGCTAACAACATAGTGCTTC(SEQ ID NO.6)。

5.高通量测序数据处理

高通量测序完成后，使用Linux程序将样品的测序结果从文库中通过barcode分出来，保存在各自的文件夹，然后进行BWA-MEM比对，比对后的序列通过Varscan2程序(V2.3.9)分析DNA片段的插入和删除突变，Varscan2程序参数如下：

Min coverage:8

Min reads2:2

Min var freq:0.01

Min avg qual:15

P-value thresh:0.01。

本发明通过研究DNA片段编辑的末端连接情况发现Cas9切割新机制。

如图1A所示，采用两个sgRNAs形成的sgRNA组合及Cas9核酸酶对基因组DNA片段进行编辑时，Cas9核酸酶在两个sgRNAs介导下对基因组DNA双链进行切割产生四个断裂末端(DSB)，这些断裂末端(DSB)在细胞修复系统(例如，MRN/CtIP)的作用下产生DNA片段删除、反转和重复等DNA片段编辑。

如图1B所示，针对基因组DNA片段HS51 RE1(HS51位点)，我们采用sgRNA1和sgRNA2形成的sgRNA组合及Cas9核酸酶对其进行编辑。而后，我们检测到了DNA片段删除、反转和重复，再利用高通量测序技术检测DNA片段删除、反转和重复连接接头的情况，除了与预期相符的精准连接(Joined precisely)外，DNA片段删除连接接头、反转下游连接接头和重复连接接头处都存在一定比例的碱基加入(Insertion)。

如图1C所示，利用高通量测序技术检测DNA片段删除连接接头的情况，与预期相符的精准连接(Joined precisely)比例占79.23％，删除接头处还存在“G”碱基的加入(Insertion，与预期的精准连接相比)，其比例占11.13％。

与预期的精准连接相比，推测DNA片段删除连接接头处加入的“G”碱基是来源于模版DNA(HS51 RE1，HS51位点)的PAM上游3bp附近(具体为PAM上游4bp处)的碱基。因此，推测Cas9核酸酶对与sgRNA互补的DNA链进行切割时，是在PAM上游3bp处进行切割；而Cas9核酸酶对与sgRNA非互补的DNA链进行切割时，可在PAM上游3bp处更远的4bp处进行切割。根据DNA片段删除连接接头处存在“G”碱基的加入(与预期的精准连接相比)，推测Cas9核酸酶在sgRNA2介导下对基因组DNA片段进行切割时，有钝末端切割和突出末端切割，进而产生不同断裂末端。当Cas9核酸酶在sgRNA2介导下对基因组DNA片段进行了钝末端切割时，也就是Cas9核酸酶对与sgRNA互补的DNA链及非互补的DNA链进行切割时均是在PAM上游3bp处进行切割，产生了钝断裂末端“E3”。钝断裂末端“E3”在细胞修复系统的作用下产生DNA片段删除时，不会导致DNA片段删除连接接头处“G”碱基的加入，而是产生与预期相符的精准连接(Joined precisely)。当Cas9核酸酶在sgRNA2介导下对基因组DNA片段进行了突出末端切割时，也就是Cas9核酸酶对与sgRNA互补的DNA链进行切割时是在PAM上游3bp处进行切割，而对与sgRNA非互补的DNA链进行切割时是在PAM上游4bp处进行切割，从而产生了5’突出断裂末端“E4”。5’突出断裂末端“E4”在细胞修复系统的作用下产生DNA片段删除时，会导致DNA片段删除连接接头处“G”碱基的加入。

因此，我们认为：在Cas9核酸酶的切割下，产生的断裂末端中，钝断裂末端E3的比例＝预期相符的精准连接(Joined precisely)的比例＝79.23％。突出断裂末端E4的比例＝“G”碱基的加入比例＝11.13％。

但是，我们观察到，除了与预期相符的精准连接(Joined precisely)以及DNA片段删除连接接头处存在“G”碱基的加入这两大类情况以外，还有一类随机的碱基删除(Smalldeletion)。我们认为这类随机的碱基删除(Small deletion)是各断裂末端(钝断裂末端E3和突出断裂末端E4)在细胞修复系统的作用下随机产生的，各断裂末端以均等的概率来产生碱基删除(Small deletion)，各断裂末端在细胞修复系统的作用下所产生的碱基删除(Small deletion)的数量与各断裂末端的数量成正比。

基于随机碱基删除现象的存在，我们认为，经过测序获得的各断裂末端的实测比例与其真实比例存在差距，需要进行修正还原，即以各种断裂末端的实测比例之和为基准，计算各断裂末端的比例，以此作为该断裂末端的占比。即对Cas9核酸酶的切割所产生的各断裂末端的比例进行标准化计算，钝断裂末端E3的比例为87.7％【计算方法为：79.23％÷(79.23％+11.13％)】。突出断裂末端E4的比例为12.3％【计算方法为：11.13％÷(79.23％+11.13％)】。亦即，Cas9核酸酶在sgRNA2的介导下对基因组DNA片段进行的切割方式中，钝末端切割的比例为87.7％，突出末端切割的比例为12.3％。

如图1D所示，利用高通量测序技术检测DNA片段重复连接接头的情况，与预期相符的精准连接(Joined precisely)的比例占8.96％，连接接头处存在“T”碱基的加入(Insertion，与预期的精准连接相比)的比例占82.92％。

与预期的精准连接相比，推测DNA片段重复连接接头处加入的“T”碱基是来源于模版DNA(HS51 RE1，HS51位点)上的PAM上游3bp附近(具体为PAM上游4bp处)的碱基。因此，推测Cas9核酸酶对与sgRNA互补的DNA链进行切割时，是在PAM上游3bp处进行切割；而Cas9核酸酶对与sgRNA非互补的DNA链进行切割时，可在PAM上游3bp处更远的4bp处进行切割。根据DNA片段重复连接接头处检测到存在“T”碱基的加入(与预期的精准连接相比)，推测Cas9核酸酶在sgRNA1介导下对基因组DNA片段进行切割时，有钝末端切割和突出末端切割，进而产生不同断裂末端。当Cas9核酸酶在sgRNA1介导下对基因组DNA片段进行了钝末端切割时，也就是Cas9核酸酶对与sgRNA互补的DNA链及非互补的DNA链进行切割时均是在PAM上游3bp处进行切割，产生了钝断裂末端“C3”。钝断裂末端“C3”在细胞修复系统的作用下产生DNA片段重复时，不会导致DNA片段重复连接接头处“T”碱基的加入，而是产生与预期相符的精准连接(Joined precisely)。当Cas9核酸酶在sgRNA1介导下对基因组DNA片段进行了突出末端切割时，也就是Cas9核酸酶对与sgRNA互补的DNA链进行切割时是在PAM上游3bp处进行切割，而对与sgRNA非互补的DNA链进行切割时是在PAM上游4bp处进行切割，从而产生了5’突出断裂末端“C4”。5’突出断裂末端“C4”在细胞修复系统的作用下产生DNA片段重复时，会导致DNA片段重复连接接头处“T”碱基的加入。

因此，我们认为：在Cas9核酸酶的切割下，产生的断裂末端中，钝断裂末端C3的比例＝预期相符的精准连接(Joined precisely)的比例＝8.96％。突出断裂末端C4的比例＝“T”碱基的加入比例＝82.92％。

但是，我们观察到，除了与预期相符的精准连接(Joined precisely)以及DNA片段重复连接接头处存在“T”碱基的加入这两大类情况以外，还有一类随机的碱基删除(Smalldeletion)。我们认为这类随机的碱基删除(Small deletion)是各断裂末端(钝断裂末端C3和突出断裂末端C4)在细胞修复系统的作用下随机产生的，各断裂末端以均等的概率来产生碱基删除(Small deletion)，各断裂末端在细胞修复系统的作用下所产生的碱基删除(Small deletion)的数量与各断裂末端的数量成正比。

基于随机碱基删除现象的存在，我们认为，经过测序获得的各断裂末端的实测比例与其真实比例存在差距，需要进行修正还原，即以各种断裂末端的实测比例之和为基准，计算各断裂末端的比例，以此作为该断裂末端的占比。即对Cas9核酸酶的切割所产生的各断裂末端的比例进行标准化计算，钝断裂末端C3的比例为9.75％【计算方法为：8.96％÷(8.96％+82.92％)】。突出断裂末端C4的比例为90.25％【计算方法为：82.92％÷(8.96％+82.92％)】。亦即，Cas9核酸酶在sgRNA1的介导下对基因组DNA片段进行的切割方式中，钝末端切割的比例为9.75％，突出末端切割的比例为90.25％。

如图1E所示，根据Cas9核酸酶在sgRNA1和sgRNA2的介导下分别对基因组DNA片段进行切割的方式比例，预测产生的断裂末端的序列，进而推算出DNA片段反转下游连接接头处的碱基加入情况及比例。

当Cas9核酸酶在sgRNA1的介导下对基因组DNA片段进行突出末端切割，产生突出断裂末端“C4”，Cas9核酸酶在sgRNA2的介导下对基因组DNA片段进行钝末端切割，产生钝断裂末端“E3”，则在细胞修复系统的作用下，DNA片段反转下游接头处会出现“A”碱基的加入，且发生的比例为79.14％【计算方法为：“C4”突出断裂末端占比(90.25％)x“E3”钝断裂末端占比(87.7％)＝79.14％】，与实验检测到的DNA片段反转下游接头处“A”碱基加入比例71.94％相近。

当Cas9核酸酶在sgRNA1的介导下对基因组DNA片段进行钝末端切割，产生钝断裂末端“C3”，Cas9核酸酶在sgRNA2的介导下对基因组DNA片段进行突出末端切割，产生突出断裂末端“E4”，则在细胞修复系统的作用下，DNA片段反转下游接头处会出现“G”碱基的加入，且发生的比例为1.19％【计算方法为：“C3”钝断裂末端占比(9.75％)x“E4”突出断裂末端占比(12.3％)＝1.19％】，与实验检测到的DNA片段反转下游接头处“G”碱基加入比例8.54％相近。

当Cas9核酸酶在sgRNA1的介导下对基因组DNA片段进行突出末端切割，产生突出断裂末端“C4”，Cas9核酸酶在sgRNA2的介导下对基因组DNA片段进行突出末端切割，产生突出断裂末端“E4”，则在细胞修复系统的作用下，DNA片段反转下游接头处会出现“AG”碱基的加入，且发生的比例为11％【计算方法为：“C4”突出断裂末端占比(90.25％)x“E4”突出断裂末端占比(12.3％)＝11％】，与实验检测到的DNA片段反转下游接头处“AG”碱基加入比例3.66％相近。

当Cas9核酸酶在sgRNA1的介导下对基因组DNA片段进行钝末端切割，产生钝断裂末端“C3”，Cas9核酸酶在sgRNA2的介导下对基因组DNA片段进行钝末端切割，产生钝断裂末端“E3”，则在细胞修复系统的作用下，DNA片段反转下游接头精准连接，且发生的比例为8.55％【计算方法为：“C3”钝断裂末端占比(9.75％)x“E3”钝断裂末端占比(87.7％)＝8.55％】，与实验检测到的DNA片段反转下游接头精准连接比例6.67％相近。

综上所述，图1E的实验结果进一步证实了：Cas9核酸酶对与sgRNA非互补的DNA链进行切割时，可在PAM上游3bp处到更远碱基处进行切割。Cas9核酸酶在sgRNA介导下对基因组DNA片段进行切割时，有钝末端切割和突出末端切割，进而产生不同断裂末端。这些断裂末端在细胞修复系统的作用下，产生与预期相符的精准DNA片段编辑(特定碱基的精准编辑)或者与预期不符的基因编辑(随机的碱基删除)。

如图1F所示，sgRNA组合中，sgRNA的设计不同(靶序列不同)，Cas9核酸酶在sgRNA的介导下对基因组DNA片段进行切割方式比例不同，产生的断裂末端比例不同。具体地，Cas9核酸酶在sgRNA1的介导下对基因组DNA片段进行切割时，钝末端切割方式的占比高于突出末端切割方式占比，产生的钝断裂末端占比高于5’突出断裂末端占比。然而Cas9核酸酶在sgRNA2的介导下对基因组DNA片段进行切割时，突出末端切割方式的占比高于钝末端切割方式占比，产生的5’突出断裂末端占比也高于钝断裂末端占比。

由于发现Cas9核酸酶在sgRNA介导下对基因组DNA片段进行切割的方式有钝末端切割和突出末端切割，当Cas9核酸酶在sgRNA介导下对基因组DNA片段进行突出末端切割，产生突出断裂末端时，按照补平连接的方式可加入与突出断裂末端互补的碱基，从而实现对基因组DNA片段特定位置的碱基加入。

实施例2突变SpCas9获得切割方式改变的特定Cas9实现精准的DNA片段编辑1.构建Cas9突变体

1)使用NEB突变试剂盒(Q5 Site-Directed Mutagenesis Kit,#E0554S)构建Cas9突变体，首先进行PCR扩增，反应如下：

2)KLD(Kinase,Ligase&DpnI)处理，反应如下：

反应条件：室温10分钟

3)将2)中的反应产物全部用于感受态细菌Stbl3(50μl)的转化，在含氨苄抗生素(Amp，100mg/L)LB平板培养过夜，37℃。挑取单克隆，质粒提取后送测序。

SpCas9(Cas9WT)的氨基酸序列如SEQ ID NO.7所示，具体为：

SpCas9(Cas9WT)的编码核苷酸序列如SEQ ID NO.8所示，具体为：

如图2A所示，Cas9核酸酶，含有RuvC和HNH功能域，RuvC功能域负责切割与sgRNA非互补的DNA链，HNH功能域负责切割与sgRNA互补的DNA链。

本发明要求保护的Cas9核酸酶突变体命名为Cas9-ΔF916(将SpCas9核酸酶第916位苯丙氨酸删除后获得)，

Cas9-ΔF916的氨基酸序列SEQ ID NO.9所示，具体为：

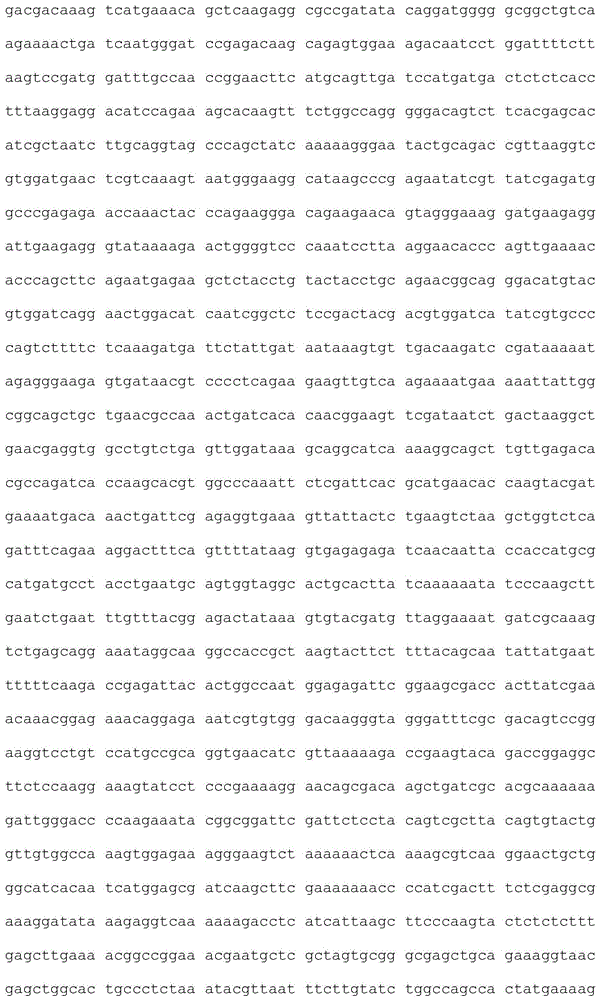

Cas9-ΔF916的编码核苷酸序列如SEQ ID NO.10所示，具体为：

此外，以对SpCas9进行随机突变获得的突变体K775A、R778A、E779A、K918P作为对照，这些对照突变体与本发明的Cas9-ΔF916的序列均不同。

2.Cas9核酸酶突变体进行DNA片段编辑

(1)针对β-globin RE2(RRM21位点)，构建RRM21位点(β-globin RE2)的sgRNAs。

所述sgRNAs靶向序列：

β-globin RE2 sgRNA1：ACCCAATGACCTCAGGCTGT(SEQ ID NO.11)；

β-globin RE2 sgRNA2：TCACTTGTTAGCGGCATCTG(SEQ ID NO.12)；

从上海桑尼生物科技有限公司购买针对β-globin RE2(RRM21位点)的sgRNAs靶向序列的有5’悬挂端“ACCG”和“AAAC”可以互补配对的正反向脱氧寡核苷酸。

(2)获得互补配对的带有悬挂端的双链DNA

1)用ddH₂O将脱氧寡核苷酸溶解至100μM，并稀释至20μM；

2)将正反脱氧寡核苷酸加入如下反应体系：

反应条件：95℃水浴，5min，然后打开水浴锅盖子温度降至60℃左右，盖上盖子冷却至室温。

(3)酶切pGL3-U6-sgRNA-PGK-Puro vector

1)用BsaI限制性内切酶酶切载体质粒，反应体系如下：

反应条件：37℃，1.5小时；

2)胶回收纯化DNA酶切片段，按照胶回收试剂盒(Axygen)说明纯化。

(4)连接酶切后的载体与带有悬挂端的双链DNA

连接体系如下：

反应条件：室温反应1.5小时；

(5)转化连接产物

用Stbl3感受态转化连接产物，在含氨苄抗生素(Amp，100mg/L)LB平板培养过夜，37℃。

(6)挑取单克隆测序

1)从氨苄抗生素LB平板上挑取单菌落，LB(Amp，100mg/L)液体培养过夜；

2)质粒提取，按照质粒小抽试剂盒(Axygen)说明提取；

3)提取后的质粒送上海桑尼生物科技有限公司测序。

(7)测序成功质粒进行中抽

1)测序成功的质粒用Stbl3感受态重新转化，在含Amp(100mg/L)的LB平板培养过夜；

2)上午挑取单菌落在2ml LB(Amp，100mg/L)液体培养基中培养8小时，然后转接到200ml LB(Amp，100mg/L)液体培养基中培养过夜；

3)收集细菌，按照质粒中抽试剂盒(Qiagen)说明提取质粒。

(8)用Lipofectamine 2000进行细胞转染

1)HEK293T细胞培养在培养瓶中，在37℃，含有5％CO₂细胞培养箱中培养，待其长至培养瓶80～90％，将长好的细胞在12孔板中用DMEM完全无抗培养基进行铺板，过夜培养；

2)待12孔板中的细胞长至80～90％时，将制备好的Cas9和Cas9突变体质粒(800ng)与针对RRM21位点的sgRNAs质粒(各600ng)通过Lipofectamine 2000进行细胞转染，每个样品各两个重复。

3)转染后两天，收集细胞，用基因组提取试剂盒(

Genomic DNAPurification kit,Promega)提取基因组。

(9)制备高通量测序文库

在DNA片段预期删除、反转和重复接头的精准连接位点上游大约30bp处设计引物，然后将引物5’端加上带有barcode的Illumina的测序接头，下游引物可以设计在远离拼接位点一些的位置并加上Illumina的测序接头，进行PCR扩增，然后使用罗氏PCR纯化试剂盒(Product No.:11732676001)进行纯化，DNA产物溶解在10mM Tris-HCL buffer(PH＝8.5)，等量混合后形成库，进行高通量测序。

Cas9突变引物：

Cas9-ΔF916-F：ATCAAAAGGCAGCTTGTTG(SEQ ID NO.13)；

Cas9-ΔF916-R：GCCTGCTTTATCCAACTC(SEQ ID NO.14)；

(10)高通量测序数据处理

高通量测序完成后，使用Linux程序将样品的测序结果从文库中通过barcode分出来，保存在各自的文件夹，然后进行BWA-MEM比对，比对后的序列通过Varscan2程序(V2.3.9)分析DNA片段的插入和删除突变，Varscan2程序参数如下：

Min coverage:8

Min reads2:2

Min var freq:0.01

Min avg qual:15

P-value thresh:0.01。

针对β-globin RE2位点，利用高通量测序引物进行PCR扩增DNA片段删除、反转和重复，建库进行高通量测序。

高通量引物：

Hiseq-RRM-1F3：

AATGATACGGCGACCACCGAGATCTACACTCTTTCCCTACACGACGCTCTTCCGATCTATATGGCATCCTAGCCTTAAGAAACTAG(SEQ ID NO.15)

Hiseq-RRM-1R2：

AATGATACGGCGACCACCGAGATCTACACTCTTTCCCTACACGACGCTCTTCCGATCTTACGACGCAGGAGCCGTATCATG(SEQ ID NO.16)

Hiseq-RRM-3F2：

CAAGCAGAAGACGGCATACGAGATAAGCTAGTGACTGGAGTTCAGACGTGTGCTCTTCCGATCTATAGCAATGAAATCTTGAAGGAGTG(SEQ ID NO.17)

Hiseq-RRM-3R2：

CAAGCAGAAGACGGCATACGAGATTCAAGTGTGACTGGAGTTCAGACGTGTGCTCTTCCGATCTGCACAGCCCTGCTCTATTACG(SEQ ID NO.18)。

参照上述实施例1的方法，采用两个sgRNAs形成的sgRNA组合及Cas9核酸酶对基因组DNA片段进行编辑后，可利用高通量测序技术检测DNA片段删除和重复的连接接头碱基加入情况，进而计算出Cas9核酸酶在各sgRNA介导下对基因组DNA片段进行切割时，钝末端切割方式和突出末端切割方式的占比。

具体地，野生型SpCas9核酸酶(简称Cas9WT，WT)(图2A)和ΔF916在sgRNA组合中各sgRNA介导下对基因组DNA片段β-globin RE2位点进行编辑的两个sgRNAs的示意图如图2B。

如图2C所示，利用高通量测序技术检测DNA片段重复连接接头的情况，除了与预期相符的精准连接(Joined precisely)以外，还存在与预期的精准连接相比，连接接头处加入了“C”碱基和“GC”碱基的情况。选用不同的Cas9核酸酶时，检测到的与预期相符的精准连接(Joined precisely)、“+C”碱基、“+GC”碱基的占比不同。以选用ΔF916这个Cas9核酸酶为例，检测到与预期相符的精准连接(Joined precisely)的占比为17.25％，“+C”碱基的占比为33.46％，“+GC”碱基的占比为11.14％。

鉴于DNA片段重复连接接头处检测到存在“C”碱基的加入(与预期的精准连接相比)，我们推测DNA片段重复连接接头处加入的“C”碱基是来源于模版DNA(β-globin RE2位点)上的PAM(AGG)上游4bp处的碱基。并且，进一步推测ΔF916这个Cas9核酸酶在sgRNA1的介导下对基因组DNA片段(β-globin RE2位点)进行切割时，对与sgRNA互补的DNA链进行切割时，是在PAM上游3bp处进行切割，而对与sgRNA非互补DNA链进行切割时，则是在PAM(AGG)上游4bp处进行突出末端切割，从而产生了突出断裂末端U4。突出断裂末端U4在细胞修复系统的作用下产生DNA片段重复时，导致了DNA片段重复连接接头处“C”碱基的加入。

同理，鉴于DNA片段重复连接接头处检测到存在“GC”碱基的加入(与预期的精准连接相比)，我们推测DNA片段重复连接接头处加入的“GC”碱基是来源于模版DNA(β-globinRE2位点)上的PAM(AGG)上游4bp处和5bp的碱基。进一步推测ΔF916这个Cas9核酸酶在sgRNA1的介导下对基因组DNA片段(β-globin RE2位点)进行切割时，对与sgRNA互补的DNA链进行切割时，是在PAM上游3bp处进行切割，而对与sgRNA非互补DNA链进行切割时，是在PAM(AGG)上游5bp处进行突出末端切割，从而产生了突出断裂末端U5。突出断裂末端U5在细胞修复系统的作用下产生DNA片段重复时，导致了DNA片段重复连接接头处“GC”碱基的加入。

而当ΔF916这个Cas9核酸酶在sgRNA1的介导下对基因组DNA片段(β-globin RE2位点)进行切割时，对与sgRNA互补的DNA链进行切割时，是在PAM上游3bp处进行切割，对与sgRNA非互补DNA链进行切割时，是在PAM(AGG)上游3bp处进行钝末端切割，从而产生了钝断裂末端U3。钝断裂末端U3在细胞修复系统的作用下产生DNA片段重复时，不会导致DNA片段重复连接接头处碱基的加入，而是产生与预期相符的精准连接(Joined precisely)。

因此，我们认为：在Cas9核酸酶ΔF916的切割下，产生的断裂末端中，钝断裂末端U3的占比＝预期相符的精准连接(Joined precisely)的比例＝17.25％。突出断裂末端U4的比例＝“C”碱基的加入比例＝33.46％。突出断裂末端U5的比例＝“GC”碱基的加入比例＝11.14％。

但是，我们观察到，除了与预期相符的精准连接(Joined precisely)、“C”碱基的加入、以及“GC”碱基的加入这三大类情况以外，还有一类随机的碱基删除(Smalldeletion)。我们认为这类随机的碱基删除(Small deletion)是各断裂末端(钝断裂末端U3/突出断裂末端U4/突出断裂末端U5)在细胞修复系统的作用下随机产生的，各断裂末端以均等的概率来产生碱基删除(Small deletion)，各断裂末端在细胞修复系统的作用下所产生的碱基删除(Small deletion)的数量与各断裂末端的数量成正比。

基于随机碱基删除现象的存在，我们认为，经过测序获得的各断裂末端的实测比例与其真实比例存在差距，需要进行修正还原，即以各种断裂末端的实测比例之和为基准，计算各断裂末端的比例，以此作为该断裂末端的占比。即对Cas9核酸酶ΔF916的切割所产生的各断裂末端的占比进行标准化计算，钝断裂末端U3的占比为27.89％【计算方法为：17.25％÷(17.25％+33.46％+11.14％)】。突出断裂末端U4的比例为54.10％【计算方法为：33.46％÷(17.25％+33.46％+11.14％)】。突出断裂末端U5的比例为18.01％【计算方法为：11.14％÷(17.25％+33.46％+11.14％)】。

亦即，Cas9核酸酶ΔF916在sgRNA1的介导下对基因组DNA片段进行切割的方式中，U3钝末端切割的比例为27.89％，U4突出末端切割的比例为54.10％，U5突出末端切割的比例为18.01％。

参照上述方法，再计算野生型Cas9核酸酶(简称Cas9WT，WT)在sgRNA1的介导下对基因组DNA片段进行的切割方式中，U3钝末端切割的占比X1、U4突出末端切割X2、U5突出末端切割的占比X3。结果，如图2D和下表2-1所示：

表2-1

可见，在sgRNA1的介导下，相比于SpCas9核酸酶(Cas9WT)，ΔF916这个Cas9核酸酶突变体对与sgRNA1非互补的DNA链进行切割时，在PAM上游4bp处进行切割的比例明显提高(U4)，在PAM上游3bp处进行切割的比例减少(U3)。

如图2E所示，利用高通量测序技术检测DNA片段删除连接接头的情况，除了与预期相符的精准连接(Joined precisely)以外，还存在与预期的精准连接相比，删除连接接头处加入了“T”碱基、“AT”碱基、“CAT”碱基的情况。选用不同的Cas9核酸酶时，检测到的与预期相符的精准连接(Joined precisely)、“+T”碱基、“+AT”碱基、“+CAT”碱基的占比不同。

以选用ΔF916这个Cas9核酸酶为例，检测到与预期相符的精准连接(Joinedprecisely)的占比为10.96％，“+T”碱基的占比为22.89％，“+AT”碱基的占比为13.34％，“+CAT”碱基的占比为0.83％。

鉴于DNA片段删除连接接头处检测到存在“T”碱基的加入(与预期的精准连接相比)，我们推测DNA片段删除连接接头处加入的“T”碱基是来源于模版DNA(β-globin RE2位点)上的PAM(TGG)上游4bp处的碱基。并且，进一步推测ΔF916这个Cas9核酸酶在sgRNA2的介导下对基因组DNA片段(β-globin RE2位点)进行切割时，对与sgRNA互补的DNA链进行切割时，是在PAM上游3bp处进行切割，而对与sgRNA非互补DNA链进行切割时，则是在PAM(TGG)上游4bp处进行突出末端切割，从而产生了突出断裂末端D4。

突出断裂末端D4在细胞修复系统的作用下产生DNA片段删除时，导致了DNA片段删除连接接头处“T”碱基的加入。

同理，鉴于DNA片段删除连接接头处检测到存在“AT”碱基的加入(与预期的精准连接相比)，我们推测DNA片段删除连接接头处加入的“AT”碱基是来源于模版DNA(β-globinRE2位点)上的PAM(TGG)上游4bp和5bp处的碱基。进一步推测ΔF916这个Cas9核酸酶在sgRNA2的介导下对基因组DNA片段(β-globin RE2位点)进行切割时，对与sgRNA互补的DNA链进行切割时，是在PAM上游3bp处进行切割，而对与sgRNA非互补DNA链进行切割时，是在PAM(TGG)上游5bp处进行突出末端切割，从而产生了突出断裂末端D5。突出断裂末端D5在细胞修复系统的作用下产生DNA片段删除时，导致了DNA片段删除连接接头处“AT”碱基的加入。

同理，鉴于DNA片段删除连接接头处检测到存在“CAT”碱基的加入(与预期的精准连接相比)，我们推测DNA片段删除连接接头处加入的“CAT”碱基是来源于模版DNA(β-globin RE2位点)上的PAM(TGG)上游4bp、5bp、6bp处的碱基。进一步推测ΔF916这个Cas9核酸酶在sgRNA2的介导下对基因组DNA片段(β-globin RE2位点)进行切割时，对与sgRNA互补的DNA链进行切割时，是在PAM上游3bp处进行切割，而对与sgRNA非互补DNA链进行切割时，是在PAM(TGG)上游6bp处进行突出末端切割，从而产生了突出断裂末端D6。突出断裂末端D5在细胞修复系统的作用下产生DNA片段删除时，导致了DNA片段删除连接接头处“CAT”碱基的加入。

而当ΔF916这个Cas9核酸酶在sgRNA2的介导下对基因组DNA片段(β-globin RE2位点)进行切割时，对与sgRNA互补的DNA链进行切割时，是在PAM上游3bp处进行切割，对与sgRNA非互补DNA链进行切割时，是在PAM(TGG)上游3bp处进行钝末端切割，从而产生了钝断裂末端D3。钝断裂末端D3在细胞修复系统的作用下产生DNA片段删除时，不会导致DNA片段删除连接接头处碱基的加入，而是产生与预期相符的精准连接(Joined precisely)。

因此，我们认为：在Cas9核酸酶ΔF916的切割下，产生的断裂末端中，钝断裂末端D3的占比＝预期相符的精准连接(Joined precisely)的占比＝10.96％。突出断裂末端D4的占比＝“T”碱基的加入占比＝22.89％。突出断裂末端D5的占比＝“AT”碱基的加入占比＝13.34％。突出断裂末端D6的占比＝“CAT”碱基的加入占比＝0.83％。

但是，我们观察到，除了与预期相符的精准连接(Joined precisely)、DNA片段删除连接接头处加入了“T”碱基、“+AT”碱基、“+CAT”碱基这四大类情况以外，还有一类随机的碱基删除(Small deletion)。我们认为这类随机的碱基删除(Small deletion)是各断裂末端(钝断裂末端D3/突出断裂末端D4/突出断裂末端D5/突出断裂末端D6)在细胞修复系统的作用下随机产生的，各断裂末端以均等的概率来产生碱基删除(Small deletion)，各断裂末端在细胞修复系统的作用下所产生的碱基删除(Small deletion)的数量与各断裂末端的数量成正比。

基于随机碱基删除现象的存在，我们认为，经过测序获得的各断裂末端的实测比例与其真实比例存在差距，需要进行修正还原，即以各种断裂末端的实测比例之和为基准，计算各断裂末端的比例，以此作为该断裂末端的占比。即对Cas9核酸酶ΔF916的切割所产生的各断裂末端的占比进行标准化计算，钝断裂末端D3的占比为22.82％

【计算方法为：10.96％÷(10.96％+22.89％+13.34％+0.83％)】。

突出断裂末端D4的比例为47.67％

【计算方法为：22.89％÷(10.96％+22.89％+13.34％+0.83％)】。

突出断裂末端D5的比例为27.78％

【计算方法为：13.34％÷(10.96％+22.89％+13.34％+0.83％)】。

突出断裂末端D6的比例为1.73％

【计算方法为：0.83％÷(10.96％+22.89％+13.34％+0.83％)】。

亦即，Cas9核酸酶ΔF916在sgRNA2的介导下对基因组DNA片段进行的切割方式中，D3钝末端切割的占比为22.82％，D4突出末端切割的占比为47.67％，D5突出末端切割的占比为27.78％，D6突出末端切割的占比为1.73％。

参照上述方法，计算出野生型Cas9核酸酶在sgRNA2的介导下对基因组DNA片段进行的切割方式中，D3钝末端切割的占比Y1、D4突出末端切割的占比Y2、D5突出末端切割的占比Y3、D6突出末端切割的占比Y4。结果如图2F和表2-2所示：

可见，在sgRNA2的介导下，相比于SpCas9核酸酶(Cas9WT)，ΔF916突变体对基因组DNA片段中与sgRNA2非互补的DNA链进行切割时，ΔF916突变体在PAM上游4bp处进行切割的比例明显提高(D4)。

参照实施例1的方法，根据Cas9核酸酶在sgRNA1和sgRNA2的介导下分别对基因组DNA片段进行切割的方式比例，预测产生的断裂末端的序列，进而推算出DNA片段反转下游连接接头处的碱基加入情况及比例。结果如图2G所示，推算结果与实验检测到的碱基加入比例相近。更进一步证实了Cas9核酸酶在sgRNA组合的介导下，可以在PAM上游3bp处到更远碱基处切割非互补DNA链。

此外，还将本发明的Cas9核酸酶突变体Cas9-ΔF916及对照突变体K775A、R778A、E779A、K918P与针对STM位点(β-globin RE1)的两个sgRNAs一起转染人胚肾HEK293T细胞，转染48小时后收集基因组DNA，利用高通量测序引物进行PCR扩增DNA片段删除、反转和重复，建库进行高通量测序。根据DNA片段删除和重复的连接接头碱基加入情况，计算这些突变体在两个sgRNAs介导下的切割方式比例。

针对STM位点(β-globin RE1)的sgRNAs靶向序列：

β-globin RE1sgRNA1：GATTGTTGTTGCCTTGGAGTG(SEQ ID NO.19)；

β-globin RE1sgRNA2：GCTGGTCCCCTGGTAACCTGG(SEQ ID NO.20)；

正反向脱氧寡核苷酸：

β-globin RE1sgRNA1F：accgATTGTTGTTGCCTTGGAGTG(SEQ ID NO.21)；

β-globin RE1sgRNA1R：aaacCACTCCAAGGCAACAACAAT(SEQ ID NO.22)；

β-globin RE1sgRNA2F：accgCTGGTCCCCTGGTAACCTGG(SEQ ID NO.23)；

β-globin RE1sgRNA2R：aaacCCAGGTTACCAGGGGACCAG(SEQ ID NO.24)；

高通量引物：

Hiseq-hSTM-aF1:

AATGATACGGCGACCACCGAGATCTACACTCTTTCCCTACACGACGCTCTTCCGATCTTGCTTAGAGCCAGGACTAATTGC；(SEQ ID NO.25)

Hiseq-hSTM-aR2:

AATGATACGGCGACCACCGAGATCTACACTCTTTCCCTACACGACGCTCTTCCGATCTTGGGTGTAGAAATGAGCAAATAAGT(SEQ ID NO.26)

Hiseq-hSTM-2F:

CAAGCAGAAGACGGCATACGAGATGATCGTGTGACTGGAGTTCAGACGTGTGCTCTTCCGATCTAGATTGAGTTCTGTTTGTTTCATCTAC(SEQ ID NO.27)

Hiseq-hSTM-2R:

CAAGCAGAAGACGGCATACGAGATAGTCAAGTGACTGGAGTTCAGACGTGTGCTCTTCCGATCTCAGCTCTGCCTGAAAGGAGTC(SEQ ID NO.28)。

如图3A和3B所示，与野生型SpCas9核酸酶(简称Cas9WT)相比，对照突变体K775A、R778A、E779A和K918P在sgRNA1和sgRNA2的介导下对基因组DNA片段进行切割的方式没有明显的改变；而Cas9核酸酶突变体Cas9-ΔF916与野生型SpCas9核酸酶(简称Cas9WT)相比，在sgRNA1和sgRNA2的介导下对基因组DNA片段进行切割的方式发生了明显的改变。

综上所述，本发明的Cas9核酸酶(Cas9-ΔF916)与野生型Cas9核酸酶相比，对目的基因组DNA片段进行切割时产生的突出断裂末端与钝断裂末端的比例不同。采用本发明的Cas9核酸酶(Cas9-ΔF916)可以实现对对目的基因组DNA片段特定位置的切割并产生突出断裂末端，以补平连接的方式可加入与突出断裂末端互补的碱基，进而可实现特定位置的精准DNA片段编辑。

本申请的参考文献如下：

1.Stamatoyannopoulos,JA.(2012).What does our genome encode？GenomeRes,22:1602-1611.

2.The ENCODE Project Consortium.(2012).An integrated encyclopedia ofDNA elements in the human genome.Nature,489:57-74.

3.Banerji,J,L Olson,and W Schaffner.(1983).A lymphocyte-specificcellular enhancer is located downstream of the joining region inimmunoglobulin heavy chain genes.Cell,33:729-740.

4.Zhang,T,P Haws,and Q Wu.(2004).Multiple variable first exons:amechanism for cell-and tissue-specific gene regulation.Genome Res,14:79-89.

5.Neph,S,et al.(2012).An expansive human regulatory lexicon encodedin transcription factor footprints.Nature,489:83-90.

6.Shen,Y,et al.(2012).A map of the cis-regulatory sequences in themouse genome.Nature,488:116-120.

7.Thurman,RE,et al.(2012).The accessible chromatin landscape of thehuman genome.Nature,489:75-82.

8.de Laat,W and D Duboule.(2013).Topology of mammalian developmentalenhancers and their regulatory landscapes.Nature,502:499-506.

9.McClintock,B.(1950).The origin and behavior of mutable loci inmaize.Proc Natl Acad Sci U S A,36:344-355.

10.McClintock,B.(1984).The significance of responses of the genome tochallenge.Science,226:792-801.

11.Brinster,RL,et al.(1981).Somatic expression of herpes thymidinekinase in mice following injection of a fusion gene into eggs.Cell,27:223-231.

12.Harbers,K,D Jahner,and R Jaenisch.(1981).Microinjection of clonedretroviral genomes into mouse zygotes:integration and expression in theanimal.Nature,293:540-542.

13.Gordon,JW,et al.(1980).Genetic transformation of mouse embryos bymicroinjection of purified DNA.Proc Natl Acad Sci U S A,77:7380-7384.

14.Palmiter,RD,et al.(1982).Dramatic growth of mice that develop fromeggs microinjected with metallothionein-growth hormone fusion genes.Nature,300:611-615.

15.Capecchi,MR.(2005).Gene targeting in mice:functional analysis ofthe mammalian genome for the twenty-first century.Nat Rev Genet,6:507-512.

16.Carroll,D.(2014).Genome engineering with targetable nucleases.AnnuRev Biochem,83:409-439.

17.Smithies,O,et al.(1985).Insertion of DNA sequences into the humanchromosomal beta-globin locus by homologous recombination.Nature,317:230-234.

18.Thomas,KR and MR Capecchi.(1986).Introduction of homologous DNAsequences into mammalian cells induces mutations in the cognate gene.Nature,324:34-38.

19.Zheng,B,et al.(2000).Engineering mouse chromosomes with Cre-loxP:range,efficiency,and somatic applications.Mol Cell Biol,20:648-655.

20.Wu,S,et al.(2007).Toward simpler and faster genome-widemutagenesis in mice.Nat Genet,39:922-930.

21.Gupta,A,et al.(2013).Targeted chromosomal deletions and inversionsin zebrafish.Genome Res,23:1008-1017.

22.Xiao,A,et al.(2013).Chromosomal deletions and inversions mediatedby TALENs and CRISPR/Cas in zebrafish.Nucleic Acids Res,41:e141.

23.Kraft,K,et al.(2015).Deletions,Inversions,Duplications:Engineeringof Structural Variants using CRISPR/Cas in Mice.Cell Rep,10:833-839.

24.Wu,S,et al.(2008).A protocol for constructing gene targetingvectors:generating knockout mice for the cadherin family and beyond.NatureProtocol,3:1056-1076.

25.Jinek,M,et al.(2012).A programmable dual-RNA-guided DNAendonuclease in adaptive bacterial immunity.Science,337:816-821.

26.Cong,L,et al.(2013).Multiplex genome engineering using CRISPR/Cassystems.Science,339:819-823.

27.Mali,P,et al.(2013).RNA-guided human genome engineering viaCas9.Science,339:823-826.

28.Li,J,et al.(2015).Efficient inversions and duplications ofmammalian regulatory DNA elements and gene clusters by CRISPR/Cas9.J Mol CellBiol,7:284-298.

29.Sartori,AA,et al.(2007).Human CtIP promotes DNA endresection.Nature,450:509-514.

30.Anand,R,et al.(2016).Phosphorylated CtIP Functions as a Co-factorof the MRE11-RAD50-NBS1 Endonuclease in DNA End Resection.Mol Cell,64:940-950.

31.Li,J,J Shou,and Q Wu.(2015).DNA fragment editing of genomes byCRISPR/Cas9.Hereditas,37:992-1002.

32.Huang,H and Q Wu.(2016).CRISPR Double Cutting through theLabyrinthine Architecture of 3D Genomes.J Genet Genomics,43:273-288.

33.Guo,Y,et al.(2015).CRISPR Inversion of CTCF Sites Alters GenomeTopology and Enhancer/Promoter Function.Cell,162:900-910.

以上所述，仅为本发明的较佳实施例，并非对本发明任何形式上和实质上的限制，应当指出，对于本技术领域的普通技术人员，在不脱离本发明方法的前提下，还将可以做出若干改进和补充，这些改进和补充也应视为本发明的保护范围。凡熟悉本专业的技术人员，在不脱离本发明的精神和范围的情况下，当可利用以上所揭示的技术内容而做出的些许更动、修饰与演变的等同变化，均为本发明的等效实施例；同时，凡依据本发明的实质技术对上述实施例所作的任何等同变化的更动、修饰与演变，均仍属于本发明的技术方案的范围内。

SEQUENCE LISTING

<110> 上海交通大学

<120> 一种Cas9核酸酶ΔF916及其用途

<130> 171285

<160> 28

<170> PatentIn version 3.3

<210> 1

<211> 20

<212> DNA

<213> Artificial

<220>

<223> HS51 RE1sgRNA1

<400> 1

gccacacatc caaggctgac 20

<210> 2

<211> 21

<212> DNA

<213> Artificial

<220>

<223> HS51 RE1sgRNA2

<400> 2

gagatttggg gcgtcaggaa g 21

<210> 3

<211> 77

<212> DNA

<213> Artificial

<220>

<223> Hiseq-hHs51-aF

<400> 3

atgatacggc gaccaccgag atctacactc tttccctaca cgacgctctt ccgatctgca 60

aggagatccg tgtcgtc 77

<210> 4

<211> 82

<212> DNA

<213> Artificial

<220>

<223> Hiseq-hs51-aRa

<400> 4

aatgatacgg cgaccaccga gatctacact ctttccctac acgacgctct tccgatctaa 60

ggatgttgtg gaaggcgagc ag 82

<210> 5

<211> 87

<212> DNA

<213> Artificial

<220>

<223> Hiseq-hs51-bFa

<400> 5

caagcagaag acggcatacg agatggacgg gtgactggag ttcagacgtg tgctcttccg 60

atctctttac atgacagctt ccggtag 87

<210> 6

<211> 89

<212> DNA

<213> Artificial

<220>

<223> Hiseq-hHs51-bR

<400> 6

caagcagaag acggcatacg agatttgact gtgactggag ttcagacgtg tgctcttccg 60

atcttttttg gctaacaaca tagtgcttc 89

<210> 7

<211> 1401

<212> PRT

<213> Artificial

<220>

<223> SpCas9

<400> 7

Met Ala Pro Lys Lys Lys Arg Lys Val Gly Ile His Gly Val Pro Ala

1 5 10 15

Ala Met Asp Lys Lys Tyr Ser Ile Gly Leu Asp Ile Gly Thr Asn Ser

20 25 30

Val Gly Trp Ala Val Ile Thr Asp Glu Tyr Lys Val Pro Ser Lys Lys

35 40 45

Phe Lys Val Leu Gly Asn Thr Asp Arg His Ser Ile Lys Lys Asn Leu

50 55 60

Ile Gly Ala Leu Leu Phe Asp Ser Gly Glu Thr Ala Glu Ala Thr Arg

65 70 75 80

Leu Lys Arg Thr Ala Arg Arg Arg Tyr Thr Arg Arg Lys Asn Arg Ile

85 90 95

Cys Tyr Leu Gln Glu Ile Phe Ser Asn Glu Met Ala Lys Val Asp Asp

100 105 110

Ser Phe Phe His Arg Leu Glu Glu Ser Phe Leu Val Glu Glu Asp Lys

115 120 125

Lys His Glu Arg His Pro Ile Phe Gly Asn Ile Val Asp Glu Val Ala

130 135 140

Tyr His Glu Lys Tyr Pro Thr Ile Tyr His Leu Arg Lys Lys Leu Val

145 150 155 160

Asp Ser Thr Asp Lys Ala Asp Leu Arg Leu Ile Tyr Leu Ala Leu Ala

165 170 175

His Met Ile Lys Phe Arg Gly His Phe Leu Ile Glu Gly Asp Leu Asn

180 185 190

Pro Asp Asn Ser Asp Val Asp Lys Leu Phe Ile Gln Leu Val Gln Thr

195 200 205

Tyr Asn Gln Leu Phe Glu Glu Asn Pro Ile Asn Ala Ser Gly Val Asp

210 215 220

Ala Lys Ala Ile Leu Ser Ala Arg Leu Ser Lys Ser Arg Arg Leu Glu

225 230 235 240

Asn Leu Ile Ala Gln Leu Pro Gly Glu Lys Lys Asn Gly Leu Phe Gly

245 250 255

Asn Leu Ile Ala Leu Ser Leu Gly Leu Thr Pro Asn Phe Lys Ser Asn

260 265 270

Phe Asp Leu Ala Glu Asp Ala Lys Leu Gln Leu Ser Lys Asp Thr Tyr

275 280 285

Asp Asp Asp Leu Asp Asn Leu Leu Ala Gln Ile Gly Asp Gln Tyr Ala

290 295 300

Asp Leu Phe Leu Ala Ala Lys Asn Leu Ser Asp Ala Ile Leu Leu Ser

305 310 315 320

Asp Ile Leu Arg Val Asn Thr Glu Ile Thr Lys Ala Pro Leu Ser Ala

325 330 335

Ser Met Ile Lys Arg Tyr Asp Glu His His Gln Asp Leu Thr Leu Leu

340 345 350

Lys Ala Leu Val Arg Gln Gln Leu Pro Glu Lys Tyr Lys Glu Ile Phe

355 360 365

Phe Asp Gln Ser Lys Asn Gly Tyr Ala Gly Tyr Ile Asp Gly Gly Ala

370 375 380

Ser Gln Glu Glu Phe Tyr Lys Phe Ile Lys Pro Ile Leu Glu Lys Met

385 390 395 400

Asp Gly Thr Glu Glu Leu Leu Val Lys Leu Asn Arg Glu Asp Leu Leu

405 410 415

Arg Lys Gln Arg Thr Phe Asp Asn Gly Ser Ile Pro His Gln Ile His

420 425 430

Leu Gly Glu Leu His Ala Ile Leu Arg Arg Gln Glu Asp Phe Tyr Pro

435 440 445

Phe Leu Lys Asp Asn Arg Glu Lys Ile Glu Lys Ile Leu Thr Phe Arg

450 455 460

Ile Pro Tyr Tyr Val Gly Pro Leu Ala Arg Gly Asn Ser Arg Phe Ala

465 470 475 480

Trp Met Thr Arg Lys Ser Glu Glu Thr Ile Thr Pro Trp Asn Phe Glu

485 490 495

Glu Val Val Asp Lys Gly Ala Ser Ala Gln Ser Phe Ile Glu Arg Met

500 505 510

Thr Asn Phe Asp Lys Asn Leu Pro Asn Glu Lys Val Leu Pro Lys His

515 520 525

Ser Leu Leu Tyr Glu Tyr Phe Thr Val Tyr Asn Glu Leu Thr Lys Val

530 535 540

Lys Tyr Val Thr Glu Gly Met Arg Lys Pro Ala Phe Leu Ser Gly Glu

545 550 555 560

Gln Lys Lys Ala Ile Val Asp Leu Leu Phe Lys Thr Asn Arg Lys Val

565 570 575

Thr Val Lys Gln Leu Lys Glu Asp Tyr Phe Lys Lys Ile Glu Cys Phe

580 585 590

Asp Ser Val Glu Ile Ser Gly Val Glu Asp Arg Phe Asn Ala Ser Leu

595 600 605

Gly Thr Tyr His Asp Leu Leu Lys Ile Ile Lys Asp Lys Asp Phe Leu

610 615 620

Asp Asn Glu Glu Asn Glu Asp Ile Leu Glu Asp Ile Val Leu Thr Leu

625 630 635 640

Thr Leu Phe Glu Asp Arg Glu Met Ile Glu Glu Arg Leu Lys Thr Tyr

645 650 655

Ala His Leu Phe Asp Asp Lys Val Met Lys Gln Leu Lys Arg Arg Arg

660 665 670

Tyr Thr Gly Trp Gly Arg Leu Ser Arg Lys Leu Ile Asn Gly Ile Arg

675 680 685

Asp Lys Gln Ser Gly Lys Thr Ile Leu Asp Phe Leu Lys Ser Asp Gly

690 695 700

Phe Ala Asn Arg Asn Phe Met Gln Leu Ile His Asp Asp Ser Leu Thr

705 710 715 720

Phe Lys Glu Asp Ile Gln Lys Ala Gln Val Ser Gly Gln Gly Asp Ser

725 730 735

Leu His Glu His Ile Ala Asn Leu Ala Gly Ser Pro Ala Ile Lys Lys

740 745 750

Gly Ile Leu Gln Thr Val Lys Val Val Asp Glu Leu Val Lys Val Met

755 760 765

Gly Arg His Lys Pro Glu Asn Ile Val Ile Glu Met Ala Arg Glu Asn

770 775 780

Gln Thr Thr Gln Lys Gly Gln Lys Asn Ser Arg Glu Arg Met Lys Arg

785 790 795 800

Ile Glu Glu Gly Ile Lys Glu Leu Gly Ser Gln Ile Leu Lys Glu His

805 810 815

Pro Val Glu Asn Thr Gln Leu Gln Asn Glu Lys Leu Tyr Leu Tyr Tyr

820 825 830

Leu Gln Asn Gly Arg Asp Met Tyr Val Asp Gln Glu Leu Asp Ile Asn

835 840 845

Arg Leu Ser Asp Tyr Asp Val Asp His Ile Val Pro Gln Ser Phe Leu

850 855 860

Lys Asp Asp Ser Ile Asp Asn Lys Val Leu Thr Arg Ser Asp Lys Asn

865 870 875 880

Arg Gly Lys Ser Asp Asn Val Pro Ser Glu Glu Val Val Lys Lys Met

885 890 895

Lys Asn Tyr Trp Arg Gln Leu Leu Asn Ala Lys Leu Ile Thr Gln Arg

900 905 910

Lys Phe Asp Asn Leu Thr Lys Ala Glu Arg Gly Gly Leu Ser Glu Leu

915 920 925

Asp Lys Ala Gly Phe Ile Lys Arg Gln Leu Val Glu Thr Arg Gln Ile

930 935 940

Thr Lys His Val Ala Gln Ile Leu Asp Ser Arg Met Asn Thr Lys Tyr

945 950 955 960

Asp Glu Asn Asp Lys Leu Ile Arg Glu Val Lys Val Ile Thr Leu Lys

965 970 975

Ser Lys Leu Val Ser Asp Phe Arg Lys Asp Phe Gln Phe Tyr Lys Val

980 985 990

Arg Glu Ile Asn Asn Tyr His His Ala His Asp Ala Tyr Leu Asn Ala

995 1000 1005

Val Val Gly Thr Ala Leu Ile Lys Lys Tyr Pro Lys Leu Glu Ser

1010 1015 1020

Glu Phe Val Tyr Gly Asp Tyr Lys Val Tyr Asp Val Arg Lys Met

1025 1030 1035

Ile Ala Lys Ser Glu Gln Glu Ile Gly Lys Ala Thr Ala Lys Tyr

1040 1045 1050

Phe Phe Tyr Ser Asn Ile Met Asn Phe Phe Lys Thr Glu Ile Thr

1055 1060 1065

Leu Ala Asn Gly Glu Ile Arg Lys Arg Pro Leu Ile Glu Thr Asn

1070 1075 1080

Gly Glu Thr Gly Glu Ile Val Trp Asp Lys Gly Arg Asp Phe Ala

1085 1090 1095

Thr Val Arg Lys Val Leu Ser Met Pro Gln Val Asn Ile Val Lys

1100 1105 1110

Lys Thr Glu Val Gln Thr Gly Gly Phe Ser Lys Glu Ser Ile Leu

1115 1120 1125

Pro Lys Arg Asn Ser Asp Lys Leu Ile Ala Arg Lys Lys Asp Trp

1130 1135 1140

Asp Pro Lys Lys Tyr Gly Gly Phe Asp Ser Pro Thr Val Ala Tyr

1145 1150 1155

Ser Val Leu Val Val Ala Lys Val Glu Lys Gly Lys Ser Lys Lys

1160 1165 1170

Leu Lys Ser Val Lys Glu Leu Leu Gly Ile Thr Ile Met Glu Arg

1175 1180 1185

Ser Ser Phe Glu Lys Asn Pro Ile Asp Phe Leu Glu Ala Lys Gly

1190 1195 1200

Tyr Lys Glu Val Lys Lys Asp Leu Ile Ile Lys Leu Pro Lys Tyr

1205 1210 1215

Ser Leu Phe Glu Leu Glu Asn Gly Arg Lys Arg Met Leu Ala Ser

1220 1225 1230

Ala Gly Glu Leu Gln Lys Gly Asn Glu Leu Ala Leu Pro Ser Lys

1235 1240 1245

Tyr Val Asn Phe Leu Tyr Leu Ala Ser His Tyr Glu Lys Leu Lys

1250 1255 1260

Gly Ser Pro Glu Asp Asn Glu Gln Lys Gln Leu Phe Val Glu Gln

1265 1270 1275

His Lys His Tyr Leu Asp Glu Ile Ile Glu Gln Ile Ser Glu Phe

1280 1285 1290

Ser Lys Arg Val Ile Leu Ala Asp Ala Asn Leu Asp Lys Val Leu

1295 1300 1305

Ser Ala Tyr Asn Lys His Arg Asp Lys Pro Ile Arg Glu Gln Ala

1310 1315 1320

Glu Asn Ile Ile His Leu Phe Thr Leu Thr Asn Leu Gly Ala Pro

1325 1330 1335

Ala Ala Phe Lys Tyr Phe Asp Thr Thr Ile Asp Arg Lys Arg Tyr

1340 1345 1350

Thr Ser Thr Lys Glu Val Leu Asp Ala Thr Leu Ile His Gln Ser

1355 1360 1365

Ile Thr Gly Leu Tyr Glu Thr Arg Ile Asp Leu Ser Gln Leu Gly

1370 1375 1380

Gly Asp Lys Arg Pro Ala Ala Thr Lys Lys Ala Gly Gln Ala Lys

1385 1390 1395

Lys Lys Lys

1400

<210> 8

<211> 4206

<212> DNA

<213> Artificial

<220>

<223> SpCas9

<400> 8

atggccccaa agaagaagcg gaaggtcggt atccacggtg tcccagcagc catggacaag 60

aagtactcca ttgggctcga tatcggcaca aacagcgtcg gctgggccgt cattacggac 120

gagtacaagg tgccgagcaa aaaattcaaa gttctgggca ataccgatcg ccacagcata 180

aagaagaacc tcattggcgc cctcctgttc gactccgggg agacggccga agccacgcgg 240

ctcaaaagaa cagcacggcg cagatatacc cgcagaaaga atcggatctg ctacctgcag 300

gagatcttta gtaatgagat ggctaaggtg gatgactctt tcttccatag gctggaggag 360

tcctttttgg tggaggagga taaaaagcac gagcgccacc caatctttgg caatatcgtg 420

gacgaggtgg cgtaccatga aaagtaccca accatatatc atctgaggaa gaagcttgta 480

gacagtactg ataaggctga cttgcggttg atctatctcg cgctggcgca tatgatcaaa 540

tttcggggac acttcctcat cgagggggac ctgaacccag acaacagcga tgtcgacaaa 600

ctctttatcc aactggttca gacttacaat cagcttttcg aagagaaccc gatcaacgca 660

tccggagttg acgccaaagc aatcctgagc gctaggctgt ccaaatcccg gcggctcgaa 720

aacctcatcg cacagctccc tggggagaag aagaacggcc tgtttggtaa tcttatcgcc 780

ctgtcactcg ggctgacccc caactttaaa tctaacttcg acctggccga agatgccaag 840

cttcaactga gcaaagacac ctacgatgat gatctcgaca atctgctggc ccagatcggc 900

gaccagtacg cagacctttt tttggcggca aagaacctgt cagacgccat tctgctgagt 960

gatattctgc gagtgaacac ggagatcacc aaagctccgc tgagcgctag tatgatcaag 1020

cgctatgatg agcaccacca agacttgact ttgctgaagg cccttgtcag acagcaactg 1080

cctgagaagt acaaggaaat tttcttcgat cagtctaaaa atggctacgc cggatacatt 1140

gacggcggag caagccagga ggaattttac aaatttatta agcccatctt ggaaaaaatg 1200

gacggcaccg aggagctgct ggtaaagctt aacagagaag atctgttgcg caaacagcgc 1260

actttcgaca atggaagcat cccccaccag attcacctgg gcgaactgca cgctatactc 1320

aggcggcaag aggatttcta cccctttttg aaagataaca gggaaaagat tgagaaaatc 1380

ctcacatttc ggatacccta ctatgtaggc cccctcgccc ggggaaattc cagattcgcg 1440

tggatgactc gcaaatcaga agagaccatc actccctgga acttcgagga agtcgtggat 1500

aagggggcct ctgcccagtc cttcatcgaa aggatgacta actttgataa aaatctgcct 1560

aacgaaaagg tgcttcctaa acactctctg ctgtacgagt acttcacagt ttataacgag 1620

ctcaccaagg tcaaatacgt cacagaaggg atgagaaagc cagcattcct gtctggagag 1680

cagaagaaag ctatcgtgga cctcctcttc aagacgaacc ggaaagttac cgtgaaacag 1740

ctcaaagaag actatttcaa aaagattgaa tgtttcgact ctgttgaaat cagcggagtg 1800

gaggatcgct tcaacgcatc cctgggaacg tatcacgatc tcctgaaaat cattaaagac 1860

aaggacttcc tggacaatga ggagaacgag gacattcttg aggacattgt cctcaccctt 1920

acgttgtttg aagataggga gatgattgaa gaacgcttga aaacttacgc tcatctcttc 1980

gacgacaaag tcatgaaaca gctcaagagg cgccgatata caggatgggg gcggctgtca 2040

agaaaactga tcaatgggat ccgagacaag cagagtggaa agacaatcct ggattttctt 2100

aagtccgatg gatttgccaa ccggaacttc atgcagttga tccatgatga ctctctcacc 2160

tttaaggagg acatccagaa agcacaagtt tctggccagg gggacagtct tcacgagcac 2220

atcgctaatc ttgcaggtag cccagctatc aaaaagggaa tactgcagac cgttaaggtc 2280

gtggatgaac tcgtcaaagt aatgggaagg cataagcccg agaatatcgt tatcgagatg 2340

gcccgagaga accaaactac ccagaaggga cagaagaaca gtagggaaag gatgaagagg 2400

attgaagagg gtataaaaga actggggtcc caaatcctta aggaacaccc agttgaaaac 2460

acccagcttc agaatgagaa gctctacctg tactacctgc agaacggcag ggacatgtac 2520

gtggatcagg aactggacat caatcggctc tccgactacg acgtggatca tatcgtgccc 2580

cagtcttttc tcaaagatga ttctattgat aataaagtgt tgacaagatc cgataaaaat 2640

agagggaaga gtgataacgt cccctcagaa gaagttgtca agaaaatgaa aaattattgg 2700

cggcagctgc tgaacgccaa actgatcaca caacggaagt tcgataatct gactaaggct 2760

gaacgaggtg gcctgtctga gttggataaa gcaggcttca tcaaaaggca gcttgttgag 2820

acacgccaga tcaccaagca cgtggcccaa attctcgatt cacgcatgaa caccaagtac 2880

gatgaaaatg acaaactgat tcgagaggtg aaagttatta ctctgaagtc taagctggtc 2940

tcagatttca gaaaggactt tcagttttat aaggtgagag agatcaacaa ttaccaccat 3000

gcgcatgatg cctacctgaa tgcagtggta ggcactgcac ttatcaaaaa atatcccaag 3060

cttgaatctg aatttgttta cggagactat aaagtgtacg atgttaggaa aatgatcgca 3120

aagtctgagc aggaaatagg caaggccacc gctaagtact tcttttacag caatattatg 3180

aattttttca agaccgagat tacactggcc aatggagaga ttcggaagcg accacttatc 3240

gaaacaaacg gagaaacagg agaaatcgtg tgggacaagg gtagggattt cgcgacagtc 3300

cggaaggtcc tgtccatgcc gcaggtgaac atcgttaaaa agaccgaagt acagaccgga 3360

ggcttctcca aggaaagtat cctcccgaaa aggaacagcg acaagctgat cgcacgcaaa 3420

aaagattggg accccaagaa atacggcgga ttcgattctc ctacagtcgc ttacagtgta 3480

ctggttgtgg ccaaagtgga gaaagggaag tctaaaaaac tcaaaagcgt caaggaactg 3540

ctgggcatca caatcatgga gcgatcaagc ttcgaaaaaa accccatcga ctttctcgag 3600

gcgaaaggat ataaagaggt caaaaaagac ctcatcatta agcttcccaa gtactctctc 3660

tttgagcttg aaaacggccg gaaacgaatg ctcgctagtg cgggcgagct gcagaaaggt 3720

aacgagctgg cactgccctc taaatacgtt aatttcttgt atctggccag ccactatgaa 3780

aagctcaaag ggtctcccga agataatgag cagaagcagc tgttcgtgga acaacacaaa 3840

cactaccttg atgagatcat cgagcaaata agcgaattct ccaaaagagt gatcctcgcc 3900

gacgctaacc tcgataaggt gctttctgct tacaataagc acagggataa gcccatcagg 3960

gagcaggcag aaaacattat ccacttgttt actctgacca acttgggcgc gcctgcagcc 4020

ttcaagtact tcgacaccac catagacaga aagcggtaca cctctacaaa ggaggtcctg 4080

gacgccacac tgattcatca gtcaattacg gggctctatg aaacaagaat cgacctctct 4140

cagctcggtg gagacaagcg tcctgctgct actaagaaag ctggtcaagc taagaaaaag 4200

aaataa 4206

<210> 9

<211> 1400

<212> PRT

<213> Artificial

<220>

<223> Cas9-ΔF916

<400> 9

Met Ala Pro Lys Lys Lys Arg Lys Val Gly Ile His Gly Val Pro Ala

1 5 10 15

Ala Met Asp Lys Lys Tyr Ser Ile Gly Leu Asp Ile Gly Thr Asn Ser

20 25 30

Val Gly Trp Ala Val Ile Thr Asp Glu Tyr Lys Val Pro Ser Lys Lys

35 40 45

Phe Lys Val Leu Gly Asn Thr Asp Arg His Ser Ile Lys Lys Asn Leu

50 55 60

Ile Gly Ala Leu Leu Phe Asp Ser Gly Glu Thr Ala Glu Ala Thr Arg

65 70 75 80

Leu Lys Arg Thr Ala Arg Arg Arg Tyr Thr Arg Arg Lys Asn Arg Ile

85 90 95

Cys Tyr Leu Gln Glu Ile Phe Ser Asn Glu Met Ala Lys Val Asp Asp

100 105 110

Ser Phe Phe His Arg Leu Glu Glu Ser Phe Leu Val Glu Glu Asp Lys

115 120 125

Lys His Glu Arg His Pro Ile Phe Gly Asn Ile Val Asp Glu Val Ala

130 135 140

Tyr His Glu Lys Tyr Pro Thr Ile Tyr His Leu Arg Lys Lys Leu Val

145 150 155 160

Asp Ser Thr Asp Lys Ala Asp Leu Arg Leu Ile Tyr Leu Ala Leu Ala

165 170 175

His Met Ile Lys Phe Arg Gly His Phe Leu Ile Glu Gly Asp Leu Asn

180 185 190

Pro Asp Asn Ser Asp Val Asp Lys Leu Phe Ile Gln Leu Val Gln Thr

195 200 205

Tyr Asn Gln Leu Phe Glu Glu Asn Pro Ile Asn Ala Ser Gly Val Asp

210 215 220

Ala Lys Ala Ile Leu Ser Ala Arg Leu Ser Lys Ser Arg Arg Leu Glu

225 230 235 240

Asn Leu Ile Ala Gln Leu Pro Gly Glu Lys Lys Asn Gly Leu Phe Gly

245 250 255

Asn Leu Ile Ala Leu Ser Leu Gly Leu Thr Pro Asn Phe Lys Ser Asn

260 265 270

Phe Asp Leu Ala Glu Asp Ala Lys Leu Gln Leu Ser Lys Asp Thr Tyr

275 280 285

Asp Asp Asp Leu Asp Asn Leu Leu Ala Gln Ile Gly Asp Gln Tyr Ala

290 295 300

Asp Leu Phe Leu Ala Ala Lys Asn Leu Ser Asp Ala Ile Leu Leu Ser

305 310 315 320

Asp Ile Leu Arg Val Asn Thr Glu Ile Thr Lys Ala Pro Leu Ser Ala

325 330 335

Ser Met Ile Lys Arg Tyr Asp Glu His His Gln Asp Leu Thr Leu Leu

340 345 350

Lys Ala Leu Val Arg Gln Gln Leu Pro Glu Lys Tyr Lys Glu Ile Phe

355 360 365

Phe Asp Gln Ser Lys Asn Gly Tyr Ala Gly Tyr Ile Asp Gly Gly Ala

370 375 380

Ser Gln Glu Glu Phe Tyr Lys Phe Ile Lys Pro Ile Leu Glu Lys Met

385 390 395 400

Asp Gly Thr Glu Glu Leu Leu Val Lys Leu Asn Arg Glu Asp Leu Leu

405 410 415

Arg Lys Gln Arg Thr Phe Asp Asn Gly Ser Ile Pro His Gln Ile His

420 425 430

Leu Gly Glu Leu His Ala Ile Leu Arg Arg Gln Glu Asp Phe Tyr Pro

435 440 445

Phe Leu Lys Asp Asn Arg Glu Lys Ile Glu Lys Ile Leu Thr Phe Arg

450 455 460

Ile Pro Tyr Tyr Val Gly Pro Leu Ala Arg Gly Asn Ser Arg Phe Ala

465 470 475 480

Trp Met Thr Arg Lys Ser Glu Glu Thr Ile Thr Pro Trp Asn Phe Glu

485 490 495

Glu Val Val Asp Lys Gly Ala Ser Ala Gln Ser Phe Ile Glu Arg Met

500 505 510

Thr Asn Phe Asp Lys Asn Leu Pro Asn Glu Lys Val Leu Pro Lys His

515 520 525

Ser Leu Leu Tyr Glu Tyr Phe Thr Val Tyr Asn Glu Leu Thr Lys Val

530 535 540

Lys Tyr Val Thr Glu Gly Met Arg Lys Pro Ala Phe Leu Ser Gly Glu

545 550 555 560

Gln Lys Lys Ala Ile Val Asp Leu Leu Phe Lys Thr Asn Arg Lys Val

565 570 575

Thr Val Lys Gln Leu Lys Glu Asp Tyr Phe Lys Lys Ile Glu Cys Phe

580 585 590

Asp Ser Val Glu Ile Ser Gly Val Glu Asp Arg Phe Asn Ala Ser Leu

595 600 605

Gly Thr Tyr His Asp Leu Leu Lys Ile Ile Lys Asp Lys Asp Phe Leu

610 615 620

Asp Asn Glu Glu Asn Glu Asp Ile Leu Glu Asp Ile Val Leu Thr Leu

625 630 635 640

Thr Leu Phe Glu Asp Arg Glu Met Ile Glu Glu Arg Leu Lys Thr Tyr

645 650 655

Ala His Leu Phe Asp Asp Lys Val Met Lys Gln Leu Lys Arg Arg Arg

660 665 670

Tyr Thr Gly Trp Gly Arg Leu Ser Arg Lys Leu Ile Asn Gly Ile Arg

675 680 685

Asp Lys Gln Ser Gly Lys Thr Ile Leu Asp Phe Leu Lys Ser Asp Gly

690 695 700

Phe Ala Asn Arg Asn Phe Met Gln Leu Ile His Asp Asp Ser Leu Thr

705 710 715 720

Phe Lys Glu Asp Ile Gln Lys Ala Gln Val Ser Gly Gln Gly Asp Ser

725 730 735

Leu His Glu His Ile Ala Asn Leu Ala Gly Ser Pro Ala Ile Lys Lys

740 745 750

Gly Ile Leu Gln Thr Val Lys Val Val Asp Glu Leu Val Lys Val Met

755 760 765

Gly Arg His Lys Pro Glu Asn Ile Val Ile Glu Met Ala Arg Glu Asn

770 775 780

Gln Thr Thr Gln Lys Gly Gln Lys Asn Ser Arg Glu Arg Met Lys Arg

785 790 795 800

Ile Glu Glu Gly Ile Lys Glu Leu Gly Ser Gln Ile Leu Lys Glu His

805 810 815

Pro Val Glu Asn Thr Gln Leu Gln Asn Glu Lys Leu Tyr Leu Tyr Tyr

820 825 830

Leu Gln Asn Gly Arg Asp Met Tyr Val Asp Gln Glu Leu Asp Ile Asn

835 840 845

Arg Leu Ser Asp Tyr Asp Val Asp His Ile Val Pro Gln Ser Phe Leu

850 855 860

Lys Asp Asp Ser Ile Asp Asn Lys Val Leu Thr Arg Ser Asp Lys Asn

865 870 875 880

Arg Gly Lys Ser Asp Asn Val Pro Ser Glu Glu Val Val Lys Lys Met

885 890 895

Lys Asn Tyr Trp Arg Gln Leu Leu Asn Ala Lys Leu Ile Thr Gln Arg

900 905 910

Lys Phe Asp Asn Leu Thr Lys Ala Glu Arg Gly Gly Leu Ser Glu Leu

915 920 925

Asp Lys Ala Gly Ile Lys Arg Gln Leu Val Glu Thr Arg Gln Ile Thr

930 935 940

Lys His Val Ala Gln Ile Leu Asp Ser Arg Met Asn Thr Lys Tyr Asp

945 950 955 960

Glu Asn Asp Lys Leu Ile Arg Glu Val Lys Val Ile Thr Leu Lys Ser

965 970 975

Lys Leu Val Ser Asp Phe Arg Lys Asp Phe Gln Phe Tyr Lys Val Arg

980 985 990

Glu Ile Asn Asn Tyr His His Ala His Asp Ala Tyr Leu Asn Ala Val

995 1000 1005

Val Gly Thr Ala Leu Ile Lys Lys Tyr Pro Lys Leu Glu Ser Glu

1010 1015 1020

Phe Val Tyr Gly Asp Tyr Lys Val Tyr Asp Val Arg Lys Met Ile

1025 1030 1035

Ala Lys Ser Glu Gln Glu Ile Gly Lys Ala Thr Ala Lys Tyr Phe

1040 1045 1050

Phe Tyr Ser Asn Ile Met Asn Phe Phe Lys Thr Glu Ile Thr Leu

1055 1060 1065

Ala Asn Gly Glu Ile Arg Lys Arg Pro Leu Ile Glu Thr Asn Gly

1070 1075 1080

Glu Thr Gly Glu Ile Val Trp Asp Lys Gly Arg Asp Phe Ala Thr

1085 1090 1095

Val Arg Lys Val Leu Ser Met Pro Gln Val Asn Ile Val Lys Lys

1100 1105 1110

Thr Glu Val Gln Thr Gly Gly Phe Ser Lys Glu Ser Ile Leu Pro

1115 1120 1125

Lys Arg Asn Ser Asp Lys Leu Ile Ala Arg Lys Lys Asp Trp Asp

1130 1135 1140

Pro Lys Lys Tyr Gly Gly Phe Asp Ser Pro Thr Val Ala Tyr Ser

1145 1150 1155

Val Leu Val Val Ala Lys Val Glu Lys Gly Lys Ser Lys Lys Leu

1160 1165 1170

Lys Ser Val Lys Glu Leu Leu Gly Ile Thr Ile Met Glu Arg Ser

1175 1180 1185

Ser Phe Glu Lys Asn Pro Ile Asp Phe Leu Glu Ala Lys Gly Tyr

1190 1195 1200

Lys Glu Val Lys Lys Asp Leu Ile Ile Lys Leu Pro Lys Tyr Ser

1205 1210 1215

Leu Phe Glu Leu Glu Asn Gly Arg Lys Arg Met Leu Ala Ser Ala

1220 1225 1230

Gly Glu Leu Gln Lys Gly Asn Glu Leu Ala Leu Pro Ser Lys Tyr

1235 1240 1245

Val Asn Phe Leu Tyr Leu Ala Ser His Tyr Glu Lys Leu Lys Gly

1250 1255 1260

Ser Pro Glu Asp Asn Glu Gln Lys Gln Leu Phe Val Glu Gln His

1265 1270 1275

Lys His Tyr Leu Asp Glu Ile Ile Glu Gln Ile Ser Glu Phe Ser

1280 1285 1290

Lys Arg Val Ile Leu Ala Asp Ala Asn Leu Asp Lys Val Leu Ser

1295 1300 1305

Ala Tyr Asn Lys His Arg Asp Lys Pro Ile Arg Glu Gln Ala Glu

1310 1315 1320

Asn Ile Ile His Leu Phe Thr Leu Thr Asn Leu Gly Ala Pro Ala

1325 1330 1335

Ala Phe Lys Tyr Phe Asp Thr Thr Ile Asp Arg Lys Arg Tyr Thr

1340 1345 1350

Ser Thr Lys Glu Val Leu Asp Ala Thr Leu Ile His Gln Ser Ile

1355 1360 1365

Thr Gly Leu Tyr Glu Thr Arg Ile Asp Leu Ser Gln Leu Gly Gly

1370 1375 1380

Asp Lys Arg Pro Ala Ala Thr Lys Lys Ala Gly Gln Ala Lys Lys

1385 1390 1395

Lys Lys

1400

<210> 10

<211> 4203

<212> DNA

<213> Artificial

<220>

<223> Cas9-ΔF916

<400> 10

atggccccaa agaagaagcg gaaggtcggt atccacggtg tcccagcagc catggacaag 60

aagtactcca ttgggctcga tatcggcaca aacagcgtcg gctgggccgt cattacggac 120

gagtacaagg tgccgagcaa aaaattcaaa gttctgggca ataccgatcg ccacagcata 180

aagaagaacc tcattggcgc cctcctgttc gactccgggg agacggccga agccacgcgg 240

ctcaaaagaa cagcacggcg cagatatacc cgcagaaaga atcggatctg ctacctgcag 300

gagatcttta gtaatgagat ggctaaggtg gatgactctt tcttccatag gctggaggag 360

tcctttttgg tggaggagga taaaaagcac gagcgccacc caatctttgg caatatcgtg 420

gacgaggtgg cgtaccatga aaagtaccca accatatatc atctgaggaa gaagcttgta 480

gacagtactg ataaggctga cttgcggttg atctatctcg cgctggcgca tatgatcaaa 540

tttcggggac acttcctcat cgagggggac ctgaacccag acaacagcga tgtcgacaaa 600

ctctttatcc aactggttca gacttacaat cagcttttcg aagagaaccc gatcaacgca 660

tccggagttg acgccaaagc aatcctgagc gctaggctgt ccaaatcccg gcggctcgaa 720

aacctcatcg cacagctccc tggggagaag aagaacggcc tgtttggtaa tcttatcgcc 780

ctgtcactcg ggctgacccc caactttaaa tctaacttcg acctggccga agatgccaag 840

cttcaactga gcaaagacac ctacgatgat gatctcgaca atctgctggc ccagatcggc 900

gaccagtacg cagacctttt tttggcggca aagaacctgt cagacgccat tctgctgagt 960

gatattctgc gagtgaacac ggagatcacc aaagctccgc tgagcgctag tatgatcaag 1020

cgctatgatg agcaccacca agacttgact ttgctgaagg cccttgtcag acagcaactg 1080

cctgagaagt acaaggaaat tttcttcgat cagtctaaaa atggctacgc cggatacatt 1140

gacggcggag caagccagga ggaattttac aaatttatta agcccatctt ggaaaaaatg 1200

gacggcaccg aggagctgct ggtaaagctt aacagagaag atctgttgcg caaacagcgc 1260

actttcgaca atggaagcat cccccaccag attcacctgg gcgaactgca cgctatactc 1320

aggcggcaag aggatttcta cccctttttg aaagataaca gggaaaagat tgagaaaatc 1380

ctcacatttc ggatacccta ctatgtaggc cccctcgccc ggggaaattc cagattcgcg 1440

tggatgactc gcaaatcaga agagaccatc actccctgga acttcgagga agtcgtggat 1500

aagggggcct ctgcccagtc cttcatcgaa aggatgacta actttgataa aaatctgcct 1560

aacgaaaagg tgcttcctaa acactctctg ctgtacgagt acttcacagt ttataacgag 1620

ctcaccaagg tcaaatacgt cacagaaggg atgagaaagc cagcattcct gtctggagag 1680

cagaagaaag ctatcgtgga cctcctcttc aagacgaacc ggaaagttac cgtgaaacag 1740

ctcaaagaag actatttcaa aaagattgaa tgtttcgact ctgttgaaat cagcggagtg 1800

gaggatcgct tcaacgcatc cctgggaacg tatcacgatc tcctgaaaat cattaaagac 1860

aaggacttcc tggacaatga ggagaacgag gacattcttg aggacattgt cctcaccctt 1920

acgttgtttg aagataggga gatgattgaa gaacgcttga aaacttacgc tcatctcttc 1980

gacgacaaag tcatgaaaca gctcaagagg cgccgatata caggatgggg gcggctgtca 2040

agaaaactga tcaatgggat ccgagacaag cagagtggaa agacaatcct ggattttctt 2100

aagtccgatg gatttgccaa ccggaacttc atgcagttga tccatgatga ctctctcacc 2160

tttaaggagg acatccagaa agcacaagtt tctggccagg gggacagtct tcacgagcac 2220

atcgctaatc ttgcaggtag cccagctatc aaaaagggaa tactgcagac cgttaaggtc 2280

gtggatgaac tcgtcaaagt aatgggaagg cataagcccg agaatatcgt tatcgagatg 2340

gcccgagaga accaaactac ccagaaggga cagaagaaca gtagggaaag gatgaagagg 2400

attgaagagg gtataaaaga actggggtcc caaatcctta aggaacaccc agttgaaaac 2460

acccagcttc agaatgagaa gctctacctg tactacctgc agaacggcag ggacatgtac 2520

gtggatcagg aactggacat caatcggctc tccgactacg acgtggatca tatcgtgccc 2580

cagtcttttc tcaaagatga ttctattgat aataaagtgt tgacaagatc cgataaaaat 2640

agagggaaga gtgataacgt cccctcagaa gaagttgtca agaaaatgaa aaattattgg 2700

cggcagctgc tgaacgccaa actgatcaca caacggaagt tcgataatct gactaaggct 2760

gaacgaggtg gcctgtctga gttggataaa gcaggcatca aaaggcagct tgttgagaca 2820

cgccagatca ccaagcacgt ggcccaaatt ctcgattcac gcatgaacac caagtacgat 2880

gaaaatgaca aactgattcg agaggtgaaa gttattactc tgaagtctaa gctggtctca 2940

gatttcagaa aggactttca gttttataag gtgagagaga tcaacaatta ccaccatgcg 3000

catgatgcct acctgaatgc agtggtaggc actgcactta tcaaaaaata tcccaagctt 3060

gaatctgaat ttgtttacgg agactataaa gtgtacgatg ttaggaaaat gatcgcaaag 3120

tctgagcagg aaataggcaa ggccaccgct aagtacttct tttacagcaa tattatgaat 3180

tttttcaaga ccgagattac actggccaat ggagagattc ggaagcgacc acttatcgaa 3240

acaaacggag aaacaggaga aatcgtgtgg gacaagggta gggatttcgc gacagtccgg 3300

aaggtcctgt ccatgccgca ggtgaacatc gttaaaaaga ccgaagtaca gaccggaggc 3360

ttctccaagg aaagtatcct cccgaaaagg aacagcgaca agctgatcgc acgcaaaaaa 3420

gattgggacc ccaagaaata cggcggattc gattctccta cagtcgctta cagtgtactg 3480

gttgtggcca aagtggagaa agggaagtct aaaaaactca aaagcgtcaa ggaactgctg 3540

ggcatcacaa tcatggagcg atcaagcttc gaaaaaaacc ccatcgactt tctcgaggcg 3600

aaaggatata aagaggtcaa aaaagacctc atcattaagc ttcccaagta ctctctcttt 3660

gagcttgaaa acggccggaa acgaatgctc gctagtgcgg gcgagctgca gaaaggtaac 3720

gagctggcac tgccctctaa atacgttaat ttcttgtatc tggccagcca ctatgaaaag 3780

ctcaaagggt ctcccgaaga taatgagcag aagcagctgt tcgtggaaca acacaaacac 3840

taccttgatg agatcatcga gcaaataagc gaattctcca aaagagtgat cctcgccgac 3900

gctaacctcg ataaggtgct ttctgcttac aataagcaca gggataagcc catcagggag 3960

caggcagaaa acattatcca cttgtttact ctgaccaact tgggcgcgcc tgcagccttc 4020

aagtacttcg acaccaccat agacagaaag cggtacacct ctacaaagga ggtcctggac 4080

gccacactga ttcatcagtc aattacgggg ctctatgaaa caagaatcga cctctctcag 4140

ctcggtggag acaagcgtcc tgctgctact aagaaagctg gtcaagctaa gaaaaagaaa 4200

taa 4203

<210> 11

<211> 20

<212> DNA

<213> Artificial

<220>

<223> β-globin RE2sgRNA1

<400> 11

acccaatgac ctcaggctgt 20

<210> 12

<211> 20

<212> DNA

<213> Artificial

<220>

<223> β-globin RE2sgRNA2

<400> 12

tcacttgtta gcggcatctg 20

<210> 13

<211> 19

<212> DNA

<213> Artificial

<220>

<223> Cas9-ΔF916-F

<400> 13

atcaaaaggc agcttgttg 19

<210> 14

<211> 18

<212> DNA

<213> Artificial

<220>

<223> Cas9-ΔF916-R

<400> 14

gcctgcttta tccaactc 18

<210> 15

<211> 86

<212> DNA

<213> Artificial

<220>

<223> Hiseq-RRM-1F3

<400> 15

aatgatacgg cgaccaccga gatctacact ctttccctac acgacgctct tccgatctat 60

atggcatcct agccttaaga aactag 86

<210> 16

<211> 81

<212> DNA

<213> Artificial

<220>

<223> Hiseq-RRM-1R2

<400> 16

aatgatacgg cgaccaccga gatctacact ctttccctac acgacgctct tccgatctta 60

cgacgcagga gccgtatcat g 81

<210> 17

<211> 89

<212> DNA

<213> Artificial

<220>

<223> Hiseq-RRM-3F2

<400> 17

caagcagaag acggcatacg agataagcta gtgactggag ttcagacgtg tgctcttccg 60

atctatagca atgaaatctt gaaggagtg 89

<210> 18

<211> 85

<212> DNA

<213> Artificial

<220>

<223> Hiseq-RRM-3R2

<400> 18

caagcagaag acggcatacg agattcaagt gtgactggag ttcagacgtg tgctcttccg 60

atctgcacag ccctgctcta ttacg 85

<210> 19

<211> 21

<212> DNA

<213> Artificial

<220>

<223> β-globin RE1sgRNA1

<400> 19

gattgttgtt gccttggagt g 21

<210> 20

<211> 21

<212> DNA

<213> Artificial

<220>

<223> β-globin RE1sgRNA2

<400> 20

gctggtcccc tggtaacctg g 21

<210> 21

<211> 24

<212> DNA

<213> Artificial

<220>

<223> β-globin RE1sgRNA1F

<400> 21

accgattgtt gttgccttgg agtg 24

<210> 22

<211> 24

<212> DNA

<213> Artificial

<220>

<223> β-globin re1sgrna1r

<400> 22

aaaccactcc aaggcaacaa caat 24

<210> 23

<211> 24

<212> DNA

<213> Artificial

<220>

<223> β-globin RE1sgRNA2F

<400> 23

accgctggtc ccctggtaac ctgg 24

<210> 24

<211> 24

<212> DNA

<213> Artificial

<220>

<223> β-globin RE1sgRNA2R

<400> 24

aaacccaggt taccagggga ccag 24

<210> 25

<211> 81

<212> DNA

<213> Artificial

<220>

<223> Hiseq-hSTM-aF1

<400> 25

aatgatacgg cgaccaccga gatctacact ctttccctac acgacgctct tccgatcttg 60

cttagagcca ggactaattg c 81

<210> 26

<211> 83

<212> DNA

<213> Artificial

<220>

<223> Hiseq-hSTM-aR2

<400> 26

aatgatacgg cgaccaccga gatctacact ctttccctac acgacgctct tccgatcttg 60

ggtgtagaaa tgagcaaata agt 83

<210> 27

<211> 91

<212> DNA

<213> Artificial

<220>

<223> Hiseq-hSTM-2F

<400> 27

caagcagaag acggcatacg agatgatcgt gtgactggag ttcagacgtg tgctcttccg 60

atctagattg agttctgttt gtttcatcta c 91

<210> 28

<211> 85

<212> DNA

<213> Artificial

<220>

<223> Hiseq-hSTM-2R

<400> 28

caagcagaag acggcatacg agatagtcaa gtgactggag ttcagacgtg tgctcttccg 60

atctcagctc tgcctgaaag gagtc 85

Claims (8)

1.一种Cas9核酸酶用于制备CRISPR/Cas9系统的用途，所述Cas9核酸酶的氨基酸序列如SEQ ID NO.9所示，所述CRISPR/Cas9系统具有针对DNA双链进行切割产生突出断裂末端，通过细胞自身修复系统，以补平连接的方式加入与突出断裂末端互补的碱基功能，所述CRISPR/Cas9系统可用于基因组DNA片段编辑。

2.根据权利要求1所述的用途，其特征在于，所述Cas9核酸酶与野生型Cas9核酸酶相比，对目的基因组DNA片段进行切割时产生的突出断裂末端与钝断裂末端的比例不同。

3.根据权利要求2所述的用途，其特征在于，所述野生型Cas9核酸酶为SpCas9。

4.根据权利要求3所述的用途，其特征在于，所述野生型Cas9核酸酶的氨基酸序列如SEQ ID NO.7所示。

5.根据权利要求1所述的用途，其特征在于，所述编辑包括单位点编辑或多位点编辑，所述多位点编辑的编辑位点数为两个及以上。

6.根据权利要求1所述的用途，其特征在于，所述编辑的方式包括突变、删除、反转或倒位、重复、易位或插入。

7.一种基因组DNA片段单位点编辑方法，利用CRISPR/Cas9系统，采用如权利要求1～5中任一项所述的Cas9核酸酶对DNA双链进行切割产生突出断裂末端，通过细胞自身修复系统，以补平连接的方式加入与突出断裂末端互补的碱基。

8.根据权利要求7所述的基因组DNA片段单位点编辑方法，其特征在于，所述方法可以改变单位点编辑时碱基突变的特征。

Images
