Abstract

一种LED台灯，该台灯包括灯罩、LED光源与散热罩，灯罩与散热罩的上表面形成钝角，LED光源设置在灯罩与散热罩的交接处，其内部至少设置有一根LED灯条，灯罩的内侧面上设置有斜导光板，斜导光板的一端与散热罩的上表面相接触，另一端与水平导光板相连接，水平导光板的另一端与散热罩的下表面相接触，斜导光板与水平导光板之间的夹角为锐角，斜导光板上设置有均匀排列的凸点，且斜导光板与水平导光板的制造材料可为透明的有机玻璃。本发明不仅操作方便，而且照明柔和、对视力无伤害。

Description

一种LED台灯
技术领域
本发明涉及一种台灯，尤其涉及一种LED台灯，具体适用于工作台、书桌或床头照明。
背景技术
目前使用的台灯主要包括传统台灯与LED台灯，其中传统台灯的能耗较大、闪烁频繁，不符合世界节能与健康的主题，而现有的LED台灯，剔去华丽的造型，大多数是直接利用的点光源模组发光，容易产生眩光。
中国专利授权公告号为CN2924285Y，授权公告日为2007年7月18日的实用新型公开了一种LED台灯，该种LED台灯主要由内含有LED光源的灯罩、支架、底座所组成，灯罩另增设足以罩住LED光源的具有光均匀化效果的透镜体，透镜体包含入光镜面以及出光镜面，入光镜面与出光镜面系分别设于透镜体的相对两端，入光镜面是凸透镜面，而出光镜面上则分布有数个配光镜，且这些配光镜并排列形成镜面群，借由这些配光镜的作用，使经过出光镜面其镜面外围区域的光线，也可经过配光而能散布照射。虽然该实用新型发出的光源较为均匀、散热效果较好，但是该灯照明不柔和，其眩光对视力伤害较重。
发明内容
本发明的目的是克服现有技术中存在的LED台灯照明不柔和、眩光对视力伤害较重的缺陷与问题，提供一种照明柔和、对视力无伤害的LED台灯。
为实现以上目的，本发明的技术解决方案是：一种LED台灯，该台灯包括灯罩、LED光源与散热罩，所述灯罩与散热罩固定连接，所述灯罩为片状结构，灯罩与散热罩的上表面形成的夹角为钝角，所述LED光源设置在灯罩与散热罩的交接处，LED光源的背部与散热罩固定接触，且LED光源中至少设置有一根LED灯条。
所述灯罩的内侧面上设置有斜导光板，斜导光板的一端与散热罩的上表面相接触，另一端与水平导光板相连接，水平导光板的另一端与散热罩的下表面相接触，斜导光板与水平导光板之间的夹角为锐角。
所述灯罩与散热罩的上表面形成的夹角范围为120度-160度。
所述LED光源中设置的LED灯条为两个发光颜色相异的灯条。
所述斜导光板上设置有均匀排列的凸点。
所述凸点为球形，且依点阵形、花形或发散形均匀排列。
所述斜导光板与水平导光板的制造材料为透明的有机玻璃。
所述灯罩与散热罩的上表面形成的夹角为150度。
与现有技术相比，本发明的有益效果为：
1.由于本发明一种LED台灯中灯罩与散热罩的上表面形成的夹角为钝角，灯罩上设置有斜导光板，斜导光板上连接有水平导光板，且斜导光板与水平导光板均为透明的有机玻璃材料制造，使用时，LED台灯发出的光并不是由LED灯条直接发出，而是将其发出的光在斜导光板与水平导光板之间经过反射与折射后再发出，此时的灯光较柔和，无眩光。因此本发明照明柔和。
2.由于本发明一种LED台灯中的LED灯条至少为一根，可以通过控制按钮调整每根灯条的亮度，而且还可在斜导光板上设置圆形凸点以增强折射与散射效果，使得灯光更加柔和，不伤害眼睛。因此本发明光度可调、对视力无伤害。
附图说明

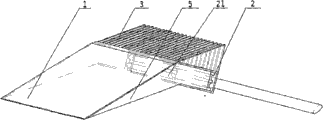

图1是本发明的结构示意图。
图2是本发明中斜导光板的结构示意图。
图中：灯罩1，LED光源2，LED灯条21，散热罩3，斜导光板4，凸点41，水平导光板5。
具体实施方式
以下结合附图说明和具体实施方式对本发明作进一步详细的说明
参见图1-图2，一种LED台灯，该台灯包括灯罩1、LED光源2与散热罩3，所述灯罩1与散热罩3固定连接，所述灯罩1为片状结构，灯罩1与散热罩3的上表面形成的夹角为钝角，所述LED光源2设置在灯罩1与散热罩3的交接处，LED光源2的背部与散热罩3固定接触，且LED光源2中至少设置有一根LED灯条21。
所述灯罩1的内侧面上设置有斜导光板4，斜导光板4的一端与散热罩3的上表面相接触，另一端与水平导光板5相连接，水平导光板5的另一端与散热罩3的下表面相接触，斜导光板4与水平导光板5之间的夹角为锐角。
所述灯罩1与散热罩3的上表面形成的夹角范围为120度-160度。
所述LED光源2中设置的LED灯条21为两个发光颜色相异的灯条。
所述斜导光板4上设置有均匀排列的凸点41。
所述凸点41为球形，且依点阵形、花形或发散形均匀排列。
所述斜导光板4与水平导光板5的制造材料为透明的有机玻璃。
所述灯罩1与散热罩3的上表面形成的夹角为150度。
使用时，在接通电源后，LED光源2中设置的LED灯条21开始发光，此时，可通过调整按钮对每个LED灯条21的光亮进行调整，随后，由LED灯条21发出的光在经过斜导光板4、凸点41与水平导光板5的反射、折射与散射后才照射出去，此时的灯光很柔和，且不产生眩光。因此本发明照明柔和、对视力无伤害。

Claims (8)

1.一种LED台灯，该台灯包括灯罩(1)、LED光源(2)与散热罩(3)，所述灯罩(1)与散热罩(3)固定连接，其特征在于：所述灯罩(1)为片状结构，灯罩(1)与散热罩(3)的上表面形成的夹角为钝角，所述LED光源(2)设置在灯罩(1)与散热罩(3)的交接处，LED光源(2)的背部与散热罩(3)固定接触，且LED光源(2)中至少设置有一根LED灯条(21)。
2.根据权利要求1所述的一种LED台灯，其特征在于：所述灯罩(1)的内侧面上设置有斜导光板(4)，斜导光板(4)的一端与散热罩(3)的上表面相接触，另一端与水平导光板(5)相连接，水平导光板(5)的另一端与散热罩(3)的下表面相接触，斜导光板(4)与水平导光板(5)之间的夹角为锐角。
3.根据权利要求1或2所述的一种LED台灯，其特征在于：所述灯罩(1)与散热罩(3)的上表面形成的夹角范围为120度-160度。
4.根据权利要求1或2所述的一种LED台灯，其特征在于：所述LED光源(2)中设置的LED灯条(21)为两个发光颜色相异的灯条。
5.根据权利要求2所述的一种LED台灯，其特征在于：所述斜导光板(4)上设置有均匀排列的凸点(41)。
6.根据权利要求5所述的一种LED台灯，其特征在于：所述凸点(41)为球形，且依点阵形、花形或发散形均匀排列。
7.根据权利要求2或5所述的一种LED台灯，其特征在于：所述斜导光板(4)与水平导光板(5)的制造材料为透明的有机玻璃。
8.根据权利要求3所述的一种LED台灯，其特征在于：所述灯罩(1)与散热罩(3)的上表面形成的夹角为150度。
