Abstract
本发明公开了一种气液两相流体分配器，其主管路设计为环形通道，在管路上布置有四通进行气液分离，并在管路内装筛管，下部设计了对应的环形液体联箱，并与气路支管用一根连通管相连，从液体联箱中引出若干液相支路，与气路混合，该液相支路上安装有流量计和调节阀，用来测量和调节液相流量，将流入管道的气液两相流体先分离成单相气体和单相液体，单相气、液分别分成若干支路流动，然后再重新混合，使每条支路得到的气液两相流体混合物干度与主管入口干度一致，从而实现了气液两相流体的高效等干度分配，显著增加了入口流量与干度的适应范围。
Description
技术领域
本发明涉及一种流体分配器，特别涉及一种气液两相流体分配器。
背景技术
在石油、化工和能源动力等工程领域中常需要将气液两相流体分配到两个或多个支路中，在分配过程中总希望各支路出口的两相流体具有相同的气液比例，即按等干度原则进行两相流体的分配。因此，需要一种装置用于两相流流体在各支路分配的控制与测量。
目前国内外所用的分配器主要有放射型分配器、Texaco公司的Splitigator分配器等。放射型分配器原理是，分配支管在几何分布上呈放射形排列，每一支管在分配器内的位置完全对称，分配集箱垂直放置，当两相流流入集箱内，由于结构对称，则进入各分配支管的机会基本均等，从而可获得比较好的分配结果。专利CN101097104A正是利用这一原理公开了一种气液两相流体的均匀分配的解决办法；Texaco公司的Splitigator分配器的原理与放射型分配器的原理截然相反，它利用普通分配元件的相分离现象，由三通或四通将气水混合流动分离成气和水，然后再重新组合达到等干度分配的目的。同时，美国专利US5250104、US5415195等也是利用这一原理对相分离的问题公开了各种解决的办法。在此基础上，美国专利US6250131进一步完善了分配器的结构，增加了可自动调整各支管内的干度与主管干度一致的方法。但这种方法存在一个明显的问题，这就是未考虑流体在主管道内的流型对分离效率的影响，因而在主管道环状流时，通过普通的三通显然难以较好地把两相流分离成单独的气相与液相分开流动，而由于流速较高时的夹带作用，使气相管路内进入部分水，这部分水的流量越大，对分配效果的影响也就越大。
综上所述，现阶段的分配装置存在以下一些问题：放射型分配器直接对两相流体进行分配的方法已经无法满足需要；而分相式分配器在两相流体进入分配元件后无法有效的分配成单相流体。因而现有技术只能适应很小的流体流速范围。
发明内容
针对上述现有技术存在的缺陷和不足，本发明的目的在于提出一种气液两相流体分配器，这种分配器利用单向流体容易均匀分配的特点，先将进入分配器的气液两相流体利用筛管和四通分离成气相与液相，并分别进入气相支路和液相联箱进行单相分配，气相支路的顶端水平管与液相联箱之间用一条管路导通，这条管路使气相支路中沉积下的液滴汇集流入液相联箱，同时使液相携带进入液相联箱的气泡通过这条管路进入气相支路。液相支路的一端与液相联箱底部连通，从而保证只有液相进入液相支路；气相与液相通过气相支路与液相联箱分别进行单相分配后，各支气路通过流量计计量，各支液路通过流量计计量与调节阀调节后，气液两相各支路分别进行混合流出，从而实现了对气液两相流体进行等干度分配与测量。
为了实现上述目的，本发明采用的技术方案是：
一种气液两相流体分配器，在主管道1的下游设有至少一个四通4及与四通4相连的气相管路19；气相管路19由上升段6、高水平段7、下降段21及低水平段8构成；在四通4的下部设有液体联箱16及与液体联箱16相连通的下支管20；液体联箱16与每条气相管路19的低水平段8通过液相管路15连通；每条气相管路19对应一条液相管路15，并同在一个竖直平面上；所述四通4对称布置在一个环行通道3两侧；所述主管道1与环行通道3中部的一个三通2相连接；所述液体联箱16是一个环行联箱；液体联箱16与每条气相管路19的高水平段7分别通过竖直连通管9相连；所述液相管路15的一端与液体联箱16下部相连通；所述气相管路19的低水平段8位置低于环行通道3所在平面位置；所述环行通道3两侧内部设有同轴筛管17；筛管17与所述四通4的上支管5相连通；所述气相支路19、液相支路15与输出管18通过三通10相连通。
所述气相管路19的管径小于四通4上支管5的管径；在每条气相管路19的下降段21下部设有气相流量计11。
在每条液相管路15竖直段上部设有调节阀13及在调节阀13下部设有液相流量计14。
所述输出管18上设有调节阀12。
所述筛管17上的小孔22为圆形或长方形等其他形状。
所述筛管17上的小孔22均匀或不均匀分布在筛管17上。
本发明与国内外现有技术相比具有以下特点：
一、分配器主管路为环形通道，因此避免了进入管路的气液两相流体速度发生突变而产生的两相混合强化，提高了两相的分离效率。
二、分配器主管路中加入筛管，使分配器适用的流速范围更大，对各种流型都有良好的适应效果。
三、由分配器液相联箱底部连通液相支路，使液相支路中没有气泡进入，保证了分配器的高质量运行。
四、分配器主管路中四通上升段为变径管，先粗后细，不但使进入其中的水滴进一步分离，也节约了材料。
本发明可适用于空气-水两相流等各种常温流体的分配，同时可适用于蒸汽-水等加热流体的分配和制冷工质的分配，可广泛应用于石油化工、核电等领域中。
附图说明
图1是本发明实施例1的部分剖视立体结构示意图。
图2是本发明实施例2的部分剖视立体结构示意图。
图3是本发明主管路筛管与四通连接示意图。

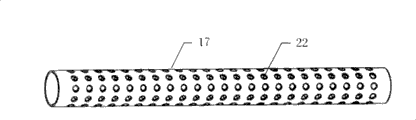

图4是筛管结构示意图。
具体实施方式
以下结合附图和具体实施例对本发明做进一步详细说明。
参见图1，本发明的气液两相流体分配器，包括上部的环形通道3、下部的环形液相联箱16以及至少一组各自处于同一平面上的气相支路19与液相支路15，环形通道3在其入口的两侧对称安装至少一个四通4，每个四通4的上支管5连接气相支路19，下支管20与环形液相联箱16相连接；气相支路19的高水平段7与环形液相联箱16通过一条竖直连通管9相连通；液相支路15的一端与环形液相联箱16的底部连通，另一端与气相支路19的低水平段8及输出管18通过三通10相连通；气相支路19的下降段21下部安装有气相流量计11；液相支路15的竖直段上部设有调节阀13及在调节阀13下部设有液相流量计14；所述气相支路19、液相支路15与输出管18通过三通10相连通；输出管18上设有调节阀12。在布置上，输出管18的位置低于环行通道3所在平面位置。同时，环形通道3的入口两侧通道内部都装有筛管17。
筛管17与四通4的连接方式如图3所示，筛管17位于环形通道3的内部，并与环形通道3同轴布置；筛管17的外径小于环形通道3的内径；筛管17与四通4的上支管5相连通，环行通道3与四通4的上支管5壁密封配合相连，这样只有筛管17内部的流体进入四通4的上支管5。
参见图4，筛管17是由一根长度大于前端四通与后端四通之间距离的圆管制成，其表面分布小孔22，小孔22根据需要可以为圆形、长方形或其他形状；小孔22可以为相同大小或大小不一，在管路上的布置形式可以均匀或不均匀。
参见图1，气液两相流体流经主管道1与三通2进入环行通道3，流型为分层流、环状流、波状分层流或者弹状流。流体经过环行通道3内的筛管17，基本上只有气相或气相携带少量液滴从四通4的上支管5中流过进入气相支路19，而液相或者液相携带少量气泡则从四通4的下支管20进入环形液相联箱16。气相支路19中气相携带的少量液滴在气相支路19的高水平段7内沉积，通过竖直连通管9流入环形液相联箱16，分离液滴后的气相经过气相流量计11的计量进入气相支路19的低水平段8与流出液相支路15的液相通过三通10混合后，流经输出管18流出。环形液相联箱16中液相携带的少量气泡受浮力的作用聚集在联箱16顶部，通过竖直连通管9进入气相支路19与气相汇合。环形液相联箱16中的液相受重力作用位于联箱16底部，进入与环形液相联箱16底部相连通的液相支路15，经过液相流量计14的计量与调节阀13与流出气相支路19的气相混合。输出管18上安装的调节阀12用以调节流出气液两相流体的流量。通过各液相支路15上调节阀13的调节可以实现各输出管18在不同流量下的干度一致。
图2是本发明的第二个实施例，两路气液两相流体从本实施例的前后两边分别流经主管道1与三通2进入环行通道3，流型为分层流、环状流、波状分层流或者弹状流。流体经过环行通道3内的筛管17，基本上只有气相或气相携带少量液滴从四通4的上支管5中流过进入气相支路19，而液相或者液相携带少量气泡则从四通4的下支管20进入环形液相联箱16。气相支路19中气相携带的少量液滴在气相支路19的高水平段7内沉积，通过竖直连通管9流入环形液相联箱16，分离液滴后的气相经过气相流量计11的计量进入气相支路19的低水平段8与流出液相支路15的液相通过三通10混合后，流经输出管18流出。环形液相联箱16中液相携带的少量气泡受浮力的作用聚集在联箱16顶部，通过竖直连通管9进入气相支路19与气相汇合。环形液相联箱16中的液相受重力作用位于联箱16底部，进入与环形液相联箱16底部相连通的液相支路15，经过液相流量计14的计量与调节阀13与流出气相支路19的气相混合。输出管18上安装的调节阀12用以调节流出气液两相流体的流量。通过各液相支路15上调节阀13的调节可以实现各输出管18在不同流量下的干度一致。
Claims (6)
1、一种气液两相流体分配器，在主管道(1)的下游设有至少一个四通(4)及与四通(4)相连的气相管路(19)；气相管路(19)由上升段(6)、高水平段(7)、下降段(21)及低水平段(8)构成；在四通(4)的下部设有液体联箱(16)及与液体联箱(16)相连通的下支管(20)；液体联箱(16)与每条气相管路(19)的低水平段(8)通过液相管路(15)连通；每条气相管路(19)对应一条液相管路(15)，并同在一个竖直平面上，其特征在于：所述四通(4)对称布置在一个环行通道(3)两侧；所述主管道(1)与环行通道(3)中部的一个三通(2)相连接；所述液体联箱(16)是一个环行联箱；液体联箱(16)与每条气相管路(19)的高水平段(7)分别通过竖直连通管(9)相连；所述液相管路(15)的一端与液体联箱(16)下部相连通；所述气相管路(19)的低水平段(8)位置低于环行通道(3)所在平面位置；所述环行通道(3)两侧内部设有同轴筛管(17)；筛管(17)与所述四通(4)的上支管(5)相连通；所述气相支路(19)、液相支路(15)与输出管(18)通过三通(10)相连通。
2、根据权利要求1所述的气液两相流体分配器，其特征在于：所述气相管路(19)的管径小于四通(4)上支管(5)的管径；在每条气相管路(19)的下降段(21)下部设有气相流量计(11)。
3、根据权利要求1所述的气液两相流体分配器，其特征在于：在每条液相管路(15)竖直段上部设有调节阀(13)及在调节阀(13)下部设有液相流量计(14)。
4、根据权利要求1所述的气液两相流体分配器，其特征在于：所述输出管(18)上设有调节阀(12)。
5、根据权利要求1所述的气液两相流体分配器，其特征在于：所述筛管(17)上的小孔(22)为圆形或长方形。
6、根据权利要求1或5所述的气液两相流体分配器，其特征在于：所述筛管(17)上的小孔(22)均匀或不均匀分布在筛管(17)上。
