BR112018009839B1 - Método para cimentar revestimento em um furo de poço e sistema para cimentar revestimento em um furo de poço - Google Patents
Método para cimentar revestimento em um furo de poço e sistema para cimentar revestimento em um furo de poço Download PDFInfo
- Publication number
- BR112018009839B1 BR112018009839B1 BR112018009839-6A BR112018009839A BR112018009839B1 BR 112018009839 B1 BR112018009839 B1 BR 112018009839B1 BR 112018009839 A BR112018009839 A BR 112018009839A BR 112018009839 B1 BR112018009839 B1 BR 112018009839B1
- Authority
- BR
- Brazil
- Prior art keywords
- cement
- modified biopolymer
- casing
- biopolymer
- cement composition
- Prior art date
Links
- 238000000034 method Methods 0.000 title claims abstract description 32
- 239000004568 cement Substances 0.000 claims abstract description 100
- 229920001222 biopolymer Polymers 0.000 claims abstract description 69
- 239000000203 mixture Substances 0.000 claims abstract description 43
- 238000005086 pumping Methods 0.000 claims abstract description 17
- 150000005677 organic carbonates Chemical class 0.000 claims abstract description 11
- 238000001514 detection method Methods 0.000 claims abstract description 4
- 239000012530 fluid Substances 0.000 claims description 27
- 239000002002 slurry Substances 0.000 claims description 20
- 239000011248 coating agent Substances 0.000 claims description 14
- 238000000576 coating method Methods 0.000 claims description 14
- 125000006850 spacer group Chemical group 0.000 claims description 14
- 239000004354 Hydroxyethyl cellulose Substances 0.000 claims description 10
- 229920000663 Hydroxyethyl cellulose Polymers 0.000 claims description 10
- 235000019447 hydroxyethyl cellulose Nutrition 0.000 claims description 10
- 239000007787 solid Substances 0.000 claims description 9
- KMTRUDSVKNLOMY-UHFFFAOYSA-N Ethylene carbonate Chemical compound O=C1OCCO1 KMTRUDSVKNLOMY-UHFFFAOYSA-N 0.000 claims description 6
- 239000008188 pellet Substances 0.000 claims description 6
- 229920002678 cellulose Polymers 0.000 claims description 5
- 235000010980 cellulose Nutrition 0.000 claims description 5
- 150000004676 glycans Chemical class 0.000 claims description 5
- 229920001282 polysaccharide Polymers 0.000 claims description 5
- 239000005017 polysaccharide Substances 0.000 claims description 5
- 238000006243 chemical reaction Methods 0.000 claims description 3
- 229920002472 Starch Polymers 0.000 claims description 2
- 235000019698 starch Nutrition 0.000 claims description 2
- 239000007795 chemical reaction product Substances 0.000 abstract description 3
- 229920000591 gum Polymers 0.000 description 6
- 239000011541 reaction mixture Substances 0.000 description 5
- 238000000518 rheometry Methods 0.000 description 5
- 238000005553 drilling Methods 0.000 description 4
- 239000000463 material Substances 0.000 description 4
- 230000004048 modification Effects 0.000 description 4
- 238000012986 modification Methods 0.000 description 4
- 241000196324 Embryophyta Species 0.000 description 3
- 239000001913 cellulose Substances 0.000 description 3
- -1 hydroxypropyl Chemical group 0.000 description 3
- 230000007246 mechanism Effects 0.000 description 3
- 239000000047 product Substances 0.000 description 3
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 3
- 229920002134 Carboxymethyl cellulose Polymers 0.000 description 2
- 244000303965 Cyamopsis psoralioides Species 0.000 description 2
- CPLXHLVBOLITMK-UHFFFAOYSA-N Magnesium oxide Chemical compound [Mg]=O CPLXHLVBOLITMK-UHFFFAOYSA-N 0.000 description 2
- 239000011398 Portland cement Substances 0.000 description 2
- VYPSYNLAJGMNEJ-UHFFFAOYSA-N Silicium dioxide Chemical compound O=[Si]=O VYPSYNLAJGMNEJ-UHFFFAOYSA-N 0.000 description 2
- 235000010489 acacia gum Nutrition 0.000 description 2
- 239000000654 additive Substances 0.000 description 2
- 230000008901 benefit Effects 0.000 description 2
- 230000015572 biosynthetic process Effects 0.000 description 2
- 125000005587 carbonate group Chemical group 0.000 description 2
- 239000001768 carboxy methyl cellulose Substances 0.000 description 2
- 235000010948 carboxy methyl cellulose Nutrition 0.000 description 2
- 229920003090 carboxymethyl hydroxyethyl cellulose Polymers 0.000 description 2
- 239000008112 carboxymethyl-cellulose Substances 0.000 description 2
- 239000003795 chemical substances by application Substances 0.000 description 2
- 230000001143 conditioned effect Effects 0.000 description 2
- 239000013530 defoamer Substances 0.000 description 2
- 238000005755 formation reaction Methods 0.000 description 2
- 239000011396 hydraulic cement Substances 0.000 description 2
- 229910052751 metal Inorganic materials 0.000 description 2
- 239000002184 metal Substances 0.000 description 2
- 229920000642 polymer Polymers 0.000 description 2
- 239000000126 substance Substances 0.000 description 2
- 229920001285 xanthan gum Polymers 0.000 description 2
- IXPNQXFRVYWDDI-UHFFFAOYSA-N 1-methyl-2,4-dioxo-1,3-diazinane-5-carboximidamide Chemical compound CN1CC(C(N)=N)C(=O)NC1=O IXPNQXFRVYWDDI-UHFFFAOYSA-N 0.000 description 1
- GJCOSYZMQJWQCA-UHFFFAOYSA-N 9H-xanthene Chemical compound C1=CC=C2CC3=CC=CC=C3OC2=C1 GJCOSYZMQJWQCA-UHFFFAOYSA-N 0.000 description 1
- 244000215068 Acacia senegal Species 0.000 description 1
- 229920001817 Agar Polymers 0.000 description 1
- 241000416162 Astragalus gummifer Species 0.000 description 1
- 241000894006 Bacteria Species 0.000 description 1
- BVKZGUZCCUSVTD-UHFFFAOYSA-L Carbonate Chemical compound [O-]C([O-])=O BVKZGUZCCUSVTD-UHFFFAOYSA-L 0.000 description 1
- 229920001412 Chicle Polymers 0.000 description 1
- 229920002871 Dammar gum Polymers 0.000 description 1
- 239000004860 Dammar gum Substances 0.000 description 1
- 229920002148 Gellan gum Polymers 0.000 description 1
- WQZGKKKJIJFFOK-GASJEMHNSA-N Glucose Natural products OC[C@H]1OC(O)[C@H](O)[C@@H](O)[C@@H]1O WQZGKKKJIJFFOK-GASJEMHNSA-N 0.000 description 1
- 229920002907 Guar gum Polymers 0.000 description 1
- 229920000084 Gum arabic Polymers 0.000 description 1
- 229920002153 Hydroxypropyl cellulose Polymers 0.000 description 1
- 229920000161 Locust bean gum Polymers 0.000 description 1
- 235000011339 Manilkara zapota Nutrition 0.000 description 1
- 240000001794 Manilkara zapota Species 0.000 description 1
- 241001465754 Metazoa Species 0.000 description 1
- 229910019142 PO4 Inorganic materials 0.000 description 1
- 241000218657 Picea Species 0.000 description 1
- 235000010451 Plantago psyllium Nutrition 0.000 description 1
- 244000090599 Plantago psyllium Species 0.000 description 1
- 229920001615 Tragacanth Polymers 0.000 description 1
- 102100033663 Transforming growth factor beta receptor type 3 Human genes 0.000 description 1
- 229910021536 Zeolite Inorganic materials 0.000 description 1
- 239000000205 acacia gum Substances 0.000 description 1
- 239000001785 acacia senegal l. willd gum Substances 0.000 description 1
- 239000002253 acid Substances 0.000 description 1
- 239000008272 agar Substances 0.000 description 1
- 235000010443 alginic acid Nutrition 0.000 description 1
- 239000000783 alginic acid Substances 0.000 description 1
- 229920000615 alginic acid Polymers 0.000 description 1
- 229960001126 alginic acid Drugs 0.000 description 1
- 150000004781 alginic acids Chemical class 0.000 description 1
- 230000004075 alteration Effects 0.000 description 1
- PNEYBMLMFCGWSK-UHFFFAOYSA-N aluminium oxide Inorganic materials [O-2].[O-2].[O-2].[Al+3].[Al+3] PNEYBMLMFCGWSK-UHFFFAOYSA-N 0.000 description 1
- 239000000420 anogeissus latifolia wall. gum Substances 0.000 description 1
- 230000000712 assembly Effects 0.000 description 1
- 238000000429 assembly Methods 0.000 description 1
- 230000001580 bacterial effect Effects 0.000 description 1
- TZCXTZWJZNENPQ-UHFFFAOYSA-L barium sulfate Chemical compound [Ba+2].[O-]S([O-])(=O)=O TZCXTZWJZNENPQ-UHFFFAOYSA-L 0.000 description 1
- 239000010428 baryte Substances 0.000 description 1
- 229910052601 baryte Inorganic materials 0.000 description 1
- 108010079292 betaglycan Proteins 0.000 description 1
- 235000010418 carrageenan Nutrition 0.000 description 1
- 239000000679 carrageenan Substances 0.000 description 1
- 229920001525 carrageenan Polymers 0.000 description 1
- 229940113118 carrageenan Drugs 0.000 description 1
- 230000008859 change Effects 0.000 description 1
- 238000005253 cladding Methods 0.000 description 1
- 238000004140 cleaning Methods 0.000 description 1
- 150000001875 compounds Chemical class 0.000 description 1
- 230000003750 conditioning effect Effects 0.000 description 1
- 238000001212 derivatisation Methods 0.000 description 1
- HNPSIPDUKPIQMN-UHFFFAOYSA-N dioxosilane;oxo(oxoalumanyloxy)alumane Chemical compound O=[Si]=O.O=[Al]O[Al]=O HNPSIPDUKPIQMN-UHFFFAOYSA-N 0.000 description 1
- 239000002270 dispersing agent Substances 0.000 description 1
- 238000006073 displacement reaction Methods 0.000 description 1
- 230000000694 effects Effects 0.000 description 1
- 230000002708 enhancing effect Effects 0.000 description 1
- 239000010881 fly ash Substances 0.000 description 1
- 239000000499 gel Substances 0.000 description 1
- 235000010492 gellan gum Nutrition 0.000 description 1
- 239000000216 gellan gum Substances 0.000 description 1
- 230000005484 gravity Effects 0.000 description 1
- 235000010417 guar gum Nutrition 0.000 description 1
- 239000000665 guar gum Substances 0.000 description 1
- 229960002154 guar gum Drugs 0.000 description 1
- 235000019314 gum ghatti Nutrition 0.000 description 1
- 239000010440 gypsum Substances 0.000 description 1
- 229910052602 gypsum Inorganic materials 0.000 description 1
- 239000010903 husk Substances 0.000 description 1
- 239000001863 hydroxypropyl cellulose Substances 0.000 description 1
- 235000010977 hydroxypropyl cellulose Nutrition 0.000 description 1
- JEIPFZHSYJVQDO-UHFFFAOYSA-N iron(III) oxide Inorganic materials O=[Fe]O[Fe]=O JEIPFZHSYJVQDO-UHFFFAOYSA-N 0.000 description 1
- NLYAJNPCOHFWQQ-UHFFFAOYSA-N kaolin Chemical compound O.O.O=[Al]O[Si](=O)O[Si](=O)O[Al]=O NLYAJNPCOHFWQQ-UHFFFAOYSA-N 0.000 description 1
- 239000007788 liquid Substances 0.000 description 1
- 235000010420 locust bean gum Nutrition 0.000 description 1
- 239000000711 locust bean gum Substances 0.000 description 1
- 239000000395 magnesium oxide Substances 0.000 description 1
- 238000004519 manufacturing process Methods 0.000 description 1
- 238000004137 mechanical activation Methods 0.000 description 1
- YLGXILFCIXHCMC-JHGZEJCSSA-N methyl cellulose Chemical compound COC1C(OC)C(OC)C(COC)O[C@H]1O[C@H]1C(OC)C(OC)C(OC)OC1COC YLGXILFCIXHCMC-JHGZEJCSSA-N 0.000 description 1
- 244000005700 microbiome Species 0.000 description 1
- 238000002156 mixing Methods 0.000 description 1
- 238000012544 monitoring process Methods 0.000 description 1
- 239000010452 phosphate Substances 0.000 description 1
- NBIIXXVUZAFLBC-UHFFFAOYSA-K phosphate Chemical compound [O-]P([O-])([O-])=O NBIIXXVUZAFLBC-UHFFFAOYSA-K 0.000 description 1
- 239000000843 powder Substances 0.000 description 1
- 230000008569 process Effects 0.000 description 1
- 230000002285 radioactive effect Effects 0.000 description 1
- 150000003839 salts Chemical class 0.000 description 1
- 239000000377 silicon dioxide Substances 0.000 description 1
- 239000002893 slag Substances 0.000 description 1
- 235000010413 sodium alginate Nutrition 0.000 description 1
- 239000000661 sodium alginate Substances 0.000 description 1
- 229940005550 sodium alginate Drugs 0.000 description 1
- 239000007858 starting material Substances 0.000 description 1
- 235000010491 tara gum Nutrition 0.000 description 1
- 239000000213 tara gum Substances 0.000 description 1
- 235000010493 xanthan gum Nutrition 0.000 description 1
- 239000000230 xanthan gum Substances 0.000 description 1
- 229940082509 xanthan gum Drugs 0.000 description 1
- 239000010457 zeolite Substances 0.000 description 1
- UHVMMEOXYDMDKI-JKYCWFKZSA-L zinc;1-(5-cyanopyridin-2-yl)-3-[(1s,2s)-2-(6-fluoro-2-hydroxy-3-propanoylphenyl)cyclopropyl]urea;diacetate Chemical compound [Zn+2].CC([O-])=O.CC([O-])=O.CCC(=O)C1=CC=C(F)C([C@H]2[C@H](C2)NC(=O)NC=2N=CC(=CC=2)C#N)=C1O UHVMMEOXYDMDKI-JKYCWFKZSA-L 0.000 description 1
Images
Classifications
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
- C09K8/00—Compositions for drilling of boreholes or wells; Compositions for treating boreholes or wells, e.g. for completion or for remedial operations
- C09K8/42—Compositions for cementing, e.g. for cementing casings into boreholes; Compositions for plugging, e.g. for killing wells
-
- E—FIXED CONSTRUCTIONS
- E21—EARTH OR ROCK DRILLING; MINING
- E21B—EARTH OR ROCK DRILLING; OBTAINING OIL, GAS, WATER, SOLUBLE OR MELTABLE MATERIALS OR A SLURRY OF MINERALS FROM WELLS
- E21B33/00—Sealing or packing boreholes or wells
- E21B33/10—Sealing or packing boreholes or wells in the borehole
- E21B33/13—Methods or devices for cementing, for plugging holes, crevices or the like
- E21B33/14—Methods or devices for cementing, for plugging holes, crevices or the like for cementing casings into boreholes
-
- C—CHEMISTRY; METALLURGY
- C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
- C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
- C04B24/00—Use of organic materials as active ingredients for mortars, concrete or artificial stone, e.g. plasticisers
- C04B24/24—Macromolecular compounds
- C04B24/38—Polysaccharides or derivatives thereof
- C04B24/383—Cellulose or derivatives thereof
-
- C—CHEMISTRY; METALLURGY
- C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
- C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
- C04B28/00—Compositions of mortars, concrete or artificial stone, containing inorganic binders or the reaction product of an inorganic and an organic binder, e.g. polycarboxylate cements
- C04B28/02—Compositions of mortars, concrete or artificial stone, containing inorganic binders or the reaction product of an inorganic and an organic binder, e.g. polycarboxylate cements containing hydraulic cements other than calcium sulfates
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
- C09K8/00—Compositions for drilling of boreholes or wells; Compositions for treating boreholes or wells, e.g. for completion or for remedial operations
- C09K8/42—Compositions for cementing, e.g. for cementing casings into boreholes; Compositions for plugging, e.g. for killing wells
- C09K8/424—Compositions for cementing, e.g. for cementing casings into boreholes; Compositions for plugging, e.g. for killing wells using "spacer" compositions
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
- C09K8/00—Compositions for drilling of boreholes or wells; Compositions for treating boreholes or wells, e.g. for completion or for remedial operations
- C09K8/42—Compositions for cementing, e.g. for cementing casings into boreholes; Compositions for plugging, e.g. for killing wells
- C09K8/46—Compositions for cementing, e.g. for cementing casings into boreholes; Compositions for plugging, e.g. for killing wells containing inorganic binders, e.g. Portland cement
- C09K8/467—Compositions for cementing, e.g. for cementing casings into boreholes; Compositions for plugging, e.g. for killing wells containing inorganic binders, e.g. Portland cement containing additives for specific purposes
-
- E—FIXED CONSTRUCTIONS
- E21—EARTH OR ROCK DRILLING; MINING
- E21B—EARTH OR ROCK DRILLING; OBTAINING OIL, GAS, WATER, SOLUBLE OR MELTABLE MATERIALS OR A SLURRY OF MINERALS FROM WELLS
- E21B33/00—Sealing or packing boreholes or wells
- E21B33/10—Sealing or packing boreholes or wells in the borehole
- E21B33/13—Methods or devices for cementing, for plugging holes, crevices or the like
-
- E—FIXED CONSTRUCTIONS
- E21—EARTH OR ROCK DRILLING; MINING
- E21B—EARTH OR ROCK DRILLING; OBTAINING OIL, GAS, WATER, SOLUBLE OR MELTABLE MATERIALS OR A SLURRY OF MINERALS FROM WELLS
- E21B33/00—Sealing or packing boreholes or wells
- E21B33/10—Sealing or packing boreholes or wells in the borehole
- E21B33/13—Methods or devices for cementing, for plugging holes, crevices or the like
- E21B33/138—Plastering the borehole wall; Injecting into the formation
-
- E—FIXED CONSTRUCTIONS
- E21—EARTH OR ROCK DRILLING; MINING
- E21B—EARTH OR ROCK DRILLING; OBTAINING OIL, GAS, WATER, SOLUBLE OR MELTABLE MATERIALS OR A SLURRY OF MINERALS FROM WELLS
- E21B47/00—Survey of boreholes or wells
- E21B47/06—Measuring temperature or pressure
Landscapes
- Engineering & Computer Science (AREA)
- Chemical & Material Sciences (AREA)
- Life Sciences & Earth Sciences (AREA)
- General Life Sciences & Earth Sciences (AREA)
- Mining & Mineral Resources (AREA)
- Geology (AREA)
- Physics & Mathematics (AREA)
- Materials Engineering (AREA)
- Organic Chemistry (AREA)
- Environmental & Geological Engineering (AREA)
- Fluid Mechanics (AREA)
- Geochemistry & Mineralogy (AREA)
- Ceramic Engineering (AREA)
- Inorganic Chemistry (AREA)
- Structural Engineering (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Geophysics (AREA)
- Curing Cements, Concrete, And Artificial Stone (AREA)
- Organic Low-Molecular-Weight Compounds And Preparation Thereof (AREA)
- Soil Conditioners And Soil-Stabilizing Materials (AREA)
- Investigating, Analyzing Materials By Fluorescence Or Luminescence (AREA)
Abstract
MÉTODO PARA CIMENTAR REVESTIMENTO EM UM FURO DE POÇO E SISTEMA PARA CIMENTAR REVESTIMENTO EM UM FURO DE POÇO. Métodos e sistemas para cimentar revestimento em um furo de poço são descritos. Os métodos incluem introduzir um biopolímero modificado em um diâmetro interno do revestimento, circular inversamente uma composição de cimento no furo de poço, permitir que o biopolímero modificado entre em contato com a composição de cimento e terminar a circulação inversa mediante detecção de um aumento na pressão no bombeamento da composição de cimento. O biopolímero modificado inclui um produto de reação de um biopolímero e um carbonato orgânico e a composição de cimento tem um pH maior que 11.
Description
[0001] A presente invenção se refere geralmente a cimentar revestimento em formações subterrâneas. Em particular, a presente invenção se refere a métodos de cimentar um anular de revestimento por circulação inversa de uma composição de cimento que contata um biopolímero modificado.
[0002] É comum na indústria de petróleo e gás cimentar revestimento em furos de poços. Geralmente, um furo de poço é perfurado e uma coluna de revestimento é inserida no furo de poço. Lama de perfuração e/ou um fluido de circulação é circulado através do anular e do diâmetro interno do revestimento para lavar o excesso de detritos do poço. A composição de cimento é, então, bombeada para o anular entre o revestimento e o furo de poço.
[0003] Dois métodos de bombeamento foram usados para colocar a composição de cimento no anular. No primeiro método, a pasta de composição de cimento é bombeada pelo diâmetro interno do revestimento, para fora através de uma sapata de revestimento e/ou válvula de circulação no fundo do revestimento e para cima através do anular até sua localização desejada. Isto é chamado de uma direção de circulação convencional. No segundo método, a pasta de composição de cimento é bombeada diretamente para baixo do anular de modo a deslocar fluidos de poço presentes no anular empurrando-os através da sapata de revestimento e para cima para o diâmetro interno do revestimento. Isto é chamado de uma direção de circulação inversa.
[0004] Em cimentação de circulação inversa, a borda de ataque da pasta de cimento deve ser monitorada para determinar quando ela chega na sapata de revestimento. Ferramentas de perfilagem e fluidos marcados (por densidade e/ou fontes radioativas) foram usados para monitorar a posição da borda de ataque da pasta de cimento. Se volumes significativos de pasta de cimento entrarem na sapata de revestimento, devem ser realizadas operações de limpeza para assegurar que o cimento dentro do revestimento não cobriu zonas de produção de alvo. As informações de posição fornecidas pelos fluidos marcados estão normalmente disponíveis para o operador somente após um retardo considerável. Assim, mesmo com fluidos marcados, o operador é incapaz de parar o fluxo da pasta de cimento para o revestimento através da sapata de revestimento até que um volume significativo de cimento tenha entrado no revestimento. O monitoramento impreciso da posição da borda de ataque da pasta de cimento pode resultar em uma coluna de cimento no revestimento de 100 a 500 pés de comprimento. Este cimento indesejado deve, então, ser perfurado para fora do revestimento a um custo significativo. O procedimento de perfuração pode ser evitado impedindo que a composição de cimento entre no diâmetro interno do revestimento através da sapata de revestimento e/ou da válvula de circulação.
[0005] Assim, existe uma necessidade contínua de métodos e composições melhoradas para indicar um fim de trabalho quando realizando uma operação de cimentação inversa. Breve Descrição dos Desenhos
[0006] As seguintes figuras são incluídas para ilustrar determinados aspectos da presente invenção e não devem ser vistas como modalidade exclusiva. O assunto divulgado é capaz de consideráveis modificações, alterações e seus equivalentes na forma e função, como ocorrerá para aqueles versados na técnica e tendo o benefício desta divulgação.
[0007] A FIG. 1 é uma vista lateral em seção transversal de um furo de poço com um revestimento tendo uma sapata de revestimento e uma válvula de circulação;
[0008] As FIGS. 2A e 2B ilustram um primeiro conjunto para cimentar revestimento num furo de poço de acordo com modalidades da presente invenção; e
[0009] As FIGs. 3A e 3B ilustram um segundo conjunto para cimentar revestimento num furo de poço de acordo com modalidades da presente invenção.
[00010] Em referência à FIG. 1, uma vista lateral em seção transversal de um furo de poço é ilustrada. Em particular, o revestimento de superfície 2 é instalado no furo de poço 1. Uma cabeça de poço 3 é fixada ao topo do revestimento de superfície 2 e o revestimento 4 é suspenso da cabeça de poço 2 e do furo de poço 1. Um anular 5 é definido entre o furo de poço 1 e o revestimento 4. Uma sapata de revestimento 10 é fixada à porção mais baixa do revestimento 4. Uma linha de alimentação 6 é conectada ao revestimento de superfície 2 para comunicar fluidamente com o anular 5. A linha de alimentação 6 tem uma válvula de alimentação 7 e uma bomba de alimentação 8. A linha de alimentação 6 pode ser conectada a um caminhão de bomba de cimento 13. A linha de alimentação 6 pode também ser conectada a um caminhão de vácuo, a uma bomba autônoma ou qualquer outro mecanismo de bombeamento conhecido pelos especialistas na técnica para bombear fluidos. Uma linha de retorno 11 está conectada à cabeça do poço 3, de modo a comunicar fluidamente com o diâmetro interno do revestimento 4. A linha de retorno tem uma válvula de retorno 12. O revestimento 4 também inclui uma válvula de circulação 20 perto da sapata de revestimento 10. Quando a válvula de circulação 20 está aberta, fluido de circulação pode fluir entre o anular 5 e o diâmetro interno do revestimento 4 através da válvula.
[00011] De acordo com várias modalidades exemplares, são fornecidos métodos para cimentar revestimento em um furo de poço sem permitir fluxo excessivo de composição de cimento para o diâmetro interno do revestimento 4. Os métodos usam um ou mais biopolímeros modificados como um meio químico para indicar o fim de um trabalho (por exemplo, quando a borda de ataque da pasta de cimento atinge a sapata de revestimento 10) em cimentação de circulação inversa. O biopolímero modificado é colocado no diâmetro interno do revestimento 4 e entra em contato com a pasta de cimento quando a pasta é bombeada para baixo pelo anular 5 e para o diâmetro interno do revestimento 4. Como aqui utilizado, a palavra "bombear" significa de modo amplo escoar a pasta de cimento para o anular 5. O biopolímero modificado não dissolve na lama ou no fluido espaçador, mas apenas dissolverá na pasta de cimento. Quando o biopolímero modificado entra em contato com a pasta de cimento, ele gelifica e/ou aumenta a viscosidade da pasta de cimento. Este aumento repentino na viscosidade resulta em pressão elevada de bombeamento da pasta de cimento, o que indica que o cimento atingiu o fundo do anular 5. Biopolímeros modificados adequados são descritos na Patente US 8.720.562, a divulgação completa da qual é incorporada aqui por referência.
[00012] O biopolímero modificado é um produto de reação de um biopolímero um carbonato orgânico. De acordo com várias modalidades exemplares, o polímero é um biopolímero que inclui um polissacarídeo que pode ser representado pela fórmula Cx(H2O)y onde x e y são maiores que 0. Como usado aqui, um "biopolímero" se refere a um polímero que é gerado de fontes naturais renováveis e é frequentemente biodegradável. Os biopolímeros adequados para uso nesta divulgação podem ser produzidos por sistemas biológicos (isto é, micro-organismos, plantas e animais), ou obtidos por derivatização química de tais materiais de partida biológicos (por exemplo, derivados hidroxietilados, hidroxipropilados, carboximetilados e/ou carboximetilados hidroxietilados de tais biopolímeros). Exemplos não limitativos de biopolímeros adequados para uso nesta divulgação incluem gomas, amidos, celuloses, polissacarídeos derivatizdos tais como hidroxietil celulose (HEC), carboximetil celulose e carboximetilhidroxietilcelulose, ou combinações dos mesmos.
[00013] De acordo com várias modalidades exemplares, o biopolímero inclui uma goma. Como aqui utilizado, uma "goma" se refere a polissacarídeos que são exsudados por certas plantas e árvores, armazenados por plantas como endosperma de semente, produzidos por bactérias como materiais exocelulares e/ou secos em sólidos frágeis, solúveis em água, não cristalinos. As gomas podem ainda ser caracterizadas pela sua capacidade de aumentar a viscosidade de uma solução. Em geral, a viscosidade pode ser considerada uma medida da resistência de um fluido que está sendo deformado por tensão de cisalhamento. Em outras palavras, ela é a resistência de um líquido a fluir. Gomas tendo as características aqui divulgadas que são obtidas de fontes feitas pelo homem (por exemplo, sintéticas) são também contempladas como sendo adequadas para uso nesta revelação. Exemplos não limitativos de gomas adequadas para uso nesta divulgação incluem, sem limitação, ágar, ácido algínico, beta-glicano, carragenina, goma de chicle, goma dammar, goma gelana, goma guar, goma arábica, goma ghatti, goma de tragacanto, goma de karava, goma de alfarroba, goma arábica, casca de semente de psílio, alginato de sódio, goma de abeto, goma de tara, goma xantana ou combinações dos mesmos. Exemplos não limitativos de derivados de goma adequados para uso nesta divulgação incluem hidroxipropil guar e carboximetil hidroxipropil guar. Exemplos não limitativos de gomas bacterianas adequadas para uso nesta divulgação incluem diutana e xantana.
[00014] De acordo com várias modalidades exemplares, o biopolímero inclui celulose e/ou seus derivados solúveis em água quimicamente derivatizados. “Celulose” se refere aqui a um polissacarídeo consistindo em uma cadeia linear de unidades de D-glicose β (1^4) ligadas. Exemplos não limitativos de derivados de celulose solúveis em água adequados para uso nesta divulgação incluem hidroxietil celulose (HEC), hidroxipropil celulose, carboximetil celulose e carboximetil hidroxietil celulose. Exemplos não limitativos de biopolímeros comercialmente disponíveis adequados para uso nesta divulgação incluem produtos de marca CELLOSIZE ™ da Dow Chemical Company, produtos de marca NATRASOL™ da Hercules Corporation e produtos de marca TYLOSE® da Clariant Corporation, Mount Holly, N.C.
[00015] De acordo com várias modalidades exemplares, uma mistura de reação para preparação do biopolímero modificado inclui um carbonato orgânico. Geralmente, o carbonato orgânico inclui pelo menos um grupo carbonato representado pela fórmula (O=C(O-C)2). Em várias modalidades, o carbonato orgânico tem múltiplos grupos carbonato. Em algumas modalidades, uma mistura de reação para preparação de um biopolímero modificado inclui mais de um tipo de carbonato orgânico.
[00016] De acordo com várias modalidades exemplares, um método de preparação de um biopolímero modificado do tipo aqui descrito inclui contatar um biopolímero do tipo aqui descrito (por exemplo,HEC) e um carbonato orgânico (por exemplo, carbonato de etileno) para formar uma mistura de reação. A mistura de reação pode conter uma razão em peso de biopolímero para carbonato orgânico na faixa de cerca de 1:0,01 a cerca de 1:0,5; alternativamente de cerca de 1:0,08 a cerca de 1:0,20; alternativamente de cerca de 1:0,1 a cerca de 1:0,15 para formar uma mistura de reação.
[00017] De acordo com várias modalidades exemplares, o biopolímero inclui HEC e o carbonato inclui carbonato de etileno. A HEC é misturada com o carbonato de etileno a uma razão de 9:1 a cerca de 80°C por 6 a 8 horas para formar o biopolímero modificado.
[00018] Após modificação, o biopolímero modificado é insolúvel em:(1) pHs mais baixos e temperaturas mais baixas, (2) pHs muito altos e temperaturas mais baixas e (3) pHs mais baixos e temperaturas mais altas. O biopolímero modificado é apenas solúvel em pHs mais altos e temperaturas mais altas, onde o pH é maior que 11 e a temperatura é maior que 37,78°C (100°F). Lama e fluido espaçador tipicamente têm um pH de cerca de 7 a 10, enquanto pastas de cimento tendem a ter um pH maior que 12. Este comportamento assegura que o biopolímero modificado apenas se dissolva e engrosse quando ele contatar a pasta de cimento.
[00019] Vantajosamente, a temperatura para ativar o biopolímero modificado é relativamente baixa e como a reação ocorre mesmo a altas temperaturas, os métodos podem ser aplicados através de uma ampla faixa de temperaturas. Além disso, não há partes móveis ou mecanismos de ativação mecânica, portanto, os métodos são confiáveis. O mecanismo para determinar o final do trabalho é operacionalmente muito simples e econômico.
[00020] O biopolímero modificado pode, então, ser usado para a indicação de o cimento atingir uma sapata de revestimento quando cimentação de circulação inversa é realizada. Quando a pasta de cimento se desloca para baixo do anular e para cima para o diâmetro interno do revestimento, a pasta entra em contato com o biopolímero modificado. O biopolímero modificado dissolve na pasta causando um aumento na viscosidade da pasta. De acordo com várias modalidades exemplares, para efetuar um aumento na viscosidade da pasta, o biopolímero modificado está presente na pasta de cimento numa quantidade de cerca de 0,5% a cerca de 10% em peso da pasta de cimento. Este aumento repentino na viscosidade é refletido pela elevada pressão necessária para bombear a pasta de cimento e indica que a pasta de cimento atingiu o fundo do anular ou da sapata de revestimento.
[00021] De acordo com várias modalidades exemplares, os métodos para cimentar revestimento num furo de poço incluem introduzir um biopolímero modificado num diâmetro interno do revestimento, em que o biopolímero modificado inclui um produto de reação de um biopolímero e um carbonato orgânico, circular inversamente uma composição de cimento no furo de poço, em que a composição de cimento tem um pH maior que 11, permitindo que o biopolímero modificado entre em contato com a composição de cimento e terminar a circulação inversa mediante detecção de um aumento na pressão no bombeamento da composição de cimento.
[00022] Existem várias maneiras possíveis de introduzir o biopolímero modificado no diâmetro interno do revestimento. A FIG. 2A ilustra uma possibilidade. Numa modalidade exemplar, um conjunto 200 que inclui uma válvula 205, um conjunto de extensões sólidas 210 e biopolímero modificado 215 é fornecido dentro de um revestimento 201. O biopolímero modificado 215 está fixado às paredes das extensões sólidas 210, as quais se estendem radialmente para o diâmetro interno do revestimento 201. De acordo com várias modalidades exemplares, as extensões sólidas são feitas de metal de alta resistência que é resistente à ferrugem, tal como um metal de grau de revestimento. A válvula 205 é carregada por mola e, quando fluido é bombeado para cima para o revestimento 201, a extensão da mola cria espaço para fluxo de fluido. Quando lama ou fluido espaçador é bombeado para cima, eles não dissolvem o biopolímero modificado 215 ou reagem com ele. Quando a pasta de cimento 202, no entanto, entra em contato com o biopolímero modificado 215, o biopolímero modificado 215 dissolve e reage com a pasta de cimento 202 para aumentar a viscosidade da pasta de cimento 202, dificultando o fluxo através do revestimento 201. O aumento da viscosidade é acompanhado por um aumento na pressão de bombeamento da pasta de cimento 202. Neste ponto, o bombeamento pode ser interrompido.
[00023] A FIG. 2B mostra uma série de conjuntos 200 colocadas dentro do revestimento 201. Esta modalidade pode ser usada em poços mais profundos, para permitir que a pasta de cimento 202 tenha mais contato com o biopolímero modificado 215 e para evitar um aumento repentino na pressão de bombeamento.
[00024] Em outra modalidade exemplar mostrada na FIG. 3A, o biopolímero modificado 315 está na forma de peletes e os peletes 315 são incluídos num conjunto de telas 310 que são colocadas dentro de um revestimento 301. Quando a pasta de cimento 302 entra em contato com o peletes 315, os peletes 315 dissolvem e viscosificam a pasta 302, o que resulta em elevada pressão de bombeamento. Este sinal é usado para interromper o processo de bombeamento. Conforme mostrado na FIG. 3B, as telas 310 e os peletes 315 podem ser usados em série dentro do revestimento 301.
[00025] De acordo com várias modalidades exemplares, antes de a composição de cimento ser circulada inversamente, o fluido é primeiro bombeado para baixo pelo anular e para cima do diâmetro interno do revestimento. Fluidos adequados para uso incluem qualquer fluido que possa ser usado em operações de cimentação e perfuração. Exemplos de fluidos adequados incluem, mas não estão limitados a, fluidos de circulação, fluidos de perfuração, fluidos de circulação perdida, fluidos de deslocamento e fluidos espaçadores.
[00026] De acordo com várias modalidades exemplares, a composição de cimentação inclui um material cimentício. Qualquer cimento adequado para uso em operações de cimentação de poço subterrâneo pode ser incluído nas composições de cimentação de furo de poço desta divulgação. Numa modalidade, os materiais cimentícios compreendem um cimento hidráulico que assenta e endurece por reação com água. Exemplos de cimentos hidráulicos incluem, mas não estão limitados a, qualquer tipo de cimento Portland teno qualquer faixa de densidade (por exemplo, cimentos Portland classes A, B, C, G e H), cimentos de pozolana, cimento de gesso, cimento de fosfato, cimentos de alto teor de alumina, cimentos de sílica, cimento de alta alcalinidade, cimentos de folhelho, cimentos de ácido/base, cimentos de magnésia, cimento de cinza volante, sistemas de cimento de zeólito, sistemas de cimento de pó de forno, cimentos de escória, cimento micro-fino, metacaulim e combinações dos mesmos. Aditivos que podem ser adicionados ao cimento incluem aditivos de controle de perda de fluido, materiais de circulação perdida, desespumantes, agentes dispersantes, aceleradores de assentamento, sais, agentes de condicionamento de formação, agentes de aumento de peso, retardadores de assentamento e similares.
[00027] De acordo com várias modalidades exemplares, muito pouca pressão deve ser aplicada por trás da composição de cimento para bombeá-la para baixo do anular e para cima do diâmetro interno do revestimento porque a gravidade puxa a composição de cimento relativamente densa para baixo do anular. Uma bomba de baixa pressão, tal como uma bomba centrífuga, pode ser usada. Quanto mais da composição de cimento entra no anular, a pressão usada para bombear a composição de cimento pode ser reduzida.
[00028] Assim, um operador na superfície observará imediatamente um aumento na pressão da bomba quando o biopolímero modificado dissolver na composição de cimento e a composição de cimento aumentar em viscosidade. O operador pode usar o aumento na pressão da bomba como um indicador para cessar o bombeamento da composição de cimento para o anular. Isto evita que uma quantidade significativa de composição de cimento entre inadvertidamente no revestimento. Como o interior do revestimento permanece relativamente livre de cimento, outras operações de poço podem ser imediatamente conduzidas sem a necessidade de perfurar cimento indesejável no revestimento.
[00029] Os exemplos seguintes são ilustrativos das composições e dos métodos discutidos acima e não pretendem ser limitativos.

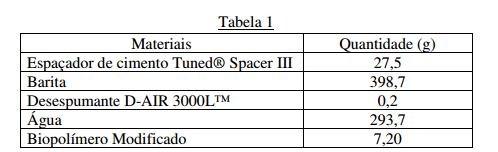

[00030] Foi preparada uma composição de fluido espaçador tendo a composição mostrada na Tabela 1.
[00031] Espaçador de cimento Tuned® Spacer III (comercialmente disponível da Halliburton Energy Services, Inc.), barita (comercialmente disponível da Halliburton Energy Services, Inc.), água e desespumante D-AIR 3000L™ (comercialmente disponível da Halliburton Energy Services, Inc) foram misturados e condicionados em um consistômetro atmosférico por 30 minutos a 71°C (160°F). A reologia foi medida. Em seguida, o biopolímero modificado (HEC modificada com carbonato de etileno) foi adicionado ao espaçador de cimento. Isto corresponde ao contato do espaçador de cimento com o biopolímero modificado após entrar no revestimento. O espaçador de cimento foi misturado à mão e, então, novamente condicionado por 30 minutos a 71°C (160°F). Então, novamente, a reologia foi medida. As leituras de reologia são dadas na Tabela 2.
[00032] A partir da Tabela 2, é evidente que o biopolímero modificado não dissolve no fluido espaçador devido à falta de mudança de viscosidade. Exemplo 2 Composição de Pasta de Cimento

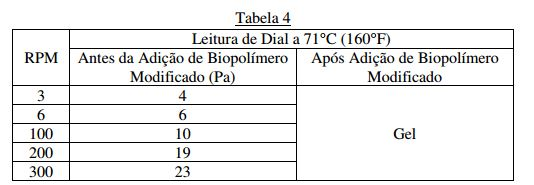

[00033] Uma pasta de cimento foi preparada tendo a composição mostrada na Tabela 3.
[00034] Semelhante ao Exemplo 1, o cimento classe H (comercialmente disponível da Lafarge), retardador de cimento HR®-6L (comercialmente disponível da Halliburton Energy Services, Inc.), água e desespumante D-AIR 3000L™ (comercialmente disponível da Halliburton Energy Services, Inc.) foram misturados e condicionados em um consistômetro atmosférico por 30 minutos a 71°C (160°F). Então, a reologia foi medida. Em seguida, biopolímero modificado (HEC modificada com carbonato de etileno) foi adicionado à pasta de cimento. Isto corresponde ao contato da pasta de cimento com o biopolímero modificado após entrar no revestimento. A pasta de cimento foi, então, misturada à mão e, enquanto misturando, a pasta gelificou completamente e ficou não derramável. As leituras de reologia são dadas na Tabela 4 abaixo.
[00035] Embora apenas algumas modalidades exemplares tenham sido descritas em detalhes acima, aqueles versados na técnica apreciarão prontamente que muitas outras modificações são possíveis nas modalidades exemplares sem se afastar materialmente dos novos ensinamentos e das vantagens da presente invenção. Por conseguinte, todas essas modificações se destinam a estar incluídas no escopo da presente invenção conforme definido nas reivindicações.
Claims (15)
1. Método para cimentar revestimento em um furo de poço, caracterizado pelo fato de compreender: - introduzir um biopolímero modificado (215, 315) num diâmetro interno do revestimento (201), sendo que o biopolímero modificado (215, 315) compreende um produto de reação de um biopolímero e um carbonato orgânico; - inverter a circulação de uma composição de cimento no furo de poço (1), sendo que a composição de cimento tem um pH maior que 11; - permitir que o biopolímero modificado (215, 315) entre em contato com a composição de cimento; e - terminar a circulação inversa mediante detecção de um aumento na pressão no bombeamento da composição de cimento.
2. Método, de acordo com a reivindicação 1, caracterizado pelo fato de o biopolímero ser selecionado do grupo consistindo em gomas, amidos, celuloses, polissacarídeos derivatizados e combinações dos mesmos.
3. Método, de acordo com a reivindicação 1, caracterizado pelo fato de o biopolímero modificado (215, 315) estar presente na composição de cimento numa quantidade de 0,5 por cento a 10 por cento em peso da composição de cimento quando a circulação inversa é terminada.
4. Método, de acordo com a reivindicação 1, caracterizado pelo fato de uma bomba centrífuga ser usada para circular inversamente a composição de cimento no furo de poço (1).
5. Método para cimentar revestimento em um furo de poço, conforme definido na reivindicação 1, caracterizado pelo fato de a composição de cimento ser uma pasta de cimento que é bombeada diretamente para baixo do anular definido entre o revestimento e o furo de poço (1) e para cima para o diâmetro interno do revestimento (201), o biopolímero modificado (215, 315) sendo permitido para dissolver na pasta de cimento, monitorar uma pressão no bombeamento da pasta de cimento e interromper o bombeamento da pasta de cimento mediante a detecção de um aumento na pressão no bombeamento da pasta de cimento.
6. Método, de acordo com qualquer uma das reivindicações 1 ou 5, caracterizado pelo fato de o biopolímero compreender hidroxietil celulose e o carbonato orgânico compreende carbonato de etileno.
7. Método, de acordo com qualquer uma das reivindicações 1 ou 5, caracterizado pelo fato de compreender ainda lama de bombeamento, fluido espaçador ou ambos no furo de poço (1).
8. Método, de acordo com a reivindicação 7, caracterizado pelo fato de o biopolímero modificado (215, 315) não dissolver na lama ou no fluido espaçador.
9. Método, de acordo com qualquer uma das reivindicações 1 ou 5, caracterizado pelo fato de a introdução do biopolímero modificado (215, 315) em um diâmetro interno do revestimento (201) compreender fixar o biopolímero modificado (215, 315) a um conjunto de extensões sólidas (200) que se estendem radialmente para o diâmetro interno do revestimento (201).
10. Método, de acordo com a reivindicação 9, caracterizado pelo fato de o revestimento compreender uma pluralidade de conjuntos de extensões sólidas (200) que estão localizadas a uma distância vertical uma da outra.
11. Método, de acordo com qualquer uma das reivindicações 1 ou 5, caracterizado pelo fato de a introdução do biopolímero modificado (315) em um diâmetro interno do revestimento (301) compreender colocar um conjunto de telas (310) contendo o biopolímero modificado (315) dentro do revestimento (301).
12. Método, de acordo com a reivindicação 11, caracterizado pelo fato de o biopolímero modificado (315) estar na forma de peletes.
13. Método, de acordo com a reivindicação 11, caracterizado pelo fato de o revestimento (301) compreender uma pluralidade de conjuntos de telas (310) que estão localizadas a uma distância vertical uma da outra.
14. Sistema para cimentar revestimento em um furo de poço, para realizar o método conforme definido em qualquer uma das reivindicações 1 ou 5, caracterizado pelo fato de compreender: - um par de extensões sólidas (210) que se estendem radialmente para um diâmetro interno do revestimento (201) com um biopolímero modificado (215) sendo fixado às extensões sólidas (210), o biopolímero modificado se dissolve em composições de cimento e provoca um aumento na pressão no bombeamento das composições de cimento; e - uma válvula (205) posicionada entre o par de extensões sólidas (210).
15. Sistema, de acordo com a reivindicação 14, caracterizado pelo fato de a válvula (205) ser carregada por mola.
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| PCT/US2015/000248 WO2017111777A1 (en) | 2015-12-23 | 2015-12-23 | Chemical means to predict end of job in reverse-circulation cementing |
Publications (3)
| Publication Number | Publication Date |
|---|---|
| BR112018009839A2 BR112018009839A2 (pt) | 2018-11-13 |
| BR112018009839A8 BR112018009839A8 (pt) | 2019-02-26 |
| BR112018009839B1 true BR112018009839B1 (pt) | 2022-04-05 |
Family
ID=59090907
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| BR112018009839-6A BR112018009839B1 (pt) | 2015-12-23 | 2015-12-23 | Método para cimentar revestimento em um furo de poço e sistema para cimentar revestimento em um furo de poço |
Country Status (7)
| Country | Link |
|---|---|
| US (1) | US10563477B2 (pt) |
| AU (1) | AU2015417912B2 (pt) |
| BR (1) | BR112018009839B1 (pt) |
| GB (1) | GB2557797B (pt) |
| MX (1) | MX2018006029A (pt) |
| NO (1) | NO20180574A1 (pt) |
| WO (1) | WO2017111777A1 (pt) |
Families Citing this family (4)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US10914135B2 (en) * | 2018-09-27 | 2021-02-09 | Halliburton Energy Services, Inc. | Attachments for mitigating set cement downhole |
| US11466520B2 (en) | 2018-10-31 | 2022-10-11 | Halliburton Energy Services, Inc. | Systems and methods for indicating completion of a reverse cementing operation |
| US11208867B2 (en) * | 2019-07-02 | 2021-12-28 | Halliburton Energy Services, Inc. | System and device for use in performing reverse-cementing operations in downhole well environments |
| US11982153B2 (en) * | 2022-07-19 | 2024-05-14 | Halliburton Energy Services, Inc. | Managed pressure reverse cementing and valve closure |
Family Cites Families (11)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US4724906A (en) * | 1986-12-22 | 1988-02-16 | Marathon Oil Company | Wellbore cementing process using a polymer gel |
| US5494107A (en) * | 1993-12-07 | 1996-02-27 | Bode; Robert E. | Reverse cementing system and method |
| US6152227A (en) * | 1997-10-24 | 2000-11-28 | Baroid Technology, Inc. | Drilling and cementing through shallow waterflows |
| US7322412B2 (en) * | 2004-08-30 | 2008-01-29 | Halliburton Energy Services, Inc. | Casing shoes and methods of reverse-circulation cementing of casing |
| US7654324B2 (en) | 2007-07-16 | 2010-02-02 | Halliburton Energy Services, Inc. | Reverse-circulation cementing of surface casing |
| US8720562B2 (en) * | 2010-10-19 | 2014-05-13 | Halliburton Energy Services, Inc. | Wellbore cementing compositions and methods of making and using same |
| US8668010B2 (en) * | 2010-12-06 | 2014-03-11 | Halliburton Energy Services, Inc. | Wellbore servicing compositions comprising a fluid loss agent and methods of making and using same |
| US10280358B2 (en) | 2011-03-01 | 2019-05-07 | Bottom Line Industries, Inc. | Non-invasive cement spacer fluid compositions, spacer fluid products, methods of well operation and well apparatus |
| CA2795818C (en) * | 2011-11-16 | 2015-03-17 | Weatherford/Lamb, Inc. | Managed pressure cementing |
| WO2015019112A2 (en) | 2013-08-08 | 2015-02-12 | Senergy Holdings Limited | Methods and apparatus for well productivity |
| CA2832791A1 (en) * | 2013-11-07 | 2015-05-07 | Trican Well Service Ltd. | Bio-healing well cement systems |
-
2015
- 2015-12-23 MX MX2018006029A patent/MX2018006029A/es unknown
- 2015-12-23 US US15/760,886 patent/US10563477B2/en active Active
- 2015-12-23 BR BR112018009839-6A patent/BR112018009839B1/pt not_active IP Right Cessation
- 2015-12-23 WO PCT/US2015/000248 patent/WO2017111777A1/en not_active Ceased
- 2015-12-23 GB GB1804690.4A patent/GB2557797B/en active Active
- 2015-12-23 AU AU2015417912A patent/AU2015417912B2/en not_active Ceased
-
2018
- 2018-04-25 NO NO20180574A patent/NO20180574A1/en not_active Application Discontinuation
Also Published As
| Publication number | Publication date |
|---|---|
| BR112018009839A2 (pt) | 2018-11-13 |
| GB2557797A (en) | 2018-06-27 |
| US20180274327A1 (en) | 2018-09-27 |
| AU2015417912A1 (en) | 2018-04-12 |
| MX2018006029A (es) | 2018-08-01 |
| GB201804690D0 (en) | 2018-05-09 |
| AU2015417912B2 (en) | 2021-06-03 |
| US10563477B2 (en) | 2020-02-18 |
| GB2557797B (en) | 2021-05-05 |
| WO2017111777A1 (en) | 2017-06-29 |
| NO20180574A1 (en) | 2018-04-25 |
| BR112018009839A8 (pt) | 2019-02-26 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| US10717916B2 (en) | Cement admixture including polymers | |
| US8720562B2 (en) | Wellbore cementing compositions and methods of making and using same | |
| US10450494B2 (en) | Cement slurries for well bores | |
| US8435344B2 (en) | Biodegradable retarder for cementing applications | |
| US20150322328A1 (en) | Colloidal high aspect ratio nanosilica additives in sealants and methods relating thereto | |
| US9869155B2 (en) | Yielding of hydrated lime in set-delayed and other settable compositions | |
| US9771772B2 (en) | Cement blends including inert microparticles | |
| BR112018009839B1 (pt) | Método para cimentar revestimento em um furo de poço e sistema para cimentar revestimento em um furo de poço | |
| US10513648B2 (en) | Techniques to manage mud properties | |
| WO2014070503A9 (en) | Methods for producing fluid invasion resistant cement slurries | |
| BR112019007079B1 (pt) | Método para usar uma suspensão líquida de partículas ocas | |
| AU2013402092B2 (en) | Engineered bead slurries for use in lightweight cement slurries and methods relating thereto | |
| EP0444542B1 (en) | Cementing compositions containing polyethyleneimine phosphonate derivatives as dispersants | |
| Li et al. | A novel spacer system to prevent lost circulation in cementing applications | |
| US11820935B1 (en) | Method and composition for setting a wellbore fluid | |
| EP4382502A1 (en) | Sorel cement composition with enhanced compressive strength and hydrothermal stability | |
| AU2018453338B2 (en) | Gel prediction modeling of wellbore fluids using rheology measurements | |
| WO2023075947A1 (en) | A low carbon footprint expansive composition and methods of making and using same | |
| CA2926226A1 (en) | Placing a fluid comprising kiln dust in a wellbore through a bottom hole assembly | |
| Rzepka et al. | Cement slurries for sealing high temperature and high reservoir pressure boreholes | |
| CN107108357A (zh) | 在高温下使用作为水泥添加剂的甲基羟乙基纤维素 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| B06U | Preliminary requirement: requests with searches performed by other patent offices: procedure suspended [chapter 6.21 patent gazette] | ||
| B09A | Decision: intention to grant [chapter 9.1 patent gazette] | ||
| B16A | Patent or certificate of addition of invention granted [chapter 16.1 patent gazette] |
Free format text: PRAZO DE VALIDADE: 20 (VINTE) ANOS CONTADOS A PARTIR DE 23/12/2015, OBSERVADAS AS CONDICOES LEGAIS. |
|
| B21F | Lapse acc. art. 78, item iv - on non-payment of the annual fees in time |
Free format text: REFERENTE A 8A ANUIDADE. |
|
| B24J | Lapse because of non-payment of annual fees (definitively: art 78 iv lpi, resolution 113/2013 art. 12) |
Free format text: EM VIRTUDE DA EXTINCAO PUBLICADA NA RPI 2755 DE 24-10-2023 E CONSIDERANDO AUSENCIA DE MANIFESTACAO DENTRO DOS PRAZOS LEGAIS, INFORMO QUE CABE SER MANTIDA A EXTINCAO DA PATENTE E SEUS CERTIFICADOS, CONFORME O DISPOSTO NO ARTIGO 12, DA RESOLUCAO 113/2013. |
