EP1069485A2 - Alarm clock, in particular radio alarm with digital display - Google Patents

Alarm clock, in particular radio alarm with digital display Download PDF

Info

Publication number
EP1069485A2
EP1069485A2 EP00113969A EP00113969A EP1069485A2 EP 1069485 A2 EP1069485 A2 EP 1069485A2 EP 00113969 A EP00113969 A EP 00113969A EP 00113969 A EP00113969 A EP 00113969A EP 1069485 A2 EP1069485 A2 EP 1069485A2
Authority
EP
European Patent Office
Prior art keywords
alarm
alarm clock
time
switch
switching
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Withdrawn
Application number
EP00113969A
Other languages
German (de)
French (fr)
Other versions
EP1069485A3 (en
Inventor
Heiner Peter Fensterer
Andreas Dittrich
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Eurochron GmbH
Original Assignee
Eurochron GmbH
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Eurochron GmbH filed Critical Eurochron GmbH
Publication of EP1069485A2 publication Critical patent/EP1069485A2/en
Publication of EP1069485A3 publication Critical patent/EP1069485A3/en
Withdrawn legal-status Critical Current

Links

Images

Classifications

    • G—PHYSICS
    • G04—HOROLOGY
    • G04C—ELECTROMECHANICAL CLOCKS OR WATCHES
    • G04C3/00—Electromechanical clocks or watches independent of other time-pieces and in which the movement is maintained by electric means
    • G04C3/001—Electromechanical switches for setting or display
    • G—PHYSICS
    • G04—HOROLOGY
    • G04C—ELECTROMECHANICAL CLOCKS OR WATCHES
    • G04C21/00—Producing acoustic time signals by electrical means
    • G04C21/16—Producing acoustic time signals by electrical means producing the signals at adjustable fixed times

Definitions

  • the invention relates to alarm clocks, in particular as they operate as digitally displaying battery operated Radio alarm clock under the EUROCHRON model numbers 122 / 209x on the Are and because of the precise adjustability of the wake-up time, i.e. the signaling time when there is radio-accurate signaling please delight.
  • such a radio alarm clock is characterized by the fact that all operating switches as a push button switch on the visible side, i.e. in the front level of the watch case, around the digital display are arranged around.
  • This is usually under the display a switch group for the alarm time setting and on both sides next to the switch for the signaling activation, namely on the one hand around the operating switch for arming / switching off the alarm function (e.g. over the weekend) and on the other hand around the Day switch for signal termination only until the next time the specified one is reached Wake-up time (i.e. 24 hours later).
  • the display also in the visible front surface of the radio alarm clock, one is particularly wider compared to the others Key switch for the snooze or repeat function (i.e. for the temporary interruption signaling) while temporarily turning on one like that Radio clock mechanism arranged from the same battery powered display lighting.
  • the object of the invention is to achieve the acceptance of such a radio alarm clock Promotion of user-friendliness, especially when the operating time is still longer with only one battery to further increase.
  • the involuntary triggering of the Repeat function by the particularly easy-to-use long button in the front surface of the radio alarm leads to the time to get used to a systematic misuse of the alarm clock, namely to the repeated postponement of the specified point in time with the repeated repetition of switching on the lighting, which is usually not required at all each time a particularly strong additional load on the battery and can therefore quickly lead to its malfunction if the battery is already weak as a result of temporarily insufficient supply of the signal processor of the radio alarm clock.
  • the repeat function (with its usual coupling) a temporary lighting switch) instead to the field of the less frequently operated, less accessible, because horizontally operated push button switches in the front of the watch case.
  • the day switch is not just a light, already sensor-responsive push button but a push button that can be actuated via a noticeable, considerable path, which also not only triggers an acoustic actuation confirmation, but also provides a tactile acknowledgment, i.e. with an audible and also manually noticeable click function.
  • This can be achieved by deforming a mechanical snap element in the course of depressing the switch, as such as one Jumping frog "function is known, or for example by means of an elastically inverting rubber bead, as described in more detail for a signal switch in DE-OS 3421319, for example.
  • a more cost-effective implementation results when a button in the housing roof, which can be pivoted or retracted, is pressed against one of the above day switches
  • the commercially available push-button switch arranged on the circuit board works, the internal spring-elastic return stroke of which also leads to the lifting of the externally accessible button supported on it If this switch is actuated while the signal is being sent, the appointment signal just sounding switches off.
  • the above-mentioned changeover is also carried out via this Switch by operating it while signals are not sounding.

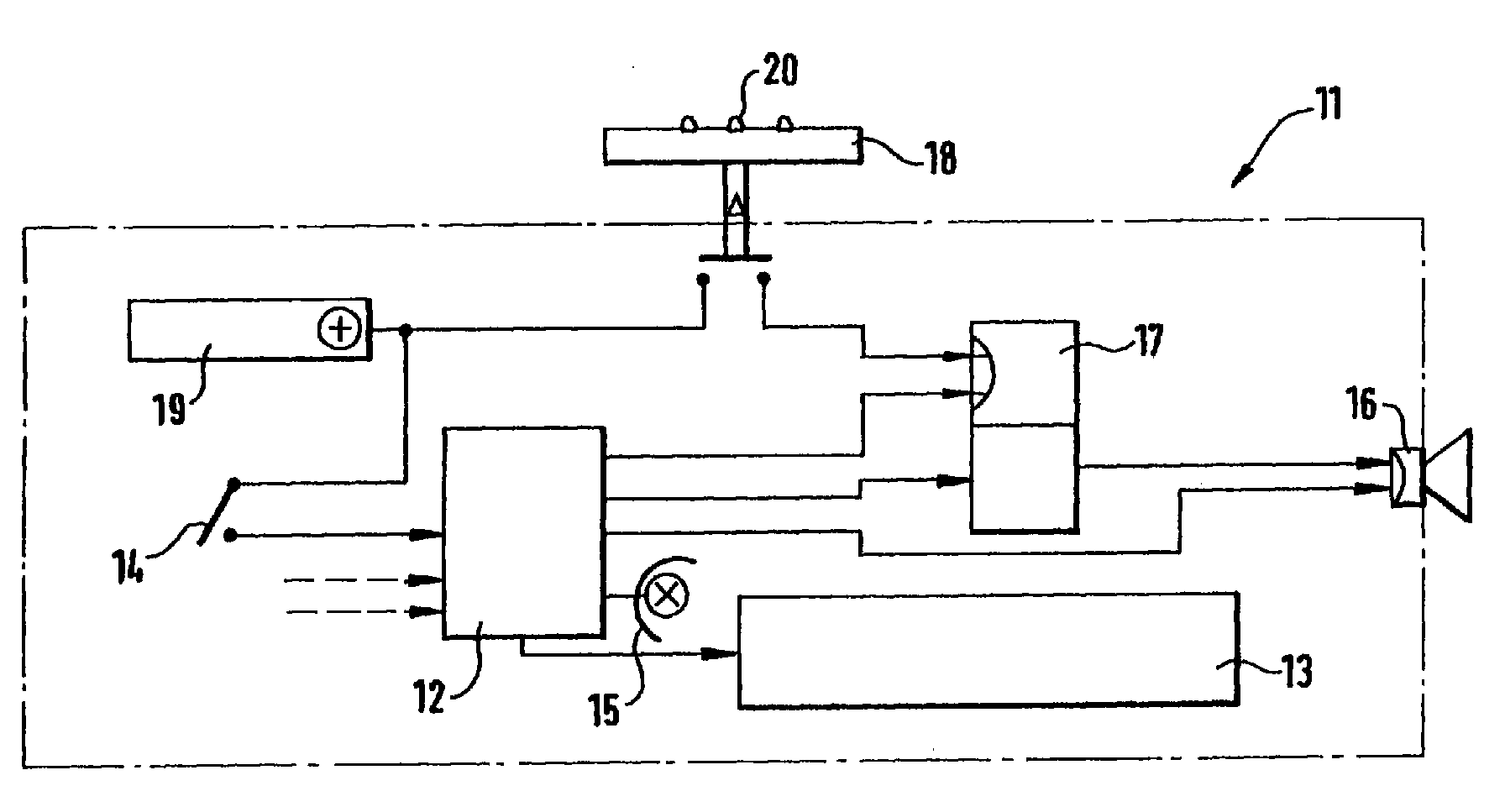

  • the alarm clock 11 symbolically illustrated in the drawing is preferably a radio alarm clock with a signal processor (clock processor 12), which on the one hand an autonomous time-keeping circuit and on the other hand a demodulator and in particular implemented a decoder for received time telegrams on the basis of which corrected the time display advanced from the internal timer if necessary becomes, as is known from the technology of JUNGHANS radio clocks.
  • clock processor 12 an autonomous time-keeping circuit and on the other hand a demodulator and in particular implemented a decoder for received time telegrams on the basis of which corrected the time display advanced from the internal timer if necessary becomes, as is known from the technology of JUNGHANS radio clocks.
  • the time display can done digitally in a display 13 and / or analogously on a dial (not outlined); at least the value of one that can be specified manually to the minute in a 24-hour cycle
  • Signaling time can be shown on the display 13, namely on the one hand during the manual change of the signaling time and on the other hand on call or at Focused alarm clock to display the currently set signaling or wake-up time.
  • the corresponding manual input options are shown with dashed lines Arrows symbolized on the clock processor 12.
  • a repeat switch 14 is connected to the clock processor 12, in which as with the other switches (not shown) around a push button next to the Display 13 is in the visible front of the housing of the alarm clock 11.
  • This Repeat switch 14 also serves, in the usual way, to temporarily switch on one Miniature incandescent lamp (light source 15) for the electrical illumination of the display 13.
  • the clock processor 12 also supplies an acoustically perceptible signal frequency to one electroacoustic transducer 16, but which only responds when one Switching stage 17 is set active (which is drawn out separately for clarity in the drawing is, but in practice also implemented as a logical function in the clock processor 12 as well as the AND function symbolically illustrated at the input of the converter 16).
  • the actuation of the daytime switch 18 (according to the invention, which is now easy to reach in the middle area on the surface of the housing of the alarm clock 11 and which, in contrast to the push-button switches in the front of the housing, has a large movement stroke) ( 24 h off ”) serving pushbutton during a current signal resetting the switching stage 17 until the clock processor 12 (almost 24 hours later) determines the next reaching of the wake-up time specified in the 24-hour format and activates the converter 16 again via the switching stage 17
  • An actuation of the user-friendly day switch 18 located on the alarm clock housing only results in the interruption of the signaling until the next time the signaling time is reached, no additional load on the battery 19, in particular by the light source 15.
  • this is not only conspicuous with one clear actuation stroke, but preferably also with a clear mechanical Pressure point, with an acoustic acknowledgment signal and / or with a tactile detectable rough profile 20 in the form of nubs or ribs on the control surface fitted.

Abstract

The alarm clock (11) includes key switches for setting an alarm time and for switching off the alarm signal, as well as a display (13) in the visible front surface area of a clock casing, for displaying the predetermined alarm time. A day switch (18) is provided for switching off the alarm signal up to the next reaching of the adjusted alarm time. The day switch is arranged on a surface of the casing of the alarm clock opposite a base- or foot surface area, and is formed as a push button to be operated against the base- or foot surface area.

Description

Die Erfindung betrifft Weckeruhren, insbesondere wie sie als digital anzeigende batteriebetriebene Funkwecker etwa unter den EUROCHRON-Modellnummern 122/209x auf dem Markt sind und sich wegen der präzisen Einstellbarkeit des Weck-, also des Signalgabezeitpunktes bei dann funkgenauer Signalgabe großen Zuspruchs erfreuen. Bekanntlich sind solche Funkuhren mit einem Langwellenempfänger für die Aufnahme von Zeittelegrammen und mit einem Signalprozessor zum Dekodieren der Programme samt Ansteuern der Zeitanzeige ausgestattet.The invention relates to alarm clocks, in particular as they operate as digitally displaying battery operated Radio alarm clock under the EUROCHRON model numbers 122 / 209x on the Are and because of the precise adjustability of the wake-up time, i.e. the signaling time when there is radio-accurate signaling please delight. Such are known Radio clocks with a long-wave receiver for recording time telegrams and with a signal processor for decoding the programs including controlling the time display fitted.

Bedienungstechnisch zeichnet solch ein Funkwecker sich dadurch aus, daß alle Bedienungsschalter als Tastschalter sichtseitig, also in der Frontebene des Uhrengehäuses, um das Digital-Display herum angeordnet sind. Dabei handelt es sich in der Regel unter dem Display um eine Schaltergruppe für die Weckzeit-Einstellung und beiderseits daneben um Schalter für die Signalgabe-Aktivierung, nämlich einerseits um den Betriebsschalter für das Scharfschalten/Abschalten der Weckfunktion (z.B. über das Wochenende) und andererseits um den Tagesschalter für die Signalbeendigung nur bis zum nächsten Erreichen des vorgegebenen Weckzeitpunktes (also 24 Stunden später). Oberhalb des Displays, ebenfalls noch in der sichtseitigen Frontfläche des Funkweckers, ist ein gegenüber den anderen besonders breiter Tastschalter für die Snooze- oder Repeat-Funktion (also für die nur vorübergehende Unterbrechung der Signalgabe) unter gleichzeitigem vorübergehendem Einschalten einer wie das Funkuhrwerk aus der selben Batterie gespeisten Display-Beleuchtung angeordnet.Technically, such a radio alarm clock is characterized by the fact that all operating switches as a push button switch on the visible side, i.e. in the front level of the watch case, around the digital display are arranged around. This is usually under the display a switch group for the alarm time setting and on both sides next to the switch for the signaling activation, namely on the one hand around the operating switch for arming / switching off the alarm function (e.g. over the weekend) and on the other hand around the Day switch for signal termination only until the next time the specified one is reached Wake-up time (i.e. 24 hours later). Above the display, also in the visible front surface of the radio alarm clock, one is particularly wider compared to the others Key switch for the snooze or repeat function (i.e. for the temporary interruption signaling) while temporarily turning on one like that Radio clock mechanism arranged from the same battery powered display lighting.

Der Erfindung liegt die Aufgabe zugrunde, die Akzeptanz eines solchen Funkweckers durch Förderung der Bedienungsfreundlichkeit, zumal bei angestrebter noch längerer Betriebsdauer mit nur einer Batterie, weiter zu steigern. The object of the invention is to achieve the acceptance of such a radio alarm clock Promotion of user-friendliness, especially when the operating time is still longer with only one battery to further increase.

Zur erfindungsgemäßen Lösung dieser Aufgabe ist von der Überlegung ausgegangen worden, daß das erstmalige Erscheinen der Signalgabe unbedingt schon mit dem Bewußtsein verknüpft sein sollte, daß der vorgegebene Zeitpunkt gekommen ist und

Figure 00020001
nicht wiederkommt", daß man also die für diesen Zeitpunkt vorgesehene Tätigkeit nun verrichten, wie insbesondere aufstehen, muß - wohingegen die Repeat-Funktion den eigentlich systemwidrigen Sonderfall der praktisch beliebigen Verlagerung dieses doch an sich definitiv vorgegebenen Zeitpunktes zum Gegenstand hat. Die unwillkürliche Auslösung der Repeat-Funktion durch die besonders grifffreundliche lange Taste in der Frontfläche des Funkwekkers führt dagegen mit der Zeit zur Gewöhnung einer systematischen Fehlanwendung der Weckeruhr, nämlich zur wiederholten Verschiebung des vorgegebenen Zeitpunktes mit im Regelfalle gar nicht benötigter ständiger Wiederholung des Einschaltens der Beleuchtung. Der Einschaltstrom ruft jedesmal eine besonders starke zusätzliche Belastung der Batterie hervor und kann deshalb bei schon geschwächter Batterie schnell infolge vorübergehend unzureichender Speisung des Signalprozessors des Funkweckers zu dessen Fehlfunktion führen.In order to achieve this object according to the invention, it has been assumed that the first appearance of the signal should already be linked to the awareness that the specified time has come and
Figure 00020001
does not come back ", so that one must now perform the activity provided for this point in time, such as getting up in particular, whereas the repeat function has as its object the special, actually contrary to the system, the practically arbitrary relocation of this point in time, which is definitely predetermined. The involuntary triggering of the Repeat function by the particularly easy-to-use long button in the front surface of the radio alarm, on the other hand, leads to the time to get used to a systematic misuse of the alarm clock, namely to the repeated postponement of the specified point in time with the repeated repetition of switching on the lighting, which is usually not required at all each time a particularly strong additional load on the battery and can therefore quickly lead to its malfunction if the battery is already weak as a result of temporarily insufficient supply of the signal processor of the radio alarm clock.

Deshalb ist gemäß dem Hauptanspruch vorgesehen, bei der erfindungsgemäßen Weckeruhr die Tagesabschaltung hervorgehoben, nämlich - bei besonders bedienungsfreundlichem etwa lotrechtem Betätigungsvorgang - von der Frontfläche fort auf die Deck- oder Oberfläche des Weckergehäuses zu verlegen, und die Repeat-Funktion (mit ihrer üblichen Kopplung an eine vorübergehende Beleuchtungseinschaltung) statt dessen zum Feld der weniger häufig zu bedienenden, weniger zugriffsfreundlichen da horizontal zu betätigenden Tastschalter in der Frontseite des Uhrgehäuses. Das hat nämlich nun zur Folge, daß die Repeat- samt ihrer Beleuchtungs-Funktion gewissermaßen bei zwischen den Fingern festgehaltenem Gehäuse erst gesucht" werden muß, also nicht unreflektiert sondern nur auf sehr gezielten Zugriff betätigt wird. Daraus resultiert eine erhebliche Energieeinsparung wegen der viel selteneren Beleuchtungseinschaltung, und im übrigen wird die an sich systemwidrige Verschiebung (Wiederholung) des Signalgabezeitpunktes nur zu diesem speziellen, selteneren Bedarfsfall herabstuft. Andererseits führt die besonders bedienungsfreundliche Betätigung des nun oben auf dem Weckergehäuse gelegenen Schalters die Tagesabschaltung (der sogenannte 24 h off"-Schalter) unter bloßer Druckeinwirkung gegen die Unterlage der Weckeruhr stets sogleich zur Abschaltung der aktuellen Signalgabe bis zum Erreichen des nächstfolgenden Signalgabezeitpunktes (am nächsten Tag zur selben Zeit, wenn zwischendurch keine Veränderung der Vorgabe erfolgte). Damit erfüllt die Weckeruhr funktional ihre eigentliche Aufgabe: Der Signalgabezeitpunkt wird nur einmal signalisiert und hat deshalb unmittelbar die ihm gebührende Beachtung zur Folge.Therefore, it is provided according to the main claim to highlight the daily switch-off in the alarm clock according to the invention, namely - with a particularly user-friendly, approximately vertical actuation process - to move from the front surface to the top or surface of the alarm clock housing, and the repeat function (with its usual coupling) a temporary lighting switch) instead to the field of the less frequently operated, less accessible, because horizontally operated push button switches in the front of the watch case. The result of this is that the repeat, together with its lighting function, is to a certain extent only when the housing is held between the fingers must be searched for, that is, not operated without reflection but only operated with very specific access. This results in considerable energy savings due to the much rarer switching on of the lights, and the otherwise system-independent shift (repetition) of the signaling time is only downgraded to this special, less frequent need On the other hand, the particularly user-friendly actuation of the switch now on top of the alarm clock housing leads to the daily shutdown (the so-called 24 h off "switch) under mere pressure against the base of the alarm clock, always immediately to switch off the current signaling until the next signaling time is reached (the next day at the same time, if no change has been made to the specification in between) Their real task: the time of signaling is only signaled once and therefore has to be followed immediately.

Vorzugsweise wird die Bedienungsfreundlichkeit noch dadurch gesteigert, daß der Tagesschalter nicht auch ein leichter, schon sensorisch ansprechender Tastschalter sondern ein über einen spürbaren da erheblichen Weg betätigbarer Drucktaster ist, der ferner nicht nur eine akustische Betätigungsquittierung auslöst, sondern auch eine taktile Quittung liefert, also mit einer hörbaren und auch manuell spürbaren Knackfunktion reagiert. Diese kann durch Verformen eines mechanischen Schnappelementes im Zuge des Niederdrückens des Schalters realisiert werden, wie als solches als eine Springfrosch"-Funktion bekannt, oder etwa durch einen elastisch umstülpenden Gummiwulst, wie z.B. in der DE-OS 3421319 für einen Signalschalter naher beschrieben. Eine kostengünstigere Realisierung ergibt sich, wenn bei diesem oben gelegenen Tagesschalter eine im Gehäusedach verschwenkbar oder versenkbar geführte Taste gegen einen auf der Schaltungsplatine angeordneten käuflichen Knack-Tastschalter arbeitet, dessen interner federelastischer Rückhub auch zum Wieder-Anheben der darauf abgestützten, extern zugänglichen Taste führt. Der Griffsicherheit und Zugriffsbestätigung kann eine grobe, also leicht taktil verifizierbare, Punkt- oder Strichrasterung auf der Betätigungsfläche des Tagesschalters bzw. seiner Taste dienen. Wenn dieser Schalter während der Signalgabe betätigt wird, schaltet also das gerade ertönende Terminsignal ab. Es kann aber auch vorgesehen sein, die oben erwähnte Betriebsumschaltung (Scharfschalten / Abschalten der Weckfunktion) zusätzlich über diesen Schalter vorzunehmen, indem er während gerade nicht ertönenden Signales betätigt wird.The ease of use is preferably further increased by the fact that the day switch is not just a light, already sensor-responsive push button but a push button that can be actuated via a noticeable, considerable path, which also not only triggers an acoustic actuation confirmation, but also provides a tactile acknowledgment, i.e. with an audible and also manually noticeable click function. This can be achieved by deforming a mechanical snap element in the course of depressing the switch, as such as one Jumping frog "function is known, or for example by means of an elastically inverting rubber bead, as described in more detail for a signal switch in DE-OS 3421319, for example. A more cost-effective implementation results when a button in the housing roof, which can be pivoted or retracted, is pressed against one of the above day switches The commercially available push-button switch arranged on the circuit board works, the internal spring-elastic return stroke of which also leads to the lifting of the externally accessible button supported on it If this switch is actuated while the signal is being sent, the appointment signal just sounding switches off. However, it can also be provided that the above-mentioned changeover (arming / switching off the alarm function) is also carried out via this Switch by operating it while signals are not sounding.

Weitere Merkmale und Vorteile sowie zusätzliche Alternativen und Weiterbildungen zur erfindungsgemäßen Lösung ergeben sich aus den weiteren Ansprüchen und aus nachstehender Beschreibung eines in der Zeichnung unter Beschränkung auf das Wesentliche stark abstrahiert skizzierten bevorzugten Realisierungsbeispiels zur erfindungsgemäßen Lösung. Die einzige Figur der Zeichnung zeigt nach Art eines Blockschaltbildes eine funkgesteuerte Weckeruhr herkömmlicher Art, deren Bedienungstasten in der sichtseitigen Gehäuse-Frontfläche angeordnet sind, mit Ausnahme nun des der Standfläche gegenüber in der Gehäuse-Oberfläche (also in der Deckfläche) liegenden Tagesschalters.Other features and advantages as well as additional alternatives and further training for Solution according to the invention result from the further claims and from the following Description of a strong in the drawing limited to the essentials abstracted sketched preferred implementation example for the solution according to the invention. The only figure of the drawing shows a radio-controlled in the manner of a block diagram Alarm clock of a conventional type, the control buttons on the front side of the housing are arranged, with the exception of the stand area opposite in the Housing surface (i.e. in the top surface) lying day switch.

Bei der in der Zeichnung symbolisch veranschaulichten Weckeruhr 11 handelt es sich bevorzugt um einen Funkwecker mit einem Signalprozessor (Uhrenprozessor 12), welcher einerseits eine autonome zeithaltende Schaltung und andererseits einen Demodulator und insbesondere einen Dekodierer für empfangene Zeittelegramme verwirklicht, aufgrund derer die aus der internen Zeitschaltung fortgeschaltete Zeitanzeige erforderlichenfalls korrigiert wird, wie von der Technologie der JUNGHANS-Funkuhren bekannt. Die Zeitanzeige kann digital in einem Display 13 und/oder analog auf einem Zifferblatt (nicht skizziert) erfolgen; zumindest aber ist der Wert eines im 24-Stunden-Zyklus minutengenau manuell vorgebbaren Signalgabezeitpunktes auf dem Display 13 anzeigbar, nämlich einerseits während der manuellen Veränderung des Signalgabezeitpunktes und andererseits auf Abruf bzw. bei scharfgestellter Weckeruhr zur Anzeige des aktuell eingestellten Signalgabe- oder Weckzeitpunktes. Die entsprechenden manuellen Eingabemöglichkeiten sind durch gestrichelte Pfeile am Uhrenprozessor 12 versinnbildlicht.The alarm clock 11 symbolically illustrated in the drawing is preferably a radio alarm clock with a signal processor (clock processor 12), which on the one hand an autonomous time-keeping circuit and on the other hand a demodulator and in particular implemented a decoder for received time telegrams on the basis of which corrected the time display advanced from the internal timer if necessary becomes, as is known from the technology of JUNGHANS radio clocks. The time display can done digitally in a display 13 and / or analogously on a dial (not outlined); at least the value of one that can be specified manually to the minute in a 24-hour cycle Signaling time can be shown on the display 13, namely on the one hand during the manual change of the signaling time and on the other hand on call or at Focused alarm clock to display the currently set signaling or wake-up time. The corresponding manual input options are shown with dashed lines Arrows symbolized on the clock processor 12.

Außerdem ist an den Uhrenprozessor 12 ein Repeat-Schalter 14 angeschlossen, bei dem sich wie bei den anderen Schaltern (nicht dargestellt) um einen Tastschalter neben dem Display 13 in der sichtseitigen Vorderfront des Gehäuses der Weckeruhr 11 handelt. Dieser Repeat-Schalter 14 dient in üblicher Weise zugleich dem vorübergehenden Einschalten einer Miniatur-Glühlampe (Lichtquelle 15) für die elektrische Beleuchtung des Displays 13.In addition, a repeat switch 14 is connected to the clock processor 12, in which as with the other switches (not shown) around a push button next to the Display 13 is in the visible front of the housing of the alarm clock 11. This Repeat switch 14 also serves, in the usual way, to temporarily switch on one Miniature incandescent lamp (light source 15) for the electrical illumination of the display 13.

Der Uhrenprozessor 12 liefert ferner eine akustisch wahrnehmbare Signalfrequenz an einen elektroakustischen Wandler 16, der aber nur dann anspricht, wenn gleichzeitig eine Schaltstufe 17 aktiv gesetzt ist (die zur Verdeutlichung in der Zeichnung separat herausgezeichnet ist, in der Praxis aber ebenfalls als logische Funktion im Uhrenprozessor 12 realisiert wird, ebenso wie die am Eingang des Wandlers 16 symbolisch veranschaulichte UND-Funktion).The clock processor 12 also supplies an acoustically perceptible signal frequency to one electroacoustic transducer 16, but which only responds when one Switching stage 17 is set active (which is drawn out separately for clarity in the drawing is, but in practice also implemented as a logical function in the clock processor 12 as well as the AND function symbolically illustrated at the input of the converter 16).

Die Betätigung des nun erfindungsgemäß grifffreundlich im mittleren Bereich auf der Oberfläche des Gehäuses der Weckeruhr 11 angeordneten und im Gegensatz zu den Tastschaltern in der Gehäuse-Vorderfront mit großem Bewegungshub ausgestatteten, als Tagesschalter 18 ( 24 h off") dienenden Drucktasters während einer aktuellen Signalgabe setzt die Schaltstufe 17 zurück, bis der Uhrenprozessor 12 (knapp 24 Stunden später) das nächste Erreichen des im 24-Stunden-Format vorgegebenen Weckzeitpunktes feststellt und über die Schaltstufe 17 den Wandler 16 erneut ansteuert. Eine Betätigung des bedienungsfreundlich auf dem Weckergehäuse gelegenen Tagesschalters 18 hat also nur die Unterbrechung der Signalgabe bis zum nächsten Erreichen des Signalgabezeitpunktes zur Folge, keine zusätzliche Belastung der Batterie 19 insbesondere durch die Lichtquelle 15.The actuation of the daytime switch 18 (according to the invention, which is now easy to reach in the middle area on the surface of the housing of the alarm clock 11 and which, in contrast to the push-button switches in the front of the housing, has a large movement stroke) ( 24 h off ") serving pushbutton during a current signal resetting the switching stage 17 until the clock processor 12 (almost 24 hours later) determines the next reaching of the wake-up time specified in the 24-hour format and activates the converter 16 again via the switching stage 17 An actuation of the user-friendly day switch 18 located on the alarm clock housing only results in the interruption of the signaling until the next time the signaling time is reached, no additional load on the battery 19, in particular by the light source 15.

Zur Bestätigung der Betätigung des Tagesschalters 18 ist dieser nicht nur mit einem auffallend deutlichen Betätigungshub, sondern vorzugsweise auch mit einem deutlichen mechanischen Druckpunkt, mit einer akustischen Quittungssignalgabe und/oder mit einer taktil erfaßbaren groben Profilierung 20 in Form von Noppen oder Rippen auf der Bedienflache ausgestattet.To confirm the operation of the day switch 18, this is not only conspicuous with one clear actuation stroke, but preferably also with a clear mechanical Pressure point, with an acoustic acknowledgment signal and / or with a tactile detectable rough profile 20 in the form of nubs or ribs on the control surface fitted.

Eine besonders bedienungsfreundliche und energetisch sparsam betreibbare Weckeruhr 11 mit Display 13 für digitale Weckzeitanzeige im 24-Stunden-Format ergibt sich also, wenn der Tagesschalter 18, zur Abschaltung des Wecksignales bis zum nächsten Erreichen des eingestellten Weckzeitpunktes, erfindungsgemäß von der sichtseitigen Vorderfront des Gehäuses der Weckeruhr 11 fort auf die seiner Standfläche gegenüberliegende Gehäuse-Oberfläche verlegt und dort als vergleichsweise langhubig gegen die Standfläche zu bewegender Drucktaster mit akustischer und/oder taktiler Betätigungsrückmeldung ausgelegt ist.A particularly user-friendly and energetically economical alarm clock 11 with display 13 for digital wake-up time display in 24-hour format, so if the day switch 18, for switching off the alarm signal until the next time the set wake-up time, according to the invention from the visible front of the housing the alarm clock 11 continues to the housing surface opposite its base relocated and there to be moved relatively long stroke against the footprint Pushbuttons designed with acoustic and / or tactile actuation feedback is.

Claims (5)

Weckeruhr (11), insbesondere digital anzeigender Funkwecker, mit Tastenschaltern zur Vorgabe des Weckzeitpunktes und zum Abschalten des Wecksignales sowie in der sichtseitigen Frontfläche des Uhrengehäuses mit einem Display (13) zur Anzeige des vorgegebenen Weckzeitpunktes, dadurch gekennzeichnet,
daß ein Tagesschalter (18), zum Abschalten des Wecksignales bis zum nächsten Erreichen des eingestellten Signalgabezeitpunktes, als gegen die Grund- oder Standfläche des Uhrengehäuses zu betätigender Drucktaster in der, der Grund- oder Standfläche gegenüberliegenden, Oberfläche des Gehäuses der Weckeruhr (11) angeordnet ist.Alarm clock (11), in particular digitally displaying radio alarm clock, with key switches for specifying the time of the alarm and for switching off the alarm signal, and in the visible front surface of the watch case with a display (13) for displaying the predetermined time of the alarm, characterized in that
that a day switch (18), for switching off the alarm signal until the next reaching the set signaling time, as a push button to be actuated against the base or standing surface of the watch case in the surface of the housing of the alarm clock (11) opposite the base or standing surface is. Weckeruhr nach Anspruch 1, dadurch gekennzeichnet,
daß der parallel zur Gehäuse-Frontfläche vergleichsweise langhubig betätigbare Tagesschalter (18) mit einer akustischen Betätigungsrückmeldung ausgestattet ist.Alarm clock according to claim 1, characterized in
that the comparatively long-stroke day switch (18), which can be operated parallel to the housing front surface, is equipped with an acoustic actuation feedback. Weckeruhr nach Anspruch 1 oder 2, dadurch gekennzeichnet,
daß der Tagesschalter (18) mit einer taktilen Bestätigung in Form eines manuell spürbaren Knackpunktes ausgestattet ist.Alarm clock according to claim 1 or 2, characterized in that
that the day switch (18) is equipped with a tactile confirmation in the form of a manually noticeable sticking point. Weckeruhr nach einem der vorangehenden Ansprüche, dadurch gekennzeichnet,
daß der Tagesschalter (18) mit einer groben Profilierung (20) auf seiner Bedienfläche ausgestattet ist.Alarm clock according to one of the preceding claims, characterized in that
that the day switch (18) is equipped with a rough profile (20) on its control surface. Weckeruhr nach einem der vorgehenden Ansprüche, dadurch gekennzeichnet,
daß ein Einschalten einer Lichtquelle (15) von einer Betätigung des Tagesschalters (18) unabhängig ist.Alarm clock according to one of the preceding claims, characterized in
that switching on a light source (15) is independent of an actuation of the day switch (18).
