  • This disclosure relates to terminals, wireless communication methods, and base stations in next-generation mobile communication systems.
  • LTE Long Term Evolution
  • UMTS Universal Mobile Telecommunications System
  • Non-Patent Document 1 LTE-Advanced (3GPP Rel. 10-14) was specified for the purpose of achieving higher capacity and greater sophistication over LTE (Third Generation Partnership Project (3GPP (registered trademark)) Release (Rel.) 8, 9).
  • LTE 5th generation mobile communication system
  • 5G+ 5th generation mobile communication system
  • 6G 6th generation mobile communication system
  • NR New Radio
  • E-UTRA Evolved Universal Terrestrial Radio Access
  • E-UTRAN Evolved Universal Terrestrial Radio Access Network
  • NR future wireless communication systems
  • user terminals terminals, user terminals, User Equipment (UE)
  • QCL quasi-co-location
  • TCI Transmission Configuration Indication
  • one of the objectives of this disclosure is to provide a terminal, a wireless communication method, and a base station that appropriately controls the power of UL signals.
  • a terminal has a receiver that receives settings related to Transmission Configuration Indication (TCI) states applicable to multiple signals and a first physical uplink control channel (PUCCH) transmission power parameter associated with the TCI state indicated by absolute power, and a controller that performs PUCCH transmission power control based on the first PUCCH transmission power parameter.
  • TCI Transmission Configuration Indication
  • PUCCH physical uplink control channel
  • the power of the UL signal can be appropriately controlled.
  • FIG. 1 shows an example of an SRS resource set configuration information element.
  • FIG. 2 shows an example of an SRS resource configuration information element.
  • FIG. 3 shows an example of parameter association for SRS.
  • FIG. 4 shows an example of a band for SRS frequency hopping.
  • FIG. 5 shows an example of SRS frequency hopping.
  • FIG. 6 shows another example of SRS frequency hopping.
  • 7 shows an example of a table showing the relationship between the number of transmission combs K TC and the maximum number of cyclic shifts of the SRS n SRS CS,max in Rel.
  • FIG. 8 shows an example of a table indicating the number of transmission combs K TC and the cyclic shift value n SRS CS,i of the SRS when the number of SRS ports N ap SRS is 2.
  • FIG. 9 shows an example of a table indicating the number of transmission combs K TC and the cyclic shift value n SRS CS,i of the SRS when the number of SRS ports N ap SRS is four.
  • 10A and 10B show an example of a unified/common TCI framework.
  • 11A and 11B show an example of DCI-based TCI status indication.
  • FIG. 12 is a diagram illustrating an example of RRC parameters for UL power control.
  • FIG. 13 is a diagram showing an example of transmission power parameters according to option 1-1.
  • FIG. 14 is a diagram showing an example of transmission power parameters according to option 1-2.
  • FIG. 15 is a diagram showing an example of transmission power parameters according to options 1-3.
  • FIG. 16 is a diagram showing an example of transmission power parameters according to options 1-4.
  • FIG. 17 is a diagram illustrating an example of a schematic configuration of a wireless communication system according to an embodiment.
  • FIG. 18 is a diagram illustrating an example of the configuration of a base station according to an embodiment.
  • FIG. 19 is a diagram illustrating an example of the configuration of a user terminal according to an embodiment.
  • FIG. 20 is a diagram illustrating an example of the hardware configuration of a base station and a user terminal according to an embodiment.
  • FIG. 21 is a diagram illustrating an example of a vehicle according to an embodiment.
  • SRS sounding reference signal
  • NR the use of the sounding reference signal (SRS) for measurement is diverse.
  • the SRS of NR is used not only for CSI measurement of the uplink (UL) used in the existing LTE (LTE Rel. 8-14), but also for CSI measurement of the downlink (DL), beam management, etc.
  • the UE may be configured with one or more SRS resources.
  • the SRS resources may be identified by an SRS Resource Index (SRI).
  • SRI SRS Resource Index
  • Each SRS resource may have one or more SRS ports (corresponding to one or more SRS ports).
  • the number of ports per SRS may be 1, 2, 4, etc.
  • the UE may be configured with one or more SRS resource sets.
  • One SRS resource set may be associated with a predetermined number of SRS resources.
  • the UE may use common upper layer parameters for the SRS resources included in one SRS resource set. Note that the resource set in this disclosure may be interpreted as a set, a resource group, a group, etc.
  • Information regarding the SRS resource or resource set may be configured in the UE using higher layer signaling, physical layer signaling, or a combination of both.
  • the SRS configuration information element may include an SRS resource set configuration information element ( Figure 1), an SRS resource configuration information element ( Figure 2), etc.
  • the SRS resource set configuration information element may include an SRS resource set ID (Identifier) (SRS-ResourceSetId), a list of SRS resource IDs (SRS-ResourceId) used in the resource set, an SRS resource type (resourceType), and information on the SRS usage.
  • SRS-ResourceSetId an SRS resource set ID (Identifier)
  • SRS-ResourceId a list of SRS resource IDs (SRS-ResourceId) used in the resource set
  • SRS resourceType SRS resource type
  • the SRS resource type may indicate the time domain behavior of the SRS resource configuration, and may indicate any of periodic SRS (P-SRS), semi-persistent SRS (SP-SRS), and aperiodic SRS (A(AP)-SRS).
  • P-SRS periodic SRS
  • SP-SRS semi-persistent SRS
  • A(AP)-SRS aperiodic SRS
  • the UE may transmit P-SRS and SP-SRS periodically (or periodically after activation).
  • the UE may transmit A-SRS based on an SRS request in the DCI.
  • the use of the SRS may be, for example, beam management, codebook (CB), non-codebook (NCB), antenna switching, etc.
  • the SRS for codebook or non-codebook use may be used to determine a precoder for codebook-based or non-codebook-based uplink shared channel (Physical Uplink Shared Channel (PUSCH)) transmission based on the SRI.
  • PUSCH Physical Uplink Shared Channel
  • SRS for beam management purposes may be assumed such that only one SRS resource for each SRS resource set may be transmitted at a given time instant. Note that in the same Bandwidth Part (BWP), if multiple SRS resources with the same time domain behavior belong to different SRS resource sets, these SRS resources may be transmitted simultaneously.
  • BWP Bandwidth Part
  • the SRS resource configuration information element may include an SRS resource ID (SRS-ResourceId), the number of SRS ports, the SRS port number, the number of transmission combs, SRS resource mapping (e.g., time and/or frequency resource position, resource offset, resource period, number of repetitions, number of SRS symbols, SRS bandwidth, etc.), hopping related information, SRS resource type, sequence ID, spatial relationship information, etc.
  • SRS resource ID SRS resource ID
  • SRS-ResourceId the number of SRS ports
  • SRS port number the number of transmission combs
  • SRS resource mapping e.g., time and/or frequency resource position, resource offset, resource period, number of repetitions, number of SRS symbols, SRS bandwidth, etc.
  • hopping related information e.g., time and/or frequency resource position, resource offset, resource period, number of repetitions, number of SRS symbols, SRS bandwidth, etc.
  • the number of transmission combs has a value of ⁇ 2,4 ⁇ .
  • the number of SRS ports (nrofSRS-Ports) N ap SRS has a value of ⁇ 1,2,4 ⁇ .
  • the antenna port number p i has a value of ⁇ 1000,1001,... ⁇ .
  • the number of consecutive OFDM symbols of SRS (nrofSymbols) N symb SRS has a value of ⁇ 1,2,4 ⁇ .
  • the setting of the number of combs to be transmitted may include a comb offset and a cyclic shift (CS index, CS number).
  • the UE may switch the Bandwidth Part (BWP) for transmitting the SRS for each slot, or may switch the antenna.
  • BWP Bandwidth Part
  • the UE may also apply at least one of intra-slot hopping and inter-slot hopping to the SRS transmission.
  • k - denotes a variable with a line over k, and may be referred to as k - bar.
  • k - 0 p_i may be based on the comb offset K - TC , where K TC is the number of transmitted combs.
  • M SC,b SRS is the number of subcarriers used for SRS transmission within the SRS bandwidth m SRS,b [RB].
  • n b is a constant.
  • SRS antenna switching In Rel. 15 NR, as described above, antenna switching (which may also be called antenna port switching) can be set as an application of SRS. SRS antenna switching may be used, for example, when downlink CSI acquisition is performed using uplink SRS in a Time Division Duplex (TDD) band.
  • TDD Time Division Duplex
  • UL SRS measurements may be used to determine the DL precoder.
  • the UE may report UE capability information (e.g., RRC parameter "supportedSRS-TxPortSwitch") indicating the supported SRS transmission port switching pattern to the network.
  • UE capability information e.g., RRC parameter "supportedSRS-TxPortSwitch”
  • This pattern may be expressed in the form of "txry”, e.g., "t1r2", “t2r4", etc., which may mean that SRS can be transmitted using x antenna ports out of a total of y antennas (which may be written as xTyR).
  • y may correspond to all or a subset of the UE's receiving antennas.
  • a 2T4R (2 transmit ports, 4 receive ports) UE may be configured with an SRS resource set for DL CSI acquisition that includes two SRS resources, each with two ports, and whose purpose is antenna switching.
  • Multi-port SRS transmission Next, the SRS transmission of the multi-port will be described.
  • the UE transmits the SRS by the multi-port, the UE performs multiplexing using the cyclic shift of the base sequence.
  • the following equation shows the cyclic shift ⁇ i at the antenna port P i .
  • Fig. 3 is a table showing the relationship between the number of transmission combs KTC and the maximum number of cyclic shifts of the SRS nSRSCS ,max in Rel. 16. It is assumed that nSRSCS ,max ⁇ ⁇ 0, 1, ..., nSRSCS ,max ⁇ and NapSRS ⁇ ⁇ 1, 2, 4 ⁇ .
  • Fig. 4 is a table showing the number of transmission combs KTC and the cyclic shift value nSRSCS ,i of the SRS when the number of ports NapSRS of the SRS is 2.
  • Fig. 5 is a table showing the number of transmission combs KTC and the cyclic shift value nSRSCS ,i of the SRS when the number of ports NapSRS of the SRS is 4.
  • the following equation indicates the resource start position k 0 p_i in the frequency direction.
  • the first case A corresponds to odd-numbered ports ⁇ 1001, 1003 ⁇ when the number of sending combs is 8.
  • the third case C corresponds to the other cases.
  • nshift is set by the parameter freqDomainShift of the SRS resource configuration information element (FIG. 2).
  • k- TC is set by combOffset of the SRS resource configuration information element.
  • KTC is set by transmissionComb of the SRS resource configuration information element. In other words, in case C, the values of the RRC parameters are applied as they are.
  • Fig. 6 shows the resource start position k TC p_i in the frequency direction when the number of SRS ports N ap SRS is 2.
  • case C is used.
  • Fig. 7 shows the resource start position k 0 p_i in the frequency direction when the number of SRS ports N ap SRS is 4.
  • Figure 8 shows the SRS allocation for each port when the number of transmission combs is 4.
  • case C is used for ports #0 and #2
  • case B is used for ports #1 and #3.
  • a different cyclic shift is used for each port. Note that in Figure 8, the horizontal axis is time and the vertical axis is frequency. The same applies to other figures showing SRS allocation.
  • Figure 9 shows the SRS allocation for each port when the number of transmission combs is 2.
  • case C is used for ports #0 and #1.
  • different cyclic shifts are used for each port.
  • At least one of sequence hopping and group hopping for low-PAPR sequences may be configured by RRC.

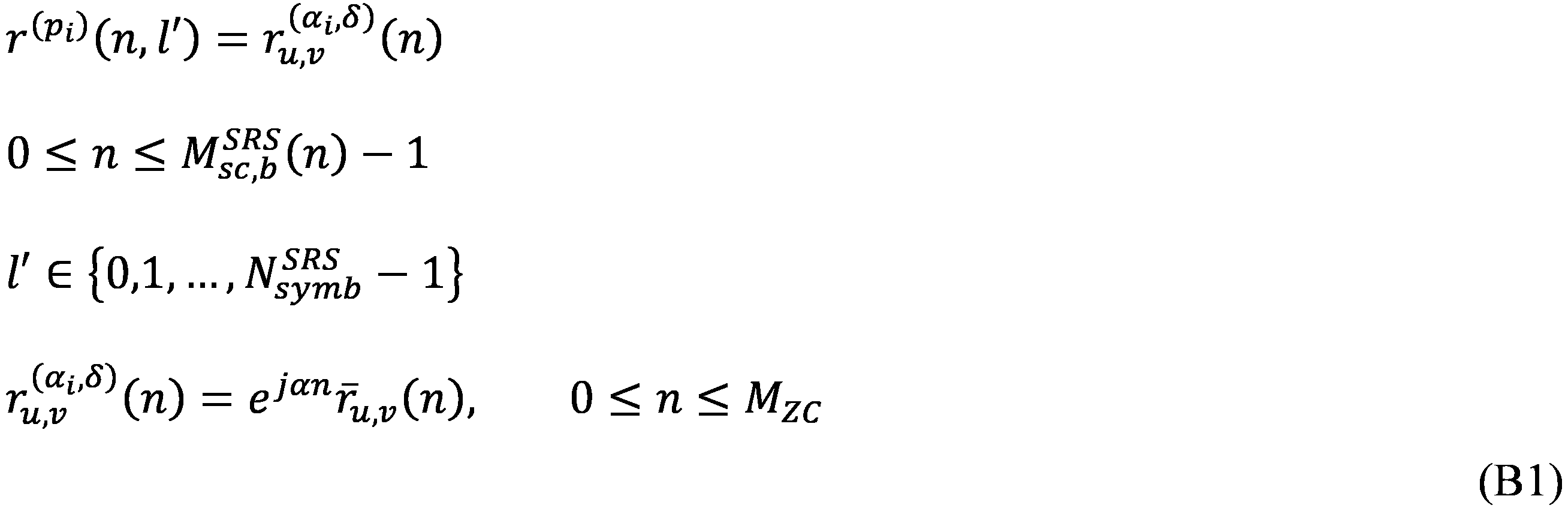

  • a base sequence r -u ,v (n) is divided into multiple groups.
  • r - denotes a variable with an overline on r, and may be called r-bar.
  • v denotes a base sequence number within the group.
  • the definition of the base sequences r -u ,v (0),...,r -u ,v (M ZC -1) depends on the sequence length M ZC .

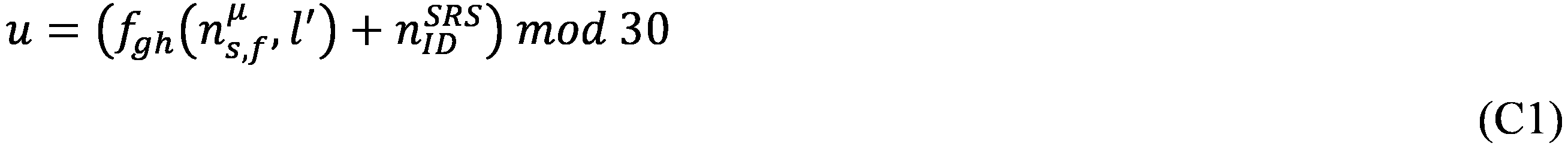

  • the group number u is based on the SRS sequence ID n ID SRS and the symbol number in the radio frame for the SRS resource, given by:
  • the symbol number is based on the slot number n s,f ⁇ in the radio frame, the number of symbols in the slot N symb slot , the starting symbol l 0 for that SRS resource, and the SRS symbol number l′ ⁇ ⁇ 0,1,...,N symb SRS -1 ⁇ in that SRS resource.
  • n ID SRS ⁇ ⁇ 0,1,...,1023 ⁇ is given by the higher layer parameter sequenceId in the SRS-Resource IE, or n ID SRS ⁇ ⁇ 0,1,...,65535 ⁇ is given by the higher layer parameter sequenceId in the SRS-PosResource-r16 IE.
  • groupOrSequenceHopping is equal to 'neither', then neither group hopping nor sequence hopping is used.
  • group number u and sequence number v are given by:
  • groupOrSequenceHopping is equal to 'groupHopping', then group hopping is used and sequence hopping is not used.
  • group number u and sequence number v are given by:

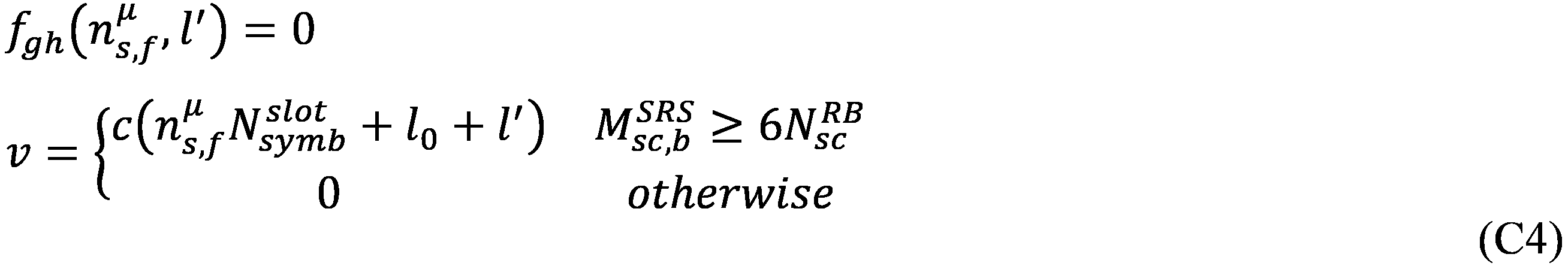

  • c init n ID SRS .
  • groupOrSequenceHopping is equal to 'sequenceHopping', sequence hopping is used and group hopping is not used.
  • group number u and sequence number v are given by:
  • c init n ID SRS .

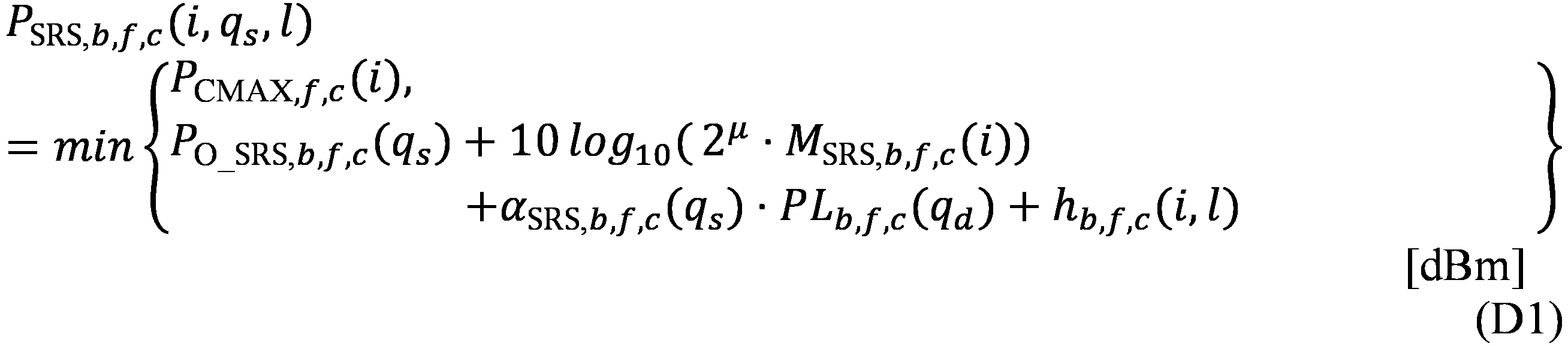

  • SRS Transmission Power Control With index l of power control adjustment state (closed loop state), the transmission power of SRS in an SRS transmission occasion (also referred to as transmission period, etc.) i for active UL BWP b of carrier f of serving cell c, P SRS,b,f,c (i, q s , l) is given by the following equation based on P CMAX,f,c (i), P O_SRS,b,f,c (q s ), M SRS,b,f,c (i), ⁇ SRS,b,f,c (q s ), PL b,f,c (q d ), h b,f,c (i, l):
  • an SRS transmission opportunity i is a period during which an SRS is transmitted, and may be composed of, for example, one or more symbols, one or more slots, etc.
  • P CMAX,f,c (i) is, for example, the UE maximum output power for carrier f of serving cell c at SRS transmission opportunity i
  • P O_SRS,b,f,c (q s ) is a parameter related to the target received power provided by p0 for the active UL BWP b of carrier f of serving cell c and the SRS resource set q s (provided by SRS-ResourceSet and SRS-ResourceSetId) (e.g., a parameter related to a transmit power offset, also referred to as a transmit power offset P0 or a target received power parameter, etc.).
  • M SRS,b,f,c (i) is the SRS bandwidth in number of resource blocks for SRS transmission opportunity i on active UL BWP b of carrier f of serving cell c and subcarrier spacing ⁇ .
  • ⁇ SRS,b,f,c (q s ) is given by ⁇ (e.g., alpha) for active UL BWP b of carrier f with serving cell c and subcarrier spacing ⁇ and SRS resource set q s , where ⁇ (e.g., alpha) may be defined as a path loss compensation factor for UL power control.
  • PL b,f,c (q d ) is the DL pathloss estimate [dB] (pathloss estimation [dB], pathloss compensation) calculated by the UE for the active DL BWP of serving cell c and SRS resource set q s using RS resource index q d , which is the pathloss reference RS (pathloss reference RS, pathloss(PL)-RS, DL-RS for pathloss measurement, e.g., provided by pathlossReferenceRS) associated with SRS resource set q s and is an SS/PBCH block index (e.g., ssb-Index) or a CSI-RS resource index (e.g., csi-RS-Index).
  • pathloss reference RS pathloss reference RS, pathloss(PL)-RS, DL-RS for pathloss measurement, e.g., provided by pathlossReferenceRS
  • the UE calculates PL b,f,c (q d ) using RS resources obtained from the SS/PBCH block that the UE uses to acquire the MIB.
  • pathlossReferenceRSs pathlossReferenceRSs
  • h b,f,c (i,l) is the SRS power control adjustment state for the active UL BWP of carrier f of serving cell c at SRS transmission opportunity i.
  • the SRS power control adjustment state configuration e.g., srs-PowerControlAdjustmentStates
  • the SRS power control adjustment state configuration indicates the same power control adjustment state for SRS and PUSCH transmissions
  • the SRS power control adjustment state h b,f,c (i) may be based on ⁇ SRS,b,f,c (m).
  • h b,f,c (i) may be based on the accumulated value of ⁇ SRS,b,f,c (m).
  • h b,f,c (i) may be ⁇ SRS,b,f,c (i) (absolute value).
  • i 0 may be the smallest positive integer such that K SRS (i ⁇ i 0 ) ⁇ 1 symbols prior to SRS transmission opportunity i ⁇ i 0 occurs earlier than K SRS (i) symbols prior to SRS transmission opportunity i.
  • K SRS (i) may be the number of symbols in the active UL BWP b of carrier f of serving cell c after the last symbol of the corresponding PDCCH that triggers the SRS transmission and before the first symbol of the SRS transmission. If the SRS transmission is semi-persistent or periodic, K SRS (i) may be the number of K SRS,min symbols in the active UL BWP b of carrier f of serving cell c that is equal to the product of the number of symbols per slot, N symb slot , and the minimum of the value provided by k2 in the PUSCH common configuration information (PUSCH-ConfigCommon).

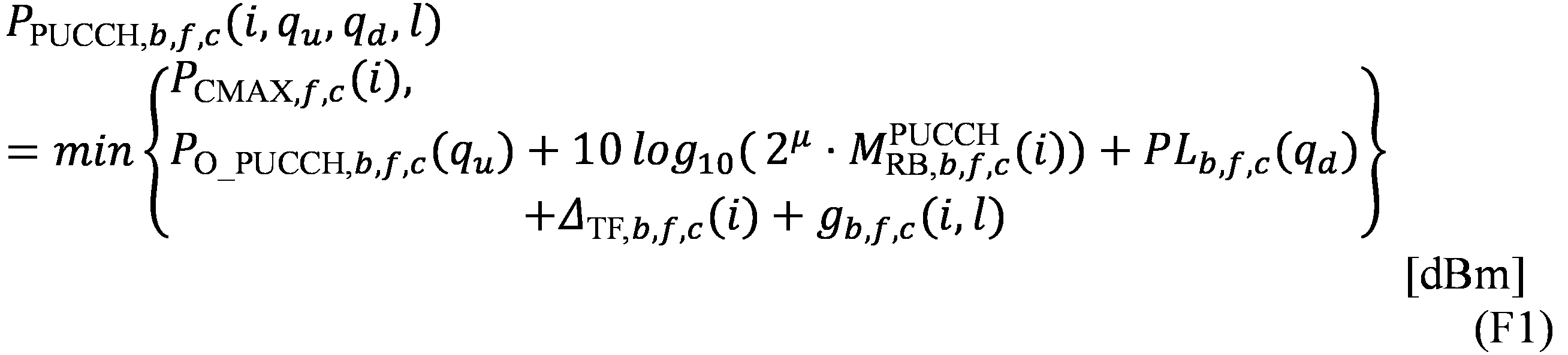

  • the transmission power of the PUSH is controlled based on the TPC command (also called a value, an increase/decrease value, a correction value, etc.) indicated by the value of a field in the DCI (also called a TPC command field, etc.).
  • TPC command also called a value, an increase/decrease value, a correction value, etc.
  • the transmission power (P PUSCH,b,f,c (i,j,q d ,l)) [dBm] of the PUSCH in a PUSCH transmission occasion (also referred to as a transmission period, etc.) i may be based on at least one of P CMAX,f,c(i) , P O — PUSCH,b,f,c (j), M PUSCH RB,b,f,c (i), ⁇ b,f,c (j), PL b,f,c (q d ), ⁇ TF,b,f, c (i), and f b,f,c (i,l) as shown in the following equation.
  • the power control adjustment state may be referred to as the closed loop (CL)-power control (PC) state, the value based on the TPC command of the power control adjustment state index l, the accumulated value of the TPC commands, or the value due to the closed loop.
  • l may be referred to as the closed loop index.
  • a PUSCH transmission opportunity i is a period during which a PUSCH is transmitted, and may be composed of, for example, one or more symbols, one or more slots, etc.
  • P CMAX,f,c (i) is, for example, the maximum transmit power (configured maximum output power, UE configured maximum output power) of the user terminal configured for carrier f of serving cell c at transmission opportunity i.
  • P O_PUSCH,b,f,c (j) is, for example, a parameter related to a target received power (e.g., a parameter related to a transmit power offset, a transmit power offset P0, a target received power parameter, etc.) set for an active UL BWP b of a serving cell c at a transmission opportunity i.
  • P O_UE_PUSCH,b,f,c (j) may be the sum of P O_NOMINAL_PUSCH,f,c (j) and P O_UE_PUSCH,b,f,c (j).
  • M PUSCH RB,b,f,c (i) is, for example, the number of resource blocks (bandwidth) allocated to PUSCH for transmission opportunity i in active UL BWP b of serving cell c and carrier f with subcarrier spacing ⁇ , and ⁇ b,f,c (j) is a value provided by higher layer parameters (e.g., also referred to as msg3-Alpha, p0-PUSCH-Alpha, fractional factor, etc.).
  • higher layer parameters e.g., also referred to as msg3-Alpha, p0-PUSCH-Alpha, fractional factor, etc.
  • PL b,f,c (q d ) is, for example, the path loss (path loss estimation [dB], path loss compensation) calculated in the user terminal using index q d of a reference signal (reference signal (RS), path loss reference RS, pathloss (PL)-RS, path loss reference RS, path loss measurement DL-RS, PUSCH-PathlossReferenceRS) for the downlink BWP associated with active UL BWP b of carrier f of serving cell c.
  • RS reference signal
  • path loss reference RS path loss reference RS
  • pathloss (PL)-RS pathloss
  • path loss reference RS path loss measurement DL-RS
  • PUSCH-PathlossReferenceRS path loss measurement DL-RS
  • the UE may calculate PL b,f,c (q d ) using RS resources from the synchronization signal (SS)/physical broadcast channel (PBCH) block ( SS block (SSB)) used to obtain the Master Information Block (MIB).
  • SS synchronization signal
  • PBCH physical broadcast channel
  • MIB Master Information Block
  • the set of RS resource indices may include one or both of a set of SS/PBCH block indices and a set of channel state information (CSI)-reference signal (RS) resource indices.
  • the UE may identify an RS resource index qd in the set of RS resource indices.
  • the UE may use the same RS resource index qd as for the corresponding PRACH transmission.
  • RAR Random Access Response
  • the UE may obtain a mapping between a set of values for the SRI field in DCI format 0_1 and a set of ID values of the pathloss reference RS from higher layer signaling (e.g., sri-PUSCH-PowerControl-Id in SRI-PUSCH-PowerControl).
  • the UE may determine the RS resource index qd from the ID of the pathloss reference RS mapped to the SRI field value in DCI format 0_1 that schedules the PUSCH.
  • the UE may use the same RS resource index q d for the PUCCH transmission in that PUCCH resource.
  • the UE may use an RS resource index qd with a pathloss reference RS ID of zero.
  • the RS resource index qd may be provided to the UE by a path loss reference index (e.g., pathlossReferenceIndex) in the specific parameter.
  • the UE may determine the RS resource index qd from the value of the ID of the pathloss reference RS mapped to the SRI field in the DCI format that activates the PUSCH transmission. If the DCI format does not include the SRI field, the UE may determine the RS resource index qd with a pathloss reference RS ID of zero.
  • ⁇ TF,b,f,c (i) is the transmission power adjustment component (offset, transmission format compensation) for UL BWP b of carrier f of serving cell c.
  • f b,f,c (i,l) is the PUSCH power control adjustment state for active UL BWP b of carrier f of serving cell c at transmission opportunity i.
  • f b,f,c (i,l) may be based on ⁇ PUSCH,b,f,c (i,l).
  • f b,f,c (i,l) may be based on the accumulated value of ⁇ PUSCH,b,f,c (m,l).
  • f b,f,c (i,l) may be ⁇ PUSCH,b,f,c (i,l) (absolute value).
  • TPC-Accumulation If information indicating that TPC accumulation is disabled (TPC-Accumulation) is not set (if information indicating that TPC accumulation is disabled is not provided and TPC accumulation is set to enabled), the UE accumulates the TPC command values and determines the transmission power based on the accumulation result (power control state) (applies the TPC command values via accumulation).
  • TPC-Accumulation information indicating that TPC accumulation is disabled
  • the UE does not accumulate the TPC command values and determines the transmission power based on the TPC command values (power control state) (applies the TPC command values without using accumulation).
  • ⁇ PUSCH,b,f,c (i,l) may be the TPC command value included in DCI format 0_0 or DCI format 0_1 that schedules a PUSCH transmission opportunity i on active UL BWP b of carrier f of serving cell c, or the TPC command value jointly coded with other TPC commands in DCI format 2_2 with CRC scrambled by a specific Radio Network Temporary Identifier (RNTI) (e.g., TPC-PUSCH-RNTI).
  • RNTI Radio Network Temporary Identifier
  • Di may be the set of TPC command values that the UE receives between K PUSCH (ii 0 )-1 symbols before PUSCH transmission opportunity ii 0 and K PUSCH (i) symbols before PUSCH transmission opportunity i on active UL BWP b of carrier f of serving cell c for PUSCH power control adjustment state l.
  • i 0 may be the smallest positive integer such that K PUSCH (ii 0 ) symbols before PUSCH transmission opportunity ii 0 is earlier than K PUSCH (i) symbols before PUSCH transmission opportunity i.
  • K PUSCH (i) may be the number of symbols in the active UL BWP b of carrier f of serving cell c that is after the last symbol of the corresponding PDCCH reception and before the first symbol of the PUSCH transmission. If a PUSCH transmission is configured by configured grant configuration information (ConfiguredGrantConfig), K PUSCH (i) may be the number of K PUSCH, min symbols in the active UL BWP b of carrier f of serving cell c that is equal to the product of the number of symbols per slot N symb slot and the minimum of the value provided by k2 in PUSCH common configuration information (PUSCH-ConfigCommon).
  • the power control adjustment state may be set by higher layer parameters to have multiple states (e.g., two states) or a single state.
  • multiple power control adjustment states may be identified by an index l (e.g., l ⁇ 0, 1 ⁇ ).
  • the transmission power of the PUCCH and the transmission power of the SRS are both limited by the set maximum output power P CMAX,f,c(i) in the same manner as the transmission power of the PUSCH.
  • the transmission power of the PUCCH is controlled based on the TPC command (also called a value, an increase/decrease value, a correction value, an instruction value, etc.) indicated by the value of a specified field (also called a TPC command field, a first field, etc.) in the DCI.
  • TPC command also called a value, an increase/decrease value, a correction value, an instruction value, etc.
  • a specified field also called a TPC command field, a first field, etc.
  • the transmission power of the PUCCH in a PUCCH transmission occasion (also referred to as a transmission period, etc.) i for an active UL BWP b of a carrier f of a serving cell c (P PUCCH,b,f,c (i,q u ,q d ,l)) may be expressed as follows:
  • the power control adjustment state may be referred to as the PUCCH power control adjustment state, the first or second state, etc.
  • PUCCH transmission opportunity i is a predetermined period during which PUCCH is transmitted, and may be composed of, for example, one or more symbols, one or more slots, etc.
  • P CMAX,f,c (i) is, for example, the transmission power of the user terminal set for carrier f of serving cell c at transmission opportunity i (also referred to as maximum transmission power, UE maximum output power, etc.)
  • P O_PUCCH,b,f,c (q u ) is, for example, a parameter related to the target received power set for active UL BWP b of carrier f of serving cell c at transmission opportunity i (for example, a parameter related to a transmission power offset, also referred to as a transmission power offset P0 or a target received power parameter, etc.).
  • M PUCCH RB,b,f,c (i) is, for example, the number of resource blocks (bandwidth) allocated to PUCCH for transmission opportunity i in active UL BWP b of carrier f of serving cell c and subcarrier spacing ⁇ .
  • PL b,f,c (q d ) is, for example, the path loss calculated in the user terminal using index q d of the reference signal for the downlink BWP (pathloss reference RS, DL RS for pathloss measurement, PUCCH-PathlossReferenceRS) associated with active UL BWP b of carrier f of serving cell c.
  • ⁇ F — PUCCH (F) is a higher layer parameter given per PUCCH format.
  • ⁇ TF,b,f,c (i) is a transmission power adjustment component (offset) for UL BWP b of carrier f of serving cell c.
  • g b,f,c (i,l) is the TPC command based value (e.g., power control adjustment state, accumulated value of TPC commands, value due to closed loop, PUCCH power adjustment state) of said power control adjustment state index l of active UL BWP of carrier f of serving cell c and transmission opportunity i.
  • TPC command based value e.g., power control adjustment state, accumulated value of TPC commands, value due to closed loop, PUCCH power adjustment state
  • l ⁇ 0, 1 ⁇ . If the UE is not provided with information indicating the use of two PUCCH power control adjustment states or spatial relationship information for PUCCH, l may be 0.
  • the UE may obtain a mapping between the PUCCH spatial relation information ID (pucch-SpatialRelationInfoId) value and the closed loop index (closedLoopIndex, power adjustment state index l) by an index provided by the P0 ID for PUCCH (p0-PUCCH-Id in p0-Set in PUCCH-PowerControl in PUCCH-Config). If the UE receives an activation command containing a value of PUCCH spatial relation information ID, the UE may determine the value of the closed loop index that provides the value of l through a link to the corresponding P0 ID for PUCCH.
  • PUCCH spatial relation information ID pump-SpatialRelationInfoId
  • the UE may determine the value of l from the value of qu based on the PUCCH spatial relationship information associated with the P0 ID for PUCCH corresponding to qu and the closed-loop index value corresponding to l.
  • Qu may be a P0 ID for PUCCH (p0-PUCCH-Id) indicating P0 for PUCCH (P0-PUCCH) in a P0 set for PUCCH (p0-Set).
  • JT joint transmission
  • TRPs multiple points
  • Rel. 17 supports non-coherent joint transmission (NCJT) from two TRPs.
  • the PDSCHs from the two TRPs may be precoded and decoded independently.
  • the frequency resources may be non-overlapping, partially overlapping, or fully overlapping. In case of overlap, the PDSCH from one TRP will interfere with the PDSCH from the other TRP.
  • CJT coherent joint transmission
  • Data from the four TRPs may be coherently precoded and transmitted to the UE on the same time-frequency resource.
  • the same precoding matrix may be used considering channels from the four TRPs.
  • Coherent may mean that there is a certain relationship between the phases of the multiple received signals.
  • 4-TRP joint precoding the signal quality may be improved and there may be no interference between the four TRPs. Data may only experience interference outside the four TRPs.
  • the unified TCI framework does not specify the TCI state or spatial relationship for each channel as in Rel. 15, but instead specifies a common beam (common TCI state) and may apply it to all UL and DL channels, or a common beam for UL may apply to all UL channels and a common beam for DL may apply to all DL channels.
  • a common beam common TCI state
  • One common beam for both DL and UL, or one common beam for DL and one common beam for UL (total of two common beams) are being considered.
  • the UE may assume the same TCI state for UL and DL (joint TCI state, joint TCI pool, joint common TCI pool, joint TCI state set).
  • the UE may assume different TCI states for UL and DL respectively (separate TCI state, separate TCI pool, UL separate TCI pool and DL separate TCI pool, separate common TCI pool, UL common TCI pool and DL common TCI pool).
  • the UL and DL default beams may be aligned via MAC CE based beam management (MAC CE level beam instructions).
  • the PDSCH default TCI state may be updated to match the default UL beam (spatial relationship).
  • DCI based beam management may indicate a common beam/unified TCI state from the same TCI pool (joint common TCI pool, joint TCI pool, set) for both UL and DL.
  • X (>1) TCI states may be activated by the MAC CE.
  • the UL/DL DCI may select one out of the X active TCI states.
  • the selected TCI state may be applied to both UL and DL channels/RS.
  • the TCI pool (set) may be multiple TCI states set by RRC parameters, or multiple TCI states (active TCI states, active TCI pool, set) activated by the MAC CE among multiple TCI states set by RRC parameters.
  • Each TCI state may be a QCL type A/D RS.
  • SSB, CSI-RS, or SRS may be set as the QCL type A/D RS.
  • the number of TCI states corresponding to each of one or more TRPs may be specified.
  • the number N ( ⁇ 1) of TCI states (UL TCI states) applied to UL channels/RS and the number M ( ⁇ 1) of TCI states (DL TCI states) applied to DL channels/RS may be specified.
  • At least one of N and M may be notified/configured/instructed to the UE via higher layer signaling/physical layer signaling.
  • this may mean that one UL TCI state and one DL TCI state for a single TRP are notified/configured/instructed separately to the UE (separate TCI states for a single TRP).
  • this may mean that multiple (two) UL TCI states and multiple (two) DL TCI states for multiple (two) TRPs are notified/configured/instructed to the UE (separate TCI states for multiple TRPs).
  • N and M are 1 or 2, but the values of N and M may be 3 or more, and N and M may be different.
  • the RRC parameters configure multiple TCI states for both DL and UL.
  • the MAC CE may activate multiple TCI states from the configured multiple TCI states.
  • the DCI may indicate one of the activated multiple TCI states.
  • the DCI may be a UL/DL DCI.
  • the indicated TCI state may apply to at least one (or all) of the UL/DL channels/RS.
  • One DCI may indicate both UL TCI and DL TCI.
  • a point may be one TCI state that applies to both UL and DL, or it may be two TCI states that apply to UL and DL, respectively.
  • At least one of the multiple TCI states configured by the RRC parameters and the multiple TCI states activated by the MAC CE may be referred to as a TCI pool (common TCI pool, joint TCI pool, TCI state pool).
  • the multiple TCI states activated by the MAC CE may be referred to as an active TCI pool (active common TCI pool).
  • the higher layer parameters (RRC parameters) that set multiple TCI states may be referred to as configuration information that sets multiple TCI states, or simply as “configuration information.” Also, in this disclosure, being instructed to set one of multiple TCI states using DCI may mean receiving indication information that indicates one of the multiple TCI states included in DCI, or may simply mean receiving "instruction information.”
  • the RRC parameters configure multiple TCI states for both DL and UL (joint common TCI pool).
  • the MAC CE may activate multiple TCI states (active TCI pools) out of the configured multiple TCI states. Separate active TCI pools for each of UL and DL may be configured/activated.
  • the DL DCI or new DCI format may select (indicate) one or more (e.g., one) TCI states.
  • the selected TCI state may apply to one or more (or all) DL channels/RS.
  • the DL channels may be PDCCH/PDSCH/CSI-RS.
  • the UE may determine the TCI state of each DL channel/RS using the TCI state behavior (TCI framework) of Rel. 16.
  • the UL DCI or new DCI format may select (indicate) one or more (e.g., one) TCI states.
  • the selected TCI state may apply to one or more (or all) UL channels/RS.
  • the UL channels may be PUSCH/SRS/PUCCH. Thus, different DCIs may indicate UL TCI and DL DCI separately.
  • the MAC CE/DCI will support beam activation/indication to a TCI state associated with a different physical cell identifier (PCI). Also, in Rel. 18 NR and later, it is assumed that the MAC CE/DCI will support indicative serving cell change to a cell with a different PCI.
  • PCI physical cell identifier
  • the UE can configure a list of up to 128 DLorJointTCIState configurations in PDSCH-Config.
  • the UE may apply the DLorJointTCIState or UL-TCIState setting from the reference BWP of the reference CC. If the UE has DLorJointTCIState or UL-TCIState set in any CC in the same band, it does not assume that TCI-State, SpatialRelationInfo (spatial relation information), or PUCCH-SpatialRelationInfo (PUCCH spatial relation information) in that band are set, except for SpatialRelationInfoPos (spatial relation information for position).
  • SpatialRelationInfo spatial relation information
  • PUCCH-SpatialRelationInfo PUCCH spatial relation information
  • the UE assumes that if the UE has TCI-State in any CC in the CC list configured by simultaneousTCI-UpdateList1-r16, simultaneousTCI-UpdateList2-r16, simultaneousSpatial-UpdatedList1-r16, or simultaneousSpatial-UpdatedList2-r16, the UE does not configure DLorJointTCIState or UL-TCIState in any CC in the CC list.
  • the UE receives an activation command that is used to map up to eight TCI states and/or TCI state pairs, with one TCI state for DL channels/signals and one TCI state for UL channels/signals, to code points of the DCI field 'Transmission Configuration Indication' (TCI) for one of the CC/DL BWPs or for a set of CC/DL BWPs, if available.
  • TCI Transmission Configuration Indication
  • a set of TCI state IDs is activated for a set of CC/DL BWPs and, if available, for one of the CC/DL BWPs, the same set of TCI state IDs applies to all DL and/or UL BWPs in the indicated CC, where the applicable list of CCs is determined by the CCs indicated in the activation command.
  • the UE applies the indicated DLorJointTCIState and/or UL-TCIState to one or a set of CC/DL BWPs, and if the indicated mapping to a single TCI code point applies, the UE applies the indicated DLorJointTCIState and/or UL-TCIState to one or a set of CC/DL BWPs.
  • the UE shall assume that the QCL type A/D source RS is set in the CC/DL BWP to which the TCI state applies.
  • Unified TCI Framework supports the following modes 1 to 3: [Mode 1] MAC CE based TCI state indication [Mode 2] DCI based TCI state indication by DCI format 1_1/1_2 with DL assignment [Mode 3] DCI based TCI state indication by DCI format 1_1/1_2 without DL assignment
  • TCI State ID receives DCI format 1_1/1_2 providing indicated TCI state with Rel.
  • DCI format 1_1/1_2 may or may not be accompanied by DL assignment if one is available.
  • DCI format 1_1/1_2 does not carry a DL assignment
  • the UE can assume (verify) the following for that DCI: -
  • the CS-RNTI is used to scramble the CRC for the DCI.
  • the values of the following DCI fields are set as follows: -
  • the redundancy version (RV) field is all '1's.
  • the modulation and coding scheme (MCS) field is all '1's.
  • NDI new data indicator
  • the frequency domain resource assignment (FDRA) field is all '0's for FDRA type 0 or all '1's for FDRA type 1 or all '0's for Dynamic Switch (similar to PDCCH validation for release of DL semi-persistent scheduling (SPS) or UL grant type 2 scheduling).
  • DCI in the above Mode 2/Mode 3 may be called beam instruction DCI.
  • Rel. 15/16 if the UE does not support active BWP change via DCI, the UE will ignore the BWP indicator field.
  • a similar behavior is considered for the relationship between Rel. 17 TCI state support and the interpretation of the TCI field. It is considered that if the UE is configured with Rel. 17 TCI state, the TCI field will always be present in DCI format 1_1/1_2, and if the UE does not support TCI update via DCI, the UE will ignore the TCI field.
  • the presence or absence of a TCI field (TCI presence information in DCI, tci-PresentInDCI) is set for each CORESET.
  • the TCI field in DCI format 1_1 is 0 bits if the higher layer parameter tci-PresentInDCI is not enabled, and 3 bits otherwise. If the BWP indicator field indicates a BWP other than the active BWP, the UE shall follow the following actions: [Operation] If the higher layer parameter tci-PresentInDCI is not enabled for the CORESET used for the PDCCH carrying that DCI format 1_1, the UE shall assume that tci-PresentInDCI is not enabled for all CORESETs in the indicated BWP, otherwise the UE shall assume that tci-PresentInDCI is enabled for all CORESETs in the indicated BWP.
  • the TCI field in DCI format 1_2 is 0 bit if the higher layer parameter tci-PresentInDCI-1-2 is not set, otherwise it is 1, 2 or 3 bits determined by the higher layer parameter tci-PresentInDCI-1-2. If the BWP indicator field indicates a BWP other than the active BWP, the UE shall follow the following actions.
  • the UE shall assume that tci-PresentInDCI is not enabled for all CORESETs in the indicated BWP, otherwise the UE shall assume that tci-PresentInDCI-1-2 for all CORESETs in the indicated BWP is set with the same value as tci-PresentInDCI-1-2 set for the CORESET used for the PDCCH carrying that DCI format 1_2.
  • Figure 11A shows an example of a DCI-based joint DL/UL TCI status indication.
  • a TCI status ID indicating the joint DL/UL TCI status is associated with the value of the TCI field for the joint DL/UL TCI status indication.
  • FIG 11B shows an example of a DCI-based separate DL/UL TCI status indication.
  • At least one TCI status ID is associated with the value of the TCI field for the separate DL/UL TCI status indication: a TCI status ID indicating a DL-only TCI status and a TCI status ID indicating a UL-only TCI status.
  • TCI field values 000 to 001 are associated with only one TCI status ID for DL
  • TCI field values 010 to 011 are associated with only one TCI status ID for UL
  • TCI field values 100 to 111 are associated with both one TCI status ID for DL and one TCI status ID for UL.
  • the unified/common TCI state may mean the Rel. 17 TCI state indicated using (Rel. 17) DCI/MAC CE/RRC (indicated Rel. 17 TCI state).
  • TCI state indicates whether or not TCI is mapped to multiple types of signals (channels/RS).
  • unified/common TCI state TCI state applicable to multiple types of signals (channels/RS)
  • TCI state for multiple types of signals channels/RS
  • the indicated Rel. 17 TCI state may be shared with at least one of the UE-specific reception on PDSCH/PDCC (updated using Rel. 17 DCI/MAC CE/RRC), PUSCH of dynamic grant (DCI)/configured grant, and multiple (e.g., all) dedicated PUCCH resources.
  • the TCI state indicated by the DCI/MAC CE/RRC may be referred to as the indicated TCI state, the unified TCI state.
  • a TCI state other than the unified TCI state may refer to a Rel. 17 TCI state configured using the (Rel. 17) MAC CE/RRC (configured Rel. 17 TCI state).
  • the configured Rel. 17 TCI state, the configured TCI state, a TCI state other than the unified TCI state, and a TCI state applied to a specific type of signal (channel/RS) may be read as interchangeable.
  • the configured Rel. 17 TCI state may not be shared with at least one of the UE-specific reception in the PDSCH/PDCC (updated using Rel. 17 DCI/MAC CE/RRC), the PUSCH of the dynamic grant (DCI)/configured grant, and multiple (e.g., all) dedicated PUCCH resources.
  • the configured Rel. 17 TCI state may be configured by the RRC/MAC CE for each CORESET/resource/resource set, and may not be updated even if the indicated Rel. 17 TCI state (common TCI state) described above is updated.
  • the indicated Rel. 17 TCI state will be applied to UE-specific channels/signals (RS). It is also being considered that the UE will be notified using higher layer signaling (RRC signaling) as to whether the indicated Rel. 17 TCI state or the configured Rel. 17 TCI state will be applied to non-UE-specific channels/signals.
  • RS UE-specific channels/signals
  • RRC signaling higher layer signaling
  • the RRC parameters for the configured Rel. 17 TCI state (TCI state ID) will have the same configuration as the RRC parameters for the TCI state in Rel. 15/16. It is being considered that the configured Rel. 17 TCI state will be configured/instructed for each CORESET/resource/resource set using RRC/MAC CE. It is also being considered that the UE will make decisions regarding the configuration/instruction based on specific parameters.
  • the UE will update the indicated TCI state and the configured TCI state separately. For example, if the unified TCI state for the indicated TCI state is updated for the UE, the configured TCI state may not need to be updated. It is also being considered that the UE will make a decision about the update based on a specific parameter.
  • RRC/MAC CE higher layer signaling
  • TCI state indication for intra-cell beam indication (TCI state indication), it is being considered to support Rel. 17 TCI state indication for UE-specific CORESET and PDSCH associated with that CORESET, and non-UE-specific CORESET and PDSCH associated with that CORESET.
  • inter-cell beam indication e.g., L1/L2 inter-cell mobility
  • support for indicating Rel. 17 TCI states for UE-specific CORESETs and PDSCHs associated with the CORESETs is under consideration.
  • the legacy MAC CE/RACH signaling mechanism may be used.
  • the CSI-RS related to the Rel. 17 TCI state applied to CORESET#0 may be QCL'd with the SSB related to the serving cell PCI (physical cell ID) (similar to Rel. 15).
  • CORESETs with a common search space (CSS), and CORESETs with a CSS and a UE-specific search space (USS), whether to follow the indicated Rel. 17 TCI state may be configured for each CORESET by an RRC parameter. If the indicated Rel. 17 TCI state is not configured for that CORESET, the configured Rel. 17 TCI state may be applied to that CORESET.
  • CCS common search space
  • USS UE-specific search space
  • RRC parameters may be configured for each channel/resource/resource set to follow or not follow the indicated Rel. 17 TCI state. If the indicated Rel. 17 TCI state is not configured for that channel/resource/resource set, the configured Rel. 17 TCI state may be applied to that channel/resource/resource set.
  • the indicated TCI state by the MAC CE/DCI may apply to the following channels/RS:
  • CORESET0 If followUnifiedTCIState is set for CORESET0, the indicated TCI state is applied. Otherwise, the Rel. 15 specifications are applied for that CORESET. That is, CORESET0 follows the TCI state activated by the MAC CE or is QCLed with SSB. For a CORESET with index other than 0 with USS/CSS type 3, the indicated TCI state always applies. - For a CORESET with index other than 0, with at least a CSS other than CSS type 3, configured to follow the uniform TCI state, the indicated TCI state applies. Otherwise, the configured TCI state for that CORESET applies to that CORESET.
  • [PDSCH] - The indicated TCI state always applies for all UE-dedicated PDSCHs.
  • a non-UE-dedicated PDSCH PDSCH scheduled by a DCI in the CSS
  • followUnifiedTCIState is set (for the CORESET of the PDCCH that schedules the PDSCH)
  • the indicated TCI state may apply. Otherwise, the configured TCI state for the PDSCH applies to the PDSCH.
  • followUnifiedTCIState is not set for a PDSCH, whether a non-UE-dedicated PDSCH follows the indicated TCI state may depend on whether followUnifiedTCIState is set for the CORESET used to schedule the PDSCH.
  • CSI-RS For an A-CSI-RS for CSI acquisition or beam management, if followUnifiedTCIState is set (for the CORESET of the PDCCH that triggers that A-CSI-RS), the indicated TCI state applies. For other CSI-RSs, the configured TCI state for that CSI-RS applies.
  • P O_SRS P O_SRS,b,f,c (q s ) above
  • p0 for active UL BWP b of carrier f of serving cell c
  • SRS resource set q s (provided by SRS-ResourceSet and SRS-ResourceSetId).
  • p0 is provided in the SRS configuration (RRC information element SRS-Config) using an integer between -202 and 24.
  • P O_SRS consists only of the absolute target power [dBm] for each SRS setting.
  • P O_PUSCH (P O_PUSCH,b,f,c (j) above) is a parameter constituted by the sum of P O_NOMINAL_PUSCH (P O_NOMINAL_PUSCH,f,c (j) above) and P O_UE_PUSCH (P O_UE_PUSCH,b,f,c (j) above).
  • P O_NOMINAL_PUSCH is provided by the RRC parameter "p0-NominalWithGrant” and P O_UE_PUSCH is provided by "p0" in the RRC parameter "P0-PUSCH-AlphaSet”.
  • the "p0-NominalWithGrant” is provided using integers from -202 to 24, and the "p0” is provided using integers from -16 to 15.
  • P O_PUSCH is composed of an absolute target power [dBm] for each cell and a differential power [dB] for each BWP for each cell.
  • the RRC parameters include an RRC parameter for UL power control (Uplink-powerControl-r17) (see Figure 12).
  • the RRC parameters for UL power control include at least one of the following (see FIG. 12): UL power control ID (ul-powercontrolId-r17), power control parameters for PUSCH (p0AlphaSetforPUSCH-r17), power control parameters for PUCCH (p0AlphaSetforPUCCH-r17), and power control parameters for SRS (p0AlphaSetforSRS-r17).
  • the power control parameters for PUSCH (p0AlphaSetforPUSCH), PUCCH (p0AlphaSetforPUCCH), and SRS (p0AlphaSetforSRS) all refer to the parameters related to p0 and the ⁇ set (P0AlphaSet-r17).
  • the parameters for the set of p0 and ⁇ include at least one of a parameter indicating p0 (p0-r17), a parameter indicating ⁇ (alpha-r17), and a parameter indicating a power control adjustment state index (closedLoopIndex-r17).
  • the transmit power control parameters are updated/changed to those corresponding to the indicated TCI state.
  • P O_UE_PUSCH (differential power) is changed according to the indicated TCI state.
  • P O_PUCCH absolute power
  • P O_PUCCH absolute power
  • P O_SRS absolute power
  • multiple sets including at least one of the following parameters may be configured: P0 (absolute power [dBm]/differential power [dB]) Closed loop state (power control regulation state, l) Path loss RS (SSB or CSI-RS) ⁇
  • the RRC parameters for UL power control are referenced for all PUSCH/PUCCH/SRS (see Figure 12).
  • p0 is the absolute power expressed as an integer value in the range of -202 to 24, but p0 updated according to the indicated TCI state may be the differential power expressed as an integer value in the range of -16 to 15.
  • the range of updated p0 becomes significantly smaller than the set (original) range of p0, so there is a possibility that the SRS transmission power parameter (e.g., p0) may not be updated properly.
  • the inventors therefore came up with a method for controlling the power of UL signals.
  • A/B and “at least one of A and B” may be interpreted as interchangeable. Also, in this disclosure, “A/B/C” may mean “at least one of A, B, and C.”
  • Radio Resource Control RRC
  • RRC parameters RRC parameters
  • RRC messages higher layer parameters, fields, information elements (IEs), settings, etc.
  • IEs information elements
  • CE Medium Access Control
  • update commands activation/deactivation commands, etc.
  • higher layer signaling may be, for example, Radio Resource Control (RRC) signaling, Medium Access Control (MAC) signaling, broadcast information, or any combination thereof.
  • RRC Radio Resource Control
  • MAC Medium Access Control
  • the MAC signaling may use, for example, a MAC Control Element (MAC CE), a MAC Protocol Data Unit (PDU), etc.
  • the broadcast information may be, for example, a Master Information Block (MIB), a System Information Block (SIB), Remaining Minimum System Information (RMSI), Other System Information (OSI), etc.
  • MIB Master Information Block
  • SIB System Information Block
  • RMSI Remaining Minimum System Information
  • OSI System Information
  • the physical layer signaling may be, for example, Downlink Control Information (DCI), Uplink Control Information (UCI), etc.
  • DCI Downlink Control Information
  • UCI Uplink Control Information
  • a b , a_b, and the notation with b added to the lower right of a may be read as mutually interchangeable.
  • a c , a ⁇ c, and the notation with c added to the upper right of a may be read as mutually interchangeable.
  • a b c , a_b ⁇ c, and the notation with b added to the lower right of a and c added to the upper right may be read as mutually interchangeable.
  • ceil(x), ceiling function, and ceiling function may be read as mutually interchangeable.
  • floor(x), floor function, and floor function may be read as mutually interchangeable.
  • SRS wireless communication method
  • P-SRS P-SRS
  • SP-SRS SP-SRS
  • A(AP)-SRS may be interchangeable.
  • SRS resource, SRS resource set, and SRS resource set group may be interchangeable.
  • TRP Time Division Multiple Access
  • TRP ID higher layer configured ID
  • configurable index specific index
  • TRP index panel index
  • index introduced for CJT antenna port index
  • RS (SRS) port index CORESET pool index
  • TCI state position ID configured by higher layer signaling
  • SRS resource set may be interchangeable.
  • the set of power control parameters may include at least one of the following several parameters/information: ⁇ P0 (P0_SRS) Closed loop state (power control adjustment state, l) index Path loss RS (SSB or CSI-RS) ⁇ (path loss compensation coefficient for UL power control)
  • the unified TCI state, indicated TCI state, joint TCI state, UL TCI state, DL TCI state, indicated joint TCI state, indicated UL TCI state, indicated DL TCI state, and TCI state may be interpreted as interchangeable.
  • the unified TCI state in this disclosure may be the Rel. 17 unified TCI state, the Rel. 18 unified TCI state, or the Rel. X (X is any number) unified TCI state.
  • each embodiment of the present disclosure will be described using a specific UL signal (e.g., SRS/PUCCH/PUSCH) as an example, but SRS, PUCCH, and PUSCH may be interpreted as interchangeable.
  • SRS, PUCCH, and PUSCH may be interpreted as interchangeable.
  • each embodiment of the present disclosure can be appropriately applied not only to the UL signal described, but also to SRS/PUCCH/PUSCH.
  • a set of transmission power control parameters for SRS for the unified TCI state (eg, p0AlphaSetforSRS) may be configured/indicated to the UE.
  • the transmission power control parameter may be, for example, at least one of a parameter (e.g., p0-r17) related to a transmission power offset (e.g., p0) and a parameter (e.g., alpha-r17) indicating a path loss compensation coefficient (e.g., ⁇ ) for UL power control.
  • a parameter e.g., p0-r17
  • a parameter e.g., alpha-r17
  • ⁇ path loss compensation coefficient
  • RRC parameters in this disclosure are merely examples and are not limited to the examples shown.
  • "-rXX” added to an RRC parameter may mean that the parameter is defined in Rel. XX, or that the parameter is an extended version of the parameter defined in Rel. XX.
  • "-rXX" added to an RRC parameter may be deleted.
  • the transmission power control parameter may be a transmission power control parameter used in setting/indicating/updating the unified TCI state (indicated TCI state).
  • the transmission power control parameter may be expressed, for example, as absolute power.
  • the transmission power control parameter may be, for example, indicated in a first range.
  • the first range may be indicated, for example, as a range indicating absolute power (e.g., a range from -202 to 24).
  • the first embodiment is broadly divided into the following options 1-1 to 1-4.
  • the UE/NW may follow one of options 1-1 to 1-4, or a combination of at least two of options 1-1 to 1-4.
  • the range of a parameter (e.g., p0-r17) related to a transmission power offset (e.g., p0) defined in Rel. 17 may be extended.
  • the transmission power control parameters defined in the first range may be, for example, only the transmission power control parameters for a specific UL signal (e.g., SRS).
  • the transmission power control parameters for signals other than the specific UL signal e.g., PUSCH/PUCCH
  • a second range e.g., a range from -16 to 15
  • FIG. 13 is a diagram showing an example of transmission power parameters related to Option 1-1.
  • the parameter indicating p0 is shown in the range of -202 to 24.
  • a first transmission power control parameter (e.g., a transmission power control parameter indicated in a first range (a new RRC parameter, which may be described as p0-r17xx as an example)) may be set/defined separately from a second transmission power control parameter (e.g., a parameter relating to a transmission power offset (e.g., p0) defined in Rel. 17 (e.g., p0-r17)).
  • a second transmission power control parameter e.g., a parameter relating to a transmission power offset (e.g., p0) defined in Rel. 17 (e.g., p0-r17)).
  • the second transmission power control parameter may be indicated in a second range.
  • the second range may be, for example, narrower/smaller than the first range (e.g., a range from -16 to 15).
  • the first transmission power control parameter may be indicated in terms of differential power.
  • the UE may determine the transmission power control parameters to be used for SRS transmission power control based on the setting of the first transmission power control parameter and the setting of the second transmission power control parameter.
  • the UE may use the first transmission power control parameter as the transmission power control parameter to be used for SRS transmission power control.
  • the UE may use the second transmission power control parameter as the transmission power control parameter to be used for SRS transmission power control.
  • the UE may determine that only the first (or second) transmission power control parameter is used for SRS transmission power control.
  • the first transmission power control parameter (e.g., new RRC parameter) may be set only for SRS (e.g., transmission power control parameter for SRS (p0AlphaSetforSRS-r17)).
  • the first transmission power control parameter (e.g., new RRC parameter) may be available only for SRS (e.g., transmission power control parameter for SRS (p0AlphaSetforSRS-r17)).
  • PUSCH transmission power control parameters p0AlphaSetforPUSCH-r17
  • PUCCH transmission power control parameters p0AlphaSetforPUCCH-r17
  • a first transmission power control parameter e.g., a new RRC parameter
  • an existing transmission power control parameter second transmission power control parameter
  • FIG. 14 is a diagram showing an example of transmission power parameters related to Option 1-2.
  • the set of p0 and ⁇ (P0AlphaSet-r17) referenced by the transmission power control parameter for SRS (p0AlphaSetforSRS-r17) included in the UL power control parameter (Uplink-powerControl-r17) includes a parameter (p0-r17) indicating p0 represented by differential power and a parameter (p0-r17xx) indicating p0 represented by absolute power.
  • the parameter (p0-r17) indicating p0 represented by differential power is expressed in the range of -16 to 15, and the parameter (p0-r17xx) indicating p0 represented by absolute power is expressed in the range of -202 to 24.
  • a first set of transmission power control parameters for SRS including a first transmission power control parameter (e.g., a transmission power control parameter indicated in a first range (e.g., p0-r17/p0-r17xx)) and a second set of transmission power control parameters for SRS (e.g., P0AlphaSet-r17) including a second transmission power control parameter (e.g., a parameter related to a transmission power offset (e.g., p0) defined in Rel. 17 (e.g., p0-r17)) may be specified/set in the UL power control parameter (e.g., Uplink-powerControl-r17).
  • a first transmission power control parameter e.g., a transmission power control parameter indicated in a first range (e.g., p0-r17/p0-r17xx)
  • a second transmission power control parameter e.g., a parameter related to a transmission power offset (e.g., p0) defined in Rel. 17 (e.
  • the first transmission power control parameter may be indicated in a first range (e.g., a range of -202 to 24) and the second transmission power control parameter may be indicated in a second range (e.g., a range of -16 to 15).
  • the UE may determine the transmission power control parameters to be used for SRS transmission power control based on the setting of the first set of SRS transmission power control parameters and the setting of the second set of SRS transmission power control parameters.
  • the UE may use the transmission power control parameters included in the first set of transmission power control parameters for SRS as the transmission power control parameters to be used for SRS transmission power control.
  • the UE may use the transmission power control parameters included in the second set of transmission power control parameters for SRS as the transmission power control parameters to be used for SRS transmission power control.
  • the UE may determine that only the transmission power control parameters included in the first (or second) set of SRS transmission power control parameters are used for SRS transmission power control.
  • FIG. 15 is a diagram showing an example of transmission power parameters related to options 1-3.
  • the UL power control parameter (Uplink-powerControl-r17) includes at least one of P0AlphaSet-r17 and P0AlphaSet-r17xx.
  • P0AlphaSet-r17 includes a parameter (p0-r17) indicating p0, which has a range from -16 to 15
  • P0AlphaSet-r17xx includes a parameter (p0-r17) indicating p0, which has a range from -202 to 24.
  • a transmission power control parameter indicated in a first range may be indicated by a combination of a transmission power control parameter indicated in a second range (e.g., a second transmission power control parameter (e.g., a parameter related to a transmission power offset (e.g., p0) defined in Rel. 17 (e.g., p0-r17)) and a specific RRC parameter (which may be written as p0-r17xx, for example).
  • a second transmission power control parameter e.g., a parameter related to a transmission power offset (e.g., p0) defined in Rel. 17 (e.g., p0-r17)
  • a specific RRC parameter which may be written as p0-r17xx, for example.
  • the transmission power control parameter indicated in the first range may be notified/defined, for example, in X bits (e.g., 8 bits).
  • the transmission power control parameter indicated in the second range may be notified/defined, for example, in Y bits (e.g., 5 bits).
  • the UE may determine the specific RRC parameter as a bit at a specific position (e.g., Most Significant Bit (MSB)/Least Significant Bit (LSB)) of the transmission power control parameter indicated in the first range.
  • MSB Most Significant Bit
  • LSB east Significant Bit
  • FIG. 16 is a diagram showing an example of transmission power parameters related to options 1-4.
  • the set of p0 and ⁇ (P0AlphaSet-r17) referenced by the transmission power control parameter for SRS (p0AlphaSetforSRS-r17) included in the UL power control parameter (Uplink-powerControl-r17) includes the transmission power control parameter (p0-r17) and a specific RRC parameter (p0-r17xx) indicated in the second range.
  • the UE determines the combination of the transmission power control parameters (p0-r17) indicated in the second range and the specific RRC parameters (p0-r17xx) as the transmission power control parameters indicated in the first range.
  • the impact on the physical layer procedure of SRS transmission power control based on the unified TCI state defined in the existing specifications can be relatively small, and transmission power control can be performed appropriately.
  • a set of transmission power control parameters for SRS for the unified TCI state (eg, p0AlphaSetforSRS) may be configured/indicated to the UE.
  • the transmission power control parameter may be, for example, at least one of a parameter (e.g., p0-r17) related to a transmission power offset (e.g., p0) and a parameter (e.g., alpha-r17) indicating a path loss compensation coefficient (e.g., ⁇ ) for UL power control.
  • a parameter e.g., p0-r17
  • a parameter e.g., alpha-r17
  • ⁇ path loss compensation coefficient
  • the transmission power control parameter may be a transmission power control parameter used in setting/indicating/updating the unified TCI state (indicated TCI state).
  • the transmission power control parameter may be expressed, for example, as a differential power.
  • the UE may calculate/determine the transmission power of the SRS (e.g., P SRS ) based on a first transmission power control parameter (e.g., p0) provided by specific higher layer parameters (e.g., SRS resource set parameters (e.g., SRS-ResourceSet) and SRS resource set ID (e.g., SRS-ResourceSetId)) and a second transmission power control parameter (e.g., p0-r17) applied by a transmission power control parameter for SRS (e.g., p0AlphaSetforSRS) associated with an indicated TCI state (joint/UL TCI state).
  • a first transmission power control parameter e.g., p0
  • specific higher layer parameters e.g., SRS resource set parameters (e.g., SRS-ResourceSet) and SRS resource set ID (e.g., SRS-ResourceSetId)
  • a second transmission power control parameter e.g., p0-r17
  • the second embodiment is broadly divided into the following options 2-1 (including variations) to 2-3.
  • the UE/NW may follow one of options 2-1 to 2-3, or a combination of at least two of options 2-1 to 2-3.
  • an RRC parameter related to the unified TCI state (eg, TCI-State or TCI-UL-State in dl-OrJointTCI-StateList) may be configured.
  • the UE may calculate P O_SRS,b,f,c (q s ) as the sum of a first transmission power control parameter (e.g., p0) provided by a specific higher layer parameter (e.g., a parameter of an SRS resource set (e.g., SRS-ResourceSet) and an SRS resource set ID (e.g., SRS-ResourceSetId)) and a second transmission power control parameter (e.g., p0-r17) applied by a transmission power control parameter for SRS (e.g., p0AlphaSetforSRS) associated with the indicated TCI state ( joint/ UL TCI state).
  • a first transmission power control parameter e.g., p0
  • a specific higher layer parameter e.g., a parameter of an SRS resource set (e.g., SRS-ResourceSet) and an SRS resource set ID (e.g., SRS-ResourceSetId)
  • a second transmission power control parameter e.g
  • the UE may calculate P O_SRS,b, f,c (q s ) based on a first transmit power control parameter (e.g., p0) provided by certain higher layer parameters (e.g., SRS resource set parameters (e.g., SRS-ResourceSet) and SRS resource set ID (e.g., SRS -ResourceSetId)).
  • a first transmit power control parameter e.g., p0
  • certain higher layer parameters e.g., SRS resource set parameters (e.g., SRS-ResourceSet) and SRS resource set ID (e.g., SRS -ResourceSetId)
  • P O_SRS,b,f,c (q s ) may be P 0 in active UL BWP b of carrier f of serving cell c for the SRS resource set (q s ).
  • the RRC parameters e.g., followUnifiedTCI-State-r17/followUnifiedTCI-StateSRS-r17
  • followUnifiedTCI-State-r17/followUnifiedTCI-StateSRS-r17 may not be set.
  • RRC parameters related to the unified TCI state may be configured for the UE.
  • TCI-State or TCI-UL-State in dl-OrJointTCI-StateList may be configured for the UE.
  • the UE may calculate P O_SRS,b,f,c (q s ) as the sum of a first transmission power control parameter (e.g., p0) provided by certain higher layer parameters (e.g., parameters of an SRS resource set (e.g., SRS-ResourceSet) and an SRS resource set ID (e.g., SRS-ResourceSetId)) and, if available, a second transmission power control parameter (e.g., p0-r17) applied by a transmission power control parameter for SRS (e.g., p0AlphaSetforSRS ) associated with the indicated TCI state (joint/UL TCI state).
  • a first transmission power control parameter e.g., p0
  • certain higher layer parameters e.g., parameters of an SRS resource set (e.g., SRS-ResourceSet) and an SRS resource set ID (e.g., SRS-ResourceSetId)
  • a second transmission power control parameter e.g.
  • the UE may calculate P O_SRS,b, f,c (q s ) based on a first transmit power control parameter (e.g., p0) provided by certain higher layer parameters (e.g., SRS resource set parameters (e.g., SRS-ResourceSet) and SRS resource set ID (e.g., SRS -ResourceSetId)).
  • a first transmit power control parameter e.g., p0
  • certain higher layer parameters e.g., SRS resource set parameters (e.g., SRS-ResourceSet) and SRS resource set ID (e.g., SRS -ResourceSetId)
  • P O_SRS,b,f,c (q s ) may be P 0 in active UL BWP b of carrier f of serving cell c for the SRS resource set (q s ).
  • the UE may add a specific term (eg, P O_UE_SRS ) in calculating the transmission power of the SRS (eg, the above formula D1).
  • a specific term eg, P O_UE_SRS
  • the particular term may be set/provided, for example, by a second transmission power control parameter (e.g., p0-r17) applied by a transmission power control parameter for SRS (e.g., p0AlphaSetforSRS) associated with the indicated TCI state (joint/UL TCI state), or may be set/provided by a new RRC parameter defined in Rel. 18 or later.
  • a second transmission power control parameter e.g., p0-r17
  • a transmission power control parameter for SRS e.g., p0AlphaSetforSRS
  • the UE may calculate P O_SRS,b,f,c (q s ) in the calculation of the SRS transmission power (e.g., equation D1 above) based on a first transmission power control parameter (e.g., p0) provided by a specific higher layer parameter (e.g., an SRS resource set parameter (e.g., SRS-ResourceSet) and an SRS resource set ID (e.g. , SRS - ResourceSetId)).
  • a first transmission power control parameter e.g., p0
  • a specific higher layer parameter e.g., an SRS resource set parameter (e.g., SRS-ResourceSet) and an SRS resource set ID (e.g. , SRS - ResourceSetId)
  • the UE may assume/expect/determine that P O_SRS,b,f,c (q s ) is the same value (eg, P O_NOMINAL_PUSCH ) as provided by a particular higher layer parameter (eg, p0-NominalWithGrant).
  • the UE may use the specific term in calculating the transmission power of the SRS if at least one of the following conditions is met: - (For SRS) A second transmission power control parameter (e.g., p0-r17) is set. A transmission power control parameter for SRS (eg, p0AlphaSetforSRS) associated with the indicated TCI state (joint/UL TCI state) is set. - Unified TCI state is set for SRS. -TCI state is set for SRS.
  • - (For SRS) A second transmission power control parameter (e.g., p0-r17) is set.
  • a transmission power control parameter for SRS eg, p0AlphaSetforSRS
  • - Unified TCI state is set for SRS.
  • -TCI state is set for SRS.
  • the UE may use the second term (eg, P O_UE_SRS ) instead of the first term (eg, P O_SRS,b,f,c (q s )).
  • At least one of the second term (e.g., P O_UE_SRS ), ⁇ , and the power control adjustment state index may be provided by a transmission power control parameter for SRS (e.g., p0AlphaSetforSRS) associated with the indicated TCI state (joint/UL TCI state).
  • a transmission power control parameter for SRS e.g., p0AlphaSetforSRS
  • At least one of the second term (e.g., P O_UE_SRS ), ⁇ , and the power control adjustment state index may be provided by a transmission power control parameter for SRS (e.g., p0AlphaSetforSRS) associated with an indicated TCI state (joint/UL TCI state) for a particular SRS resource.
  • a transmission power control parameter for SRS e.g., p0AlphaSetforSRS
  • the RS index qd associated with P SRS / ⁇ may be provided/configured by a pathloss reference RS ID (e.g., pathlossReferenceRS-Id-r17) associated/included in the indicated TCI state (joint/UL TCI state) of the particular SRS resource.
  • a pathloss reference RS ID e.g., pathlossReferenceRS-Id-r17
  • the particular SRS resource may be, for example, the SRS resource corresponding to the lowest (or highest) SRS resource ID.
  • the effect on information defined in existing specifications e.g., RRC parameters
  • transmission power control can be performed appropriately.
  • a set of transmit power control parameters for PUCCH for the unified TCI state (eg, p0AlphaSetforPUCCH) may be configured/indicated to the UE.
  • the transmission power control parameters may indicate, for example, at least a parameter (e.g., p0-r17) related to the transmission power offset (e.g., p0).
  • the transmission power control parameter may be a transmission power control parameter used in setting/indicating/updating the unified TCI state (indicated TCI state).
  • the UE may perform transmission power control of the PUCCH based on the transmission power control parameter.
  • the UE may calculate/determine/set/update PO_UE_PUCCH based on the transmission power control parameter.
  • the third embodiment is broadly divided into the following options 3-1 to 3-3.
  • the UE/NW may follow one of options 3-1 to 3-3, or a combination of at least two of options 3-1 to 3-3.
  • the UE may apply this embodiment if at least one of the following conditions is met: - Whether or not specific UE capability information is reported (option 3-1-1). - Whether or not the unified TCI status is set (option 3-1-2). ⁇ Whether or not to configure a set of PUCCH transmission power control parameters for the unified TCI state (option 3-1-3).
  • option 3-1-1 for example, if the UE reports specific UE capability information, this embodiment may be applied.
  • the UE may apply this embodiment when higher layer parameters related to the unified TCI state (e.g., TCI-State or TCI-UL-State in dl-OrJointTCI-StateList) are configured.
  • higher layer parameters related to the unified TCI state e.g., TCI-State or TCI-UL-State in dl-OrJointTCI-StateList
  • the UE may apply this embodiment if p0AlphaSetforPUCCH is set.
  • the parameters for calculating/determining/setting/updating P O_UE_PUCCH may be based on at least one of the following: A set of transmit power control parameters for PUCCH for the unified TCI state (eg, p0AlphaSetforPUCCH-r17). A parameter (eg, p0-r17) related to a transmission power offset (eg, p0) in a set of transmission power control parameters for PUCCH for the unified TCI state (eg, p0AlphaSetforPUCCH-r17).
  • the UE may assume/expect that the setting/update of the transmission power control parameters based on the unified TCI state framework will not be set/instructed.
  • UEs that support the unified TCI state may apply/support this embodiment.
  • the transmission power of the PUCCH can be controlled without defining new parameters, making implementation easier.
  • a set of transmit power control parameters for PUCCH for the unified TCI state (eg, p0AlphaSetforPUCCH) may be configured/indicated to the UE.
  • the transmission power control parameter may be, for example, at least one of a parameter (e.g., p0-r17) related to a transmission power offset (e.g., p0) and a parameter (e.g., alpha-r17) indicating a path loss compensation coefficient (e.g., ⁇ ) for UL power control.
  • a parameter e.g., p0-r17
  • a parameter e.g., alpha-r17
  • ⁇ path loss compensation coefficient
  • the transmission power control parameter may be a transmission power control parameter used in setting/indicating/updating the unified TCI state (indicated TCI state).
  • the transmission power control parameter may be expressed, for example, as an absolute target power (absolute power).
  • the UE may control the transmission power of the PUCCH based on the transmission power control parameters.
  • the fourth embodiment is broadly divided into the following options 4-1 to 4-3.
  • the UE/NW may follow one of options 4-1 to 4-3, or a combination of at least two of options 4-1 to 4-3.
  • the transmission power control parameters (e.g., p0-r17) may be indicated in a range that is an extension of the range defined in Rel.
  • the transmission power control parameter may be, for example, indicated in a first range.
  • the first range may be indicated, for example, as a range indicating absolute power (e.g., a range from -202 to 24).
  • New higher layer (RRC) parameters for setting/indicating absolute target power may be defined.
  • UEs may distinguish between the transmission power control parameters defined up to Rel. 17 and the new RRC parameters.
  • At least one of options 1-1 to 1-4 in the first embodiment described above may be applied by replacing SRS with PUCCH.
  • the UE may apply this embodiment if at least one of the following conditions is met: - Whether or not specific UE capability information is reported (option 4-2-1). - Whether or not the unified TCI status is set (option 4-2-2). ⁇ Whether or not to configure a set of PUCCH transmission power control parameters for the unified TCI state (option 4-2-3).
  • the UE may apply this embodiment when higher layer parameters related to the unified TCI state (e.g., TCI-State or TCI-UL-State in dl-OrJointTCI-StateList) are configured.
  • higher layer parameters related to the unified TCI state e.g., TCI-State or TCI-UL-State in dl-OrJointTCI-StateList
  • the UE may apply this embodiment if p0AlphaSetforPUCCH is set.
  • the UE may assume/expect that the setting/update of the transmission power control parameters based on the unified TCI state framework will not be set/instructed.
  • UEs that support the unified TCI state may apply/support this embodiment.
  • the target power for PUCCH can be set/updated flexibly and appropriately.
  • any information may be notified to the UE (from a network (NW) (e.g., a base station (BS))) (in other words, any information is received by the UE from the BS) using physical layer signaling (e.g., DCI), higher layer signaling (e.g., RRC signaling, MAC CE), a specific signal/channel (e.g., PDCCH, PDSCH, reference signal), or a combination thereof.
  • NW network
  • BS base station
  • the MAC CE may be identified by including a new Logical Channel ID (LCID) in the MAC subheader that is not specified in existing standards.
  • LCID Logical Channel ID
  • the notification may be made by a specific field of the DCI, a Radio Network Temporary Identifier (RNTI) used to scramble Cyclic Redundancy Check (CRC) bits assigned to the DCI, the format of the DCI, etc.
  • RNTI Radio Network Temporary Identifier
  • CRC Cyclic Redundancy Check
  • notification of any information to the UE in the above-mentioned embodiments may be performed periodically, semi-persistently, or aperiodically.
  • notification of any information from the UE (to the NW) may be performed using physical layer signaling (e.g., UCI), higher layer signaling (e.g., RRC signaling, MAC CE), a specific signal/channel (e.g., PUCCH, PUSCH, PRACH, reference signal), or a combination thereof.
  • physical layer signaling e.g., UCI
  • higher layer signaling e.g., RRC signaling, MAC CE
  • a specific signal/channel e.g., PUCCH, PUSCH, PRACH, reference signal
  • the MAC CE may be identified by including a new LCID in the MAC subheader that is not specified in existing standards.
  • the notification may be transmitted using PUCCH or PUSCH.
  • notification of any information from the UE may be performed periodically, semi-persistently, or aperiodically.
  • At least one of the above-mentioned embodiments may be applied when a specific condition is satisfied, which may be specified in a standard or may be notified to a UE/BS using higher layer signaling/physical layer signaling.
  • At least one of the above-described embodiments may be applied only to UEs that have reported or support a particular UE capability.
  • the specific UE capabilities may indicate at least one of the following: - Supporting specific processing/operations/control/information for at least one of the above embodiments.
  • the above-mentioned specific UE capabilities may be capabilities that are applied across all frequencies (commonly regardless of frequency), capabilities per frequency (e.g., one or a combination of a cell, band, band combination, BWP, component carrier, etc.), capabilities per frequency range (e.g., Frequency Range 1 (FR1), FR2, FR3, FR4, FR5, FR2-1, FR2-2), capabilities per subcarrier spacing (SubCarrier Spacing (SCS)), or capabilities per Feature Set (FS) or Feature Set Per Component-carrier (FSPC).
  • FR1 Frequency Range 1
  • FR2 FR2, FR3, FR4, FR5, FR2-1, FR2-2
  • SCS subcarrier Spacing
  • FS Feature Set
  • FSPC Feature Set Per Component-carrier
  • the specific UE capabilities may be capabilities that are applied across all duplexing methods (commonly regardless of the duplexing method), or may be capabilities for each duplexing method (e.g., Time Division Duplex (TDD) and Frequency Division Duplex (FDD)).
  • TDD Time Division Duplex
  • FDD Frequency Division Duplex
  • At least one of the above-mentioned embodiments may be applied when the UE configures/activates/triggers specific information related to the above-mentioned embodiments (or performs the operations of the above-mentioned embodiments) by higher layer signaling/physical layer signaling.
  • the specific information may be information indicating that the operations of the above-mentioned embodiments are enabled, any RRC parameters for a specific release (e.g., Rel. 18/19), etc.
  • the RRC parameters may have names that are the names of existing RRC parameters with "r18"/"r19" added.
  • the UE may apply, for example, the behavior of Rel. 15/16/17.
  • Appendix A With respect to one embodiment of the present disclosure, the following invention is noted.
  • Appendix A-1 a receiver for receiving a configuration relating to a Transmission Configuration Indication (TCI) state applicable to a plurality of signals and a first Sounding Reference Signal (SRS) transmit power parameter associated with the TCI state, the SRS transmit power parameter being expressed in absolute power;
  • a terminal having a control unit that performs transmission power control of the SRS based on the first SRS transmission power parameter.
  • the receiver further receives a second SRS transmission power parameter associated with the TCI state indicated by a differential power;
  • the first SRS transmission power parameter is a combination of a second SRS transmission power parameter associated with the TCI state indicated by a differential power and other parameters.
  • Appendix B With respect to one embodiment of the present disclosure, the following invention is noted.
  • Appendix B-1 a receiver for receiving a configuration relating to a Transmission Configuration Indication (TCI) state applicable to a plurality of signals and a first Physical Uplink Control Channel (PUCCH) transmit power parameter associated with the TCI state, the PUCCH transmit power parameter being expressed in absolute power;
  • a terminal comprising: a control unit that performs a transmission power control of a PUCCH based on the first PUCCH transmission power parameter.
  • Appendix B-2 The terminal according to Supplementary Note B-1, wherein the first PUCCH transmission power parameter is indicated in a range wider than the range of a second PUCCH transmission power parameter associated with the TCI state indicated by a differential power.
  • the receiver further receives a second PUCCH transmission power parameter associated with the TCI state indicated by a differential power;
  • Wired communication system A configuration of a wireless communication system according to an embodiment of the present disclosure will be described below.
  • communication is performed using any one of the wireless communication methods according to the above embodiments of the present disclosure or a combination of these.
  • FIG. 17 is a diagram showing an example of a schematic configuration of a wireless communication system according to an embodiment.
  • the wireless communication system 1 (which may simply be referred to as system 1) may be a system that realizes communication using Long Term Evolution (LTE) specified by the Third Generation Partnership Project (3GPP), 5th generation mobile communication system New Radio (5G NR), or the like.
  • LTE Long Term Evolution
  • 3GPP Third Generation Partnership Project
  • 5G NR 5th generation mobile communication system New Radio
  • the wireless communication system 1 may also support dual connectivity between multiple Radio Access Technologies (RATs) (Multi-RAT Dual Connectivity (MR-DC)).
  • MR-DC may include dual connectivity between LTE (Evolved Universal Terrestrial Radio Access (E-UTRA)) and NR (E-UTRA-NR Dual Connectivity (EN-DC)), dual connectivity between NR and LTE (NR-E-UTRA Dual Connectivity (NE-DC)), etc.
  • RATs Radio Access Technologies
  • MR-DC may include dual connectivity between LTE (Evolved Universal Terrestrial Radio Access (E-UTRA)) and NR (E-UTRA-NR Dual Connectivity (EN-DC)), dual connectivity between NR and LTE (NR-E-UTRA Dual Connectivity (NE-DC)), etc.
  • E-UTRA Evolved Universal Terrestrial Radio Access
  • EN-DC E-UTRA-NR Dual Connectivity
  • NE-DC NR-E-UTRA Dual Connectivity
  • the LTE (E-UTRA) base station (eNB) is the master node (MN), and the NR base station (gNB) is the secondary node (SN).
  • the NR base station (gNB) is the MN, and the LTE (E-UTRA) base station (eNB) is the SN.
  • the wireless communication system 1 may support dual connectivity between multiple base stations within the same RAT (e.g., dual connectivity in which both the MN and SN are NR base stations (gNBs) (NR-NR Dual Connectivity (NN-DC))).
  • dual connectivity in which both the MN and SN are NR base stations (gNBs) (NR-NR Dual Connectivity (NN-DC))).
  • gNBs NR base stations
  • N-DC Dual Connectivity
  • the wireless communication system 1 may include a base station 11 that forms a macrocell C1 with a relatively wide coverage, and base stations 12 (12a-12c) that are arranged within the macrocell C1 and form a small cell C2 that is narrower than the macrocell C1.
  • a user terminal 20 may be located within at least one of the cells. The arrangement and number of each cell and user terminal 20 are not limited to the embodiment shown in the figure. Hereinafter, when there is no need to distinguish between the base stations 11 and 12, they will be collectively referred to as base station 10.
  • the user terminal 20 may be connected to at least one of the multiple base stations 10.
  • the user terminal 20 may utilize at least one of carrier aggregation (CA) using multiple component carriers (CC) and dual connectivity (DC).
  • CA carrier aggregation
  • CC component carriers
  • DC dual connectivity
  • Each CC may be included in at least one of a first frequency band (Frequency Range 1 (FR1)) and a second frequency band (Frequency Range 2 (FR2)).
  • Macro cell C1 may be included in FR1
  • small cell C2 may be included in FR2.
  • FR1 may be a frequency band below 6 GHz (sub-6 GHz)
  • FR2 may be a frequency band above 24 GHz (above-24 GHz). Note that the frequency bands and definitions of FR1 and FR2 are not limited to these, and for example, FR1 may correspond to a higher frequency band than FR2.
  • the user terminal 20 may communicate using at least one of Time Division Duplex (TDD) and Frequency Division Duplex (FDD) in each CC.
  • TDD Time Division Duplex
  • FDD Frequency Division Duplex
  • the multiple base stations 10 may be connected by wire (e.g., optical fiber conforming to the Common Public Radio Interface (CPRI), X2 interface, etc.) or wirelessly (e.g., NR communication).
  • wire e.g., optical fiber conforming to the Common Public Radio Interface (CPRI), X2 interface, etc.
  • NR communication e.g., NR communication
  • base station 11 which corresponds to the upper station
  • IAB Integrated Access Backhaul
  • base station 12 which corresponds to a relay station
  • the base station 10 may be connected to the core network 30 directly or via another base station 10.
  • the core network 30 may include at least one of, for example, an Evolved Packet Core (EPC), a 5G Core Network (5GCN), a Next Generation Core (NGC), etc.
  • EPC Evolved Packet Core
  • 5GCN 5G Core Network
  • NGC Next Generation Core
  • the core network 30 may include network functions (Network Functions (NF)) such as, for example, a User Plane Function (UPF), an Access and Mobility management Function (AMF), a Session Management Function (SMF), a Unified Data Management (UDM), an Application Function (AF), a Data Network (DN), a Location Management Function (LMF), and Operation, Administration and Maintenance (Management) (OAM).
  • NF Network Functions
  • UPF User Plane Function
  • AMF Access and Mobility management Function
  • SMF Session Management Function
  • UDM Unified Data Management
  • AF Application Function
  • DN Data Network
  • LMF Location Management Function
  • OAM Operation, Administration and Maintenance
  • the user terminal 20 may be a terminal that supports at least one of the communication methods such as LTE, LTE-A, and 5G.
  • a wireless access method based on Orthogonal Frequency Division Multiplexing may be used.
  • OFDM Orthogonal Frequency Division Multiplexing
  • CP-OFDM Cyclic Prefix OFDM
  • DFT-s-OFDM Discrete Fourier Transform Spread OFDM
  • OFDMA Orthogonal Frequency Division Multiple Access
  • SC-FDMA Single Carrier Frequency Division Multiple Access
  • the radio access method may also be called a waveform.
  • other radio access methods e.g., other single-carrier transmission methods, other multi-carrier transmission methods
  • a downlink shared channel (Physical Downlink Shared Channel (PDSCH)) shared by each user terminal 20, a broadcast channel (Physical Broadcast Channel (PBCH)), a downlink control channel (Physical Downlink Control Channel (PDCCH)), etc. may be used as the downlink channel.
  • PDSCH Physical Downlink Shared Channel
  • PBCH Physical Broadcast Channel
  • PDCCH Physical Downlink Control Channel
  • an uplink shared channel (Physical Uplink Shared Channel (PUSCH)) shared by each user terminal 20, an uplink control channel (Physical Uplink Control Channel (PUCCH)), a random access channel (Physical Random Access Channel (PRACH)), etc. may be used as an uplink channel.
  • PUSCH Physical Uplink Shared Channel
  • PUCCH Physical Uplink Control Channel
  • PRACH Physical Random Access Channel
  • SIB System Information Block
  • PDSCH User data, upper layer control information, System Information Block (SIB), etc.
  • SIB System Information Block
  • PUSCH User data, upper layer control information, etc.
  • MIB Master Information Block
  • PBCH Physical Broadcast Channel
  • Lower layer control information may be transmitted by the PDCCH.
  • the lower layer control information may include, for example, downlink control information (Downlink Control Information (DCI)) including scheduling information for at least one of the PDSCH and the PUSCH.
  • DCI Downlink Control Information
  • the DCI for scheduling the PDSCH may be called a DL assignment or DL DCI
  • the DCI for scheduling the PUSCH may be called a UL grant or UL DCI.
  • the PDSCH may be interpreted as DL data
  • the PUSCH may be interpreted as UL data.
  • a control resource set (COntrol REsource SET (CORESET)) and a search space may be used to detect the PDCCH.
  • the CORESET corresponds to the resources to search for DCI.
  • the search space corresponds to the search region and search method of PDCCH candidates.
  • One CORESET may be associated with one or multiple search spaces. The UE may monitor the CORESET associated with a certain search space based on the search space configuration.
  • a search space may correspond to PDCCH candidates corresponding to one or more aggregation levels.
  • One or more search spaces may be referred to as a search space set. Note that the terms “search space,” “search space set,” “search space setting,” “search space set setting,” “CORESET,” “CORESET setting,” etc. in this disclosure may be read as interchangeable.
  • the PUCCH may transmit uplink control information (UCI) including at least one of channel state information (CSI), delivery confirmation information (which may be called, for example, Hybrid Automatic Repeat reQuest ACKnowledgement (HARQ-ACK), ACK/NACK, etc.), and a scheduling request (SR).
  • UCI uplink control information
  • CSI channel state information
  • HARQ-ACK Hybrid Automatic Repeat reQuest ACKnowledgement
  • ACK/NACK ACK/NACK
  • SR scheduling request
  • the PRACH may transmit a random access preamble for establishing a connection with a cell.
  • downlink, uplink, etc. may be expressed without adding "link.”
  • various channels may be expressed without adding "Physical” to the beginning.
  • a synchronization signal (SS), a downlink reference signal (DL-RS), etc. may be transmitted.
  • a cell-specific reference signal (CRS), a channel state information reference signal (CSI-RS), a demodulation reference signal (DMRS), a positioning reference signal (PRS), a phase tracking reference signal (PTRS), etc. may be transmitted.
  • the synchronization signal may be, for example, at least one of a Primary Synchronization Signal (PSS) and a Secondary Synchronization Signal (SSS).
  • a signal block including an SS (PSS, SSS) and a PBCH (and a DMRS for PBCH) may be called an SS/PBCH block, an SS Block (SSB), etc.
  • SS, SSB, etc. may also be called reference signals.
  • a measurement reference signal Sounding Reference Signal (SRS)
  • a demodulation reference signal DMRS
  • UL-RS uplink reference signal
  • DMRS may also be called a user equipment-specific reference signal (UE-specific Reference Signal).
  • the base station 18 is a diagram showing an example of the configuration of a base station according to an embodiment.
  • the base station 10 includes a control unit 110, a transceiver unit 120, a transceiver antenna 130, and a transmission line interface 140. Note that one or more of each of the control unit 110, the transceiver unit 120, the transceiver antenna 130, and the transmission line interface 140 may be provided.
  • this example mainly shows the functional blocks of the characteristic parts of this embodiment, and the base station 10 may also be assumed to have other functional blocks necessary for wireless communication. Some of the processing of each part described below may be omitted.
  • the control unit 110 controls the entire base station 10.
  • the control unit 110 can be configured from a controller, a control circuit, etc., which are described based on a common understanding in the technical field to which this disclosure pertains.
  • the control unit 110 may control signal generation, scheduling (e.g., resource allocation, mapping), etc.
  • the control unit 110 may control transmission and reception using the transceiver unit 120, the transceiver antenna 130, and the transmission path interface 140, measurement, etc.
  • the control unit 110 may generate data, control information, sequences, etc. to be transmitted as signals, and transfer them to the transceiver unit 120.
  • the control unit 110 may perform call processing of communication channels (setting, release, etc.), status management of the base station 10, management of radio resources, etc.
  • the transceiver unit 120 may include a baseband unit 121, a radio frequency (RF) unit 122, and a measurement unit 123.
  • the baseband unit 121 may include a transmission processing unit 1211 and a reception processing unit 1212.
  • the transceiver unit 120 may be composed of a transmitter/receiver, an RF circuit, a baseband circuit, a filter, a phase shifter, a measurement circuit, a transceiver circuit, etc., which are described based on a common understanding in the technical field to which the present disclosure relates.
  • the transceiver unit 120 may be configured as an integrated transceiver unit, or may be composed of a transmission unit and a reception unit.
  • the transmission unit may be composed of a transmission processing unit 1211 and an RF unit 122.
  • the reception unit may be composed of a reception processing unit 1212, an RF unit 122, and a measurement unit 123.
  • the transmitting/receiving antenna 130 can be configured as an antenna described based on common understanding in the technical field to which this disclosure pertains, such as an array antenna.
  • the transceiver 120 may transmit the above-mentioned downlink channel, synchronization signal, downlink reference signal, etc.
  • the transceiver 120 may receive the above-mentioned uplink channel, uplink reference signal, etc.
  • the transceiver 120 may form at least one of the transmit beam and the receive beam using digital beamforming (e.g., precoding), analog beamforming (e.g., phase rotation), etc.
  • digital beamforming e.g., precoding
  • analog beamforming e.g., phase rotation
  • the transceiver 120 may perform Packet Data Convergence Protocol (PDCP) layer processing, Radio Link Control (RLC) layer processing (e.g., RLC retransmission control), Medium Access Control (MAC) layer processing (e.g., HARQ retransmission control), etc. on data and control information obtained from the control unit 110 to generate a bit string to be transmitted.
  • PDCP Packet Data Convergence Protocol
  • RLC Radio Link Control
  • MAC Medium Access Control
  • HARQ retransmission control HARQ retransmission control
  • the transceiver unit 120 may perform transmission processing such as channel coding (which may include error correction coding), modulation, mapping, filtering, Discrete Fourier Transform (DFT) processing (if necessary), Inverse Fast Fourier Transform (IFFT) processing, precoding, and digital-to-analog conversion on the bit string to be transmitted, and output a baseband signal.
  • transmission processing such as channel coding (which may include error correction coding), modulation, mapping, filtering, Discrete Fourier Transform (DFT) processing (if necessary), Inverse Fast Fourier Transform (IFFT) processing, precoding, and digital-to-analog conversion on the bit string to be transmitted, and output a baseband signal.
  • channel coding which may include error correction coding
  • DFT Discrete Fourier Transform
  • IFFT Inverse Fast Fourier Transform
  • the transceiver unit 120 may perform modulation, filtering, amplification, etc., on the baseband signal to a radio frequency band, and transmit the radio frequency band signal via the transceiver antenna 130.
  • the transceiver unit 120 may perform amplification, filtering, demodulation to a baseband signal, etc. on the radio frequency band signal received by the transceiver antenna 130.
  • the transceiver 120 may apply reception processing such as analog-to-digital conversion, Fast Fourier Transform (FFT) processing, Inverse Discrete Fourier Transform (IDFT) processing (if necessary), filtering, demapping, demodulation, decoding (which may include error correction decoding), MAC layer processing, RLC layer processing, and PDCP layer processing to the acquired baseband signal, and acquire user data, etc.
  • reception processing such as analog-to-digital conversion, Fast Fourier Transform (FFT) processing, Inverse Discrete Fourier Transform (IDFT) processing (if necessary), filtering, demapping, demodulation, decoding (which may include error correction decoding), MAC layer processing, RLC layer processing, and PDCP layer processing to the acquired baseband signal, and acquire user data, etc.
  • FFT Fast Fourier Transform
  • IDFT Inverse Discrete Fourier Transform
  • the transceiver 120 may perform measurements on the received signal.
  • the measurement unit 123 may perform Radio Resource Management (RRM) measurements, Channel State Information (CSI) measurements, etc. based on the received signal.
  • the measurement unit 123 may measure received power (e.g., Reference Signal Received Power (RSRP)), received quality (e.g., Reference Signal Received Quality (RSRQ), Signal to Interference plus Noise Ratio (SINR), Signal to Noise Ratio (SNR)), signal strength (e.g., Received Signal Strength Indicator (RSSI)), propagation path information (e.g., CSI), etc.
  • RSRP Reference Signal Received Power
  • RSSI Received Signal Strength Indicator
  • the measurement results may be output to the control unit 110.
  • the transmission path interface 140 may transmit and receive signals (backhaul signaling) between devices included in the core network 30 (e.g., network nodes providing NF), other base stations 10, etc., and may acquire and transmit user data (user plane data), control plane data, etc. for the user terminal 20.
  • devices included in the core network 30 e.g., network nodes providing NF
  • other base stations 10, etc. may acquire and transmit user data (user plane data), control plane data, etc. for the user terminal 20.
  • the transmitter and receiver of the base station 10 in this disclosure may be configured with at least one of the transmitter/receiver 120, the transmitter/receiver antenna 130, and the transmission path interface 140.
  • the transceiver 120 may transmit a setting for a Transmission Configuration Indication (TCI) state (unified TCI state) applicable to multiple signals and a first Sounding Reference Signal (SRS) transmission power parameter associated with the TCI state indicated by absolute power.
  • TCI Transmission Configuration Indication
  • SRS Sounding Reference Signal
  • the control unit 110 may use the first SRS transmission power parameter to instruct transmission power control of the SRS (first/second embodiment).
  • the transceiver 120 may transmit a setting for a Transmission Configuration Indication (TCI) state (unified TCI state) applicable to multiple signals and a first physical uplink control channel (PUCCH) transmission power parameter associated with the TCI state indicated by absolute power.
  • TCI Transmission Configuration Indication
  • PUCCH physical uplink control channel
  • the control unit 110 may use the first PUCCH transmission power parameter to instruct transmission power control of the PUCCH (third/fourth embodiment).
  • the user terminal 19 is a diagram showing an example of the configuration of a user terminal according to an embodiment.
  • the user terminal 20 includes a control unit 210, a transmitting/receiving unit 220, and a transmitting/receiving antenna 230.
  • the control unit 210, the transmitting/receiving unit 220, and the transmitting/receiving antenna 230 may each include one or more.
  • this example mainly shows the functional blocks of the characteristic parts of this embodiment, and the user terminal 20 may also be assumed to have other functional blocks necessary for wireless communication. Some of the processing of each part described below may be omitted.
  • the control unit 210 controls the entire user terminal 20.
  • the control unit 210 can be configured from a controller, a control circuit, etc., which are described based on a common understanding in the technical field to which this disclosure pertains.
  • the control unit 210 may control signal generation, mapping, etc.
  • the control unit 210 may control transmission and reception using the transceiver unit 220 and the transceiver antenna 230, measurement, etc.
  • the control unit 210 may generate data, control information, sequences, etc. to be transmitted as signals, and transfer them to the transceiver unit 220.
  • the transceiver unit 220 may include a baseband unit 221, an RF unit 222, and a measurement unit 223.
  • the baseband unit 221 may include a transmission processing unit 2211 and a reception processing unit 2212.
  • the transceiver unit 220 may be composed of a transmitter/receiver, an RF circuit, a baseband circuit, a filter, a phase shifter, a measurement circuit, a transceiver circuit, etc., which are described based on a common understanding in the technical field to which the present disclosure relates.
  • the transceiver unit 220 may be configured as an integrated transceiver unit, or may be composed of a transmission unit and a reception unit.
  • the transmission unit may be composed of a transmission processing unit 2211 and an RF unit 222.
  • the reception unit may be composed of a reception processing unit 2212, an RF unit 222, and a measurement unit 223.
  • the transmitting/receiving antenna 230 can be configured as an antenna described based on common understanding in the technical field to which this disclosure pertains, such as an array antenna.
  • the transceiver 220 may receive the above-mentioned downlink channel, synchronization signal, downlink reference signal, etc.
  • the transceiver 220 may transmit the above-mentioned uplink channel, uplink reference signal, etc.
  • the transceiver unit 220 may form at least one of the transmit beam and the receive beam using digital beamforming (e.g., precoding), analog beamforming (e.g., phase rotation), etc.
  • digital beamforming e.g., precoding
  • analog beamforming e.g., phase rotation
  • the transceiver 220 may perform PDCP layer processing, RLC layer processing (e.g., RLC retransmission control), MAC layer processing (e.g., HARQ retransmission control), etc. on the data and control information acquired from the controller 210, and generate a bit string to be transmitted.
  • RLC layer processing e.g., RLC retransmission control
  • MAC layer processing e.g., HARQ retransmission control
  • the transceiver 220 may perform transmission processing such as channel coding (which may include error correction coding), modulation, mapping, filtering, DFT processing (if necessary), IFFT processing, precoding, and digital-to-analog conversion on the bit string to be transmitted, and output a baseband signal.
  • transmission processing such as channel coding (which may include error correction coding), modulation, mapping, filtering, DFT processing (if necessary), IFFT processing, precoding, and digital-to-analog conversion on the bit string to be transmitted, and output a baseband signal.
  • Whether or not to apply DFT processing may be based on the settings of transform precoding.
  • the transceiver unit 220 transmission processing unit 2211
  • the transceiver unit 220 may perform DFT processing as the above-mentioned transmission processing in order to transmit the channel using a DFT-s-OFDM waveform, and when transform precoding is not enabled, it is not necessary to perform DFT processing as the above-mentioned transmission processing.
  • the transceiver unit 220 may perform modulation, filtering, amplification, etc., on the baseband signal to a radio frequency band, and transmit the radio frequency band signal via the transceiver antenna 230.
  • the transceiver unit 220 may perform amplification, filtering, demodulation to a baseband signal, etc. on the radio frequency band signal received by the transceiver antenna 230.
  • the transceiver 220 may apply reception processing such as analog-to-digital conversion, FFT processing, IDFT processing (if necessary), filtering, demapping, demodulation, decoding (which may include error correction decoding), MAC layer processing, RLC layer processing, and PDCP layer processing to the acquired baseband signal to acquire user data, etc.
  • reception processing such as analog-to-digital conversion, FFT processing, IDFT processing (if necessary), filtering, demapping, demodulation, decoding (which may include error correction decoding), MAC layer processing, RLC layer processing, and PDCP layer processing to the acquired baseband signal to acquire user data, etc.
  • the transceiver 220 may perform measurements on the received signal. For example, the measurement unit 223 may perform RRM measurements, CSI measurements, etc. based on the received signal.
  • the measurement unit 223 may measure received power (e.g., RSRP), received quality (e.g., RSRQ, SINR, SNR), signal strength (e.g., RSSI), propagation path information (e.g., CSI), etc.
  • the measurement results may be output to the control unit 210.
  • the measurement unit 223 may derive channel measurements for CSI calculation based on channel measurement resources.
  • the channel measurement resources may be, for example, non-zero power (NZP) CSI-RS resources.
  • the measurement unit 223 may derive interference measurements for CSI calculation based on interference measurement resources.
  • the interference measurement resources may be at least one of NZP CSI-RS resources for interference measurement, CSI-Interference Measurement (IM) resources, etc.
  • CSI-IM may be called CSI-Interference Management (IM) or may be interchangeably read as Zero Power (ZP) CSI-RS.
  • CSI-RS, NZP CSI-RS, ZP CSI-RS, CSI-IM, CSI-SSB, etc. may be read as interchangeable.
  • the transmitting unit and receiving unit of the user terminal 20 in this disclosure may be configured by at least one of the transmitting/receiving unit 220 and the transmitting/receiving antenna 230.
  • the transceiver 220 may receive a setting for a Transmission Configuration Indication (TCI) state (unified TCI state) applicable to multiple signals and a first Sounding Reference Signal (SRS) transmission power parameter associated with the TCI state, expressed in absolute power.
  • TCI Transmission Configuration Indication
  • SRS Sounding Reference Signal
  • the controller 210 may control the transmission power of the SRS based on the first SRS transmission power parameter (first/second embodiment).
  • the first SRS transmission power parameter may be indicated in a range wider than the range of the second SRS transmission power parameter associated with the TCI state indicated by the differential power (first embodiment).
  • the transceiver 220 may further receive a second SRS transmission power parameter associated with the TCI state indicated by the differential power.
  • the controller 210 may control the transmission power of the SRS using either the first SRS transmission power parameter or the second SRS transmission power parameter (first embodiment).
  • the first SRS transmission power parameter may be composed of a combination of a second SRS transmission power parameter associated with the TCI state indicated by the differential power and other parameters (first embodiment).
  • the transceiver 220 may receive a setting for a Transmission Configuration Indication (TCI) state (unified TCI state) applicable to a plurality of signals, and a first physical uplink control channel (PUCCH) transmission power parameter associated with the TCI state, expressed in absolute power.
  • TCI Transmission Configuration Indication
  • PUCCH physical uplink control channel
  • the controller 210 may perform PUCCH transmission power control based on the first PUCCH transmission power parameter (third/fourth embodiment).
  • the first PUCCH transmission power parameter may be indicated in a range wider than the range of the second PUCCH transmission power parameter associated with the TCI state indicated by the differential power (fourth embodiment).
  • the transceiver 220 may further receive a second PUCCH transmission power parameter associated with the TCI state indicated by the differential power.
  • the controller 210 may control the transmission power of the PUCCH using either the first PUCCH transmission power parameter or the second PUCCH transmission power parameter (fourth embodiment).
  • the first PUCCH transmission power parameter may be composed of a combination of a second PUCCH transmission power parameter associated with the TCI state indicated by the differential power and other parameters (fourth embodiment).
  • each functional block may be realized using one device that is physically or logically coupled, or may be realized using two or more devices that are physically or logically separated and directly or indirectly connected (for example, using wires, wirelessly, etc.).
  • the functional blocks may be realized by combining the one device or the multiple devices with software.
  • the functions include, but are not limited to, judgement, determination, judgment, calculation, computation, processing, derivation, investigation, search, confirmation, reception, transmission, output, access, resolution, selection, selection, establishment, comparison, assumption, expectation, deeming, broadcasting, notifying, communicating, forwarding, configuring, reconfiguring, allocating, mapping, and assignment.
  • a functional block (component) that performs the transmission function may be called a transmitting unit, a transmitter, and the like. In either case, as mentioned above, there are no particular limitations on the method of realization.
  • a base station, a user terminal, etc. in one embodiment of the present disclosure may function as a computer that performs processing of the wireless communication method of the present disclosure.
  • FIG. 20 is a diagram showing an example of the hardware configuration of a base station and a user terminal according to one embodiment.
  • the above-mentioned base station 10 and user terminal 20 may be physically configured as a computer device including a processor 1001, a memory 1002, a storage 1003, a communication device 1004, an input device 1005, an output device 1006, a bus 1007, etc.
  • the terms apparatus, circuit, device, section, unit, etc. may be interpreted as interchangeable.
  • the hardware configurations of the base station 10 and the user terminal 20 may be configured to include one or more of the devices shown in the figures, or may be configured to exclude some of the devices.
  • processor 1001 may be implemented by one or more chips.
  • the functions of the base station 10 and the user terminal 20 are realized, for example, by loading specific software (programs) onto hardware such as the processor 1001 and memory 1002, causing the processor 1001 to perform calculations, control communications via the communication device 1004, and control at least one of the reading and writing of data in the memory 1002 and storage 1003.
  • the processor 1001 for example, runs an operating system to control the entire computer.
  • the processor 1001 may be configured as a central processing unit (CPU) including an interface with peripheral devices, a control device, an arithmetic unit, registers, etc.
  • CPU central processing unit
  • control unit 110 210
  • transmission/reception unit 120 220
  • etc. may be realized by the processor 1001.
  • the processor 1001 also reads out programs (program codes), software modules, data, etc. from at least one of the storage 1003 and the communication device 1004 into the memory 1002, and executes various processes according to these.
  • the programs used are those that cause a computer to execute at least some of the operations described in the above embodiments.
  • the control unit 110 (210) may be realized by a control program stored in the memory 1002 and running on the processor 1001, and similar implementations may be made for other functional blocks.
  • Memory 1002 is a computer-readable recording medium and may be composed of at least one of, for example, Read Only Memory (ROM), Erasable Programmable ROM (EPROM), Electrically EPROM (EEPROM), Random Access Memory (RAM), and other suitable storage media. Memory 1002 may also be called a register, cache, main memory, etc. Memory 1002 can store executable programs (program codes), software modules, etc. for implementing a wireless communication method according to one embodiment of the present disclosure.
  • ROM Read Only Memory
  • EPROM Erasable Programmable ROM
  • EEPROM Electrically EPROM
  • RAM Random Access Memory
  • Memory 1002 may also be called a register, cache, main memory, etc.
  • Memory 1002 can store executable programs (program codes), software modules, etc. for implementing a wireless communication method according to one embodiment of the present disclosure.
  • Storage 1003 is a computer-readable recording medium and may be composed of at least one of a flexible disk, a floppy disk, a magneto-optical disk (e.g., a compact disk (Compact Disc ROM (CD-ROM)), a digital versatile disk, a Blu-ray disk), a removable disk, a hard disk drive, a smart card, a flash memory device (e.g., a card, a stick, a key drive), a magnetic stripe, a database, a server, or other suitable storage medium.
  • Storage 1003 may also be referred to as an auxiliary storage device.
  • the communication device 1004 is hardware (transmitting/receiving device) for communicating between computers via at least one of a wired network and a wireless network, and is also called, for example, a network device, a network controller, a network card, a communication module, etc.
  • the communication device 1004 may be configured to include a high-frequency switch, a duplexer, a filter, a frequency synthesizer, etc. to realize at least one of, for example, Frequency Division Duplex (FDD) and Time Division Duplex (TDD).
  • FDD Frequency Division Duplex
  • TDD Time Division Duplex
  • the above-mentioned transmitting/receiving unit 120 (220), transmitting/receiving antenna 130 (230), etc. may be realized by the communication device 1004.
  • the transmitting/receiving unit 120 (220) may be implemented as a transmitting unit 120a (220a) and a receiving unit 120b (220b) that are physically or logically separated.
  • the input device 1005 is an input device (e.g., a keyboard, a mouse, a microphone, a switch, a button, a sensor, etc.) that accepts input from the outside.
  • the output device 1006 is an output device (e.g., a display, a speaker, a Light Emitting Diode (LED) lamp, etc.) that outputs to the outside.
  • the input device 1005 and the output device 1006 may be integrated into one structure (e.g., a touch panel).
  • each device such as the processor 1001 and memory 1002 is connected by a bus 1007 for communicating information.
  • the bus 1007 may be configured using a single bus, or may be configured using different buses between each device.
  • the base station 10 and the user terminal 20 may be configured to include hardware such as a microprocessor, a digital signal processor (DSP), an application specific integrated circuit (ASIC), a programmable logic device (PLD), or a field programmable gate array (FPGA), and some or all of the functional blocks may be realized using the hardware.
  • the processor 1001 may be implemented using at least one of these pieces of hardware.
  • a channel, a symbol, and a signal may be read as mutually interchangeable.
  • a signal may also be a message.
  • a reference signal may be abbreviated as RS, and may be called a pilot, a pilot signal, or the like depending on the applied standard.
  • a component carrier may also be called a cell, a frequency carrier, a carrier frequency, or the like.
  • a radio frame may be composed of one or more periods (frames) in the time domain.
  • Each of the one or more periods (frames) constituting a radio frame may be called a subframe.
  • a subframe may be composed of one or more slots in the time domain.
  • a subframe may have a fixed time length (e.g., 1 ms) that is independent of numerology.
  • the numerology may be a communication parameter that is applied to at least one of the transmission and reception of a signal or channel.
  • the numerology may indicate, for example, at least one of the following: SubCarrier Spacing (SCS), bandwidth, symbol length, cyclic prefix length, Transmission Time Interval (TTI), number of symbols per TTI, radio frame configuration, a specific filtering process performed by the transceiver in the frequency domain, a specific windowing process performed by the transceiver in the time domain, etc.
  • SCS SubCarrier Spacing
  • TTI Transmission Time Interval
  • radio frame configuration a specific filtering process performed by the transceiver in the frequency domain
  • a specific windowing process performed by the transceiver in the time domain etc.
  • a slot may consist of one or more symbols in the time domain (such as Orthogonal Frequency Division Multiplexing (OFDM) symbols, Single Carrier Frequency Division Multiple Access (SC-FDMA) symbols, etc.).
  • OFDM Orthogonal Frequency Division Multiplexing
  • SC-FDMA Single Carrier Frequency Division Multiple Access
  • a slot may also be a time unit based on numerology.
  • a slot may include multiple minislots. Each minislot may consist of one or multiple symbols in the time domain. A minislot may also be called a subslot. A minislot may consist of fewer symbols than a slot.
  • a PDSCH (or PUSCH) transmitted in a time unit larger than a minislot may be called PDSCH (PUSCH) mapping type A.
  • a PDSCH (or PUSCH) transmitted using a minislot may be called PDSCH (PUSCH) mapping type B.
  • a radio frame, subframe, slot, minislot, and symbol all represent time units when transmitting a signal.
  • a different name may be used for radio frame, subframe, slot, minislot, and symbol. Note that the time units such as frame, subframe, slot, minislot, and symbol in this disclosure may be read as interchangeable.
  • one subframe may be called a TTI
  • multiple consecutive subframes may be called a TTI
  • one slot or one minislot may be called a TTI.
  • at least one of the subframe and the TTI may be a subframe (1 ms) in existing LTE, a period shorter than 1 ms (e.g., 1-13 symbols), or a period longer than 1 ms.
  • the unit representing the TTI may be called a slot, minislot, etc., instead of a subframe.
  • TTI refers to, for example, the smallest time unit for scheduling in wireless communication.
  • a base station schedules each user terminal by allocating radio resources (such as frequency bandwidth and transmission power that can be used by each user terminal) in TTI units.
  • radio resources such as frequency bandwidth and transmission power that can be used by each user terminal
  • the TTI may be a transmission time unit for a channel-coded data packet (transport block), a code block, a code word, etc., or may be a processing unit for scheduling, link adaptation, etc.
  • the time interval e.g., the number of symbols
  • the time interval in which a transport block, a code block, a code word, etc. is actually mapped may be shorter than the TTI.
  • one or more TTIs may be the minimum time unit of scheduling.
  • the number of slots (minislots) that constitute the minimum time unit of scheduling may be controlled.
  • a TTI having a time length of 1 ms may be called a normal TTI (TTI in 3GPP Rel. 8-12), normal TTI, long TTI, normal subframe, normal subframe, long subframe, slot, etc.
  • a TTI shorter than a normal TTI may be called a shortened TTI, short TTI, partial or fractional TTI, shortened subframe, short subframe, minislot, subslot, slot, etc.
  • a long TTI (e.g., a normal TTI, a subframe, etc.) may be interpreted as a TTI having a time length of more than 1 ms
  • a short TTI e.g., a shortened TTI, etc.
  • TTI length shorter than the TTI length of a long TTI and equal to or greater than 1 ms.
  • a resource block is a resource allocation unit in the time domain and frequency domain, and may include one or more consecutive subcarriers in the frequency domain.
  • the number of subcarriers included in an RB may be the same regardless of numerology, and may be, for example, 12.
  • the number of subcarriers included in an RB may be determined based on numerology.
  • an RB may include one or more symbols in the time domain and may be one slot, one minislot, one subframe, or one TTI in length.
  • One TTI, one subframe, etc. may each be composed of one or more resource blocks.
  • one or more RBs may be referred to as a physical resource block (Physical RB (PRB)), a sub-carrier group (Sub-Carrier Group (SCG)), a resource element group (Resource Element Group (REG)), a PRB pair, an RB pair, etc.
  • PRB Physical RB
  • SCG sub-carrier Group
  • REG resource element group
  • PRB pair an RB pair, etc.
  • a resource block may be composed of one or more resource elements (REs).
  • REs resource elements
  • one RE may be a radio resource area of one subcarrier and one symbol.
  • a Bandwidth Part which may also be referred to as partial bandwidth, may represent a subset of contiguous common resource blocks (RBs) for a given numerology on a given carrier, where the common RBs may be identified by an index of the RB relative to a common reference point of the carrier.
  • PRBs may be defined in a BWP and numbered within the BWP.
  • the BWP may include a UL BWP (BWP for UL) and a DL BWP (BWP for DL).
  • BWP UL BWP
  • BWP for DL DL BWP
  • One or more BWPs may be configured for a UE within one carrier.
  • At least one of the configured BWPs may be active, and the UE may not expect to transmit or receive a given signal/channel outside the active BWP.
  • BWP bitmap
  • radio frames, subframes, slots, minislots, and symbols are merely examples.
  • the number of subframes included in a radio frame, the number of slots per subframe or radio frame, the number of minislots included in a slot, the number of symbols and RBs included in a slot or minislot, the number of subcarriers included in an RB, as well as the number of symbols in a TTI, the symbol length, and the cyclic prefix (CP) length can be changed in various ways.
  • the information, parameters, etc. described in this disclosure may be represented using absolute values, may be represented using relative values from a predetermined value, or may be represented using other corresponding information.
  • a radio resource may be indicated by a predetermined index.
  • the names used for parameters, etc. in this disclosure are not limiting in any respect. Furthermore, the formulas, etc. using these parameters may differ from those explicitly disclosed in this disclosure.
  • the various channels (PUCCH, PDCCH, etc.) and information elements may be identified by any suitable names, and therefore the various names assigned to these various channels and information elements are not limiting in any respect.
  • the information, signals, etc. described in this disclosure may be represented using any of a variety of different technologies.
  • the data, instructions, commands, information, signals, bits, symbols, chips, etc. that may be referred to throughout the above description may be represented by voltages, currents, electromagnetic waves, magnetic fields or magnetic particles, optical fields or photons, or any combination thereof.
  • information, signals, etc. may be output from a higher layer to a lower layer and/or from a lower layer to a higher layer.
  • Information, signals, etc. may be input/output via multiple network nodes.
  • Input/output information, signals, etc. may be stored in a specific location (e.g., memory) or may be managed using a management table. Input/output information, signals, etc. may be overwritten, updated, or added to. Output information, signals, etc. may be deleted. Input information, signals, etc. may be transmitted to another device.
  • a specific location e.g., memory
  • Input/output information, signals, etc. may be overwritten, updated, or added to.
  • Output information, signals, etc. may be deleted.
  • Input information, signals, etc. may be transmitted to another device.
  • the notification of information is not limited to the aspects/embodiments described in this disclosure, and may be performed using other methods.
  • the notification of information in this disclosure may be performed by physical layer signaling (e.g., Downlink Control Information (DCI), Uplink Control Information (UCI)), higher layer signaling (e.g., Radio Resource Control (RRC) signaling, broadcast information (Master Information Block (MIB), System Information Block (SIB)), etc.), Medium Access Control (MAC) signaling), other signals, or a combination of these.
  • DCI Downlink Control Information
  • UCI Uplink Control Information
  • RRC Radio Resource Control
  • MIB Master Information Block
  • SIB System Information Block
  • MAC Medium Access Control
  • the physical layer signaling may be called Layer 1/Layer 2 (L1/L2) control information (L1/L2 control signal), L1 control information (L1 control signal), etc.
  • the RRC signaling may be called an RRC message, for example, an RRC Connection Setup message, an RRC Connection Reconfiguration message, etc.
  • the MAC signaling may be notified, for example, using a MAC Control Element (CE).
  • CE MAC Control Element
  • notification of specified information is not limited to explicit notification, but may be implicit (e.g., by not notifying the specified information or by notifying other information).
  • the determination may be based on a value represented by a single bit (0 or 1), a Boolean value represented by true or false, or a comparison of numerical values (e.g., with a predetermined value).
  • Software shall be construed broadly to mean instructions, instruction sets, code, code segments, program code, programs, subprograms, software modules, applications, software applications, software packages, routines, subroutines, objects, executable files, threads of execution, procedures, functions, etc., whether referred to as software, firmware, middleware, microcode, hardware description language, or otherwise.
  • Software, instructions, information, etc. may also be transmitted and received via a transmission medium.
  • a transmission medium For example, if the software is transmitted from a website, server, or other remote source using at least one of wired technologies (such as coaxial cable, fiber optic cable, twisted pair, Digital Subscriber Line (DSL)), and/or wireless technologies (such as infrared, microwave, etc.), then at least one of these wired and wireless technologies is included within the definition of a transmission medium.
  • wired technologies such as coaxial cable, fiber optic cable, twisted pair, Digital Subscriber Line (DSL)
  • wireless technologies such as infrared, microwave, etc.
  • Network may refer to the devices included in the network (e.g., base stations).
  • the antenna port may be interchangeably read as an antenna port for any signal/channel (e.g., a demodulation reference signal (DMRS) port).
  • the resource may be interchangeably read as a resource for any signal/channel (e.g., a reference signal resource, an SRS resource, etc.).
  • the resource may include time/frequency/code/space/power resources.
  • the spatial domain transmission filter may include at least one of a spatial domain transmission filter and a spatial domain reception filter.
  • the above groups may include, for example, at least one of a spatial relationship group, a Code Division Multiplexing (CDM) group, a Reference Signal (RS) group, a Control Resource Set (CORESET) group, a PUCCH group, an antenna port group (e.g., a DMRS port group), a layer group, a resource group, a beam group, an antenna group, a panel group, etc.
  • CDM Code Division Multiplexing
  • RS Reference Signal
  • CORESET Control Resource Set
  • beam SRS Resource Indicator (SRI), CORESET, CORESET pool, PDSCH, PUSCH, codeword (CW), transport block (TB), RS, etc. may be interpreted as interchangeable.
  • TCI state downlink TCI state
  • DL TCI state downlink TCI state
  • UL TCI state uplink TCI state
  • unified TCI state common TCI state
  • joint TCI state etc.
  • QCL QCL
  • QCL assumptions QCL relationship
  • QCL type information QCL property/properties
  • specific QCL type e.g., Type A, Type D
  • specific QCL type e.g., Type A, Type D
  • index identifier
  • indicator indication, resource ID, etc.
  • sequence list, set, group, cluster, subset, etc.
  • TCI state ID the spatial relationship information identifier
  • TCI state ID the spatial relationship information
  • TCI state the spatial relationship information
  • TCI state the spatial relationship information
  • TCI state the spatial relationship information
  • Base Station may also be referred to by terms such as macrocell, small cell, femtocell, picocell, etc.
  • a base station can accommodate one or more (e.g., three) cells.
  • a base station accommodates multiple cells, the entire coverage area of the base station can be divided into multiple smaller areas, and each smaller area can also provide communication services by a base station subsystem (e.g., a small base station for indoor use (Remote Radio Head (RRH))).
  • RRH Remote Radio Head
  • the term "cell” or “sector” refers to a part or the entire coverage area of at least one of the base station and base station subsystems that provide communication services in this coverage.
  • a base station transmitting information to a terminal may be interpreted as the base station instructing the terminal to control/operate based on the information.
  • MS Mobile Station
  • UE User Equipment
  • a mobile station may also be referred to as a subscriber station, mobile unit, subscriber unit, wireless unit, remote unit, mobile device, wireless device, wireless communication device, remote device, mobile subscriber station, access terminal, mobile terminal, wireless terminal, remote terminal, handset, user agent, mobile client, client, or some other suitable terminology.
  • At least one of the base station and the mobile station may be called a transmitting device, a receiving device, a wireless communication device, etc.
  • at least one of the base station and the mobile station may be a device mounted on a moving object, the moving object itself, etc.
  • the moving body in question refers to an object that can move, and the moving speed is arbitrary, and of course includes the case where the moving body is stationary.
  • the moving body in question includes, but is not limited to, vehicles, transport vehicles, automobiles, motorcycles, bicycles, connected cars, excavators, bulldozers, wheel loaders, dump trucks, forklifts, trains, buses, handcarts, rickshaws, ships and other watercraft, airplanes, rockets, artificial satellites, drones, multicopters, quadcopters, balloons, and objects mounted on these.
  • the moving body in question may also be a moving body that moves autonomously based on an operating command.
  • the moving object may be a vehicle (e.g., a car, an airplane, etc.), an unmanned moving object (e.g., a drone, an autonomous vehicle, etc.), or a robot (manned or unmanned).
  • a vehicle e.g., a car, an airplane, etc.
  • an unmanned moving object e.g., a drone, an autonomous vehicle, etc.
  • a robot manned or unmanned
  • at least one of the base station and the mobile station may also include devices that do not necessarily move during communication operations.
  • at least one of the base station and the mobile station may be an Internet of Things (IoT) device such as a sensor.
  • IoT Internet of Things
  • FIG. 21 is a diagram showing an example of a vehicle according to an embodiment.
  • the vehicle 40 includes a drive unit 41, a steering unit 42, an accelerator pedal 43, a brake pedal 44, a shift lever 45, left and right front wheels 46, left and right rear wheels 47, an axle 48, an electronic control unit 49, various sensors (including a current sensor 50, an RPM sensor 51, an air pressure sensor 52, a vehicle speed sensor 53, an acceleration sensor 54, an accelerator pedal sensor 55, a brake pedal sensor 56, a shift lever sensor 57, and an object detection sensor 58), an information service unit 59, and a communication module 60.
  • various sensors including a current sensor 50, an RPM sensor 51, an air pressure sensor 52, a vehicle speed sensor 53, an acceleration sensor 54, an accelerator pedal sensor 55, a brake pedal sensor 56, a shift lever sensor 57, and an object detection sensor 58
  • an information service unit 59 including a communication module 60.
  • the drive unit 41 is composed of at least one of an engine, a motor, and a hybrid of an engine and a motor, for example.
  • the steering unit 42 includes at least a steering wheel (also called a handlebar), and is configured to steer at least one of the front wheels 46 and the rear wheels 47 based on the operation of the steering wheel operated by the user.
  • the electronic control unit 49 is composed of a microprocessor 61, memory (ROM, RAM) 62, and a communication port (e.g., an Input/Output (IO) port) 63. Signals are input to the electronic control unit 49 from various sensors 50-58 provided in the vehicle.
  • the electronic control unit 49 may also be called an Electronic Control Unit (ECU).
  • ECU Electronic Control Unit
  • Signals from the various sensors 50-58 include a current signal from a current sensor 50 that senses the motor current, a rotation speed signal of the front wheels 46/rear wheels 47 acquired by a rotation speed sensor 51, an air pressure signal of the front wheels 46/rear wheels 47 acquired by an air pressure sensor 52, a vehicle speed signal acquired by a vehicle speed sensor 53, an acceleration signal acquired by an acceleration sensor 54, a depression amount signal of the accelerator pedal 43 acquired by an accelerator pedal sensor 55, a depression amount signal of the brake pedal 44 acquired by a brake pedal sensor 56, an operation signal of the shift lever 45 acquired by a shift lever sensor 57, and a detection signal for detecting obstacles, vehicles, pedestrians, etc. acquired by an object detection sensor 58.
  • the information service unit 59 is composed of various devices, such as a car navigation system, audio system, speakers, displays, televisions, and radios, for providing (outputting) various information such as driving information, traffic information, and entertainment information, and one or more ECUs that control these devices.
  • the information service unit 59 uses information acquired from external devices via the communication module 60, etc., to provide various information/services (e.g., multimedia information/multimedia services) to the occupants of the vehicle 40.
  • various information/services e.g., multimedia information/multimedia services
  • the information service unit 59 may include input devices (e.g., a keyboard, a mouse, a microphone, a switch, a button, a sensor, a touch panel, etc.) that accept input from the outside, and may also include output devices (e.g., a display, a speaker, an LED lamp, a touch panel, etc.) that perform output to the outside.
  • input devices e.g., a keyboard, a mouse, a microphone, a switch, a button, a sensor, a touch panel, etc.
  • output devices e.g., a display, a speaker, an LED lamp, a touch panel, etc.
  • the driving assistance system unit 64 is composed of various devices that provide functions for preventing accidents and reducing the driver's driving load, such as a millimeter wave radar, a Light Detection and Ranging (LiDAR), a camera, a positioning locator (e.g., a Global Navigation Satellite System (GNSS)), map information (e.g., a High Definition (HD) map, an Autonomous Vehicle (AV) map, etc.), a gyro system (e.g., an Inertial Measurement Unit (IMU), an Inertial Navigation System (INS), etc.), an Artificial Intelligence (AI) chip, and an AI processor, and one or more ECUs that control these devices.
  • the driving assistance system unit 64 also transmits and receives various information via the communication module 60 to realize a driving assistance function or an autonomous driving function.
  • the communication module 60 can communicate with the microprocessor 61 and components of the vehicle 40 via the communication port 63.
  • the communication module 60 transmits and receives data (information) via the communication port 63 between the drive unit 41, steering unit 42, accelerator pedal 43, brake pedal 44, shift lever 45, left and right front wheels 46, left and right rear wheels 47, axles 48, the microprocessor 61 and memory (ROM, RAM) 62 in the electronic control unit 49, and the various sensors 50-58 that are provided on the vehicle 40.
  • the communication module 60 is a communication device that can be controlled by the microprocessor 61 of the electronic control unit 49 and can communicate with an external device. For example, it transmits and receives various information to and from the external device via wireless communication.
  • the communication module 60 may be located either inside or outside the electronic control unit 49.
  • the external device may be, for example, the above-mentioned base station 10 or user terminal 20.
  • the communication module 60 may also be, for example, at least one of the above-mentioned base station 10 and user terminal 20 (it may function as at least one of the base station 10 and user terminal 20).
  • the communication module 60 may transmit at least one of the signals from the various sensors 50-58 described above input to the electronic control unit 49, information obtained based on the signals, and information based on input from the outside (user) obtained via the information service unit 59 to an external device via wireless communication.
  • the electronic control unit 49, the various sensors 50-58, the information service unit 59, etc. may be referred to as input units that accept input.
  • the PUSCH transmitted by the communication module 60 may include information based on the above input.
  • the communication module 60 receives various information (traffic information, signal information, vehicle distance information, etc.) transmitted from an external device and displays it on an information service unit 59 provided in the vehicle.
  • the information service unit 59 may also be called an output unit that outputs information (for example, outputs information to a device such as a display or speaker based on the PDSCH (or data/information decoded from the PDSCH) received by the communication module 60).
  • the communication module 60 also stores various information received from external devices in memory 62 that can be used by the microprocessor 61. Based on the information stored in memory 62, the microprocessor 61 may control the drive unit 41, steering unit 42, accelerator pedal 43, brake pedal 44, shift lever 45, left and right front wheels 46, left and right rear wheels 47, axles 48, various sensors 50-58, and the like provided on the vehicle 40.
  • the base station in the present disclosure may be read as a user terminal.
  • each aspect/embodiment of the present disclosure may be applied to a configuration in which communication between a base station and a user terminal is replaced with communication between multiple user terminals (which may be called, for example, Device-to-Device (D2D), Vehicle-to-Everything (V2X), etc.).
  • the user terminal 20 may be configured to have the functions of the base station 10 described above.
  • terms such as "uplink” and "downlink” may be read as terms corresponding to terminal-to-terminal communication (for example, "sidelink").
  • the uplink channel, downlink channel, etc. may be read as the sidelink channel.
  • the user terminal in this disclosure may be interpreted as a base station.
  • the base station 10 may be configured to have the functions of the user terminal 20 described above.
  • operations that are described as being performed by a base station may in some cases also be performed by its upper node.
  • a network that includes one or more network nodes having base stations, it is clear that various operations performed for communication with terminals may be performed by the base station, one or more network nodes other than the base station (such as, but not limited to, a Mobility Management Entity (MME) or a Serving-Gateway (S-GW)), or a combination of these.
  • MME Mobility Management Entity
  • S-GW Serving-Gateway
  • each aspect/embodiment described in this disclosure may be used alone, in combination, or switched between depending on the implementation.
  • the processing procedures, sequences, flow charts, etc. of each aspect/embodiment described in this disclosure may be rearranged as long as there is no inconsistency.
  • the methods described in this disclosure present elements of various steps using an exemplary order, and are not limited to the particular order presented.
  • LTE Long Term Evolution
  • LTE-A LTE-Advanced
  • LTE-B LTE-Beyond
  • SUPER 3G IMT-Advanced
  • 4th generation mobile communication system 4th generation mobile communication system
  • 5G 5th generation mobile communication system
  • 6G 6th generation mobile communication system
  • xG x is, for example, an integer or decimal
  • Future Radio Access FX
  • GSM Global System for Mobile communications
  • CDMA2000 Code Division Multiple Access
  • UMB Ultra Mobile Broadband
  • IEEE 802.11 Wi-Fi
  • IEEE 802.16 WiMAX (registered trademark)
  • IEEE 802.20 Ultra-WideBand (UWB), Bluetooth (registered trademark), and other appropriate wireless communication methods, as well as next-generation systems that are expanded, modified,
  • the phrase “based on” does not mean “based only on,” unless expressly stated otherwise. In other words, the phrase “based on” means both “based only on” and “based at least on.”
  • any reference to an element using a designation such as "first,” “second,” etc., used in this disclosure does not generally limit the quantity or order of those elements. These designations may be used in this disclosure as a convenient method of distinguishing between two or more elements. Thus, a reference to a first and second element does not imply that only two elements may be employed or that the first element must precede the second element in some way.
  • determining may encompass a wide variety of actions. For example, “determining” may be considered to be judging, calculating, computing, processing, deriving, investigating, looking up, search, inquiry (e.g., looking in a table, database, or other data structure), ascertaining, etc.
  • Determining may also be considered to mean “determining” receiving (e.g., receiving information), transmitting (e.g., sending information), input, output, accessing (e.g., accessing data in a memory), etc.
  • judgment (decision) may be considered to mean “judging (deciding)” resolving, selecting, choosing, establishing, comparing, etc.
  • judgment (decision) may be considered to mean “judging (deciding)” some kind of action.
  • judgment (decision) may be interpreted interchangeably with the actions described above.
  • expect may be read as “be expected”.
  • "expect(s)" ("" may be expressed, for example, as a that clause, a to infinitive, etc.) may be read as “be expected".
  • "does not expect" may be read as "be not expected".
  • "An apparatus A is not expected" may be read as "An apparatus B other than apparatus A does not expect" (for example, if apparatus A is a UE, apparatus B may be a base station).
  • the "maximum transmit power" referred to in this disclosure may mean the maximum value of transmit power, may mean the nominal UE maximum transmit power, or may mean the rated UE maximum transmit power.
  • connection and “coupled,” or any variation thereof, refer to any direct or indirect connection or coupling between two or more elements, and may include the presence of one or more intermediate elements between two elements that are “connected” or “coupled” to each other.
  • the coupling or connection between the elements may be physical, logical, or a combination thereof. For example, "connected” may be read as "accessed.”
  • a and B are different may mean “A and B are different from each other.”
  • the term may also mean “A and B are each different from C.”
  • Terms such as “separate” and “combined” may also be interpreted in the same way as “different.”
  • timing, time, duration, time instance, any time unit e.g., slot, subslot, symbol, subframe
  • period occasion, resource, etc.

Landscapes

  • Engineering & Computer Science (AREA)
  • Computer Networks & Wireless Communication (AREA)
  • Signal Processing (AREA)
  • Mobile Radio Communication Systems (AREA)

Abstract

本開示の一態様に係る端末は、複数の信号に適用可能なTransmission　Configuration　Indication（ＴＣＩ）状態に関する設定と、絶対電力で示される前記ＴＣＩ状態に関連付く第１物理上りリンク制御チャネル（ＰＵＣＣＨ）送信電力パラメータと、を受信する受信部と、前記第１ＰＵＣＣＨ送信電力パラメータに基づいて、ＰＵＣＣＨの送信電力制御を行う制御部と、を有する。本開示の一態様によれば、ＵＬ信号の電力を適切に制御できる。

Description

端末、無線通信方法及び基地局
　本開示は、次世代移動通信システムにおける端末、無線通信方法及び基地局に関する。
　Universal　Mobile　Telecommunications　System（ＵＭＴＳ）ネットワークにおいて、更なる高速データレート、低遅延などを目的としてLong　Term　Evolution（ＬＴＥ）が仕様化された（非特許文献１）。また、ＬＴＥ（Third　Generation　Partnership　Project（３ＧＰＰ（登録商標））　Release（Ｒｅｌ．）８、９）の更なる大容量、高度化などを目的として、ＬＴＥ－Ａｄｖａｎｃｅｄ（３ＧＰＰ　Ｒｅｌ．１０－１４）が仕様化された。
　ＬＴＥの後継システム（例えば、5th　generation　mobile　communication　system（５Ｇ）、５Ｇ＋（plus）、6th　generation　mobile　communication　system（６Ｇ）、New　Radio（ＮＲ）、３ＧＰＰ　Ｒｅｌ．１５以降などともいう）も検討されている。
　将来の無線通信システム（例えば、ＮＲ）において、ユーザ端末（端末、user　terminal、User　Equipment（ＵＥ））は、疑似コロケーション（Quasi-Co-Location（ＱＣＬ））に関する情報（ＱＣＬ想定／Transmission　Configuration　Indication（ＴＣＩ）状態／空間関係）に基づいて、送受信処理を制御することが検討されている。
　設定／アクティベート／指示されたＴＣＩ状態を複数種類の信号（チャネル／ＲＳ）に適用することが検討されている。しかしながら、この場合のＵＬチャネル／信号（単にＵＬ信号と呼ばれてもよい）の送信電力制御方法が明らかでないケースがある。この方法が明らかでなければ、通信品質の低下、スループットの低下など、を招くおそれがある。
　そこで、本開示は、ＵＬ信号の電力を適切に制御する端末、無線通信方法及び基地局を提供することを目的の１つとする。
　本開示の一態様に係る端末は、複数の信号に適用可能なTransmission　Configuration　Indication（ＴＣＩ）状態に関する設定と、絶対電力で示される前記ＴＣＩ状態に関連付く第１物理上りリンク制御チャネル（ＰＵＣＣＨ）送信電力パラメータと、を受信する受信部と、前記第１ＰＵＣＣＨ送信電力パラメータに基づいて、ＰＵＣＣＨの送信電力制御を行う制御部と、を有する。
　本開示の一態様によれば、ＵＬ信号の電力を適切に制御できる。
図１は、ＳＲＳリソースセット設定情報要素の一例を示す。 図２は、ＳＲＳリソース設定情報要素の一例を示す。 図３は、ＳＲＳに関するパラメータの関連付けの一例を示す。 図４は、ＳＲＳ周波数ホッピングの帯域の一例を示す。 図５は、ＳＲＳ周波数ホッピングの一例を示す。 図６は、ＳＲＳ周波数ホッピングの別の一例を示す。 図７は、Ｒｅｌ．１６における、送信comb数KTCとＳＲＳのサイクリックシフト最大数nSRS CS,maxとの関係を示すテーブルの一例を示す。 図８は、ＳＲＳのポート数Nap SRSが２である場合の、送信comb数KTCとＳＲＳのサイクリックシフト値nSRS CS,iを示すテーブルの一例を示す。 図９は、ＳＲＳのポート数Nap SRSが４である場合の、送信comb数KTCとＳＲＳのサイクリックシフト値nSRS CS,iを示すテーブルの一例を示す。 図１０Ａ及び図１０Ｂは、統一／共通ＴＣＩフレームワークの一例を示す。 図１１Ａ及び図１１Ｂは、ＤＣＩベースＴＣＩ状態指示の一例を示す。 図１２は、ＵＬ電力制御用のＲＲＣパラメータの一例を示す図である。 図１３は、オプション１－１に係る送信電力パラメータの一例を示す図である。 図１４は、オプション１－２に係る送信電力パラメータの一例を示す図である。 図１５は、オプション１－３に係る送信電力パラメータの一例を示す図である。 図１６は、オプション１－４に係る送信電力パラメータの一例を示す図である。 図１７は、一実施形態に係る無線通信システムの概略構成の一例を示す図である。 図１８は、一実施形態に係る基地局の構成の一例を示す図である。 図１９は、一実施形態に係るユーザ端末の構成の一例を示す図である。 図２０は、一実施形態に係る基地局及びユーザ端末のハードウェア構成の一例を示す図である。 図２１は、一実施形態に係る車両の一例を示す図である。
（ＳＲＳ）
　ＮＲにおいては、測定用参照信号（Sounding　Reference　Signal（ＳＲＳ））の用途が多岐にわたっている。ＮＲのＳＲＳは、既存のＬＴＥ（ＬＴＥ　Ｒｅｌ．８－１４）でも利用された上りリンク（Uplink（ＵＬ））のＣＳＩ測定のためだけでなく、下りリンク（Downlink（ＤＬ））のＣＳＩ測定、ビーム管理（beam　management）などにも利用される。
　ＵＥは、１つ又は複数のＳＲＳリソースを設定（configure）されてもよい。ＳＲＳリソースは、ＳＲＳリソースインデックス（SRS　Resource　Index（ＳＲＩ））によって特定されてもよい。
　各ＳＲＳリソースは、１つ又は複数のＳＲＳポートを有してもよい（１つ又は複数のＳＲＳポートに対応してもよい）。例えば、ＳＲＳごとのポート数は、１、２、４などであってもよい。
　ＵＥは、１つ又は複数のＳＲＳリソースセット（SRS　resource　set）を設定されてもよい。１つのＳＲＳリソースセットは、所定数のＳＲＳリソースに関連してもよい。ＵＥは、１つのＳＲＳリソースセットに含まれるＳＲＳリソースに関して、上位レイヤパラメータを共通で用いてもよい。なお、本開示におけるリソースセットは、セット、リソースグループ、グループなどで読み替えられてもよい。
　ＳＲＳリソース又はリソースセットに関する情報は、上位レイヤシグナリング、物理レイヤシグナリング又はこれらの組み合わせを用いてＵＥに設定されてもよい。
　ＳＲＳ設定情報要素（例えば、ＲＲＣ情報要素の「SRS-Config」）は、ＳＲＳリソースセット設定情報要素（図１）、ＳＲＳリソース設定情報要素（図２）などを含んでもよい。
　ＳＲＳリソースセット設定情報要素（例えば、ＲＲＣパラメータの「SRS-ResourceSet」）は、ＳＲＳリソースセットＩＤ（Identifier）（SRS-ResourceSetId）、当該リソースセットにおいて用いられるＳＲＳリソースＩＤ（SRS-ResourceId）のリスト、ＳＲＳリソースタイプ（resourceType）、ＳＲＳの用途（usage）の情報を含んでもよい。
　ここで、ＳＲＳリソースタイプは、ＳＲＳリソース設定の時間ドメインのふるまい（same　time　domain　behavior）を示してもよく、周期的ＳＲＳ（Periodic　SRS（Ｐ－ＳＲＳ））、セミパーシステントＳＲＳ（Semi-Persistent　SRS（ＳＰ－ＳＲＳ））、非周期的ＳＲＳ（Aperiodic　SRS（Ａ（ＡＰ）－ＳＲＳ））のいずれかを示してもよい。なお、ＵＥは、Ｐ－ＳＲＳ及びＳＰ－ＳＲＳを周期的（又はアクティベート後、周期的）に送信してもよい。ＵＥは、Ａ－ＳＲＳをＤＣＩのＳＲＳリクエストに基づいて送信してもよい。
　また、ＳＲＳの用途（ＲＲＣパラメータの「usage」、Ｌ１（Layer-1）パラメータの「SRS-SetUse」）は、例えば、ビーム管理（beamManagement）、コードブック（codebook（ＣＢ））、ノンコードブック（non-codebook（ＮＣＢ））、アンテナスイッチング（antennaSwitcing）などであってもよい。例えば、コードブック又はノンコードブック用途のＳＲＳは、ＳＲＩに基づくコードブックベース又はノンコードブックベースの上り共有チャネル（Physical　Uplink　Shared　Channel（ＰＵＳＣＨ））送信のプリコーダの決定に用いられてもよい。
　ビーム管理用途のＳＲＳは、各ＳＲＳリソースセットについて１つのＳＲＳリソースだけが、所定の時間インスタント（given　time　instant）において送信可能であると想定されてもよい。なお、同じBandwidth　Part（ＢＷＰ）において、同じ時間ドメインのふるまいに該当する複数のＳＲＳリソースがそれぞれ異なるＳＲＳリソースセットに属する場合、これらのＳＲＳリソースは同時に送信されてもよい。
　ＳＲＳリソース設定情報要素（例えば、ＲＲＣパラメータの「SRS-Resource」）は、ＳＲＳリソースＩＤ（SRS-ResourceId）、ＳＲＳポート数、ＳＲＳポート番号、送信comb数、ＳＲＳリソースマッピング（例えば、時間及び／又は周波数リソース位置、リソースオフセット、リソースの周期、繰り返し数、ＳＲＳシンボル数、ＳＲＳ帯域幅など）、ホッピング関連情報、ＳＲＳリソースタイプ、系列ＩＤ、空間関係情報などを含んでもよい。
　送信comb数（transmissionComb）の値は、{2,4}である。ＳＲＳのポート数（nrofSRS-Ports）Nap SRSの値は、{1,2,4}である。アンテナポート番号piの値は{1000,1001,...}である。ＳＲＳの連続ＯＦＤＭシンボル数（nrofSymbols）Nsymb SRSの値は、{1,2,4}である。時間ドメインにおける開始位置（startPosition）に対し、スロットの終了から時間ドメイン逆方向に数えられるシンボルのオフセットloffsetは、{0,1,...5}であり、開始位置は、l0=Nsymb slot-1-loffsetによって与えられる。
　送信comb数の設定は、combオフセット及びサイクリックシフト（cyclic　shift（ＣＳ）インデックス、ＣＳ番号）を含んでもよい。
　combオフセット（サブキャリアオフセット）={0,1,...KTC-1}とＣＳとの少なくとも１つが異なるＵＥからのＳＲＳが、同じ送信comb数及び同じＲＢ及び同じシンボルを用いて多重されてもよい。
　ＵＥは、スロットごとにＳＲＳを送信するBandwidth　Part（ＢＷＰ）をスイッチングしてもよいし、アンテナをスイッチングしてもよい。また、ＵＥは、スロット内ホッピング及びスロット間ホッピングの少なくとも一方をＳＲＳ送信に適用してもよい。
　既存のＳＲＳにおいて、pi（p_i）に対する周波数ドメイン開始位置k0 p_iは、次の算出式によって与えられる。
　k0 p_i=k- 0 p_i+Σb=0 BSRSKTCMSC,b SRSnb
　ここで、k-は、kにオーバーラインを付した変数を示し、kバーとも呼ばれてもよい。k- 0 p_iは、combオフセットK- TCに基づいてもよい。KTCは、送信comb数である。MSC,b SRSは、ＳＲＳ帯域幅mSRS,b［ＲＢ］の内、ＳＲＳ送信に用いられるサブキャリアの数である。nbは、定数である。
（ＳＲＳアンテナスイッチング）
　Ｒｅｌ．１５　ＮＲでは、上述したようにＳＲＳの用途としてアンテナスイッチング（アンテナポートスイッチングと呼ばれてもよい）が設定可能である。ＳＲＳアンテナスイッチングは、例えば、時分割複信（Time　Division　Duplex（ＴＤＤ））バンドにおいて、下りリンクのＣＳＩ取得（acquisition）を上りリンクのＳＲＳを用いて行う際に利用されてもよい。
　例えば、送信に利用できるアンテナポート数が受信に利用できるアンテナポート数より少ないという能力を有するＵＥについては、ＤＬのプリコーダの決定のために、ＵＬのＳＲＳ測定が利用されてもよい。
　なお、ＵＥは、サポートするＳＲＳの送信ポートスイッチングパターンを示すＵＥ能力情報（例えば、ＲＲＣパラメータ「supportedSRS-TxPortSwitch」）をネットワークに報告してもよい。このパターンは、例えば、”ｔ１ｒ２”、“ｔ２ｒ４”などの”ｔｘｒｙ”の形式で表現され、これは合計ｙ個のアンテナのうちｘ個のアンテナポートを用いてＳＲＳ送信できること（ｘＴｙＲと表記されてもよい）を意味してもよい。ここで、ｙは、ＵＥの受信アンテナの全て又はサブセットに対応してもよい。
　例えば、２Ｔ４Ｒ（２送信ポート、４受信ポート）のＵＥは、ＤＬ　ＣＳＩ取得のために、それぞれ２ポートを有する２つのＳＲＳリソースを含み、かつ用途がアンテナスイッチングであるＳＲＳリソースセットを設定されてもよい。
　なお、“ｔｘｒｙ”のｘとｙが同じ値の場合、ｘＴ＝ｘＲ（例えば、４Ｔ＝４Ｒ）と表記されてもよい。
（マルチポートＳＲＳ送信）
　マルチポートのＳＲＳ送信について説明する。ＵＥは、マルチポートによるＳＲＳ送信を行う場合、ベース系列のサイクリックシフトを用いた多重を行う。次式は、アンテナポートPiにおけるサイクリックシフトαiを示す。
Figure JPOXMLDOC01-appb-I000001
　この式は、Ｒｅｌ．１７での使用が検討されている。この式において、ポート数Nap SRS=4かつサイクリックシフト最大数nSRS CS,max=6であるケースをケース１とし、そうではないケース（otherwise）をケース２とする。ケース１では、送信comb数KTCは８となる。
　図３は、Ｒｅｌ．１６における、送信comb数KTCとＳＲＳのサイクリックシフト最大数nSRS CS,maxとの関係を示すテーブルである。なお、nSRS CS,max∈{0,1,…,nSRS CS,max}、Nap SRS∈{1,2,4}であるとする。図４は、ＳＲＳのポート数Nap SRSが２である場合の、送信comb数KTCとＳＲＳのサイクリックシフト値nSRS CS,iを示すテーブルである。図５は、ＳＲＳのポート数Nap SRSが４である場合の、送信comb数KTCとＳＲＳのサイクリックシフト値nSRS CS,iを示すテーブルである。
　次式は、周波数方向のリソース開始位置k0 p_iを示す。
Figure JPOXMLDOC01-appb-I000002
　この式は、Ｒｅｌ．１７での使用が検討されている。なお、k- TC p_iの３つのケースについて、１番目のケースＡは、送信comb数が８である場合の奇数番号のポート{1001,1003}に対応する。２番目のケースＢは、送信comb数が２，４である場合の、平均以上のサイクリックシフト値（nap CS=∈{nSRS CS,max/2,…,nSRS CS,max}）を有する奇数番号のポート{1001,1003}に対応する。３番目のケースＣはその他のケースである。
　nshiftは、ＳＲＳリソース設定情報要素（図２）のパラメータfreqDomainShiftによって設定される。k- TCは、ＳＲＳリソース設定情報要素のcombOffsetが用いられる。KTCは、ＳＲＳリソース設定情報要素のtransmissionCombによって設定される。つまり、ケースＣではＲＲＣパラメータの値がそのまま適用される。
　図６は、ＳＲＳのポート数Nap SRSが２である場合の、周波数方向のリソース開始位置kTC p_iを示す。この例では、ケースＣが用いられる。図７は、ＳＲＳのポート数Nap SRSが４である場合の、周波数方向のリソース開始位置k0 p_iを示す。この例では、１，３行目（(nSRS CS)={0,1,2,3}or{0,1,2,3,4,5}のケース）では、ケースＣが適用され、２，４行目（(nSRS CS)={4,5,6,7}or{6,7,8,9,10,11}のケース）では、ケースＢが適用され、５行目（KTC(nSRS CS,max)=8(6)のケース）では、ケースＡが適用される。
　図８は、送信comb数が４である場合の、各ポートのＳＲＳ割り当てを示す。この例のポート＃０、２では、ケースＣが使用され、ポート＃１、３では、ケースＢが使用される。また、各ポートにおいて、異なるサイクリックシフトが使用される。なお、図８において、横軸が時間、縦軸が周波数であるとする。他のＳＲＳ割り当てを示す図についても同様である。
　図９は、送信comb数が２である場合の、各ポートのＳＲＳ割り当てを示す。この例のポート＃０、１では、ケースＣが使用される。また、各ポートにおいて、異なるサイクリックシフトが使用される。
（ベース系列）
　ＳＲＳのベース系列は、次式によって与えられる。
Figure JPOXMLDOC01-appb-I000003
　低ＰＡＰＲ系列に対する、系列ホッピング及びグループホッピングの少なくとも１つがＲＲＣによって設定されてもよい。ベース系列r- u,v(n)は複数グループに分割される。r-は、rにオーバーラインを付した変数を示し、rバーとも呼ばれてもよい。u={0,1,...,29}はグループ番号を表し、vはグループ内のベース系列番号を表す。各グループは、長さmMZC=Nsc RB/2δ,　1/2≦m/2δ≦5の１つのベース系列（v=0）と、長さmMZC=Nsc RB/2δ,　6≦m/2δの２つのベース系列（v=0,1）と、を含む。ベース系列r- u,v(0),...,r- u,v(MZC-1)の定義は、系列長MZCに依存する。
　グループホッピングにおいて、グループ番号uは、ＳＲＳ系列ＩＤnID SRSと、ＳＲＳリソースに対する無線フレーム内のシンボル番号と、に基づき、次式によって与えられる。
Figure JPOXMLDOC01-appb-I000004
　そのシンボル番号は、無線フレーム内のスロット番号ns,f μと、スロット内のシンボル数Nsymb slotと、そのＳＲＳリソースに対する開始シンボルl0と、そのＳＲＳリソース内のＳＲＳシンボル番号l'∈{0,1,...,Nsymb SRS-1}と、に基づく。SRS-Resource　IE内の上位レイヤパラメータsequenceIdによってnID SRS∈{0,1,...,1023}が与えられ、又は、SRS-PosResource-r16　IE内の上位レイヤパラメータsequenceIdによってnID SRS∈{0,1,...,65535}が与えられる。
　groupOrSequenceHoppingが'neither'に等しい場合、グループホッピングも系列ホッピングも用いられない。この場合、グループ番号u及び系列番号vは、次式によって与えられる。
Figure JPOXMLDOC01-appb-I000005
　groupOrSequenceHoppingが'groupHopping'に等しい場合、グループホッピングが用いられ、系列ホッピングが用いられない。この場合、グループ番号u及び系列番号vは、次式によって与えられる。
Figure JPOXMLDOC01-appb-I000006
ここで、各無線フレームの開始において、疑似ランダム系列c(i)はcinit=nID SRSによって初期化される。
　groupOrSequenceHoppingが'sequenceHopping'に等しい場合、系列ホッピングが用いられ、グループホッピングが用いられない。この場合、グループ番号u及び系列番号vは、次式によって与えられる。
Figure JPOXMLDOC01-appb-I000007
ここで、各無線フレームの開始において、疑似ランダム系列c(i)はcinit=nID SRSによって初期化される。
（ＳＲＳ送信電力制御）
　電力制御調整状態（power　control　adjustment　state、クローズドループ状態）のインデックスｌを用いて、サービングセルｃのキャリアｆのアクティブＵＬ　ＢＷＰ　ｂについてのＳＲＳ送信機会（transmission　occasion）（送信期間等ともいう）ｉにおけるＳＲＳの送信電力（ＰＳＲＳ、ｂ，ｆ，ｃ（ｉ，ｑｓ，ｌ））は、ＰＣＭＡＸ，ｆ，ｃ（ｉ）、ＰＯ＿ＳＲＳ，ｂ，ｆ，ｃ（ｑｓ）、ＭＳＲＳ，ｂ，ｆ，ｃ（ｉ）、αＳＲＳ，ｂ，ｆ，ｃ（ｑｓ）、ＰＬｂ，ｆ，ｃ（ｑｄ）、ｈｂ，ｆ，ｃ（ｉ，ｌ）に基づき、次式によって与えられる。
Figure JPOXMLDOC01-appb-I000008
　また、ＳＲＳ送信機会ｉは、ＳＲＳが送信される期間であり、例えば、一以上のシンボル、一以上のスロット等で構成されてもよい。
　ここで、ＰＣＭＡＸ，ｆ，ｃ（ｉ）は、例えば、ＳＲＳ送信機会ｉにおけるサービングセルｃのキャリアｆ用に対するＵＥ最大出力電力である。ＰＯ＿ＳＲＳ，ｂ，ｆ，ｃ（ｑｓ）は、サービングセルｃのキャリアｆのアクティブＵＬ　ＢＷＰ　ｂと、ＳＲＳリソースセットｑｓ（SRS-ResourceSet及びSRS-ResourceSetIdによって提供される）と、に対するｐ０によって提供される目標受信電力に係るパラメータ（例えば、送信電力オフセットに関するパラメータ、送信電力オフセットＰ０、又は、目標受信電力パラメータ等ともいう）である。
　ＭＳＲＳ，ｂ，ｆ，ｃ（ｉ）は、サービングセルｃ及びサブキャリア間隔μのキャリアｆのアクティブＵＬ　ＢＷＰ　ｂ上のＳＲＳ送信機会ｉに対するリソースブロックの数で表されたＳＲＳ帯域幅である。
　αＳＲＳ，ｂ，ｆ，ｃ（ｑｓ）は、サービングセルｃ及びサブキャリア間隔μのキャリアｆのアクティブＵＬ　ＢＷＰ　ｂと、ＳＲＳリソースセットｑｓと、に対するα（例えば、alpha）によって提供される。α（例えば、alpha）は、ＵＬ電力制御のためのパスロス補償係数として定義されてもよい。
　ＰＬｂ，ｆ，ｃ（ｑｄ）は、サービングセルｃのアクティブＤＬ　ＢＷＰと、ＳＲＳリソースセットｑｓと、に対して、ＲＳリソースインデックスｑｄを用いてＵＥにより計算されたＤＬパスロス推定値［ｄＢ］（パスロス推定[dB]、パスロス補償）である。ＲＳリソースインデックスｑｄは、ＳＲＳリソースセットｑｓとに関連付けられたパスロス参照ＲＳ（パスロス参照用ＲＳ、pathloss（ＰＬ）－ＲＳ、パスロス測定用ＤＬ－ＲＳ、例えば、pathlossReferenceRSによって提供される）であり、ＳＳ／ＰＢＣＨブロックインデックス（例えば、ssb-Index）又はＣＳＩ－ＲＳリソースインデックス（例えば、csi-RS-Index）である。
　もしＵＥがパスロス参照ＲＳ（pathlossReferenceRSs）を与えられない場合、又はＵＥが個別上位レイヤパラメータを与えられる前において、ＵＥは、ＵＥがＭＩＢを取得するために用いるＳＳ／ＰＢＣＨブロックから得られるＲＳリソースを用いてＰＬｂ，ｆ，ｃ（ｑｄ）を計算する。
　ｈｂ，ｆ，ｃ（ｉ，ｌ）は、ＳＲＳ送信機会ｉにおけるサービングセルｃのキャリアｆのアクティブＵＬ　ＢＷＰに対するＳＲＳ電力制御調整状態である。ＳＲＳ電力制御調整状態の設定（例えば、srs-PowerControlAdjustmentStates）が、ＳＲＳ送信及びＰＵＳＣＨ送信に対して同じ電力制御調整状態を示す場合、現在のＰＵＳＣＨ電力制御調整状態ｆｂ，ｆ，ｃ（ｉ，ｌ）である。一方、ＳＲＳ電力制御調整状態の設定が、ＳＲＳ送信及びＰＵＳＣＨ送信に対して独立の電力制御調整状態を示す場合、ＳＲＳ電力制御調整状態ｈｂ，ｆ，ｃ（ｉ）は、δＳＲＳ，ｂ，ｆ，ｃ（ｍ）に基づいてもよい。
　ＴＰＣ累積が有効である場合、ｈｂ，ｆ，ｃ（ｉ）は、δＳＲＳ，ｂ，ｆ，ｃ（ｍ）の累積値に基づいてもよい。
　ＴＰＣ累積が無効である場合、ｈｂ，ｆ，ｃ（ｉ）は、δＳＲＳ，ｂ，ｆ，ｃ（ｉ）（絶対値）であってもよい。
　ここで、δＳＲＳ，ｂ，ｆ，ｃ（ｍ）は、ＤＣＩ（例えば、ＤＣＩフォーマット２＿３）を有するＰＤＣＣＨ内において、他のＴＰＣコマンドと結合して符号化されるＴＰＣコマンド値であってもよい。Σm=0 C(Si)-1δSRS,b,f,c(m)は、サービングセルｃ及びサブキャリア間隔μのキャリアｆのアクティブＵＬ　ＢＷＰ　ｂ上において、ＳＲＳ送信機会ｉ－ｉ０のＫＳＲＳ（ｉ－ｉ０）－１シンボル前と、ＳＲＳ送信機会ｉのＫＳＲＳ（ｉ）シンボル前と、の間にＵＥが受信する、濃度（cardinality）Ｃ（Ｓｉ）を有するＴＰＣコマンド値のセットＳｉ内のＴＰＣコマンドの合計であってもよい。ここでｉ０は、ＳＲＳ送信機会ｉ－ｉ０のＫＳＲＳ（ｉ－ｉ０）－１シンボル前が、ＳＲＳ送信機会ｉのＫＳＲＳ（ｉ）シンボル前よりも早くなる、最小の正の整数であってもよい。
　もしＳＲＳ送信が非周期的（aperiodic）である場合、KSRS(i)は、当該ＳＲＳ送信をトリガする対応するＰＤＣＣＨの最後のシンボルよりも後、且つ当該ＳＲＳ送信の最初のシンボルよりも前の、サービングセルｃのキャリアｆのアクティブＵＬ　ＢＷＰ　ｂにおけるシンボル数であってもよい。もしＳＲＳ送信がセミパーシステント（semi-persistent）又は周期的（periodic）である場合、KSRS(i)は、サービングセルｃのキャリアｆのアクティブＵＬ　ＢＷＰ　ｂにおける、スロット当たりのシンボル数Nsymb slotと、ＰＵＳＣＨ共通構成情報（PUSCH-ConfigCommon）内のk2によって提供される値の最小値と、の積に等しいKSRS,minシンボルの数であってもよい。
（ＰＵＳＣＨ送信電力制御）
　ＮＲでは、ＰＵＳＣＨの送信電力は、ＤＣＩ内のフィールド（ＴＰＣコマンドフィールド等ともいう）の値が示すＴＰＣコマンド（値、増減値、補正値（correction　value）等ともいう）に基づいて制御される。
　例えば、ＵＥが、インデックスｊを有するパラメータセット（オープンループパラメータセット）、電力制御調整状態（power　control　adjustment　state）（ＰＵＳＣＨ電力制御調整状態）のインデックスｌを用いて、サービングセルｃのキャリアｆのアクティブＵＬ　ＢＷＰ　ｂ上でＰＵＳＣＨを送信する場合、ＰＵＳＣＨ送信機会（transmission　occasion）（送信期間等ともいう）ｉにおけるＰＵＳＣＨの送信電力（ＰＰＵＳＣＨ、ｂ，ｆ，ｃ（ｉ，ｊ，ｑｄ，ｌ））［ｄＢｍ］は、次式のように、ＰＣＭＡＸ，ｆ，ｃ（ｉ）、ＰＯ＿ＰＵＳＣＨ，ｂ，ｆ，ｃ（ｊ）、ＭＰＵＳＣＨ ＲＢ，ｂ，ｆ，ｃ（ｉ）、αｂ，ｆ，ｃ（ｊ）、ＰＬｂ，ｆ，ｃ（ｑｄ）、ΔＴＦ，ｂ，ｆ，ｃ（ｉ）、ｆｂ，ｆ，ｃ（ｉ，ｌ）、の少なくとも１つに基づいてもよい。
Figure JPOXMLDOC01-appb-I000009
　電力制御調整状態は、closed　loop（ＣＬ）－power　control（ＰＣ）状態、電力制御調整状態インデックスｌのＴＰＣコマンドに基づく値、ＴＰＣコマンドの累積値、クローズドループによる値、と呼ばれてもよい。ｌは、クローズドループインデックスと呼ばれてもよい。
　また、ＰＵＳＣＨ送信機会ｉは、ＰＵＳＣＨが送信される期間であり、例えば、一以上のシンボル、一以上のスロット等で構成されてもよい。
　ＰＣＭＡＸ，ｆ，ｃ（ｉ）は、例えば、送信機会ｉにおけるサービングセルｃのキャリアｆ用に設定されるユーザ端末の最大送信電力（設定（configured）最大出力電力、ＵＥ設定最大出力電力）である。
　ＰＯ＿ＰＵＳＣＨ，ｂ，ｆ，ｃ（ｊ）は、例えば、送信機会ｉにおけるサービングセルｃのキャリアｆのアクティブＵＬ　ＢＷＰ　ｂ用に設定される目標受信電力に係るパラメータ（例えば、送信電力オフセットに関するパラメータ、送信電力オフセットＰ０、目標受信電力パラメータ等ともいう）である。ＰＯ＿ＵＥ＿ＰＵＳＣＨ，ｂ，ｆ，ｃ（ｊ）は、ＰＯ＿ＮＯＭＩＮＡＬ＿ＰＵＳＣＨ，ｆ，ｃ（ｊ）と、ＰＯ＿ＵＥ＿ＰＵＳＣＨ，ｂ，ｆ，ｃ（ｊ）との、合計であってもよい。
　ＭＰＵＳＣＨ ＲＢ，ｂ，ｆ，ｃ（ｉ）は、例えば、サービングセルｃ及びサブキャリア間隔μのキャリアｆのアクティブＵＬ　ＢＷＰ　ｂにおける送信機会ｉ用にＰＵＳＣＨに割り当てられるリソースブロック数（帯域幅）である。αｂ，ｆ，ｃ（ｊ）は、上位レイヤパラメータによって提供される値（例えば、msg3-Alpha、p0-PUSCH-Alpha、フラクショナル因子等ともいう）である。
　ＰＬｂ，ｆ，ｃ（ｑｄ）は、例えば、サービングセルｃのキャリアｆのアクティブＵＬ　ＢＷＰ　ｂに関連付けられる下りＢＷＰ用の参照信号（reference　signal（ＲＳ）、パスロス参照ＲＳ、pathloss（ＰＬ）－ＲＳ、パスロス参照用ＲＳ、パスロス測定用ＤＬ－ＲＳ、PUSCH-PathlossReferenceRS）のインデックスｑｄを用いてユーザ端末で計算されるパスロス（パスロス推定[dB]、パスロス補償）である。
　ＵＥが、パスロス参照ＲＳ（例えば、PUSCH-PathlossReferenceRS）を提供されない場合、又は、ＵＥが個別上位レイヤパラメータを提供されない場合、ＵＥは、Master　Information　Block（ＭＩＢ）を得るために用いるsynchronization　signal（ＳＳ）／physical　broadcast　channel（ＰＢＣＨ）ブロック（ＳＳブロック（ＳＳＢ））からのＲＳリソースを用いてＰＬｂ，ｆ，ｃ（ｑｄ）を計算してもよい。
　ＵＥが、パスロス参照ＲＳの最大数（例えば、maxNrofPUSCH-PathlossReferenceRSs）の値までの数のＲＳリソースインデックスと、パスロス参照ＲＳによって、ＲＳリソースインデックスに対するそれぞれのＲＳ設定のセットと、を設定された場合、ＲＳリソースインデックスのセットは、ＳＳ／ＰＢＣＨブロックインデックスのセットとchannel　state　information（ＣＳＩ）－reference　signal（ＲＳ）リソースインデックスのセットとの１つ又は両方を含んでもよい。ＵＥは、ＲＳリソースインデックスのセット内のＲＳリソースインデックスｑｄを識別してもよい。
　ＰＵＳＣＨ送信がRandom　Access　Response（ＲＡＲ）　ＵＬグラントによってスケジュールされた場合、ＵＥは、対応するＰＲＡＣＨ送信用と同じＲＳリソースインデックスｑｄを用いてもよい。
　ＵＥが、sounding　reference　signal（SRS）　resource　indicator（ＳＲＩ）によるＰＵＳＣＨの電力制御の設定（例えば、SRI-PUSCH-PowerControl）を提供され、且つ、パスロス参照ＲＳのＩＤの１以上の値とを提供された場合、ＤＣＩフォーマット０＿１内のＳＲＩフィールドのための値のセットと、パスロス参照ＲＳのＩＤ値のセットと、の間のマッピングを、上位レイヤシグナリング（例えば、SRI-PUSCH-PowerControl内のsri-PUSCH-PowerControl-Id）から得てもよい。ＵＥは、ＰＵＳＣＨをスケジュールするＤＣＩフォーマット０＿１内のＳＲＩフィールド値にマップされたパスロス参照ＲＳのＩＤから、ＲＳリソースインデックスｑｄを決定してもよい。
　ＰＵＳＣＨ送信がＤＣＩフォーマット０＿０によってスケジュールされ、且つ、ＵＥが、各キャリアｆ及びサービングセルｃのアクティブＵＬ　ＢＷＰ　ｂに対する最低インデックスを有するＰＵＣＣＨリソースに対し、ＰＵＣＣＨ空間関係情報を提供されない場合、ＵＥは、当該ＰＵＣＣＨリソース内のＰＵＣＣＨ送信と同じＲＳリソースインデックスｑｄを用いてもよい。
　ＰＵＳＣＨ送信がＤＣＩフォーマット０＿０によってスケジュールされ、且つ、ＵＥがＰＵＣＣＨ送信の空間セッティングを提供されない場合、又はＰＵＳＣＨ送信がＳＲＩフィールドを含まないＤＣＩフォーマット０＿１によってスケジュールされた場合、又は、ＳＲＩによるＰＵＳＣＨの電力制御の設定がＵＥに提供されない場合、ＵＥは、ゼロのパスロス参照ＲＳのＩＤを有するＲＳリソースインデックスｑｄを用いてもよい。
　設定グラント設定（例えば、ConfiguredGrantConfig）によって設定されたＰＵＳＣＨ送信に対し、設定グラント設定が特定パラメータ（例えば、rrc-ConfiguredUplinkGrant）を含む場合、特定パラメータ内のパスロス参照インデックス（例えば、pathlossReferenceIndex）によってＲＳリソースインデックスｑｄがＵＥに提供されてもよい。
　設定グラント設定によって設定されたＰＵＳＣＨ送信に対し、設定グラント設定が特定パラメータを含まない場合、ＵＥは、ＰＵＳＣＨ送信をアクティベートするＤＣＩフォーマット内のＳＲＩフィールドにマップされたパスロス参照ＲＳのＩＤの値からＲＳリソースインデックスｑｄを決定してもよい。ＤＣＩフォーマットがＳＲＩフィールドを含まない場合、ＵＥは、ゼロのパスロス参照ＲＳのＩＤを有するＲＳリソースインデックスｑｄを決定してもよい。
　ΔＴＦ，ｂ，ｆ，ｃ（ｉ）は、サービングセルｃのキャリアｆのＵＬ　ＢＷＰ　ｂ用の送信電力調整成分（transmission　power　adjustment　component）（オフセット、送信フォーマット補償）である。
　ｆｂ，ｆ，ｃ（ｉ，ｌ）は、送信機会ｉにおけるサービングセルｃのキャリアｆのアクティブＵＬ　ＢＷＰ　ｂに対するＰＵＳＣＨ電力制御調整状態である。ｆｂ，ｆ，ｃ（ｉ，ｌ）はδＰＵＳＣＨ，ｂ，ｆ，ｃ（ｉ，ｌ）に基づいてもよい。
　ＴＰＣ累積が有効である場合、ｆｂ，ｆ，ｃ（ｉ，ｌ）は、δＰＵＳＣＨ，ｂ，ｆ，ｃ（ｍ，ｌ）の累積値に基づいてもよい。
　ＴＰＣ累積が無効である場合、ｆｂ，ｆ，ｃ（ｉ，ｌ）は、δＰＵＳＣＨ，ｂ，ｆ，ｃ（ｉ，ｌ）（絶対値）であってもよい。
　ＴＰＣ累積の無効（disabled）を示す情報（TPC-Accumulation）が設定されない場合（ＴＰＣ累積の無効を示す情報が提供されない場合、ＴＰＣ累積が有効に設定された場合）、ＵＥは、ＴＰＣコマンド値を累積し、累積の結果（電力制御状態）に基づいて送信電力を決定する（累積を介してＴＰＣコマンド値を適用する）。
　ＴＰＣ累積の無効を示す情報（TPC-Accumulation）が設定された場合（ＴＰＣ累積の無効を示す情報が提供された場合、ＴＰＣ累積が無効に設定された場合）、ＵＥは、ＵＥは、ＴＰＣコマンド値を累積せず、ＴＰＣコマンド値（電力制御状態）に基づいて送信電力を決定する（累積を用いずにＴＰＣコマンド値を適用する）。
　δＰＵＳＣＨ，ｂ，ｆ，ｃ（ｉ，ｌ）は、サービングセルｃのキャリアｆのアクティブＵＬ　ＢＷＰ　ｂ上のＰＵＳＣＨ送信機会ｉをスケジュールするＤＣＩフォーマット０＿０又はＤＣＩフォーマット０＿１に含まれるＴＰＣコマンド値、又は特定のＲＮＴＩ（Radio　Network　Temporary　Identifier）（例えば、ＴＰＣ－ＰＵＳＣＨ－ＲＮＴＩ）によってスクランブルされたＣＲＣを有するＤＣＩフォーマット２＿２内の他のＴＰＣコマンドと結合して符号化されたＴＰＣコマンド値、であってもよい。
　Σm=0 C(Di)-1δPUCCH,b,f,c(m,l)は、群／濃度（cardinality）C(Di)を有するＴＰＣコマンド値のセットDi内のＴＰＣコマンド値の合計であってもよい。Diは、ＵＥが、ＰＵＳＣＨ電力制御調整状態ｌに対し、サービングセルｃのキャリアｆのアクティブＵＬ　ＢＷＰ　ｂ上の、ＰＵＳＣＨ送信機会i-i0のKPUSCH(i-i0)-1シンボル前と、ＰＵＳＣＨ送信機会iのKPUSCH(i)シンボル前と、の間において受信するＴＰＣコマンド値のセットであってもよい。i0は、ＰＵＳＣＨ送信機会i-i0のKPUSCH(i-i0)シンボル前がＰＵＳＣＨ送信機会iのKPUSCH(i)シンボル前よりも早くなる、最小の正の整数であってもよい。
　もしＰＵＳＣＨ送信がＤＣＩフォーマット０＿０又はＤＣＩフォーマット０＿１によってスケジュールされる場合、KPUSCH(i)は、対応するＰＤＣＣＨ受信の最後のシンボルよりも後、且つ当該ＰＵＳＣＨ送信の最初のシンボルよりも前の、サービングセルｃのキャリアｆのアクティブＵＬ　ＢＷＰ　ｂにおけるシンボル数であってもよい。もしＰＵＳＣＨ送信が設定グラント構成情報（ConfiguredGrantConfig）によって設定される場合、KPUSCH(i)は、サービングセルｃのキャリアｆのアクティブＵＬ　ＢＷＰ　ｂにおける、スロット当たりのシンボル数Nsymb slotと、ＰＵＳＣＨ共通構成情報（PUSCH-ConfigCommon）内のk2によって提供される値の最小値と、の積に等しいKPUSCH,minシンボルの数であってもよい。
　電力制御調整状態は、上位レイヤパラメータによって複数の状態（例えば、２状態）を有するか、又は、単一の状態を有するかが設定されてもよい。また、複数の電力制御調整状態が設定される場合、インデックスｌ（例えば、ｌ∈｛０，１｝）によって当該複数の電力制御調整状態の一つが識別されてもよい。
　ＰＵＣＣＨの送信電力も、ＳＲＳの送信電力も、ＰＵＳＣＨの送信電力と同様、設定最大出力電力ＰＣＭＡＸ，ｆ，ｃ（ｉ）によって制限される。
（ＰＵＣＣＨ送信電力制御）
　ＮＲでは、ＰＵＣＣＨの送信電力は、ＤＣＩ内の所定フィールド（ＴＰＣコマンドフィールド、第１のフィールド等ともいう）の値が示すＴＰＣコマンド（値、増減値、補正値（correction　value）、指示値、等ともいう）に基づいて制御される。
　例えば、電力制御調整状態（power　control　adjustment　state）のインデックスｌを用いて、サービングセルｃのキャリアｆのアクティブＵＬ　ＢＷＰ　ｂについてのＰＵＣＣＨ送信機会（transmission　occasion）（送信期間等ともいう）ｉにおけるＰＵＣＣＨの送信電力（ＰＰＵＣＣＨ、ｂ，ｆ，ｃ（ｉ，ｑｕ，ｑｄ，ｌ））は、次式のように表されてもよい。
Figure JPOXMLDOC01-appb-I000010
　電力制御調整状態は、ＰＵＣＣＨ電力制御調整状態（PUCCH　power　control　adjustment　state）、第１又は第２の状態等と呼ばれてもよい。
　また、ＰＵＣＣＨ送信機会ｉは、ＰＵＣＣＨが送信される所定期間であり、例えば、一以上のシンボル、一以上のスロット等で構成されてもよい。
　式Ｆ１において、ＰＣＭＡＸ，ｆ，ｃ（ｉ）は、例えば、送信機会ｉにおけるサービングセルｃのキャリアｆ用に設定されるユーザ端末の送信電力（最大送信電力、ＵＥ最大出力電力等ともいう）である。ＰＯ＿ＰＵＣＣＨ，ｂ，ｆ，ｃ（ｑｕ）は、例えば、送信機会ｉにおけるサービングセルｃのキャリアｆのアクティブＵＬ　ＢＷＰ　ｂ用に設定される目標受信電力に係るパラメータ（例えば、送信電力オフセットに関するパラメータ、送信電力オフセットＰ０、又は、目標受信電力パラメータ等ともいう）である。
　ＭＰＵＣＣＨ ＲＢ，ｂ，ｆ，ｃ（ｉ）は、例えば、サービングセルｃ及びサブキャリア間隔μのキャリアｆのアクティブＵＬ　ＢＷＰ　ｂにおける送信機会ｉ用にＰＵＣＣＨに割り当てられるリソースブロック数（帯域幅）である。ＰＬｂ，ｆ，ｃ（ｑｄ）は、例えば、サービングセルｃのキャリアｆのアクティブＵＬ　ＢＷＰ　ｂに関連付けられる下りＢＷＰ用の参照信号（パスロス参照ＲＳ、パスロス測定用ＤＬ　ＲＳ、PUCCH-PathlossReferenceRS）のインデックスｑｄを用いてユーザ端末で計算されるパスロスである。
　ΔＦ＿ＰＵＣＣＨ（Ｆ）は、ＰＵＣＣＨフォーマット毎に与えられる上位レイヤパラメータである。ΔＴＦ，ｂ，ｆ，ｃ（ｉ）は、サービングセルｃのキャリアｆのＵＬ　ＢＷＰ　ｂ用の送信電力調整成分（transmission　power　adjustment　component）（オフセット）である。
　ｇｂ，ｆ，ｃ（ｉ，ｌ）は、サービングセルｃ及び送信機会ｉのキャリアｆのアクティブＵＬ　ＢＷＰの上記電力制御調整状態インデックスｌのＴＰＣコマンドに基づく値（例えば、電力制御調整状態、ＴＰＣコマンドの累積値、クローズドループによる値、ＰＵＣＣＨ電力調整状態）である。
　もしＵＥが、２つのＰＵＣＣＨ電力制御調整状態を用いることを示す情報（twoPUCCH-PC-AdjustmentStates）、及びＰＵＣＣＨ空間関係情報（PUCCH-SpatialRelationInfo）を提供される場合、ｌ＝｛０，１｝であり、ＵＥが、２つのＰＵＣＣＨ用電力制御調整状態を用いることを示す情報、又はＰＵＣＣＨ用空間関係情報を提供されない場合、ｌ＝０であってもよい。
　もしＵＥがＤＣＩフォーマット１＿０又は１＿１からＴＰＣコマンド値を得る場合、及びＵＥがＰＵＣＣＨ空間関係情報を提供される場合、ＵＥは、ＰＵＣＣＨ用Ｐ０　ＩＤ（PUCCH-Config内のPUCCH-PowerControl内のp0-Set内のp0-PUCCH-Id）によって提供されるインデックスによって、ＰＵＣＣＨ空間関係情報ＩＤ（pucch-SpatialRelationInfoId）値とクローズドループインデックス（closedLoopIndex、電力調整状態インデックスｌ）との間のマッピングを得てもよい。ＵＥがＰＵＣＣＨ空間関係情報ＩＤの値を含むアクティベーションコマンドを受信した場合、ＵＥは、対応するＰＵＣＣＨ用Ｐ０　ＩＤへのリンクを通じて、ｌの値を提供するクローズドループインデックスの値を決定してもよい。
　もしＵＥがサービングセルｃのキャリアｆのアクティブＵＬ　ＢＷＰ　ｂに対し、対応するＰＵＣＣＨ電力調整状態ｌに対するＰＯ＿ＰＵＣＣＨ，ｂ，ｆ，ｃ（ｑｕ）値の設定が、上位レイヤによって提供される場合、ｇｂ，ｆ，ｃ（ｉ，ｌ）＝０、ｋ＝０，１，…，ｉである。もしＵＥがＰＵＣＣＨ空間関係情報を提供される場合、ＵＥは、ｑｕに対応するＰＵＣＣＨ用Ｐ０　ＩＤと、ｌに対応するクローズドループインデックス値と、に関連付けられたＰＵＣＣＨ空間関係情報に基づいて、ｑｕの値からｌの値を決定してもよい。
　ｑｕは、ＰＵＣＣＨ用Ｐ０セット（p0-Set）内のＰＵＣＣＨ用Ｐ０（P0-PUCCH）を示すＰＵＣＣＨ用Ｐ０　ＩＤ（p0-PUCCH-Id）であってもよい。
（ＪＴ）
　joint　transmission（ＪＴ）は、複数のポイント（例えば、ＴＲＰ）から単一のＵＥへの同時データ送信を意味してもよい。
　Ｒｅｌ．１７は、２つのＴＲＰからのnon-coherent　joint　transmission（ＮＣＪＴ）をサポートする。２つのＴＲＰからのＰＤＳＣＨは、独立にプリコードされ、独立に復号されてもよい。周波数リソースは、オーバーラップしなくてもよいし（non-overlapping）、部分的にオーバーラップしてもよいし（partial-overlapping）、完全にオーバーラップしてもよい（full-overlapping）。オーバラップが起こる場合、１つのＴＲＰからのＰＤＳＣＨは、他のＴＲＰからのＰＤＳＣＨへの干渉になる。
　Ｒｅｌ．１８において、４つまでのＴＲＰを用いるcoherent　joint　transmission（ＣＪＴ）をサポートすることが検討されている。４つのＴＲＰからのデータは、コヒーレントにプリコードされ、同じ時間－周波数リソース上においてＵＥへ送信されてもよい。例えば、４つのＴＲＰからのチャネルを考慮し、同じプリコーディング行列が用いられてもよい。コヒーレントは、複数の受信信号の位相の間に一定の関係があることを意味してもよい。４ＴＲＰジョイントプリコーディングを用いて、信号品質が改善され、４つのＴＲＰの間において干渉がなくてもよい。データは、４つのＴＲＰの外の干渉のみを受けてもよい。
（統一（unified）／共通（common）ＴＣＩフレームワーク）
　統一ＴＣＩフレームワークによれば、複数種類（ＵＬ／ＤＬ）のチャネル／ＲＳを共通のフレームワークによって制御できる。統一ＴＣＩフレームワークは、Ｒｅｌ．１５のようにＴＣＩ状態又は空間関係をチャネルごとに規定するのではなく、共通ビーム（共通ＴＣＩ状態）を指示し、それをＵＬ及びＤＬの全てのチャネルへ適用してもよいし、ＵＬ用の共通ビームをＵＬの全てのチャネルに適用し、ＤＬ用の共通ビームをＤＬの全てのチャネルに適用してもよい。
　ＤＬ及びＵＬの両方のための１つの共通ビーム、又は、ＤＬ用の共通ビームとＵＬ用の共通ビーム（全体で２つの共通ビーム）が検討されている。
　ＵＥは、ＵＬ及びＤＬに対して同じＴＣＩ状態（ジョイントＴＣＩ状態、ジョイントＴＣＩプール、ジョイント共通ＴＣＩプール、ジョイントＴＣＩ状態セット）を想定してもよい。ＵＥは、ＵＬ及びＤＬのそれぞれに対して異なるＴＣＩ状態（セパレートＴＣＩ状態、セパレートＴＣＩプール、ＵＬセパレートＴＣＩプール及びＤＬセパレートＴＣＩプール、セパレート共通ＴＣＩプール、ＵＬ共通ＴＣＩプール及びＤＬ共通ＴＣＩプール）を想定してもよい。
　ＭＡＣ　ＣＥに基づくビーム管理（ＭＡＣ　ＣＥレベルビーム指示）によって、ＵＬ及びＤＬのデフォルトビームを揃えてもよい。ＰＤＳＣＨのデフォルトＴＣＩ状態を更新し、デフォルトＵＬビーム（空間関係）に合わせてもよい。
　ＤＣＩに基づくビーム管理（ＤＣＩレベルビーム指示）によって、ＵＬ及びＤＬの両方用の同じＴＣＩプール（ジョイント共通ＴＣＩプール、ジョイントＴＣＩプール、セット）から共通ビーム／統一ＴＣＩ状態が指示されてもよい。Ｘ（＞１）個のＴＣＩ状態がＭＡＣ　ＣＥによってアクティベートされてもよい。ＵＬ／ＤＬ　ＤＣＩは、Ｘ個のアクティブＴＣＩ状態から１つを選択してもよい。選択されたＴＣＩ状態は、ＵＬ及びＤＬの両方のチャネル／ＲＳに適用されてもよい。
　ＴＣＩプール（セット）は、ＲＲＣパラメータによって設定された複数のＴＣＩ状態であってもよいし、ＲＲＣパラメータによって設定された複数のＴＣＩ状態のうち、ＭＡＣ　ＣＥによってアクティベートされた複数のＴＣＩ状態（アクティブＴＣＩ状態、アクティブＴＣＩプール、セット）であってもよい。各ＴＣＩ状態は、ＱＣＬタイプＡ／Ｄ　ＲＳであってもよい。ＱＣＬタイプＡ／Ｄ　ＲＳとしてＳＳＢ、ＣＳＩ－ＲＳ、又はＳＲＳが設定されてもよい。
　１以上のＴＲＰのそれぞれに対応するＴＣＩ状態の個数が規定されてもよい。例えば、ＵＬのチャネル／ＲＳに適用されるＴＣＩ状態（ＵＬ　ＴＣＩ状態）の個数Ｎ（≧１）と、ＤＬのチャネル／ＲＳに適用されるＴＣＩ状態（ＤＬ　ＴＣＩ状態）の個数Ｍ（≧１）と、が規定されてもよい。Ｎ及びＭの少なくとも一方は、上位レイヤシグナリング／物理レイヤシグナリングを介して、ＵＥに通知／設定／指示されてもよい。
　本開示において、Ｎ＝Ｍ＝Ｘ（Ｘは任意の整数）と記載される場合は、ＵＥに対して、Ｘ個の（Ｘ個のＴＲＰに対応する）ＵＬ及びＤＬに共通のＴＣＩ状態（ジョイントＴＣＩ状態）が通知／設定／指示されることを意味してもよい。また、Ｎ＝Ｘ（Ｘは任意の整数）、Ｍ＝Ｙ（Ｙは任意の整数、Ｙ＝Ｘであってもよい）と記載される場合は、ＵＥに対して、Ｘ個の（Ｘ個のＴＲＰに対応する）ＵＬ　ＴＣＩ状態及びＹ個の（Ｙ個のＴＲＰに対応する）ＤＬ　ＴＣＩ状態（すなわち、セパレートＴＣＩ状態）がそれぞれ通知／設定／指示されることを意味してもよい。
　例えば、Ｎ＝Ｍ＝１と記載される場合は、ＵＥに対し、単一のＴＲＰに対する、１つのＵＬ及びＤＬに共通のＴＣＩ状態が通知／設定／指示されることを意味してもよい（単一ＴＲＰのためのジョイントＴＣＩ状態）。
　また、例えば、Ｎ＝１、Ｍ＝１と記載される場合は、ＵＥに対し、単一のＴＲＰに対する、１つのＵＬ　ＴＣＩ状態と、１つのＤＬ　ＴＣＩ状態と、が別々に通知／設定／指示されることを意味してもよい（単一ＴＲＰのためのセパレートＴＣＩ状態）。
　また、例えば、Ｎ＝Ｍ＝２と記載される場合は、ＵＥに対し、複数の（２つの）ＴＲＰに対する、複数の（２つの）のＵＬ及びＤＬに共通のＴＣＩ状態が通知／設定／指示されることを意味してもよい（複数ＴＲＰのためのジョイントＴＣＩ状態）。
　また、例えば、Ｎ＝２、Ｍ＝２と記載される場合は、ＵＥに対し、複数（２つ）のＴＲＰに対する、複数の（２つの）ＵＬ　ＴＣＩ状態と、複数の（２つの）ＤＬ　ＴＣＩ状態と、が通知／設定／指示されることを意味してもよい（複数ＴＲＰのためのセパレートＴＣＩ状態）。
　なお、上記例においては、Ｎ及びＭの値が１又は２のケースを説明したが、Ｎ及びＭの値は３以上であってもよいし、Ｎ及びＭは異なってもよい。
　Ｒｅｌ．１７においてＮ＝Ｍ＝１がサポートされることが検討されている。Ｒｅｌ．１８以降において他のケースがサポートされることが検討されている。
　図１０Ａの例において、ＲＲＣパラメータ（情報要素）は、ＤＬ及びＵＬの両方用の複数のＴＣＩ状態を設定する。ＭＡＣ　ＣＥは、設定された複数のＴＣＩ状態のうちの複数のＴＣＩ状態をアクティベートしてもよい。ＤＣＩは、アクティベートされた複数のＴＣＩ状態の１つを指示してもよい。ＤＣＩは、ＵＬ／ＤＬ　ＤＣＩであってもよい。指示されたＴＣＩ状態は、ＵＬ／ＤＬのチャネル／ＲＳの少なくとも１つ（又は全て）に適用されてもよい。１つのＤＣＩがＵＬ　ＴＣＩ及びＤＬ　ＴＣＩの両方を指示してもよい。
　この図の例において、１つの点は、ＵＬ及びＤＬの両方に適用される１つのＴＣＩ状態であってもよいし、ＵＬ及びＤＬにそれぞれ適用される２つのＴＣＩ状態であってもよい。
　ＲＲＣパラメータによって設定された複数のＴＣＩ状態と、ＭＡＣ　ＣＥによってアクティベートされた複数のＴＣＩ状態と、の少なくとも１つは、ＴＣＩプール（共通ＴＣＩプール、ジョイントＴＣＩプール、ＴＣＩ状態プール）と呼ばれてもよい。ＭＡＣ　ＣＥによってアクティベートされた複数のＴＣＩ状態は、アクティブＴＣＩプール（アクティブ共通ＴＣＩプール）と呼ばれてもよい。
　なお、本開示において、複数のＴＣＩ状態を設定する上位レイヤパラメータ（ＲＲＣパラメータ）は、複数のＴＣＩ状態を設定する設定情報、単に「設定情報」と呼ばれてもよい。また、本開示において、ＤＣＩを用いて複数のＴＣＩ状態の１つを指示されることは、ＤＣＩに含まれる複数のＴＣＩ状態の１つを指示する指示情報を受信することであってもよいし、単に「指示情報」を受信することであってもよい。
　図１０Ｂの例において、ＲＲＣパラメータは、ＤＬ及びＵＬの両方用の複数のＴＣＩ状態（ジョイント共通ＴＣＩプール）を設定する。ＭＡＣ　ＣＥは、設定された複数のＴＣＩ状態のうちの複数のＴＣＩ状態（アクティブＴＣＩプール）をアクティベートしてもよい。ＵＬ及びＤＬのそれぞれに対する（別々の、separate）アクティブＴＣＩプールが、設定／アクティベートされてもよい。
　ＤＬ　ＤＣＩ、又は新規ＤＣＩフォーマットが、１以上（例えば、１つ）のＴＣＩ状態を選択（指示）してもよい。その選択されたＴＣＩ状態は、１以上（又は全て）のＤＬのチャネル／ＲＳに適用されてもよい。ＤＬチャネルは、ＰＤＣＣＨ／ＰＤＳＣＨ／ＣＳＩ－ＲＳであってもよい。ＵＥは、Ｒｅｌ．１６のＴＣＩ状態の動作（ＴＣＩフレームワーク）を用いて、ＤＬの各チャネル／ＲＳのＴＣＩ状態を決定してもよい。ＵＬ　ＤＣＩ、又は新規ＤＣＩフォーマットが、１以上（例えば、１つ）のＴＣＩ状態を選択（指示）してもよい。その選択されたＴＣＩ状態は、１以上（又は全て）のＵＬチャネル／ＲＳに適用されてもよい。ＵＬチャネルは、ＰＵＳＣＨ／ＳＲＳ／ＰＵＣＣＨであってもよい。このように、異なるＤＣＩが、ＵＬ　ＴＣＩ及びＤＬ　ＤＣＩを別々に指示してもよい。
　Ｒｅｌ．１７　ＮＲ以降では、ＭＡＣ　ＣＥ／ＤＣＩにより、異なるphysical　cell　identifier（ＰＣＩ）に関連付けられたＴＣＩ状態へのビームのアクティベーション／指示がサポートされることが想定される。また、Ｒｅｌ．１８　ＮＲ以降では、ＭＡＣ　ＣＥ／ＤＣＩにより、異なるＰＣＩを有するセルへのサービングセルの変更が指示されることがサポートされることが想定される。
〔データ用物理レイヤ手順／アンテナポートＱＣＬ〕
　あるＣＣ内のＰＤＳＣＨのＤＭＲＳ及びＰＤＣＣＨのＤＭＲＳと、ＣＳＩ－ＲＳと、のための参照信号を提供するために、さらに、もし、あるＣＣ内の動的グラント及び設定グラントベースのＰＵＳＣＨ及びＰＵＣＣＨリソースと、ＳＲＳと、のためのＵＬ　ＴＸ（送信）空間フィルタが利用可能である場合、そのＵＬ　ＴＣＩフィルタの決定のための参照を提供するために、PDSCH-Config（ＰＤＳＣＨ設定）内において、ＵＥは、１２８個までのDLorJointTCIState（ＤＬ又はジョイントのＴＣＩ状態）設定のリストを設定されることができる。
　もしそのＣＣ内のＢＷＰ内に、DLorJointTCIState又はUL-TCIState（ＵＬ　ＴＣＩ状態）の設定がない場合、そのＵＥは、参照ＣＣの参照ＢＷＰからのDLorJointTCIState又はUL-TCIStateの設定を適用できる。もしそのＵＥが同じバンド内のいずれかのＣＣ内においてDLorJointTCIState又はUL-TCIStateを設定された場合、そのバンド内のSpatialRelationInfoPos（位置用空間関係情報）を除く、TCI-State、SpatialRelationInfo（空間関係情報）、PUCCH-SpatialRelationInfo（ＰＵＣＣＨ空間関係情報）を設定されると想定しない。そのＵＥは、そのＵＥがsimultaneousTCI-UpdateList1-r16（同時ＴＣＩ更新リスト１）、simultaneousTCI-UpdateList2-r16（同時ＴＣＩ更新リスト２）、simultaneousSpatial-UpdatedList1-r16（同時空間更新リスト１）、又はsimultaneousSpatial-UpdatedList2-r16（同時空間更新リスト２）によってＣＣリスト内の任意のＣＣ内のTCI-Stateを設定される場合に、そのＵＥが、そのＣＣ内の任意のＣＣ内のDLorJointTCIState又はUL-TCIStateを設定されない、と想定する。
　そのＵＥは、もし利用可能であれば、ＣＣ／ＤＬ　ＢＷＰの１つ、又は、ＣＣ／ＤＬ　ＢＷＰのセットに対する、ＤＣＩフィールド'Transmission　Configuration　Indication'（ＴＣＩ）のコードポイントへ、ＤＬのチャネル／信号に対する１つのＴＣＩ状態と、ＵＬのチャネル／信号に対する１つのＴＣＩ状態と、を伴う、８個までの、ＴＣＩ状態及び／又はＴＣＩ状態のペアをマップすることに用いられるアクティベーションコマンドを受信する。ＣＣ／ＤＬ　ＢＷＰのセットに対して、さらに、もし利用可能であればＣＣ／ＤＬ　ＢＷＰの１つに対して、ＴＣＩ状態ＩＤのセットがアクティベートされる場合、指示されたＣＣ内の全てのＤＬ及び／又はＵＬのＢＷＰに対して、ＴＣＩ状態ＩＤの同じセットが適用される。ここで、ＣＣの適用可能リストは、そのアクティベーションコマンド内において指示されたＣＣによって決定される。もしそのアクティベーションコマンドが、DLorJointTCIState及び／又はUL-TCIStateを、１つのみのＴＣＩコードポイントへマップする場合、そのＵＥは、その指示されたDLorJointTCIState及び／又はUL-TCIStateを、ＣＣ／ＤＬ　ＢＷＰの１つ又はＣＣ／ＤＬ　ＢＷＰのセットへ適用し、もし１つの単一ＴＣＩコードポイントに対する指示されたマッピングが適用されると、その指示されたDLorJointTCIState及び／又はUL-TCIStateを、ＣＣ／ＤＬ　ＢＷＰの１つ又はＣＣ／ＤＬ　ＢＷＰのセットへ適用する。
　DLorJointTCIStateを設定されたＴＣＩ状態のQCL-Info内のＱＣＬタイプＡ／ＤソースＲＳに対するbwp-id又はcellが設定されない場合、そのＵＥは、ＴＣＩ状態が適用されるＣＣ／ＤＬ　ＢＷＰ内に、そのＱＣＬタイプＡ／ＤソースＲＳが設定される、と想定する。
（ＴＣＩ状態の指示）
　Ｒｅｌ．１７統一ＴＣＩフレームワークは、以下のモード１から３をサポートする。
［モード１］ＭＡＣ　ＣＥベースＴＣＩ状態指示（MAC　CE　based　TCI　state　indication）
［モード２］ＤＬアサインメントを伴うＤＣＩベースＴＣＩ状態指示（DCI　based　TCI　state　indication　by　DCI　format　1_1/1_2　with　DL　assignment）
［モード３］ＤＬアサインメントを伴わないＤＣＩベースＴＣＩ状態指示（DCI　based　TCI　state　indication　by　DCI　format　1_1/1_2　without　DL　assignment）
　Ｒｅｌ．１７　ＴＣＩ状態ＩＤ（例えば、tci-StateId_r17）を伴って設定されアクティベートされたＴＣＩ状態を伴うＵＥは、１つのＣＣに対し、Ｒｅｌ．１７　ＴＣＩ状態ＩＤを伴う指示ＴＣＩ状態（indicated　TCI　state）を提供するＤＣＩフォーマット１＿１／１＿２を受信する、又は、同時ＴＣＩ更新リスト１又は同時ＴＣＩ更新リスト２（例えば、simultaneousTCI-UpdateList1　or　simultaneousTCI-UpdateList2）によって設定されたＣＣリストと同じＣＣリスト内の全てのＣＣに対し、Ｒｅｌ．１７　ＴＣＩ状態ＩＤを伴う指示ＴＣＩ状態を提供するＤＣＩフォーマット１＿１／１＿２を受信する。ＤＣＩフォーマット１＿１／１＿２は、もしＤＬアサインメントが利用可能であればそれを伴ってもよいし、伴わなくてもよい。
　もしＤＣＩフォーマット１＿１／１＿２がＤＬアサインメントを伴わない場合、ＵＥは、そのＤＣＩに対して、以下を想定（検証）できる。
－　ＣＳ－ＲＮＴＩがＤＣＩのためのＣＲＣのスクランブルに用いられる。
－　以下のＤＣＩフィールド（特別フィールド）の値が以下のようにセットされる：
　　－　redundancy　version（ＲＶ）フィールドがall　'1's。
　　－　modulation　and　coding　scheme（ＭＣＳ）フィールドがall　'1's。
　　－　new　data　indicator（ＮＤＩ）フィールドが0。
　　－　frequency　domain　resource　assignment（ＦＤＲＡ）フィールドが、ＦＤＲＡタイプ０に対してall　'0's、又は、ＦＤＲＡタイプ１に対してall　'1's、又は、ダイナミックスイッチ（DynamicSwitch）に対してall　'0's（ＤＬ　semi-persistent　scheduling（ＳＰＳ）又はＵＬグラントタイプ２スケジューリングのリリースのＰＤＣＣＨの検証（validation）と同様）。
　なお、上記モード２／モード３におけるＤＣＩは、ビーム指示ＤＣＩと呼ばれてもよい。
　Ｒｅｌ．１５／１６において、もしＵＥがＤＣＩを介するアクティブＢＷＰ変更をサポートしない場合、ＵＥは、ＢＷＰインディケータフィールドを無視する。Ｒｅｌ．１７　ＴＣＩ状態のサポートと、ＴＣＩフィールドの解釈と、の関係についても、同様の動作が検討されている。もしＵＥがＲｅｌ．１７　ＴＣＩ状態を伴って設定された場合、ＤＣＩフォーマット１＿１／１＿２内にＴＣＩフィールドが常に存在すること、もしＵＥがＤＣＩを介するＴＣＩ更新をサポートしない場合、ＵＥは、ＴＣＩフィールドを無視すること、が検討されている。
　Ｒｅｌ．１５／１６において、ＴＣＩフィールドが存在するか否か（ＤＣＩ内ＴＣＩ存在情報、tci-PresentInDCI）は、ＣＯＲＥＳＥＴごとに設定される。
　ＤＣＩフォーマット１＿１におけるＴＣＩフィールドは、上位レイヤパラメータtci-PresentInDCIが有効にされない場合に０ビットであり、そうでない場合に３ビットである。もしＢＷＰインディケータフィールドが、アクティブＢＷＰ以外のＢＷＰを指示する場合、ＵＥは、以下の動作に従う。
［動作］もしそのＤＣＩフォーマット１＿１を伝達するＰＤＣＣＨに用いられるＣＯＲＥＳＥＴに対して上位レイヤパラメータtci-PresentInDCIが有効にされない場合、ＵＥは、指示されたＢＷＰ内の全てのＣＯＲＥＳＥＴに対してtci-PresentInDCIが有効にされないと想定し、そうでない場合、ＵＥは、指示されたＢＷＰ内の全てのＣＯＲＥＳＥＴに対してtci-PresentInDCIが有効にされると想定する。
　ＤＣＩフォーマット１＿２におけるＴＣＩフィールドは、上位レイヤパラメータtci-PresentInDCI-1-2が設定されない場合に０ビットであり、そうでない場合に上位レイヤパラメータtci-PresentInDCI-1-2によって決定される１又は２又は３ビットである。もしＢＷＰインディケータフィールドが、アクティブＢＷＰ以外のＢＷＰを指示する場合、ＵＥは、以下の動作に従う。
［動作］もしそのＤＣＩフォーマット１＿２を伝達するＰＤＣＣＨに用いられるＣＯＲＥＳＥＴに対して上位レイヤパラメータtci-PresentInDCI-1-2が設定されない場合、ＵＥは、指示されたＢＷＰ内の全てのＣＯＲＥＳＥＴに対してtci-PresentInDCIが有効にされないと想定し、そうでない場合、ＵＥは、指示されたＢＷＰ内の全てのＣＯＲＥＳＥＴに対してtci-PresentInDCI-1-2が、そのＤＣＩフォーマット１＿２を伝達するＰＤＣＣＨに用いられるＣＯＲＥＳＥＴに対して設定されたtci-PresentInDCI-1-2と同じ値を伴って設定されると想定する。
　図１１Ａは、ＤＣＩベースのジョイントＤＬ／ＵＬ　ＴＣＩ状態指示の一例を示す。ジョイントＤＬ／ＵＬ　ＴＣＩ状態指示用のＴＣＩフィールドの値に対し、ジョイントＤＬ／ＵＬ　ＴＣＩ状態を示すＴＣＩ状態ＩＤが関連付けられている。
　図１１Ｂは、ＤＣＩベースのセパレートＤＬ／ＵＬ　ＴＣＩ状態指示の一例を示す。セパレートＤＬ／ＵＬ　ＴＣＩ状態指示用のＴＣＩフィールドの値に対し、ＤＬのみのＴＣＩ状態を示すＴＣＩ状態ＩＤと、ＵＬのみのＴＣＩ状態を示すＴＣＩ状態ＩＤと、の少なくとも１つのＴＣＩ状態ＩＤが関連付けられている。この例において、ＴＣＩフィールドの値０００から００１は、ＤＬ用の１つのＴＣＩ状態ＩＤのみに関連付けられ、ＴＣＩフィールドの値０１０から０１１は、ＵＬ用の１つのＴＣＩ状態ＩＤのみに関連付けられ、ＴＣＩフィールドの値１００から１１１は、ＤＬ用の１つのＴＣＩ状態ＩＤと、ＵＬ用の１つのＴＣＩ状態ＩＤとの両方に関連付けられている。
（指示ＴＣＩ状態／設定ＴＣＩ状態）
　Ｒｅｌ．１７ＴＣＩ状態について、統一／共通ＴＣＩ状態は、（Ｒｅｌ．１７の）ＤＣＩ／ＭＡＣ　ＣＥ／ＲＲＣを用いて指示されるＲｅｌ．１７ＴＣＩ状態（指示Ｒｅｌ．１７ＴＣＩ状態（indicated　Rel.17　TCI　state））を意味してもよい。
　本開示において、指示Ｒｅｌ．１７ＴＣＩ状態、指示ＴＣＩ状態（indicated　TCI　state）、統一／共通ＴＣＩ状態、複数種類の信号（チャネル／ＲＳ）に適用されるＴＣＩ状態、複数種類の信号（チャネル／ＲＳ）のためのＴＣＩ状態、は互いに読み替えられてもよい。
　指示Ｒｅｌ．１７ＴＣＩ状態は、（Ｒｅｌ．１７のＤＣＩ／ＭＡＣ　ＣＥ／ＲＲＣを用いて更新された、）ＰＤＳＣＨ／ＰＤＣＣにおけるＵＥ固有の受信、動的グラント（ＤＣＩ）／設定（configured）グラントのＰＵＳＣＨ、及び、複数の（例えば、全ての）固有（dedicated）ＰＵＣＣＨリソース、の少なくとも１つと共有されてもよい。ＤＣＩ／ＭＡＣ　ＣＥ／ＲＲＣにより指示されるＴＣＩ状態は、指示ＴＣＩ状態、統一ＴＣＩ状態と呼ばれてもよい。
　Ｒｅｌ．１７ＴＣＩ状態について、統一ＴＣＩ状態以外のＴＣＩ状態は、（Ｒｅｌ．１７の）ＭＡＣ　ＣＥ／ＲＲＣを用いて設定されるＲｅｌ．１７ＴＣＩ状態（設定Ｒｅｌ．１７ＴＣＩ状態（configured　Rel.17　TCI　state））を意味してもよい。本開示において、設定Ｒｅｌ．１７ＴＣＩ状態、設定ＴＣＩ状態（configured　TCI　state）、統一ＴＣＩ状態以外のＴＣＩ状態、特定種類の信号（チャネル／ＲＳ）に適用されるＴＣＩ状態、は互いに読み替えられてもよい。
　設定Ｒｅｌ．１７ＴＣＩ状態は、（Ｒｅｌ．１７のＤＣＩ／ＭＡＣ　ＣＥ／ＲＲＣを用いて更新された、）ＰＤＳＣＨ／ＰＤＣＣにおけるＵＥ固有の受信、動的グラント（ＤＣＩ）／設定（configured）グラントのＰＵＳＣＨ、及び、複数の（例えば、全ての）固有（dedicated）ＰＵＣＣＨリソース、の少なくとも１つと共有されなくてもよい。設定Ｒｅｌ．１７ＴＣＩ状態は、ＣＯＲＥＳＥＴごと／リソースごと／リソースセットごとにＲＲＣ／ＭＡＣ　ＣＥで設定され、上述した指示Ｒｅｌ．１７ＴＣＩ状態（コモンＴＣＩ状態）が更新されても、設定Ｒｅｌ．１７ＴＣＩ状態は更新されない構成であってもよい。
　ＵＥ固有のチャネル／信号（ＲＳ）に対して、指示Ｒｅｌ．１７ＴＣＩ状態が適用されることが検討されている。また、非ＵＥ固有のチャネル／信号に対して、指示Ｒｅｌ．１７ＴＣＩ状態及び設定Ｒｅｌ．１７ＴＣＩ状態のいずれかを適用するかについて上位レイヤシグナリング（ＲＲＣシグナリング）を用いてＵＥに通知することが検討されている。
　設定Ｒｅｌ．１７ＴＣＩ状態（ＴＣＩ状態ＩＤ）に関するＲＲＣパラメータは、Ｒｅｌ．１５／１６におけるＴＣＩ状態のＲＲＣパラメータと同じ構成とすることが検討されている。設定Ｒｅｌ．１７ＴＣＩ状態は、ＲＲＣ／ＭＡＣ　ＣＥを用いて、ＣＯＲＥＳＥＴごと／リソースごと／リソースセットごとに設定／指示されることが検討されている。また、当該設定／指示について、ＵＥは、特定のパラメータに基づいて判断することが検討されている。
　ＵＥに対し、指示ＴＣＩ状態の更新と、設定ＴＣＩ状態の更新と、が別々に行われることが検討されている。例えば、ＵＥに対し、指示ＴＣＩ状態についての統一ＴＣＩ状態が更新された場合、設定ＴＣＩ状態の更新が行われなくてもよい。また、当該更新について、ＵＥは、特定のパラメータに基づいて判断することが検討されている。
　また、ＰＤＣＣＨ／ＰＤＳＣＨについて、指示Ｒｅｌ．１７ＴＣＩ状態が適用されるか、指示Ｒｅｌ．１７ＴＣＩ状態が適用されない（設定Ｒｅｌ．１７ＴＣＩ状態が適用される、指示Ｒｅｌ．１７ＴＣＩ状態とは別に設定されたＴＣＩ状態が適用される）か、について、上位レイヤシグナリング（ＲＲＣ／ＭＡＣ　ＣＥ）を用いて切り替えることが検討されている。
　また、セル内（intra-cell）のビーム指示（ＴＣＩ状態の指示）について、ＵＥ固有のＣＯＲＥＳＥＴ及び当該ＣＯＲＥＳＥＴに関連するＰＤＳＣＨと、非ＵＥ固有のＣＯＲＥＳＥＴ及び当該ＣＯＲＥＳＥＴに関連するＰＤＳＣＨと、に対して指示Ｒｅｌ．１７ＴＣＩ状態がサポートされることが検討されている。
　また、セル間（inter-cell）のビーム指示（例えば、Ｌ１／Ｌ２インターセルモビリティ）について、ＵＥ固有のＣＯＲＥＳＥＴ及び当該ＣＯＲＥＳＥＴに関連するＰＤＳＣＨに対して、指示Ｒｅｌ．１７ＴＣＩ状態がサポートされることが検討されている。
　Ｒｅｌ．１５において、ＣＯＲＥＳＥＴ＃０に対しＴＣＩ状態を指示するかどうかは基地局の実装次第であった。Ｒｅｌ．１５では、ＴＣＩ状態を指示されたＣＯＲＥＳＥＴ＃０について、当該指示されたＴＣＩ状態が適用される。ＴＣＩ状態が指示されないＣＯＲＥＳＥＴ＃０に対して、最新（最近）のＰＲＡＣＨ送信時に選択したＳＳＢとＱＣＬが適用される。
　Ｒｅｌ．１７以降の統一ＴＣＩ状態フレームワークにおいて、ＣＯＲＥＳＥＴ＃０に関するＴＣＩ状態について検討がされている。
　例えば、Ｒｅｌ．１７以降の統一ＴＣＩ状態のフレームワークでは、ＣＯＲＥＳＥＴ＃０のＲｅｌ．１７　ＴＣＩ状態指示について、サービングセルに関連づけられた指示Ｒｅｌ．１７ＴＣＩ状態（indicated　Rel-17　TCI　state　associated　with　the　serving　cell）を適用するかどうかは、ＲＲＣによりＣＯＲＥＳＥＴごとに設定され、適用しない場合には、既存のＭＡＣ　ＣＥ／ＲＡＣＨシグナリングメカニズム（legacy　MAC　CE/RACH　signalling　mechanism）が利用されてもよい。
　なお、ＣＯＲＥＳＥＴ＃０に適用されるＲｅｌ．１７ＴＣＩ状態に関連するＣＳＩ－ＲＳは、サービングセルＰＣＩ（物理セルＩＤ）に関連するＳＳＢとＱＣＬされてもよい（Ｒｅｌ．１５と同様）。
　ＣＯＲＥＳＥＴ＃０、共通サーチスペース（common　search　space（ＣＳＳ））を伴うＣＯＲＥＳＥＴ、ＣＳＳとＵＥ固有サーチスペース（UE-specific　search　space（ＵＳＳ））を伴うＣＯＲＥＳＥＴ、に対し、ＣＯＲＥＳＥＴごとに、指示Ｒｅｌ．１７ＴＣＩ状態に従うか否かがＲＲＣパラメータによって設定されてもよい。そのＣＯＲＥＳＥＴに対し、指示Ｒｅｌ．１７ＴＣＩ状態に従うことを設定されない場合、設定Ｒｅｌ．１７ＴＣＩ状態が、そのＣＯＲＥＳＥＴに適用されてもよい。
　（ＣＯＲＥＳＥＴを除く）非ＵＥ個別（non-UE-dedicated）のチャネル／ＲＳに対し、チャネル／リソース／リソースセットごとに、指示Ｒｅｌ．１７ＴＣＩ状態に従うか否かがＲＲＣパラメータによって設定されてもよい。そのチャネル／リソース／リソースセットに対し、指示Ｒｅｌ．１７ＴＣＩ状態に従うことを設定されない場合、設定Ｒｅｌ．１７ＴＣＩ状態が、そのチャネル／リソース／リソースセットに適用されてもよい。
（指示ＴＣＩ状態が適用されるチャネル／ＲＳ）
　ＭＡＣ　ＣＥ／ＤＣＩによる指示ＴＣＩ状態（"indicated　TCI　state"）は、以下のチャネル／ＲＳに適用されてもよい。
［ＰＤＣＣＨ］
・ＣＯＲＥＳＥＴ０に対し、followUnifiedTCIState（統一ＴＣＩ状態に従うこと）が設定された場合、指示ＴＣＩ状態が適用される。そうでない場合、そのＣＯＲＥＳＥＴに対し、Ｒｅｌ．１５仕様が適用される。すなわち、ＣＯＲＥＳＥＴ０は、ＭＡＣ　ＣＥによってアクティベートされたＴＣＩ状態に従う、又は、ＳＳＢとＱＣＬされる。
・ＵＳＳ／ＣＳＳタイプ３を伴う、インデックス０以外のＣＯＲＥＳＥＴに対し、常に指示ＴＣＩ状態が適用される。
・少なくともＣＳＳタイプ３以外のＣＳＳを伴う、インデックス０以外のＣＯＲＥＳＥＴに対し、統一ＴＣＩ状態に従うことが設定された場合、指示ＴＣＩ状態が適用される。そうでない場合、そのＣＯＲＥＳＥＴに対する設定ＴＣＩ状態（"configured　TCI　state"）が、そのＣＯＲＥＳＥＴに適用される。
［ＰＤＳＣＨ］
・全てのＵＥ個別（UE-dedicated）ＰＤＳＣＨに対し、常に指示ＴＣＩ状態が適用される。
・非ＵＥ個別（non-UE-dedicated）ＰＤＳＣＨ（ＣＳＳ内のＤＣＩによってスケジュールされたＰＤＳＣＨ）に対し、（そのＰＤＳＣＨをスケジュールするＰＤＣＣＨのＣＯＲＥＳＥＴに対して）followUnifiedTCIStateが設定された場合、指示ＴＣＩ状態が適用されてもよい。そうでない場合、そのＰＤＳＣＨに対する設定ＴＣＩ状態が、そのＰＤＳＣＨに適用される。ＰＤＳＣＨに対し、followUnifiedTCIStateが設定されない場合、非ＵＥ個別ＰＤＳＣＨが指示ＴＣＩ状態に従うかどうかが、そのＰＤＳＣＨのスケジューリングに用いられたＣＯＲＥＳＥＴに対し、followUnifiedTCIStateが設定されたか否かに応じて決定されてもよい。
［ＣＳＩ－ＲＳ］
・ＣＳＩ取得（acquisition）又はビーム管理（management）のためのＡ－ＣＳＩ－ＲＳに対し、（そのＡ－ＣＳＩ－ＲＳをトリガするＰＤＣＣＨのＣＯＲＥＳＥＴに対して）followUnifiedTCIStateが設定された場合、指示ＴＣＩ状態が適用される。その他のＣＳＩ－ＲＳに対し、そのＣＳＩ－ＲＳに対する設定ＴＣＩ状態（"configured　TCI　state"）が適用される。
［ＰＵＣＣＨ］
・全ての個別（dedicated）ＰＵＣＣＨリソースに対し、常に指示ＴＣＩ状態が適用される。
［ＰＵＳＣＨ］
・動的（dynamic）／設定（configured）グラントＰＵＳＣＨに対し、常に指示ＴＣＩ状態が適用される。
［ＳＲＳ］
・ビーム管理の用途のＡ－ＳＲＳと、コードブック（ＣＢ）／ノンコードブック（ＮＣＢ）／アンテナスイッチングの用途のＡ／ＳＰ／Ｐ－ＳＲＳのための、ＳＲＳリソースセットに対し、統一ＴＣＩ状態に従うことが設定された場合、指示ＴＣＩ状態が適用される。その他のＳＲＳに対し、そのＳＲＳリソースセット内の設定ＴＣＩ状態が適用される。
（分析）
　上述のように、ＰＯ＿ＳＲＳ（上記ＰＯ＿ＳＲＳ，ｂ，ｆ，ｃ（ｑｓ））は、サービングセルｃのキャリアｆのアクティブＵＬ　ＢＷＰ　ｂと、ＳＲＳリソースセットｑｓ（SRS-ResourceSet及びSRS-ResourceSetIdによって提供される）と、に対するｐ０によって提供される。
　既存の仕様（Ｒｅｌ．１７まで）では、ｐ０は、ＳＲＳ設定（ＲＲＣ情報要素SRS-Config）において、－２０２から２４までの整数を用いて提供される。
　基本的に、ＰＯ＿ＳＲＳは、ＳＲＳ設定ごとの絶対目標電力［ｄＢｍ］（absolute　target　power）のみで構成される。
　また、上述のようにＰＯ＿ＰＵＳＣＨ（上記ＰＯ＿ＰＵＳＣＨ，ｂ，ｆ，ｃ（ｊ））は、ＰＯ＿ＮＯＭＩＮＡＬ＿ＰＵＳＣＨ（上記ＰＯ＿ＮＯＭＩＮＡＬ＿ＰＵＳＣＨ，ｆ，ｃ（ｊ））と、ＰＯ＿ＵＥ＿ＰＵＳＣＨ（上記ＰＯ＿ＵＥ＿ＰＵＳＣＨ，ｂ，ｆ，ｃ（ｊ））との、合計によって構成されるパラメータである。
　動的なグラント（ＤＧ、例えば、ＤＣＩ）によってスケジュールされるＰＵＳＣＨでは、ＰＯ＿ＮＯＭＩＮＡＬ＿ＰＵＳＣＨは、ＲＲＣパラメータ「p0-NominalWithGrant」によって提供され、ＰＯ＿ＵＥ＿ＰＵＳＣＨは、ＲＲＣパラメータ「P0-PUSCH-AlphaSet」内の「p0」によって提供される。
　既存の仕様（Ｒｅｌ．１７まで）では、当該「p0-NominalWithGrant」は、－２０２から２４までの整数を用いて提供され、当該「p0」は、－１６から１５までの整数を用いて提供される。
　原則として、ＰＯ＿ＰＵＳＣＨは、セルごとの絶対目標電力［ｄＢｍ］と、セルごとのＢＷＰごとの差分電力［ｄＢ］（differential　power）と、で構成される。
　Ｒｅｌ．１７において、ＵＥに対し、統一ＴＣＩ状態に関するＲＲＣパラメータ（例えば、dl-OrJointTCI-StateListにおけるTCI-State、又は、TCI-UL-State）が設定される場合、当該ＲＲＣパラメータ内に、ＵＬ電力制御用のＲＲＣパラメータ（Uplink-powerControl-r17）が含まれる（図１２参照）。
　当該ＵＬ電力制御用のＲＲＣパラメータ（Uplink-powerControl-r17）は、ＵＬ電力制御ＩＤ（ul-powercontrolId-r17）、ＰＵＳＣＨ用の電力制御パラメータ（p0AlphaSetforPUSCH-r17）、ＰＵＣＣＨ用の電力制御パラメータ（p0AlphaSetforPUCCH-r17）、及び、ＳＲＳ用の電力制御パラメータ（p0AlphaSetforSRS-r17）の少なくとも１つが含まれる（図１２参照）。
　ＰＵＳＣＨ用の電力制御パラメータ（p0AlphaSetforPUSCH）、ＰＵＣＣＨ用の電力制御パラメータ（p0AlphaSetforPUCCH）、及び、ＳＲＳ用の電力制御パラメータ（p0AlphaSetforSRS）は、いずれもｐ０及びαのセットに関するパラメータ（P0AlphaSet-r17）を参照する。
　ｐ０及びαのセットに関するパラメータ（P0AlphaSet-r17）は、ｐ０を示すパラメータ（p0-r17）、αを示すパラメータ（alpha-r17）、電力制御調整状態インデックスを示すパラメータ（closedLoopIndex-r17）の少なくとも１つを含む。
　ＵＥに対し、ジョイント／ＵＬ　ＴＣＩ状態が指示される場合、指示ＴＣＩ状態に対応する送信電力制御パラメータに更新／変更される。
　Ｒｅｌ．１８以降では、例えば、ＰＵＳＣＨについて、指示ＴＣＩ状態に従って、ＰＯ＿ＵＥ＿ＰＵＳＣＨ（差分電力）が変更されることが検討されている。
　Ｒｅｌ．１８以降では、例えば、ＰＵＣＣＨについて、指示ＴＣＩ状態に従って、ＰＯ＿ＰＵＣＣＨ（絶対電力）が変更されることが検討されている。なお、ＰＯ＿ＰＵＣＣＨは、ＰＯ＿ＮＯＭＩＮＡＬ＿ＰＵＣＣＨ及びＰＯ＿ＵＥ＿ＰＵＣＣＨの合計として定義されてもよい。ＰＯ＿ＰＵＣＣＨ（絶対電力）が変更される場合、ＰＯ＿ＵＥ＿ＰＵＣＣＨが変更されることが好ましい。
　Ｒｅｌ．１８以降では、例えば、ＳＲＳについて、指示ＴＣＩ状態に従って、ＰＯ＿ＳＲＳ（絶対電力）が変更されることが検討されている。
　ＰＵＳＣＨ／ＰＵＣＣＨ／ＳＲＳについて、以下のパラメータの少なくとも１つを含む複数のセットが設定されうる：
　・Ｐ０（絶対電力［ｄＢｍ］／差分電力［ｄＢ］）
　・クローズドループ状態（電力制御調整状態、ｌ）
　・パスロスＲＳ（ＳＳＢ又はＣＳＩ－ＲＳ）
　・α
　Ｒｅｌ．１７では、統一ＴＣＩ状態フレームワークにおいて、全てのＰＵＳＣＨ／ＰＵＣＣＨ／ＳＲＳに対して、ＵＬ電力制御用のＲＲＣパラメータ（Uplink-powerControl-r17）が参照される（図１２参照）。
　例えば、ＳＲＳの場合、ｐ０は、－２０２から２４の範囲の整数値で示される絶対電力であるが、指示ＴＣＩ状態によって更新されるｐ０は、－１６から１５の範囲の整数値で示される差分電力であることが考えられる。
　つまり、統一ＴＣＩ状態を導入することで、更新されるｐ０の範囲が設定される（オリジナルの）ｐ０の範囲より大幅に小さくなることから、ＳＲＳの送信電力パラメータ（例えば、ｐ０）の更新が適切に行えない可能性がある。
　また、これらと同様の問題が、他のＵＬ信号（例えば、ＰＵＳＣＨ／ＰＵＣＣＨ）についても発生しうることが考えられる。
　つまり、ＵＬ信号について、統一ＴＣＩ状態フレームワークにおける送信電力パラメータの設定／更新が、絶対電力に基づくか差分電力に基づくかについて検討が十分でない。
　この検討が十分でない場合、統一ＴＣＩ状態フレームワークにおける送信電力パラメータの設定／更新を適切に行うことができず、通信品質／スループットの低下のおそれがある。
　そこで、本発明者らは、ＵＬ信号の電力制御方法を着想した。
　以下、本開示に係る実施形態について、図面を参照して詳細に説明する。各実施形態に係る無線通信方法は、それぞれ単独で適用されてもよいし、組み合わせて適用されてもよい。
　本開示において、「Ａ／Ｂ」及び「Ａ及びＢの少なくとも一方」は、互いに読み替えられてもよい。また、本開示において、「Ａ／Ｂ／Ｃ」は、「Ａ、Ｂ及びＣの少なくとも１つ」を意味してもよい。
　本開示において、通知、アクティベート、ディアクティベート、指示（又は指定（indicate））、選択（select）、設定（configure）、更新（update）、決定（determine）などは、互いに読み替えられてもよい。本開示において、サポートする、制御する、制御できる、動作する、動作できるなどは、互いに読み替えられてもよい。
　本開示において、無線リソース制御（Radio　Resource　Control（ＲＲＣ））、ＲＲＣパラメータ、ＲＲＣメッセージ、上位レイヤパラメータ、フィールド、情報要素（Information　Element（ＩＥ））、設定などは、互いに読み替えられてもよい。本開示において、Medium　Access　Control制御要素（ＭＡＣ　Control　Element（ＣＥ））、更新コマンド、アクティベーション／ディアクティベーションコマンドなどは、互いに読み替えられてもよい。
　本開示において、上位レイヤシグナリングは、例えば、Radio　Resource　Control（ＲＲＣ）シグナリング、Medium　Access　Control（ＭＡＣ）シグナリング、ブロードキャスト情報などのいずれか、又はこれらの組み合わせであってもよい。
　本開示において、ＭＡＣシグナリングは、例えば、ＭＡＣ制御要素（MAC　Control　Element（ＭＡＣ　ＣＥ））、ＭＡＣ　Protocol　Data　Unit（ＰＤＵ）などを用いてもよい。ブロードキャスト情報は、例えば、マスタ情報ブロック（Master　Information　Block（ＭＩＢ））、システム情報ブロック（System　Information　Block（ＳＩＢ））、最低限のシステム情報（Remaining　Minimum　System　Information（ＲＭＳＩ））、その他のシステム情報（Other　System　Information（ＯＳＩ））などであってもよい。
　本開示において、物理レイヤシグナリングは、例えば、下りリンク制御情報（Downlink　Control　Information（ＤＣＩ））、上りリンク制御情報（Uplink　Control　Information（ＵＣＩ））などであってもよい。
　本開示において、ab、a_b、aの右下にbが付された表記、は互いに読み替えられてもよい。本開示において、ac、a^c、aの右上にcが付された表記、は互いに読み替えられてもよい。本開示において、ab c、a_b^c、aの右下にbが付され右上にcが付された表記、は互いに読み替えられてもよい。本開示において、ceil(x)、ceiling関数、天井関数、は互いに読み替えられてもよい。本開示において、floor(x)、floor関数、床関数、は互いに読み替えられてもよい。
（無線通信方法）
　各実施形態において、ＳＲＳ、Ｐ－ＳＲＳ、ＳＰ－ＳＲＳ、Ａ（ＡＰ）－ＳＲＳ、は互いに読み替えられてもよい。本開示において、ＳＲＳリソース、ＳＲＳリソースセット、ＳＲＳリソースセットグループは互いに読み替えられてもよい。
　各実施形態において、ＴＲＰ、ＴＲＰ　ＩＤ、上位レイヤ設定されたＩＤ、設定可能インデックス（configurable　index）、特定インデックス、ＴＲＰインデックス、パネルインデックス、ＣＪＴ用に導入されたインデックス、アンテナポートインデックス、ＲＳ（ＳＲＳ）ポートインデックス、ＣＯＲＥＳＥＴプールインデックス、ＴＣＩ状態の位置、上位レイヤシグナリングによって設定されたＩＤ、ＳＲＳリソースセット、は互いに読み替えられてもよい。
　各実施形態において、電力制御パラメータのセットは、以下のいくつかのパラメータ／情報の少なくとも１つを含んでもよい。
　・Ｐ０（Ｐ０＿ＳＲＳ）
　・クローズドループ状態（電力制御調整状態、ｌ）インデックス
　・パスロスＲＳ（ＳＳＢ又はＣＳＩ－ＲＳ）
　・α（ＵＬ電力制御用パスロス補償係数）
　各実施形態において、設定、ＳＲＳ設定、ＳＲＳリソースセット設定、ＳＲＳリソース設定、は互いに読み替えられてもよい。
　本開示において、統一ＴＣＩ状態、指示ＴＣＩ状態、ジョイントＴＣＩ状態、ＵＬ　ＴＣＩ状態、ＤＬ　ＴＣＩ状態、指示ジョイントＴＣＩ状態、指示ＵＬ　ＴＣＩ状態、指示ＤＬ　ＴＣＩ状態、ＴＣＩ状態、は互いに読み替えられてもよい。本開示における統一ＴＣＩ状態は、Ｒｅｌ．１７統一ＴＣＩ状態であってもよいし、Ｒｅｌ．１８統一ＴＣＩ状態であってもよいし、Ｒｅｌ．Ｘ（Ｘは任意の数）の統一ＴＣＩ状態であってもよい。
　以下本開示の各実施形態は、特定のＵＬ信号（例えば、ＳＲＳ／ＰＵＣＣＨ／ＰＵＳＣＨ）を一例として説明するが、ＳＲＳ、ＰＵＣＣＨ、ＰＵＳＣＨは、互いに読み替えられてもよい。言い換えれば、本開示の各実施形態は、記載されるＵＬ信号だけでなく、ＳＲＳ／ＰＵＣＣＨ／ＰＵＳＣＨにも適宜適用が可能である。
＜第１の実施形態＞
　ＵＥに対し、統一ＴＣＩ状態に関するＳＲＳ用送信電力制御パラメータのセット（例えば、p0AlphaSetforSRS）が設定／指示されてもよい。
　当該送信電力制御パラメータは、例えば、送信電力オフセット（例えば、ｐ０）に関するパラメータ（例えば、p0-r17）及びＵＬ電力制御用パスロス補償係数（例えば、α）を示すパラメータ（例えば、alpha-r17）の少なくとも１つであってもよい。
　なお、本開示におけるＲＲＣパラメータの名称はあくまで一例であり、示される例に限られない。ＲＲＣパラメータに付記される「-rXX」は、Ｒｅｌ．ＸＸにおいて規定されるパラメータであることを意味してもよいし、Ｒｅｌ．ＸＸにおいて規定されるパラメータが拡張されたパラメータであることを意味してもよい。ＲＲＣパラメータに付記される「-rXX」は、削除されてもよい。
　当該送信電力制御パラメータは、統一ＴＣＩ状態（指示ＴＣＩ状態）の設定／指示／更新において利用される送信電力制御パラメータであってもよい。
　当該送信電力制御パラメータは、例えば、絶対電力で示されてもよい。
　当該送信電力制御パラメータは、例えば、第１の範囲において示されてもよい。
　当該第１の範囲は、例えば、絶対電力を示す範囲（例えば、－２０２から２４の範囲）で示されてもよい。
　第１の実施形態は、下記オプション１－１から１－４に大別される。ＵＥ／ＮＷは、オプション１－１から１－４の１つに従ってもよいし、オプション１－１から１－４の少なくとも２つの組み合わせに従ってもよい。
《オプション１－１》
　例えば、Ｒｅｌ．１７において規定される送信電力オフセット（例えば、ｐ０）に関するパラメータ（例えば、p0-r17）の範囲が拡張されてもよい。
　第１の範囲で規定される送信電力制御パラメータは、例えば、特定のＵＬ信号（例えば、ＳＲＳ）用の送信電力制御パラメータのみであってもよい。例えば、特定のＵＬ信号以外の信号（例えば、ＰＵＳＣＨ／ＰＵＣＣＨ）用の送信電力制御パラメータは、第１の範囲より狭い／小さい第２の範囲（例えば、－１６から１５の範囲）で示されてもよい。
　図１３は、オプション１－１に係る送信電力パラメータの一例を示す図である。図１３に示す例において、ＵＬ電力制御パラメータ（Uplink-powerControl-r17）に含まれる、ＳＲＳ用送信電力制御パラメータ（p0AlphaSetforSRS-r17）が参照するｐ０及びαのセット（P0AlphaSet-r17）において、ｐ０を示すパラメータが－２０２から２４の範囲で示される。
《オプション１－２》
　例えば、第２の送信電力制御パラメータ（例えば、Ｒｅｌ．１７において規定される送信電力オフセット（例えば、ｐ０）に関するパラメータ（例えば、p0-r17））とは別に、第１の送信電力制御パラメータ（例えば、第１の範囲で示される送信電力制御パラメータ（新規ＲＲＣパラメータ、一例としてp0-r17xxと記載されてもよい））が、設定／規定されてもよい。
　第２の送信電力制御パラメータは、第２の範囲において示されてもよい。当該第２の範囲は、例えば、第１の範囲より狭い／小さい範囲（例えば、－１６から１５の範囲）であってもよい。第１の送信電力制御パラメータは、差分電力で示されてもよい。
　ＵＥは、第１の送信電力制御パラメータの設定と、第２の送信電力制御パラメータの設定と、に基づいて、ＳＲＳ用送信電力制御に用いる送信電力制御パラメータを判断してもよい。
　例えば、ＵＥに対し、第１の送信電力制御パラメータのみが設定される場合、ＵＥは、当該第１の送信電力制御パラメータを、ＳＲＳ用送信電力制御に用いる送信電力制御パラメータとして用いてもよい。
　例えば、ＵＥに対し、第２の送信電力制御パラメータのみが設定される場合、ＵＥは、当該第２の送信電力制御パラメータを、ＳＲＳ用送信電力制御に用いる送信電力制御パラメータとして用いてもよい。
　例えば、ＵＥに対し、第１の送信電力制御パラメータ及び第２の送信電力制御パラメータが設定される場合、ＵＥは、当該第１（又は、第２）の送信電力制御パラメータのみが、ＳＲＳ用送信電力制御に用いられると判断してもよい。
　第１の送信電力制御パラメータ（例えば、新規ＲＲＣパラメータ）は、ＳＲＳ用（例えば、ＳＲＳ用送信電力制御パラメータ（p0AlphaSetforSRS-r17））にのみ設定されてもよい。第１の送信電力制御パラメータ（例えば、新規ＲＲＣパラメータ）は、ＳＲＳ用（例えば、ＳＲＳ用送信電力制御パラメータ（p0AlphaSetforSRS-r17））にのみ利用可能であってもよい。
　例えば、ＳＲＳ以外のＵＬ信号（例えば、ＰＵＳＣＨ用送信電力制御パラメータ（p0AlphaSetforPUSCH-r17）／ＰＵＣＣＨ用送信電力制御パラメータ（p0AlphaSetforPUCCH-r17））については、第１の送信電力制御パラメータ（例えば、新規ＲＲＣパラメータ）が設定されていたとしても（存在していたとしても）、既存の送信電力制御パラメータ（第２の送信電力制御パラメータ）が利用されてもよい。
　図１４は、オプション１－２に係る送信電力パラメータの一例を示す図である。図１４に示す例において、ＵＬ電力制御パラメータ（Uplink-powerControl-r17）に含まれる、ＳＲＳ用送信電力制御パラメータ（p0AlphaSetforSRS-r17）が参照するｐ０及びαのセット（P0AlphaSet-r17）において、差分電力で示されるｐ０を示すパラメータ（p0-r17）と、絶対電力で示されるｐ０を示すパラメータ（p0-r17xx）が含まれる。差分電力で示されるｐ０を示すパラメータ（p0-r17）は、－１６から１５の範囲で示され、絶対電力で示されるｐ０を示すパラメータ（p0-r17xx）は、－２０２から２４の範囲で示される。
《オプション１－３》
　例えば、第１の送信電力制御パラメータ（例えば、第１の範囲で示される送信電力制御パラメータ（例えば、p0-r17／p0-r17xx））を含む第１のＳＲＳ用送信電力制御パラメータのセット（例えば、P0AlphaSet-r17xx）と、第２の送信電力制御パラメータ（例えば、Ｒｅｌ．１７において規定される送信電力オフセット（例えば、ｐ０）に関するパラメータ（例えば、p0-r17））を含む第２のＳＲＳ用送信電力制御パラメータのセット（例えば、P0AlphaSet-r17）と、の少なくとも１つが、ＵＬ電力制御パラメータ（例えば、Uplink-powerControl-r17）において規定／設定されてもよい。
　第１の送信電力制御パラメータは、第１の範囲（例えば、－２０２から２４の範囲）で示され、第２の送信電力制御パラメータは、第２の範囲（例えば、－１６から１５）の範囲で示されてもよい。
　ＵＥは、第１のＳＲＳ用送信電力制御パラメータのセットの設定と、第２のＳＲＳ用送信電力制御パラメータのセットの設定と、に基づいて、ＳＲＳ用送信電力制御に用いる送信電力制御パラメータを判断してもよい。
　例えば、ＵＥに対し、第１のＳＲＳ用送信電力制御パラメータのセットのみが設定される場合、ＵＥは、当該第１のＳＲＳ用送信電力制御パラメータのセットに含まれる送信電力制御パラメータを、ＳＲＳ用送信電力制御に用いる送信電力制御パラメータとして用いてもよい。
　例えば、ＵＥに対し、第２のＳＲＳ用送信電力制御パラメータのセットのみが設定される場合、ＵＥは、当該第２のＳＲＳ用送信電力制御パラメータのセットに含まれる送信電力制御パラメータを、ＳＲＳ用送信電力制御に用いる送信電力制御パラメータとして用いてもよい。
　例えば、ＵＥに対し、第１のＳＲＳ用送信電力制御パラメータのセット及び第２のＳＲＳ用送信電力制御パラメータのセットが設定される場合、ＵＥは、当該第１（又は、第２）のＳＲＳ用送信電力制御パラメータのセットに含まれる送信電力制御パラメータのみが、ＳＲＳ用送信電力制御に用いられると判断してもよい。
　図１５は、オプション１－３に係る送信電力パラメータの一例を示す図である。図１５に示す例において、ＵＬ電力制御パラメータ（Uplink-powerControl-r17）に、P0AlphaSet-r17と、P0AlphaSet-r17xxと、の少なくとも一方が含まれる。
　図１５に示す例では、P0AlphaSet-r17には、－１６から１５の範囲で示されるｐ０を示すパラメータ（p0-r17）が含まれ、P0AlphaSet-r17xxには、－２０２から２４の範囲で示されるｐ０を示すパラメータ（p0-r17）が含まれる。
《オプション１－４》
　例えば、第１の範囲で示される送信電力制御パラメータは、第２の範囲で示される送信電力制御パラメータ（例えば、第２の送信電力制御パラメータ（例えば、Ｒｅｌ．１７において規定される送信電力オフセット（例えば、ｐ０）に関するパラメータ（例えば、p0-r17）））と、特定のＲＲＣパラメータ（例えば、p0-r17xxと記載されてもよい）と、の組み合わせによって示されてもよい。
　第１の範囲で示される送信電力制御パラメータは、例えば、Ｘビット（例えば、８ビット）で通知／規定されてもよい。第２の範囲で示される送信電力制御パラメータは、例えば、Ｙビット（例えば、５ビット）で通知／規定されてもよい。
　当該特定のＲＲＣパラメータは、例えば、Ｚビット（例えば、３ビット）で通知／規定されてもよい。例えば、Ｚについて、Ｚ＝Ｘ－Ｙが成立してもよい。
　ＵＥは、当該特定のＲＲＣパラメータを、第１の範囲で示される送信電力制御パラメータの特定の位置のビット（例えば、最上位ビット（Most　Significant　bit（ＭＳＢ））／最下位ビット（Least　Significant　Bit（ＬＳＢ）））として判断してもよい。
　図１６は、オプション１－４に係る送信電力パラメータの一例を示す図である。図１６に示す例において、ＵＬ電力制御パラメータ（Uplink-powerControl-r17）に含まれるＳＲＳ用送信電力制御パラメータ（p0AlphaSetforSRS-r17）が参照するｐ０及びαのセット（P0AlphaSet-r17）に、第２の範囲で示される送信電力制御パラメータ（p0-r17）と特定のＲＲＣパラメータ（p0-r17xx）とが含まれる。
　ＵＥは、第２の範囲で示される送信電力制御パラメータ（p0-r17）と特定のＲＲＣパラメータ（p0-r17xx）との組み合わせを、第１の範囲で示される送信電力制御パラメータとして判断する。
　以上第１の実施形態によれば、既存の仕様に規定される統一ＴＣＩ状態に基づくＳＲＳの送信電力制御の物理レイヤにおける手順に与える影響を比較的小さくし、送信電力制御を適切に行うことができる。
＜第２の実施形態＞
　ＵＥに対し、統一ＴＣＩ状態に関するＳＲＳ用送信電力制御パラメータのセット（例えば、p0AlphaSetforSRS）が設定／指示されてもよい。
　当該送信電力制御パラメータは、例えば、送信電力オフセット（例えば、ｐ０）に関するパラメータ（例えば、p0-r17）及びＵＬ電力制御用パスロス補償係数（例えば、α）を示すパラメータ（例えば、alpha-r17）の少なくとも１つであってもよい。
　当該送信電力制御パラメータは、統一ＴＣＩ状態（指示ＴＣＩ状態）の設定／指示／更新において利用される送信電力制御パラメータであってもよい。
　当該送信電力制御パラメータは、例えば、差分電力で示されてもよい。
　ＵＥは、ＳＲＳの送信電力（例えば、ＰＳＲＳ）を、特定の上位レイヤパラメータ（例えば、ＳＲＳリソースセットのパラメータ（例えば、SRS-ResourceSet）及びＳＲＳリソースセットＩＤ（例えば、SRS-ResourceSetId））によって提供される第１の送信電力制御パラメータ（例えば、p0）と、指示ＴＣＩ状態（ジョイント／ＵＬ　ＴＣＩ状態）に関連付くＳＲＳ用送信電力制御パラメータ（例えば、p0AlphaSetforSRS）によって適用される第２の送信電力制御パラメータ（例えば、p0-r17）と、に基づいて算出／決定してもよい。
　第２の実施形態は、下記オプション２－１（バリエーションを含む）から２－３に大別される。ＵＥ／ＮＷは、オプション２－１から２－３の１つに従ってもよいし、オプション２－１から２－３の少なくとも２つの組み合わせに従ってもよい。
《オプション２－１》
　ＵＥに対し、統一ＴＣＩ状態に関するＲＲＣパラメータ（例えば、dl-OrJointTCI-StateListにおけるTCI-State、又は、TCI-UL-State）が設定されてもよい。
　この場合、ＵＥは、特定の上位レイヤパラメータ（例えば、ＳＲＳリソースセットのパラメータ（例えば、SRS-ResourceSet）及びＳＲＳリソースセットＩＤ（例えば、SRS-ResourceSetId））によって提供される第１の送信電力制御パラメータ（例えば、p0）と、指示ＴＣＩ状態（ジョイント／ＵＬ　ＴＣＩ状態）に関連付くＳＲＳ用送信電力制御パラメータ（例えば、p0AlphaSetforSRS）によって適用される第２の送信電力制御パラメータ（例えば、p0-r17）と、の合計を、ＰＯ＿ＳＲＳ，ｂ，ｆ，ｃ（ｑｓ）として算出してもよい。
　統一ＴＣＩ状態に関するＲＲＣパラメータが設定されない場合、ＵＥは、特定の上位レイヤパラメータ（例えば、ＳＲＳリソースセットのパラメータ（例えば、SRS-ResourceSet）及びＳＲＳリソースセットＩＤ（例えば、SRS-ResourceSetId））によって提供される第１の送信電力制御パラメータ（例えば、p0）に基づいて、ＰＯ＿ＳＲＳ，ｂ，ｆ，ｃ（ｑｓ）を算出してもよい。
　ＰＯ＿ＳＲＳ，ｂ，ｆ，ｃ（ｑｓ）は、ＳＲＳリソースセット（ｑｓ）についての、サービングセルｃのキャリアｆのアクティブＵＬ　ＢＷＰ　ｂにおけるＰ０であってもよい。
《オプション２－１のバリエーション》
　ＵＥに対し、統一ＴＣＩ状態に従うことを示すＲＲＣパラメータ（例えば、followUnifiedTCI-State-r17／followUnifiedTCI-StateSRS-r17）が設定されなくてもよい。
　ＵＥに対し、統一ＴＣＩ状態に関するＲＲＣパラメータ（例えば、dl-OrJointTCI-StateListにおけるTCI-State、又は、TCI-UL-State）が設定されてもよい。
　この場合、ＵＥは、特定の上位レイヤパラメータ（例えば、ＳＲＳリソースセットのパラメータ（例えば、SRS-ResourceSet）及びＳＲＳリソースセットＩＤ（例えば、SRS-ResourceSetId））によって提供される第１の送信電力制御パラメータ（例えば、p0）と、もし利用可能であれば（if　available）、指示ＴＣＩ状態（ジョイント／ＵＬ　ＴＣＩ状態）に関連付くＳＲＳ用送信電力制御パラメータ（例えば、p0AlphaSetforSRS）によって適用される第２の送信電力制御パラメータ（例えば、p0-r17）と、の合計を、ＰＯ＿ＳＲＳ，ｂ，ｆ，ｃ（ｑｓ）として算出してもよい。
　統一ＴＣＩ状態に関するＲＲＣパラメータが設定されない場合、ＵＥは、特定の上位レイヤパラメータ（例えば、ＳＲＳリソースセットのパラメータ（例えば、SRS-ResourceSet）及びＳＲＳリソースセットＩＤ（例えば、SRS-ResourceSetId））によって提供される第１の送信電力制御パラメータ（例えば、p0）に基づいて、ＰＯ＿ＳＲＳ，ｂ，ｆ，ｃ（ｑｓ）を算出してもよい。
　ＰＯ＿ＳＲＳ，ｂ，ｆ，ｃ（ｑｓ）は、ＳＲＳリソースセット（ｑｓ）についての、サービングセルｃのキャリアｆのアクティブＵＬ　ＢＷＰ　ｂにおけるＰ０であってもよい。
《オプション２－２》
　ＵＥは、ＳＲＳの送信電力の算出（例えば、上記式Ｄ１）において、特定の項（例えば、ＰＯ＿ＵＥ＿ＳＲＳ）を追加してもよい。
　当該特定の項は、例えば、指示ＴＣＩ状態（ジョイント／ＵＬ　ＴＣＩ状態）に関連付くＳＲＳ用送信電力制御パラメータ（例えば、p0AlphaSetforSRS）によって適用される第２の送信電力制御パラメータ（例えば、p0-r17）によって設定／提供されてもよいし、Ｒｅｌ．１８以降で規定される新規ＲＲＣパラメータによって設定／提供されてもよい。
　ＵＥは、特定の上位レイヤパラメータ（例えば、ＳＲＳリソースセットのパラメータ（例えば、SRS-ResourceSet）及びＳＲＳリソースセットＩＤ（例えば、SRS-ResourceSetId））によって提供される第１の送信電力制御パラメータ（例えば、p0）に基づいて、ＳＲＳの送信電力の算出（例えば、上記式Ｄ１）におけるＰＯ＿ＳＲＳ，ｂ，ｆ，ｃ（ｑｓ）を算出してもよい。
　ＵＥは、ＰＯ＿ＳＲＳ，ｂ，ｆ，ｃ（ｑｓ）が、特定の上位レイヤパラメータ（例えば、p0-NominalWithGrant）によって提供される値（例えば、ＰＯ＿ＮＯＭＩＮＡＬ＿ＰＵＳＣＨ）と同じ値であると想定／期待／判断してもよい。
　ＵＥは、以下に記載される条件の少なくとも１つが満たされる場合に、当該特定の項をＳＲＳの送信電力の算出に用いてもよい：
　・（ＳＲＳ用）第２の送信電力制御パラメータ（例えば、p0-r17）が設定される。
　・指示ＴＣＩ状態（ジョイント／ＵＬ　ＴＣＩ状態）に関連付くＳＲＳ用送信電力制御パラメータ（例えば、p0AlphaSetforSRS）が設定される。
　・ＳＲＳに対して統一ＴＣＩ状態が設定される。
　・ＳＲＳに対してＴＣＩ状態が設定される。
《オプション２－３》
　ＵＥは、ＳＲＳの送信電力の算出（例えば、上記式Ｄ１）において、第１の項（例えば、ＰＯ＿ＳＲＳ，ｂ，ｆ，ｃ（ｑｓ））の代わりに、第２の項（例えば、ＰＯ＿ＵＥ＿ＳＲＳ）を用いてもよい。
　例えば、ＳＲＳリソースセットに対して統一ＴＣＩ状態に従うことを示すＲＲＣパラメータ（例えば、followUnifiedTCI-State-r17／followUnifiedTCI-StateSRS-r17）が設定される場合、指示ＴＣＩ状態（ジョイント／ＵＬ　ＴＣＩ状態）に関連付くＳＲＳ用送信電力制御パラメータ（例えば、p0AlphaSetforSRS）によって、第２の項（例えば、ＰＯ＿ＵＥ＿ＳＲＳ）、α、電力制御調整状態インデックス、の少なくとも１つが提供されてもよい。
　例えば、ＳＲＳリソースセットに対して統一ＴＣＩ状態に従うことを示すＲＲＣパラメータ（例えば、followUnifiedTCI-State-r17／followUnifiedTCI-StateSRS-r17）が設定されない場合、特定のＳＲＳリソースの指示ＴＣＩ状態（ジョイント／ＵＬ　ＴＣＩ状態）に関連付くＳＲＳ用送信電力制御パラメータ（例えば、p0AlphaSetforSRS）によって、第２の項（例えば、ＰＯ＿ＵＥ＿ＳＲＳ）、α、電力制御調整状態インデックス、の少なくとも１つが提供されてもよい。
　このとき、ＰＳＲＳ／αに係るＲＳインデックスｑｄは、当該特定のＳＲＳリソースの指示ＴＣＩ状態（ジョイント／ＵＬ　ＴＣＩ状態）に関連付く／含まれる、パスロス参照ＲＳ　ＩＤ（例えば、pathlossReferenceRS-Id-r17）によって提供／設定されてもよい。
　当該特定のＳＲＳリソースは、例えば、最低（又は、最高）のＳＲＳリソースＩＤに対応するＳＲＳリソースであってもよい。
　以上第２の実施形態によれば、既存の仕様に規定される情報（例えば、ＲＲＣパラメータ）に与える影響を比較的小さくし、送信電力制御を適切に行うことができる。
＜第３の実施形態＞
　ＵＥに対し、統一ＴＣＩ状態に関するＰＵＣＣＨ用送信電力制御パラメータのセット（例えば、p0AlphaSetforPUCCH）が設定／指示されてもよい。
　当該送信電力制御パラメータは、例えば、少なくとも送信電力オフセット（例えば、ｐ０）に関するパラメータ（例えば、p0-r17）を示してもよい。
　当該送信電力制御パラメータは、統一ＴＣＩ状態（指示ＴＣＩ状態）の設定／指示／更新において利用される送信電力制御パラメータであってもよい。
　ＵＥは、当該送信電力制御パラメータに基づいて、ＰＵＣＣＨの送信電力制御を行ってもよい。ＵＥは、当該送信電力制御パラメータに基づいて、ＰＯ＿ＵＥ＿ＰＵＣＣＨを算出／決定／設定／更新してもよい。
　第３の実施形態は、下記オプション３－１から３－３に大別される。ＵＥ／ＮＷは、オプション３－１から３－３の１つに従ってもよいし、オプション３－１から３－３の少なくとも２つの組み合わせに従ってもよい。
《オプション３－１》
　ＵＥは、以下の条件の少なくとも１つが満たされる場合に、本実施形態を適用してもよい：
　・特定のＵＥ能力情報が報告の有無（オプション３－１－１）。
　・統一ＴＣＩ状態の設定の有無（オプション３－１－２）。
　・統一ＴＣＩ状態に関するＰＵＣＣＨ用送信電力制御パラメータのセットの設定の有無（オプション３－１－３）。
　オプション３－１－１について、例えば、ＵＥは、特定のＵＥ能力情報の報告を行った場合、本実施形態を適用してもよい。
　オプション３－１－２について、例えば、ＵＥは、統一ＴＣＩ状態に関する上位レイヤパラメータ（例えば、dl-OrJointTCI-StateListにおけるTCI-State、又は、TCI-UL-State）が設定される場合、本実施形態を適用してもよい。
　オプション３－１－３について、ＵＥは、p0AlphaSetforPUCCHが設定される場合、本実施形態を適用してもよい。
《オプション３－２》
　ＰＯ＿ＵＥ＿ＰＵＣＣＨを算出／決定／設定／更新するためのパラメータは、以下の少なくとも１つに基づいてもよい：
　・統一ＴＣＩ状態に関するＰＵＣＣＨ用送信電力制御パラメータのセット（例えば、p0AlphaSetforPUCCH-r17）。
　・統一ＴＣＩ状態に関するＰＵＣＣＨ用送信電力制御パラメータのセット（例えば、p0AlphaSetforPUCCH-r17）における送信電力オフセット（例えば、ｐ０）に関するパラメータ（例えば、p0-r17）。
《オプション３－３》
　本実施形態に係る動作が適用されない場合、ＵＥは、統一ＴＣＩ状態フレームワークに基づく送信電力制御パラメータの設定／更新が、設定／指示されないことを想定／期待してもよい。
　統一ＴＣＩ状態をサポートするＵＥは、本実施形態を適用／サポートしてもよい。
　以上第３の実施形態によれば、新規パラメータを規定せずＰＵＣＣＨの送信電力を制御でき、実装を容易にすることができる。
＜第４の実施形態＞
　ＵＥに対し、統一ＴＣＩ状態に関するＰＵＣＣＨ用送信電力制御パラメータのセット（例えば、p0AlphaSetforPUCCH）が設定／指示されてもよい。
　当該送信電力制御パラメータは、例えば、送信電力オフセット（例えば、ｐ０）に関するパラメータ（例えば、p0-r17）及びＵＬ電力制御用パスロス補償係数（例えば、α）を示すパラメータ（例えば、alpha-r17）の少なくとも１つであってもよい。
　当該送信電力制御パラメータは、統一ＴＣＩ状態（指示ＴＣＩ状態）の設定／指示／更新において利用される送信電力制御パラメータであってもよい。
　当該送信電力制御パラメータは、例えば、絶対目標電力（絶対電力）で示されてもよい。
　ＵＥは、当該送信電力制御パラメータに基づいて、ＰＵＣＣＨの送信電力制御を行ってもよい。
　第４の実施形態は、下記オプション４－１から４－３に大別される。ＵＥ／ＮＷは、オプション４－１から４－３の１つに従ってもよいし、オプション４－１から４－３の少なくとも２つの組み合わせに従ってもよい。
《オプション４－１》
　当該送信電力制御パラメータ（例えば、p0-r17）は、Ｒｅｌ．１７までに規定される範囲が拡張された範囲で示されてもよい。
　当該送信電力制御パラメータは、例えば、第１の範囲において示されてもよい。
　当該第１の範囲は、例えば、絶対電力を示す範囲（例えば、－２０２から２４の範囲）で示されてもよい。
　絶対目標電力を設定／指示するための上位レイヤ（ＲＲＣ）パラメータが、新たに規定されてもよい。ＵＥは、Ｒｅｌ．１７までに規定される送信電力制御パラメータと、新規ＲＲＣパラメータとを区別して使用してもよい。
　なお、上述の第１の実施形態のオプション１－１から１－４の少なくとも１つが、ＳＲＳをＰＵＣＣＨに読み替えて適用されてもよい。
《オプション４－２》
　ＵＥは、以下の条件の少なくとも１つが満たされる場合に、本実施形態を適用してもよい：
　・特定のＵＥ能力情報が報告の有無（オプション４－２－１）。
　・統一ＴＣＩ状態の設定の有無（オプション４－２－２）。
　・統一ＴＣＩ状態に関するＰＵＣＣＨ用送信電力制御パラメータのセットの設定の有無（オプション４－２－３）。
　オプション４－３－１について、例えば、ＵＥは、特定のＵＥ能力情報の報告を行った場合、本実施形態を適用してもよい。
　オプション４－３－２について、例えば、ＵＥは、統一ＴＣＩ状態に関する上位レイヤパラメータ（例えば、dl-OrJointTCI-StateListにおけるTCI-State、又は、TCI-UL-State）が設定される場合、本実施形態を適用してもよい。
　オプション４－２－３について、ＵＥは、p0AlphaSetforPUCCHが設定される場合、本実施形態を適用してもよい。
《オプション４－３》
　本実施形態に係る動作が適用されない場合、ＵＥは、統一ＴＣＩ状態フレームワークに基づく送信電力制御パラメータの設定／更新が、設定／指示されないことを想定／期待してもよい。
　統一ＴＣＩ状態をサポートするＵＥは、本実施形態を適用／サポートしてもよい。
　以上第４の実施形態によれば、ＰＵＣＣＨに係る目標電力の設定／更新を、柔軟かつ適切に行うことができる。
＜補足＞
［ＵＥへの情報の通知］
　上述の実施形態における（ネットワーク（Network（ＮＷ））（例えば、基地局（Base　Station（ＢＳ）））から）ＵＥへの任意の情報の通知（言い換えると、ＵＥにおけるＢＳからの任意の情報の受信）は、物理レイヤシグナリング（例えば、ＤＣＩ）、上位レイヤシグナリング（例えば、ＲＲＣシグナリング、ＭＡＣ　ＣＥ）、特定の信号／チャネル（例えば、ＰＤＣＣＨ、ＰＤＳＣＨ、参照信号）、又はこれらの組み合わせを用いて行われてもよい。
　上記通知がＭＡＣ　ＣＥによって行われる場合、当該ＭＡＣ　ＣＥは、既存の規格では規定されていない新たな論理チャネルＩＤ（Logical　Channel　ID（ＬＣＩＤ））がＭＡＣサブヘッダに含まれることによって識別されてもよい。
　上記通知がＤＣＩによって行われる場合、上記通知は、当該ＤＣＩの特定のフィールド、当該ＤＣＩに付与される巡回冗長検査（Cyclic　Redundancy　Check（ＣＲＣ））ビットのスクランブルに用いられる無線ネットワーク一時識別子（Radio　Network　Temporary　Identifier（ＲＮＴＩ））、当該ＤＣＩのフォーマットなどによって行われてもよい。
　また、上述の実施形態におけるＵＥへの任意の情報の通知は、周期的、セミパーシステント又は非周期的に行われてもよい。
［ＵＥからの情報の通知］
　上述の実施形態におけるＵＥから（ＮＷへ）の任意の情報の通知（言い換えると、ＵＥにおけるＢＳへの任意の情報の送信／報告）は、物理レイヤシグナリング（例えば、ＵＣＩ）、上位レイヤシグナリング（例えば、ＲＲＣシグナリング、ＭＡＣ　ＣＥ）、特定の信号／チャネル（例えば、ＰＵＣＣＨ、ＰＵＳＣＨ、ＰＲＡＣＨ、参照信号）、又はこれらの組み合わせを用いて行われてもよい。
　上記通知がＭＡＣ　ＣＥによって行われる場合、当該ＭＡＣ　ＣＥは、既存の規格では規定されていない新たなＬＣＩＤがＭＡＣサブヘッダに含まれることによって識別されてもよい。
　上記通知がＵＣＩによって行われる場合、上記通知は、ＰＵＣＣＨ又はＰＵＳＣＨを用いて送信されてもよい。
　また、上述の実施形態におけるＵＥからの任意の情報の通知は、周期的、セミパーシステント又は非周期的に行われてもよい。
［各実施形態の適用について］
　上述の実施形態の少なくとも１つは、特定の条件を満たす場合に適用されてもよい。当該特定の条件は、規格において規定されてもよいし、上位レイヤシグナリング／物理レイヤシグナリングを用いてＵＥ／ＢＳに通知されてもよい。
　上述の実施形態の少なくとも１つは、特定のＵＥ能力（UE　capability）を報告した又は当該特定のＵＥ能力をサポートするＵＥに対してのみ適用されてもよい。
　当該特定のＵＥ能力は、以下の少なくとも１つを示してもよい：
　・上記実施形態の少なくとも１つについての特定の処理／動作／制御／情報をサポートすること。
　・統一ＴＣＩ状態フレームワークにおけるＳＲＳの絶対目標電力の決定／更新のサポート。
　・統一ＴＣＩ状態フレームワークにおけるＳＲＳの差分電力の決定／更新のサポート。
　・統一ＴＣＩ状態フレームワークにおけるＰＵＣＣＨの絶対目標電力の決定／更新のサポート。
　・統一ＴＣＩ状態フレームワークにおけるＰＵＳＣＨの差分電力の決定／更新のサポート。
　また、上記特定のＵＥ能力は、全周波数にわたって（周波数に関わらず共通に）適用される能力であってもよいし、周波数（例えば、セル、バンド、バンドコンビネーション、ＢＷＰ、コンポーネントキャリアなどの１つ又はこれらの組み合わせ）ごとの能力であってもよいし、周波数レンジ（例えば、Frequency　Range　1（ＦＲ１）、ＦＲ２、ＦＲ３、ＦＲ４、ＦＲ５、ＦＲ２－１、ＦＲ２－２）ごとの能力であってもよいし、サブキャリア間隔（SubCarrier　Spacing（ＳＣＳ））ごとの能力であってもよいし、Feature　Set（ＦＳ）又はFeature　Set　Per　Component-carrier（ＦＳＰＣ）ごとの能力であってもよい。
　また、上記特定のＵＥ能力は、全複信方式にわたって（複信方式に関わらず共通に）適用される能力であってもよいし、複信方式（例えば、時分割複信（Time　Division　Duplex（ＴＤＤ））、周波数分割複信（Frequency　Division　Duplex（ＦＤＤ）））ごとの能力であってもよい。
　また、上述の実施形態の少なくとも１つは、ＵＥが上位レイヤシグナリング／物理レイヤシグナリングによって、上述の実施形態に関連する特定の情報（又は上述の実施形態の動作を実施すること）を設定／アクティベート／トリガされた場合に適用されてもよい。例えば、当該特定の情報は、上述の実施形態の動作を有効化することを示す情報、特定のリリース（例えば、Ｒｅｌ．１８／１９）向けの任意のＲＲＣパラメータなどであってもよい。そのＲＲＣパラメータは、既存ＲＲＣパラメータの名称に"r18"／"r19"が付けられた名称を有していてもよい。
　ＵＥは、上記特定のＵＥ能力の少なくとも１つをサポートしない又は上記特定の情報を設定されない場合、例えばＲｅｌ．１５／１６／１７の動作を適用してもよい。
（付記Ａ）
　本開示の一実施形態に関して、以下の発明を付記する。
［付記Ａ－１］
　複数の信号に適用可能なTransmission　Configuration　Indication（ＴＣＩ）状態に関する設定と、絶対電力で示される前記ＴＣＩ状態に関連付く第１サウンディング参照信号（ＳＲＳ）送信電力パラメータと、を受信する受信部と、
　前記第１ＳＲＳ送信電力パラメータに基づいて、ＳＲＳの送信電力制御を行う制御部と、を有する端末。
［付記Ａ－２］
　前記第１ＳＲＳ送信電力パラメータは、差分電力で示される前記ＴＣＩ状態に関連付く第２ＳＲＳ送信電力パラメータの範囲より広い範囲で示される、付記Ａ－１に記載の端末。
［付記Ａ－３］
　前記受信部は、さらに、差分電力で示される前記ＴＣＩ状態に関連付く第２ＳＲＳ送信電力パラメータを受信し、
　前記制御部は、前記第１ＳＲＳ送信電力パラメータ及び前記第２ＳＲＳ送信電力パラメータのいずれかを用いて前記ＳＲＳの送信電力制御を行う、付記Ａ－１又は付記Ａ－２に記載の端末。
［付記Ａ－４］
　前記第１ＳＲＳ送信電力パラメータは、差分電力で示される前記ＴＣＩ状態に関連付く第２ＳＲＳ送信電力パラメータと、他のパラメータと、の組み合わせから構成される、付記Ａ－１から付記Ａ－３のいずれかに記載の端末。
（付記Ｂ）
　本開示の一実施形態に関して、以下の発明を付記する。
［付記Ｂ－１］
　複数の信号に適用可能なTransmission　Configuration　Indication（ＴＣＩ）状態に関する設定と、絶対電力で示される前記ＴＣＩ状態に関連付く第１物理上りリンク制御チャネル（ＰＵＣＣＨ）送信電力パラメータと、を受信する受信部と、
　前記第１ＰＵＣＣＨ送信電力パラメータに基づいて、ＰＵＣＣＨの送信電力制御を行う制御部と、を有する端末。
［付記Ｂ－２］
　前記第１ＰＵＣＣＨ送信電力パラメータは、差分電力で示される前記ＴＣＩ状態に関連付く第２ＰＵＣＣＨ送信電力パラメータの範囲より広い範囲で示される、付記Ｂ－１に記載の端末。
［付記Ｂ－３］
　前記受信部は、さらに、差分電力で示される前記ＴＣＩ状態に関連付く第２ＰＵＣＣＨ送信電力パラメータを受信し、
　前記制御部は、前記第１ＰＵＣＣＨ送信電力パラメータ及び前記第２ＰＵＣＣＨ送信電力パラメータのいずれかを用いて前記ＰＵＣＣＨの送信電力制御を行う、付記Ｂ－１又は付記Ｂ－２に記載の端末。
［付記Ｂ－４］
　前記第１ＰＵＣＣＨ送信電力パラメータは、差分電力で示される前記ＴＣＩ状態に関連付く第２ＰＵＣＣＨ送信電力パラメータと、他のパラメータと、の組み合わせから構成される、付記Ｂ－１から付記Ｂ－３のいずれかに記載の端末。
（無線通信システム）
　以下、本開示の一実施形態に係る無線通信システムの構成について説明する。この無線通信システムでは、本開示の上記各実施形態に係る無線通信方法のいずれか又はこれらの組み合わせを用いて通信が行われる。
　図１７は、一実施形態に係る無線通信システムの概略構成の一例を示す図である。無線通信システム１（単にシステム１と呼ばれてもよい）は、Third　Generation　Partnership　Project（３ＧＰＰ）によって仕様化されるLong　Term　Evolution（ＬＴＥ）、5th　generation　mobile　communication　system　New　Radio（５Ｇ　ＮＲ）などを用いて通信を実現するシステムであってもよい。
　また、無線通信システム１は、複数のRadio　Access　Technology（ＲＡＴ）間のデュアルコネクティビティ（マルチＲＡＴデュアルコネクティビティ（Multi-RAT　Dual　Connectivity（ＭＲ－ＤＣ）））をサポートしてもよい。ＭＲ－ＤＣは、ＬＴＥ（Evolved　Universal　Terrestrial　Radio　Access（Ｅ－ＵＴＲＡ））とＮＲとのデュアルコネクティビティ（E-UTRA-NR　Dual　Connectivity（ＥＮ－ＤＣ））、ＮＲとＬＴＥとのデュアルコネクティビティ（NR-E-UTRA　Dual　Connectivity（ＮＥ－ＤＣ））などを含んでもよい。
　ＥＮ－ＤＣでは、ＬＴＥ（Ｅ－ＵＴＲＡ）の基地局（ｅＮＢ）がマスタノード（Master　Node（ＭＮ））であり、ＮＲの基地局（ｇＮＢ）がセカンダリノード（Secondary　Node（ＳＮ））である。ＮＥ－ＤＣでは、ＮＲの基地局（ｇＮＢ）がＭＮであり、ＬＴＥ（Ｅ－ＵＴＲＡ）の基地局（ｅＮＢ）がＳＮである。
　無線通信システム１は、同一のＲＡＴ内の複数の基地局間のデュアルコネクティビティ（例えば、ＭＮ及びＳＮの双方がＮＲの基地局（ｇＮＢ）であるデュアルコネクティビティ（NR-NR　Dual　Connectivity（ＮＮ－ＤＣ）））をサポートしてもよい。
　無線通信システム１は、比較的カバレッジの広いマクロセルＣ１を形成する基地局１１と、マクロセルＣ１内に配置され、マクロセルＣ１よりも狭いスモールセルＣ２を形成する基地局１２（１２ａ－１２ｃ）と、を備えてもよい。ユーザ端末２０は、少なくとも１つのセル内に位置してもよい。各セル及びユーザ端末２０の配置、数などは、図に示す態様に限定されない。以下、基地局１１及び１２を区別しない場合は、基地局１０と総称する。
　ユーザ端末２０は、複数の基地局１０のうち、少なくとも１つに接続してもよい。ユーザ端末２０は、複数のコンポーネントキャリア（Component　Carrier（ＣＣ））を用いたキャリアアグリゲーション（Carrier　Aggregation（ＣＡ））及びデュアルコネクティビティ（ＤＣ）の少なくとも一方を利用してもよい。
　各ＣＣは、第１の周波数帯（Frequency　Range　1（ＦＲ１））及び第２の周波数帯（Frequency　Range　2（ＦＲ２））の少なくとも１つに含まれてもよい。マクロセルＣ１はＦＲ１に含まれてもよいし、スモールセルＣ２はＦＲ２に含まれてもよい。例えば、ＦＲ１は、６ＧＨｚ以下の周波数帯（サブ６ＧＨｚ（sub-6GHz））であってもよいし、ＦＲ２は、２４ＧＨｚよりも高い周波数帯（above-24GHz）であってもよい。なお、ＦＲ１及びＦＲ２の周波数帯、定義などはこれらに限られず、例えばＦＲ１がＦＲ２よりも高い周波数帯に該当してもよい。
　また、ユーザ端末２０は、各ＣＣにおいて、時分割複信（Time　Division　Duplex（ＴＤＤ））及び周波数分割複信（Frequency　Division　Duplex（ＦＤＤ））の少なくとも１つを用いて通信を行ってもよい。
　複数の基地局１０は、有線（例えば、Common　Public　Radio　Interface（ＣＰＲＩ）に準拠した光ファイバ、Ｘ２インターフェースなど）又は無線（例えば、ＮＲ通信）によって接続されてもよい。例えば、基地局１１及び１２間においてＮＲ通信がバックホールとして利用される場合、上位局に該当する基地局１１はIntegrated　Access　Backhaul（ＩＡＢ）ドナー、中継局（リレー）に該当する基地局１２はＩＡＢノードと呼ばれてもよい。
　基地局１０は、他の基地局１０を介して、又は直接コアネットワーク３０に接続されてもよい。コアネットワーク３０は、例えば、Evolved　Packet　Core（ＥＰＣ）、5G　Core　Network（５ＧＣＮ）、Next　Generation　Core（ＮＧＣ）などの少なくとも１つを含んでもよい。
　コアネットワーク３０は、例えば、User　Plane　Function（ＵＰＦ）、Access　and　Mobility　management　Function（ＡＭＦ）、Session　Management　Function（ＳＭＦ）、Unified　Data　Management（ＵＤＭ）、Application　Function（ＡＦ）、Data　Network（ＤＮ）、Location　Management　Function（ＬＭＦ）、保守運用管理（Operation、Administration　and　Maintenance（Management）（ＯＡＭ））などのネットワーク機能（Network　Functions（ＮＦ））を含んでもよい。なお、１つのネットワークノードによって複数の機能が提供されてもよい。また、ＤＮを介して外部ネットワーク（例えば、インターネット）との通信が行われてもよい。
　ユーザ端末２０は、ＬＴＥ、ＬＴＥ－Ａ、５Ｇなどの通信方式の少なくとも１つに対応した端末であってもよい。
　無線通信システム１においては、直交周波数分割多重（Orthogonal　Frequency　Division　Multiplexing（ＯＦＤＭ））ベースの無線アクセス方式が利用されてもよい。例えば、下りリンク（Downlink（ＤＬ））及び上りリンク（Uplink（ＵＬ））の少なくとも一方において、Cyclic　Prefix　OFDM（ＣＰ－ＯＦＤＭ）、Discrete　Fourier　Transform　Spread　OFDM（ＤＦＴ－ｓ－ＯＦＤＭ）、Orthogonal　Frequency　Division　Multiple　Access（ＯＦＤＭＡ）、Single　Carrier　Frequency　Division　Multiple　Access（ＳＣ－ＦＤＭＡ）などが利用されてもよい。
　無線アクセス方式は、波形（waveform）と呼ばれてもよい。なお、無線通信システム１においては、ＵＬ及びＤＬの無線アクセス方式には、他の無線アクセス方式（例えば、他のシングルキャリア伝送方式、他のマルチキャリア伝送方式）が用いられてもよい。
　無線通信システム１では、下りリンクチャネルとして、各ユーザ端末２０で共有される下り共有チャネル（Physical　Downlink　Shared　Channel（ＰＤＳＣＨ））、ブロードキャストチャネル（Physical　Broadcast　Channel（ＰＢＣＨ））、下り制御チャネル（Physical　Downlink　Control　Channel（ＰＤＣＣＨ））などが用いられてもよい。
　また、無線通信システム１では、上りリンクチャネルとして、各ユーザ端末２０で共有される上り共有チャネル（Physical　Uplink　Shared　Channel（ＰＵＳＣＨ））、上り制御チャネル（Physical　Uplink　Control　Channel（ＰＵＣＣＨ））、ランダムアクセスチャネル（Physical　Random　Access　Channel（ＰＲＡＣＨ））などが用いられてもよい。
　ＰＤＳＣＨによって、ユーザデータ、上位レイヤ制御情報、System　Information　Block（ＳＩＢ）などが伝送される。ＰＵＳＣＨによって、ユーザデータ、上位レイヤ制御情報などが伝送されてもよい。また、ＰＢＣＨによって、Master　Information　Block（ＭＩＢ）が伝送されてもよい。
　ＰＤＣＣＨによって、下位レイヤ制御情報が伝送されてもよい。下位レイヤ制御情報は、例えば、ＰＤＳＣＨ及びＰＵＳＣＨの少なくとも一方のスケジューリング情報を含む下り制御情報（Downlink　Control　Information（ＤＣＩ））を含んでもよい。
　なお、ＰＤＳＣＨをスケジューリングするＤＣＩは、ＤＬアサインメント、ＤＬ　ＤＣＩなどと呼ばれてもよいし、ＰＵＳＣＨをスケジューリングするＤＣＩは、ＵＬグラント、ＵＬ　ＤＣＩなどと呼ばれてもよい。なお、ＰＤＳＣＨはＤＬデータで読み替えられてもよいし、ＰＵＳＣＨはＵＬデータで読み替えられてもよい。
　ＰＤＣＣＨの検出には、制御リソースセット（COntrol　REsource　SET（ＣＯＲＥＳＥＴ））及びサーチスペース（search　space）が利用されてもよい。ＣＯＲＥＳＥＴは、ＤＣＩをサーチするリソースに対応する。サーチスペースは、ＰＤＣＣＨ候補（PDCCH　candidates）のサーチ領域及びサーチ方法に対応する。１つのＣＯＲＥＳＥＴは、１つ又は複数のサーチスペースに関連付けられてもよい。ＵＥは、サーチスペース設定に基づいて、あるサーチスペースに関連するＣＯＲＥＳＥＴをモニタしてもよい。
　１つのサーチスペースは、１つ又は複数のアグリゲーションレベル（aggregation　Level）に該当するＰＤＣＣＨ候補に対応してもよい。１つ又は複数のサーチスペースは、サーチスペースセットと呼ばれてもよい。なお、本開示の「サーチスペース」、「サーチスペースセット」、「サーチスペース設定」、「サーチスペースセット設定」、「ＣＯＲＥＳＥＴ」、「ＣＯＲＥＳＥＴ設定」などは、互いに読み替えられてもよい。
　ＰＵＣＣＨによって、チャネル状態情報（Channel　State　Information（ＣＳＩ））、送達確認情報（例えば、Hybrid　Automatic　Repeat　reQuest　ACKnowledgement（ＨＡＲＱ－ＡＣＫ）、ＡＣＫ／ＮＡＣＫなどと呼ばれてもよい）及びスケジューリングリクエスト（Scheduling　Request（ＳＲ））の少なくとも１つを含む上り制御情報（Uplink　Control　Information（ＵＣＩ））が伝送されてもよい。ＰＲＡＣＨによって、セルとの接続確立のためのランダムアクセスプリアンブルが伝送されてもよい。
　なお、本開示において下りリンク、上りリンクなどは「リンク」を付けずに表現されてもよい。また、各種チャネルの先頭に「物理（Physical）」を付けずに表現されてもよい。
　無線通信システム１では、同期信号（Synchronization　Signal（ＳＳ））、下りリンク参照信号（Downlink　Reference　Signal（ＤＬ－ＲＳ））などが伝送されてもよい。無線通信システム１では、ＤＬ－ＲＳとして、セル固有参照信号（Cell-specific　Reference　Signal（ＣＲＳ））、チャネル状態情報参照信号（Channel　State　Information　Reference　Signal（ＣＳＩ－ＲＳ））、復調用参照信号（DeModulation　Reference　Signal（ＤＭＲＳ））、位置決定参照信号（Positioning　Reference　Signal（ＰＲＳ））、位相トラッキング参照信号（Phase　Tracking　Reference　Signal（ＰＴＲＳ））などが伝送されてもよい。
　同期信号は、例えば、プライマリ同期信号（Primary　Synchronization　Signal（ＰＳＳ））及びセカンダリ同期信号（Secondary　Synchronization　Signal（ＳＳＳ））の少なくとも１つであってもよい。ＳＳ（ＰＳＳ、ＳＳＳ）及びＰＢＣＨ（及びＰＢＣＨ用のＤＭＲＳ）を含む信号ブロックは、ＳＳ／ＰＢＣＨブロック、SS　Block（ＳＳＢ）などと呼ばれてもよい。なお、ＳＳ、ＳＳＢなども、参照信号と呼ばれてもよい。
　また、無線通信システム１では、上りリンク参照信号（Uplink　Reference　Signal（ＵＬ－ＲＳ））として、測定用参照信号（Sounding　Reference　Signal（ＳＲＳ））、復調用参照信号（ＤＭＲＳ）などが伝送されてもよい。なお、ＤＭＲＳはユーザ端末固有参照信号（UE-specific　Reference　Signal）と呼ばれてもよい。
（基地局）
　図１８は、一実施形態に係る基地局の構成の一例を示す図である。基地局１０は、制御部１１０、送受信部１２０、送受信アンテナ１３０及び伝送路インターフェース（transmission　line　interface）１４０を備えている。なお、制御部１１０、送受信部１２０及び送受信アンテナ１３０及び伝送路インターフェース１４０は、それぞれ１つ以上が備えられてもよい。
　なお、本例では、本実施の形態における特徴部分の機能ブロックを主に示しており、基地局１０は、無線通信に必要な他の機能ブロックも有すると想定されてもよい。以下で説明する各部の処理の一部は、省略されてもよい。
　制御部１１０は、基地局１０全体の制御を実施する。制御部１１０は、本開示に係る技術分野での共通認識に基づいて説明されるコントローラ、制御回路などから構成することができる。
　制御部１１０は、信号の生成、スケジューリング（例えば、リソース割り当て、マッピング）などを制御してもよい。制御部１１０は、送受信部１２０、送受信アンテナ１３０及び伝送路インターフェース１４０を用いた送受信、測定などを制御してもよい。制御部１１０は、信号として送信するデータ、制御情報、系列（sequence）などを生成し、送受信部１２０に転送してもよい。制御部１１０は、通信チャネルの呼処理（設定、解放など）、基地局１０の状態管理、無線リソースの管理などを行ってもよい。
　送受信部１２０は、ベースバンド（baseband）部１２１、Radio　Frequency（ＲＦ）部１２２、測定部１２３を含んでもよい。ベースバンド部１２１は、送信処理部１２１１及び受信処理部１２１２を含んでもよい。送受信部１２０は、本開示に係る技術分野での共通認識に基づいて説明されるトランスミッター／レシーバー、ＲＦ回路、ベースバンド回路、フィルタ、位相シフタ（phase　shifter）、測定回路、送受信回路などから構成することができる。
　送受信部１２０は、一体の送受信部として構成されてもよいし、送信部及び受信部から構成されてもよい。当該送信部は、送信処理部１２１１、ＲＦ部１２２から構成されてもよい。当該受信部は、受信処理部１２１２、ＲＦ部１２２、測定部１２３から構成されてもよい。
　送受信アンテナ１３０は、本開示に係る技術分野での共通認識に基づいて説明されるアンテナ、例えばアレイアンテナなどから構成することができる。
　送受信部１２０は、上述の下りリンクチャネル、同期信号、下りリンク参照信号などを送信してもよい。送受信部１２０は、上述の上りリンクチャネル、上りリンク参照信号などを受信してもよい。
　送受信部１２０は、デジタルビームフォーミング（例えば、プリコーディング）、アナログビームフォーミング（例えば、位相回転）などを用いて、送信ビーム及び受信ビームの少なくとも一方を形成してもよい。
　送受信部１２０（送信処理部１２１１）は、例えば制御部１１０から取得したデータ、制御情報などに対して、Packet　Data　Convergence　Protocol（ＰＤＣＰ）レイヤの処理、Radio　Link　Control（ＲＬＣ）レイヤの処理（例えば、ＲＬＣ再送制御）、Medium　Access　Control（ＭＡＣ）レイヤの処理（例えば、ＨＡＲＱ再送制御）などを行い、送信するビット列を生成してもよい。
　送受信部１２０（送信処理部１２１１）は、送信するビット列に対して、チャネル符号化（誤り訂正符号化を含んでもよい）、変調、マッピング、フィルタ処理、離散フーリエ変換（Discrete　Fourier　Transform（ＤＦＴ））処理（必要に応じて）、逆高速フーリエ変換（Inverse　Fast　Fourier　Transform（ＩＦＦＴ））処理、プリコーディング、デジタル－アナログ変換などの送信処理を行い、ベースバンド信号を出力してもよい。
　送受信部１２０（ＲＦ部１２２）は、ベースバンド信号に対して、無線周波数帯への変調、フィルタ処理、増幅などを行い、無線周波数帯の信号を、送受信アンテナ１３０を介して送信してもよい。
　一方、送受信部１２０（ＲＦ部１２２）は、送受信アンテナ１３０によって受信された無線周波数帯の信号に対して、増幅、フィルタ処理、ベースバンド信号への復調などを行ってもよい。
　送受信部１２０（受信処理部１２１２）は、取得されたベースバンド信号に対して、アナログ－デジタル変換、高速フーリエ変換（Fast　Fourier　Transform（ＦＦＴ））処理、逆離散フーリエ変換（Inverse　Discrete　Fourier　Transform（ＩＤＦＴ））処理（必要に応じて）、フィルタ処理、デマッピング、復調、復号（誤り訂正復号を含んでもよい）、ＭＡＣレイヤ処理、ＲＬＣレイヤの処理及びＰＤＣＰレイヤの処理などの受信処理を適用し、ユーザデータなどを取得してもよい。
　送受信部１２０（測定部１２３）は、受信した信号に関する測定を実施してもよい。例えば、測定部１２３は、受信した信号に基づいて、Radio　Resource　Management（ＲＲＭ）測定、Channel　State　Information（ＣＳＩ）測定などを行ってもよい。測定部１２３は、受信電力（例えば、Reference　Signal　Received　Power（ＲＳＲＰ））、受信品質（例えば、Reference　Signal　Received　Quality（ＲＳＲＱ）、Signal　to　Interference　plus　Noise　Ratio（ＳＩＮＲ）、Signal　to　Noise　Ratio（ＳＮＲ））、信号強度（例えば、Received　Signal　Strength　Indicator（ＲＳＳＩ））、伝搬路情報（例えば、ＣＳＩ）などについて測定してもよい。測定結果は、制御部１１０に出力されてもよい。
　伝送路インターフェース１４０は、コアネットワーク３０に含まれる装置（例えば、ＮＦを提供するネットワークノード）、他の基地局１０などとの間で信号を送受信（バックホールシグナリング）し、ユーザ端末２０のためのユーザデータ（ユーザプレーンデータ）、制御プレーンデータなどを取得、伝送などしてもよい。
　なお、本開示における基地局１０の送信部及び受信部は、送受信部１２０、送受信アンテナ１３０及び伝送路インターフェース１４０の少なくとも１つによって構成されてもよい。
　送受信部１２０は、複数の信号に適用可能なTransmission　Configuration　Indication（ＴＣＩ）状態（統一ＴＣＩ状態）に関する設定と、絶対電力で示される前記ＴＣＩ状態に関連付く第１サウンディング参照信号（ＳＲＳ）送信電力パラメータと、を送信してもよい。制御部１１０は、前記第１ＳＲＳ送信電力パラメータを用いて、ＳＲＳの送信電力制御を指示してもよい（第１／第２の実施形態）。
　送受信部１２０は、複数の信号に適用可能なTransmission　Configuration　Indication（ＴＣＩ）状態（統一ＴＣＩ状態）に関する設定と、絶対電力で示される前記ＴＣＩ状態に関連付く第１物理上りリンク制御チャネル（ＰＵＣＣＨ）送信電力パラメータと、を送信してもよい。制御部１１０は、前記第１ＰＵＣＣＨ送信電力パラメータを用いて、ＰＵＣＣＨの送信電力制御を指示してもよい（第３／第４の実施形態）。
（ユーザ端末）
　図１９は、一実施形態に係るユーザ端末の構成の一例を示す図である。ユーザ端末２０は、制御部２１０、送受信部２２０及び送受信アンテナ２３０を備えている。なお、制御部２１０、送受信部２２０及び送受信アンテナ２３０は、それぞれ１つ以上が備えられてもよい。
　なお、本例では、本実施の形態における特徴部分の機能ブロックを主に示しており、ユーザ端末２０は、無線通信に必要な他の機能ブロックも有すると想定されてもよい。以下で説明する各部の処理の一部は、省略されてもよい。
　制御部２１０は、ユーザ端末２０全体の制御を実施する。制御部２１０は、本開示に係る技術分野での共通認識に基づいて説明されるコントローラ、制御回路などから構成することができる。
　制御部２１０は、信号の生成、マッピングなどを制御してもよい。制御部２１０は、送受信部２２０及び送受信アンテナ２３０を用いた送受信、測定などを制御してもよい。制御部２１０は、信号として送信するデータ、制御情報、系列などを生成し、送受信部２２０に転送してもよい。
　送受信部２２０は、ベースバンド部２２１、ＲＦ部２２２、測定部２２３を含んでもよい。ベースバンド部２２１は、送信処理部２２１１、受信処理部２２１２を含んでもよい。送受信部２２０は、本開示に係る技術分野での共通認識に基づいて説明されるトランスミッター／レシーバー、ＲＦ回路、ベースバンド回路、フィルタ、位相シフタ、測定回路、送受信回路などから構成することができる。
　送受信部２２０は、一体の送受信部として構成されてもよいし、送信部及び受信部から構成されてもよい。当該送信部は、送信処理部２２１１、ＲＦ部２２２から構成されてもよい。当該受信部は、受信処理部２２１２、ＲＦ部２２２、測定部２２３から構成されてもよい。
　送受信アンテナ２３０は、本開示に係る技術分野での共通認識に基づいて説明されるアンテナ、例えばアレイアンテナなどから構成することができる。
　送受信部２２０は、上述の下りリンクチャネル、同期信号、下りリンク参照信号などを受信してもよい。送受信部２２０は、上述の上りリンクチャネル、上りリンク参照信号などを送信してもよい。
　送受信部２２０は、デジタルビームフォーミング（例えば、プリコーディング）、アナログビームフォーミング（例えば、位相回転）などを用いて、送信ビーム及び受信ビームの少なくとも一方を形成してもよい。
　送受信部２２０（送信処理部２２１１）は、例えば制御部２１０から取得したデータ、制御情報などに対して、ＰＤＣＰレイヤの処理、ＲＬＣレイヤの処理（例えば、ＲＬＣ再送制御）、ＭＡＣレイヤの処理（例えば、ＨＡＲＱ再送制御）などを行い、送信するビット列を生成してもよい。
　送受信部２２０（送信処理部２２１１）は、送信するビット列に対して、チャネル符号化（誤り訂正符号化を含んでもよい）、変調、マッピング、フィルタ処理、ＤＦＴ処理（必要に応じて）、ＩＦＦＴ処理、プリコーディング、デジタル－アナログ変換などの送信処理を行い、ベースバンド信号を出力してもよい。
　なお、ＤＦＴ処理を適用するか否かは、トランスフォームプリコーディングの設定に基づいてもよい。送受信部２２０（送信処理部２２１１）は、あるチャネル（例えば、ＰＵＳＣＨ）について、トランスフォームプリコーディングが有効（enabled）である場合、当該チャネルをＤＦＴ－ｓ－ＯＦＤＭ波形を用いて送信するために上記送信処理としてＤＦＴ処理を行ってもよいし、そうでない場合、上記送信処理としてＤＦＴ処理を行わなくてもよい。
　送受信部２２０（ＲＦ部２２２）は、ベースバンド信号に対して、無線周波数帯への変調、フィルタ処理、増幅などを行い、無線周波数帯の信号を、送受信アンテナ２３０を介して送信してもよい。
　一方、送受信部２２０（ＲＦ部２２２）は、送受信アンテナ２３０によって受信された無線周波数帯の信号に対して、増幅、フィルタ処理、ベースバンド信号への復調などを行ってもよい。
　送受信部２２０（受信処理部２２１２）は、取得されたベースバンド信号に対して、アナログ－デジタル変換、ＦＦＴ処理、ＩＤＦＴ処理（必要に応じて）、フィルタ処理、デマッピング、復調、復号（誤り訂正復号を含んでもよい）、ＭＡＣレイヤ処理、ＲＬＣレイヤの処理及びＰＤＣＰレイヤの処理などの受信処理を適用し、ユーザデータなどを取得してもよい。
　送受信部２２０（測定部２２３）は、受信した信号に関する測定を実施してもよい。例えば、測定部２２３は、受信した信号に基づいて、ＲＲＭ測定、ＣＳＩ測定などを行ってもよい。測定部２２３は、受信電力（例えば、ＲＳＲＰ）、受信品質（例えば、ＲＳＲＱ、ＳＩＮＲ、ＳＮＲ）、信号強度（例えば、ＲＳＳＩ）、伝搬路情報（例えば、ＣＳＩ）などについて測定してもよい。測定結果は、制御部２１０に出力されてもよい。
　なお、測定部２２３は、チャネル測定用リソースに基づいて、ＣＳＩ算出のためのチャネル測定を導出してもよい。チャネル測定用リソースは、例えば、ノンゼロパワー（Non　Zero　Power（ＮＺＰ））ＣＳＩ－ＲＳリソースであってもよい。また、測定部２２３は、干渉測定用リソースに基づいて、ＣＳＩ算出のための干渉測定を導出してもよい。干渉測定用リソースは、干渉測定用のＮＺＰ　ＣＳＩ－ＲＳリソース、ＣＳＩ－干渉測定（Interference　Measurement（ＩＭ））リソースなどの少なくとも１つであってもよい。なお、ＣＳＩ－ＩＭは、ＣＳＩ－干渉管理（Interference　Management（ＩＭ））と呼ばれてもよいし、ゼロパワー（Zero　Power（ＺＰ））ＣＳＩ－ＲＳと互いに読み替えられてもよい。なお、本開示において、ＣＳＩ－ＲＳ、ＮＺＰ　ＣＳＩ－ＲＳ、ＺＰ　ＣＳＩ－ＲＳ、ＣＳＩ－ＩＭ、ＣＳＩ－ＳＳＢなどは、互いに読み替えられてもよい。
　なお、本開示におけるユーザ端末２０の送信部及び受信部は、送受信部２２０及び送受信アンテナ２３０の少なくとも１つによって構成されてもよい。
　送受信部２２０は、複数の信号に適用可能なTransmission　Configuration　Indication（ＴＣＩ）状態（統一ＴＣＩ状態）に関する設定と、絶対電力で示される前記ＴＣＩ状態に関連付く第１サウンディング参照信号（ＳＲＳ）送信電力パラメータと、を受信してもよい。制御部２１０は、前記第１ＳＲＳ送信電力パラメータに基づいて、ＳＲＳの送信電力制御を行ってもよい（第１／第２の実施形態）。
　前記第１ＳＲＳ送信電力パラメータは、差分電力で示される前記ＴＣＩ状態に関連付く第２ＳＲＳ送信電力パラメータの範囲より広い範囲で示されてもよい（第１の実施形態）。
　送受信部２２０は、さらに、差分電力で示される前記ＴＣＩ状態に関連付く第２ＳＲＳ送信電力パラメータを受信してもよい。制御部２１０は、前記第１ＳＲＳ送信電力パラメータ及び前記第２ＳＲＳ送信電力パラメータのいずれかを用いて前記ＳＲＳの送信電力制御を行ってもよい（第１の実施形態）。
　前記第１ＳＲＳ送信電力パラメータは、差分電力で示される前記ＴＣＩ状態に関連付く第２ＳＲＳ送信電力パラメータと、他のパラメータと、の組み合わせから構成されてもよい（第１の実施形態）。
　送受信部２２０は、複数の信号に適用可能なTransmission　Configuration　Indication（ＴＣＩ）状態（統一ＴＣＩ状態）に関する設定と、絶対電力で示される前記ＴＣＩ状態に関連付く第１物理上りリンク制御チャネル（ＰＵＣＣＨ）送信電力パラメータと、を受信してもよい。制御部２１０は、前記第１ＰＵＣＣＨ送信電力パラメータに基づいて、ＰＵＣＣＨの送信電力制御を行ってもよい（第３／第４の実施形態）。
　前記第１ＰＵＣＣＨ送信電力パラメータは、差分電力で示される前記ＴＣＩ状態に関連付く第２ＰＵＣＣＨ送信電力パラメータの範囲より広い範囲で示されてもよい（第４の実施形態）。
　送受信部２２０は、さらに、差分電力で示される前記ＴＣＩ状態に関連付く第２ＰＵＣＣＨ送信電力パラメータを受信してもよい。制御部２１０は、前記第１ＰＵＣＣＨ送信電力パラメータ及び前記第２ＰＵＣＣＨ送信電力パラメータのいずれかを用いて前記ＰＵＣＣＨの送信電力制御を行ってもよい（第４の実施形態）。
　前記第１ＰＵＣＣＨ送信電力パラメータは、差分電力で示される前記ＴＣＩ状態に関連付く第２ＰＵＣＣＨ送信電力パラメータと、他のパラメータと、の組み合わせから構成されてもよい（第４の実施形態）。
（ハードウェア構成）
　なお、上記実施形態の説明に用いたブロック図は、機能単位のブロックを示している。これらの機能ブロック（構成部）は、ハードウェア及びソフトウェアの少なくとも一方の任意の組み合わせによって実現される。また、各機能ブロックの実現方法は特に限定されない。すなわち、各機能ブロックは、物理的又は論理的に結合した１つの装置を用いて実現されてもよいし、物理的又は論理的に分離した２つ以上の装置を直接的又は間接的に（例えば、有線、無線などを用いて）接続し、これら複数の装置を用いて実現されてもよい。機能ブロックは、上記１つの装置又は上記複数の装置にソフトウェアを組み合わせて実現されてもよい。
　ここで、機能には、判断、決定、判定、計算、算出、処理、導出、調査、探索、確認、受信、送信、出力、アクセス、解決、選択、選定、確立、比較、想定、期待、みなし、報知（broadcasting）、通知（notifying）、通信（communicating）、転送（forwarding）、構成（configuring）、再構成（reconfiguring）、割り当て（allocating、mapping）、割り振り（assigning）などがあるが、これらに限られない。例えば、送信を機能させる機能ブロック（構成部）は、送信部（transmitting　unit）、送信機（transmitter）などと呼称されてもよい。いずれも、上述したとおり、実現方法は特に限定されない。
　例えば、本開示の一実施形態における基地局、ユーザ端末などは、本開示の無線通信方法の処理を行うコンピュータとして機能してもよい。図２０は、一実施形態に係る基地局及びユーザ端末のハードウェア構成の一例を示す図である。上述の基地局１０及びユーザ端末２０は、物理的には、プロセッサ１００１、メモリ１００２、ストレージ１００３、通信装置１００４、入力装置１００５、出力装置１００６、バス１００７などを含むコンピュータ装置として構成されてもよい。
　なお、本開示において、装置、回路、デバイス、部（section）、ユニットなどの文言は、互いに読み替えることができる。基地局１０及びユーザ端末２０のハードウェア構成は、図に示した各装置を１つ又は複数含むように構成されてもよいし、一部の装置を含まずに構成されてもよい。
　例えば、プロセッサ１００１は１つだけ図示されているが、複数のプロセッサがあってもよい。また、処理は、１のプロセッサによって実行されてもよいし、処理が同時に、逐次に、又はその他の手法を用いて、２以上のプロセッサによって実行されてもよい。なお、プロセッサ１００１は、１以上のチップによって実装されてもよい。
　基地局１０及びユーザ端末２０における各機能は、例えば、プロセッサ１００１、メモリ１００２などのハードウェア上に所定のソフトウェア（プログラム）を読み込ませることによって、プロセッサ１００１が演算を行い、通信装置１００４を介する通信を制御したり、メモリ１００２及びストレージ１００３におけるデータの読み出し及び書き込みの少なくとも一方を制御したりすることによって実現される。
　プロセッサ１００１は、例えば、オペレーティングシステムを動作させてコンピュータ全体を制御する。プロセッサ１００１は、周辺装置とのインターフェース、制御装置、演算装置、レジスタなどを含む中央処理装置（Central　Processing　Unit（ＣＰＵ））によって構成されてもよい。例えば、上述の制御部１１０（２１０）、送受信部１２０（２２０）などの少なくとも一部は、プロセッサ１００１によって実現されてもよい。
　また、プロセッサ１００１は、プログラム（プログラムコード）、ソフトウェアモジュール、データなどを、ストレージ１００３及び通信装置１００４の少なくとも一方からメモリ１００２に読み出し、これらに従って各種の処理を実行する。プログラムとしては、上述の実施形態において説明した動作の少なくとも一部をコンピュータに実行させるプログラムが用いられる。例えば、制御部１１０（２１０）は、メモリ１００２に格納され、プロセッサ１００１において動作する制御プログラムによって実現されてもよく、他の機能ブロックについても同様に実現されてもよい。
　メモリ１００２は、コンピュータ読み取り可能な記録媒体であり、例えば、Read　Only　Memory（ＲＯＭ）、Erasable　Programmable　ROM（ＥＰＲＯＭ）、Electrically　EPROM（ＥＥＰＲＯＭ）、Random　Access　Memory（ＲＡＭ）、その他の適切な記憶媒体の少なくとも１つによって構成されてもよい。メモリ１００２は、レジスタ、キャッシュ、メインメモリ（主記憶装置）などと呼ばれてもよい。メモリ１００２は、本開示の一実施形態に係る無線通信方法を実施するために実行可能なプログラム（プログラムコード）、ソフトウェアモジュールなどを保存することができる。
　ストレージ１００３は、コンピュータ読み取り可能な記録媒体であり、例えば、フレキシブルディスク、フロッピー（登録商標）ディスク、光磁気ディスク（例えば、コンパクトディスク（Compact　Disc　ROM（ＣＤ－ＲＯＭ）など）、デジタル多用途ディスク、Ｂｌｕ－ｒａｙ（登録商標）ディスク）、リムーバブルディスク、ハードディスクドライブ、スマートカード、フラッシュメモリデバイス（例えば、カード、スティック、キードライブ）、磁気ストライプ、データベース、サーバ、その他の適切な記憶媒体の少なくとも１つによって構成されてもよい。ストレージ１００３は、補助記憶装置と呼ばれてもよい。
　通信装置１００４は、有線ネットワーク及び無線ネットワークの少なくとも一方を介してコンピュータ間の通信を行うためのハードウェア（送受信デバイス）であり、例えばネットワークデバイス、ネットワークコントローラ、ネットワークカード、通信モジュールなどともいう。通信装置１００４は、例えば周波数分割複信（Frequency　Division　Duplex（ＦＤＤ））及び時分割複信（Time　Division　Duplex（ＴＤＤ））の少なくとも一方を実現するために、高周波スイッチ、デュプレクサ、フィルタ、周波数シンセサイザなどを含んで構成されてもよい。例えば、上述の送受信部１２０（２２０）、送受信アンテナ１３０（２３０）などは、通信装置１００４によって実現されてもよい。送受信部１２０（２２０）は、送信部１２０ａ（２２０ａ）と受信部１２０ｂ（２２０ｂ）とで、物理的に又は論理的に分離された実装がなされてもよい。
　入力装置１００５は、外部からの入力を受け付ける入力デバイス（例えば、キーボード、マウス、マイクロフォン、スイッチ、ボタン、センサなど）である。出力装置１００６は、外部への出力を実施する出力デバイス（例えば、ディスプレイ、スピーカー、Light　Emitting　Diode（ＬＥＤ）ランプなど）である。なお、入力装置１００５及び出力装置１００６は、一体となった構成（例えば、タッチパネル）であってもよい。
　また、プロセッサ１００１、メモリ１００２などの各装置は、情報を通信するためのバス１００７によって接続される。バス１００７は、単一のバスを用いて構成されてもよいし、装置間ごとに異なるバスを用いて構成されてもよい。
　また、基地局１０及びユーザ端末２０は、マイクロプロセッサ、デジタル信号プロセッサ（Digital　Signal　Processor（ＤＳＰ））、Application　Specific　Integrated　Circuit（ＡＳＩＣ）、Programmable　Logic　Device（ＰＬＤ）、Field　Programmable　Gate　Array（ＦＰＧＡ）などのハードウェアを含んで構成されてもよく、当該ハードウェアを用いて各機能ブロックの一部又は全てが実現されてもよい。例えば、プロセッサ１００１は、これらのハードウェアの少なくとも１つを用いて実装されてもよい。
（変形例）
　なお、本開示において説明した用語及び本開示の理解に必要な用語については、同一の又は類似する意味を有する用語と置き換えてもよい。例えば、チャネル、シンボル及び信号（シグナル又はシグナリング）は、互いに読み替えられてもよい。また、信号はメッセージであってもよい。参照信号（reference　signal）は、ＲＳと略称することもでき、適用される標準によってパイロット（Pilot）、パイロット信号などと呼ばれてもよい。また、コンポーネントキャリア（Component　Carrier（ＣＣ））は、セル、周波数キャリア、キャリア周波数などと呼ばれてもよい。
　無線フレームは、時間領域において１つ又は複数の期間（フレーム）によって構成されてもよい。無線フレームを構成する当該１つ又は複数の各期間（フレーム）は、サブフレームと呼ばれてもよい。さらに、サブフレームは、時間領域において１つ又は複数のスロットによって構成されてもよい。サブフレームは、ニューメロロジー（numerology）に依存しない固定の時間長（例えば、１ｍｓ）であってもよい。
　ここで、ニューメロロジーは、ある信号又はチャネルの送信及び受信の少なくとも一方に適用される通信パラメータであってもよい。ニューメロロジーは、例えば、サブキャリア間隔（SubCarrier　Spacing（ＳＣＳ））、帯域幅、シンボル長、サイクリックプレフィックス長、送信時間間隔（Transmission　Time　Interval（ＴＴＩ））、ＴＴＩあたりのシンボル数、無線フレーム構成、送受信機が周波数領域において行う特定のフィルタリング処理、送受信機が時間領域において行う特定のウィンドウイング処理などの少なくとも１つを示してもよい。
　スロットは、時間領域において１つ又は複数のシンボル（Orthogonal　Frequency　Division　Multiplexing（ＯＦＤＭ）シンボル、Single　Carrier　Frequency　Division　Multiple　Access（ＳＣ－ＦＤＭＡ）シンボルなど）によって構成されてもよい。また、スロットは、ニューメロロジーに基づく時間単位であってもよい。
　スロットは、複数のミニスロットを含んでもよい。各ミニスロットは、時間領域において１つ又は複数のシンボルによって構成されてもよい。また、ミニスロットは、サブスロットと呼ばれてもよい。ミニスロットは、スロットよりも少ない数のシンボルによって構成されてもよい。ミニスロットより大きい時間単位で送信されるＰＤＳＣＨ（又はＰＵＳＣＨ）は、ＰＤＳＣＨ（ＰＵＳＣＨ）マッピングタイプＡと呼ばれてもよい。ミニスロットを用いて送信されるＰＤＳＣＨ（又はＰＵＳＣＨ）は、ＰＤＳＣＨ（ＰＵＳＣＨ）マッピングタイプＢと呼ばれてもよい。
　無線フレーム、サブフレーム、スロット、ミニスロット及びシンボルは、いずれも信号を伝送する際の時間単位を表す。無線フレーム、サブフレーム、スロット、ミニスロット及びシンボルは、それぞれに対応する別の呼称が用いられてもよい。なお、本開示におけるフレーム、サブフレーム、スロット、ミニスロット、シンボルなどの時間単位は、互いに読み替えられてもよい。
　例えば、１サブフレームはＴＴＩと呼ばれてもよいし、複数の連続したサブフレームがＴＴＩと呼ばれてよいし、１スロット又は１ミニスロットがＴＴＩと呼ばれてもよい。つまり、サブフレーム及びＴＴＩの少なくとも一方は、既存のＬＴＥにおけるサブフレーム（１ｍｓ）であってもよいし、１ｍｓより短い期間（例えば、１－１３シンボル）であってもよいし、１ｍｓより長い期間であってもよい。なお、ＴＴＩを表す単位は、サブフレームではなくスロット、ミニスロットなどと呼ばれてもよい。
　ここで、ＴＴＩは、例えば、無線通信におけるスケジューリングの最小時間単位のことをいう。例えば、ＬＴＥシステムでは、基地局が各ユーザ端末に対して、無線リソース（各ユーザ端末において使用することが可能な周波数帯域幅、送信電力など）を、ＴＴＩ単位で割り当てるスケジューリングを行う。なお、ＴＴＩの定義はこれに限られない。
　ＴＴＩは、チャネル符号化されたデータパケット（トランスポートブロック）、コードブロック、コードワードなどの送信時間単位であってもよいし、スケジューリング、リンクアダプテーションなどの処理単位となってもよい。なお、ＴＴＩが与えられたとき、実際にトランスポートブロック、コードブロック、コードワードなどがマッピングされる時間区間（例えば、シンボル数）は、当該ＴＴＩよりも短くてもよい。
　なお、１スロット又は１ミニスロットがＴＴＩと呼ばれる場合、１以上のＴＴＩ（すなわち、１以上のスロット又は１以上のミニスロット）が、スケジューリングの最小時間単位となってもよい。また、当該スケジューリングの最小時間単位を構成するスロット数（ミニスロット数）は制御されてもよい。
　１ｍｓの時間長を有するＴＴＩは、通常ＴＴＩ（３ＧＰＰ　Ｒｅｌ．８－１２におけるＴＴＩ）、ノーマルＴＴＩ、ロングＴＴＩ、通常サブフレーム、ノーマルサブフレーム、ロングサブフレーム、スロットなどと呼ばれてもよい。通常ＴＴＩより短いＴＴＩは、短縮ＴＴＩ、ショートＴＴＩ、部分ＴＴＩ（partial又はfractional　TTI）、短縮サブフレーム、ショートサブフレーム、ミニスロット、サブスロット、スロットなどと呼ばれてもよい。
　なお、ロングＴＴＩ（例えば、通常ＴＴＩ、サブフレームなど）は、１ｍｓを超える時間長を有するＴＴＩで読み替えてもよいし、ショートＴＴＩ（例えば、短縮ＴＴＩなど）は、ロングＴＴＩのＴＴＩ長未満かつ１ｍｓ以上のＴＴＩ長を有するＴＴＩで読み替えてもよい。
　リソースブロック（Resource　Block（ＲＢ））は、時間領域及び周波数領域のリソース割当単位であり、周波数領域において、１つ又は複数個の連続した副搬送波（サブキャリア（subcarrier））を含んでもよい。ＲＢに含まれるサブキャリアの数は、ニューメロロジーに関わらず同じであってもよく、例えば１２であってもよい。ＲＢに含まれるサブキャリアの数は、ニューメロロジーに基づいて決定されてもよい。
　また、ＲＢは、時間領域において、１つ又は複数個のシンボルを含んでもよく、１スロット、１ミニスロット、１サブフレーム又は１ＴＴＩの長さであってもよい。１ＴＴＩ、１サブフレームなどは、それぞれ１つ又は複数のリソースブロックによって構成されてもよい。
　なお、１つ又は複数のＲＢは、物理リソースブロック（Physical　RB（ＰＲＢ））、サブキャリアグループ（Sub-Carrier　Group（ＳＣＧ））、リソースエレメントグループ（Resource　Element　Group（ＲＥＧ））、ＰＲＢペア、ＲＢペアなどと呼ばれてもよい。
　また、リソースブロックは、１つ又は複数のリソースエレメント（Resource　Element（ＲＥ））によって構成されてもよい。例えば、１ＲＥは、１サブキャリア及び１シンボルの無線リソース領域であってもよい。
　帯域幅部分（Bandwidth　Part（ＢＷＰ））（部分帯域幅などと呼ばれてもよい）は、あるキャリアにおいて、あるニューメロロジー用の連続する共通ＲＢ（common　resource　blocks）のサブセットのことを表してもよい。ここで、共通ＲＢは、当該キャリアの共通参照ポイントを基準としたＲＢのインデックスによって特定されてもよい。ＰＲＢは、あるＢＷＰで定義され、当該ＢＷＰ内で番号付けされてもよい。
　ＢＷＰには、ＵＬ　ＢＷＰ（ＵＬ用のＢＷＰ）と、ＤＬ　ＢＷＰ（ＤＬ用のＢＷＰ）とが含まれてもよい。ＵＥに対して、１キャリア内に１つ又は複数のＢＷＰが設定されてもよい。
　設定されたＢＷＰの少なくとも１つがアクティブであってもよく、ＵＥは、アクティブなＢＷＰの外で所定の信号／チャネルを送受信することを想定しなくてもよい。なお、本開示における「セル」、「キャリア」などは、「ＢＷＰ」で読み替えられてもよい。
　なお、上述した無線フレーム、サブフレーム、スロット、ミニスロット及びシンボルなどの構造は例示に過ぎない。例えば、無線フレームに含まれるサブフレームの数、サブフレーム又は無線フレームあたりのスロットの数、スロット内に含まれるミニスロットの数、スロット又はミニスロットに含まれるシンボル及びＲＢの数、ＲＢに含まれるサブキャリアの数、並びにＴＴＩ内のシンボル数、シンボル長、サイクリックプレフィックス（Cyclic　Prefix（ＣＰ））長などの構成は、様々に変更することができる。
　また、本開示において説明した情報、パラメータなどは、絶対値を用いて表されてもよいし、所定の値からの相対値を用いて表されてもよいし、対応する別の情報を用いて表されてもよい。例えば、無線リソースは、所定のインデックスによって指示されてもよい。
　本開示においてパラメータなどに使用する名称は、いかなる点においても限定的な名称ではない。さらに、これらのパラメータを使用する数式などは、本開示において明示的に開示したものと異なってもよい。様々なチャネル（ＰＵＣＣＨ、ＰＤＣＣＨなど）及び情報要素は、あらゆる好適な名称によって識別できるので、これらの様々なチャネル及び情報要素に割り当てている様々な名称は、いかなる点においても限定的な名称ではない。
　本開示において説明した情報、信号などは、様々な異なる技術のいずれかを使用して表されてもよい。例えば、上記の説明全体に渡って言及され得るデータ、命令、コマンド、情報、信号、ビット、シンボル、チップなどは、電圧、電流、電磁波、磁界若しくは磁性粒子、光場若しくは光子、又はこれらの任意の組み合わせによって表されてもよい。
　また、情報、信号などは、上位レイヤから下位レイヤ及び下位レイヤから上位レイヤの少なくとも一方へ出力され得る。情報、信号などは、複数のネットワークノードを介して入出力されてもよい。
　入出力された情報、信号などは、特定の場所（例えば、メモリ）に保存されてもよいし、管理テーブルを用いて管理してもよい。入出力される情報、信号などは、上書き、更新又は追記をされ得る。出力された情報、信号などは、削除されてもよい。入力された情報、信号などは、他の装置へ送信されてもよい。
　情報の通知は、本開示において説明した態様／実施形態に限られず、他の方法を用いて行われてもよい。例えば、本開示における情報の通知は、物理レイヤシグナリング（例えば、下り制御情報（Downlink　Control　Information（ＤＣＩ））、上り制御情報（Uplink　Control　Information（ＵＣＩ）））、上位レイヤシグナリング（例えば、Radio　Resource　Control（ＲＲＣ）シグナリング、ブロードキャスト情報（マスタ情報ブロック（Master　Information　Block（ＭＩＢ））、システム情報ブロック（System　Information　Block（ＳＩＢ））など）、Medium　Access　Control（ＭＡＣ）シグナリング）、その他の信号又はこれらの組み合わせによって実施されてもよい。
　なお、物理レイヤシグナリングは、Layer　1／Layer　2（Ｌ１／Ｌ２）制御情報（Ｌ１／Ｌ２制御信号）、Ｌ１制御情報（Ｌ１制御信号）などと呼ばれてもよい。また、ＲＲＣシグナリングは、ＲＲＣメッセージと呼ばれてもよく、例えば、ＲＲＣ接続セットアップ（RRC　Connection　Setup）メッセージ、ＲＲＣ接続再構成（RRC　Connection　Reconfiguration）メッセージなどであってもよい。また、ＭＡＣシグナリングは、例えば、ＭＡＣ制御要素（ＭＡＣ　Control　Element（ＣＥ））を用いて通知されてもよい。
　また、所定の情報の通知（例えば、「Ｘであること」の通知）は、明示的な通知に限られず、暗示的に（例えば、当該所定の情報の通知を行わないことによって又は別の情報の通知によって）行われてもよい。
　判定は、１ビットで表される値（０か１か）によって行われてもよいし、真（true）又は偽（false）で表される真偽値（boolean）によって行われてもよいし、数値の比較（例えば、所定の値との比較）によって行われてもよい。
　ソフトウェアは、ソフトウェア、ファームウェア、ミドルウェア、マイクロコード、ハードウェア記述言語と呼ばれるか、他の名称で呼ばれるかを問わず、命令、命令セット、コード、コードセグメント、プログラムコード、プログラム、サブプログラム、ソフトウェアモジュール、アプリケーション、ソフトウェアアプリケーション、ソフトウェアパッケージ、ルーチン、サブルーチン、オブジェクト、実行可能ファイル、実行スレッド、手順、機能などを意味するよう広く解釈されるべきである。
　また、ソフトウェア、命令、情報などは、伝送媒体を介して送受信されてもよい。例えば、ソフトウェアが、有線技術（同軸ケーブル、光ファイバケーブル、ツイストペア、デジタル加入者回線（Digital　Subscriber　Line（ＤＳＬ））など）及び無線技術（赤外線、マイクロ波など）の少なくとも一方を使用してウェブサイト、サーバ、又は他のリモートソースから送信される場合、これらの有線技術及び無線技術の少なくとも一方は、伝送媒体の定義内に含まれる。
　本開示において使用する「システム」及び「ネットワーク」という用語は、互換的に使用され得る。「ネットワーク」は、ネットワークに含まれる装置（例えば、基地局）のことを意味してもよい。
　本開示において、「プリコーディング」、「プリコーダ」、「ウェイト（プリコーディングウェイト）」、「擬似コロケーション（Quasi-Co-Location（ＱＣＬ））」、「Transmission　Configuration　Indication　state（ＴＣＩ状態）」、「空間関係（spatial　relation）」、「空間ドメインフィルタ（spatial　domain　filter）」、「送信電力」、「位相回転」、「アンテナポート」、「レイヤ」、「レイヤ数」、「ランク」、「リソース」、「リソースセット」、「ビーム」、「ビーム幅」、「ビーム角度」、「アンテナ」、「アンテナ素子」、「パネル」、「ＵＥパネル」、「送信エンティティ」、「受信エンティティ」、などの用語は、互換的に使用され得る。
　なお、本開示において、アンテナポートは、任意の信号／チャネルのためのアンテナポート（例えば、復調用参照信号（DeModulation　Reference　Signal（ＤＭＲＳ））ポート）と互いに読み替えられてもよい。本開示において、リソースは、任意の信号／チャネルのためのリソース（例えば、参照信号リソース、ＳＲＳリソースなど）と互いに読み替えられてもよい。なお、リソースは、時間／周波数／符号／空間／電力リソースを含んでもよい。また、空間ドメイン送信フィルタは、空間ドメイン送信フィルタ（spatial　domain　transmission　filter）及び空間ドメイン受信フィルタ（spatial　domain　reception　filter）の少なくとも一方を含んでもよい。
　上記グループは、例えば、空間関係グループ、符号分割多重（Code　Division　Multiplexing（ＣＤＭ））グループ、参照信号（Reference　Signal（ＲＳ））グループ、制御リソースセット（COntrol　REsource　SET（ＣＯＲＥＳＥＴ））グループ、ＰＵＣＣＨグループ、アンテナポートグループ（例えば、ＤＭＲＳポートグループ）、レイヤグループ、リソースグループ、ビームグループ、アンテナグループ、パネルグループなどの少なくとも１つを含んでもよい。
　また、本開示において、ビーム、ＳＲＳリソースインディケーター（SRS　Resource　Indicator（ＳＲＩ））、ＣＯＲＥＳＥＴ、ＣＯＲＥＳＥＴプール、ＰＤＳＣＨ、ＰＵＳＣＨ、コードワード（Codeword（ＣＷ））、トランスポートブロック（Transport　Block（ＴＢ））、ＲＳなどは、互いに読み替えられてもよい。
　また、本開示において、ＴＣＩ状態、下りリンクＴＣＩ状態（ＤＬ　ＴＣＩ状態）、上りリンクＴＣＩ状態（ＵＬ　ＴＣＩ状態）、統一されたＴＣＩ状態（unified　TCI　state）、共通ＴＣＩ状態（common　TCI　state）、ジョイントＴＣＩ状態などは、互いに読み替えられてもよい。
　また、本開示において、「ＱＣＬ」、「ＱＣＬ想定」、「ＱＣＬ関係」、「ＱＣＬタイプ情報」、「ＱＣＬ特性（QCL　property/properties）」、「特定のＱＣＬタイプ（例えば、タイプＡ、タイプＤ）特性」、「特定のＱＣＬタイプ（例えば、タイプＡ、タイプＤ）」などは、互いに読み替えられてもよい。
　本開示において、インデックス、識別子（Identifier（ＩＤ））、インディケーター（indicator）、インディケーション（indication）、リソースＩＤなどは、互いに読み替えられてもよい。本開示において、シーケンス、リスト、セット、グループ、群、クラスター、サブセットなどは、互いに読み替えられてもよい。
　また、空間関係情報Identifier（ＩＤ）（ＴＣＩ状態ＩＤ）と空間関係情報（ＴＣＩ状態）は、互いに読み替えられてもよい。「空間関係情報（ＴＣＩ状態）」は、「空間関係情報（ＴＣＩ状態）のセット」、「１つ又は複数の空間関係情報」などと互いに読み替えられてもよい。ＴＣＩ状態及びＴＣＩは、互いに読み替えられてもよい。空間関係情報及び空間関係は、互いに読み替えられてもよい。
　本開示においては、「基地局（Base　Station（ＢＳ））」、「無線基地局」、「固定局（fixed　station）」、「ＮｏｄｅＢ」、「ｅＮＢ（ｅＮｏｄｅＢ）」、「ｇＮＢ（ｇＮｏｄｅＢ）」、「アクセスポイント（access　point）」、「送信ポイント（Transmission　Point（ＴＰ））」、「受信ポイント（Reception　Point（ＲＰ））」、「送受信ポイント（Transmission/Reception　Point（ＴＲＰ））」、「パネル」、「セル」、「セクタ」、「セルグループ」、「キャリア」、「コンポーネントキャリア」などの用語は、互換的に使用され得る。基地局は、マクロセル、スモールセル、フェムトセル、ピコセルなどの用語で呼ばれる場合もある。
　基地局は、１つ又は複数（例えば、３つ）のセルを収容することができる。基地局が複数のセルを収容する場合、基地局のカバレッジエリア全体は複数のより小さいエリアに区分でき、各々のより小さいエリアは、基地局サブシステム（例えば、屋内用の小型基地局（Remote　Radio　Head（ＲＲＨ）））によって通信サービスを提供することもできる。「セル」又は「セクタ」という用語は、このカバレッジにおいて通信サービスを行う基地局及び基地局サブシステムの少なくとも一方のカバレッジエリアの一部又は全体を指す。
　本開示において、基地局が端末に情報を送信することは、当該基地局が当該端末に対して、当該情報に基づく制御／動作を指示することと、互いに読み替えられてもよい。
　本開示においては、「移動局（Mobile　Station（ＭＳ））」、「ユーザ端末（user　terminal）」、「ユーザ装置（User　Equipment（ＵＥ））」、「端末」などの用語は、互換的に使用され得る。
　移動局は、加入者局、モバイルユニット、加入者ユニット、ワイヤレスユニット、リモートユニット、モバイルデバイス、ワイヤレスデバイス、ワイヤレス通信デバイス、リモートデバイス、モバイル加入者局、アクセス端末、モバイル端末、ワイヤレス端末、リモート端末、ハンドセット、ユーザエージェント、モバイルクライアント、クライアント又はいくつかの他の適切な用語で呼ばれる場合もある。
　基地局及び移動局の少なくとも一方は、送信装置、受信装置、無線通信装置などと呼ばれてもよい。なお、基地局及び移動局の少なくとも一方は、移動体（moving　object）に搭載されたデバイス、移動体自体などであってもよい。
　当該移動体は、移動可能な物体をいい、移動速度は任意であり、移動体が停止している場合も当然含む。当該移動体は、例えば、車両、輸送車両、自動車、自動二輪車、自転車、コネクテッドカー、ショベルカー、ブルドーザー、ホイールローダー、ダンプトラック、フォークリフト、列車、バス、リヤカー、人力車、船舶（ship　and　other　watercraft）、飛行機、ロケット、人工衛星、ドローン、マルチコプター、クアッドコプター、気球及びこれらに搭載される物を含み、またこれらに限られない。また、当該移動体は、運行指令に基づいて自律走行する移動体であってもよい。
　当該移動体は、乗り物（例えば、車、飛行機など）であってもよいし、無人で動く移動体（例えば、ドローン、自動運転車など）であってもよいし、ロボット（有人型又は無人型）であってもよい。なお、基地局及び移動局の少なくとも一方は、必ずしも通信動作時に移動しない装置も含む。例えば、基地局及び移動局の少なくとも一方は、センサなどのInternet　of　Things（ＩｏＴ）機器であってもよい。
　図２１は、一実施形態に係る車両の一例を示す図である。車両４０は、駆動部４１、操舵部４２、アクセルペダル４３、ブレーキペダル４４、シフトレバー４５、左右の前輪４６、左右の後輪４７、車軸４８、電子制御部４９、各種センサ（電流センサ５０、回転数センサ５１、空気圧センサ５２、車速センサ５３、加速度センサ５４、アクセルペダルセンサ５５、ブレーキペダルセンサ５６、シフトレバーセンサ５７、及び物体検知センサ５８を含む）、情報サービス部５９と通信モジュール６０を備える。
　駆動部４１は、例えば、エンジン、モータ、エンジンとモータのハイブリッドの少なくとも１つで構成される。操舵部４２は、少なくともステアリングホイール（ハンドルとも呼ぶ）を含み、ユーザによって操作されるステアリングホイールの操作に基づいて前輪４６及び後輪４７の少なくとも一方を操舵するように構成される。
　電子制御部４９は、マイクロプロセッサ６１、メモリ（ＲＯＭ、ＲＡＭ）６２、通信ポート（例えば、入出力（Input/Output（ＩＯ））ポート）６３で構成される。電子制御部４９には、車両に備えられた各種センサ５０－５８からの信号が入力される。電子制御部４９は、Electronic　Control　Unit（ＥＣＵ）と呼ばれてもよい。
　各種センサ５０－５８からの信号としては、モータの電流をセンシングする電流センサ５０からの電流信号、回転数センサ５１によって取得された前輪４６／後輪４７の回転数信号、空気圧センサ５２によって取得された前輪４６／後輪４７の空気圧信号、車速センサ５３によって取得された車速信号、加速度センサ５４によって取得された加速度信号、アクセルペダルセンサ５５によって取得されたアクセルペダル４３の踏み込み量信号、ブレーキペダルセンサ５６によって取得されたブレーキペダル４４の踏み込み量信号、シフトレバーセンサ５７によって取得されたシフトレバー４５の操作信号、物体検知センサ５８によって取得された障害物、車両、歩行者などを検出するための検出信号などがある。
　情報サービス部５９は、カーナビゲーションシステム、オーディオシステム、スピーカー、ディスプレイ、テレビ、ラジオ、といった、運転情報、交通情報、エンターテイメント情報などの各種情報を提供（出力）するための各種機器と、これらの機器を制御する１つ以上のＥＣＵとから構成される。情報サービス部５９は、外部装置から通信モジュール６０などを介して取得した情報を利用して、車両４０の乗員に各種情報／サービス（例えば、マルチメディア情報／マルチメディアサービス）を提供する。
　情報サービス部５９は、外部からの入力を受け付ける入力デバイス（例えば、キーボード、マウス、マイクロフォン、スイッチ、ボタン、センサ、タッチパネルなど）を含んでもよいし、外部への出力を実施する出力デバイス（例えば、ディスプレイ、スピーカー、ＬＥＤランプ、タッチパネルなど）を含んでもよい。
　運転支援システム部６４は、ミリ波レーダ、Light　Detection　and　Ranging（ＬｉＤＡＲ）、カメラ、測位ロケータ（例えば、Global　Navigation　Satellite　System（ＧＮＳＳ）など）、地図情報（例えば、高精細（High　Definition（ＨＤ））マップ、自動運転車（Autonomous　Vehicle（ＡＶ））マップなど）、ジャイロシステム（例えば、慣性計測装置（Inertial　Measurement　Unit（ＩＭＵ））、慣性航法装置（Inertial　Navigation　System（ＩＮＳ））など）、人工知能（Artificial　Intelligence（ＡＩ））チップ、ＡＩプロセッサといった、事故を未然に防止したりドライバの運転負荷を軽減したりするための機能を提供するための各種機器と、これらの機器を制御する１つ以上のＥＣＵとから構成される。また、運転支援システム部６４は、通信モジュール６０を介して各種情報を送受信し、運転支援機能又は自動運転機能を実現する。
　通信モジュール６０は、通信ポート６３を介して、マイクロプロセッサ６１及び車両４０の構成要素と通信することができる。例えば、通信モジュール６０は通信ポート６３を介して、車両４０に備えられた駆動部４１、操舵部４２、アクセルペダル４３、ブレーキペダル４４、シフトレバー４５、左右の前輪４６、左右の後輪４７、車軸４８、電子制御部４９内のマイクロプロセッサ６１及びメモリ（ＲＯＭ、ＲＡＭ）６２、各種センサ５０－５８との間でデータ（情報）を送受信する。
　通信モジュール６０は、電子制御部４９のマイクロプロセッサ６１によって制御可能であり、外部装置と通信を行うことが可能な通信デバイスである。例えば、外部装置との間で無線通信を介して各種情報の送受信を行う。通信モジュール６０は、電子制御部４９の内部と外部のどちらにあってもよい。外部装置は、例えば、上述の基地局１０、ユーザ端末２０などであってもよい。また、通信モジュール６０は、例えば、上述の基地局１０及びユーザ端末２０の少なくとも１つであってもよい（基地局１０及びユーザ端末２０の少なくとも１つとして機能してもよい）。
　通信モジュール６０は、電子制御部４９に入力された上述の各種センサ５０－５８からの信号、当該信号に基づいて得られる情報、及び情報サービス部５９を介して得られる外部（ユーザ）からの入力に基づく情報、の少なくとも１つを、無線通信を介して外部装置へ送信してもよい。電子制御部４９、各種センサ５０－５８、情報サービス部５９などは、入力を受け付ける入力部と呼ばれてもよい。例えば、通信モジュール６０によって送信されるＰＵＳＣＨは、上記入力に基づく情報を含んでもよい。
　通信モジュール６０は、外部装置から送信されてきた種々の情報（交通情報、信号情報、車間情報など）を受信し、車両に備えられた情報サービス部５９へ表示する。情報サービス部５９は、情報を出力する（例えば、通信モジュール６０によって受信されるＰＤＳＣＨ（又は当該ＰＤＳＣＨから復号されるデータ／情報）に基づいてディスプレイ、スピーカーなどの機器に情報を出力する）出力部と呼ばれてもよい。
　また、通信モジュール６０は、外部装置から受信した種々の情報をマイクロプロセッサ６１によって利用可能なメモリ６２へ記憶する。メモリ６２に記憶された情報に基づいて、マイクロプロセッサ６１が車両４０に備えられた駆動部４１、操舵部４２、アクセルペダル４３、ブレーキペダル４４、シフトレバー４５、左右の前輪４６、左右の後輪４７、車軸４８、各種センサ５０－５８などの制御を行ってもよい。
　また、本開示における基地局は、ユーザ端末で読み替えてもよい。例えば、基地局及びユーザ端末間の通信を、複数のユーザ端末間の通信（例えば、Device-to-Device（Ｄ２Ｄ）、Vehicle-to-Everything（Ｖ２Ｘ）などと呼ばれてもよい）に置き換えた構成について、本開示の各態様／実施形態を適用してもよい。この場合、上述の基地局１０が有する機能をユーザ端末２０が有する構成としてもよい。また、「上りリンク（uplink）」、「下りリンク（downlink）」などの文言は、端末間通信に対応する文言（例えば、「サイドリンク（sidelink）」）で読み替えられてもよい。例えば、上りリンクチャネル、下りリンクチャネルなどは、サイドリンクチャネルで読み替えられてもよい。
　同様に、本開示におけるユーザ端末は、基地局で読み替えてもよい。この場合、上述のユーザ端末２０が有する機能を基地局１０が有する構成としてもよい。
　本開示において、基地局によって行われるとした動作は、場合によってはその上位ノード（upper　node）によって行われることもある。基地局を有する１つ又は複数のネットワークノード（network　nodes）を含むネットワークにおいて、端末との通信のために行われる様々な動作は、基地局、基地局以外の１つ以上のネットワークノード（例えば、Mobility　Management　Entity（ＭＭＥ）、Serving-Gateway（Ｓ－ＧＷ）などが考えられるが、これらに限られない）又はこれらの組み合わせによって行われ得ることは明らかである。
　本開示において説明した各態様／実施形態は単独で用いてもよいし、組み合わせて用いてもよいし、実行に伴って切り替えて用いてもよい。また、本開示において説明した各態様／実施形態の処理手順、シーケンス、フローチャートなどは、矛盾の無い限り、順序を入れ替えてもよい。例えば、本開示において説明した方法については、例示的な順序を用いて様々なステップの要素を提示しており、提示した特定の順序に限定されない。
　本開示において説明した各態様／実施形態は、Long　Term　Evolution（ＬＴＥ）、LTE-Advanced（ＬＴＥ－Ａ）、LTE-Beyond（ＬＴＥ－Ｂ）、ＳＵＰＥＲ　３Ｇ、ＩＭＴ－Ａｄｖａｎｃｅｄ、4th　generation　mobile　communication　system（４Ｇ）、5th　generation　mobile　communication　system（５Ｇ）、6th　generation　mobile　communication　system（６Ｇ）、xth　generation　mobile　communication　system（ｘＧ（ｘは、例えば整数、小数））、Future　Radio　Access（ＦＲＡ）、Ｎｅｗ－Radio　Access　Technology（ＲＡＴ）、New　Radio（ＮＲ）、New　radio　access（ＮＸ）、Future　generation　radio　access（ＦＸ）、Global　System　for　Mobile　communications（ＧＳＭ（登録商標））、ＣＤＭＡ２０００、Ultra　Mobile　Broadband（ＵＭＢ）、ＩＥＥＥ　８０２．１１（Ｗｉ－Ｆｉ（登録商標））、ＩＥＥＥ　８０２．１６（ＷｉＭＡＸ（登録商標））、ＩＥＥＥ　８０２．２０、Ultra-WideBand（ＵＷＢ）、Ｂｌｕｅｔｏｏｔｈ（登録商標）、その他の適切な無線通信方法を利用するシステム、これらに基づいて拡張、修正、作成又は規定された次世代システムなどに適用されてもよい。また、複数のシステムが組み合わされて（例えば、ＬＴＥ又はＬＴＥ－Ａと、５Ｇとの組み合わせなど）適用されてもよい。
　本開示において使用する「に基づいて」という記載は、別段に明記されていない限り、「のみに基づいて」を意味しない。言い換えれば、「に基づいて」という記載は、「のみに基づいて」と「に少なくとも基づいて」の両方を意味する。
　本開示において使用する「第１の」、「第２の」などの呼称を使用した要素へのいかなる参照も、それらの要素の量又は順序を全般的に限定しない。これらの呼称は、２つ以上の要素間を区別する便利な方法として本開示において使用され得る。したがって、第１及び第２の要素の参照は、２つの要素のみが採用され得ること又は何らかの形で第１の要素が第２の要素に先行しなければならないことを意味しない。
　本開示において使用する「判断（決定）（determining）」という用語は、多種多様な動作を包含する場合がある。例えば、「判断（決定）」は、判定（judging）、計算（calculating）、算出（computing）、処理（processing）、導出（deriving）、調査（investigating）、探索（looking　up、search、inquiry）（例えば、テーブル、データベース又は別のデータ構造での探索）、確認（ascertaining）などを「判断（決定）」することであるとみなされてもよい。
　また、「判断（決定）」は、受信（receiving）（例えば、情報を受信すること）、送信（transmitting）（例えば、情報を送信すること）、入力（input）、出力（output）、アクセス（accessing）（例えば、メモリ中のデータにアクセスすること）などを「判断（決定）」することであるとみなされてもよい。
　また、「判断（決定）」は、解決（resolving）、選択（selecting）、選定（choosing）、確立（establishing）、比較（comparing）などを「判断（決定）」することであるとみなされてもよい。つまり、「判断（決定）」は、何らかの動作を「判断（決定）」することであるとみなされてもよい。本開示において、「判断（決定）」は、上述した動作と互いに読み替えられてもよい。
　また、本開示において、「判断（決定）（determine/determining）」は、「想定する（assume/assuming）」、「期待する（expect/expecting）」、「みなす（consider/considering）」などと互いに読み替えられてもよい。なお、本開示において、「...することを想定しない」は、「...しないことを想定する」と互いに読み替えられてもよい。
　本開示において、「期待する（expect）」は、「期待される（be　expected）」と互いに読み替えられてもよい。例えば、「...を期待する（expect(s)　...）」（”...”は、例えばthat節、to不定詞などで表現されてもよい）は、「...を期待される（be　expected　...）」と互いに読み替えられてもよい。「...を期待しない（does　not　expect　...）」は、「...を期待されない（be　not　expected　...）」と互いに読み替えられてもよい。また、「装置Ａは...を期待されない（An　apparatus　A　is　not　expected　...）」は、「装置Ａ以外の装置Ｂが、当該装置Ａについて...を期待しない」と互いに読み替えられてもよい（例えば、装置ＡがＵＥである場合、装置Ｂは基地局であってもよい）。
　本開示に記載の「最大送信電力」は送信電力の最大値を意味してもよいし、公称最大送信電力（the　nominal　UE　maximum　transmit　power）を意味してもよいし、定格最大送信電力（the　rated　UE　maximum　transmit　power）を意味してもよい。
　本開示において使用する「接続された（connected）」、「結合された（coupled）」という用語、又はこれらのあらゆる変形は、２又はそれ以上の要素間の直接的又は間接的なあらゆる接続又は結合を意味し、互いに「接続」又は「結合」された２つの要素間に１又はそれ以上の中間要素が存在することを含むことができる。要素間の結合又は接続は、物理的であっても、論理的であっても、あるいはこれらの組み合わせであってもよい。例えば、「接続」は「アクセス」で読み替えられてもよい。
　本開示において、２つの要素が接続される場合、１つ以上の電線、ケーブル、プリント電気接続などを用いて、並びにいくつかの非限定的かつ非包括的な例として、無線周波数領域、マイクロ波領域、光（可視及び不可視の両方）領域の波長を有する電磁エネルギーなどを用いて、互いに「接続」又は「結合」されると考えることができる。
　本開示において、「ＡとＢが異なる」という用語は、「ＡとＢが互いに異なる」ことを意味してもよい。なお、当該用語は、「ＡとＢがそれぞれＣと異なる」ことを意味してもよい。「離れる」、「結合される」などの用語も、「異なる」と同様に解釈されてもよい。
　本開示において、「含む（include）」、「含んでいる（including）」及びこれらの変形が使用されている場合、これらの用語は、用語「備える（comprising）」と同様に、包括的であることが意図される。さらに、本開示において使用されている用語「又は（or）」は、排他的論理和ではないことが意図される。
　本開示において、例えば、英語でのa,　an及びtheのように、翻訳によって冠詞が追加された場合、本開示は、これらの冠詞の後に続く名詞が複数形であることを含んでもよい。
　本開示において、「以下」、「未満」、「以上」、「より多い」、「と等しい」などは、互いに読み替えられてもよい。また、本開示において、「良い」、「悪い」、「大きい」、「小さい」、「高い」、「低い」、「早い」、「遅い」、「広い」、「狭い」、などを意味する文言は、原級、比較級及び最上級に限らず互いに読み替えられてもよい。また、本開示において、「良い」、「悪い」、「大きい」、「小さい」、「高い」、「低い」、「早い」、「遅い」、「広い」、「狭い」などを意味する文言は、「ｉ番目に」（ｉは任意の整数）を付けた表現として、原級、比較級及び最上級に限らず互いに読み替えられてもよい（例えば、「最高」は「ｉ番目に最高」と互いに読み替えられてもよい）。
　本開示において、「の（of）」、「のための（for）」、「に関する（regarding）」、「に関係する（related　to）」、「に関連付けられる（associated　with）」などは、互いに読み替えられてもよい。
　本開示において、「Ａのとき（場合）、Ｂ（when　A,　B）」、「（もし）Ａならば、Ｂ（if　A,　（then）　B）」、「Ａの際にＢ（B　upon　A）」、「Ａに応じてＢ（B　in　response　to　A）」、「Ａに基づいてＢ（B　based　on　A）」、「Ａの間Ｂ（B　during/while　A）」、「Ａの前にＢ（B　before　A）」、「Ａにおいて（Ａと同時に）Ｂ（B　at（　the　same　time　as）/on　A）」、「Ａの後にＢ（B　after　A）」、「Ａ以来Ｂ（B　since　A）」、「ＡまでＢ（B　until　A）」などは、互いに読み替えられてもよい。なお、ここでのＡ、Ｂなどは、文脈に応じて、名詞、動名詞、通常の文章など適宜適当な表現に置き換えられてもよい。なお、ＡとＢの時間差は、ほぼ０（直後又は直前）であってもよい。また、Ａが生じる時間には、時間オフセットが適用されてもよい。例えば、「Ａ」は「Ａが生じる時間オフセット前／後」と互いに読み替えられてもよい。当該時間オフセット（例えば、１つ以上のシンボル／スロット）は、予め規定されてもよいし、通知される情報に基づいてＵＥによって特定されてもよい。
　本開示において、タイミング、時刻、時間、時間インスタンス、任意の時間単位（例えば、スロット、サブスロット、シンボル、サブフレーム）、期間（period）、機会（occasion）、リソースなどは、互いに読み替えられてもよい。
　以上、本開示に係る発明について詳細に説明したが、当業者にとっては、本開示に係る発明が本開示中に説明した実施形態に限定されないということは明らかである。本開示の記載は、例示説明を目的とし、本開示に係る発明に対して何ら制限的な意味をもたらさない。

Claims (6)

  1. 　複数の信号に適用可能なTransmission　Configuration　Indication（ＴＣＩ）状態に関する設定と、絶対電力で示される前記ＴＣＩ状態に関連付く第１物理上りリンク制御チャネル（ＰＵＣＣＨ）送信電力パラメータと、を受信する受信部と、
    　前記第１ＰＵＣＣＨ送信電力パラメータに基づいて、ＰＵＣＣＨの送信電力制御を行う制御部と、を有する端末。
  2. 　前記第１ＰＵＣＣＨ送信電力パラメータは、差分電力で示される前記ＴＣＩ状態に関連付く第２ＰＵＣＣＨ送信電力パラメータの範囲より広い範囲で示される、請求項１に記載の端末。
  3. 　前記受信部は、さらに、差分電力で示される前記ＴＣＩ状態に関連付く第２ＰＵＣＣＨ送信電力パラメータを受信し、
    　前記制御部は、前記第１ＰＵＣＣＨ送信電力パラメータ及び前記第２ＰＵＣＣＨ送信電力パラメータのいずれかを用いて前記ＰＵＣＣＨの送信電力制御を行う、請求項１に記載の端末。
  4. 　前記第１ＰＵＣＣＨ送信電力パラメータは、差分電力で示される前記ＴＣＩ状態に関連付く第２ＰＵＣＣＨ送信電力パラメータと、他のパラメータと、の組み合わせから構成される、請求項１に記載の端末。
  5. 　複数の信号に適用可能なTransmission　Configuration　Indication（ＴＣＩ）状態に関する設定と、絶対電力で示される前記ＴＣＩ状態に関連付く第１物理上りリンク制御チャネル（ＰＵＣＣＨ）送信電力パラメータと、を受信するステップと、
    　前記第１ＰＵＣＣＨ送信電力パラメータに基づいて、ＰＵＣＣＨの送信電力制御を行うステップと、を有する端末の無線通信方法。
  6. 　複数の信号に適用可能なTransmission　Configuration　Indication（ＴＣＩ）状態に関する設定と、絶対電力で示される前記ＴＣＩ状態に関連付く第１物理上りリンク制御チャネル（ＰＵＣＣＨ）送信電力パラメータと、を送信する送信部と、
    　前記第１ＰＵＣＣＨ送信電力パラメータを用いて、ＰＵＣＣＨの送信電力制御を指示する制御部と、を有する基地局。
PCT/JP2023/014443 2023-04-07 2023-04-07 端末、無線通信方法及び基地局 Ceased WO2024209693A1 (ja)

Priority Applications (2)

Application Number Priority Date Filing Date Title
JP2025512383A JPWO2024209693A5 (ja) 2023-04-07 端末、無線通信方法、基地局及びシステム
PCT/JP2023/014443 WO2024209693A1 (ja) 2023-04-07 2023-04-07 端末、無線通信方法及び基地局

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
PCT/JP2023/014443 WO2024209693A1 (ja) 2023-04-07 2023-04-07 端末、無線通信方法及び基地局

Publications (1)

Publication Number Publication Date
WO2024209693A1 true WO2024209693A1 (ja) 2024-10-10

Family

ID=92971595

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2023/014443 Ceased WO2024209693A1 (ja) 2023-04-07 2023-04-07 端末、無線通信方法及び基地局

Country Status (1)

Country Link
WO (1) WO2024209693A1 (ja)

Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20200022087A1 (en) * 2017-03-24 2020-01-16 Huawei Technologies Co., Ltd. Power control method, terminal, and network device

Patent Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20200022087A1 (en) * 2017-03-24 2020-01-16 Huawei Technologies Co., Ltd. Power control method, terminal, and network device

Non-Patent Citations (3)

* Cited by examiner, † Cited by third party
Title
MINGJU LI, XIAOMI: "Unified TCI framework extension for multi-TRP", 3GPP DRAFT; R1-2211334; TYPE DISCUSSION; NR_MIMO_EVO_DL_UL-CORE, 3RD GENERATION PARTNERSHIP PROJECT (3GPP), MOBILE COMPETENCE CENTRE ; 650, ROUTE DES LUCIOLES ; F-06921 SOPHIA-ANTIPOLIS CEDEX ; FRANCE, vol. RAN WG1, no. Toulouse, FR; 20221114 - 20221118, 7 November 2022 (2022-11-07), Mobile Competence Centre ; 650, route des Lucioles ; F-06921 Sophia-Antipolis Cedex ; France, XP052221898 *
MINGJU LI, XIAOMI: "Unified TCI framework extension for multi-TRP", 3GPP DRAFT; R1-2300545; TYPE DISCUSSION; NR_MIMO_EVO_DL_UL-CORE, 3RD GENERATION PARTNERSHIP PROJECT (3GPP), MOBILE COMPETENCE CENTRE ; 650, ROUTE DES LUCIOLES ; F-06921 SOPHIA-ANTIPOLIS CEDEX ; FRANCE, vol. RAN WG1, no. Athens, GR; 20230227 - 20230303, 17 February 2023 (2023-02-17), Mobile Competence Centre ; 650, route des Lucioles ; F-06921 Sophia-Antipolis Cedex ; France, XP052247691 *
PATRICK MERIAS, MODERATOR (ZTE): "Moderator Summary #1 for Maintenance on Rel-17 Multi-Beam", 3GPP DRAFT; R1-2212717; TYPE DISCUSSION; NR_FEMIMO-CORE, 3RD GENERATION PARTNERSHIP PROJECT (3GPP), MOBILE COMPETENCE CENTRE ; 650, ROUTE DES LUCIOLES ; F-06921 SOPHIA-ANTIPOLIS CEDEX ; FRANCE, vol. RAN WG1, no. Toulouse, FR; 20221114 - 20221118, 15 November 2022 (2022-11-15), Mobile Competence Centre ; 650, route des Lucioles ; F-06921 Sophia-Antipolis Cedex ; France, XP052223264 *

Also Published As

Publication number Publication date
JPWO2024209693A1 (ja) 2024-10-10

Similar Documents

Publication Publication Date Title
JP7791202B2 (ja) 端末、無線通信方法及びシステム
JP7791201B2 (ja) 端末、無線通信方法、基地局及びシステム
JP7803977B2 (ja) 端末、無線通信方法、基地局及びシステム
WO2024209693A1 (ja) 端末、無線通信方法及び基地局
WO2024209692A1 (ja) 端末、無線通信方法及び基地局
WO2024225241A1 (ja) 端末、無線通信方法及び基地局
WO2024209694A1 (ja) 端末、無線通信方法及び基地局
WO2024171381A1 (ja) 端末、無線通信方法及び基地局
WO2025210832A1 (ja) 端末、無線通信方法及び基地局
WO2025210834A1 (ja) 端末、無線通信方法及び基地局
WO2026042470A1 (ja) 端末、無線通信方法及び基地局
WO2025052669A1 (ja) 端末、無線通信方法及び基地局
WO2025210833A1 (ja) 端末、無線通信方法及び基地局
WO2025115221A1 (ja) 端末、無線通信方法及び基地局
WO2025052668A1 (ja) 端末、無線通信方法及び基地局
WO2024236666A1 (ja) 端末、無線通信方法及び基地局
WO2025234016A1 (ja) 端末、無線通信方法及び基地局
WO2026013899A1 (ja) 端末、無線通信方法及び基地局
WO2026013900A1 (ja) 端末、無線通信方法及び基地局
WO2024236667A1 (ja) 端末、無線通信方法及び基地局
WO2025169357A1 (ja) 端末、無線通信方法及び基地局
WO2025169356A1 (ja) 端末、無線通信方法及び基地局
WO2025182697A1 (ja) 端末、無線通信方法及び基地局
WO2025182696A1 (ja) 端末、無線通信方法及び基地局
WO2025069336A1 (ja) 端末、無線通信方法及び基地局

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 23932103

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2025512383

Country of ref document: JP

Kind code of ref document: A

WWE Wipo information: entry into national phase

Ref document number: 2025512383

Country of ref document: JP

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 23932103

Country of ref document: EP

Kind code of ref document: A1
