  • This disclosure relates to terminals, wireless communication methods, and base stations in next-generation mobile communication systems.
  • LTE Long Term Evolution
  • UMTS Universal Mobile Telecommunications System
  • Non-Patent Document 1 LTE-Advanced (3GPP Rel. 10-14) was specified for the purpose of achieving higher capacity and greater sophistication over LTE (Third Generation Partnership Project (3GPP (registered trademark)) Release (Rel.) 8, 9).
  • LTE 5th generation mobile communication system
  • 5G+ 5th generation mobile communication system
  • 6G 6th generation mobile communication system
  • NR New Radio
  • E-UTRA Evolved Universal Terrestrial Radio Access
  • E-UTRAN Evolved Universal Terrestrial Radio Access Network
  • a UE can use one of the multiple panels (or multiple beams) for uplink (UL) transmission.
  • UL uplink
  • multiple panels e.g., simultaneous multi-panel UL transmission (SiMPUL/sTxMP)
  • TRPs transmission/reception points
  • the UE When multi-panel simultaneous UL transmission is supported, the UE transmits UL from two panels simultaneously, but the reporting/calculation of PHR in this case is not clear. For example, the events/conditions that trigger PHR are not clear. This may result in improper transmission control and reduced communication throughput.
  • one of the objectives of this disclosure is to provide a terminal, a wireless communication method, and a base station that can appropriately control transmission power.
  • a terminal is characterized in that it has a transmission unit that transmits a Medium Access Control Element (MAC CE) including a power headroom (PHR) for each serving cell or each panel when simultaneous uplink (UL) transmission from multiple panels is supported, and a control unit that controls the transmission of the MAC CE based on specific conditions.
  • MAC CE Medium Access Control Element
  • PHR power headroom
  • transmission power control can be performed appropriately.
  • FIGS. 1A-1C are diagrams illustrating an example of PUSCH transmission using multiple panels.
  • 2A and 2B are diagrams illustrating an example of PUCCH transmission using multiple panels.
  • 3 is a diagram showing an example of a single-entry PHR MAC CE in Rel. 16 NR.
  • 4 is a diagram showing an example of a multiple entry PHR MAC CE in Rel. 16 NR.
  • FIG. 5 is a diagram showing an outline of PHR transmission.
  • 6A-6D show an example of a MAC CE for PHR relating to the second embodiment.
  • FIG. 7 is a diagram illustrating an example of a schematic configuration of a wireless communication system according to an embodiment.
  • FIG. 8 is a diagram illustrating an example of the configuration of a base station according to an embodiment.
  • FIG. 9 is a diagram illustrating an example of the configuration of a user terminal according to an embodiment.
  • FIG. 10 is a diagram illustrating an example of the hardware configuration of a base station and a user terminal according to an embodiment.
  • FIG. 11 is a diagram illustrating an example of a vehicle according to an embodiment.
  • Multi-panel transmission In Rel. 15 and Rel. 16 UEs, only one beam and panel is used for UL transmission at a time ( Figure 1A). In Rel. 17, simultaneous multi-beam and multi-panel UL transmissions are considered for one or more Transmission/Reception Points (TRPs) to improve UL throughput and reliability.
  • TRPs Transmission/Reception Points
  • reception by one TRP with multiple panels (Fig. 1B) or reception by two TRPs with ideal backhaul (Fig. 1C) is considered.
  • a single PDCCH for scheduling multiple PUSCHs (e.g. simultaneous transmission of PUSCH#1 and PUSCH#2) is considered.
  • Panel-specific transmission is considered to be supported and a panel ID is introduced.
  • the base station may configure or indicate panel-specific transmissions for UL transmissions using a UL Transmission Configuration Indication (TCI) or a Panel ID.
  • TCI Transmission Configuration Indication
  • the UL TCI (UL TCI state) may be based on signaling similar to the DL beam indication supported in Rel. 15.
  • the Panel ID may be implicitly or explicitly applied to the transmission of at least one of the target RS resource or target RS resource set, PUCCH, SRS, and PRACH. If the Panel ID is explicitly signaled, the Panel ID may be configured in at least one of the target RS, target channel, and reference RS (e.g., DL RS resource configuration or spatial relationship information).
  • the UE may transmit multiple physical uplink control channels (PUCCHs).
  • PUCCHs physical uplink control channels
  • the following schemes 1 and 2 are being considered as transmission methods for simultaneous UL transmission using multiple panels for PUCCHs.
  • One PUCCH resource is transmitted simultaneously with two panels/spatial relationships: one PUCCH resource is associated with two panels/beams (see FIG. 2B), each of which is transmitted towards a respective TRP.
  • the number of panels may be three or more. In other words, the number of panels, which is two, may be interpreted as three or more.
  • Scheme 2 may also be applied to repetition of PUCCH transmission in a single frequency network (SFN).
  • SFN single frequency network
  • the UE may transmit multiple physical uplink shared channels (PUSCHs).
  • PUSCHs physical uplink shared channels
  • the following schemes 3-5 are being considered as transmission methods for simultaneous UL transmission using multiple panels for PUSCHs.
  • Scheme 3 Single DCI (S-DCI) based Space Division Multiplexing (SDM) scheme: In this scheme, different layers/DMRS ports of one PUSCH are precoded separately and transmitted simultaneously from different UE beams/panels. In this scheme, it is necessary to consider whether to support two CWs (codewords) and whether to transmit simultaneously from two different UE beams/panels.
  • S-DCI Spa Division Multiplexing
  • Scheme 4 S-DCI based SFN method: In this scheme, the same layer/DMRS port of one PUSCH is transmitted simultaneously from two different UE beams/panels.
  • Scheme 5 Simultaneous PUSCH transmission method of M-DCI: In this manner, two independent PUSCHs associated with different TRPs are transmitted simultaneously within the same active BWP.
  • the total number of layers of the two PUSCHs may be up to 4 layers.
  • the number of layers of each of these two PUSCHs may be specified by the specification, and may be, for example, 1-3 layers, or up to 2 layers.
  • UL TCI state In Rel. 16 NR, the use of the UL TCI state as a UL beam indication method is under consideration.
  • the notification of the UL TCI state is similar to the notification of the DL beam (DL TCI state) of the UE. Note that the DL TCI state may be read as the TCI state for the PDCCH/PDSCH, and vice versa.
  • the channel/signal (which may be called the target channel/RS) for which the UL TCI state is set (specified) may be, for example, at least one of the following: PUSCH (DMRS of PUSCH), PUCCH (DMRS of PUCCH), random access channel (Physical Random Access Channel (PRACH)), SRS, etc.
  • PUSCH DMRS of PUSCH
  • PUCCH DMRS of PUCCH
  • PRACH Physical Random Access Channel
  • SRS Physical Random Access Channel
  • the RS (source RS) that has a QCL relationship with the channel/signal may be, for example, a DL RS (e.g., SSB, CSI-RS, TRS, etc.) or a UL RS (e.g., SRS, SRS for beam management, etc.).
  • a DL RS e.g., SSB, CSI-RS, TRS, etc.
  • a UL RS e.g., SRS, SRS for beam management, etc.
  • an RS that has a QCL relationship with the channel/signal may be associated with a panel ID for receiving or transmitting the RS.
  • the association may be explicitly set (or specified) by higher layer signaling (e.g., RRC signaling, MAC CE, etc.) or may be implicitly determined.
  • the correspondence between the RS and the panel ID may be set by being included in the UL TCI status information, or may be set by being included in at least one of the resource setting information, spatial relationship information, etc., of the RS.
  • the QCL type indicated by the UL TCI state may be an existing QCL type A-D or another QCL type, and may include a predefined spatial relationship, associated antenna ports (port index), etc.
  • the UE may perform the UL transmission using the panel corresponding to the Panel ID.
  • the Panel ID may be associated with a UL TCI state, and when a UL TCI state is assigned (or activated) for a given UL channel/signal, the UE may identify the panel to use for the UL channel/signal transmission according to the Panel ID associated with that UL TCI state.
  • Transmission Power Control ⁇ Transmission power control for PUSCH>
  • the transmission power of the PUSH is controlled based on the TPC command (also called a value, an increase/decrease value, a correction value, etc.) indicated by the value of a specific field (also called a TPC command field, etc.) in the DCI.
  • TPC command also called a value, an increase/decrease value, a correction value, etc.
  • a specific field also called a TPC command field, etc.
  • the transmission power of the PUSCH in a PUSCH transmission occasion (also referred to as a transmission period, etc.) i (P PUSCH,b,f,c (i,j,q d ,l)) may be expressed by the following equation (1).
  • the power control adjustment state may be set to have multiple states (e.g., two states) or a single state by higher layer parameters. Also, when multiple power control adjustment states are set, one of the multiple power control adjustment states may be identified by an index l (e.g., l ⁇ 0, 1 ⁇ ).
  • the power control adjustment state may be called a PUSCH power control adjustment state, a first or second state, etc.
  • a PUSCH transmission opportunity i is a predetermined period during which a PUSCH is transmitted, and may be composed of, for example, one or more symbols, one or more slots, etc.
  • P CMAX,f,c (i) is, for example, the transmission power of a user terminal set for carrier f of serving cell c at transmission opportunity i (also referred to as maximum transmission power, UE maximum output power, etc.)
  • P O_PUSCH,b,f,c (j) is, for example, a parameter related to a target received power set for active UL BWP b of carrier f of serving cell c in parameter set setting j (for example, a parameter related to a transmission power offset, also referred to as a transmission power offset P0, target received power parameter, etc.).
  • M PUSCH RB,b,f,c (i) is, for example, the number of resource blocks (bandwidth) allocated to PUSCH for transmission opportunity i in active UL BWP b of serving cell c and carrier f with subcarrier spacing ⁇ , and ⁇ b,f,c (j) is a value provided by higher layer parameters (e.g., also referred to as msg3-Alpha, p0-PUSCH-Alpha, fractional factor, etc.).
  • higher layer parameters e.g., also referred to as msg3-Alpha, p0-PUSCH-Alpha, fractional factor, etc.
  • PL b,f,c (q d ) is, for example, the path loss (path loss compensation) calculated in the user terminal using the index q d of the reference signal for the downlink BWP (path loss reference RS, DL RS for path loss measurement, PUSCH-PathlossReferenceRS) associated with the active UL BWP b of carrier f of the serving cell c.
  • path loss reference RS path loss reference RS
  • DL RS for path loss measurement PUSCH-PathlossReferenceRS
  • ⁇ TF,b,f,c (i) is the transmission power adjustment component (offset, transmission format compensation) for UL BWP b of carrier f of serving cell c.
  • f b,f,c (i,l) is the TPC command-based value (e.g., power control adjustment state, accumulated value of TPC commands, closed loop value) of said power control adjustment state index l of active UL BWP of carrier f of serving cell c and transmission opportunity i, where l may be referred to as the closed loop index.
  • the UE may calculate PL b,f,c (q d ) using RS resources from the SSB used to obtain the Master Information Block (MIB).
  • MIB Master Information Block
  • the set of RS resource indices may include one or both of a set of SS/PBCH block indices and a set of CSI-RS resource indices.
  • the UE may identify an RS resource index qd in the set of RS resource indices.
  • the UE may use the same RS resource index qd as for the corresponding PRACH transmission.
  • RAR Random Access Response
  • the UE may obtain a mapping between a set of values for the SRI field in DCI format 0_1 and a set of ID values of the pathloss reference RS from higher layer signaling (e.g., sri-PUSCH-PowerControl-Id in SRI-PUSCH-PowerControl).
  • the UE may determine the RS resource index qd from the ID of the pathloss reference RS mapped to the SRI field value in DCI format 0_1 that schedules the PUSCH.
  • the UE may use the same RS resource index q d for the PUCCH transmission in that PUCCH resource.
  • the UE may use an RS resource index qd with a pathloss reference RS ID of zero.
  • the RS resource index qd may be provided to the UE by a path loss reference index (e.g., pathlossReferenceIndex) in the specified parameter.
  • a configuration grant configuration e.g., ConfiguredGrantConfig
  • the RS resource index qd may be provided to the UE by a path loss reference index (e.g., pathlossReferenceIndex) in the specified parameter.
  • the UE may determine the RS resource index qd from the value of the ID of the pathloss reference RS mapped to the SRI field in the DCI format that activates the PUSCH transmission. If the DCI format does not include the SRI field, the UE may determine the RS resource index qd with a pathloss reference RS ID of zero.
  • the transmission power of the PUCCH is controlled based on the TPC command (also called a value, an increase/decrease value, a correction value, an instruction value, etc.) indicated by the value of a specified field (also called a TPC command field, a first field, etc.) in the DCI.
  • TPC command also called a value, an increase/decrease value, a correction value, an instruction value, etc.
  • a specified field also called a TPC command field, a first field, etc.
  • the transmission power of a PUCCH in a PUCCH transmission occasion (also referred to as a transmission period, etc.) i for an active UL BWP b of a carrier f of a serving cell c (P PUCCH,b,f,c (i,q u ,q d ,l)) may be expressed by the following equation (2).
  • the power control adjustment state may be referred to as the PUCCH power control adjustment state, the first or second state, etc.
  • PUCCH transmission opportunity i is a predetermined period during which PUCCH is transmitted, and may be composed of, for example, one or more symbols, one or more slots, etc.
  • P CMAX,f,c (i) is, for example, the transmission power of a user terminal set for carrier f of serving cell c at transmission opportunity i (also referred to as maximum transmission power, UE maximum output power, etc.)
  • P O_PUCCH,b,f,c (q u ) is, for example, a parameter related to a target received power set for active UL BWP b of carrier f of serving cell c at transmission opportunity i (for example, a parameter related to a transmission power offset, also referred to as a transmission power offset P0 or a target received power parameter, etc.).
  • M PUCCH RB,b,f,c (i) is, for example, the number of resource blocks (bandwidth) allocated to PUCCH for transmission opportunity i in active UL BWP b of carrier f of serving cell c and subcarrier spacing ⁇ .

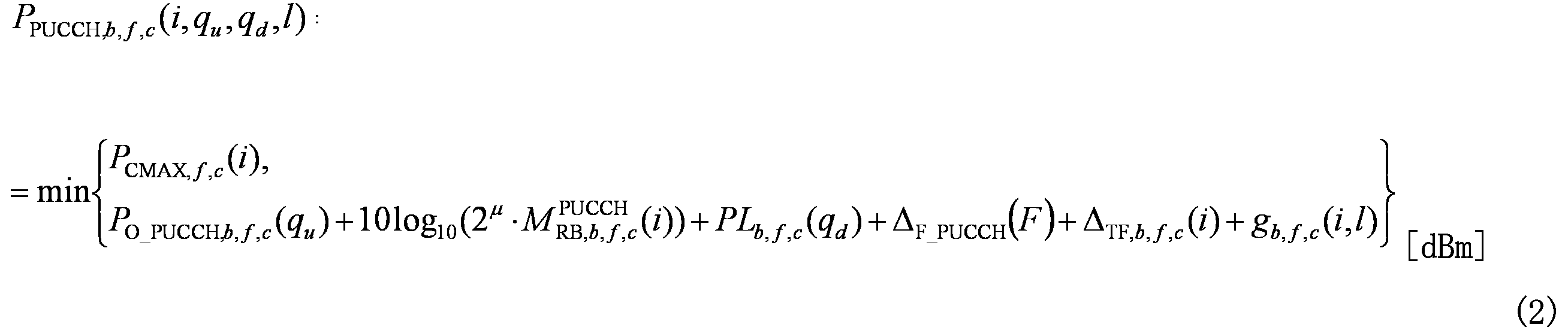

  • PL b,f,c (q d ) is, for example, the path loss calculated in the user terminal using index q d of the reference signal for the downlink BWP (pathloss reference RS, DL RS for pathloss measurement, PUCCH-PathlossReferenceRS) associated with active UL BWP b of carrier f of serving cell c.
  • ⁇ F — PUCCH (F) is a higher layer parameter given per PUCCH format.
  • ⁇ TF,b,f,c (i) is a transmission power adjustment component (offset) for UL BWP b of carrier f of serving cell c.
  • g b,f,c (i,l) is the TPC command based value (e.g., power control adjustment state, accumulated value of TPC commands, value due to closed loop, PUCCH power adjustment state) of said power control adjustment state index l of active UL BWP of carrier f of serving cell c and transmission opportunity i.
  • TPC command based value e.g., power control adjustment state, accumulated value of TPC commands, value due to closed loop, PUCCH power adjustment state
  • l ⁇ 0, 1 ⁇ . If the UE is not provided with information indicating the use of two PUCCH power control adjustment states or spatial relationship information for PUCCH, l may be 0.
  • the UE may obtain a mapping between the PUCCH spatial relation information ID (pucch-SpatialRelationInfoId) value and the closed loop index (closedLoopIndex, power adjustment state index l) by an index provided by the P0 ID for PUCCH (p0-PUCCH-Id in p0-Set in PUCCH-PowerControl in PUCCH-Config). If the UE receives an activation command containing a value of PUCCH spatial relation information ID, the UE may determine the value of the closed loop index that provides the value of l through a link to the corresponding P0 ID for PUCCH.
  • PUCCH spatial relation information ID pump-SpatialRelationInfoId
  • the UE may determine the value of l from the value of qu based on the PUCCH spatial relationship information associated with the P0 ID for PUCCH corresponding to qu and the closed-loop index value corresponding to l.
  • Qu may be a P0 ID for PUCCH (p0-PUCCH-Id) indicating P0 for PUCCH (P0-PUCCH) in a P0 set for PUCCH (p0-Set).
  • the transmission power of a Sounding Reference Signal (SRS) in a transmission occasion (also referred to as a transmission period) i for an active UL BWP b of a carrier f of a serving cell c (P SRS,b,f,c (i,q s ,l)) may be expressed by the following equation (3).
  • SRS Sounding Reference Signal
  • the power control adjustment state may be referred to as the SRS power control adjustment state, a value based on the TPC command, an accumulated value of the TPC command, a value by a closed loop, a first or second state, etc. l may be referred to as a closed loop index.
  • an SRS transmission opportunity i is a predetermined period during which an SRS is transmitted, and may be composed of, for example, one or more symbols, one or more slots, etc.
  • P CMAX,f,c (i) is, for example, the UE maximum output power for carrier f of serving cell c at SRS transmission opportunity i
  • P O_SRS,b,f,c (q s ) is a parameter related to the target received power provided by p0 for the active UL BWP b of carrier f of serving cell c and the SRS resource set q s (provided by SRS-ResourceSet and SRS-ResourceSetId) (e.g., a parameter related to a transmit power offset, also referred to as a transmit power offset P0 or a target received power parameter, etc.).
  • M SRS,b,f,c (i) is the SRS bandwidth in number of resource blocks for SRS transmission opportunity i on active UL BWP b of carrier f of serving cell c and subcarrier spacing ⁇ .
  • ⁇ SRS,b,f,c (q s ) is given by ⁇ (eg, alpha) for the active UL BWP b of serving cell c and carrier f with subcarrier spacing ⁇ , and the SRS resource set q s .
  • PL b,f,c (q d ) is the DL pathloss estimate [dB] calculated by the UE for the active DL BWP of serving cell c and SRS resource set q s using RS resource index q d , which is the pathloss reference RS (DL RS for pathloss measurement, e.g., provided by pathlossReferenceRS) associated with SRS resource set q s and is an SS/PBCH block index (e.g., ssb-Index) or a CSI-RS resource index (e.g., csi-RS-Index).
  • DL RS for pathloss measurement e.g., provided by pathlossReferenceRS
  • SS/PBCH block index e.g., ssb-Index
  • CSI-RS resource index e.g., csi-RS-Index
  • h b,f,c (i,l) is the SRS power control adjustment state for the active UL BWP of carrier f of serving cell c and SRS transmission opportunity i. If the SRS power control adjustment state configuration (e.g., srs-PowerControlAdjustmentStates) indicates the same power control adjustment state for SRS and PUSCH transmissions, then h b,f,c (i,l) is the same as the current PUSCH power control adjustment state f b,f,c (i,l).
  • SRS power control adjustment state configuration e.g., srs-PowerControlAdjustmentStates
  • a transmission opportunity i for PUSCH, PUCCH, and SRS may be defined by a slot index n s,f ⁇ within a frame of system frame number SFN, the first symbol S in the slot, and the number of consecutive symbols L.
  • the transmission opportunity for PUSCH may be a nominal repetition.
  • MPE Maximum Permitted Exposure
  • FCC Federal Communication Commission
  • P-MPR/PMPR power-management maximum power reduction
  • CA non-carrier aggregation
  • EIRP max be the maximum value of the corresponding measured peak Effective Isotropic Radiated Power (EIRP).
  • P-MPR f,c be a value indicating the reduction in the maximum output power allowed for carrier f of serving cell c.
  • P-MPR f,c is introduced into the equation for the configured UE maximum output power P CMAX,f,c for carrier f of serving cell c.
  • the corresponding total radiated power P TMAX,f,c is such that P TMAX,f,c ⁇ TRP max .
  • the UE maximum output power P CMAX,f,c is set such that the corresponding P UMAX,f,c satisfies equation (5) below.
  • the total radiated power P TMAX is bounded such that P TMAX ⁇ TRP max .

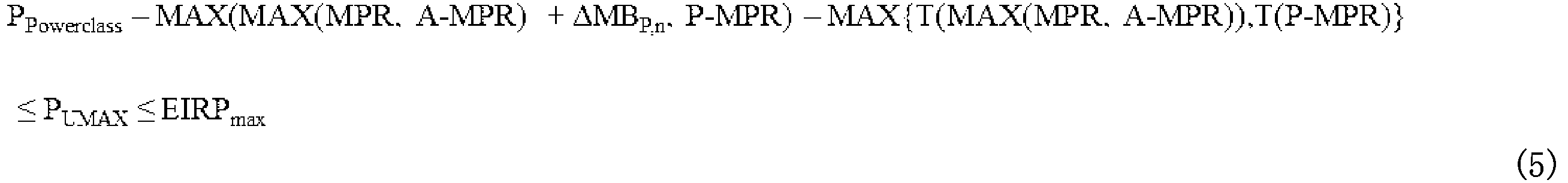

  • the UE may set its maximum output power as P CMAX such that the measured peak EIRP (P UMAX ) is within the lower and upper limits and the measured total radiated power P TMAX satisfies P TMAX ⁇ TRP ma .
  • Multi-TRP In NR, one or more transmission/reception points (TRPs) (multi-TRPs (M-TRPs)) are considered to perform DL transmission to a UE using one or more panels (multi-panels). It is also considered that a UE performs UL transmission to one or more TRPs.
  • TRPs transmission/reception points
  • M-TRPs multi-TRPs
  • a UE performs UL transmission to one or more TRPs.
  • the UE may determine a precoder for PUSCH transmission based on the SRI, a Transmitted Rank Indicator (TRI), and the TPMI.
  • the UE may determine a precoder for PUSCH transmission based on the SRI.
  • the SRI may be specified to the UE by the DCI or may be provided by higher layer parameters.
  • Option 1 A field indicating multiple (e.g., two) SRI/TPMIs is used to indicate SRI/TPMI (values) for multiple (e.g., two) TRPs; - Option 2: A field indicating one SRI/TPMI is indicated, and a code point corresponding to multiple (e.g., two) SRI/TPMI values is set in the field indicating the SRI/TPMI.
  • each code point of multiple SRI/TPMI fields may correspond to one TPMI value.
  • the correspondence (association) between the SRI/TPMI fields and the SRI/TPMI values may be defined in advance in the specifications. Furthermore, the correspondence (association) between the SRI/TPMI fields and the SRI/TPMI values may use the correspondence defined up to Rel. 16, or may be the correspondence defined in Rel. 17 or later. The correspondence between the SRI/TPMI fields and the SRI/TPMI values may be different for each of the multiple SRI/TPMI fields.
  • a code point indicating one SRI/TPMI field may correspond to multiple (e.g., two) SRI/TPMI values.
  • the correspondence (association) between the SRI/TPMI field and the SRI/TPMI value may be predefined in the specification, or may be notified/set/activated by RRC signaling/MAC CE.
  • a single PUSCH transmission/repeated PUSCH transmission using a single TRP (Single TRP (STRP)) and repeated PUSCH transmission using multiple TRPs (Multi TRP (MTRP)) will be dynamically indicated/switched by DCI.
  • This dynamic switching may use a specific field included in DCI defined up to Rel. 16, or a specific field defined in Rel. 17 or later (e.g., a field for specifying STRP or MTRP operation).
  • dynamic switch in this disclosure may mean “a switch that uses at least one of higher layer signaling and physical layer signaling.”
  • switch in this disclosure may be interpreted interchangeably as switching, change, changing, applying, instructing, setting, etc.
  • PHR Power Headroom Report
  • PH power margin
  • M-TRP PUSCH is supported/configured/enabled and reporting of two PHRs for two TRPs is configured/enabled, it is considered to include two PHRs (first PHR and second PHR) in the PHR MAC CE. Reporting of two PHRs for two TRPs may be configured for the UE by higher layer parameters (RRC parameters).
  • RRC parameters higher layer parameters
  • the first PHR may be reported as in Rel. 15/16.
  • the second PHR may be a PHR of a different TRP than the first PHR.
  • the second PHR may be reported as an actual PHR or as a virtual PHR.
  • the actual PHR is a PHR based on an actual PUSCH transmission and may be referred to as a real PHR.
  • the actual PHR may be calculated based on power control parameters for the actual PUSCH transmission.
  • the virtual PHR is a PHR that is independent of the actual PUSCH transmission (based on the reference PUSCH transmission) and may be called the reference PHR, a PHR following a reference format, etc.
  • the virtual PHR may be calculated based on the default power control parameters already specified in Rel. 15/16 NR, or may be calculated based on new default power control parameters.
  • the UE determines that the type 1 power headroom report of the active serving cell is based on the actual PUSCH transmission, for PUSCH transmission opportunity i on active UL BWP b of carrier f of serving cell c, the UE calculates the type 1 power headroom report as shown in the following equation (6).
  • the PHR in equation (6) may be referred to as the actual PHR.
  • the UE determines that the type 1 power headroom report of the active serving cell is based on the reference PUSCH transmission, for PUSCH transmission opportunity i on active UL BWP b of carrier f of serving cell c, the UE calculates the type 1 power headroom report as shown in the following equation (7).
  • the PHR in equation (7) may be referred to as the virtual PHR.
  • A-MPR stands for Additional MPR.
  • the PHR may be transmitted by MAC (Medium Access Control) signaling using a PUSCH (Physical Uplink Shared Channel).
  • PUSCH Physical Uplink Shared Channel
  • the PHR may be transmitted by using a PHR MAC CE (Control Element) included in a MAC PDU (Protocol Data Unit). This is used to notify.
  • NR supports single entry PHR MAC CE for the primary cell (PCell).
  • Figure 3 shows an example of a single-entry PHR MAC CE in Rel. 16 NR.
  • Each 'R' in Figure 3 indicates a 1-bit reserved field, and is set to a value of '0', for example.
  • 'PH Type 1, PCell
  • 'PH indicates a 6-bit field that indicates an index for the type 1 PH of the primary cell (Primary Cell (PCell)).
  • the index for the PH is associated with a specific PH value (in decibels (dB)) (or level).
  • Type 1 PH may be a PH that takes into account the PUSCH (e.g., taking into account only the power of the PUSCH)
  • Type 2 PH may be a PH that takes into account the PUCCH (e.g., taking into account the power of both the PUSCH and PUCCH)
  • Type 3 PH may be a PH that takes into account the measurement reference signal (Sounding Reference Signal (SRS)) (e.g., taking into account the power of the PUSCH and SRS).
  • SRS Sounding Reference Signal
  • 'P CMAX,f,c ' denotes a 6-bit field, indicating an index for P CMAX,f,c used in the calculation of the PH field.
  • the index for P CMAX,f,c is associated with a specific UE transmit power level (dB).
  • P CMAX,f,c may be referred to as the UE's configured maximum transmit power (maximum allowed transmit power) for serving cell c of carrier f.
  • P CMAX,f,c may be simply written as P CMAX , PCMAX , etc.
  • 'P' in FIG. 3 may be a field related to Power Management Maximum Power Reduction (P-MPR) or Maximum Permitted UE Output Power Reduction for the serving cell c, or may be a field related to Maximum Permitted Exposure (MPE).
  • 'MPE' in FIG. 3 may be a field related to MPE. Fields such as 'P' and 'MPE' may be replaced with an 'R' field depending on the settings using higher layer signaling to the UE.
  • the 'P' field is set to FR2 MPE reporting (higher layer parameter mpe-Reporting-FR2) and is set to 0 if the P-MPR value applied to satisfy the MPE requirement is less than a specific P-MPR value (e.g., P-MPR_00) when the serving cell operates in FR2, otherwise it is set to 1.
  • the 'P' field may also indicate whether power back-off is applied for power management if FR2 MPE reporting is not configured or if the serving cell operates in FR1, and is set to 1 if the corresponding P_CMAX field would have a different value if power back-off was not applied for power management.
  • the 'MPE' field may indicate the power backoff to be applied to satisfy the MPE requirement if MPE reporting for FR2 (higher layer parameter mpe-Reporting-FR2) is set, the serving cell operates in FR2, and the 'P' field is set to 1.
  • This field may indicate an index corresponding to the measured P-MPR value (e.g. in dB).
  • the R field (the R bit) may be present instead of the 'MPE' field.
  • the NR also supports multiple entry PHR MAC CE, which contains multiple pieces of data similar to the single entry (2 octets) described above.
  • the multiple entry PHR MAC CE may include a PH field for a Primary Secondary Cell (PSCell) and a Secondary Cell (SCell).
  • the PCell and PSCell may also be called Special Cells (SpCells).
  • Figure 4 shows an example of a multiple entry PHR MAC CE in Rel. 16 NR.
  • the same fields as in Figure 3 will not be described again.
  • the 6-bit fields containing the word 'PH' in Figure 4 indicate the corresponding type (e.g., types 1-3 described above) and PH field for the cell.
  • Type 2 PH field for an SpCell of another MAC entity may be set by the higher layer parameter phr-Type2OtherCell being true.
  • the 6-bit field including the wording 'P CMAX,f,c ' in Fig. 4 is a P CMAX,f,c field indicating the P CMAX,f,c used in the calculation of the previous PH field.
  • the number assigned to the “serving cell” in the PH field and the number assigned to the P CMAX,f,c field may not necessarily mean the serving cell index, and may simply mean the ordinal value included in the MAC CE.
  • the network may transmit PHR configuration information regarding the conditions for triggering PHR to the UE.
  • the PHR configuration information may include, for example, a prohibit timer, a periodic timer, and a path loss change threshold (phr-Tx-PowerFactorChange). Higher layer signaling may be used for the notification.
  • the UE triggers PHR when the PHR trigger conditions are met.
  • P CMAXpanel,f,c,p A setting example of the maximum transmission power (maximum transmission power) P CMAXpanel,f,c,p in the panel p of the carrier f of the serving cell c will be described.
  • P CMAXpanel,f,c,p may be expressed as P CMAX,f,c,p .
  • the UE may receive a configuration (e.g., a configuration similar to that of Rel. 17) regarding the maximum transmission power for each serving cell and each carrier, and may determine the maximum transmission power for each panel based on the configuration.

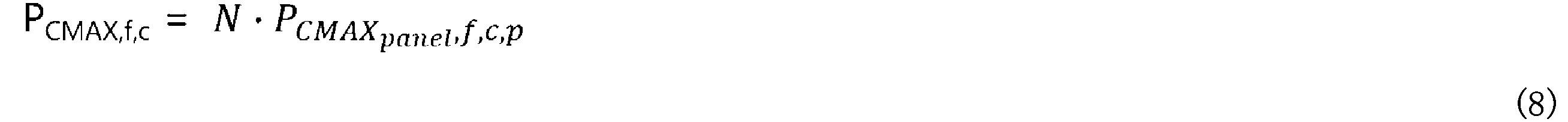

  • the maximum transmission power of carrier f of serving cell c is set as P CMAX,f,c
  • the UE may determine the maximum transmission power P CMAX,f,c,p of each panel p based on the P CMAX,f, c, or may determine the maximum transmission power P CMAX,f,c,p based on the relationship between P CMAX,f,c and P CMAX,f,c,p .
  • the P CMAX,f,c and the relationship may be set in the UE by higher layer signaling/physical layer signaling. The following examples are given for the maximum transmission power for each panel in this case.
  • the UE may determine the maximum transmission power P CMAX,f,c,p of panel p based on the following formula (8), where N is the number of panels instructed to transmit simultaneously. That is, the maximum transmission power of each panel may be the same.
  • N may be 2 when simultaneous multi-panel transmission is instructed.
  • N may be 1 when single-panel transmission is instructed.
  • N may follow at least one of a value set by the network (base station) through higher layer signaling/physical layer signaling and the UE capabilities. Different values may be applied to N in the case of single-panel transmission and in the case of multi-panel transmission.
  • the UE may determine the maximum transmission power P CMAX,f,c,p of panel p based on the following formula (9). That is, the sum of the maximum transmission powers of each panel p may be the maximum transmission power of the UE.
  • Np is a value for panel p and may be different for each panel. That is, the maximum transmission power of each panel may be different.
  • Np may be based on at least one of the values set by higher layer signaling/physical layer signaling from the network (base station) and the UE capabilities. Different values of Np may be applied in the case of single panel transmission and the case of multi-panel transmission.
  • the UE may determine the maximum transmission power P CMAX,f,c,p of the panel p based on the following formula (10).
  • the sum of the maximum transmission powers of the panels p may be the maximum transmission power of the UE.
  • the maximum transmission powers of the panels may be the same or different, or the maximum transmission powers of some panels may be the same.
  • the second PHR for the second TRP may be defined as follows (1) to (3). (1) If the first PHR is the actual PHR and the repetition of the PUSCH associated with the second TRP is in slot n, then the second PHR is the actual PHR. (2) If the first PHR is an actual PHR and is not the PUSH recurrence slot n associated with the second TRP, the second PHR is a virtual PHR. (3) If the first PHR is a virtual PHR, the second PHR is a virtual PHR.
  • the virtual PHR may be calculated using the default power control parameters (p0, alpha ( ⁇ ), PL-RS, closed loop index) for each TRP.
  • the UE shall provide the following two types of first power headroom reports (1) and (2).
  • (1) and (2) it is assumed that the UE provides a first type 1 PHR for the actual PUSCH repetition of the earliest PUSCH transmission in the slot associated with one SRS resource set.
  • the UE If the UE transmits a PUSCH repetition associated with another SRS resource set in slot n, the UE provides a second type-1 power headroom report for the first actual PUSCH repetition associated with the other SRS resource set that overlaps with slot n. (2) Otherwise (if condition (1) is not met), the UE provides a second type-1 power headroom report for a reference PUSCH transmission associated with another SRS resource set.
  • a "panel” may refer to a value (or set of values) of UE capability as in Rel. 17. Also, a “panel” may refer to an equivalent definition of other terms, such as a "UE antenna group.”
  • TRP may indicate spatial relations/TCI/Spatial Relation Information (SRI).
  • SRI spatial Relation Information
  • TRP may reference CORESETPool/SRS resource set.
  • S-DCI Single DCI
  • SDM Space Division Multiplexing
  • S-DCI Frequency Division Multiplexing (FDM)-A scheme Different portions of the frequency domain resources of one PUSCH transmission opportunity are transmitted from different UE beams/panels.
  • S-DCI FDM-B method A method in which two PUSCH transmission opportunities for the same/different RV of the same TB are transmitted from different UE beams/panels on non-overlapping frequency domain resources and the same time domain resources.
  • S-DCI SFN-based transmission scheme Transmit the same PUSCH/DMRS simultaneously from two different UE beams/panels.
  • S-DCI spatial domain repetition scheme Two PUSCH transmission opportunities with different redundancy versions (RVs) of the same TB are transmitted from two different UE beams/panels on the same time and frequency resources.
  • RVs redundancy versions
  • M-DCI scheme A scheme in which two overlapped (fully/partially overlapped in the time domain, fully/partially overlapped or non-overlapping in the frequency domain) PUSHs are transmitted from two different UE beams/panels.
  • Simultaneous multi-panel transmission is based on the premise of multi-TPR, taking into account that one panel corresponds to one TRP. Therefore, in this disclosure, the PUSCH associated with a panel can also be referred to as the PUSCH associated with a TRP, and the PHR/power of a panel can also be referred to as the PHR/power of a TRP.
  • a UE may receive PUSCH/SRS in one panel and PUCCH/SRS in time resources that fully/partially overlap with PUSCH reception in another panel (simultaneous multi-panel reception).
  • the "single panel transmission" in this disclosure may be applied only when there is a PUSCH transmission with a single panel and there is no PUCCH/SRS transmission in other panels on time resources that completely/partially overlap with the PUSCH transmission. Note that in this case, further consideration is required as to how to handle PHR reporting, for example, in the case of PUSCH+SRS, one Type 1 PHR based on PUSCH and one Type 3 PHR based on SRS should be reported.
  • single panel transmission in this disclosure may also apply to the case where there is a PUSCH transmission with a single panel and there is a PUCCH/SRS transmission with another panel in a time resource that fully/partially overlaps with the PUSCH transmission.
  • P panel_actual,c,p is the actual transmit power of serving cell c, panel p
  • P panel_max,c,p is the maximum UL transmit power of serving cell c, panel p.
  • P panel_actual,c,p is the actual transmit power of serving cell c, panel p
  • P panel_max,c,p is the maximum UL transmit power of serving cell c, panel p.
  • P panel_actual,c,p is the actual transmit power of panel p of serving cell c
  • P cell_max,c is the maximum UL transmit power of serving cell c.
  • PHR may be triggered based on at least one of the following events/conditions: When the PHR prohibition timer (phr-ProhibitTimer) expires/has expired and the MAC entity has UL resources for a new transmission and the path loss has changed by more than a predefined threshold (phr-Tx-PowerFactorChange (dB)) for at least one reference signal used as a path loss reference for one activated Serving Cell corresponding to any MAC entity whose active DL BWP is not a dormant BWP since the last transmission of the PHR at that MAC entity.
  • phr-ProhibitTimer the PHR prohibition timer
  • dB phr-Tx-PowerFactorChange
  • the PHR prohibition timer (phr-ProhibitTimer) expires (expires)/has expired (has expired) and the MAC entity has UL resources for a new transmission and the following is satisfied for an activated serving cell (activated Serving Cell) corresponding to any MAC entity with UL configured: - When there are UL resources allocated for transmission/PUCCH transmission in this cell (the activated serving cell) and the requested power backoff for power management for this cell has changed by more than a predefined threshold (phr-Tx-PowerFactorChange (dB)) since the last transmission of the PHR.
  • a predefined threshold phr-Tx-PowerFactorChange (dB)
  • the PHR may be referred to as an "MPE P-MPR report".
  • a predefined threshold phr-Tx-PowerFactorChange (dB)
  • the inventors therefore came up with a method for controlling PHR according to the scenario in which it is applied.
  • A/B and “at least one of A and B” may be interpreted as interchangeable.
  • A/B/C may mean “at least one of A, B, and C.”
  • Radio Resource Control RRC
  • RRC parameters RRC parameters
  • RRC messages higher layer parameters, fields, information elements (IEs), settings, etc.
  • IEs information elements
  • CE Medium Access Control
  • update commands activation/deactivation commands, etc.
  • the higher layer signaling may be, for example, any one of Radio Resource Control (RRC) signaling, Medium Access Control (MAC) signaling, broadcast information, other messages (e.g., messages from the core network such as positioning protocols (e.g., NR Positioning Protocol A (NRPPa)/LTE Positioning Protocol (LPP)) messages), or a combination of these.
  • RRC Radio Resource Control
  • MAC Medium Access Control
  • LPP LTE Positioning Protocol
  • the MAC signaling may use, for example, a MAC Control Element (MAC CE), a MAC Protocol Data Unit (PDU), etc.
  • the broadcast information may be, for example, a Master Information Block (MIB), a System Information Block (SIB), Remaining Minimum System Information (RMSI), Other System Information (OSI), etc.
  • MIB Master Information Block
  • SIB System Information Block
  • RMSI Remaining Minimum System Information
  • OSI System Information
  • the physical layer signaling may be, for example, Downlink Control Information (DCI), Uplink Control Information (UCI), etc.
  • DCI Downlink Control Information
  • UCI Uplink Control Information
  • index identifier
  • indicator indicator
  • resource ID etc.
  • sequence list, set, group, cluster, subset, etc.
  • TRP
  • the spatial relationship information identifier (ID) (TCI state ID) and the spatial relationship information (TCI state) may be read as interchangeable.
  • ID spatial relationship information
  • TCI state and TCI may be read as interchangeable.
  • the spatial relationship information identifier (ID) (TCI state ID) and the spatial relationship information (TCI state) may be read as interchangeable.
  • ID spatial relationship information
  • TCI state and TCI may be read as interchangeable.
  • multi-panel simultaneous transmission (simultaneous multi-panel transmission) and multi-panel simultaneous UL transmission (simultaneous multi-panel UL transmission) may be read as interchangeable.
  • supporting and setting/instructing may be read as interchangeable.
  • loop, power control loop, power control loop index, closed loop, open loop, and power control adjustment state may be read as interchangeable.
  • transmission power and output power may be read as interchangeable.
  • the power limit in this disclosure may refer to a limit based on maximum transmission power.
  • the PHR in this disclosure may refer to the actual PHR, the virtual PHR, or both the actual PHR and the virtual PHR.
  • p and q in this disclosure may refer to panel indexes.
  • multi-TRP MTRP, M-TRP
  • multi-TRP system multi-TRP transmission
  • multi-PDSCH multi-PDSCH
  • PHR PH
  • PH field PH value
  • a PH field may be read as a PH field of a certain type (e.g., type 1/2/3/X).
  • the PHR MAC CE may include fields for each of multiple serving cells (such as a PCMAX field and a P field).
  • PCMAX field/P-MPR value/power backoff corresponding to/for/of the PH field may be read as “PCMAX field/P-MPR value/power backoff corresponding to/for/of the PUSCH transmission corresponding to the PH field.”
  • P-MPR P-MPR value
  • power backoff may be interpreted as interchangeable.
  • UL transmission (UL Tx)/PHR related to a panel and UL transmission (UL Tx)/PHR related to a TRP may be read as interchangeable.
  • the first embodiment corresponds to analysis 1 and relates to events/conditions for triggering PHR in simultaneous multi-panel transmission of PUSCH.
  • the method of simultaneous multi-panel transmission of PUSCH can apply each of the above-mentioned schemes.
  • different schemes may be applied for each option.
  • Which scheme to apply for each option may be predefined by the specifications, may be set by higher layer signaling, or may be reported by UE capabilities.
  • single DCI-based simultaneous multi-panel transmission the same method for triggering/reporting (transmission) PHR as in single DCI-based multi-TRP repetition transmission may be applied.
  • ideal backhaul is taken into account, so that UL transmission is scheduled for both (respective) of the multi-TRPs by the single DCI. Therefore, the same method as in single DCI-based multi-TRP repetition transmission can be adopted.
  • multi-DCI based simultaneous multi-panel transmission individual PHR triggering/reporting (transmission) methods may be applied.
  • UL transmission corresponding to each TRP is scheduled by the DCI corresponding to each TRP. Therefore, a unique PHR may be required for each TRP. That is, PHR triggering/reporting (transmission) per TRP may be supported.
  • the serving cell is configured for simultaneous multi-panel transmission of PUSCH
  • the serving cell is configured with two codebook (CB)/non-codebook (NCB) SRS resource sets
  • the serving cell is configured with certain upper layer parameters
  • the event/condition for triggering a PHR for a serving cell may be at least one of the following options 1-2.
  • option 1 is suitable for single DCI-based simultaneous multi-panel transmission
  • option 2 may be applied to multiple DCI-based simultaneous multi-panel transmission.
  • the application of option 1/option 2 may be switched based on higher layer signaling/physical layer signaling.
  • the condition for triggering PHR for each serving cell is described.
  • PHR is triggered when a specific event occurs in the serving cell.
  • the trigger condition/event for PHR in a serving cell configured with simultaneous multi-panel transmission of PUSCH may be at least one of the following:
  • Option 1.1 concerns the PHR prohibit timer (phr-prohibitTimer).
  • Alt.1 phr-prohibitTimer may be set per serving cell. If the serving cell's phr-ProhibitTimer expires/has expired, PHR may be triggered.
  • Alt.2-2 If the phr-ProhibitTimer of any one of the two panels/TRPs configured in the serving cell has expired/has expired, a PHR may be triggered.
  • Alt.2-3 If the phr-ProhibitTimer of a specific panel/TRP (e.g., the first panel/TRP) among two panels/TRPs configured in a serving cell has expired/has expired, a PHR may be triggered.
  • a specific panel/TRP e.g., the first panel/TRP
  • Option 1.2 concerns (changes in) path loss.
  • Alt. 1 If the path loss has changed by more than a predefined threshold (phr-Tx-PowerFactorChange) in both (two) panels/TRPs/reference signals of the serving cell, PHR may be triggered.
  • Alt. 2 If the path loss in any one of the two panels/TRPs/reference signals corresponding to the serving cell has changed by more than a predetermined threshold (phr-Tx-PowerFactorChange), the PHR may be triggered.
  • a predetermined threshold phr-Tx-PowerFactorChange
  • a specific panel/TRP/reference signal e.g., the first panel/TRP/reference signal
  • the predetermined threshold phr-Tx-PowerFactorChange
  • the predetermined threshold may be set for each panel/TRP/reference signal.
  • Option 1.3 concerns the PHR periodic timer (phr-PeriodicTimer).
  • Alt.1 phr-PeriodicTimer may be configured per serving cell. If the phr-PeriodicTimer of the serving cell has expired, PHR may be triggered.
  • Alt.2 phr-PeriodicTimer may be set per panel/TRP.
  • Alt.2-1 If all (e.g., two) phr-PeriodicTimers per panel/TRP configured in the serving cell have expired/has expired, a PHR may be triggered.
  • Alt.2-2 If the phr-PeriodicTimer of any one of the two panels/TRPs configured in the serving cell has expired/has expired, a PHR may be triggered.
  • Alt.2-3 If the phr-PeriodicTimer of a specific panel/TRP (e.g., the first panel/TRP) among two panels/TRPs configured in a serving cell has expired/has expired, a PHR may be triggered.
  • a specific panel/TRP e.g., the first panel/TRP
  • Option 1.4 concerns Power-management Maximum Power Reduction (PMPR (change)).
  • Alt.1 PMPR may be configured per serving cell. If the requested power backoff due to the serving cell's power management (allowed by the PMPR corresponding to a serving cell as defined by the specification) has changed by more than a predefined threshold (phr-Tx-PowerFactorChange), PHR may be triggered.
  • phr-Tx-PowerFactorChange a predetermined threshold
  • Alt.2-2 If the requested power backoff due to the power management of the serving cell has changed by more than a predetermined threshold (phr-Tx-PowerFactorChange) in any one of the two panels/TRPs corresponding to the serving cell, a PHR may be triggered.
  • Alt.2-3 A PHR may be triggered if the requested power backoff due to the power management of the serving cell has changed by more than a predetermined threshold (phr-Tx-PowerFactorChange) in a specific panel/TRP (e.g., the first panel/TRP) of the two panels/TRPs corresponding to the serving cell.
  • the predefined threshold (phr-Tx-PowerFactorChange) may be set per panel/TRP.
  • Option 1.5 concerns the MPE Prohibit Timer (mpe-ProhibitTimer). If mpe-Reporting-FR2 is set, at least one of the following conditions may apply:
  • Alt. 1 mpe-ProhibitTimer may be set per serving cell. If the mpe-ProhibitTimer of the serving cell is not running, PHR may be triggered.
  • Alt.2 mpe-ProhibitTimer may be set per panel/TRP.
  • Alt.2-1 If all (e.g., two) mpe-ProhibitTimers per panel/TRP configured in the serving cell are not running, a PHR may be triggered.
  • Alt.2-2 If the mpe-ProhibitTimer of any one of the two panels/TRPs configured in the serving cell is not running, a PHR may be triggered.
  • Alt.2-3 If the mpe-ProhibitTimer of a specific panel/TRP (e.g., the first panel/TRP) among two panels/TRPs configured in a serving cell is not running, a PHR may be triggered.
  • Option 1.6 concerns PMPR for FR2 MPE. If mpe-Reporting-FR2 is set, at least one of the following conditions may apply:
  • Alt.1 PMPR may be configured per serving cell. If the measurement value of PMPR applied to meet the requirements of FR2 MPE defined in the specification is equal to or greater than a predefined threshold (mpe-Threshold), PHR may be triggered.
  • Alt. 2-2 If the measured value of the PMPR is equal to or greater than a predetermined threshold (mpe-Threshold) in any one of the two panels/TRPs corresponding to the serving cell, a PHR may be triggered.
  • a PHR may be triggered.
  • the predefined threshold mpe-Threshold may be set for each panel/TRP.
  • Option 1.7 concerns (changes in) PMPR for FR2 MPE. If mpe-Reporting-FR2 is set, at least one of the following conditions may apply:
  • Alt.1 PMPR may be configured per serving cell. If the measurement of PMPR applied to meet the requirements of FR2 MPE defined in the specification has changed by more than a predefined threshold (phr-Tx-PowerFactorChange), PHR may be triggered.
  • Alt.2-2 If the measured value of the PMPR has changed by more than a predetermined threshold (phr-Tx-PowerFactorChange) in any one of the two panels/TRPs corresponding to the serving cell, a PHR may be triggered.
  • Alt.2-3 If the measured value of the PMPR has changed by more than a predetermined threshold (phr-Tx-PowerFactorChange) in a specific panel/TRP (e.g., the first panel/TRP) of two panels/TRPs corresponding to a serving cell, a PHR may be triggered.
  • the predefined threshold (phr-Tx-PowerFactorChange) may be set per panel/TRP.
  • the condition for triggering PHR for each panel/TRP of the serving cell is described.
  • PHR is triggered when a certain event occurs in a certain panel/TRP of the serving cell.
  • the trigger condition/event for PHR in a panel/TRP of the serving cell configured for simultaneous multi-panel transmission of PUSCH may be at least one of the following:
  • Alt.1 phr-prohibitTimer may be set per panel/TRP. If the phr-prohibitTimer set on a panel/TRP expires/has expired, PHR may be triggered.
  • Alt.2 If the path loss has changed by more than a predefined threshold (phr-Tx-PowerFactorChange) corresponding to the panel/TRP, the PHR may be triggered. Variation: phr-Tx-PowerFactorChange may be set per panel/TRP.
  • Alt.3 phr-PeriodicTimer may be set per panel/TRP. If the phr-PeriodicTimer set in the panel/TRP expires/has expired, PHR may be triggered.
  • Alt. 4 PMPR may be set per panel/TRP. If the requested power backoff by the power management of the panel/TRP has changed by more than a predefined threshold (phr-Tx-PowerFactorChange), PHR may be triggered. Variation: phr-Tx-PowerFactorChange may be set per panel/TRP.
  • Alt.5 When mpe-Reporting-FR2 is set. The mpe-ProhibitTimer may be set for each panel/TRP. If the mpe-ProhibitTimer set for each panel/TRP is not running, the PHR may be triggered.
  • Alt.6 When mpe-Reporting-FR2 is set. The PMPR may be set for each panel/TRP.
  • a predefined threshold mpe-Threshold
  • mpe-Threshold may be set per panel/TRP.
  • Alt.7 If mpe-Reporting-FR2 is set. If the measured PMPR has changed by more than a predefined threshold (phr-Tx-PowerFactorChange), a PHR may be triggered.
  • the predefined threshold phr-Tx-PowerFactorChange
  • the predefined threshold may be set per panel/TRP.
  • the UE can appropriately control the execution (trigger) of PHR in simultaneous multi-panel transmission of PUSCH.
  • the second embodiment corresponds to analysis 2 and relates to multi-DCI based simultaneous multi-panel transmission, and in particular describes MAC CE for PHR.
  • the method of simultaneous multi-panel transmission of PUSCH can be any of the above-mentioned schemes.
  • the above-mentioned scheme 5 may be applied.
  • the serving cell is configured with multi-DCI-based simultaneous multi-panel PUSCH transmission; the serving cell is configured with two codebook (CB)/non-codebook (NCB) SRS resource sets; the serving cell is configured with two CORESETPoolIndexes and the two CORESETPoolIndexes are associated with the two codebook (CB)/non-codebook (NCB) SRS resource sets; and the serving cell is configured with certain upper layer parameters.
  • CB codebook
  • NCB non-codebook
  • MAC CE for PHR, PHR MAC CE, single-entry PHR MAC CE, and MAC CE may be read as interchangeable.
  • FIG. 5 is a diagram showing an overview of PHR transmission.
  • the UE may receive a setting of a limit on transmission power for each panel/cell.
  • the UE controls transmission (reporting) of at least one of a power headroom (PHR) based on actual PUSCH transmission (first PHR/actual PHR) and a PHR independent of actual PUSCH transmission (second PHR/virtual PHR) based on the setting.
  • the limit may be a maximum UL transmission power, for example, a maximum UL transmission power for each panel.
  • the UE may also determine the maximum UL transmission power based on the capability.
  • At least one of the first PHR and the second PHR may also be based on a single panel transmission.
  • the PHR may be transmitted by MAC signaling using the PUSCH.
  • the PHR may be notified using a PHR MAC Control Element (CE) included in the MAC PDU.
  • CE PHR MAC Control Element
  • NR supports single entry PHR MAC CE for the primary cell (PCell).
  • FIGS 6A to 6D show an example of a MAC CE for PHR according to the second embodiment.
  • One MAC CE may include a PHR corresponding to one panel/TRP for a serving cell. Which panel/TRP's PHR is included in one MAC CE can be distinguished by different Logical Channel IDs (LCIDs) or indications in the MAC CE fields. The number of bits for each field shown below is merely an example.
  • LCIDs Logical Channel IDs
  • 'R' indicates a 1-bit reserved field, and is set to a value of '0', for example.
  • 'TRP ID' indicates a 1-bit field, and is set to a value of '0'/'1', for example.
  • 'PH (power headroom)' may indicate a 6-bit field.
  • the field may indicate an index related to the PH of a serving cell.
  • the field may indicate an index related to the PH for each type of cell (e.g., PCell/SpCell).
  • the index related to the PH may be associated with a specific PH value (in decibels (dB)) (or level).
  • the MAC CE may further include a field related to PMPR/P CMAX .
  • 'PMPR' may indicate a 2-bit field, which may be a field for Power Management Maximum Power Reduction (P-MPR) for serving cell c.
  • 'P CMAX ' may indicate a 6-bit field, which may indicate an index for P CMAX,f,c used in the calculation of the PH field.
  • the index for P CMAX,f,c is associated with a specific UE transmit power level (dB).
  • P CMAX,f,c may be referred to as the UE's configured maximum transmit power (maximum allowed transmit power) for serving cell c of carrier f.
  • P CMAX,f,c may be simply denoted as P CMAX , PCMAX , etc.
  • the MAC CE may include a field of 'V' instead of 'R'.
  • 'V' may indicate a 1-bit field. This field indicates that the reported PHR is the actual PHR/virtual PHR. For example, when this field is set to a value of '0', it may indicate that the reported PHR is the actual PHR, and when this field is set to a value of '1', it may indicate that the reported PHR is the virtual PHR.
  • MAC CE shown in Figure 6 is merely an example, and can be interpreted as appropriate with the MAC CE in Figures 3 and 4 described above.
  • the UE may control the transmission of the MAC CE based on the conditions shown below.
  • the conditions when one MAC CE includes a PHR corresponding to one panel/TRP are explained in Option 1
  • the conditions when one MAC CE includes a PHR corresponding to two panels/TRPs are explained in Option 2.
  • ⁇ Option 1> In a serving cell, when one MAC CE includes a PHR corresponding to one panel/TRP (TRP#X), the UE may control the transmission of the MAC CE based on at least one of the above conditions. That is, the transmission of the MAC CE may be controlled based on at least one of the following conditions.
  • the MAC CE may be transmitted to the corresponding TRP (TRP#X).
  • the MAC CE may be controlled to transmit according to any of Alt.1-3 below.
  • Alt.1 MAC CE is sent only to the corresponding TRP (TRP#X).
  • Alt.2 MAC CE is sent to the corresponding TRP (TRP#X) and also to other TRPs (TRP#Y).
  • Alt.3 It may be up to the UE implementation whether the MAC CE is transmitted on either TRP or on both TRPs.
  • the MAC CE may be controlled to transmit according to any of Alt.1-3 below.
  • Alt.1 MAC CE is sent (only) to another TRP (TRP#Y).
  • Alt.2 No MAC CE is sent.
  • Alt.3 Whether the MAC CE is transmitted may be up to the UE implementation.
  • the UE may control the transmission of the MAC CE based on at least one of the above conditions. That is, the transmission of the MAC CE may be controlled based on at least one of the following conditions.
  • the MAC CE may be controlled to transmit according to any of Alt. 1-4 below.
  • Alt.1 MAC CE is transmitted to only one TRP (either TRP #X or #Y). Which TRP MAC CE is transmitted to may depend on the UE implementation.
  • Alt.2 MAC CE is transmitted to only one TRP (either TRP #X or #Y). The TRP to which the MAC CE is transmitted may be selected by a predetermined rule (defined by the specification)/network setting (configured/instructed by higher layer signaling/physical layer signaling).
  • Alt.3 MAC CE is sent to both (two) TRPs (TRP #X, #Y).
  • Alt. 4 Whether the MAC CE is transmitted to one TRP (TRP #X or #Y) or to both TRPs (TRP #X and #Y) may be up to the UE implementation.
  • the UE can appropriately transmit/report the PHR using the MAC CE.
  • any information may be notified to the UE (from a network (NW) (e.g., a base station (BS))) (in other words, any information is received from the BS by the UE) using physical layer signaling (e.g., DCI), higher layer signaling (e.g., RRC signaling, MAC CE), a specific signal/channel (e.g., PDCCH, PDSCH, reference signal), or a combination thereof.
  • NW network
  • BS base station
  • the MAC CE may be identified by including a new Logical Channel ID (LCID) in the MAC subheader that is not specified in existing standards.
  • LCID Logical Channel ID
  • the notification When the notification is made by a DCI, the notification may be made by a specific field of the DCI, a Radio Network Temporary Identifier (RNTI) used to scramble Cyclic Redundancy Check (CRC) bits assigned to the DCI, the format of the DCI, etc.
  • RNTI Radio Network Temporary Identifier
  • CRC Cyclic Redundancy Check
  • notification of any information to the UE in the above-mentioned embodiments may be performed periodically, semi-persistently, or aperiodically.
  • notification of any information from the UE (to the NW) may be performed using physical layer signaling (e.g., UCI), higher layer signaling (e.g., RRC signaling, MAC CE), a specific signal/channel (e.g., PUCCH, PUSCH, PRACH, reference signal), or a combination thereof.
  • physical layer signaling e.g., UCI
  • higher layer signaling e.g., RRC signaling, MAC CE
  • a specific signal/channel e.g., PUCCH, PUSCH, PRACH, reference signal
  • the MAC CE may be identified by including a new LCID in the MAC subheader that is not specified in existing standards.
  • the notification may be transmitted using PUCCH or PUSCH.
  • notification of any information from the UE may be performed periodically, semi-persistently, or aperiodically.
  • At least one of the above-mentioned embodiments may be applied when a specific condition is satisfied, which may be specified in a standard or may be notified to a UE/BS using higher layer signaling/physical layer signaling.
  • At least one of the above-described embodiments may be applied only to UEs that have reported or support a particular UE capability.
  • the specific UE capabilities may indicate at least one of the following: - Supporting specific processing/operations/control/information for at least one of the above embodiments.
  • the UE supports simultaneous multi-panel transmission and reception.
  • the UE supports reporting/transmission of PHR for simultaneous multi-panel transmission/reception.
  • the UE supports per-panel or per-cell power limiting for simultaneous multi-panel transmissions.
  • the UE supports per-panel power limiting or per-cell power limiting for single-panel transmission (if simultaneous multi-panel transmission is supported).
  • the above-mentioned specific UE capabilities may be capabilities that are applied across all frequencies (commonly regardless of frequency), capabilities per frequency (e.g., one or a combination of a cell, band, band combination, BWP, component carrier, etc.), capabilities per frequency range (e.g., Frequency Range 1 (FR1), FR2, FR3, FR4, FR5, FR2-1, FR2-2), capabilities per subcarrier spacing (SubCarrier Spacing (SCS)), or capabilities per Feature Set (FS) or Feature Set Per Component-carrier (FSPC).
  • FR1 Frequency Range 1
  • FR2 FR2, FR3, FR4, FR5, FR2-1, FR2-2
  • SCS subcarrier Spacing
  • FS Feature Set
  • FSPC Feature Set Per Component-carrier
  • the specific UE capabilities may be capabilities that are applied across all duplexing methods (commonly regardless of the duplexing method), or may be capabilities for each duplexing method (e.g., Time Division Duplex (TDD) and Frequency Division Duplex (FDD)).
  • TDD Time Division Duplex
  • FDD Frequency Division Duplex
  • the UE configures/activates/triggers specific information related to the above-mentioned embodiments (or performs the operations of the above-mentioned embodiments) by higher layer signaling/physical layer signaling.
  • the specific information may be information indicating that PHR reporting/transmission (PHR triggering) is enabled, any RRC parameters for a specific release (e.g., Rel. 18/19), etc.
  • the UE may, for example, apply Rel. 15/16 operations.
  • MAC CE Medium Access Control Element
  • PHR power headroom
  • UL uplink
  • Wired communication system A configuration of a wireless communication system according to an embodiment of the present disclosure will be described below.
  • communication is performed using any one of the wireless communication methods according to the above embodiments of the present disclosure or a combination of these.
  • FIG. 7 is a diagram showing an example of a schematic configuration of a wireless communication system according to an embodiment.
  • the wireless communication system 1 (which may simply be referred to as system 1) may be a system that realizes communication using Long Term Evolution (LTE) specified by the Third Generation Partnership Project (3GPP), 5th generation mobile communication system New Radio (5G NR), or the like.
  • LTE Long Term Evolution
  • 3GPP Third Generation Partnership Project
  • 5G NR 5th generation mobile communication system New Radio
  • the wireless communication system 1 may also support dual connectivity between multiple Radio Access Technologies (RATs) (Multi-RAT Dual Connectivity (MR-DC)).
  • MR-DC may include dual connectivity between LTE (Evolved Universal Terrestrial Radio Access (E-UTRA)) and NR (E-UTRA-NR Dual Connectivity (EN-DC)), dual connectivity between NR and LTE (NR-E-UTRA Dual Connectivity (NE-DC)), etc.
  • RATs Radio Access Technologies
  • MR-DC may include dual connectivity between LTE (Evolved Universal Terrestrial Radio Access (E-UTRA)) and NR (E-UTRA-NR Dual Connectivity (EN-DC)), dual connectivity between NR and LTE (NR-E-UTRA Dual Connectivity (NE-DC)), etc.
  • E-UTRA Evolved Universal Terrestrial Radio Access
  • EN-DC E-UTRA-NR Dual Connectivity
  • NE-DC NR-E-UTRA Dual Connectivity
  • the LTE (E-UTRA) base station (eNB) is the master node (MN), and the NR base station (gNB) is the secondary node (SN).
  • the NR base station (gNB) is the MN, and the LTE (E-UTRA) base station (eNB) is the SN.
  • the wireless communication system 1 may support dual connectivity between multiple base stations within the same RAT (e.g., dual connectivity in which both the MN and SN are NR base stations (gNBs) (NR-NR Dual Connectivity (NN-DC))).
  • dual connectivity in which both the MN and SN are NR base stations (gNBs) (NR-NR Dual Connectivity (NN-DC))).
  • gNBs NR base stations
  • N-DC Dual Connectivity
  • the wireless communication system 1 may include a base station 11 that forms a macrocell C1 with a relatively wide coverage, and base stations 12 (12a-12c) that are arranged within the macrocell C1 and form a small cell C2 that is narrower than the macrocell C1.
  • a user terminal 20 may be located within at least one of the cells. The arrangement and number of each cell and user terminal 20 are not limited to the embodiment shown in the figure. Hereinafter, when there is no need to distinguish between the base stations 11 and 12, they will be collectively referred to as base station 10.
  • the user terminal 20 may be connected to at least one of the multiple base stations 10.
  • the user terminal 20 may utilize at least one of carrier aggregation (CA) using multiple component carriers (CC) and dual connectivity (DC).
  • CA carrier aggregation
  • CC component carriers
  • DC dual connectivity
  • Each CC may be included in at least one of a first frequency band (Frequency Range 1 (FR1)) and a second frequency band (Frequency Range 2 (FR2)).
  • Macro cell C1 may be included in FR1
  • small cell C2 may be included in FR2.
  • FR1 may be a frequency band below 6 GHz (sub-6 GHz)
  • FR2 may be a frequency band above 24 GHz (above-24 GHz). Note that the frequency bands and definitions of FR1 and FR2 are not limited to these, and for example, FR1 may correspond to a higher frequency band than FR2.
  • the user terminal 20 may communicate using at least one of Time Division Duplex (TDD) and Frequency Division Duplex (FDD) in each CC.
  • TDD Time Division Duplex
  • FDD Frequency Division Duplex
  • the multiple base stations 10 may be connected by wire (e.g., optical fiber conforming to the Common Public Radio Interface (CPRI), X2 interface, etc.) or wirelessly (e.g., NR communication).
  • wire e.g., optical fiber conforming to the Common Public Radio Interface (CPRI), X2 interface, etc.
  • NR communication e.g., NR communication
  • base station 11 which corresponds to the upper station
  • IAB Integrated Access Backhaul
  • base station 12 which corresponds to a relay station
  • the base station 10 may be connected to the core network 30 directly or via another base station 10.
  • the core network 30 may include at least one of, for example, an Evolved Packet Core (EPC), a 5G Core Network (5GCN), a Next Generation Core (NGC), etc.
  • EPC Evolved Packet Core
  • 5GCN 5G Core Network
  • NGC Next Generation Core
  • the core network 30 may include network functions (Network Functions (NF)) such as, for example, a User Plane Function (UPF), an Access and Mobility management Function (AMF), a Session Management Function (SMF), a Unified Data Management (UDM), an Application Function (AF), a Data Network (DN), a Location Management Function (LMF), and Operation, Administration and Maintenance (Management) (OAM).
  • NF Network Functions
  • UPF User Plane Function
  • AMF Access and Mobility management Function
  • SMF Session Management Function
  • UDM Unified Data Management
  • AF Application Function
  • DN Data Network
  • LMF Location Management Function
  • OAM Operation, Administration and Maintenance
  • the user terminal 20 may be a terminal that supports at least one of the communication methods such as LTE, LTE-A, and 5G.
  • a wireless access method based on Orthogonal Frequency Division Multiplexing may be used.
  • OFDM Orthogonal Frequency Division Multiplexing
  • CP-OFDM Cyclic Prefix OFDM
  • DFT-s-OFDM Discrete Fourier Transform Spread OFDM
  • OFDMA Orthogonal Frequency Division Multiple Access
  • SC-FDMA Single Carrier Frequency Division Multiple Access
  • the radio access method may also be called a waveform.
  • other radio access methods e.g., other single-carrier transmission methods, other multi-carrier transmission methods
  • a downlink shared channel (Physical Downlink Shared Channel (PDSCH)) shared by each user terminal 20, a broadcast channel (Physical Broadcast Channel (PBCH)), a downlink control channel (Physical Downlink Control Channel (PDCCH)), etc. may be used as the downlink channel.
  • PDSCH Physical Downlink Shared Channel
  • PBCH Physical Broadcast Channel
  • PDCCH Physical Downlink Control Channel
  • an uplink shared channel (Physical Uplink Shared Channel (PUSCH)) shared by each user terminal 20, an uplink control channel (Physical Uplink Control Channel (PUCCH)), a random access channel (Physical Random Access Channel (PRACH)), etc. may be used as an uplink channel.
  • PUSCH Physical Uplink Shared Channel
  • PUCCH Physical Uplink Control Channel
  • PRACH Physical Random Access Channel
  • SIB System Information Block
  • PDSCH User data, upper layer control information, System Information Block (SIB), etc.
  • SIB System Information Block
  • PUSCH User data, upper layer control information, etc.
  • MIB Master Information Block
  • PBCH Physical Broadcast Channel
  • Lower layer control information may be transmitted by the PDCCH.
  • the lower layer control information may include, for example, downlink control information (Downlink Control Information (DCI)) including scheduling information for at least one of the PDSCH and the PUSCH.
  • DCI Downlink Control Information
  • the DCI for scheduling the PDSCH may be called a DL assignment or DL DCI
  • the DCI for scheduling the PUSCH may be called a UL grant or UL DCI.
  • the PDSCH may be interpreted as DL data
  • the PUSCH may be interpreted as UL data.
  • a control resource set (COntrol REsource SET (CORESET)) and a search space may be used to detect the PDCCH.
  • the CORESET corresponds to the resources to search for DCI.
  • the search space corresponds to the search region and search method of PDCCH candidates.
  • One CORESET may be associated with one or multiple search spaces. The UE may monitor the CORESET associated with a search space based on the search space configuration.
  • a search space may correspond to PDCCH candidates corresponding to one or more aggregation levels.
  • One or more search spaces may be referred to as a search space set. Note that the terms “search space,” “search space set,” “search space setting,” “search space set setting,” “CORESET,” “CORESET setting,” etc. in this disclosure may be read as interchangeable.
  • the PUCCH may transmit uplink control information (UCI) including at least one of channel state information (CSI), delivery confirmation information (which may be called, for example, Hybrid Automatic Repeat reQuest ACKnowledgement (HARQ-ACK), ACK/NACK, etc.), and a scheduling request (SR).
  • UCI uplink control information
  • CSI channel state information
  • HARQ-ACK Hybrid Automatic Repeat reQuest ACKnowledgement
  • ACK/NACK ACK/NACK
  • SR scheduling request
  • the PRACH may transmit a random access preamble for establishing a connection with a cell.
  • downlink, uplink, etc. may be expressed without adding "link.”
  • various channels may be expressed without adding "Physical” to the beginning.
  • a synchronization signal (SS), a downlink reference signal (DL-RS), etc. may be transmitted.
  • a cell-specific reference signal (CRS), a channel state information reference signal (CSI-RS), a demodulation reference signal (DMRS), a positioning reference signal (PRS), a phase tracking reference signal (PTRS), etc. may be transmitted.
  • the synchronization signal may be, for example, at least one of a Primary Synchronization Signal (PSS) and a Secondary Synchronization Signal (SSS).
  • a signal block including an SS (PSS, SSS) and a PBCH (and a DMRS for PBCH) may be called an SS/PBCH block, an SS Block (SSB), etc.
  • the SS, SSB, etc. may also be called a reference signal.
  • a measurement reference signal Sounding Reference Signal (SRS)
  • a demodulation reference signal DMRS
  • UL-RS uplink reference signal
  • DMRS may also be called a user equipment-specific reference signal (UE-specific Reference Signal).
  • the base station 8 is a diagram showing an example of a configuration of a base station according to an embodiment.
  • the base station 10 includes a control unit 110, a transceiver unit 120, a transceiver antenna 130, and a transmission line interface 140.
  • the control unit 110, the transceiver unit 120, the transceiver antenna 130, and the transmission line interface 140 may each be provided in one or more units.
  • this example mainly shows the functional blocks of the characteristic parts of this embodiment, and the base station 10 may also be assumed to have other functional blocks necessary for wireless communication. Some of the processing of each part described below may be omitted.
  • the control unit 110 controls the entire base station 10.
  • the control unit 110 can be configured from a controller, a control circuit, etc., which are described based on a common understanding in the technical field to which this disclosure pertains.
  • the control unit 110 may control signal generation, scheduling (e.g., resource allocation, mapping), etc.
  • the control unit 110 may control transmission and reception using the transceiver unit 120, the transceiver antenna 130, and the transmission path interface 140, measurement, etc.
  • the control unit 110 may generate data, control information, sequences, etc. to be transmitted as signals, and transfer them to the transceiver unit 120.
  • the control unit 110 may perform call processing of communication channels (setting, release, etc.), status management of the base station 10, management of radio resources, etc.
  • the transceiver unit 120 may include a baseband unit 121, a radio frequency (RF) unit 122, and a measurement unit 123.
  • the baseband unit 121 may include a transmission processing unit 1211 and a reception processing unit 1212.
  • the transceiver unit 120 may be composed of a transmitter/receiver, an RF circuit, a baseband circuit, a filter, a phase shifter, a measurement circuit, a transceiver circuit, etc., which are described based on a common understanding in the technical field to which the present disclosure relates.
  • the transceiver unit 120 may be configured as an integrated transceiver unit, or may be composed of a transmission unit and a reception unit.
  • the transmission unit may be composed of a transmission processing unit 1211 and an RF unit 122.
  • the reception unit may be composed of a reception processing unit 1212, an RF unit 122, and a measurement unit 123.
  • the transmitting/receiving antenna 130 can be configured as an antenna described based on common understanding in the technical field to which this disclosure pertains, such as an array antenna.
  • the transceiver 120 may transmit the above-mentioned downlink channel, synchronization signal, downlink reference signal, etc.
  • the transceiver 120 may receive the above-mentioned uplink channel, uplink reference signal, etc.
  • the transceiver 120 may form at least one of the transmit beam and the receive beam using digital beamforming (e.g., precoding), analog beamforming (e.g., phase rotation), etc.
  • digital beamforming e.g., precoding
  • analog beamforming e.g., phase rotation
  • the transceiver 120 may perform Packet Data Convergence Protocol (PDCP) layer processing, Radio Link Control (RLC) layer processing (e.g., RLC retransmission control), Medium Access Control (MAC) layer processing (e.g., HARQ retransmission control), etc., on data and control information obtained from the control unit 110, and generate a bit string to be transmitted.
  • PDCP Packet Data Convergence Protocol
  • RLC Radio Link Control
  • MAC Medium Access Control
  • HARQ retransmission control HARQ retransmission control
  • the transceiver 120 may perform transmission processing such as channel coding (which may include error correction coding), modulation, mapping, filtering, Discrete Fourier Transform (DFT) processing (if necessary), Inverse Fast Fourier Transform (IFFT) processing, precoding, and digital-to-analog conversion on the bit string to be transmitted, and output a baseband signal.
  • transmission processing such as channel coding (which may include error correction coding), modulation, mapping, filtering, Discrete Fourier Transform (DFT) processing (if necessary), Inverse Fast Fourier Transform (IFFT) processing, precoding, and digital-to-analog conversion on the bit string to be transmitted, and output a baseband signal.
  • channel coding which may include error correction coding
  • DFT Discrete Fourier Transform
  • IFFT Inverse Fast Fourier Transform
  • the transceiver unit 120 may perform modulation, filtering, amplification, etc., on the baseband signal to a radio frequency band, and transmit the radio frequency band signal via the transceiver antenna 130.
  • the transceiver unit 120 may perform amplification, filtering, demodulation to a baseband signal, etc. on the radio frequency band signal received by the transceiver antenna 130.
  • the transceiver 120 may apply reception processing such as analog-to-digital conversion, Fast Fourier Transform (FFT) processing, Inverse Discrete Fourier Transform (IDFT) processing (if necessary), filtering, demapping, demodulation, decoding (which may include error correction decoding), MAC layer processing, RLC layer processing, and PDCP layer processing to the acquired baseband signal, and acquire user data, etc.
  • reception processing such as analog-to-digital conversion, Fast Fourier Transform (FFT) processing, Inverse Discrete Fourier Transform (IDFT) processing (if necessary), filtering, demapping, demodulation, decoding (which may include error correction decoding), MAC layer processing, RLC layer processing, and PDCP layer processing to the acquired baseband signal, and acquire user data, etc.
  • FFT Fast Fourier Transform
  • IDFT Inverse Discrete Fourier Transform
  • filtering demapping
  • demodulation which may include error correction decoding
  • MAC layer processing which may include error correction decoding
  • the transceiver 120 may perform measurements on the received signal.
  • the measurement unit 123 may perform Radio Resource Management (RRM) measurements, Channel State Information (CSI) measurements, etc. based on the received signal.
  • the measurement unit 123 may measure received power (e.g., Reference Signal Received Power (RSRP)), received quality (e.g., Reference Signal Received Quality (RSRQ), Signal to Interference plus Noise Ratio (SINR), Signal to Noise Ratio (SNR)), signal strength (e.g., Received Signal Strength Indicator (RSSI)), propagation path information (e.g., CSI), etc.
  • RSRP Reference Signal Received Power
  • RSSI Received Signal Strength Indicator
  • the measurement results may be output to the control unit 110.
  • the transmission path interface 140 may transmit and receive signals (backhaul signaling) between devices included in the core network 30 (e.g., network nodes providing NF), other base stations 10, etc., and may acquire and transmit user data (user plane data), control plane data, etc. for the user terminal 20.
  • devices included in the core network 30 e.g., network nodes providing NF
  • other base stations 10, etc. may acquire and transmit user data (user plane data), control plane data, etc. for the user terminal 20.
  • the transmitter and receiver of the base station 10 in this disclosure may be configured with at least one of the transmitter/receiver 120, the transmitter/receiver antenna 130, and the transmission path interface 140.
  • the transceiver 120 may receive a physical uplink shared channel (PUSCH) transmitted from a terminal using simultaneous uplink (UL) transmission from multiple panels.
  • the transceiver 120 may transmit configuration information for controlling the triggering of power headroom (PHR) based on the PUSCH transmission.
  • PHR power headroom
  • the transceiver 120 may receive a Medium Access Control Element (MAC CE) including the power headroom (PHR) for each serving cell or panel if simultaneous uplink (UL) transmission from multiple panels is supported.
  • MAC CE Medium Access Control Element
  • PHR power headroom
  • the control unit 110 may control the reception of the MAC CE that the terminal determines based on specific conditions.
  • the user terminal 20 includes a control unit 210, a transceiver unit 220, and a transceiver antenna 230. Note that the control unit 210, the transceiver unit 220, and the transceiver antenna 230 may each include one or more.
  • this example mainly shows the functional blocks of the characteristic parts of this embodiment, and the user terminal 20 may also be assumed to have other functional blocks necessary for wireless communication. Some of the processing of each part described below may be omitted.
  • the control unit 210 controls the entire user terminal 20.
  • the control unit 210 can be configured from a controller, a control circuit, etc., which are described based on a common understanding in the technical field to which this disclosure pertains.
  • the control unit 210 may control signal generation, mapping, etc.
  • the control unit 210 may control transmission and reception using the transceiver unit 220 and the transceiver antenna 230, measurement, etc.
  • the control unit 210 may generate data, control information, sequences, etc. to be transmitted as signals, and transfer them to the transceiver unit 220.
  • the transceiver unit 220 may include a baseband unit 221, an RF unit 222, and a measurement unit 223.
  • the baseband unit 221 may include a transmission processing unit 2211 and a reception processing unit 2212.
  • the transceiver unit 220 may be composed of a transmitter/receiver, an RF circuit, a baseband circuit, a filter, a phase shifter, a measurement circuit, a transceiver circuit, etc., which are described based on a common understanding in the technical field to which the present disclosure relates.
  • the transceiver unit 220 may be configured as an integrated transceiver unit, or may be composed of a transmission unit and a reception unit.
  • the transmission unit may be composed of a transmission processing unit 2211 and an RF unit 222.
  • the reception unit may be composed of a reception processing unit 2212, an RF unit 222, and a measurement unit 223.
  • the transmitting/receiving antenna 230 can be configured as an antenna described based on common understanding in the technical field to which this disclosure pertains, such as an array antenna.
  • the transceiver 220 may receive the above-mentioned downlink channel, synchronization signal, downlink reference signal, etc.
  • the transceiver 220 may transmit the above-mentioned uplink channel, uplink reference signal, etc.
  • the transceiver 220 may form at least one of the transmit beam and receive beam using digital beamforming (e.g., precoding), analog beamforming (e.g., phase rotation), etc.
  • digital beamforming e.g., precoding
  • analog beamforming e.g., phase rotation
  • the transceiver 220 may perform PDCP layer processing, RLC layer processing (e.g., RLC retransmission control), MAC layer processing (e.g., HARQ retransmission control), etc. on the data and control information acquired from the controller 210, and generate a bit string to be transmitted.
  • RLC layer processing e.g., RLC retransmission control
  • MAC layer processing e.g., HARQ retransmission control
  • the transceiver 220 may perform transmission processing such as channel coding (which may include error correction coding), modulation, mapping, filtering, DFT processing (if necessary), IFFT processing, precoding, and digital-to-analog conversion on the bit string to be transmitted, and output a baseband signal.
  • transmission processing such as channel coding (which may include error correction coding), modulation, mapping, filtering, DFT processing (if necessary), IFFT processing, precoding, and digital-to-analog conversion on the bit string to be transmitted, and output a baseband signal.
  • Whether or not to apply DFT processing may be based on the settings of transform precoding.
  • the transceiver unit 220 transmission processing unit 2211
  • the transceiver unit 220 may perform DFT processing as the above-mentioned transmission processing in order to transmit the channel using a DFT-s-OFDM waveform, and when transform precoding is not enabled, it is not necessary to perform DFT processing as the above-mentioned transmission processing.
  • the transceiver unit 220 may perform modulation, filtering, amplification, etc., on the baseband signal to a radio frequency band, and transmit the radio frequency band signal via the transceiver antenna 230.
  • the transceiver unit 220 may perform amplification, filtering, demodulation to a baseband signal, etc. on the radio frequency band signal received by the transceiver antenna 230.
  • the transceiver 220 may apply reception processing such as analog-to-digital conversion, FFT processing, IDFT processing (if necessary), filtering, demapping, demodulation, decoding (which may include error correction decoding), MAC layer processing, RLC layer processing, and PDCP layer processing to the acquired baseband signal to acquire user data, etc.
  • reception processing such as analog-to-digital conversion, FFT processing, IDFT processing (if necessary), filtering, demapping, demodulation, decoding (which may include error correction decoding), MAC layer processing, RLC layer processing, and PDCP layer processing to the acquired baseband signal to acquire user data, etc.
  • the transceiver 220 may perform measurements on the received signal. For example, the measurement unit 223 may perform RRM measurements, CSI measurements, etc. based on the received signal.
  • the measurement unit 223 may measure received power (e.g., RSRP), received quality (e.g., RSRQ, SINR, SNR), signal strength (e.g., RSSI), propagation path information (e.g., CSI), etc.
  • the measurement results may be output to the control unit 210.
  • the measurement unit 223 may derive channel measurements for CSI calculation based on channel measurement resources.
  • the channel measurement resources may be, for example, non-zero power (NZP) CSI-RS resources.
  • the measurement unit 223 may derive interference measurements for CSI calculation based on interference measurement resources.
  • the interference measurement resources may be at least one of NZP CSI-RS resources for interference measurement, CSI-Interference Measurement (IM) resources, etc.
  • CSI-IM may be called CSI-Interference Management (IM) or may be interchangeably read as Zero Power (ZP) CSI-RS.
  • CSI-RS, NZP CSI-RS, ZP CSI-RS, CSI-IM, CSI-SSB, etc. may be read as interchangeable.
  • the transmitting unit and receiving unit of the user terminal 20 in this disclosure may be configured by at least one of the transmitting/receiving unit 220 and the transmitting/receiving antenna 230.
  • the transceiver 220 may also transmit a physical uplink shared channel (PUSCH) using simultaneous uplink (UL) transmission from multiple panels.
  • PUSCH physical uplink shared channel
  • UL simultaneous uplink
  • the transceiver 220 may transmit a Medium Access Control Element (MAC CE) including the power headroom (PHR) for each serving cell or panel if simultaneous uplink (UL) transmission from multiple panels is supported.
  • MAC CE Medium Access Control Element
  • PHR power headroom
  • the control unit 210 may control the triggering of the power headroom (PHR) based on the PUSCH transmission based on a specific condition.
  • the specific condition relates to the prohibition timer of the PHR or the maximum permissible exposure (MPE).
  • the specific condition relates to a change in the path loss or power management maximum power reduction (PMPR) of the corresponding reference signal.
  • the control unit 210 may control the triggering of the PHR for each serving cell or for each panel.
  • the control unit 210 may control the transmission of the MAC CE based on specific conditions.
  • the MAC CE may include at least one of a field related to maximum power and a field indicating an actual PHR or a virtual PHR.
  • the specific conditions may be based on the presence or absence of UL resources associated with the corresponding panel.
  • the control unit 210 may determine the panel to transmit the MAC CE based on the presence or absence of UL resources associated with the corresponding panel.
  • each functional block may be realized using one device that is physically or logically coupled, or may be realized using two or more devices that are physically or logically separated and directly or indirectly connected (for example, using wires, wirelessly, etc.).
  • the functional blocks may be realized by combining the one device or the multiple devices with software.
  • the functions include, but are not limited to, judgement, determination, judgment, calculation, computation, processing, derivation, investigation, search, confirmation, reception, transmission, output, access, resolution, selection, election, establishment, comparison, assumption, expectation, deeming, broadcasting, notifying, communicating, forwarding, configuring, reconfiguring, allocating, mapping, and assignment.
  • a functional block (component) that performs the transmission function may be called a transmitting unit, a transmitter, and the like. In either case, as mentioned above, there are no particular limitations on the method of realization.
  • a base station, a user terminal, etc. in one embodiment of the present disclosure may function as a computer that performs processing of the wireless communication method of the present disclosure.
  • FIG. 10 is a diagram showing an example of the hardware configuration of a base station and a user terminal according to one embodiment.
  • the above-mentioned base station 10 and user terminal 20 may be physically configured as a computer device including a processor 1001, a memory 1002, a storage 1003, a communication device 1004, an input device 1005, an output device 1006, a bus 1007, etc.
  • the terms apparatus, circuit, device, section, unit, etc. may be interpreted as interchangeable.
  • the hardware configuration of the base station 10 and the user terminal 20 may be configured to include one or more of the devices shown in the figures, or may be configured to exclude some of the devices.
  • processor 1001 may be implemented by one or more chips.
  • the functions of the base station 10 and the user terminal 20 are realized, for example, by loading specific software (programs) onto hardware such as the processor 1001 and memory 1002, causing the processor 1001 to perform calculations, control communications via the communication device 1004, and control at least one of the reading and writing of data in the memory 1002 and storage 1003.
  • the processor 1001 for example, runs an operating system to control the entire computer.
  • the processor 1001 may be configured as a central processing unit (CPU) including an interface with peripheral devices, a control device, an arithmetic unit, registers, etc.
  • CPU central processing unit
  • control unit 110 210
  • transmission/reception unit 120 220
  • etc. may be realized by the processor 1001.
  • the processor 1001 also reads out programs (program codes), software modules, data, etc. from at least one of the storage 1003 and the communication device 1004 into the memory 1002, and executes various processes according to these.
  • the programs used are those that cause a computer to execute at least some of the operations described in the above embodiments.
  • the control unit 110 (210) may be realized by a control program stored in the memory 1002 and running on the processor 1001, and similar implementations may be made for other functional blocks.
  • Memory 1002 is a computer-readable recording medium and may be composed of at least one of, for example, Read Only Memory (ROM), Erasable Programmable ROM (EPROM), Electrically EPROM (EEPROM), Random Access Memory (RAM), and other suitable storage media. Memory 1002 may also be called a register, cache, main memory, etc. Memory 1002 can store executable programs (program codes), software modules, etc. for implementing a wireless communication method according to one embodiment of the present disclosure.
  • ROM Read Only Memory
  • EPROM Erasable Programmable ROM
  • EEPROM Electrically EPROM
  • RAM Random Access Memory
  • Memory 1002 may also be called a register, cache, main memory, etc.
  • Memory 1002 can store executable programs (program codes), software modules, etc. for implementing a wireless communication method according to one embodiment of the present disclosure.
  • Storage 1003 is a computer-readable recording medium and may be composed of at least one of a flexible disk, a floppy disk, a magneto-optical disk (e.g., a compact disk (Compact Disc ROM (CD-ROM)), a digital versatile disk, a Blu-ray disk), a removable disk, a hard disk drive, a smart card, a flash memory device (e.g., a card, a stick, a key drive), a magnetic stripe, a database, a server, or other suitable storage medium.
  • Storage 1003 may also be referred to as an auxiliary storage device.
  • the communication device 1004 is hardware (transmitting/receiving device) for communicating between computers via at least one of a wired network and a wireless network, and is also called, for example, a network device, a network controller, a network card, or a communication module.
  • the communication device 1004 may be configured to include a high-frequency switch, a duplexer, a filter, a frequency synthesizer, etc., to realize at least one of Frequency Division Duplex (FDD) and Time Division Duplex (TDD).
  • FDD Frequency Division Duplex
  • TDD Time Division Duplex
  • the above-mentioned transmitting/receiving unit 120 (220), transmitting/receiving antenna 130 (230), etc. may be realized by the communication device 1004.
  • the transmitting/receiving unit 120 (220) may be implemented as a transmitting unit 120a (220a) and a receiving unit 120b (220b) that are physically or logically separated.
  • the input device 1005 is an input device (e.g., a keyboard, a mouse, a microphone, a switch, a button, a sensor, etc.) that accepts input from the outside.
  • the output device 1006 is an output device (e.g., a display, a speaker, a Light Emitting Diode (LED) lamp, etc.) that outputs to the outside.
  • the input device 1005 and the output device 1006 may be integrated into one structure (e.g., a touch panel).
  • each device such as the processor 1001 and memory 1002 is connected by a bus 1007 for communicating information.
  • the bus 1007 may be configured using a single bus, or may be configured using different buses between each device.
  • the base station 10 and the user terminal 20 may be configured to include hardware such as a microprocessor, a digital signal processor (DSP), an application specific integrated circuit (ASIC), a programmable logic device (PLD), or a field programmable gate array (FPGA), and some or all of the functional blocks may be realized using the hardware.
  • the processor 1001 may be implemented using at least one of these pieces of hardware.
  • a channel, a symbol, and a signal may be read as mutually interchangeable.
  • a signal may also be a message.
  • a reference signal may be abbreviated as RS, and may be called a pilot, a pilot signal, or the like depending on the applied standard.
  • a component carrier may also be called a cell, a frequency carrier, a carrier frequency, or the like.
  • a radio frame may be composed of one or more periods (frames) in the time domain.
  • Each of the one or more periods (frames) constituting a radio frame may be called a subframe.
  • a subframe may be composed of one or more slots in the time domain.
  • a subframe may have a fixed time length (e.g., 1 ms) that is independent of numerology.
  • the numerology may be a communication parameter that is applied to at least one of the transmission and reception of a signal or channel.
  • the numerology may indicate, for example, at least one of the following: SubCarrier Spacing (SCS), bandwidth, symbol length, cyclic prefix length, Transmission Time Interval (TTI), number of symbols per TTI, radio frame configuration, a specific filtering process performed by the transceiver in the frequency domain, a specific windowing process performed by the transceiver in the time domain, etc.
  • SCS SubCarrier Spacing
  • TTI Transmission Time Interval
  • radio frame configuration a specific filtering process performed by the transceiver in the frequency domain
  • a specific windowing process performed by the transceiver in the time domain etc.
  • a slot may consist of one or more symbols in the time domain (such as Orthogonal Frequency Division Multiplexing (OFDM) symbols, Single Carrier Frequency Division Multiple Access (SC-FDMA) symbols, etc.).
  • OFDM Orthogonal Frequency Division Multiplexing
  • SC-FDMA Single Carrier Frequency Division Multiple Access
  • a slot may also be a time unit based on numerology.
  • a slot may include multiple minislots. Each minislot may consist of one or multiple symbols in the time domain. A minislot may also be called a subslot. A minislot may consist of fewer symbols than a slot.
  • a PDSCH (or PUSCH) transmitted in a time unit larger than a minislot may be called PDSCH (PUSCH) mapping type A.
  • a PDSCH (or PUSCH) transmitted using a minislot may be called PDSCH (PUSCH) mapping type B.
  • a radio frame, a subframe, a slot, a minislot, and a symbol all represent time units when transmitting a signal.
  • a different name may be used for a radio frame, a subframe, a slot, a minislot, and a symbol, respectively.
  • the time units such as a frame, a subframe, a slot, a minislot, and a symbol in this disclosure may be read as interchangeable.
  • one subframe may be called a TTI
  • multiple consecutive subframes may be called a TTI
  • one slot or one minislot may be called a TTI.
  • at least one of the subframe and the TTI may be a subframe (1 ms) in existing LTE, a period shorter than 1 ms (e.g., 1-13 symbols), or a period longer than 1 ms.
  • the unit representing the TTI may be called a slot, minislot, etc., instead of a subframe.
  • TTI refers to, for example, the smallest time unit for scheduling in wireless communication.
  • a base station schedules each user terminal by allocating radio resources (such as frequency bandwidth and transmission power that can be used by each user terminal) in TTI units.
  • radio resources such as frequency bandwidth and transmission power that can be used by each user terminal
  • the TTI may be a transmission time unit for a channel-coded data packet (transport block), a code block, a code word, etc., or may be a processing unit for scheduling, link adaptation, etc.
  • the time interval e.g., the number of symbols
  • the time interval in which a transport block, a code block, a code word, etc. is actually mapped may be shorter than the TTI.
  • one or more TTIs may be the minimum time unit of scheduling.
  • the number of slots (minislots) that constitute the minimum time unit of scheduling may be controlled.
  • a TTI having a time length of 1 ms may be called a normal TTI (TTI in 3GPP Rel. 8-12), normal TTI, long TTI, normal subframe, normal subframe, long subframe, slot, etc.
  • a TTI shorter than a normal TTI may be called a shortened TTI, short TTI, partial or fractional TTI, shortened subframe, short subframe, minislot, subslot, slot, etc.
  • a long TTI (e.g., a normal TTI, a subframe, etc.) may be interpreted as a TTI having a time length of more than 1 ms
  • a short TTI e.g., a shortened TTI, etc.
  • TTI length shorter than the TTI length of a long TTI and equal to or greater than 1 ms.
  • a resource block is a resource allocation unit in the time domain and frequency domain, and may include one or more consecutive subcarriers in the frequency domain.
  • the number of subcarriers included in an RB may be the same regardless of numerology, and may be, for example, 12.
  • the number of subcarriers included in an RB may be determined based on numerology.
  • an RB may include one or more symbols in the time domain and may be one slot, one minislot, one subframe, or one TTI in length.
  • One TTI, one subframe, etc. may each be composed of one or more resource blocks.
  • one or more RBs may be referred to as a physical resource block (Physical RB (PRB)), a sub-carrier group (Sub-Carrier Group (SCG)), a resource element group (Resource Element Group (REG)), a PRB pair, an RB pair, etc.
  • PRB Physical RB
  • SCG sub-carrier Group
  • REG resource element group
  • PRB pair an RB pair, etc.
  • a resource block may be composed of one or more resource elements (REs).
  • REs resource elements
  • one RE may be a radio resource area of one subcarrier and one symbol.
  • a Bandwidth Part which may also be referred to as a partial bandwidth, may represent a subset of contiguous common resource blocks (RBs) for a given numerology on a given carrier, where the common RBs may be identified by an index of the RB relative to a common reference point of the carrier.
  • PRBs may be defined in a BWP and numbered within the BWP.
  • the BWP may include a UL BWP (BWP for UL) and a DL BWP (BWP for DL).
  • BWP UL BWP
  • BWP for DL DL BWP
  • One or more BWPs may be configured for a UE within one carrier.
  • At least one of the configured BWPs may be active, and the UE may not expect to transmit or receive a given signal/channel outside the active BWP.
  • BWP bitmap
  • radio frames, subframes, slots, minislots, and symbols are merely examples.
  • the number of subframes included in a radio frame, the number of slots per subframe or radio frame, the number of minislots included in a slot, the number of symbols and RBs included in a slot or minislot, the number of subcarriers included in an RB, as well as the number of symbols in a TTI, the symbol length, and the cyclic prefix (CP) length can be changed in various ways.
  • the information, parameters, etc. described in this disclosure may be represented using absolute values, may be represented using relative values from a predetermined value, or may be represented using other corresponding information.
  • a radio resource may be indicated by a predetermined index.
  • the names used for parameters and the like in this disclosure are not limiting in any respect. Furthermore, the formulas and the like using these parameters may differ from those explicitly disclosed in this disclosure.
  • the various channels (PUCCH, PDCCH, etc.) and information elements may be identified by any suitable names, and therefore the various names assigned to these various channels and information elements are not limiting in any respect.
  • the information, signals, etc. described in this disclosure may be represented using any of a variety of different technologies.
  • the data, instructions, commands, information, signals, bits, symbols, chips, etc. that may be referred to throughout the above description may be represented by voltages, currents, electromagnetic waves, magnetic fields or magnetic particles, optical fields or photons, or any combination thereof.
  • Information, signals, etc. may be output from a higher layer to a lower layer and/or from a lower layer to a higher layer. Information, signals, etc. may be input/output via multiple network nodes.
  • Input/output information, signals, etc. may be stored in a specific location (e.g., memory) or may be managed using a management table. Input/output information, signals, etc. may be overwritten, updated, or added to. Output information, signals, etc. may be deleted. Input information, signals, etc. may be transmitted to another device.
  • a specific location e.g., memory
  • Input/output information, signals, etc. may be overwritten, updated, or added to.
  • Output information, signals, etc. may be deleted.
  • Input information, signals, etc. may be transmitted to another device.
  • the notification of information is not limited to the aspects/embodiments described in this disclosure, and may be performed using other methods.
  • the notification of information in this disclosure may be performed by physical layer signaling (e.g., Downlink Control Information (DCI), Uplink Control Information (UCI)), higher layer signaling (e.g., Radio Resource Control (RRC) signaling, broadcast information (Master Information Block (MIB), System Information Block (SIB)), etc.), Medium Access Control (MAC) signaling), other signals, or a combination of these.
  • DCI Downlink Control Information
  • UCI Uplink Control Information
  • RRC Radio Resource Control
  • MIB Master Information Block
  • SIB System Information Block
  • MAC Medium Access Control
  • the physical layer signaling may be called Layer 1/Layer 2 (L1/L2) control information (L1/L2 control signal), L1 control information (L1 control signal), etc.
  • the RRC signaling may be called an RRC message, for example, an RRC Connection Setup message, an RRC Connection Reconfiguration message, etc.
  • the MAC signaling may be notified, for example, using a MAC Control Element (CE).
  • CE MAC Control Element
  • notification of specified information is not limited to explicit notification, but may be implicit (e.g., by not notifying the specified information or by notifying other information).
  • the determination may be based on a value represented by a single bit (0 or 1), a Boolean value represented by true or false, or a comparison of numerical values (e.g., with a predetermined value).
  • Software shall be construed broadly to mean instructions, instruction sets, code, code segments, program code, programs, subprograms, software modules, applications, software applications, software packages, routines, subroutines, objects, executable files, threads of execution, procedures, functions, etc., whether referred to as software, firmware, middleware, microcode, hardware description language, or otherwise.
  • Software, instructions, information, etc. may also be transmitted and received via a transmission medium.
  • a transmission medium For example, if the software is transmitted from a website, server, or other remote source using at least one of wired technologies (such as coaxial cable, fiber optic cable, twisted pair, Digital Subscriber Line (DSL)), and/or wireless technologies (such as infrared, microwave, etc.), then at least one of these wired and wireless technologies is included within the definition of a transmission medium.
  • wired technologies such as coaxial cable, fiber optic cable, twisted pair, Digital Subscriber Line (DSL)
  • wireless technologies such as infrared, microwave, etc.
  • Network may refer to the devices included in the network (e.g., base stations).
  • the antenna port may be interchangeably read as an antenna port for any signal/channel (e.g., a demodulation reference signal (DMRS) port).
  • the resource may be interchangeably read as a resource for any signal/channel (e.g., a reference signal resource, an SRS resource, etc.).
  • the resource may include time/frequency/code/space/power resources.
  • the spatial domain transmission filter may include at least one of a spatial domain transmission filter and a spatial domain reception filter.
  • the above groups may include, for example, at least one of a spatial relationship group, a Code Division Multiplexing (CDM) group, a Reference Signal (RS) group, a Control Resource Set (CORESET) group, a PUCCH group, an antenna port group (e.g., a DMRS port group), a layer group, a resource group, a beam group, an antenna group, a panel group, etc.
  • CDM Code Division Multiplexing
  • RS Reference Signal
  • CORESET Control Resource Set
  • beam SRS Resource Indicator (SRI), CORESET, CORESET pool, PDSCH, PUSCH, codeword (CW), transport block (TB), RS, etc. may be read as interchangeable.
  • SRI SRS Resource Indicator
  • CORESET CORESET pool
  • PDSCH PUSCH
  • codeword CW
  • TB transport block
  • RS etc.
  • TCI state downlink TCI state
  • DL TCI state downlink TCI state
  • UL TCI state uplink TCI state
  • unified TCI state common TCI state
  • joint TCI state etc.
  • QCL QCL
  • QCL assumptions QCL relationship
  • QCL type information QCL property/properties
  • specific QCL type e.g., Type A, Type D
  • specific QCL type e.g., Type A, Type D
  • index identifier
  • indicator indication, resource ID, etc.
  • sequence list, set, group, cluster, subset, etc.
  • TCI state ID may be interchangeable.
  • TCI state ID may be interchangeable as “set of spatial relationship information (TCI state)", “one or more pieces of spatial relationship information”, etc.
  • TCI state and TCI may be interchangeable.
  • Spatial relationship information and spatial relationship may be interchangeable.
  • Base Station may also be referred to by terms such as macrocell, small cell, femtocell, picocell, etc.
  • a base station can accommodate one or more (e.g., three) cells.
  • a base station accommodates multiple cells, the entire coverage area of the base station can be divided into multiple smaller areas, and each smaller area can also provide communication services by a base station subsystem (e.g., a small base station for indoor use (Remote Radio Head (RRH))).
  • RRH Remote Radio Head
  • the term "cell” or “sector” refers to a part or the entire coverage area of at least one of the base station and base station subsystems that provide communication services in this coverage.
  • a base station transmitting information to a terminal may be interpreted as the base station instructing the terminal to control/operate based on the information.
  • MS Mobile Station
  • UE User Equipment
  • a mobile station may also be referred to as a subscriber station, mobile unit, subscriber unit, wireless unit, remote unit, mobile device, wireless device, wireless communication device, remote device, mobile subscriber station, access terminal, mobile terminal, wireless terminal, remote terminal, handset, user agent, mobile client, client, or some other suitable terminology.
  • At least one of the base station and the mobile station may be called a transmitting device, a receiving device, a wireless communication device, etc.
  • at least one of the base station and the mobile station may be a device mounted on a moving object, the moving object itself, etc.
  • the moving body in question refers to an object that can move, and the moving speed is arbitrary, and of course includes the case where the moving body is stationary.
  • the moving body in question includes, but is not limited to, vehicles, transport vehicles, automobiles, motorcycles, bicycles, connected cars, excavators, bulldozers, wheel loaders, dump trucks, forklifts, trains, buses, handcarts, rickshaws, ships and other watercraft, airplanes, rockets, artificial satellites, drones, multicopters, quadcopters, balloons, and objects mounted on these.
  • the moving body in question may also be a moving body that moves autonomously based on an operating command.
  • the moving object may be a vehicle (e.g., a car, an airplane, etc.), an unmanned moving object (e.g., a drone, an autonomous vehicle, etc.), or a robot (manned or unmanned).
  • a vehicle e.g., a car, an airplane, etc.
  • an unmanned moving object e.g., a drone, an autonomous vehicle, etc.
  • a robot manned or unmanned
  • at least one of the base station and the mobile station may also include devices that do not necessarily move during communication operations.
  • at least one of the base station and the mobile station may be an Internet of Things (IoT) device such as a sensor.
  • IoT Internet of Things
  • FIG. 11 is a diagram showing an example of a vehicle according to an embodiment.
  • the vehicle 40 includes a drive unit 41, a steering unit 42, an accelerator pedal 43, a brake pedal 44, a shift lever 45, left and right front wheels 46, left and right rear wheels 47, an axle 48, an electronic control unit 49, various sensors (including a current sensor 50, an RPM sensor 51, an air pressure sensor 52, a vehicle speed sensor 53, an acceleration sensor 54, an accelerator pedal sensor 55, a brake pedal sensor 56, a shift lever sensor 57, and an object detection sensor 58), an information service unit 59, and a communication module 60.
  • various sensors including a current sensor 50, an RPM sensor 51, an air pressure sensor 52, a vehicle speed sensor 53, an acceleration sensor 54, an accelerator pedal sensor 55, a brake pedal sensor 56, a shift lever sensor 57, and an object detection sensor 58
  • an information service unit 59 including a communication module 60.
  • the drive unit 41 is composed of at least one of an engine, a motor, and a hybrid of an engine and a motor, for example.
  • the steering unit 42 includes at least a steering wheel (also called a handlebar), and is configured to steer at least one of the front wheels 46 and the rear wheels 47 based on the operation of the steering wheel operated by the user.
  • the electronic control unit 49 is composed of a microprocessor 61, memory (ROM, RAM) 62, and a communication port (e.g., an Input/Output (IO) port) 63. Signals are input to the electronic control unit 49 from various sensors 50-58 provided in the vehicle.
  • the electronic control unit 49 may also be called an Electronic Control Unit (ECU).
  • ECU Electronic Control Unit
  • Signals from the various sensors 50-58 include a current signal from a current sensor 50 that senses the motor current, a rotation speed signal of the front wheels 46/rear wheels 47 acquired by a rotation speed sensor 51, an air pressure signal of the front wheels 46/rear wheels 47 acquired by an air pressure sensor 52, a vehicle speed signal acquired by a vehicle speed sensor 53, an acceleration signal acquired by an acceleration sensor 54, a depression amount signal of the accelerator pedal 43 acquired by an accelerator pedal sensor 55, a depression amount signal of the brake pedal 44 acquired by a brake pedal sensor 56, an operation signal of the shift lever 45 acquired by a shift lever sensor 57, and a detection signal for detecting obstacles, vehicles, pedestrians, etc. acquired by an object detection sensor 58.
  • the information service unit 59 is composed of various devices, such as a car navigation system, audio system, speakers, displays, televisions, and radios, for providing (outputting) various information such as driving information, traffic information, and entertainment information, and one or more ECUs that control these devices.
  • the information service unit 59 uses information acquired from external devices via the communication module 60, etc., to provide various information/services (e.g., multimedia information/multimedia services) to the occupants of the vehicle 40.
  • various information/services e.g., multimedia information/multimedia services
  • the information service unit 59 may include input devices (e.g., a keyboard, a mouse, a microphone, a switch, a button, a sensor, a touch panel, etc.) that accept input from the outside, and may also include output devices (e.g., a display, a speaker, an LED lamp, a touch panel, etc.) that perform output to the outside.
  • input devices e.g., a keyboard, a mouse, a microphone, a switch, a button, a sensor, a touch panel, etc.
  • output devices e.g., a display, a speaker, an LED lamp, a touch panel, etc.
  • the driving assistance system unit 64 is composed of various devices such as millimeter wave radar, Light Detection and Ranging (LiDAR), cameras, positioning locators (e.g., Global Navigation Satellite System (GNSS)), map information (e.g., High Definition (HD) maps, Autonomous Vehicle (AV) maps), gyro systems (e.g., Inertial Measurement Unit (IMU), Inertial Navigation System (INS)), artificial intelligence (AI) chips, and AI processors, which provide functions for preventing accidents and reducing the driver's driving burden, and one or more ECUs that control these devices.
  • the driving assistance system unit 64 also transmits and receives various information via the communication module 60 to realize driving assistance functions or autonomous driving functions.
  • the communication module 60 can communicate with the microprocessor 61 and components of the vehicle 40 via the communication port 63.
  • the communication module 60 transmits and receives data (information) via the communication port 63 between the drive unit 41, steering unit 42, accelerator pedal 43, brake pedal 44, shift lever 45, left and right front wheels 46, left and right rear wheels 47, axles 48, the microprocessor 61 and memory (ROM, RAM) 62 in the electronic control unit 49, and the various sensors 50-58 that are provided on the vehicle 40.
  • the communication module 60 is a communication device that can be controlled by the microprocessor 61 of the electronic control unit 49 and can communicate with an external device. For example, it transmits and receives various information to and from the external device via wireless communication.
  • the communication module 60 may be located either inside or outside the electronic control unit 49.
  • the external device may be, for example, the above-mentioned base station 10 or user terminal 20.
  • the communication module 60 may also be, for example, at least one of the above-mentioned base station 10 and user terminal 20 (it may function as at least one of the base station 10 and user terminal 20).
  • the communication module 60 may transmit at least one of the signals from the various sensors 50-58 described above input to the electronic control unit 49, information obtained based on the signals, and information based on input from the outside (user) obtained via the information service unit 59 to an external device via wireless communication.
  • the electronic control unit 49, the various sensors 50-58, the information service unit 59, etc. may be referred to as input units that accept input.
  • the PUSCH transmitted by the communication module 60 may include information based on the above input.
  • the communication module 60 receives various information (traffic information, signal information, vehicle distance information, etc.) transmitted from an external device and displays it on an information service unit 59 provided in the vehicle.
  • the information service unit 59 may also be called an output unit that outputs information (for example, outputs information to a device such as a display or speaker based on the PDSCH (or data/information decoded from the PDSCH) received by the communication module 60).
  • the communication module 60 also stores various information received from external devices in memory 62 that can be used by the microprocessor 61. Based on the information stored in memory 62, the microprocessor 61 may control the drive unit 41, steering unit 42, accelerator pedal 43, brake pedal 44, shift lever 45, left and right front wheels 46, left and right rear wheels 47, axles 48, various sensors 50-58, and the like provided on the vehicle 40.
  • the base station in the present disclosure may be read as a user terminal.
  • each aspect/embodiment of the present disclosure may be applied to a configuration in which communication between a base station and a user terminal is replaced with communication between multiple user terminals (which may be called, for example, Device-to-Device (D2D), Vehicle-to-Everything (V2X), etc.).
  • the user terminal 20 may be configured to have the functions of the base station 10 described above.
  • terms such as "uplink” and "downlink” may be read as terms corresponding to terminal-to-terminal communication (for example, "sidelink").
  • the uplink channel, downlink channel, etc. may be read as the sidelink channel.
  • the user terminal in this disclosure may be interpreted as a base station.
  • the base station 10 may be configured to have the functions of the user terminal 20 described above.
  • operations that are described as being performed by a base station may in some cases be performed by its upper node.
  • a network that includes one or more network nodes having base stations, it is clear that various operations performed for communication with terminals may be performed by the base station, one or more network nodes other than the base station (such as, but not limited to, a Mobility Management Entity (MME) or a Serving-Gateway (S-GW)), or a combination of these.
  • MME Mobility Management Entity
  • S-GW Serving-Gateway
  • each aspect/embodiment described in this disclosure may be used alone, in combination, or switched between depending on the implementation.
  • the processing procedures, sequences, flow charts, etc. of each aspect/embodiment described in this disclosure may be rearranged as long as there is no inconsistency.
  • the methods described in this disclosure present elements of various steps using an exemplary order, and are not limited to the particular order presented.
  • LTE Long Term Evolution
  • LTE-A LTE-Advanced
  • LTE-B LTE-Beyond
  • SUPER 3G IMT-Advanced
  • 4th generation mobile communication system 4th generation mobile communication system
  • 5G 5th generation mobile communication system
  • 6G 6th generation mobile communication system
  • xG x is, for example, an integer or decimal
  • Future Radio Access FX
  • GSM Global System for Mobile communications
  • CDMA2000 Code Division Multiple Access
  • UMB Ultra Mobile Broadband
  • IEEE 802.11 Wi-Fi
  • IEEE 802.16 WiMAX (registered trademark)
  • IEEE 802.20 Ultra-WideBand (UWB), Bluetooth (registered trademark), and other appropriate wireless communication methods, as well as next-generation systems that are expanded, modified,
  • the phrase “based on” does not mean “based only on,” unless expressly stated otherwise. In other words, the phrase “based on” means both “based only on” and “based at least on.”
  • any reference to elements using designations such as “first,” “second,” etc., used in this disclosure does not generally limit the quantity or order of those elements. These designations may be used in this disclosure as a convenient method of distinguishing between two or more elements. Thus, a reference to a first and second element does not imply that only two elements may be employed or that the first element must precede the second element in some way.
  • determining may encompass a wide variety of actions. For example, “determining” may be considered to be judging, calculating, computing, processing, deriving, investigating, looking up, search, inquiry (e.g., looking in a table, database, or other data structure), ascertaining, etc.
  • Determining may also be considered to mean “determining” receiving (e.g., receiving information), transmitting (e.g., sending information), input, output, accessing (e.g., accessing data in a memory), etc.
  • judgment (decision) may be considered to mean “judging (deciding)” resolving, selecting, choosing, establishing, comparing, etc.
  • judgment (decision) may be considered to mean “judging (deciding)” some kind of action.
  • judgment (decision) may be interpreted interchangeably with the actions described above.
  • expect may be read as “be expected”.
  • "expect(s)" ("" may be expressed, for example, as a that clause, a to infinitive, etc.) may be read as “be expected".
  • "does not expect" may be read as "be not expected".
  • "An apparatus A is not expected" may be read as "An apparatus B other than apparatus A does not expect" (for example, if apparatus A is a UE, apparatus B may be a base station).
  • the "maximum transmit power" referred to in this disclosure may mean the maximum value of transmit power, may mean the nominal UE maximum transmit power, or may mean the rated UE maximum transmit power.
  • connection and “coupled,” or any variation thereof, refer to any direct or indirect connection or coupling between two or more elements, and may include the presence of one or more intermediate elements between two elements that are “connected” or “coupled” to each other.
  • the coupling or connection between the elements may be physical, logical, or a combination thereof. For example, "connected” may be read as "accessed.”
  • a and B are different may mean “A and B are different from each other.”
  • the term may also mean “A and B are each different from C.”
  • Terms such as “separate” and “combined” may also be interpreted in the same way as “different.”
  • timing, time, duration, time instance, any time unit e.g., slot, subslot, symbol, subframe
  • occasion, resource etc.

Landscapes

  • Engineering & Computer Science (AREA)
  • Computer Networks & Wireless Communication (AREA)
  • Signal Processing (AREA)
  • Quality & Reliability (AREA)
  • Mobile Radio Communication Systems (AREA)

Abstract

本開示の一態様に係る端末は、マルチパネルからの上りリンク（ＵＬ）同時送信がサポートされている場合、サービングセルごと又はパネルごとのパワーヘッドルーム（ＰＨＲ）を含むMedium　Access　Control　Control　Element（ＭＡＣ　ＣＥ）を送信する送信部と、前記ＭＡＣ　ＣＥの送信を特定の条件に基づいて制御する制御部と、を有することを特徴とする。本開示の一態様によれば、送信電力制御を適切に行うことができる。

Description

端末、無線通信方法及び基地局
　本開示は、次世代移動通信システムにおける端末、無線通信方法及び基地局に関する。
　Universal　Mobile　Telecommunications　System（ＵＭＴＳ）ネットワークにおいて、更なる高速データレート、低遅延などを目的としてLong　Term　Evolution（ＬＴＥ）が仕様化された（非特許文献１）。また、ＬＴＥ（Third　Generation　Partnership　Project（３ＧＰＰ（登録商標））　Release（Ｒｅｌ．）８、９）の更なる大容量、高度化などを目的として、ＬＴＥ－Ａｄｖａｎｃｅｄ（３ＧＰＰ　Ｒｅｌ．１０－１４）が仕様化された。
　ＬＴＥの後継システム（例えば、5th　generation　mobile　communication　system（５Ｇ）、５Ｇ＋（plus）、6th　generation　mobile　communication　system（６Ｇ）、New　Radio（ＮＲ）、３ＧＰＰ　Ｒｅｌ．１５以降などともいう）も検討されている。
　将来の無線通信システムにおいて、ＵＥは、マルチパネル（又は、マルチビーム）の１つを上りリンク（ＵＬ）送信に用いることができる。また、ＵＬのスループット／信頼性の改善のために、１以上の送受信ポイント（Transmission/Reception　Point（ＴＲＰ））に向けて、複数パネルを利用した同時ＵＬ送信（例えば、simultaneous　multi-panel　UL　transmission（SiMPUL/sTxMP））がサポートされることが検討されている。
　マルチパネル同時ＵＬ送信がサポートされる場合、ＵＥは２つのパネルからＵＬを同時に送信するが、この場合のＰＨＲの報告／計算について、明確になっていない。例えば、ＰＨＲがトリガされるイベント／条件について、明確になっていない。これにより、送信制御が適切に行われず、通信スループットが低下するおそれがある。
　そこで、本開示は、送信電力制御を適切に行うことができる端末、無線通信方法及び基地局を提供することを目的の１つとする。
　本開示の一態様に係る端末は、マルチパネルからの上りリンク（ＵＬ）同時送信がサポートされている場合、サービングセルごと又はパネルごとのパワーヘッドルーム（ＰＨＲ）を含むMedium　Access　Control　Control　Element（ＭＡＣ　ＣＥ）を送信する送信部と、前記ＭＡＣ　ＣＥの送信を特定の条件に基づいて制御する制御部と、を有することを特徴とする。
　本開示の一態様によれば、送信電力制御を適切に行うことができる。
図１Ａ－図１Ｃは、複数パネルを用いるＰＵＳＣＨ送信の例を示す図である。 図２Ａ、図２Ｂは、複数パネルを用いるＰＵＣＣＨ送信の例を示す図である。 図３は、Ｒｅｌ．１６　ＮＲにおけるシングルエントリＰＨＲ　ＭＡＣ　ＣＥの一例を示す図である。 図４は、Ｒｅｌ．１６　ＮＲにおけるマルチプルエントリＰＨＲ　ＭＡＣ　ＣＥの一例を示す図である。 図５は、ＰＨＲの送信の概要を示す図である。 図６Ａ－図６Ｄは、第２の実施形態に係るＰＨＲのためのＭＡＣ　ＣＥを示す一例である。 図７は、一実施形態に係る無線通信システムの概略構成の一例を示す図である。 図８は、一実施形態に係る基地局の構成の一例を示す図である。 図９は、一実施形態に係るユーザ端末の構成の一例を示す図である。 図１０は、一実施形態に係る基地局及びユーザ端末のハードウェア構成の一例を示す図である。 図１１は、一実施形態に係る車両の一例を示す図である。
（マルチパネル送信）
　Ｒｅｌ．１５及びＲｅｌ．１６のＵＥにおいては、１つのみのビーム及びパネルが、１つの時点においてＵＬ送信に用いられる（図１Ａ）。Ｒｅｌ．１７においては、ＵＬのスループット及び信頼性（reliability）の改善のために、１以上の送受信ポイント（Transmission/Reception　Point（ＴＲＰ））に対して、マルチビーム（複数ビーム）及びマルチパネル（複数パネル）の同時ＵＬ送信が検討されている。
　マルチビーム及びマルチパネルを用いる同時ＵＬ送信に対し、マルチパネルを有する１つのＴＲＰによる受信（図１Ｂ）、又は理想バックホール（ideal　backhaul）を有する２つのＴＲＰによる受信（図１Ｃ）、が検討されている。複数ＰＵＳＣＨ（例えば、ＰＵＳＣＨ＃１及びＰＵＳＣＨ＃２の同時送信）のスケジューリングのための単一のＰＤＣＣＨが検討されている。パネル固有送信がサポートされ、パネルＩＤが導入されること、が検討されている。
　基地局は、ＵＬ　送信設定指示（Transmission　Configuration　Indication（ＴＣＩ））又はパネルＩＤを用いて、ＵＬ送信のためのパネル固有送信を設定又は指示してもよい。ＵＬ　ＴＣＩ（ＵＬ　ＴＣＩ状態）は、Ｒｅｌ．１５においてサポートされるＤＬビーム指示と類似するシグナリングに基づいてもよい。パネルＩＤは、ターゲットＲＳリソース又はターゲットＲＳリソースセットと、ＰＵＣＣＨと、ＳＲＳと、ＰＲＡＣＨと、の少なくとも１つの送信に、暗示的に又は明示的に適用されてもよい。パネルＩＤが明示的に通知される場合、パネルＩＤは、ターゲットＲＳと、ターゲットチャネルと、リファレンスＲＳと、の少なくとも１つ（例えば、ＤＬ　ＲＳリソース設定又は空間関係情報）において設定されてもよい。
　マルチパネルを利用した同時ＵＬ送信において、ＵＥは、複数の物理上りリンク制御チャネル（ＰＵＣＣＨ）の送信を行ってもよい。ＰＵＣＣＨ用のマルチパネルを利用した同時ＵＬ送信の送信方式として、以下スキーム１及び２が検討されている。
［スキーム１］
　２つのＰＵＣＣＨリソースが、時間ドメインにおいて重複（オーバーラップ）し、同時に送信される。２つのＰＵＣＣＨリソースのそれぞれは、１つの異なるパネル／ビームに関連付けられる（図２Ａ参照）。２つのビームのそれぞれは、それぞれのＴＲＰに向けて送信される。
［スキーム２］
　１つのＰＵＣＣＨリソースが、２つのパネル／空間関係を用いて同時に送信される。１つのＰＵＣＣＨリソースは、２つのパネル／ビームに関連付けられる（図２Ｂ参照）。２つのビームのそれぞれは、それぞれのＴＲＰに向けて送信される。
　なお、マルチパネルの数が２つである場合を例に説明したが、本開示において、パネルの数は３以上であってもよい。言い換えれば、パネル数の２は、３以上の数に読み替えられてもよい。
　なお、スキーム２は、ＳＦＮ（single　frequency　network）のＰＵＣＣＨの繰り返し送信（repetition）に適用されてもよい。
　また、マルチパネルを利用した同時ＵＬ送信において、ＵＥは、複数の物理上りリンク共有チャネル（ＰＵＳＣＨ）の送信を行ってもよい。ＰＵＳＣＨ用のマルチパネルを利用した同時ＵＬ送信の送信方式として、以下のスキーム３－５が検討されている。
［スキーム３］
・単一のＤＣＩ（Ｓ－ＤＣＩ）ベースの空間分割多重（Space　Division　Multiplexing：ＳＤＭ）方式：
　この方式では、１つのＰＵＳＣＨの異なるレイヤ／ＤＭＲＳポートが別々にプリコーディングされ、異なるＵＥビーム／パネルから同時に送信される。なお、当該方式では、２つのＣＷ（コードワード）をサポートするかどうか、２つの異なるＵＥビーム／パネルから同時に送信するかどうかが検討課題として挙げられる。
［スキーム４］
・Ｓ－ＤＣＩベースのＳＦＮ方式：
　この方式では、１つのＰＵＳＣＨの同じレイヤ／ＤＭＲＳポートが、全て異なる２つのＵＥビーム／パネルから同時に送信される。
［スキーム５］
・Ｍ－ＤＣＩのＰＵＳＣＨ同時送信方式：
　この方式では、異なるＴＲＰに関連する２つの独立したＰＵＳＣＨが、同じアクティブＢＷＰ内で同時に送信される。例えば、２つのＰＵＳＣＨの合計レイヤ数は最大４レイヤであってよい。なお、これら２つのＰＵＳＣＨのそれぞれのレイヤ数は、仕様によって規定されてよく、例えば１－３レイヤ、又は最大２レイヤであってよい。
（ＵＬ　ＴＣＩ状態）
　Ｒｅｌ．１６　ＮＲでは、ＵＬのビーム指示方法として、ＵＬ　ＴＣＩ状態を用いることが検討されている。ＵＬ　ＴＣＩ状態の通知は、ＵＥのＤＬビーム（ＤＬ　ＴＣＩ状態）の通知に類似する。なお、ＤＬ　ＴＣＩ状態は、ＰＤＣＣＨ／ＰＤＳＣＨのためのＴＣＩ状態と互いに読み換えられてもよい。
　ＵＬ　ＴＣＩ状態が設定（指定）されるチャネル／信号（ターゲットチャネル／ＲＳと呼ばれてもよい）は、例えば、ＰＵＳＣＨ（ＰＵＳＣＨのＤＭＲＳ）、ＰＵＣＣＨ（ＰＵＣＣＨのＤＭＲＳ）、ランダムアクセスチャネル（Physical　Random　Access　Channel（ＰＲＡＣＨ））、ＳＲＳなどの少なくとも１つであってもよい。
　また、当該チャネル／信号とＱＣＬ関係となるＲＳ（ソースＲＳ）は、例えば、ＤＬ　ＲＳ（例えば、ＳＳＢ、ＣＳＩ－ＲＳ、ＴＲＳなど）であってもよいし、ＵＬ　ＲＳ（例えば、ＳＲＳ、ビームマネジメント用のＳＲＳなど）であってもよい。
　ＵＬ　ＴＣＩ状態において、当該チャネル／信号とＱＣＬ関係となるＲＳは、当該ＲＳを受信又は送信するためのパネルＩＤに関連付けられてもよい。当該関連付けは、上位レイヤシグナリング（例えば、ＲＲＣシグナリング、ＭＡＣ　ＣＥなど）によって明示的に設定（又は指定）されてもよいし、暗示的に判断されてもよい。
　ＲＳとパネルＩＤとの対応関係は、ＵＬ　ＴＣＩ状態情報に含まれて設定されてもよいし、当該ＲＳのリソース設定情報、空間関係情報などの少なくとも１つに含まれて設定されてもよい。
　ＵＬ　ＴＣＩ状態によって示されるＱＣＬタイプは、既存のＱＣＬタイプＡ－Ｄであってもよいし、他のＱＣＬタイプであってもよいし、所定の空間関係、関連するアンテナポート（ポートインデックス）などを含んでもよい。
　ＵＥは、ＵＬ送信について、関連するパネルＩＤを指定される（例えば、ＤＣＩによって指定される）と、当該パネルＩＤに対応するパネルを用いて当該ＵＬ送信を行ってもよい。パネルＩＤは、ＵＬ　ＴＣＩ状態に関連付けられてもよく、ＵＥは、所定のＵＬチャネル／信号についてＵＬ　ＴＣＩ状態を指定（又はアクティベート）された場合、当該ＵＬ　ＴＣＩ状態に関連するパネルＩＤに従って当該ＵＬチャネル／信号送信に用いるパネルを特定してもよい。
（送信電力制御）
＜ＰＵＳＣＨ用送信電力制御＞
　ＮＲ（例えば、Ｒｅｌ．１６）では、ＰＵＳＣＨの送信電力は、ＤＣＩ内の所定フィールド（ＴＰＣコマンドフィールド等ともいう）の値が示すＴＰＣコマンド（値、増減値、補正値（correction　value）等ともいう）に基づいて制御される。
　例えば、ＵＥが、インデックスｊを有するパラメータセット（オープンループパラメータセット）、電力制御調整状態（power　control　adjustment　state）のインデックスｌを用いて、サービングセルｃのキャリアｆのアクティブＵＬ　ＢＷＰ　ｂ上でＰＵＳＣＨを送信する場合、ＰＵＳＣＨ送信機会（transmission　occasion）（送信期間等ともいう）ｉにおけるＰＵＳＣＨの送信電力（ＰＰＵＳＣＨ、ｂ，ｆ，ｃ（ｉ，ｊ，ｑｄ，ｌ））は、下記式（１）で表されてもよい。
Figure JPOXMLDOC01-appb-I000001
　ここで、電力制御調整状態は、上位レイヤパラメータによって複数の状態（例えば、２状態）を有するか、又は、単一の状態を有するかが設定されてもよい。また、複数の電力制御調整状態が設定される場合、インデックスｌ（例えば、ｌ∈｛０，１｝）によって当該複数の電力制御調整状態の一つが識別されてもよい。電力制御調整状態は、ＰＵＳＣＨ電力制御調整状態（PUSCH　power　control　adjustment　state）、第１又は第２の状態等と呼ばれてもよい。
　また、ＰＵＳＣＨ送信機会ｉは、ＰＵＳＣＨが送信される所定期間であり、例えば、一以上のシンボル、一以上のスロット等で構成されてもよい。
　式（１）において、ＰＣＭＡＸ，ｆ，ｃ（ｉ）は、例えば、送信機会ｉにおけるサービングセルｃのキャリアｆ用に設定されるユーザ端末の送信電力（最大送信電力、ＵＥ最大出力電力等ともいう）である。ＰＯ＿ＰＵＳＣＨ，ｂ，ｆ，ｃ（ｊ）は、例えば、パラメータセット設定ｊにおけるサービングセルｃのキャリアｆのアクティブＵＬ　ＢＷＰ　ｂ用に設定される目標受信電力に係るパラメータ（例えば、送信電力オフセットに関するパラメータ、送信電力オフセットＰ０、目標受信電力パラメータ等ともいう）である。
　ＭＰＵＳＣＨ ＲＢ，ｂ，ｆ，ｃ（ｉ）は、例えば、サービングセルｃ及びサブキャリア間隔μのキャリアｆのアクティブＵＬ　ＢＷＰ　ｂにおける送信機会ｉ用にＰＵＳＣＨに割り当てられるリソースブロック数（帯域幅）である。αｂ，ｆ，ｃ（ｊ）は、上位レイヤパラメータによって提供される値（例えば、msg3-Alpha、p0-PUSCH-Alpha、フラクショナル因子等ともいう）である。
　ＰＬｂ，ｆ，ｃ（ｑｄ）は、例えば、サービングセルｃのキャリアｆのアクティブＵＬ　ＢＷＰ　ｂに関連付けられる下りＢＷＰ用の参照信号（パスロス参照ＲＳ、パスロス測定用ＤＬ　ＲＳ、PUSCH-PathlossReferenceRS）のインデックスｑｄを用いてユーザ端末で計算されるパスロス（パスロス補償）である。
　ΔＴＦ，ｂ，ｆ，ｃ（ｉ）は、サービングセルｃのキャリアｆのＵＬ　ＢＷＰ　ｂ用の送信電力調整成分（transmission　power　adjustment　component）（オフセット、送信フォーマット補償）である。
　ｆｂ，ｆ，ｃ（ｉ，ｌ）は、サービングセルｃ及び送信機会ｉのキャリアｆのアクティブＵＬ　ＢＷＰの上記電力制御調整状態インデックスｌのＴＰＣコマンドに基づく値（例えば、電力制御調整状態、ＴＰＣコマンドの累積値、クローズドループによる値）である。ｌはクローズドループインデックスと呼ばれてもよい。
　ＵＥが、パスロス参照ＲＳ（例えば、PUSCH-PathlossReferenceRS）を提供されない場合、又は、ＵＥが個別上位レイヤパラメータを提供されない場合、ＵＥは、Master　Information　Block（ＭＩＢ）を得るために用いるＳＳＢからのＲＳリソースを用いてＰＬｂ，ｆ，ｃ（ｑｄ）を計算してもよい。
　ＵＥが、パスロス参照ＲＳの最大数（例えば、maxNrofPUSCH-PathlossReferenceRS）の値までの数のＲＳリソースインデックスと、パスロス参照ＲＳによって、ＲＳリソースインデックスに対するそれぞれのＲＳ設定のセットと、を設定された場合、ＲＳリソースインデックスのセットは、ＳＳ／ＰＢＣＨブロックインデックスのセットとＣＳＩ－ＲＳリソースインデックスのセットとの１つ又は両方を含んでもよい。ＵＥは、ＲＳリソースインデックスのセット内のＲＳリソースインデックスｑｄを識別してもよい。
　ＰＵＳＣＨ送信がRandom　Access　Response（ＲＡＲ）　ＵＬグラントによってスケジュールされた場合、ＵＥは、対応するＰＲＡＣＨ送信用と同じＲＳリソースインデックスｑｄを用いてもよい。
　ＵＥが、sounding　reference　signal（ＳＲＳ）　resource　indicator（ＳＲＩ）によるＰＵＳＣＨの電力制御の設定（例えば、SRI-PUSCH-PowerControl）を提供された場合、パスロス参照ＲＳのＩＤの１以上の値とを提供された場合、ＤＣＩフォーマット０＿１内のＳＲＩフィールドのための値のセットと、パスロス参照ＲＳのＩＤ値のセットと、の間のマッピングを、上位レイヤシグナリング（例えば、SRI-PUSCH-PowerControl内のsri-PUSCH-PowerControl-Id）から得てもよい。ＵＥは、ＰＵＳＣＨをスケジュールするＤＣＩフォーマット０＿１内のＳＲＩフィールド値にマップされたパスロス参照ＲＳのＩＤから、ＲＳリソースインデックスｑｄを決定してもよい。
　ＰＵＳＣＨ送信がＤＣＩフォーマット０＿０によってスケジュールされ、且つ、ＵＥが、各キャリアｆ及びサービングセルｃのアクティブＵＬ　ＢＷＰ　ｂに対する最低インデックスを有するＰＵＣＣＨリソースに対し、ＰＵＣＣＨ空間関係情報を提供されない場合、ＵＥは、当該ＰＵＣＣＨリソース内のＰＵＣＣＨ送信と同じＲＳリソースインデックスｑｄを用いてもよい。
　ＰＵＳＣＨ送信がＤＣＩフォーマット０＿０によってスケジュールされ、且つ、ＵＥがＰＵＣＣＨ送信の空間セッティングを提供されない場合、又はＰＵＳＣＨ送信がＳＲＩフィールドを含まないＤＣＩフォーマット０＿１によってスケジュールされた場合、又は、ＳＲＩによるＰＵＳＣＨの電力制御の設定がＵＥに提供されない場合、ＵＥは、ゼロのパスロス参照ＲＳのＩＤを有するＲＳリソースインデックスｑｄを用いてもよい。
　設定グラント設定（例えば、ConfiguredGrantConfig）によって設定されたＰＵＳＣＨ送信に対し、設定グラント設定が所定パラメータ（例えば、rrc-CofiguredUplinkGrant）を含む場合、所定パラメータ内のパスロス参照インデックス（例えば、pathlossReferenceIndex）によってＲＳリソースインデックスｑｄがＵＥに提供されてもよい。
　設定グラント設定によって設定されたＰＵＳＣＨ送信に対し、設定グラント設定が所定パラメータを含まない場合、ＵＥは、ＰＵＳＣＨ送信をアクティベートするＤＣＩフォーマット内のＳＲＩフィールドにマップされたパスロス参照ＲＳのＩＤの値からＲＳリソースインデックスｑｄを決定してもよい。ＤＣＩフォーマットがＳＲＩフィールドを含まない場合、ＵＥは、ゼロのパスロス参照ＲＳのＩＤを有するＲＳリソースインデックスｑｄを決定してもよい。
＜ＰＵＣＣＨ用送信電力制御＞
　また、ＮＲでは、ＰＵＣＣＨの送信電力は、ＤＣＩ内の所定フィールド（ＴＰＣコマンドフィールド、第１のフィールド等ともいう）の値が示すＴＰＣコマンド（値、増減値、補正値（correction　value）、指示値、等ともいう）に基づいて制御される。
　例えば、電力制御調整状態（power　control　adjustment　state）のインデックスｌを用いて、サービングセルｃのキャリアｆのアクティブＵＬ　ＢＷＰ　ｂについてのＰＵＣＣＨ送信機会（transmission　occasion）（送信期間等ともいう）ｉにおけるＰＵＣＣＨの送信電力（ＰＰＵＣＣＨ、ｂ，ｆ，ｃ（ｉ，ｑｕ，ｑｄ，ｌ））は、下記式（２）で表されてもよい。
Figure JPOXMLDOC01-appb-I000002
　電力制御調整状態は、ＰＵＣＣＨ電力制御調整状態（PUCCH　power　control　adjustment　state）、第１又は第２の状態等と呼ばれてもよい。
　また、ＰＵＣＣＨ送信機会ｉは、ＰＵＣＣＨが送信される所定期間であり、例えば、一以上のシンボル、一以上のスロット等で構成されてもよい。
　式（２）において、ＰＣＭＡＸ，ｆ，ｃ（ｉ）は、例えば、送信機会ｉにおけるサービングセルｃのキャリアｆ用に設定されるユーザ端末の送信電力（最大送信電力、ＵＥ最大出力電力等ともいう）である。ＰＯ＿ＰＵＣＣＨ，ｂ，ｆ，ｃ（ｑｕ）は、例えば、送信機会ｉにおけるサービングセルｃのキャリアｆのアクティブＵＬ　ＢＷＰ　ｂ用に設定される目標受信電力に係るパラメータ（例えば、送信電力オフセットに関するパラメータ、送信電力オフセットＰ０、又は、目標受信電力パラメータ等ともいう）である。
　ＭＰＵＣＣＨ ＲＢ，ｂ，ｆ，ｃ（ｉ）は、例えば、サービングセルｃ及びサブキャリア間隔μのキャリアｆのアクティブＵＬ　ＢＷＰ　ｂにおける送信機会ｉ用にＰＵＣＣＨに割り当てられるリソースブロック数（帯域幅）である。ＰＬｂ，ｆ，ｃ（ｑｄ）は、例えば、サービングセルｃのキャリアｆのアクティブＵＬ　ＢＷＰ　ｂに関連付けられる下りＢＷＰ用の参照信号（パスロス参照ＲＳ、パスロス測定用ＤＬ　ＲＳ、PUCCH-PathlossReferenceRS）のインデックスｑｄを用いてユーザ端末で計算されるパスロスである。
　ΔＦ＿ＰＵＣＣＨ（Ｆ）は、ＰＵＣＣＨフォーマット毎に与えられる上位レイヤパラメータである。ΔＴＦ，ｂ，ｆ，ｃ（ｉ）は、サービングセルｃのキャリアｆのＵＬ　ＢＷＰ　ｂ用の送信電力調整成分（transmission　power　adjustment　component）（オフセット）である。
　ｇｂ，ｆ，ｃ（ｉ，ｌ）は、サービングセルｃ及び送信機会ｉのキャリアｆのアクティブＵＬ　ＢＷＰの上記電力制御調整状態インデックスｌのＴＰＣコマンドに基づく値（例えば、電力制御調整状態、ＴＰＣコマンドの累積値、クローズドループによる値、ＰＵＣＣＨ電力調整状態）である。
　もしＵＥが、２つのＰＵＣＣＨ電力制御調整状態を用いることを示す情報（twoPUCCH-PC-AdjustmentStates）、及びＰＵＣＣＨ空間関係情報（PUCCH-SpatialRelationInfo）を提供される場合、ｌ＝｛０，１｝であり、ＵＥが、２つのＰＵＣＣＨ用電力制御調整状態を用いることを示す情報、又はＰＵＣＣＨ用空間関係情報を提供されない場合、ｌ＝０であってもよい。
　もしＵＥがＤＣＩフォーマット１＿０又は１＿１からＴＰＣコマンド値を得る場合、及びＵＥがＰＵＣＣＨ空間関係情報を提供される場合、ＵＥは、ＰＵＣＣＨ用Ｐ０　ＩＤ（PUCCH-Config内のPUCCH-PowerControl内のp0-Set内のp0-PUCCH-Id）によって提供されるインデックスによって、ＰＵＣＣＨ空間関係情報ＩＤ（pucch-SpatialRelationInfoId）値とクローズドループインデックス（closedLoopIndex、電力調整状態インデックスｌ）との間のマッピングを得てもよい。ＵＥがＰＵＣＣＨ空間関係情報ＩＤの値を含むアクティベーションコマンドを受信した場合、ＵＥは、対応するＰＵＣＣＨ用Ｐ０　ＩＤへのリンクを通じて、ｌの値を提供するクローズドループインデックスの値を決定してもよい。
　もしＵＥがサービングセルｃのキャリアｆのアクティブＵＬ　ＢＷＰ　ｂに対し、対応するＰＵＣＣＨ電力調整状態ｌに対するＰＯ＿ＰＵＣＣＨ，ｂ，ｆ，ｃ（ｑｕ）値の設定が、上位レイヤによって提供される場合、ｇｂ，ｆ，ｃ（ｉ，ｌ）＝０、ｋ＝０，１，…，ｉである。もしＵＥがＰＵＣＣＨ空間関係情報を提供される場合、ＵＥは、ｑｕに対応するＰＵＣＣＨ用Ｐ０　ＩＤと、ｌに対応するクローズドループインデックス値と、に関連付けられたＰＵＣＣＨ空間関係情報に基づいて、ｑｕの値からｌの値を決定してもよい。
　ｑｕは、ＰＵＣＣＨ用Ｐ０セット（p0-Set）内のＰＵＣＣＨ用Ｐ０（P0-PUCCH）を示すＰＵＣＣＨ用Ｐ０　ＩＤ（p0-PUCCH-Id）であってもよい。
＜ＳＲＳ用送信電力制御＞
　例えば、電力制御調整状態（power　control　adjustment　state）のインデックスｌを用いて、サービングセルｃのキャリアｆのアクティブＵＬ　ＢＷＰ　ｂについての測定用参照信号（Sounding　Reference　Signal（ＳＲＳ））送信機会（transmission　occasion）（送信期間等ともいう）ｉにおけるＳＲＳの送信電力（ＰＳＲＳ、ｂ，ｆ，ｃ（ｉ，ｑｓ，ｌ））は、下記式（３）で表されてもよい。
　電力制御調整状態は、ＳＲＳ電力制御調整状態（SRS　power　control　adjustment　state）、ＴＰＣコマンドに基づく値、ＴＰＣコマンドの累積値、クローズドループによる値、第１又は第２の状態等と呼ばれてもよい。ｌは、クローズドループインデックスと呼ばれてもよい。
　また、ＳＲＳ送信機会ｉは、ＳＲＳが送信される所定期間であり、例えば、一以上のシンボル、一以上のスロット等で構成されてもよい。
Figure JPOXMLDOC01-appb-I000003
　式（３）において、ＰＣＭＡＸ，ｆ，ｃ（ｉ）は、例えば、ＳＲＳ送信機会ｉにおけるサービングセルｃのキャリアｆ用に対するＵＥ最大出力電力である。ＰＯ＿ＳＲＳ，ｂ，ｆ，ｃ（ｑｓ）は、サービングセルｃのキャリアｆのアクティブＵＬ　ＢＷＰ　ｂと、ＳＲＳリソースセットｑｓ（SRS-ResourceSet及びSRS-ResourceSetIdによって提供される）と、に対するｐ０によって提供される目標受信電力に係るパラメータ（例えば、送信電力オフセットに関するパラメータ、送信電力オフセットＰ０、又は、目標受信電力パラメータ等ともいう）である。
　ＭＳＲＳ，ｂ，ｆ，ｃ（ｉ）は、サービングセルｃ及びサブキャリア間隔μのキャリアｆのアクティブＵＬ　ＢＷＰ　ｂ上のＳＲＳ送信機会ｉに対するリソースブロックの数で表されたＳＲＳ帯域幅である。
　αＳＲＳ，ｂ，ｆ，ｃ（ｑｓ）は、サービングセルｃ及びサブキャリア間隔μのキャリアｆのアクティブＵＬ　ＢＷＰ　ｂと、ＳＲＳリソースセットｑｓと、に対するα（例えば、alpha）によって提供される。
　ＰＬｂ，ｆ，ｃ（ｑｄ）は、サービングセルｃのアクティブＤＬ　ＢＷＰと、ＳＲＳリソースセットｑｓと、に対して、ＲＳリソースインデックスｑｄを用いてＵＥにより計算されたＤＬパスロス推定値［ｄＢ］である。ＲＳリソースインデックスｑｄは、ＳＲＳリソースセットｑｓとに関連付けられたパスロス参照ＲＳ（パスロス測定用ＤＬ　ＲＳ、例えば、pathlossReferenceRSによって提供される）であり、ＳＳ／ＰＢＣＨブロックインデックス（例えば、ssb-Index）又はＣＳＩ－ＲＳリソースインデックス（例えば、csi-RS-Index）である。
　ｈｂ，ｆ，ｃ（ｉ，ｌ）は、サービングセルｃのキャリアｆのアクティブＵＬ　ＢＷＰと、ＳＲＳ送信機会ｉと、に対するＳＲＳ電力制御調整状態である。ＳＲＳ電力制御調整状態の設定（例えば、srs-PowerControlAdjustmentStates）が、ＳＲＳ送信及びＰＵＳＣＨ送信に対して同じ電力制御調整状態を示す場合、ｈｂ，ｆ，ｃ（ｉ，ｌ）は、現在のＰＵＳＣＨ電力制御調整状態ｆｂ，ｆ，ｃ（ｉ，ｌ）と同じである。
　ＰＵＳＣＨ、ＰＵＣＣＨ、ＳＲＳの送信機会ｉは、システムフレーム番号ＳＦＮのフレーム内のスロットインデックスｎｓ，ｆ μ、スロット内の最初のシンボルＳ、連続するシンボルの数Ｌにより定義されてもよい。繰り返しタイプＢのＰＵＳＣＨ送信の場合、ＰＵＳＣＨの送信機会は、ノミナル繰り返し（nominal　repetition）であってもよい。
（電力要件）
　ＮＲにおいては、最大許容曝露（Maximum　Permitted　Exposure（ＭＰＥ））（又は電磁的電力密度曝露（electromagnetic　power　density　exposure））の問題についての対応が検討されている。ＵＥは、健康と安全のために人体への最大放射に関するFederal　Communication　Commission（ＦＣＣ）の規制を満たすことが要求される。
　例えば、Ｒｅｌ．１５　ＮＲにおいては、曝露（explosure）を制限するために、電力管理最大電力低減（Power-management　Maximum　Power　Reduction（Ｐ－ＭＰＲ／ＰＭＰＲ）、最大許容ＵＥ出力電力低減）を用いた制限が規定されている。例えば、非キャリアアグリゲーション（ＣＡ）の場合、ＵＥ最大出力電力PCMAX,f,cは、対応するPUMAX,f,c（測定される最大出力電力、測定される設定最大ＵＥ出力電力）が以下の式（４）を満たすように、設定される。
Figure JPOXMLDOC01-appb-I000004
　EIRPmaxは、対応する測定ピーク実行等方放射電力（Effective　Isotropic　Radiated　Power（ＥＩＲＰ））の最大値であるとする。P-MPRf,cは、サービングセルｃのキャリアｆに許可される最大出力電力の削減を示す値であるとする。P-MPRf,cは、サービングセルｃのキャリアｆの設定されたＵＥ最大出力電力PCMAX,f,cの式に導入される。対応する総放射電力PTMAX,f,cは、PTMAX,f,c≦TRPmaxとなる。
　キャリアアグリゲーション（ＣＡ）の場合、ＵＥ最大出力電力PCMAX,f,cは、対応するPUMAX,f,cが以下の式（５）を満たすように、設定される。
Figure JPOXMLDOC01-appb-I000005
　キャリアアグリゲーションのための測定されたPUMAXは、PUMAX=Σc,f(c)PUMAX,f,cと定義される。ここで、PUMAX,f,cは、サービングセルcのキャリアf=f(c)に対する測定電力PUMAX,f,cの線形値である。キャリアアグリゲーションの測定された総放射電力PTMAXは、PTMAX=10log10Σc,f(c)PTMAX,f,cと定義される。ここで、PTMAXはサービングセルcのキャリアf=f(c)に対する全放射電力PTMAX,f,cの測定値の線形値である。全放射電力PTMAXは、PTMAX≦TRPmaxのように境界が定められる。
　つまり、ＵＥは、測定されたピークEIRP（PUMAX）が下限と上限の範囲内にあり、測定された総放射電力PTMAXがPTMAX≦TRPmaを満たすように、その最大出力電力をPCMAXとして設定することができる。
（マルチＴＲＰ）
　ＮＲでは、１つ又は複数の送受信ポイント（Transmission/Reception　Point（ＴＲＰ））（マルチＴＲＰ（Multi-TRP（Ｍ－ＴＲＰ）））が、１つ又は複数のパネル（マルチパネル）を用いて、ＵＥに対してＤＬ送信を行うことが検討されている。また、ＵＥが、１つ又は複数のＴＲＰに対してＵＬ送信を行うことが検討されている。
　ところで、将来の無線システム（例えば、Ｒｅｌ．１７以降のＮＲ）において、複数ＴＲＰのＰＵＳＣＨ繰り返し送信（ＭＴＲＰ　ＰＵＳＣＨ繰り返し）を行うための単一のＤＣＩ（シングルＤＣＩ、Ｓ－ＤＣＩ）を用いて、複数の（例えば、２つの）ＳＲＳリソース識別子（SRS　Resource　Indicator（ＳＲＩ））／送信プリコーディング行列インジケータ（Transmitted　Precoding　Matrix　Indicator（ＴＰＭＩ））を指示することが検討されている。
　例えば、ＵＥは、コードブックベース送信の場合、ＳＲＩ、送信ランクインジケータ（Transmitted　Rank　Indicator（ＴＲＩ））及びＴＰＭＩに基づいて、ＰＵＳＣＨ送信のためのプリコーダを決定してもよい。ＵＥは、ノンコードブックベース送信の場合、ＳＲＩに基づいてＰＵＳＣＨ送信のためのプリコーダを決定してもよい。なお、ＳＲＩは、ＤＣＩによってＵＥに対して指定されてもよいし、上位レイヤパラメータによって与えられてもよい。
　単一のＤＣＩが複数のＳＲＩ／ＴＰＭＩを指示する場合、以下のオプション１又はオプション２が考えられる；
　・オプション１：複数の（例えば、２つの）ＳＲＩ／ＴＰＭＩを指示するフィールドを用いて、複数の（例えば、２つの）ＴＲＰに対するＳＲＩ／ＴＰＭＩ（値）が指示される、
　・オプション２：１つのＳＲＩ／ＴＰＭＩを指示するフィールドが指示され、当該ＳＲＩ／ＴＰＭＩを指示するフィールドに、複数の（例えば、２つの）ＳＲＩ／ＴＰＭＩの値に対応するコードポイントが設定される。
　オプション１において、複数のＳＲＩ／ＴＰＭＩフィールドのそれぞれのコードポイントが、１つのＴＰＭＩの値に対応してもよい。ＳＲＩ／ＴＰＭＩフィールドとＳＲＩ／ＴＰＭＩの値の対応（関連付け）は、予め仕様で定義されてもよい。また、ＳＲＩ／ＴＰＭＩフィールドとＳＲＩ／ＴＰＭＩの値の対応（関連付け）は、Ｒｅｌ．１６までに規定される対応を使用してもよいし、Ｒｅｌ．１７以降に規定される対応であってもよい。複数のＳＲＩ／ＴＰＭＩフィールドごとに、ＳＲＩ／ＴＰＭＩフィールドとＳＲＩ／ＴＰＭＩの値の対応が異なってもよい。
　オプション２において、１つのＳＲＩ／ＴＰＭＩフィールドが指示されるコードポイントが、複数の（例えば、２つの）ＳＲＩ／ＴＰＭＩの値に対応してもよい。ＳＲＩ／ＴＰＭＩフィールドとＳＲＩ／ＴＰＭＩの値の対応（関連付け）は、予め仕様で定義されてもよいし、ＲＲＣシグナリング／ＭＡＣ　ＣＥによって通知／設定／アクティベートされてもよい。
　なお、単一のＰＵＳＣＨ送信／単一ＴＲＰ（Single　TRP（ＳＴＲＰ））を利用するＰＵＳＣＨの繰り返し送信と、複数ＴＲＰ（Multi　TRP（ＭＴＲＰ））を利用するＰＵＳＣＨの繰り返し送信とは、ＤＣＩによって動的に指示／スイッチされることが検討されている。当該動的なスイッチは、Ｒｅｌ．１６までに規定されるＤＣＩに含まれる特定のフィールドが利用されてもよいし、Ｒｅｌ．１７以降に規定される特定のフィールド（例えば、ＳＴＲＰ又はＭＴＲＰ動作を指定するためのフィールド）が利用されてもよい。
　また、本開示における「動的なスイッチ」は、「上位レイヤシグナリング及び物理レイヤシグナリングの少なくとも一方を用いるスイッチ」を意味してもよい。また、本開示の「スイッチ」は、スイッチング、変更（change）、チェンジング、適用、指示、設定などと互いに読み替えられてもよい。
（ＰＨＲ）
　将来の無線通信システム（例えば、ＮＲ）では、ＵＥがネットワークに対して、サービングセル毎の電力余裕（パワーヘッドルーム（Power　Headroom（ＰＨ）））の情報を含むＰＨレポート（Power　Headroom　Report（ＰＨＲ））を送信する。ネットワークは、ＵＥの上り送信電力の制御のために、ＰＨＲを利用できる。
　Ｍ－ＴＲＰ　ＰＵＳＣＨがサポート／設定／有効化され、かつ、２つのＴＲＰのための２つのＰＨＲを報告することが設定／有効化される場合に、ＰＨＲ　ＭＡＣ　ＣＥに２つのＰＨＲ（第１のＰＨＲ及び第２のＰＨＲ）を含めることが検討されている。２つのＴＲＰのための２つのＰＨＲを報告することは、上位レイヤパラメータ（ＲＲＣパラメータ）によってＵＥに対して設定されてもよい。
　ここで、第１のＰＨＲは、Ｒｅｌ．１５／１６と同様に報告されてもよい。第２のＰＨＲは、第１のＰＨＲとは異なるＴＲＰのＰＨＲであってもよい。第２のＰＨＲは、実際のＰＨＲとして報告されてもよいし、仮想ＰＨＲとして報告されてもよい。
　実際のＰＨＲ（actual　PHR）は、実際のＰＵＳＣＨ送信（actual　PUSCH　transmission）に基づくＰＨＲであり、リアルＰＨＲ（real　PHR）と呼ばれてもよい。実際のＰＨＲは、実際のＰＵＳＣＨ送信のための電力制御パラメータに基づいて算出されてもよい。
　仮想ＰＨＲ（virtual　PHR）は、実際のＰＵＳＣＨ送信に依存しない（参照ＰＵＳＣＨ送信（reference　PUSCH　transmission）に基づく）ＰＨＲであり、参照ＰＨＲ（reference　PHR）、参照フォーマット（reference　format）に従うＰＨＲなどと呼ばれてもよい。仮想ＰＨＲは、Ｒｅｌ．１５／１６　ＮＲで既に規定されているデフォルトの電力制御パラメータに基づいて算出されてもよいし、新たなデフォルトの電力制御パラメータに基づいて算出されてもよい。
　ＵＥが、アクティブなサービングセルのタイプ１パワーヘッドルームレポートが実際のＰＵＳＣＨ送信に基づいていると判断した場合、サービングセルｃのキャリアｆのアクティブＵＬ　ＢＷＰ　ｂ上のＰＵＳＣＨ送信機会ｉについて、ＵＥはタイプ１パワーヘッドルームレポートを次の式（６）のように計算する。式（６）のＰＨＲは、実際のＰＨＲ（actual　PHR）と呼ばれてもよい。
Figure JPOXMLDOC01-appb-I000006
　ＵＥが、アクティブなサービングセルのタイプ１パワーヘッドルームレポートが参照ＰＵＳＣＨ送信に基づくと判断した場合、サービングセルｃのキャリアｆのアクティブＵＬ　ＢＷＰ　ｂ上のＰＵＳＣＨ送信機会ｉについて、ＵＥは、タイプ１パワーヘッドルームレポートを次の式（７）のように計算する。式（７）のＰＨＲは、仮想ＰＨＲ（virtual　PHR）と呼ばれてもよい。
Figure JPOXMLDOC01-appb-I000007
　ここで、ＰＣＭＡＸ，ｆ，ｃ（ｉ）バー（ＰＣＭＡＸ，ｆ，ｃ（ｉ）のＰの上部に~を付したもの）は、ＭＰＲ＝０ｄＢ、Ａ－ＭＰＲ＝０ｄＢ、Ｐ－ＭＰＲ＝０ｄＢ、ΔＴＣ＝０ｄＢと仮定して計算される。Ａ－ＭＰＲはAdditional　MPRを意味する。残りのパラメータについて、ＰＯ＿ＰＵＳＣＨ，ｂ，ｆ，ｃ（ｊ）及びαｂ，ｆ，ｃ（ｊ）は、ＰＯ＿ＮＯＭＩＮＡＬ＿ＰＵＳＣＨ，ｆ，ｃ（０）、p0-PUSCH-AlphaSetId＝０が用いられ、ＰＬｂ，ｆ，ｃ（ｑｄ）は、pusch-PathlossReferenceRS-Id＝０、l＝０が用いられる。
（ＰＨＲ　ＭＡＣ　ＣＥ）
　ＰＨＲは、ＰＵＳＣＨ（Physical　Uplink　Shared　Channel）を用いてＭＡＣ（Medium　Access　Control）シグナリングにより送信されてもよい。例えば、ＰＨＲは、ＭＡＣ　ＰＤＵ（Protocol　Data　Unit）に含まれるＰＨＲ　ＭＡＣ　ＣＥ（Control　Element）を用いて通知される。
　ＮＲでは、プライマリセル（Primary　Cell（ＰＣｅｌｌ））に関するシングルエントリＰＨＲ　ＭＡＣ　ＣＥ（single　entry　PHR　MAC　CE）がサポートされる。
　図３は、Ｒｅｌ．１６　ＮＲにおけるシングルエントリＰＨＲ　ＭＡＣ　ＣＥの一例を示す図である。当該ＭＡＣ　ＣＥは、２オクテット（＝１６ビット）によって構成される。図３の‘Ｒ’はそれぞれ１ビットの予約フィールドを示し、例えば‘０’の値にセットされる。
　図３の‘ＰＨ（Ｔｙｐｅ　１，ＰＣｅｌｌ）’は６ビットのフィールドを示し、プライマリセル（Primary　Cell（ＰＣｅｌｌ））のタイプ１　ＰＨに関するインデックスを示す。当該ＰＨに関するインデックスは、具体的なＰＨの値（デシベル（ｄＢ）単位）（又はレベル）と関連付けられている。
　なお、例えば、タイプ１　ＰＨは、ＰＵＳＣＨを考慮した（例えば、ＰＵＳＣＨの電力のみを考慮した）場合のＰＨ、タイプ２　ＰＨは、ＰＵＣＣＨを考慮した（例えば、ＰＵＳＣＨ及びＰＵＣＣＨ両方の電力を考慮した）場合のＰＨ、タイプ３　ＰＨは、測定用参照信号（Sounding　Reference　Signal（ＳＲＳ））を考慮した（例えばＰＵＳＣＨ及びＳＲＳの電力を考慮した）場合のＰＨであってもよい。
　図３の‘ＰＣＭＡＸ，ｆ，ｃ’は６ビットのフィールドを示し、上記ＰＨフィールドの計算に用いられたＰＣＭＡＸ，ｆ，ｃに関するインデックスを示す。当該ＰＣＭＡＸ，ｆ，ｃに関するインデックスは、具体的なＵＥ送信電力レベル（ｄＢ）と関連付けられている。なお、ＰＣＭＡＸ，ｆ，ｃは、キャリアｆのサービングセルｃのためのＵＥの設定される最大送信電力（最大許容送信電力）と呼ばれてもよい。以下、ＰＣＭＡＸ，ｆ，ｃは単にＰＣＭＡＸ、ＰＣＭＡＸなどと表記されてもよい。
　図３の‘Ｐ’は、サービングセルｃについての電力管理最大電力低減（Power　Management　Maximum　Power　Reduction（Ｐ－ＭＰＲ）又は最大許容ＵＥ出力電力低減）に関するフィールドであってもよいし、最大許容曝露（Maximum　Permitted　Exposure（ＭＰＥ））に関連するフィールドであってもよい。図３の‘ＭＰＥ’は、ＭＰＥに関連するフィールドであってもよい。‘Ｐ’、‘ＭＰＥ’などのフィールドは、ＵＥへの上位レイヤシグナリングを用いた設定によっては、‘Ｒ’フィールドで読み替えられてもよい。
　‘Ｐ’フィールドは、ＦＲ２のＭＰＥ報告（上位レイヤパラメータmpe-Reporting-FR2）が設定され、サービングセルがＦＲ２で動作する場合には、ＭＰＥ要求を満たすために適用されるＰ－ＭＰＲ値が特定のＰ－ＭＰＲ値（例えば、P-MPR_00）より小さければ０が設定され、それ以外では１が設定される。
　また、‘Ｐ’フィールドは、ＦＲ２のＭＰＥ報告が設定されていないか、又はサービングセルがＦＲ１で動作する場合には、電力管理のためにパワーバックオフが適用されるか否かを示してもよい。なお、電力管理のためにパワーバックオフが適用されていなければ対応するＰＣＭＡＸフィールドが異なる値を有することになっていた場合、‘Ｐ’フィールドは１に設定される。
　‘ＭＰＥ’フィールドは、ＦＲ２のＭＰＥ報告（上位レイヤパラメータmpe-Reporting-FR2）が設定され、サービングセルがＦＲ２で動作し、かつ‘Ｐ’フィールドが１に設定される場合には、ＭＰＥ要求を満たすために適用されるパワーバックオフを示してもよい。このフィールドは、測定されたＰ－ＭＰＲ値（例えばｄＢ単位）に対応するインデックスを示してもよい。
　ＦＲ２のＭＰＥ報告が設定されていないか、又はサービングセルがＦＲ１で動作しているか、又は‘Ｐ’フィールドが０に設定される場合には、‘ＭＰＥ’フィールドの代わりにＲフィールド（Ｒのビット）が存在してもよい。
　ＮＲでは、上述のシングルエントリ（２オクテット）に類似するデータを複数含むマルチプルエントリＰＨＲ　ＭＡＣ　ＣＥ（multiple　entry　PHR　MAC　CE）もサポートされる。マルチプルエントリＰＨＲ　ＭＡＣ　ＣＥは、プライマリセカンダリセル（Primary　Secondary　Cell（ＰＳＣｅｌｌ））、セカンダリセル（Secondary　Cell（ＳＣｅｌｌ））のためのＰＨフィールドなどを含んでもよい。なお、ＰＣｅｌｌ及びＰＳＣｅｌｌは、スペシャルセル（Special　Cell（ＳｐＣｅｌｌ））と呼ばれてもよい。
　図４は、Ｒｅｌ．１６　ＮＲにおけるマルチプルエントリＰＨＲ　ＭＡＣ　ＣＥの一例を示す図である。図３と同様のフィールドについては、説明を繰り返さない。図４の‘ＰＨ’の文言を含む６ビットのフィールドは、それぞれ対応するタイプ（例えば、上述のタイプ１－３）及びセルのためのＰＨフィールドを示す。
　なお、他のＭＡＣエンティティのＳｐＣｅｌｌのためのタイプ２ＰＨフィールドの存在は、上位レイヤパラメータphr-Type2OtherCellがtrueであることによって設定されてもよい。
　図４の‘ＰＣＭＡＸ，ｆ，ｃ’の文言を含む６ビットのフィールドは、直前のＰＨフィールドの計算に用いられたＰＣＭＡＸ，ｆ，ｃを示すＰＣＭＡＸ，ｆ，ｃフィールドである。図４の‘Ｃｉ’はサービングセルインデックスｉに対応するサービングセルのＰＨフィールドが当該ＰＨＲに含まれるか否かを示すフィールドである。なお、図４は最大のサービングセルインデックスが８より小さい場合であって、８以上の場合は、当該ＭＡＣ　ＣＥには例えばｉ＝３１までのサービングセルを示すことができる‘Ｃｉ’のフィールドが含まれてもよい。
　なお、ＰＨフィールドの「サービングセル」に付される数字及びＰＣＭＡＸ，ｆ，ｃフィールドに付される数字は、サービングセルインデックスを意味しなくてもよく、単にＭＡＣ　ＣＥに含まれる何番目の値であるかを意味してもよい。
　図４の‘Ｖ’は直後のＰＨフィールドに対応するＰＨの値が実際の送信（real　transmission）に基づくか（Ｖ＝０）、参照フォーマット（reference　format）に基づくか（Ｖ＝１）を示すフィールドである。参照フォーマットに基づくＰＨは、仮想ＰＨ（virtual　PH）と呼ばれてもよい。なお、Ｖ＝１の場合、対応する‘ＰＣＭＡＸ，ｃ’フィールド、‘ＭＰＥ’フィールドなどは省略（omit）されてもよい。
　ネットワークは、ＵＥに対して、ＰＨＲをトリガする条件に関するＰＨＲ設定情報を送信してもよい。ここで、ＰＨＲ設定情報としては、例えば、禁止タイマ（prohibit　timer）、周期的タイマ（periodic　timer）、パスロス変化の閾値（phr-Tx-PowerFactorChange）などがある。当該通知には、上位レイヤシグナリングが用いられてもよい。ＵＥは、ＰＨＲトリガ条件を満たす場合、ＰＨＲをトリガする。
（最大送信電力）
　サービングセルｃのキャリアｆのパネルｐにおける最大送信電力（最大送信電力）ＰＣＭＡＸｐａｎｅｌ，ｆ，ｃ，ｐの設定例を説明する。ＰＣＭＡＸｐａｎｅｌ，ｆ，ｃ，ｐは、ＰＣＭＡＸ，ｆ，ｃ，ｐ）と表記されてもよい。
《オプション０》
　ＵＥは、サービングセル毎かつキャリア毎の最大送信電力に関する設定（例えばＲｅｌ．１７と同様の設定）を受信し、当該設定に基づいて、パネル毎の最大送信電力を決定してもよい。例えば、ＵＥは、サービングセルｃのキャリアｆの最大送信電力がＰＣＭＡＸ，ｆ，ｃとして設定され、各パネルｐの最大送信電力ＰＣＭＡＸ，ｆ，ｃ，ｐを、当該ＰＣＭＡＸ，ｆ，ｃに基づいて決定してもよく、又は、ＰＣＭＡＸ，ｆ，ｃとＰＣＭＡＸ，ｆ，ｃ，ｐとの関係に基づいて決定してもよい。当該ＰＣＭＡＸ，ｆ，ｃ、及び当該関係は、上位レイヤシグナリング／物理レイヤシグナリングによりＵＥに設定されてもよい。この場合のパネル毎の最大送信電力について、以下の例が挙げられる。
《オプション０－１》
　ＵＥは、下記式（８）に基づいて、パネルｐの最大送信電力ＰＣＭＡＸ，ｆ，ｃ，ｐを決定してもよい。Ｎは同時送信を指示されたパネルの数である。つまり、各パネルの最大送信電力は同じであってもよい。
Figure JPOXMLDOC01-appb-I000008
　例えば、マルチパネル同時送信を指示された場合はＮ＝２であってもよい。シングルパネル送信が指示された場合、Ｎ＝１であってもよい。又は、Ｎは、ネットワーク（基地局）から上位レイヤシグナリング／物理レイヤシグナリングにより設定される値、及びＵＥ能力の少なくとも１つに従ってもよい。Ｎは、シングルパネル送信の場合とマルチパネル送信の場合とで異なる値が適用されてもよい。又は、Ｎは、ＵＬ送信においてＵＥがサポートする最大パネル数（例えば、Ｎ＝２）であり、シングルパネル送信又は同時マルチパネル送信の適用は、ネットワークから指示されなくてもよい。
《オプション０－２》
　ＵＥは、下記式（９）に基づいて、パネルｐの最大送信電力ＰＣＭＡＸ，ｆ，ｃ，ｐを決定してもよい。つまり、各パネルｐの最大送信電力の最大送信電力の合計が、ＵＥの最大送信電力であってもよい。Ｎｐは、パネルｐに対する値であり、パネル毎に異なっていてもよい。つまり、各パネルの最大送信電力は異なっていてもよい。
Figure JPOXMLDOC01-appb-I000009
　Ｎｐは、ネットワーク（基地局）から上位レイヤシグナリング／物理レイヤシグナリングにより設定される値、及びＵＥ能力の少なくとも１つに従ってもよい。Ｎｐは、シングルパネル送信の場合とマルチパネル送信の場合とで異なる値が適用されてもよい。
《オプション０－３》
　ＵＥは、下記式（１０）に基づいて、パネルｐの最大送信電力ＰＣＭＡＸ，ｆ，ｃ，ｐを決定してもよい。つまり、各パネルｐの最大送信電力の最大送信電力の合計が、ＵＥの最大送信電力であってもよい。この場合、各パネルの最大送信電力は同じでもよく、それぞれ異なっていてもよく、一部のパネルの最大送信電力が同じでもよい。
Figure JPOXMLDOC01-appb-I000010
　これにより、パネルｐにおける最大送信電力、全パネルの最大送信電力、及びそれらの関係について明確になり、ＵＥは、適切な送信電力を用いて、マルチパネルの同時ＵＬ送信を制御できる。
（Ｒｅｌ．１７のＭ－ＴＲＰ　ＰＨＲの報告）
　Ｒｅｌ．１７のＭ－ＴＲＰ　ＰＵＳＣＨの繰り返しにおいて、スロットｎでＰＨＲ　ＭＡＣ　ＣＥが報告された場合、第１のＴＲＰ用の第１のＰＨＲは、Ｒｅｌ．１６と同様に報告される。第２のＴＲＰ用の第２のＰＨＲは、次の（１）～（３）のように定義されてもよい。
（１）第１のＰＨＲが実際のＰＨＲであり、第２のＴＲＰに関連するＰＵＳＣＨの繰り返しがスロットｎにある場合、第２のＰＨＲは実際のＰＨＲである。
（２）第１のＰＨＲが実際のＰＨＲで、第２のＴＲＰに関連するＰＵＳＣＨ繰り返しスロットｎでない場合、第２のＰＨＲは仮想ＰＨＲである。
（３）第１のＰＨＲが仮想ＰＨＲである場合、第２のＰＨＲは仮想ＰＨＲである。
　仮想ＰＨＲは、ＴＲＰ毎の、デフォルトの電力制御パラメータ（ｐ０、ａｌｐｈａ（α）、ＰＬ－ＲＳ、closedloopindex）を用いて計算されてもよい。
　ＵＥが、サービングセルｃのキャリアｆのアクティブＵＬ　ＢＷＰ　ｂにおいてtwoPHRModeが提供され、srs-ResourceSetToAddModList又はsrs-ResourceSetToAddModListDCI-0-2で用途が「コードブック（codebook）」又は「非コードブック（nonCodebook）」に設定されている２つのＳＲＳリソースセットが提供される場合は、ＵＥは、次の（１）、（２）の２種類の第１パワーヘッドルームレポートを提供する。（１）、（２）において、ＵＥが、１つのＳＲＳリソースセットに関連付けられたスロット内の最も早く始まるＰＵＳＣＨ送信の実際のＰＵＳＣＨ繰り返しについて、第１のタイプ１ＰＨＲを提供することを前提とする。
（１）ＵＥがスロットｎで他のＳＲＳリソースセットに関連するＰＵＳＣＨ繰り返しを送信する場合、ＵＥはスロットｎとオーバーラップする他のＳＲＳリソースセットに関連する最初の実際のＰＵＳＣＨ繰り返しについて、第２のタイプ１パワーヘッドルームレポートを提供する。
（２）そうでなければ（（１）の条件を満たさない場合）、ＵＥは、他のＳＲＳリソースセットに関連付けられた参照ＰＵＳＣＨ送信のための第２のタイプ１パワーヘッドルームレポートを提供する。
（ＵＥ能力等）
　本開示において、「パネル」は、Ｒｅｌ．１７と同様にＵＥ能力（UE　capability）の値（値のセット）を示してもよい。また、「パネル」は、「ＵＥ　アンテナグループ」など、他の用語と同等の定義を示してもよい。
　ビームは、空間関係／ＴＣＩ／空間関係情報（Spatial　Relation　Information（ＳＲＩ））を示してもよい。ＴＲＰは、ＣＯＲＥＳＥＴＰｏｏｌ/ＳＲＳリソースセットを参照してもよい。
　同時マルチパネル送信（Simultaneous　multi-panel　Tx（ＳＴｘＭＰ））において、以下の方式が適用されてもよい。
・単一のＤＣＩ（Ｓ－ＤＣＩ）　空間分割多重（Space　Division　Multiplexing：ＳＤＭ）方式：１つのＰＵＳＣＨの異なるレイヤ／ＤＭＲＳポートが別々にプリコーディングされ、異なるＵＥビーム／パネルから同時に送信される。
・Ｓ－ＤＣＩ　周波数分割多重（ＦＤＭ）－Ａ方式：１つのＰＵＳＣＨの送信機会の周波数領域リソースの異なる部分が、異なるＵＥビーム／パネルから送信される。
・Ｓ－ＤＣＩ　ＦＤＭ－Ｂ方式：同一ＴＢの同一／異なるＲＶの２つのＰＵＳＣＨ送信機会を、重複しない周波数領域リソース及び同一時間領域リソース上で、異なるＵＥビーム／パネルから送信する方式。
・Ｓ－ＤＣＩ　ＳＦＮベースの送信方式：２つの異なるＵＥビーム／パネルから同時に同じＰＵＳＣＨ／ＤＭＲＳを送信する。
・Ｓ－ＤＣＩ　空間領域繰り返し方式：同じＴＢの異なる冗長バージョン（Redundancy　Version（ＲＶ））を持つ２つのＰＵＳＣＨ送信機会が、同じ時間および周波数リソース上で２つの異なるＵＥビーム／パネルから送信される。
・Ｍ－ＤＣＩ方式：オーバーラップした（時間領域では完全／部分的にオーバーラップ、周波数領域では完全／部分的オーバーラップ又は非オーバーラップ）２つのＰＵＳＣＨを、２つの異なるＵＥビーム／パネルから送信する方式。
　同時マルチパネル送信ではマルチＴＰＲを前提としており、１つのパネルが１つのＴＲＰに対応することを考慮する。よって、本開示では、パネルに関連するＰＵＳＣＨをＴＲＰに関連するＰＵＳＣＨ、パネルのＰＨＲ／電力をＴＲＰのＰＨＲ／電力と呼ぶこともできる。
　本開示において、ＵＥはＰＵＳＣＨ／ＳＲＳを１つのパネルにおいて受信し、ＰＵＣＣＨ／ＳＲＳを、別のパネルのＰＵＳＣＨ受信と完全に／部分的に重複する時間リソースにおいて受信する（同時マルチパネル受信する）ことが考えられる。
　本開示における「シングルパネル送信」は、シングルパネルを有するＰＵＳＣＨ送信が存在し、そのＰＵＳＣＨ送信と完全に／部分的に重複する時間リソース上に他のパネルにおけるＰＵＣＣＨ／ＳＲＳ送信が存在しない場合のみに適用されてもよい。なお、この場合、ＰＨＲ報告をどのように扱うかは、例えば、ＰＵＳＣＨ＋ＳＲＳの場合、ＰＵＳＣＨに基づく１つのタイプ１ＰＨＲとＳＲＳに基づく１つのタイプ３ＰＨＲを報告するように、さらなる検討が必要である。
　又は本開示における「シングルパネル送信」は、シングルパネルを有するＰＵＳＣＨ送信があり、ＰＵＳＣＨ送信と完全に／部分的に重複する時間リソースにある別のパネルを有するＰＵＣＣＨ／ＳＲＳ送信が存在する場合にも適用されてもよい。
（マルチパネル同時ＵＬ送信の想定）
　マルチパネル同時ＵＬ送信の場合、最大ＵＬ送信電力の制限を考慮すると、以下の想定１－１～１－３の少なくとも１つが想定される。
［想定１－１］
　パネル毎の最大ＵＬ送信電力を考慮する。サービングセルｃにおけるパネルｐのＰＵＳＣＨ／ＰＵＣＣＨ／ＳＲＳの実際の送信電力は、サービングセルｃにおけるパネルｐの最大ＵＬ送信電力以下であることが想定される。すなわち、Ppanel_actual,c,p≦Ppanel_max,c,pが成り立つ。サービングセルｃにおけるパネルｐの最大ＵＬ送信電力は、上記（最大送信電力）の式（８）～（１０）のいずれかにより計算されてもよい。なお、キャリアを特定しない場合キャリアｆの要素が除去されてもよい。
　Ppanel_actual,c,pは、サービングセルｃ、パネルｐの実際の送信電力であり、Ppanel_max,c,pは、サービングセルｃ、パネルｐの最大ＵＬ送信電力である。
［想定１－２］
　セルごとの最大ＵＬ送信電力を考慮する。サービングセルｃの複数のパネルからのＰＵＳＣＨ／ＰＵＣＣＨ／ＳＲＳの実際の送信電力の合計は、サービングセルｃの最大ＵＬ送信電力以下となることが想定される。すなわち、ΣpPpanel_actual,c,p≦Pcell_max,cが成り立つ。
なお、サービングセルｃの最大ＵＬ送信電力は、Ｒｅｌ．１７において決定された値（すなわち、ＰＣＭＡＸ,ｆ,ｃ）でもよい。
Ppanel_actual,c,pはサービングセルｃのパネルｐの実際の送信電力、Pcell_max,cはサービングセルｃの最大のＵＬ送信電力である。
［想定１－３］
　パネル毎の最大ＵＬ送信電力とセル毎の最大送信電力の両方が考慮されてもよい。送信電力は、想定１と想定２の両方の条件を満たしてもよい。
（シングルパネルＵＬ送信の想定）
　シングルパネル送信とマルチパネル同時送信の動的切り替えがサポートされる場合、最大ＵＬ送送信電力の制限を考慮すると、以下の想定２－１、２－２の少なくとも１つが想定される。
［想定２－１］
　パネル毎の最大ＵＬ送信電力を考慮する。サービングセルｃにおけるパネルｐにおけるシングルパネル送信のＰＵＳＣＨ／ＰＵＣＣＨ／ＳＲＳの実際の送信電力は、サービングセルｃにおけるパネルｐの最大ＵＬ送信電力以下であることが想定される。すなわち、Ppanel_actual,c,p≦Ppanel_max,c,pが成り立つ。
　Ppanel_actual,c,pは、サービングセルｃ、パネルｐの実際の送信電力であり、Ppanel_max,c,pは、サービングセルｃ、パネルｐの最大ＵＬ送信電力である。
［想定２－２］
　セル毎の最大ＵＬ送信電力を考慮する。サービングセルｃのシングルパネルからのＰＵＳＣＨ／ＰＵＣＣＨ／ＳＲＳの実際の送信電力の合計は、サービングセルｃの最大ＵＬ送信電力以下となることが想定される。すなわち、Ppanel_actual,c,p≦Pcell_max,cが成り立つ。なお、サービングセルｃの最大ＵＬ送信電力は、Ｒｅｌ．１７において決定された値（すなわち、ＰＣＭＡＸ,ｆ,ｃ）でもよい。
　Ppanel_actual,c,pはサービングセルｃのパネルｐの実際の送信電力であり、Pcell_max,cはサービングセルｃの最大ＵＬ送信電力である。
　なお、シングルパネル送信の場合、Ppanel_max,c,p、Pcell_max,cが同じであれば、想定２－１、想定２－２は同じである。
（ＰＨＲのトリガ）
　既存の仕様（例えばＲｅｌ．１７）では、ＰＨＲは、以下のイベント／条件の少なくとも１つに基づいてトリガされてよい：
・ＰＨＲの禁止タイマ（phr-ProhibitTimer）が満了したとき（expire）／当該タイマが満了しており（has　expired）、且つ、ＭＡＣエンティティが新規送信のためのＵＬリソースを有し、当該ＭＡＣエンティティにおけるＰＨＲの最後の送信以降、アクティブＤＬ　ＢＷＰが休止（dormant）ＢＷＰではない任意のＭＡＣエンティティに対応する１つのアクティベーテッドサービングセル（activated　Serving　Cell）のためのパスロス参照として使用される少なくとも１つの参照信号について、パスロスが所定閾値（phr-Tx-PowerFactorChange（dB））よりも変化しているとき。
・ＰＨＲの周期的タイマ（phr-PeriodicTimer）が満了したとき。
・上位レイヤシグナリングによってＰＨＲの機能が設定／再設定されたとき（なお、当該上位レイヤシグナリングは、ＰＨＲの機能を無効化するために使用されなくてよい）。
・firstActiveDownlinkBWP-Idが休止ＢＷＰにセットされていないＵＬが設定された（configured）MACエンティティに対応するＳＣｅｌｌがアクティベートされたとき。
・ＳＣＧがアクティベートされたとき。
・ＳＣＧがディアクティベートされた場合を除き、ＰＳＣｅｌｌが追加されたとき（すなわち、ＰＳＣｅｌｌが新たに追加／変更されたとき）。
・ＰＨＲの禁止タイマ（phr-ProhibitTimer）が満了したとき（expire）／当該タイマが満了しており（has　expired）、且つ、ＭＡＣエンティティが新規送信のためのＵＬリソースを有し、ＵＬが設定された任意のＭＡＣエンティティに対応するアクティベーテッドサービングセル（activated　Serving　Cell）について以下を満たすとき。
・このセル（上記アクティベーテッドサービングセル（activated　Serving　Cell））において、送信のために割り当てられたＵＬリソースがある／ＰＵＣＣＨ送信があるとき、且つ、ＰＨＲの最後の送信以降において、このセルに対する電力管理のための要求電力バックオフが所定閾値（phr-Tx-PowerFactorChange（dB））よりも変化している場合。
・ＵＬが設定された任意のＭＡＣエンティティに対応するＳＣｅｌｌのアクティベートされた休止ＢＷＰから非休止（non-dormant）ＢＷＰへ切り替えられたとき。
・上位レイヤパラメータmpe-Reporting-FR2が設定され、ＭＰＥの禁止タイマ（mpe-ProhibitTimer）が実行されていない場合。
・あるＭＡＣエンティティにおけるＰＨＲの最後の送信以降、FR2のＭＰＥ要件を満たすために適用されるPMPRの測定値が、少なくとも１つのアクティブなFR2のサービングセルについて所定閾値（mpe-Threshold）以上である場合。
・あるＭＡＣエンティティにおけるＰＨＲの最後の送信以降、FR2のＭＰＥ要件を満たすために適用されるPMPRの測定値が、少なくとも１つのアクティブなFR2のサービングセルについて所定閾値（phr-Tx-PowerFactorChange（dB））よりも変化している場合。なお、本ケースにおいて、当該ＰＨＲは、「ＭＰＥ　Ｐ－ＭＰＲ報告」と呼ばれてもよい。
（分析）
＜分析１＞
　上述したように、同時マルチパネル送信（Simultaneous　multi-panel　Tx（ＳＴｘＭＰ））がＰＵＳＣＨに適用されることが検討されている。例えば、サービングセルに対して、ＳＴｘＭＰが設定されている場合、ＰＨＲのトリガとなるイベント／条件が明確でない。
＜分析２＞
　また、同時マルチパネル送信が適用されるケースとして、シングルＤＣＩ（Ｓ－ＤＣＩ）／マルチＤＣＩ（Ｍ－ＤＣＩ）のケースが想定される。特にマルチＤＣＩのケースでは、非理想バックホール（（non-ideal　backhaul））を考慮すると、２つのＴＲＰのＰＨＲの報告は、別々のＭＡＣ　ＣＥに存在し得る。その場合、ＵＥは、２つのＴＲＰに対してＰＨＲを別々に送信することができるか明確でない。
　このように、ＰＨＲに関する制御方法が明確でないと、送信制御が適切に行われず、通信スループットが低下するおそれがある。
　そこで、本発明者らは、適用されるシナリオに応じたＰＨＲの制御方法を着想した。
　以下、本開示に係る実施形態について、図面を参照して詳細に説明する。各実施形態に係る無線通信方法は、それぞれ単独で適用されてもよいし、組み合わせて適用されてもよい。
（各種読み替え等）
　本開示において、「Ａ／Ｂ」及び「Ａ及びＢの少なくとも一方」は、互いに読み替えられてもよい。また、本開示において、「Ａ／Ｂ／Ｃ」は、「Ａ、Ｂ及びＣの少なくとも１つ」を意味してもよい。
　本開示において、通知、アクティベート、ディアクティベート、指示（又は指定（indicate））、選択（select）、設定（configure）、更新（update）、決定（determine）などは、互いに読み替えられてもよい。本開示において、サポートする、制御する、制御できる、動作する、動作できるなどは、互いに読み替えられてもよい。
　本開示において、無線リソース制御（Radio　Resource　Control（ＲＲＣ））、ＲＲＣパラメータ、ＲＲＣメッセージ、上位レイヤパラメータ、フィールド、情報要素（Information　Element（ＩＥ））、設定などは、互いに読み替えられてもよい。本開示において、Medium　Access　Control制御要素（ＭＡＣ　Control　Element（ＣＥ））、更新コマンド、アクティベーション／ディアクティベーションコマンドなどは、互いに読み替えられてもよい。
　本開示において、上位レイヤシグナリングは、例えば、Radio　Resource　Control（ＲＲＣ）シグナリング、Medium　Access　Control（ＭＡＣ）シグナリング、ブロードキャスト情報、その他のメッセージ（例えば、測位用プロトコル（例えば、NR　Positioning　Protocol　A（ＮＲＰＰａ）／LTE　Positioning　Protocol（ＬＰＰ））メッセージなどの、コアネットワークからのメッセージ）などのいずれか、又はこれらの組み合わせであってもよい。
　本開示において、ＭＡＣシグナリングは、例えば、ＭＡＣ制御要素（MAC　Control　Element（ＭＡＣ　ＣＥ））、ＭＡＣ　Protocol　Data　Unit（ＰＤＵ）などを用いてもよい。ブロードキャスト情報は、例えば、マスタ情報ブロック（Master　Information　Block（ＭＩＢ））、システム情報ブロック（System　Information　Block（ＳＩＢ））、最低限のシステム情報（Remaining　Minimum　System　Information（ＲＭＳＩ））、その他のシステム情報（Other　System　Information（ＯＳＩ））などであってもよい。
　本開示において、物理レイヤシグナリングは、例えば、下りリンク制御情報（Downlink　Control　Information（ＤＣＩ））、上りリンク制御情報（Uplink　Control　Information（ＵＣＩ））などであってもよい。
　本開示において、インデックス、識別子（Identifier（ＩＤ））、インディケーター、リソースＩＤなどは、互いに読み替えられてもよい。本開示において、シーケンス、リスト、セット、グループ、群、クラスター、サブセットなどは、互いに読み替えられてもよい。
　本開示において、パネル、ＵＥパネル、パネルグループ、ビーム、ビームグループ、プリコーダ、Uplink（ＵＬ）送信エンティティ、送受信ポイント（Transmission/Reception　Point（ＴＲＰ））、基地局、空間関係情報（Spatial　Relation　Information（ＳＲＩ））、空間関係、ＳＲＳリソースインディケーター（SRS　Resource　Indicator（ＳＲＩ））、制御リソースセット（COntrol　REsource　SET（ＣＯＲＥＳＥＴ））、Physical　Downlink　Shared　Channel（ＰＤＳＣＨ）、コードワード（Codeword（ＣＷ））、トランスポートブロック（Transport　Block（ＴＢ））、参照信号（Reference　Signal（ＲＳ））、アンテナポート（例えば、復調用参照信号（DeModulation　Reference　Signal（ＤＭＲＳ））ポート）、アンテナポートグループ（例えば、ＤＭＲＳポートグループ）、グループ（例えば、空間関係グループ、符号分割多重（Code　Division　Multiplexing（ＣＤＭ））グループ、参照信号グループ、ＣＯＲＥＳＥＴグループ、Physical　Uplink　Control　Channel（ＰＵＣＣＨ）グループ、ＰＵＣＣＨリソースグループ）、リソース（例えば、参照信号リソース、ＳＲＳリソース）、リソースセット（例えば、参照信号リソースセット）、ＣＯＲＥＳＥＴプール、下りリンクのTransmission　Configuration　Indication　state（ＴＣＩ状態）（ＤＬ　ＴＣＩ状態）、上りリンクのＴＣＩ状態（ＵＬ　ＴＣＩ状態）、統一されたＴＣＩ状態（unified　TCI　state）、共通ＴＣＩ状態（common　TCI　state）、擬似コロケーション（Quasi-Co-Location（ＱＣＬ））、ＱＣＬ想定などは、互いに読み替えられてもよい。
　また、空間関係情報Identifier（ＩＤ）（ＴＣＩ状態ＩＤ）と空間関係情報（ＴＣＩ状態）は、互いに読み替えられてもよい。「空間関係情報」は、「空間関係情報のセット」、「１つ又は複数の空間関係情報」などと互いに読み替えられてもよい。ＴＣＩ状態及びＴＣＩは、互いに読み替えられてもよい。
　また、空間関係情報Identifier（ＩＤ）（ＴＣＩ状態ＩＤ）と空間関係情報（ＴＣＩ状態）は、互いに読み替えられてもよい。「空間関係情報」は、「空間関係情報のセット」、「１つ又は複数の空間関係情報」などと互いに読み替えられてもよい。ＴＣＩ状態及びＴＣＩは、互いに読み替えられてもよい。
　本開示において、マルチパネル同時送信（同時マルチパネル送信）、マルチパネル同時ＵＬ送信（同時マルチパネルＵＬ送信）は、互いに読み替えられてもよい。本開示において、サポートすること、設定／指示されることは互いに読み替えられてもよい。本開示において、ループ、電力制御ループ、電力制御ループインデックス、クローズドループ、オープンループ、電力制御調整状態は、互いに読み替えられてもよい。本開示において、送信電力、出力電力は、互いに読み替えられてもよい。
　本開示の電力制限は、最大送信電力による制限を意味してもよい。本開示のＰＨＲは、特に限定しない場合、実際のＰＨＲ、仮想ＰＨＲ、又は、実際のＰＨＲ及び仮想ＰＨＲの両方を意味してもよい。本開示のｐ、ｑは、パネルインデックスを意味してもよい。
　本開示において、マルチＴＲＰ（ＭＴＲＰ、Ｍ－ＴＲＰ）、マルチＴＲＰシステム、マルチＴＲＰ送信、マルチＰＤＳＣＨ、は互いに読み替えられてもよい。
　本開示において、「ＰＨＲ」、「ＰＨ」、「ＰＨフィールド」、「ＰＨ値」などは、互いに読み替えられてもよい。また、本開示において、ＰＨフィールドは、あるタイプ（例えば、タイプ１／２／３／Ｘ）のＰＨフィールドと互いに読み替えられてもよい。
　なお、本開示では、ＰＨＲ　ＭＡＣ　ＣＥには、複数のサービングセルそれぞれのためのフィールド（ＰＣＭＡＸフィールド、Ｐフィールドなど）が含まれてもよい。
　また、本開示における、「ＰＨフィールドの（／のための／に対応する）ＰＣＭＡＸフィールド／Ｐ－ＭＰＲ値／パワーバックオフ」は、「ＰＨフィールドの対応するＰＵＳＣＨ送信の（／のための／に対応する）ＰＣＭＡＸフィールド／Ｐ－ＭＰＲ値／パワーバックオフ」と互いに読み替えられてもよい。
　本開示において、Ｐ－ＭＰＲ、Ｐ－ＭＰＲ値及びパワーバックオフは、互いに読み替えられてもよい。
　本開示において、パネルに関連するＵＬ送信（ＵＬ　Ｔｘ）／ＰＨＲ、及び、ＴＲＰに関連するＵＬ送信（ＵＬ　Ｔｘ）／ＰＨＲ、は互いに読み替えられてもよい。
（無線通信方法）
＜第１の実施形態＞
　第１の実施形態は、分析１に対応し、ＰＵＳＣＨの同時マルチパネル送信において、ＰＨＲをトリガするためのイベント／条件に関する。
　本開示において、ＰＵＳＣＨの同時マルチパネル送信の方式は、上述した各スキームを適用することができる。以下の説明においては、オプションごとに異なるスキームが適用されてもよい。オプションごとにどのスキームを適用するかどうかは、仕様によって事前に定義されてもよく、上位レイヤシグナリングによって設定されてもよく、ＵＥ能力によって報告されてもよい。
　例えばシングルＤＣＩベースの同時マルチパネル送信では、ＰＨＲのトリガ方法／報告（送信）方法について、シングルＤＣＩベースのマルチＴＲＰの繰り返し送信（repetition）と同じ方式が適用されてもよい。シングルＤＣＩベースの同時マルチパネル送信では、理想バックホールが考慮されるため、シングルＤＣＩによってマルチＴＲＰの両方（それぞれ）にＵＬ送信がスケジュールされる。したがって、シングルＤＣＩベースのマルチＴＲＰの繰り返し送信（repetition）と同じ方式を採用することができる。
　一方で、マルチＤＣＩベースの同時マルチパネル送信では、個別のＰＨＲのトリガ方法／報告（送信）方法が適用されてもよい。マルチＤＣＩベースの同時マルチパネル送信では、非理想バックホールが考慮されるため、各ＴＲＰに対応するＵＬ送信が、各ＴＲＰに対応するＤＣＩによってスケジュールされる。したがって、各ＴＲＰで固有のＰＨＲが必要と成り得る。つまり、ＴＲＰごとのＰＨＲのトリガ／報告（送信）がサポートされてもよい。
　本開示において、サービングセルがＰＵＳＣＨの同時マルチパネル送信を設定されること、サービングセルが２つのコードブック（ＣＢ）／ノンコードブック（ＮＣＢ）のＳＲＳリソースセットを設定されること、及び、サービングセルがある特定の（certain）上位レイヤパラメータを設定されること、は互いに読み替えられてもよい。
　サービングセルに対するＰＨＲをトリガするためのイベント／条件は、以下のオプション１－２の少なくとも１つであってよい。特にオプション１は、シングルＤＣＩベースの同時マルチパネル送信に適しており、オプション２は、マルチＤＣＩベースの同時マルチパネル送信に適用されてもよい。また、オプション１／オプション２の適用は、上位レイヤシグナリング／物理レイヤシグナリングに基づいて切り替えられてもよい。
［オプション１］
　オプション１では、サービングセルごとにＰＨＲがトリガされる条件について説明する。ＰＨＲは、サービングセルにおいて、特定のイベントが発生した場合にトリガされる。ＰＵＳＣＨの同時マルチパネル送信が設定されたサービングセルにおけるＰＨＲのトリガ条件／イベントは、以下の少なくとも１つであってよい。
＜オプション１．１＞
　オプション１．１は、ＰＨＲの禁止タイマ（phr-prohibitTimer）に関する。
Alt.1：phr-prohibitTimerは、サービングセルごとに設定されてよい。サービングセルのphr-ProhibitTimerが満了した（expired）／満了している（has　expired）場合、ＰＨＲがトリガされてよい。
Alt.2：phr-prohibitTimerは、パネル／ＴＲＰごとに設定されてよい。
Alt.2-1：サービングセルに設定されたパネル／ＴＲＰごとのPhr-ProhibitTimerの全て（例えば２つ）が満了した（expired）／満了している（has　expired）場合、ＰＨＲがトリガされてよい。
Alt.2-2：サービングセルに設定された２つのパネル／ＴＲＰのうち、いずれか１つのパネル／ＴＲＰのphr-ProhibitTimerが満了した（expired）／満了している（has　expired）場合、ＰＨＲがトリガされてよい。
Alt.2-3：サービングセルに設定された２つのパネル／ＴＲＰのうち、特定の１つのパネル／ＴＲＰ（例えば、最初のパネル／ＴＲＰ）のphr-ProhibitTimerが満了した（expired）／満了している（has　expired）場合、ＰＨＲがトリガされてよい。
＜オプション１．２＞
　オプション１．２は、パスロス（の変化）に関する。
Alt.1：サービングセルの両方（２つ）のパネル／ＴＲＰ／参照信号において、パスロスが所定閾値（phr-Tx-PowerFactorChange）よりも変化している（has　changed）場合、ＰＨＲがトリガされてよい。
Alt.2：サービングセルに対応する２つのパネル／ＴＲＰ／参照信号のうち、いずれか１つのパネル／ＴＲＰ／参照信号において、パスロスが所定閾値（phr-Tx-PowerFactorChange）よりも変化している（has　changed）場合、ＰＨＲがトリガされてよい。
Alt.3：サービングセルに対応する２つのパネル／ＴＲＰ／参照信号のうち、特定の１つのパネル／ＴＲＰ／参照信号（例えば、最初のパネル／ＴＲＰ／参照信号）において、パスロスが所定閾値（phr-Tx-PowerFactorChange）よりも変化している（has　changed）場合、ＰＨＲがトリガされてよい。
バリエーション：所定閾値（phr-Tx-PowerFactorChange）は、パネル／ＴＲＰ／参照信号ごとに設定されてもよい。
＜オプション１．３＞
　オプション１．３は、ＰＨＲの周期的タイマ（phr-PeriodicTimer）に関する。
Alt.1：phr-PeriodicTimerは、サービングセルごとに設定されてよい。サービングセルのphr-PeriodicTimerが満了した（expired）／満了している（has　expired）場合、ＰＨＲがトリガされてよい。
Alt.2：phr-PeriodicTimerは、パネル／ＴＲＰごとに設定されてよい。
Alt.2-1：サービングセルに設定されたパネル／ＴＲＰごとのphr-PeriodicTimerの全て（例えば２つ）が満了した（expired）／満了している（has　expired）場合、ＰＨＲがトリガされてよい。
Alt.2-2：サービングセルに設定された２つのパネル／ＴＲＰのうち、いずれか１つのパネル／ＴＲＰのphr-PeriodicTimerが満了した（expired）／満了している（has　expired）場合、ＰＨＲがトリガされてよい。
Alt.2-3：サービングセルに設定された２つのパネル／ＴＲＰのうち、特定の１つのパネル／ＴＲＰ（例えば、最初のパネル／ＴＲＰ）のphr-PeriodicTimerが満了した（expired）／満了している（has　expired）場合、ＰＨＲがトリガされてよい。
＜オプション１．４＞
　オプション１．４は、電力管理最大電力低減（Power-management　Maximum　Power　Reduction：PMPR（の変化）に関する。
Alt.1：PMPRは、サービングセルごとに設定されてよい。サービングセルのパワーマネジメント（仕様によって規定される、あるサービングセルに対応するPMPRによって許可される）による要求パワーバックオフが所定閾値（phr-Tx-PowerFactorChange）よりも変化している（has　changed）場合、ＰＨＲがトリガされてよい。
Alt.2：PMPRは、パネル／ＴＲＰごとに設定されてよい。
Alt.2-1：サービングセルに対応する２つのパネル／ＴＲＰの両方において、サービングセルのパワーマネジメントによる要求パワーバックオフが所定閾値（phr-Tx-PowerFactorChange）よりも変化している（has　changed）場合、ＰＨＲがトリガされてよい。
Alt.2-2：サービングセルに対応する２つのパネル／ＴＲＰのうち、いずれか１つのパネル／ＴＲＰにおいて、サービングセルのパワーマネジメントによる要求パワーバックオフが所定閾値（phr-Tx-PowerFactorChange）よりも変化している（has　changed）場合、ＰＨＲがトリガされてよい。
Alt.2-3：サービングセルに対応する２つのパネル／ＴＲＰのうち、特定の１つのパネル／ＴＲＰ（例えば、第１のパネル／ＴＲＰ）において、サービングセルのパワーマネジメントによる要求パワーバックオフが所定閾値（phr-Tx-PowerFactorChange）よりも変化している（has　changed）場合、ＰＨＲがトリガされてよい。
バリエーション：所定閾値（phr-Tx-PowerFactorChange）は、パネル／ＴＲＰごとに設定されてもよい。
＜オプション１．５＞
　オプション１．５は、ＭＰＥの禁止タイマ（mpe-ProhibitTimer）に関する。mpe-Reporting-FR2が設定されている場合、以下の条件の少なくとも１つが適用されてよい。
Alt.1：mpe-ProhibitTimerは、サービングセルごとに設定されてよい。サービングセルのmpe-ProhibitTimerが動作していない場合（not　running）、ＰＨＲがトリガされてよい。
Alt.2：mpe-ProhibitTimerは、パネル／ＴＲＰごとに設定されてよい。
Alt.2-1：サービングセルに設定されたパネル／ＴＲＰごとのmpe-ProhibitTimerの全て（例えば２つ）が動作していない場合（not　running）、ＰＨＲがトリガされてよい。
Alt.2-2：サービングセルに設定された２つのパネル／ＴＲＰのうち、いずれか１つのパネル／ＴＲＰのmpe-ProhibitTimerが動作していない場合（not　running）、ＰＨＲがトリガされてよい。
Alt.2-3：サービングセルに設定された２つのパネル／ＴＲＰのうち、特定の１つのパネル／ＴＲＰ（例えば、最初のパネル／ＴＲＰ）のmpe-ProhibitTimerが動作していない場合（not　running）、ＰＨＲがトリガされてよい。
＜オプション１．６＞
　オプション１．６は、FR2　MPEのためのPMPRに関する。mpe-Reporting-FR2が設定されている場合、以下の条件の少なくとも１つが適用されてよい。
Alt.1：PMPRは、サービングセルごとに設定されてよい。仕様に規定されるFR2　MPEの要件を満たすために適用されるPMPRの測定値が所定閾値（mpe-Threshold）以上である場合、ＰＨＲがトリガされてよい。
Alt.2：PMPRは、パネル／ＴＲＰごとに設定されてよい。
Alt.2-1：サービングセルに対応する２つのパネル／ＴＲＰの両方において、前記PMPRの測定値が所定閾値（mpe-Threshold）以上である場合、ＰＨＲがトリガされてよい。
Alt.2-2：サービングセルに対応する２つのパネル／ＴＲＰのうち、いずれか１つのパネル／ＴＲＰにおいて、前記PMPRの測定値が所定閾値（mpe-Threshold）以上である場合、ＰＨＲがトリガされてよい。
Alt.2-3：サービングセルに対応する２つのパネル／ＴＲＰのうち、特定の１つのパネル／ＴＲＰ（例えば、第１のパネル／ＴＲＰ）において、前記PMPRの測定値が所定閾値（mpe-Threshold）以上である場合、ＰＨＲがトリガされてよい。
バリエーション：所定閾値（mpe-Threshold）は、パネル／ＴＲＰごとに設定されてもよい。
＜オプション１．７＞
　オプション１．７は、FR2　MPEのためのPMPR（の変化）に関する。mpe-Reporting-FR2が設定されている場合、以下の条件の少なくとも１つが適用されてよい。
Alt.1：PMPRは、サービングセルごとに設定されてよい。仕様に規定されるFR2　MPEの要件を満たすために適用されるPMPRの測定値が所定閾値（phr-Tx-PowerFactorChange）よりも変化している（has　changed）場合、ＰＨＲがトリガされてよい。
Alt.2：PMPRは、パネル／ＴＲＰごとに設定されてよい。
Alt.2-1：サービングセルに対応する２つのパネル／ＴＲＰの両方において、前記PMPRの測定値が所定閾値（phr-Tx-PowerFactorChange）よりも変化している（has　changed）場合、ＰＨＲがトリガされてよい。
Alt.2-2：サービングセルに対応する２つのパネル／ＴＲＰのうち、いずれか１つのパネル／ＴＲＰにおいて、前記PMPRの測定値が所定閾値（phr-Tx-PowerFactorChange）よりも変化している（has　changed）場合、ＰＨＲがトリガされてよい。
Alt.2-3：サービングセルに対応する２つのパネル／ＴＲＰのうち、特定の１つのパネル／ＴＲＰ（例えば、第１のパネル／ＴＲＰ）において、前記PMPRの測定値が所定閾値（phr-Tx-PowerFactorChange）よりも変化している（has　changed）場合、ＰＨＲがトリガされてよい。
バリエーション：所定閾値（phr-Tx-PowerFactorChange）は、パネル／ＴＲＰごとに設定されてもよい。
［オプション２］
　オプション２では、サービングセルのパネル／ＴＲＰごとにＰＨＲがトリガされる条件について説明する。ＰＨＲは、サービングセルのある（certain）パネル／ＴＲＰにおいて、特定のイベントが発生した場合にトリガされる。ＰＵＳＣＨの同時マルチパネル送信が設定されたサービングセルのパネル／ＴＲＰにおけるＰＨＲのトリガ条件／イベントは、以下の少なくとも１つであってよい。
Alt.1：phr-prohibitTimerは、パネル／ＴＲＰごとに設定されてよい。パネル／ＴＲＰに設定されたphr-prohibitTimerが満了した（expired）／満了している（has　expired）場合、ＰＨＲがトリガされてよい。
Alt.2：パスロスがパネル／ＴＲＰに対応する所定閾値（phr-Tx-PowerFactorChange）よりも変化している（has　changed）場合、ＰＨＲがトリガされてよい。
バリエーション：phr-Tx-PowerFactorChangeはパネル／ＴＲＰごとに設定されてよい。
Alt.3：phr-PeriodicTimerは、パネル／ＴＲＰごとに設定されてよい。パネル／ＴＲＰに設定されたphr-PeriodicTimerが満了した（expired）／満了している（has　expired）場合、ＰＨＲがトリガされてよい。
Alt.4：PMPRは、パネル／ＴＲＰごとに設定されてよい。パネル／ＴＲＰのパワーマネジメントによる要求パワーバックオフが所定閾値（phr-Tx-PowerFactorChange）よりも変化している（has　changed）場合、ＰＨＲがトリガされてよい。
バリエーション：phr-Tx-PowerFactorChangeはパネル／ＴＲＰごとに設定されてよい。
Alt.5：mpe-Reporting-FR2が設定されている場合。
mpe-ProhibitTimerは、パネル／ＴＲＰごとに設定されてよい。パネル／ＴＲＰごとに設定されるmpe-ProhibitTimerが動作していない場合（not　running）、ＰＨＲがトリガされてよい。
Alt.6：mpe-Reporting-FR2が設定されている場合。
PMPRは、パネル／ＴＲＰごとに設定されてよい。仕様に規定されるFR2　MPEの要件を満たすために適用されるPMPRの測定値が所定閾値（mpe-Threshold）以上である場合、ＰＨＲがトリガされてよい。
バリエーション：mpe-Thresholdは、パネル／ＴＲＰごとに設定されてよい。
Alt.7：mpe-Reporting-FR2が設定されている場合。
前記PMPRの測定値が所定閾値（phr-Tx-PowerFactorChange）よりも変化している（has　changed）場合、ＰＨＲがトリガされてよい。
バリエーション：所定閾値（phr-Tx-PowerFactorChange）は、パネル／ＴＲＰごとに設定されてもよい。
　以上説明した第１の実施形態によれば、ＵＥは、ＰＵＳＣＨの同時マルチパネル送信において、ＰＨＲの実行（トリガ）を適切に制御することができる。
＜第２の実施形態＞
　第２の実施形態は、分析２に対応し、マルチＤＣＩベースの同時マルチパネル送信に関し、特にＰＨＲのためのＭＡＣ　ＣＥについて説明する。
　本開示において、ＰＵＳＣＨの同時マルチパネル送信の方式は、上述した各スキームを適用することができる。例えば、サービングセルに対して、マルチＤＣＩベースのＰＵＳＣＨ同時マルチパネル送信が設定される場合、上述のスキーム５が適用されてもよい。
　本開示において、サービングセルがマルチＤＣＩベースのＰＵＳＣＨ同時マルチパネル送信が設定されること、サービングセルが２つのコードブック（ＣＢ）／ノンコードブック（ＮＣＢ）のＳＲＳリソースセットを設定されること、サービングセルが２つのCORESETPoolIndexを設定されて且つ当該２つのCORESETPoolIndexが２つのコードブック（ＣＢ）／ノンコードブック（ＮＣＢ）のＳＲＳリソースセットに関連付けられること、及び、サービングセルがある特定の（certain）上位レイヤパラメータを設定されること、は互いに読み替えられてもよい。
　本開示において、ＰＨＲのためのＭＡＣ　ＣＥ、ＰＨＲ　ＭＡＣ　ＣＥ、シングルエントリＰＨＲ　ＭＡＣ　ＣＥ、及びＭＡＣ　ＣＥ、は互いに読み替えられてもよい。
［実施形態２．１］
　実施形態２．１では、ＰＨＲのためのＭＡＣ　ＣＥ（ＰＨＲ　ＭＡＣ　ＣＥ）の具体例について説明する。図５は、ＰＨＲの送信の概要を示す図である。ＵＥは、マルチパネルからの上りリンク（ＵＬ）同時送信がサポートされている場合、パネル毎／セル毎の送信電力に関する制限の設定を受信してよい。図５に示すように、ＵＥは、前記設定に基づいて、実際のＰＵＳＣＨ送信に基づくパワーヘッドルーム（ＰＨＲ）（第１のＰＨＲ／実際のＰＨＲ（actual　PHR））、実際のＰＵＳＣＨ送信に依存しないＰＨＲ（第２のＰＨＲ／仮想ＰＨＲ（virtual　PHR））の少なくとも一方の送信（報告）を制御する。上記制限は、最大ＵＬ送信電力であってもよく、例えば、パネル毎の最大ＵＬ送信電力であってもよい。また、ＵＥが、能力に基づいて最大ＵＬ送信電力を決定してもよい。また、第１のＰＨＲ及び前記第２のＰＨＲの少なくとも１つはシングルパネル送信に基づいてもよい。
　ＰＨＲは、ＰＵＳＣＨを用いてＭＡＣシグナリングにより送信されてもよい。例えば、ＰＨＲは、ＭＡＣ　ＰＤＵに含まれるＰＨＲ　ＭＡＣ　ＣＥ（Control　Element）を用いて通知されてよい。
　ＮＲでは、プライマリセル（Primary　Cell（ＰＣｅｌｌ））に関するシングルエントリＰＨＲ　ＭＡＣ　ＣＥ（single　entry　PHR　MAC　CE）がサポートされる。
　図６Ａ－図６Ｄは、第２の実施形態に係るＰＨＲのためのＭＡＣ　ＣＥを示す一例である。１つのＭＡＣ　ＣＥ（シングルエントリＰＨＲ　ＭＡＣ　ＣＥ）が、サービングセルについて１つのパネル／ＴＲＰに対応するＰＨＲを含んでよい。どのパネル／ＴＲＰのＰＨＲが１つのＭＡＣ　ＣＥに含まれるかどうかは、異なる論理チャネルＩＤ（Logical　Channel　ID（ＬＣＩＤ））またはＭＡＣ　ＣＥのフィールドの指示（indication）によって区別することができる。以下に示す各フィールドのビット数は、あくまで一例である。
　図６Ａに示すように、ＭＡＣ　ＣＥは、１オクテット（＝８ビット）によって構成されてもよい。‘Ｒ’は１ビットの予約フィールドを示し、例えば‘０’の値にセットされる。‘ＴＲＰ　ＩＤ’は１ビットのフィールドを示し、例えば‘０’／‘１’の値にセットされる。
　‘ＰＨ（power　headroom）’は６ビットのフィールドを示してよい。当該フィールドは、あるサービングセルのＰＨに関するインデックスを示してよい。例えば、図３，４等で説明したように、当該フィールドは、あるセル（例えばＰＣｅｌｌ／ＳｐＣｅｌｌ）のタイプごとのＰＨに関するインデックスを示してよい。当該ＰＨに関するインデックスは、具体的なＰＨの値（デシベル（ｄＢ）単位）（又はレベル）と関連付けられてよい。
　図６Ｂに示すように、ＭＡＣ　ＣＥは、２オクテット（＝１６ビット）によって構成されてもよい。当該ＭＡＣ　ＣＥは、さらにＰＭＰＲ／ＰＣＭＡＸに関するフィールドが含まれてよい。
　図６Ｂの‘ＰＭＰＲ’は、２ビットのフィールドを示してよい。当該フィールドは、サービングセルｃについての電力管理最大電力低減（Power　Management　Maximum　Power　Reduction（Ｐ－ＭＰＲ）に関するフィールドであってもよい。‘ＰＣＭＡＸ’は、６ビットのフィールドを示してよい。当該フィールドは、‘上記ＰＨフィールドの計算に用いられたＰＣＭＡＸ，ｆ，ｃに関するインデックスを示してよい。当該ＰＣＭＡＸ，ｆ，ｃに関するインデックスは、具体的なＵＥ送信電力レベル（ｄＢ）と関連付けられている。なお、ＰＣＭＡＸ，ｆ，ｃは、キャリアｆのサービングセルｃのためのＵＥの設定される最大送信電力（最大許容送信電力）と呼ばれてもよい。本開示において、ＰＣＭＡＸ，ｆ，ｃは単にＰＣＭＡＸ、ＰＣＭＡＸなどと表記されてもよい。
　また、図６Ｃ－Ｄに示すように、ＭＡＣ　ＣＥは、‘Ｒ’に変えて‘Ｖ’のフィールドを含んでもよい。‘Ｖ’は、１ビットのフィールドを示してよい。当該フィールドは、報告されるＰＨＲが実際のＰＨＲ／仮想ＰＨＲであることを示すフィールドである。例えば、当該フィールドが‘０’の値にセットされた場合、報告されるＰＨＲが実際のＰＨＲであることを示し、当該フィールドが‘１’の値にセットされた場合、報告されるＰＨＲが仮想ＰＨＲであることを示してもよい。
　なお、図６に示すＭＡＣ　ＣＥは、あくまで一例であり、上述した図３，４のＭＡＣ　ＣＥと適宜読み替えが可能である。
［実施形態２．２］
　実施形態２．２では、上述したＰＨＲ　ＭＡＣ　ＣＥの送信条件について説明する。
　ＵＥは、サービングセルにおいて、上述した１つのＭＡＣ　ＣＥが、１つ／２つのパネル／ＴＲＰに対応するＰＨＲを含む場合、以下に示す条件に基づいて当該ＭＡＣ　ＣＥの送信を制御してもよい。以下では、１つのＭＡＣ　ＣＥが１つのパネル／ＴＲＰに対応するＰＨＲを含む場合の条件をオプション１で説明し、１つのＭＡＣ　ＣＥが２つのパネル／ＴＲＰに対応するＰＨＲを含む場合の条件をオプション２で説明する。
＜オプション１＞
　あるサービングセルにおいて、１つのＭＡＣ　ＣＥが１つのパネル／ＴＲＰ（ＴＲＰ＃Ｘ）に対応するＰＨＲを含む場合、ＵＥは、以上の条件の少なくとも１つに基づいて、当該ＭＡＣ　ＣＥの送信を制御してもよい。つまり、当該ＭＡＣ　ＣＥは、以下の条件の少なくとも１つに基づいて送信を制御されてもよい。
・ＭＡＣエンティティが対応するＴＲＰ（ＴＲＰ＃Ｘ）に関連付けられたＵＬリソースを有する場合、ＭＡＣ　ＣＥは、対応するＴＲＰ（ＴＲＰ＃Ｘ）へ送信されてよい。
・ＭＡＣエンティティが対応するＴＲＰ（ＴＲＰ＃Ｘ）に関連付けられたＵＬリソースを有し、且つ、他のＴＲＰ（ＴＲＰ＃Ｙ）に関連付けられたＵＬリソースを有する場合、ＭＡＣ　ＣＥは、以下のAlt.1-3のいずれかに従って送信を制御されてよい。
Alt.1：ＭＡＣ　ＣＥは、対応するＴＲＰ（ＴＲＰ＃Ｘ）に対してのみ送信される。
Alt.2：ＭＡＣ　ＣＥは、対応するＴＲＰ（ＴＲＰ＃Ｘ）に送信され、他のＴＲＰ（ＴＲＰ＃Ｙ）にも送信される。
Alt.3：ＭＡＣ　ＣＥが、どちらのＴＲＰに送信されるか、または両方のＴＲＰに送信されるかは、ＵＥの実装次第であってよい。
・ＭＡＣエンティティが他のＴＲＰ（ＴＲＰ＃Ｙ）に関連付けられたＵＬリソースを有する場合、ＭＡＣ　ＣＥは、以下のAlt.1-3のいずれかに従って送信を制御されてよい。
Alt.1：ＭＡＣ　ＣＥは、他のＴＲＰ（ＴＲＰ＃Ｙ）に対して（のみ）送信される。
Alt.2：ＭＡＣ　ＣＥは、送信されない。
Alt.3：ＭＡＣ　ＣＥが送信されるかは、ＵＥの実装次第であってよい。
＜オプション２＞
　あるサービングセルにおいて、１つのＭＡＣ　ＣＥが２つのパネル／ＴＲＰ（ＴＲＰ＃Ｘ）に対応するＰＨＲを含む場合、ＵＥは、以上の条件の少なくとも１つに基づいて、当該ＭＡＣ　ＣＥの送信を制御してもよい。つまり、当該ＭＡＣ　ＣＥは、以下の条件の少なくとも１つに基づいて送信を制御されてもよい。
・ＭＡＣエンティティが両方（２つ）のＴＲＰ（ＴＲＰ＃Ｘ、＃Ｙ）に関連付けられたＵＬリソースを有する場合、ＭＡＣ　ＣＥは、以下のAlt.1-4のいずれかに従って送信を制御されてよい。
Alt.1：ＭＡＣ　ＣＥは、１つのＴＲＰ（ＴＲＰ＃Ｘ、＃Ｙのいずれか）に対してのみ送信される。ＭＡＣ　ＣＥがどのＴＲＰに送信されるかは、ＵＥの実装次第であってよい。
Alt.2：ＭＡＣ　ＣＥは、１つのＴＲＰ（ＴＲＰ＃Ｘ、＃Ｙのいずれか）に対してのみ送信される。ＭＡＣ　ＣＥがどのＴＲＰに送信されるかは、所定の規則（仕様による定義）／ネットワーク設定（上位レイヤシグナリング／物理レイヤシグナリングによる設定／指示）によって選択されてよい。
Alt.3：ＭＡＣ　ＣＥは、両方（２つ）のＴＲＰ（ＴＲＰ＃Ｘ、＃Ｙ）に送信される。
Alt.4：ＭＡＣ　ＣＥが一方のＴＲＰ（ＴＲＰ＃Ｘ、＃Ｙのいずれか）に送信されるか、両方のＴＲＰ（ＴＲＰ＃Ｘ、＃Ｙ）に送信するかは、ＵＥの実装次第であってよい。
　以上説明した第２の実施形態によれば、ＵＥは、ＭＡＣ　ＣＥを用いてＰＨＲを適切に送信／報告できる。
＜補足＞
［ＵＥへの情報の通知］
　上述の実施形態における（ネットワーク（Network（ＮＷ））（例えば、基地局（Base　Station（ＢＳ）））から）ＵＥへの任意の情報の通知（言い換えると、ＵＥにおけるＢＳからの任意の情報の受信）は、物理レイヤシグナリング（例えば、ＤＣＩ）、上位レイヤシグナリング（例えば、ＲＲＣシグナリング、ＭＡＣ　ＣＥ）、特定の信号／チャネル（例えば、ＰＤＣＣＨ、ＰＤＳＣＨ、参照信号）、又はこれらの組み合わせを用いて行われてもよい。
　上記通知がＭＡＣ　ＣＥによって行われる場合、当該ＭＡＣ　ＣＥは、既存の規格では規定されていない新たな論理チャネルＩＤ（Logical　Channel　ID（ＬＣＩＤ））がＭＡＣサブヘッダに含まれることによって識別されてもよい。
　上記通知がＤＣＩによって行われる場合、上記通知は、当該ＤＣＩの特定のフィールド、当該ＤＣＩに付与される巡回冗長検査（Cyclic　Redundancy　Check（ＣＲＣ））ビットのスクランブルに用いられる無線ネットワーク一時識別子（Radio　Network　Temporary　Identifier（ＲＮＴＩ））、当該ＤＣＩのフォーマットなどによって行われてもよい。
　また、上述の実施形態におけるＵＥへの任意の情報の通知は、周期的、セミパーシステント又は非周期的に行われてもよい。
［ＵＥからの情報の通知］
　上述の実施形態におけるＵＥから（ＮＷへ）の任意の情報の通知（言い換えると、ＵＥにおけるＢＳへの任意の情報の送信／報告）は、物理レイヤシグナリング（例えば、ＵＣＩ）、上位レイヤシグナリング（例えば、ＲＲＣシグナリング、ＭＡＣ　ＣＥ）、特定の信号／チャネル（例えば、ＰＵＣＣＨ、ＰＵＳＣＨ、ＰＲＡＣＨ、参照信号）、又はこれらの組み合わせを用いて行われてもよい。
　上記通知がＭＡＣ　ＣＥによって行われる場合、当該ＭＡＣ　ＣＥは、既存の規格では規定されていない新たなＬＣＩＤがＭＡＣサブヘッダに含まれることによって識別されてもよい。
　上記通知がＵＣＩによって行われる場合、上記通知は、ＰＵＣＣＨ又はＰＵＳＣＨを用いて送信されてもよい。
　また、上述の実施形態におけるＵＥからの任意の情報の通知は、周期的、セミパーシステント又は非周期的に行われてもよい。
［各実施形態の適用について］
　上述の実施形態の少なくとも１つは、特定の条件を満たす場合に適用されてもよい。当該特定の条件は、規格において規定されてもよいし、上位レイヤシグナリング／物理レイヤシグナリングを用いてＵＥ／ＢＳに通知されてもよい。
　上述の実施形態の少なくとも１つは、特定のＵＥ能力（UE　capability）を報告した又は当該特定のＵＥ能力をサポートするＵＥに対してのみ適用されてもよい。
　当該特定のＵＥ能力は、以下の少なくとも１つを示してもよい：
　・上記実施形態の少なくとも１つについての特定の処理／動作／制御／情報をサポートすること。
　・ＵＥがマルチパネル同時送受信をサポートすること。
　・ＵＥがマルチパネル同時送受信に関するＰＨＲの報告／送信をサポートすること。
　・ＵＥが同時マルチパネル送信に対してパネルごとの電力制限またはセルごとの電力制限をサポートすること。
　・ＵＥがシングルパネル送信に対してパネルごとの電力制限またはセルごとの電力制限をサポートすること（同時マルチパネル送信がサポートされている場合）。
　・ＵＥが１つのサービングセルに対して２つのパネル用の２つのＰＨＲを報告することをサポートすること。
　また、上記特定のＵＥ能力は、全周波数にわたって（周波数に関わらず共通に）適用される能力であってもよいし、周波数（例えば、セル、バンド、バンドコンビネーション、ＢＷＰ、コンポーネントキャリアなどの１つ又はこれらの組み合わせ）ごとの能力であってもよいし、周波数レンジ（例えば、Frequency　Range　1（ＦＲ１）、ＦＲ２、ＦＲ３、ＦＲ４、ＦＲ５、ＦＲ２－１、ＦＲ２－２）ごとの能力であってもよいし、サブキャリア間隔（SubCarrier　Spacing（ＳＣＳ））ごとの能力であってもよいし、Feature　Set（ＦＳ）又はFeature　Set　Per　Component-carrier（ＦＳＰＣ）ごとの能力であってもよい。
　また、上記特定のＵＥ能力は、全複信方式にわたって（複信方式に関わらず共通に）適用される能力であってもよいし、複信方式（例えば、時分割複信（Time　Division　Duplex（ＴＤＤ））、周波数分割複信（Frequency　Division　Duplex（ＦＤＤ）））ごとの能力であってもよい。
　また、上述の実施形態の少なくとも１つは、ＵＥが上位レイヤシグナリング／物理レイヤシグナリングによって、上述の実施形態に関連する特定の情報（又は上述の実施形態の動作を実施すること）を設定／アクティベート／トリガされた場合に適用されてもよい。例えば、当該特定の情報は、ＰＨＲの報告／送信（ＰＨＲのトリガ）を有効化することを示す情報、特定のリリース（例えば、Ｒｅｌ．１８／１９）向けの任意のＲＲＣパラメータなどであってもよい。
　ＵＥは、上記特定のＵＥ能力の少なくとも１つをサポートしない又は上記特定の情報を設定されない場合、例えばＲｅｌ．１５／１６の動作を適用してもよい。
（付記）
　本開示の一実施形態（第１の実施形態）に関して、以下の発明を付記する。
［付記１］
　マルチパネルからの上りリンク（ＵＬ）同時送信を用いて、物理上りリンク共有チャネル（ＰＵＳＣＨ）を送信する送信部と、
　前記ＰＵＳＣＨ送信に基づくパワーヘッドルーム（ＰＨＲ）のトリガを特定の条件に基づいて制御する制御部と、を有する端末。
［付記２］
　前記特定の条件は、前記ＰＨＲ又は最大許容曝露（ＭＰＥ）の禁止タイマに関する、付記１に記載の端末。
［付記３］
　前記特定の条件は、対応する参照信号のパスロス又は電力管理最大電力低減（ＰＭＰＲ）の変化に関する、付記１又は付記２に記載の端末。
［付記４］
　前記制御部は、サービングセルごと又はパネルごとに前記ＰＨＲのトリガを制御する、付記１から付記３のいずれかに記載の端末。
（付記）
　本開示の一実施形態（第２の実施形態）に関して、以下の発明を付記する。
［付記１］
　マルチパネルからの上りリンク（ＵＬ）同時送信がサポートされている場合、サービングセルごと又はパネルごとのパワーヘッドルーム（ＰＨＲ）を含むMedium　Access　Control　Control　Element（ＭＡＣ　ＣＥ）を送信する送信部と、
　前記ＭＡＣ　ＣＥの送信を特定の条件に基づいて制御する制御部と、を有する端末。
［付記２］
　前記ＭＡＣ　ＣＥは、最大電力に関するフィールド、及び、実際のＰＨＲ又は仮想ＰＨＲであることを示すフィールドの少なくとも１つを含む、付記１に記載の端末。
［付記３］
　前記特定の条件は、対応するパネルに関連付けられたＵＬリソースの有無に基づく、付記１又は付記２に記載の端末。
［付記４］
　前記制御部は、対応するパネルに関連付けられたＵＬリソースの有無に基づいて、前記ＭＡＣ　ＣＥを送信するパネルを判断する、付記１から付記３のいずれかに記載の端末。
（無線通信システム）
　以下、本開示の一実施形態に係る無線通信システムの構成について説明する。この無線通信システムでは、本開示の上記各実施形態に係る無線通信方法のいずれか又はこれらの組み合わせを用いて通信が行われる。
　図７は、一実施形態に係る無線通信システムの概略構成の一例を示す図である。無線通信システム１（単にシステム１と呼ばれてもよい）は、Third　Generation　Partnership　Project（３ＧＰＰ）によって仕様化されるLong　Term　Evolution（ＬＴＥ）、5th　generation　mobile　communication　system　New　Radio（５Ｇ　ＮＲ）などを用いて通信を実現するシステムであってもよい。
　また、無線通信システム１は、複数のRadio　Access　Technology（ＲＡＴ）間のデュアルコネクティビティ（マルチＲＡＴデュアルコネクティビティ（Multi-RAT　Dual　Connectivity（ＭＲ－ＤＣ）））をサポートしてもよい。ＭＲ－ＤＣは、ＬＴＥ（Evolved　Universal　Terrestrial　Radio　Access（Ｅ－ＵＴＲＡ））とＮＲとのデュアルコネクティビティ（E-UTRA-NR　Dual　Connectivity（ＥＮ－ＤＣ））、ＮＲとＬＴＥとのデュアルコネクティビティ（NR-E-UTRA　Dual　Connectivity（ＮＥ－ＤＣ））などを含んでもよい。
　ＥＮ－ＤＣでは、ＬＴＥ（Ｅ－ＵＴＲＡ）の基地局（ｅＮＢ）がマスタノード（Master　Node（ＭＮ））であり、ＮＲの基地局（ｇＮＢ）がセカンダリノード（Secondary　Node（ＳＮ））である。ＮＥ－ＤＣでは、ＮＲの基地局（ｇＮＢ）がＭＮであり、ＬＴＥ（Ｅ－ＵＴＲＡ）の基地局（ｅＮＢ）がＳＮである。
　無線通信システム１は、同一のＲＡＴ内の複数の基地局間のデュアルコネクティビティ（例えば、ＭＮ及びＳＮの双方がＮＲの基地局（ｇＮＢ）であるデュアルコネクティビティ（NR-NR　Dual　Connectivity（ＮＮ－ＤＣ）））をサポートしてもよい。
　無線通信システム１は、比較的カバレッジの広いマクロセルＣ１を形成する基地局１１と、マクロセルＣ１内に配置され、マクロセルＣ１よりも狭いスモールセルＣ２を形成する基地局１２（１２ａ－１２ｃ）と、を備えてもよい。ユーザ端末２０は、少なくとも１つのセル内に位置してもよい。各セル及びユーザ端末２０の配置、数などは、図に示す態様に限定されない。以下、基地局１１及び１２を区別しない場合は、基地局１０と総称する。
　ユーザ端末２０は、複数の基地局１０のうち、少なくとも１つに接続してもよい。ユーザ端末２０は、複数のコンポーネントキャリア（Component　Carrier（ＣＣ））を用いたキャリアアグリゲーション（Carrier　Aggregation（ＣＡ））及びデュアルコネクティビティ（ＤＣ）の少なくとも一方を利用してもよい。
　各ＣＣは、第１の周波数帯（Frequency　Range　1（ＦＲ１））及び第２の周波数帯（Frequency　Range　2（ＦＲ２））の少なくとも１つに含まれてもよい。マクロセルＣ１はＦＲ１に含まれてもよいし、スモールセルＣ２はＦＲ２に含まれてもよい。例えば、ＦＲ１は、６ＧＨｚ以下の周波数帯（サブ６ＧＨｚ（sub-6GHz））であってもよいし、ＦＲ２は、２４ＧＨｚよりも高い周波数帯（above-24GHz）であってもよい。なお、ＦＲ１及びＦＲ２の周波数帯、定義などはこれらに限られず、例えばＦＲ１がＦＲ２よりも高い周波数帯に該当してもよい。
　また、ユーザ端末２０は、各ＣＣにおいて、時分割複信（Time　Division　Duplex（ＴＤＤ））及び周波数分割複信（Frequency　Division　Duplex（ＦＤＤ））の少なくとも１つを用いて通信を行ってもよい。
　複数の基地局１０は、有線（例えば、Common　Public　Radio　Interface（ＣＰＲＩ）に準拠した光ファイバ、Ｘ２インターフェースなど）又は無線（例えば、ＮＲ通信）によって接続されてもよい。例えば、基地局１１及び１２間においてＮＲ通信がバックホールとして利用される場合、上位局に該当する基地局１１はIntegrated　Access　Backhaul（ＩＡＢ）ドナー、中継局（リレー）に該当する基地局１２はＩＡＢノードと呼ばれてもよい。
　基地局１０は、他の基地局１０を介して、又は直接コアネットワーク３０に接続されてもよい。コアネットワーク３０は、例えば、Evolved　Packet　Core（ＥＰＣ）、5G　Core　Network（５ＧＣＮ）、Next　Generation　Core（ＮＧＣ）などの少なくとも１つを含んでもよい。
　コアネットワーク３０は、例えば、User　Plane　Function（ＵＰＦ）、Access　and　Mobility　management　Function（ＡＭＦ）、Session　Management　Function（ＳＭＦ）、Unified　Data　Management（ＵＤＭ）、Application　Function（ＡＦ）、Data　Network（ＤＮ）、Location　Management　Function（ＬＭＦ）、保守運用管理（Operation、Administration　and　Maintenance（Management）（ＯＡＭ））などのネットワーク機能（Network　Functions（ＮＦ））を含んでもよい。なお、１つのネットワークノードによって複数の機能が提供されてもよい。また、ＤＮを介して外部ネットワーク（例えば、インターネット）との通信が行われてもよい。
　ユーザ端末２０は、ＬＴＥ、ＬＴＥ－Ａ、５Ｇなどの通信方式の少なくとも１つに対応した端末であってもよい。
　無線通信システム１においては、直交周波数分割多重（Orthogonal　Frequency　Division　Multiplexing（ＯＦＤＭ））ベースの無線アクセス方式が利用されてもよい。例えば、下りリンク（Downlink（ＤＬ））及び上りリンク（Uplink（ＵＬ））の少なくとも一方において、Cyclic　Prefix　OFDM（ＣＰ－ＯＦＤＭ）、Discrete　Fourier　Transform　Spread　OFDM（ＤＦＴ－ｓ－ＯＦＤＭ）、Orthogonal　Frequency　Division　Multiple　Access（ＯＦＤＭＡ）、Single　Carrier　Frequency　Division　Multiple　Access（ＳＣ－ＦＤＭＡ）などが利用されてもよい。
　無線アクセス方式は、波形（waveform）と呼ばれてもよい。なお、無線通信システム１においては、ＵＬ及びＤＬの無線アクセス方式には、他の無線アクセス方式（例えば、他のシングルキャリア伝送方式、他のマルチキャリア伝送方式）が用いられてもよい。
　無線通信システム１では、下りリンクチャネルとして、各ユーザ端末２０で共有される下り共有チャネル（Physical　Downlink　Shared　Channel（ＰＤＳＣＨ））、ブロードキャストチャネル（Physical　Broadcast　Channel（ＰＢＣＨ））、下り制御チャネル（Physical　Downlink　Control　Channel（ＰＤＣＣＨ））などが用いられてもよい。
　また、無線通信システム１では、上りリンクチャネルとして、各ユーザ端末２０で共有される上り共有チャネル（Physical　Uplink　Shared　Channel（ＰＵＳＣＨ））、上り制御チャネル（Physical　Uplink　Control　Channel（ＰＵＣＣＨ））、ランダムアクセスチャネル（Physical　Random　Access　Channel（ＰＲＡＣＨ））などが用いられてもよい。
　ＰＤＳＣＨによって、ユーザデータ、上位レイヤ制御情報、System　Information　Block（ＳＩＢ）などが伝送される。ＰＵＳＣＨによって、ユーザデータ、上位レイヤ制御情報などが伝送されてもよい。また、ＰＢＣＨによって、Master　Information　Block（ＭＩＢ）が伝送されてもよい。
　ＰＤＣＣＨによって、下位レイヤ制御情報が伝送されてもよい。下位レイヤ制御情報は、例えば、ＰＤＳＣＨ及びＰＵＳＣＨの少なくとも一方のスケジューリング情報を含む下り制御情報（Downlink　Control　Information（ＤＣＩ））を含んでもよい。
　なお、ＰＤＳＣＨをスケジューリングするＤＣＩは、ＤＬアサインメント、ＤＬ　ＤＣＩなどと呼ばれてもよいし、ＰＵＳＣＨをスケジューリングするＤＣＩは、ＵＬグラント、ＵＬ　ＤＣＩなどと呼ばれてもよい。なお、ＰＤＳＣＨはＤＬデータで読み替えられてもよいし、ＰＵＳＣＨはＵＬデータで読み替えられてもよい。
　ＰＤＣＣＨの検出には、制御リソースセット（COntrol　REsource　SET（ＣＯＲＥＳＥＴ））及びサーチスペース（search　space）が利用されてもよい。ＣＯＲＥＳＥＴは、ＤＣＩをサーチするリソースに対応する。サーチスペースは、ＰＤＣＣＨ候補（PDCCH　candidates）のサーチ領域及びサーチ方法に対応する。１つのＣＯＲＥＳＥＴは、１つ又は複数のサーチスペースに関連付けられてもよい。ＵＥは、サーチスペース設定に基づいて、あるサーチスペースに関連するＣＯＲＥＳＥＴをモニタしてもよい。
　１つのサーチスペースは、１つ又は複数のアグリゲーションレベル（aggregation　Level）に該当するＰＤＣＣＨ候補に対応してもよい。１つ又は複数のサーチスペースは、サーチスペースセットと呼ばれてもよい。なお、本開示の「サーチスペース」、「サーチスペースセット」、「サーチスペース設定」、「サーチスペースセット設定」、「ＣＯＲＥＳＥＴ」、「ＣＯＲＥＳＥＴ設定」などは、互いに読み替えられてもよい。
　ＰＵＣＣＨによって、チャネル状態情報（Channel　State　Information（ＣＳＩ））、送達確認情報（例えば、Hybrid　Automatic　Repeat　reQuest　ACKnowledgement（ＨＡＲＱ－ＡＣＫ）、ＡＣＫ／ＮＡＣＫなどと呼ばれてもよい）及びスケジューリングリクエスト（Scheduling　Request（ＳＲ））の少なくとも１つを含む上り制御情報（Uplink　Control　Information（ＵＣＩ））が伝送されてもよい。ＰＲＡＣＨによって、セルとの接続確立のためのランダムアクセスプリアンブルが伝送されてもよい。
　なお、本開示において下りリンク、上りリンクなどは「リンク」を付けずに表現されてもよい。また、各種チャネルの先頭に「物理（Physical）」を付けずに表現されてもよい。
　無線通信システム１では、同期信号（Synchronization　Signal（ＳＳ））、下りリンク参照信号（Downlink　Reference　Signal（ＤＬ－ＲＳ））などが伝送されてもよい。無線通信システム１では、ＤＬ－ＲＳとして、セル固有参照信号（Cell-specific　Reference　Signal（ＣＲＳ））、チャネル状態情報参照信号（Channel　State　Information　Reference　Signal（ＣＳＩ－ＲＳ））、復調用参照信号（DeModulation　Reference　Signal（ＤＭＲＳ））、位置決定参照信号（Positioning　Reference　Signal（ＰＲＳ））、位相トラッキング参照信号（Phase　Tracking　Reference　Signal（ＰＴＲＳ））などが伝送されてもよい。
　同期信号は、例えば、プライマリ同期信号（Primary　Synchronization　Signal（ＰＳＳ））及びセカンダリ同期信号（Secondary　Synchronization　Signal（ＳＳＳ））の少なくとも１つであってもよい。ＳＳ（ＰＳＳ、ＳＳＳ）及びＰＢＣＨ（及びＰＢＣＨ用のＤＭＲＳ）を含む信号ブロックは、ＳＳ／ＰＢＣＨブロック、SS　Block（ＳＳＢ）などと呼ばれてもよい。なお、ＳＳ、ＳＳＢなども、参照信号と呼ばれてもよい。
　また、無線通信システム１では、上りリンク参照信号（Uplink　Reference　Signal（ＵＬ－ＲＳ））として、測定用参照信号（Sounding　Reference　Signal（ＳＲＳ））、復調用参照信号（ＤＭＲＳ）などが伝送されてもよい。なお、ＤＭＲＳはユーザ端末固有参照信号（UE-specific　Reference　Signal）と呼ばれてもよい。
（基地局）
　図８は、一実施形態に係る基地局の構成の一例を示す図である。基地局１０は、制御部１１０、送受信部１２０、送受信アンテナ１３０及び伝送路インターフェース（transmission　line　interface）１４０を備えている。なお、制御部１１０、送受信部１２０及び送受信アンテナ１３０及び伝送路インターフェース１４０は、それぞれ１つ以上が備えられてもよい。
　なお、本例では、本実施の形態における特徴部分の機能ブロックを主に示しており、基地局１０は、無線通信に必要な他の機能ブロックも有すると想定されてもよい。以下で説明する各部の処理の一部は、省略されてもよい。
　制御部１１０は、基地局１０全体の制御を実施する。制御部１１０は、本開示に係る技術分野での共通認識に基づいて説明されるコントローラ、制御回路などから構成することができる。
　制御部１１０は、信号の生成、スケジューリング（例えば、リソース割り当て、マッピング）などを制御してもよい。制御部１１０は、送受信部１２０、送受信アンテナ１３０及び伝送路インターフェース１４０を用いた送受信、測定などを制御してもよい。制御部１１０は、信号として送信するデータ、制御情報、系列（sequence）などを生成し、送受信部１２０に転送してもよい。制御部１１０は、通信チャネルの呼処理（設定、解放など）、基地局１０の状態管理、無線リソースの管理などを行ってもよい。
　送受信部１２０は、ベースバンド（baseband）部１２１、Radio　Frequency（ＲＦ）部１２２、測定部１２３を含んでもよい。ベースバンド部１２１は、送信処理部１２１１及び受信処理部１２１２を含んでもよい。送受信部１２０は、本開示に係る技術分野での共通認識に基づいて説明されるトランスミッター／レシーバー、ＲＦ回路、ベースバンド回路、フィルタ、位相シフタ（phase　shifter）、測定回路、送受信回路などから構成することができる。
　送受信部１２０は、一体の送受信部として構成されてもよいし、送信部及び受信部から構成されてもよい。当該送信部は、送信処理部１２１１、ＲＦ部１２２から構成されてもよい。当該受信部は、受信処理部１２１２、ＲＦ部１２２、測定部１２３から構成されてもよい。
　送受信アンテナ１３０は、本開示に係る技術分野での共通認識に基づいて説明されるアンテナ、例えばアレイアンテナなどから構成することができる。
　送受信部１２０は、上述の下りリンクチャネル、同期信号、下りリンク参照信号などを送信してもよい。送受信部１２０は、上述の上りリンクチャネル、上りリンク参照信号などを受信してもよい。
　送受信部１２０は、デジタルビームフォーミング（例えば、プリコーディング）、アナログビームフォーミング（例えば、位相回転）などを用いて、送信ビーム及び受信ビームの少なくとも一方を形成してもよい。
　送受信部１２０（送信処理部１２１１）は、例えば制御部１１０から取得したデータ、制御情報などに対して、Packet　Data　Convergence　Protocol（ＰＤＣＰ）レイヤの処理、Radio　Link　Control（ＲＬＣ）レイヤの処理（例えば、ＲＬＣ再送制御）、Medium　Access　Control（ＭＡＣ）レイヤの処理（例えば、ＨＡＲＱ再送制御）などを行い、送信するビット列を生成してもよい。
　送受信部１２０（送信処理部１２１１）は、送信するビット列に対して、チャネル符号化（誤り訂正符号化を含んでもよい）、変調、マッピング、フィルタ処理、離散フーリエ変換（Discrete　Fourier　Transform（ＤＦＴ））処理（必要に応じて）、逆高速フーリエ変換（Inverse　Fast　Fourier　Transform（ＩＦＦＴ））処理、プリコーディング、デジタル－アナログ変換などの送信処理を行い、ベースバンド信号を出力してもよい。
　送受信部１２０（ＲＦ部１２２）は、ベースバンド信号に対して、無線周波数帯への変調、フィルタ処理、増幅などを行い、無線周波数帯の信号を、送受信アンテナ１３０を介して送信してもよい。
　一方、送受信部１２０（ＲＦ部１２２）は、送受信アンテナ１３０によって受信された無線周波数帯の信号に対して、増幅、フィルタ処理、ベースバンド信号への復調などを行ってもよい。
　送受信部１２０（受信処理部１２１２）は、取得されたベースバンド信号に対して、アナログ－デジタル変換、高速フーリエ変換（Fast　Fourier　Transform（ＦＦＴ））処理、逆離散フーリエ変換（Inverse　Discrete　Fourier　Transform（ＩＤＦＴ））処理（必要に応じて）、フィルタ処理、デマッピング、復調、復号（誤り訂正復号を含んでもよい）、ＭＡＣレイヤ処理、ＲＬＣレイヤの処理及びＰＤＣＰレイヤの処理などの受信処理を適用し、ユーザデータなどを取得してもよい。
　送受信部１２０（測定部１２３）は、受信した信号に関する測定を実施してもよい。例えば、測定部１２３は、受信した信号に基づいて、Radio　Resource　Management（ＲＲＭ）測定、Channel　State　Information（ＣＳＩ）測定などを行ってもよい。測定部１２３は、受信電力（例えば、Reference　Signal　Received　Power（ＲＳＲＰ））、受信品質（例えば、Reference　Signal　Received　Quality（ＲＳＲＱ）、Signal　to　Interference　plus　Noise　Ratio（ＳＩＮＲ）、Signal　to　Noise　Ratio（ＳＮＲ））、信号強度（例えば、Received　Signal　Strength　Indicator（ＲＳＳＩ））、伝搬路情報（例えば、ＣＳＩ）などについて測定してもよい。測定結果は、制御部１１０に出力されてもよい。
　伝送路インターフェース１４０は、コアネットワーク３０に含まれる装置（例えば、ＮＦを提供するネットワークノード）、他の基地局１０などとの間で信号を送受信（バックホールシグナリング）し、ユーザ端末２０のためのユーザデータ（ユーザプレーンデータ）、制御プレーンデータなどを取得、伝送などしてもよい。
　なお、本開示における基地局１０の送信部及び受信部は、送受信部１２０、送受信アンテナ１３０及び伝送路インターフェース１４０の少なくとも１つによって構成されてもよい。
　なお、送受信部１２０は、マルチパネルからの上りリンク（ＵＬ）同時送信を用いて、端末から送信される物理上りリンク共有チャネル（ＰＵＳＣＨ）を受信してもよい。送受信部１２０は、前記ＰＵＳＣＨ送信に基づくパワーヘッドルーム（ＰＨＲ）のトリガを制御するための設定情報を送信してもよい。
　送受信部１２０は、マルチパネルからの上りリンク（ＵＬ）同時送信がサポートされている場合、サービングセルごと又はパネルごとのパワーヘッドルーム（ＰＨＲ）を含むMedium　Access　Control　Control　Element（ＭＡＣ　ＣＥ）を受信してもよい。
　制御部１１０は、端末が特定の条件に基づいて判断した前記ＭＡＣ　ＣＥの受信を制御してもよい。
（ユーザ端末）
　図９は、一実施形態に係るユーザ端末の構成の一例を示す図である。ユーザ端末２０は、制御部２１０、送受信部２２０及び送受信アンテナ２３０を備えている。なお、制御部２１０、送受信部２２０及び送受信アンテナ２３０は、それぞれ１つ以上が備えられてもよい。
　なお、本例では、本実施の形態における特徴部分の機能ブロックを主に示しており、ユーザ端末２０は、無線通信に必要な他の機能ブロックも有すると想定されてもよい。以下で説明する各部の処理の一部は、省略されてもよい。
　制御部２１０は、ユーザ端末２０全体の制御を実施する。制御部２１０は、本開示に係る技術分野での共通認識に基づいて説明されるコントローラ、制御回路などから構成することができる。
　制御部２１０は、信号の生成、マッピングなどを制御してもよい。制御部２１０は、送受信部２２０及び送受信アンテナ２３０を用いた送受信、測定などを制御してもよい。制御部２１０は、信号として送信するデータ、制御情報、系列などを生成し、送受信部２２０に転送してもよい。
　送受信部２２０は、ベースバンド部２２１、ＲＦ部２２２、測定部２２３を含んでもよい。ベースバンド部２２１は、送信処理部２２１１、受信処理部２２１２を含んでもよい。送受信部２２０は、本開示に係る技術分野での共通認識に基づいて説明されるトランスミッター／レシーバー、ＲＦ回路、ベースバンド回路、フィルタ、位相シフタ、測定回路、送受信回路などから構成することができる。
　送受信部２２０は、一体の送受信部として構成されてもよいし、送信部及び受信部から構成されてもよい。当該送信部は、送信処理部２２１１、ＲＦ部２２２から構成されてもよい。当該受信部は、受信処理部２２１２、ＲＦ部２２２、測定部２２３から構成されてもよい。
　送受信アンテナ２３０は、本開示に係る技術分野での共通認識に基づいて説明されるアンテナ、例えばアレイアンテナなどから構成することができる。
　送受信部２２０は、上述の下りリンクチャネル、同期信号、下りリンク参照信号などを受信してもよい。送受信部２２０は、上述の上りリンクチャネル、上りリンク参照信号などを送信してもよい。
　送受信部２２０は、デジタルビームフォーミング（例えば、プリコーディング）、アナログビームフォーミング（例えば、位相回転）などを用いて、送信ビーム及び受信ビームの少なくとも一方を形成してもよい。
　送受信部２２０（送信処理部２２１１）は、例えば制御部２１０から取得したデータ、制御情報などに対して、ＰＤＣＰレイヤの処理、ＲＬＣレイヤの処理（例えば、ＲＬＣ再送制御）、ＭＡＣレイヤの処理（例えば、ＨＡＲＱ再送制御）などを行い、送信するビット列を生成してもよい。
　送受信部２２０（送信処理部２２１１）は、送信するビット列に対して、チャネル符号化（誤り訂正符号化を含んでもよい）、変調、マッピング、フィルタ処理、ＤＦＴ処理（必要に応じて）、ＩＦＦＴ処理、プリコーディング、デジタル－アナログ変換などの送信処理を行い、ベースバンド信号を出力してもよい。
　なお、ＤＦＴ処理を適用するか否かは、トランスフォームプリコーディングの設定に基づいてもよい。送受信部２２０（送信処理部２２１１）は、あるチャネル（例えば、ＰＵＳＣＨ）について、トランスフォームプリコーディングが有効（enabled）である場合、当該チャネルをＤＦＴ－ｓ－ＯＦＤＭ波形を用いて送信するために上記送信処理としてＤＦＴ処理を行ってもよいし、そうでない場合、上記送信処理としてＤＦＴ処理を行わなくてもよい。
　送受信部２２０（ＲＦ部２２２）は、ベースバンド信号に対して、無線周波数帯への変調、フィルタ処理、増幅などを行い、無線周波数帯の信号を、送受信アンテナ２３０を介して送信してもよい。
　一方、送受信部２２０（ＲＦ部２２２）は、送受信アンテナ２３０によって受信された無線周波数帯の信号に対して、増幅、フィルタ処理、ベースバンド信号への復調などを行ってもよい。
　送受信部２２０（受信処理部２２１２）は、取得されたベースバンド信号に対して、アナログ－デジタル変換、ＦＦＴ処理、ＩＤＦＴ処理（必要に応じて）、フィルタ処理、デマッピング、復調、復号（誤り訂正復号を含んでもよい）、ＭＡＣレイヤ処理、ＲＬＣレイヤの処理及びＰＤＣＰレイヤの処理などの受信処理を適用し、ユーザデータなどを取得してもよい。
　送受信部２２０（測定部２２３）は、受信した信号に関する測定を実施してもよい。例えば、測定部２２３は、受信した信号に基づいて、ＲＲＭ測定、ＣＳＩ測定などを行ってもよい。測定部２２３は、受信電力（例えば、ＲＳＲＰ）、受信品質（例えば、ＲＳＲＱ、ＳＩＮＲ、ＳＮＲ）、信号強度（例えば、ＲＳＳＩ）、伝搬路情報（例えば、ＣＳＩ）などについて測定してもよい。測定結果は、制御部２１０に出力されてもよい。
　なお、測定部２２３は、チャネル測定用リソースに基づいて、ＣＳＩ算出のためのチャネル測定を導出してもよい。チャネル測定用リソースは、例えば、ノンゼロパワー（Non　Zero　Power（ＮＺＰ））ＣＳＩ－ＲＳリソースであってもよい。また、測定部２２３は、干渉測定用リソースに基づいて、ＣＳＩ算出のための干渉測定を導出してもよい。干渉測定用リソースは、干渉測定用のＮＺＰ　ＣＳＩ－ＲＳリソース、ＣＳＩ－干渉測定（Interference　Measurement（ＩＭ））リソースなどの少なくとも１つであってもよい。なお、ＣＳＩ－ＩＭは、ＣＳＩ－干渉管理（Interference　Management（ＩＭ））と呼ばれてもよいし、ゼロパワー（Zero　Power（ＺＰ））ＣＳＩ－ＲＳと互いに読み替えられてもよい。なお、本開示において、ＣＳＩ－ＲＳ、ＮＺＰ　ＣＳＩ－ＲＳ、ＺＰ　ＣＳＩ－ＲＳ、ＣＳＩ－ＩＭ、ＣＳＩ－ＳＳＢなどは、互いに読み替えられてもよい。
　なお、本開示におけるユーザ端末２０の送信部及び受信部は、送受信部２２０及び送受信アンテナ２３０の少なくとも１つによって構成されてもよい。
　なお、送受信部２２０は、マルチパネルからの上りリンク（ＵＬ）同時送信を用いて、物理上りリンク共有チャネル（ＰＵＳＣＨ）を送信してもよい。
　送受信部２２０は、マルチパネルからの上りリンク（ＵＬ）同時送信がサポートされている場合、サービングセルごと又はパネルごとのパワーヘッドルーム（ＰＨＲ）を含むMedium　Access　Control　Control　Element（ＭＡＣ　ＣＥ）を送信してもよい。
　制御部２１０は、前記ＰＵＳＣＨ送信に基づくパワーヘッドルーム（ＰＨＲ）のトリガを特定の条件に基づいて制御してもよい。前記特定の条件は、前記ＰＨＲ又は最大許容曝露（ＭＰＥ）の禁止タイマに関する。前記特定の条件は、対応する参照信号のパスロス又は電力管理最大電力低減（ＰＭＰＲ）の変化に関する。制御部２１０は、サービングセルごと又はパネルごとに前記ＰＨＲのトリガを制御してもよい。
　制御部２１０は、前記ＭＡＣ　ＣＥの送信を特定の条件に基づいて制御してもよい。前記ＭＡＣ　ＣＥは、最大電力に関するフィールド、及び、実際のＰＨＲ又は仮想ＰＨＲであることを示すフィールドの少なくとも１つを含んでよい。前記特定の条件は、対応するパネルに関連付けられたＵＬリソースの有無に基づいてよい。制御部２１０は、対応するパネルに関連付けられたＵＬリソースの有無に基づいて、前記ＭＡＣ　ＣＥを送信するパネルを判断してもよい。
（ハードウェア構成）
　なお、上記実施形態の説明に用いたブロック図は、機能単位のブロックを示している。これらの機能ブロック（構成部）は、ハードウェア及びソフトウェアの少なくとも一方の任意の組み合わせによって実現される。また、各機能ブロックの実現方法は特に限定されない。すなわち、各機能ブロックは、物理的又は論理的に結合した１つの装置を用いて実現されてもよいし、物理的又は論理的に分離した２つ以上の装置を直接的又は間接的に（例えば、有線、無線などを用いて）接続し、これら複数の装置を用いて実現されてもよい。機能ブロックは、上記１つの装置又は上記複数の装置にソフトウェアを組み合わせて実現されてもよい。
　ここで、機能には、判断、決定、判定、計算、算出、処理、導出、調査、探索、確認、受信、送信、出力、アクセス、解決、選択、選定、確立、比較、想定、期待、みなし、報知（broadcasting）、通知（notifying）、通信（communicating）、転送（forwarding）、構成（configuring）、再構成（reconfiguring）、割り当て（allocating、mapping）、割り振り（assigning）などがあるが、これらに限られない。例えば、送信を機能させる機能ブロック（構成部）は、送信部（transmitting　unit）、送信機（transmitter）などと呼称されてもよい。いずれも、上述したとおり、実現方法は特に限定されない。
　例えば、本開示の一実施形態における基地局、ユーザ端末などは、本開示の無線通信方法の処理を行うコンピュータとして機能してもよい。図１０は、一実施形態に係る基地局及びユーザ端末のハードウェア構成の一例を示す図である。上述の基地局１０及びユーザ端末２０は、物理的には、プロセッサ１００１、メモリ１００２、ストレージ１００３、通信装置１００４、入力装置１００５、出力装置１００６、バス１００７などを含むコンピュータ装置として構成されてもよい。
　なお、本開示において、装置、回路、デバイス、部（section）、ユニットなどの文言は、互いに読み替えることができる。基地局１０及びユーザ端末２０のハードウェア構成は、図に示した各装置を１つ又は複数含むように構成されてもよいし、一部の装置を含まずに構成されてもよい。
　例えば、プロセッサ１００１は１つだけ図示されているが、複数のプロセッサがあってもよい。また、処理は、１のプロセッサによって実行されてもよいし、処理が同時に、逐次に、又はその他の手法を用いて、２以上のプロセッサによって実行されてもよい。なお、プロセッサ１００１は、１以上のチップによって実装されてもよい。
　基地局１０及びユーザ端末２０における各機能は、例えば、プロセッサ１００１、メモリ１００２などのハードウェア上に所定のソフトウェア（プログラム）を読み込ませることによって、プロセッサ１００１が演算を行い、通信装置１００４を介する通信を制御したり、メモリ１００２及びストレージ１００３におけるデータの読み出し及び書き込みの少なくとも一方を制御したりすることによって実現される。
　プロセッサ１００１は、例えば、オペレーティングシステムを動作させてコンピュータ全体を制御する。プロセッサ１００１は、周辺装置とのインターフェース、制御装置、演算装置、レジスタなどを含む中央処理装置（Central　Processing　Unit（ＣＰＵ））によって構成されてもよい。例えば、上述の制御部１１０（２１０）、送受信部１２０（２２０）などの少なくとも一部は、プロセッサ１００１によって実現されてもよい。
　また、プロセッサ１００１は、プログラム（プログラムコード）、ソフトウェアモジュール、データなどを、ストレージ１００３及び通信装置１００４の少なくとも一方からメモリ１００２に読み出し、これらに従って各種の処理を実行する。プログラムとしては、上述の実施形態において説明した動作の少なくとも一部をコンピュータに実行させるプログラムが用いられる。例えば、制御部１１０（２１０）は、メモリ１００２に格納され、プロセッサ１００１において動作する制御プログラムによって実現されてもよく、他の機能ブロックについても同様に実現されてもよい。
　メモリ１００２は、コンピュータ読み取り可能な記録媒体であり、例えば、Read　Only　Memory（ＲＯＭ）、Erasable　Programmable　ROM（ＥＰＲＯＭ）、Electrically　EPROM（ＥＥＰＲＯＭ）、Random　Access　Memory（ＲＡＭ）、その他の適切な記憶媒体の少なくとも１つによって構成されてもよい。メモリ１００２は、レジスタ、キャッシュ、メインメモリ（主記憶装置）などと呼ばれてもよい。メモリ１００２は、本開示の一実施形態に係る無線通信方法を実施するために実行可能なプログラム（プログラムコード）、ソフトウェアモジュールなどを保存することができる。
　ストレージ１００３は、コンピュータ読み取り可能な記録媒体であり、例えば、フレキシブルディスク、フロッピー（登録商標）ディスク、光磁気ディスク（例えば、コンパクトディスク（Compact　Disc　ROM（ＣＤ－ＲＯＭ）など）、デジタル多用途ディスク、Ｂｌｕ－ｒａｙ（登録商標）ディスク）、リムーバブルディスク、ハードディスクドライブ、スマートカード、フラッシュメモリデバイス（例えば、カード、スティック、キードライブ）、磁気ストライプ、データベース、サーバ、その他の適切な記憶媒体の少なくとも１つによって構成されてもよい。ストレージ１００３は、補助記憶装置と呼ばれてもよい。
　通信装置１００４は、有線ネットワーク及び無線ネットワークの少なくとも一方を介してコンピュータ間の通信を行うためのハードウェア（送受信デバイス）であり、例えばネットワークデバイス、ネットワークコントローラ、ネットワークカード、通信モジュールなどともいう。通信装置１００４は、例えば周波数分割複信（Frequency　Division　Duplex（ＦＤＤ））及び時分割複信（Time　Division　Duplex（ＴＤＤ））の少なくとも一方を実現するために、高周波スイッチ、デュプレクサ、フィルタ、周波数シンセサイザなどを含んで構成されてもよい。例えば、上述の送受信部１２０（２２０）、送受信アンテナ１３０（２３０）などは、通信装置１００４によって実現されてもよい。送受信部１２０（２２０）は、送信部１２０ａ（２２０ａ）と受信部１２０ｂ（２２０ｂ）とで、物理的に又は論理的に分離された実装がなされてもよい。
　入力装置１００５は、外部からの入力を受け付ける入力デバイス（例えば、キーボード、マウス、マイクロフォン、スイッチ、ボタン、センサなど）である。出力装置１００６は、外部への出力を実施する出力デバイス（例えば、ディスプレイ、スピーカー、Light　Emitting　Diode（ＬＥＤ）ランプなど）である。なお、入力装置１００５及び出力装置１００６は、一体となった構成（例えば、タッチパネル）であってもよい。
　また、プロセッサ１００１、メモリ１００２などの各装置は、情報を通信するためのバス１００７によって接続される。バス１００７は、単一のバスを用いて構成されてもよいし、装置間ごとに異なるバスを用いて構成されてもよい。
　また、基地局１０及びユーザ端末２０は、マイクロプロセッサ、デジタル信号プロセッサ（Digital　Signal　Processor（ＤＳＰ））、Application　Specific　Integrated　Circuit（ＡＳＩＣ）、Programmable　Logic　Device（ＰＬＤ）、Field　Programmable　Gate　Array（ＦＰＧＡ）などのハードウェアを含んで構成されてもよく、当該ハードウェアを用いて各機能ブロックの一部又は全てが実現されてもよい。例えば、プロセッサ１００１は、これらのハードウェアの少なくとも１つを用いて実装されてもよい。
（変形例）
　なお、本開示において説明した用語及び本開示の理解に必要な用語については、同一の又は類似する意味を有する用語と置き換えてもよい。例えば、チャネル、シンボル及び信号（シグナル又はシグナリング）は、互いに読み替えられてもよい。また、信号はメッセージであってもよい。参照信号（reference　signal）は、ＲＳと略称することもでき、適用される標準によってパイロット（Pilot）、パイロット信号などと呼ばれてもよい。また、コンポーネントキャリア（Component　Carrier（ＣＣ））は、セル、周波数キャリア、キャリア周波数などと呼ばれてもよい。
　無線フレームは、時間領域において１つ又は複数の期間（フレーム）によって構成されてもよい。無線フレームを構成する当該１つ又は複数の各期間（フレーム）は、サブフレームと呼ばれてもよい。さらに、サブフレームは、時間領域において１つ又は複数のスロットによって構成されてもよい。サブフレームは、ニューメロロジー（numerology）に依存しない固定の時間長（例えば、１ｍｓ）であってもよい。
　ここで、ニューメロロジーは、ある信号又はチャネルの送信及び受信の少なくとも一方に適用される通信パラメータであってもよい。ニューメロロジーは、例えば、サブキャリア間隔（SubCarrier　Spacing（ＳＣＳ））、帯域幅、シンボル長、サイクリックプレフィックス長、送信時間間隔（Transmission　Time　Interval（ＴＴＩ））、ＴＴＩあたりのシンボル数、無線フレーム構成、送受信機が周波数領域において行う特定のフィルタリング処理、送受信機が時間領域において行う特定のウィンドウイング処理などの少なくとも１つを示してもよい。
　スロットは、時間領域において１つ又は複数のシンボル（Orthogonal　Frequency　Division　Multiplexing（ＯＦＤＭ）シンボル、Single　Carrier　Frequency　Division　Multiple　Access（ＳＣ－ＦＤＭＡ）シンボルなど）によって構成されてもよい。また、スロットは、ニューメロロジーに基づく時間単位であってもよい。
　スロットは、複数のミニスロットを含んでもよい。各ミニスロットは、時間領域において１つ又は複数のシンボルによって構成されてもよい。また、ミニスロットは、サブスロットと呼ばれてもよい。ミニスロットは、スロットよりも少ない数のシンボルによって構成されてもよい。ミニスロットより大きい時間単位で送信されるＰＤＳＣＨ（又はＰＵＳＣＨ）は、ＰＤＳＣＨ（ＰＵＳＣＨ）マッピングタイプＡと呼ばれてもよい。ミニスロットを用いて送信されるＰＤＳＣＨ（又はＰＵＳＣＨ）は、ＰＤＳＣＨ（ＰＵＳＣＨ）マッピングタイプＢと呼ばれてもよい。
　無線フレーム、サブフレーム、スロット、ミニスロット及びシンボルは、いずれも信号を伝送する際の時間単位を表す。無線フレーム、サブフレーム、スロット、ミニスロット及びシンボルは、それぞれに対応する別の呼称が用いられてもよい。なお、本開示におけるフレーム、サブフレーム、スロット、ミニスロット、シンボルなどの時間単位は、互いに読み替えられてもよい。
　例えば、１サブフレームはＴＴＩと呼ばれてもよいし、複数の連続したサブフレームがＴＴＩと呼ばれてよいし、１スロット又は１ミニスロットがＴＴＩと呼ばれてもよい。つまり、サブフレーム及びＴＴＩの少なくとも一方は、既存のＬＴＥにおけるサブフレーム（１ｍｓ）であってもよいし、１ｍｓより短い期間（例えば、１－１３シンボル）であってもよいし、１ｍｓより長い期間であってもよい。なお、ＴＴＩを表す単位は、サブフレームではなくスロット、ミニスロットなどと呼ばれてもよい。
　ここで、ＴＴＩは、例えば、無線通信におけるスケジューリングの最小時間単位のことをいう。例えば、ＬＴＥシステムでは、基地局が各ユーザ端末に対して、無線リソース（各ユーザ端末において使用することが可能な周波数帯域幅、送信電力など）を、ＴＴＩ単位で割り当てるスケジューリングを行う。なお、ＴＴＩの定義はこれに限られない。
　ＴＴＩは、チャネル符号化されたデータパケット（トランスポートブロック）、コードブロック、コードワードなどの送信時間単位であってもよいし、スケジューリング、リンクアダプテーションなどの処理単位となってもよい。なお、ＴＴＩが与えられたとき、実際にトランスポートブロック、コードブロック、コードワードなどがマッピングされる時間区間（例えば、シンボル数）は、当該ＴＴＩよりも短くてもよい。
　なお、１スロット又は１ミニスロットがＴＴＩと呼ばれる場合、１以上のＴＴＩ（すなわち、１以上のスロット又は１以上のミニスロット）が、スケジューリングの最小時間単位となってもよい。また、当該スケジューリングの最小時間単位を構成するスロット数（ミニスロット数）は制御されてもよい。
　１ｍｓの時間長を有するＴＴＩは、通常ＴＴＩ（３ＧＰＰ　Ｒｅｌ．８－１２におけるＴＴＩ）、ノーマルＴＴＩ、ロングＴＴＩ、通常サブフレーム、ノーマルサブフレーム、ロングサブフレーム、スロットなどと呼ばれてもよい。通常ＴＴＩより短いＴＴＩは、短縮ＴＴＩ、ショートＴＴＩ、部分ＴＴＩ（partial又はfractional　TTI）、短縮サブフレーム、ショートサブフレーム、ミニスロット、サブスロット、スロットなどと呼ばれてもよい。
　なお、ロングＴＴＩ（例えば、通常ＴＴＩ、サブフレームなど）は、１ｍｓを超える時間長を有するＴＴＩで読み替えてもよいし、ショートＴＴＩ（例えば、短縮ＴＴＩなど）は、ロングＴＴＩのＴＴＩ長未満かつ１ｍｓ以上のＴＴＩ長を有するＴＴＩで読み替えてもよい。
　リソースブロック（Resource　Block（ＲＢ））は、時間領域及び周波数領域のリソース割当単位であり、周波数領域において、１つ又は複数個の連続した副搬送波（サブキャリア（subcarrier））を含んでもよい。ＲＢに含まれるサブキャリアの数は、ニューメロロジーに関わらず同じであってもよく、例えば１２であってもよい。ＲＢに含まれるサブキャリアの数は、ニューメロロジーに基づいて決定されてもよい。
　また、ＲＢは、時間領域において、１つ又は複数個のシンボルを含んでもよく、１スロット、１ミニスロット、１サブフレーム又は１ＴＴＩの長さであってもよい。１ＴＴＩ、１サブフレームなどは、それぞれ１つ又は複数のリソースブロックによって構成されてもよい。
　なお、１つ又は複数のＲＢは、物理リソースブロック（Physical　RB（ＰＲＢ））、サブキャリアグループ（Sub-Carrier　Group（ＳＣＧ））、リソースエレメントグループ（Resource　Element　Group（ＲＥＧ））、ＰＲＢペア、ＲＢペアなどと呼ばれてもよい。
　また、リソースブロックは、１つ又は複数のリソースエレメント（Resource　Element（ＲＥ））によって構成されてもよい。例えば、１ＲＥは、１サブキャリア及び１シンボルの無線リソース領域であってもよい。
　帯域幅部分（Bandwidth　Part（ＢＷＰ））（部分帯域幅などと呼ばれてもよい）は、あるキャリアにおいて、あるニューメロロジー用の連続する共通ＲＢ（common　resource　blocks）のサブセットのことを表してもよい。ここで、共通ＲＢは、当該キャリアの共通参照ポイントを基準としたＲＢのインデックスによって特定されてもよい。ＰＲＢは、あるＢＷＰで定義され、当該ＢＷＰ内で番号付けされてもよい。
　ＢＷＰには、ＵＬ　ＢＷＰ（ＵＬ用のＢＷＰ）と、ＤＬ　ＢＷＰ（ＤＬ用のＢＷＰ）とが含まれてもよい。ＵＥに対して、１キャリア内に１つ又は複数のＢＷＰが設定されてもよい。
　設定されたＢＷＰの少なくとも１つがアクティブであってもよく、ＵＥは、アクティブなＢＷＰの外で所定の信号／チャネルを送受信することを想定しなくてもよい。なお、本開示における「セル」、「キャリア」などは、「ＢＷＰ」で読み替えられてもよい。
　なお、上述した無線フレーム、サブフレーム、スロット、ミニスロット及びシンボルなどの構造は例示に過ぎない。例えば、無線フレームに含まれるサブフレームの数、サブフレーム又は無線フレームあたりのスロットの数、スロット内に含まれるミニスロットの数、スロット又はミニスロットに含まれるシンボル及びＲＢの数、ＲＢに含まれるサブキャリアの数、並びにＴＴＩ内のシンボル数、シンボル長、サイクリックプレフィックス（Cyclic　Prefix（ＣＰ））長などの構成は、様々に変更することができる。
　また、本開示において説明した情報、パラメータなどは、絶対値を用いて表されてもよいし、所定の値からの相対値を用いて表されてもよいし、対応する別の情報を用いて表されてもよい。例えば、無線リソースは、所定のインデックスによって指示されてもよい。
　本開示においてパラメータなどに使用する名称は、いかなる点においても限定的な名称ではない。さらに、これらのパラメータを使用する数式などは、本開示において明示的に開示したものと異なってもよい。様々なチャネル（ＰＵＣＣＨ、ＰＤＣＣＨなど）及び情報要素は、あらゆる好適な名称によって識別できるので、これらの様々なチャネル及び情報要素に割り当てている様々な名称は、いかなる点においても限定的な名称ではない。
　本開示において説明した情報、信号などは、様々な異なる技術のいずれかを使用して表されてもよい。例えば、上記の説明全体に渡って言及され得るデータ、命令、コマンド、情報、信号、ビット、シンボル、チップなどは、電圧、電流、電磁波、磁界若しくは磁性粒子、光場若しくは光子、又はこれらの任意の組み合わせによって表されてもよい。
　また、情報、信号などは、上位レイヤから下位レイヤ及び下位レイヤから上位レイヤの少なくとも一方へ出力され得る。情報、信号などは、複数のネットワークノードを介して入出力されてもよい。
　入出力された情報、信号などは、特定の場所（例えば、メモリ）に保存されてもよいし、管理テーブルを用いて管理してもよい。入出力される情報、信号などは、上書き、更新又は追記をされ得る。出力された情報、信号などは、削除されてもよい。入力された情報、信号などは、他の装置へ送信されてもよい。
　情報の通知は、本開示において説明した態様／実施形態に限られず、他の方法を用いて行われてもよい。例えば、本開示における情報の通知は、物理レイヤシグナリング（例えば、下り制御情報（Downlink　Control　Information（ＤＣＩ））、上り制御情報（Uplink　Control　Information（ＵＣＩ）））、上位レイヤシグナリング（例えば、Radio　Resource　Control（ＲＲＣ）シグナリング、ブロードキャスト情報（マスタ情報ブロック（Master　Information　Block（ＭＩＢ））、システム情報ブロック（System　Information　Block（ＳＩＢ））など）、Medium　Access　Control（ＭＡＣ）シグナリング）、その他の信号又はこれらの組み合わせによって実施されてもよい。
　なお、物理レイヤシグナリングは、Layer　1／Layer　2（Ｌ１／Ｌ２）制御情報（Ｌ１／Ｌ２制御信号）、Ｌ１制御情報（Ｌ１制御信号）などと呼ばれてもよい。また、ＲＲＣシグナリングは、ＲＲＣメッセージと呼ばれてもよく、例えば、ＲＲＣ接続セットアップ（RRC　Connection　Setup）メッセージ、ＲＲＣ接続再構成（RRC　Connection　Reconfiguration）メッセージなどであってもよい。また、ＭＡＣシグナリングは、例えば、ＭＡＣ制御要素（ＭＡＣ　Control　Element（ＣＥ））を用いて通知されてもよい。
　また、所定の情報の通知（例えば、「Ｘであること」の通知）は、明示的な通知に限られず、暗示的に（例えば、当該所定の情報の通知を行わないことによって又は別の情報の通知によって）行われてもよい。
　判定は、１ビットで表される値（０か１か）によって行われてもよいし、真（true）又は偽（false）で表される真偽値（boolean）によって行われてもよいし、数値の比較（例えば、所定の値との比較）によって行われてもよい。
　ソフトウェアは、ソフトウェア、ファームウェア、ミドルウェア、マイクロコード、ハードウェア記述言語と呼ばれるか、他の名称で呼ばれるかを問わず、命令、命令セット、コード、コードセグメント、プログラムコード、プログラム、サブプログラム、ソフトウェアモジュール、アプリケーション、ソフトウェアアプリケーション、ソフトウェアパッケージ、ルーチン、サブルーチン、オブジェクト、実行可能ファイル、実行スレッド、手順、機能などを意味するよう広く解釈されるべきである。
　また、ソフトウェア、命令、情報などは、伝送媒体を介して送受信されてもよい。例えば、ソフトウェアが、有線技術（同軸ケーブル、光ファイバケーブル、ツイストペア、デジタル加入者回線（Digital　Subscriber　Line（ＤＳＬ））など）及び無線技術（赤外線、マイクロ波など）の少なくとも一方を使用してウェブサイト、サーバ、又は他のリモートソースから送信される場合、これらの有線技術及び無線技術の少なくとも一方は、伝送媒体の定義内に含まれる。
　本開示において使用する「システム」及び「ネットワーク」という用語は、互換的に使用され得る。「ネットワーク」は、ネットワークに含まれる装置（例えば、基地局）のことを意味してもよい。
　本開示において、「プリコーディング」、「プリコーダ」、「ウェイト（プリコーディングウェイト）」、「擬似コロケーション（Quasi-Co-Location（ＱＣＬ））」、「Transmission　Configuration　Indication　state（ＴＣＩ状態）」、「空間関係（spatial　relation）」、「空間ドメインフィルタ（spatial　domain　filter）」、「送信電力」、「位相回転」、「アンテナポート」、「レイヤ」、「レイヤ数」、「ランク」、「リソース」、「リソースセット」、「ビーム」、「ビーム幅」、「ビーム角度」、「アンテナ」、「アンテナ素子」、「パネル」、「ＵＥパネル」、「送信エンティティ」、「受信エンティティ」、などの用語は、互換的に使用され得る。
　なお、本開示において、アンテナポートは、任意の信号／チャネルのためのアンテナポート（例えば、復調用参照信号（DeModulation　Reference　Signal（ＤＭＲＳ））ポート）と互いに読み替えられてもよい。本開示において、リソースは、任意の信号／チャネルのためのリソース（例えば、参照信号リソース、ＳＲＳリソースなど）と互いに読み替えられてもよい。なお、リソースは、時間／周波数／符号／空間／電力リソースを含んでもよい。また、空間ドメイン送信フィルタは、空間ドメイン送信フィルタ（spatial　domain　transmission　filter）及び空間ドメイン受信フィルタ（spatial　domain　reception　filter）の少なくとも一方を含んでもよい。
　上記グループは、例えば、空間関係グループ、符号分割多重（Code　Division　Multiplexing（ＣＤＭ））グループ、参照信号（Reference　Signal（ＲＳ））グループ、制御リソースセット（COntrol　REsource　SET（ＣＯＲＥＳＥＴ））グループ、ＰＵＣＣＨグループ、アンテナポートグループ（例えば、ＤＭＲＳポートグループ）、レイヤグループ、リソースグループ、ビームグループ、アンテナグループ、パネルグループなどの少なくとも１つを含んでもよい。
　また、本開示において、ビーム、ＳＲＳリソースインディケーター（SRS　Resource　Indicator（ＳＲＩ））、ＣＯＲＥＳＥＴ、ＣＯＲＥＳＥＴプール、ＰＤＳＣＨ、ＰＵＳＣＨ、コードワード（Codeword（ＣＷ））、トランスポートブロック（Transport　Block（ＴＢ））、ＲＳなどは、互いに読み替えられてもよい。
　また、本開示において、ＴＣＩ状態、下りリンクＴＣＩ状態（ＤＬ　ＴＣＩ状態）、上りリンクＴＣＩ状態（ＵＬ　ＴＣＩ状態）、統一されたＴＣＩ状態（unified　TCI　state）、共通ＴＣＩ状態（common　TCI　state）、ジョイントＴＣＩ状態などは、互いに読み替えられてもよい。
　また、本開示において、「ＱＣＬ」、「ＱＣＬ想定」、「ＱＣＬ関係」、「ＱＣＬタイプ情報」、「ＱＣＬ特性（QCL　property/properties）」、「特定のＱＣＬタイプ（例えば、タイプＡ、タイプＤ）特性」、「特定のＱＣＬタイプ（例えば、タイプＡ、タイプＤ）」などは、互いに読み替えられてもよい。
　本開示において、インデックス、識別子（Identifier（ＩＤ））、インディケーター（indicator）、インディケーション（indication）、リソースＩＤなどは、互いに読み替えられてもよい。本開示において、シーケンス、リスト、セット、グループ、群、クラスター、サブセットなどは、互いに読み替えられてもよい。
　また、空間関係情報Identifier（ＩＤ）（ＴＣＩ状態ＩＤ）と空間関係情報（ＴＣＩ状態）は、互いに読み替えられてもよい。「空間関係情報（ＴＣＩ状態）」は、「空間関係情報（ＴＣＩ状態）のセット」、「１つ又は複数の空間関係情報」などと互いに読み替えられてもよい。ＴＣＩ状態及びＴＣＩは、互いに読み替えられてもよい。空間関係情報及び空間関係は、互いに読み替えられてもよい。
　本開示においては、「基地局（Base　Station（ＢＳ））」、「無線基地局」、「固定局（fixed　station）」、「ＮｏｄｅＢ」、「ｅＮＢ（ｅＮｏｄｅＢ）」、「ｇＮＢ（ｇＮｏｄｅＢ）」、「アクセスポイント（access　point）」、「送信ポイント（Transmission　Point（ＴＰ））」、「受信ポイント（Reception　Point（ＲＰ））」、「送受信ポイント（Transmission/Reception　Point（ＴＲＰ））」、「パネル」、「セル」、「セクタ」、「セルグループ」、「キャリア」、「コンポーネントキャリア」などの用語は、互換的に使用され得る。基地局は、マクロセル、スモールセル、フェムトセル、ピコセルなどの用語で呼ばれる場合もある。
　基地局は、１つ又は複数（例えば、３つ）のセルを収容することができる。基地局が複数のセルを収容する場合、基地局のカバレッジエリア全体は複数のより小さいエリアに区分でき、各々のより小さいエリアは、基地局サブシステム（例えば、屋内用の小型基地局（Remote　Radio　Head（ＲＲＨ）））によって通信サービスを提供することもできる。「セル」又は「セクタ」という用語は、このカバレッジにおいて通信サービスを行う基地局及び基地局サブシステムの少なくとも一方のカバレッジエリアの一部又は全体を指す。
　本開示において、基地局が端末に情報を送信することは、当該基地局が当該端末に対して、当該情報に基づく制御／動作を指示することと、互いに読み替えられてもよい。
　本開示においては、「移動局（Mobile　Station（ＭＳ））」、「ユーザ端末（user　terminal）」、「ユーザ装置（User　Equipment（ＵＥ））」、「端末」などの用語は、互換的に使用され得る。
　移動局は、加入者局、モバイルユニット、加入者ユニット、ワイヤレスユニット、リモートユニット、モバイルデバイス、ワイヤレスデバイス、ワイヤレス通信デバイス、リモートデバイス、モバイル加入者局、アクセス端末、モバイル端末、ワイヤレス端末、リモート端末、ハンドセット、ユーザエージェント、モバイルクライアント、クライアント又はいくつかの他の適切な用語で呼ばれる場合もある。
　基地局及び移動局の少なくとも一方は、送信装置、受信装置、無線通信装置などと呼ばれてもよい。なお、基地局及び移動局の少なくとも一方は、移動体（moving　object）に搭載されたデバイス、移動体自体などであってもよい。
　当該移動体は、移動可能な物体をいい、移動速度は任意であり、移動体が停止している場合も当然含む。当該移動体は、例えば、車両、輸送車両、自動車、自動二輪車、自転車、コネクテッドカー、ショベルカー、ブルドーザー、ホイールローダー、ダンプトラック、フォークリフト、列車、バス、リヤカー、人力車、船舶（ship　and　other　watercraft）、飛行機、ロケット、人工衛星、ドローン、マルチコプター、クアッドコプター、気球及びこれらに搭載される物を含み、またこれらに限られない。また、当該移動体は、運行指令に基づいて自律走行する移動体であってもよい。
　当該移動体は、乗り物（例えば、車、飛行機など）であってもよいし、無人で動く移動体（例えば、ドローン、自動運転車など）であってもよいし、ロボット（有人型又は無人型）であってもよい。なお、基地局及び移動局の少なくとも一方は、必ずしも通信動作時に移動しない装置も含む。例えば、基地局及び移動局の少なくとも一方は、センサなどのInternet　of　Things（ＩｏＴ）機器であってもよい。
　図１１は、一実施形態に係る車両の一例を示す図である。車両４０は、駆動部４１、操舵部４２、アクセルペダル４３、ブレーキペダル４４、シフトレバー４５、左右の前輪４６、左右の後輪４７、車軸４８、電子制御部４９、各種センサ（電流センサ５０、回転数センサ５１、空気圧センサ５２、車速センサ５３、加速度センサ５４、アクセルペダルセンサ５５、ブレーキペダルセンサ５６、シフトレバーセンサ５７、及び物体検知センサ５８を含む）、情報サービス部５９と通信モジュール６０を備える。
　駆動部４１は、例えば、エンジン、モータ、エンジンとモータのハイブリッドの少なくとも１つで構成される。操舵部４２は、少なくともステアリングホイール（ハンドルとも呼ぶ）を含み、ユーザによって操作されるステアリングホイールの操作に基づいて前輪４６及び後輪４７の少なくとも一方を操舵するように構成される。
　電子制御部４９は、マイクロプロセッサ６１、メモリ（ＲＯＭ、ＲＡＭ）６２、通信ポート（例えば、入出力（Input/Output（ＩＯ））ポート）６３で構成される。電子制御部４９には、車両に備えられた各種センサ５０－５８からの信号が入力される。電子制御部４９は、Electronic　Control　Unit（ＥＣＵ）と呼ばれてもよい。
　各種センサ５０－５８からの信号としては、モータの電流をセンシングする電流センサ５０からの電流信号、回転数センサ５１によって取得された前輪４６／後輪４７の回転数信号、空気圧センサ５２によって取得された前輪４６／後輪４７の空気圧信号、車速センサ５３によって取得された車速信号、加速度センサ５４によって取得された加速度信号、アクセルペダルセンサ５５によって取得されたアクセルペダル４３の踏み込み量信号、ブレーキペダルセンサ５６によって取得されたブレーキペダル４４の踏み込み量信号、シフトレバーセンサ５７によって取得されたシフトレバー４５の操作信号、物体検知センサ５８によって取得された障害物、車両、歩行者などを検出するための検出信号などがある。
　情報サービス部５９は、カーナビゲーションシステム、オーディオシステム、スピーカー、ディスプレイ、テレビ、ラジオ、といった、運転情報、交通情報、エンターテイメント情報などの各種情報を提供（出力）するための各種機器と、これらの機器を制御する１つ以上のＥＣＵとから構成される。情報サービス部５９は、外部装置から通信モジュール６０などを介して取得した情報を利用して、車両４０の乗員に各種情報／サービス（例えば、マルチメディア情報／マルチメディアサービス）を提供する。
　情報サービス部５９は、外部からの入力を受け付ける入力デバイス（例えば、キーボード、マウス、マイクロフォン、スイッチ、ボタン、センサ、タッチパネルなど）を含んでもよいし、外部への出力を実施する出力デバイス（例えば、ディスプレイ、スピーカー、ＬＥＤランプ、タッチパネルなど）を含んでもよい。
　運転支援システム部６４は、ミリ波レーダ、Light　Detection　and　Ranging（ＬｉＤＡＲ）、カメラ、測位ロケータ（例えば、Global　Navigation　Satellite　System（ＧＮＳＳ）など）、地図情報（例えば、高精細（High　Definition（ＨＤ））マップ、自動運転車（Autonomous　Vehicle（ＡＶ））マップなど）、ジャイロシステム（例えば、慣性計測装置（Inertial　Measurement　Unit（ＩＭＵ））、慣性航法装置（Inertial　Navigation　System（ＩＮＳ））など）、人工知能（Artificial　Intelligence（ＡＩ））チップ、ＡＩプロセッサといった、事故を未然に防止したりドライバの運転負荷を軽減したりするための機能を提供するための各種機器と、これらの機器を制御する１つ以上のＥＣＵとから構成される。また、運転支援システム部６４は、通信モジュール６０を介して各種情報を送受信し、運転支援機能又は自動運転機能を実現する。
　通信モジュール６０は、通信ポート６３を介して、マイクロプロセッサ６１及び車両４０の構成要素と通信することができる。例えば、通信モジュール６０は通信ポート６３を介して、車両４０に備えられた駆動部４１、操舵部４２、アクセルペダル４３、ブレーキペダル４４、シフトレバー４５、左右の前輪４６、左右の後輪４７、車軸４８、電子制御部４９内のマイクロプロセッサ６１及びメモリ（ＲＯＭ、ＲＡＭ）６２、各種センサ５０－５８との間でデータ（情報）を送受信する。
　通信モジュール６０は、電子制御部４９のマイクロプロセッサ６１によって制御可能であり、外部装置と通信を行うことが可能な通信デバイスである。例えば、外部装置との間で無線通信を介して各種情報の送受信を行う。通信モジュール６０は、電子制御部４９の内部と外部のどちらにあってもよい。外部装置は、例えば、上述の基地局１０、ユーザ端末２０などであってもよい。また、通信モジュール６０は、例えば、上述の基地局１０及びユーザ端末２０の少なくとも１つであってもよい（基地局１０及びユーザ端末２０の少なくとも１つとして機能してもよい）。
　通信モジュール６０は、電子制御部４９に入力された上述の各種センサ５０－５８からの信号、当該信号に基づいて得られる情報、及び情報サービス部５９を介して得られる外部（ユーザ）からの入力に基づく情報、の少なくとも１つを、無線通信を介して外部装置へ送信してもよい。電子制御部４９、各種センサ５０－５８、情報サービス部５９などは、入力を受け付ける入力部と呼ばれてもよい。例えば、通信モジュール６０によって送信されるＰＵＳＣＨは、上記入力に基づく情報を含んでもよい。
　通信モジュール６０は、外部装置から送信されてきた種々の情報（交通情報、信号情報、車間情報など）を受信し、車両に備えられた情報サービス部５９へ表示する。情報サービス部５９は、情報を出力する（例えば、通信モジュール６０によって受信されるＰＤＳＣＨ（又は当該ＰＤＳＣＨから復号されるデータ／情報）に基づいてディスプレイ、スピーカーなどの機器に情報を出力する）出力部と呼ばれてもよい。
　また、通信モジュール６０は、外部装置から受信した種々の情報をマイクロプロセッサ６１によって利用可能なメモリ６２へ記憶する。メモリ６２に記憶された情報に基づいて、マイクロプロセッサ６１が車両４０に備えられた駆動部４１、操舵部４２、アクセルペダル４３、ブレーキペダル４４、シフトレバー４５、左右の前輪４６、左右の後輪４７、車軸４８、各種センサ５０－５８などの制御を行ってもよい。
　また、本開示における基地局は、ユーザ端末で読み替えてもよい。例えば、基地局及びユーザ端末間の通信を、複数のユーザ端末間の通信（例えば、Device-to-Device（Ｄ２Ｄ）、Vehicle-to-Everything（Ｖ２Ｘ）などと呼ばれてもよい）に置き換えた構成について、本開示の各態様／実施形態を適用してもよい。この場合、上述の基地局１０が有する機能をユーザ端末２０が有する構成としてもよい。また、「上りリンク（uplink）」、「下りリンク（downlink）」などの文言は、端末間通信に対応する文言（例えば、「サイドリンク（sidelink）」）で読み替えられてもよい。例えば、上りリンクチャネル、下りリンクチャネルなどは、サイドリンクチャネルで読み替えられてもよい。
　同様に、本開示におけるユーザ端末は、基地局で読み替えてもよい。この場合、上述のユーザ端末２０が有する機能を基地局１０が有する構成としてもよい。
　本開示において、基地局によって行われるとした動作は、場合によってはその上位ノード（upper　node）によって行われることもある。基地局を有する１つ又は複数のネットワークノード（network　nodes）を含むネットワークにおいて、端末との通信のために行われる様々な動作は、基地局、基地局以外の１つ以上のネットワークノード（例えば、Mobility　Management　Entity（ＭＭＥ）、Serving-Gateway（Ｓ－ＧＷ）などが考えられるが、これらに限られない）又はこれらの組み合わせによって行われ得ることは明らかである。
　本開示において説明した各態様／実施形態は単独で用いてもよいし、組み合わせて用いてもよいし、実行に伴って切り替えて用いてもよい。また、本開示において説明した各態様／実施形態の処理手順、シーケンス、フローチャートなどは、矛盾の無い限り、順序を入れ替えてもよい。例えば、本開示において説明した方法については、例示的な順序を用いて様々なステップの要素を提示しており、提示した特定の順序に限定されない。
　本開示において説明した各態様／実施形態は、Long　Term　Evolution（ＬＴＥ）、LTE-Advanced（ＬＴＥ－Ａ）、LTE-Beyond（ＬＴＥ－Ｂ）、ＳＵＰＥＲ　３Ｇ、ＩＭＴ－Ａｄｖａｎｃｅｄ、4th　generation　mobile　communication　system（４Ｇ）、5th　generation　mobile　communication　system（５Ｇ）、6th　generation　mobile　communication　system（６Ｇ）、xth　generation　mobile　communication　system（ｘＧ（ｘは、例えば整数、小数））、Future　Radio　Access（ＦＲＡ）、Ｎｅｗ－Radio　Access　Technology（ＲＡＴ）、New　Radio（ＮＲ）、New　radio　access（ＮＸ）、Future　generation　radio　access（ＦＸ）、Global　System　for　Mobile　communications（ＧＳＭ（登録商標））、ＣＤＭＡ２０００、Ultra　Mobile　Broadband（ＵＭＢ）、ＩＥＥＥ　８０２．１１（Ｗｉ－Ｆｉ（登録商標））、ＩＥＥＥ　８０２．１６（ＷｉＭＡＸ（登録商標））、ＩＥＥＥ　８０２．２０、Ultra-WideBand（ＵＷＢ）、Ｂｌｕｅｔｏｏｔｈ（登録商標）、その他の適切な無線通信方法を利用するシステム、これらに基づいて拡張、修正、作成又は規定された次世代システムなどに適用されてもよい。また、複数のシステムが組み合わされて（例えば、ＬＴＥ又はＬＴＥ－Ａと、５Ｇとの組み合わせなど）適用されてもよい。
　本開示において使用する「に基づいて」という記載は、別段に明記されていない限り、「のみに基づいて」を意味しない。言い換えれば、「に基づいて」という記載は、「のみに基づいて」と「に少なくとも基づいて」の両方を意味する。
　本開示において使用する「第１の」、「第２の」などの呼称を使用した要素へのいかなる参照も、それらの要素の量又は順序を全般的に限定しない。これらの呼称は、２つ以上の要素間を区別する便利な方法として本開示において使用され得る。したがって、第１及び第２の要素の参照は、２つの要素のみが採用され得ること又は何らかの形で第１の要素が第２の要素に先行しなければならないことを意味しない。
　本開示において使用する「判断（決定）（determining）」という用語は、多種多様な動作を包含する場合がある。例えば、「判断（決定）」は、判定（judging）、計算（calculating）、算出（computing）、処理（processing）、導出（deriving）、調査（investigating）、探索（looking　up、search、inquiry）（例えば、テーブル、データベース又は別のデータ構造での探索）、確認（ascertaining）などを「判断（決定）」することであるとみなされてもよい。
　また、「判断（決定）」は、受信（receiving）（例えば、情報を受信すること）、送信（transmitting）（例えば、情報を送信すること）、入力（input）、出力（output）、アクセス（accessing）（例えば、メモリ中のデータにアクセスすること）などを「判断（決定）」することであるとみなされてもよい。
　また、「判断（決定）」は、解決（resolving）、選択（selecting）、選定（choosing）、確立（establishing）、比較（comparing）などを「判断（決定）」することであるとみなされてもよい。つまり、「判断（決定）」は、何らかの動作を「判断（決定）」することであるとみなされてもよい。本開示において、「判断（決定）」は、上述した動作と互いに読み替えられてもよい。
　また、本開示において、「判断（決定）（determine/determining）」は、「想定する（assume/assuming）」、「期待する（expect/expecting）」、「みなす（consider/considering）」などと互いに読み替えられてもよい。なお、本開示において、「...することを想定しない」は、「...しないことを想定する」と互いに読み替えられてもよい。
　本開示において、「期待する（expect）」は、「期待される（be　expected）」と互いに読み替えられてもよい。例えば、「...を期待する（expect(s)　...）」（”...”は、例えばthat節、to不定詞などで表現されてもよい）は、「...を期待される（be　expected　...）」と互いに読み替えられてもよい。「...を期待しない（does　not　expect　...）」は、「...を期待されない（be　not　expected　...）」と互いに読み替えられてもよい。また、「装置Ａは...を期待されない（An　apparatus　A　is　not　expected　...）」は、「装置Ａ以外の装置Ｂが、当該装置Ａについて...を期待しない」と互いに読み替えられてもよい（例えば、装置ＡがＵＥである場合、装置Ｂは基地局であってもよい）。
　本開示に記載の「最大送信電力」は送信電力の最大値を意味してもよいし、公称最大送信電力（the　nominal　UE　maximum　transmit　power）を意味してもよいし、定格最大送信電力（the　rated　UE　maximum　transmit　power）を意味してもよい。
　本開示において使用する「接続された（connected）」、「結合された（coupled）」という用語、又はこれらのあらゆる変形は、２又はそれ以上の要素間の直接的又は間接的なあらゆる接続又は結合を意味し、互いに「接続」又は「結合」された２つの要素間に１又はそれ以上の中間要素が存在することを含むことができる。要素間の結合又は接続は、物理的であっても、論理的であっても、あるいはこれらの組み合わせであってもよい。例えば、「接続」は「アクセス」で読み替えられてもよい。
　本開示において、２つの要素が接続される場合、１つ以上の電線、ケーブル、プリント電気接続などを用いて、並びにいくつかの非限定的かつ非包括的な例として、無線周波数領域、マイクロ波領域、光（可視及び不可視の両方）領域の波長を有する電磁エネルギーなどを用いて、互いに「接続」又は「結合」されると考えることができる。
　本開示において、「ＡとＢが異なる」という用語は、「ＡとＢが互いに異なる」ことを意味してもよい。なお、当該用語は、「ＡとＢがそれぞれＣと異なる」ことを意味してもよい。「離れる」、「結合される」などの用語も、「異なる」と同様に解釈されてもよい。
　本開示において、「含む（include）」、「含んでいる（including）」及びこれらの変形が使用されている場合、これらの用語は、用語「備える（comprising）」と同様に、包括的であることが意図される。さらに、本開示において使用されている用語「又は（or）」は、排他的論理和ではないことが意図される。
　本開示において、例えば、英語でのa,　an及びtheのように、翻訳によって冠詞が追加された場合、本開示は、これらの冠詞の後に続く名詞が複数形であることを含んでもよい。
　本開示において、「以下」、「未満」、「以上」、「より多い」、「と等しい」などは、互いに読み替えられてもよい。また、本開示において、「良い」、「悪い」、「大きい」、「小さい」、「高い」、「低い」、「早い」、「遅い」、「広い」、「狭い」、などを意味する文言は、原級、比較級及び最上級に限らず互いに読み替えられてもよい。また、本開示において、「良い」、「悪い」、「大きい」、「小さい」、「高い」、「低い」、「早い」、「遅い」、「広い」、「狭い」などを意味する文言は、「ｉ番目に」（ｉは任意の整数）を付けた表現として、原級、比較級及び最上級に限らず互いに読み替えられてもよい（例えば、「最高」は「ｉ番目に最高」と互いに読み替えられてもよい）。
　本開示において、「の（of）」、「のための（for）」、「に関する（regarding）」、「に関係する（related　to）」、「に関連付けられる（associated　with）」などは、互いに読み替えられてもよい。
　本開示において、「Ａのとき（場合）、Ｂ（when　A,　B）」、「（もし）Ａならば、Ｂ（if　A,　（then）　B）」、「Ａの際にＢ（B　upon　A）」、「Ａに応じてＢ（B　in　response　to　A）」、「Ａに基づいてＢ（B　based　on　A）」、「Ａの間Ｂ（B　during/while　A）」、「Ａの前にＢ（B　before　A）」、「Ａにおいて（Ａと同時に）Ｂ（B　at（　the　same　time　as）/on　A）」、「Ａの後にＢ（B　after　A）」、「Ａ以来Ｂ（B　since　A）」、「ＡまでＢ（B　until　A）」などは、互いに読み替えられてもよい。なお、ここでのＡ、Ｂなどは、文脈に応じて、名詞、動名詞、通常の文章など適宜適当な表現に置き換えられてもよい。なお、ＡとＢの時間差は、ほぼ０（直後又は直前）であってもよい。また、Ａが生じる時間には、時間オフセットが適用されてもよい。例えば、「Ａ」は「Ａが生じる時間オフセット前／後」と互いに読み替えられてもよい。当該時間オフセット（例えば、１つ以上のシンボル／スロット）は、予め規定されてもよいし、通知される情報に基づいてＵＥによって特定されてもよい。
　本開示において、タイミング、時刻、時間、時間インスタンス、任意の時間単位（例えば、スロット、サブスロット、シンボル、サブフレーム）、機会（occasion）、リソースなどは、互いに読み替えられてもよい。
　以上、本開示に係る発明について詳細に説明したが、当業者にとっては、本開示に係る発明が本開示中に説明した実施形態に限定されないということは明らかである。本開示の記載は、例示説明を目的とし、本開示に係る発明に対して何ら制限的な意味をもたらさない。

Claims (6)

  1. 　マルチパネルからの上りリンク（ＵＬ）同時送信がサポートされている場合、サービングセルごと又はパネルごとのパワーヘッドルーム（ＰＨＲ）を含むMedium　Access　Control　Control　Element（ＭＡＣ　ＣＥ）を送信する送信部と、
    　前記ＭＡＣ　ＣＥの送信を特定の条件に基づいて制御する制御部と、を有する端末。
  2. 　前記ＭＡＣ　ＣＥは、最大電力に関するフィールド、及び、実際のＰＨＲ又は仮想ＰＨＲであることを示すフィールドの少なくとも１つを含む、請求項１に記載の端末。
  3. 　前記特定の条件は、対応するパネルに関連付けられたＵＬリソースの有無に基づく、請求項１に記載の端末。
  4. 　前記制御部は、対応するパネルに関連付けられたＵＬリソースの有無に基づいて、前記ＭＡＣ　ＣＥを送信するパネルを判断する、請求項１に記載の端末。
  5. 　マルチパネルからの上りリンク（ＵＬ）同時送信がサポートされている場合、サービングセルごと又はパネルごとのパワーヘッドルーム（ＰＨＲ）を含むMedium　Access　Control　Control　Element（ＭＡＣ　ＣＥ）を送信するステップと、
    　前記ＭＡＣ　ＣＥの送信を特定の条件に基づいて制御するステップと、を有する端末の無線通信方法。
  6. 　マルチパネルからの上りリンク（ＵＬ）同時送信がサポートされている場合、サービングセルごと又はパネルごとのパワーヘッドルーム（ＰＨＲ）を含むMedium　Access　Control　Control　Element（ＭＡＣ　ＣＥ）を受信する受信部と、
    　端末が特定の条件に基づいて判断した前記ＭＡＣ　ＣＥの受信を制御する制御部と、を有する基地局。
PCT/JP2023/006481 2023-02-22 2023-02-22 端末、無線通信方法及び基地局 Ceased WO2024176392A1 (ja)

Priority Applications (3)

Application Number Priority Date Filing Date Title
JP2025502015A JPWO2024176392A5 (ja) 2023-02-22 端末、無線通信方法、基地局及びシステム
CN202380094658.0A CN120677772A (zh) 2023-02-22 2023-02-22 终端、无线通信方法以及基站
PCT/JP2023/006481 WO2024176392A1 (ja) 2023-02-22 2023-02-22 端末、無線通信方法及び基地局

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
PCT/JP2023/006481 WO2024176392A1 (ja) 2023-02-22 2023-02-22 端末、無線通信方法及び基地局

Publications (1)

Publication Number Publication Date
WO2024176392A1 true WO2024176392A1 (ja) 2024-08-29

Family

ID=92500351

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2023/006481 Ceased WO2024176392A1 (ja) 2023-02-22 2023-02-22 端末、無線通信方法及び基地局

Country Status (2)

Country Link
CN (1) CN120677772A (ja)
WO (1) WO2024176392A1 (ja)

Non-Patent Citations (2)

* Cited by examiner, † Cited by third party
Title
SEUNGHEE HAN, INTEL CORPORATION: "UL precoding indication for multi-panel transmission (#112)", 3GPP DRAFT; R1-2300937; TYPE DISCUSSION; NR_MIMO_EVO_DL_UL-CORE, 3RD GENERATION PARTNERSHIP PROJECT (3GPP), MOBILE COMPETENCE CENTRE ; 650, ROUTE DES LUCIOLES ; F-06921 SOPHIA-ANTIPOLIS CEDEX ; FRANCE, vol. 3GPP RAN 1, no. Athens, GR; 20230227 - 20230303, 17 February 2023 (2023-02-17), Mobile Competence Centre ; 650, route des Lucioles ; F-06921 Sophia-Antipolis Cedex ; France, XP052248080 *
XUEMING PAN, VIVO: "Further discussion on UL precoding indication for multi-panel transmission", 3GPP DRAFT; R1-2300441; TYPE DISCUSSION; NR_MIMO_EVO_DL_UL-CORE, 3RD GENERATION PARTNERSHIP PROJECT (3GPP), MOBILE COMPETENCE CENTRE ; 650, ROUTE DES LUCIOLES ; F-06921 SOPHIA-ANTIPOLIS CEDEX ; FRANCE, vol. 3GPP RAN 1, no. Athens, GR; 20230227 - 20230303, 17 February 2023 (2023-02-17), Mobile Competence Centre ; 650, route des Lucioles ; F-06921 Sophia-Antipolis Cedex ; France, XP052247584 *

Also Published As

Publication number Publication date
JPWO2024176392A1 (ja) 2024-08-29
CN120677772A (zh) 2025-09-19

Similar Documents

Publication Publication Date Title
WO2024038591A1 (ja) 端末、無線通信方法及び基地局
WO2023068070A1 (ja) 端末、無線通信方法及び基地局
US20250267592A1 (en) Terminal, radio communication method, and base station
US20250301418A1 (en) Terminal, radio communication method, and base station
WO2023157773A1 (ja) 端末、無線通信方法及び基地局
WO2024038590A1 (ja) 端末、無線通信方法及び基地局
WO2024095469A1 (ja) 端末、無線通信方法及び基地局
WO2023053408A1 (ja) 端末、無線通信方法及び基地局
WO2023053407A1 (ja) 端末、無線通信方法及び基地局
WO2024176392A1 (ja) 端末、無線通信方法及び基地局
WO2024176391A1 (ja) 端末、無線通信方法及び基地局
WO2025083892A1 (ja) 端末、無線通信方法及び基地局
WO2025083893A1 (ja) 端末、無線通信方法及び基地局
WO2025083894A1 (ja) 端末、無線通信方法及び基地局
WO2024095392A1 (ja) 端末、無線通信方法及び基地局
WO2025210918A1 (ja) 端末、無線通信方法及び基地局
WO2023223986A1 (ja) 端末、無線通信方法及び基地局
WO2023223987A1 (ja) 端末、無線通信方法及び基地局
WO2023162727A1 (ja) 端末、無線通信方法及び基地局
WO2024214300A1 (ja) 端末、無線通信方法及び基地局
WO2025017860A1 (ja) 端末、無線通信方法及び基地局
WO2025057414A1 (ja) 端末、無線通信方法及び基地局
WO2025017859A1 (ja) 端末、無線通信方法及び基地局
WO2026013900A1 (ja) 端末、無線通信方法及び基地局
WO2026013899A1 (ja) 端末、無線通信方法及び基地局

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 23924046

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2025502015

Country of ref document: JP

Kind code of ref document: A

WWE Wipo information: entry into national phase

Ref document number: 2025502015

Country of ref document: JP

WWE Wipo information: entry into national phase

Ref document number: 202380094658.0

Country of ref document: CN

WWP Wipo information: published in national office

Ref document number: 202380094658.0

Country of ref document: CN

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 23924046

Country of ref document: EP

Kind code of ref document: A1
