Definitions

  • the present invention relates to an inference processing device and an inference processing method, and more particularly to a technique for performing inference using a neural network.
  • DNN Deep Neural Networks
  • the DNN process has two phases, learning and inference.
  • learning requires a large amount of data, and thus may be processed in the cloud.
  • inference a learned DNN model is used, and an output is estimated with respect to unknown input data.
  • input data such as time series data or image data is given to the learned neural network model to infer the characteristics of the input data.
  • a sensor terminal equipped with an acceleration sensor and a gyro sensor is used to detect an event such as rotation or stop of a garbage collection vehicle, thereby I am estimating the quantity.
  • a neural network model learned using time-series data in which the event at each time is known in advance is used.
  • Non-Patent Document 1 time-series data acquired from a sensor terminal is used as input data, and it is necessary to extract events in real time. Therefore, it is necessary to speed up the inference process. Therefore, conventionally, an FPGA that implements inference processing is mounted on a sensor terminal, and inference operation is performed by such FPGA to speed up the processing (see Non-Patent Document 2).
  • Kishino, et. al “Detecting garbage collection duration using motion sensors mounted on a garbage truck smart waste management”, SPWID17 Kishino, et. al, “Datafying city: detecting and accumulating spatio-temporal events by vehicle-mounted sensors”, BIGDATA 2017
  • the present invention has been made to solve the above-mentioned problems, and an object of the present invention is to provide an inference processing technique that can eliminate the bottleneck of data transfer and reduce the processing time of the inference operation.
  • an inference processing device is based on a first storage unit that stores input data, a second storage unit that stores the weight of a neural network, and information based on the input data.
  • a batch processing control unit that sets a batch size, a memory control unit that reads the input data corresponding to the set batch size from the first storage unit, the input data and the weight corresponding to the batch size,
  • an inference operation unit that infers the characteristics of the input data by batch processing the operations of the neural network is provided.
  • the batch processing control unit may set the batch size based on information about a hardware resource used for inference operation.
  • the inference operation unit applies a matrix operation unit that performs a matrix operation of the input data and the weight, and an activation function to a matrix operation result by the matrix operation unit.
  • the matrix operation unit may include a multiplier that multiplies the input data and the weight, and an adder that adds a multiplication result of the multiplier.
  • a plurality of the matrix operation units may be provided and the matrix operation may be performed in parallel.
  • the matrix operation unit may include a plurality of the multipliers and the adders, respectively, and perform multiplication and addition in parallel.
  • the inference processing device may further include a data conversion unit that converts the data type of the input data and the weight input to the inference operation unit.
  • a plurality of the inference operation units may be provided and the inference operation may be performed in parallel.
  • the inference processing method includes a first step of setting a batch size based on information about input data stored in a first storage unit, and the set batch size.
  • the input data according to the batch size set based on the information about the input data and the weight are input, and the operation of the learned neural network is batch-processed. , It is possible to eliminate the bottleneck of data transfer and reduce the processing time of the inference operation.
  • FIG. 1 is a block diagram showing the configuration of an inference processing apparatus according to the first embodiment of the present invention.

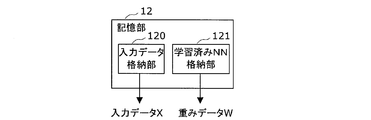

  • FIG. 2 is a block diagram showing the configuration of the storage unit according to the first embodiment.

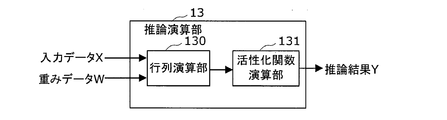

  • FIG. 3 is a block diagram showing the configuration of the inference operation unit according to the first embodiment.

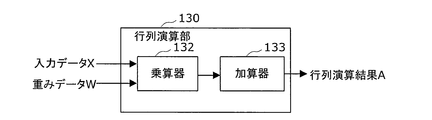

  • FIG. 4 is a block diagram showing the configuration of the matrix calculation unit according to the first embodiment.
  • FIG. 5 is a block diagram showing the hardware configuration of the inference processing apparatus according to the first embodiment.
  • FIG. 6 is a diagram illustrating an example of sample code of the inference processing program according to the first embodiment.
  • FIG. 7A is a diagram for explaining the inference process using the neural network according to the first embodiment.
  • FIG. 7B is a diagram for explaining inference processing using the neural network according to the first embodiment.
  • FIG. 7A is a diagram for explaining the inference process using the neural network according to the first embodiment.
  • FIG. 7B is a diagram for explaining inference processing using the neural network according to the first embodiment
  • FIG. 8 is a flow chart for explaining the operation of the inference processing device according to the first embodiment.
  • FIG. 9 is a flowchart for explaining the batch size setting process according to the first embodiment.
  • FIG. 10 is a diagram for explaining data transfer in a conventional inference processing device.
  • FIG. 11 is a diagram for explaining data transfer in the inference processing device according to the first embodiment.
  • FIG. 12 is a diagram for explaining the effect of the first embodiment.
  • FIG. 13 is a block diagram showing the configuration of the inference processing apparatus according to the second embodiment.
  • FIG. 14 is a flow chart for explaining the operation of the inference processing device according to the second embodiment.
  • FIG. 15 is a diagram for explaining the effect of the second embodiment.
  • FIG. 16 is a block diagram showing the arrangement of the inference processing apparatus according to the third embodiment.
  • FIG. 17 is a block diagram showing the configuration of the inference calculation section according to the fourth embodiment.
  • FIG. 18 is a block diagram showing the configuration of the matrix calculation unit according to the fifth embodiment.
  • FIG. 19 is a block diagram showing the configuration of the inference processing apparatus according to the sixth embodiment.
  • FIG. 20 is a block diagram showing a configuration of an inference processing device according to a conventional example.
  • FIG. 1 is a block diagram showing the configuration of an inference processing device 1 according to the first embodiment of the present invention.
  • the inference processing device 1 uses time series data such as voice data and language data acquired from an external sensor 2 or image data as input data X to be inferred.
  • the inference processing apparatus 1 uses the learned neural network model to batch process the operation of the neural network and infers the characteristics of the input data X.
  • the inference processing device 1 uses a neural network model learned in advance using input data X such as time-series data whose events at each time are known.
  • the inference processing apparatus 1 inputs the input data X such as unknown time series data according to the set batch size and the weight data W of the learned neural network, and estimates the event at each time by batch processing.
  • the input data X and the weight data W are matrix data.
  • the inference processing apparatus 1 batch-processes the input data X acquired from the sensor 2 including the acceleration sensor and the gyro sensor, and detects an event such as rotation or stop of the garbage truck to detect the amount of dust. Can be estimated (see Non-Patent Document 1).
  • the inference processing apparatus 1 includes a batch processing control unit 10, a memory control unit 11, a storage unit 12, and an inference operation unit 13.
  • the batch processing control unit 10 sets a batch size for batch processing the input data X in the inference operation unit 13 based on the information about the input data X.
  • the batch processing control unit 10 sends to the memory control unit 11 an instruction to read the input data X corresponding to the set batch size from the storage unit 12.
  • the batch processing control unit 10 can set the number of input data X to be handled in one batch processing, that is, the batch size, based on the information on the hardware resources used for the inference calculation described later.
  • the batch processing control unit 10 can set the batch size based on the matrix size of the weight data W of the neural network model or the matrix size of the input data X stored in the storage unit 12.
  • the batch processing control unit 10 can optimize the data transmission/reception time and the data calculation time, for example, and set an optimum batch size according to the balance between the transmission/reception time and the calculation time. ..
  • the batch processing control unit 10 may set the batch size based on the processing time and the inference accuracy of the entire inference processing apparatus 1.
  • the memory control unit 11 reads out the input data X according to the batch size set by the batch processing control unit 10 from the storage unit 12. The memory control unit 11 also reads the weight data W of the neural network from the storage unit 12. The memory control unit 11 transfers the read input data X and weight data W to the inference calculation unit 13.
  • the storage unit 12 includes an input data storage unit (first storage unit) 120 and a learned neural network (NN) storage unit (second storage unit) 121.
  • the input data storage unit 120 stores input data X such as time-series data acquired from the external sensor 2.
  • the learned NN storage unit 121 stores a learned neural network that has been learned and constructed in advance, that is, weight data W that is a learned parameter of the neural network. For example, the weight data W that has been determined by learning in advance by an external server or the like is loaded and stored in the learned NN storage unit 121.
  • CNN convolutional neural network
  • LSTM long-term short-term memory
  • GRU gated recursive unit
  • Residual Network Residual Network
  • the sizes of the input data X and the weight data W are determined by the neural network model used in the inference processing device 1.
  • the input data X and the weight data W are represented by, for example, a 32-bit floating point type.
  • the inference operation unit 13 batch-processes the operation of the neural network with the input data X and the weight data W according to the set batch size as inputs, and infers the characteristics of the input data X. More specifically, the input data X and the weight data W read and transferred by the memory control unit 11 are input to the inference operation unit 13 to perform the inference operation.
  • the inference operation unit 13 includes a matrix operation unit 130 and an activation function operation unit 131.
  • the matrix calculation unit 130 includes a multiplier 132 and an adder 133, as shown in FIG.
  • the matrix calculation unit 130 performs matrix calculation on the input data X and the weight data W. More specifically, as shown in FIG. 4, the multiplier 132 multiplies the input data X by the weight data W. The multiplication results are added by the adder 133, and the addition result is output. The addition result is output as the matrix calculation result A by the matrix calculation unit 130.
  • the matrix operation result A is input to the activation function operation unit 131, a preset activation function is applied, and the inference result Y which is the result of the inference operation is determined. More specifically, the activation function operation unit 131 determines how the matrix operation result A is activated by applying the activation function, converts the matrix operation result A, and outputs the inference result Y. To do.
  • the activation function can be selected from, for example, a step function, a sigmoid function, a tanh function, a ReLU function, and a softmax function.
  • the inference processing apparatus 1 is, for example, a computer including a processor 102, a main storage device 103, a communication interface 104, an auxiliary storage device 105, and an input/output device 106, which are connected via a bus 101, and these.
  • the display device 107 may be connected via the bus 101, and the inference result may be displayed on the display screen.
  • the sensor 2 may be connected via the bus 101, and the inference processing apparatus 1 may measure the input data X which is time-series data such as voice data to be inferred.
  • the main storage device 103 is realized by a semiconductor memory such as SRAM, DRAM, and ROM.
  • the main storage device 103 realizes the storage unit 12 described in FIG.
  • a program for the processor 102 to perform various controls and calculations is stored in the main storage device 103 in advance.
  • Each function of the inference processing apparatus 1 including the batch processing control unit 10, the memory control unit 11, and the inference operation unit 13 illustrated in FIGS. 1 to 4 is realized by the processor 102 and the main storage device 103.
  • the communication interface 104 is an interface circuit for communicating with various external electronic devices via the communication network NW.
  • the inference processing apparatus 1 may receive the weight data W of the learned neural network from the outside via the communication interface 104 or may send the inference result Y to the outside.
  • the communication interface 104 for example, an interface and an antenna compatible with wireless data communication standards such as LTE, 3G, wireless LAN, and Bluetooth (registered trademark) are used.
  • the communication network NW includes, for example, a WAN (Wide Area Network), a LAN (Local Area Network), the Internet, a dedicated line, a wireless base station, a provider, and the like.
  • the auxiliary storage device 105 includes a readable/writable storage medium and a drive device for reading/writing various information such as programs and data from/to the storage medium.
  • the auxiliary storage device 105 can use a semiconductor memory such as a hard disk or a flash memory as a storage medium.
  • the auxiliary storage device 105 has a program storage area for storing a program for the inference processing device 1 to perform inference by batch processing. Furthermore, the auxiliary storage device 105 may have, for example, a backup area for backing up the above-mentioned data and programs. The auxiliary storage device 105 can store the inference processing program shown in FIG. 6, for example.
  • the input/output device 106 is configured by an I/O terminal that inputs a signal from an external device such as the display device 107 and outputs a signal to the external device.
  • the inference processing device 1 is not limited to being realized by one computer, but may be distributed by a plurality of computers connected to each other by the communication network NW.
  • the processor 102 may be realized by hardware such as an FPGA (Field-Programmable Gate Array), an LSI (Large Scale Integration), and an ASIC (Application Specific Circuit).
  • the circuit configuration can be flexibly rewritten according to the configuration of the input data X and the neural network model used.
  • the inference processing device 1 capable of supporting various applications can be realized.
  • the softmax function shown in FIG. 7B is used as the activation function.
  • the features of the input data X to be inferred are represented by M (M is a positive integer) components, and the features of the inference result Y are represented by N (N is a positive integer) components.
  • the data size of the weight data W of the neural network is represented by M ⁇ N.
  • the weight data W is represented by a matrix of 2 rows and 2 columns having four components.
  • the data size of the matrix calculation result A is Batch ⁇ N, that is, 1 ⁇ 2.
  • a softmax function is applied to the matrix calculation result A as an activation function to obtain an inference result Y.
  • the batch size Batch is a value in the range of 1 or more and less than or equal to the number of input data X data.
  • the softmax function is applied to each component of the matrix calculation result A[a1, a2] (softmax(A[a1, a2]), and the inference result Y[y1, y2] is obtained. Is output.
  • the storage unit 12 stores the weight data W of the neural network constructed by learning in advance.
  • Input data X such as time-series data and image data measured by the external sensor 2 is stored in the storage unit 12.
  • the batch processing control unit 10 sets the batch size of the input data X handled in one batch processing (step S1).
  • the batch processing control unit 10 acquires the data size of the weight data W and the data number of the input data X stored in the storage unit 12 as shown in FIG. 9 (step S100). .. Next, the batch processing control unit 10 acquires information on the hardware resources of the entire inference processing device 1 from the storage unit 12 (step S101). Information about the hardware resources of the entire inference processing device 1 is stored in the storage unit 12 in advance.
  • the hardware resource is a combination of a memory capacity required to store the input data X and the weight data W, and a combination of standard cells required to form a circuit for performing arithmetic processing such as addition and multiplication. It means a circuit etc.
  • a combination circuit such as a flip-flop (FF), a look-up table (LUT), and a digital signal processor (DSP) can be given as an example of the hardware resource.
  • step S101 the memory capacity of the entire inference processing apparatus 1 and the device scale of the entire inference processing apparatus 1, that is, the hardware resources included in the entire inference processing apparatus 1 as an arithmetic circuit, for example, FF, LUT for FPGA, The number of DSPs and the like is acquired from the storage unit 12.
  • step S102 the batch processing control unit 10 sets the total number of pieces of input data X as an initial value of the batch size handled in one batch processing. That is, in step S102, the total number of input data X, which is the maximum value of the batch size, is set as the initial value of the batch size.
  • step S103 The hardware resources necessary for the circuit configuration for realizing the inference operation unit 13 are obtained (step S103).
  • the batch processing control unit 10 can build the logic circuit of the inference operation unit 13 and acquire the hardware resources used.
  • step S104 when the number of hardware resources used when the inference operation unit 13 performs the inference operation exceeds the number of hardware resources included in the entire inference processing apparatus 1 (step S104: YES), batch processing control The unit 10 reduces the batch size initialized in step S102 (step S105). For example, the batch processing control unit 10 subtracts 1 from the initially set batch size.
  • step S106 NO
  • the batch size Is used as the set value the batch processing control unit 10 instructs the memory control unit 11 to read the input data X according to the set batch size.
  • step S106 If the number of hardware resources used by the inference operation unit 13 for the inference operation exceeds the number of hardware resources included in the entire inference processing apparatus 1 in step S106 (step S106: YES), the batch processing control unit In step 10, the batch size is reduced again (step S105).
  • the memory control unit 11 reads the input data X and the weight data W according to the set batch size from the storage unit 12 (step S2). More specifically, the memory control unit 11 reads the input data X and the weight data W from the storage unit 12 and transfers them to the inference operation unit 13.
  • the inference operation unit 13 batch-processes the operation of the neural network based on the input data X and the weight data W to obtain the inference result Y (step S3). More specifically, in the matrix calculation unit 130, the product-sum calculation of the input data X and the weight data W is performed. Specifically, the multiplier 132 multiplies the input data X by the weight data W. The multiplication result is added by the adder 133 to obtain the matrix operation result A. An activation function is applied to the matrix operation result A by the activation function operation unit 131, and the inference result Y is output (step S4).
  • the inference processing device 1 can infer the characteristics of the input data X using the learned neural network by using the time-series data such as image data and sound as the input data X.
  • the inference processing apparatus 1 can perform a relatively large matrix calculation by performing batch processing, and has a higher calculation speed than executing a divided smaller matrix calculation. The calculation can be made faster.
  • FIG. 12 shows the effect of the present embodiment by batch processing when the data size of the weight data W is 30 ⁇ 30.
  • the broken line shows the relationship between the batch size and the normalized processing time of the inference operation when the batch processing is not performed and when the batch processing according to the present embodiment is performed.
  • the processing time is shortened as compared with the case where the batch processing is not performed.
  • the batch processing of one batch is performed based on the hardware resources used by the inference operation unit 13 for the hardware resources of the entire inference processing apparatus 1.
  • the inference operation unit 13 executes the inference operation of the 32-bit floating point type input data X and the weight data W has been described.
  • the inference operation is executed after converting the bit representation of the data input to the inference operation unit 13 into the data of lower bit precision.
  • FIG. 13 is a block diagram showing the configuration of the inference processing apparatus 1A according to this embodiment.
  • the inference processing apparatus 1A includes a batch processing control unit 10, a memory control unit 11, a storage unit 12, an inference operation unit 13, and a data type conversion unit (data conversion unit) 14.
  • the data type conversion unit 14 converts the data types of the input data X and the weight data W input to the inference calculation unit 13. More specifically, the data type conversion unit 14 sets the data types of the input data X and the weight data W read by the memory control unit 11 from the storage unit 12 and transferred to the inference operation unit 13 to a 32-bit floating point number. The type is converted into a preset data type, for example, an 8-bit or 16-bit data representation with a reduced precision by reducing the number of digits.
  • the data type conversion unit 14 can convert the input data X including the decimal point and the weight data W into an integer type by performing rounding processing such as rounding up, rounding down, or rounding off, for example.
  • the data type conversion unit 14 can convert the data type of the input data X and the weight data W read by the memory control unit 11 accessing the storage unit 12 before being transferred. Further, the data type conversion unit 14 may convert the input data X and the weight data W into data types having different bit expressions as long as the number of digits is lower and the bit precision is lower than that of the original data type. ..
  • the memory control unit 11 transfers the input data X′ and the weight data W′, the data types of which have been converted by the data type conversion unit 14 and the bit precision of which has become lower, to the inference operation unit 13. More specifically, the memory control unit 11 reads from the storage unit 12 the input data X corresponding to the batch size set by the batch processing control unit 10 and the weight data W stored in the storage unit 12 in advance. Thereafter, the read input data X and weight data W are converted in data type by the data type conversion unit 14, and the converted input data X′ and weight data W′ are transferred to the inference operation unit 13.
  • the storage unit 12 stores the weight data W of the neural network constructed by learning in advance.
  • the weight data W and the input data X acquired from the sensor 2 and stored in the storage unit 12 are both 32-bit floating point type data.
  • the batch processing control unit 10 sets the batch size of the input data X handled in one batch processing (step S10).
  • the batch size setting process is the same as in the first embodiment (FIG. 9).
  • the memory control unit 11 reads from the storage unit 12 the input data X and the weight data W according to the batch size set by the batch processing control unit 10 (step S11).
  • the data type conversion unit 14 converts the data types of the input data X and the weight data W read by the memory control unit 11 (step S12).
  • the data type conversion unit 14 converts the 32-bit floating point type input data X and the weight data W into data with lower bit precision, for example, 8-bit input data X′ and weight data W′. Convert to.
  • the input data X′ and the weight data W′ whose data types have been converted are transferred to the inference operation unit 13 by the memory control unit 11.
  • the inference operation unit 13 batch-processes the operation of the neural network based on the input data X'and the weight data W'converted into low-bit precision data to obtain the inference result Y (step S13). More specifically, the matrix operation unit 130 performs a product-sum operation on the input data X′ and the weight data W′. Specifically, the multiplier 132 multiplies the input data X′ and the weight data W′. The multiplication results are added by the adder 133, and the matrix calculation result A is obtained. An activation function is applied to the matrix operation result A by the activation function operation unit 131, and the inference result Y is output (step S14).
  • the inference processing device 1A can infer the characteristics of the input data X using the learned neural network, using the time-series data such as image data and sound as the input data X.
  • the memory control unit 11 reads the input data X and the weight data W from the storage unit 12 and transfers the data, the data converted into low-bit precision data is transferred, so that the transfer time can be reduced. ..
  • the input data X and the weight data W input to the inference operation unit 13 are converted into data of lower bit precision, so that the cache Can improve the usage rate and reduce the bottleneck of the data bus bandwidth.
  • the inference processing device 1A performs the calculation of the neural network using the low bit precision input data X′ and the weight data W′, the number of multipliers 132 and adders 133 required for the calculation can be reduced. it can. As a result, the inference processing device 1A can be realized with fewer hardware resources, and the circuit scale of the entire device can be reduced.
  • the inference processing device 1A since the hardware resources used can be reduced, it is possible to reduce power consumption and heat generation.
  • the inference processing device 1A performs the neural network operation using the input data X'and the weight data W'having lower bit precision, the processing can be speeded up by performing the processing at a higher clock frequency.
  • the inference processing device 1A performs the operation of the neural network using the input data X′ and the weight data W′ having a bit precision lower than 32 bits, the number of operations is larger than that in the case of performing the operation with 32 bits. Parallel processing and batch processing are possible, and the processing speed can be increased.
  • inference operation unit 13 performs the operation processing of the neural network.
  • a plurality of inference operation units 13a and 13b are used to process the inference operation indicated by the broken line frame 60 in the sample code of FIG. 6 in parallel.
  • the configuration different from the first and second embodiments will be mainly described.
  • the inference processing apparatus 1B includes a batch processing control unit 10, a memory control unit 11, a storage unit 12, and a plurality of inference operation units 13a and 13b.
  • the inference operation units 13a and 13b are provided, for example, K (K is an integer of 2 or more and Batch (batch size) or less, where Batch is 2 or more).
  • K is an integer of 2 or more and Batch (batch size) or less, where Batch is 2 or more).
  • the inference operation units 13a and 13b perform matrix operation of the input data X and the weight data W transferred by the memory control unit 11 in the matrix operation unit 130 included therein, and output the matrix operation result A, respectively.
  • the activation function operation unit 131 provided in each of the plurality of inference operation units 13a and 13b, the activation function is applied to the matrix operation result A, and the inference result Y which is the output is obtained.
  • the input data X is Batch row N column.
  • the operation that needs to be repeated Batch times to obtain the inference result Y for the number of data of the input data X according to the set batch size is the present embodiment.
  • K parallel is performed.
  • K inference operation units 13a and 13b are provided, and the operation of the neural network that needs to be repeated Batch times is performed in K parallel. Since this is performed, the number of repetitive operations is reduced, and the processing of the inference operation can be speeded up.
  • the inference operation unit 13 includes only one matrix operation unit 130 and performs the product sum operation of matrices.
  • the inference operation unit 13C includes a plurality of matrix operation units 130a and 130b, and the product-sum operation of the matrices shown in the broken line frame 61 of the sample code shown in FIG. 6 is performed in parallel. Execute.
  • the configuration different from the first to third embodiments will be mainly described.
  • the inference operation unit 13C includes a plurality of matrix operation units 130a and 130b and one activation function operation unit 131.
  • the other configuration of the inference processing apparatus 1 according to this embodiment is the same as that of the inference processing apparatus 1 shown in FIG.
  • the inference operation unit 13C includes K (K is an integer of 2 or more and N or less) matrix operation units 130a and 130b.
  • the K matrix operation units 130a and 130b perform matrix operation on the input data X and the weight data W in K parallels, and output a matrix operation result A.
  • the product-sum operation of these matrices is repeated N times to obtain a batch size (Batch) ⁇
  • the calculation for one row of the matrix operation result A having N data size is completed.
  • the matrix calculation unit 130a receives the first column components W11 and W21 of the weight data W
  • the matrix calculation unit 130b receives the second column components W21 and W22 of the weight data W.
  • the memory control unit 11 can control the distribution of the weight data W according to the number of matrix operation units 130a and 130b.
  • the matrix operation unit 130a performs a sum of products operation and outputs the component a1 of the matrix operation result A.
  • the matrix calculation unit 130b also performs the product-sum calculation in the same manner, and outputs the component a2 of the matrix calculation result A.
  • the calculation results of the matrix calculation units 130a and 130b are input to the activation function calculation unit 131 and multiplied by the activation function to determine the inference result Y.
  • the K matrix operation units 130a and 130b perform the matrix operation in K parallels, so that the iterative calculation in the matrix operation for one row of the matrix operation result A is performed.
  • the number of times can be reduced.
  • the inference processing of the inference processing device 1 can be speeded up.
  • the plurality of matrix operation units 130a and 130b according to the fourth embodiment may be combined with the third embodiment. Since each of the plurality of inference operation units 13a and 13b described in the third embodiment includes the plurality of matrix operation units 130a and 130b, it is possible to further speed up the inference operation.
  • the matrix calculation unit 130 includes one multiplier 132 and one adder 133
  • the matrix calculation unit 130D includes a plurality of multipliers 132a and 132b and adders 133a and 133, and the matrix calculation unit 130D performs the matrix calculation indicated by the broken line frame 62 of the sample code in FIG. Perform internal processing in parallel.
  • the matrix calculation unit 130D includes K (K is an integer of 2 or more and M or less) multipliers 132a and 132b and adders 133a and 133b.
  • K is an integer of 2 or more and M or less
  • the matrix calculation unit 130D calculates the sum of products of the input data X and the weight data W to calculate the components of one row of the matrix calculation result A.
  • the matrix calculation unit 130D performs the product-sum calculation in K parallels in the K multipliers 132a and 132b and the adders 133a and 133b. In the matrix operation, the sum of products operation of the input data X having M components and the weight data W having a data size of M ⁇ N is performed.
  • the weight data W has a data size of 3 ⁇ 2 (M ⁇ N), for example.
  • the first column of the weight data W is represented by W11, W21, W31.
  • the matrix operation result A has two components and is represented by A[a1, a2].
  • the component x1 of the input data X and the component W11 of the weight data W are input to the multiplier 132a.
  • the multiplier 132b receives the component x2 of the input data X and the component W21 of the weight data W, and the component x3 of the input data X and the component W31 of the weight data.
  • Each of the multipliers 132a and 132b outputs the multiplication result.
  • the multiplier 132a outputs the multiplication result x1W11
  • the multiplier 132b outputs the multiplication result x2W21 and the multiplication result x3W31.
  • the adder 133b adds the multiplication result x2W21 of the multiplier 132b and the multiplication result x3W31.
  • the adder 133a adds the multiplication result x1W11 of the multiplier 132a and the addition result x2W21+x3W31 of the adder 133b, and outputs the component a1 of the matrix operation result A.
  • the fifth embodiment may be combined with the third and fourth embodiments.
  • the matrix operation unit 130 of each of the plurality of inference operation units 13a and 13b according to the third embodiment includes the plurality of multipliers 132a and 132b according to the present embodiment, and thus the third embodiment
  • the inference operation can be speeded up as compared with the case where only such a configuration is adopted.
  • each of the matrix operation units 130a and 130b according to the fourth embodiment includes the multipliers 132a and 132b according to the present embodiment, only the configuration according to the fourth embodiment is achieved. It is possible to further speed up the matrix calculation as compared with the case where it is adopted.
  • the inference processing apparatus 1B according to the third embodiment can speed up the processing most. Then, the processing can be speeded up in the order of the fourth embodiment and the fifth embodiment.
  • one adder 133 may be provided. Even in that case, since the multiplication process is executed in parallel, the matrix calculation can be speeded up. This embodiment is particularly effective when M is 4 or more.
  • the inference processing apparatus 1E includes the wireless communication unit 15 that receives the weight data W via the communication network NW.
  • the inference processing apparatus 1E includes a batch processing control unit 10, a memory control unit 11, a storage unit 12, an inference operation unit 13, and a wireless communication unit 15.
  • the wireless communication unit 15 receives the weight data W of the neural network model used in the inference processing apparatus 1E from an external cloud server or the like via the communication network NW and stores it in the storage unit 12. For example, when the weight data W of the neural network model used in the inference processing device 1E is relearned and updated, the wireless communication unit 15 downloads the updated weight data W by wireless communication and stores it in the storage unit 12. The old weight data W that has been rewritten is rewritten.
  • the wireless communication unit 15 receives the new learned neural network weight data W received from an external cloud server or the like. It is received and stored in the storage unit 12.
  • the weight data W of the neural network model can be rewritten, and the optimum weight data W can be used in the inference processing device 1E. It is possible to prevent the inference accuracy from being lowered due to fluctuations in the input data X.
  • each functional unit except the inference operation unit in the inference processing device of the present invention can be realized by a computer and a program, and the program can be recorded in a recording medium or provided through a network.

Landscapes

  • Engineering & Computer Science (AREA)
  • Physics & Mathematics (AREA)
  • Theoretical Computer Science (AREA)
  • Health & Medical Sciences (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Biomedical Technology (AREA)
  • Biophysics (AREA)
  • General Health & Medical Sciences (AREA)
  • General Physics & Mathematics (AREA)
  • Evolutionary Computation (AREA)
  • Computational Linguistics (AREA)
  • Molecular Biology (AREA)
  • Computing Systems (AREA)
  • General Engineering & Computer Science (AREA)
  • Data Mining & Analysis (AREA)
  • Mathematical Physics (AREA)
  • Software Systems (AREA)
  • Artificial Intelligence (AREA)
  • Neurology (AREA)
  • Feedback Control In General (AREA)
  • Image Analysis (AREA)
  • Complex Calculations (AREA)

Abstract

データ転送のボトルネックを排除して推論演算の処理時間を削減することができる推論処理技術を提供することを目的とする。　推論処理装置１は、入力データＸを記憶する入力データ格納部１２０と、ニューラルネットワークの重みデータＷを記憶する学習済みＮＮ格納部１２１と、入力データＸに関する情報に基づいて、バッチサイズを設定するバッチ処理制御部１０と、設定されたバッチサイズに応じた入力データＸを入力データ格納部１２０から読み出すメモリ制御部１１と、バッチサイズに応じた入力データＸおよび重みデータＷを入力として、ニューラルネットワークの演算をバッチ処理して、入力データＸの特徴を推論する推論演算部１３とを備える。

Description

推論処理装置および推論処理方法
　本発明は、推論処理装置および推論処理方法に関し、特に、ニューラルネットワークを用いて推論を行う技術に関する。
　近年、モバイル端末やＩｎｔｅｒｎｅｔ　ｏｆ　Ｔｈｉｎｇｓ（ＩｏＴ）デバイス等のエッジデバイスの増加に伴い、生成されるデータが爆発的に増加している。この膨大なデータから有意義な情報を抽出するには、深層ニューラルネットワーク（Ｄｅｅｐ　Ｎｅｕｒａｌ　Ｎｅｔｗｏｒｋｓ：ＤＮＮ）とよばれる最先端の機械学習技術が優位である。近年のＤＮＮに関する研究の進歩により、データの解析精度は大幅に改善されており、ＤＮＮを利用した技術のさらなる発展が期待されている。
　ＤＮＮの処理は学習および推論の２つのフェーズがある。一般に、学習では、大量のデータを必要とするため、クラウドで処理される場合がある。一方、推論では学習済みのＤＮＮモデルを使用し、未知の入力データに対して出力を推定する。
　より詳細に説明すると、ＤＮＮにおける推論処理では、学習済みのニューラルネットワークモデルに時系列データまたは画像データなどの入力データを与えて、入力データの特徴を推論する。例えば、非特許文献１に開示されている具体的な例によると、加速度センサとジャイロセンサとを搭載したセンサ端末を用いて、ゴミ収集車の回転や停止といったイベントを検出することで、ゴミの量を推定している。このように、未知の時系列データを入力として、各時刻におけるイベントを推定するには、予め各時刻におけるイベントが既知である時系列データを用いて学習したニューラルネットワークモデルを用いる。
　非特許文献１では、センサ端末から取得される時系列データを入力データとして用いており、リアルタイムにイベントを抽出する必要がある。そのため、推論処理をより高速化することが必要となる。そこで、従来から、推論処理を実現するＦＰＧＡをセンサ端末に搭載し、そのようなＦＰＧＡで推論演算を行い、処理の高速化を図っている（非特許文献２参照）。
　しかし、従来の技術では、推論処理を行う際に、メモリから入力データおよびニューラルネットワークモデルの重みを推論処理の対象となるデータセットごとに読み出し、推論演算を行う回路に転送する必要があった。そのため、扱うデータ量が多くなるとデータ転送がボトルネックになり、推論演算の処理時間を削減することが困難であった。
　本発明は、上述した課題を解決するためになされたものであり、データ転送のボトルネックを排除して推論演算の処理時間を削減することができる推論処理技術を提供することを目的とする。
　上述した課題を解決するために、本発明に係る推論処理装置は、入力データを記憶する第１記憶部と、ニューラルネットワークの重みを記憶する第２記憶部と、前記入力データに関する情報に基づいて、バッチサイズを設定するバッチ処理制御部と、設定された前記バッチサイズに応じた前記入力データを前記第１記憶部から読み出すメモリ制御部と、前記バッチサイズに応じた前記入力データおよび前記重みを入力として、前記ニューラルネットワークの演算をバッチ処理して、前記入力データの特徴を推論する推論演算部とを備える。
　また、本発明に係る推論処理装置において、前記バッチ処理制御部は、推論演算に用いられるハードウェアリソースに関する情報に基づいて、前記バッチサイズを設定してもよい。
　また、本発明に係る推論処理装置において、前記推論演算部は、前記入力データと前記重みとの行列演算を行う行列演算部と、前記行列演算部による行列演算結果に対して活性化関数を適用する活性化関数演算部とを備え、前記行列演算部は、前記入力データと前記重みとを乗算する乗算器と、前記乗算器による乗算結果を加算する加算器とを有していてもよい。
　また、本発明に係る推論処理装置において、前記行列演算部は、複数具備され、行列演算を並列に行ってもよい。
　また、本発明に係る推論処理装置において、前記行列演算部は、前記乗算器および前記加算器をそれぞれ複数具備し、乗算および加算を並列に行ってもよい。
　また、本発明に係る推論処理装置において、前記推論演算部に入力される前記入力データおよび前記重みのデータタイプを変換するデータ変換部をさらに備えていてもよい。
　また、本発明に係る推論処理装置において、前記推論演算部は、複数具備され、推論演算を並列に行ってもよい。
　上述した課題を解決するために、本発明に係る推論処理方法は、第１記憶部に記憶された入力データに関する情報に基づいて、バッチサイズを設定する第１ステップと、設定された前記バッチサイズに応じた前記入力データを前記第１記憶部から読み出す第２ステップと、前記バッチサイズに応じた前記入力データおよび第２記憶部に記憶されたニューラルネットワークの重みを入力として、前記ニューラルネットワークの演算をバッチ処理して、前記入力データの特徴を推論する第３ステップとを備える。
　本発明によれば、入力データに関する情報に基づいて設定されたバッチサイズに応じた入力データ、および重みを入力として、学習済みニューラルネットワークの演算をバッチ処理するので、扱うデータ量が多くなっても、データ転送のボトルネックを排除して、推論演算の処理時間を削減することができる。
図１は、本発明の第１の実施の形態に係る推論処理装置の構成を示すブロック図である。 図２は、第１の実施の形態に係る記憶部の構成を示すブロック図である。 図３は、第１の実施の形態に係る推論演算部の構成を示すブロック図である。 図４は、第１の実施の形態に係る行列演算部の構成を示すブロック図である。 図５は、第１の実施の形態に係る推論処理装置のハードウェア構成を示すブロック図である。 図６は、第１の実施の形態に係る推論処理プログラムのサンプルコードの一例を説明する図である。 図７Ａは、第１の実施の形態に係るニューラルネットワークを用いた推論処理を説明するための図である。 図７Ｂは、第１の実施の形態に係るニューラルネットワークを用いた推論処理を説明するための図である。 図８は、第１の実施の形態に係る推論処理装置の動作を説明するためのフローチャートである。 図９は、第１の実施の形態に係るバッチサイズの設定処理を説明するためのフローチャートである。 図１０は、従来例の推論処理装置におけるデータの転送を説明するための図である。 図１１は、第１の実施の形態に係る推論処理装置におけるデータの転送を説明するための図である。 図１２は、第１の実施の形態の効果を説明するための図である 図１３は、第２の実施の形態に係る推論処理装置の構成を示すブロック図である。 図１４は、第２の実施の形態に係る推論処理装置の動作を説明するためのフローチャートである。 図１５は、第２の実施の形態の効果を説明するための図である。 図１６は、第３の実施の形態に係る推論処理装置の構成を示すブロック図である。 図１７は、第４の実施の形態に係る推論演算部の構成を示すブロック図である。 図１８は、第５の実施の形態に係る行列演算部の構成を示すブロック図である。 図１９は、第６の実施の形態に係る推論処理装置の構成を示すブロック図である。 図２０は、従来例に係る推論処理装置の構成を示すブロック図である。
　以下、本発明の好適な実施の形態について、図１から図２０を参照して詳細に説明する。
　［第１の実施の形態］
　図１は、本発明の第１の実施の形態に係る推論処理装置１の構成を示すブロック図である。本実施の形態に係る推論処理装置１は、図１に示すように、外部のセンサ２などから取得された音声データや言語データなどの時系列データ、または画像データを推論対象の入力データＸとして用いる。推論処理装置１は、学習済みのニューラルネットワークモデルを用いてニューラルネットワークの演算をバッチ処理し、入力データＸの特徴を推論する。
　より詳細には、推論処理装置１は、各時刻におけるイベントが既知である時系列データなどの入力データＸを用いて予め学習したニューラルネットワークモデルを用いる。推論処理装置１は、設定されたバッチサイズに応じた未知の時系列データなどの入力データＸおよび学習済みのニューラルネットワークの重みデータＷを入力として、各時刻におけるイベントの推定をバッチ処理により行う。なお、入力データＸおよび重みデータＷは、行列データである。
　例えば、推論処理装置１は、加速度センサとジャイロセンサとを搭載したセンサ２から取得された入力データＸをバッチ処理して、ごみ収集車の回転や停止といったイベントを検出することで、ゴミの量を推定することができる（非特許文献１参照）。
　［推論処理装置の構成］
　推論処理装置１は、図１に示すように、バッチ処理制御部１０、メモリ制御部１１、記憶部１２、および推論演算部１３を備える。
　バッチ処理制御部１０は、入力データＸに関する情報に基づいて、推論演算部１３で入力データＸをバッチ処理するためのバッチサイズを設定する。バッチ処理制御部１０は、メモリ制御部１１に対して、設定されたバッチサイズに応じた入力データＸを記憶部１２から読み出す指示を送る。
　例えば、バッチ処理制御部１０は、後述する推論演算に用いられるハードウェアリソースに関する情報に基づいて、１回のバッチ処理で扱う入力データＸの数、すなわちバッチサイズを設定することができる。
　あるいは、バッチ処理制御部１０は、記憶部１２に記憶されているニューラルネットワークモデルの重みデータＷの行列サイズまたは入力データＸの行列サイズに基づいて、バッチサイズを設定することができる。
　上記例の他にも、バッチ処理制御部１０は、例えば、データの送受信時間およびデータの演算時間の最適化を行い、送受信時間と演算時間とのバランスにより最適なバッチサイズを設定することもできる。また、バッチ処理制御部１０は、推論処理装置１全体の処理時間および推論精度に基づいて、バッチサイズを設定してもよい。
　メモリ制御部１１は、バッチ処理制御部１０で設定されたバッチサイズに応じた入力データＸを記憶部１２から読み出す。また、メモリ制御部１１は、記憶部１２からニューラルネットワークの重みデータＷを読み出す。メモリ制御部１１は、読み出した入力データＸおよび重みデータＷを推論演算部１３に転送する。
　記憶部１２は、図２に示すように、入力データ格納部（第１記憶部）１２０および学習済みニューラルネットワーク（ＮＮ）格納部（第２記憶部）１２１を備える。
　入力データ格納部１２０には、外部のセンサ２から取得された時系列データなどの入力データＸが格納される。
　学習済みＮＮ格納部１２１には、予め学習され構築された学習済みニューラルネットワーク、すなわち、ニューラルネットワークの学習済みパラメータである重みデータＷが格納される。例えば、予め外部のサーバなどで学習が行われて決定された重みデータＷがロードされ、学習済みＮＮ格納部１２１に格納されている。
　なお、推論処理装置１において採用されるニューラルネットワークモデルとして、例えば、畳み込みニューラルネットワーク（ＣＮＮ）、長期短期記憶（ＬＳＴＭ）、ゲート付き再帰型ユニット（ＧＲＵ）、Ｒｅｓｉｄｕａｌ　Ｎｅｔｗｏｒｋ（ＲｅｓＮｅｔ）　ＣＮＮ、その他の公知の少なくとも１層の中間層を有するニューラルネットモデル、あるいはこれらを組み合わせたニューラルネットワークを用いることができる。
　また、行列である入力データＸおよび重みデータＷのサイズは推論処理装置１で用いられるニューラルネットワークモデルにより定まる。入力データＸおよび重みデータＷは、例えば、３２ビットの浮動小数点型で表される。
　推論演算部１３は、設定されたバッチサイズに応じた入力データＸおよび重みデータＷを入力としてニューラルネットワークの演算をバッチ処理し、入力データＸの特徴を推論する。より詳細には、メモリ制御部１１によって読み出され、転送された入力データＸおよび重みデータＷが推論演算部１３に入力されて、推論演算が行われる。
　推論演算部１３は、図３に示すように、行列演算部１３０、および活性化関数演算部１３１を備える。行列演算部１３０は、図４に示すように、乗算器１３２と加算器１３３とを有する。
　行列演算部１３０は、入力データＸと重みデータＷとの行列演算を行う。より詳細には、図４に示すように、乗算器１３２は、入力データＸと重みデータＷとの乗算を行う。乗算結果は、加算器１３３によって加算され、加算結果が出力される。この加算結果は、行列演算部１３０による行列演算結果Ａとして出力される。
　行列演算結果Ａは、活性化関数演算部１３１に入力され、予め設定された活性化関数が適用されて、推論演算の結果である推論結果Ｙが決定される。より具体的には、活性化関数演算部１３１は、活性化関数の適用により、行列演算結果Ａがどのように活性化するかを決定し、行列演算結果Ａを変換して推論結果Ｙを出力する。活性化関数は、例えば、ステップ関数、シグモイド関数、ｔａｎｈ関数、ＲｅＬＵ関数、ｓｏｆｔｍａｘ関数などから選択することができる。
　［推論処理装置のハードウェア構成］
　次に、上述した構成を有する推論処理装置１のハードウェア構成の一例について図５を参照して説明する。
　図５に示すように、推論処理装置１は、例えば、バス１０１を介して接続されるプロセッサ１０２、主記憶装置１０３、通信インターフェース１０４、補助記憶装置１０５、入出力装置１０６を備えるコンピュータと、これらのハードウェア資源を制御するプログラムによって実現することができる。推論処理装置１は、例えば、表示装置１０７がバス１０１を介して接続され、表示画面に推論結果などを表示してもよい。また、センサ２がバス１０１を介して接続され、推論処理装置１において推論の対象となる音声データなどの時系列データからなる入力データＸを測定してもよい。
　主記憶装置１０３は、例えば、ＳＲＡＭ、ＤＲＡＭ、およびＲＯＭなどの半導体メモリによって実現される。主記憶装置１０３は、図１で説明した記憶部１２を実現する。
　主記憶装置１０３には、プロセッサ１０２が各種制御や演算を行うためのプログラムが予め格納されている。プロセッサ１０２と主記憶装置１０３とによって、図１から図４に示したバッチ処理制御部１０、メモリ制御部１１、推論演算部１３を含む推論処理装置１の各機能が実現される。
　通信インターフェース１０４は、通信ネットワークＮＷを介して各種外部電子機器との通信を行うためのインターフェース回路である。推論処理装置１は、通信インターフェース１０４を介して外部から学習済みニューラルネットワークの重みデータＷを受信したり、外部に推論結果Ｙを送出してもよい。
　通信インターフェース１０４としては、例えば、ＬＴＥ、３Ｇ、無線ＬＡＮ、Ｂｌｕｅｔｏｏｔｈ（登録商標）などの無線データ通信規格に対応したインターフェースおよびアンテナが用いられる。通信ネットワークＮＷは、例えば、ＷＡＮ（Ｗｉｄｅ　Ａｒｅａ　Ｎｅｔｗｏｒｋ）やＬＡＮ（Ｌｏｃａｌ　Ａｒｅａ　Ｎｅｔｗｏｒｋ）、インターネット、専用回線、無線基地局、プロバイダなどを含む。
　補助記憶装置１０５は、読み書き可能な記憶媒体と、その記憶媒体に対してプログラムやデータなどの各種情報を読み書きするための駆動装置とで構成されている。補助記憶装置１０５には、記憶媒体としてハードディスクやフラッシュメモリなどの半導体メモリを使用することができる。
　補助記憶装置１０５は、推論処理装置１がバッチ処理により推論を行うためのプログラムを格納するプログラム格納領域を有する。さらには、補助記憶装置１０５は、例えば、上述したデータやプログラムやなどをバックアップするためのバックアップ領域などを有していてもよい。補助記憶装置１０５は、例えば、図６に示す推論処理プログラムを記憶することができる。
　入出力装置１０６は、表示装置１０７など外部機器からの信号を入力したり、外部機器へ信号を出力したりするＩ／Ｏ端子により構成される。
　なお、推論処理装置１は、１つのコンピュータによって実現される場合だけでなく、互いに通信ネットワークＮＷで接続された複数のコンピュータによって分散されていてもよい。また、プロセッサ１０２は、ＦＰＧＡ（Ｆｉｅｌｄ－Ｐｒｏｇｒａｍｍａｂｌｅ　Ｇａｔｅ　Ａｒｒａｙ）、ＬＳＩ（Ｌａｒｇｅ　Ｓｃａｌｅ　Ｉｎｔｅｇｒａｔｉｏｎ）、ＡＳＩＣ（Ａｐｐｌｉｃａｔｉｏｎ　Ｓｐｅｃｉｆｉｃ　Ｉｎｔｅｇｒａｔｅｄ　Ｃｉｒｃｕｉｔ）等のハードウェアによって実現されていてもよい。
　特に、推論演算部１３をＦＰＧＡなどの書き換え可能なゲートアレイを用いて構成することで、入力データＸの構成や使用されるニューラルネットワークモデルに応じて柔軟に回路構成を書き換えることができる。この場合、様々なアプリケーションに対応することが可能な推論処理装置１を実現できる。
　［推論処理方法の概要］
　次に、本実施の形態に係る推論処理装置１による入力データＸの推論処理の概要について、図７Ａおよび図７Ｂに示す具体例を用いて説明する。
　図７Ａに示すように、入力層、中間層、および出力層の３層からなるニューラルネットワークを例に挙げて説明する。活性化関数としては、図７Ｂに示すｓｏｆｔｍａｘ関数を用いる。推論の対象となる入力データＸの特徴は、Ｍ個（Ｍは正の整数）の成分、推論結果Ｙの特徴は、Ｎ個（Ｎは正の整数）の成分で表される。また、ニューラルネットワークの重みデータＷのデータサイズはＭ×Ｎで表される。
　図７Ａおよび図７Ｂの具体例に示すように、Ｍ＝Ｎ＝２とする。また、説明の簡単のため、バッチ処理制御部１０によって設定された１回のバッチ処理で扱われるバッチサイズは、Ｂａｔｃｈ＝１とする。このとき、バッチサイズＢａｔｃｈ＝１に対応する入力データＸは、Ｘ［ｘ１，ｘ２］である。また、重みデータＷは、４つの成分を有する２行２列の行列で表される。
　図７Ｂに示すように、まず、バッチサイズＢａｔｃｈ＝１に応じた入力データＸと、重みデータＷとの行列の積和演算が行われ、行列演算結果Ａが得られる。行列演算結果Ａのデータサイズは、Ｂａｔｃｈ×Ｎ、すなわち１×２である。その後、行列演算結果Ａには、活性化関数としてｓｏｆｔｍａｘ関数が適用されて、推論結果Ｙが求められる。
　設定されたバッチサイズＢａｔｃｈに応じたデータ数の入力データＸに対しては、そのバッチサイズＢａｔｃｈに応じたデータ数の推論結果Ｙが出力される。したがって、図７Ａおよび図７Ｂの例では、Ｂａｔｃｈ＝１に応じた１セットの入力データＸ［ｘ１，ｘ２］に対して、１セットの推論結果Ｙ［ｙ１，ｙ２］が出力されている。なお、バッチサイズＢａｔｃｈは、１以上かつ入力データＸのデータ数以下の範囲の値である。
　活性化関数の演算処理においては、行列演算結果Ａの各成分の値ａｋ（ｋ＝１，・・・，ｎ）に対してｓｏｆｔｍａｘ関数が適用されて、推論結果Ｙの各成分ｙｋ（ｋ＝１，・・・，ｎ）の値が求められる。図７Ａおよび図７Ｂに示す具体例では、行列演算結果Ａ［ａ１，ａ２］の各成分にｓｏｆｔｍａｘ関数が適用されて（ｓｏｆｔｍａｘ（Ａ［ａ１，ａ２］）、推論結果Ｙ［ｙ１，ｙ２］が出力される。
　なお、設定されたバッチサイズに応じて、入力データＸのバッチ処理により推論演算を繰り返し行って推論結果Ｙを出力する処理は、図６のサンプルコードの破線の枠６０に示されている。この推論演算において、入力データＸの行の成分と重みデータＷの列の成分との積およびその和が計算される（図６のサンプルコードにおける破線の枠６１、６２を参照）。
　［推論処理装置の動作］
　次に、本実施の形態に係る推論処理装置１の動作について、図８および図９のフローチャートを参照してより詳細に説明する。以下の説明では、記憶部１２には、予め学習が行われて構築されたニューラルネットワークの重みデータＷが格納されているものとする。また、外部のセンサ２によって測定された時系列データや画像データなどの入力データＸは、記憶部１２に保持されるものとする。
　まず、図８に示すように、バッチ処理制御部１０は、１回のバッチ処理で扱う入力データＸのバッチサイズを設定する（ステップＳ１）。
　より詳細には、バッチ処理制御部１０は、図９に示すように、記憶部１２に記憶されている重みデータＷのデータサイズ、および入力データＸのデータ数の情報を取得する（ステップＳ１００）。次に、バッチ処理制御部１０は、推論処理装置１全体におけるハードウェアリソースの情報を記憶部１２から取得する（ステップＳ１０１）。なお、推論処理装置１全体のハードウェアリソースに関する情報は、予め記憶部１２に記憶されている。
　ここで、ハードウェアリソースとは、入力データＸや重みデータＷを記憶するために必要なメモリ容量や、加算、乗算などの演算処理を行うための回路を構成するのに必要なスタンダードセルの組合せ回路などを意味する。例えば、ＦＰＧＡの場合であれば、フリップフロップ（ＦＦ）、ルックアップテーブル（ＬＵＴ）、デジタルシグナルプロセッサ（ＤＳＰ）などの組合せ回路がハードウェアリソースの例として挙げられる。
　ステップＳ１０１では、推論処理装置１全体におけるメモリ容量、および推論処理装置１全体のデバイスとしての規模、すなわち推論処理装置１全体が演算回路として備えるハードウェアリソース、例えば、ＦＰＧＡであればＦＦ、ＬＵＴ、ＤＳＰなどの数が記憶部１２から取得される。
　次に、バッチ処理制御部１０は、入力データＸの全データ数を１回のバッチ処理で扱うバッチサイズの初期値として設定する（ステップＳ１０２）。すなわち、ステップＳ１０２では、バッチサイズの最大値である、入力データＸの全データ数がバッチサイズの初期値として設定される。
　その後、ステップＳ１００で取得した重みデータＷのデータサイズおよび入力データＸのデータ数、ステップＳ１０１で取得した推論処理装置１全体のハードウェアリソースの情報、およびステップＳ１０２で設定されたバッチサイズに基づいて、推論演算部１３を実現する回路構成に必要なハードウェアリソースを求める（ステップＳ１０３）。例えば、バッチ処理制御部１０は、推論演算部１３のロジック回路を構築して、使用されるハードウェアリソースを取得することができる。
　次に、推論演算部１３が推論演算を行う際に使用するハードウェアリソースの数が、推論処理装置１全体が備えるハードウェアリソースの数を超える場合には（ステップＳ１０４：ＹＥＳ）、バッチ処理制御部１０は、ステップＳ１０２で初期設定されたバッチサイズを小さくする（ステップＳ１０５）。例えば、バッチ処理制御部１０は、初期設定されたバッチサイズから１を減算する。
　その後、より小さいバッチサイズに基づいて求められる推論演算部１３のハードウェアリソースの数が、推論処理装置１全体のハードウェアリソースの数以下となる場合には（ステップＳ１０６：ＮＯ）、そのバッチサイズが設定値として用いられ、処理は図８に戻る。より詳細には、バッチ処理制御部１０は、メモリ制御部１１に対して、設定されたバッチサイズに応じた入力データＸを読み出すことを指示する。
　なお、ステップＳ１０６で推論演算部１３が推論演算に使用するハードウェアリソースの数が、推論処理装置１全体の備えるハードウェアリソースの数を超える場合には（ステップＳ１０６：ＹＥＳ）、バッチ処理制御部１０は、再びバッチサイズを減らす処理を行う（ステップＳ１０５）。
　その後、メモリ制御部１１は、設定されたバッチサイズに応じた入力データＸ、および重みデータＷを記憶部１２から読み出す（ステップＳ２）。より詳細には、メモリ制御部１１は、入力データＸおよび重みデータＷを記憶部１２から読み出して、推論演算部１３へ転送する。
　次に、推論演算部１３は、入力データＸおよび重みデータＷに基づいてニューラルネットワークの演算をバッチ処理し、推論結果Ｙを求める（ステップＳ３）。より詳細には、行列演算部１３０において、入力データＸと重みデータＷとの積和演算が行われる。具体的には、乗算器１３２が入力データＸと重みデータＷとの乗算を行う。乗算結果は加算器１３３によって加算されて行列演算結果Ａが求められる。行列演算結果Ａに対しては、活性化関数演算部１３１によって活性化関数が適用され、推論結果Ｙが出力される（ステップＳ４）。
　上記処理によって推論処理装置１は、画像データや音声などの時系列データを入力データＸとして、学習済みのニューラルネットワークを用いた入力データＸの特徴の推論を行うことができる。
　ここで、本実施の形態に係るバッチ処理制御部１０の効果について、図１０および図１１、ならびに図２０を用いて説明する。まず、比較のため、従来例の推論処理装置（図２０）として、本実施の形態に係るバッチ処理制御部１０を備えていない推論処理装置について説明する。図１０に示すように、従来例に係る推論処理装置では、入力データＸをｎ個（ｎは正の整数）処理すると、重みデータＷをｎ回にわたって推論演算部に転送する必要がある。
　これに対して、本実施の形態に係るバッチ処理制御部１０を備える推論処理装置１では、図１１に示すように、バッチ処理制御部１０が、１回の推論演算で処理されるバッチサイズＢａｔｃｈを設定し、設定されたバッチサイズに応じた入力データＸをまとめて処理する。そのため、入力データＸが、例えば、ｎ個ある場合であっても、重みデータＷをｎ／Ｂａｔｃｈ回だけ推論演算部１３に転送すればよい。Ｂａｔｃｈ＝ｎの場合は、重みデータＷの推論演算部１３への転送は１回だけで済む。したがって、推論処理装置１におけるバス帯域の負荷を低減することができる。
　また、本実施の形態に係る推論処理装置１では、バッチ処理を行うことで比較的大きな行列計算を行うことができ、分割された、より小さい行列計算を実行するよりも計算速度は速く、推論演算をより高速化することができる。
　図１２は、重みデータＷのデータサイズが３０×３０の場合のバッチ処理による本実施の形態の効果を示している。図１２において、破線はバッチ処理を行わない場合、実線は本実施の形態に係るバッチ処理を行った場合それぞれにおけるバッチサイズと、推論演算の正規化された処理時間との関係を示している。図１２からわかるように、本実施の形態に係るバッチ処理を行った場合には、バッチ処理を行わない場合と比較して処理時間が短縮されている。
　以上説明したように、第１の実施の形態に係る推論処理装置１によれば、推論処理装置１全体のハードウェアリソースに対する推論演算部１３が使用するハードウェアリソースに基づいて、１回のバッチ処理で扱う入力データＸのバッチサイズを設定する。そのため、扱われるデータ量が多くなってもデータ転送におけるボトルネックを排除して、推論演算に要する処理時間を削減することができる。
　［第２の実施の形態］
　次に、本発明の第２の実施の形態について説明する。なお、以下の説明では、上述した第１の実施の形態と同じ構成については同一の符号を付し、その説明を省略する。
　第１の実施の形態では、推論演算部１３は、例えば、３２ビットの浮動小数点型の入力データＸおよび重みデータＷの推論演算を実行する場合について説明した。これに対して第２の実施の形態では、推論演算部１３に入力されるデータのビット表現をより低ビット精度のデータに変換してから推論演算を実行する。以下、第１の実施の形態と異なる構成を中心に説明する。
　［推論処理装置の構成］
　図１３は、本実施の形態に係る推論処理装置１Ａの構成を示すブロック図である。
　推論処理装置１Ａは、バッチ処理制御部１０、メモリ制御部１１、記憶部１２、推論演算部１３、およびデータタイプ変換部（データ変換部）１４を備える。
　データタイプ変換部１４は、推論演算部１３に入力される入力データＸおよび重みデータＷのデータタイプを変換する。より詳細には、データタイプ変換部１４は、メモリ制御部１１によって記憶部１２から読み出されて推論演算部１３に転送される入力データＸおよび重みデータＷのデータタイプを、３２ビットの浮動小数点型から、予め設定されたデータタイプ、例えば、８ビットや１６ビットなど、より桁数を減らして精度を下げたデータ表現に変換する。データタイプ変換部１４は、例えば、切り上げ、切り捨て、四捨五入などの丸め処理を行って小数点を含む入力データＸおよび重みデータＷを整数型へ変換することができる。
　なお、データタイプ変換部１４は、メモリ制御部１１が記憶部１２にアクセスして読み出した入力データＸおよび重みデータＷについて、転送される前にデータタイプを変換することができる。また、データタイプ変換部１４は、元のデータタイプよりも桁数の低い低ビット精度とすることができれば、入力データＸと重みデータＷとをそれぞれ異なるビット表現のデータタイプに変換してもよい。
　メモリ制御部１１は、データタイプ変換部１４によってデータタイプが変換され、よりビット精度が低くなった入力データＸ’および重みデータＷ’を推論演算部１３に転送する。より詳細には、メモリ制御部１１は、バッチ処理制御部１０によって設定されたバッチサイズに応じた入力データＸ、および予め記憶部１２に記憶されている重みデータＷを記憶部１２から読み出す。その後、読み出された入力データＸおよび重みデータＷは、データタイプ変換部１４によってデータタイプが変換され、変換された入力データＸ’および重みデータＷ’が推論演算部１３に転送される。
　［推論処理装置の動作］
　次に、上述した構成を有する推論処理装置１Ａの動作について、図１４のフローチャートを参照して説明する。以下の説明では、記憶部１２には、予め学習が行われて構築されたニューラルネットワークの重みデータＷが格納されているものとする。また、重みデータＷと、センサ２から取得されて記憶部１２に記憶されている入力データＸとは、ともに３２ビットの浮動小数点型のデータであるものとする。
　まず、図１４に示すように、バッチ処理制御部１０は、１回のバッチ処理で扱う入力データＸのバッチサイズを設定する（ステップＳ１０）。なお、バッチサイズの設定処理は、第１の実施の形態と同様である（図９）。
　その後、メモリ制御部１１は、バッチ処理制御部１０によって設定されたバッチサイズに応じた入力データＸ、および重みデータＷを記憶部１２から読み出す（ステップＳ１１）。次に、データタイプ変換部１４は、メモリ制御部１１が読み出した入力データＸおよび重みデータＷのデータタイプを変換する（ステップＳ１２）。
　より具体的には、データタイプ変換部１４は、３２ビットの浮動小数点型の入力データＸおよび重みデータＷを、より低ビット精度のデータ、例えば、８ビットの入力データＸ’および重みデータＷ’に変換する。データタイプが変換された入力データＸ’および重みデータＷ’は、メモリ制御部１１によって推論演算部１３に転送される。
　その後、推論演算部１３は、低ビット精度のデータに変換された入力データＸ’および重みデータＷ’に基づいて、ニューラルネットワークの演算をバッチ処理し、推論結果Ｙを求める（ステップＳ１３）。より詳細には、行列演算部１３０において、入力データＸ’と重みデータＷ’との積和演算が行われる。具体的には、乗算器１３２が入力データＸ’と重みデータＷ’との乗算を行う。乗算結果は加算器１３３によって加算され、行列演算結果Ａが求められる。行列演算結果Ａに対しては、活性化関数演算部１３１により活性化関数が適用され、推論結果Ｙが出力される（ステップＳ１４）。
　上記処理によって推論処理装置１Ａは、画像データや音声などの時系列データを入力データＸとして、学習済みのニューラルネットワークを用いた入力データＸの特徴の推論を行うことができる。
　次に、本実施の形態に係る推論処理装置１Ａにおけるデータの転送時間について、図１５を用いて説明する。図１５の上段に示すように、バス幅が３２ビットの場合、３２ビットの入力データＸの送信において１つの３２ビットデータしか転送することができない。一方、図１５の下段に示すように、３２ビットの入力データＸが８ビットの入力データＸ’に変換された場合には、４つの８ビットデータを転送することができる。
　このように、メモリ制御部１１が記憶部１２から入力データＸおよび重みデータＷを読み出して転送する際に、低ビット精度のデータに変換したデータを転送するので、転送時間を削減することができる。
　以上説明したように、第２の実施の形態に係る推論処理装置１Ａによれば、推論演算部１３に入力される入力データＸおよび重みデータＷをより低ビット精度のデータに変換するので、キャッシュの使用率を向上させ、データバス帯域のボトルネックを減らすことができる。
　また、推論処理装置１Ａでは、低ビット精度の入力データＸ’および重みデータＷ’を用いてニューラルネットワークの演算を行うので、演算に必要な乗算器１３２および加算器１３３の数を削減することができる。その結果として、推論処理装置１Ａは、より少ないハードウェアリソースによって実現でき、装置全体としての回路規模を小さくすることができる。
　また、推論処理装置１Ａでは、使用するハードウェアリソースを削減することができるため、消費電力および発熱を低減できる。
　また、推論処理装置１Ａでは、より低ビット精度の入力データＸ’および重みデータＷ’を用いてニューラルネットワークの演算を行うので、より高いクロック周波数で処理を行うことで、処理を高速化することができる。
　また、推論処理装置１Ａでは、３２ビットよりも低ビット精度の入力データＸ’および重みデータＷ’を用いてニューラルネットワークの演算を行うので、３２ビットで演算を行う場合と比較して、より多くの並列化やバッチ処理が可能となり、処理を高速化できる。
　［第３の実施の形態］
　次に、本発明の第３の実施の形態について説明する。なお、以下の説明では、上述した第１および第２の実施の形態と同じ構成については同一の符号を付し、その説明を省略する。
　第１および第２の実施の形態では、１つの推論演算部１３によってニューラルネットワークの演算処理が行われる場合について説明した。これに対して、第３の実施の形態では、複数の推論演算部１３ａ、１３ｂを用いて、図６のサンプルコードの破線の枠６０に示す推論演算を並列処理する。以下、第１および第２の実施の形態と異なる構成を中心に説明する。
　図１６に示すように、推論処理装置１Ｂは、バッチ処理制御部１０、メモリ制御部１１、記憶部１２、および複数の推論演算部１３ａ、１３ｂを備える。
　本実施の形態では、推論演算部１３ａ、１３ｂが例えばＫ個（Ｋは２以上かつＢａｔｃｈ（バッチサイズ）以下の整数、但しＢａｔｃｈは２以上の場合。）設けられている。推論演算部１３ａ、１３ｂは、それぞれが備える行列演算部１３０において、メモリ制御部１１によって転送された入力データＸおよび重みデータＷの行列演算を行い、行列演算結果Ａをそれぞれ出力する。
　さらに、複数の推論演算部１３ａ、１３ｂのそれぞれが備える活性化関数演算部１３１において、行列演算結果Ａに対して活性化関数が適用されて、出力である推論結果Ｙが求められる。
　より具体的には、設定されたバッチサイズに応じた入力データＸがＢａｔｃｈ個の場合、入力データＸはＢａｔｃｈ行Ｎ列となる。図６のサンプルコードにおける破線の枠６０に示すように、設定されたバッチサイズに応じた入力データＸのデータ数分の推論結果Ｙを求めるためにＢａｔｃｈ回繰り返すことが必要な演算が、本実施の形態ではＫ並列で行われる。
　以上説明したように、第３の実施の形態に係る推論処理装置１Ｂによれば、Ｋ個の推論演算部１３ａ、１３ｂが設けられ、Ｂａｔｃｈ回繰り返すことが必要なニューラルネットワークの演算をＫ並列に行うので、繰り返し演算の回数が削減され、推論演算の処理を高速化できる。
　［第４の実施の形態］
　次に、本発明の第４の実施の形態について説明する。なお、以下の説明では、上述した第１から第３の実施の形態と同じ構成については同一の符号を付し、その説明を省略する。
　第１から第３の実施の形態では、推論演算部１３が行列演算部１３０を１つだけ備え、行列の積和演算を行う場合について説明した。これに対して第４の実施の形態では、推論演算部１３Ｃが複数の行列演算部１３０ａ、１３０ｂを備え、図６に示したサンプルコードの破線の枠６１に示す行列の積和演算を並列に実行する。以下、第１から第３の実施の形態と異なる構成を中心に説明する。
　図１７に示すように、本実施の形態に係る推論演算部１３Ｃは、複数の行列演算部１３０ａ、１３０ｂ、および１つの活性化関数演算部１３１を備える。本実施の形態に係る推論処理装置１が備えるその他の構成は、図１に示す推論処理装置１と同様である。
　推論演算部１３Ｃは、Ｋ個（Ｋは２以上かつＮ以下の整数）の行列演算部１３０ａ、１３０ｂを備える。Ｋ個の行列演算部１３０ａ、１３０ｂは、入力データＸと重みデータＷとの行列演算をＫ並列で実行し、行列演算結果Ａを出力する。前述したように、入力データＸの成分がＭ個で、重みデータＷのデータサイズがＭ×Ｎである場合に、これらの行列の積和演算をＮ回繰り返すことで、バッチサイズ（Ｂａｔｃｈ）×Ｎのデータサイズを有する行列演算結果Ａの１行分の計算を完了する。
　例えば、図７Ａおよび図７Ｂで説明したように、Ｍ＝Ｎ＝２、およびＢａｔｃｈ＝１であり、２個（Ｋ＝２）の行列演算部１３０ａ、１３０ｂの場合を考える。行列演算部１３０ａ、１３０ｂのそれぞれには、Ｍ個の入力データＸが入力される。例えば、行列演算部１３０ａには、重みデータＷの１列目の成分Ｗ１１、Ｗ２１が入力され、行列演算部１３０ｂには、重みデータＷの２列目の成分Ｗ２１、Ｗ２２が入力される。メモリ制御部１１は、行列演算部１３０ａ、１３０ｂの個数に応じて重みデータＷの振り分けを制御することができる。
　行列演算部１３０ａは積和演算を行い、行列演算結果Ａの成分ａ１を出力する。一方、行列演算部１３０ｂも同様に積和演算を行い、行列演算結果Ａの成分ａ２を出力する。行列演算部１３０ａ、１３０ｂの演算結果は、活性化関数演算部１３１に入力されて、活性化関数にかけられ、推論結果Ｙが決定される。
　以上説明したように、第４の実施の形態によれば、Ｋ個の行列演算部１３０ａ、１３０ｂが行列演算をＫ並列に行うので、行列演算結果Ａの１行分の行列演算における繰り返しの計算回数を削減することができる。特に、上述した具体例のようにＫ＝Ｎの場合、計算の繰り返しが不要となり、行列演算の処理時間を削減することができる。結果として、推論処理装置１の推論処理を高速化できる。
　なお、第４の実施の形態に係る複数の行列演算部１３０ａ、１３０ｂは、第３の実施の形態と組み合わせてもよい。第３の実施の形態で説明した複数の推論演算部１３ａ、１３ｂのそれぞれが、複数の行列演算部１３０ａ、１３０ｂを備えることにより、推論演算をより高速化することができる。
　［第５の実施の形態］
　次に、本発明の第５の実施の形態について説明する。なお、以下の説明では、上述した第１から第４の実施の形態と同じ構成については同一の符号を付し、その説明を省略する。
　第１から第４の実施の形態では、行列演算部１３０が１つの乗算器１３２と加算器１３３とを備える場合について説明した。これに対して、第５の実施の形態では、行列演算部１３０Ｄが複数の乗算器１３２ａ、１３２ｂと加算器１３３ａ、１３３とを備え、図６のサンプルコードの破線の枠６２で示す行列演算の内部処理を並列に行う。
　図１８に示すように、行列演算部１３０Ｄは、Ｋ個（Ｋは２以上かつＭ以下の整数）の乗算器１３２ａ、１３２ｂと加算器１３３ａ、１３３ｂとを備える。本実施の形態に係る推論処理装置１の他の構成は、第１の実施の形態と同様である（図１）。なお、以下においては、説明の簡単のため、Ｍ＝３の場合を例に挙げて説明する。
　行列演算部１３０Ｄは、入力データＸと重みデータＷとの積和演算を行って、行列演算結果Ａの１行分の成分を計算する。行列演算部１３０Ｄは、Ｋ個の乗算器１３２ａ、１３２ｂおよび加算器１３３ａ、１３３ｂにおいて、積和演算をＫ並列で行う。行列演算では、Ｍ個の成分を有する入力データＸとデータサイズがＭ×Ｎの重みデータＷとの積和演算が行われる。
　例えば、Ｍ＝３の場合に、２個（Ｋ＝２）の乗算器１３２ａ、１３２ｂおよび加算器１３３ａ、１３３ｂが設けられている場合を考える。なお、入力データＸは［ｘ１，ｘ２，ｘ３］で表される。また、重みデータＷは、例えば、３×２（Ｍ×Ｎ）のデータサイズを有する場合を考える。重みデータＷの第１列目は、Ｗ１１，Ｗ２１，Ｗ３１で表される。また、行列演算結果Ａは２つの成分を有し、Ａ［ａ１，ａ２］で表される。
　この場合、例えば、乗算器１３２ａに入力データＸの成分ｘ１および重みデータＷの成分Ｗ１１が入力される。一方、乗算器１３２ｂには、入力データＸの成分ｘ２および重みデータＷの成分Ｗ２１、ならびに入力データＸの成分ｘ３および重みデータの成分Ｗ３１が入力される。
　乗算器１３２ａ、１３２ｂのそれぞれは、乗算結果を出力する。上記具体例においては、乗算器１３２ａは、乗算結果ｘ１Ｗ１１を出力し、乗算器１３２ｂは、乗算結果ｘ２Ｗ２１と乗算結果ｘ３Ｗ３１を出力する。加算器１３３ｂは、乗算器１３２ｂの乗算結果ｘ２Ｗ２１と乗算結果ｘ３Ｗ３１とを加算する。加算器１３３ａは、乗算器１３２ａの乗算結果ｘ１Ｗ１１と加算器１３３ｂの加算結果ｘ２Ｗ２１＋ｘ３Ｗ３１とを加算して、行列演算結果Ａの成分ａ１を出力する。
　以上説明したように、第５の実施の形態によれば、行列演算部１３０Ｄにおいて、Ｋ個の乗算器１３２ａ、１３２ｂが入力データＸと重みデータＷとの行列積をＫ並列で実行するので、行列演算結果Ａの各成分を計算する際の繰り返しの計算回数を削減することができる。特に、Ｋ＝Ｍの場合、１回の計算で行列演算結果Ａの１成分を出力することができる。結果として、行列演算の処理時間を削減し、推論処理装置１における処理を高速化できる。
　なお、第５の実施の形態は、第３および第４の実施の形態と組み合わせてもよい。例えば、第３の実施の形態の複数の推論演算部１３ａ、１３ｂそれぞれの行列演算部１３０が、本実施の形態に係る複数の乗算器１３２ａ、１３２ｂを備えることで、第３の実施の形態に係る構成のみを採用した場合と比較して、推論演算をより高速化することができる。
　また、第４の実施の形態に係る複数の行列演算部１３０ａ、１３０ｂのそれぞれが本実施の形態に係る複数の乗算器１３２ａ、１３２ｂを備えることで、第４の実施の形態に係る構成のみを採用した場合と比較して行列演算をより高速化することができる。
　第３から第５の実施の形態の構成をそれぞれ単独で採用した場合、例えば、バッチサイズＢａｔｃｈ、推論結果Ｙの成分の数Ｎ、および入力データＸの成分の数Ｍの関係が、Ｂａｔｃｈ＞Ｂ＞Ｍであれば、第３の実施の形態に係る推論処理装置１Ｂにおいて最も処理が高速化できる。次いで、第４の実施の形態、第５の実施の形態の順に処理を高速化することができる。
　なお、本実施の形態においてＭ＝２の場合には、加算器１３３を１つ設ければよい。その場合においても、乗算処理を並列に実行するので、行列演算を高速化することができる。本実施の形態は特にＭが４以上の場合により有効である。
　［第６の実施の形態］
　次に、本発明の第６の実施の形態について説明する。なお、以下の説明では、上述した第１から第５の実施の形態と同じ構成については同一の符号を付し、その説明を省略する。
　第１から第５の実施の形態では、重みデータＷは予め記憶部１２に記憶されている場合について説明した。これに対して、第６の実施の形態に係る推論処理装置１Ｅは、通信ネットワークＮＷを介して重みデータＷを受信する無線通信部１５を備える。
　図１９に示すように、第６の実施の形態に係る推論処理装置１Ｅは、バッチ処理制御部１０、メモリ制御部１１、記憶部１２、推論演算部１３、および無線通信部１５を備える。
　無線通信部１５は、通信ネットワークＮＷを介して外部のクラウドサーバなどから、推論処理装置１Ｅで用いられるニューラルネットワークモデルの重みデータＷを受信し、記憶部１２に格納する。例えば、推論処理装置１Ｅで用いるニューラルネットワークモデルの重みデータＷを再度学習して更新した場合など、無線通信部１５は、更新された重みデータＷを無線通信によりダウンロードし、記憶部１２に記憶されている古い重みデータＷを書き換える。
　また、推論処理装置１Ｅにおいて、別のニューラルネットワークモデルを用いて推論処理を行うような場合に、無線通信部１５は、外部のクラウドサーバなどから受信した新しい学習済みのニューラルネットワークの重みデータＷを受信し、記憶部１２に記憶させる。
　このように、第６の実施の形態に係る推論処理装置１Ｅによれば、ニューラルネットワークモデルの重みデータＷが書き換え可能であり、推論処理装置１Ｅにおいて最適な重みデータＷを用いることができるので、入力データＸの変動などにより推論精度が低下することを防止できる。
　以上、本発明の推論処理装置および推論処理方法における実施の形態について説明したが、本発明は説明した実施の形態に限定されるものではなく、請求項に記載した発明の範囲において当業者が想定し得る各種の変形を行うことが可能である。
　例えば、本発明の推論処理装置における推論演算部を除く各機能部は、コンピュータとプログラムによっても実現でき、プログラムを記録媒体に記録することも、ネットワークを通して提供することも可能である。
　１…推論処理装置、２…センサ、１０…バッチ処理制御部、１１…メモリ制御部、１２…記憶部、１３…推論演算部、１２０…入力データ格納部、１２１…学習済みＮＮ格納部、１５…無線通信部、１３０…行列演算部、１３１…活性化関数演算部、１３２…乗算器、１３３…加算器、１０１…バス、１０２…プロセッサ、１０３…主記憶装置、１０４…通信インターフェース、１０５…補助記憶装置、１０６…入出力装置、１０７…表示装置。

Claims (8)

  1. 　入力データを記憶する第１記憶部と、
    　ニューラルネットワークの重みを記憶する第２記憶部と、
    　前記入力データに関する情報に基づいて、バッチサイズを設定するバッチ処理制御部と、
    　設定された前記バッチサイズに応じた前記入力データを前記第１記憶部から読み出すメモリ制御部と、
    　前記バッチサイズに応じた前記入力データおよび前記重みを入力として、前記ニューラルネットワークの演算をバッチ処理して、前記入力データの特徴を推論する推論演算部と
    　を備える推論処理装置。
  2. 　請求項１に記載の推論処理装置において、
    　前記バッチ処理制御部は、推論演算に用いられるハードウェアリソースに関する情報に基づいて、前記バッチサイズを設定することを特徴とする推論処理装置。
  3. 　請求項１または請求項２に記載の推論処理装置において、
    　前記推論演算部は、
    　前記入力データと前記重みとの行列演算を行う行列演算部と、
    　前記行列演算部による行列演算結果に対して活性化関数を適用する活性化関数演算部と
    　を備え、
    　前記行列演算部は、
    　前記入力データと前記重みとを乗算する乗算器と、
    　前記乗算器による乗算結果を加算する加算器と
    　を有する
    　ことを特徴とする推論処理装置。
  4. 　請求項３に記載の推論処理装置において、
    　前記行列演算部は、複数具備され、行列演算を並列に行うことを特徴とする推論処理装置。
  5. 　請求項３または請求項４に記載の推論処理装置において、
    　前記行列演算部は、前記乗算器および前記加算器をそれぞれ複数具備し、乗算および加算を並列に行うことを特徴とする推論処理装置。
  6. 　請求項１から５のいずれか１項に記載の推論処理装置において、
    　前記推論演算部に入力される前記入力データおよび前記重みのデータタイプを変換するデータ変換部をさらに備えることを特徴とする推論処理装置。
  7. 　請求項１から６のいずれか１項に記載の推論処理装置において、
    　前記推論演算部は、複数具備され、推論演算を並列に行うことを特徴とする推論処理装置。
  8. 　第１記憶部に記憶された入力データに関する情報に基づいて、バッチサイズを設定する第１ステップと、
    　設定された前記バッチサイズに応じた前記入力データを前記第１記憶部から読み出す第２ステップと、
    　前記バッチサイズに応じた前記入力データおよび第２記憶部に記憶されたニューラルネットワークの重みを入力として、前記ニューラルネットワークの演算をバッチ処理して、前記入力データの特徴を推論する第３ステップと
    　を備える推論処理方法。
PCT/JP2019/050832 2019-01-09 2019-12-25 推論処理装置および推論処理方法 Ceased WO2020145146A1 (ja)

Priority Applications (1)

Application Number Priority Date Filing Date Title
US17/293,736 US20210406655A1 (en) 2019-01-09 2019-12-25 Inference processing device and inference processing method

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2019001590A JP7379821B2 (ja) 2019-01-09 2019-01-09 推論処理装置および推論処理方法
JP2019-001590 2019-01-09

Publications (1)

Publication Number Publication Date
WO2020145146A1 true WO2020145146A1 (ja) 2020-07-16

Family

ID=71520421

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2019/050832 Ceased WO2020145146A1 (ja) 2019-01-09 2019-12-25 推論処理装置および推論処理方法

Country Status (3)

Country Link
US (1) US20210406655A1 (ja)
JP (1) JP7379821B2 (ja)
WO (1) WO2020145146A1 (ja)

Families Citing this family (16)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US11809908B2 (en) 2020-07-07 2023-11-07 SambaNova Systems, Inc. Runtime virtualization of reconfigurable data flow resources
US20220051086A1 (en) * 2020-08-17 2022-02-17 Alibaba Group Holding Limited Vector accelerator for artificial intelligence and machine learning
US11782729B2 (en) 2020-08-18 2023-10-10 SambaNova Systems, Inc. Runtime patching of configuration files
US11392740B2 (en) 2020-12-18 2022-07-19 SambaNova Systems, Inc. Dataflow function offload to reconfigurable processors
US11182221B1 (en) 2020-12-18 2021-11-23 SambaNova Systems, Inc. Inter-node buffer-based streaming for reconfigurable processor-as-a-service (RPaaS)
US11237880B1 (en) 2020-12-18 2022-02-01 SambaNova Systems, Inc. Dataflow all-reduce for reconfigurable processor systems
KR102883349B1 (ko) 2021-01-25 2025-11-07 삼성전자주식회사 추론 태스크들을 병렬적으로 처리하는 가속기 및 이의 동작 방법
US11782760B2 (en) 2021-02-25 2023-10-10 SambaNova Systems, Inc. Time-multiplexed use of reconfigurable hardware
US11200096B1 (en) 2021-03-26 2021-12-14 SambaNova Systems, Inc. Resource allocation for reconfigurable processors
US11544548B2 (en) * 2021-05-24 2023-01-03 Rebellions Inc. Processing element and neural processing device including same
KR102590993B1 (ko) * 2021-09-03 2023-10-19 한국전자기술연구원 적응형 배치 프로세싱 방법 및 시스템
CN114118389B (zh) * 2022-01-28 2022-05-10 深圳鲲云信息科技有限公司 神经网络数据处理方法、设备及存储介质
US12210468B2 (en) 2023-01-19 2025-01-28 SambaNova Systems, Inc. Data transfer between accessible memories of multiple processors incorporated in coarse-grained reconfigurable (CGR) architecture within heterogeneous processing system using one memory to memory transfer operation
US12380041B2 (en) 2023-01-19 2025-08-05 SambaNova Systems, Inc. Method and apparatus for data transfer between accessible memories of multiple processors in a heterogeneous processing system using two memory to memory transfer operations
US12229057B2 (en) 2023-01-19 2025-02-18 SambaNova Systems, Inc. Method and apparatus for selecting data access method in a heterogeneous processing system with multiple processors
CN118069720A (zh) * 2024-01-31 2024-05-24 浙江大学计算机创新技术研究院 基于postgresql的AI数据库的批量处理方法

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2017073000A1 (ja) * 2015-10-29 2017-05-04 株式会社Ｐｒｅｆｅｒｒｅｄ Ｎｅｔｗｏｒｋｓ 情報処理装置及び情報処理方法
WO2017185412A1 (zh) * 2016-04-29 2017-11-02 北京中科寒武纪科技有限公司 一种支持较少位数定点数的神经网络运算的装置和方法
JP2018173814A (ja) * 2017-03-31 2018-11-08 富士通株式会社 画像処理装置、画像処理方法、画像処理プログラム、及び教師データ生成方法

Family Cites Families (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US10019668B1 (en) 2017-05-19 2018-07-10 Google Llc Scheduling neural network processing
US11580369B2 (en) * 2017-10-23 2023-02-14 Nec Corporation Inference apparatus, convolution operation execution method, and program
JP6730740B2 (ja) * 2017-12-25 2020-07-29 株式会社アクセル 処理装置、処理方法、処理プログラム、及び暗号処理システム
US11755901B2 (en) * 2017-12-28 2023-09-12 Intel Corporation Dynamic quantization of neural networks
US11461631B2 (en) * 2018-03-22 2022-10-04 Amazon Technologies, Inc. Scheduling neural network computations based on memory capacity
US11087204B2 (en) * 2018-04-20 2021-08-10 International Business Machines Corporation Resistive processing unit with multiple weight readers
US11568235B2 (en) * 2018-11-19 2023-01-31 International Business Machines Corporation Data driven mixed precision learning for neural networks

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2017073000A1 (ja) * 2015-10-29 2017-05-04 株式会社Ｐｒｅｆｅｒｒｅｄ Ｎｅｔｗｏｒｋｓ 情報処理装置及び情報処理方法
WO2017185412A1 (zh) * 2016-04-29 2017-11-02 北京中科寒武纪科技有限公司 一种支持较少位数定点数的神经网络运算的装置和方法
JP2018173814A (ja) * 2017-03-31 2018-11-08 富士通株式会社 画像処理装置、画像処理方法、画像処理プログラム、及び教師データ生成方法

Non-Patent Citations (5)

* Cited by examiner, † Cited by third party
Title
IWAMURO, SHINYA; AONO, MASAKI: "Time Series Classification based on Image Encoding Considering Anisotropy", IEICE TECHNICAL REPORT, vol. 117, no. 210 (IBISML2017-28), 8 September 2017 (2017-09-08), pages 137 - 142, XP009522336, ISSN: 0913-5685 *
SANSHIN KIBUKI; IGARASHI OHHAMA; HIROKI; KIKUCHI RYO: "Designs and Implementations of Efficient and Accurate Secret Logistic Regression", PROCEEDINGS OF COMPUTER SECURITY SYMPOSIUM 2018, vol. 2018, no. 2, 15 October 2018 (2018-10-15), pages 1229 - 1236, XP009522747, ISSN: 1882-0840 *
SHIMJI TAKENAKA, SHIBATA SYUNSUKE ,TAGUCHI YUTA, TAKEDA HIROAKI, TERADA TORU, GOUDA YOUICH: "Highly Efficient Infrastructure for R&D by Utilizing Distributed Deep Learning on a Supercomputer", PANASONIC TECHNICAL JOURNAL, vol. 64, no. 1, 15 May 2018 (2018-05-15), pages 39 - 44, XP055723408 *
YURI NISHIKAWA, HITOSHI SATO, JUN OZAWA: "Performance Evaluation of Object Detection Algorithm YOLO using Distributed Deep Learning", vol. 2018-HPC-166, no. 12, 20 September 2018 (2018-09-20), JP, pages 1 - 6, XP009522367, ISSN: 2188-8841, Retrieved from the Internet <URL:http://id.nii.ac.jp/1001/00191331/> [retrieved on 20200221] *
YUYA WATANABE: "The judgment of hate speech videos by deep learning", PROCEEDINGS OF DEIM FORUM 2017, 31 March 2017 (2017-03-31), pages 1 - 7, XP055723398 *

Also Published As

Publication number Publication date
JP7379821B2 (ja) 2023-11-15
JP2020112901A (ja) 2020-07-27
US20210406655A1 (en) 2021-12-30

Similar Documents

Publication Publication Date Title
WO2020145146A1 (ja) 推論処理装置および推論処理方法
US12165045B2 (en) Hardware implementation of a deep neural network with variable output data format
KR102516092B1 (ko) 신경망 프로세서의 벡터 컴퓨테이션 유닛
US12182687B2 (en) Data representation for dynamic precision in neural network cores
CN111931925B (zh) 基于fpga的二值化神经网络的加速系统
TWI796286B (zh) 一種機器學習系統的訓練方法和訓練系統
CN112119407B (zh) 由补偿指令使能的低精度深度神经网络
US20240220572A1 (en) Pipeline-parallel-dataflow artificial intelligence system for accelerating self-attention computations
CN102087740A (zh) 用于通用计算的纹理单元
JP7215572B2 (ja) 推論処理装置および推論処理方法
CN111798263A (zh) 一种交易趋势的预测方法和装置
TW202311984A (zh) 用於具有不同的精度之按位元乘法之混合信號電路
CN114611685A (zh) 神经网络模型中的特征处理方法、介质、设备和程序产品
US20250245286A1 (en) In-memory matrix multiplication with binary complement inputs
JP7226541B2 (ja) 推論処理装置および推論処理方法
CN114491167B (zh) 神经网络模型的运行方法、可读介质和电子设备
US20250355625A1 (en) Efficient fixed-point digital logic hardware for high-precision computation
CN111340182A (zh) 一种输入特征逼近的低复杂度cnn训练方法与装置
CN119380744B (zh) 一种音频数据处理方法、系统、设备及介质
CN114676827A (zh) 模型加速方法、装置、集成电路和存储介质
KR102482728B1 (ko) 비트 시리얼 연산 방법 및 컴퓨터 기록 매체
TWI805257B (zh) 根據強化學習的預測來優化資源配置的方法
US20240361797A1 (en) Special-Purpose Compute Hardware for Efficient Implementation of Programmable Look-Up-Tables
US20250068895A1 (en) Quantization method and apparatus for artificial neural network
US20260079704A1 (en) Accelerating a fully homomorphic encryption (fhe) operation with an on-chip systolic array

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 19908293

Country of ref document: EP

Kind code of ref document: A1

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 19908293

Country of ref document: EP

Kind code of ref document: A1
