WO2013088925A1 - 圧電配向セラミックスおよびその製造方法 - Google Patents

圧電配向セラミックスおよびその製造方法 Download PDF

Info

Publication number
WO2013088925A1
WO2013088925A1 PCT/JP2012/080146 JP2012080146W WO2013088925A1 WO 2013088925 A1 WO2013088925 A1 WO 2013088925A1 JP 2012080146 W JP2012080146 W JP 2012080146W WO 2013088925 A1 WO2013088925 A1 WO 2013088925A1
Authority
WO
WIPO (PCT)
Prior art keywords
piezoelectric
piezoelectric oriented
oriented ceramic
firing
ceramic
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2012/080146
Other languages
English (en)
French (fr)
Inventor
恭也 三輪
慎一郎 川田
木村　雅彦
鈴木　達
打越　哲郎
目　義雄
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Murata Manufacturing Co Ltd
National Institute for Materials Science
Original Assignee
Murata Manufacturing Co Ltd
National Institute for Materials Science
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Murata Manufacturing Co Ltd, National Institute for Materials Science filed Critical Murata Manufacturing Co Ltd
Priority to JP2013549182A priority Critical patent/JP5799336B2/ja
Priority to EP12858405.9A priority patent/EP2792657B1/en
Priority to CN201280056588.1A priority patent/CN103958438B/zh
Priority to KR1020147015701A priority patent/KR101608447B1/ko
Publication of WO2013088925A1 publication Critical patent/WO2013088925A1/ja
Priority to US14/291,515 priority patent/US9647198B2/en
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10N—ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10N30/00—Piezoelectric or electrostrictive devices
    • H10N30/80—Constructional details
    • H10N30/85—Piezoelectric or electrostrictive active materials
    • H10N30/853—Ceramic compositions
    • H10N30/8548—Lead-based oxides
    • H10N30/8554—Lead-zirconium titanate [PZT] based
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01G—COMPOUNDS CONTAINING METALS NOT COVERED BY SUBCLASSES C01D OR C01F
    • C01G23/00—Compounds of titanium
    • C01G23/003—Titanates
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B35/00—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products
    • C04B35/01—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products based on oxide ceramics
    • C04B35/48—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products based on oxide ceramics based on zirconium or hafnium oxides, zirconates, zircon or hafnates
    • C04B35/49—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products based on oxide ceramics based on zirconium or hafnium oxides, zirconates, zircon or hafnates containing also titanium oxides or titanates
    • C04B35/491—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products based on oxide ceramics based on zirconium or hafnium oxides, zirconates, zircon or hafnates containing also titanium oxides or titanates based on lead zirconates and lead titanates, e.g. PZT
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B35/00—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products
    • C04B35/01—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products based on oxide ceramics
    • C04B35/48—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products based on oxide ceramics based on zirconium or hafnium oxides, zirconates, zircon or hafnates
    • C04B35/49—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products based on oxide ceramics based on zirconium or hafnium oxides, zirconates, zircon or hafnates containing also titanium oxides or titanates
    • C04B35/491—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products based on oxide ceramics based on zirconium or hafnium oxides, zirconates, zircon or hafnates containing also titanium oxides or titanates based on lead zirconates and lead titanates, e.g. PZT
    • C04B35/493—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products based on oxide ceramics based on zirconium or hafnium oxides, zirconates, zircon or hafnates containing also titanium oxides or titanates based on lead zirconates and lead titanates, e.g. PZT containing also other lead compounds
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B35/00—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products
    • C04B35/622—Forming processes; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products
    • C04B35/626—Preparing or treating the powders individually or as batches ; preparing or treating macroscopic reinforcing agents for ceramic products, e.g. fibres; mechanical aspects section B
    • C04B35/62605—Treating the starting powders individually or as mixtures
    • C04B35/6261—Milling
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B35/00—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products
    • C04B35/622—Forming processes; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products
    • C04B35/626—Preparing or treating the powders individually or as batches ; preparing or treating macroscopic reinforcing agents for ceramic products, e.g. fibres; mechanical aspects section B
    • C04B35/62605—Treating the starting powders individually or as mixtures
    • C04B35/62645—Thermal treatment of powders or mixtures thereof other than sintering
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B35/00—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products
    • C04B35/622—Forming processes; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products
    • C04B35/653—Processes involving a melting step
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10N—ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10N30/00—Piezoelectric or electrostrictive devices
    • H10N30/01—Manufacture or treatment
    • H10N30/09—Forming piezoelectric or electrostrictive materials
    • H10N30/093—Forming inorganic materials
    • H10N30/097—Forming inorganic materials by sintering
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
    • C01P2002/00—Crystal-structural characteristics
    • C01P2002/30—Three-dimensional structures
    • C01P2002/34—Three-dimensional structures perovskite-type (ABO3)
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
    • C01P2002/00—Crystal-structural characteristics
    • C01P2002/70—Crystal-structural characteristics defined by measured X-ray, neutron or electron diffraction data
    • C01P2002/72—Crystal-structural characteristics defined by measured X-ray, neutron or electron diffraction data by d-values or two theta-values, e.g. as X-ray diagram
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
    • C01P2004/00—Particle morphology
    • C01P2004/01—Particle morphology depicted by an image
    • C01P2004/03—Particle morphology depicted by an image obtained by SEM
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
    • C01P2004/00—Particle morphology
    • C01P2004/30—Particle morphology extending in three dimensions
    • C01P2004/32—Spheres
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
    • C01P2006/00—Physical properties of inorganic compounds
    • C01P2006/10—Solid density
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/02—Composition of constituents of the starting material or of secondary phases of the final product
    • C04B2235/30—Constituents and secondary phases not being of a fibrous nature
    • C04B2235/32—Metal oxides, mixed metal oxides, or oxide-forming salts thereof, e.g. carbonates, nitrates, (oxy)hydroxides, chlorides
    • C04B2235/3201—Alkali metal oxides or oxide-forming salts thereof
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/02—Composition of constituents of the starting material or of secondary phases of the final product
    • C04B2235/30—Constituents and secondary phases not being of a fibrous nature
    • C04B2235/32—Metal oxides, mixed metal oxides, or oxide-forming salts thereof, e.g. carbonates, nitrates, (oxy)hydroxides, chlorides
    • C04B2235/3231—Refractory metal oxides, their mixed metal oxides, or oxide-forming salts thereof
    • C04B2235/3251—Niobium oxides, niobates, tantalum oxides, tantalates, or oxide-forming salts thereof
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/02—Composition of constituents of the starting material or of secondary phases of the final product
    • C04B2235/30—Constituents and secondary phases not being of a fibrous nature
    • C04B2235/32—Metal oxides, mixed metal oxides, or oxide-forming salts thereof, e.g. carbonates, nitrates, (oxy)hydroxides, chlorides
    • C04B2235/3231—Refractory metal oxides, their mixed metal oxides, or oxide-forming salts thereof
    • C04B2235/3251—Niobium oxides, niobates, tantalum oxides, tantalates, or oxide-forming salts thereof
    • C04B2235/3255—Niobates or tantalates, e.g. silver niobate
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/02—Composition of constituents of the starting material or of secondary phases of the final product
    • C04B2235/30—Constituents and secondary phases not being of a fibrous nature
    • C04B2235/32—Metal oxides, mixed metal oxides, or oxide-forming salts thereof, e.g. carbonates, nitrates, (oxy)hydroxides, chlorides
    • C04B2235/327—Iron group oxides, their mixed metal oxides, or oxide-forming salts thereof
    • C04B2235/3279—Nickel oxides, nickalates, or oxide-forming salts thereof
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/02—Composition of constituents of the starting material or of secondary phases of the final product
    • C04B2235/30—Constituents and secondary phases not being of a fibrous nature
    • C04B2235/44—Metal salt constituents or additives chosen for the nature of the anions, e.g. hydrides or acetylacetonate
    • C04B2235/444—Halide containing anions, e.g. bromide, iodate, chlorite
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/02—Composition of constituents of the starting material or of secondary phases of the final product
    • C04B2235/50—Constituents or additives of the starting mixture chosen for their shape or used because of their shape or their physical appearance
    • C04B2235/52—Constituents or additives characterised by their shapes
    • C04B2235/5204—Monocrystalline powders
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/02—Composition of constituents of the starting material or of secondary phases of the final product
    • C04B2235/50—Constituents or additives of the starting mixture chosen for their shape or used because of their shape or their physical appearance
    • C04B2235/52—Constituents or additives characterised by their shapes
    • C04B2235/528—Spheres
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/70—Aspects relating to sintered or melt-casted ceramic products
    • C04B2235/74—Physical characteristics
    • C04B2235/76—Crystal structural characteristics, e.g. symmetry
    • C04B2235/768—Perovskite structure ABO3
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/70—Aspects relating to sintered or melt-casted ceramic products
    • C04B2235/74—Physical characteristics
    • C04B2235/77—Density
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/70—Aspects relating to sintered or melt-casted ceramic products
    • C04B2235/74—Physical characteristics
    • C04B2235/78—Grain sizes and shapes, product microstructures, e.g. acicular grains, equiaxed grains, platelet-structures
    • C04B2235/787—Oriented grains

Definitions

  • the present invention relates to a piezoelectric material, particularly a crystallographically oriented piezoelectric ceramic and a method for manufacturing the same.
  • piezoelectric oriented ceramics having a perovskite structure have been used as dielectric materials and piezoelectric materials.
  • the electrical characteristics of the piezoelectric oriented ceramics are improved by orienting the crystals.
  • Patent Document 1 As a method for producing a piezoelectric oriented ceramic having a perovskite structure, for example, a technique described in Patent Document 1 has been proposed.
  • the technique described in Patent Document 1 is to produce a ceramic compact by molding a slurry containing a perovskite structure compound composed of a single crystal, for example, containing PbTiO 3 as a main component in a magnetic field. By firing the compact, a piezoelectric oriented ceramic with high crystal orientation is obtained.
  • a main object of the present invention is to provide a piezoelectric oriented ceramic having high crystal orientation and a method for producing the same, which is mainly composed of a Pb (Ti, Zr) O 3 compound as a compound having a perovskite structure. is there.
  • the piezoelectric oriented ceramic according to the present invention is a piezoelectric oriented ceramic mainly composed of a Pb (Ti, Zr) O 3 -based compound having a perovskite structure, and the piezoelectric oriented ceramic is an X-ray in a predetermined cross section of the piezoelectric oriented ceramic.
  • a piezoelectric oriented ceramic characterized in that the degree of orientation calculated by the Lottgering method based on the diffraction pattern is 0.64 or more and the sintered density is 85% or more of the theoretical density.
  • the particles constituting the piezoelectric oriented ceramic are preferably spherical.
  • the method for producing a piezoelectric oriented ceramic according to the present invention is a method for producing a piezoelectric oriented ceramic having an orientation degree calculated by the Lottgering method of 0.64 or more based on an X-ray diffraction pattern in a predetermined cross section of the piezoelectric oriented ceramic.
  • the method for producing a piezoelectric oriented ceramic includes a step of preparing a single crystal powder containing a Pb (Ti, Zr) O 3 -based compound having a perovskite structure and a step of producing a slurry containing the single crystal powder as a dispersed phase. And a step of obtaining a molded body by molding the slurry in a magnetic field and a step of firing the molded body.
  • the step of firing the molded body is performed under the condition that the firing temperature is maintained for 3 hours.
  • the temperature is 100 ° C. or more lower than the lowest firing temperature. And firing holding more while a method of manufacturing the piezoelectric oriented ceramic.
  • the piezoelectric oriented ceramic according to the present invention it is possible to obtain a piezoelectric oriented ceramic having a high crystal orientation and a high sintered density, the main component of which is a Pb (Ti, Zr) O 3 -based compound.
  • the reason why the crystal orientation is not lost even in a piezoelectric oriented ceramic containing a Pb (Ti, Zr) O 3 -based compound can be presumed as follows. That is, in the step of firing the molded body containing the Pb (Ti, Zr) O 3 -based compound, the mutual temperature of Ti and Zr is so rapid that the crystal orientation is lost by suppressing the firing temperature and lengthening the firing time. It is considered that the mass transfer sufficient for sintering can be brought about while suppressing the disturbance of the crystal state due to the diffusion of.
  • the piezoelectric oriented ceramic according to the present invention is a piezoelectric oriented ceramic mainly composed of a Pb (Ti, Zr) O 3 -based compound having a perovskite structure. Moreover, it is preferable that the particle
  • the degree of orientation of the first axis calculated by the Lottgering method based on the X-ray diffraction (XRD) pattern in a predetermined cross section of the piezoelectric oriented ceramic according to the present invention is 0.64 or more, and the crystal It is a highly oriented piezoelectric ceramic.
  • the logger method will be described later in detail.
  • the piezoelectric oriented ceramic according to the present invention has a sintered density of 85% or more of the theoretical density of the piezoelectric oriented ceramic.
  • the theoretical density is obtained, for example, from the unit cell size and atomic weight obtained by analyzing the measurement result of the X-ray diffraction method.
  • the theoretical density ⁇ theo is expressed by the following mathematical formula (1).
  • W unit represents the weight per unit cell
  • V unit represents the volume per unit cell.
  • the piezoelectric oriented ceramic according to the present invention is a piezoelectric oriented ceramic mainly composed of a Pb (Ti, Zr) O 3 -based compound having a high uniaxial crystal orientation among the three axes of the crystal axes of the ceramic particles.
  • a powder containing a Pb (Ti, Zr) O 3 -based compound having a perovskite structure is prepared.
  • raw materials such as PbO, TiO 2 and ZrO 2 are wet-mixed and then calcined and dried to obtain Pb (Ti, Zr) O 3.
  • a calcined product of the system compound is prepared. And this calcined product is dry-pulverized to produce a calcined powder. Subsequently, the calcined powder is heat-treated in the flux.
  • the perovskite structure compound grows and a single crystal powder containing a Pb (Ti, Zr) O 3 -based compound is prepared.
  • the single crystal particles are spherical.
  • at least one of KCl and NaCl is advantageously used as the flux.
  • a slurry containing the single crystal powder prepared by the above method is prepared as a dispersed phase.
  • a molded object is obtained by shape
  • the molded body produced by the above method is fired to obtain piezoelectric oriented ceramics.
  • the temperature is at least 100 ° C. lower than the lowest firing temperature. Bake for more than 24 hours.
  • the firing temperature at which a sintered density of 85% of the theoretical density is obtained is 1100 to 1150 ° C. Therefore, a desired piezoelectric oriented ceramic can be produced by firing the compact by holding it at 1000 ° C., which is 100 ° C. lower than its firing temperature, for 24 hours or more.
  • the temperature for holding for 24 hours or more is preferably 950 ° C. or more and 1000 ° C. or less.
  • a piezoelectric oriented ceramic containing a Pb (Ti, Zr) O 3 -based compound as a compound having a perovskite structure, and an X-ray in a predetermined cross section of the piezoelectric oriented ceramic Based on the diffraction (XRD) pattern, a sintered body of piezoelectric oriented ceramics having a first-axis orientation degree of 0.64 or more calculated by a Lottgering method can be obtained.
  • Sample preparation (Sample 1) Sample 1 was produced by the production method described below. PbO, TiO 2 and ZrO 2 are weighed so that the molar ratio of Pb, Ti and Zr is 1: 0.7: 0.3, wet mixed in a ball mill for 15 hours, and then calcined and dried at 900 ° C. And Pb (Ti 0.7 Zr 0.3 ) O 3 calcined product was obtained.
  • the obtained calcined product was dry-pulverized and mixed with KCl so as to have a weight ratio of 1: 1.
  • This was heat-treated at 1000 ° C. for 12 hours in an alumina crucible, cooled to room temperature, dissolved and removed with KCl with water, dried, and crystal-grown Pb (Ti 0.7 Zr) formed into particles composed of a single crystal. 0.3 ) O 3 particles were obtained.
  • FIG. 1 the SEM image of the resulting Pb (Ti 0.7 Zr 0.3) O 3 crystal grains.
  • the crystal particles of Pb (Ti 0.7 Zr 0.3 ) O 3 are spherical.
  • the obtained slurry was cast and molded in a 12 T magnetic field to obtain a molded body in which crystals were oriented.
  • the obtained molded body was fired by changing the firing temperature between 1000 ° C. and 1200 ° C. every 50 ° C. under the condition of holding time of firing temperature of 3 hours, and a total of 5 sintered bodies at each firing temperature were obtained. .
  • each sintered compact obtained with respect to each said baking temperature was measured using the Archimedes method.
  • the theoretical density was 8.05 g / cm 3 . That is, V unit which is the volume per unit cell is 6.52 ⁇ 10 ⁇ 23 cm 3 by analyzing the measurement result by X-ray diffraction method, and W unit which is the weight per unit cell is Since it was 5.25 ⁇ 10 ⁇ 22 g, the theoretical density was calculated from Equation (1) based on these.
  • the specific resistance ⁇ of each sintered body was calculated by applying a DC voltage of 100 V to each sintered body, precharging for 15 seconds, and measuring the current flowing through each sintered body.
  • the compact obtained by the above-described method was fired by holding at 1000 ° C. for 24 hours to obtain a sintered body (Sample 1).
  • Sample 2 was produced by the production method described below. PbO, TiO 2 and ZrO 2 are weighed so that the molar ratio of Pb, Ti and Zr is 1: 0.7: 0.3, wet mixed in a ball mill for 15 hours, and then calcined and dried at 900 ° C. And Pb (Ti 0.7 Zr 0.3 ) O 3 calcined product was obtained.
  • the obtained calcined product was dry-pulverized and mixed with KCl so as to have a weight ratio of 1: 1. This was heat treated at 1000 ° C. for 12 hours in an alumina crucible, cooled to room temperature, dissolved and removed with KCl with water, dried, and Pb (Ti 0.7 Zr 0.3 ) O 3 crystal-grown into single crystal particles. Particles were obtained.
  • Example 2 the obtained slurry was cast and molded in a 12 T magnetic field to obtain a molded body in which crystals were oriented. This molded body was held at 1150 ° C. for 3 hours and fired to obtain a sintered body (Sample 2).
  • Sample 3 was produced by the production method described below. PbO, TiO 2 and ZrO 2 are weighed so that the molar ratio of Pb, Ti and Zr is 1: 0.7: 0.3, wet mixed in a ball mill for 15 hours, and then calcined and dried at 900 ° C. And Pb (Ti 0.7 Zr 0.3 ) O 3 calcined product was obtained.
  • the obtained calcined product was dry-pulverized and mixed with KCl so as to have a weight ratio of 1: 1. This was heat treated at 1000 ° C. for 12 hours in an alumina crucible, cooled to room temperature, dissolved and removed with KCl with water, dried, and Pb (Ti 0.7 Zr 0.3 ) O 3 crystal-grown into single crystal particles. Particles were obtained.
  • Example 3 the obtained slurry was cast and molded in a 12 T magnetic field to obtain a molded body in which crystals were oriented.
  • the molded body was sintered at 1000 ° C. for 3 hours to obtain a sintered body (Sample 3).
  • the degree of orientation in a predetermined cross section of the sintered body related to each sample obtained by the above-described production method was calculated from the following mathematical formula (2) by the Lottgering method.
  • a sintered body of Pb (Ti 0.7 Zr 0.3 ) O 3 obtained by firing a molded body molded without applying a magnetic field was used as a reference sample.
  • ⁇ I (HKL) is the sum of X-ray peak intensities of specific crystal planes (HKL) in the sintered body to be evaluated
  • ⁇ I (hkl) is the total crystal plane (hkl) of the sintered body to be evaluated. Is the sum of the X-ray peak intensities.
  • ⁇ I 0 (HKL) is the sum of X-ray peak intensities of a specific crystal plane (HKL) in the reference sample
  • ⁇ I 0 (hkl) is the sum of X-ray peak intensities of all crystal planes (hkl) of the reference sample. It is.
  • the sintered density of the sintered bodies of Sample 1 to Sample 3 was measured by the method described above.
  • Table 1 shows the results of the degree of orientation, the sintered density, and the specific resistance ⁇ of the obtained sintered bodies of Sample 1 to Sample 3 together with the firing conditions of each sample.
  • 4 shows an XRD chart in a predetermined cross section of the sintered body of the piezoelectric oriented ceramics, (a) is an XRD chart of the sample 1, and (b) is an XRD chart of the sample 2 (c ) Is an XRD chart of Sample 3.
  • the specific resistance ⁇ of each sample was calculated by applying a DC voltage of 100 V to each sample, precharging for 15 seconds, and measuring the current flowing through the sample.
  • Sample 1 has a high degree of orientation, and the sintered density is higher than the theoretical density.
  • Sample 2 has a high sintered density as compared with Sample 1, but the degree of orientation of the obtained sintered body is low.
  • Sample 3 has a high degree of orientation but a low sintered density relative to the theoretical density.
  • sample 3 desirably has a specific resistance ⁇ of 1.0 ⁇ 10 8 ⁇ m or more in order to perform polarization treatment, but it is understood that the condition is not satisfied.
  • the molded body containing the Pb (Ti, Zr) O 3 -based compound in the step of firing the molded body containing the Pb (Ti, Zr) O 3 -based compound, the molded body was fired under a condition that the firing temperature is maintained for 3 hours.
  • Pb (Ti, Zr) O is retained by firing at a temperature lower than the lowest firing temperature by 100 ° C. or more for 24 hours or more.
  • Piezoelectric oriented ceramics containing a three- based compound and having high crystal orientation can be obtained.
  • the piezoelectric oriented ceramic is mainly composed of a PZT-based compound which is a Pb (Ti, Zr) O 3 -based compound.
  • the present invention is not limited to this, and the piezoelectric according to the present invention.
  • the method for producing oriented ceramics produces piezoelectric oriented ceramics containing Pb ⁇ (Ni, Nb), Ti, Zr ⁇ O 3 -based compounds containing Pb (Ni, Nb) O 3 as a third component in this PZT-based compound. It may also be applied when doing so.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Ceramic Engineering (AREA)
  • Manufacturing & Machinery (AREA)
  • Organic Chemistry (AREA)
  • Materials Engineering (AREA)
  • Structural Engineering (AREA)
  • Inorganic Chemistry (AREA)
  • Composite Materials (AREA)
  • Environmental & Geological Engineering (AREA)
  • General Life Sciences & Earth Sciences (AREA)
  • Geology (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Physics & Mathematics (AREA)
  • Thermal Sciences (AREA)
  • Compositions Of Oxide Ceramics (AREA)

Abstract

　ペロブスカイト構造を有する化合物として、Ｐｂ（Ｔｉ，Ｚｒ）Ｏ3系化合物を含む圧電配向セラミックスおよびその製造方法を提供する。　本発明にかかる圧電配向セラミックスは、ペロブスカイト構造を有するＰｂ（Ｔｉ，Ｚｒ）Ｏ3系化合物を含む圧電配向セラミックスである。この圧電配向セラミックスは、圧電配向セラミックスの所定の断面におけるＸ線回折パターンに基づいて、Ｌｏｔｇｅｒｉｎｇ法により算出した配向度が０．６４以上と高配向であり、かつ、焼結密度が理論密度の８５％以上である、圧電配向セラミックスである。

Description

圧電配向セラミックスおよびその製造方法
　この発明は、圧電材料、特に結晶配向した圧電配向セラミックスおよびその製造方法に関する。
　従来、誘電体材料や圧電体材料として、ペロブスカイト構造を有する圧電配向セラミックスが使用されている。これらのペロブスカイト構造を有する圧電配向セラミックスにおいては、その結晶を配向させることによって、圧電配向セラミックスの電気特性が向上することが知られている。
　ペロブスカイト構造を有する圧電配向セラミックスを作製する方法として、例えば、特許文献１に記載の技術が提案されている。特許文献１に記載された技術は、単一の結晶からなる、例えば、ＰｂＴｉＯ3を主成分とするペロブスカイト構造化合物を含むスラリーを磁場中で成形することによってセラミック成形体を作製し、その作製した成形体を焼成することによって、結晶配向性の高い圧電配向セラミックスを得るものである。
特開２０１０－０９００２１号公報
　しかしながら、特許文献１に記載の製造方法をチタン酸ジルコン酸鉛（以下、Ｐｂ（Ｔｉ，Ｚｒ）Ｏ3系化合物という）を含む圧電配向セラミックスの作製に適用した場合、焼結過程において、結晶配向性が失われてしまうため、Ｐｂ（Ｔｉ，Ｚｒ）Ｏ3系化合物を含む圧電配向セラミックスを得ることができなかった。この理由として、Ｐｂ（Ｔｉ，Ｚｒ）Ｏ3系の化合物は、ＡＢＯ3型結晶のＢサイトを占める元素が２種類存在するため、焼結過程において、ＴｉとＺｒの相互の拡散により、結晶状態が大きく撹乱された結果、結晶配向性が失われたものと考えられる。
　それゆえに、この発明の主たる目的は、ペロブスカイト構造を有する化合物として、Ｐｂ（Ｔｉ，Ｚｒ）Ｏ3系化合物を主成分とした、結晶配向性の高い圧電配向セラミックスおよびその製造方法を提供することである。
　この発明にかかる圧電配向セラミックスは、ペロブスカイト構造を有するＰｂ（Ｔｉ，Ｚｒ）Ｏ3系化合物を主成分とする圧電配向セラミックスであって、圧電配向セラミックスは、圧電配向セラミックスの所定の断面におけるＸ線回折パターンに基づいて、Ｌｏｔｇｅｒｉｎｇ法により算出した配向度が０．６４以上であり、かつ、焼結密度が理論密度の８５％以上であることを特徴とする、圧電配向セラミックスである。
　また、この発明にかかる圧電配向セラミックスでは、圧電配向セラミックスを構成する粒子が球状であることが好ましい。
　この発明にかかる圧電配向セラミックスの製造方法は、圧電配向セラミックスの所定の断面におけるＸ線回折パターンに基づいて、Ｌｏｔｇｅｒｉｎｇ法により算出した配向度が０．６４以上である圧電配向セラミックスの製造方法であって、圧電配向セラミックスの製造方法は、ペロブスカイト構造を有するＰｂ（Ｔｉ，Ｚｒ）Ｏ3系化合物を含む単結晶粉末を用意する工程と、分散相として、単結晶粉末を含む、スラリーを作製する工程と、スラリーを磁場中で成形することによって、成形体を得る工程と、成形体を焼成する工程と、を含み、成形体を焼成する工程は、焼成温度の保持時間が３時間の条件で焼成した場合に、焼結密度が理論密度の８５％以上となる焼成温度のうち、最も低い焼成温度よりも１００℃以上低い温度で２４時間以上保持して焼成することを特徴とする、圧電配向セラミックスの製造方法である。
　この発明にかかる圧電配向セラミックスによれば、Ｐｂ（Ｔｉ，Ｚｒ）Ｏ3系の化合物を主成分とした、結晶配向性が高く、かつ、焼結密度が高い圧電配向セラミックスを得ることができる。
　Ｐｂ（Ｔｉ，Ｚｒ）Ｏ3系化合物を含む圧電配向セラミックスであっても結晶配向性を失わない理由について、次のように推測することができる。すなわち、Ｐｂ（Ｔｉ，Ｚｒ）Ｏ3系化合物を含む成形体を焼成する工程において、焼成温度を抑え、焼成時間を長くすることにより、結晶配向性が失われる程の急激なＴｉおよびＺｒの相互の拡散による結晶状態の撹乱を抑えつつ、焼結に十分な物質移動をもたらすことができると考えられる。
　この発明の上述の目的，その他の目的，特徴および利点は、図面を参照して行う以下の発明を実施するための形態の説明から一層明らかとなろう。
実験例において作製した試料１に係るＰｂ（Ｔｉ0.7Ｚｒ0.3）Ｏ3粒子のＳＥＭ像である。 圧電配向セラミックスの焼成工程において、焼成温度を変化させて３時間保持した条件で焼成した圧電配向セラミックスの焼結体の各焼成温度に対応する焼結密度を示す図である。 各焼成温度に対して得られた圧電配向セラミックスの焼結体の比抵抗ρを示す図である。 圧電配向セラミックスの焼結体の所定の断面におけるＸＲＤチャートであり、（ａ）は、試料１のＸＲＤチャートであり、（ｂ）は、試料２のＸＲＤチャートであり、（ｃ）は、試料３のＸＲＤチャートである。
　本発明にかかる圧電配向セラミックスおよびその製造方法の一実施の形態について説明する。
　（圧電配向セラミックス）
　本発明に係る圧電配向セラミックスは、ペロブスカイト構造を有するＰｂ（Ｔｉ，Ｚｒ）Ｏ3系化合物を主成分とする圧電配向セラミックスである。また、この圧電配向セラミックスを構成する粒子は、球状であることが好ましい。圧電配向セラミックスを構成する粒子を球状の場合、クラックの発生や進展を生じさせにくくすることができるからである。
　また、本発明に係る圧電配向セラミックスの所定の断面におけるＸ線回折（ＸＲＤ）パターンに基づいて、Ｌｏｔｇｅｒｉｎｇ（ロットゲーリング）法により算出した第１軸の配向度が０．６４以上であり、かつ結晶配向性の高い圧電配向セラミックスである。なお、Ｌｏｔｇｅｒｉｎｇ法については、後に詳細に説明する。
　また、本発明に係る圧電配向セラミックスの焼結密度が、その圧電配向セラミックスにおける理論密度の８５％以上である圧電配向セラミックスである。理論密度は、例えば、Ｘ線回析法の測定結果を解析して求めた単位格子の大きさ、および原子量から求められる。なお、この理論密度ρtheoは、以下の数式（１）により表される。
[数１]
　　　ρtheo＝Ｗunit／Ｖunit　　　　　　　　　　　　　　　（１）

ここで、Ｗunitは、単位格子あたりの重量を示し、Ｖunitは、単位格子あたりの体積を示す。
　したがって、本発明に係る圧電配向セラミックスは、セラミック粒子の結晶軸の３軸うち、１軸の結晶配向性の高いＰｂ（Ｔｉ，Ｚｒ）Ｏ3系化合物を主成分とする圧電配向セラミックスである。
　（圧電配向セラミックスの製造方法）
　次に、本発明に係る圧電配向セラミックスの製造方法の実施の形態について説明する。
　本発明にかかる圧電配向セラミックスを製造するため、ペロブスカイト構造を有しているＰｂ（Ｔｉ，Ｚｒ）Ｏ3系化合物を含む粉末を用意する。Ｐｂ（Ｔｉ，Ｚｒ）Ｏ3系化合物を含む粉末を用意するため、例えば、ＰｂＯ、ＴｉＯ2およびＺｒＯ2などの素原料を湿式混合した後、仮焼乾燥してＰｂ（Ｔｉ，Ｚｒ）Ｏ3系化合物の仮焼物を作製する。そして、この仮焼物を乾式粉砕して仮焼粉末を作製する。続いて、この仮焼粉末をフラックス中で熱処理する。これによって、ペロブスカイト構造化合物が結晶成長し、Ｐｂ（Ｔｉ，Ｚｒ）Ｏ3系化合物を含む単結晶粉末が用意される。なお、この単結晶粒子は、球状である。また、フラックスとして、ＫＣｌおよびＮａＣｌの少なくとも一方が有利に用いられる。
　続いて、分散相として、上記の方法により用意された単結晶粉末を含むスラリーを作製する。そして、作製されたスラリーを使用して磁場中で成形することによって成形体を得る。このようにスラリーを磁場中で成形することによって、成形体に含まれる結晶の結晶軸が、付与された磁場に従って、所定の方向に配向される。
　次に、上記の方法により製造された成形体を焼成して、圧電配向セラミックスを得る。まず、成形体を焼成温度の保持時間が３時間の条件で焼成した場合に、焼結密度が理論密度の８５％以上となる焼成温度のうち、最も低い焼成温度よりも１００℃以上低い温度で２４時間以上保持して焼成する。
　すなわち、成形体を焼成温度の保持時間が３時間の条件で焼成した場合、理論密度の８５％の焼結密度が得られる焼成温度は、１１００～１１５０℃である。従って、成形体を、その焼成温度よりも１００℃以上低い１０００℃で２４時間以上保持して焼成することにより、所望の圧電配向セラミックスを作製することができる。なお、このように、２４時間以上保持するときの温度は、９５０℃以上１０００℃以下が好ましい。
　本発明にかかる圧電配向セラミックスの製造方法によれば、ペロブスカイト構造を有する化合物として、Ｐｂ（Ｔｉ，Ｚｒ）Ｏ3系化合物を含む圧電配向セラミックスであって、圧電配向セラミックスの所定の断面におけるＸ線回折（ＸＲＤ）パターンに基づいて、Ｌｏｔｇｅｒｉｎｇ（ロットゲーリング）法により算出した第１軸の配向度が０．６４以上である圧電配向セラミックスの焼結体を得ることができる。
　次に、本発明に係る圧電配向セラミックスの製造方法およびその製造方法により作製された圧電配向セラミックスの効果を確認するために行った実験例について以下に説明する。
１．試料の作製
（試料１）
　試料１は、以下に記載の作製方法により作製された。
　ＰｂＯ，ＴｉＯ2，ＺｒＯ2をＰｂ，Ｔｉ，Ｚｒのモル比が１：０．７：０．３となるように秤量し、ボールミルにて１５時間湿式混合した後、９００℃にて仮焼乾燥し、Ｐｂ（Ｔｉ0.7Ｚｒ0.3）Ｏ3仮焼物を得た。
　続いて、得られた仮焼物を乾式粉砕し、ＫＣｌと重量比で１：１となるように混合した。これをアルミナるつぼ中で、１０００℃にて１２時間熱処理し、室温まで冷却した後、水でＫＣｌを溶解・除去し乾燥させて、単結晶で構成される粒子に結晶成長したＰｂ（Ｔｉ0.7Ｚｒ0.3）Ｏ3粒子を得た。ここで、図１において、得られたＰｂ（Ｔｉ0.7Ｚｒ0.3）Ｏ3結晶粒子のＳＥＭ像を示す。図１において示されるように、Ｐｂ（Ｔｉ0.7Ｚｒ0.3）Ｏ3の結晶粒子は、球状である。
　次に、結晶成長したＰｂ（Ｔｉ0.7Ｚｒ0.3）Ｏ3粒子を３０ｇ取り出し、このＰｂ（Ｔｉ0.7Ｚｒ0.3）Ｏ3粒子１００重量部に対し、ポリビニルアルコール０．５重量部、純水４０重量部を加えて１２時間ボールミル混合し、スラリーを得た。
　次に、得られたスラリーを１２Ｔの磁場中で鋳込み成形することにより、結晶が配向化した成形体を得た。得られた成形体を焼成温度の保持時間３時間の条件で、１０００℃から１２００℃の間で焼成温度を５０℃ごと変化させて焼成し、各焼成温度における計５つの焼結体を得た。
　ここで、焼成温度を変化することにより得られた各焼結体の焼結密度を測定したところ、図２の結果が得られた。なお、図２において、理論密度の８５％が破線で示されている。また、焼結温度を変化することにより得られた各焼結体の比抵抗ρを図３に示す。ここで、分極処理を行う上で比抵抗ρは１．０×１０8Ωｍ以上であることが望ましいが、図３から、必要な比抵抗ρを有する焼結体としては、焼結密度が理論密度の８５％以上である必要があることが図２から明らかとなった。また、図２から、理論密度の８５％の焼結密度が得られる焼成温度が１１００～１１５０℃の間であることが明らかとなった。
　なお、上記の各焼成温度に対して得られた各焼結体の焼結密度は、アルキメデス法を用いて測定した。また、理論密度は、８．０５ｇ／ｃｍ3であった。すなわち、単位格子あたりの体積であるＶunitは、Ｘ線回析法による測定結果を解析することにより６．５２×１０-23ｃｍ3が得られ、単位格子あたりの重量であるＷunitは、５．２５×１０-22ｇであるので、これらに基づいて数式（１）より理論密度は算出された。また、各焼結体の比抵抗ρは、各焼結体に直流電圧１００Ｖを印加し、１５秒間プリチャージした後、各焼結体に流れる電流を測定することにより算出した。
　図２および図３の結果に基づき、上述の方法により得られた成形体を１０００℃で２４時間保持して焼成することにより、焼結体（試料１）を得た。
（試料２）
　試料２は、以下に記載の作製方法により作製された。
　ＰｂＯ，ＴｉＯ2，ＺｒＯ2をＰｂ，Ｔｉ，Ｚｒのモル比が１：０．７：０．３となるように秤量し、ボールミルにて１５時間湿式混合した後、９００℃にて仮焼乾燥し、Ｐｂ（Ｔｉ0.7Ｚｒ0.3）Ｏ3仮焼物を得た。
　続いて、得られた仮焼物を乾式粉砕し、ＫＣｌと重量比で１：１となるように混合した。これをアルミナるつぼ中で、１０００℃にて１２時間熱処理し、室温まで冷却した後、水でＫＣｌを溶解・除去し乾燥させて、単結晶粒子に結晶成長したＰｂ（Ｔｉ0.7Ｚｒ0.3）Ｏ3粒子を得た。
　次に、上述の方法により得られた結晶成長したＰｂ（Ｔｉ0.7Ｚｒ0.3）Ｏ3粒子を３０ｇ取り出し、このＰｂ（Ｔｉ0.7Ｚｒ0.3）Ｏ3粒子１００重量部に対し、ポリビニルアルコール０．５重量部、純水４０重量部を加えて１２時間ボールミル混合し、スラリーを得た。
　次に、得られたスラリーを１２Ｔの磁場中で鋳込み成形することにより、結晶が配向化した成形体を得た。この成形体を１１５０℃で３時間保持して焼成することにより、焼結体（試料２）を得た。
（試料３）
　試料３は、以下に記載の作製方法により作製された。
　ＰｂＯ，ＴｉＯ2，ＺｒＯ2をＰｂ，Ｔｉ，Ｚｒのモル比が１：０．７：０．３となるように秤量し、ボールミルにて１５時間湿式混合した後、９００℃にて仮焼乾燥し、Ｐｂ（Ｔｉ0.7Ｚｒ0.3）Ｏ3仮焼物を得た。
　続いて、得られた仮焼物を乾式粉砕し、ＫＣｌと重量比で１：１となるように混合した。これをアルミナるつぼ中で、１０００℃にて１２時間熱処理し、室温まで冷却した後、水でＫＣｌを溶解・除去し乾燥させて、単結晶粒子に結晶成長したＰｂ（Ｔｉ0.7Ｚｒ0.3）Ｏ3粒子を得た。
　次に、上述の方法により得られた結晶成長したＰｂ（Ｔｉ0.7Ｚｒ0.3）Ｏ3粒子を３０ｇ取り出し、このＰｂ（Ｔｉ0.7Ｚｒ0.3）Ｏ3粒子１００重量部に対し、ポリビニルアルコール０．５重量部、純水４０重量部を加えて１２時間ボールミル混合し、スラリーを得た。
　次に、得られたスラリーを１２Ｔの磁場中で鋳込み成形することにより、結晶が配向化した成形体を得た。この成形体を１０００℃で３時間保持して焼成することにより、焼結体（試料３）を得た。
２．評価

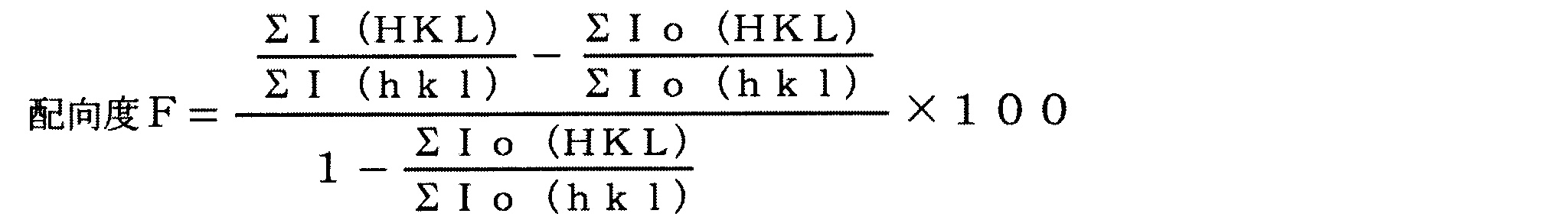

　次に、上述の作製方法により得られた各試料に係る焼結体の所定の断面における配向度を、Ｌｏｔｇｅｒｉｎｇ（ロットゲーリング）法により、以下の数式（２）から算出した。配向度の計算では、磁場を印加しない状態で成形した成形体を焼成することにより得られたＰｂ（Ｔｉ0.7Ｚｒ0.3）Ｏ3の焼結体を基準試料とした。
　[数２]
Figure JPOXMLDOC01-appb-I000001
　ここで、ΣＩ（ＨＫＬ）は評価対象の焼結体における特定の結晶面（ＨＫＬ）のＸ線ピーク強度の総和であり、ΣＩ（ｈｋｌ）は評価対象の焼結体の全結晶面（ｈｋｌ）のＸ線ピーク強度の総和である。また、ΣＩ0（ＨＫＬ）は基準試料における特定の結晶面（ＨＫＬ）のＸ線ピーク強度の総和であり、ΣＩ0（ｈｋｌ）は基準試料の全結晶面（ｈｋｌ）のＸ線ピーク強度の総和である。
　また、測定条件は、２θ＝２０～６０ｄｅｇとした。また、全結晶面（ｈｋｌ）のＸ線ピークの強度として、＜１００＞、＜１１０＞、＜１１１＞、＜２００＞、＜２１０＞および＜２１１＞の各強度を使用した。特定の結晶面（ＨＫＬ）として、＜１００＞および＜２００＞の各強度を使用した。
　また、試料１ないし試料３の焼結体について、上述した方法により焼結密度を測定した。
　得られた試料１ないし試料３の焼結体の配向度、焼結密度および比抵抗ρの結果について、各試料の焼成条件と共に表１に示す。また、図４は、圧電配向セラミックスの焼結体の所定の断面におけるＸＲＤチャートを示し、（ａ）は、試料１のＸＲＤチャートであり、（ｂ）は、試料２のＸＲＤチャートであり（ｃ）は、試料３のＸＲＤチャートである。なお、各試料の比抵抗ρは、各試料に直流電圧１００Ｖを印加し、１５秒間プリチャージした後、試料に流れる電流を測定することにより算出した。
Figure JPOXMLDOC01-appb-T000002
 　表中の※は、本発明の範囲外である。
　表１より、試料１は、配向度が高く、また、焼結密度が理論密度に対して高い値が得られている。一方、試料２は、焼結密度は試料１と同様に理論密度に対して高い値が得られたものの、得られた焼結体の配向度が低いことがわかる。また、試料３は、配向度は高いものの、理論密度に対して焼結密度は低いことがわかる。さらに、試料３は、分極処理を行うためには、比抵抗ρが１．０×１０8Ωｍ以上が望ましいが、その条件が満たされていないことがわかる。
　本発明にかかる圧電配向セラミックスの製造方法によれば、Ｐｂ（Ｔｉ，Ｚｒ）Ｏ3系化合物を含む成形体を焼成する工程において、成形体を焼成温度の保持時間が３時間の条件で焼成した場合に、焼結密度が理論密度の８５％以上となる焼成温度のうち、最も低い焼成温度よりも１００℃以上低い温度で２４時間以上保持して焼成することによって、Ｐｂ（Ｔｉ，Ｚｒ）Ｏ3系化合物を含み、かつ高い結晶配向性を有する圧電配向セラミックスを得ることができる。
　なお、本発明にかかる実施形態においては、Ｐｂ（Ｔｉ，Ｚｒ）Ｏ3系化合物であるＰＺＴ系化合物を主成分とする圧電配向セラミックスであるが、これに限るものではなく、本発明にかかる圧電配向セラミックスの製造方法は、このＰＺＴ系化合物に第３成分としてＰｂ（Ｎｉ，Ｎｂ）Ｏ3を含有したＰｂ｛（Ｎｉ，Ｎｂ），Ｔｉ，Ｚｒ｝Ｏ3系化合物を含む圧電配向セラミックスを作製する際にも適用してもよい。

Claims (3)

  1. 　ペロブスカイト構造を有するＰｂ（Ｔｉ，Ｚｒ）Ｏ3系化合物を主成分とする圧電配向セラミックスであって、
    　前記圧電配向セラミックスは、
    　前記圧電配向セラミックスの所定の断面におけるＸ線回折パターンに基づいて、Ｌｏｔｇｅｒｉｎｇ法により算出した配向度が０．６４以上であり、かつ、焼結密度が理論密度の８５％以上であることを特徴とする、圧電配向セラミックス。
  2. 　前記圧電配向セラミックスを構成する粒子は、球状であることを特徴とする、請求項１に記載の圧電配向セラミックス。
  3. 　圧電配向セラミックスの所定の断面におけるＸ線回折パターンに基づいて、Ｌｏｔｇｅｒｉｎｇ法により算出した配向度が０．６４以上である圧電配向セラミックスの製造方法であって、
    　前記圧電配向セラミックスの製造方法は、
    　ペロブスカイト構造を有するＰｂ（Ｔｉ，Ｚｒ）Ｏ3系化合物を含む単結晶粉末を用意する工程と、
    　分散相として、前記単結晶粉末を含む、スラリーを作製する工程と、
    　前記スラリーを磁場中で成形することによって、成形体を得る工程と、
    　前記成形体を焼成する工程と、
    を含み、
    　前記成形体を焼成する工程は、
    　焼成温度の保持時間が３時間の条件で焼成した場合に、焼結密度が理論密度の８５％以上となる焼成温度のうち、最も低い焼成温度よりも１００℃以上低い温度で２４時間以上保持して焼成することを特徴とする、圧電配向セラミックスの製造方法。
PCT/JP2012/080146 2011-12-12 2012-11-21 圧電配向セラミックスおよびその製造方法 Ceased WO2013088925A1 (ja)

Priority Applications (5)

Application Number Priority Date Filing Date Title
JP2013549182A JP5799336B2 (ja) 2011-12-12 2012-11-21 圧電配向セラミックスおよびその製造方法
EP12858405.9A EP2792657B1 (en) 2011-12-12 2012-11-21 Piezoelectric oriented ceramic and production method therefor
CN201280056588.1A CN103958438B (zh) 2011-12-12 2012-11-21 压电取向陶瓷及其制造方法
KR1020147015701A KR101608447B1 (ko) 2011-12-12 2012-11-21 압전 배향 세라믹스 및 그 제조방법
US14/291,515 US9647198B2 (en) 2011-12-12 2014-05-30 Piezoelectric oriented ceramics and method of manufacturing the same

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2011271623 2011-12-12
JP2011-271623 2011-12-12

Related Child Applications (1)

Application Number Title Priority Date Filing Date
US14/291,515 Continuation US9647198B2 (en) 2011-12-12 2014-05-30 Piezoelectric oriented ceramics and method of manufacturing the same

Publications (1)

Publication Number Publication Date
WO2013088925A1 true WO2013088925A1 (ja) 2013-06-20

Family

ID=48612380

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2012/080146 Ceased WO2013088925A1 (ja) 2011-12-12 2012-11-21 圧電配向セラミックスおよびその製造方法

Country Status (6)

Country Link
US (1) US9647198B2 (ja)
EP (1) EP2792657B1 (ja)
JP (1) JP5799336B2 (ja)
KR (1) KR101608447B1 (ja)
CN (1) CN103958438B (ja)
WO (1) WO2013088925A1 (ja)

Families Citing this family (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP7578000B2 (ja) * 2021-01-07 2024-11-06 セイコーエプソン株式会社 液体噴射ヘッド、及び記録装置
KR102685582B1 (ko) * 2021-11-08 2024-07-16 한국재료연구원 Pb계 페로브스카이트 시드 및 그 제조 방법

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH0624840A (ja) * 1992-07-03 1994-02-01 Ube Ind Ltd 針状ｐｌｚｔ粒子およびその製造方法
KR20010060543A (ko) * 1999-12-27 2001-07-07 박종섭 압전 세라믹스 제조방법
JP2010090021A (ja) 2008-10-10 2010-04-22 Murata Mfg Co Ltd ペロブスカイト構造化合物の焼結体の製造方法

Family Cites Families (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US5502345A (en) * 1994-08-29 1996-03-26 The United States Of America As Represented By The Secretary Of The Navy Unitary transducer with variable resistivity
KR200160543Y1 (ko) * 1997-02-05 1999-11-15 이향재 철선이 내장된 맨홀용 방수관
JP3975518B2 (ja) * 1997-08-21 2007-09-12 株式会社豊田中央研究所 圧電セラミックス
JP4949668B2 (ja) * 2004-12-09 2012-06-13 富士フイルム株式会社 セラミックス膜の製造方法及びセラミックス膜を含む構造物
US20080248277A1 (en) * 2007-02-26 2008-10-09 Ngk Insulators, Ltd. Ceramic sheet, method for producing the same, and method for producing crystallographically-oriented ceramic
EP2443679A4 (en) * 2009-06-19 2013-10-09 Sonavation Inc PROCESS FOR PRODUCING PIEZOELECTRIC CERAMIC BODY
JP5615590B2 (ja) * 2009-07-16 2014-10-29 日本碍子株式会社 結晶配向セラミックスの製造方法

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH0624840A (ja) * 1992-07-03 1994-02-01 Ube Ind Ltd 針状ｐｌｚｔ粒子およびその製造方法
KR20010060543A (ko) * 1999-12-27 2001-07-07 박종섭 압전 세라믹스 제조방법
JP2010090021A (ja) 2008-10-10 2010-04-22 Murata Mfg Co Ltd ペロブスカイト構造化合物の焼結体の製造方法

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
See also references of EP2792657A4

Also Published As

Publication number Publication date
CN103958438A (zh) 2014-07-30
EP2792657B1 (en) 2022-02-16
US20140271447A1 (en) 2014-09-18
JPWO2013088925A1 (ja) 2015-04-27
EP2792657A1 (en) 2014-10-22
US9647198B2 (en) 2017-05-09
CN103958438B (zh) 2015-09-16
KR101608447B1 (ko) 2016-04-01
EP2792657A4 (en) 2015-08-12
JP5799336B2 (ja) 2015-10-21
KR20140100512A (ko) 2014-08-14

Similar Documents

Publication Publication Date Title
JP5557572B2 (ja) セラミクス、圧電素子および圧電素子の製造方法
Zhang et al. Preparation and enhanced electrical properties of grain-oriented (Bi1/2Na1/2) TiO3-based lead-free incipient piezoceramics
JP2010090021A (ja) ペロブスカイト構造化合物の焼結体の製造方法
JP4450636B2 (ja) 圧電セラミックスの製造方法
JP2010143788A (ja) 酸窒化物圧電材料及びその製造方法
JP5615591B2 (ja) 結晶粒子の製造方法及び結晶配向セラミックスの製造方法
Pavlič et al. Microstructural, structural, dielectric and piezoelectric properties of potassium sodium niobate thick films
JP2009221096A (ja) 圧電／電歪磁器組成物
Yoo et al. High-power properties of piezoelectric hard materials sintered at low temperature for multilayer ceramic actuators
JP6185441B2 (ja) 圧電単結晶及び圧電単結晶素子
CN105658601B (zh) 压电陶瓷及其制法、以及电子部件
JP2019031424A (ja) 無鉛圧電磁器組成物、圧電素子および圧電素子利用装置
JP5799336B2 (ja) 圧電配向セラミックスおよびその製造方法
JP5849264B2 (ja) 圧電配向セラミックスおよびその製造方法
KR101352778B1 (ko) 입자 배향된 ｎｋｎ계 압전체의 제조방법
Kang et al. Low-temperature sintering of lead-free Bi1/2 (Na, K) 1/2TiO3-based electrostrictive ceramics with CuO addition
CN111087243A (zh) 一种致密偏铌酸铅压电陶瓷材料及其制备方法
JPWO2015093436A1 (ja) 結晶配向圧電セラミックス、その製造方法、及び圧電体素子
Zhao et al. Improved Piezoelectricity in (K0. 44Na0. 52Li0. 04)(Nb0. 91Ta0. 05Sb0. 04) O3-x Bi0. 25Na0. 25NbO3 Lead-Free Piezoelectric Ceramics
JP5967228B2 (ja) 圧電配向セラミックスおよびその製造方法
KR101454341B1 (ko) Pzt계 압전 세라믹 및 그 제조 방법
Ashutosh et al. Stabilities and piezoelectric properties of morphotropic phase boundary composition 0.2 Pb (Mg1/3Nb2/3) O3–0.38 PbZrO3–0.42 PbTiO3 ternary piezoceramics
JP6260982B2 (ja) 粒子配向セラミックス
WO2013088927A1 (ja) 圧電配向セラミックスおよび圧電アクチュエータ
JP2014209642A (ja) 積層型電子部品およびその製法

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 12858405

Country of ref document: EP

Kind code of ref document: A1

WWE Wipo information: entry into national phase

Ref document number: 2012858405

Country of ref document: EP

ENP Entry into the national phase

Ref document number: 2013549182

Country of ref document: JP

Kind code of ref document: A

ENP Entry into the national phase

Ref document number: 20147015701

Country of ref document: KR

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE
